Type de produit	Enceinte pour basse 4x10 pouces
Marque	Hartke
Modèle	410TP
Dimensions (L x H x P)	Environ 66 x 56 x 41 cm
Poids	Environ 32 kg
Puissance admissible (RMS)	400 watts
Impédance nominale	8 ohms
Réponse en fréquence	40 Hz - 5 kHz
Haut-parleurs	4 x 10 pouces (25,4 cm) avec cône en aluminium
Tweeter	Tweeter à compression avec protection
Connectique d'entrée	2 x Jack 6,35 mm (entrée et parallèle)
Matériau du caisson	Contreplaqué de bouleau
Revêtement	Tapis noir robuste
Grille	Grille en acier avec mousse acoustique
Poignées	2 poignées latérales encastrées
Pieds	4 pieds en caoutchouc antidérapants
Refroidissement	Passif (aucun ventilateur)
Entretien et nettoyage	Dépoussiérer avec un chiffon doux sec ; éviter les solvants
Sécurité	Ne pas exposer à l'humidité ; utiliser un câble de qualité ; respecter l'impédance
Pièces détachées et réparabilité	Haut-parleurs et tweeter remplaçables ; connectiques standards
Informations générales	Enceinte professionnelle pour amplificateur basse ; idéale pour scène et studio

FOIRE AUX QUESTIONS - 410TP Hartke

Quelle est la puissance maximale que peut supporter l'enceinte Hartke 410TP ?

L'enceinte peut encaisser jusqu'à 400 watts RMS en continu, avec une puissance crête d'environ 800 watts. Veillez à ne pas dépasser cette limite pour éviter d'endommager les haut-parleurs.

Quelle est l'impédance de la Hartke 410TP ?

L'impédance nominale est de 8 ohms, ce qui permet de la connecter en parallèle avec une autre enceinte 8 ohms pour obtenir une charge de 4 ohms sur l'amplificateur.

Puis-je utiliser cette enceinte avec un amplificateur guitare ?

Oui, mais elle est conçue pour la basse. Une guitare peut être utilisée, mais les fréquences sont différentes. Évitez les volumes excessifs pour ne pas endommager les HP.

Comment nettoyer l'enceinte Hartke 410TP ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille et le caisson. Évitez les produits chimiques ou l'eau qui pourraient endommager le revêtement.

Que faire si un haut-parleur ne fonctionne plus ?

Vérifiez d'abord les connexions et le câble. Si le problème persiste, le HP peut être défectueux. Contactez un réparateur agréé ou remplacez le HP vous-même si vous êtes compétent.

Le tweeter de ma 410TP ne produit aucun son, est-ce normal ?

Le tweeter peut être protégé par un fusible ou un circuit de protection. Vérifiez le niveau d'aigus sur votre ampli. Si rien ne sort, le tweeter ou sa protection peuvent être défectueux.

Puis-je empiler plusieurs enceintes Hartke 410TP ?

Oui, ces enceintes sont conçues pour être empilées. Assurez-vous que la surface est stable et que les pieds antidérapants sont en bon état pour éviter les glissements.

Quel type de câble utiliser pour connecter l'enceinte ?

Utilisez un câble jack 6,35 mm de bonne qualité, de préférence blindé, avec une section suffisante (au moins 1,5 mm²) pour supporter la puissance.

Où puis-je trouver le numéro de série de l'enceinte ?

Le numéro de série se trouve généralement sur une étiquette au dos du caisson, près de la connectique, ou à l'intérieur de la grille.

Comment transporter la Hartke 410TP en toute sécurité ?

Utilisez les poignées latérales pour la soulever à deux personnes si possible. Rangez-la dans un flight case adapté pour éviter les chocs pendant le transport.

MODE D'EMPLOI 410TP Hartke

410TP

4 x10" Stackable Bass Enclosure

Owners Manual

Hartke

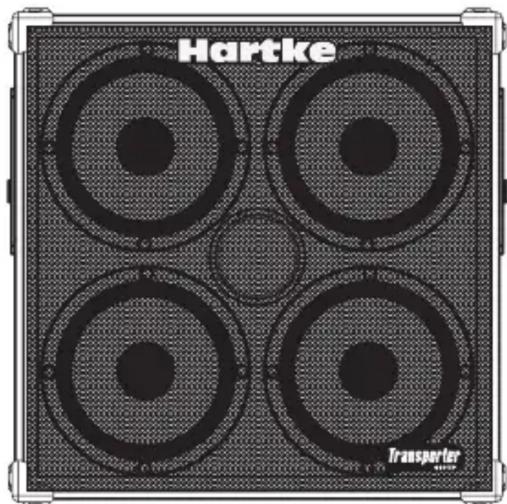

410TP Introduction and Features

Congratulations on purchasing the 410TP bass enclosure by Hartke! The Transporter Series enclosures have been designed to provide excellent tone with a fast attack, deep low-end and punchy output. The 410TP Features four 10", proprietary low frequency drivers with specially designed aluminum cones, large voice coils on Kapton formers, impregnated fabric surrounds, and matched convex dust covers all mounted in a heavy-duty steel frame. Using heavy-duty plywood construction, covered in rugged carpet with recessed, dual 1/4-inch jack plate and ergonomic handle, the 410TP will provide reliable performance from gig to gig and venue to venue.

In these pages, you'll find a detailed description of the features of the 410TP, as well as a description of its front and rear panels, step-by-step instructions for its setup and use and full specifications. You'll also find a warranty card enclosed—please don't forget to fill it out and mail it in so that you can receive online technical support and so we can send you updated information about these and other Samson products in the future.

We recommend you record your serial number in the space provided below for future reference.

Serial number:

Date of purchase:

Should your unit ever require servicing, a Return Authorization number (RA) must be obtained before shipping your unit to Samson. Without this number, the unit will not be accepted. Please call Samson at 1-800-3SAMSON (1-800-372-6766) for a Return Authorization number prior to shipping your unit. Please retain the original packing materials and if possible, return the unit in the original carton and packing materials.

410TP Features

• 4 x 10 Inch heavy-duty Low

Frequency drivers

• 3/4" Plywood construction

• T uned Front Port

• Perforated metal speaker grill

- Recessed handles

- Stacking corners

- Dual, parallel wired 1/4" jacks

- Covered in durable carpet

Connecting the 410TP

About Impedance

Before you hook up your speaker cabinet, be sure that you understand a little about impedance. Impedance is the electronic load that the speaker puts on the power amplifier and is measured in Ohms.

Here is the tricky, yet simple rule of impedance: When two speakers are wired in "Parallel" the total impedance is cut in half and when two speakers are wire is “Series” the total impedance is the sum of the speakers individual impedance.

The 410TP impedance is 8 Ohms. So, when two 410TP's are connected together in parallel, the total impedance is 4 Ohms. The impedance of your speaker also has an effect on your amplifier. In general, the lower the impedance, the more power your amplifier will put out.

IMPORTANT: There is a minimum safe impedance so be sure to check the manufacturer's recommended impedance for your amplifier to avoid any damage to your amplifier or voiding your warranty.

Connecting the 410TP to Your Amplifier

The 410TP connections are made via 1/4" phone jacks located on the rear panel jack-plate. Be sure to make your connection with un-shielded speaker cable. Connect the Amplifier Output to the speaker Input on the 410TP's rear jackplate.

Using the EXTENSION Output

The 410TP provides a convenient Extension Output for connecting additional speaker cabinets in parallel. Be sure to read the section above on impedance to insure a proper hook up with your amplifier. Follow the steps below to connect two 410TP's using the Extension Output. Connect the Amplifier Output to the Input of the first 410TP. Now, connect the Extension Output to the Input of the second 410TP.

Specifications

Hartke 410TP Specifications

Type Tuned, Tube-Port Enclosure

Impedance (Ohms) 8 Ohms Impedance

Power Handling 300 Watts Peak Power Handling

Drivers 4 Hartke 10TP8 Special Design

Aluminum 15", 8 ohm, 75 watt drive units

SPL 96dB @ 1W/1M

Frequency Response 40Hz - 4kHz

Inputs Dual 1/4"

Weight 65 lbs. (29.48)

Dimensions Height:24" (609.6 mm)

Width: 24" (609.6 mm)

Depth: 15" (381 mm)
