Type de produit Enceinte active portable avec amplificateur, DSP et batterie rechargeable
Marque Yorkville
Modèle EXM Mobile 8
Réponse en fréquence 60 Hz – 20 kHz (±3 dB)
Configuration des haut-parleurs Grave : 8" néodyme ; Médium/Aigu : 5" néodyme coaxial
Entrées 3 canaux : 2 x combo XLR/Jack 6,35 mm, 1 x combo XLR/Jack 6,35 mm + Jack stéréo 3,5 mm
Sorties / Liaison XLR mâle et femelle (parallèle) pour liaison avec d'autres enceintes
Connectivité sans fil Bluetooth intégré, prise en charge du mode stéréo entre deux unités EXM Mobile 8
Commandes Niveau, Forme (Music/Speech), Réverbération par canal ; Master ; Bluetooth
Traitement du signal DSP intégré avec limiteurs, égaliseur, réverbération
Alimentation Secteur (100-240 V CA via bloc d'alimentation) et batterie rechargeable intégrée
Consommation en charge 32 W (batterie déchargée, appareil en veille)
Charge de la batterie Environ 5 heures pour une charge complète (première utilisation) ; voyant vert = chargée, rouge = en charge
Dimensions (L x P x H) 29,2 x 25,7 x 39,3 cm (11,5 x 10,125 x 15,5 pouces)
Poids 7,75 kg (17 lb)
Utilisation prévue Intérieur uniquement (ne pas exposer à la pluie ou à l'humidité)
Entretien et nettoyage Nettoyer avec un chiffon sec uniquement ; ne pas utiliser de liquides ou d'aérosols
Sécurité Surface chaude en fonctionnement ; charge suspendue nécessite une fixation secondaire ; ne pas ouvrir (aucune pièce réparable par l'utilisateur)
Indications lumineuses Voyants : alimentation, Bluetooth, niveau de batterie (4 verts + rouge critique), limite/écrêtage par canal
Accessoires inclus Cordon d'alimentation ; manuel d'utilisation

FOIRE AUX QUESTIONS - EXM Mobile 8 YORKVILLE

Comment puis-je appairer mon téléphone en Bluetooth avec l'EXM Mobile 8 ?
Appuyez sur le bouton Bluetooth et maintenez-le enfoncé pendant 4 secondes jusqu'à ce que le voyant clignote. Recherchez 'EXM Mobile 8' dans les paramètres Bluetooth de votre appareil et sélectionnez-le. Le voyant devient fixe lorsque la connexion est établie.
Comment utiliser le mode stéréo sans fil avec deux enceintes EXM Mobile 8 ?
Appuyez deux fois sur le bouton Bluetooth de l'enceinte qui servira de canal gauche (primaire), puis deux fois sur celle de droite (secondaire). La source audio doit être connectée à l'enceinte primaire. Les voyants Bluetooth des deux enceintes deviennent fixes quand la liaison stéréo est active.
Que faire si l'enceinte ne s'allume pas ?
Vérifiez que le cordon d'alimentation est bien branché sur le secteur et que la prise murale fonctionne. Si vous utilisez la batterie, assurez-vous qu'elle est chargée (branchez l'appareil au secteur pendant au moins 5 heures avant la première utilisation). Le voyant d'alimentation doit s'allumer.
Comment charger la batterie et combien de temps dure-t-elle ?
Branchez l'appareil au secteur à l'aide du cordon fourni. Le voyant de charge est rouge pendant la charge et devient vert quand la batterie est pleine. La durée de vie de la batterie dépend du volume et du type d'utilisation ; une charge complète prend environ 5 heures.
Puis-je utiliser l'enceinte pendant qu'elle se recharge ?
Oui, l'EXM Mobile 8 peut fonctionner normalement tout en étant branchée sur le secteur. Le voyant de charge reste allumé.
Comment nettoyer l'enceinte sans l'endommager ?
Utilisez uniquement un chiffon sec pour essuyer la surface extérieure. Ne versez jamais de liquide, n'utilisez pas de produits chimiques ou d'aérosols, car ils pourraient pénétrer dans l'appareil et causer des dommages.
Que signifient les voyants de batterie sur le panneau avant ?
Quatre voyants verts indiquent le niveau de charge : 1 allumé = 0-25 %, 2 = 25-50 %, 3 = 50-75 %, 4 = 75-100 %. Un voyant rouge s'allume lorsque la batterie est critique (moins de 10 %). Les voyants ne fonctionnent que lorsque l'appareil est allumé.
Puis-je brancher un microphone sur l'enceinte ?
Oui, les canaux 1 et 2 acceptent les microphones grâce à leurs entrées combo XLR/Jack. Activez l'alimentation fantôme (+24 V) si vous utilisez un microphone à condensateur. Utilisez la commande Shape pour ajuster la réponse (Speech pour la voix).
Que faire si le son est distordu ou sature ?
Réduisez le niveau du canal concerné ou le volume général (Master). Vérifiez que le voyant Clip/Limit ne s'allume pas constamment. Si c'est le cas, baissez le niveau d'entrée de la source connectée. Activez l'égaliseur Shape si nécessaire.
L'enceinte est-elle adaptée à une utilisation en extérieur ?
Non, l'EXM Mobile 8 est conçue pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes. Si vous devez l'utiliser à l'extérieur, placez-la sous un abri et protégez-la des intempéries.

Questions des utilisateurs sur EXM Mobile 8 YORKVILLE

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice EXM Mobile 8 - YORKVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EXM Mobile 8 de la marque YORKVILLE.

MODE D'EMPLOI EXM Mobile 8 YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un «voltage dangereuro» non-isole à proximité de l'encente du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choque électrique.

YORKVILLE EXM Mobile 8 - 1

La symbole NE PAS EMPIER est pour alenter l'utilisateur que le produit ne doit pas être empié verticalement en raison de la nature du produit.

YORKVILLE EXM Mobile 8 - 2
SEPARATE COLLECTION WEEE

YORKVILLE EXM Mobile 8 - 3

YORKVILLE EXM Mobile 8 - 4
CAUTION: HOT SURFACE ATTENTION: SURFACE CHAUDE

YORKVILLE EXM Mobile 8 - 5
DO NOT JSH OR PULL

YORKVILLE EXM Mobile 8 - 6

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'apparel en ce qui concerne l'opération et la maintenance de cet appareil.

YORKVILLE EXM Mobile 8 - 7
NOT TO BE SERVICED BY USERS

YORKVILLE EXM Mobile 8 - 8
CAUTION: OVERHEAD LOAD ATTENTION: CHARGE AÉRIENNE

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR L'UTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT CE PRODUIT EST POUR L'USAGE À L'INTÉREUR SEULEMENT. LES PACKS BATTERIES INSTALLÉS NE DOIVENT PAS ÊTRE EXPOSÉS À UNE CHALEUR EXCESSIVE TELLE QUE LE ENSOLEILLEMENT, LE FEU OU SIMILAIRES.

Veuillez Lire le Manuel: Il contient des informations qui devraient,êtres comprises avant l'opération de votre appareil. Conservez, Gardez S.V.P. pas instructions pour consultations ultérieures et observez tous les avertissements.

Nettoyage: Netloyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas ou l'appareil devail être retourner pour réparation.

Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilissz pas csi appareil près de l'eau

Attention: Lors de l'utilisation de produits électrique, assurez-vous d'achérer à des précautions de bases incluant celle qui suivent

Alimentation - L'appareil ne doit être branchent qu'à une source d'alimentation correspondant ou voltage spécifié dans le manuel et au quel indiquede sur l'appareil. Cet appareil est équé d'une prise d'alimentation polarisée. Nès pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'inserer complètement les lois rames. Des précautions doivent êtres prises afin d'evlier que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les nomes de CLASS II devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lesqu'une prise de branchement ou un coupler d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurier priement fonctionnel avec raccordement à la masse.

Risque - Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blasser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant.

L'équipement suspendu au-dessus de la tête doit utiliser une protection secondaire pour éviter les blessures en cas de défaillance du mécanisme de montage principal. Les boulons à cel de sécurité fixés à l'équipement et le fil d'acier galvanisé peuvent être utilisés ensemble pour mettre en œuvre un montage à sécurité intégrés, assurant ainsi la sécurité de l'équipement et de toute personne piacée sous l'équipement.

Une installation incorrecte peut entraîner des blessures corporelles ou la mort. Si vous n'êtes pas qualifié pour tenter l'installation, demandez l'aide d'un gréeur structurel professionnel.

Remarque : L'utilisation prolongée d'écouteurs à un volume élevé peut nuire à la santé de vos oreilles.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, teiles que des bougies allumées.

L'appel ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation. Ne procédez pas à l'installation près de source de chaleur lels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d'une symbole "d'éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'Alimentation - Na pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée disposé de deux annes dont une plus longe que l'autre. Une prise avec tige de mise à la masse disposse de deux latres en plus d'une troisième tige ou connecte à la masse. La ame plus large ou la tige ce mise à la masse est prévu pour votre sécurité. La prise murale est détesuite si elle n'est pas compte pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électronicien pour faire remplacer la prise murale. Evitez d'endommager le cordon d'alimentation. Protégaz le cordon d'alimentation. Asserez-vous qu'on ne marcha pas dessus et qu'on ne le prince pas en particulier aux prises. NUTLISEZ PAS L'APPAREIL si cordon d'alimentation est endommagé. Pour débrancher complètement cet apparel de l'alimentation CA principale, disconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service - L'appareil ne doit être entretenu que par un personnel de service qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque manière que ce soit, comme le carion d'alimentation ou la fiche est endommagé, du liquide a été renversé ou des objets sont tombés dans l'appareil, l'appareil a été exposé à la puie ou à l'humidité, ne fonctionne pas normalement, nécessite la remplacement de la batterie ou est lombé. Débranchez d'alimentation avant l'entretien?

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution

YORKVILLE EXM Mobile 8 - FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS - 1

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation

  1. Lisaz ces instructions.

  2. Conservez ces instructions.

  3. Respecter tous les avertissements.

  4. Suivez toutes les instructions.

  5. N'utilisez pas l'appareil près de l'eau.

  6. Nelloyer uniquement avec chiffon sec

  7. Ne bloquez pas les ouvertures de ventilation. Installer en suivant les instructions du fabricant.

  8. Ne pas installer près des sources de chaleur telles que radiateurs, touches de chaleur, four ou autres apparels (y compris les amplificateurs) produisant de la chaleur.

  9. N'annulze pas l'objectif sécuritaire de la tiche polarisée ou de la tige de mise à la terre. Une tiche polarisée possède deux fames avec une plus large que l'autre. Une prise avec mise à la terre possède deux fames et une troisième tige. La lame large ou la troisième tige sont fourmis pour voire sécurité. Si la tiche n'entre pas dans votre prise, consultez un électronien pour remplacer la prise obsolète.

  10. Protéger le cordon d'alimentation des plétinements ou pincements en particulier près des fiches, des prises de courant et au point de sortie de l'appareil.

  11. Utilisez uniquement les accessoires spécifiés par le fabricant.

  12. Utiliser uniquement avec un chariot, stand, trépied ou une table spécifiée par le fabricant, ou vendus avec l'appareil.

  13. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé pendant de longues périodes de temps.

  14. Confrez toute réparation à un technicien qualité. Une réparation est nécessaire lorsque l'apparell a été endommagé de quelque façon que ce soit, comme lorsque le cardon d'alimentation ou la fiche est endommagé, lorsque du liquide a été renversé ou des objets sont tombés à l'intérieur, lorsque l'apparell a été exposé à la pluie ou l'humidité, ne fonctionne pas normalement, ou est tombée.

AVERTISSEMENT:

- Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité et ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

- Pour isoler totalement cet appareil de l'alimentation secteur, débranchez totalement son cordon d'alimentation du réceptacle CA.

- La prise du cordon d'alimentation ou du prolongateur, si vous en utilisez un comme dispositif de débranchement, doit rester facilement accessible

YORKVILLE EXM Mobile 8 - AVERTISSEMENT: - 1

CAUTION

TO PREVENT ELECTRIC SHOCK HAZARD, DO NOT CONNECT TO MAINS POWER SUPPLY WHILE GRILLE IS REMOVED.

YORKVILLE EXM Mobile 8 - CAUTION - 1

AVIS

POUR PRÉVENIR LES RISQUES D'ÉLECTROCUTION, NE PAS RACCORDER A L'ALIMENTATION ÉLECTRIQUE ALORS QUE LA GRILLE EST RETIRÉE.

YORKVILLE EXM Mobile 8 - AVIS - 1

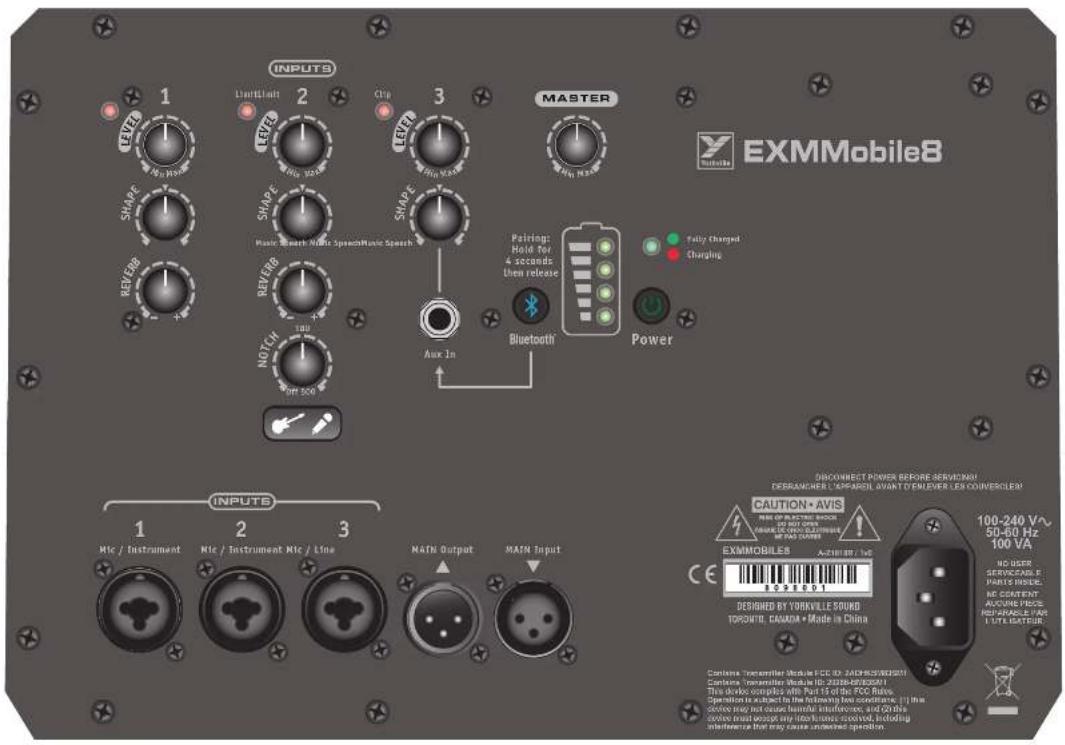

INPUTS 1 LEAVE Unit 2 LEAVE 3 MASTER LEXMMobile8 REVEER NOTCH 100 INT 500 MASS SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SMATE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE SLINE

Specifications

Réponse en Fréquence (Hz +/- 3dB) 60 - 20K (Hz +/-3dB)

Consommation de puissance durant la charge 32 watts (batterie complètement déchargée et appareil en attente.

Configuration de Haut-Parleur - Basses 8 pouces Neo

Configuration de Haut-Parleur - Moyennes/Aigues 5 pouces neodymium, coaxial

Entrées 8

Entrée Canal 1 Combi-jack XLR / ¼-pouce

Commandes Canal 1 Niveau, Forme, Réverbération

Entrée Canal 2 Combi-jack XLR / ¼-pouce

Commandes Canal 2 Niveau, Forme, Réverbération, EQ Guitare Acoustique EQ & Encoche

Entrée Canal 3 Jack stéréo TRS 1/8-pouce, Combi-jack XLR / ¼-pouce

Commandes Canal 3 Niveau, Forme,

Commande de Volume Principale Oui

Link Entrée/Sortie (type / configuration) XLR (Mâle et Femelle)

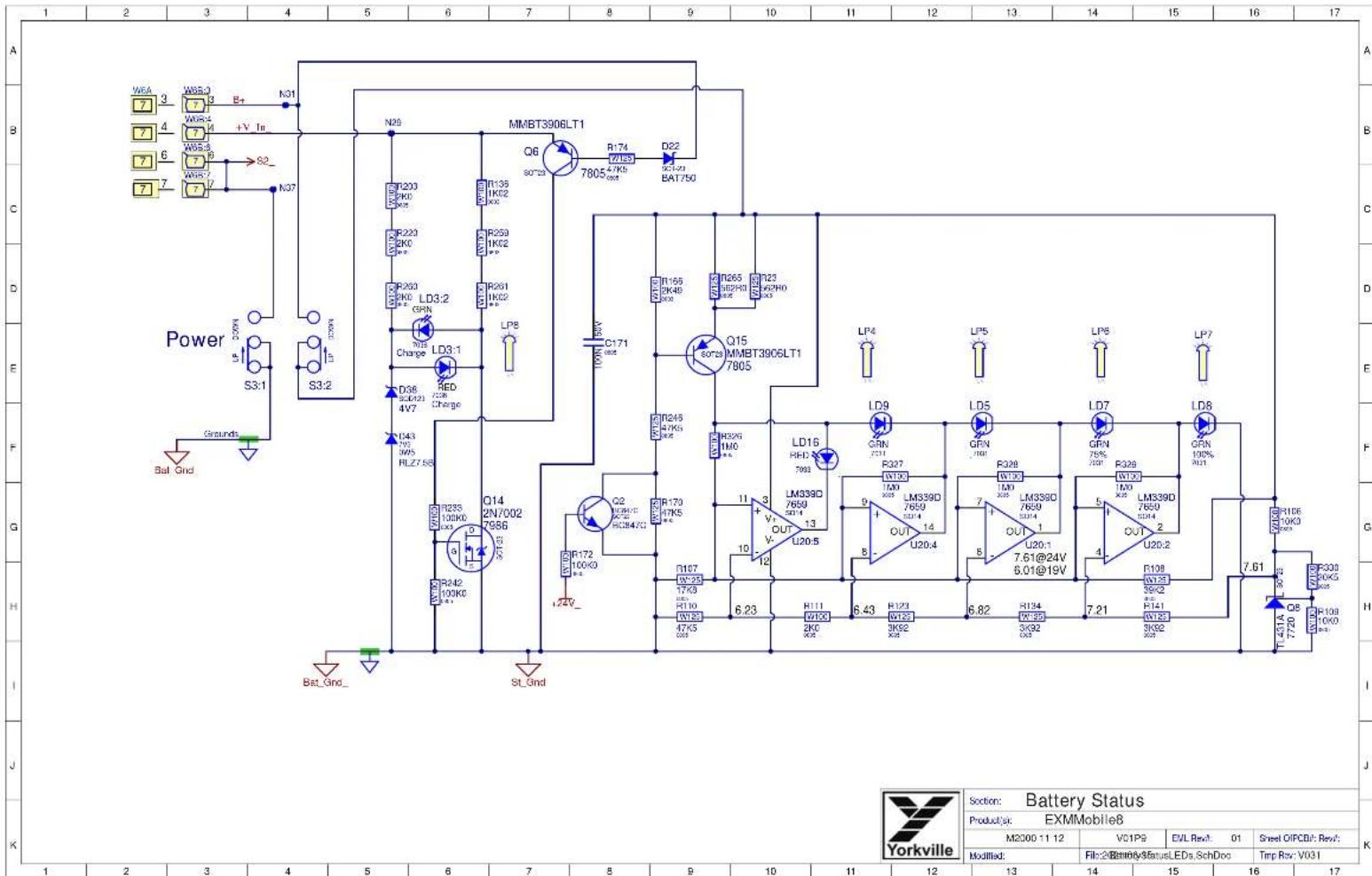

DEL indicatrices Alimentation, Bluetooth™, 4x Niveau de la batterie, Témoin de charge Guitare /Mic, Limite (C1, C2), Clip (C3)

Dimensions (PLH xL arrière, pouces) 11.5 x 10.125 x 15.5

Dimensions (PLH xL arrière, cm) 29.2 x 25.7 x 39.3

Poids (livres / kg) 17 / 7.75

Spécifications sujettes à changement sans préavis

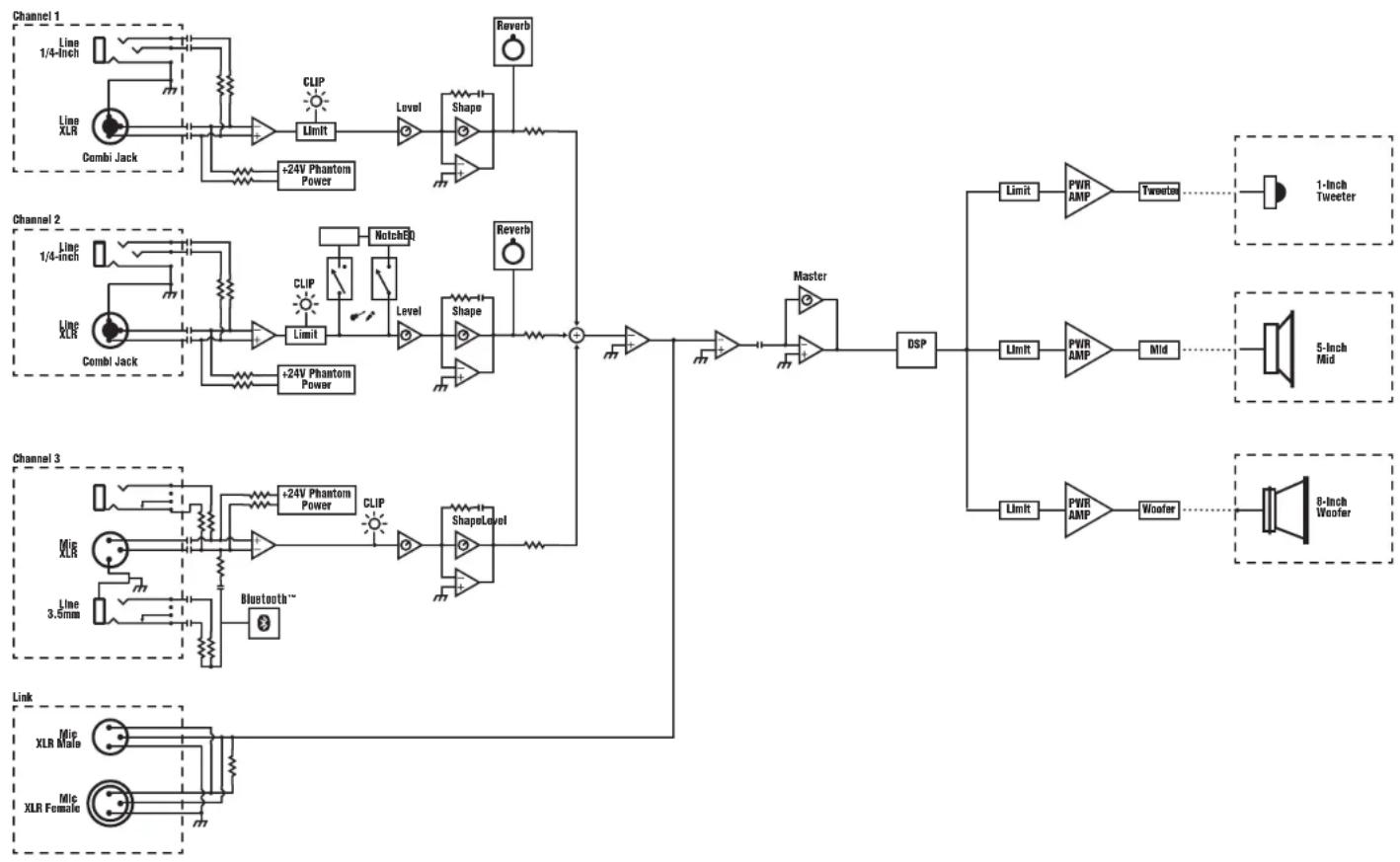

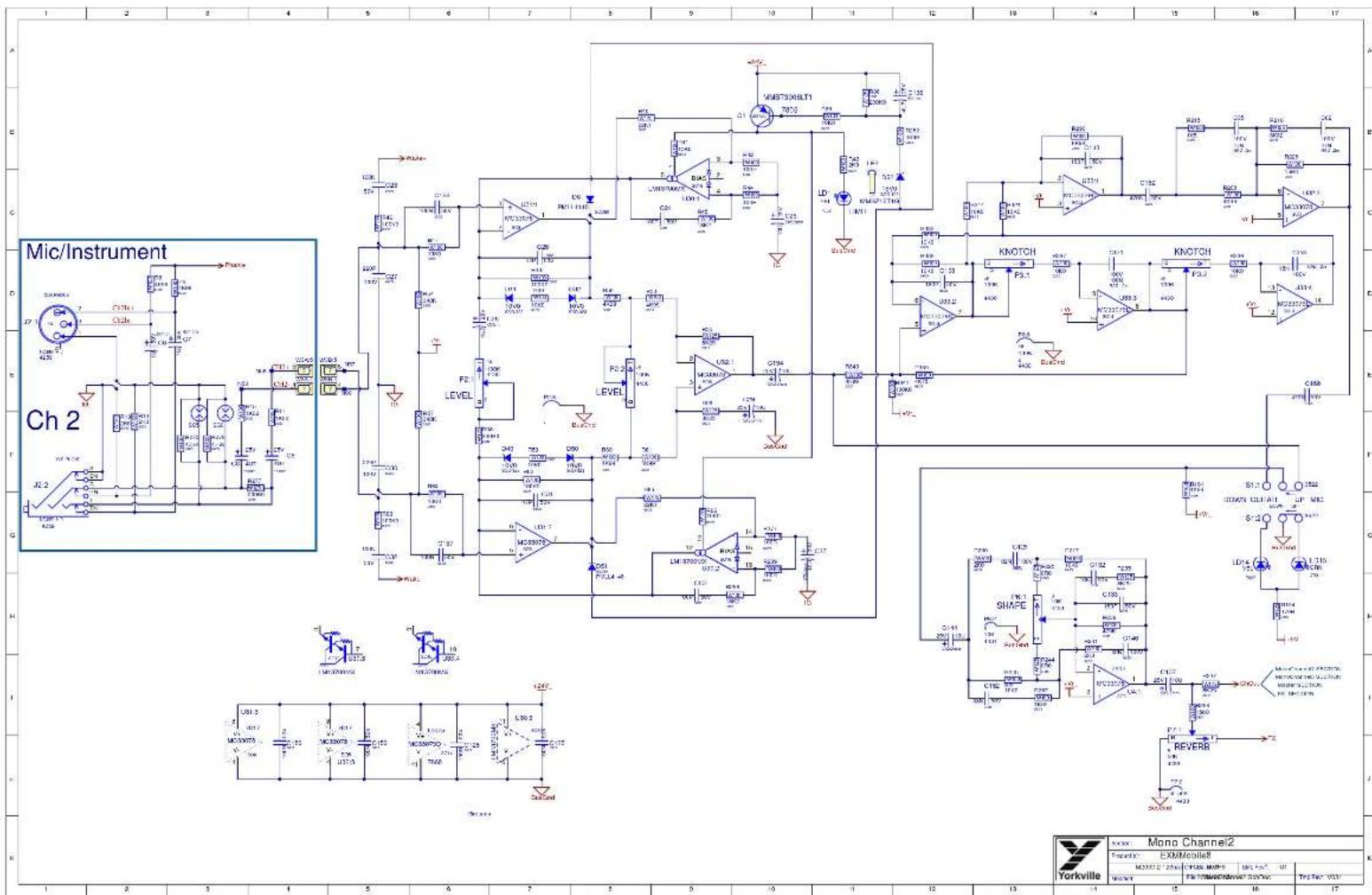

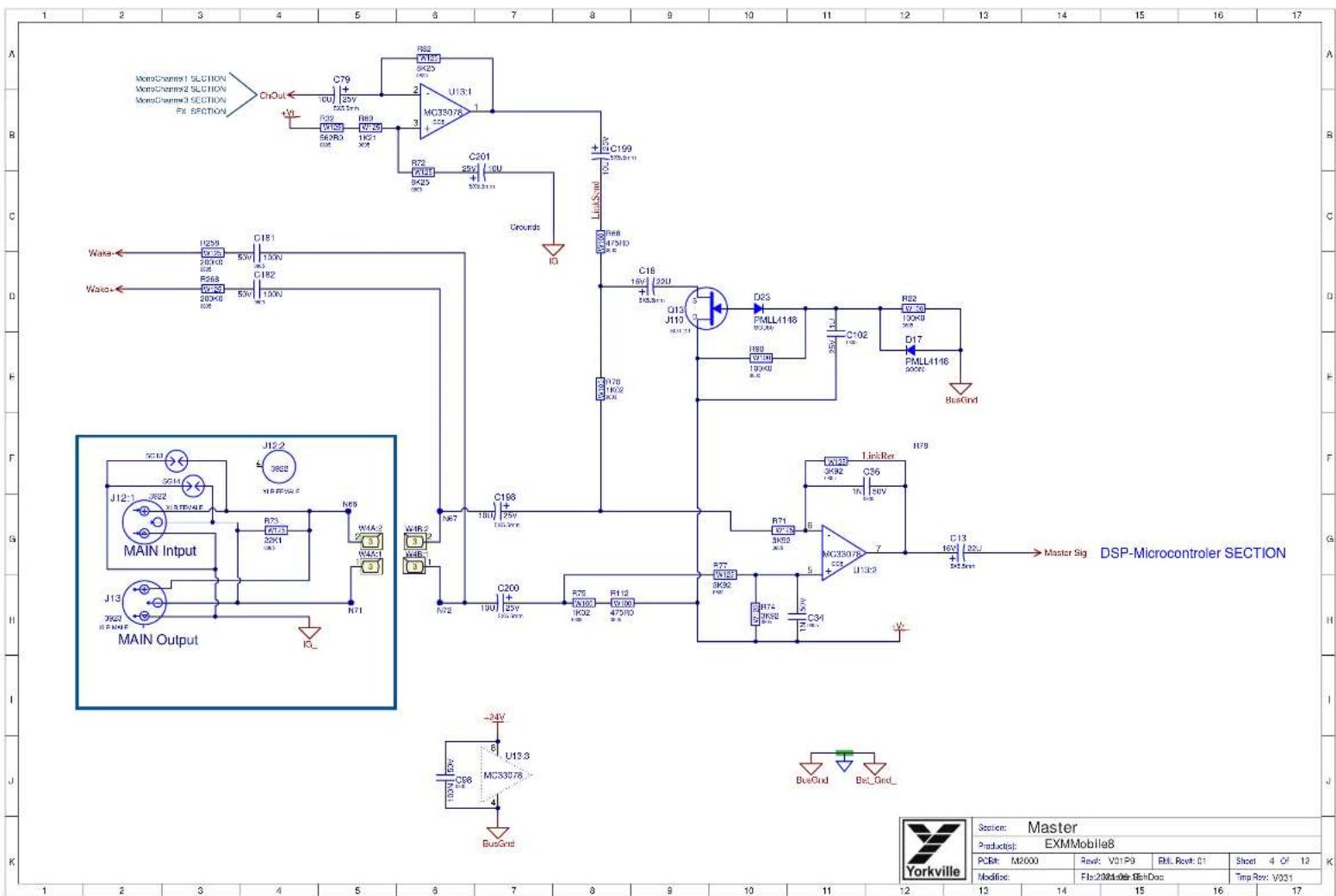

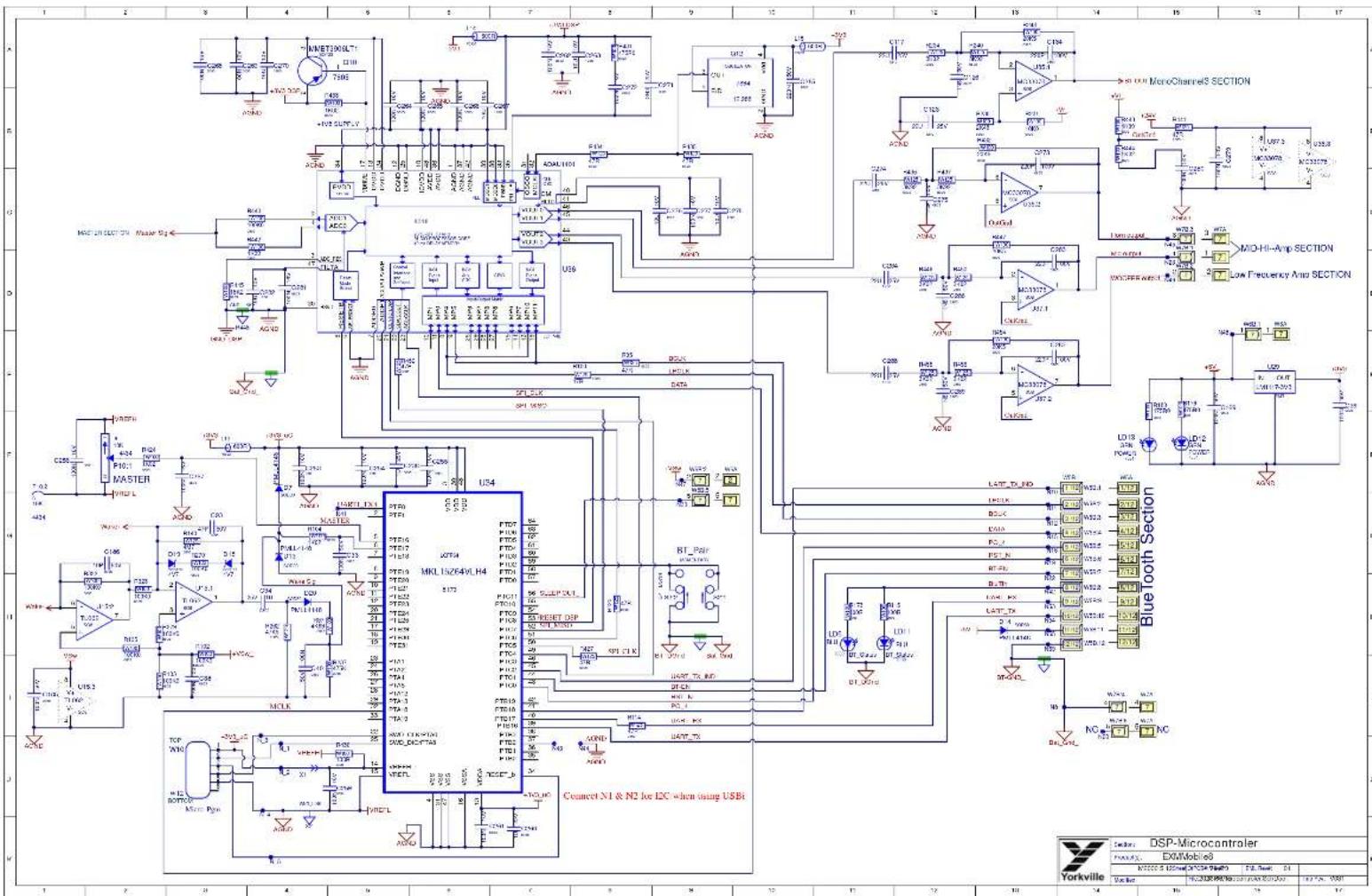

Block Diagram - EXM Mobile 8
DESIGNED BY YORKVILLE SOUND
YORKVILLE EXM Mobile 8 - Specifications - 1

M2000-01 p1 Parts Reference List 3/4/2022

RUEYS #DescriptionREF.YS #DescriptionREF.YS #DescriptionREF.YS #DescriptionREF.YS #Description
1V2006 69 EMMOBILEB M2006100100N 50V 50CAP360S SMT XTR1150100P 50V 10CAP080S SMT NPO2750100N 10V 10CAP060S SMT XTR10148703 443HEX NUT ZNG
24U7 25V 2CAP4X5.8 SMT LLC100100N 50V 50CAP360S SMT XTR1150410N 50V 50CAP120E SMT XTR2750100N 10V 10CAP120R SMT XTR10156701 440KLPEL NUT ZNG
31U 50V 2CAP4X5.8 SMT LLC100100N 50V 50CAP360S SMT NPO1150410N 50V 50CAP120E SMT XTR2750100N 20V 50CAP080S SMT NPO10156701 440KLPEL NUT ZNG
41U 50V 2CAP4X5.8 SMT LLC100100N 50V 50CAP360S SMT XTR1150150N 20V 10CAP090S SMT XTR2750100N 10V 10CAP060S SMT XTR10154250 144N 5X 5TPCB MT NT COWBO NC-SFIM
54U7 25V 2CAP4X5.8 SMT LLC100100N 50V 50CAP360S SMT XTR1150150N 20V 10CAP090S SMT XTR2750100N 20V 20CAP060S SMT XTR10154250 144N 5X 5TPCB MT NT COWBO NC-SFIM
64U7 25V 2CAP4X5.8 SMT LLC100100N 50V 50CAP360S SMT XTR1150150N 20V 10CAP090S SMT XTR2750220N 20V 20CAP121D SMT XTR10154218 354M JSAPCB MT NT SFT SMT SUB 418H
71U 50V 2CAP4X5.8 SMT LLC100220P 100V 10CAP360S SMT XTR1150150N 20V 10CAP090S SMT XTR2750100N 50V 50CAP080S SMT NPO10154250 144N 5X 5TPCB MT NT COWBO NC-SFIM
81U 50V 2CAP4X5.8 SMT LLC100100N 50V 50CAP360S SMT XTR1150100N 20V 20CAP5X5.4 SMT EL2750100N 10V 10CAP120R SMT XTR10153902 XR FEVLMT MT HOZ THIN SNAP-N
94U7 25V 2CAP4X5.8 SMT LLC10040N 25V 2CAP4X5.5 SMT EL1150410N 50V 50CAP120E SMT XTR2750100N 10V 10CAP080S SMT XTR10153903XR ML MALE FOR MT HOZ THOLEAN SNAP
104U7 25V 2CAP4X5.8 SMT LLC100100N 50V 50CAP360S SMT XTR1150100N 50V 50CAP680S SMT XTR2750100N 10V 10CAP120R SMT XTR10151200H 24% COIL12PM SMT
114U7 25V 2CAP680S SMT NPO100100N 50V 50CAP350S SMT EL1150520N 20V 20CAP360S SMT XTR2750100N 20V 20CAP360S SMT XTR10151200H 24% COIL12PM SMT
12100P 60V 10CAP680S SMT NPO100100N 25V 2CAP325.4 SMT EL1150100N 50V 50CAP680S SMT XTR2750100N 50V 50CAP360S SMT XTR10151200H 24% COIL12PM SMT
13100P 60V 2CAP6X5.4 SMT EL100100N 50V 50CAP360S SMT XTR1150100N 50V 50CAP090S SMT XTR2750100N 10V 10CAP080S SMT XTR10151200H 24% COIL12PM SMT
142U7 25V 2CAP6X5.8 SMT LLC10040N 25V 2CAP360S SMT NPO1150100N 50V 50CAP090S SMT XTR2750100N 10V 10CAP120R SMT XTR10153303 474U CHG KLOS ROAD
152U7 25V 2CAP680S SMT NPO100100N 50V 50CAP360S SMT XTR1150100N 50V 50CAP090S SMT XTR2750100N 10V 10CAP360S SMT XTR10152200H 44% COI SMT
161U 50V 2CAP6X5.4 SMT EL10040N 25V 2CAP360S SMT XTR1150100N 50V 50CAP680S SMT XTR2750220N 20V 20CAP191D SMT XTR10151200H 24% COIL12PM SMT
171U 50V 2CAP6X5.4 SMT EL100100N 25V 2CAP360S SMT XTR1150100N 50V 50CAP680S SMT XTR2750220N 20V 20CAP191D SMT XTR10151200H 24% COIL12PM SMT
181U 50V 2CAP6X5.4 SMT EL100100N 25V 2CAP360S SMT XTR115040N 25V 20CAP4X5.4 SMT ELC2750100N 50V 50CAP080S SMT NPO1015FERRITE BOD BOOK 9108VHZ OOO SMT
192U7 25V 2CAP6X5.8 SMT LLC100100N 50V 50CAP360S SMT XTR115020N 10V 10CAP080S SMT XTR2750220P 10V 10CAP360S SMT XTR1015FERRITE BOD BOOK 9108VHZ OOO SMT
20100K 60V 2CAP680S SMT XTR10040N 25V 2CAP360S SMT XTR1150100N 50V 50CAP090S SMT XTR2750220V 20CAP121D SMT XTR1015FERRITE BOD BOOK 9108VHZ OOO SMT
212U7 25V 2CAP680S SMT XTR100100N 50V 50CAP360S SMT XTR115030N 50V 50CAP680S SMT XTR2750100N 50V 50CAP360S SMT XTR1015VER IET1U7 28MA 1286 SMT
22100P 60V 10CAP680S SMT NPO10040N 25V 2CAP360S SMT XTR1150100N 50V 50CAP680S SMT XTR2750100N 50V 50CAP120E SMT CRI1015VER IET1U7 28MA 1286 SMT
231U 50V 2CAP6X5.4 SMT EL100100N 50V 50CAP360S SMT XTR1150100N 50V 50CAP680S SMT XTR2750100N 50V 50CAP360S SMT XTR1015FERRCN LIP 287A 1286 SMT
242U7 25V 2CAP680S SMT XTR10040N 25V 2CAP4X5.4 SMT EL1150100N 50V 50CAP5X5.4 SMT EL2750100N 50V 50CAP360S SMT XTR1015RED LED1Y5 28MA 1286 SMT
251U 50V 2CAP680S SMT XTR10080N 10V 10CAP680S SMT XTR1150100N 50V 50CAP5X5.4 SMT EL2750100N 50V 50CAP360S SMT XTR1015GRN LED1U7 28MA 1286 SMT
262U7 25V 2CAP680S SMT XTR100100N 50V 50CAP680S SMT XTR1150100N 50V 50CAP5X5.4 SMT EL2750100N 50V 50CAP360S SMT XTR1015BLU LED1Y5 28MA 1286 SMT
272U7 25V 2CAP680S SMT XTR100100N 50V 50CAP680S SMT XTR1150100N 50V 50CAP5X5.4 SMT EL2750100N 50V 50CAP360S SMT X TR1015GRN LED1Y5 28MA 1286 SMT
281U 50V 2CAP6X5.4 SMT EL10040N 25V 2CAP4X5.4 SMT XTR1150100N 50V 50CAP5X5.4 SMT EL2750100N 50V 50CAP360S SMT XTR1015GRN LED1U7 28MA 1286 SMT
292U7 25V 2CAP680S SMT XTR100100N 50V 50CAP680S SMT XTR1150100N 50V 50CAP5X5.4 SMT EL2750100N 50V 50CAP360S SMT X TTR1015GRN LED1U7 28MA 1286 SMT
301U 50V 2CAP6X5.8 SMT EL10040N 25V 2CAP4X5.4 SMT XTR1150100N 50V 50CAP6X5.8 SMT EL2750100N 50V 50CAP360S SMT X TTR1015RED LED1Y5 28MA 1286 SMT
314U7 25V 2CAP680S SMT XTR100100N 50V 50CAP6X5.4 SMT EL2750100N 50V 50CAP6X5.4 SMT EL2750100N 50V 50CAP360S SMT X TTR1015CLN LED1Y7 28MA 1286 SMT
321U 50V 2CAP6X5.8 SMT EL100100N 50V 50CAP6X5.4 SMT XTR2750100N 50V 50CAP6X5.4 SMT EL2750100N 50V 50CAP360S SMT X TTR1015CLN LED1Y7 28MA 1286 SMT
331U 50V 2CAP6X5.8 SMT XTR100100N 50V 50CAP6X5.4 SMT XTR2750100N 50V 50CAP6X5.4 SMT EL2750100N 50V 50CAP360S SMT X TTR1015CLN LED1Y7 28MA
342U7 25V 2CAP6X5.8 SMT XTR10040N 25V 2CAP4X5.4 SMT XTR1150100N 50V 50CAP6X5.4 SMT EL2750100N 50V 50CAP360S SMT X TTR1015CLN LED1U7 28MA
352U7 25V 2CAP6X5.8 SMT XTR100100N 50V 50CAP6X5.4 SMT XTR2750100N 50V 50CAP6X5.4 SMT EL2750100N 50V 50CAP360S SMT X TTR10

M2000-01 p2 Parts Reference List 3/4/2022

REFYS #DescriptionREFYS #DescriptionREFYS #DescriptionREFYS #DescriptionREFYS #Description
W125130K0 1%8006 SMT RESB14W1234K99 1%0005 SMT RESB14W12010K0 1%0005 SMT RESB14W12010K0 1%0005 SMT RESB14W12020K0 1%0005 SMT RESB14W12034K2 1%0005 SMT RES
B15W100130K0 1%8006 SMT RESB14W1233K21 1%0005 SMT RESB14W12047K0 1%0005 SMT RESB14W12047K0 1%0005 SMT RESB14W12044K8 1%0005 SMT RESB14W12034K2 1%0005 SMT RES
B14W10026K0 1%8006 SMT RESB150W12347R 5%0005 SMT RESB15W12047K8 1%0005 SMT RESB15W12047K8 1%0005 SMT RESB15W12010K0 1%0005 SMT RESB15W10045K9 1%0005 SMT RES
B15W1001K02 1%8003 SMT RESB121W1233K32 1%0005 SMT RESB121W1204K99 1%0005 SMT RESB121W1204K99 1%0005 SMT RESB121W1208K26 1%0005 SMT RESB121W10045K9 1%0005 SMT RES
B16W125130K0 1%8006 SMT RESB122W12310K03 1%0005 SMT HLSB122W1208K25 1%0005 SMT HLSB122W1208K25 1%0005 SMT HLSB122W12010K0 1%0005 SMT HLSB122W125100K0 1%0005 SMT HLS
B11W100130K0 1%8006 SMT RESB125W12310K03 1%0005 SMT HLSB125W12010K0 1%0005 SMT HLSB125W12010K0 1%0005 SMT HLSB125W12044K8 1%0005 SMT HLSB125W12547R 5%0005 SMT HLS
B11W100130K0 1%8006 SMT RESB126W12310K03 1%0005 SMT HLSB126W12010K0 1%0005 SMT HLSB126W12010K0 1%0005 SMT HLSB126W1201K02 1%0005 SMT HLSB126W10045K9 1%0005 SMT RES
B15W10045K9 1%8006 SMT RESB126W12310K03 1%0005 SMT HLSB126W12010K0 1%0005 SMT HLSB126W12010K0 1%0005 SMT HLSB126Z1215K0 1%0005 SMT RESB126W10045K9 1%0005 SMT RES
B15W10045K9 1%8006 SMT RESB127W12317K9 1%0005 SMT HLSB127W12010K03 1%0005 SMT HLSB127W12010K03 1%0005 SMT HLSB127W12010K0 1%0005 SMT RESB127W10018K2 1%0005 SMT RES
B15W125130K0 1%8006 SMT RESB126W1233K92 1%0005 SMT HLSB126W12010K03 1%0005 SMT HLSB126W12010K03 1%0005 SMT HLSB126W12020K0 1%0005 SMT RESB126W10020K0 1%0005 SMT RES
B15W12555K2K 1%8006 SMT RESB126W12310K03 1%0005 SMT HLSB126W12010K0 1%0005 SMT HLSB126W12010K0 1%0005 SMT HLSB126X121K02 1%0005 SMT RESB126W12534K2 1%0005 SMT RES
B14W100130K0 1%8006 SMT RESB129W12347K8 1%0005 SMT HLSB129W1202K4 5%1200 SMT HLSB129W1202K4 5%1200 SMT HLSB129Z121K02 1%0005 SMT RESB129W12547K8 1%0005 SMT RES
B15W10045K9 1%8006 SMT RESB131W1232K9 1%0005 SMT HLSB131W1202K4 5%1200 SMT HLSB131W1202K4 5%1200 SMT HLSB131Z1247K8 1%0005 SMT RESB131W10045K9 1%0005 SMT RES
B16W10045K9 1%8006 SMT RESB132W12347K8 1%0005 SMT HLSB132W12010K0 1%0005 SMT HLSB132W12010K0 1%0005 SMT HLSB132Z1247K8 1%0005 SMT RESB132W12547R 5%0005 SMT RES
B15W10026K 1%8006 SMT RESB133W12347K8 1%0005 SMT HLSB133W12010K0 1%0005 SMT HLSB133W12047K8 1%0005 SMT RESB133Z1247K8 1%0005 SMT RESB133W10045K9 1%0005 SMT RES
B15W10026K 1%8006 SMT RESB134W12347R 5%0005 SMT HLSB134W12047K8 1%0005 SMT HLSB134W12047K8 1%0005 SMT RESB134Z1247K8 1%0005 SMT RESB134W10020K5 1%0005 SMT RES
B15W10018K2 1%8006 SMT RESB135W12310K0 1%0005 SMT HLSB135W12047K8 1%0005 SMT HLSB135W12047K8 1%0005 SMT HLSB135Z121K02 1%0005 SMT RESB135W12534K2 1%0005 SMT RES
B15W100130K0 1%8006 SMT RESB136W12310K0 1%0005 SMT HLSB136W12047K8 1%0005 SMT HLSB136W12010K0 1%0005 SMT HLSB136Z121K02 1%0005 SMT RESB136W12534K2 1%0005 SMT RES
B15W10055K2K 1%8006 SMT RESB139W1233K92 1%0005 SMT HLSB139W1203K92 1%0005 SMT HLSB139W1203K92 1%0005 SMT HLSB139Z121K02 1%0005 SMT RESB139W12547K8 1%0005 SMT RES
B15W12522K1 1%8006 SMT RESB142W12308. 1%0005 SMT HLSB142W12010K0 1%0005 SMT HLSB142W12010K0 1%0005 SMT HLSB142Z121K02 1%0005 SMT RESB142W12547K8 1%0005 SMT RES
B15W12515K0 1%8006 SMT RESB143W12310K0 1%0005 SMT HLSB143W1204K9 5%1200 SMT HLSB143W1204K9 5%1200 SMT HLSB143Z121K02 1%0005 SMT RESB143W12547K8 1%0005 SMT RES
B15W12528K0 1%8006 SMT RESB144W1233K92 1%0005 SMT HLSB144W1201M 1%0005 SMT HLSB144W1201M 1%0005 SMT HLSB144Z121K02 1%0005 SMT RESB144W12547K8 1%0005 SMT RES
B15W125130K0 1%8006 SMT RESB145W12310K0 1%0005 SMT HLSB145W12047K8 1%0005 SMT HLSB145W12047K8 1%0005 SMT HLSB145Z121K02 1%0005 SMT RESB145W12547K8 1%0005 SMT RES
B15W12526K 1%8006 SMT RESB146W1233K92 1%0005 SMT HLSB146W1209K75 1%0005 SMT HLSB146W1209K75 1%0005 SMT HLSB146Z121K02 1%0005 SMT RESB146W12547K8 1%0005 SMT RES
B15W125130K0 1%8006 SMT RESB147W1233K92 1%0005 SMT HLSB147W12010K0 1%0005 SMT HLSB147W12010K0 1%0005 SMT HLSB147Z121K02 1%0005 SMT RESB147W12547K8 1%0005 SMT RES
B15W12528K 1%8006 SMT RESB148W1233K92 1%0005 SMT HLSB148W1204K9 5%1200 SMT HLSB148W1204K9 5%1200 SMT HLSB148Z121K02 1%0005 SMT RESB148W12547K8 1%0005 SMT RES
B15W125130K0 1%8006 SMT RESB149W1233K92 1%0005 SMT HLSB149W12047K8 1%0005 SMT HLSB149W12047K8 1%0005 SMT HLSB149Z121K02 1%0005 SMT RESB149W12547K8 1%0005 SMT RES
B15W12528K 1%8006 SMT RESB150W1233K92 1%0005 SMT HLSB150W1209K75 1%0005 SMT HLSB150W1209K75 1%0005 SMT HLSB150Z121K02 1%0005 SMT RESB150W12547K8 1%0005 SMT RES
B15W12528K 1%8006 SMT RESB151W1233K92 1%0005 SMT HLSB151W1204K9 5%1200 SMT HLSB151W1204K9 5%1200 SMT HLSB151Z121K02 1%0005 SMT RESB151W12547K8 1%0005 SMT RES
B15W12528K 1%8006 SMT RESB152W1233K92 1%0005 SMT HLSB152W1209K75 1%0005 SMT HLSB152W1209K75 1%0005 SMT HLSB152Z121K02 1%0005 SMT RESB152W12547K8 1%0005 SMT RES
B15W12528K 1%8006 SMT RESB153W1233K92 1%0005 SMT HLSB153W1204K9 5%1200 SMT HLSB153W1204K9 5%1200 SMT HLSB153Z121K02 1%0005 SMT RESB153W12547K8 1%0005 SMT RES
B15W12528K 1%8006 SMT RESB154W1233K92 1%0005 SMT HLSB154W1209K75 1%0005 SMT HLSB154W1209K75 1%0005 SMT HLSB154Z121K02 1%0005 SMT RESB154W12547K8 1%0005 SMT RES
B15W12528K 1%8006 SMT RESB155W1233K92 1%0005 SMT HLSB155W1204K9 5%1200 SMT HLSB155W1204K9 5%1200 SMT HLSB155Z121K02 1%0005 SMT RESB155W12547K8 1%0005 SMT RES

Mic/Instrument Ch 1 KIVET300WLT1 2005 U12 L12 V12 R12 L12 U12 V12 R12 L12 V12 R12 L12 V12 R12 L12 V12 R12 L12 V12 R12 L12 V12 R12 L12 V12 R12 L12 V12 R12 L12 V12 R12 L12 GND LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM300WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLT1 LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM350WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI LM375WLTI

Mic/Instrument Ch 2 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC10000 VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC

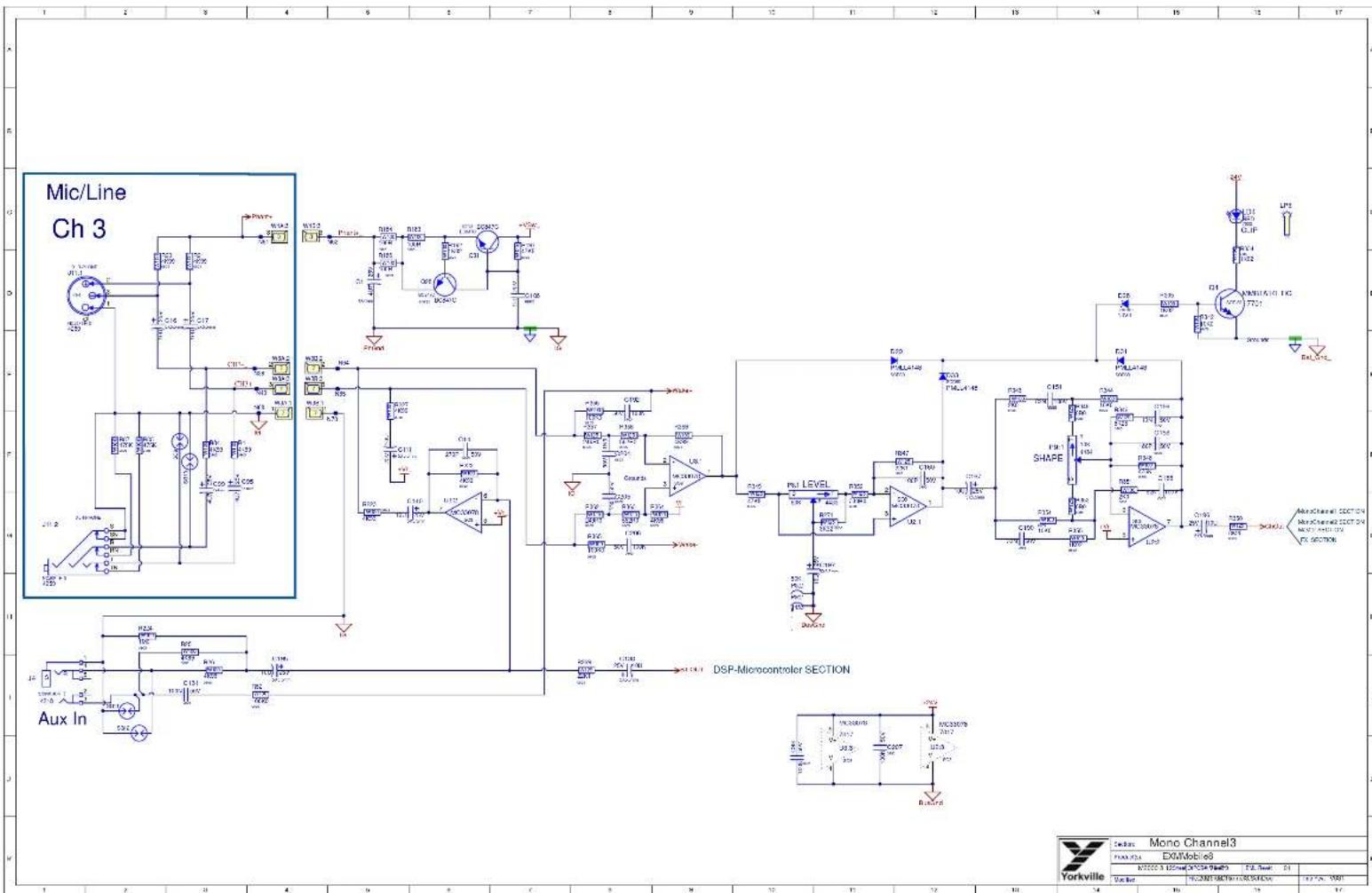

Mic/Line Ch 3 Aux In DSP-Microcontroller SECTION Yorkville Mono Channel3 DXWMobile9 100V DC 200V DC 300V DC 400V DC 500V DC 600V DC 700V DC 800V DC 900V DC 1000V DC 1100V DC 1200V DC 1300V DC 1400V DC 1500V DC 1600V DC 1700V DC 1800V DC 1900V DC 2000V DC 2100V DC 2200V DC 2300V DC 2400V DC 2500V DC 2600V DC 2700V DC 2800V DC 2900V DC 3000V DC 3100V DC 3200V DC 3300V DC 3400V DC 3500V DC 3600V DC 3700V DC 3800V DC 3900V DC 4000V DC 4100V DC 4200V DC 4300V DC 4400V DC 4500V DC 4600V DC 4700V DC 4800V DC 4900V DC 5000V DC 5100V DC 5200V DC 5300V DC 5400V DC 5500V DC 5600V DC 5700V DC 5800V DC 5900V DC 6000V DC 6100V DC 6200V DC 6300V DC 6400V DC 6500V DC 6600V DC 6700V DC 6800V DC 6900V DC 7000V DC 7100V DC 7200V DC 7300V DC 7400V DC 7500V DC 7600V DC 7700V DC 7800V DC 7900V DC 8000V DC

MicroChannel1 SLCTION MicroChannel2 SLCTION MicroChannel3 SECTION Fix SECTION ChOut C79 + 20V 50Ω 5Ω R32 W159 56Ω R3 R89 W259 1K21 X24 U13:1 MC350/8 CC2 C201 + 25V 50Ω 50Ω C202 W425 0Ω C203 + 10V 50Ω 50Ω C199 + 10V 50Ω 50Ω C16 16V 22V 15.5V C18 J129 26Kx8 628 R268 W343 26Kx8 628 C181 5KV 100V 4V C182 100V 4V C183 5KV 100V IC1 Grounds I3 I3G8 + 20V 4V/VD3 4.5V D65 PMLL4148 90Ω/4V H89 10V/VD3 100kW 8.5V C102 + 10V 95Ω 1.5V R82 4V 30 10Kx8 30Ω D17 PMLL4148 50Ω/2 BusGrid C16 16V/VD3 4.5V Q13 J113 40Ω 2.2V C17B + 20V 9.5V C198 + 25V 100V 4V/VD3 N67 W48:2 + 2V W48:1 + 1V C200 + 25V 100V 4V/VD3 R78 W102 IK02 4.5V/VD3 R112 + 2V/VD3 47V/VD3 R77 W153 SK02 4.5V/VD3 R74 JKS8 4.5V/VD3 C34 + 2V/VD3 47V/VD3 C13 16V 2.2V 5V/VD3 7 V- + 5V/VD3 47V/VD3 7 V- BusGrid Bst_Gnd_ K L MCKMMobile8 EXMMobile8 PBit: M2000 Rev: V01:P9 BtL Rev: G1 Shct 4 Of 12 Modifoc: Fb-20Mole BtDoc Temp Rsr: V03:1 A Yorkville

A B C D E F G H I J K 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 MicroChannel1 SLCCTION MicroChannel2 SLCCTION MicroChannel3 SLCCTION Fix SECTION ChOut C79 + - 6U + 29V 50Ω R3 R39 W159 56Ω R3 R89 W259 1K21 X24 U13:1 MC33076 CCS R22 (AT)3 SK20 4V C201 5V + 10V 50Ω R25 0Ω C2199 10V + 5V Grounds C181 5V + 10V C182 5V + 10V C16 16V + 20V Q13 J113 PMLL1148 90Ω/4V D63 H89 10V/10V 100Ω/4V C102 1.4V D17 PMLL1146 50Ω/2V BlueGrid J209 W125 20Kx8 6Ω R68 WC30 50x0x8 6Ω C181 5V + 10V C182 5V + 10V N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N78 N768 10V + 25V R73 20K1 20Ω 3Ω W4R2 W4R3 W4R4 W4R5 W4R6 W4R7 W4R8 W4R9 W4R10 W4R11 W4R12 W4R13 W4R14 W4R15 W4R16 W4R17 W4R18 W4R19 W4R20 W4R21 W4R22 W4R23 W4R24 W4R25 W4R26 W4R27 W4R28 W4R29 W4R30 W4R31 W4R32 W4R33 W4R34 W4R35 W4R36 W4R37 W4R38 W4R39 W4R40 W4R41 W4R42 W4R43 W4R44 W4R45 W4R46 W4R47 W4R48 W4R49 W4R50 W4R51 W4R52 W4R53 W4R54 W4R55 W4R56 W4R57 W4R58 W4R59 W4R60 W4R61 W4R62 W4R63 W4R64 W4R65 W4R66 W4R67 W4R68 W4R69 W4R70 W4R71 W4R72 W4R73 W4R74 W4R75 W4R76 W4R77 W4R78 W4R79 W4R80 W4R81 W4R82 W4R83 W4R84 W4R85 W4R86 W4R87 W4R88 W4R89 W4R90 W4R91 W4R92 W4R93 W4R94 W4R95 W4R96 W4R97 W4R98 W4R99 W4R100

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 MNET100L7 T8BE ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD ACAD

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 A B C D E F G H I J K 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 C60 C74 D0 +3V2FX U5 C57 50V DX3 LUN RIN S1 S2 T1 T0 SCK SDA GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 A B C D E F G H I J K 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 D0 C60 D0 V US C57 D3 +3V2FX US CLIP LOUT ROUT S78 VIN LIN RIN SD DVDD DVOOL CLIP OUT S1 S2 FV-1 POT0 POT1 POT2 T1 T3 SCK SDA GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GNP R68 RX5 C05 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 RX10 R89 TX +3V2FX V1:1 VY:1 VY:2 VY:3 VY:4 VY:5 VY:6 VY:7 VY:8 VY:9 VY:10 VY:11 VY:12 VY:13 VY:14 VY:15 VY:16 VY:17 VY:18 VY:19 VY:20 VY:21 VY:22 VY:23 VY:24 VY:25 VY:26 VY:27 VY:28 VY:29 VY:30 VY:31 VY:32 VY:33 VY:34 VY:35 VY:36 VY:37 VY:38 VY:39 VY:40 VY:41 VY:42 VY:43 VY:44 VY:45 VY:46 VY:47 VY:48 VY:49 VY:50 VY:51 VY:52 VY:53 VY:54 VY:55 VY:56 VY:57 VY:58 VY:59 VY:60 VY:61 VY:62 VY:63 VY:64 VY:65 VY:66 VY:67 VY:68 VY:69 VY:70 VY:71 VY:72 VY:73 VY:74 VY:75 VY:76 VY:77 VY:78 VY:79 +3V2FX U1:1 U1:2 U1:3 U1:4 U1:5 U1:6 U1:7 U1:8 U1:9 U1:10 U1:11 U1:12 U1:13 U1:14 U1:15 U1:16 U1:17 U1:18 U1:19 U1:20 U1:21 U1:22 U1:23 U1:24 U1:25 U1:26 U1:27 U1:28 U1:29 U1:30 U1:31 U1:32 U1:33 U1:34 U1:35 U1:36 U1:37 U1:38 U1:39 U1:40 U1:41 U1:42 U1:43 U1:44 U1:45 U1:46 U1:47 U1:48 U1:49 U1:50 U1:51 U1:52 U1:53 U1:54 U1:55 U1:56 U1:57 U1:58 U1:59 U1:60 U1:61 U1:62 U1:63 U1:64 U1:65 U1:66 U1:67 U1:68 U1:69 U1:70 U1:71 U1:72 U1:73 U1:74 U1:75 U1:76 U1:77 U1:78 U1:79 U1:80 U1:81 U1:82 U1:83 U1:84 U1:85 U1:86 U1:87 U1:88 U1:89 U1:90 U1:91 U1:92 U1:93 U1:94 U1:95 U1:96 U1:97 U1:98 U1:99 U2:C60 C80 C85 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C95 C9 | MioChannel SECTION Monochannel SECTION Monochannel SECTION Master SECTION MonChannel SECTION MonChannel SECTION MonChannel SECTION Master SECTION ChOut UH I2 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I7 HIB I| MioChannel SECTION Monochannel SECTION Monochannel SECTION Master SECTION +Vr C60 C80 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 | +Vr C60 C80 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C85 C8 | MioChannel SECTION Monochannel SECTION Monochannel SECTION Master SECTION MonChannel SECTION Monochannel SECTION Monochannel SECTION Master SECTION MonChannel SECTION Monochannel SECTION Monochannel SECTION Master SECTION MonChannel SECTION Monochannel SECTION Monochannel SECTION Master SECTION MonChannel SECTION Monochannel SECTION Monochannel SECTION Master SECTION MonChannel SECTION Monochannel SECTION Monochannel SECTION Master SECTION MonChannel SECTION Monochannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION MonohChannel SECTION Monoh Channel SECTM +Vr C60 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C80 C6 | MioChannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochannel SECTION Monochignal (Ex) Digital Effects Product(s): EXMMobiles PcBit M2000 Revit. VoT-P3 BTL Revit. OI Shot & Of 12 Modifac Fb-2RM SelBus Temp Rate WO3I RusGnd DCgD +Vr NC2 NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNCA DCgD +Vr NC2 NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNC NCNCA DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD +Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/ A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD -Vr N/A DCgD

DSP Microcontroller SECTION W5B W5A W5A-1 W5A-2 W5A-3 W5A-4 W5A-5 W5A-6 W5A-7 W5A-8 W5A-9 W5A-10 W5A-11 W5A-12 BT-UART TX IND BT-LBCLK BT-RCLK BT DATA BT-PO 4 BT-RST N BT-EN BT-Bu11h BT-UART RX BT-UART TX N73 N74 N75 BT-GND U12 GND P0 6/UART TX IND P0 7/UART CTIS P1 3/TCK CPU/GDA P1.2/TDL-CPU/SCL RST_N RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST_P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST P RST TIN U12 GND P0 6/UART TX IND P0 7/UART CTIS P1 3/TCK CPU/GDA P1.2/TDL-CPU/SCL P1.1/TDL-CPU/SCL P1.8/PWZ11 P1.8/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.0/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.3/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.4/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.5/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.6/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.7/PWZ11 P2.8/PWZ11 P2.8/PWZ11 P2.8/PWZ11 P2.8/PWZ11 P2.8/PWZ11 P2.8/PWZ11 P2.8/PWZ11 P2.8/PWZ11 P2.8/PWZ11 P2.8/PWZ109999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999

YORKVILLE EXM Mobile 8 - Specifications - 11

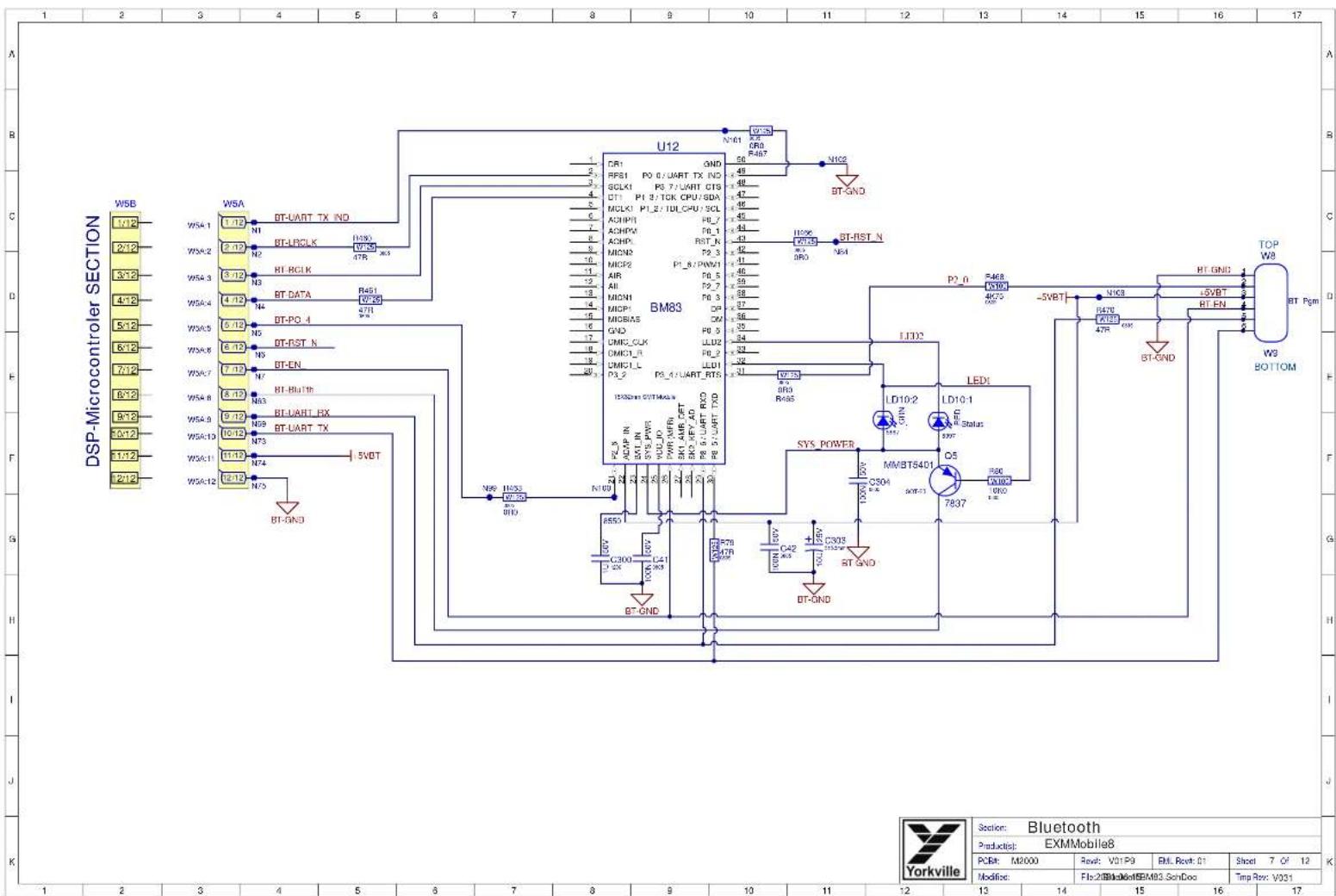

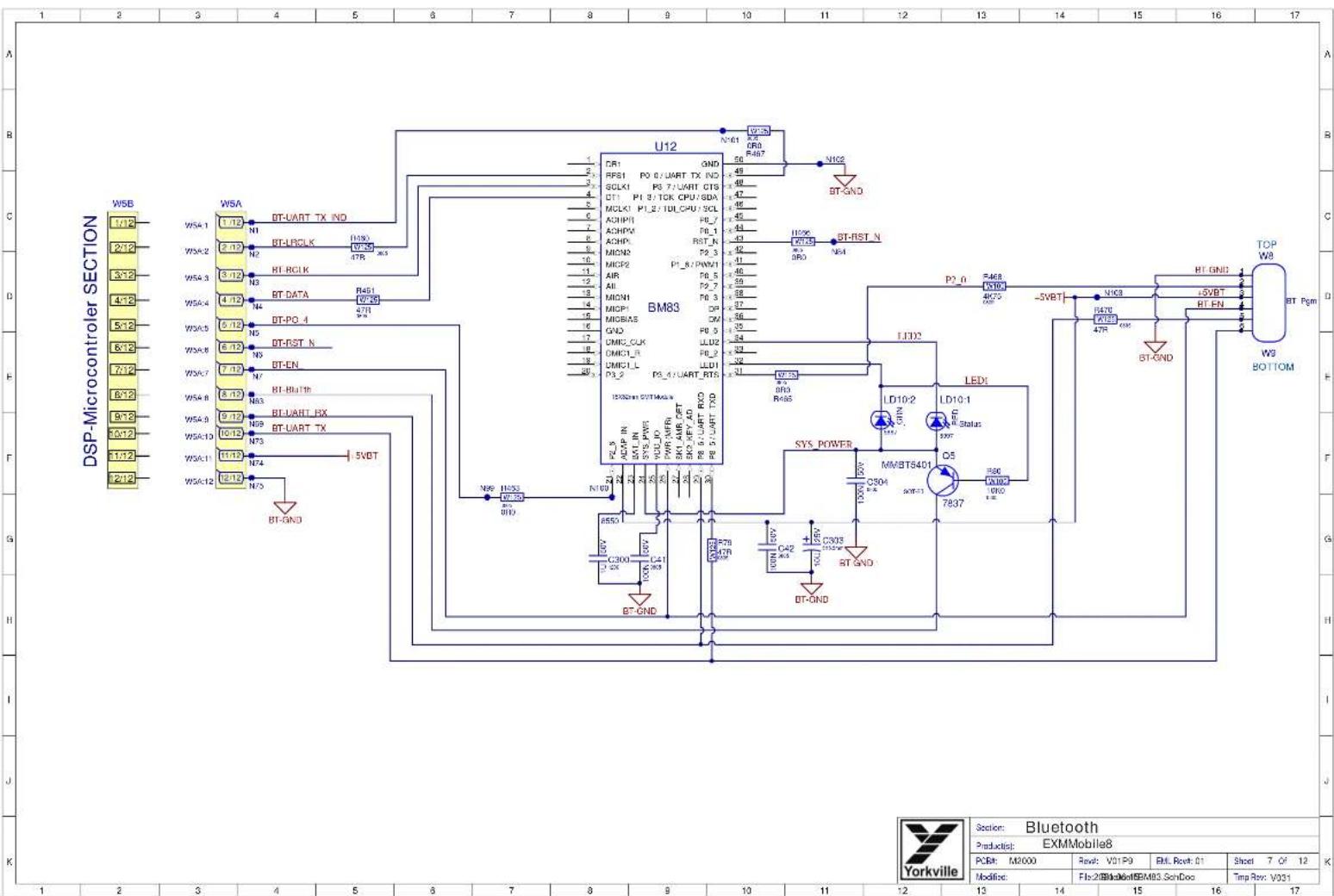

Section: Bluetooth
Product(s): EXMMobile8
PCBt: M2000Rev: V01P9EML Revt: 01Sheet 7 Of 12
Modified:Fls:200Mbo@16BM93.SchDocTemp Rev: V031

DSP-Microcontroller SECTION W5B 1:12 2:12 3:12 4:12 5:12 6:12 7:12 8:12 9:12 10:12 11:12 12:12 W5A 1:12 N1 BT-LBCLK N2 BT-RCLK N3 BT_DATA N4 BT-PO_4 N5 BT-RST_N N6 BT-EN N7 BT-Bu11h N83 BT-UART_RX N99 BT-UART_TX N73 W5A-11 1:12 W5A-12 W5A-13 W5A-14 W5A-15 W5A-16 W5A-17 W5A-18 W5A-19 W5A-20 W5A-21 W5A-22 W5A-23 W5A-24 W5A-25 W5A-26 W5A-27 W5A-28 W5A-29 W5A-30 W5A-31 W5A-32 W5A-33 W5A-34 W5A-35 W5A-36 W5A-37 W5A-38 W5A-39 W5A-40 W5A-41 W5A-42 W5A-43 W5A-44 W5A-45 W5A-46 W5A-47 W5A-48 W5A-49 W5A-50 W5A-51 W5A-52 W5A-53 W5A-54 W5A-55 W5A-56 W5A-57 W5A-58 W5A-59 W5A-60 U12 N:61 OR0 R:67 GND 49 P0 7/UART TX IND 48 SCLK1 P0 7/UART CTG 47 CTI P1 3/TOK CPU/GDA 46 MCLK1 P1.2/TOLCH/SCL 45 ACHPD P0 44 ACHPV P0 43 MICD N P0 42 MICP2 P0 41 MICP8 P0 40 AIR P0 39 All P0 38 MCH P0 37 MICP H P0 36 MICBAS P0 35 GND P0 34 CMCK_CLK P0 33 CMCK_L P0 32 CMCK_L L P0 31 P3_4/UART_RXD P3_2 P3_1 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RXD P3_0 UART_RX D LD10-2 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-1 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-2 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10-3 LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LD10 -LSDV VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VINVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATVATTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFTTFT TPT W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM W9 BOTTOM BTT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WNT FPT WMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMTFMT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT F UT FUT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F UT F OUT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPT GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TCU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPU GND TPUTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDTG DDT

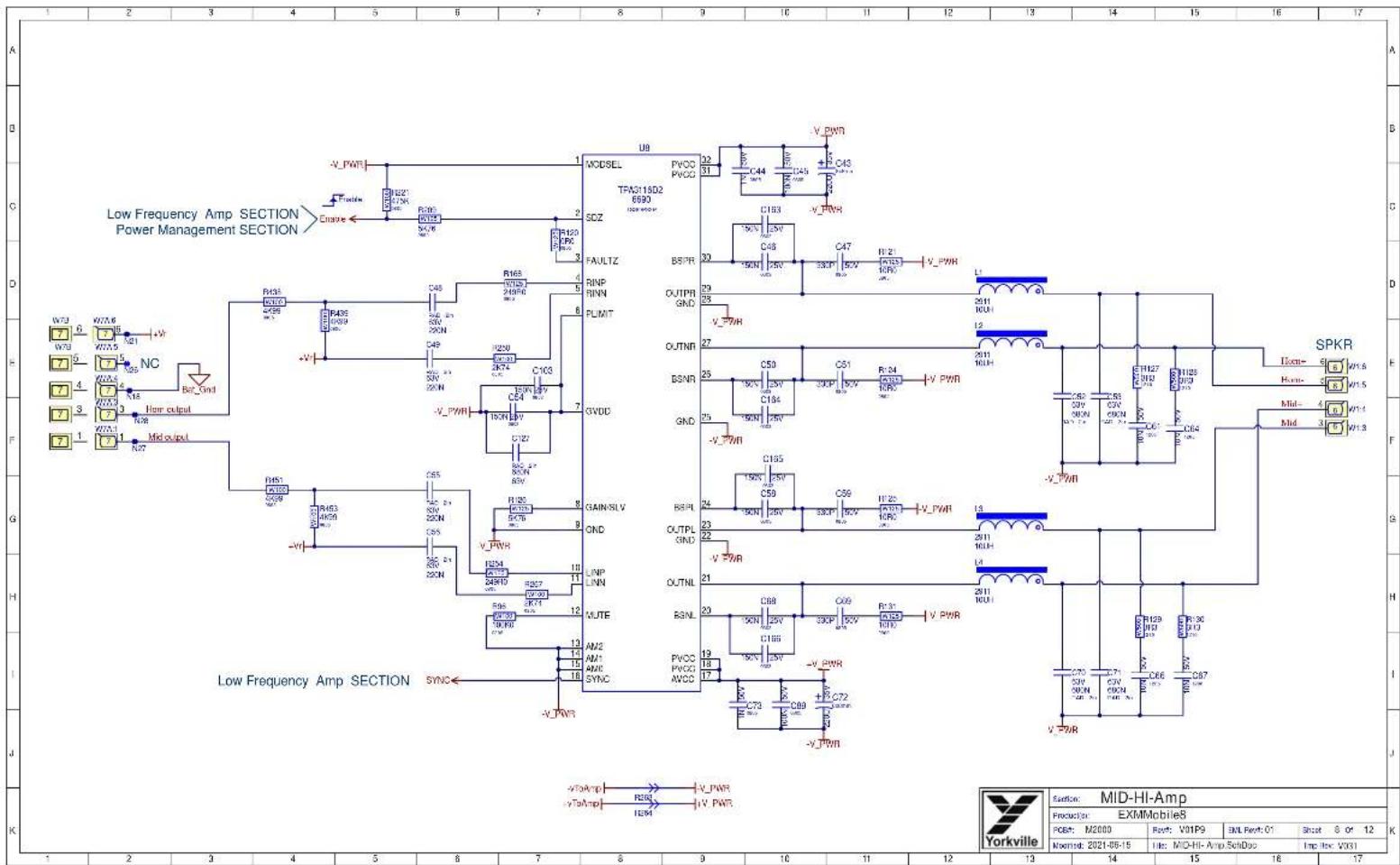

Low Frequency Amp SECTION Power Management SECTION SPKR MID-HI-Amp Pinout: EXMMobile8 PCBt: M2000 Rect: V01P9 BTL Rect: C1 Shoot 6 or 12 Noom: 2021-05-15 File: MID-HI-Amp.SchDoc Imp Inc: V031 A B C D E F G H I J K 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 U8 V_PWR V_PWR C44 C43 TPA211SD2 6890 120V PWR C45 C46 FAULTZ R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R163 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R164 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R165 R166 R166 R166 R166 R166 R166 R166 R166 R166 R166 R166 R166 R166 R166 R166 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R167 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R168 R169 R169 R169 R169 R169 R169 R169 R169 R169 R169 R170

YSA5070 PS V-11 V-12 V-13 V-14 V-15 C11 HTD20P06L C12 C13 C14 C15 C16 C17 C18 C19 C20 C21 C22 C23 C24 C25 C26 C27 C28 C29 C30 C31 C32 C33 C34 C35 C36 C37 C38 C39 C40 C41 C42 C43 C44 C45 C46 C47 C48 C49 C50 C51 C52 C53 C54 C55 C56 C57 C58 C59 C60 C61 C62 C63 C64 C65 C66 C67 C68 C69 C70 C71 C72 C73 C74 C75 C76 C77 C78 C79 C80 C81 C82 C83 C84 C85 C86 C87 C88 C89 C90 C91 C92 C93 C94 C95 C96 C97 C98 C99 YSA5009 GATTERY BatTempChargeDisable Low High

A B C D E F G H I J K 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 U6A 7 3 B+ WBS-3 7 4 WBS-4 V +V In 7 6 MBS-3 7 7 B WBS-7 V N25 MMBT3906LT1 Q6 R174 D22 50°C 7805 V/135 WT135 BAT750 R223 R223 2K0 R223 2K0 LD3:2 R253 R253 2K0 SRN RD3:2 V/135 WT135 WT135 LD3:1 LD3:1 Charge RD3:1 LED RD3:1 C26 C26 4V7 Charge C171 C171 LPS C171 R43 R43 W5 RL27.5R R43 S3:2 S3:2 Grounds Bat_Gnd Q14 Q14 2N/002 7956 Q2 Q2 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100k R42 R42 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 100K0 1 Bat_Gnd_ St_Gnd R233 R233 100K6 RD3:2 V/135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 R42 R42 100K6 RD3:2 V/135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 R42 R42 7956 RD3:2 V/135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 WT135 R42 R42 7956 RD3:2 V/135 WT135 WT135 WT135 WT135 WT135 WT135 WT13 B C D E F G H I J Yorkville Section: Battery Status EXMMobile8 Product(s): EXMMobile8 M2000 11 12 VCIP8 EVL Rev: 01 Sheet OFICDB Rev: Modified: Fit:28 BandbyStatusLEDs,SchDoc Timp Rev: V031

M2000 11 12V01PSEVL Rev#: 01Sheet OIFCD#: Rev#:
Modifiad:File:2Battlody8StatusLEDs,SchDocTmp Rev: V03 I
121314151617

DESIGN HISTORY AND INFORMATION

CHANGE HISTORY M2000V01P3

CHANGE HISTORY M2000V01P4

L'EXM Mobile8 est capable de diffuser des flux audio à partir d'appareils compatibles Bluetooth™ et prend en charge le couplage "stéréo" sans fil entre deux EXM Mobile8. En mode stéréo Bluetooth™, la première unité joue le rôle de "primaire", en reproduisant le canal audio gauche, et les unités supplémentaires sont "secondaires" (reproduisant le canal droit). La source audio doit être connectée à l'unité EXM Mobile8 primaire.

Fonctionnement: Lorsque l'EXM Mobile8 est mis sous tension, la fonction Bluetooth™ est désactivée par défaut. Pour connecter un appareil, appuyez sur le bouton Bluetooth™. Si un appareil a été précédemment connecté, il tentera de se reconnecter. Si une connexion stéréo sans fil a été utilisée, les deux appareils EXM Mobile8 tenteront de rétablir la connexion stéréo sans fil (les mêmes rôles primaire/secondaire rétablis).

Jumelage: Appuyez sur le bouton Bluetooth™ et maintenez-le enfoncé pendant 4 secondes, puis relâchez-le.

État: Le voyant bleu indique l'état de la connexion Bluetooth™, veuillez vous référer au tableau du manuel d'utilisation pour plus de détails.

Niveau: Le volume de la musique en streaming peut être modifié via le dispositif Bluetooth™ connecté ou la commande de niveau du canal 3. Le réglage de niveau du canal 3 contrôle le niveau maximal qu'un dispositif connecté peut définir.

Mode Stéréo: La lecture stéréo sans fil est prise en charge entre deux EXM Mobile8. L'un d'eux joue le rôle d'unité principale et l'autre celui d'unité secondaire. L'unité principale lit le canal audio gauche tandis que l'unité secondaire lit le canal audio droit. L'appareil de source ne se connecte qu'à l'unité principale, pas à l'unité secondaire.

Pour activer le mode stéréo, appuyez deux fois sur le bouton Bluetooth™ de l'EXM Mobile8 utilisé comme unité primaire (à gauche), puis appuyez deux fois sur le bouton Bluetooth™ de l'EXM Mobile8 secondaire (à droite). La première unité sur laquelle vous avez appuyé deux fois sur le bouton devient l'unité primaire (à gauche).

YORKVILLE EXM Mobile 8 - CHANGE HISTORY M2000V01P4 - 1

Bluetooth®

EXMMobile 8

Remarque: Lorsque deux systèmes sont reliés entre eux, la commande principale n'affecte que le niveau de l'unité sur laquelle elle se trouve.

Les nouveaux appareils peuvent toujours être appairés à une unité primaire si celle-ci est en mode stéréo. Le jumelage d'un appareil à une EXM Mobile8 qui est en mode secondaire met fin à la connexion sans fil stéréo.

Fonctionnement des boutons:

Appuyer une fois: Active le Bluetooth™

Appuyer deux fois: Active le mode stéréo

Appuyer et maintenir (4 secondes) : Entre en mode de jumelage

Appuyer et maintenir (8 secondes) : Désactive le Bluetooth™

Portée: La portée de fonctionnement Bluetooth™ de l'EXM est évaluée pour une ligne de vue de 10 mètres (33 pieds). La qualité de la liaison peut être affectée par un excès de trafic sans fil dans la bande passante de 2,4 GHz ou par des structures entre l'unité Bluetooth™ et le dispositif de diffusion.

Remarque: lorsqu'il est connecté avec Bluetooth™, TOUT le programme sonore est diffusée en continu depuis votre appareil. Si vous ne voulez pas que la musique en streaming soit inter-rompue, désactivez les "notifications" sur votre appareil.

Commandes et Entrées/Sorties

Niveau (Level): Règle le gain du canal, utilisé pour régler le niveau du canal dans le mélange global.

Forme (Shape): La courbe de réponse est plate en position centrale. Le réglage vers "Music" donne une réponse adaptée à la musique préenregistrée et le réglage vers "Speech" est le meilleur pour la parole et les voix.

Réverbération (Reverb): Cette commande détermine la quantité de réverbération appliquée au canal correspondant.

Maitresse (Master) : Permet de régler le niveau général de l'EXM Mobile8.

Sortie/Entrée Principale: Les prises XLR mâles et femelles sont câblées en parallèle pour faciliter la" liaison" de différentes enceintes EXM entre elles. Utilisez des câbles de raccordement XLR standard entre les enceintes.

Batterie

État: Une série de quatre DEL vertes indique le niveau de charge approximatif. La DEL verte la plus haute s'allume si la charge est supérieure à 75 %. La DEL rouge indique si la batterie a atteint un niveau critique (environ 10 % restants). Les indicateurs ne fonctionnent que lorsque l'appareil est allumé.

État de "Veille" à Faible

consommation: L'état" Sleep" est une caractéristique spéciale de l'EXM Mobile8. Ce mode automatique réduit la consommation d'énergie lorsque le système n'est pas utilisé, préservant ainsi la durée de vie de la batterie. Ce mode est presque indétectable lorsqu'il est configuré correctement. Pour s'assurer que l'état de veille n'interfère pas avec le fonctionnement normal, le niveau de sortie doit être contrôlé avec la commande Master.

Indicateur de charge: Lorsque le courant alternatif est connecté à l'unité, l'indicateur de charge est activé. S'il est vert, l'appareil est entièrement chargé. S'il est rouge, l'appareil est en cours de chargement.

Chargement: Branchez l'appareil à une source de courant alternatif à l'aide du cordon d'alimentation fourni.

L'EXM Mobile8 ne se charge pas lorsque la température est inférieure à 0° C ou supérieure à 45° C.

Si l'EXM Mobile8 doit rester inutilisé pendant une longue période (plus de 6 mois), il est conseillé de le brancher périodiquement pour recharger la batterie. Si l'appareil a été stocké pendant une longue période sans être utilisé et n'a pas été entretenu, il est conseillé de brancher le chargeur et de le laisser branché pendant environ 24 heures.

L'EXM Mobile est livré avec 40-50% de la capacité de charge. Assurer de charger votre EXM pour 5 heures avant la première utilisation avec la batterie!

CET APPAREIL PEOT FONCTIONNER PENDANT LE CHARGEMENT!

Pour obtenir le manuel de utilisateur visitez notre site Web à http://www.yorkville.com/manuals/ou, si vous avez besoin d'une version imprimée appelez-nous au 905-837-8777

REAL Gear. REAL People. Canada Voice: (905) 837-8481 Fax: (905) 837-8746 U.S.A. Voice: (716) 297-2920 Fax: (716) 297-3689 www.yorkville.com Yorkville Sound 550 Granite Court Pickering, Ontario L1W-3Y8 CANADA Yorkville Sound Inc. 4625 Witmer Industrial Estate Niagara Falls, New York 14305 USA

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : YORKVILLE

Modèle : EXM Mobile 8

Catégorie : Haut-parleur
