MODE D'EMPLOI E09EK LG
Veuillez lire attentivement ce manuel avant d'utiliser votre appareil, et le conserver pour toute consultation ultérieure.
TYPE : MURAL
ASTUCES POUR ECONOMISER L'ENERGIE
Nous vous donnons ici quelques astuces qui vous permettront de minimiser la consommation d'énergie lorsque vous utilisez le climatiseur. Vous pouvez utiliser un climatiseur de manière plus efficace en vous référant aux instructions ci-dessous.
- Evitez un refroidissement excessif des unités intérieures. Une telle application pourrait représenter un danger pour votre santé et entraîner une plus grande consommation de courant.
- Evitez d'exposer le climatiseur aux rayons solaires à l'aide des rideaux ou des persiennes lorsqu'il est en marche.
- Maintenez les portes et les fenêtres complètement fermées lorsque vous utilisez le climatiseur.
- Ajustez le sens du débit d'air verticalement ou horizontalement pour permettre la circulation de l'air intérieur.
- Accélérez le ventilateur pour refroidir ou réchauffer rapidement l'air intérieur en peu de temps.
- Ouvrez régulièrement des fenêtres pour des besoins d'aération étant donné que la qualité de l'air intérieur peut se détériorer si vous utilisez le climatiseur pendant plusieurs heures.
- Nettoyez le filtre a air une fois toutes les 2 semaines. La poussiere et la salete qui se sont accumulees a l'interieur du filtre a air peuvent empecher la circulation de l'air ou reduire les fonctions de refroidissement / deshumidification.
Pour vos archives
Agrafez votre reçu sur cette page dans le cas où vous en avez besoin pour prouver la date d'achat ou pour des besoins de garantie. Ecrivez le numéro du modèle et le numéro de série ici:
Numéro du modèle:
Numéro de série:
Ces numéros sont disponibles sur l'étiquette de chaque côté du climatiseur.
Nom du distributeur:
Date d'achat:
CONSIGNES DE SECURITE IMPORTANTES
LISEZ ENTIEREMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL.
Respectez toujours les consignes suivantes pour éviter des situations dangereuses et garantir une performance optimale de votre produit.
ATTENTION
Le non respect de ces consignes peut être fatal ou provoquer des blessures graves.
AVERTISSEMENT
Le non respect de ces consignes peut provoquer des blessures légères ou endommager le produit.
ATTENTION
- Les travaux d'installation ou de dépannage effectués par des personnes non qualifiées peuvent vous exposer aux risques en même temps que les autres personnes.
- Appareil doit être installé conformément aux réglementations de câblage nationales.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée autre pour éviter tout danger.
- Les informations contenues dans ce manuel sont destinées à un technicien de maintenance qualifié qui maîtrise les consignes de sécurité et dispose d'outils et d'instruments de test appropriés.
- Le fait de ne pas lire attentivement et de ne pas respecter les instructions de ce manuel peut provoquer un dysfonctionnement de l'équipement, des dégâts matériels, des blessures individuelles et/ou la mort.
- Lorsque le cordon d'alimentation doit être remplacé, ce travail doit être effectué par du personnel autorisé utilisant uniquement des pièces de rechange d'origine.
Installation
- Utilisez un disjoncteur et un fusible standard en conformité aux estimations du climatiseur. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
- Contactez un centre de service agréé lorsque vous installez le climatiseur ou lorsque vous le réinstallez ailleurs. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
- Utilisez toujours une fiche et une prise d'alimentation avec une prise de terre. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
- Installez le panneau et le couvercle de la boîte de commande de façon sécurisée. Une mauvaise installation peut provoquer une explosion ou un incendie.
- Installez une sortie électrique et un disjoncteur dédiés avant d'utiliser le climatiseur. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
- Utilisez un disjoncteur et un fusible standard en conformité aux estimations du climatiseur. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
- Ne modifiez pas et ne prolongez pas le câble d'alimentation. Si le câble ou le cordon d'alimentation a des égratignures, s'il est usé ou endommagé, il doit être remplacé. Il peut provoquer un incendie ou un choc électrique.
- Faites attention lorsque vous déballez et installez le climatiseur. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
- N'installez pas le climatiseur sur une surface instable où dans un endroit où il peut tomber. Cela peut provoquer la mort, des blessures graves ou la défaillance du produit.
- Utilisez un gaz ininflammable (azote) pour rechercher les fuites et purger l'air. L'utilisation d'air comprimé ou de gaz inflammable peut provoquer un incendie ou une explosion.
Fonctionnement
- Ne laissez pas le climatiseur fonctionner pendant longtemps lorsque l'humidité est très élevée ou lorsqu'une porte ou une fenêtre a été laissée ouverte. Dans le cas contraire, cela peut provoquer la défaillance du produit.
- Assurez-vous que le cordon d'alimentation n'est pas tiré ou endommagé lorsque le climatiseur est en marche. Le fait de ne pas prendre ces mesures peut provoquer un incendie, un choc électrique ou une défaillance du produit.
- Ne placez aucun objet sur le cordon d'alimentation Cela peut provoquer un choc électrique ou la défaillance du produit.
- Ne mettez pas le climatiseur en marche ou hors tension en branchant ou en débranchant le cordon d'alimentation. Cela peut provoquer un incendie ou un choc électrique.
- Evitez de toucher, de réparer ou de mettre le climatiseur en marche avec des mains mouillées. Cela peut provoquer un choc électrique ou la défaillance du produit.
- Ne placez pas un appareil de chauffage ou d'autres systèmes de chauffage à côté du câble d'alimentation. Cela peut provoquer un incendie, un choc électrique ou la défaillance du produit.
- Evitez que l'eau pénètre dans le climatiseur. Cela peut provoquer une explosion ou un incendie.
- Ne laissez pas de substances inflammables comme l'essence, le benzène ou un diluant à côté du climatiseur. Elles peuvent provoquer une explosion ou un incendie.
- Ne laissez pas de substances inflammables comme l'essence, le benzène ou un diluant à côté du climatiseur. Elles peuvent provoquer une explosion ou un incendie.
- En cas de fuite de gaz, ventilez suffisamment le local avant d'utiliser le climatiseur de nouveau. Dans le cas contraire, ces fuites peuvent provoquer une explosion ou un incendie.
- Débranchez la fiche d'alimentation si un bruit, une odeur ou la fumée proviennent du climatiseur. Dans le cas contraire, cela peut provoquer une explosion ou un incendie.
- Arrêtez le climatiseur et fermez la fenêtre en cas d'orage ou d'ouragan. Si possible, enlevez le produit de la fenêtre avant que survienne l'ouragan.
- Contactez un centre de service agréé lorsque le climatiseur est plongé dans l'eau en cas d'inondation. Dans le cas contraire, cela peut provoquer une explosion ou un incendie.
- Prenez des précautions pour que l'eau n'entre pas dans le produit.
- Assurez-vous qu'il existe une ventilation suffisante lorsque ce climatiseur et un appareil de chauffage sont utilisés de façon simultanée. Le fait de ne pas prendre ces mesures peut provoquer l'incendie, des blessures graves ou une défaillance du produit.
- Mettez le système hors tension et débranchez la fiche d'alimentation lorsque vous nettoyez ou réparez le climatiseur. Le fait de ne pas prendre ces mesures peut provoquer la mort, des blessures graves ou une défaillance du produit.
- Débranchez la fiche d'alimentation lorsque le climatiseur n'est pas utilisé pendant une période prolongée. Dans le cas contraire, cela peut provoquer la défaillance du produit.
- Ne placez aucun objet sur le climatiseur. Cela peut provoquer la défaillance du produit.
- Pour le nettoyage interne, veuillez contacter un Centre de Service Agrée ou un concessionnaire.
N'utilisez pas de détergents corrosifs; Ils corrodent ou endommagent l'unité.
Les détergents corrosifs peuvent aussi provoquer les pannes, l'incendie ou le choc électrique.
- Ce climatiseur n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant de déficience physique, sensorielle ou mentale, ou n'ayant pas l'expérience et les connaissances suffisantes, à moins qu'elles ne soient sous surveillance ou qu'elles aient reçu des instructions relatives à l'utilisation du climatiseur de la part d'une personne responsable de leur sécurité.
- Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.
! AVERTISSEMENT
Installation
- Assurez-vous qu'il n'existe aucune fuite du réfrigérant après avoir installé ou dépanné le climatiseur. Dans le cas contraire, cela peut provoquer la défaillance du produit.
- Installez le tuyau de vidange correctement pour une évacuation normale de l'eau de condensation. Dans le cas contraire, cela peut provoquer la défaillance du produit.
- Maintenez le niveau même en installant le produit.
- Installez le climatiseur dans un endroit où les bruits provenant de l'unité extérieure ou le gaz d'échappement ne vont pas indisposer les voisins. Le fait de ne pas prendre ces mesures peut provoquer des conflits entre les voisins.
- Lors du transport de l'équipement, il faut au moins 2 ou plusieurs personnes, ou un chariot élévateur à fourche. Le transport du produit peut provoquer des blessures graves.
- N'installez pas le climatiseur dans un endroit où il sera exposé directement au vent de mer (embrun salé). Cela peut provoquer la défaillance du produit.
Fonctionnement
- N'exposez pas les personnes, les animaux ou les plantes au froid ou au vent chaud provenant du climatiseur. Cela peut provoquer des blessures graves.
- N'utilisez pas le produit pour des fins spéciales notamment pour la préservation des aliments, des objets d'art, etc. Il s'agit d'un climatiseur utilisé pour le confort du consommateur, et non d'un système de réfrigération de précision.
- Ne bloquez pas la circulation de l'air de sortie pu d'entrée. Cela peut provoquer une explosion la défaillance du produit.
- N'utilisez pas de produits de nettoyage ou de solvants puissants lorsque vous nettoyez le climatiseur, ne lavez pas le produit avec des jets d'eau. Utilisez un tissu doux. Le non respect de ces consignes peut provoquer des blessures graves ou la défaillance du produit.
- Ne touchez jamais les parties métalliques du climatiseur lorsque vous retirez le filtre à air. Cela peut provoquer des blessures graves ou la défaillance du produit.
- Ne placez aucun objet sur le climatiseur. Cela peut provoquer la défaillance du produit.
- Insérez toujours le filtre de façon appropriée après le nettoyage. Nettoyez le filtre toutes les deux semaines ou plus régulièrement le cas échéant.
- N'introduisez pas les mains ou d'autres objets à travers la sortie ou l'entrée d'air lorsque le climatiseur est en marche. Cela peut provoquer un choc électrique.
- Ne buvez pas l'eau évacuée du climatiseur. Cela peut provoquer de graves problèmes de santé.
- Utilisez un tabouret ou une échelle solides lors du nettoyage, de la maintenance ou du dépannage du climatiseur en hauteur. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
- Ne mélangez pas les piles de la télécommande avec d'autres types de piles, encore moins les piles neuves avec usées. Dans le cas contraire, cela peut provoquer la défaillance du produit.
- Ne rechargez pas et ne démontez pas les piles. Dans le cas contraire, cela peut provoquer une explosion, un incendie ou des blessures graves.
- Arrêtez d'utiliser la télécommande s'il y a fuite de fluide au niveau des piles. Si votre habit ou votre peau sont exposés au liquide de la pile provenant de la fuite, nettoyez-les avec de l'eau potable. Dans le cas contraire, cela peut provoquer des blessures graves.
- Si vous avalez le fluide de la pile provenant d'une fuite, lavez soigneusement l'intérieur de votre bouche, puis consultez un médecin. Dans le cas contraire, cela peut provoquer de graves problèmes de santé.
Plages de fonctionnement
Le tableau ci-dessous indique les plages de température auxquelles le climatiseur peut fonctionner.
| Mode | Température intérieure | Température extérieure |
| Mode refroidissement | 18°C~32°C | -10°C~48°C |
| Mode chauffage | 16°C~30°C | -10°C~24°C |
TABLE DES MATIÈRES
2 ASTUCES POUR ECO-NOMISER L'ENERGIE
3 CONSIGNES DE SECURITE IMPORTANTES
7 AVANT L'UTILISATION
7 Composants
8 Utilisation de la télécommande
9 - Insertion des piles
9 - Installation du support de la télécommande
10 FONCTIONS DE BASE
10 Refroidissement de votre local
10 Chauffage de votre local
10 Elimination de l'humidité
11 Ventilation de votre local
11 Réglage de la vitesse de ventilation
11 Réglage de la direction du débit d'air
11 Réglage de la minuterie
11 - Réglage de l'heure actuelle
12 - Mise en marche automatique du climatiseur à une heure prédéfinie.
12 - Arrêt automatique du climatiseur à une heure prédéfinie.
12 - Suppression des paramètres de la minuterie
12 - Configuration du mode veille
13 FONCTIONS AVANCEES
13 Modification rapide de la température ambiante
13 Purification de l'air intérieur
13 - Mode nettoyage automatique
14 Fonctionnement automatique
14 Mode changement automatique
15 Mode refroidissement économie d'énergie
15 Luminosité de l'écran d'affichage
15 Mise en marche du climatiseur sans télécommande
16 Redémarrage automatique du climatiseur
16 Fonction de diagnostic automatique
17 MAINTENANCE
18 DEPANNAGE
18 Fonction de diagnostic automatique
18 Avant une demande de service
AVANT L'UTILISATION

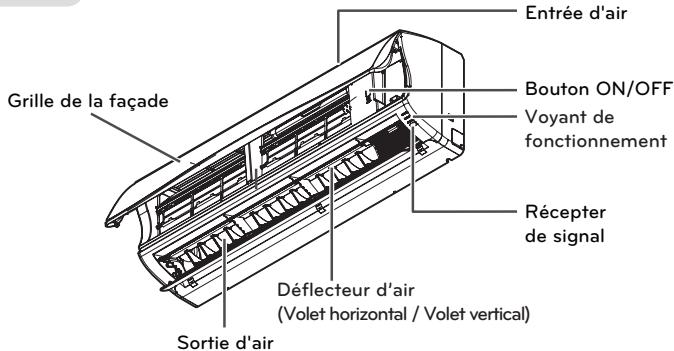

Composants
Composants
Entrée d'air
Bouton ON/OFF
Voyant de fonctionnement
Récepter de signal
Déflecteur d'air
(Volet horizontal / Volet vertical)
Sortie d'air
* Le composant peut varier selon le modèle.
! REMARQUE
Le nombre de témoins de fonctionnement et leurs positions peuvent varier, en fonction du modèle de climatiseur.

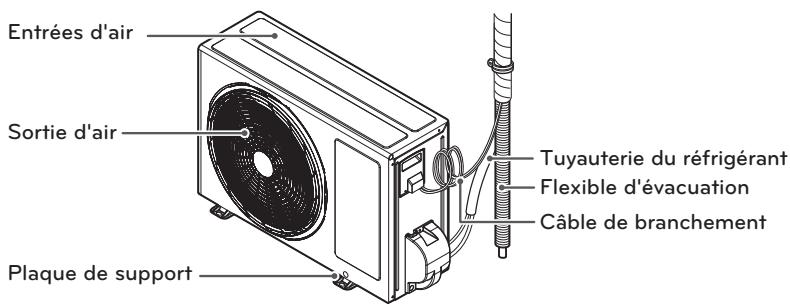

Unité extérieure
Sortie d'air
Plaque de support
Tuyauterie du réfrigérant
Flexible d'évacuation
Câble de branchement
* Le composant peut varier selon le modèle.
Utilisation de la télécommande
Vous pouvez utiliser le climatiseur plus facilement avec la télécommande. Les boutons correspondant aux fonctions supplémentaires sont disponibles au-dessous du couvercle de la télécommande.
| Télécommande sans fil | |
| Ecran d'affichage
FAN E/SAVING A/CLEAN
ON OFF △ MODE
TEMP
FAN SPEED ▽ JET
SWING LIGHT ROOM
TIMER °C°F[SEC]
SLEEP ON OFF
SET CLEAR △
TIME [SEC] LG | Panneau de commande | Ecran d'affichage | Description |
| FAN | | Touche du ventilateur: l'air est diffusé dans la pièce par l'unité intérieure sans changement de la température de l'air. |
| SLEEP | ahr | Bouton automatique mode veille*: permet de régler le fonctionnement automatique du mode veille. |
| TEMP | 88 °C | Boutons de réglage de la température: permet d'ajuster la température ambiante lors du refroidissement et du chauffage. |
| ON OFF | - | Bouton de mise en marche/arrêt: permet de mettre le système en marche/hors tension. |
| FAN SPEED | | Bouton de réglage de la vitesse du ventilateur in-térieur: permet de régler la vitesse de ventilation. |
| MODE | * AI
◇ | Bouton de sélection du mode de fonctionnement*: permet de sélectionner le mode de fonctionnement. Mode refroidissement (*) / Fonctionnement automatique ou Changement automatique (AI) / Fonctionnement de déshumidification (◇) / Fonctionnement du chauffage (-◇) |
| JET | Po | Bouton de chauffage/refroidissement par jet d'air*: permet de chauffer ou de refroidir la température intérieure en peu de temps. |
| SWING | | Bouton direction du débit d'air: permet de régler le sens de la circulation de l'air, verticalement ou horizontalement. |
| ROOM
TEMP | ↑↑ | Bouton d'affichage de la température: permet d'afficher la température ambiante. Maintenez la touche (ROOM TEMP) enfoncée pendant 5secondes pour la conversion °C/°F. |
| ON OFF | AM 12:00 ON OFF | Bouton de minuterie: permet de régler l'heure actuelle et l'heure de début/fin. |
| A/CLEAN
E/SAVING | ≡ ≡ | Bouton des fonctions et de navigation*: permet de régler l'heure et de configurer des fonctions spéciales.
≡: Nettoyage automatique / Ⓔ: permet d'activer le refroidissement avec économie d'énergie |
| SET CLEAR | - | bouton Configurer/Supprimer: permet de configurer ou d'annuler des fonctions. |
| ○ | - | Bouton de réinitialisation: Permet de réinitialiser les paramètres du climatiseur. |
| LIGHT | | Touche luminosité: permet de régler la lumino-sité de l'afficheur de l'unité intérieure. |
* Il est possible que certaines fonctions ne soient pas prises en charge selon le modèle.
Insertion des piles
Insérez les piles avant d'utiliser la télécommande. Le type de piles utilisé est AAA (1,5 V).
1 Enlevez le couvercle du compartiment à piles.
2 Insérez les nouvelles piles + et - assurez-vous que les bornes de ces piles sont placées correctement.
3 Remettez le couvercle du compartiment à piles en place.
REMARQUE
Si l'écran d'affichage de la télécommande commence à s'éteindre, remplacez les piles.
Installation du support de la télé-commande
Installez le support à l'abri du contact direct avec les rayons du soleil pour protéger la télécommande.
1 Choisissez un endroit sécurisé et facilement accessible.
2 Retirez le film de protection autocollant de l'arrière du support avant de le fixer au mur.
3 Installez le support en fixant solidement les 2 vis à l'aide d'un tournevis.
4 Glissez la télécommande à l'intérieur du support.
Méthode de fonctionnement
Orientez la télécommande vers le récepteur de signaux en bas du climatiseur pour le mettre en marche.
- La télécommande peut mettre d'autres appareils électroniques en marche si vous le pointez sur ces appareils. Assurez-vous que vous avez orienté la télécommande vers le récepteur de signaux du climatiseur.
- Pour un fonctionnement approprié, utilisez un tissu doux pour nettoyer l'émetteur et le récepteur.
FONCTIONS DE BASE
Refroidissement de votre local (mode refroidissement)
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur MODE plusieurs fois pour sélectionner le mode refroidissement.
- ✧ s'affiche à l'écran.
3 Appuyez sur Ⓔ ou Ⓥ pour régler la température de votre choix.
- La plage des températures se situe entre 18°C - 30°C.
Chauffage de votre local (mode chauffage)
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur MODE plusieurs fois pour sélectionner le mode chauffage.
- -☀️ s'affiche à l'écran.
3 Appuyez sur Ⓐ ou ⚽ pour régler la température de votre choix.
- La plage des températures se situe entre 16°C - 30°C
REMARQUE
Les modèles Refroidissement uniquement ne prennent pas cette fonction en charge.
Elimination de l'humidité (Fonctionnement de déshumidification)
Ce mode permet d'éliminer une humidité excessive dans un milieu caractérisé par un niveau d'humidité élevé ou pendant la saison des pluies, pour empêcher que la moisissure s'installe dans le système. Ce mode permet également d'ajuster automatiquement la température ambiante et la vitesse de ventilation pour maintenir un niveau d'humidité optimal.
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur MODE plusieurs fois pour sélectionner le mode déshumidification.
- ⬇ s'affiche à l'écran.
REMARQUE
- Dans ce mode, vous ne pouvez pas régler la température ambiante; elle est réglée automatiquement. Par ailleurs, la température ambiante ne s'affiche pas à l'écran.
Ventilation de votre local (mode circulation de l'air)
Ce mode permet seulement à l'air intérieur de circuler sans modifier la température ambiante. Le voyant de refroidissement s'allume en mode circulation de l'air.
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur FAN fois pour sélectionner le mode circulation de l'air.
- ✿ s'affiche à l'écran.
3 Appuyez sur FAN SPEED pour régler la vitesse de ventilation.
Réglage de la vitesse de ventilation
1 Appuyez sur FAN SPEED repeatedly pour régler la vitesse de ventilation.
- Sélectionnez si vous voulez l'air naturel. La vitesse de ventilation est réglée automatiquement.
Réglage de la direction du débit d'air
1 Pour régler la direction du débit d'air sur un plan horizontal, appuyez sur SWNG plusieurs fois et sélectionnez la direction souhaitée.
- Sélectionnez pour régler automatiquement la direction du débit d'air.
! REMARQUE
- Il est possible que le réglage de la direction du débit d'air sur le plan vertical ne soit pas pris en charge en fonction du modèle.
- Le réglage arbitraire du déflecteur d'air peut causer la défaillance du produit.
- Si vous redémarrez le climatiseur, il commence à fonctionner avec la direction définie précédemment pour la circulation de l'air, par conséquent, il est possible que le déflecteur d'air ne corresponde pas à l'icône affichée sur la télécommande. Lorsque ce scénario se présente, appuyez sur SWING pour régler la direction du débit d'air de nouveau.
Réglage de la minuterie
Vous pouvez utiliser la fonction de la minuterie pour économiser l'énergie et utiliser le climatiseur de façon plus efficace.
Réglage de l'heure actuelle
- L'icône de AM/PM se met à vaciller en bas de l'écran d'affichage.
2 Appuyez sur ▽ ou △ pour les sélectionner.
3 Appuyez sur SET CLEAR pour terminer.
Mise en marche automatique du climatiseur à une heure prédéfinie.
1 Appuyez sur ON.
- L'icône suivante se met à vaciller en bas de l'écran d'affichage.
2 Appuyez sur ▽ ou △ pour les sélectionner.
3 Appuyez sur SET CLEAR pour terminer.
Arrêt automatique du climatiseur à une heure prédéfinie.
1 Appuyez sur OFF.
- L'icône suivante se met à vaciller en bas de l'écran d'affichage.
2 Appuyez sur ▽ ou △ pour les sélectionner.
3 Appuyez sur SET CLEAR pour terminer.
Suppression des paramètres de la minuterie
1 Appuyez sur ON ou OFF pour sélectionner le paramètre de la minuterie que vous voulez supprimer.
2 Appuyez sur SET CLEAR.
- Pour supprimer tous les paramètres de la minuterie, appuyez sur SET CLEAR.
Configuration du mode veille
Utilisez le mode veille pour arrêter le climati-seur automatiquement lorsque vous allez vous coucher.
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur SLEEP.
3 Appuyez sur ▽ ou △ pour régler sélectionner l'heure (jusqu'à 7 heures).
4 Appuyez sur SET CLEAR pour terminer.
- ☆ s'affiche à l'écran en mode veille.
1hr. AM 12:00
! REMARQUE
En mode Refroidissement et Déshumidification, la température augmente à hauteur de 1°C après 30 minutes et 1°C encore après 30 autres minutes pour vous permettre de dormir plus confortablement. La température augmente jusqu'à 2°C à partir de la température prédéfinie.
FONCTIONS AVANCEES
Le climatiseur offre certaines fonctions supplémentaires avancées.
Modification rapide de la température ambiante
(Mode Refroidissement par jets d'air/Chauffage)
Ce mode vous permet de refroidir ou de réchauffer l'air intérieur rapidement en été ou en hiver respectivement.
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur ⒽET.
- En mode refroidissement par jets d'air, un air intense souffle à une température de 18 °C pendant 30 minutes.
- En mode chauffage, un air intense souffle à une température de 30°C pendant 30 minutes.
! REMARQUE
- En mode Circulation de l'air, Auto ou Changement automatique, cette fonction ne peut pas être utilisée.
- Il est possible que cette fonction ne soit pas prise en charge selon le modèle.
Purification de l'air intérieur
Mode nettoyage automatique
En mode Refroidissement et Déshumidification, l'humidité est produite dans l'unité intérieure. Utilisez la fonction de nettoyage automatique pour enlever cette humidité.
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur A/CLEAN.
- ≡ s'affiche à l'écran.
- Si vous mettez le système hors tension, le ventilateur fonctionne pendant 30 minutes et nettoie la partie interne de l'unité intérieure.
! REMARQUE
Certains boutons ne peuvent pas être utilisés pendant que la fonction de nettoyage automatique est activée.
Fonctionnement automatique (intelligence artificielle)
Modèles Refroidissement uniquement
Dans ce mode, la vitesse de ventilation et la température sont réglées automatiquement, en fonction de la température ambiante.
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur MODE plusieurs fois pour sélectionner le mode automatique.

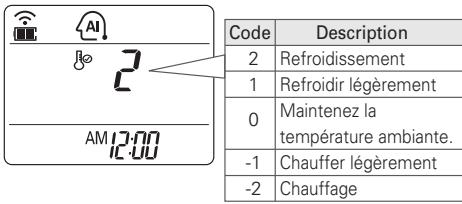

3 Appuyez sur ▼ ou △ pour sélectionner le code de fonctionnement souhaité si la température est supérieure ou inférieure à la température souhaitée.
2 Refroidissement
1 Refroidir légèrement
0 Maintenez la température ambiante.
-1 Chauffer légèrement
-2 Chauffage
! REMARQUE
- Dans ce mode, vous ne pouvez pas régler la vitesse de ventilation, mais vous pouvez régler le déflecteur d'air pour qu'il tourne automatiquement.
- Il est possible que cette fonction ne soit pas prise en charge selon le modèle.
Mode changement automatique
Ce mode permet de changer automatiquement le mode de fonctionnement pour maintenir la température définie à ±2°C.
1 Appuyez sur ON OFF pour mettre le système en marche.
2 Appuyez sur MODE plusieurs fois pour sélectionner le Mode changement automatique.
- AI s'affiche à l'écran.
3 Appuyez sur ▼ ou △ pour régler la température de votre choix.
- La plage des températures se situe entre 18°C - 30°C.
4 Appuyez sur Ⓗ FAN SPEED plusieurs fois pour sélectionner régler la vitesse de ventilation.
! REMARQUE
Il est possible que cette fonction ne soit pas prise en charge selon le modèle.
Mode refroidissement économie d'énergie
Ce mode permet de réduire la consommation d'énergie lors du refroidissement et d'augmenter la température définie à un niveau optimum pour garantir une atmosphère plus agréable.
1 Appuyez sur ON OFF to turn the power on.
2 Appuyez sur Ⓗ plusieurs fois pour sélectionner le mode refroidissement.
3 Appuyez sur E/SAVING.
- 📔 s'affiche à l'écran.
- Il est possible que cette fonction ne soit pas prise en charge selon le modèle.
- Pendant le mode de refroidissement à économie d'énergie, la température indiquée sur l'afficheur de l'unité peut être différente de celle affichée sur la télécommande.
- Il est possible que différentes températures soient affichées entre la télécommande et le climatiseur pendant le fonctionnement.
Luminosité de l'écran d'affichage
Vous pouvez de régler la luminosité de l'écran d'affichage de l'unité intérieure.
1 Appuyez sur LIGHT fois pour régler la luminosité au niveau de votre choix.
! REMARQUE
Il est possible que cette fonction ne soit pas prise en charge selon le modèle.
Mise en marche du climatiseur sans télécommande
Vous pouvez utiliser le bouton On/Off (mise en marche/arrêt) de l'unité intérieure pour mettre le climatiseur en marche lorsque la télécommande est indisponible. Toutefois, la vitesse de ventilation est réglée sur Elevée.

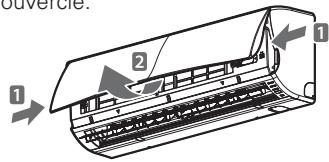

1 Ouvrez le couvercle avant.
- Soulevez légèrement les deux côtés du couvercle.
2
1
Souvercle.
* Le composant peut varier selon le modèle.

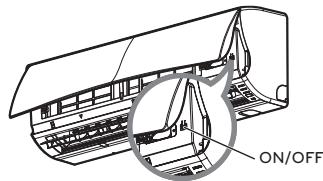

2 Appuyez sur le bouton On/Off.
* Le composant peut varier selon le modèle.
- Pour les modèles de chauffage et de refroidissement, le mode de fonctionnement change en fonction de la température ambiante.
| Température ambiante | Température définie | Mode de fonctionnement |
| Au-dessous de 21°C | 24°C | Mode chauffage |
| Au-dessus de 21°C et au-dessous de 24°C | 23°C | Mode déshumidification |
| Au-dessus de 24°C | 22°C | Mode refroidissement |
- Pour les modèles Refroidissement uniquement, la température est définie sur 22°C (71,6°F).
Redémarrage automatique du climatiseur
Lorsque le climatiseur est remis en marche après une coupure électrique, cette fonction permet de restaurer les paramètres précédents. Cette fonction est une configuration par défaut.

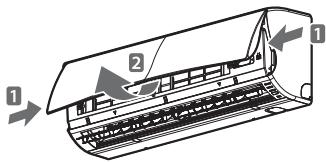

1 Ouvrez le couvercle avant.
- Soulevez légèrement les deux côtés du couvercle.
* Le composant peut varier selon le modèle.

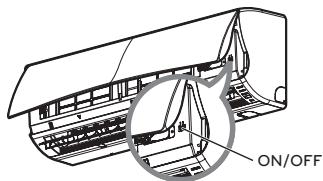

2 Maintenez le bouton Mise en marche/Arrêt enfoncé pendant 6 secondes.
- Le climatiseur va émettre deux bips sonores et le témoin va clignoter 6 fois.
* Le composant peut varier selon le modèle.
- Pour réactiver cette fonction, maintenez le bouton Mise en marche/Arrêt enfoncé pendant 6 secondes. Le climatiseur va émettre deux bips sonores et le témoin bleu va clignoter 4 fois.
! REMARQUE
Si vous maintenez le bouton On/Off enfoncé pendant 3 à 5 secondes au lieu de 6 secondes, l'unité va basculer en mode test. En mode test, le climatiseur émet un air intense pour le refroidissement pendant 18 minutes avant de retourner aux paramètres par défaut.
Nettoyage du filtre à air
Nettoyez le filtre à air une fois toutes les 2 semaines ou plus le cas échéant.
1 Mettez le système hors tension et débranchez le cordon d'alimentation.
2 Ouvrez le couvercle avant.
- Soulevez légèrement les deux côtés du couvercle.
* Le composant peut varier selon le modèle.
3 Arrêtez le bouton du filtre à air et soulevez-le légèrement pour le retirer de l'unité.
* Le composant peut varier selon le modèle.
4 Nettoyez le filtre à l'aide d'un aspirateur ou avec de l'eau chaude.
- Si vous avez de la peine à enlever la saleté, lavez le filtre avec de l'eau tiède et un détergent.
5 Séchez le filtre à l'ombre.
MAINTENANCE
Si le climatiseur ne va pas être utilisé pendant une période prolongée, séchez le climatiseur pour le maintenir dans son meilleur état.
1 Séchez le climatiseur à fond en activant le mode Fan (ventilateur) pendant 3 à 4 heures puis débranchez le cordon d'alimentation. Il se peut que l'intérieur soit endommagé si de l'humidité subsiste dans les composants.
2 Avant d'utiliser le climatiseur à nouveau, séchez une fois de plus les composants internes du climatiseur en activant le mode Fan (ventilateur) pendant 3 à 4 heures. Cela aide à supprimer les odeurs éventuelles résultant de l'humidité.
Nettoyez régulièrement le produit pour maintenir une performance optimale et prévenir une panne éventuelle.
* Il est possible que cette fonction ne soit pas prise en charge selon le modèle.
* Le composant peut varier selon le modèle.
| Type | Description | Intervalle |
| Filtre à air | Voir «nettoyage du filtre à air | 2 semaines |
| Unité intérieure | Nettoyez la surface de l'unité intérieure à l'aide d'un chiffon sec et doux. | Régulièrement |
| Nettoyez le tuyau d'évacuation bac de récupération. | Tous les quatre mois |
| Nettoyez le tuyau le bac de récupération. | Une fois par an |
| Nettoyez soigneusement l'échangeur thermique. | Une fois par an |
| Remplacez les piles de la télécommande. | Une fois par an |
| Unité extérieure | Utilisez de la vapeur pour nettoyer les serpentins de l'échangeur thermique et les orifices de ventilation du panneau (consultez un technicien). | Régulièrement |
| Nettoyer le ventilateur. | Une fois par an |
| Nettoyez le tuyau le bac de récupération. | Une fois par an |
| Vérifiez que l'assemblage du ventilateur est bien serré. | Une fois par an |
| Vérifiez que les composants électriques tiennent bien en place avec des jets d'air. | Une fois par an |
| Nettoyez les composants électriques avec des jets d'air. | Une fois par an |
AVERTISSEMENT
- Mettez le système hors tension et débranchez le cordon d'alimentation avant d'effectuer des travaux de maintenance, sinon, cela peut provoquer un choc électrique.
- N'utilisez jamais une eau qui chauffe à plus de 40°C lorsque vous nettoyez les filtres. Celle-ci peut causer une déformation ou une décoloration.
- N'utilisez jamais des substances volatiles lorsque vous nettoyez les filtres. Elles peuvent endommager la surface du produit.
REMARQUE
- La position et la forme des filtres peuvent varier en fonction du modèle.
- Veillez à ce que les serpentins de l'échangeur de chaleur de l'unité extérieure soient nettoyés régulièrement étant donné que la crasse qui s'est accumulée au niveau de ces serpentins peut réduire la performance du produit ou augmenter la consommation de l'énergie.
DEPANNAGE
Fonction de diagnostic automatique
Ce produit comporte une fonction intégrée de diagnostic automatique. En cas d'erreur, le voyant de l'unité intérieure va clignoter avec des intervalles de 2 secondes. Si ce scénario se présente, contactez votre fournisseur ou un centre de service au niveau local.
Avant une demande de service
Veuillez vérifier les éléments suivants avant de contacter le centre de service. Si le problème persiste, contactez votre centre de service local.
| Problème | Causes probables | Mesures correctives |
| Une odeur de roussi ou un bruit étrange provient du climatiseur. | - | Mettez le climatiseur hors tension, débranchez le cordon d'alimentation et contactez le centre de service. |
| Il y a fuite d'eau au niveau de l'unité intérieure lorsque le niveau d'humidité est faible. |
| Le cordon d'alimentation est endommagé ou produit une chaleur excessive. |
| Un commutateur, un disjoncteur (sécurité, mise à la masse) ou un fusible ne fonctionnent pas normalement. |
| Le climatiseur ne fonctionne pas. | Le climatiseur est débranché. | Vérifiez si le cordon d'alimentation est branché sur la sortie. |
| Un fusible est grillé ou le cordon d'alimentation est bloqué. | Remplacez le fusible ou vérifiez si le disjoncteur a sauté. |
| Il y a une coupure électrique. | Mettez le climatiseur hors tension lorsque survient une coupure électrique. Lorsque l'alimentation est restaurée, patientez pendant 3 minutes, puis mettez le climatiseur en marche. |
| La tension est très élevée ou très faible. | Vérifiez si le disjoncteur a sauté. |
| Le climatiseur s'est arrêté automatiquement à une heure prédéfinie. | Appuyez de nouveau sur le bouton de mise en marche. |
| Le climatiseur ne génère pas d'air frais. | L'air ne circule pas nor-malement. | Assurez-vous que des rideaux, des persiennes ou de meubles ne bloquent pas la façade avant du climatiseur. |
| Le filtre à air est en-crassé. | Nettoyez le filtre à air une fois toutes les 2 se-maines. Voir «Nettoyage du filtre à air» pour plus d'informations. |
| La température am-biante est très élevée. | En été, le refroidissement de l'air intérieur peut prendre plus de temps. Dans ce cas, sélection-nez le mode refroidissement par jets d'air pour refroidir l'air intérieur rapidement. |
| L'air froid s'échappe du local. | Assurez-vous qu'il n'y a pas de fuite d'air au ni-veau des points de ventilation du local. |
| La température souhai-tée est supérieure à la température définie. | Réglez la température souhaitée à un niveau in-férieur à la température actuelle. |
| Il existe une source de chauffage à proximité du climatiseur. | Evitez d'utiliser un générateur de chaleur comme un four électrique ou un brûleur à gaz lorsque le climatiseur est en marche. |
| Le mode circulation de l'air est sélectionné. | En mode circulation de l'air, l'air est soufflé du climatiseur sans refroidir ou chauffer l'air inté-rieur. Changez le mode de fonctionnement en mode refroidissement. |
| Il est impossible de régler la vi-tesse de ventilation. | Le mode automatique, refroidissement par jet d'air ou déshumidifica-tion est sélectionné. | Dans certains modes de fonctionnement comme le mode refroidissement par jets d'air ou déshumidification, vous ne pouvez pas ré-gler la vitesse de ventilation. Sélectionnez un mode de fonctionnement qui vous permet de régler la vitesse de ventilation. |
| Il est impossible de régler la température. | Le mode circulation de l'air ou refroidissement par jets d'air est sélec-tionné. | Dans certains modes de fonctionnement comme le mode circulation de l'air ou refroidis-sement par jets d'air, vous ne pouvez pas ré-gler la température. Sélectionnez un mode de fonctionnement qui vous permet de régler la température. |
KLIMAANLAGE
AIR CONDITIONER
5 Secar o filtro à sombra.
MANUTENÇÃO
