300703 - Adaptateur réseau sans fil CSL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau sans fil USB
Marque	CSL
Modèle	300703
Dimensions (approx.)	2 cm x 1,5 cm x 0,5 cm
Poids (approx.)	5 g
Alimentation	Via port USB (5 V, 500 mA)
Connectivité	IEEE 802.11 b/g/n, bande 2,4 GHz
Débit maximal	300 Mbit/s (802.11n), 54 Mbit/s (802.11g), 11 Mbit/s (802.11b)
Chipset	Realtek RTL8192CU
Fonctions principales	Adaptateur WiFi USB 2.0, prise en charge WPS (configuration par bouton), Plug and Play sous Windows 8/8.1
Systèmes d'exploitation supportés	Windows XP, Windows 7, Windows 8, Windows 8.1
Sécurité sans fil	WEP, WPA, WPA2 (normes standard)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou de produits abrasifs.
Précautions de sécurité	Ne pas ouvrir, modifier ou exposer à l'humidité. Utiliser uniquement en intérieur. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, remplacer l'adaptateur.
Contenu de la boîte	Adaptateur WLAN USB 2.0, CD pilote, guide de démarrage rapide
Informations générales	Conforme à la directive DEEE (2012/19/UE). Garantie : 2 ans (selon revendeur).

FOIRE AUX QUESTIONS - 300703 CSL

Comment installer l'adaptateur sous Windows 8 ou 8.1 ?

Sous Windows 8/8.1, l'installation est automatique via Plug and Play. Branchez l'adaptateur sur un port USB libre, attendez quelques minutes, le pilote s'installe tout seul. Aucun CD nécessaire.

Comment installer l'adaptateur sous Windows XP ou Windows 7 ?

Insérez le CD fourni dans le lecteur. Dans le dossier Drivers, lancez setup.exe. Suivez l'assistant d'installation, confirmez les messages de sécurité, puis redémarrez l'ordinateur. Après redémarrage, l'adaptateur est prêt.

Que faire si le CD pilote est perdu ou ne fonctionne pas ?

Vous pouvez télécharger le pilote Realtek RTL8192CU depuis le site officiel de CSL ou du fabricant Realtek. Assurez-vous de choisir la version compatible avec votre système d'exploitation (Windows 8/8.1, 7, XP).

L'adaptateur est-il compatible avec Mac OS ou Linux ?

Non, d'après la notice, l'adaptateur est conçu uniquement pour Windows. Aucun pilote officiel n'est fourni pour Mac ou Linux. Son utilisation est limitée aux systèmes Windows XP/Vista/7/8/8.1.

Comment configurer le Wi-Fi avec le bouton WPS ?

Appuyez sur le bouton WPS de votre routeur, puis dans les 2 minutes, appuyez sur le bouton WPS de l'adaptateur (ou via le logiciel). La connexion se fait automatiquement sans mot de passe. Vérifiez que votre routeur supporte le WPS.

Quelle est la portée maximum de l'adaptateur ?

La portée dépend de l'environnement (murs, interférences). En zone dégagée, le signal 2,4 GHz peut atteindre plusieurs dizaines de mètres. Le débit diminue avec la distance. Pour de meilleures performances, restez dans la même pièce que le routeur.

Pourquoi mon débit est-il plus faible que celui annoncé ?

Les débits théoriques (300 Mbit/s) sont obtenus dans des conditions idéales. En pratique, le débit réel est réduit par les obstacles, les interférences, la distance et le nombre d'appareils connectés. Utilisez le canal Wi-Fi le moins encombré.

L'adaptateur chauffe-t-il normalement ?

Oui, une légère chaleur pendant l'utilisation est normale. Si l'adaptateur devient très chaud au toucher, débranchez-le et vérifiez qu'il n'est pas obstrué. Évitez de le laisser en plein soleil ou près d'une source de chaleur.

Puis-je utiliser l'adaptateur sur une rallonge USB ?

Oui, il est possible d'utiliser un câble d'extension USB pour améliorer la position de l'antenne. Utilisez un câble de bonne qualité (pas plus de 5 mètres) pour éviter les pertes de signal.

Comment résoudre les problèmes de connexion intermittente ?

Essayez les solutions suivantes : 1) Débranchez et rebranchez l'adaptateur. 2) Réinstallez le pilote. 3) Changez le port USB (préférez un port USB 2.0). 4) Mettez à jour le pilote de votre carte mère. 5) Éloignez l'adaptateur des sources d'interférences (micro-ondes, téléphones sans fil).

MODE D'EMPLOI 300703 CSL

Nous vous remercions d'avoircision un produit CSL.Afin que vous puissiez profiter durablement de votre nouvel achat, veuilles dire attentivement le guide de demarrage rapide ci-dessous.

1 Contenu de la livraison

Adaptateur WLAN USB2.0
Pilote CD
- Consigné d'emploi sommaire

2 Spécifications techniques

Raccordement USB 2.0 Hi-Speed
Taux de transmission des données	• IEEE 802.11n: bis zu 300Mbit/s* • IEEE 802.11g: bis zu 54Mbit/s* • IEEE 802.11b: bis zu 11Mbit/s* *Le taux de transmission varie en fonction de l'éloignement et des perturbations extérieures
Jeu de circuits Realtek RTL8192CU
Bande de fréquences 2,4GHz
Fonctionnalités WPS PBC	- configuration par pression sur un bouton

3 Installation du pilote

Enlevez l'adaptateur WLAN de l'emballage et raccordez l'appareil à un port USB libre de votre ordinateur. Au moyen du « Plug and Play», ceci peut se produit aussi en cours de fonctionnement.

Remarque: Au cas où vous devriez utiliser le système d'exploitation Microsoft Windows 8 ou Windows 8.1, l'installation des pilotes d'appareil s'effectue entièrement automatique. L'adaptateur WLAN est opérationnel après quelques minutes.

Au cas où vous utilise Windows XP ou Windows 7, veuillage poursuivre avec l'installation wq comme précrit.

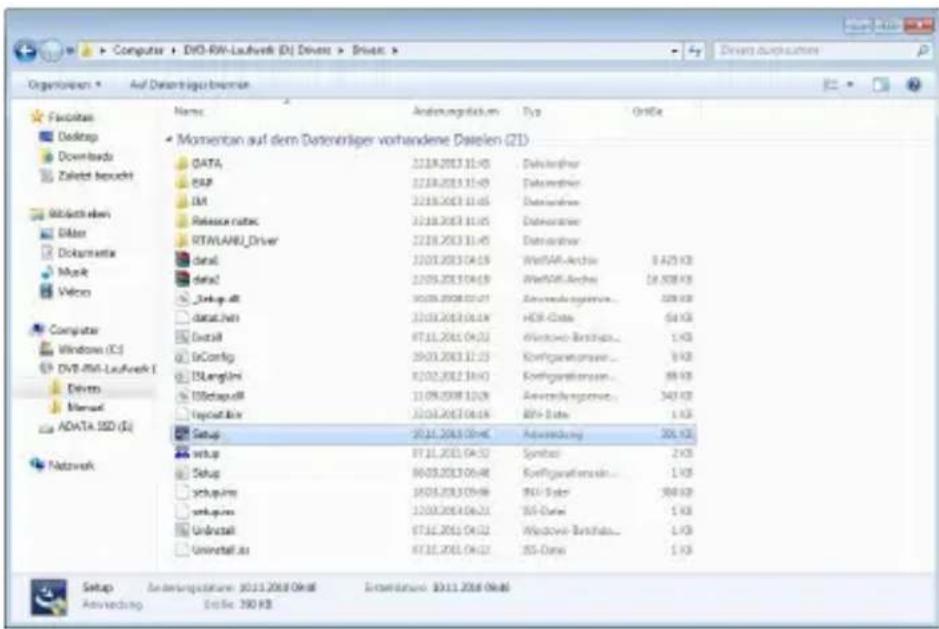

Insérez le CD du pilote dans le lecteur. Appelez le contenu du CD du pilote et naviguez dans le sous-dossier « Drivers »

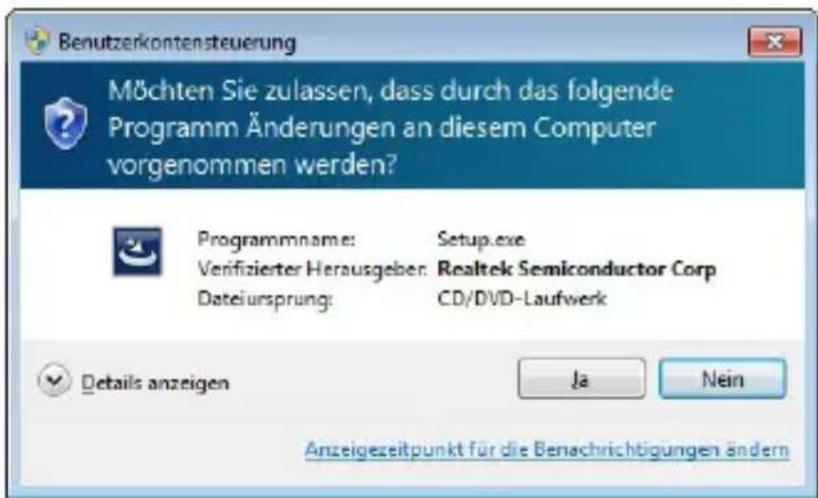

Démarrez maintainant le setup.exe. Veuillez confirmer par « Oui » la consigne de sécurité suivante.

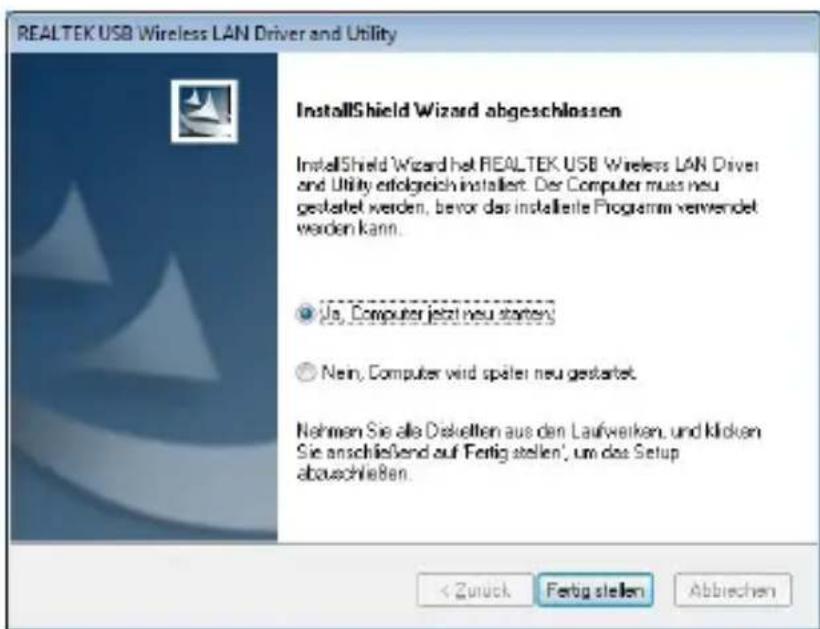

L'assistant est maintenance. Dans la fenêtre suivante, appuyez sur le bouton « Suivant » pour commencer l'installation. Choisissez « Oui, redémarrer l'ordinateur maintainant » et cliquez sur le bouton « Terminer ». ÀpRES que le système d'exploitation a été charge, l'adaptateur WLAN est fonctionnel.

4 Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pas approuve pour une utilisation en extérieur, utilisez-le exclusivement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées.

N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques. Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Ne pas utiliser l'appar-eil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière. Veillez à respecter les dispositions et les restrictions nationales. N'utilisez pas

l'appareil dans un autre but que celui indiqué dans les instructions.Cet apparéil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux. Toute modification ou réparation qui n'a pas été effectué par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie.L'utilisation de l' apparéil est réservée aux personnes qui ont lu et compris les Presents instructions. Les specifications de l' apparéil peuvent être modifiées sans notification préalable.

5 Indications de recyclage

Les apparciels électriques et électroniques ne doivent pas être jetés avec les ordures menagères, conformément à la directive DEEE. Leurs éléments doivent être recyclés ou eliminés séparément, car une élimination inappropriée d'éléments toxiques et dangereux pourrait porter préjudice à l'environnement.

Conformément à la loi relative aux apparèils électroniques, en tant que consommateur, vous étés obligé de ramener gratuitemment les apparèils électriques et électroniques arrivés en fin de vie au fabricant, au point de vente ou dans un point de collecte prévu à cet effet. La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d'utilisation et/ou l'emballage indique lesdites dispositions. Avec ce type de séparation des matières, de recyclage et d'élimination des apparèils usages, vous prenez part activement à la protection de notre environnement.

Directive DEEE: 2012/19/EUN° d'enregistrement DE: 94495668

Par la presente, la société CSL Computer GmbH & Co. KG déclare que l'appareil 28283 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/CE. Pour obtenir une déclaration de conformité dans son intégrality, contactez: CSL Computer GmbH & Co. KG, Sokelantstraße 35, 30165 Hanovre
