300703 - Drahtloser Netzwerkadapter CSL - Kostenlose Bedienungsanleitung

Produkttyp	USB-WLAN-Adapter
Marke	CSL
Modell	300703
Abmessungen (ca.)	2 cm x 1,5 cm x 0,5 cm
Gewicht (ca.)	5 g
Stromversorgung	Über USB-Anschluss (5 V, 500 mA)
Konnektivität	IEEE 802.11 b/g/n, 2,4 GHz-Band
Maximale Datenrate	300 Mbit/s (802.11n), 54 Mbit/s (802.11g), 11 Mbit/s (802.11b)
Chipsatz	Realtek RTL8192CU
Hauptfunktionen	USB 2.0 WiFi-Adapter, WPS-Unterstützung (Tastendruck-Konfiguration), Plug and Play unter Windows 8/8.1
Unterstützte Betriebssysteme	Windows XP, Windows 7, Windows 8, Windows 8.1
Drahtlossicherheit	WEP, WPA, WPA2 (Standard)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten oder Scheuermittel verwenden.
Sicherheitshinweise	Nicht öffnen, verändern oder Feuchtigkeit aussetzen. Nur in Innenräumen verwenden. Außerhalb der Reichweite von Kindern aufbewahren.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Defekt den Adapter ersetzen.
Lieferumfang	USB 2.0 WLAN-Adapter, Treiber-CD, Kurzanleitung
Allgemeine Informationen	Entspricht der WEEE-Richtlinie (2012/19/EU). Garantie: 2 Jahre (je nach Händler).

Häufig gestellte Fragen - 300703 CSL

Wie installiere ich den Adapter unter Windows 8 oder 8.1?

Unter Windows 8/8.1 erfolgt die Installation automatisch über Plug and Play. Schließen Sie den Adapter an einen freien USB-Anschluss an, warten Sie einige Minuten, der Treiber installiert sich selbst. Keine CD erforderlich.

Wie installiere ich den Adapter unter Windows XP oder Windows 7?

Legen Sie die mitgelieferte CD ein. Im Ordner Treiber starten Sie setup.exe. Folgen Sie dem Installationsassistenten, bestätigen Sie die Sicherheitsmeldungen und starten Sie den Computer neu. Nach dem Neustart ist der Adapter einsatzbereit.

Was tun, wenn die Treiber-CD verloren geht oder nicht funktioniert?

Sie können den Treiber Realtek RTL8192CU von der offiziellen CSL-Website oder vom Hersteller Realtek herunterladen. Achten Sie darauf, die mit Ihrem Betriebssystem kompatible Version auszuwählen (Windows 8/8.1, 7, XP).

Ist der Adapter mit Mac OS oder Linux kompatibel?

Nein, laut Anleitung ist der Adapter nur für Windows ausgelegt. Es werden keine offiziellen Treiber für Mac oder Linux bereitgestellt. Die Verwendung ist auf Windows-Systeme XP/Vista/7/8/8.1 beschränkt.

Wie konfiguriere ich das WLAN mit der WPS-Taste?

Drücken Sie die WPS-Taste an Ihrem Router, und drücken Sie dann innerhalb von 2 Minuten die WPS-Taste am Adapter (oder über die Software). Die Verbindung wird automatisch ohne Passwort hergestellt. Stellen Sie sicher, dass Ihr Router WPS unterstützt.

Was ist die maximale Reichweite des Adapters?

Die Reichweite hängt von der Umgebung ab (Wände, Störungen). Im Freien kann das 2,4-GHz-Signal mehrere zehn Meter erreichen. Die Datenrate nimmt mit der Entfernung ab. Für beste Leistung bleiben Sie im selben Raum wie der Router.

Warum ist meine Datenrate niedriger als angegeben?

Die theoretischen Datenraten (300 Mbit/s) werden nur unter idealen Bedingungen erreicht. In der Praxis wird die tatsächliche Datenrate durch Hindernisse, Störungen, Entfernung und die Anzahl der verbundenen Geräte reduziert. Verwenden Sie den am wenigsten ausgelasteten WLAN-Kanal.

Erwärmt sich der Adapter normal?

Ja, eine leichte Erwärmung während des Gebrauchs ist normal. Wenn der Adapter sich sehr heiß anfühlt, ziehen Sie ihn ab und überprüfen Sie, ob er nicht blockiert ist. Vermeiden Sie es, ihn direkter Sonneneinstrahlung oder in der Nähe einer Wärmequelle zu lassen.

Kann ich den Adapter mit einem USB-Verlängerungskabel verwenden?

Ja, es ist möglich, ein USB-Verlängerungskabel zu verwenden, um die Position der Antenne zu verbessern. Verwenden Sie ein hochwertiges Kabel (maximal 5 Meter), um Signalverluste zu vermeiden.

Wie behebe ich Probleme mit zeitweiliger Verbindung?

Versuchen Sie die folgenden Lösungen: 1) Ziehen Sie den Adapter ab und wieder an. 2) Installieren Sie den Treiber neu. 3) Wechseln Sie den USB-Anschluss (bevorzugen Sie einen USB 2.0-Anschluss). 4) Aktualisieren Sie den Treiber Ihres Mainboards. 5) Entfernen Sie den Adapter von Störquellen (Mikrowellen, schnurlose Telefone).

BEDIENUNGSANLEITUNG 300703 CSL

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit Ihrerworbenen Gerät haben werden,esen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• USB 2.0 WLAN-Adapter
  Treiber-CD
• Kurzanleitung

2 Technische Daten

Anschluss USB 2.0 Hi-Speed
Datenübertragungsrate	· IEEE 802.11n: bis zu 300Mbit/s* · IEEE 802.11g: bis zu 54Mbit/s* · IEEE 802.11b: bis zu 11Mbit/s* *Übertragungsrate variiert je nach Entfernung und äußeren Störeinflüssen
Chipsatz Realtek RTL8192CU
Frequenzband 2,4GHz
Features WPS PBC – Konfiguration per Knopfdruck

3 Treiber-Installation

Nehmen Sie den WLAN-Adapter aus der Verpackung und schreiben Sie das Gerät an einem freien USB-Port an ihren Computer an. Mittels „Plug and Play" kann dies auch im laufenden Betrieb geschehen.

Hinweis: Sollten Sie das Betriebssystem Microsoft Windows 8 oder Windows 8.1 verwenden, erfolgt die Installation der Gerätetreiber vollautomatisch. Der WLAN-Adapter ist nach weniger Minuten einsatzbereit.

Falls Sie Windows XP oder Windows 7 verwenden, fahren Sieitte mit der Insta Ilation wie beschrieben fort.

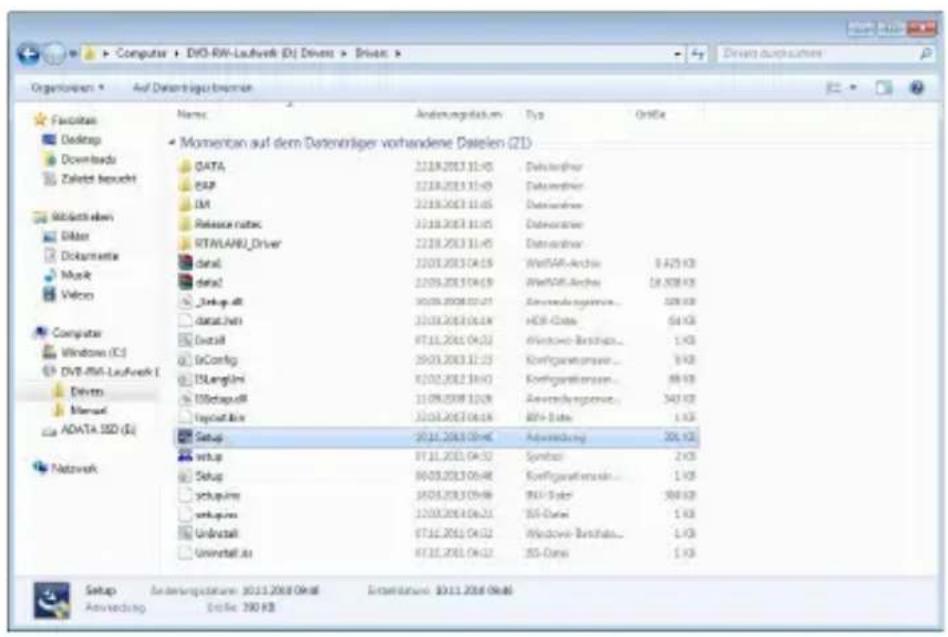

Legend Sie die Treiber-CD in das Laufwerk ein. Rufen Sie den Inhalt der Treiber-CD auf und navigieren Sie in den Unterordner „Drivers".

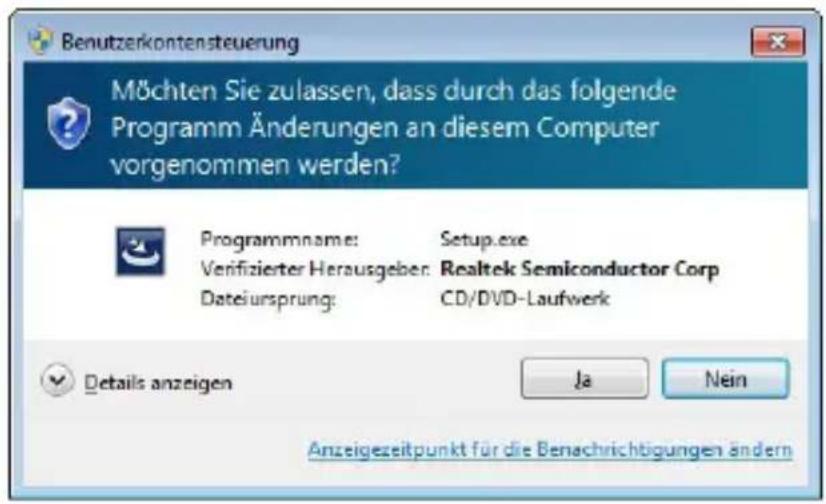

Starten Sie nun die Setup.exe.itte bestätigen Sie den darauf folgenden Sicherheitshinweis mit „Ja".

Der Installationsassistent wird nun gestartet. Drücken Sie im darauf folgenden Fenster auf die Schaltfläche „Weiter“, um die Installation zu beginnen.

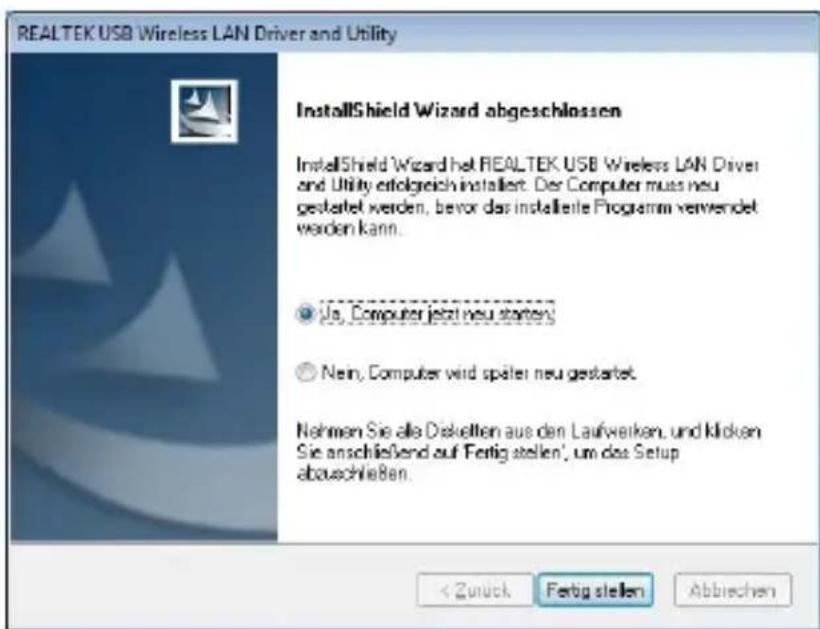

Wahlen sie „Ja, Computer jetzt neu starten" aus und klichen Sie auf die Schaltfläche „Fertig stellen". Nachdem das Betriebssystem geladen worden ist, ist der WLAN-Adapter betriebsbereit.

4 Sicherheitschinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzuneh men. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturesn fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen konnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollt nicht benutzt werden, wenn es einen Stoff abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sieitte die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung be schreiben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jege Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

5 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 94495668

Hiermit erklart die Firma CSL Computer GmbH & Co. KG, dass sich das Gerät 28283 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen der Richtlinie 1999/5/EG befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: CSL Computer GmbH & Co. KG, Sokelantstraße 35, 30165 Hannover
