Type de produit	Robot nettoyeur de piscine automatique
Marque	Maytronics
Modèle	Dolphin S200 (équivalent Basic 10/Classic 10/Classic 10+)
Protection moteur	IP68 (étanche)
Profondeur de fonctionnement	0,4 m à 5 m
Alimentation électrique	100-125 VAC ou 200-230 VAC, 50/60 Hz
Sortie alimentation	< 30 VDC, IP54
Câble flottant	Longueur adaptée à la piscine (déroulé complètement)
Système de filtration	Double filtration avec panier et panneaux ultrafins
Brossage	Brosses actives pour parois et fond
Cycle de nettoyage	Automatique, durée variable selon programme
Température de l'eau	6 °C à 35 °C
pH recommandé	7,0 - 7,8
Chlore max	4 ppm
Salinité max (NaCl)	5000 ppm
Composants principaux	Robot, alimentation, câble flottant, kit de filtrage, option caddy
Entretien	Nettoyage du panier de filtrage après chaque cycle, nettoyage périodique des panneaux ultrafins
Sécurité	Alimentation avec disjoncteur différentiel, déconnexion avant entretien, ne pas entrer dans l'eau pendant fonctionnement
Stockage hors saison	À l'abri du soleil et du gel, entre 5 °C et 45 °C, câble enroulé sans plis

FOIRE AUX QUESTIONS - Dolphin S200 MAYTRONICS

Comment démarrer le robot Dolphin S200 ?

Placez l'alimentation à au moins 3,5 m du bord de la piscine, déroulez complètement le câble flottant et connectez-le à l'alimentation. Branchez l'alimentation sur une prise protégée par un disjoncteur différentiel, puis allumez-la. Introduisez le robot dans l'eau et laissez-le descendre. Le cycle de nettoyage démarre automatiquement.

Comment nettoyer le panier de filtration ?

Éteignez et débranchez l'alimentation. Ouvrez le couvercle des filtres, soulevez le panier intérieur, ouvrez le loquet pour vider les déchets. Nettoyez le panier avec un jet d'eau. Pour un nettoyage périodique (au moins une fois par mois), démontez les 4 panneaux ultrafins en suivant l'ordre 1-2-3-4 et nettoyez-les.

Que faire si le robot ne se déplace pas ?

Vérifiez que le câble flottant est bien connecté à l'alimentation et que celle-ci est allumée. Débranchez l'alimentation, ouvrez le compartiment de l'hélice et enlevez tout obstacle. Vérifiez également que les chenilles ou roues ne sont pas bloquées.

Le robot tourne sur lui-même, que faire ?

Un panier de filtration bouché ou des débris dans l'hélice peuvent en être la cause. Nettoyez le panier et retirez les débris du compartiment de l'hélice (fig. 7.2.1 et 7.2.2). Vérifiez également que l'alimentation est placée de manière à permettre au robot d'atteindre toute la surface et que l'eau respecte les paramètres (chlore, pH, température).

Comment nettoyer l'hélice du robot ?

Assurez-vous que l'alimentation est éteinte et débranchée. Ouvrez le compartiment de l'hélice et retirez les déchets accumulés. Remontez ensuite le compartiment en suivant les instructions (fig. 7.2.1 et 7.2.2).

Pourquoi le robot ne grimpe-t-il pas sur les parois ?

Un panier de filtration bouché, des algues sur les murs, un pH incorrect ou des débris dans l'hélice peuvent en être la cause. Nettoyez le panier, brossez les parois si nécessaire, ajustez le pH entre 7,0 et 7,8 et vérifiez l'hélice.

Comment ranger le robot hors saison ?

Assurez-vous que le robot est vidé de toute eau. Nettoyez soigneusement les paniers et panneaux de filtration et remettez-les en place. Enroulez le câble sans plis et stockez le robot dans un endroit protégé, à l'abri du soleil, des intempéries et du gel, à une température entre 5 °C et 45 °C.

Quels sont les paramètres d'eau recommandés ?

Chlore : 4 ppm maximum, pH : 7,0 - 7,8, température : 6-35°C, salinité (NaCl) : 5000 ppm maximum. Des valeurs incorrectes peuvent nuire aux performances du robot.

Le câble fait des plis, comment les éliminer ?

Déroulez complètement le câble et laissez-le tendu au soleil pendant une journée. Les plis devraient disparaître. Évitez de replier le câble lors du rangement.

Que faire si le robot ne nettoie qu'une partie de la piscine ?

Vérifiez la position de l'alimentation : placez-la au milieu du grand côté de la piscine pour une couverture optimale. Assurez-vous que suffisamment de câble flottant est déroulé. Nettoyez également le panier de filtration.

MODE D'EMPLOI Dolphin S200 MAYTRONICS

Nettoyeur de piscine robotique
Basic 10/Classic 10/Classic 10+
Mode d'emploi

Table des matieres

1. INTRODUCTION 3
2. SPECIFICATIONS 3
3. AVERTISSEMENTS ET MESURES DE PRECAUTION 3

3.1 Avertissements 3
3.2 Mesures de précaution 3

1. PIECES DU NETTOYEUR DE PISCINE 4
2. UTILISATION DU NETTOYEUR DE PISCINE 5

5.1 Preparation 5
5.2 Introduction du nettoyeur dans la piscine 6
5.3 Voyants lumineux - pour modèle Classic 10+ uniquement 6
5.4 Sortie du nettoyeur hors de la piscine 7

1. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE 8

6.1 Nettoyage après usage 8
6.2 Nettoyage periodique 9

1. NETTOYAGE DE L'HELICE 10
2. RANGEMENT HORS SAISON 11
3. DEPANNAGE 12

Nettoyeur de piscine robotique Basic 10/Classic 10/Classic 10+

Mode d'emploi

1. INTRODUCTION

Nous vous remercions d'avoir besoin le nettoyeur de piscine robotique Maytronics.

Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration fiable pour toutes les piscines et son brossage actif améliorent l'hygiene de la piscine.

Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissant des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez leoisir d'appréciéer votre bain en toute confiance de nager dans une piscine tout à fait propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0,4 m (1,33 ft)

Profondeur maximale: 5m (16,4 ft)

Alimentation numérique

Entrée : 100 VAC - 125 VAC ou 200 VAC - 230 VAC

50 Hz - 60 Hz

Sortie: <30 VDC

IP54

3. AVERTISSEMENTS ET MESURES DE PRECAUTION

3.1 Avertissements

• Utilisez exclusivement l'alimentation d'origine qui vous a été fournie
  Assurez-vous que la prise electrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel
• Gardez l'alimentation à distance de toute eau stagnante
• Placez l'alimentation à une distance de 3,5 m (12 ft) au moins du bord de la piscine
• Ne pas entraer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement
• Débranche l'alimentation avant toute opération d'entretien
• Gardez le robot nettoyeur de piscine hors de portée des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'ils n'aient fait l'objet d'une première supervision ou n'aient reçu des instructions concernant l'emploi du robot.

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'etat de l'eau remplit les conditions suivantes :

Chlore 4 ppm maxmum

pH 7,0 - 7,8

Température 6-35°C (43-95°F)

NaCl 5000 ppm maximum

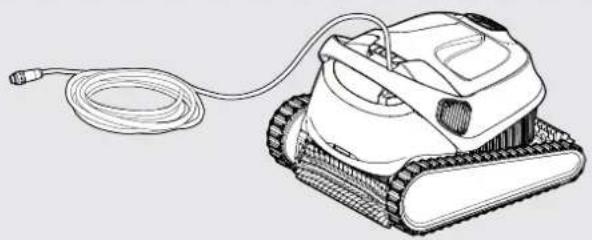

4. PIECES DU NETTOYEUR DE PISCINE

Nettoyeur de piscine du modele Basic 10/Classic 10/Classic 10+

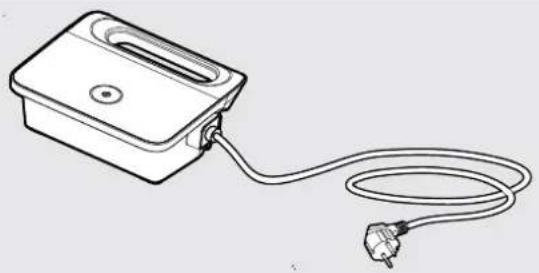

Alimentation

Options de filtrage

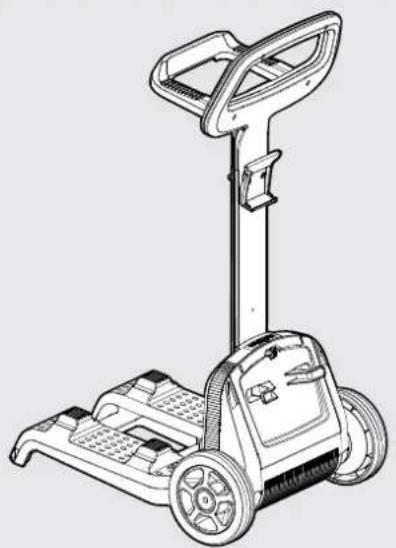

Caddy kit - optionnel

5. UTILISATION DU NETTOYEUR DE PISCINE

5.1 Préparation

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes :

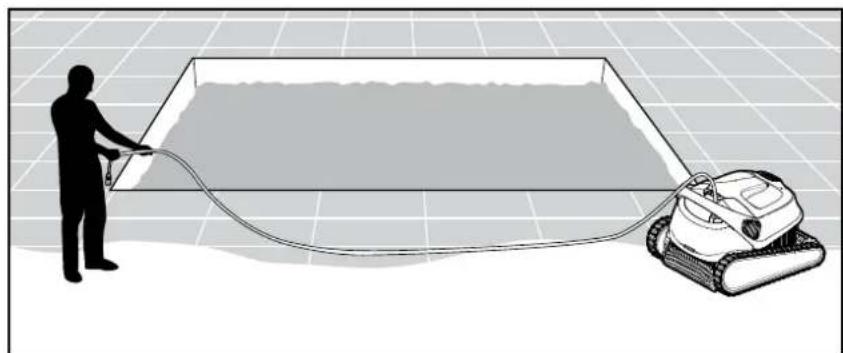

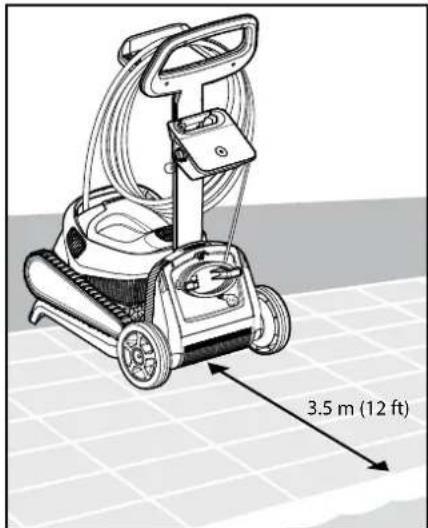

5.1.1 Placez l'alimentation à peu puis au milieu de la longueur de la piscine, à une distance de 3.5m (12 ft) du bord de celle-ci.

5.1.2 Déroulez complètement le cable et déployez-le de façon à ce qu'il ne compte pas de replis.

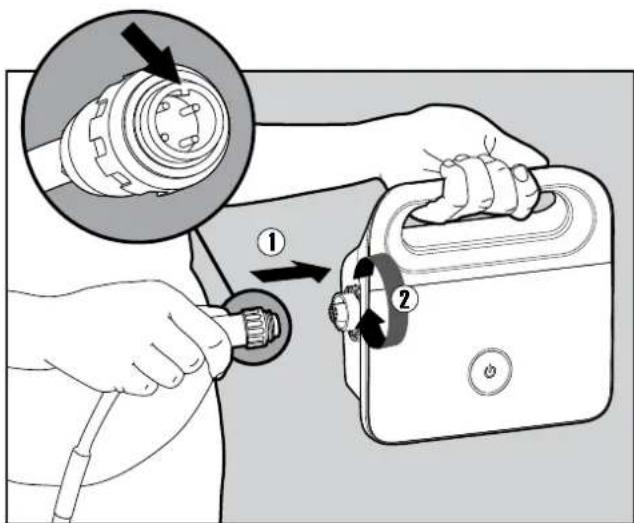

5.1.3 Connectez le cable flottant à l'alimentation, alignez l'ergot du connecteur avec l'encôche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2).

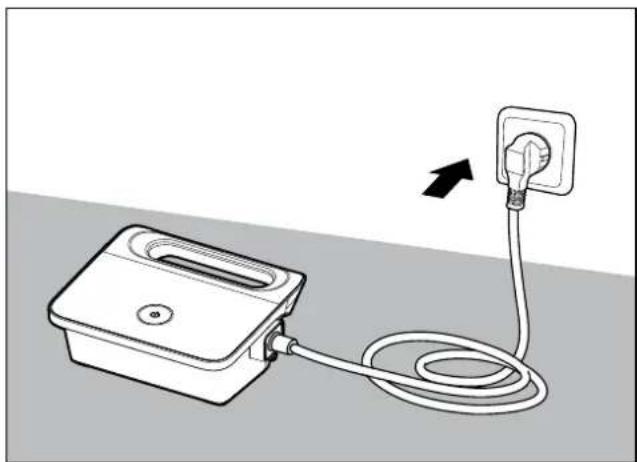

5.1.4 Branchez l'alimentation sur une prise de courant, en la laissant sur la position eteinte.

5.2 Introduction du nettoyeur dans la piscine

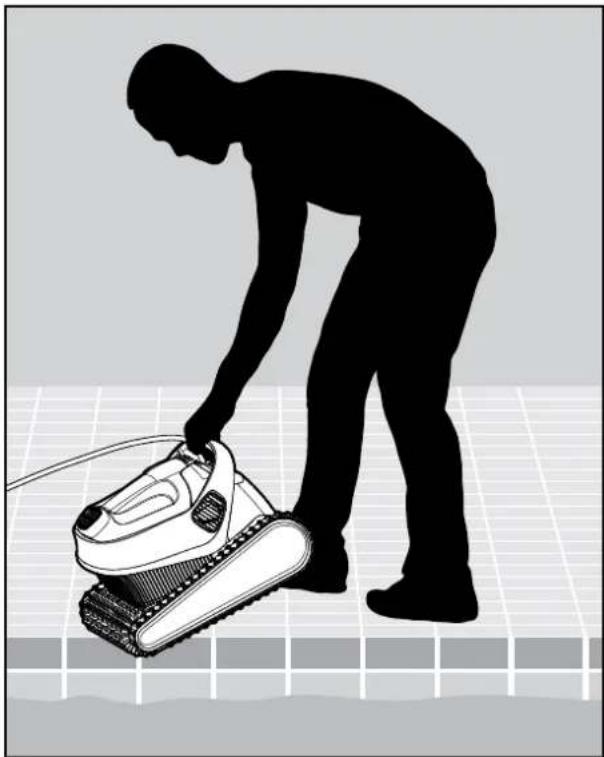

5.2.1 Introduisez le nettoyeur dans la piscine. Lâché-à et laissez-le descendre jusqu'au fond. Assurez-vous que le cable flottant ne rencontre pas d'obstruction.

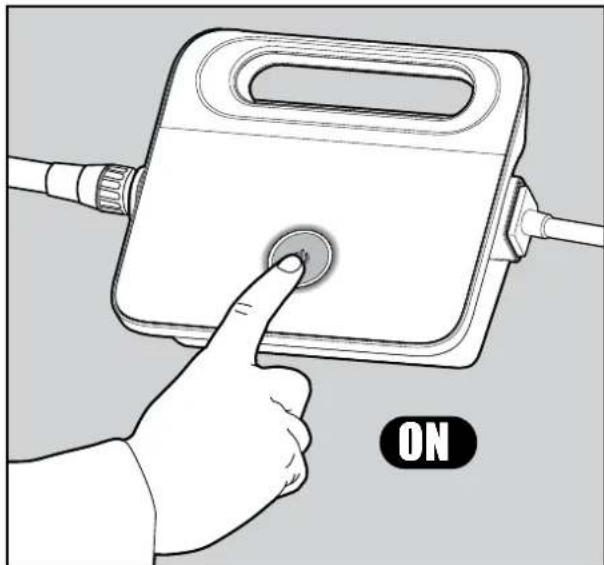

5.2.2 Allumez l'alimentation. Le nettoyeur se met à fonctionner jusqu'à ce qu'il compte le cycle de nettoyage.

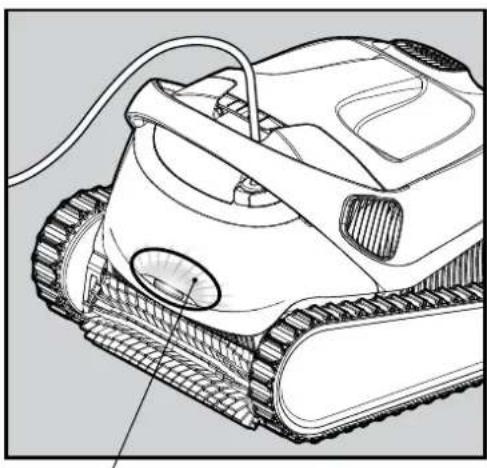

5.3 Voyants lumineux - pour model Classic 10+ uniquement

Voyant Indication
Bleu clignotant Fonctionnement normal du nettoyeur de piscine
Vert clignotant	Communication de la télécommande ou du téléphone intelligent avec le nettoyeur de piscine

5.3.1 Voyants lumineux.

5.4 Sortie du nettoyeur hors de la piscine

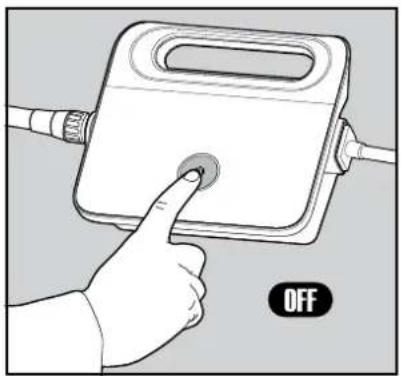

Eteignez l'alimentation et débranchez le cable de la prise de courant.

5.4.1

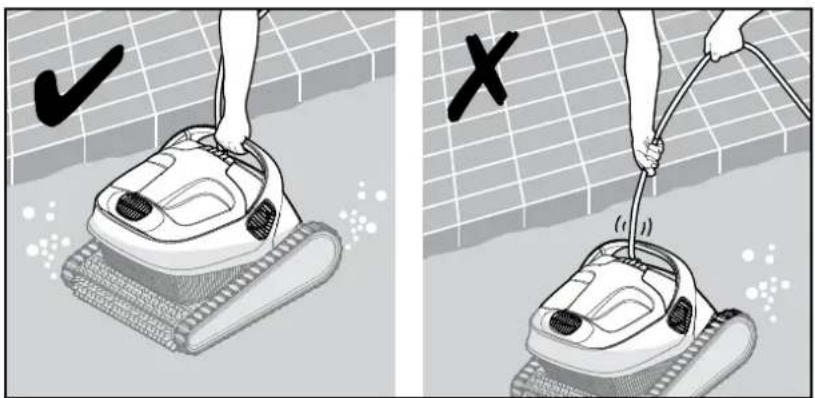

5.4.2 Au moyen du cable flottant, rapprochez le nettoyeur du bord de la piscine.

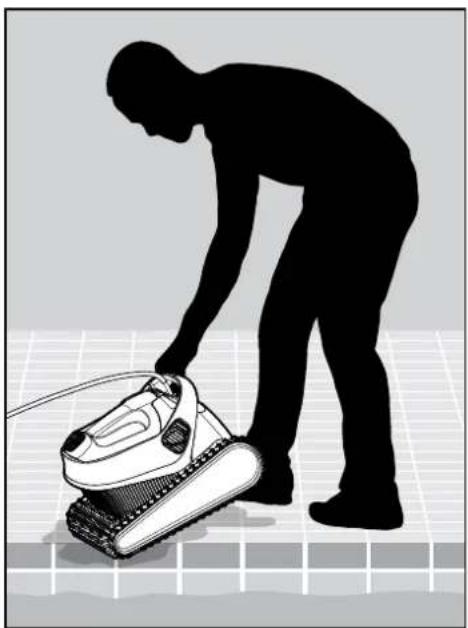

Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine.

NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT.

5.4.3 Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE

Assurez-vous que l'alimentation est eteinte et debranchee.

Il est fortement recommandé de nettoyer le filtré après chaque cycle de nettoyage.

Attention: Ne laissez pas les panneaux de filtrage sécher avant de les nettoyer.

6.1 Nettoyage après usage - Désassemblage et nettoyage du panier à double filtrage

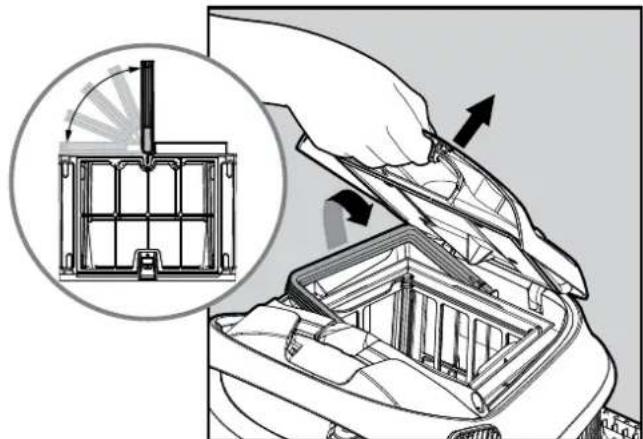

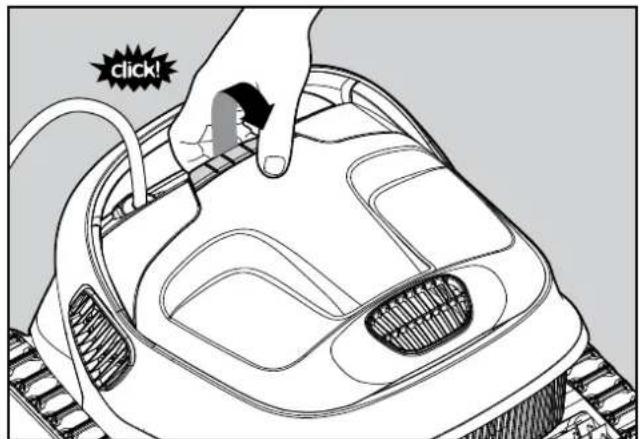

6.1.16 Cuvrez le couvercle des filtres. Lors de l'ouverture du

covercle des filtres, la poignee se soulve independament.

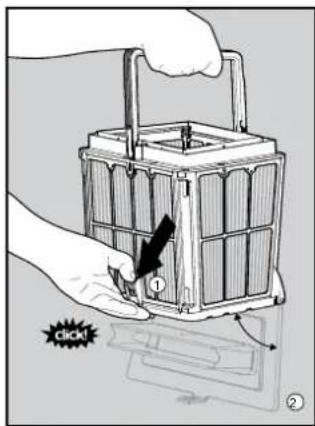

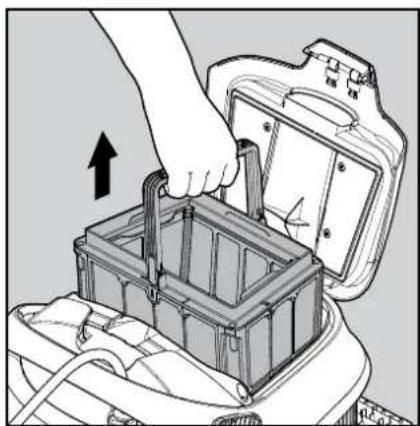

6.1.36 Soulevez le panier. Ouvrez le loquet pour relacher le panneau du bas et extraire les déchets.

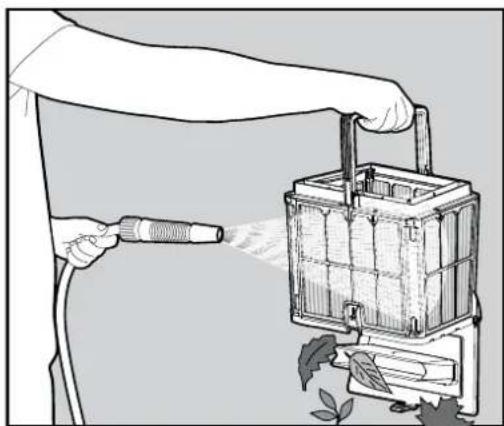

6.1.5 Nettoyez le panier de filtrage au moyen d'un jet d'eau.

6.2 Nettoyage périodique - commande au moins une fois par mois

Démontez les 4 panneaux ultrafins du panier extérieur, en suivant la procédure:

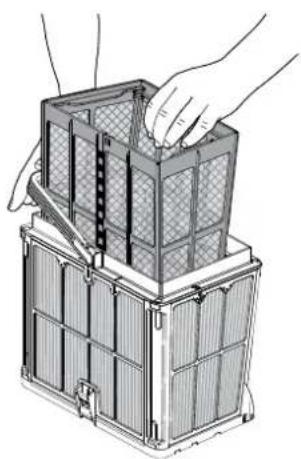

6.2.16 En tenant la poignee baissee, sortez le panier interieur.

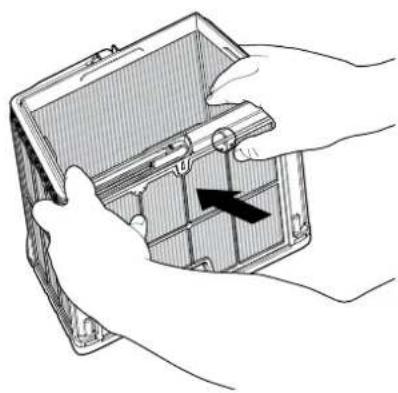

Démontez les panneaux : commencez par presser sur le panneau 1 avec vos pouces.

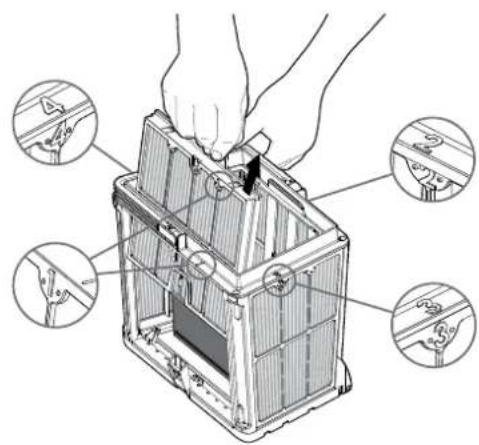

6.2.3 Continue à démonter les paniers dans l'ordre des nombres: 2 3 4 .

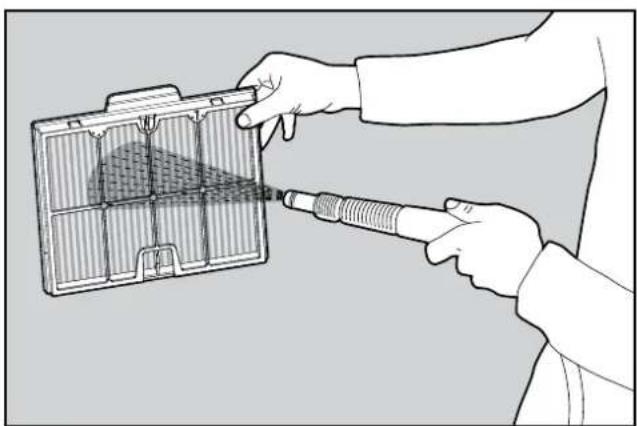

6.2.4 Nettoyez les panneaux de filtrage au moyen d'un jet d'eau.

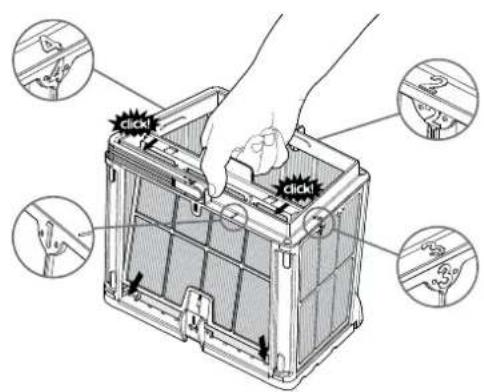

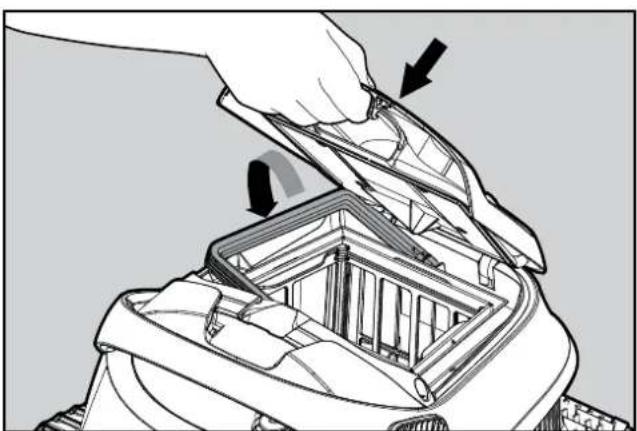

6.2.5 Remettez les panneaux de filtrage en place dans l'ordre suivant: 4 3 2 1

6.2.6 Replacez le panier de filtrage interieur, reinserez l'assemblage de filtrage dans le nettoyeur et fermez le couvercle.

7. NETTOYAGE DE L'HELICE

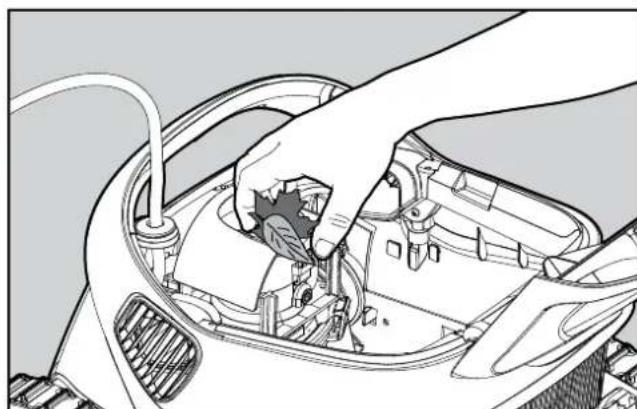

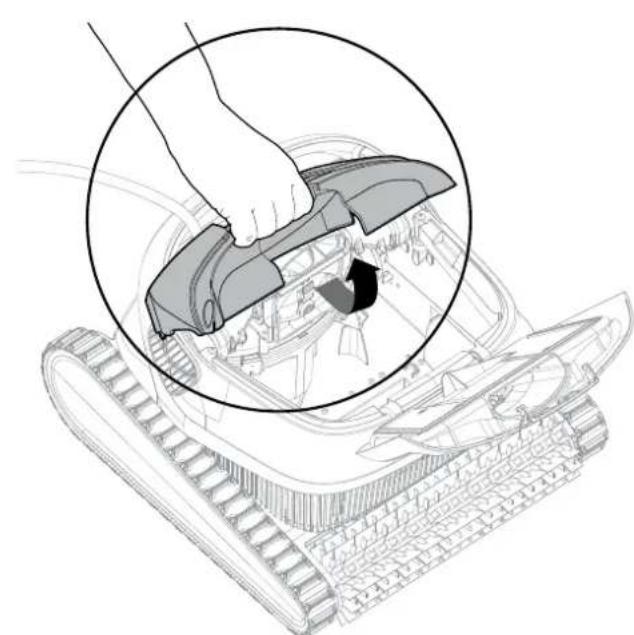

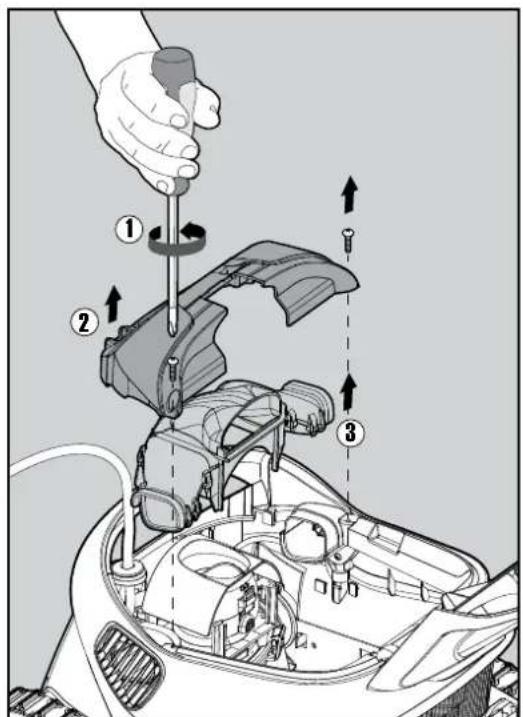

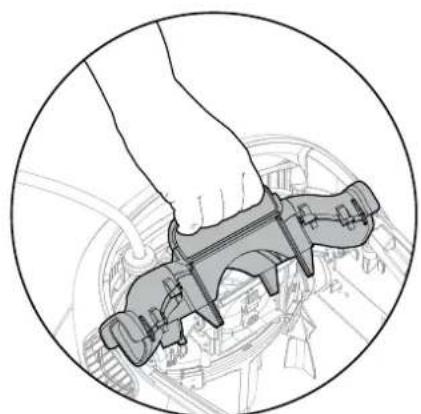

7.1 Si vous remarquez que des déchets sont pris dans l'hélice:

Assurez-vous que l'alimentation est eteinte et debranchee.

Enlevez les déchets pris dans l'hélice selon la procédure suivante:

7.1.17

7.1.37

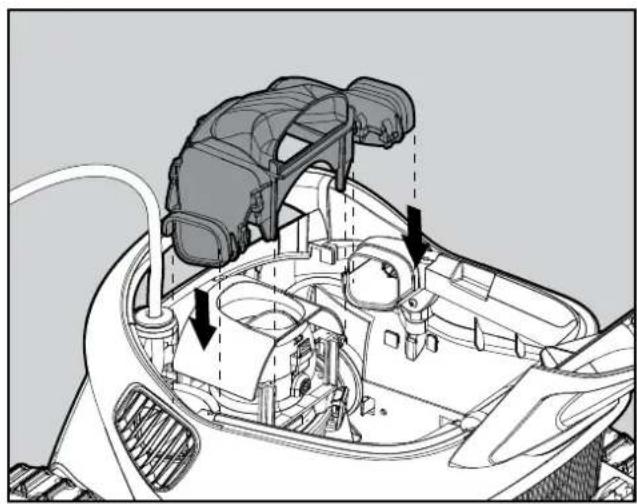

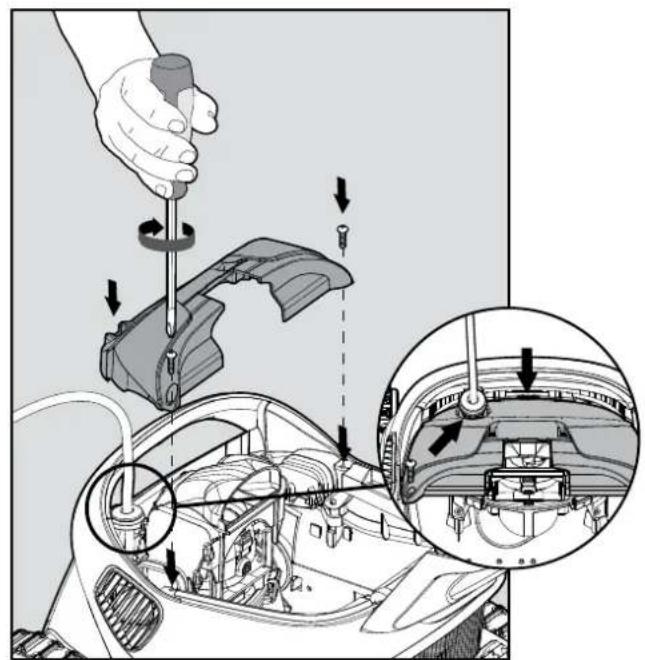

7.2 Remontez le compartment de l'hélice selon la procédure suivante :

7.2.1

7.2.2

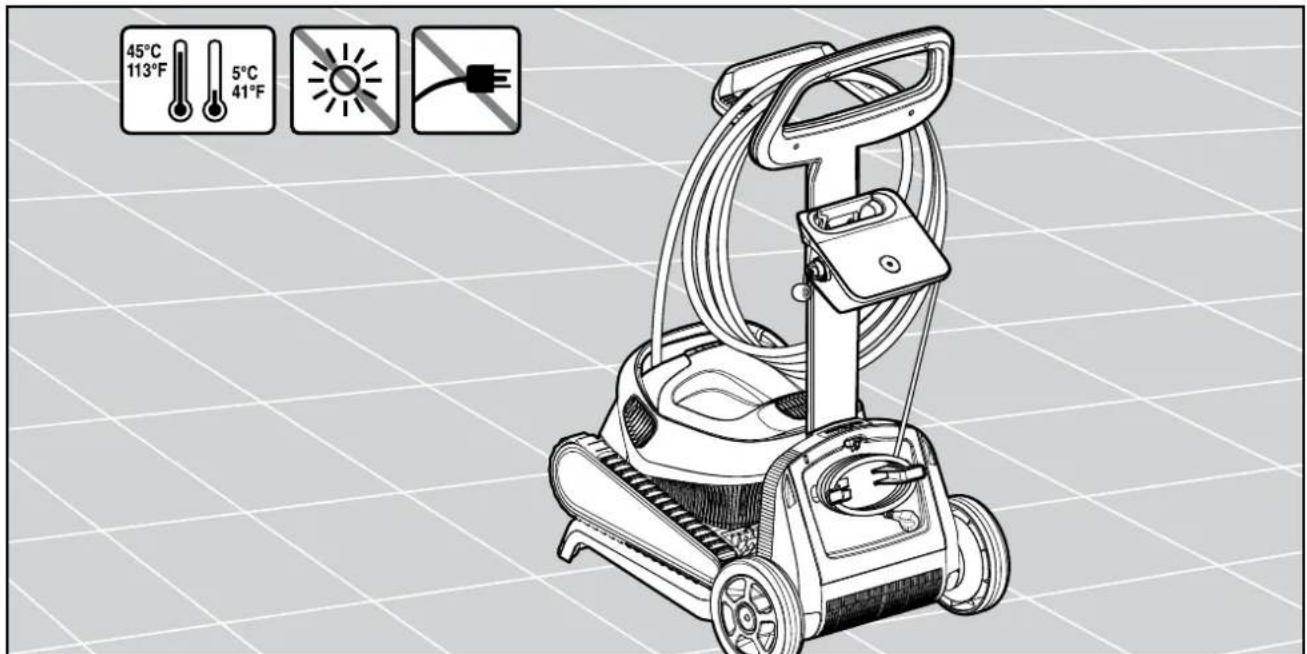

8. RANGEMENT HORS SAISON

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine
- Nettoyez bien les paniers et les panneaux de filtrage, puis remettez-les en place
- Enroulez soigneusement le cable de façon à ce qu'il ne compte pas de replis
- Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5^ - 45^ (41°F - 113°F)

9. DEPANAGE

Si les solutions sugérées ne résolvent pas le problème, veuilles contacter votre distributeur ou le centre de service.

Symptôme Cause	Possible Action correctrice
L'alimentation ou sontant d'allumage ne fonctionnent pas.	Pas de tension dans la prise du mur.L'alimentation n'a pas eté allumée.Le cable d'alimentation n'est pas bien branché dans la prise.	Vérifiez qu'il y a du courant dans la prise.Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé.Vérifiez que le cable d'alimentation est bien branché à fond dans la prise.Eteignez l'alimentation. Attendez 30 secondes, puis rallumez.
Le nettoyeur de piscine ne se déplace pas.	Le cable flottant n'est pas bien connecté à la prise de l'alimentation.Un obstacle obstrue l'hélice, les chenilles ou les roues.	Vérifiez que le cable flottant est bien branché à fond dans la prise de l'alimentation.Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifie qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues.
Le nettoyeur de piscine tourne sur lui-même.	Panier de filtrage bouché.Iy a des déchets pris dans le couvercle ou le compartment de l'hélice.Position incorrecte de l'alimentation.L'eau de la piscine ou les algues dépassent les valeurs spécifiées.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2).Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Corrigez l'état de l'eau et de la piscine.
Le nettoyeur de piscine tourne ou se déplace dans une seule direction.	Il y a des déchets pris dans le couvercle ou le compartment de l'hélice.	Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2).
Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.	Panier de filtrage bouché.Iy a des déchets pris dans le couvercle ou le compartment de l'hélice.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2).
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.	Position incorrecte de l'alimentation.Une longueur insuffisante du cable flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.	Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Vérifiez qu'il y a une longueur suffisante de cable flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine.Nettoyez le panier de filtrage.
Le cable compte des replis.	Panier de filtrage bouché.Iy a des déchets pris dans le couvercle ou le compartment de l'hélice.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2).Pour éliminer les replis, tendez le cable complètement et laissez-le ainsi pendant une journée au soleil.
Le nettoyeur de piscine ne grimpe pas sur les murs.	Panier de filtrage bouché.Algues sur les murs.Valeur incorrecte du pH.Iy a des déchets pris dans le couvercle ou le compartment de l'hélice.	Nettoyez le panier de filtrage.Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des alges, rendant les murs glissants. Si c'est le cas, corrigez, puis Brossez les murs.Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2).
