Type de produit	Détecteur industriel pour vérins hydrauliques
Marque	IFM
Modèle	M9H202
Usage prévu	Détection sans contact de métaux ferromagnétiques (métaux FE) avec signal de commutation
Principe de détection	Sans contact
Matériaux détectés	Métaux ferromagnétiques
Type de sortie	Signal de commutation
Type de montage	Vissage dans filetage M
Ajustement (série MFH)	Ajustable à la tige de piston par profondeur de vissage
Butée fixe (série M9H)	Montage avec butée fixe
Couple de serrage	Selon fiche technique
Raccordement électrique	Par électricien qualifié, mettre l'installation hors tension, respecter les règlements
Entretien	Aucun entretien nécessaire
Réparation	Uniquement par le fabricant
Sécurité	Ne pas visser trop profondément pour éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre
Élimination	Élimination écologique selon les règlements nationaux en vigueur
Informations supplémentaires	Notice, données techniques et homologations via code QR ou www.ifm.com

FOIRE AUX QUESTIONS - M9H202 IFM

Comment installer le détecteur M9H202 ?

Pour les appareils sans butée (MFH), vissez l'appareil dans le filetage M après avoir positionné la tige du vérin dans la position finale. Dévisser d'un demi-tour (~0,5 mm) pour éviter une détérioration, puis serrer l'écrou de fixation au couple indiqué dans la fiche technique. Pour les appareils avec butée (M9H), vissez directement et serrez au couple prescrit.

Quel type de métal le détecteur détecte-t-il ?

Il détecte uniquement les métaux ferromagnétiques (métaux FE), comme l'acier ou le fer.

Faut-il un entretien régulier pour ce détecteur ?

Non, l'appareil ne nécessite aucun entretien.

Comment raccorder électriquement le M9H202 ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension, puis connectez l'appareil selon les indications de la fiche technique ou de l'étiquette.

Que faire en cas de dysfonctionnement ?

L'appareil ne doit être réparé que par le fabricant. Contactez le service après-vente IFM.

Peut-on réparer l'appareil soi-même ?

Non, la réparation doit exclusivement être effectuée par le fabricant.

Comment éliminer le détecteur en fin de vie ?

Assurez-vous d'une élimination écologique selon les règlements nationaux en vigueur.

Où trouver la notice complète du M9H202 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou via le code QR présent sur l'appareil ou l'emballage.

Quelles sont les fonctions principales de l'appareil ?

L'appareil détecte sans contact la position de la tige de piston ou d'éléments ferromagnétiques et fournit un signal de commutation.

Quelles précautions de sécurité prendre lors de l'installation ?

Ne vissez pas l'appareil trop profondément pour éviter des dommages mécaniques. Respectez les règlements nationaux et internationaux pour l'installation électrique et faites appel à un électricien qualifié.

MODE D'EMPLOI M9H202 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

3.1 Installation d'appareils sans butée (MFH)

1 : Détecteur
2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

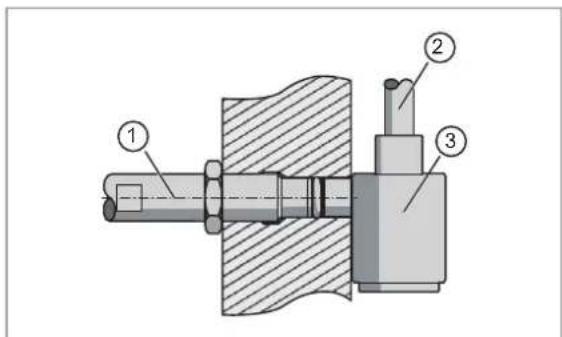

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

1 : Capteur
2 : Tige de vérin
3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter.
▶ Visser l'appareil jusqu'en butée.
Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique.
▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

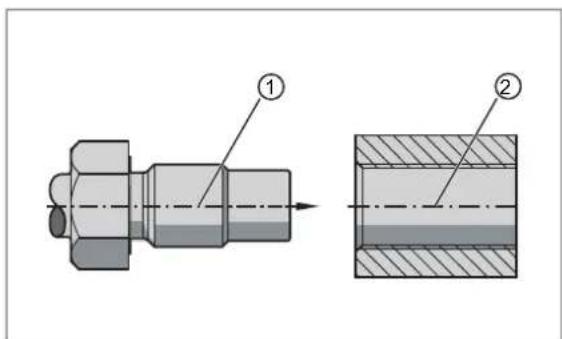

3.2 Installation d'appareils avec butée (M9H)

1 : Détecteur
2 : Raccord à souder

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

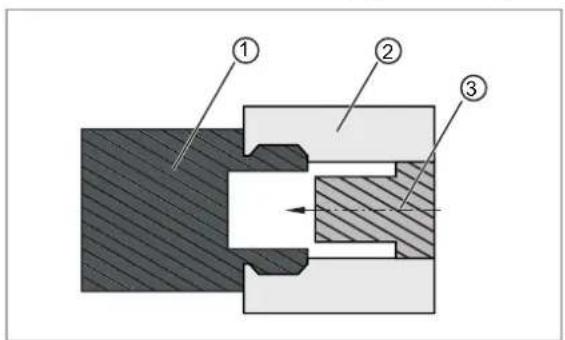

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

1 : Détecteur
2 : Bloc à visser
3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
