MODE D'EMPLOI M9H203 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

3.1 Installation d'appareils sans butée (MFH)

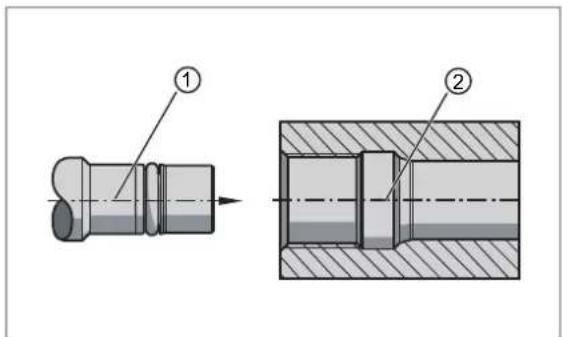

1 : Détecteur
2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

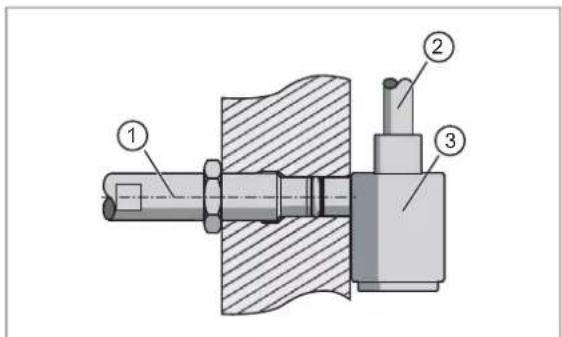

1 : Capteur
2 : Tige de vérin
3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter.
▶ Visser l'appareil jusqu'en butée.
Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique.
▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

3.2 Installation d'appareils avec butée (M9H)

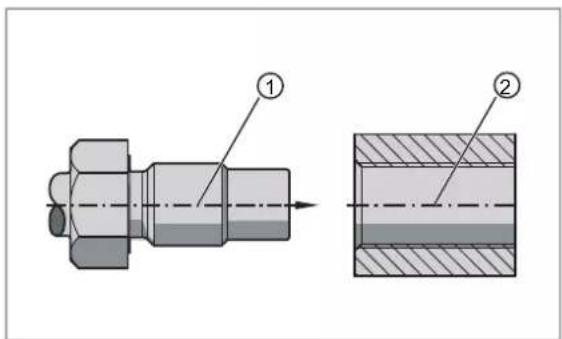

1 : Détecteur
2 : Raccord à souder

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

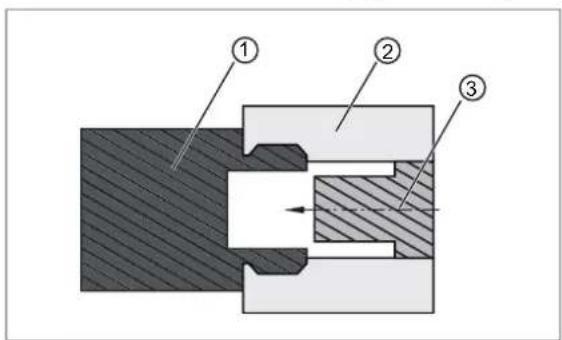

1 : Détecteur
2 : Bloc à visser
3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
