MK5265 - Détecteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur magnétoinductif pour vérins
Marque	IFM
Modèle	MK5265
Fonction principale	Détection de la position du piston d'un vérin via un aimant torique
Alimentation	DC 10-30 V
Sortie	Commutation (PNP/NPN selon modèle)
Indication LED	Oui, allumée lorsque la sortie est commutée
Raccordement	Câble avec code couleur (selon étiquette)
Indice de protection	IP67
Température de fonctionnement	-25 °C à 70 °C
Matériau du boîtier	Plastique
Poids	Environ 30 g
Dimensions (approx.)	30 x 10 x 10 mm
Montage	Sur vérin à corps non magnétisable, rainure, avec accessoire de mémorisation
Instructions de sécurité	Mettre hors tension avant raccordement ; éviter proximité de composants magnétisables
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Réparabilité	Non réparable, remplacer l'appareil en cas de défaut
Accessoires	Adaptateurs de montage disponibles sur www.ifm.com/accessory

FOIRE AUX QUESTIONS - MK5265 IFM

Comment installer le détecteur MK5265 sur un vérin ?

Fixez le détecteur sur le vérin en positionnant la face active à l'endroit où la position du piston doit être détectée. Utilisez les adaptateurs de montage disponibles sur ifm.com.

Que faire si la LED ne s'allume pas ?

Vérifiez le raccordement électrique et l'alimentation. Assurez-vous que le piston est dans la position à détecter et que l'aimant torique est présent. Si la LED reste éteinte, le détecteur est peut-être défectueux.

Quelle est la plage de détection de ce détecteur ?

La plage de détection dépend de l'aimant du vérin et de l'épaisseur de la paroi. En général, elle est de quelques millimètres. Référez-vous aux spécifications du vérin.

Peut-on utiliser ce détecteur avec n'importe quel vérin ?

Non, il est utilisable uniquement avec des vérins à corps non magnétisable (par ex. aluminium, plastique). Le piston doit être équipé d'un aimant torique.

Comment mémoriser la position du détecteur ?

Après avoir positionné le détecteur avec précision à l'aide de la LED, fixez-le solidement dans la rainure. Utilisez ensuite l'accessoire de mémorisation fourni pour verrouiller la position.

Quels sont les codes couleur des fils ?

Les codes couleur sont indiqués sur l'étiquette du détecteur. Généralement, le marron est pour l'alimentation positive, le bleu pour le négatif, et le noir pour la sortie.

Le détecteur est-il résistant à l'eau ?

Oui, le détecteur possède un indice de protection IP67, ce qui le rend résistant à la poussière et à l'immersion temporaire dans l'eau.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, le détecteur peut être défectueux. Il n'est pas réparable, remplacez-le par un modèle identique.

Puis-je régler la sensibilité du détecteur ?

Non, la sensibilité n'est pas réglable. La détection est activée lorsque l'aimant du piston passe à proximité de la face active. La LED indique l'état de commutation.

Où trouver des accessoires de montage ?

Les adaptateurs de montage sont disponibles sur le site ifm.com dans la rubrique accessoires. Vous pouvez également contacter le service client IFM.

MODE D'EMPLOI MK5265 IFM

Détecteur magnétoinductif

pour vérins

efector120®

FR

Emploi prescrit par les usages

Le détecteur pour vérins signale la position du piston d'un vérin.

Le détecteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

- Utilisable avec tous les vérins à corps non magnétisable.

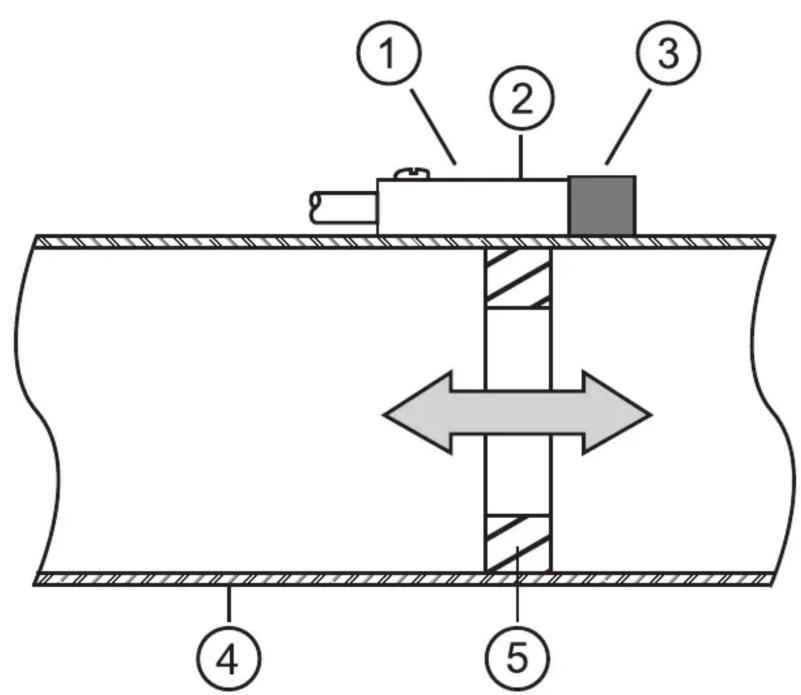

1: Détecteur
2: Face active
3: Accessoire de mémorisation
4: Paroi du vérin
5: Piston du vérin avec aimant torique

Montage

Fixer le détecteur sur le vérin. Positionner la face active à l'endroit où la position du piston doit être détectée. Vous trouverez une sélection d'adaptateurs de montage sur www.ifm.com/accessory.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

Raccordement strictement selon les indications de l'étiquette. Couleur des fils pour détecteurs avec sortie sur câble:

Réglage / fonctionnement

1. Mettre le piston dans la position à détecter.
2. Positionner le détecteur de manière précise à l'aide de l'indication par LED : La LED est allumée lorsque la sortie est commutée.
3. Fixer le détecteur dans la rainure de manière fiable.
4. Mémoriser la position du détecteur en utilisant l'accessoire de mémorisation.

Le montage du vérin à proximité immédiate de composants magnétisables peut entraîner des changements du comportement de commutation du détecteur.
