| Type de produit | Détecteur industriel de proximité inductif |
| Marque | IFM |
| Modèle | IFS731 |
| Technologie de détection | Inductif |
| Type de sortie | PNP / NPN (selon câblage) |
| Portée de détection (encastrable) | 4 mm |
| Portée de détection (non encastrable) | 7 mm |
| Diamètre de filetage | M12 x 1 |
| Matériau du boîtier | Acier inoxydable |
| Indice de protection | IP67 |
| Tension d'alimentation | 10 – 30 V DC |
| Courant de sortie maximal | 200 mA |
| Température de fonctionnement | -25 °C à +70 °C |
| Type de raccordement | Câble 4 mm, 2 m |
| Couple de serrage maximal | 25 Nm |
| Couple de serrage recommandé | 12,5 Nm (50% du max) |
| Influences mutuelles | Respecter les distances minimales |
| Sécurité | Lire attentivement les consignes |
| Nettoyage | Chiffon doux et sec |
| Pièces détachées | Non disponibles séparément |
| Réparabilité | Appareil non réparable, remplacer |
FOIRE AUX QUESTIONS - IFS731 IFM
Questions des utilisateurs sur IFS731 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur industriel au format PDF gratuitement ! Retrouvez votre notice IFS731 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IFS731 de la marque IFM.
MODE D'EMPLOI IFS731 IFM
Notice d'utilisation
IFSxxx
IGSxxx
IISxxx
1 Consignes de sécurité
- Lire attentivement les instructions et les précautions avant d'installer et d'utiliser le détecteur.
- Conserver ce document pour toute référence ultérieure.
2 Installation

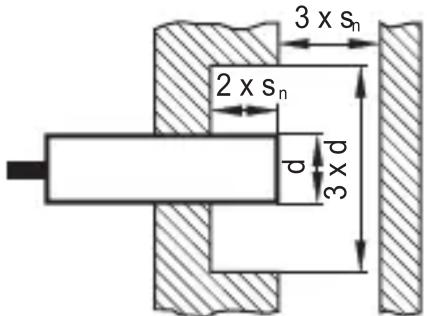

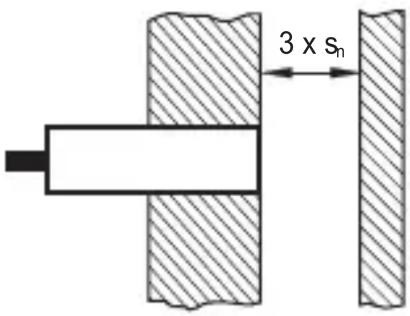

| Encastrable Non encastrable Influences mutuelles | ||
![]() | ![]() | ![]() |
![]() | ![]() | Sn : Portée d : Diamètre du détecteur H : Trou de fixation N : Dimensions de l'écrou |

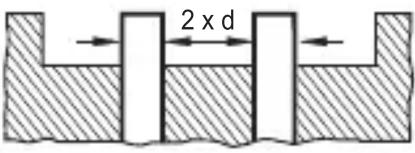

Lors du montage d'unités du même type, certaines distances minimales doivent être respectées si les unités sont montées en face l'une de l'autre ou en parallèle.
| Type Filetage | Sn en- castrable | Sn non en- castrable | d | ![]() | ![]() | ![]() | |
| IFS M12x1 | 4 mm 7 mm | 12 mm 12,5 – | 13 mm | 17 mm 25 | Nm | ||
| IGS M18x1 | 8 mm 12 mm | 18 mm 18,5 – | 19 mm | 24 mm 50 | Nm | ||
| IIS M30x1,5 | 15 mm 22 mm | 30 mm 30,5 – | 31 mm | 36 mm 195 | Nm | ||
*) Les couples de serrage maximum ne doivent pas être dépassés. L'installation doit être effectuée à l'aide d'un écrou et d'une rondelle de blocage, exempts de graisse. En fonction des conditions d'installation et des caractéristiques de la surface, ifm recommande d'utiliser 50% des valeurs indiquées, afin de garantir un montage sûr et fiable.

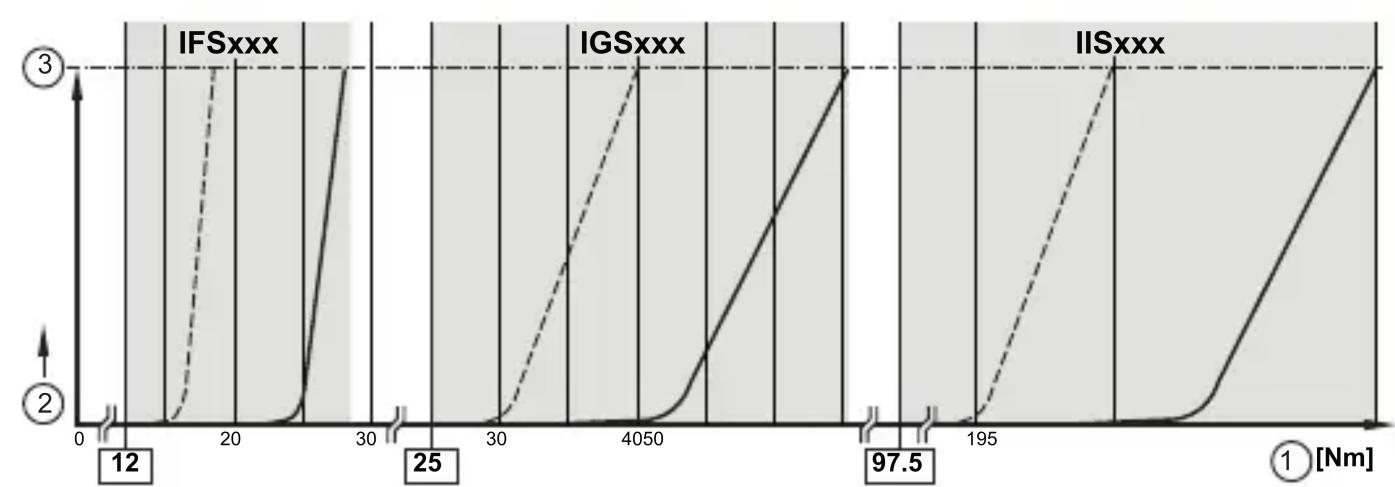

Couple de serrage pour montage avec rondelle de blocage

line
| Wavelength (Nm) | IFSxxx | IGSxxx | IISxxx | | --------------- | ------ | ------ | ------ | | 12 | - | - | - | | 25 | - | - | - | | 4050 | - | - | - | | 97.5 | - | - | - | | 195 | - | - | - | | 1 | - | - | - |1 : Couple Lubrifié
2 : Dégradation Sans graisse
3 : Dégât Recommendation ifm

3 Raccordement électrique
| PNP NPN | |
BN : marron BK : noir
BU : bleu
Diamètre du câble 4,0 mm, rayon de courbure 40,0 mm.
