Marque	THEBEN
Modèle	SPHINX RC 105 PRO
Type de produit	Télécommande de service infrarouge pour installateur
Gamme compatible	SPHINX 105-110, SPHINX 105-220, SPHINX 105-300, SPHINX 105-300 KNX
Protocole de communication	Infrarouge (IR)
Usage	Professionnel / installateur (service remote control)
Canaux configurables	2 canaux de commutation indépendants
Paramètres réglables	Temporisation, seuil lumineux, sensibilité, zone aveugle, mode tout-on
Catégorie produit	Accessoire détecteur de présence / interrupteur automatique
Pays d'origine marque	Allemagne

FOIRE AUX QUESTIONS - SPHINX RC 105 PRO THEBEN

A quoi sert le SPHINX RC 105 PRO de Theben ?

Le SPHINX RC 105 PRO est une télécommande de service infrarouge destinée aux installateurs. Elle permet de paramétrer à distance les détecteurs de présence THEBEN de la gamme SPHINX 105, sans avoir à accéder physiquement au boîtier du détecteur. Elle offre davantage de réglages que la version utilisateur RC 105.

Quelle est la différence entre le SPHINX RC 105 et le SPHINX RC 105 PRO ?

Le RC 105 est une télécommande utilisateur offrant les réglages courants (temporisation, seuil lumineux). Le RC 105 PRO est réservé aux installateurs et donne accès à des paramètres avancés de configuration du détecteur, comme la gestion des canaux indépendants ou les zones de détection. L'accès aux fonctions PRO nécessite un code installateur.

Avec quels détecteurs THEBEN le SPHINX RC 105 PRO est-il compatible ?

Le SPHINX RC 105 PRO est compatible avec les détecteurs de présence de la gamme SPHINX 105 : le SPHINX 105-110 (angle 110°), le SPHINX 105-220 (angle 220°) et le SPHINX 105-300 (angle 300°). Il fonctionne aussi avec les versions KNX de ces détecteurs.

La télécommande ne répond plus, que faire ?

Vérifiez d'abord l'état des piles de la télécommande et remplacez-les si nécessaire. Assurez-vous de viser directement la fenêtre IR du détecteur, sans obstacle, à courte distance. Si le détecteur est en mode veille ou en phase de blocage, attendez quelques secondes avant de renvoyer une commande.

Comment régler la temporisation via le SPHINX RC 105 PRO ?

Pointez la télécommande vers le détecteur et utilisez la touche dédiée au temps de maintien. Le détecteur indique la prise en compte du réglage par un clignotement de sa LED. La plage de temporisation va généralement de quelques secondes à plusieurs dizaines de minutes selon le modèle de détecteur.

Peut-on régler le seuil de luminosité (lux) à distance ?

Oui, le SPHINX RC 105 PRO permet d'ajuster le seuil de déclenchement en fonction de l'éclairement ambiant. Il est possible de forcer l'allumage même en plein jour (mode tout-on) ou d'activer la commutation uniquement en-dessous d'un seuil de luminosité défini. La mesure lumière est de type mixte, adaptée aux lampes fluorescentes, incandescentes et halogènes.

Comment activer ou désactiver la zone aveugle complémentaire ?

Le SPHINX 105 dispose d'une protection d'angle aveugle activable ou désactivable via télécommande. Avec le RC 105 PRO, une touche dédiée permet de basculer ce mode : lorsqu'il est activé, une zone de détection supplémentaire proche du détecteur est prise en compte, utile pour éviter les angles morts sous le boîtier.

Le SPHINX RC 105 PRO fonctionne-t-il avec les détecteurs KNX ?

Oui, le SPHINX RC 105 PRO est compatible avec les versions KNX de la gamme SPHINX 105, notamment le SPHINX 105-300 KNX. Les paramètres configurables via télécommande complètent la programmation KNX réalisée par ETS, sans interférer avec les objets de communication.

Comment réinitialiser le détecteur aux réglages d'usine ?

Via le SPHINX RC 105 PRO, une combinaison de touches permet de remettre le détecteur aux paramètres d'usine. Consultez le manuel d'installation du détecteur pour la procédure exacte propre à chaque modèle (105-110, 105-220, 105-300). La LED du détecteur confirme la réinitialisation par une séquence de clignotements.

Quelle est la portée de la télécommande infrarouge ?

La télécommande utilise une transmission infrarouge. Pour un fonctionnement fiable, il est conseillé de l'utiliser en visée directe avec la fenêtre IR du détecteur. Comme tout équipement IR, des obstacles, une forte luminosité ambiante ou une trop grande distance peuvent perturber la réception.

Peut-on commander les deux canaux indépendamment avec la télécommande ?

Le SPHINX RC 105 PRO permet de paramétrer les deux canaux de commutation indépendants que possèdent les détecteurs SPHINX 105. Chaque canal peut avoir ses propres réglages de temporisation et de seuil lumineux, autorisant par exemple une commande séparée de l'éclairage général et de l'éclairage d'appoint.

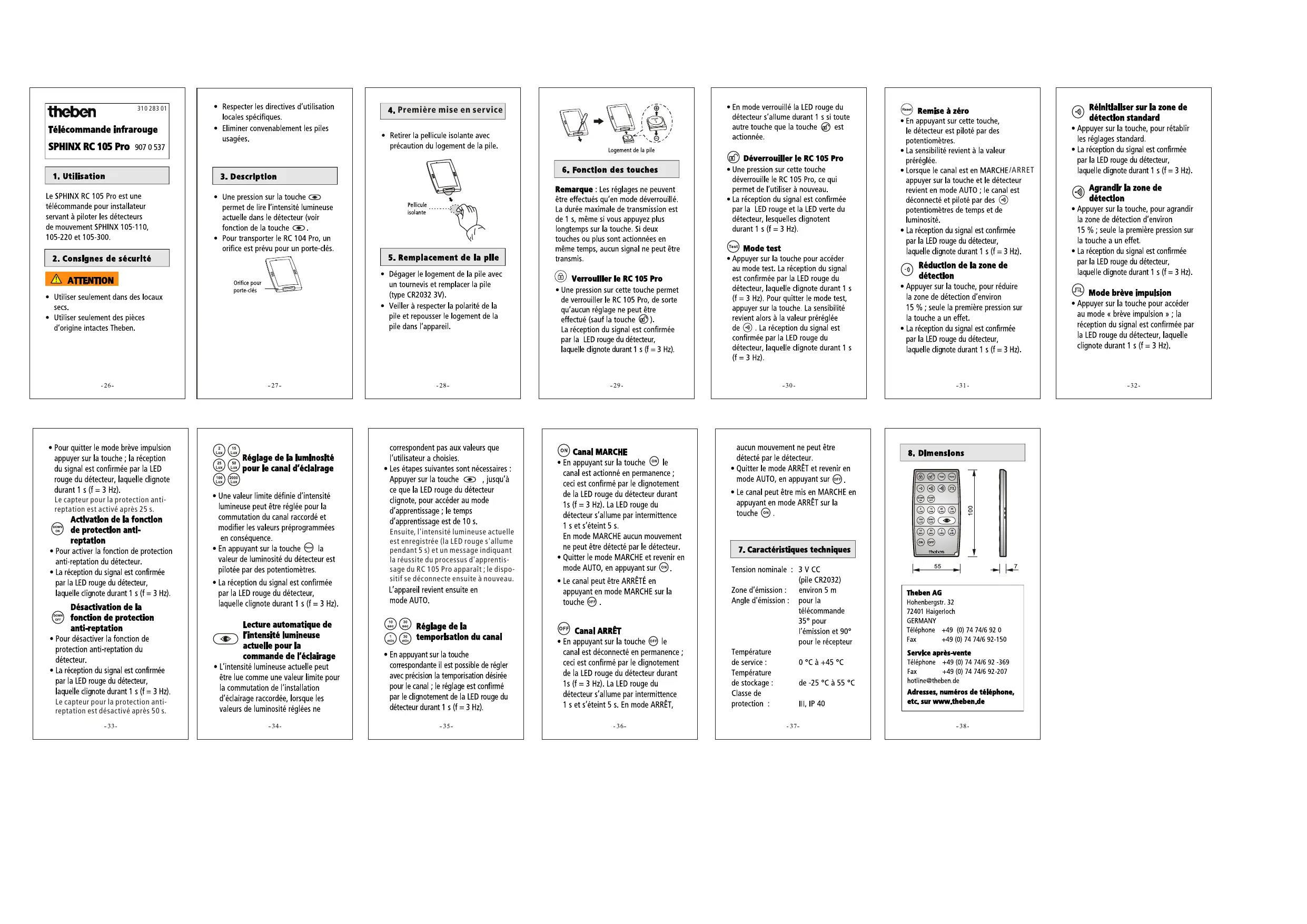

MODE D'EMPLOI SPHINX RC 105 PRO THEBEN

1. Utilisation

Le SPHINX RC 105 Pro est une télécommande pour installateur servant à piloter les détecteurs de mouvement SPHINX 105-110, 105-220 et 105-300.

Attention

Utiliser seulement dans des locaux secs. Utiliser seulement des pièces d'origine intactes Theben.

-26-

• Respecter les directives d'utilisation locales spécifiques.
• Éliminer convenablement les piles usagées.

3. Description

• Une pression sur la touche permet de dire l'intensité lumineuse actuelle dans le détecteur (voir fonction de la touche .
• Pour transporter le RC 104 Pro, un orifice est prévu pour un porte-clés.

Orifice pour porte-clés

-27-

4. Première mise en service

• Retirer la pellicule isolante avec précaution du logement de la pile.

5. Remplacement de la pile

• Dégager le logement de la pile avec un tournevis et replacer la pile (type CR2032 3V).
• Veiller à respecter la polarité de la pile et replacer le logement de la pile dans l'appareil.

-28-

Logement de la pile

6. Fonction des touches

Remarque: Les réglages ne peuvent être effectués qu'en mode déverrouillé. La durée maximale de transmission est de 1 s, même si vous appuyez plus longtemps sur la touche. Si deux touches ou plus sont actionnées en même temps, chaque signal ne peut être transmis.

Verrouiller le RC 105 pro

• Une pression sur cette touche permet de verrouiller le RC 105 Pro, de sorte qu'aucun réglage ne peut être effectué (sauf la touche). La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz).

de verrouillé la LED rouge du détecteur s'allume durant 1 s si toute touche que la touche est.

Déverrouiller le RC 105 pro

• Une pression sur cette touche déverrouille le RC 105 Pro, ce qui permet de l'utiliser à nouveau.
• La réception du signal est confirmée par la LED rouge et la LED verte du détecteur, lesquelles clignotent durant 1 s (f = 3 Hz).

Mode de test

• Appuyer sur la touche pour accéder au mode test. La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz). Pour quitter le mode test, appuyer sur la touche. La sensibilité revient alors à la valeur préréglée de . La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz).

-30-

Reset rem

• En appuyant sur cette touche, le détecteur est piloté par des potentiomètres.
• La sensibilité revient à la valeur préréglée. Lorsque le canal est en MARCHE/ARRET, appuyer sur la touche et le détecteur revient en mode AUTO
• La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz)

Réduction de la zone de détection

• Appuyer sur la touche, pour réduire la zone de détection d'environ 15% ; seule la première pression sur la touche a un effet.
• La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz).

Réinitialiser sur la zone de détection standard

• Appuyer sur la touche, pour rétablir les réglages standard.
• La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz).

Grandir la zone de détection

• Appuyer sur la touche, pour agrandir la zone de détection d'environ 15%; seule la première pression sur la touche a un effet.
• La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz)

Mode brève impulsion

• Appuyer sur la touche pour accéder au mode « brève impulsion » ; la réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz).

-32

• Pour quitter le mode brève impulsion, appuyer sur la touche ; la réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz). Le capteur pour la protection anti-reptation est activé après 25 s.

Activation de la fonction de protection anti-reptation

• Pour activer la fonction de protection anti-reptation du détecteur.
• La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz).

Désactivation de la fonction de protection anti-reptation

• Pour désactiver la fonction de protection anti-reptation du détecteur.
• La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz). Le capteur pour la protection anti-reptation est désactivé après 50 s.

-33-

Réglage de la luminosité pour le canal d'éclairage

• Une valeur limite definié d'intensité lumineuse peut être régée pour la commutation du canal raccordé et modifier les valeurs préprogrammées en conséquence.
• En appuyant sur la touche (sèse) la valeur de luminosité du détecteur est pilotée par des potentiomètres.
• La réception du signal est confirmée par la LED rouge du détecteur, laquelle clignote durant 1 s (f = 3 Hz).

Lecture automatique de l'intensité lumineuse actuelle pour la commande de l'éclairage

L'intensité lumineuse actuelle peut être lue comme une valeur limite pour la commutation de l'installation d'éclairage raccordée, lorsque les valeurs de luminosité régles ne

-34-

correspondent pas aux valeurs que l'utilisateur a choisis. - Les étapes suivantes sont nécessaires : Appuyer sur la touche, jusqu'à ce que la LED rouge du détecteur clignote, pour accéder au mode d'apprentissage ; le temps d'apprentissage est de 10 s. Ensuite, l'intensité lumineuse actuelle est enregistrée (la LED rouge s'allume pendant 5 s) et un message indiquant la réussite du processus d'apprentissage du RC 105 Pro apparait ; le dispositif se déconnecte ensuite à nouveau. L'appareil revient ensuite en mode AUTO.

Réglage de la temporisation du canal

• En appuyant sur la touche correspondante, il est possible de régler avec précision la temporisation désirée pour le canal ; le réglage est confirmé par le clignotement de la LED rouge du détecteur durant 1 s (f = 3 Hz).

-35

Canal MARCHE

• En appuyant sur la touche (ON) le canal est actionné en permanence; ceci est confirmé par le clignotement de la LED rouge du détecteur durant 1s (f = 3Hz). La LED rouge du détecteur s'allume par intermittence 1 s et s'éteint 5 s. En mode MARCHE aucun mouvement ne peut être détecte par le détecteur.
• Quitter le mode MARCHE et revenir en mode AUTO, en appuyant sur _N. Le canal peut être ARRÉTÉ en appuyant en mode MARCHE sur la touche (OF).

Canal arrêt

• En appuyant sur la touche (OFF) le canal est déconnecté en permanence ; ceci est confirmé par le clignotement de la LED rouge du détecteur durant 1s (f = 3Hz). La LED rouge du détecteur s'allume par intermittence 1s et s'éteint 5s. En mode ARRÉT,

-36-

aucun mouvement ne peut être détecté par le détecteur.

• Quitter le mode ARRET et revenir en mode AUTO, en appuyant sur. Le canal peut être mis en MARCHE en appuyant en mode ARRET sur la touche ON

7. Caractéristiques techniques

Tension nominale : 3 V (

(pile CR2032)

Zone d'émission : environ 5 m Angle d'émission : pour la télécommande pour l'émission et 90 pour le récepteur

Température

0^ +45^

Températu

de-25°C à 55°C

Classe de

III, IP 40

-37

8. Dimensions
