HW-S701D - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Barre de son 2.1 canaux avec caisson de basses sans fil
Puissance totale	320 Watts
Connectivité	Bluetooth, HDMI, Optical, USB
Dimensions de la barre de son	1060 x 85 x 50 mm
Dimensions du caisson de basses	400 x 250 x 250 mm
Poids de la barre de son	2.8 kg
Poids du caisson de basses	7.5 kg
Utilisation	Idéale pour les films, la musique et les jeux vidéo
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation fournie
Informations générales	Compatible avec les téléviseurs Samsung et autres marques via HDMI ARC

FOIRE AUX QUESTIONS - HW-S701D SAMSUNG

Comment connecter ma barre de son SAMSUNG HW-S701D à ma télévision ?

Vous pouvez connecter votre barre de son à votre télévision en utilisant un câble HDMI ARC ou un câble optique. Assurez-vous que votre télévision est compatible avec ARC et que le réglage est activé.

Pourquoi ma barre de son ne s'allume-t-elle pas ?

Vérifiez que la barre de son est correctement branchée à une prise électrique et que le câble d'alimentation est en bon état. Essayez de la brancher sur une autre prise pour tester.

Comment synchroniser le son de la barre de son avec l'image ?

Si vous rencontrez un décalage entre le son et l'image, accédez aux paramètres de votre télévision ou de votre appareil source pour ajuster la synchronisation audio. Certains modèles de barre de son offrent également des réglages de délai dans leur menu.

La qualité du son de ma barre de son est médiocre, que faire ?

Assurez-vous que la barre de son est placée dans un endroit approprié, loin des murs et des objets qui pourraient obstruer le son. Vérifiez également que les réglages audio de votre télévision ou de votre appareil source sont optimisés.

Comment réinitialiser ma barre de son SAMSUNG HW-S701D ?

Pour réinitialiser votre barre de son, appuyez simultanément sur le bouton 'Volume +' et le bouton 'Bluetooth' pendant environ 5 secondes jusqu'à ce que l'écran affiche 'Reset'.

Puis-je utiliser ma barre de son avec des appareils Bluetooth ?

Oui, la barre de son SAMSUNG HW-S701D est compatible avec les appareils Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil et que la barre de son est en mode de couplage.

Comment mettre à jour le firmware de ma barre de son ?

Vous pouvez mettre à jour le firmware de votre barre de son en la connectant à internet via Wi-Fi ou en utilisant une clé USB. Consultez le site Web de Samsung pour télécharger la dernière version du firmware.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont usées et remplacez-les si nécessaire. Si la télécommande ne fonctionne toujours pas, essayez de réinitialiser la barre de son.

La barre de son ne se connecte pas au Wi-Fi, que faire ?

Assurez-vous que votre réseau Wi-Fi fonctionne correctement et que vous avez saisi le bon mot de passe. Vous pouvez aussi essayer de redémarrer votre routeur et la barre de son.

MODE D'EMPLOI HW-S701D SAMSUNG

POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS). L’INTÉRIEUR NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR. CONFIEZ TOUTE RÉPARATION AU PERSONNEL D’ENTRETIEN QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant gurer sur votre produit Samsung. ATTENTION

RISQUE DE CHOC ÉLECTRIQUE. NE

PAS OUVRIR. Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l’intérieur de ce produit. Ce symbole indique qu’une documentation importante relative au fonctionnement et à l’entretien est fournie avec le produit. Produit de classe II : Ce symbole indique qu’aucun raccordement de sécurité à la terre (prise de terre) n’est requis. Si ce symbole n’est pas présent sur un produit avec un cordon d’alimentation, le produit DOIT avoir une connexion de protection able à la terre. Tension CA : La tension nominale indiquée par ce symbole est une tension CA. Tension CC : La tension nominale indiquée par ce symbole est une tension CC. Attention. Consulter le mode d’emploi : ce symbole avertit l’utilisateur qu’il doit consulter le manuel utilisateur pour plus d’informations relatives à la sécurité. AVERTISSEMENT

• Pour réduire le risque d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité. ATTENTION

• AFIN DE PRÉVENIR TOUT RISQUE D’ÉLECTROCUTION, INSÉRER COMPLÈTEMENT LA FICHE LARGE DE LA PRISE DANS LA FENTE CORRESPONDANTE.

• Cet appareil doit toujours être branché sur une prise CA disposant d’une mise à la terre de protection.

• Pour débrancher l’appareil du secteur, la che doit être retirée de la prise secteur, c’est pourquoi celle-ci doit être facilement accessible.

• N’exposez pas l’appareil aux égouttements ou aux éclaboussures. Ne posez pas sur l’appareil des objets contenant des liquides, tels que des vases.

• Pour mettre l’appareil complètement hors tension, vous devez le débrancher de la prise murale. En conséquence, la prise murale doit être facilement accessible en permanence. PRÉCAUTIONS

1. Vériez que l’alimentation électrique CA de votre

logement respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identication située sur la partie inférieure de votre produit. Installez le produit horizontalement, sur un support adéquat (meuble), en laissant sufsamment d’espace autour pour garantir une bonne ventilation (7 à 10 cm). Vériez que les fentes de ventilation ne sont pas couvertes. Ne placez pas l’unité sur des haut-parleurs ou sur tout autre équipement susceptible de devenir chaud. Cette unité a été conçue pour une utilisation continue. Pour l’éteindre complètement, débranchez la prise CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

2. En cas d’orage, débranchez la prise CA de la prise murale.

Les pointes de tension occasionnées par les éclairs risquent d’endommager l’appareil.

3. N’exposez pas l’unité à la lumière directe du soleil ou à

d’autres sources de chaleur. Cela pourrait entraîner une surchauffe et des dysfonctionnements.

4. Protégez le produit de l’humidité et de la chaleur

excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation de la prise murale CA si l’unité présente un dysfonctionnement. Le produit n’a pas été conçu pour une utilisation industrielle, mais pour une utilisation personnelle uniquement. De la condensation peut se former si le produit a été stocké à basse température. Si vous transportez l’unité en hiver, attendez environ 2 heures, le temps qu’elle atteigne la température ambiante, avant de l’utiliser.

5. Il existe un risque d’incendie ou d’explosion, pouvant

endommager la télécommande ou entraîner des blessures.

• La télécommande ne doit être soumise à aucun choc.

• Veillez à ne pas laisser des substances étrangères, telles que du métal, un liquide ou de la poussière, entrer en contact avec les bornes de recharge de la télécommande.

• Si la télécommande est endommagée ou si vous sentez une odeur de fumée ou de brûlé, ne l’utilisez plus et faites-la réparer par le Centre de service Samsung.

• Ne démontez pas la télécommande de manière arbitraire.

• Veillez à ce que les enfants ou les animaux ne mettent pas la télécommande dans leur bouche et ne la mordent pas. Il existe un risque d’incendie ou d’explosion, pouvant endommager la télécommande ou entraîner des blessures. FrançaisFRA - 10

• Unité principale Soundbar

• Télécommande de la Soundbar

• Câble HDMI vers Micro HDMI

• Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à l’étiquette collée sur le produit. (Étiquette : située au bas de l’unité principale Soundbar)

• Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de service Samsung ou le Service client de Samsung.

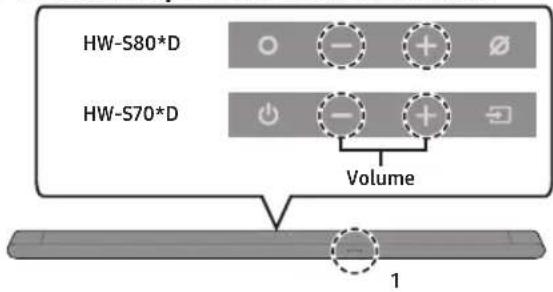

02 VUE D’ENSEMBLE DU

PRODUITS Panneau supérieur de la Soundbar Volume

HW-S80*D HW-S70*D Touche (Multi-fonction) En mode veille, appuyez sur la touche (Multi- fonction) pour allumer la Soundbar. Appuyez sur la touche (Multi-fonction) pour changer le mode. Touche (Micro activé/désactivé) Appuyez sur la touche pour allumer ou éteindre le microphone. Lorsque le microphone est éteint, le voyant LED s'allume en rouge. 1 Voyant LED Le voyant LED clignote, s'allume ou change de couleur selon le mode sélectionné ou l'état de la Soundbar. Bouton d'alimentation Allume et éteint l'alimentation. Touche (Source) Appuyez sur la touche (Source) pour changer la source d'entrée.

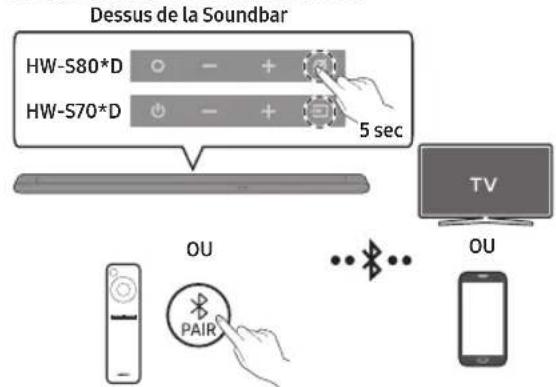

• Pour passer à l’état de jumelage Bluetooth en mode « Bluetooth », appuyez pendant plus de 5 secondes sur le bouton (Micro activé/désactivé) ou (Source) sur le haut du Soundbar. Panneau arrière de la Soundbar DC 19VSERVICE HDMI (eARC)DC 19VSERVICEHDMI (eARC) DC 19VSERVICEHDMI (eARC) DC 19V SERVICE HDMI (eARC) DC 19V SERVICEHDMI (eARC) DC 19V SERVICE HDMI (eARC)

SERVICE Connectez un appareil de stockage USB pour mettre à jour le logiciel du produit.

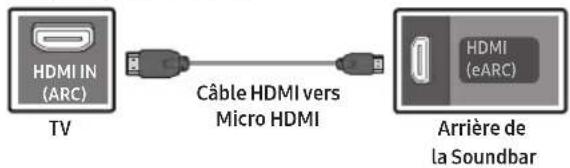

HDMI (eARC) Effectuez la connexion au port HDMI d'un téléviseur.

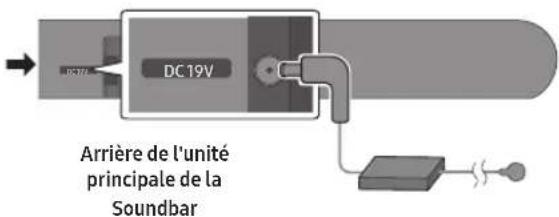

DC 19V Connectez l'adaptateur d'alimentation CA/CC. (Entrée d'alimentation)

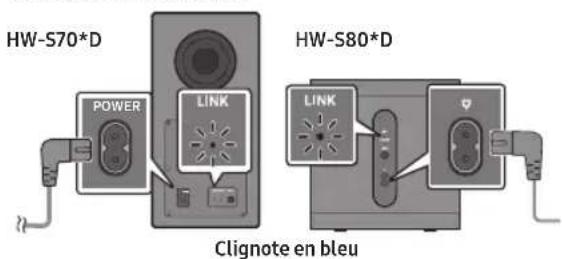

SOUNDBAR Branchement de l’alimentation et des unités Arrière du caisson de basse Clignote en bleu HDMI IN 1 HDMI IN 2 ID SET (WOOFER, REAR) POWER NETWORK SERVICE

• Le voyant LED LINK arrête de clignoter et reste allumé en bleu lorsqu’une connexion est établie entre la Soundbar et le caisson de basse sans l.FRA - 11 04 CONNEXION FILAIRE Connexion à l’aide d’un câble HDMI vers Micro HDMI HDMI IN(ARC) SERVICE HDMI (eARC)Câble HDMI vers Micro HDMIArrière de la Soundbar

• Lors de l’utilisation d’un câble HDMI vers Micro HDMI, veillez à ne pas casser le connecteur du câble.

• Si le son du téléviseur n’est pas émis, appuyez sur la touche (Multi-fonction) / (Source) sur le haut de la Soundbar ou sur le bouton (Source) de la télécommande pour sélectionner le mode « TV ARC ».

• Il est recommandé d’utiliser un câble HDMI certié par HDMI.org. Utilisation de la fonction Q-Symphony Quand la Soundbar se connecte à un téléviseur Samsung qui prend en charge la fonction Q-Symphony, vous pouvez écouter simultanément le son via la Soundbar et le téléviseur. Si vous utilisez la fonction Q-Symphony, le son surround émis par le téléviseur vous permet de proter d’effets sonores surround plus riches en trois dimensions. Quand la Soundbar est connectée, le menu « Q-symphony » s’afche sur le téléviseur. (Le message afché peut différer selon le modèle de téléviseur.) (Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son)

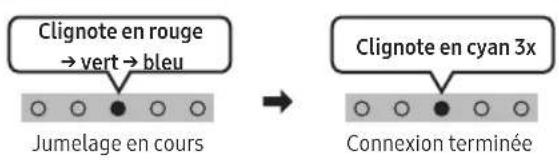

• Cherchez l’appareil Bluetooth sur votre téléviseur ou votre appareil mobile. Clignote en rouge

• vert → bleu Jumelage en cours Connexion terminée Clignote en cyan 3x Ready to connect via Bluetooth. REMARQUE

• Si un code d’identication personnel vous est demandé lors de la connexion d’un nouvel appareil Bluetooth, saisissez <0000>. Connexion via Wi-Fi (Réseau sans l)

• Pour connecter une Soundbar à un appareil mobile via un réseau sans l (Wi-Fi), il est nécessaire de disposer de l’application SmartThings.

1. Connectez votre appareil mobile (smartphone, tablette,

etc.) au réseau Wi-Fi auquel le téléviseur est connecté.

2. Installez, puis lancez l’application SmartThings sur votre

appareil mobile (smartphone, tablette, etc.).

3. Suivez les instructions de l’application sur l’appareil

mobile pour connecter la Soundbar à votre réseau Wi-Fi.FRA - 12 06 DÉPANNAGE Avant de contacter l’assistance, vériez les éléments suivants. La Soundbar ne s'allume pas.

• Vériez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise. Si le caisson de basse ne se connecte pas automatiquement

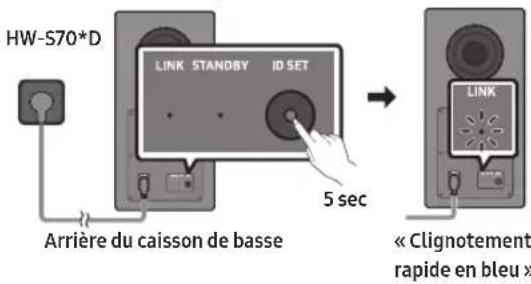

1. Éteignez l'unité principale de la Soundbar.

2. Maintenez la touche ID SET située à l'arrière du caisson

de basse enfoncée pendant au moins 5 secondes. POWER POWER POWER POWER Arrière du caisson de basse « Clignotement rapide en bleu » 5 sec HW-S70*D Arrière du caisson de basse « Clignotement rapide en bleu » 5 sec HW-S80*D

3. Appuyez sur la touche Haut de la télécommande

4. Vériez que le voyant LED LINK reste allumé en bleu

(connexion terminée).

• Le voyant LED LINK arrête de clignoter et reste allumé en bleu lorsqu'une connexion est établie entre la Soundbar et le caisson de basse sans l. La Soundbar fonctionne par intermittence.

• Retirez le cordon d'alimentation, puis insérez-le à nouveau.

• Initialisez le produit et retentez l'opération.

• En l’absence de signal, la Soundbar s’éteint automatiquement après un certain temps. Activez l'alimentation. Si la télécommande ne fonctionne pas.

• Pointez la télécommande directement vers la Soundbar.

• HW-S80*D : rechargez la télécommande.

• HW-S70*D : remplacez les piles de la télécommande par des piles neuves. Le voyant de la Soundbar reste allumé en rouge. (modèle HW-S80*D uniquement)

• Le microphone est éteint. Allumez le microphone. Allumé en rouge Micro désactivé Micro activé Rouge éteint Le son n'est pas émis par la Soundbar.

• Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume.

• Si un appareil externe (décodeur, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe.

• Sélectionnez la Soundbar comme sortie du son du téléviseur. (TV Samsung : Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Sélectionnez la Soundbar)

• Retirez le câble de la Soundbar, puis rebranchez-le. Le son n'est pas émis par le caisson de basse.

• Vériez si le voyant LED situé à l'arrière du caisson de basse est allumé en bleu. S'il clignote en bleu ou est allumé en rouge, effectuez une nouvelle connexion. Si le téléviseur n'est pas connecté via HDMI (eARC)

• Vériez si le câble HDMI est correctement connecté à la borne ARC.

• La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar.

• Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (TV Samsung : Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Connexion → Gestionnaire d'appareil externe → Anynet+ (HDMI-CEC) ON)FRA - 13 La Soundbar ne se connecte pas en Bluetooth.

• Lors de la connexion d'un nouvel appareil, passez en mode « BT PAIRING » pour établir la connexion. (Appuyez sur le bouton PAIR de la télécommande ou maintenez la touche (Micro activé/désactivé) / (Source) située sur le boîtier de la Soundbar enfoncée pendant au moins 5 secondes.)

• Supprimez la liste des enceintes Bluetooth sur l’appareil à connecter, puis reconnectez-le. (TV Samsung : Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Liste des enceintes Bluetooth) Le son se coupe lors d'une connexion via Bluetooth.

• Certains appareils peuvent générer des interférences radio s'ils sont placés trop très de la Soundbar (p. ex. les micro-ondes, les routeurs sans l, etc.).

• Si votre appareil connecté via Bluetooth est trop éloigné de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar.

• Si une partie de votre corps est en contact avec l'émetteur-récepteur Bluetooth ou si le produit est installé sur un meuble en métal, il se peut que le son coupe. Vériez l'environnement d'installation et les conditions d'utilisation. La Soundbar ne se connecte pas en Wi-Fi.

• Vériez que le routeur sans l est allumé, redémarrez- le puis reconnectez-le.

• La Soundbar ne peut pas se connecter si le signal sans l est trop faible. Placez le routeur plus près de la Soundbar ou éliminez tout obstacle entre celle-ci et le routeur, dans la mesure du possible. La Soundbar ne s'allume pas automatiquement avec le téléviseur.

• Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur. 07 REMARQUES IMPORTANTES

RELATIVES AU SERVICE

• Les gures et les illustrations de ce manuel utilisateur sont fournies à titre de référence uniquement et ne constituent pas nécessairement une représentation dèle du produit.

• Des frais d’administration peuvent vous être facturés si (a) un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n’avez pas lu le manuel utilisateur). (b) vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n’avez pas lu le manuel utilisateur).

• Le montant des frais d’administration vous sera communiqué avant la visite du technicien. 08 CARACTÉRISTIQUES

Nom du modèle : HW-S80*D Poids : 1,4 kg Dimensions (L x H x P) : 1 160,0 x 38,0 x 39,9 mm Puissance nominale de sortie de l'AMPLIFICATEUR : 130 W Caisson de basse PS-WS800D (HW-S800D), PS-WS801D (HW-S801D)

• Puissance nominale de sortie de l'AMPLIFICATEUR : 200 W Nom du modèle : HW-S70*D Poids : 1 kg Dimensions (L x H x P) : 890,0 x 38,0 x 39,9 mm Puissance nominale de sortie de l'AMPLIFICATEUR : 90 W Caisson de basse PS-WS705D (HW-S700D), PS-WS706D (HW-S701D)

• Puissance nominale de sortie de l'AMPLIFICATEUR : 160 W Plage de température de fonctionnement : +10 °C bis +40 °C Plage d’humidité de fonctionnement : 10 % à 80 %, sans condensationFRA - 14 Plage de température de stockage : -20 °C bis +45 °C Plage d’humidité de stockage : 5 % à 95 %, sans condensation Formats de lecture pris en charge Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / LPCM 8ch REMARQUE

• Samsung Electronics Co., Ltd se réserve le droit de modier les caractéristiques techniques sans préavis.

• Le poids et les dimensions sont donnés à titre approximatif. Précaution : la Soundbar redémarre automatiquement si vous activez/désactivez le Wi-Fi ou le Bluetooth. Consommation d'énergie globale en veille (W) 2,0 W Pour désactiver la connexion Wi-Fi : Maintenez enfoncé le bouton CH LEVEL sur la télécommande de la Soundbar pendant plus de 30 secondes pour activer ou désactiver la connexion Wi-Fi. Pour désactiver la connexion Bluetooth : Maintenez enfoncé le bouton TONE CONTROL sur la télécommande de la Soundbar pendant plus de 30 secondes pour activer ou désactiver la connexion Bluetooth.

• Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni. Le texte complet de la déclaration de conformité est accessible à l’adresse : http://www.samsung.com accédez à Assistance, puis saisissez le nom du modèle. Cet équipement peut fonctionner dans tous les pays de l’UE et au Royaume-Uni. La fonction WLAN 5 GHz (Wi-Fi ou SRD) de cet équipement ne peut être utilisée qu’en intérieur.

• As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency.FRA - 15 [Elimination des batteries de ce produit] (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur le manuel, l’emballage ou la batterie indique que celle-ci ne peut pas être mise au rebut avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. La batterie incluse dans ce produit ne peut pas être remplacée par l’utilisateur. Pour plus d’informations sur son remplacement, contactez votre fournisseur de services. N’essayez pas de retirer la batterie, ni de la jeter dans un feu. N’essayez pas de démonter, écraser ou ouvrir la batterie. Si vous souhaitez vous débarrasser du produit, le site de collecte des déchets prendra les mesures appropriées pour le recyclage et le traitement du produit, y compris de la batterie. Retirer la batterie

• Pour retirer la batterie, contactez un centre de service après-vente agréé. Pour obtenir les instructions de retrait de la batterie, rendez-vous à l’adresse www.samsung. com/global/ecodesign_energy.

• Pour des raisons de sécurité, vous ne devez pas tenter de retirer la batterie vous-même. Si le retrait de la batterie n’est pas effectué correctement, ceci risque d’endommager la batterie et l’appareil, de provoquer des blessures corporelles et/ou de rendre l’appareil dangereux. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spéciques à l'appareil (p. ex. règlement REACH, DEEE, batteries), rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/ environment/our-commitment/data/

RÈGLEMENT (UE) 2019/1782 DE LA COMMISSION

Exigences d'écoconception pour les sources d'alimentation externe : www.samsung.com/global/ecodesign_ component Points de collecte sur www.quefairedemesdechets.fr
