MANUAL DE USUARIO HW-S701D SAMSUNG

A Soundbar funciona de forma errática.

Intervalo de temperatura de funcionamento:

+10 °C a +40 °C

Intervalo de humidade de funcionamento:

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS DE SEGURIDAD

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, ABSTÉNGASE DE RETIRAR LA CARCASA (O LA PARTE POSTERIOR).

EN EL INTERIOR NO HAY NINGUNA PIEZA QUE PUEDA REPARAR EL USUARIO. REMITA LAS TAREAS DE REPARACIÓN A PERSONAL CUALIFICADO.

Consulte la siguiente tabla para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung.

	PRECAUCIÓNPELIGRO DE DESCARGAELÉCTRICA. NO ABRIR.
	Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.
	Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.
	Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra).Si este símbolo no está presente en un producto con cable de alimentación, el producto DEBE tener una conexión fiable a tierra.
	Tensión de CA: La tensión nominal marcada con este símbolo es tensión CA.
[BZAD]	Tensión de CC: La tensión nominal marcada con este símbolo es tensión de CC.
	Precaución. Consulte las instrucciones de uso: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad.

PRECAUCIÓN
PELIGRO DE DESCARGA ELÉCTRICA. NO ABRIR.

ADVERTENCIA

- Para reducir el riesgo de incendio o descarga eléctrica, no exponga este electrodoméstico a la lluvia o a la humedad.

PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, ENCHUFE POR COMPLETO EL CABLE DE ALIMENTACIÓN EN LA TOMA DE PARED.
• Este aparato deberá estar siempre conectado a una toma de CA con una conexión a tierra de protección.
• Para desconectar el aparato de la toma de corriente, hay que tirar del enchufe de la toma de pared, por lo que este se debe poder manejar cómodamente.
• No exponga el aparato a goteos ni salpicaduras. Absténgase de depositar objetos llenos de líquidos (como, por ejemplo, jarrones) sobre el aparato.

- Para apagar el aparato completamente deberá tirar del enchufe de la toma de pared. Por lo tanto, se debe poder acceder al cable de alimentación de forma cómoda y sencilla

PRECAUCIONES

1. Compruebe que la fuente de alimentación CA de su domicilio cumple las especificaciones eléctricas indicadas en la etiqueta adhesiva situada en la parte inferior del producto. Instale el producto horizontalmente en una base adecuada (mueble), con suficiente espacio alrededor para su ventilación (entre 7 y 10 centímetros). Asegúrese de que las ranuras de ventilación no queden tapadas. No coloque la unidad encima de amplificadores o de otros aparatos que puedan calentarse. Esta unidad se ha diseñado para un uso continuado. Si desea apagar completamente la unidad, desconecte el cable de CA de la toma de la pared. Desenchufe la unidad si no piensa usarla durante un intervalo de tiempo prolongado.
2. Durante las tormentas eléctricas, desconecte el cable de CA de la toma de la pared. Los picos de tensión causados por los rayos podrían dañar la unidad.
3. No exponga el producto a la luz directa del sol ni a otras fuentes de calor. Eso podría causar sobrecalentamiento y problemas de funcionamiento de la unidad.
4. Proteja el producto de la humedad (por ejemplo, jarrones) y del calor excesivos (por ejemplo, de una chimenea), o de los aparatos que creen campos eléctricos o magnéticos potentes. Desconecte el cable de alimentación de la toma de CA de la pared si la unidad presenta problemas de funcionamiento. El producto no se ha diseñado para uso industrial. Es solo para uso personal. Puede producirse condensación si el producto se ha almacenado a baja temperatura. Si se transporta la unidad durante el invierno, espere 2 horas aproximadamente hasta que la unidad haya alcanzado la temperatura ambiente antes de usarla.

5. Pueden producirse incendios o explosiones que podrían provocar daños al mando a distancia o lesiones personales.

6. Evite los impactos en el mando a distancia.

7. Intente que las sustancias extrañas como el metal, el líquido o el polvo entren en contacto con el terminal de carga del mando a distancia.
8. Cuando el mando a distancia se vea dañado, huela a humo o a quemado, deje de utilizarlo inmediatamente y llévelo al centro de servicio de Samsung para que lo reparen.
9. No desmonte arbitrariamente el mando a distancia.
10. Procure que los niños o animales no chupen ni muerdan el mando a distancia. Pueden producirse incendios o explosiones que podrían provocar daños al mando a distancia o lesiones personales.

01 COMPROBACIÓN DE LOS COMPONENTES

• Unidad principal de la Soundbar
  • Cable de HDMI a Micro HDMI
• Mando a distancia de la Soundbar
• Guía de montaje en pared
• Subwoofer
• Soporte-tornillo x2
• Cable de alimentación x2 (Subwoofer, Soundbar)
• Tornillo (M5 X L55) x4
• Adaptador CA/CC
• Taco para tornillo x4
• Soporte de montaje en pared x2

NOTA

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada en el producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)
• Para adquirir componentes adicionales o cables opcionales, póngase en contacto con un Centro de servicio técnico de Samsung o con el Centro de atención al cliente de Samsung.

02 DESCRIPCIÓN DEL PRODUCTO

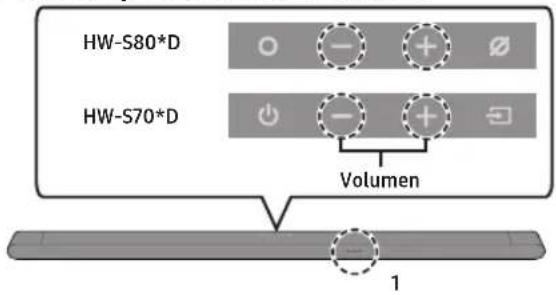

Panel superior de la Soundbar

HW-S80*D HW-S70*D Volumen 1

Botón (Multifunción) En el modo de espera, pulse el botón Multifunción) para encender la Soundbar. Pulse el botón Multifunción) para cambiar el modo.

Botón (Micrófono encendido/apagado) Pulse el botón para encender o apagar el micrófono. Cuando el micrófono está apagado, el indicador LED se iluminará en rojo.

1 Indicador LED El indicador LED parpadea, se ilumina o cambia de color según el modo o el estado actual de la Soundbar.

Botón de (Encendido/apagado) Enciende y apaga la alimentación.

Botón (Fuente) Pulse el botón (Fuente) para cambiar la fuente de entrada.

- Para cambiar al estado Bluetooth Pairing en el modo "Bluetooth", mantenga presionado el botón (Micrófono encendido/apagado) o (Fluente) de la parte superior de la Soundbar durante más de 5 segundos.

Panel trasero de la Soundbar

SERVICE 1 HDMI (eARC) 2 3 DC 19V

1	SERVICEConecte un dispositivo de almacenamiento USB paraactualizar el software del producto.
2	HDMI (eARC)Conéctelo a la toma HDMI de un televisor.
3	DC19VConecte el adaptador de CA/CC.(Entrada de la fuente de alimentación)

03 CONEXIÓN DE LA SOUNDBAR

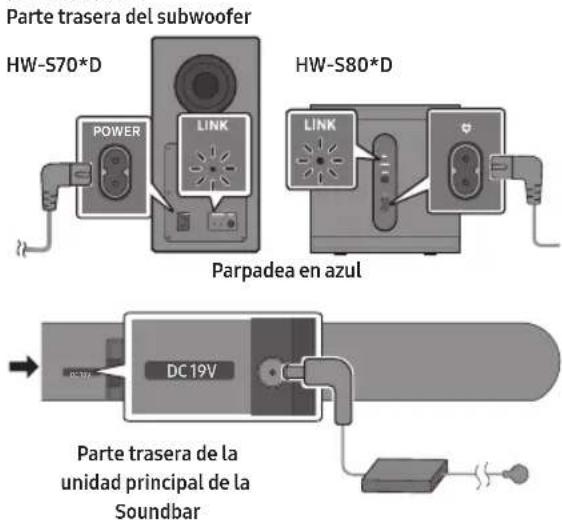

Conexión de la alimentación y las unidades

Parte trasera del subwoofer HW-S70*D POWER LINK Parpadea en azul HW-S80*D LINK DC 19V Parte trasera de la unidad principal de la Soundbar

- El indicador LED LINK deja de parpadear y brilla con un azul intenso cuando se establece la conexión entre la Soundbar y el subwoofer inalámbrico.

04 USO DE UNA CONEXIÓN CON CABLE

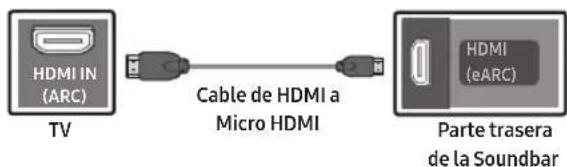

Conexión con un cable HDMI a Micro HDMI

HDMI IN (ARC) TV Cable de HDMI a Micro HDMI HDMI (eARC) Parte trasera de la Soundbar

NOTA

• Al utilizar un cable HDMI a Micro HDMI, tenga cuidado de no romper el terminal de los cables.
• Si no se emite el sonido del televisor, pulse el botón ○ (Multifunción) / → (Fuente) de la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar el modo "TV ARC".
• El cable recomendado es un cable HDMI certificado por HDMI.org.

Uso de la función Q-Symphony

Cuando la Soundbar se conecta a una Samsung TV compatible con la función Q-Symphony, puede reproducir el sonido simultáneamente a través de la Soundbar y la TV. Si utiliza la función Q-Symphony, el sonido Surround reproducido en la TV le permite disfrutar de un efecto de sonido Surround más rico y tridimensional.

Cuando se conecta la Soundbar, aparece el menú "Q-Symphony" en la TV. (El mensaje mostrado puede variar según el modelo de TV).

(Configuración (→ Toda la configuración (→ Sonido → Salida de sonido)

05 USO DE UNA CONEXIÓN INALÁMBRICA

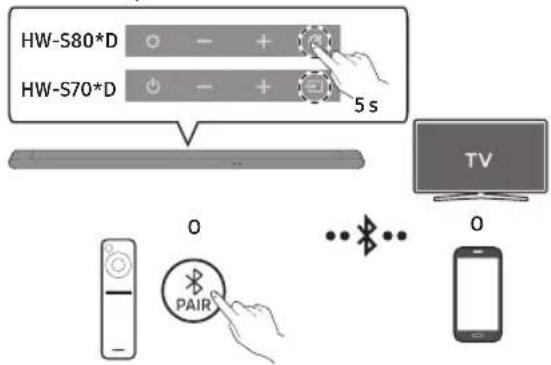

Conexión a través de Bluetooth
Parte superior de la Soundbar

HW-S80*D HW-S70*D 5 s TV 0 PAIR ... 0

• Busque el dispositivo Bluetooth en su televisor o dispositivo móvil.

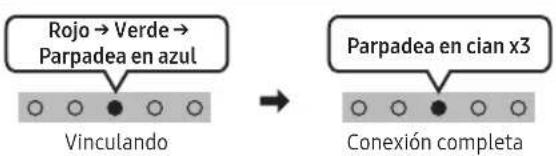

Rojo → Verde → Parpadea en azul Vinculando Parpadea en cian x3 Conexión completa

- Si se le solicita un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.

Conexión a través de Wi-Fi (red inalámbrica)

• Para conectar una Soundbar a un dispositivo móvil a través de una red inalámbrica (Wi-Fi), se requiere la aplicación SmartThings.
• Conecte su dispositivo móvil (smartphone, tableta, etc.) a la red Wi-Fi a la que está conectado el televisor.
• Instale e inicie la aplicación SmartThings en su dispositivo móvil (smartphone, tableta, etc.).
• Siga las instrucciones en la pantalla de la aplicación del dispositivo móvil para conectar la Soundbar a su red Wi-Fi.

06 SOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente.

La Soundbar no se enciende.

- Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente.

Si el subwoofer no se conecta automáticamente

1. Apague la unidad principal de la Soundbar.
2. Mantenga pulsada la tecla ID SET situada en la parte trasera del subwoofer durante al menos 5 segundos.

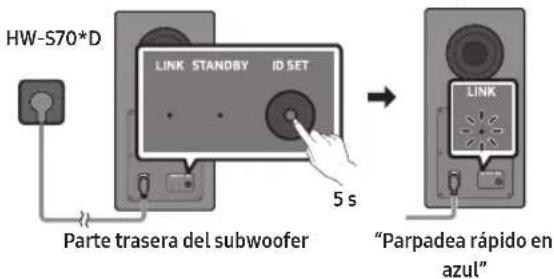

HW-S70*D LINK STANDBY ID SET 5 s Parte trasera del subwoofer "Parpadea rápido en azul"

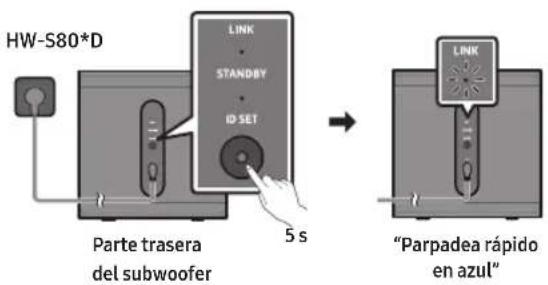

HW-S80*D LINK STANDBY ID SET 5 s Parte trasera del subwoofer "Parpadea rápido en azul"

1. Pulse el botón Arriba del mando a distancia durante 5 segundos.

5 s

Indicador LED

1. Compruebe si el LED LINK está de color azul fijo (conexión completa).

- El indicador LED LINK deja de parpadear y brilla con un azul intenso cuando se establece la conexión entre la Soundbar y el subwoofer inalámbrico.

La Soundbar funciona de forma errática.

• Después de retirar el cable de alimentación, vuelva a insertarlo.
• Inténtelo de nuevo después de inicializar el producto.
• Si no hay señal, la Soundbar se apaga automáticamente al cabo de un rato. Encienda la alimentación.

Si el mando a distancia no funciona.

• Apunte el mando a distancia directamente a la Soundbar.
• HW-S80*D: recargue el mando a distancia.
• HW-S70*D: Cambie las pilas por otras nuevas.

El indicador de la Soundbar se vuelve de color rojo fijo. (Solo el modelo HW-S80\*D)

- El micrófono está apagado. Encienda el micrófono.

Rojo encendido Rojo apagado

Micrófono apagado Micrófono encendido

El sonido del televisor no se emite a través de la Soundbar.

• El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen.
• Cuando se conecte cualquier dispositivo externo (decodificador, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo.
• Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio (→ Menú → Configuración (→ Toda la configuración (→ Sonido → Salida de sonido → Seleccionar Soundbar)
• Retire el cable de la Soundbar y vuelva a conectarlo.

El sonido del televisor no se emite a través del subwoofer.

- Compruebe si el LED de la parte trasera del subwoofer se ilumina en azul. Vuelva a conectarlo si el LED azul parpadea o el LED rojo está encendido.

Si la TV no está conectada mediante HDMI (eARC)

• Compruebe que el cable HDMI esté bien conectado al terminal ARC.
• El motivo de que no se pueda establecer la conexión podría residir en el dispositivo externo (decodificador, videoconsola, etc.). Conecte directamente la Soundbar.
• Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio (→ Menú → Configuración (→ Toda la configuración (→ Conexión → Administrador de dispositivos externos → Anynet+ (HDMI-CEC) ON)

La Soundbar no se conecta por Bluetooth.

• Cuando conecte un nuevo dispositivo, cambie a "BT PAIRING" para establecer la conexión. (Pulse el botón *PAIR del mando a distancia o pulse el botón ☉ (Micrófono encendido/apagado) /→ (Fuente) del dispositivo durante al menos 5 segundos).
• Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio (→ Menú → Configuración (→ Toda la configuración (→ Sonido → Salida de sonido → Lista de altavoces Bluetooth)

El sonido se interrumpe al conectar por Bluetooth.

• Algunos dispositivos pueden causar interferencias de radio si se encuentran demasiado cerca de la Soundbar (p. ej., microondas, routers inalámbricos, etc.).
• Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acerque el dispositivo a la Soundbar.
• Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, el sonido podría interrumpirse. Compruebe el entorno de la instalación y las condiciones de uso.

La Soundbar no se conecta por Wi-Fi.

• Asegúrese de que el router inalámbrico esté encendido y luego vuelva a conectarlo después de reiniciarlo.
• La Soundbar no se conectará si la señal inalámbrica es demasiado débil. Intente acercar el router a la Soundbar o eliminar los posibles obstáculos entre la Soundbar y el router, si fuera posible.

La Soundbar no se enciende automáticamente con la TV.

- Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor.

07 NOTAS IMPORTANTES SOBRE EL SERVICIO TÉCNICO

• Las figuras e ilustraciones de este manual de usuario se muestran únicamente como referencia y podrían diferir del aspecto real del producto.
• Se le puede cobrar una tarifa administrativa si se da alguna de estas circunstancias:
  (a) Se llama a un técnico a petición suya y el producto no presenta ningún defecto (p. ej., cuando no se ha leído el manual del usuario).
  (b) Lleva la unidad al centro de reparaciones y el producto no presenta ningún defecto (p. ej., cuando no se ha leído el manual del usuario).
• Se le comunicará la tarifa administrativa antes de que le visite el técnico.

08 ESPECIFICACIONES Y GUÍA

Nombre de modelo: HW-S80*D

Peso: 1,4 kg

Dimensiones (ANCHO x ALTO x FONDO):

1160,0 x 38,0 x 39,9 mm

AMPLIFICADOR Potencia nominal de salida: 130 W

Subwoofer

PS-WS800D (HW-S800D), PS-WS801D (HW-S801D)

• Peso: 6,4 kg
• Dimensiones (ANCHO x ALTO x FONDO): 238,0 x 240,8 x 238,0 mm
• AMPLIFICADOR Potencia nominal de salida: 200 W

Nombre de modelo: HW-S70*D

Peso: 1 kg

Dimensiones (ANCHO x ALTO x FONDO):

890,0 x 38,0 x 39,9 mm

AMPLIFICADOR Potencia nominal de salida: 90 W

Subwoofer

Intervalo de temperatura de funcionamiento:

Entre +10 °C y +40 °C

Intervalo de humedad de funcionamiento:

Del 10 % al 80 %, sin condensación

Intervalo de temperatura de almacenamiento:

Entre -20 °C y +45 °C

Intervalo de humedad de almacenamiento:

Del 5 % al 95 %, sin condensación

Formatos de reproducción compatibles

Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD /

Dolby ATMOS / DTS 5.1ch / LPCM 8ch

NOTA

- Samsung Electronics Co., Ltd se reserva el derecho a cambiar estas especificaciones sin previo aviso.

- El peso y las dimensiones son aproximados.

Precaución: La Soundbar se reiniciará automáticamente si activa o desactiva la función Wi-Fi o Bluetooth.

Consumo de energía total en espera (W)

2,0 W

Para desactivar la conexión Wi-Fi:

Mantenga pulsado el botón CH LEVEL del mando a distancia de la Soundbar durante más de 30 segundos para activar o desactivar la conexión Wi-Fi.

Para desactivar la conexión Bluetooth:

Mantenga pulsado el botón TONE CONTROL del lado derecho de la Soundbar durante más de 30 segundos para activar o desactivar la conexión Bluetooth.

- En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: http://www.samsung.com. Acceda a Soporte e introduzcan el nombre del modelo. Este equipo puede funcionar en todos los países de la UE y en el Reino Unido. La función de WLAN de 5 GHz (Wi-Fi o SRD) de este aparato solo se puede utilizar en interiores.

- POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor RF :

100mW a 2,4GHz-2,4835GHz, 200mW a 5,15GHz-5,25GHz & 5,47GHz - 5,725GHz, 100mW a 5,25GHz-5,35GHz 25mW a 5,725GHz-5,875GHz

[ENERGY STAR]

[Eliminación correcta de las baterías de este producto]

(Se aplica en países con sistemas de recolección por separado)

La presencia de esta marca en la batería, el manual o el envase indica que la batería de este producto no debe eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia de la Directiva CE 2006/66. El usuario no debe sustituir la batería que incluye este producto. Para obtener información sobre cómo cambiarla, póngase en contacto con su proveedor de servicio técnico. No extraiga la batería ni la arroje al fuego. No desmonte, aplaste o perfore la batería. Si va a deshacerse del producto, el centro de recogida de residuos tomará las medidas oportunas para el reciclado y tratamiento del producto, incluida la batería.

Extracción de la batería

• Para extraer la batería, póngase en contacto con un centro de servicio autorizado. Para obtener las instrucciones sobre cómo extraer la batería, visite www.samsung.com/global/ecodesign_energy.
• Por su propia seguridad, no intente extraer la batería. Si no se extrae correctamente, tanto esta como el dispositivo podrían deteriorarse y causarle daños personales o comprometer su seguridad al utilizar el dispositivo.

Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias específicas del producto (como, por ejemplo, REACH, RAEE y sobre baterías), visite la siguiente página: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN

Requisitos de diseño ecológico para las fuentes de alimentación externas: www.samsung.com/global/ecodesign_component
