MANUAL DE UTILIZADOR HW-S701D SAMSUNG

03 COLLEGAMENTO DELLA SOUNDBAR

04 UTILIZZO DI UN COLLEGAMENTO CABLATO

Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	CUIDADORISCO DE CHOQUE ELÉTRICO.NÃO ABRIR.
	Este símbolo indica a presença de alta tensão no interior do produto. É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: este símbolo indica que não é necessária uma ligação elétrica à terra de segurança.Se este símbolo não se encontrar num produto com um cabo de alimentação, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	Tensão CA: a tensão nominal indicada por este símbolo corresponde à tensão CA.
	Tensão CC: a tensão nominal indicada por este símbolo corresponde à tensão CC.
	Cuidado. Consultar as instruções de utilização: este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

CUIDADO

AVISO

- Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho a chuva ou humidade.

CUIDADO

• PARA PREVENIR CHOQUES ELÉTRICOS, INSIRA TOTALMENTE A FICHA FAZENDO CORRESPONDER O PINO MAIS LARGO COM O ORIFÍCIO MAIS LARGO.
• Este aparelho deve estar sempre ligado a uma ficha CA com uma ligação de proteção à terra.
• Para desligar o aparelho da rede elétrica, puxe a ficha da tomada, por isso, a tomada deve estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objetos com líquidos, como jarros, sobre o aparelho.

- Para desligar completamente este aparelho, tem de retirar a ficha da tomada. Por isso, a tomada deve estar sempre fácil e prontamente acessível

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, numa base adequada (mobília), com espaço suficiente à volta para ventilação (7 a 10 cm). Certifique-se de que as ranhuras de ventilação não estão cobertas. Não coloque a unidade sobre amplificadores ou outro equipamento que possa ficar quente. A unidade foi concebida para utilização contínua. Para desligar a unidade completamente, desligue a ficha CA da tomada de parede. Se não pretender utilizar a unidade durante um longo período de tempo, desligue-a retirando a respetiva ficha da tomada.

2. Durante tempestades, desligue a ficha CA da tomada. Os picos de tensão provocados pela trovoada podem danificar a unidade.

3. Não exponha a unidade a luz solar direta ou outras fontes de calor. Isto pode originar sobreaquecimento e provocar avaria na unidade.

4. Proteja o produto da humidade (ou seja, jarros) e do calor excessivo (por ex., uma lareira) ou de equipamentos que criem campos magnéticos ou elétricos fortes. Se a unidade se avariar, desligue o cabo de alimentação da tomada de parede CA. O produto não foi concebido para utilização industrial. É apenas para utilização pessoal. Se o produto for armazenado a baixas temperaturas, poderá ocorrer condensação. Se transportar a unidade durante o inverno, espere aproximadamente 2 horas, até a unidade ter alcançado a temperatura ambiente, antes de a utilizar.

5. Podem ocorrer incêndios ou explosões, resultando em danos do telecomando ou ferimentos.

• Permita que o telecomando sofra impactos.
• Tenha atenção para não permitir que substâncias desconhecidas como metal, líquido ou pó entrem em contacto com o terminal de carga do telecomando.
• Quando o telecomando ficar danificado, cheirar a queimado ou deitar fumo, deixe imediatamente de o utilizar e repare-o no Centro de Assistência Samsung.
• Não desmonte o telecomando de forma arbitrária.
• Tenha atenção para não permitir que crianças ou animais de companhia ponham o telecomando na boca. Podem ocorrer incêndios ou explosões, resultando em danos do telecomando ou ferimentos.

01 VERIFICAR OS COMPONENTES

• Unidade principal do Soundbar
• Cabo HDMI para Micro HDMI
  • Telecomando do Soundbar
  • Guia de suporte de parede
• Subwoofer
• 2 parafusos de fixação
  • 2 cabos de alimentação (Subwoofer, Soundbar)
  • 4 parafusos (M5 X L55)
  • Transformador de CA/CC
  • 4 buchas
• 2 suportes de parede

NOTA

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de Assistência Técnica ou o Apoio ao Cliente da Samsung.

02 DESCRIÇÃO GERAL DO PRODUTO

Painel superior do Soundbar

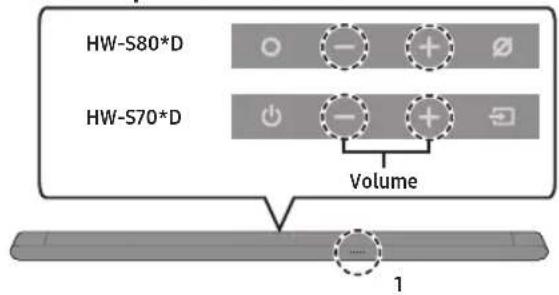

HW-S80*D HW-S70*D Volume 1

Botão (Multifunções) No modo de espera, prima o botão (Multifunções) para ligar o Soundbar. Prima o botão (Multifunções) para alterar o modo.

Botão (Microfone Ligado/Desligado) Prima o botão para ligar ou desligar o microfone. Quando o microfone está desligado, o indicador LED fica vermelho.

1 Indicador LED O indicador LED pisca, fica aceso ou muda de cor dependendo do modo ou estado atual do Soundbar.

Botão (Ligar/Desligar) Permite ligar e desligar a alimentação.

Botão (Fonte) Prima o botão (Fonte) para alterar a fonte de entrada.

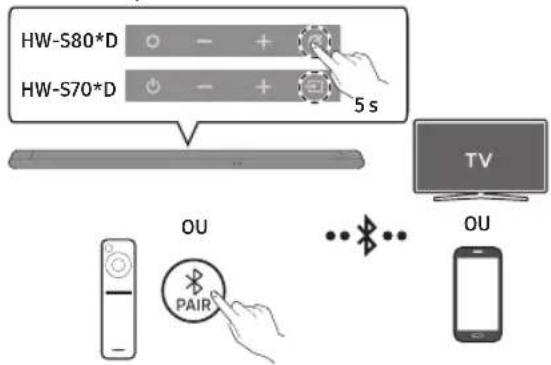

- Para mudar para o estado de Emparelhamento por Bluetooth no modo "Bluetooth", mantenha premido o botão (Microfone Ligado/Desligado) ou (Fonte) na parte superior do Soundbar durante mais de 5 segundos.

Painel traseiro do Soundbar

SERVICE 1 HDMI (eARC) 2 3 DC 19V

1	SERVICELigue um dispositivo de armazenamento USB para atualizar o software do produto.
2	HDMI (eARC)Ligue à tomada fêmea HDMI num televisor.
3	DC19VLigue o transformador de CA/CC.(Entrada da fonte de alimentação)

03 LIGAR O SOUNDBAR

Ligar a alimentação e as unidades

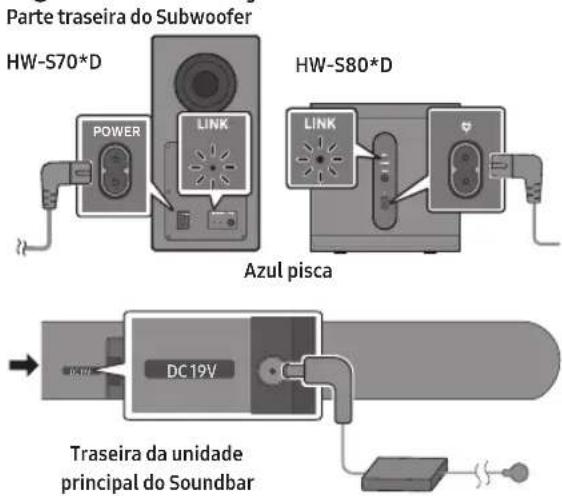

Parte traseira do Subwoofer HW-S70*D POWER LINK HW-S80*D Link Azul pisca DC19V Traseira da unidade principal do Soundbar

• O indicador LED DE LIGAÇÃO para de piscar e fica aceso continuamente a azul quando se estabelece uma ligação entre o Soundbar e o Subwoofer sem fios.

04 UTILIZAR UMA LIGAÇÃO COM FIOS

Ligar com um cabo HDMI para Micro HDMI

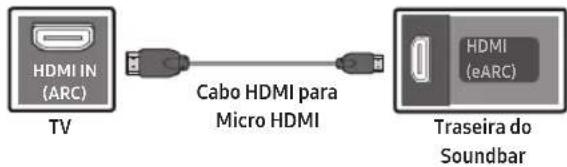

HDMI IN (ARC) TV Cabo HDMI para Micro HDMI HDMI (eARC) Traseira do Soundbar

NOTA

• Quando utilizar um cabo HDMI para Micro HDMI, cuidado para não partir o terminal do cabo.
• Quando a TV não emitir som, prima o botão ○ (Multifunções)/Fonte) na parte superior do Soundbar ou o botão (Fonte) no telecomando para selecionar o modo "TV ARC".
• Recomenda-se a utilização de um cabo HDMI certificado pela HDMI.org.

Utilizar a função Q-Symphony

Quando o Soundbar estabelecer ligação com uma TV Samsung compatível com a função Q-Symphony, poderá reproduzir o som ao mesmo tempo no Soundbar e na TV. Se utilizar a função Q-Symphony, o som surround reproduzido na TV permite-lhe desfrutar de um efeito de som surround mais rico e tridimensional.

Quando o Soundbar é ligado, o menu "Q-symphony" aparece na TV. (A mensagem apresentada pode ser diferente consoante o modelo da TV.)

(Definições ( → Todas as Definições ( → Som → Saída de Som)

05 UTILIZAR UMA LIGAÇÃO SEM FIOS

Ligar através de Bluetooth
Parte superior do Soundbar

- Procure o dispositivo Bluetooth na sua TV ou dispositivo móvel.

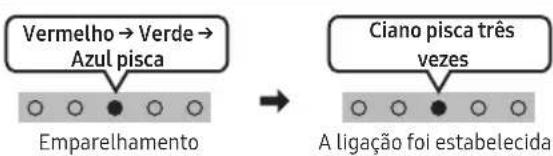

Vermelho → Verde → Azul pisca Emparelhamento Ciano pisca três vezes A ligação foi estabelecida

- Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.

Ligar através de Wi-Fi (Rede sem fios)

- Para ligar o Soundbar a um dispositivo móvel através da rede sem fios (Wi-Fi), precisa da aplicação SmartThings.

1. Ligue o dispositivo móvel (smartphone, tablet, etc.) à rede Wi-Fi a que ligou o televisor.
2. Instale e inicie a aplicação SmartThings no dispositivo móvel (smartphone, tablet, etc.).
3. Siga as instruções na janela da aplicação no dispositivo móvel para ligar o Soundbar à sua rede Wi-Fi.

06 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

- Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

Se o subwoofer não se ligar automaticamente

1. Desligue a unidade principal do Soundbar.
2. Mantenha premido o botão ID SET na parte de trás do subwoofer durante pelo menos 5 segundos.

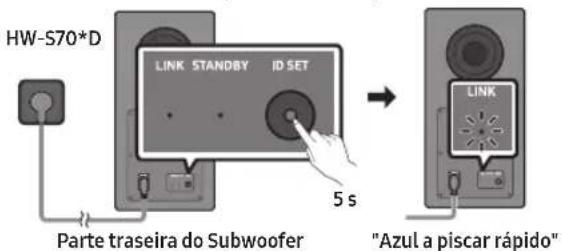

HW-S70*D LINK STANDBY ID SET 5 s Parte traseira do Subwoofer "Azul a piscar rápido"

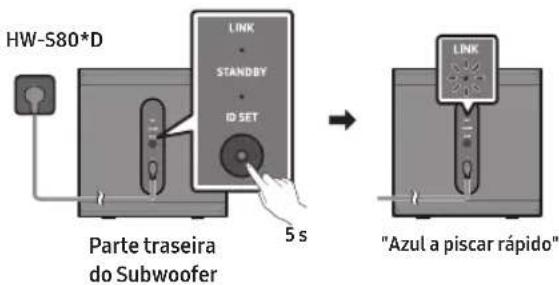

HW-S80*D LINK STANDBY ID SET 5 s Parte traseira do Subwoofer "Azul a piscar rápido"

1. Mantenha o botão Para cima do telecomando premido durante 5 segundos.

5 s

Indicador LED

1. Verifique se o LED LINK está aceso continuamente a azul (ligação concluída).

- O indicador LED DE LIGAÇÃO para de piscar e fica aceso continuamente a azul quando se estabelece uma ligação entre o Soundbar e o Subwoofer sem fios.

• Após remover o cabo de alimentação, insira-o de novo.
• Tente novamente após inicializar o produto.
• Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar.

Se o telecomando não funcionar.

• Aponte o telecomando diretamente para o Soundbar.
• HW-S80*D: recarregue o telecomando.
• HW-S70*D: troque as pilhas por umas novas.

O indicador do Soundbar fica vermelho sólido. (Apenas para o modelo HW-S80\*D)

- O microfone está desligado. Ligue o microfone.

Vermelho Ligado Vermelho Desligado

Microfone Desligado Microfone Ligado

O Soundbar não emite som.

• O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
• Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
• Para aceder à saída de som no televisor, selecione Soundbar. (Television Samsung: Início 📞 → Menu → Definições (💡 → Todas as Definições (💡 → Som → Saída de Som → Seleccionar Soundbar)
• Remova o cabo do Soundbar e ligue-o de novo.

O subwoofer não emite som.

- Verifique se o LED na parte de trás do Subwoofer acende no azul. Ligue-o novamente quando o LED azul piscar ou o LED vermelho acender.

Se a TV não estiver ligada via HDMI (eARC)

• Verifique se o cabo HDMI está corretamente ligado ao terminal ARC.
• A ligação pode não ser estabelecida devido à ligação do dispositivo externo (decodificador, consola de jogos, etc.). Ligue diretamente o Soundbar.
• O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Television Samsung: Início (→Menu →Definições (→Todas as Definições (→Ligação →Gestor de Dispositivos Externos →Anynet+ (HDMI-CEC) ON)

O Soundbar não estabelece ligação através de Bluetooth.

• Ao ligar um novo dispositivo, mude para "BT PAIRING" para estabelecer ligação. (Prima o botão XPAIR no telecomando ou o botão ◎ Microfone Ligado/Desligado)/(Fonte) no corpo durante pelo menos 5 segundos.)
• Ligue-o novamente após remover a lista de altifalantes Bluetooth no dispositivo a ligar. (Television Samsung: Início (→ Menu → Definições (→ Todas as Definições (→ Som → Saída de Som → Lista de Altifalantes Bluetooth)

O som é cortado quando ligado através de Bluetooth.

• Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto do Soundbar, como acontece com micro-ondas, routers sem fios, etc.
• Se o seu dispositivo ligado através de Bluetooth se afastar demasiado do Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo do Soundbar.
• Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

O Soundbar não estabelece ligação através Wi-Fi.

• Certifique-se de que o router sem fios está ligado e ligue-o de novo após reiniciá-lo.
• Não será possível ligar o Soundbar se o sinal sem fios for demasiado fraco. Experimente deslocar o router para um local mais próximo do Soundbar ou eliminar quaisquer obstáculos que estejam entre o Soundbar e o router, se possível.

O Soundbar não se liga automaticamente em conjunto com a TV.

- Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

07 NOTAS IMPORTANTES SOBRE A ASSISTÊNCIA

• As figuras e as ilustrações deste Manual do utilizador são fornecidas apenas para referência e podem ser diferentes do aspeto real do produto.
• Será cobrada uma taxa administrativa se:

(a) solicitar a assistência de um técnico e não existir qualquer defeito no produto (ou seja, se não tiver lido o manual do utilizador). (b) levar a unidade a um centro de reparação e não existir qualquer defeito no produto (ou seja, se não tiver lido o manual do utilizador).

- Será informado do montante da taxa administrativa antes da visita de um técnico.

08 ESPECIFICAÇÕES E GUIA

Nome do modelo: HW-S80*D

Peso: 1,4 kg

Dimensões (L x A x P):

1160,0 x 38,0 x 39,9 mm

Potência de saída nominal do AMPLIFICADOR: 130 W

Subwoofer

PS-WS800D (HW-S800D), PS-WS801D (HW-S801D)

• Peso: 6,4 kg
• Dimensões (L x A x P): 238,0 x 240,8 x 238,0 mm
• Potência de saída nominal do AMPLIFICADOR: 200 W

Nome do modelo: HW-S70*D

Peso: 1 kg

Dimensões (L x A x P):

890,0 x 38,0 x 39,9 mm

Potência de saída nominal do AMPLIFICADOR: 90 W

Subwoofer

• Peso: 6 kg
• Dimensões (L x A x P): 205,0 x 353,0 x 302,0 mm
• Potência de saída nominal do AMPLIFICADOR: 160 W

10 % a 80 %, sem condensação

Intervalo de temperatura de armazenamento:

-20 °C a +45 °C

Intervalo de humidade de armazenamento:

5 % a 95 %, sem condensação

Formatos de reprodução suportados

Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD /

Dolby ATMOS / DTS 5.1ch / LPCM 8ch

NOTA

• A Samsung Electronics Co., Ltd reserva-se o direito de alterar as especificações sem aviso prévio.
• Os valores do peso e das dimensões são aproximados.

Precaução: o Soundbar irá reiniciar-se automaticamente se ligar/desligar o Wi-Fi ou Bluetooth.

Consumo global de energia em espera (W)

2,0 W

Para desativar a ligação Wi-Fi:

Mantenha premido o botão CH LEVEL no telecomando do Soundbar durante mais de 30 segundos para ativar ou desativar a ligação Wi-Fi.

Para desativar a ligação Bluetooth:

Mantenha premido o botão TONE CONTROL no telecomando do Soundbar durante mais de 30 segundos para ativar ou desativar a ligação Bluetooth.

• A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido. O texto completo da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, aceda a Suporte e introduza o nome do modelo.
  Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.
  A função WLAN 5 GHz (Wi-Fi ou SRD) deste equipamento só pode ser utilizada em espaços interiores.

- POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS

Potência máx. do transmissor RF :

100mW a 2,4GHz - 2,4835GHz, 200mW a 5,15GHz - 5,25GHz & 5,47GHz - 5,725GHz, 100mW a 5,25GHz - 5,35GHz 25mW a 5,725GHz - 5,875GHz

[ENERGY STAR]

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

A marca apresentada na bateria, manual ou embalagem, indica que a bateria existente neste produto não deve ser eliminada juntamente com os resíduos domésticos indiferenciados. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

A bateria incorporada neste produto não é substituível pelo utilizador. Para obter informações sobre a respectiva substituição, contacte o seu fornecedor de serviços. Não tente retirar a bateria nem destruí-la por meio de algum tipo de fogo. Não desfaça, esmague nem fure a bateria. Caso pretenda desfazer-se do produto, o local de recolha de resíduos tomará as medidas apropriadas para a reciclagem e tratamento do produto, incluindo a bateria.

Remover a bateria

- Para remover a bateria, contacte um centro de assistência autorizado. Para obter instruções sobre a remoção da bateria, visite www.samsung.com/global/ecodesign_energy.

- Para a sua segurança, não tente remover a bateria. Se a bateria não for removida corretamente, poderá danificá-la e ao dispositivo, causar ferimentos em si e/ou tornar o dispositivo pouco seguro.

Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos)

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para obter informações sobre os compromissos ambientais da Samsung e sobre as obrigações regulamentares específicas de produtos, por exemplo, o regulamento REACH, REEE, Pilhas, visite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGULAMENTO DA COMISSÃO (UE) 2019/1782

Requisitos de conceção ecológica para fontes de alimentação externas: www.samsung.com/global/ecodesign_component
