Type de produit	Commutateur KVM USB-C 2 ports
Marque	IOGEAR
Modèle	GUD3C04
Nombre de ports contrôlés	2 ordinateurs USB-C
Résolution vidéo maximale	3840 x 2160 à 30 Hz (source PC) / 1920 x 1200 à 60 Hz (smartphone)
Connectique vidéo	1 port HDMI
Connectique périphériques	2 ports USB-A 3.0
Connectique hôtes	2 ports USB-C avec DP Alt
Alimentation	USB-C Power Delivery (adaptateur 100 W recommandé, non inclus)
Distribution d'alimentation	Jusqu'à 75 W sur port 1, 10 W sur port 2 (avec adaptateur 100 W externe)
Commutation	Commutateur à distance inclus (câble 2,5 mm)
Indicateurs LED	Port sélectionné, clignotement si alimentation insuffisante
Systèmes d'exploitation compatibles	Windows 10+, macOS 10.12+, Android 8+, iPad Pro (2018+)
Fonctionnalités spéciales	Mode miroir, support Samsung DeX, partage USB
Câbles inclus	2 câbles USB-C vers USB-C
Accessoires inclus	Commutateur de port à distance, guide de démarrage rapide, carte de garantie
Garantie	3 ans limitée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Utiliser un adaptateur secteur certifié LPS pour une performance optimale.
Pièces détachées et réparabilité	Les câbles et le commutateur à distance sont remplaçables. L'adaptateur secteur n'est pas inclus.

FOIRE AUX QUESTIONS - GUD3C04 IOGEAR

Comment basculer entre les deux ordinateurs connectés ?

Utilisez le commutateur de port à distance fourni (câble 2,5 mm) en appuyant sur le bouton. Vous pouvez également utiliser les indicateurs LED pour connaître le port actif.

Quel adaptateur secteur est recommandé pour la distribution d'alimentation ?

Nous recommandons un bloc d'alimentation USB-C PD certifié de 100 W à source à puissance limitée (LPS). Les premiers 15 W alimentent le KVM, jusqu'à 75 W sur le port 1 et 10 W sur le port 2.

Quelle est la résolution maximale prise en charge ?

Jusqu'à 3840 x 2160 à 30 Hz pour un ordinateur portable USB-C, et 1920 x 1200 à 60 Hz pour un smartphone USB-C.

Puis-je connecter un smartphone Android au commutateur ?

Oui, les appareils Android 8+ sont compatibles, avec support Samsung DeX sur certains modèles (Galaxy S10, Note9, etc.). Le smartphone peut afficher un écran miroir ou DeX.

Le commutateur fonctionne-t-il sans alimentation externe ?

Oui, mais le KVM puisera 15 W depuis l'ordinateur connecté au port 1, et la distribution d'alimentation vers les hôtes sera limitée. Pour une performance optimale, branchez un adaptateur 100 W.

Comment utiliser les ports USB-A ?

Les deux ports USB-A 3.0 permettent de partager des périphériques (clavier, souris, clé USB) entre les ordinateurs connectés. Ils sont actifs sur le port sélectionné.

Que signifient les LED clignotantes ?

Si les LED des ports 1 et 2 clignotent, cela indique que le KVM consomme plus de 15 W et nécessite un adaptateur secteur externe.

Le commutateur est-il compatible avec un iPad Pro ?

Oui, l'iPad Pro (2018+) est pris en charge avec le mode miroir et un clavier USB filaire.

Quels câbles sont fournis dans l'emballage ?

Deux câbles USB-C vers USB-C sont inclus pour connecter les ordinateurs. L'adaptateur secteur et le câble HDMI ne sont pas fournis.

Comment nettoyer le commutateur ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

MODE D'EMPLOI GUD3C04 IOGEAR

Guide de démarrage rapide

Commutateur USB-C™ KVM à 2 ports avec distribution d'alimentation

1 x Commutateur USB-C KVM à 2 ports
2 x Câbles USB-C à USB-C
1 x Commutateur de port à distance
1 x Guide de démarrage rapide
1 x Carte de garantie

Configuration requise

Console

• Moniteur HDMI
- Clavier USB filaire standard
- Souris USB filaire à 3 boutons standard

Ordinateurs

- Sources USB-C avec DP Alt sur l'USB-C

Alimentation

- Pour une performance optimale, nous recommandons d'utiliser un bloc d'alimentation de 100 W PD USB-C certifié à source à puissance limitée (LPS) (non inclus)

Systèmes d'exploitation

• Windows 10 (32/64 bit)+
• Mac OS X 10.12+
  • Mac iOS X 10.12+ (iPad Pro® 2018 ^1 )
• Android 8 + ^2

1Pad Pro prend en charge le mode miroir et le clavier USB

^2 Samsung DeX pris en charge sur Galaxy S10/S10+/S10e, Note9, S9/S9+, Note8, S8/8+ et Tab S4. D'autres appareils sous Android prennent en charge la mise en miroir de l'écran.

Samsung et DeX sont des marques de commerce de Samsung Electronics Corp., Ltd. Ce produit n'est pas fabriqué, parrainé, mis sous licence, ni distribué par Samsung Electronics.

1. Port d'alimentation USB-C (bloc d'alimentation USB-C non inclus dans l'emballage).

2. L'intercommunication de distribution d'alimentation requiert un adaptateur d'alimentation externe. Pour une performance optimale, utiliser un bloc d'alimentation de 100 W PD USB-C certifié à source à puissance limitée (LPS). Les premiers 15 W alimenteront le KVM, les 10 W suivants alimenteront l'appareil USB-C connecté au port n° 2, les derniers 75 W alimenteront l'appareil USB-C connecté au port n° 1. Si aucune alimentation externe n'est branchée, le KVM prendra 15 W de l'appareil USB-C connecté au port n° 1.

3. Sortie vidéo HDMI

4. Jusqu'à 3840 x 2160 à 30 Hz pour les sources d'ordinateur portable à USB-C

5. Jusqu'à 1920 x 1200 à 60 Hz pour les sources de téléphone intelligent à USB-C

6. Port de commutateur à distance.

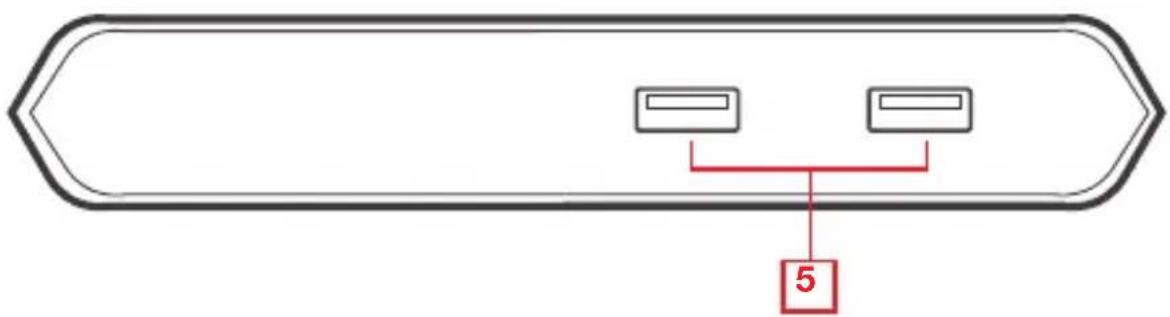

7. 2 x Ports de type A à USB 3.0 pour un partage de périphérique.

4321

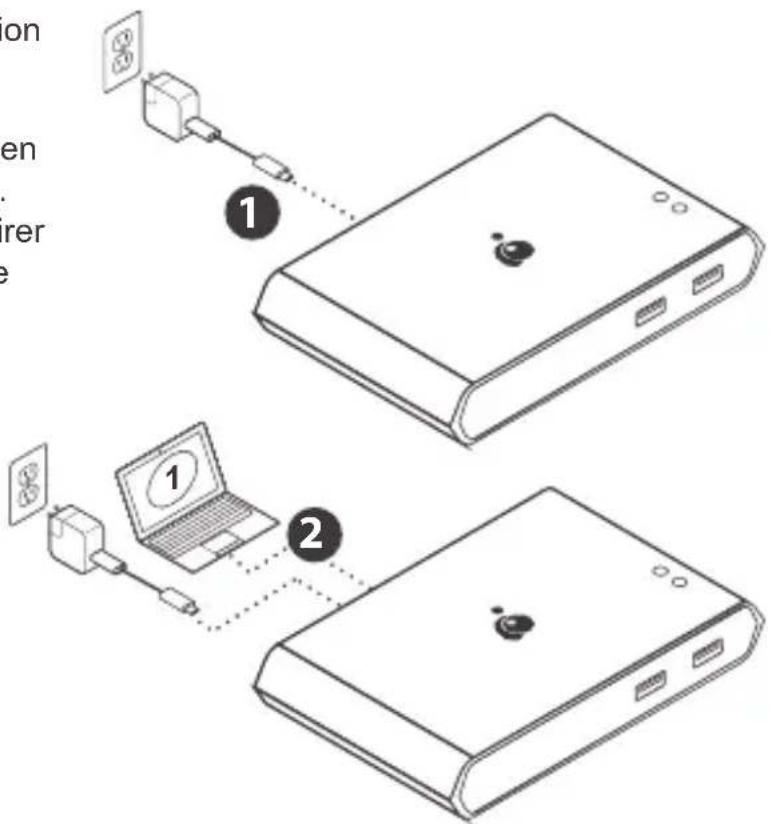

Brancher un adaptateur d'alimentation USB-C externe (en option et non inclus) au port d'alimentation et à la source d'alimentation pour prendre en charge la distribution d'alimentation. Nous recommandons de ne pas retirer la source d'alimentation au cours de l'installation.

Étape 2

Brancher le câble USB-C inclus de votre ordinateur USB-C au port principal n° 1 (jusqu'à 75 W en distribution d'alimentation lorsqu'une alimentation USB-C de 100 W externe est branchée)

Étape 3

Brancher le câble USB-C inclus de votre second appareil USB-C au port n° 2 (jusqu'à 10 W en distribution d'alimentation lorsqu'une alimentation USB-C de 100 W externe est branchée)

Étape 4

Brancher un câble HDMI au port de sortie vidéo et à un écran HDMI.

et de sortie vidéo 1 4

Étape 5

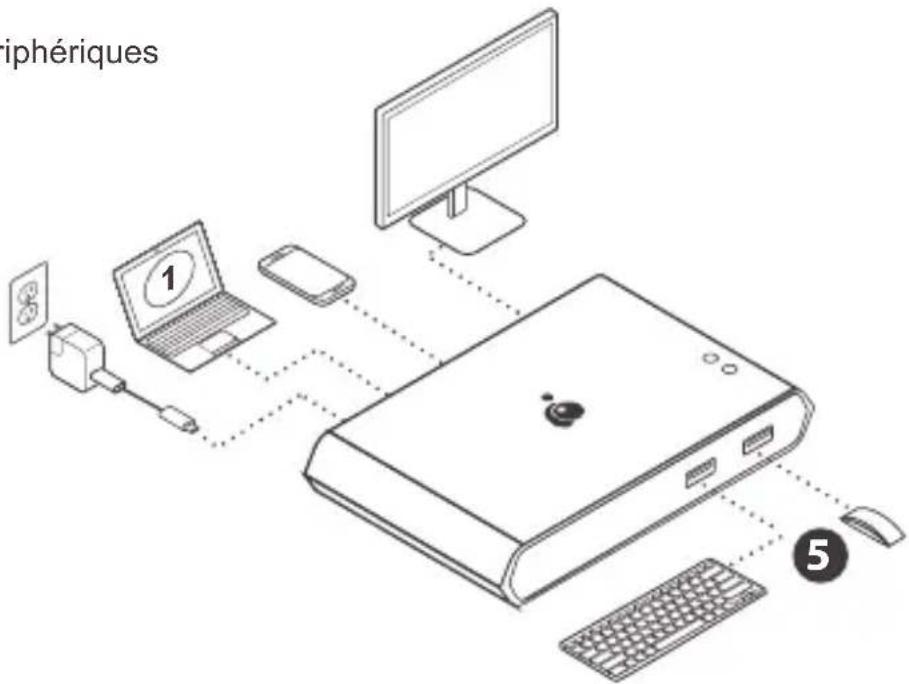

Brancher les appareils périphériques USB-A aux ports USB-A.

riphériques 1 5

Étape 6

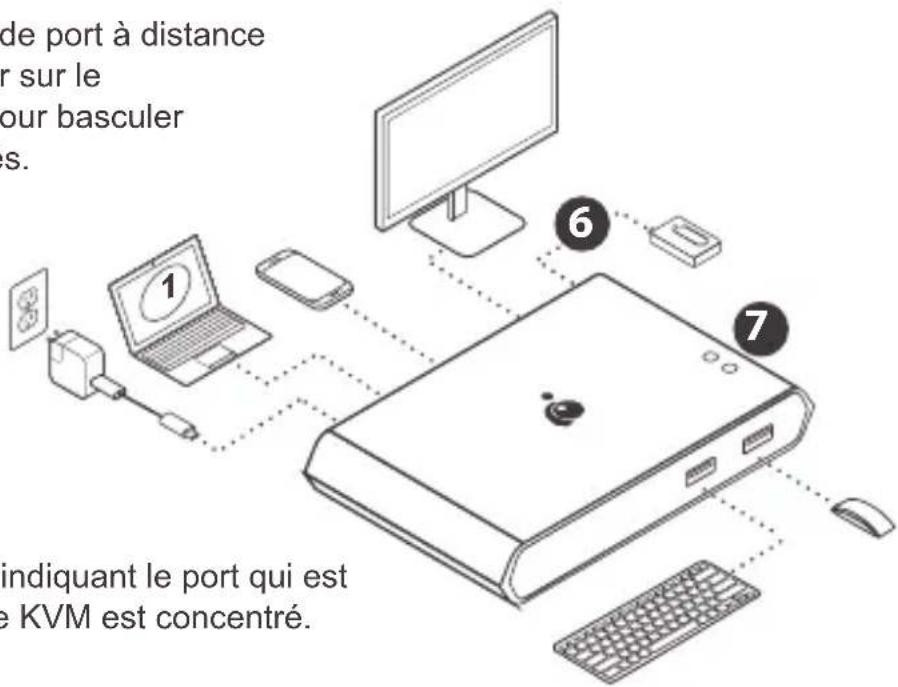

Brancher le commutateur de port à distance au port de 2,5 mm. Cliquer sur le commutateur à distance pour basculer entre les USB-C branchés.

de port à distance ur sur le pour basculer es. 1 6 7 indiquant le port qui est le KVM est concentré.

Étape 7

Le port à DEL s'allumera, indiquant le port qui est sélectionné et sur lequel le KVM est concentré.

Les ports à DEL n° 1 et n° 2 clignoteront si le KVM prend plus de 15 W; et par conséquent, s'il a besoin d'être branché à un adaptateur d'alimentation USB-C externe.

Déclaration sur les interférences de la Commission fédérale des communications (FCC)

Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet appareil peuvent annuler le droit de l'utilisateur de l'utiliser. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV expérimenté pour obtenir de l'aide

Avertissement de la FCC : Les changements ou modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférence nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE :

Cet appareil a été testé et déclaré conforme aux directives de l'Union européenne : Capacités électromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).

Garantie limitée

Renseignements sur la garantie

Ce produit bénéficie d'une garantie limitée de 3 ans. Pour connaître les modalités de cette garantie, consultez https://www.iogear.com/support/warranty

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit

Modèle du produit

Numéro de série

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit
2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR
