L20 Ultra - Aspirateur DREAME - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'aspirateur	Aspirateur sans fil
Puissance d'aspiration	150 AW
Capacité du réservoir	0,5 L
Autonomie	Jusqu'à 60 minutes
Temps de charge	4 heures
Filtration	Système de filtration HEPA
Accessoires inclus	Brosse motorisée, brosse douce, suceur plat
Poids	2,5 kg
Dimensions	25 x 25 x 115 cm
Utilisation	Convient pour les sols durs et les tapis
Maintenance	Filtre lavable, réservoir facile à vider
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - L20 Ultra DREAME

Comment charger l'aspirateur DREAME L20 Ultra ?

Connectez le chargeur à une prise électrique et branchez-le à l'aspirateur. Assurez-vous que l'aspirateur est éteint pendant la charge.

Pourquoi l'aspirateur ne s'allume-t-il pas ?

Vérifiez si l'aspirateur est chargé. Si la batterie est déchargée, rechargez-le pendant au moins 4 heures. Assurez-vous également que le bloc d'alimentation est correctement branché.

Comment vider le réservoir à poussière ?

Appuyez sur le bouton de déverrouillage du réservoir à poussière, retirez-le de l'aspirateur et videz-le dans une poubelle. Nettoyez-le à l'eau tiède si nécessaire.

L'aspirateur ne aspire plus correctement, que faire ?

Vérifiez si le filtre est obstrué ou sale. Nettoyez ou remplacez le filtre si nécessaire. Assurez-vous également que le réservoir à poussière est vide.

Comment nettoyer le filtre de l'aspirateur DREAME L20 Ultra ?

Retirez le filtre du réservoir à poussière et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Quelle est l'autonomie de l'aspirateur DREAME L20 Ultra ?

L'aspirateur a une autonomie d'environ 60 minutes en mode standard, mais cela peut varier selon le mode d'utilisation et la surface.

Comment réinitialiser l'aspirateur DREAME L20 Ultra ?

Pour réinitialiser l'aspirateur, éteignez-le, puis maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes jusqu'à ce que vous entendiez un bip.

Où puis-je acheter des pièces de rechange pour l'aspirateur DREAME L20 Ultra ?

Les pièces de rechange peuvent être achetées sur le site officiel de DREAME ou auprès de revendeurs agréés.

L'aspirateur DREAME L20 Ultra est-il adapté aux animaux domestiques ?

Oui, l'aspirateur est conçu pour enlever les poils d'animaux grâce à sa puissance d'aspiration et ses accessoires spécifiques.

Comment savoir si la batterie de l'aspirateur DREAME L20 Ultra est endommagée ?

Si l'aspirateur ne tient pas la charge ou s'éteint rapidement, cela peut indiquer un problème de batterie. Contactez le service client pour un diagnostic.

MODE D'EMPLOI L20 Ultra DREAME

Informations sur la sécurité

Pour éviter tout risque de choc électrique, d'incendie ou de blessure causé par une utilisation incorrecte de l'appareil, veuillez lire attentivement le manuel d'utilisation avant d'utiliser l'appareil et le conserver pour pouvoir vous y référer ultérieurement.

Restrictions d'utilisation

• Ce produit ne doit pas être utilisé par des enfants de moins de 8 ans ni par des personnes présentant un handicap moteur, sensoriel ou mental, ou ayant une expérience ou des connaissances limitées, sans la supervision d'un parent ou d'un tuteur afin de garantir un fonctionnement sûr et d'éviter tout risque. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
  L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni avec l'appareil.
• Ce produit contient des batteries qui peuvent être uniquement remplacées par des techniciens qualifiés ou par le service après-vente.
  Dégagez la zone à nettoyer. Les enfants ne doivent pas jouer avec ce produit. Pendant le nettoyage, assurez-vous que les enfants et les animaux de compagnie sont maintenus à une distance de sécurité du robot aspirateur.
• Ne pas installer, charger ou utiliser l'appareil dans les salles de bains ou autour des piscines.
• Ce produit est uniquement destiné au nettoyage des sols dans un environnement domestique. Ne l'utilisez pas à l'extérieur, sur des surfaces autres que des sols ou dans un environnement commercial ou industriel.
• Assurez-vous que l'appareil fonctionne correctement dans un environnement

Informations sur la sécurité

FR

Restrictions d'utilisation

adéquat. Dans le cas contraire, n'utilisez pas l'appareil.

Si le câble d'alimentation est endommagé, ce dernier doit être remplacé par un câble spécial ou un assemblage disponible auprès du fabricant ou d'un agent de maintenance.

N'utilisez pas le robot dans une zone située au-dessus du niveau du sol sans barrière de protection.

- Ne placez pas le robot à l'envers. N'utilisez pas le couvercle du LDS, le couvercle du robot ou le pare-chocs comme poignée pour déplacer le robot.

N'utilisez pas le robot dans des environnements où la température ambiante est supérieure à 40 °C ou inférieure à 0 °C, ni sur un sol avec des liquides ou des substances collantes.

Pour éviter d'endommager l'appareil ou de le traîner, débarrassez le sol de tout objet mobile et retirez les câbles ou les cordons d'alimentation qui se trouvent sur le trajet de nettoyage avant d'utiliser l'appareil.

- Retirez tous les objets fragiles ou de petite taille au sol afin d'éviter que le robot ne les percute ou ne les endommage.

- Maintenez vos cheveux, vos doigts et les autres parties de votre corps éloignés de l'orifice d'aspiration du robot.

· Gardez l'outil de nettoyage hors de portée des enfants.

- Ne faites pas fonctionner l'appareil dans une pièce où un nourrisson ou un enfant dort.

Informations sur la sécurité

FR

Restrictions d'utilisation

• Ne mettez pas d'enfants, d'animaux ou d'objets sur le robot, qu'il soit à l'arrêt ou en mouvement.
• Gardez le détergent hors de la portée des enfants.
  Utilisez uniquement le détergent officiellement approuvé. N'ajoutez aucun liquide tel que de l'alcool ou un désinfectant.
  N'utilisez pas le robot pour nettoyer des objets brûlants. N'utilisez pas le robot pour ramasser des liquides inflammables ou combustibles, des gaz corrosifs ou des acides ou solvants non dilués.
• N'aspirez pas d'objets durs ou tranchants. N'utilisez pas l'appareil pour ramasser des objets tels que des pierres, de gros morceaux de papier ou tout autre élément susceptible d'obstruer l'appareil.
• Veuillez éteindre et débrancher l'appareil avant de le nettoyer et de l'entretenir.
  N'essuyez pas le robot ou la station de base avec un chiffon humide et ne les rincez pas avec un liquide. Après avoir nettoyé les pièces lavables, séchez-les complètement avant de les réinstaller et de les utiliser.
• Veuillez utiliser ce produit conformément aux instructions du Mode d'emploi. Les utilisateurs sont responsables des pertes ou dommages résultant d'une mauvaise utilisation de ce produit.

Batteries et charge

- Ne pas utiliser de batterie et de station de base tierce. A utiliser uniquement avec le modèle RCXE2-1 fourni.

Informations sur la sécurité

Batteries et charge

N'essayez pas de démonter, réparer ou modifier la batterie ou la station de base par vous-même.
- Ne placez pas la station de base à proximité d'une source de chaleur.
- N'utilisez pas un chiffon humide ou des mains mouillées pour essuyer ou nettoyer les contacts de charge de la station de base.
- Ne jetez pas vos batteries usagées de façon incorrecte. Les batteries inutiles doivent être jetées aux centres de recyclage appropriés.
Si le cordon d'alimentation est endommagé ou rompu, cessez immédiatement de l'utiliser et contactez le service après-vente.
Dans la mesure du possible, assurez-vous que le robot est éteint lorsque vous le transportez et rangez-le dans son emballage d'origine.
Si vous ne prévoyez pas d'utiliser le robot pendant une période prolongée, chargez-le complètement, éteignez-le, puis entreposez-le dans un endroit frais et sec. Rechargez le robot au moins une fois tous les 3 mois pour éviter un déchargement excessif de la batterie.

Informations sur la sécurité liée à l'utilisation du laser

- Le capteur laser dans ce produit répond à la norme IEC 60825-1:2014/EN 60825-1:2014/A11:2021 pour les produits laser de classe 1. Veuillez éviter le contact visuel direct avec le produit pendant l'utilisation.

PRODUIT LASER DE CLASSE 1 PRODUIT LASER DE CONSOMMATION EN 50689:2021

Par la présente, Dreame Trading (Tianjin) Co., Ltd. déclare que cet équipement radio de type RLX41CE-1 est conforme à la Directive européenne 2014/53/UE.

L'intégralité de la déclaration de conformité pour l'UE est disponible à l'adresse suivante: https://global.dreametech.com

Pour obtenir un manuel électronique détaillé, rendez-vous sur le site https://global.dreametech.com/pages/user-manuals-and-faqs

Présentation du produit

Contenu d'emballage (DreameBot L20 Ultra)

Robot

Station de base

Plaque d'extension de rampe de station de base

Autres accessoires

Brosse latérale Câble d'alimentation Outil de nettoyage

(Rangé dans le bac de stockage de la station de base)

Sac à poussière × 2

(Rangé dans le bac à poussière)

Brosse principale

(préinstallée)

Serpillière × 2 (preinstallées)

Support de la serpillière × 2

Solution de nettoyage

Manuel d'utilisation Filtre du compartiment

à poussière (préinstallé)

Présentation du produit

Contenu d'emballage (DreameBot L20 Ultra Complete)

FR

Robot

Station de base

Plaque d'extension de rampe de station de base

Autres accessoires

Brosse latérale × 3 Câble d'alimentation Outil de nettoyage

(Rangé dans le bac de stockage de la station de base)

Sac à poussière × 5 (× 2 rangés dans le bac à poussière)

Brosse principale × 2 (× 1 préinstallées)

Serpillière × 14 (× 2 préinstallées)

Support de la serpillière × 2

Solution de nettoyage × 4

Manuel d'utilisation Filtre du compartiment à poussière × 4 (× 1 préinstallé)

Présentation du produit

FR

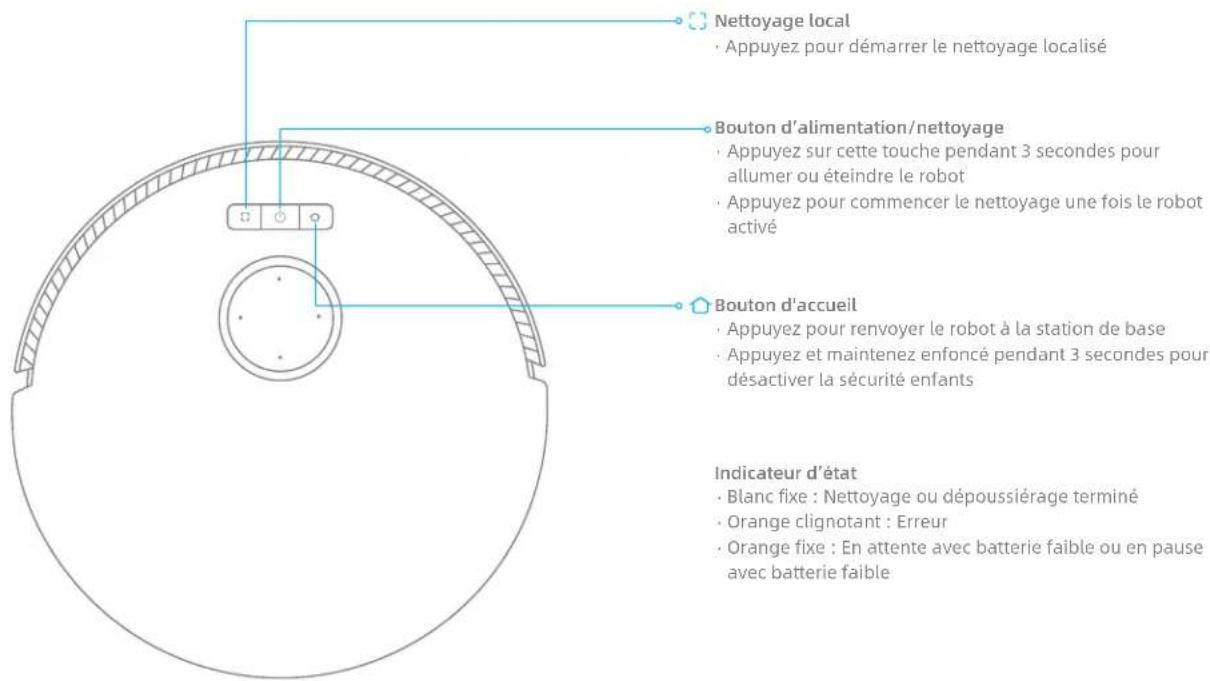

Robot

Nettoyage local • Appuyez pour démarrer le nettoyage localisé Bouton d'alimentation/nettoyage • Appuyez sur cette touche pendant 3 secondes pour allumer ou éteindre le robot • Appuyez pour commencer le nettoyage une fois le robot activé Bouton d'accueil • Appuyez pour renvoyer le robot à la station de base • Appuyez et maintenez enfoncé pendant 3 secondes pour désactiver la sécurité enfants Indicateur d'état • Blanc fixe : Nettoyage ou dépoussiérage terminé • Orange clignotant : Erreur • Orange fixe : En attente avec batterie faible ou en pause avec batterie faible

Remarque : Appuyez sur n'importe quel bouton du robot pour faire une pause pendant que le robot nettoie ou revient à la charge.

Présentation du produit

FR

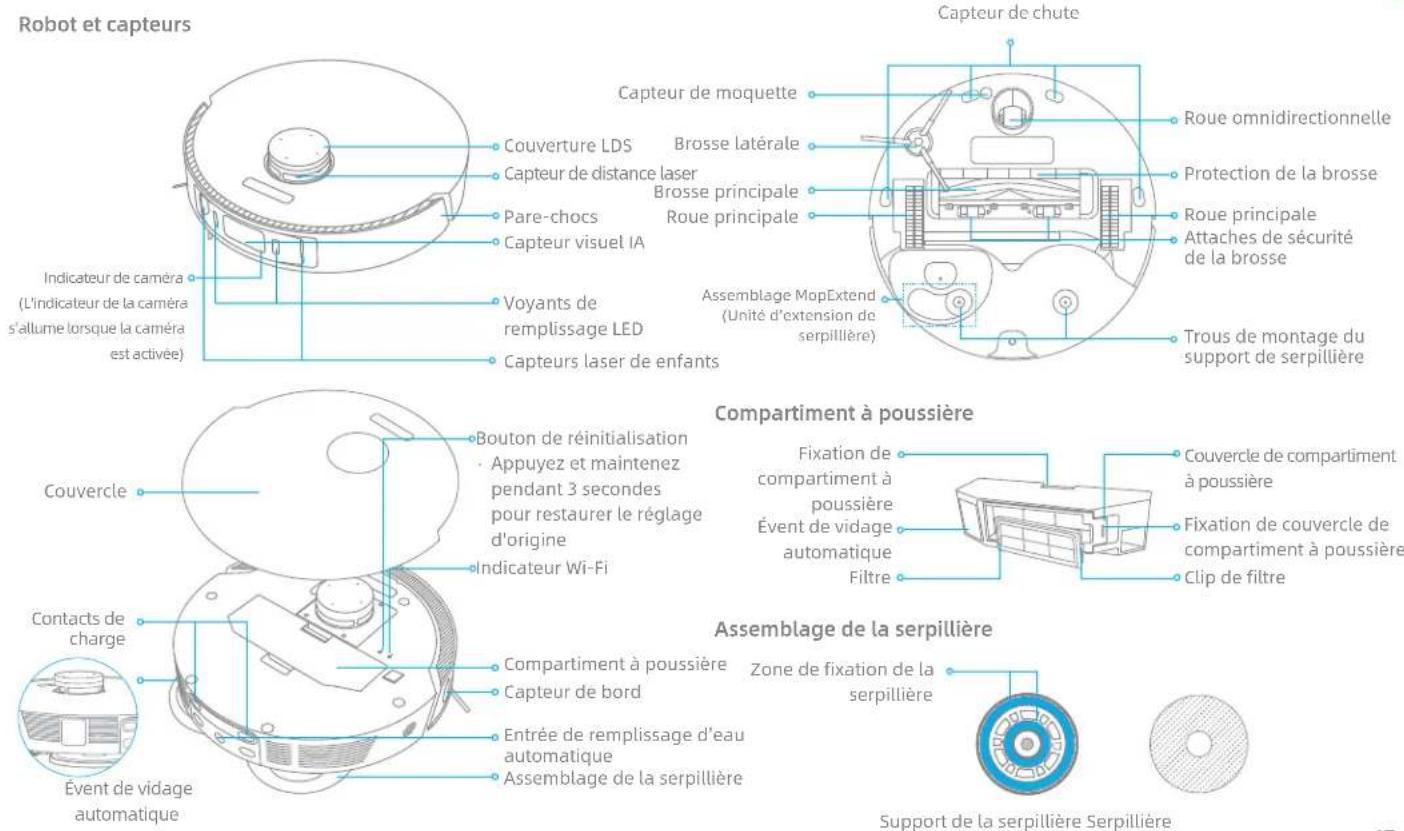

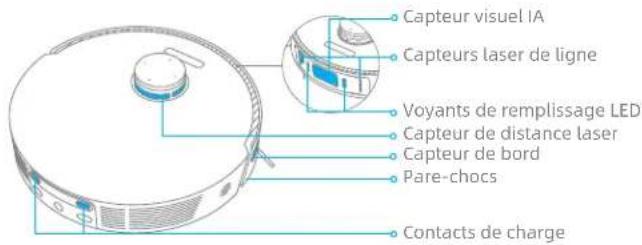

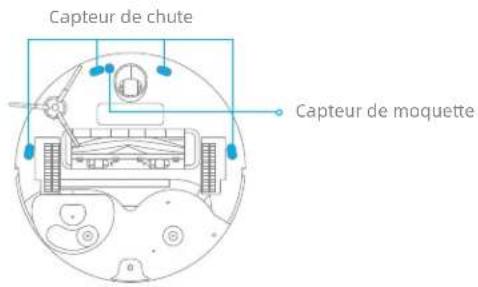

Robot et capteurs Capteur de chute Couvercle Couverture LDS Capteur de distance laser Pare-chocs Capteur visuel IA Indicateur de caméra (L'indicateur de la caméra s'allume lorsque la caméra est activée) Voyants de remplissage LED Capteurs laser de enfants Bouton de réinitialisation Appuyez et maintenez pendant 3 secondes pour restaurer le réglage d'origine Indicateur Wi-Fi Contacts de charge Évent de vidage automatique Compartiment à poussière Fixation de compartiment à poussière Évent de vidage automatique Filtre Compartiment à poussière Capteur de bord Entrée de remplissage d'eau automatique Assemblage de la serpillière Roue omnidirectionnelle Protection de la brosse Roue principale Attaches de sécurité de la brosse Trous de montage du support de serpillière Assemblage de la serpillière Zone de fixation de la serpillière Support de la serpillière Serpillière

Présentation du produit

FR

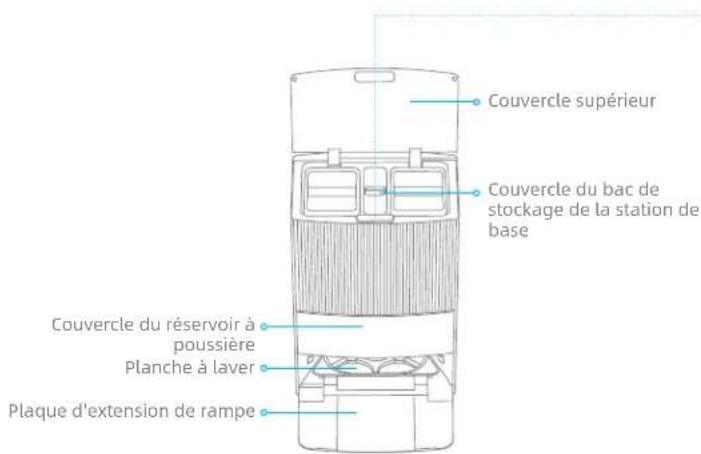

Station de base

Couvercle supérieur Couvercle du bac de stockage de la station de base Couvercle du réservoir à poussière Planche à laver Plaque d'extension de rampe

Boutons de la station de base

Bouton Quitter

Lorsque le robot est sur la station de base, appuyez pour quitter la station de base

Bouton Nettoyer

- Lorsque le robot est sur la station de base, appuyez pour commencer à nettoyer - Lorsque la tâche de lavage de serpillière est en cours, appuyez pour mettre en pause

Bouton Sécher

- Lorsque le robot est sur la station de base, appuyez pour que la station de base commence ou arrête le processus de séchage de serpillières

Indicateur d'état

• Blanc fixe : La station de base est branchée
• Orange fixe : La station de base présente une erreur

Sécurité enfants

Lorsque le robot est sur la station de base, maintenez et enfoncés pendant 3 secondes pour activer ou désactiver la sécurité enfants. Vous pouvez également utiliser l'application pour contrôler la fonction de sécurité enfants.

Nettoyer la planche à laver

Une fois que le robot a quitté la station de base, appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes pour ajouter de l'eau de la station de base dans la planche à laver, puis appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes pour pomper l'eau usagée dans la planche à laver.

Présentation du produit

FR

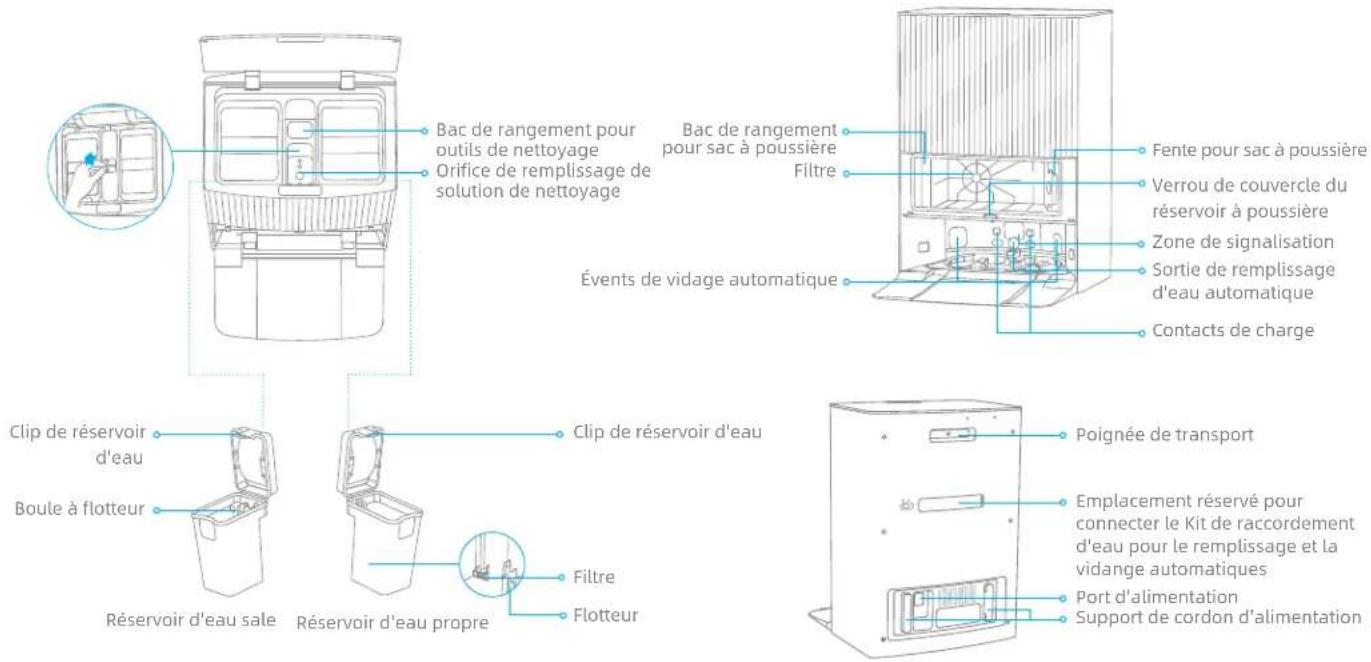

Station de base

Bac de rangement pour outils de nettoyage Orifice de remplissage de solution de nettoyage Fentre pour sac à poussière Fintre Events de vidage automatique Fente pour sac à poussière Verrou de couvercle du réservoir à poussière Zone de signalisation Sortie de remplissage d'eau automatique Contacts de charge Clip de réservoir d'eau Boule à flotteur Réservoir d'eau sale Réservoir d'eau propre Clip de réservoir d'eau Filtre Flotteur Poignée de transport Emplacement réservé pour connecter le Kit de raccordement d'eau pour le remplissage et la vidange automatiques Port d'alimentation Support de cordon d'alimentation

Remarque : Le kit de raccordement à l'eau pour le remplissage et la vidange automatiques doit être acheté séparément. (Disponible uniquement dans certaines régions)

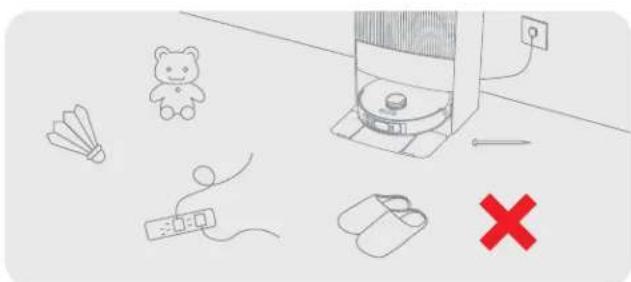

Préparation de votre maison

FR

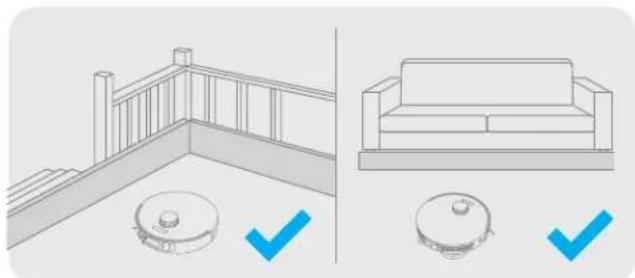

Avant de nettoyer, veuillez enlever les objets Instables, fragiles, de valeur ou dangereux, et retirer les câbles, les vêtements, les jouets, les objets durs et les objets tranchants présents sur le sol pour éviter qu'ils ne soient coincés, égratignés et renversés par le robot et de causer des pertes.

Veuillez utiliser des clôtures physiques pour éviter les zones suspendues ou basses avant le nettoyage afin d'assurer la sécurité et le bon fonctionnement du robot,

Ouvrez la porte de la pièce à nettoyer, et rangez les meubles dans un endroit approprié pour faire plus de place.

Pour éviter que le robot ne reconnaisse pas la zone à nettoyer, ne restez pas devant le robot, sur le palier, dans le couloir ou dans les endroits étroits.

Remarque :

Lorsque vous utilisez le robot pour la première fois, suivez-le pendant le nettoyage afin d'éliminer tout obstacle potentiel à l'avance.
Les voyants de remplissage LED fourniront un éclairage auxiliaire dans les environnements faiblement éclairés.
N'aspirez pas des objets durs tels que des cailloux, des boules en acier et des pièces de jouet, ou des objets tranchants tels que des déchets de construction, du verre brisé et des clous, sinon cela peut rayer le sol.

Avant l'utilisation

1. Raccorder à une prise électrique

Insérez le cordon d'alimentation dans la station de base et branchez-le dans la prise.

Placez la station de base dans un endroit aussi ouvert que possible avec un bon signal Wi-Fi.

Insérez fermement le cordon d'alimentation jusqu'à ce que l'indicateur d'état de la station de base soit blanc fixe

nt le cordon qu'à ce que de la station de xe I : ACTIVER O : DÉSACTIVER

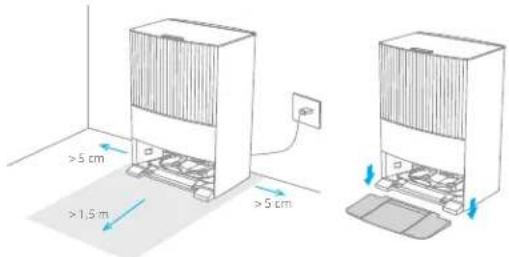

2. Placer la station de base et installer la plaque d'extension de la rampe de la station de base

Retirez tous les objets situés à moins de 1,5 m devant et à 5 cm de chaque côté de la station de base. Installez ensuite la plaque d'extension de la rampe de la station de base jusqu'à la station de base.

>5 cm >1.5 m >5 cm

Remarque : Pour éviter que les taches d'eau ne mouillent les planchers en bois ou les tapis, il est recommandé de placer la station de base sur des sols en carrelage ou en marbre.

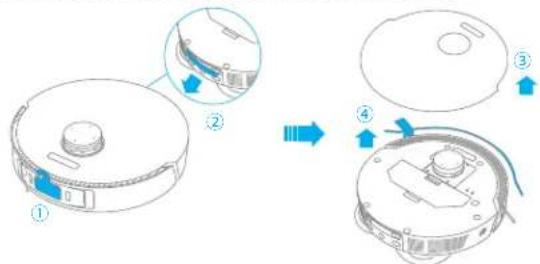

3. Enlever les protections

Retirez les deux autocollants à l'avant et à l'arrière du robot et retirez le couvercle du robot pour enlever la bande de protection.

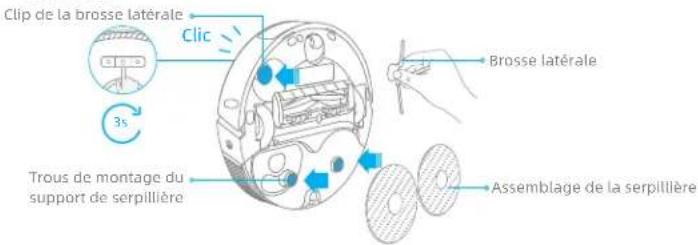

4. Mettre le robot sous tension et installer la brosse latérale et l'unité de serpillière

Appuyez sur le bouton d'alimentation du robot et maintenez-le enfoncé pendant 3 secondes pour l'allumer. Installez la brosse latérale et l'unité de serpillière.

Clip de la brosse latérale Clic 3s Trous de montage du support de serpillière Brosse latérale Assemblage de la serpillière

Remarque : Installez la brosse latérale jusqu'à ce qu'elle s'enclenche en place.

Avant l'utilisation

FR

5. Connecter le robot à la station de base

Placez le robot sur la station de base avec l'unité de serpillière orientée vers la planche à laver. Vous entendrez un message vocal lorsque le robot est bien connecté à la station de base.

Remarque : Il est conseillé de charger complètement le robot à la première utilisation. Quand le robot ne peut pas être activé lorsque la batterie est déchargée, connectez manuellement le robot à la station de base pour le recharger.

6. Installer la bouteille de solution de nettoyage

Retirez le capuchon du flacon de nettoyage, et tirez les deux joints d'étanchéité présents sur le flacon comme indiqué sur la figure. Ouvrez le couvercle supérieur de la station de base et installez le flacon de nettoyage à sa position le long de la fente. Le nettoyant sera automatiquement ajouté pendant le fonctionnement.

①

②

Remarque: N'ajoutez pas de solution de nettoyage autre que celle approuvé, sinon la station de base risque de mal fonctionner.

7. Ajouter de l'eau dans le réservoir d'eau propre

Retirez le réservoir d'eau propre de la station de base et remplissez-le d'eau propre jusqu'à la ligne d'eau maximale. Ensuite, réinstallez-le dans la station de base.

Ligne d'eau MAX

Remarque : Ne remplissez pas d'eau chaude, sinon le réservoir risque de se déformer.

Connexion à l'application Dreamehome

1. Télécharger l'application Dreamehome

Scannez le code QR sur le robot ou recherchez "Dreamehome" dans l'app store pour télécharger et installer l'application.

Code QR

Remarque :

• Seul le réseau Wi-Fi 2,4 GHz est reconnu.
• Le logiciel d'application est soumis à des mises à jour, les opérations réelles peuvent donc différer des instructions de ce manuel. Suivez les instructions en fonction de la version de l'application.

2. Ajouter un appareil

Ouvrez l'application Dreamehome, appuyez sur "+" dans le coin supérieur droit, et scannez le même code QR sur le robot encore une fois pour ajouter l'appareil. Suivez les instructions pour terminer la connexion Wi-Fi.

Remarque :

• Si vous voulez réinitialiser le Wi-Fi, répétez l'étape 2 et suivez les instructions pour terminer la connexion Wi-Fi.
  Pour déconnecter l'appareil du réseau Wi-Fi, maintenez le bouton de réinitialisation du robot enfoncé pendant 3 secondes.

Indicateur • Clignote • Clignote • On : Con Code QR

indicateur Wi-Fi
Clignote lentement : Àconnecter
Clignote rapidement : Connexion
On : Connecté

Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3 secondes pour allumer le robot. L'indicateur d'alimentation doit s'allumer. Placez le robot sur la station de base, le robot devrait s'activer automatiquement et commencer à charger. Pour éteindre le robot, éloignez-le de la station de base, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3 secondes.

Cartographie rapide

Après avoir configuré le réseau pour la première fois, suivez les instructions de l'application pour créer rapidement une carte, et le robot commencera à cartographier sans nettoyage. Le processus de cartographie sera terminé lorsque le robot retournera à la station, et la carte sera enregistrée automatiquement.

Pause/veille

Lorsque le robot fonctionne, appuyez sur tout bouton pour le mettre en pause.

Si le robot est mis en pause pendant plus de 10 minutes, il passe automatiquement en mode veille. Tous les indicateurs sur le robot s'éteindront. Appuyez sur n'importe quel bouton du robot ou de la station de base, ou utilisez l'application pour réactiver le robot.

Remarque : Si le robot est mis en pause et placé sur la station de base, le processus de nettoyage en cours se termine.

Reprise automatique du nettoyage

Si la batterie est trop faible, le robot retournera automatiquement à la station de base pour se recharger. Après avoir chargé au niveau de batterie approprié, il reprendra les tâches de nettoyage inachevées.

Remarque : Pour utiliser cette fonction, veuillez l'ouvrir dans l'application.

Mode Ne pas déranger (DND)

Lorsque le robot est réglé en mode Ne pas déranger (DND), le robot ne peut pas reprendre le nettoyage et le voyant d'alimentation s'éteint. Le mode DND est désactivé par défaut en usine. Vous pouvez utiliser l'application pour activer le mode DND ou modifier la période de DND. La période de mise en veille est de 22:00-8:00 par défaut.

Remarque :

• Les tâches de nettoyage planifiées seront effectuées comme d'habitude pendant la période du DND.
• Le robot reprend le nettoyage du point où il s'est arrêté après l'expiration de la période de mise en veille.

Nettoyage local

Lorsque le robot est en attente, appuyez brièvement sur le bouton pour activer le mode de nettoyage localisé. Dans ce mode, le robot nettoie une surface carrée de 1,5 × 1,5 mètres autour de lui, et retourne à son point de départ à la fin du nettoyage localisé.

Redémarrage du robot

Si le robot ne répond plus ou ne peut pas être éteint, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 10 secondes pour forcer l'arrêt. Ensuite, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3 secondes pour allumer le robot.

Mode d'utilisation

Aspiration et nettoyage

Remarque : Lors de la première utilisation de l'unité de serpillière, le robot effectue la tâche « Aspirateur et nettoyage » par défaut.

1. Commencer le nettoyage

Appuyez sur le bouton de nettoyage de la station de base ou sur le bouton d'alimentation du robot, ou utilisez l'application pour faire démarrer le robot à partir de la station de base. Ensuite, le robot planifiera l'itinéraire de nettoyage optimal et eff ectuera la tâche de nettoyage en fonction de la carte créée.

Pour s'assurer que le robot peut facilement retourner à la station de base après le nettoyage, il est recommandé de faire démarrer le robot à partir de la station de base.
- Les serpillières seront nettoyées avant que le robot ne commence à nettoyer, veuillez attendre avec patience.
- Ne déplacez pas la station de base, le réservoir d'eau propre, le réservoir d'eau sale ou la planche à laver pendant son fonctionnement.

2. Lavage automatique de la serpillière

Lors du nettoyage, le robot retournera automatiquement à la station de base pour laver les serpillières en fonction de la fréquence de nettoyage spécifiée des serpillières dans l'application. La station de base remplira automatiquement le réservoir d'eau du robot et le robot reprendra le nettoyage.

3. Vider automatiquement le compartiment à poussière et laver et sécher les serpillières après avoir terminé la tâche « Aspiration et nettoyage »

Une fois que le robot a terminé une tâche de nettoyage et retourne à la station de base pour se recharger, la station de base commencera automatiquement à vider le compartiment à poussière. Ensuite, il lavera et séchera les serpillières.

Remarque :

• Si la fonction de vidage automatique est désactivée dans l'application, la station de base ne videra pas automatiquement le compartiment à poussière.
• La station de base videra le compartiment à poussière en fonction de la fréquence définie dans l'application.

4. Nettoyage du réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau sale pour éviter toute odeur.

Aspirer puis passer la serpillière

Sélectionnez « Nettoyage après l'aspiration » dans l'application, et le robot retirera automatiquement l'unité de serpillière sur la station de base pour aspirer le sol. Une fois l'aspiration terminée, le robot retournera à la station de base pour installer l'unité de serpillière et la station de base commencera automatiquement à vider le compartiment à poussière. Puis, le robot commencera le nettoyage une fois la brosse principale relevée.

Aspiration uniquement

Sélectionnez « Aspiration uniquement » dans l'application, et le robot retirera automatiquement l'unité de serpillière sur la station de base et commencera à aspirer.

Nettoyage uniquement

Sélectionnez « Nettoyage uniquement » dans l'application, et le robot vérifiera automatiquement si l'unité de serpillière est installée sur la station de base. Sinon, le robot installera l'unité de serpillière et commencera à nettoyer une fois la brosse principale relevée.

Maintenance de routine

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant pour l'entretien de routine.

Pièces Fréquence d'entretien		Fréquence de remplacement
Réservoir d'eau sale Après chaque utilisation /
Réservoir d'eau propre	une fois toutes les 2 semaines	Tous les 6 à 12 mois
Brosse principale
Brosse latérale Tous les 3 à 6 mois
Support de la serpillière /
Filtre du compartiment à poussière		Tous les 3 à 6 mois
Planche à laver	Une fois par mois /
Zone de signalisation de la station de base
Contacts de charge de la station de base
Évents de vidage automatique de la station de base
Capteur de distance laser
Contacts de charge du robot
Orifice de vidage automatique du robot
Entrée de remplissage d'eau automatique du robot

Remarque : la fréquence de remplacement dépend de l'utilisation que vous faites du robot. Si une exception se produit en raison de circonstances particulières, les pièces doivent être remplacées.

Pièces	Fréquence d'entretien	Fréquence de remplacement
Capteurs laser de ligne	Une fois par mois	/
Capteur visuel IA
Voyants de remplissage LED
Capteur de bord
Pare-chocs
Roue omnidirectionnelle
Capteur de moquette
Capteur de chute
Bas du robot
Orifice de remplissage de solution de nettoyage	Il est recommandé de nettoyer après avoir retiré la solution de nettoyage (bouteille)
Compartiment à poussière	Nettoyez si nécessaire
Sac à poussière	/	6 à 8 semaines
Serpillière		Tous les 1 à 3 mois

Maintenance de routine

Planche à laver

1. Appuyez sur le bouton pour faire sortir le robot de la station de base.

1. Retirez la planche à laver et rincez-la à l'eau claire.

1. Appuyez sur le bouton Let maintenez-le enfoncé pendant 3 secondes pour ajouter de l'eau au bas de la station de base. Ensuite, utilisez l'outil de nettoyage inclus pour la nettoyer.

3 s

1. Appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes pour pomper l'eau usée au bas de la station de base, séchez-la avec un chiffon doux et sec, puis remettez la planche à laver.

3 s mete2 at planche d'aven

Maintenance de routine

Sac à poussière

1. Déverrouillez le couvercle du réservoir à poussière, puis retirez-le.

1. Jetez le sac à poussière.

Remarque : Tirez vers l'extérieur sur la poignée pour verrouiller le sac à poussière et empêcher la poussière et les débris de tomber accidentellement.

1. Retirez la poussière et les débris du filtre à l'aide d'un chiffon sec.

1. Installez un nouveau sac à poussière. Ensuite, réinstallez le couvercle du réservoir à poussière et verrouillez-le.

Réservoir d'eau sale

1. Retirez le réservoir d'eau sale, ouvrez son couvercle et versez l'eau sale.

1. Rincez le réservoir d'eau sale à l'eau claire et utilisez l'outil de nettoyage fourni pour nettoyer la paroi intérieure du réservoir d'eau sale.

Remarque : Le flotteur du réservoir d'eau sale est une pièce mobile. Ne forcez pas trop lorsque vous la nettoyez pour éviter de l'endommager.

Brosse principale

1. Appuyez sur les clips de protection de la brosse vers l'intérieur pour retirer la protection de la brosse et soulever la brosse pour la sortir du robot.

1. Retirez les couvercles de brosse aux deux extrémités de la brosse comme illustré sur la figure. Utilisez l'outil de nettoyage fourni pour enlever les poils emmêlés dans la brosse. Réinstallez les couvercles de brosse aux deux extrémités de la brosse, puis réinstallez la brosse. Appuyez sur le protège-brosse pour le verrouiller en place.

Brosse latérale et support de la serpillière

Retirez et nettoyez la brosse latérale et le support de la serpillière.

Roue omnidirectionnelle

. Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et le pneu de la roue omnidirectionnelle. N'appliquez pas de force excessive.
- Rincez la roue omnidirectionnelle sous l'eau courante et remettez-la après l'avoir complètement séchée.

Compartiment à poussière

1. Ouvrez le couvercle du robot et appuyez sur le clip pour retirer le compartiment à poussière.

1. Ouvrez le couvercle du compartiment à poussière et videz le compartiment à poussière comme illustré sur le schéma.

1. Retirez le filtre et tapez doucement sur son panier.

Remarque : N'essayez pas de nettoyer le filtre avec une brosse, un doigt ou des objets pointus pour éviter de l'endommager.

1. Rincez le compartiment à poussière et le filtre à l'eau et séchez-les complètement avant de les réinstaller.

• Rincez le compartiment à poussière et le filtre uniquement à l'eau claire. N'utilisez aucun détergent.
• Utilisez le compartiment à poussière et le filtre uniquement lorsqu'ils sont complètement secs.

Capteurs et contacts de charge du robot

Essuyez les capteurs et les contacts de charge du robot à l'aide d'un chiffon doux et sec, comme illustré sur la figure ci-dessous :

Capteur visuel IA Capteurs laser de ligne Voyants de remplissage LED Capteur de distance laser Capteur de bord Pare-chocs Contacts de charge

Capteur de chute Capteur de moquette

Remarque : Un chiffon humide peut endommager les éléments sensibles du robot et de la station de base. Veuillez utiliser un chiffon sec pour le nettoyage.

Maintenance de routine

Contacts de charge

Nettoyez les contacts de charge et la zone de signalisation de la station de base avec un chiffon doux et sec.

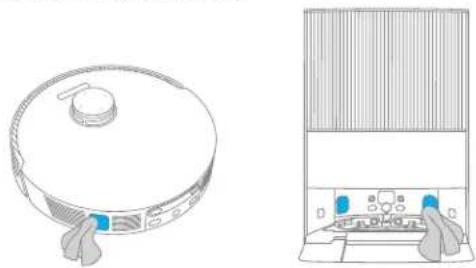

Évents de vidage automatique

Nettoyez les évents de vidage automatique du robot et de la station de base avec un chiffon doux et sec.

Retirez la serpillière de son support pour la remplacer.

Orifice de remplissage de solution de nettoyage

Si l'orifice de remplissage de la solution de nettoyage est sale, essuyez-le avec un chiffon doux et sec.

Le robot est équipé d'une batterie lithium-ion de haute performance. Veillez à ce que la batterie reste bien chargée lors d'une utilisation quotidienne afin de maintenir des performances optimales.

Dépannage

Problème Solution
Le robot ne s'allume pas.	Le niveau de batterie est faible. Rechargez le robot à l'aide du socle de charge, puis réessayez.La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l'appareil à une température entre 32 °F (0 °C) et 104 °F (40 °C).
Le robot ne se charge pas.	La station de base n'est pas alimentée, vérifiez que les deux extrémités de son cordon d'alimentation sont correctement branchées.Le contact entre les contacts de charge de la station de base et du robot est mauvais, veuillez nettoyer les contacts de charge.Vérifiez qu'il n'y a pas de corps étranger au niveau du connecteur du robot et, le cas échéant, retirez-le.
Le robot ne parvient pas à se connecter au Wi-Fi.	Le mot de passe du réseau Wi-Fi est incorrect. Assurez-vous que le mot de passe utilisé pour vous connecter à votre réseau Wi-Fi est correct.Le robot ne prend pas en charge une connexion Wi-Fi 5 GHz. Assurez-vous que le robot est connecté à une connexion Wi-Fi de 2,4 GHz.Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.Le robot n'est peut-être pas prêt à être configuré. Quittez et entrez à nouveau dans l'application, puis réessayez en suivant les instructions.
Le robot ne peut pas trouver et retourner à la station de base.	La station de base est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus. Veuillez connecter la station de base à l'alimentation électrique ou placer le robot sur la station de base pour le charger.Il y a trop d'obstructions autour de la station de base. Placez la station de base dans une zone plus ouverte.Le déplacement du robot peut l'amener à se repositionner, et il recréera une carte si le repositionnement échoue. Si le robot est trop éloigné de la station de base, il risque de ne pas revenir automatiquement, auquel cas vous devrez placer manuellement le robot sur la station de base.Essuyez la zone de signalisation de la station de base pour éliminer la poussière ou les débris.

Dépannage

Problème Solution
Le robot reste bloqué devant la station de base et ne peut pas y retourner.	Dégagez tout obstacle à moins de 5 cm sur les côtés gauche et droit ou à moins de 1,5 m devant la station de base pour éviter que le robot ne soit bloqué.L'itinéraire de retour à la charge est bloqué, par exemple, la porte est fermée.Le robot risque de glisser si le sol devant la station de base est trop humide. Dans ce cas, nettoyez l'excès d'eau avant de réessayer.Il est recommandé de déplacer la station de base à un autre endroit et de réessayer.
Le robot ne s'éteint pas.	Le robot ne peut pas être éteint lorsqu'il est en charge. Il est recommandé de déplacer le robot de la station de base, puis d'appuyer sur le bouton d'alimentation et le maintenir enfoncé pendant 3 secondes pour l'êteindre.Si le robot ne peut pas être éteint en effectuant l'étape 1, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 10 secondes pour forcer l'arrêt du robot. Si le problème persiste, contactez le service après-vente.
La vitesse de charge est ralentie.	Il faut environ 4,5 heures pour charger complètement le robot lorsque sa batterie est faible.Si vous faites fonctionner le robot à des températures hors de la plage spécifiée, la vitesse de charge ralentira automatiquement pour prolonger la durée de vie de la batterie.Les contacts de charge du robot et de la base peuvent être sales, veuillez les essuyer avec un chiffon sec.
Le bruit augmente pendant le fonctionnement du robot.	Vérifiez si le compartiment à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.Un objet est peut-être coincé dans la brosse principale ou le compartiment à poussière. Vérifiez et retirez l'objet.La brosse principale ou la brosse latérale sont peut-être bloquées. Vérifiez et retirez tout objet qui gène.Passez le mode d'aspiration sur Standard ou Silence.
Le robot se déplace sans suivre l'itinéraire défini.	Les objets tels que les câbles d'alimentation et les pantoufles doivent être rangés avant d'utiliser le robot.Le travail sur des surfaces humides et glissantes entraîne le glissement de la roue principale. Il est recommandé de sécher les endroits humides avant d'utiliser le robot.Essuyez les capteurs lasers en ligne et le capteur visuel IA sur le robot avec un chiffon propre, doux et sec pour les maintenir propres et sans obstruction.

Dépannage

Problème Solution
Le robot rate les pièces à nettoyer.	Assurez-vous que les portes des pièces à nettoyer sont ouvertes.Vérifiez qu'il n'y a pas de seuil supérieur à 2 cm à la porte de la pièce. Le robot ne peut pas franchir des seuils ou des marches élevés.Le sol de la pièce à nettoyer est peut-être glissant et mouillé, et le robot patine et ne fonctionne pas normalement.Séchez le sol avant d'utiliser le robot.
Le robot ne reprend pas le nettoyage après la charge.	Assurez-vous que le robot n'est pas en mode Ne Pas Déranger (DND), ce qui l'empêcherait de reprendre le nettoyage.Le robot ne reprend pas le nettoyage si vous l'avez placé manuellement sur la station de base ou que vous l'avez envoyé se charger via l'application ou le bouton ⚙.
La station ne vide pas automatiquement le compartiment à poussière.	Vérifiez si le sac à poussière dans le compartiment à poussière est plein.Si le sac à poussière n'est pas plein, vérifiez si les évents de vidage automatique du robot sont obstrués, la station de base ou le compartiment à poussière. Si c'est le cas, nettoyez la pièce bloquée.
Le niveau d'eau dans la planche à laver est anormal.	Retirez la planche à laver et vérifiez si l'évacuation de l'eau usée est bloquée et nettoyez-la.Appuyez délicatement sur le réservoir d'eau sale pour vous assurer qu'il est correctement installé.Vérifiez si le joint du réservoir d'eau sale est desserré ou mal installé, et réinitialisez-le manuellement si c'est le cas.Si le problème persiste, veuillez contacter l'équipe du service après-vente.Vérifiez la solution de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage approuvée.
Le support de la serpillière ne se soulève pas normalement.	Veuillez retirer le support de la serpillière pour vérifier la présence d'objet étranger coincé à l'intérieur, et essayer de redémarrer le robot. Si le problème persiste, contactez l'équipe de service après-ventes.
De l'eau est présente sous le réservoir d'eau propre ou autour du joint d'étanchéité.	Lorsque vous retirez le réservoir d'eau propre, de l'eau contenue dans le tuyau peut être présente sous le réservoir ou autour du joint d'étanchéité. Cela est normal. Veuillez essuyer à l'aide d'un chiffon sec.

Pour de l'aide, contactez-nous via https://global.dreametech.com

Spécifications

Robot

Modèle RLX41CE-1
Temps de charge Environ 4,5 heures
Tension nominale 14,4 V	===
Puissance nominale 75 W
Fréquence de fonctionnement 240	0-2483,5 MHz
Puissance maximale en sortie <20 dBm

Station de base/station de recharge

Consommation électrique en mode arrêt : ≤ 0,3 W

Consommation électrique en mode veille : ≤0,5 W (dans les 15 minutes une fois que le robot a quitté la station de base/station de recharge)

Robot et station de base/station de recharge

L'équipement ne dispose pas d'un mode veille ou d'autres états équivalents en termes d'exigences de veille, de fonction de gestion de l'alimentation ou de capacité à désactiver les connexions au réseau sans fil en raison des besoins d'entretien de la batterie. La consommation d'énergie de l'équipement est susceptible d'être plus élevée que celle d'autres modèles d'équipement répondant à ces exigences fonctionnelles.

Station de base

Modèle RCXE2-1
Entrée nominale 220-240 V 50-60 Hz	~
Sortie nominale 20 V 2 A	---
Puissance nominale (pendant le dépoussiérage)	1000 W
Puissance nominale (pendant le nettoyage)	55 W
Puissance nominale (pendant la charge et le séchage)	80 W

Dans des conditions normales d'utilisation, cet équipement doit être maintenu à une distance d'au moins 20 cm entre l'antenne et le corps de l'utilisateur.

Remarque : La puissance nominale (pendant la charge et le séchage) est déterminée par la valeur de puissance pendant la période de pleine charge.

REPRISE À LA LIVRAISON

À DÉPOSER EN DÉCHÉTERIE
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Mise au rebut et retrait de la batterie

La batterie lithium-ion intégrée contient des substances dangereuses pour l'environnement. Avant de mettre la batterie au rebut, assurez-vous qu'elle est retirée par des techniciens qualifiés et mise au rebut dans un centre de recyclage approprié.

• la batterie doit être retirée de l'appareil avant d'être mise au rebut ;
• l'appareil doit être déconnecté du réseau électrique lors du retrait de la batterie ;
• la batterie doit être mise au rebut en toute sécurité.

ATTENTION:

Avant de retirer la batterie, débranchez l'appareil et videz la batterie autant que possible.

Les batteries inutilisées doivent être mises au rebut dans un centre de recyclage approprié.

N'exposez pas à un environnement à haute température pour éviter les risques d'explosion.

Dans des conditions abusives, un liquide peut être éjecté de la batterie. En cas de contact, rincez à l'eau et consultez un médecin.

Guide de retrait

1. Retournez le robot, utilisez un outil approprié pour retirer les vis à l'arrière du robot, puis retirez le couvercle.
2. Débranchez les bornes entre la batterie et la carte PCB pour retirer la batterie.

Réglementations DEEE

Tous les produits portant ce symbole deviennent des déchets d'équipements électriques et électroniques (DEEE dans la Directive européenne 2012/19/UE) qui ne doivent pas être mélangés aux déchets ménagers non triés. Vous devez contribuer à la protection de l'environnement et de la santé humaine en apportant l'équipement usagé à un point de collecte dédié au recyclage des équipements électriques et électroniques, agréé par le gouvernement ou les autorités locales. Le recyclage et la destruction appropriés permettront d'éviter tout impact potentiellement négatif sur l'environnement et la santé humaine. Contactez l'installateur ou les autorités locales pour obtenir plus d'informations concernant l'emplacement ainsi que les conditions d'utilisation de ce type de point de collecte.
