MANUALE UTENTE L20 Ultra DREAME

Informazioni di sicurezza

IT

Per evitare scosse elettriche, incendi o lesioni causate da un uso improprio dell'apparecchio, per favore leggi attentamente il manuale utente prima di usare l'apparecchio e conservalo per riferimento futuro.

Restrizioni per l'utilizzo

- Questo prodotto non deve essere utilizzato da bambini di età inferiore a 8 anni, né da persone con deficit fisici, sensoriali, cognitivi, esperienza o conoscenza limitata, senza la supervisione di un genitore o tutore, al fine di garantire la sicurezza del funzionamento ed evitare eventuali rischi. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.

L'apparecchio deve essere utilizzato esclusivamente con l'alimentatore fornito con l'apparecchio.

- Questo prodotto contiene batterie che possono essere sostituite soltanto da tecnici qualificati o dal servizio di assistenza post-vendita.

Pulisci l'area da pulire. Non consentire ai bambini di giocare con questo prodotto. Assicurati che bambini e animali domestici siano a distanza di sicurezza dal robot mentre è in funzione.

Non installare, ricaricare o usare l'apparecchio nei bagni o intorno alle piscine.

Questo prodotto deve essere usato solo per pulire i pavimenti di casa. Non va usato all'esterno, su superfici diverse dai pavimenti o in ambito commerciale o industriale.

Assicurati che l'apparecchio funzioni correttamente in un ambiente adeguato. Altrimenti, non usare l'apparecchio.

Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo speciale o da uno speciale sistema di cavi disponibile presso il produttore o un

Informazioni di sicurezza

Restrizioni per l'utilizzo

responsabile dell'assistenza.

Non utilizzare il robot in un ambiente sospeso sopra il livello del suolo senza una barriera protettiva.
Non posizionare il robot capovolto. Non usare la copertura LDS, la copertura del robot o il paraurti come maniglia per il robot.
Non usare il robot a una temperatura ambiente oltre i 40°C o al di sotto di 0°C o su pavimenti dove sono presenti liquidi o sostanze appiccicose.
Per evitare danni o danni causati dal trascinamento, elimina eventuali oggetti sciolti dal pavimento e rimuovi cavi o cavi di alimentazione sul percorso di pulizia prima di usare l'apparecchio.
- Spostare dal pavimento gli oggetti fragili o piccoli per evitare che il robot li urti e li danneggi.
- Tenere lontani capelli, dita e altre parti del corpo dalla boccola di aspirazione del robot.
Non posizionare la base autolavante vicino a una fonte di calore.
· Non usare l'apparecchio in una stanza dove dorme un neonato o un bambino.
Non posizionare bambini, animali domestici o nessun altro oggetto sul robot, sia quando è fermo sia quando è in movimento.
· Tenere il detergente fuori dalla portata dei bambini.
- Usa solo il detergente ufficialmente approvato. Non aggiungere alcun liquido come alcol o disinfettanti.
Non usare il robot per pulire eventuali sostanze infiammabili. Non usare il robot per raccogliere liquidi infiammabili o combustibili, gas corrosivi o acidi o

Informazioni di sicurezza

IT

Restrizioni per l'utilizzo

solventi non diluiti.

Non usare l'aspirapolvere su oggetti duri e taglienti. Non usare l'apparecchio per raccogliere oggetti come sassi, pezzi di carta grandi o qualsiasi altro oggetto che possa ostruire l'apparecchio.
Per favore spegni e scollega l'apparecchio prima della pulizia e della manutenzione.
Non pulire il robot o la stazione di base con un panno umido o risciacquarli con qualsiasi liquido. Dopo aver pulito le parti lavabili, asciuga completamente le parti prima di reinstallarle e usarle.
- Utilizzare il prodotto seguendo le istruzioni fornite nel manuale utente. Gli utenti sono responsabili di eventuali perdite o danni derivanti dall'uso improprio dell'apparecchio.

Batterie e Ricarica

Non usare qualsiasi batteria di terze parti e base di autolavaggio. Usa solo con unità di alimentazione RCXE2-1.
Non tentare di smontare, riparare o modificare la batteria o la stazione di base da soli.
· Non posizionare la stazione di base vicino a una fonte di calore.
Non usare un panno umido o le mani bagnate per strofinare o pulire i contatti di ricarica della stazione di base.
Non smaltire in modo improprio le batterie usate. Smaltire le batterie non più necessarie in appositi impianti di riciclaggio.
Se il cavo di alimentazione viene danneggiato o è spezzato, interromperne immediatamente l'utilizzo e contattare il servizio di assistenza post-vendita.

Informazioni di sicurezza

Batterie e Ricarica

Accertarsi che il robot sia spento durante il trasporto e conservarlo nella sua confezione originale, se possibile.
Se il robot non viene utilizzato per diverso tempo, ricaricarlo completamente, quindi spegnerlo e conservarlo in un posto fresco e asciutto. Ricaricare il robot almeno una volta ogni 3 mesi per evitare uno scaricamento eccessivo della batteria.

Informazioni di sicurezza sul laser

- Il sensore laser di questo prodotto è conforme allo Standard IEC 60825-1:2014/EN 60825-1:2014/A11:2021 per i prodotti laser di Classe 1. Evitare il contatto diretto con gli occhi durante l'uso.

PRODOTTO LASER DI CLASSE 1 PRODOTTO LASER DI CONSUMO EN 50689:2021

Con la presente, Dreame Trading (Tianjin) Co., Ltd. dichiara che l'apparecchiatura radio di tipo RLX41CE-1 è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://global.dreametech.com Il manuale elettronico dettagliato è disponibile all'indirizzo https://global.dreametech.com/pages/user-manuals-and-faqs

Presentazione del prodotto

Contenuto della Confezione (DreameBot L20 Ultra)

IT

Robot

Altri Accessori

Spazzola laterale Cavo di Alimentazione Strumento di pulizia

(Conservato nel contenitore della stazione base)

Sacchetto per la polvere × 2 (Conservato nel serbatoio della polvere)

Spazzola principale (preinstallata)

Stazione di Base

Piastra di estensione della rampa della stazione base

Mocio × 2 (preinstallato)

Supporto per Mocio × 2 Soluzione per la pulizia Manuale utente Filtro del contenitore

della polvere (preinstallato)

Presentazione del prodotto

Contenuto della Confezione (DreameBot L20 Ultra Complete)

Robot

Piastra di estensione della rampa della stazione base

Altri Accessori

Spazzola laterale × 3 Cavo di Alimentazione Strumento di pulizia

(Conservato nel contenitore della stazione base)

Sacchetto per la polvere x 5

(× 2 Conservato nel serbatoio della polvere)

Spazzola principale × 2

(× 1 preinstallata)

Mocio × 14 (× 2 preinstallato)

Supporto per Mocio × 2 Soluzione per la pulizia × 4 Manuale utente Filtro del contenitore della

polvere × 4

(× 1 preinstallato)

Presentazione del prodotto

IT

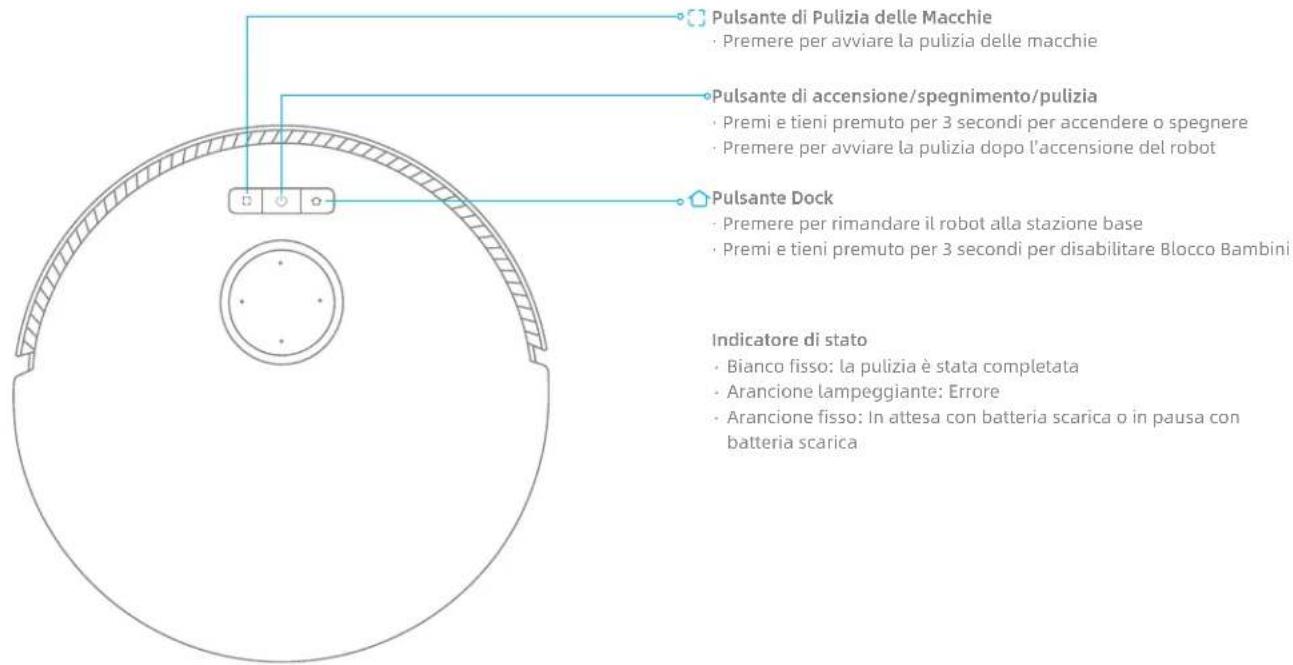

Robot

Pulsante di Pulizia delle Macchie • Premere per avviare la pulizia delle macchie Pulsante di accensione/spegnimento/pulizia • Premi e tieni premuto per 3 secondi per accendere o spegnere • Premere per avviare la pulizia dopo l'accensione del robot Pulsante Dock • Premere per rimandare il robot alla stazione base • Premi e tieni premuto per 3 secondi per disabilitare Blocco Bambini Indicatore di stato • Bianco fisso: la pulizia è stata completata • Arancione lampeggiante: Errore • Arancione fisso: In attesa con batteria scarica o in pausa con batteria scarica

Nota: premere qualsiasi pulsante sul robot per mettere in pausa mentre il robot sta pulendo o tornando alla stazione di ricarica.

Presentazione del prodotto

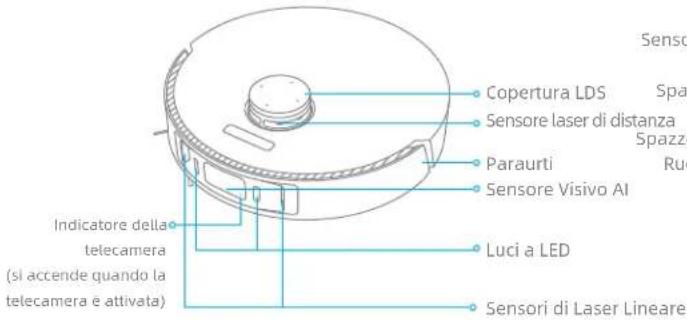

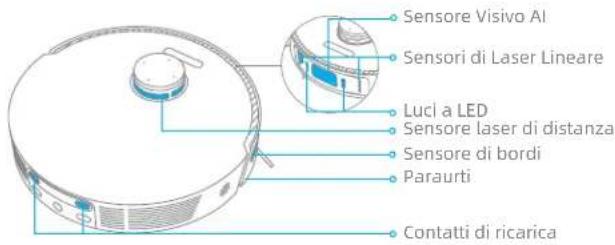

Robot e Sensori

Copertura LDS Sensore laser di distanza Spazzos Ruc Paraurti Sensore Visivo AI Luci a LED Indicatore della telecamera (si accende quando la telecamera e attivata) Sensori di Laser Lineare

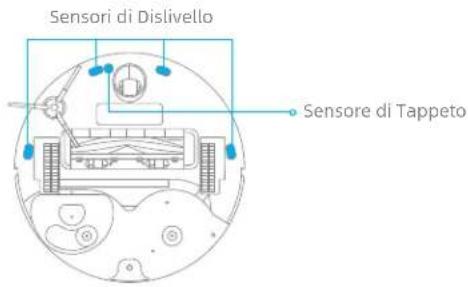

Sensori di Dislivello

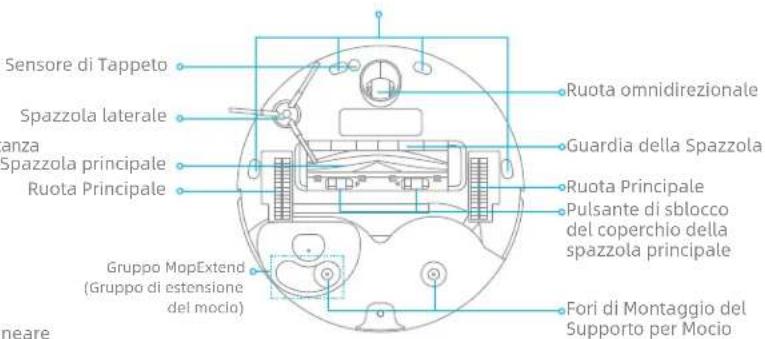

Sensore di Tappeto Spazzola laterale Ganza Spazzola principale Ruota Principale Gruppo MopExtend (Gruppo di estensione del mocio) Ruota omnidirezionale Guardia della Spazzola Ruota Principale Pulsante di sblocco del coperchio della spazzola principale Fori di Montaggio del Supporto per Mocio neare

Contenitore della polvere

Coperchio Contatti di ricarica Sfiato di Svuotamento

Resettare
- Premi e tieni premuto per 3 secondi per ripristinare le impostazioni di fabbrica
Spia Wi-Fi
Contenitore della polvere Sensore di bordi
Ingresso di Riempimento Automatico dell'Acqua Assemblaggio del Mocio
Clip del contenitore della polvere
Sfiato di Svuotamento Automatico Filtro

Coperchio del contenitore della polvere Clip del coperchio del contenitore della polvere Gancio per Filtro

Assemblaggio del Mocio
Area di Attaccamento del Mocio

Supporto per Mocio Mocio

Presentazione del prodotto

IT

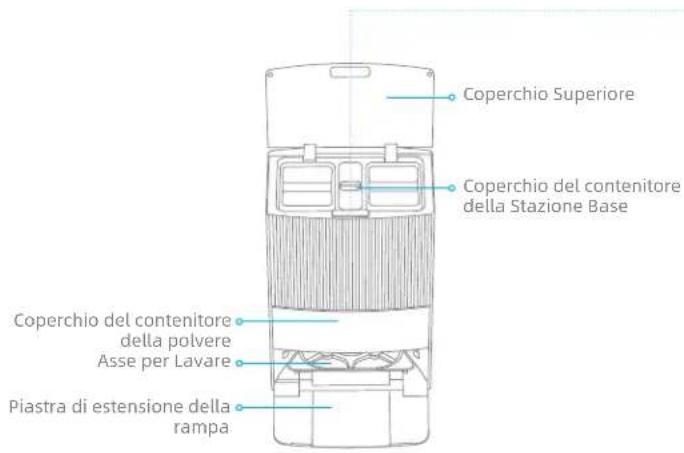

Stazione di Base

Coperchio Superiore Coperchio del contenitore della Stazione Base Coperchio del contenitore della polvere Asse per Lavare Piastra di estensione della rampa

Pulsanti della Stazione di Base

Pulsante di uscita

- Quando il robot è sulla stazione base, premere per uscire dalla stazione base

Pulsante di pulizia

• Quando il robot è sulla stazione base, premere per avviare la pulizia
• Quando è in corso l'attività di lavaggio del tampone del mocio, premere per mettere in pausa

Pulsante Asciugatura

- Quando il robot è sulla stazione base, premere per far si che la stazione base avvii o interrompa l'asciugatura dei tamponi del mocio

Indicatore di stato

Bianco fisso: la stazione di base è collegata all'alimentazione
Arancione fisso: la stazione base ha un errore

Blocco Bambini

Quando il robot è sulla stazione base, tenere premuto e per 3 secondi per attivare o disattivare il blocco bambini. È inoltre possibile utilizzare l'app per controllare la funzione di blocco bambini.

Pulizia dell'asse per lavare

Dopo che il robot esce dalla stazione base, tenere premuto il pulsante per 3 secondi per aggiungere acqua dalla stazione base all'asse, e poi tenere premuto il pulsante per 3 secondi per pompare fuori l'acqua usata nell'asse per lavare.

Presentazione del prodotto

IT

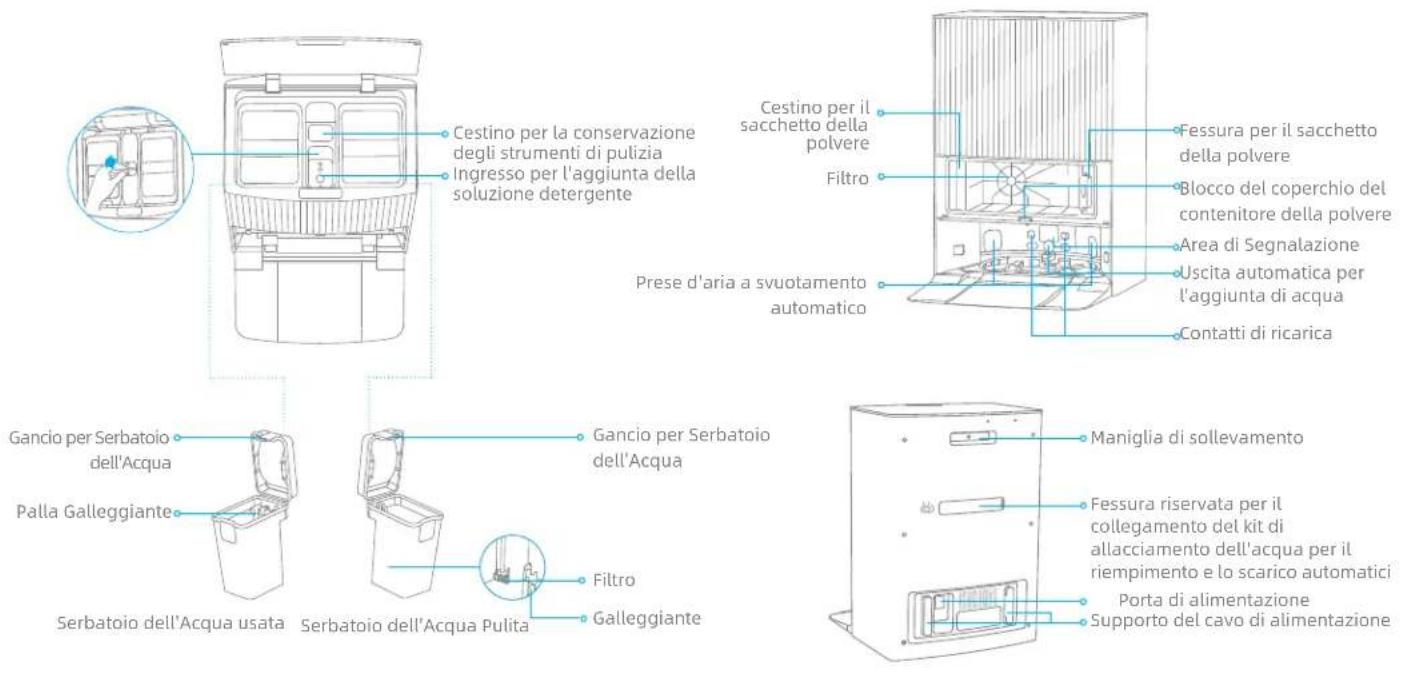

Stazione Base

Nota: Il kit di collegamento all'acqua per il riempimento e lo scarico automatico deve essere acquistato separatamente. (disponibile solo in alcune regioni)

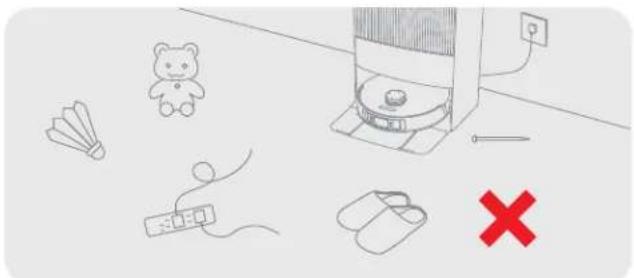

Prepara la Tua Casa

Prima di procedere alla pulizia, allontanare gli oggetti instabili, fragili, di valore o pericolosi e pullire i cavi, i panni, i giocattoli, gli oggetti duri e gli oggetti appuntiti che si trovano a terra, per evitare che il robot possa impigliarsi, graffiarsi o rovesciarsi e causare danni.

Aprire la porta della zona da pulire e mettere i mobili in posizione ordinata per lasciare uno spazio sufficiente.

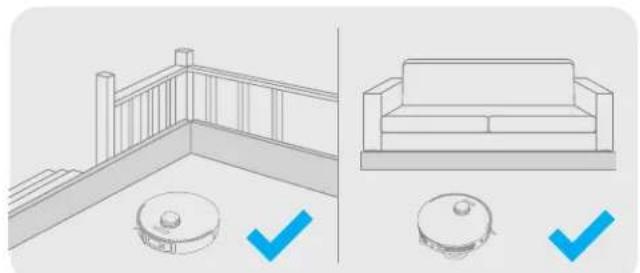

Prima della pulizia, utilizzare una barriera fisica sul bordo delle scale e del divano per garantire un funzionamento sicuro e regolare del robot.

Per evitare che il robot non riconosca l'area da pulire, non sostare davanti al robot, alla soglia o al corridorio stretto.

Nota:

• Quando usi il robot per la prima volta, seguito durante la pulizia per rimuovere eventuali ostacoli in tempo.
  • Le luci a LED torniranno un'illuminazione ausiliaria negli ambienti scarsamente illuminati.
  Non aspirare oggetti duri come pietre, sfere d'acciaio e parti di giocattoli, né oggetti appuntiti come rifiuti edili, vetri rotti e chiodi, per evitare di graffiare il pavimento.

Prima dell'Uso

1. Collega a Una Presa Elettrica

Inserisci il cavo di alimentazione nella stazione di base e collegalo alla presa.

Posiziona la stazione di base in un luogo il più aperto possibile con un buon segnale Wi-Fi.

Inserisci saldamente il cavo di alimentazione fino a quando l'indicatore di stato della stazione base è bianco fisso.

ente il cavo di no a quando to della stazione so. 1: ON O: OFF

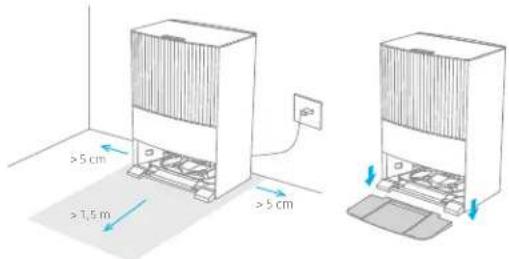

2. Posiziona la stazione base e installa la piastra di estensione della rampa della stazione base

Rimuovi tutti gli oggetti più vicini di 1,5 m dalla parte anteriore e di 5 cm da entrambi i lati della stazione base. Quindi installa la piastra di estensione della rampa della stazione base fino alla stazione.

>5 cm >1.5 m >5 cm

Nota : Per evitare che le macchie d'acqua inumidiscano pavimenti in legno o tappeti, si consiglia di posizionare la stazione di base su pavimenti in piastrelle o pavimenti in marmo.

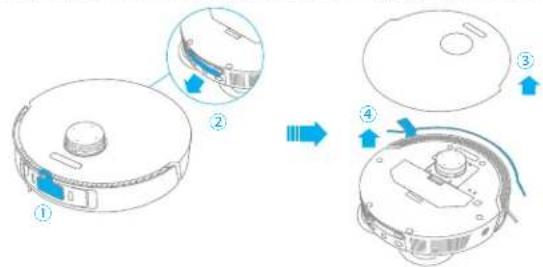

3. Rimuovere le protezioni

Rimuovi i due adesivi sulla parte anteriore e posteriore del robot, quindi abbassa il coperchio del robot per rimuovere la striscia protettiva.

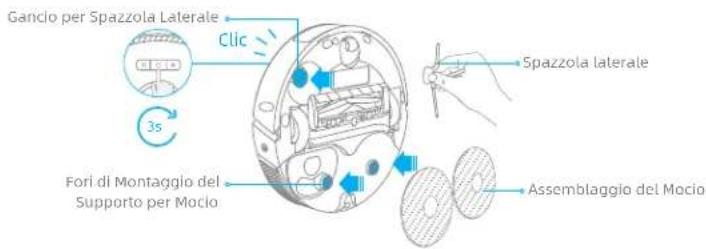

4. Accendi il robot e installa la spazzola laterale e il gruppo mocio

Tenere premuto il pulsante di accensione sul robot per 3 secondi per accenderlo. Installa il gruppo spazzola laterale e mocio in posizione.

Gancio per Spazzola Laterale 3s Clic Spazzola laterale Fori di Montaggio del Supporto per Mocio Assemblaggio del Mocio

Nota: Installa la spazzola laterale finché non scatta in posizione.

Prima dell'Uso

5. Collegare il robot alla Stazione Base

Posiziona il robot sulla stazione base con il gruppo mocio rivolto verso l'asse di lavaggio. Sentirai un messaggio vocale quando il robot si collegherà con successo alla stazione base.

Nota: si raccomanda di caricare completamente il robot prima del suo primo utilizzo. Se non è possibile accendere il robot dopo che la batteria è esaurita, collega manualmente il robot alla stazione base per caricarlo.

6. Installare il flacone della soluzione detergente

Rimuovere il tappo del flacone del detergente e strappare le due guarnizioni del flacone come mostrato in figura. Aprire il coperchio superiore della stazione base e installare il flacone del detergente lungo l'alloggiamento. Il detergente verrà aggiunto automaticamente durante il lavoro.

Nota: non aggiungere alcun liquido diverso dalla soluzione detergente ufficialmente approvata, altrimenti si potrebbe causare un malfunzionamento della stazione base.

7. Aggiungi Acqua al Serbatoio dell'Acqua Pulita

Estrai il serbatoio dell'acqua pulita dalla stazione di base e riempilo con acqua pulita fino alla linea dell'acqua massima. Quindi reinstallalo nella stazione di base.

Linea d'Acqua MAX

Nota: Non riempire con acqua calda, altrimenti il serbatoio potrebbe deformarsi.

Collegamento con l'App Dreamehome

1. Scarica l'app Dreamehome

Scannerizza il codice QR sul robot, oppure cerca "Dreamehome" nell'App Store per scaricare e installare l'applicazione.

Codice QR

Nota:

È supportato solo il Wi-Fi a 2,4 GHz.

- A causa degli aggiornamenti del software dell'app, le operazioni effettive potrebbero differire dalle indicazioni contenute in questo manuale. Segui le istruzioni in base alla versione attuale dell'app.

2. Aggiungere un dispositivo

Apri l'app Dreamehome, tocca " + " nell'angolo superiore destro e scannerizza nuovamente lo stesso codice QR sul robot per aggiungere il dispositivo. Segui le istruzioni per completare la connessione Wi-Fi.

Nota:

• se desideri ripristinare il Wi-Fi, ripeti il passo 2 e poi segui le istruzioni per terminare la connessione Wi-Fi.
• Per scollegare il dispositivo dalla rete Wi-Fi, tenere premuto il pulsante Ripristino sul robot per 3 secondi.

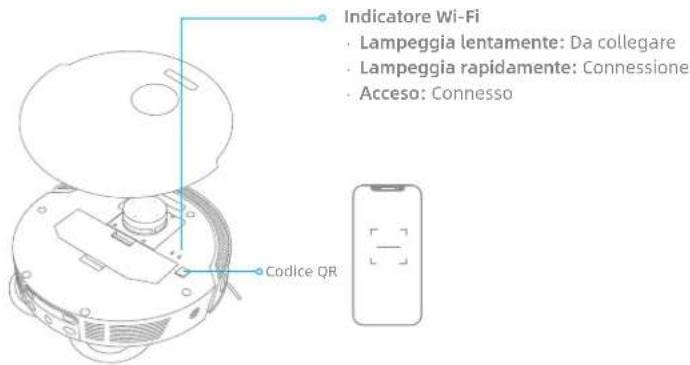

Indicatore Wi-Fi • Lampeggia lentamente: Da collegare • Lampeggia rapidamente: Connessione • Acceso: Connesso Codice QR

Accensione/Spegnimento

Tenere premuto il pulsante di accensione per 3 secondi per accendere il robot. L'indicatore di alimentazione dovrebbe essere illuminato. Colloca il robot sulla stazione base, il robot si accenderà automaticamente e inizierà a caricarsi. Per spegnere il robot, allontanarlo dalla stazione base e tenere premuto il pulsante di alimentazione per 3 secondi.

Mappatura Veloce

Dopo aver configurato la rete per la prima volta, segui le istruzioni sull'app per creare rapidamente una mappa e il robot inizierà a mappare senza pulizia. Il processo di mappatura sarà completato quando il robot tornerà alla stazione e la mappa verrà salvata automaticamente.

Pausa / Sonno

Quando il robot è in funzione, premi un pulsante qualsiasi per metterlo in pausa.

Se il robot rimane in pausa per più di 10 minuti, entra automaticamente in modalità di riposo. Tutti gli indicatori sul robot si spegneranno. Premi qualsiasi pulsante sul robot o sulla stazione base, oppure utilizzi l'app per risvegliare il robot.

Nota: Se il robot viene messo in pausa e posizionato sulla stazione di base, il processo di pulizia in corso terminerà.

Ripresa automatica della pulizia

Se la batteria è troppo scarica, il robot tornerà automaticamente alla stazione base per ricaricarsi. Dopo la ricarica al livello di batteria appropriato, riprenderà le attività di pulizia non completate.

Nota: per utilizzare questa funzione, ti preghiamo di aprirla nell'App.

Modalità Non Disturbare (DND)

Quando il robot è impostato sulla modalità Non Disturbare (DND), al robot verrà impedito di riprendere la pulizia e l'indicatore di alimentazione si spegne. La modalità DND è disabilitata per impostazione predefinita in fabbrica. Puoi usare l'app per abilitare la modalità DND o modificare il periodo DND. Il periodo DND è 22: 00 - 8: 00 per impostazione predefinita.

Nota:

Le attività di pulizia programmate saranno eseguite come di consueto durante il periodo di DND.

Il robot riprenderà la pulizia da dove era stata interrotta dopo la scadenza del periodo DND.

Pulizia delle Macchie

Quando il robot è in attesa, premere brevemente il pulsante per attivare la modalità di pulizia localizzata. In questa modalità, il robot pulisce un'area quadrata di 1,5 x 1,5 metri intorno a sé e torna al punto di partenza una volta completata la pulizia localizzata.

Riavvio del Robot

Se il robot smette di rispondere o non può essere spento, tenere premuto il pulsante di accensione per 10 secondi per spegnerlo forzatamente. Quindi, tenere premuto il pulsante di accensione per 3 secondi per accendere il robot.

Istruzioni utente

Aspirazione e mocio

Nota: quando utilizzi il gruppo mocio per la prima volta, il robot esegue il compito "Aspirare e pulire" per impostazione predefinita.

1. Avvio della pulizia

Premere il pulsante di pulizia sulla stazione base o il pulsante di accensione sul robot, oppure utilizzare l'app per far partire il robot dalla stazione base. Quindi il robot pianificherà il percorso di pulizia ottimale ed eseguirà il compito di pulizia in base alla mappa creata.

• Per garantire che il robot possa tornare facilmente alla stazione base dopo la pulizia, si raccomanda di far partire il robot dalla stazione base.
  • I moci verranno puliti prima che il robot inizi a lavare, per favore attendi con pazienza.
• Non spostare la stazione base, il serbatoio dell'acqua pulita, il serbatoio dell'acqua usata o l'asse per lavare durante il suo funzionamento.

2. Lavaggio automatico del mocio

Durante la pulizia, il robot tornerà automaticamente alla stazione base per lavare i moci in base alla frequenza di pulizia specificata nell'app. La stazione base riempirà automaticamente il serbatoio dell'acqua del robot e il robot riprenderà la pulizia.

3. Svuotare automaticamente il contenitore della polvere e lavare e asciugare i moci dopo aver terminato l'attività "Aspirare e pulire"

Dopo che il robot ha terminato un'attività di pulizia e torna alla stazione base per ricaricarsi, la stazione base inizierà automaticamente a svuotare il contenitore della polvere. Poi laverà e asciugherà i moci.

Nota:

Se la funzione di svuotamento automatico è disattivata nell'app, la stazione base non svuoterà automaticamente il contenitore della polvere.
- La stazione base svuoterà il contenitore della polvere in base alla frequenza impostata nell'app.

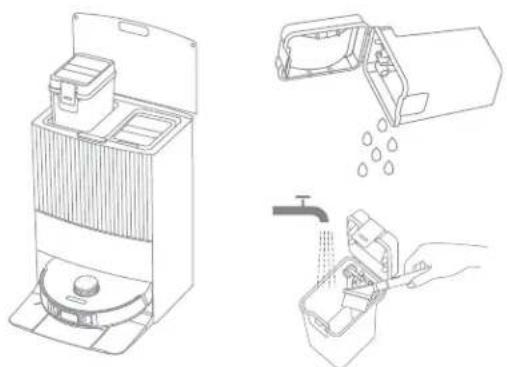

4. Pulisci il serbatoio dell'acqua usata

Dopo che il robot ha completato il suo compito, ti preghiamo di pulire il serbatoio dell'acqua usata per evitare qualsiasi odore.

Aspirare e poi pulire

Seleziona "Lavaggio dopo l'aspirazione" nell'app e il robot rimuoverà automaticamente il gruppo mocio sulla stazione base per aspirare il pavimento. Al termine dell'aspirazione, il robot tornerà alla stazione base per installare il gruppo mocio e la stazione base inizierà automaticamente a svuotare il contenitore della polvere. Infine, il robot inizierà a pulire dopo aver sollevato la spazzola principale.

Solo Aspirazione

Seleziona "Solo Aspirazione" nell'app e il robot rimuoverà automaticamente il gruppo mocio sulla stazione base e inizierà ad aspirare.

Solo Mocio

Seleziona "Solo Mocio" nell'app e il robot controllerà automaticamente se il gruppo mocio è installato sulla stazione base. In caso contrario, il robot installerà il gruppo mocio e inizierà a pulire dopo aver sollevato la spazzola principale.

Manutenzione quotidiana

Parti

Per mantenere il robot in buone condizioni, si raccomanda di fare riferimento all'uso degli accessori nell'applicazione o alla tabella seguente per la manutenzione ordinaria.

Parte	Frequenza di Manutenzione	Frequenza di Sostituzione	Parte	Frequenza di Manutenzione	Frequenza di Sostituzione
Serbatoio dell'Acqua Usata Dopo ogni uso	Una volta ogni 2 settimane	/	Sensori di Laser Lineare	Una volta ogni mese	/
Serbatoio dell'Acqua Pulita			Sensore Visivo AI
Spazzola principale Ogni 6 - 12 mesi			Luci a LED
Spazzola laterale Ogni 3 - 6 mesi			Sensore di bordi
Supporto per Mocio /			Paraurti
Filtro del contenitore della polvere		Ogni 3 - 6 mesi	Ruota omnidirezionale
Asse per Lavare	Una volta ogni mese /		Sensore di Tappeto
Area di segnalazione della stazione di base			Sensori di Dislivello
Contatti di ricarica della stazione di base			Fondo del Robot
Bocchette di svuotamento automatico della stazione base			Ingresso per l'aggiunta di soluzione detergente	Si consiglia di pulire dopo aver rimosso la soluzione detergente (flacone)
Sensore laser di distanza
Contatti di ricarica del robot			Contenitore della polvere	Pulire secondo necessità
Sfiato di svuotamento automatico del robot
Ingresso di riempimento automatico dell'acqua del robot			Sacchetto per la polvere	/	6-8 settimane

Nota: La frequenza di sostituzione dipenderà dal tuo utilizzo del robot. Se si verifica un'eccezione a causa di circostanze speciali, le parti devono essere sostituite.

Manutenzione quotidiana

Asse per Lavare

1. Premi il pulsante 📋 per far uscire il robot dalla stazione base.

1. Rimuovi l'asse per lavare e sciacqualo con acqua pulita.

1. Tieni premuto il pulsante per 3 secondi per aggiungere acqua al fondo della stazione base. Quindi utilizza lo strumento di pulizia incluso per pulirlo.

3 s

1. Tieni premuto il pulsante ⚙ per 3 secondi per espellere l'acqua usata sul fondo della stazione base, asciuga con un panno morbido e asciutto e poi rimonta l'asse per lavare.

3.5

Manutenzione quotidiana

Sacchetto per la polvere

1. Sblocca il coperchio del serbatoio della polvere e rimuovilo.

1. Scarta il sacchetto della polvere.

Nota: tirando verso l'esterno la maniglia, il sacchetto della polvere verrà sigillato per evitare che la polvere e i detriti cadano accidentalmente.

1. Rimuovi la polvere e i detriti dal filtro con un panno asciutto.

1. Installa un nuovo sacchetto per la polvere. Poi rimetti il coperchio del serbatoio della polvere e bloccalo.

Manutenzione quotidiana

Serbatoio dell'Acqua Usata

1. Rimuovi il serbatoio dell'acqua usata, apri il coperchio e versa l'acqua sporca.

1. Sciacqua il serbatoio dell'acqua usata con acqua pulita e utilizza lo strumento di pulizia in dotazione per pulire la parete interna del serbatoio.

Nota: La sfera galleggiante nel serbatoio dell'acqua usata è una parte mobile. Non applicare troppa forza durante la pulizia per evitare di danneggiarlo.

Spazzola principale

1. Premi i ganci di guardia della spazzola verso l'interno per rimuovere la guardia della spazzola e sollevare la spazzola dal robot.

1. Estrai i coperchi delle spazzole alle due estremità della spazzola, come mostrato nella figura. Utilizza lo strumento di pulizia in dotazione per rimuovere i peli impigliati nella spazzola. Reinstalla i coperchi delle spazzole su entrambe le estremità della spazzola, e poi la spazzola. Premi sulla protezione della spazzola per bloccarla in posizione.

Manutenzione quotidiana

Spazzola laterale e Supporto per Mocio

Rimuovere e pulire la spazzola laterale e il supporto del mocio.

Ruota omnidirezionale

- Utilizza un utensile come un piccolo cacciavite per separare l'asse e lo pneumatico della ruota omnidirezionale. Non usare una forza eccessiva. - Sciacqua la ruota omnidirezionale sotto l'acqua corrente e rimettila in posizione dopo averla asciugata completamente.

Contenitore della polvere

1. Apri il coperchio del robot e premi la clip per rimuovere il contenitore della polvere.

1. Apri il coperchio del contenitore della polvere e svuotalo come mostrato nel diagramma.

Manutenzione quotidiana

Filtro

1. Rimuovi il filtro e tocca delicatamente il suo cestello.

Nota: Non tentare di pulire il filtro con una spazzola, un dito o oggetti appuntiti per evitare danni.
2. Sciacqua il contenitore della polvere e il filtro con acqua e asciugali completamente prima di reinstallarli.

• Sciacqua il contenitore della polvere e il filtro solo con acqua pulita. Non utilizzare alcun detergente.
• Utilizza il contenitore della polvere e il filtro solo quando sono completamente asciutti.

Sensori Robot e Contatti di Ricarica

Pulisci i sensori e i contatti di ricarica del robot utilizzando un panno morbido e asciutto, come mostrato nella figura seguente:

Sensore Visivo AI Sensori di Laser Lineare Luci a LED Sensore laser di distanza Sensore di bordi Paraurti Contatti di ricarica

Sensori di Dislivello Sensore di Tappeto

Nota: Il panno umido può danneggiare gli elementi sensibili all'interno del robot e della stazione di base. Per favore usa un panno asciutto per la pulizia.

Manutenzione quotidiana

Contatti di ricarica

Pulisci i contatti di ricarica e l'area di segnalazione della stazione di base con un panno morbido e asciutto.

Sfiati di Svuotamento Automatico

Pulisci gli sfiato di svuotamento automatico del robot e della stazione di base con un panno morbido e asciutto.

Rimuovi il mocio dal supporto per mocio per sostituirlo.

Ingresso di aggiunta della soluzione detergente

Se l'ingresso di aggiunta della soluzione detergente è sporco, puliscilo con un panno morbido e asciutto.

Il robot contiene una batteria agli ioni di litio ad alte prestazioni. Assicurati che la batteria rimanga ben carica per l'uso quotidiano per mantenere prestazioni ottimali della batteria.

Risoluzione dei problemi

Problema Soluzione
Il robot non si accende.	Il livello della batteria è basso. Ricaricare il robot sulla stazione di ricarica, e poi riprovare.La temperatura della batteria è troppo bassa o troppo alta. Si consiglia di far funzionare l'apparecchio a una temperatura compresa tra 32°F (0 °C) e 104 °F (40 °C).
Il robot non si ricarica	La stazione di base non è collegata all'alimentazione, per favore assicurati che entrambe le estremità del cavo di alimentazione siano collegate correttamente.Il contatto tra i contatti di ricarica sulla stazione di base e il robot è scadente, per favore pulisci i contatti di ricarica. Controlla se c'è qualsiasi oggetto estraneo al connettore del robot e rimuovi l'oggetto estraneo se presente.
Il robot non riesce a connettersi al Wi-Fi.	La password della rete Wi-Fi non è corretta. Assicurati che la password usata per connetterti alla tua rete Wi-Fi sia corretta.Il robot non supporta una connessione Wi-Fi a 5 GHz. Assicurati che il robot sia connesso a una connessione Wi-Fi a 2,4 GHz.Il segnale Wi-Fi è debole. Assicurati che il robot si trovi in un'area con una buona copertura Wi-Fi.Il robot potrebbe non essere pronto per essere configurato. Esci e rientra nell'app, quindi riprova come indicato.
Il robot non riesce a trovare e tornare alla stazione di base.	La stazione base è scollegata dall'alimentazione o è stata spostata quando il robot non era su di essa. Si prega di collegare la stazione base all'alimentazione o di posizionare il robot sulla stazione base per caricarlo.Ci sono troppi ostacoli intorno alla stazione di base. Posiziona la stazione di base in un'area più aperta.Lo spostamento del robot può causare il suo riposizionamento e ricreare una mappa se il riposizionamento fallisce.Se il robot è troppo lontano dalla stazione di base, potrebbe non essere in grado di tornare automaticamente da solo, nel qual caso dovrai posizionare manualmente il robot sulla stazione di base.Pulisci l'area di segnalazione sulla stazione di base per rimuovere polvere o detriti.

Risoluzione dei problemi

Problema Soluzione
Il robot si blocca davanti alla stazione di base e non può tornare su di essa.	Elimina qualsiasi ostacolo entro 5 cm sui lati destro e sinistro o entro 1,5 m davanti alla stazione base, per evitare che il robot venga bloccato.Il percorso per tornare alla ricarica è bloccato, ad es. la porta è chiusa.Il robot potrebbe scivolare se il pavimento davanti alla stazione di base è eccessivamente bagnato. In tal caso, pulisci l'acqua in eccesso prima di riprovare.Si consiglia di spostare la stazione di base in un luogo diverso e riprova.
Il robot non si spegnerà.	Il robot non può essere spento quando è in carica. Si consiglia di allontanare il robot dalla stazione base e di tenere premuto il pulsante di accensione per 3 secondi per spegnerlo.Se non è possibile spegnere il robot eseguendo il punto 1, tenere premuto il pulsante di accensione per 10 secondi per spegnere forzatamente il robot. Se il problema persiste, contattare il servizio post-vendita.
La velocità di ricarica è lenta.	Ci vogliono circa 4,5 ore per ricaricare completamente il robot quando la batteria è scarica.Se usi il robot a temperature al di fuori dell'intervallo specificato, la velocità di ricarica rallenterà automaticamente per prolungare la durata della batteria.I contatti di ricarica sia sul robot che sulla base potrebbero essere sporchi, per favore puliscili con un panno asciutto.
Il rumore aumenta mentre il robot è in funzione.	Controlla se il filtro della scatola della polvere è intasato. In tal caso, puliscilo o lo sostituiscilo.Un oggetto duro potrebbe essere rimasto incastrato nella spazzola principale o nella scatola della polvere. Controlla e rimuovi qualsiasi oggetto duro.La spazzola principale o la spazzola laterale potrebbero aggrovigliarsi. Controlla e rimuovi qualsiasi oggetto estraneo.Commuta la modalità di aspirazione su Standard o Silenzioso.
Il robot si muove senza seguire il percorso impostato.	Oggetti come cavi di alimentazione e pantofole devono essere organizzati prima di usare il robot.Funziona su superfici bagnate e scivolose provoca lo slittamento della ruota principale. Si consiglia di asciugare i luoghi bagnati prima di usare il robot.Pulisci i sensori laser di linea e il sensore visivo Al sul robot con un panno pulito, morbido e asciutto per mantenerli puliti e non ostruiti.

Risoluzione dei problemi

IT

Problema Soluzione
Al robot mancano le stanze da pulire.	Assicurati che le porte delle stanze da pulire siano aperte. Controlla se c'è una soglia superiore a 2 cm alla porta della stanza. Il robot non può superare soglie o gradini alti. Il luogo di fronte alla stanza da pulire potrebbe essere bagnato e scivoloso, causando lo scivolamento del robot e un funzionamento anomalo. Prova ad asciugare il pavimento prima di utilizzare il robot.
Il robot non riprenderà la pulizia dopo la ricarica.	Assicurati che il robot non sia impostato sulla modalità Non Disturbare (DND), che gli impedirà di riprendere la pulizia. Il robot non riprenderà la pulizia dopo che il robot è stato riportato manualmente alla stazione base o inviato alla ricarica tramite l'app o il pulsante ⚙.
La stazione non può svuotare automaticamente il contenitore della polvere.	Verifica se il sacchetto della polvere nel serbatoio della polvere è pieno. Se il sacchetto della polvere non è pieno, verifica se c'è un'ostruzione nelle bocchette di svuotamento automatico del robot, della stazione base o del contenitore della polvere. Se c'è, pulisci subito la parte ostruita.
Il livello dell'acqua nell'asse per lavare è anomalo.	Rimuovi l'asse per lavare e controlla se lo scarico delle acque reflue è ostruito e puliscilo. Premi delicatamente sul serbatoio dell'acqua usata per assicurarti che sia installato correttamente. Controlla se la guarnizione del serbatoio dell'acqua usata è allentata o non è installata correttamente e, in tal caso, ripristinala manualmente. Se il problema persiste, per favore contatta il team di servizio post-vendita. Controlla la soluzione detergente. Non aggiungere alcun liquido diverso dalla soluzione detergente ufficialmente approvata.
Il supporto del mocio è sollevato in modo anomalo.	Rimuovere il supporto del mocio per verificare che non vi siano oggetti estranei incastrati e provare a riavviare il robot. Se il problema persiste, contattare il servizio post-vendita.
Presenza di acqua sotto il serbatoio dell'acqua pulita o intorno alla guarnizione.	Quando si estrae il serbatoio dell'acqua pulita, è possibile che rimanga dell'acqua nel tubo sotto il serbatoio o intorno alla guarnizione. Questo è normale Pulire con un panno asciutto.

Per ulteriore assistenza, contattaci tramite https://global.dreametech.com

Specifiche tecniche

Robot

Modello RLX41CE-1
Tempo di ricarica Circa 4,5 ore
Tensione nominale 14,4 V	---
Potenza nominale 75 W
Frequenza d'esercizio 2400-2483,5 MHz
Potenza in uscita massima <20 dBm

Stazione base/Stazione di ricarica

Consumo energetico in modalità off: ≤0,3 W

Consumo di energia in modalità standby: ≤0,5 W (entro 15 minuti dopo che il robot lascia la stazione base/di ricarica)

Robot e Stazione base/Stazione di ricarica

L'apparecchiatura non dispone di una modalità di standby o di altri stati equivalenti in termini di requisiti di standby, funzione di gestione dell'alimentazione o capacità di disattivare le connessioni di rete wireless per esigenze di manutenzione della batteria. Il consumo di energia dell'apparecchiatura è probabilmente superiore a quello di altri modelli di apparecchiature che soddisfano questi requisiti funzionali.

Scatola Manuale Manuale	Pellicola	Pellicola	Borsa	Maniglia	Pellicola
PAP 20 PAP 21 PAP 22	PVC 3	PET 1	CPE 7	PE 4/PP 5	PP 5
Carta	Plastica
RACCOLTA DIFFERENZIATA
Varifica le disposizioni del tipo Comune.Separa le componenti e conferitabile in modo corretto.

Stazione di Base

Modello RCXE2-1
Ingresso nominale 220-240 V 50-60 Hz	~
Uscita nominale 20 V 2 A	---
Potenza nominale (durante lo svuotamento della polvere)	1000 W
Potenza nominale (durante la pulizia)	55 W
Potenza nominale (durante la carica e l'asciugatura)	80 W

In condizioni d'uso normali, questa apparecchiatura deve essere tenuta a una distanza minima di 20 cm tra l'antenna e il corpo dell'utente.

Nota: La potenza nominale (durante la carica e l'asciugatura) è determinata dal valore della potenza a pieno carico.

Smaltimento e Rimozione della Batteria

La batteria incorporata agli ioni di litio contiene sostanze pericolose per l'ambiente. Prima di smaltire la batteria, assicurati che la batteria sia rimossa da tecnici qualificati e smaltita presso un centro di riciclaggio appropriato.

• la batteria deve essere rimossa dall'apparecchio prima che sia rottamata;
• l'apparecchio deve essere scollegato dalla rete di alimentazione al momento della rimozione della batteria;
• la batteria deve essere smaltita in modo sicuro.

ATTENZIONE:

• Prima di rimuovere la batteria, scollega l'alimentazione ed esaurisci la batteria il più possibile.
• Le batterie non necessarie devono essere smaltite presso un centro di riciclaggio appropriato.
• Non esporre ad ambienti ad alta temperatura per evitare rischi di esplosione.
• In condizioni abusive, il liquido potrebbe essere espulso dalla batteria. In caso di contatto, sciacqua con acqua e consulta un medico.

Guida alla Rimozione

1. Capovolgi il robot, usa uno strumento adeguato per rimuovere le viti sul retro del robot, quindi rimuovi il coperchio.
2. Scollega i terminali tra la batteria e la scheda PCB per rimuovere la batteria.

Informazioni RAEE

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE in base alla direttiva 2012/19/UE) che non devono essere smaltiti assieme a rifiuti domestici non differenziati. Al contrario, è necessario proteggere l'ambiente e la salute umana consegnando i rifiuti a un punto di raccolta autorizzato al riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche, predisposto dalla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il riciclaggio corretti aiutano a prevenire conseguenze potenzialmente negative all'ambiente e alla salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sulla sede e per i termini e le condizioni di tali punti di raccolta.
