Type de produit	Détecteur de mouvement infrarouge passif pour extérieur
Marque	Theben
Modèle	theLuxa R180 BK (réf. 1010201)
Alimentation	230 V CA, 50/60 Hz
Puissance de commutation	10 A (230 V CA, cos φ = 1)
Consommation en veille	< 0,5 W
Angle de détection	180°
Portée de détection (transversale)	max. 12 m
Portée de détection (frontale)	max. 6 m
Hauteur de montage recommandée	2,5 à 4 m
Indice de protection	IP55 (EN 60529)
Classe de protection	II
Température de service	-25 °C à +45 °C
Plage de réglage de luminosité	2 – 200 lx / ∞ (jour)
Plage de durée d'activation	2 s à 30 min
Type de contact	Micro-contact 230 V CA
Charge max. lampes incandescentes/halogènes	2300 W
Charge max. lampes LED (> 2 W)	500 W
Charge max. lampes fluorescentes (ballast électronique)	500 VA
Dimensions (approx.)	120 x 80 x 80 mm
Poids (approx.)	150 g
Fonctions principales	Détection de mouvement, réglage luminosité/durée, actionnement manuel
Sécurité	Installation par électricien qualifié ; couper le courant avant intervention
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec
Accessoires fournis	Autocollant pour limitation de la zone de détection

FOIRE AUX QUESTIONS - theLuxa R180 BK THEBEN

Comment installer le détecteur de mouvement theLuxa R180 BK ?

L'installation doit être réalisée par un électricien qualifié. Coupez le courant, fixez le socle au mur à une hauteur de 2,5 à 4 m, raccordez les conducteurs aux bornes, puis insérez le détecteur et refermez le boîtier.

Quelle est la portée de détection de l'appareil ?

La portée maximale est de 12 m en travers (déplacement latéral) et 6 m en face (déplacement frontal), avec un angle de détection de 180°.

Comment régler la sensibilité à la lumière ?

Utilisez le potentiomètre marqué LUX. Tournez vers le symbole lune pour qu'il s'allume uniquement dans l'obscurité, ou vers le soleil pour un fonctionnement en pleine lumière. En position soleil, il fonctionne quel que soit l'éclairage.

Comment modifier la durée d'éclairage ?

Tournez le potentiomètre TIME pour régler la durée entre 2 secondes (butée anti-horaire) et 30 minutes (butée horaire).

Comment effectuer un test de fonctionnement ?

Placez le potentiomètre TIME sur 2 secondes (butée anti-horaire) et LUX sur soleil (butée horaire). Traversez la zone de détection ; le voyant doit s'allumer 2 secondes après chaque mouvement.

Comment délimiter la zone de détection ?

Utilisez l'autocollant fourni. Découpez la partie souhaitée et placez-la sur la lentille pour masquer certaines zones. Cela permet d'éviter les déclenchements intempestifs.

Que faire si le détecteur ne s'allume pas ?

Vérifiez que l'appareil est alimenté (temps de préchauffage de 40 secondes). Assurez-vous que les réglages LUX et TIME sont corrects. Testez le détecteur en mode test (TIME mini, LUX maxi). Si le problème persiste, contactez un électricien.

Puis-je utiliser un bouton-poussoir pour allumer manuellement ?

Oui, un bouton-poussoir d'interruption peut être raccordé. Appuyez 2 fois brièvement (en 2 secondes max) pour allumer l'éclairage pendant 6 heures. Une nouvelle double pression dans cette période prolonge de 6 heures. Pour revenir en mode automatique, appuyez brièvement une fois.

Quelles lampes puis-je connecter à ce détecteur ?

Le détecteur supporte : 2300 W pour lampes incandescentes/halogènes, 500 W pour LED > 2 W, 500 VA pour fluorescentes (ballast électronique), etc. Consultez la notice pour les charges exactes.

Quelle est la consommation en veille ?

La consommation en veille est inférieure à 0,5 W, permettant une utilisation économique.

MODE D'EMPLOI theLuxa R180 BK THEBEN

Détecteur de mouvement

theLuxa R180 WH

1010200

theLuxa R180 BK

1010201

1. Consignes de sécurité fondamentales 3
2. Utilisation conforme 3 Élimination 3
3. Raccordement 4
4. Montage 5 Consignes d'installation 5
5. Description 9
6. Réglage 10
   Réglage de la luminosité 10
   Réglage de la durée 10

Actionnement manuel 10

1. Test de fonctionnement 12

Exécution du test de fonctionnement 12

Limitation de la zone de détection 13

1. Caractéristiques techniques 14

2. Contact 15

1. Consignes de sécurité fondamentales

AVERTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie !

Seul un électricien spécialisé est habilité à procéder au montage !

• L'appareil répond à la norme EN 60669-2-1 lorsque son montage est conforme
  • IP 55 conformément à EN 60529

2. Utilisation conforme

• Détecteur de mouvement pour la commande d'éclairage automatique en fonction de la présence et de la luminosité
• Convient pour le montage mural en extérieur
• Convient pour les entrées, les garages, les jardins, les couloirs, les parcs, etc.
• Prévu uniquement pour une installation à l'extérieur hors de portée de main

Élimination

Procéder à l'élimination de l'appareil conformément aux directives de protection de l'environnement

3. Raccordement

AVERTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie !

Seul un électricien spécialisé est habilité à procéder au montage !

▶ Couper la tension
Protéger contre toute remise en marche
▶ Vérifier l'absence de tension
▶ Mettre à la terre et court-circuiter
▶ Recouvrir ou protéger les pièces sous tension situées à proximité

Séturiser l'appareil avec un disjoncteur différentiel de type B ou C (EN 60898-1) de 10 A max., installé en amont.

Consignes d'installation

AVERTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie !

Seul un électricien spécialisé est habilité à procéder au montage !

i Respecter la hauteur de montage recommandée de 2,5–4 m !

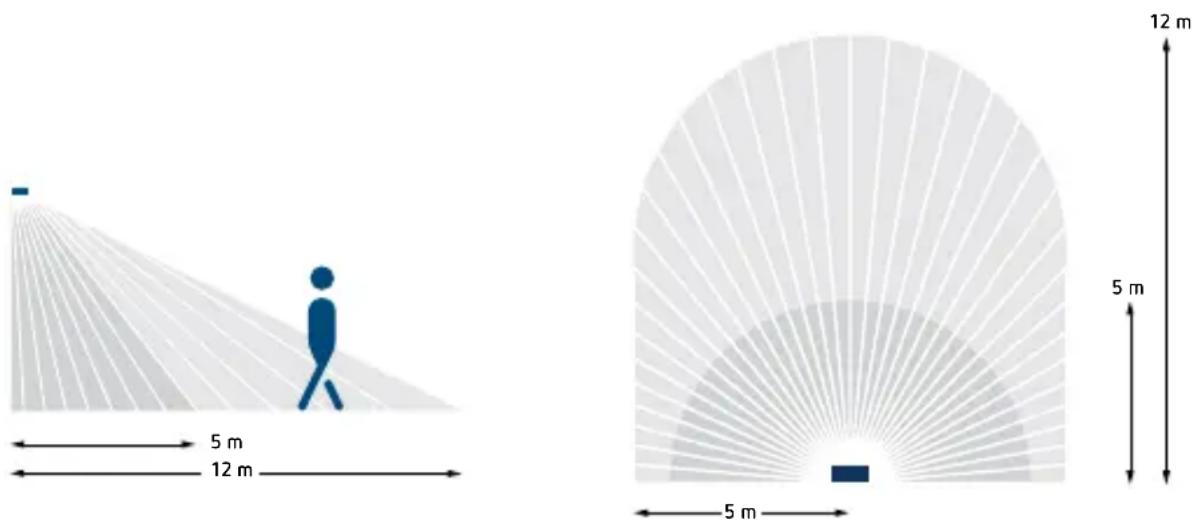

5 m 12 m 12 m 5 m 5 m

Comme le détecteur réagissant aux variations de température, éviter les situations suivantes :

i Ne pas orienter le détecteur de mouvement vers des objets dont les surfaces sont fortement réfléchissantes, comme des miroirs, etc.

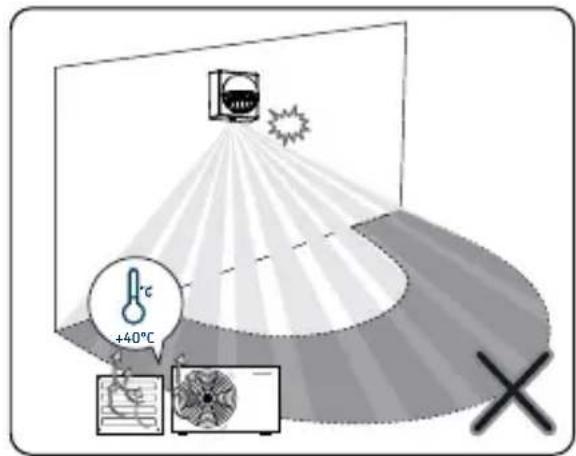

① Ne pas installer le détecteur de mouvement à proximité de sources de chaleur, telles que des bouches de chauffage, des climatiseurs, des lampes, etc.

① Ne pas diriger le détecteur de mouvement vers des objets qui bougent sous l'effet du vent, comme des rideaux, de grandes plantes vertes, etc.

i Respecter le sens de déplacement lors du test

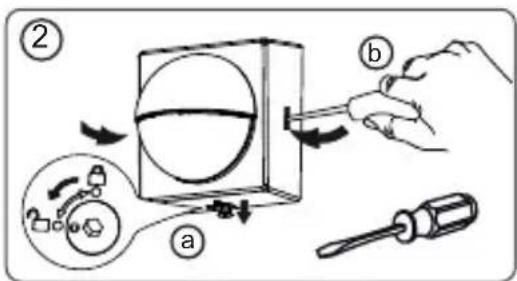

▶ Détacher le verrou (a) inférieur et les fixations (b) latérales ② et retirer la partie supérieure du boîtier ③ ④

▶ Reporter les marques pour les trous et les percer ⑤

⑤ Levelling Plate

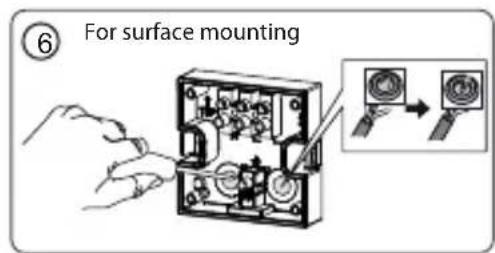

Faire passer le câble à travers le joint d'étanchéité du socle ⑥

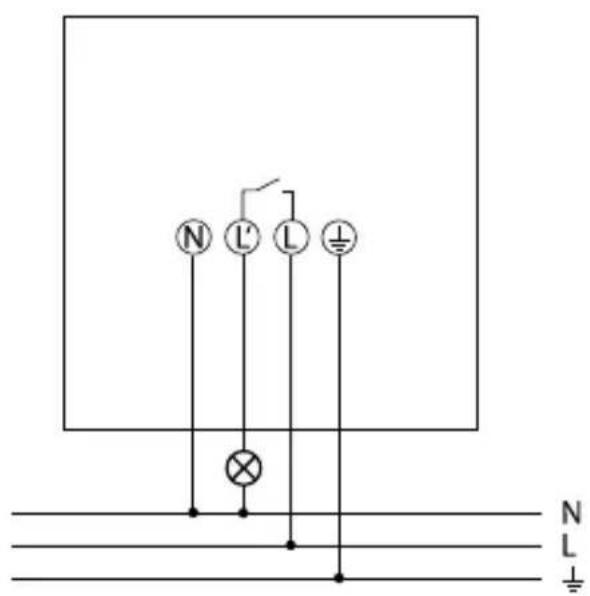

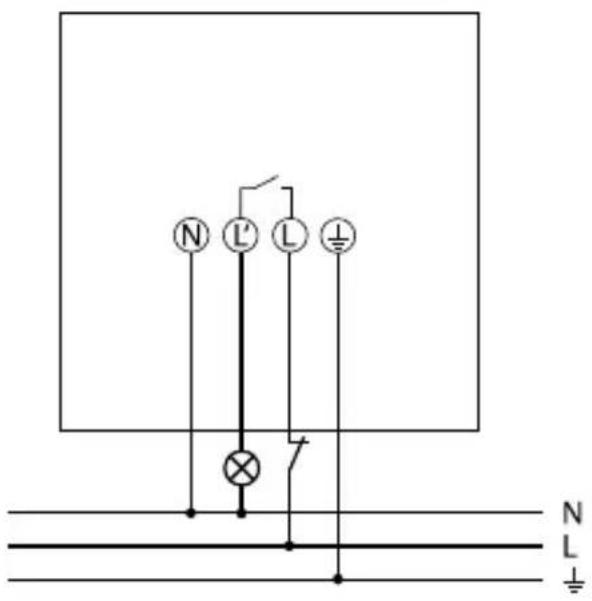

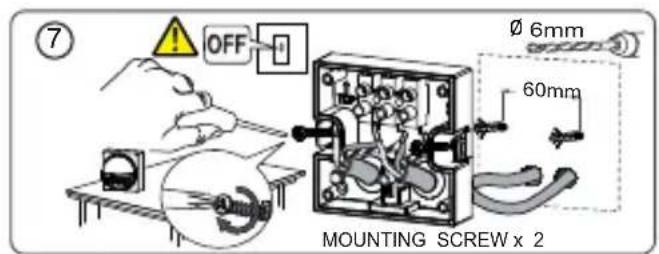

➢ Fixer le socle au mur, raccorder chaque conducteur à la borne correspondante ⑦ et serrer les vis ⑧

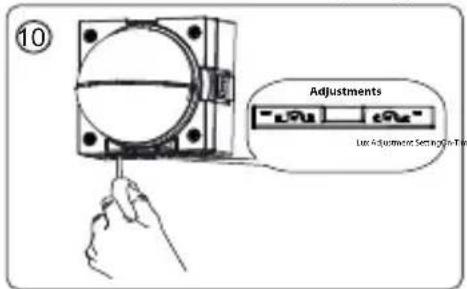

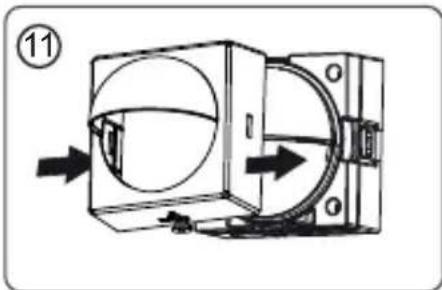

▶ Insérer le détecteur de mouvement dans le socle ⑨ et effectuer les réglages sur les potentiomètres ⑩

▶ Replacer le cache et fermer la fixation

Raccorder le détecteur de mouvement au réseau

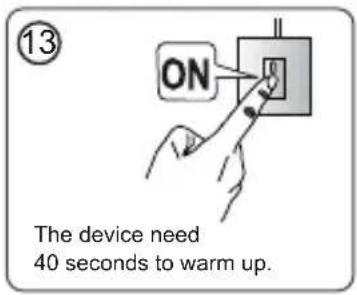

L'appareil a besoin d'un temps de préchauffage de 40 secondes.

5. Description

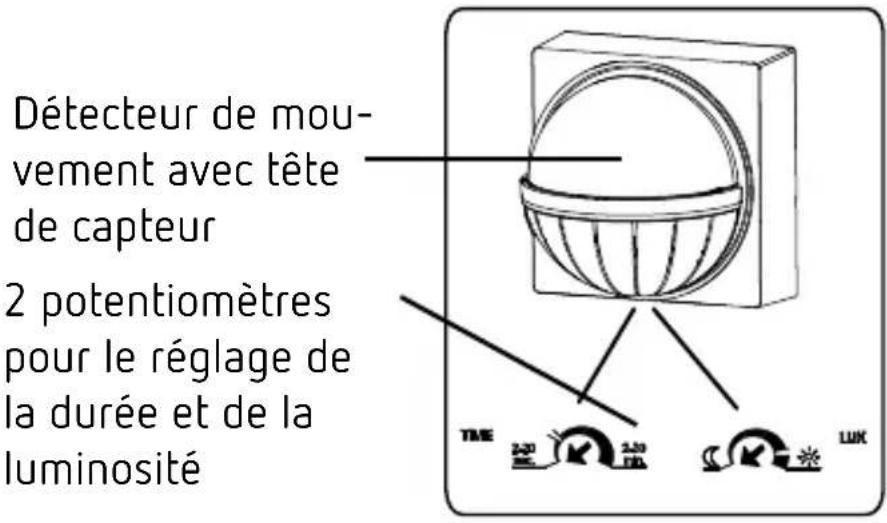

Détecteur de mou- vement avec tête de capteur 2 potentiomètres pour le réglage de la durée et de la luminosité

6. Réglage

Réglage de la luminosité

LUX

- Placer le potentiomètre vers la « Lune » ; le détecteur de mouvement s'allume uniquement lorsque le ciel est suffisamment sombre

Placer le potentiomètre vers le « Soleil » ; le détecteur de mouvement s'allume lorsque le ciel est suffisamment clair

Régler le potentiomètre sur le « Soleil » l'appareil fonctionne quelle que soit la luminosité

Réglage de la durée

TIME

▶ Régler le potentiomètre sur la durée souhaitée (2 s – 30 min)

Actionnement manuel

L'éclairage peut être allumé / éteint manuellement via un bouton-poussoir d'interruption.

i L'éclairage doit être allumé par le détecteur de mouvement pour pouvoir utiliser cette fonction !

i Un bouton-poussoir d'interruption doit être raccordé
i Fonctionnement uniquement possible la nuit

Appuyer brièvement 2 x sur le bouton-poussoir d'interruption (2 s max.)
→ L'éclairage reste allumé pendant 6 heures.
Pour éteindre l'éclairage et revenir au mode automatique, appuyer brièvement sur le bouton-poussoir d'interruption (2 s max.)
Si, pendant cette durée d'activation de 6 heures, le bouton-poussoir d'interruption est actionné 2 x, l'éclairage se rallume pour 6 heures

7. Test de fonctionnement

Exécution du test de fonctionnement

Le test de fonctionnement permet de tester la zone de détection ou de la délimiter, si nécessaire.

▶ Tourner le potentiomètre de la durée dans le sens anti-horaire jusqu'en butée
▶ Tourner le potentiomètre de la luminosité dans le sens horaire jusqu'en butée

→ Le détecteur de mouvement réagit aux mouvements (quelle que soit la luminosité).

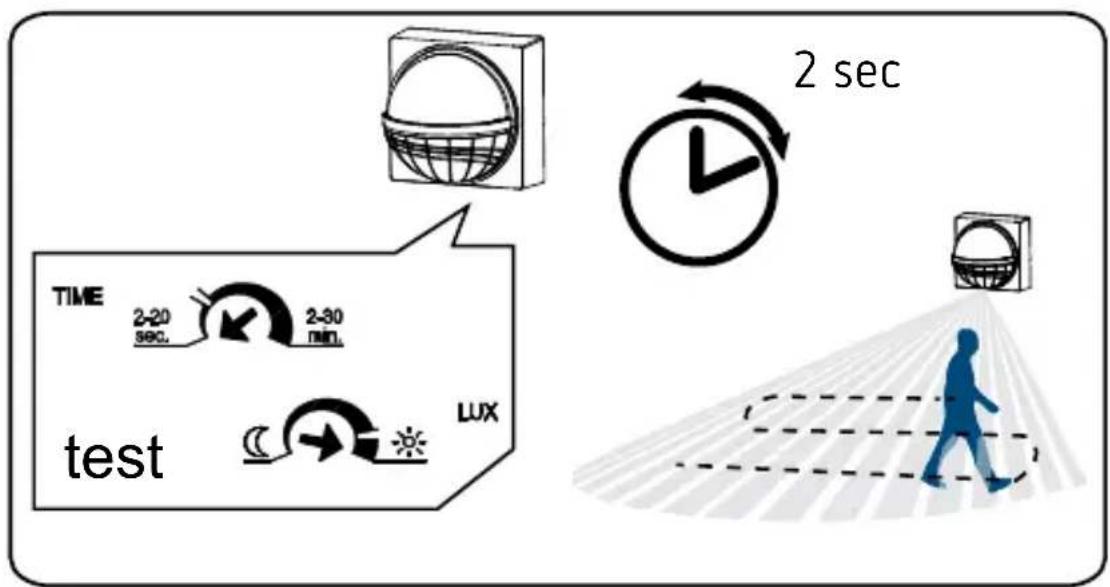

Traverser la zone de détection. Après avoir détecté un mouvement, le détecteur de mouvement s'active pendant 2 s.

i Pendant le test, faire attention au sens de la marche.

Limitation de la zone de détection

▶ Utiliser l'autocollant fourni pour adapter le détecteur de mouvement à la zone de détection souhaitée.

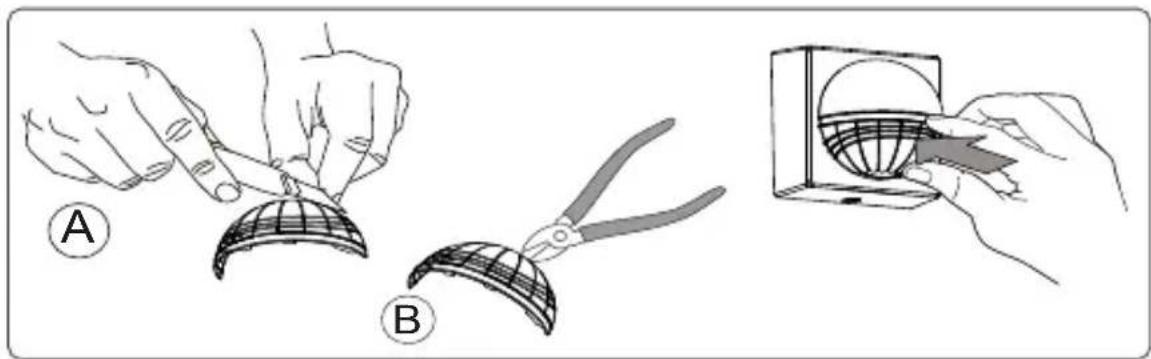

▶ Retirer la partie souhaitée de l'autocollant à l'aide d'un ciseau ou d'un outil similaire.
▶ La placer ensuite sur la lentille.

8. Caractéristiques techniques

Tension de service : 230 V CA +10 % / -15 %
Fréquence : 50 Hz / 60 Hz
Veille : < 0,5 W
Puissance de commutation : 10 A	(à 230 V CA, cos φ = 1)
Puissance de commutation min. :	10 mA
Contact de commutation : Micro-contact 230 V CA
Indice de protection : IP 55 (EN 60529)
Classe de protection : II
Température de service : -25 °C	... +45 °C
Plage de réglage de la luminosité :	2 - 200 lx/∞
Plage de la durée d'activation : 2 s - 30 min
Angle de détection :	180
Zone de détection :	transversale : max. 12 m, frontale : max. 6 m
Hauteur de montage :	2,5 - 4 m
Charge de lampes à incande-scence / lampes halogènes :	2 300 W
Lampes halogènes basse tension (transformateur) :	1 000 VA
Lampes fluorescentes (ballast à faibles pertes) non compensés :	500 VA
Lampes fluorescentes (ballast à faibles pertes) compensés en série :	500 VA
Lampes fluorescentes (ballast à faibles pertes) compensés en parallèle :	500 W (60 μF)

Lampes fluorescentes (ballasts électroniques) : 500 W
Lampes fluorescentes compactes (ballasts électroniques) : 30 W
Lampes à LED < 2 W : 50 W
Lampes à LED > 2 W : 500 W

9. Contact

Theben AG

Hohenbergstr. 32

D-72401 Haigerloch

ALLEMAGNE

Tél. [phone]

Fax [phone]

Assistance téléphonique

Tél. [phone]

[e-mail]

Adresses, numéros de téléphone, etc.

www.theben.de
