MODE D'EMPLOI theMura P180 2.20 KNX UP THEBEN

Détecteur de présence mural theMura P180 KNX theMura P180 2.20 KNX

1 Description de la fonction 4

1.1 Détecteur de présence 4

2 Montage 7

2.1 Raccordement 7
2.2 Zone de détection 8
2.3 Montage encastré 11
2.4 Possibilités de réglage via la potentiomètre 11

3 Caractéristiques techniques 13

4 Informations générales concernant KNX-Secure 15

4.1 Mise en service avec « KNX Data-Secure » 15
4.2 Mise en service sans « KNX Data-Secure » 16

5 Paramètres et instructions de commande via la télécommande 17

5.1 Connexion d'un terminal mobile avec la télécommande theSenda B/appli 18
5.2 Signalisation relative aux paramètres envoyés 18

6 Paramètres et instructions de commande via l'application/la télécommande 19

6.1 Paramètres 19

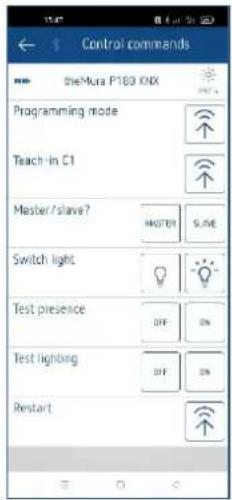

6.2 Instructions de commande 24

7 Le programme d'application theMura 27

7.1 Sélection dans la base de données produits 27

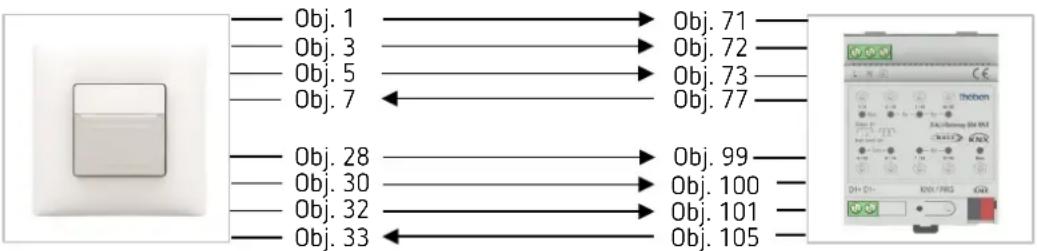

7.2 Aperçu des objets de communication 28
7.3 Description des objets de communication 37
7.4 Aperçu des pages de paramètres 57
7.5 Paramètres généraux 58
7.6 Canaux de lumière 67
7.7 Canaux CVC 85
7.8 Surveillance de pièce 89
7.9 Télécommande 91
7.10 Scènes 92
7.11 Canaux logiques 95
7.12 Bouton intégré I1 99
7.13 Entrées binaires I2 et I3 115

8 Commande 129

8.1 Commande manuelle par boutons 129
8.2 Commande manuelle (bouton-poussoir externe) avec la fonction Commutation sans éclairage variable 129
8.3 Commande manuelle (bouton-poussoir externe) avec la fonction Commutation avec éclairage variable 130
8.4 Commande manuelle (bouton-poussoir externe) avec la fonction Régulation à lumière constante 131
8.5 Commande manuelle (bouton-poussoir externe) avec la fonction Régulation à lumière constante sans influence de la présence 132

8.6 Commande manuelle (bouton-poussoir externe) lors de l'utilisation de deux sorties Éclairage C1, C2 133

9 Commutation parallèle 134

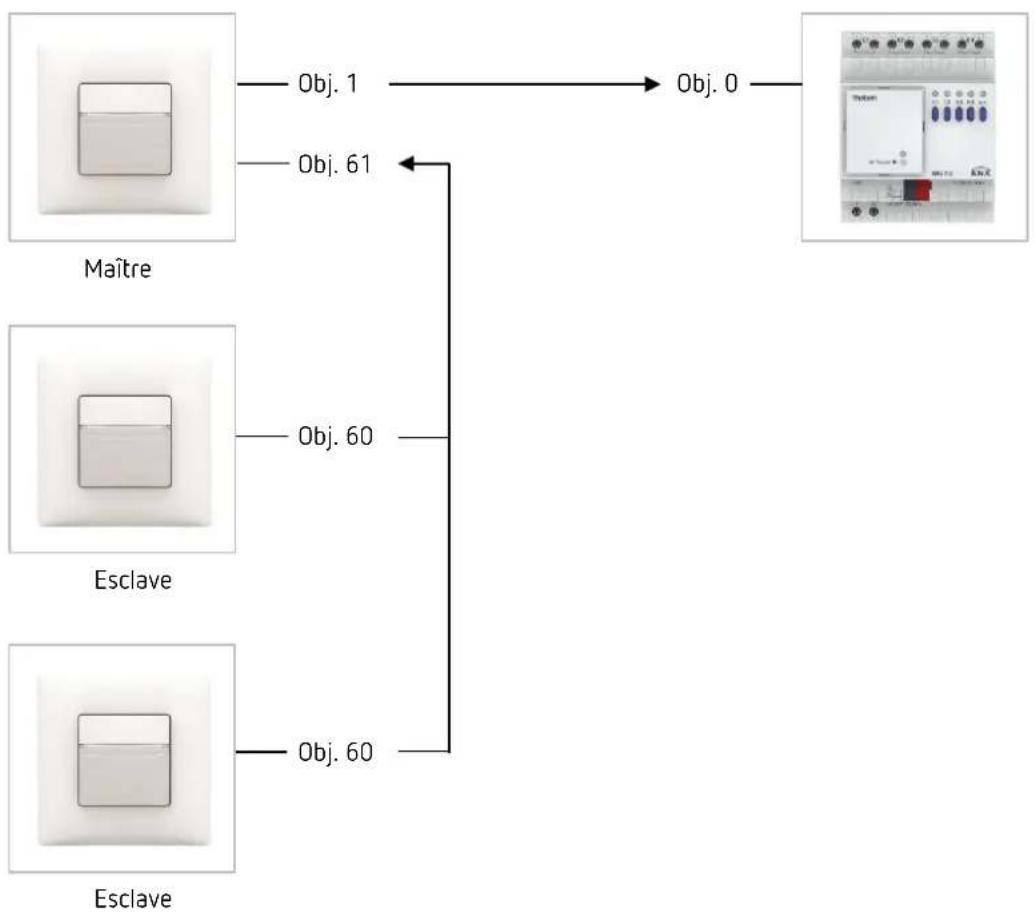

9.1 Commutation parallèle maître-esclave 134

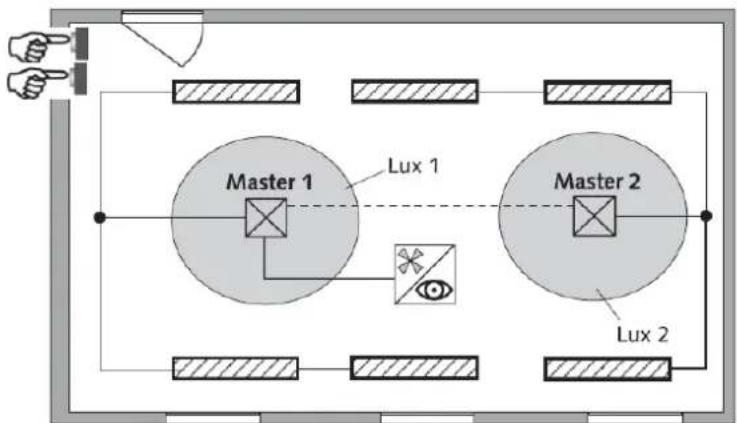

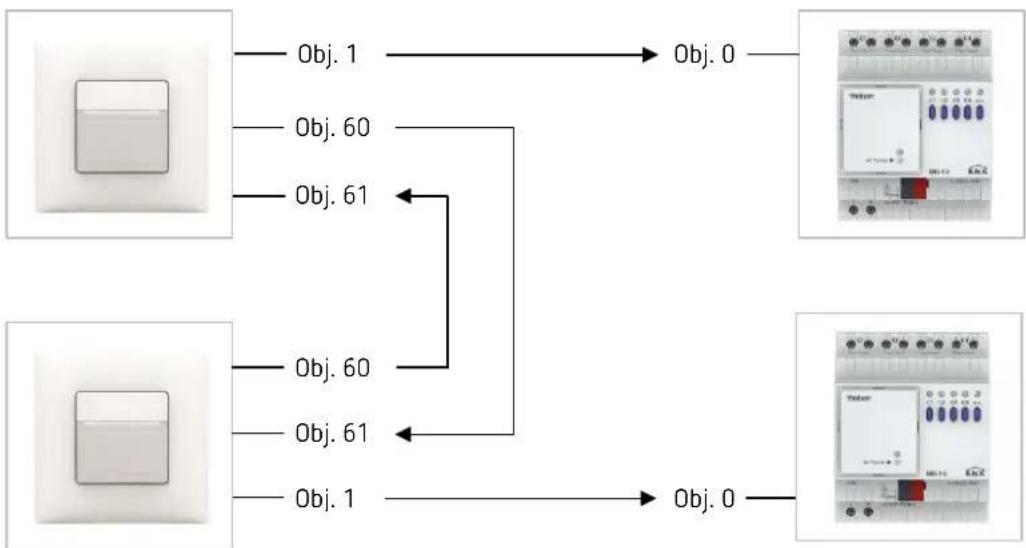

9.2 Commutation parallèle maître-maître 134
9.3 Charge de télégrammes en cas de commutation parallèle 135

10 Valeur de commutation de la luminosité/Valeur de consigne de la luminosité 136

10.1 Réglage de la valeur de commutation/de consigne de la luminosité 136
10.2 Équilibrage de la mesure de luminosité 137

11 Effet halo 138

12 Modes test 139

12.1 Mode test de la présence 139
12.2 Mode test de l'éclairage 140

13 Rétablir l'appareil à l'état de livraison 142

14 Télécommande de l'utilisateur theSenda S 143

14.1 Caractéristiques de performance de la télécommande theSenda S 143

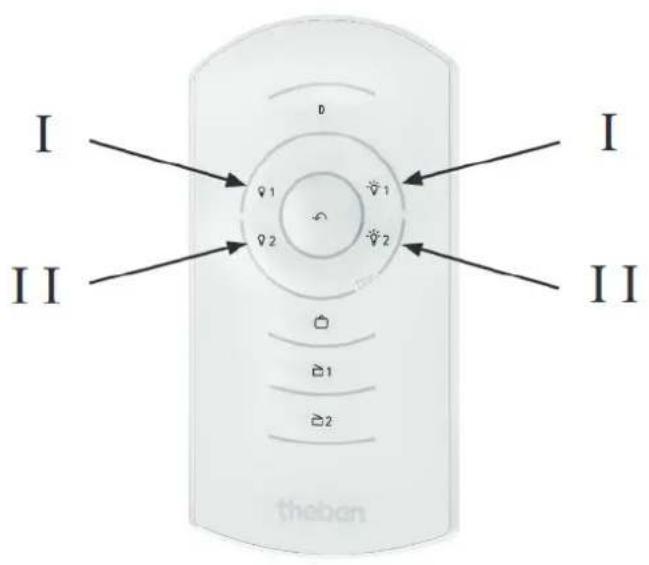

14.2 Combinaison du détecteur et de theSenda S 143
14.3 Exemples d'adresses de groupe IR réglées 144

15 Télécommande de l'utilisateur theSenda B 148

15.1 Caractéristiques de performance de la télécommande theSenda B 148

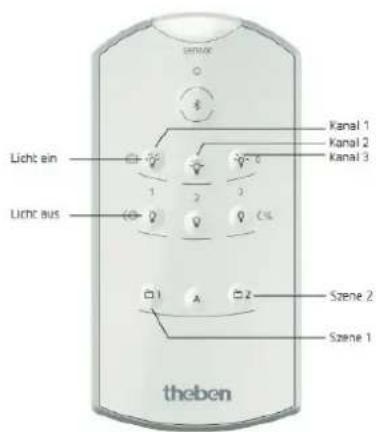

15.2 Combinaison du détecteur de présence et de la télécommande theSenda B 149

16 Outil de mise à jour 155

17 Dépannage 156
18 Exemples d'applications classiques 157

18.1 Commutation de l'éclairage en fonction de la présence et de la luminosité 157
18.2 Commutation de l'éclairage en fonction de la présence et de la luminosité, avec deux groupes d'éclairage dans une pièce 159
18.3 Commutation de l'éclairage en fonction de la présence et de la luminosité, commande supplémentaire du chauffage 161
18.4 Commutation de l'éclairage en fonction de la présence et de la luminosité, en supplément : commande manuelle forcée par bouton-poussoir 163
18.5 Régulation à lumière constante 165
18.6 Régulation à lumière constante, en supplément : commande manuelle forcée par bouton-poussoir externe 167
18.7 Régulation à lumière constante avec deux groupes d'éclairage 170

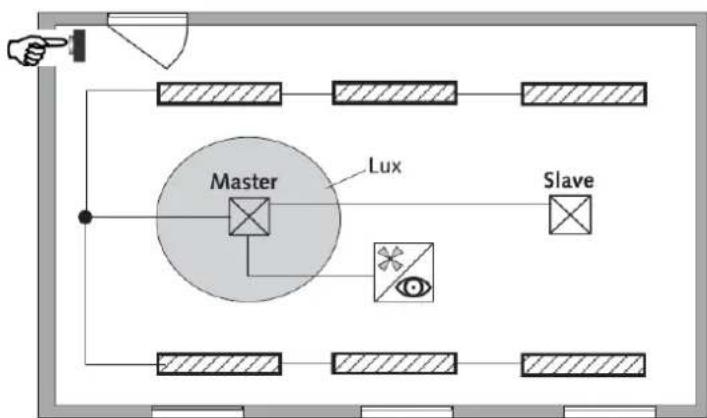

18.8 Commutation parallèle maître-esclave 173
18.9 Montage en parallèle Maître-Maître 175
18.10 Effet halo 177

19 Annexe 180

19.1 Conversion des pourcentages en valeurs hexadécimales et décimales 180

20 Contact 181

1 Description de la fonction

1.1 Détecteur de présence

Détecteur de présence theMura P180 KNX / theMura P180 2.20 KNX

Le détecteur commute ou régule jusqu'à deux groupes d'éclairage en fonction de la présence de personnes et de la luminosité actuelle. Les sorties éclairage peuvent être affichées et masquées de manière dynamique par l'intégrateur. La valeur de commutation ou la valeur de consigne de la luminosité se règle au moyen de paramètres, d'un objet ou de la télécommande via appli/télécommande d'installation.

L'éclairage s'allume en cas de présence et en cas de luminosité insuffisante. Il s'éteint en cas de luminosité suffisante ou s'il n'y a personne. L'éclairage peut être commuté ou varié manuellement à l'aide d'un bouton-poussoir (interne ou externe).

Lorsque la régulation à lumière constante est activée, la luminosité est maintenue constante à la valeur de consigne de la luminosité. La régulation est démarrée automatiquement ou manuellement via le bouton-poussoir ou la télécommande. La désactivation manuelle, la variation et les scènes interrompent la régulation tant qu'une présence est détectée.

Jusqu'à 2 canaux supplémentaires transmettent les informations de présence dans la pièce à d'autres installations telles que des commandes de chauffage, de ventilation, de climatisation ou de store. Chaque canal dispose d'une temporisation à l'enclenchement ainsi que d'une temporisation à l'enclenchement.

Un autre canal sert à la surveillance de pièce.

Le détecteur dispose également d'un module de scène intégré et de la possibilité de traiter les numéros de scène pour les groupes d'éclairage. En association avec la télécommande, le détecteur est en mesure d'effectuer la commutation et la variation des propres groupes d'éclairage, mais également la commande d'autres consommateurs externes, tels que la lumière, les stores, etc.

Des fonctions additionnelles comme la lumière d'orientation intégrée, la mesure de la température intégrée, mais aussi la fonction sonore permettent un grand nombre d'applications supplémentaires.

1.1.1 Graphie

Élément	Exemple
Paramètres, objets	Type de fonction, C1 Éclairage
Valeur de paramètre par défaut	Commuter l'éclairage
Page de paramètres	Scènes

1.1.2 Terminologie

Mode de fonctionnement	MaîtreEsclave
Mode de fonctionnement	AutomatiqueSemi-automatique
Fonction Lumière	CommuterRégulation à lumière constanteRégulation à lumière constante sans influence de la présence

1.1.3 Caractéristiques

• Généralités :

- Détecteur de présence passif infrarouge KNX pour montage mural dans un boîtier encastré

- Cache dans le style de Theben

- KNX Data-Secure

- Zone de détection rectangulaire : 2069655 170°, max. 14 m x 17 m 2069658 170°, max. 16 m x 10 m

•

- Limitation de zone comprise dans le contenu de livraison

- Commande automatique en fonction de la présence et de la luminosité des systèmes d'éclairage et CVC

- Mesure de lumière mixte appropriée pour les lampes fluorescentes (FL/PL/ESL), à halogène, à incandescence et LED

- Réglage du facteur de correction de pièce pour l'équilibrage de la mesure de luminosité

• Détection et transmission de la luminosité actuelle

- Bouton-poussoir intégré, librement paramétrable (désactivable)

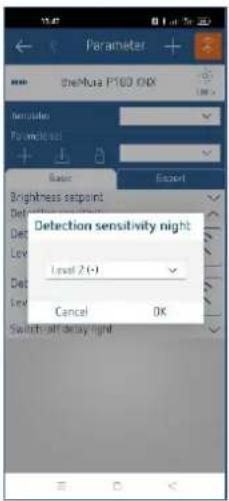

- Sensibilité de détection réglable

- Commutation parallèle maître-esclave pour une couverture à 100 % de grandes surfaces

- Commutation parallèle maître-maître pour plusieurs groupes d'éclairage avec mesure de luminosité séparée, mais détection de présence commune

- Mode test pour vérifier le fonctionnement et la zone de détection

• Lumière d'orientation intégrée (blanche)

• LED rouge pilotable via un objet

- Sonde de température intégrée

- Fonction sonore

• 6 canaux logiques (ET/OU/OU exclusif)

• 2 entrées binaires

- Intégration murale dans boîtier encastré (fixation à 2 points)

- Pose murale en applique possible avec cadre apparent du fabricant d'interrupteurs, cadre d'ajustement suppl. nécessaire (accessoire de Theben)

- Possibilité de mise à jour du micrologiciel KNX (appli ETS)

- Télécommande via appli « theSenda B/theSenda Plug » (en option)

- Télécommande d'installation « theSenda P » (en option)

- Télécommande de l'utilisateur « theSenda S » (en option)

• 2 canaux Éclairage C1 + C2 :

- Commutation ou régulation à lumière constante avec fonctionnalité veille (lumière d'orientation)

• Mode de commutation avec éclairage variable

- Automatique ou semi-automatique, possibilité de commutation automatique sur semi-automatique la nuit

- Valeur de commutation ou de consigne de la luminosité réglable en lux via un potentiomètre (seulement le jour), un paramètre, un objet ou la télécommande

- Apprentissage de la valeur de commutation ou de consigne de la luminosité

• Valeur de variation réglable en mode veille

- Temporisation de l'éclairage réglable via un potentiomètre (seulement le jour), un paramètre, un objet ou la télécommande

- Réduction de la temporisation en cas de présence brève (présence de courte durée)

• Commutation jour/nuit au moyen d'un télégramme

- Commande manuelle forcée au moyen d'un bouton intégré, télégramme ou de la télécommande

• Télégramme de verrouillage séparé

• Commande des scènes avec deux scènes

• Fonctionnalité de scène avec numéros de scène
  • 2 canaux CVC, C4 + C5 :
  • Temporisation à l'enclenchement et temporisation à l'extinction réglables
• Envoi du mode de fonctionnement
  • Télégramme de verrouillage séparé
  • 1 canal Surveillance de pièce, C6 :
  • Transmission de l'information de la présence
• Objet de sabotage cyclique

1.1.4 Utilisation conforme

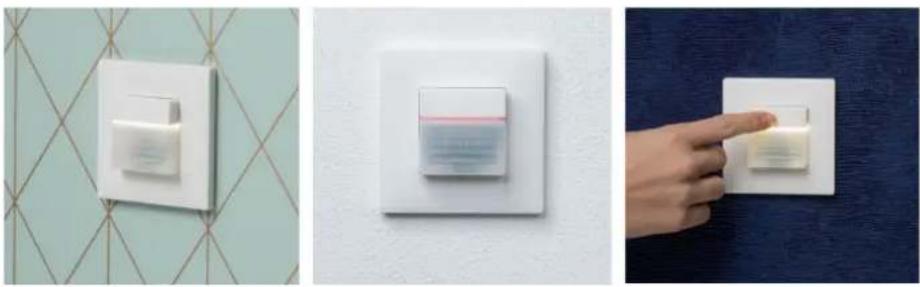

Les détecteurs de présence et de mouvement KNX theMura conviennent parfaitement pour la commande d'éclairage économe en énergie dans des couloirs, cages d'escalier, pièces de bureau, sous-sols et toilettes et se montent tout simplement au mur. Le détecteur de présence theMura P180 KNX est doté d'un bouton poussoir librement paramétrable, de six canaux logiques, de deux canaux de lumière et deux canaux de présence, un capteur acoustique et de température intégré ainsi qu'une interface pour boutons-poussoirs. Une lumière d'orientation pour une sécurité accrue dans l'obscurité et la commutation jour/nuit sont d'autres fonctions confort.

Tous les appareils theMura destinés à l'automatisation de bâtiments KNX prennent en charge KNX Data Secure et sont ainsi protégés de manière optimale contre le vol et la manipulation de données.

À l'instar de tous les appareils de la famille de produits theMura, les détecteurs muraux KNX offrent également un style élégant particulièrement plat. En outre, ils peuvent, grâce au cadre d'ajustement, être utilisés avec tous les programmes d'interrupteur courants des fabricants leaders.

Pour le montage dans le boîtier d'appareil, boîtier d'encastrement taille 1.

Avec les accessoires de Theben, des cadres de recouvrement d'autres programmes d'interrupteur peuvent être utilisés.

i Respecter la hauteur de montage recommandée de 0,8 m - 1,2 m !

Veiller à ce que la vue soit dégagée, car les rayons infrarouges ne peuvent pas passer à travers d'objets compacts.

Le détecteur ne convient pas aux systèmes d'alarme antivol !

2.1 Raccordement

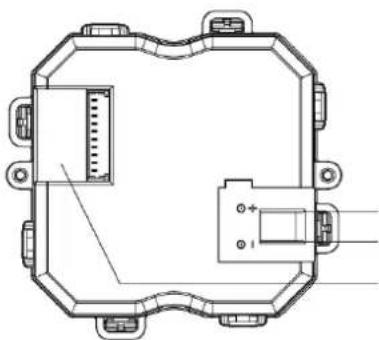

Câble de raccordement pour entrées binaires

Important : ne raccorder aucune tension réseau (230 V) ou d'autres tensions externes aux entrées externes !

2.2 Zone de détection

Zone de détection

La zone de détection rectangulaire du détecteur couvre une grande zone de détection et permet une bonne couverture de la pièce dans de nombreuses applications. Tenir compte du fait que les personnes en approche frontale (radiale) et transversale (tangentielle) sont détectées dans des zones de dimensions différentes.

La hauteur de montage recommandée du theMura P180 KNX (2069655) est de 0,8 à 1,2 m. Celle du theMura P180 2.20 KNX (2069658) est de 2,2 m. La portée de la détection diminue lorsque la température augmente. La sensibilité peut être réglée selon 3 niveaux via les paramètres ou à l'aide de la télécommande. La zone de détection peut être aussi restreinte avec les autocollants fournis.

Abstrahlwinkel: +15° ... -30° Erfassungswinkel: 170°	Abstrahlwinkel: 80° Erfassungswinkel: 170°
Zone de détection theMura P180 KNX (2069655)	Zone de détection theMura P180 2.20 KNX (2069658)

2.2.1 Limitation de la zone de détection

Utiliser l'autocollant fourni pour adapter le détecteur à la zone de détection souhaitée.
À l'aide de ciseaux ou d'un outil similaire, retirer la partie souhaitée de l'autocollant.
La coller ensuite sur la lentille.
[NO TEXT]

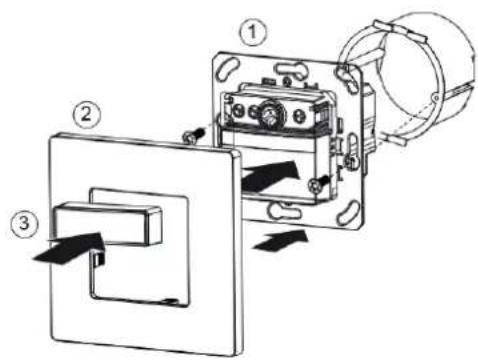

2.3 Montage encastré

2.4 Possibilités de réglage via la potentiomètre

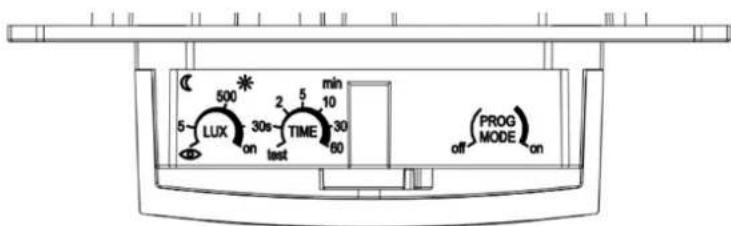

500 5 LUX 2 30s test 5 TIME min 10 30 60 PROG MODE off on

2.4.1 Réglage de la luminosité (LUX)

Le potentiomètre pour la luminosité vous permet de régler différentes valeurs de luminosité.

Régler le potentiomètre à la luminosité d'activation souhaitée (5 – 1000 lux/on). Sur « on », le détecteur réagit toujours aux mouvements, quelle que soit la luminosité.

Le potentiomètre se réfère uniquement à la valeur de commutation/de consigne de la luminosité normale.

Une valeur de luminosité séparée pour la nuit (pour la commutation jour/nuit) peut être modifiée ou réglée dans l'application ETS ou avec la télécommande/l'appli.

Placer le potentiomètre sur apprentissage ; le détecteur enregistre la luminosité ambiante actuelle comme future luminosité d'activation après 20 s (la LED rouge scintille).

C'est toujours la valeur de commutation/valeur de consigne active lors de l'exécution de l'apprentissage qui est modifiée : Valeur de commutation de la luminosité C1/Valeur de consigne de luminosité C1 Valeur de commutation de la luminosité C1 Nuit/Valeur de consigne de luminosité C1 Nuit

2.4.2 Réglage de la temporisation (TIME)

Si le détecteur ne détecte plus de mouvements, il se désactive au terme de la temporisation réglée.

Régler le potentiomètre sur la durée souhaitée (30 s - 60 min).
Pour la fonction Test, voir le comportement lors du test au chapitre Mode test de la présence.

Le potentiomètre se réfère uniquement à la temporisation normale.

Une temporisation séparée pour la nuit (pour la commutation jour/nuit) peut être modifiée ou réglée dans l'application ETS ou avec la télécommande/l'appli.

2.4.3 Activer le mode de programmation (PROG MODE)

PROG MODE off

Le mode de programmation n'est pas activé.

PROG MODE on

Le mode de programmation est activé.

Une fois le téléchargement effectué, le mode de programmation est automatiquement désactivé.

Le mode de programmation peut également être activé avec la télécommande, voir le chapitre Paramètres et instructions de commande via la télécommande.

2.4.4 Dimensions

85 4.5 65 85

3 Caractéristiques techniques

Hauteur de montage recommandée	0,8 – 1,2 m	2,2m
Zone de détection max.	14 x 17 m l 238 m^2 pour approche transversale (tangentielle)12 x 10 m l 120 m^2 pour approche frontale (radiale)	10 x 16 m l 160 m^2 pour approche transversale (tangentielle)3 x 7 m l 21 m^2 pour approche frontale (radiale)
Angle de détection	170°
Tension de service KNX	21 – 32 V CC
Média KNX	TP1-256
Courant absorbé du bus KNX	< 12 mA (typique)
Type de montage	Montage mural:- encastré- possible en applique avec cadre de recouvrement du fabricant d'interrupteur, cadre d'ajustement additionnel nécessaire (accessoire de Theben)
Plage de réglage de la valeur de commutation/de consigne de la luminosité	5 – 3000 lx
Temporisation de l'éclairage	30 s – 60 min
Valeur de variation de veille	1 – 100 % de la puissance de la lampe
Éclairage de veille	30 s – 60 min/marche permanente/inactive
Temporisation à l'enclenchement CVC	10 s – 30 min/inactive
Temporisation CVC	10 s – 120 min
Plage de mesure de la sonde de température	-5 ... +45°C
Type de raccordement	Borne de bus KNX
Indice de protection	IP 20 selon EN 60529
Température ambiante	-15 °C à +45 °C
Classe de protection	III
Degré de pollution	2
Tension assignée de tenue aux	0,8 kV
chocs
Logiciel	Classe A

4 Informations générales concernant KNX-Secure

À partir de la version ETS5 5.5, une communication sécurisée sera prise en charge dans les systèmes KNX. Elle est distinguée entre une communication sécurisée par le média de type IP au moyen de KNX IP-Secure et une communication sécurisée par les médias de type TP et RF au moyen de KNX Data-Secure. Les informations suivantes se rapportent à KNX Data-Secure.

Dans le catalogue de l'ETS, les produits KNX avec prise en charge de « KNX-Secure » sont clairement indiqués.

Dès qu'un appareil « KNX-Secure » est ajouté dans le projet, l'ETS réclame un mot de passe de projet. Si aucun mot de passe n'est saisi, l'appareil est ajouté avec Secure-Mode désactivé. Le mot de passe peut aussi être entré ou modifié a posteriori dans la vue générale du projet.

4.1 Mise en service avec « KNX Data-Secure »

Pour une communication sécurisée, une clé FDSK (Factory Device Setup Key) est nécessaire. Si un produit KNX est ajouté dans une ligne avec prise en charge de « KNX Data-Secure », l'ETS réclame la saisie de la FDSK. Cette clé spécifique à chaque appareil est imprimée sur la plaque signalétique de l'appareil et peut soit être saisie au moyen du clavier, soit lue au moyen d'un scanner de code ou d'une caméra d'ordinateur portable.

Exemple de la FDSK sur la plaque signalétique d'un appareil :

theben

Device Certificate (FDSK)

AABL57-P7KAAA-

CAQDAQ-CQMBYI-

BEFAWD-ANBYHT

4941670

0048FF000000

L'ETS produit, après la saisie de la FDSK, une clé outil spécifique à chaque appareil. Par le bus, l'ETS envoie la clé outil vers l'appareil devant être configuré. La transmission est codée et authentifiée au moyen de la clé FDSK d'origine précédemment saisie. Ni la clé outil, ni la clé FDSK ne sont envoyées en texte clair via le bus.

L'appareil n'accepte plus, après l'action précédente, que la clé outil pour poursuivre la communication avec l'ETS.

La clé FDSK n'est plus utilisée pour la suite de la communication, sauf si l'appareil est réinitialisé dans son état de livraison : alors, toutes les données relatives à la sécurité qui avaient été réglées seront effacées.

L'ETS génère autant de clés d'exécution que nécessaire pour la protection de la communication de groupes. Par le bus, l'ETS envoie la clé d'exécution vers l'appareil devant être configuré. La transmission s'effectue de manière codée et authentifiée au moyen de la clé d'appareil. Les clés d'exécution ne sont jamais envoyées en texte clair par le bus.

La FDSK est enregistrée dans le projet et peut être consultée dans l'aperçu du projet. En outre, il est possible d'exporter toutes les clés de ce projet (sauvegarde).

Lors de la planification de projet, il est possible de définir ensuite quelles fonctions ou quels objets sont censés communiquer en toute sécurité. Tous les objets avec une communication codée sont marqués dans l'ETS avec l'icône « Secure ».

4.2 Mise en service sans « KNX Data-Secure »

Il est également possible de mettre en service l'appareil sans KNX Data-Secure. Dans ce cas, l'appareil n'est pas sécurisé et se comporte comme d'autres appareils KNX qui n'ont pas la fonction KNX Data-Secure.

Pour mettre en service un appareil sans KNX Data-Secure, marquer l'appareil dans la section Topologie ou Appareils et sélectionner « Désactivé » pour l'option Mise en service sécurisée dans la zone Propriétés de l'onglet Paramétrages.

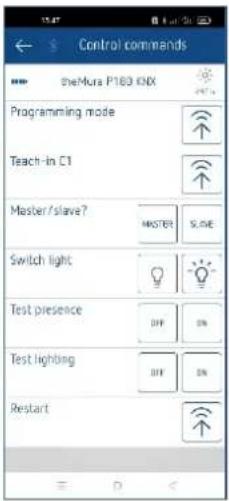

5 Paramètres et instructions de commande via la télécommande

Pour une assistance lors de la mise en service, ainsi que pour les opérations de maintenance, les paramètres suivants peuvent être consultés ou modifiés à l'aide de la télécommande :

Paramètres	Interrogation theSenda B/appli	Modifiable theSenda B/appli	Modifiable theSenda P
Valeur de consigne de la luminosité C1	X	X	X
Valeur de consigne de la luminosité Nuit C1	X	X
Valeur réelle de la luminosité C1	X
Facteur de correction de pièce C1	X	X
Valeur de mesure de la luminosité C1		X
Sensibilité de détection	X	X	X
Sensibilité de détection Nuit	X	X
Temporisation de l'éclairage		X	X
Temporisation de l'éclairage Nuit		X
Luminosité de la lumière d'orientation		X
Sensibilité du capteur acoustique	X	X
Sensibilité du capteur acoustique Nuit	X	X
Valeur de mesure de la température		X
Valeur réelle de la température	X

Les paramètres sont envoyés au détecteur par infrarouge. Les paramètres modifiés sont enregistrés et appliqués.

Pour interroger les paramètres

Presser la touche ? et suivre les instructions de l'application.

Les instructions de commande suivantes peuvent être déclenchées avec la télécommande :

Paramètres	Déclenchable theSenda B/appli	Déclenchable theSenda P	Déclenchable theSenda S
Mode de programmation	X	X
Apprentissage C1	X	X
Maître/Esclave ?	X
Commuter l'éclairage	X	X	X
Test de présence	X	X
Test d'éclairage	X
Redémarrage	X	X

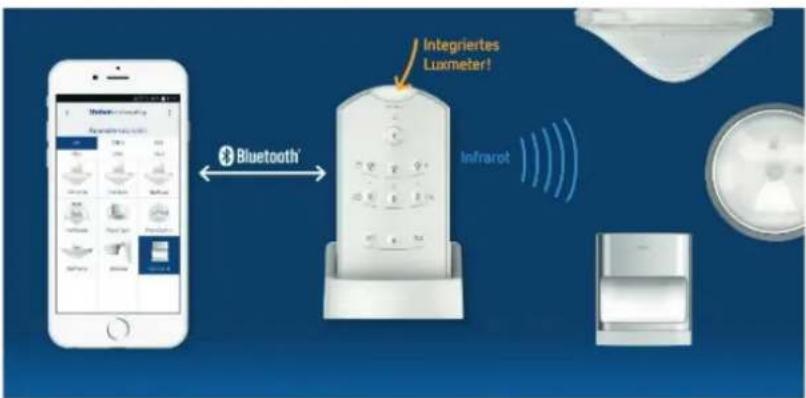

5.1 Connexion d'un terminal mobile avec la télécommande theSenda B/appli

Ouvrir l'application « theSenda Plug ».
➢ Cliquer sur le symbole Bluetooth en haut à gauche dans l'application.
Presser brièvement la touche Bluetooth sur le theSenda B.
→ La LED clignote en rouge, les appareils sont recherchés.
▶ Confirmer avec OK.
→ La LED est allumée en rouge.

5.2 Signalisation relative aux paramètres envoyés

Suite à l'envoi des paramètres avec la télécommande, les signalisations suivantes sont émises au moyen de la LED intégrée au détecteur :

Clignotement pendant 2 s

Suite à l'envoi du nouveau paramètre à l'aide de la télécommande ou de l'application, le détecteur indique la bonne réception par un clignotement pendant 2 s.

Allumage rapide

Le paramètre/L'ordre envoyé par la télécommande a été rejeté par le détecteur. Cette instruction est incorrecte.

Vérifier le type de détecteur sélectionné et les paramètres envoyés avec la télécommande ou la télécommande via application (appli).

Une adaptation des paramètres ne modifie aucun réglage dans l'ETS.

6 Paramètres et instructions de commande via l'application/la télécommande

6.1 Paramètres

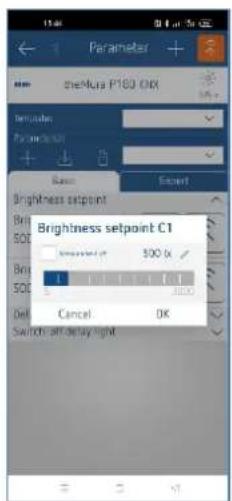

Valeur de consigne de la luminosité C1

Parameter overMura P163 OK Incremental Parameter + - Export Brightness setpoint Brightness setpoint C1 500 x - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

theSenda B/appli

theben

theSenda P

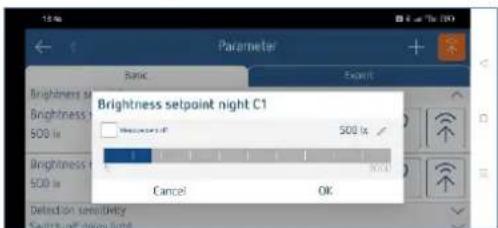

Valeur de consigne de la luminosité Nuit C1

Valeur réelle de la luminosité C1

Interrogation de la valeur réelle de la luminosité actuellement mesurée (facteur de correction de pièce C1 pris en compte).

Suivre les instructions de l'application.

Facteur de correction de pièce C1

Le facteur de correction de pièce est une mesure permettant de faire la différence entre les mesures de luminosité au niveau du mur et du sol. La valeur de mesure de la luminosité mesurée au mur varie en fonction de l'emplacement de montage, de l'incidence de la lumière, de la position du soleil, de la météo, des propriétés de réflexion de la pièce et du mobilier. Grâce au facteur de correction de pièce, la valeur de mesure de la luminosité du canal d'éclairage C1 est adaptée aux rapports de la pièce. La valeur par défaut est égale à 0,3 et

convient à la majorité des applications.

Seules des situations très différentes peuvent justifier des modifications de cette valeur.

Pour de plus amples informations, voir le chapitre Valeur de commutation de la luminosité/Valeur de consigne de la luminosité.

Valeur de mesure de la luminosité C1

Si la valeur de mesure actuelle de la luminosité est envoyée sur le détecteur, le facteur de correction de pièce est converti.

Suite à la sélection du paramètre Valeur de mesure de luminosité C1, presser Enter : saisir manuellement la valeur de mesure de luminosité C1.
- Ou bien suivre les instructions de l'application et confirmer avec OK.
→ La valeur de mesure actuelle de la luminosité s'affiche.

▶ Confirmer avec OK.

Envoyer la valeur de mesure actuelle de la luminosité au détecteur.

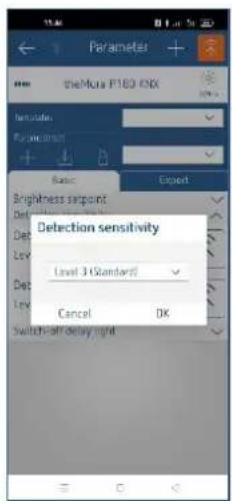

Sensibilité de détection

Le détecteur a 3 niveaux de sensibilité pour la détection de mouvement :

Niveau	Sensibilité
1 (--)	Très peu sensible
2 (-)	Peu sensible
3 (standard)	Standard

Sensibilité de détection Nuit

Parameter DeshMura P163.0X Reference: Parameters: Basic Export Brightness setpoint Det: Level 2 (-) Detection sensitivity night Level 2 (-) Cancel OK Switch off delay night

theSenda B/appli

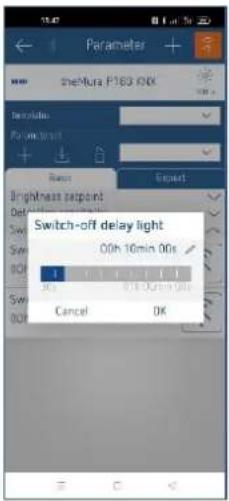

Temporisation de l'éclairage

Parameter sheMura P163.00k Frequency: Parameter Reset Reset Brightness spont Default Switch-off delay light 00h 10min 00s 0Hz 0Hz OK Cancel OK

theSenda B/appli theSenda P

theben 30,1 2 10 29 60 30 5 10 15 16 4 7 20 2 V1 V2 V3 V4 V5 V6 V7 V8 V9 V10 V11 V12 V13 V14 V15 V16 V17 V18 V19 V20 V21 V22 V23 V24 V25 V26 V27 V28 V29 V30

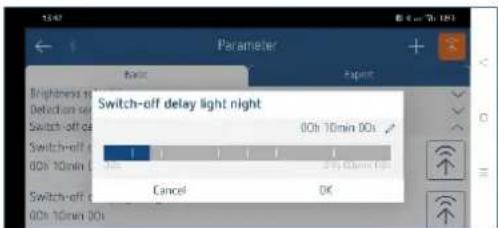

Temporisation de l'éclairage Nuit

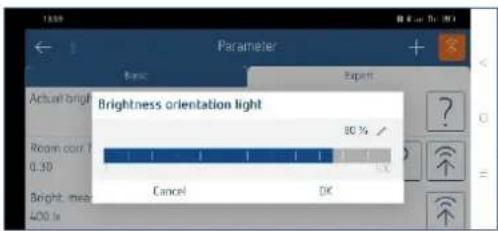

Luminosité de la lumière d'orientation

Parameter Actual bright Brightness orientation light 80 % Room count: 0.30 Cancel DK Bright: none 400 lx

theSenda B/appli

Sensibilité du capteur acoustique/Sensibilité du capteur acoustique Nuit Le détecteur a 4 niveaux pour la détection sonore :

Niveau	Sensibilité
Arrêt (par défaut)	Le capteur acoustique est désactivé.
1 (--)	Très peu sensible
2 (-)	Peu sensible
3	Sensible

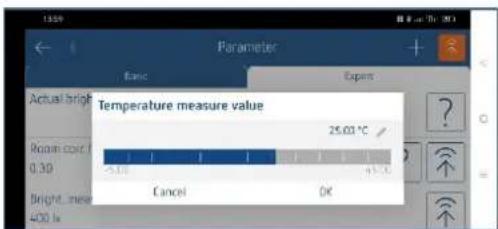

Valeur de mesure de la température

Il est recommandé d'effectuer l'équilibrage de la mesure de la température suite à un auto-échauffement au plus tôt 30 minutes après la mise en service.
Si la valeur de mesure de la température à envoyer se situe à plus de +/- 5 K de la température mesurée réellement par le détecteur, l'ordre sera refusé par le détecteur.

Valeur réelle de la température

Interrogation de la valeur réelle de la température actuellement mesurée (décalage de la température pris en compte).

- Suivre les instructions de l'application.

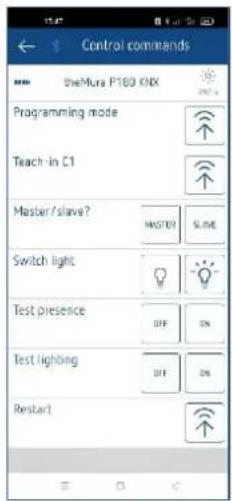

6.2 Instructions de commande

Mode de programmation

C'est toujours la valeur de consigne active lors de l'exécution de l'apprentissage qui est

modifiée :

Valeur de consigne de la luminosité C1

Valeur de consigne de la luminosité C1 Nuit

Maître/Esclave ?

Commuter l'éclairage

Voir le chapitre Mode test de la présence.

Test d'éclairage

Voir le chapitre Mode test de l'éclairage.

Redémarrage

7 Le programme d'application theMura

7.1 Sélection dans la base de données produits

Fabricant	Theben AG	Theben AG
Famille de produits	Capteurs physiques	Capteurs physiques
Type de produit	Détecteur de présence	Détecteur de présence
Nom du programme	theMura P180 KNX	theMura P180 2.20 KNX

Nombre d'objets de communication	129
Nombre d'adresses de groupe	255
Nombre d'affectations	255

La base de données ETS se trouve sur notre site Web : www.theben.de/downloads

7.2 Aperçu des objets de communication

7.2.1 Canaux de lumière C1, C2

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
1	C1 Sortie d'éclairage	Commuter	1 bit	R	W	C	T	-	1.001
2	C1 Entrée d'éclairage	Commuter, bouton externe	1 bit	-	W	C	-	-	1.001
3	C1 Sortie d'éclairage	Éclaircir/Obscurcir	4 bits	R	-	C	T	-	3.007
4	C1 Entrée d'éclairage	Éclaircir/Obscurcir, bouton externe	4 bits	-	W		C	-	3.007
5	C1 Sortie d'éclairage	Envoyer la valeur	1 octet	R	-	C	T	-	5.001
6	C1 Entrée d'éclairage	Envoyer la valeur, bouton externe	1 octet	-	W	C	-	-	5.001
7	C1 Entrée d'éclairage	Valeur d'indication d'état	1 octet	-	W	C	T	U	5.001
11	C1 Valeur de commutation de la luminosité	Réceptionner la valeur	2 octets	-	W	C	-	-	9.004
	C1 Valeur de consigne de la luminosité	Réceptionner la valeur	2 octets	-	W	C	-	-	9.004
12	C1 Valeur de commutation de la luminosité	Envoyer la valeur	2 octets	R	-	C	T	-	9.004
	C1 Valeur de consigne de la luminosité	Envoyer la valeur	2 octets	R	-	C	T	-	9.004
13	C1 Valeur de commutation de la luminosité Nuit	Réceptionner la valeur	2 octets	-	W	C	-	-	9.004
	C1 Valeur de consigne de la luminosité Nuit	Réceptionner la valeur	2 octets	-	W	C	-	-	9.004
14	C1 Valeur de commutation de la luminosité Nuit	Envoyer la valeur	2 octets	R	-	C	T	-	9.004
	C1 Valeur de consigne de la luminosité Nuit	Envoyer la valeur	2 octets	R	-	C	T	-	9.004
15	C1 Valeur de commutation de la luminosité(apprentissage)	01= appeler/81 = enregistrer	1 octet	-	W	C	-	-	18.001
	C1 Valeur de consigne de la luminosité(apprentissage)	01= appeler/81 = enregistrer	1 octet	-	W	C	-	-	18.001
18	Valeur de mesure du luxmètre Réceptionner la valeur		2 octets	-	W	C	-	-	9.004
19	Facteur de correction de pièce Appeler la valeur		2 octets	R	-	C	T	-	9.xxx
20	Valeur de luminosité	Envoyer la valeur lux	2 octets	R	-	C	T	-	9.004
21	Valeur de luminosité extérieure Recevoir la valeur lux		2 octets	-	W	C	-	-	9.004
22	Valeur de mesure de la température	Réceptionner la valeur	2 octets	-	W	C	-	-	9.001
23	Décalage de température	Appeler la valeur	2 octets	R	-	C	T	-	9.002
24	Valeur de la température	Envoyer la valeur	2 octets	R	-	C	T	-	9.001
28	C2 Sortie d'éclairage	Commuter	1 bit	R	-	C	T	-	1.001
29	C2 Entrée d'éclairage	Commuter, bouton externe	1 bit	-	W	C	-	-	1.001

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T U	DPT
30	C2 Sortie d'éclairage	Éclaircir/Obscurcir	4 bits	R	-	C	T	- 3.007
31	C2 Entrée d'éclairage	Éclaircir/Obscurcir, bouton externe	4 bits	- W		C	- -	3.007
32	C2 Sortie d'éclairage	Envoyer la valeur	1 octet	R	-	C	T	- 5.001
33	C2 Entrée d'éclairage	Envoyer la valeur, bouton externe	1 octet	- W		C	- -	5.001
34	C2 Entrée d'éclairage	Valeur d'indication d'état	1 octet	-	W	C	T	U 5.001
38	C1, C2 Éclairage	Commutation Jour/Nuit	1 bit	-	W	C	-	- 1.003
39	C1, C2 Éclairage	Sélection de la régulation à lumière constante	1 bit	- W		C	- -	1.003
	C1, C2 Lumière Régulation à lumière constante	Activer/Désactiver	1 bit	- W		C	- -	1.003
40	C1, C2 Éclairage	Fonction de veille	1 bit	-	W	C	-	- 1.003
41	C1, C2 Temporisation de l'éclairage	Réceptionner la valeur	2 octets	-	W	C	- -	7.005
42	C1, C2 Temporisation de l'éclairage	Envoyer la valeur	2 octets	R	- C	T	- 7.005
43	C1, C2 Temporisation de l'éclairage Nuit	Réceptionner la valeur	2 octets	-	W	C	- -	7.005
44	C1, C2 Temporisation de l'éclairage Nuit	Envoyer la valeur	2 octets	R	- C	T	- 7.005
45	C1, C2 Éclairage	Verrouiller/Déverrouiller	1 bit	-	W	C	-	- 1.003
46	Commande centralisée	Réceptionner	1 bit	-	W	C	-	- 1.001
47	Scène extérieure	Réceptionner	1 octet	-	W	C	-	- 18.001
48	LED rouge	Réceptionner	1 bit	-	W	C	-	- 1.001
49	Lumière d'orientation	Réceptionner	1 bit	-	W	C	-	- 1.003

7.2.2 Canaux CVC C4, C5

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
50	C4.1 CVC	Commuter	1 bit	R	-	C	T	-	1.001
		Priorité	2 bits	R	-	C	T	-	2.001
		Envoyer la valeur	1 octet	R	-	C	T	-	5.010
		Envoyer le pourcentage	1 octet	R	-	C	T	-	5.001
		Envoyer le mode de fonctionnement CVC	1 octet	R	-	C	T	-	20.102
		Envoyer la scène	1 octet	R	-	C	T	-	17.001
51	C4.2 CVC	Commuter	1 bit	R	-	C	T	-	1.001
		Priorité	2 bits	R	-	C	T	-	2.001
		Envoyer la valeur	1 octet	R	-	C	T	-	5.010
		Envoyer le pourcentage	1 octet	R	-	c	T	-	5.001
		Envoyer le mode de fonctionnement CVC	1 octet	R	-	C	T	-	20.102
		Envoyer la scène	1 octet	R	-	C	T	-	17.001
52	C4 CVC Verrouiller/Déverrouiller		1 bit -	W			C	-	1.003
53. .55		Canal C5 (détails : voir C4)

7.2.3 Surveillance de pièce C6

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
56	C6 Surveillance de pièce	Message	1 bit	-	-	C	T	-	1.005
57	C6 Surveillance de pièce	Confirmation	1 bit	-	W	C	-	-	1.016
58	C6 Surveillance de pièce	Sabotage cyclique	1 bit	-	-	C	T	-	1.005
59	C6 Surveillance de pièce	Déblocage	1 bit	-	W	C	-	-	1.003

7.2.4 Objets généraux

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
60	Commutation parallèle Sortie	Déclencheur Sortie	1 bit	-	-	C	T	-	1.017
61	Commutation parallèle Entrée	Déclencheur Entrée	1 bit	-	W	C	-	-	1.017
62	Effet halo Sortie	Envoyer le statut de mouvement	2 octets	-	-	C	T	-	7.005
63	Effet halo Entrée	Recevoir le statut de mouvement	2 octets	-	W	C	-	-	7.005
64	Effet halo	Valider	1 bit	-	W	C	-	-	1.003
65	Scène Entrée	Scène 1/2	1 bit	-	W	C	-	-	1.022
66	Scène Sortie	Numéro de scène	1 octet	-	-	C	T	-	18.001
67	IR Commutation externe 1	Commuter	1 bit	-	-	C	T	-	1.001
68	IR Variation externe 1	Éclaircir/Obscurcir	4 bits	-	-	C	T	-	3.007
69	IR Commutation externe 2	Commuter	1 bit	-	-	C	T	-	1.001
70	IR Variation externe 2	Éclaircir/Obscurcir	4 bits	-	-	C	T	-	3.007
71	IR Store externe 1	Store Monter/Descendre	1 bit	-	-	C	T	-	1.001
72	IR Store externe 1	Ouvrir/Fermer les lamelles	1 bit	-	-	C	T	-	1.009
73	IR Store externe 2	Store Monter/Descendre	1 bit	-	-	C	T	-	1.001
74	IR Store externe 2	Ouvrir/Fermer les lamelles	1 bit	-	-	C	T	-	1.009
75	Mode test de la présence	Marche/Arrêt	1 bit	-	W	C	-	-	1.001
76	Mode test de l'éclairage	Marche/Arrêt	1 bit	-	W	C	-	-	1.001
77	Version logicielle	Envoyer	2 octets	R	-	C	T	-	217.001

7.2.5 Canaux logiques C18-C23

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
80	C18 Module logique	Entrée logique 1 dans la fonction ET	1 bit - W	C	-	U	1.002
	C18 Module logique	Entrée logique 1 dans la fonction OU	1 bit - W	C	-	U	1.002
	C18 Module logique	Entrée logique 1 dans fonction OU exclusif	1 bit - W	C	-	U	1.002
81	C18 Module logique	Entrée logique 2 dans la fonction ET	1 bit - W	C	-	U	1.002
	C18 Module logique	Entrée logique 2 dans la fonction OU	1 bit - W	C	-	U	1.002
	C18 Module logique	Entrée logique 2 dans fonction OU exclusif	1 bit - W	C	-	U	1.002
82	C18 Module logique	Entrée logique 3 dans la fonction ET	1 bit - W	C	-	U	1.002
	C18 Module logique	Entrée logique 3 dans la fonction OU	1 bit - W	C	-	U	1.002
83	C18 Module logique	Entrée logique 4 dans la fonction ET	1 bit - W	C	-	U	1.002
	C18 Module logique	Entrée logique 4 dans la fonction OU	1 bit - W	C	-	U	1.002
84	C18 Module logique	Verrouiller/Déverrouiller	1 bit - W	C	-	-	1.003
85	C18.1 Module logique Commuter		1 bit	R	-	C	T	-	1.001
	C18.1 Module logique Priorité		2 bits	R	-	C	T	-	2.001
	C18.1 Module logique Commande progressive		1 octet	R	-	C	T	-	5.010
	C18.1 Module logique Pourcentage		1 octet	R	-	C	T	-	5.001
	C18.1 Module logique Mode de fonctionnement CVC		1 octet	R	-	C	T	-	20.102
	C18.1 Module logique Scènes		1 octet	R	-	C	T	-	17.001
86	C18.2 Module logique Commuter		1 bit	R	-	C	T	-	1.001
	C18.2 Module logique Priorité		2 bits	R	-	C	T	-	2.001
	C18.2 Module logique Commande progressive		1 octet	R	-	C	T	-	5.010
	C18.2 Module logique Pourcentage		1 octet	R	-	C	T	-	5.001
	C18.2 Module logique Mode de fonctionnement CVC		1 octet	R	-	C	T	-	20.102
	C18.2 Module logique Scènes		1 octet	R	-	C	T	-	17.001
90-136	Canaux C19-C23 (détails : voir C18)

7.2.6 Bouton intégré l1 : fonction bouton

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
201	Bouton intégré 11.1	Commuter	1 bit R		W	C	T	-	1.001
		Priorité	2 bits R		-	C	T	-	2.001
		Envoyer la valeur	1 octet R		-	C	T	-	5.010
		Envoyer le pourcentage	1 octet R		-	C	T	-	5.001
202	Bouton intégré 11.2	Commuter	1 bit R		W	C	T	-	1.001
		Priorité	2 bits R		-	C	T	-	2.001
		Envoyer la valeur	1 octet R		-	C	T	-	5.010
		Envoyer le pourcentage	1 octet R		-	C	C	T	-
205	Bouton intégré 11	Verrouiller = 1	1 bit - W	C			-	-	1.001
		Verrouiller = 0	1 bit - W	C			-	-	1.003

7.2.7 Bouton intégré l1 : fonction variation

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
201	Bouton intégré I1	Commuter	1 bit R W	C	T			-	1.001
202	Bouton intégré I1	Éclaircir/Obscurcir	4 bits R -	C	T			-	3.007
		Éclaircir	4 bits R -	C	T			-	3.007
		Obscurcir	4 bits R -	C	T			-	3.007
Double-clic
203	Bouton intégré I1.1	Commuter	1 bit R W	C	T - 1	.001
		Priorité	2 bits R -	C	T - 2	.001
		Envoyer la valeur	1 octet R	-	C T	-	5.0	10
		Envoyer le pourcentage	1 octet R	-	C T	-	5.0	01
205	Bouton intégré I1	Verrouiller = 1	1 bit - W	C	- -	1.001
		Verrouiller = 0	1 bit - W	C	- -	1.003

7.2.8 Bouton intégré I1 : fonction store

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
201	Bouton intégré I1 Pas/Arrêt		1 bit R -	C	T -	1.010
202	Bouton intégré I1	MONTÉE/DESCENTE	1 bit R W	C	T -	1.008
		DESCENTE	1 bit R -	C	T -	1.008
		MONTÉE	1 bit R -	C	T -	1.008
Double-clic
203	Bouton intégré I1.1	Commuter	1 bit R W	C	T -	1.001
		Priorité	2 bits R -	C	T -	2.001
		Envoyer la valeur	1 octet	R	-	C	T	-	5.010
		Envoyer le pourcentage	1 octet	R	-	C	T	-	5.001
		Hauteur % ^1	1 octet	R	-	C	T	-	5.001
204	Bouton intégré I1.2	Lamelle % ^2	1 octet	R	-	C	T	-	5.001
205	Bouton intégré I1	Verrouiller = 1	1 bit	-	W	C	-	-	1.001
		Verrouiller = 0	1 bit	-	W	C	-	-	1.003

7.2.9 Bouton intégré I1 : commuter directement, varier directement

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
205	Bouton intégré 11	Verrouiller = 1	1 bit - W			C	-	-	1.001
		Verrouiller = 0	1 bit - W			C	-	-	1.003

7.2.10 Entrées externes I2, I3 : fonction interrupteur

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
211	Entrée I2.1	Commuter	1 bit R		W	C	T	-	1.001
		Priorité	2 bits R		-	C	T	-	2.001
		Envoyer la valeur	1 octet R		-	C	T	-	5.010
		Envoyer le pourcentage	1 octet R		-	C	T	-	5.001
212	Entrée I2.2	Commuter	1 bit R		W	C	T	-	1.001
		Priorité	2 bits R		-	C	T	-	2.001
		Envoyer la valeur	1 octet R		-	C	T	-	5.010
		Envoyer le pourcentage	1 octet R		-	C	C	-	5.001
215	Entrée I2	Verrouiller = 1	1 bit - W			C	-	-	1.001
		Verrouiller = 0	1 bit - W			C	-	-	1.003
221-225	Entrée I3 (détails : voir entrée I2)

7.2.11 Entrées externes I2, I3 : fonction bouton

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
211	Entrée 12.1	Commuter	1 bit - W			C	T	-	1.001
		Priorité	2 bits - -	C			T	-	2.001
		Envoyer la valeur	1 octet -	-	C		T	-	5.010
		Envoyer le pourcentage	1 octet -	-	C		T	-	5.001
212	Entrée 12.2	Commuter	1 bit - W			C	T	-	1.001
		Priorité	2 bits - -	C			T	-	2.001
		Envoyer la valeur	1 octet -	-	C		T	-	5.010
		Envoyer le pourcentage	1 octet -	-	C		-	-	5.001
215	Entrée 12	Verrouiller = 1	1 bit - W			C	-	-	1.001
		Verrouiller = 0	1 bit - W			C	-	-	1.003
221-225	Entrée 13 (détails : voir entrée 12)

7.2.12 Entrées externes I2, I3 : fonction variation

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
211	Entrée I2 Commuter		1 bit R W	C	T	-	1.00	1
212	Entrée I2	Éclaircir/Obscurcir	4 bits R -	C	T	-	3.00	7
		Éclaircir	4 bits R -	C	T	-	3.00	7
		Obscurcir	4 bits R -	C	T	-	3.00	7
Double-clic
213	Entrée I2.1	Commuter	1 bit R W	C	T	-	1.00	1
		Priorité	2 bits R -	C	T	-	2.00	1
		Envoyer la valeur	1 octet R	-	C T	-	5.0	10
		Envoyer le pourcentage	1 octet R	-	C T	-	5.0	01
215	Entrée I2	Verrouiller = 1	1 bit	-	W	C	-	-	1.001
		Verrouiller = 0	1 bit	-	W	C	-	-	1.003
221-225	Entrée I3 (détails : voir entrée I2)

7.2.13 Entrées externes I2, I3 : fonction store

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	U	DPT
211	Entrée I2 Pas/Arrêt		1 bit - -	C			T	-	1.010
212	Entrée I2	MONTÉE/DESCENTE	1 bit R		W	C	T	-	1.008
		DESCENTE	1 bit R		-	C	T	-	1.008
		MONTÉE	1 bit R		-	C	T	-	1.008
Double-clic
213	Entrée I2.1	Commuter	1 bit R		W	C	T	-	1.001
		Priorité	2 bits R		-	C	T	-	2.001
		Envoyer la valeur	1 octet	R	-	C	T	-	5.010
		Envoyer le pourcentage	1 octet R		-	C	T	-	5.001
		Hauteur % ^3	1 octet R		-	C	T	-	5.001
214	Entrée I2.2	Lamelle % ^4	1 octet R		-	C	T	-	5.001
215	Entrée I2	Verrouiller = 1	1 bit - W	C			-	-	1.001
		Verrouiller = 0	1 bit - W	C			-	-	1.003
221-225	Entrée I3 (détails : voir entrée I2)

7.2.14 Flags

Flag	Nom	Signification
R	Read	Un objet répond à des télégrammes de lecture
W	Write	Un objet peut recevoir
C	Communication	La communication de bus est autorisée
T	Transfer	Un objet peut envoyer
U	Update	Un objet est mis à jour

7.3 Description des objets de communication

7.3.1 Commande d'éclairage

Obj.	Nom	Fonction	Description
1	C1 Sortie d'éclairage	Commuter	Dans la Fonction Éclairage = Commuter l'éclairage, la sortie de commutationÉclairage C1 envoie un télégramme MARCHE si un mouvement est détecté ou en cas de luminosité insuffisante, et un télégramme ARRÊT après écoulement de la temporisation ou en cas de luminosité suffisante :0 = aucune présence ou luminosité suffisante (ARRÊT)1 = présence ou luminosité insuffisante (MARCHE)
13572	C1 Sortie d'éclairageC1 Sortie d'éclairageC1 Sortie d'éclairageC1 Entrée d'éclairageC1 Entrée d'éclairage	CommuterÉclaircir/ObscurcirEnvoyer la valeur Valeurd'indicationd'étatCommuter, bouton externe	Les objets 3,5,7 sont disponibles si la fonction Éclairage = régulation à lumière constante, ou Commuter l'éclairage avec éclairage dimmable en mode commutation = oui.Dans la fonction Éclairage = régulation à lumière constante, les objets 1,3 et 5,7 sont utilisés pour la régulation à lumière constante, si aucun bouton externe supplémentaire n'est utilisé. Pour le paramétrage pour usage avec un bouton externe, voir le chapitre Exemples d'application. Les quatre objets doivent être reliés pour permettre le fonctionnement de la régulation à lumière constante. En fonction du paramétrage, on obtient un autre comportement. La régulation à lumière constante peut être démarrée par un télégramme MARCHE ou de valeur. Pour plus de précisions, voir le chapitre Canal C1 Éclairage Régulation à lumière constante - Réglages détaillés.Dans la fonction Éclairage = régulation à lumière constante ou régulation à lumière constante sans influence de la présence, la régulation à lumière constante peut également être utilisée sans aucune présence. L'utilisation indépendamment de la présence peut être activée et désactivée via l'objet 39.Le comportement en cas de commande manuelle peut être choisi entre « school » et « office ».Veuillez tenir compte des consignes relatives à la commande avec les boutons.Objet d'entrée 1 bit pour la commande forcée manuelle du détecteur via un bouton externe. Fonction : commutationPour le comportement de l'éclairage, voir le chapitre Commande.
4	C1 Entrée d'éclairage	Éclaircir/Obscurc ir, bouton externe	L'objet est disponible si la fonction Éclairage = régulation à lumière constante ou Commuter l'éclairage avec éclairage dimmable en mode commutation = oui.Objet d'entrée 4 bits pour la commande forcée manuelle du détecteur via un bouton externe. Fonction : variationPour le comportement de l'éclairage, voir le chapitre Commande.
6	C1 Entrée d'éclairage	Envoyer la valeur, bouton externe	L'objet est disponible si la fonction Éclairage = régulation à lumière constante ou Commuter l'éclairage avec éclairage dimmable en mode commutation = oui.Objet d'entrée 1 octet pour la commande forcée manuelle du détecteur via un bouton externe.Pour le comportement de l'éclairage, voir le chapitre Commande.
11	C1 Valeur de commutation de la luminositéC1 Valeur de consigne de la luminosité	Réceptionner la valeur	Objet disponible si régler la valeur de commutation/de consigne de la luminosité via le bus = oui a été réglé.La valeur de commutation/de consigne de la luminosité peut ainsi être modifiée pendant le fonctionnement.Si la valeur reçue se trouve en dehors de la plage de valeurs (5..3000 lux) ou si la valeur de commutation/de consigne de la luminosité n'est pas adaptée au facteur de correction de pièce actuellement réglé (voir limite de réglage), la valeur de la luminosité reçue est réglée automatiquement sur la valeur limite correspondante.
12	C1 Valeur de commutation de la luminositéC1 Valeur de consigne de la luminosité	Envoyer la valeur	L'objet retourne la valeur de commutation/de consigne de la luminosité enregistrée.En cas de modification de la valeur de commutation/de consigne de la luminosité avec la télécommande, la nouvelle valeur est envoyée.La valeur « 0 » signifie « Mesure DÉSACTIVÉE » en mode commutation.
13	C1 Valeur de commutation de la luminosité NuitC1 Valeur de consigne de la luminosité Nuit	Réceptionner la valeur	Objet disponible si régler la valeur de consigne/de commutation de la luminosité via le bus = oui a été réglé.La valeur de commutation/de consigne de la luminosité pour la nuit peut ainsi être réglée une nouvelle fois en cours de fonctionnement.Si la valeur reçue se trouve en dehors de la plage de valeurs (5..3000 lux) ou si la valeur de commutation/de consigne de la luminosité n'est pas adaptée au facteur de correction de pièce actuellement réglé (voir limite de réglage), la valeur de la luminosité reçue est réglée automatiquement sur la valeur limite correspondante.
14	C1 Valeur de commutation de la luminosité NuitC1 Valeur de consigne de la luminosité Nuit	Envoyer la valeur	L'objet retourne la valeur de commutation/de consigne de la luminosité Nuit enregistrée.En cas de modification de la valeur de commutation/de consigne de la luminosité avec la télécommande, la nouvelle valeur est envoyée.La valeur « 0 » signifie « Mesure DÉSACTIVÉE » en mode commutation.
15	C1 Valeur de commutation de la luminosité(apprentissage)C1 Valeur de consigne de la luminosité(apprentissage)	01=appeler,81=enregistrer	Objet disponible si régler la valeur de commutation/de consigne de la luminosité via le bus = oui a été réglé.À l'aide d'un télégramme de valeur 81 (129), le détecteur reprend la valeur de la luminosité actuellement mesurée [lux] comme nouvelle valeur de commutation/de consigne de la luminosité ou comme valeur de commutation/de consigne de la luminosité Nuit (en fonction de celle qui est active à ce moment).En cas de passage à la valeur de commutation/de consigne de la luminosité Nuit, la valeur de la luminosité [lux] actuellement mesurée est reprise dans la valeur de commutation/de consigne de la luminosité Nuit par le télégramme de valeur81 (129).L'objet 12 envoie la valeur de commutation/de consigne de la luminosité actuellement activée et enregistrée ou bien l'objet 14 envoie la valeur de commutation/de consigne de la luminosité Nuit (en fonction de celle qui est activée à ce moment).À l'aide d'un télégramme de valeur $01 (1), l'objet 15 envoie la valeur de commutation/de consigne de la luminosité actuelle ou l'objet 14 lorsque la valeur de commutation/de consigne de la luminosité Nuit est activée.La valeur est reprise sur la valeur de commutation/de consigne de la luminosité actuellement activée.
18	Valeur de mesure du luxmètre	Réceptionner la valeur	Objet disponible si régler la valeur de mesure de la luminosité via le bus = oui a été réglé.Pour le calcul du facteur de correction de pièce, la valeur mesurée par le luxmètre est nécessaire. Le luxmètre est placé en dessous, devant le capteur et la valeur mesurée (lux) est envoyée via l'objet 18 ou la télécommande via appli « theSenda B » (avec appli « theSenda Plug »).Le facteur de correction de pièce est calculé automatiquement immédiatement après la saisie. L'objet 19 envoie la valeur enregistrée.
19	Facteur de correction de pièce	Appeler la valeur	Objet disponible si régler la valeur de mesure de la luminosité via le bus = oui a été réglé.Le facteur de correction de pièce est calculé automatiquement après la saisie de la valeur du luxmètre ou saisie via l'ETS. Les valeurs admissibles se situent entre 0,05 et 2,0. Les valeurs calculées ou entrées situées en dehors de la plage autorisée sont automatiquement ramenées à la valeur limite correspondante.Le facteur de correction de la pièce peut être consulté via l'objet pour le contrôle.
20	Valeur de luminosité	Envoyer la valeur lux	Objet disponible si Envoyer la valeur de mesure de la luminosité via le bus = oui a été réglé.Le détecteur envoie la valeur de luminosité actuellement mesurée en tant que télégramme 2 octets via l'objet.La fréquence des télégrammes dépend du temps de cycle et de la modification minimale de la luminosité.Les télégrammes 2 octets sur l'objet servent à la visualisation d'une valeur de luminosité. Pour une régulation, il est recommandé d'utiliser la régulation à lumière constante intégrée dans ledétecteur.La valeur de la luminosité peut être adaptée aux conditions de la pièce grâce au facteur de correction de pièce. Voir le paramètre Facteur de correction de pièce Luminosité.
21	Valeur de luminosité extérieure	Recevoir la valeur lux	Objet disponible si Source de la mesure de luminosité = externe a été réglé.En plus de la mesure de luminosité, il est également possible d’utiliser une valeur de luminosité extérieure via l’objet.
22	Valeur de mesure de la température	Réceptionner la valeur	Objet disponible si Régler la valeur de mesure de la température via le bus = ouia été réglé.Pour le calcul du décalage de température, la température ambiante mesurée est nécessaire. La valeur de la température mesurée est envoyée via l’objet 22 ou la télécommande via appli « theSenda B » (avec appli « theSenda Plug »).Le décalage de température est calculé automatiquement immédiatement après la saisie. L’objet 23 envoie la valeur enregistrée. Si la valeur du décalage de température calculé est en dehors de la plage de -5 K à +5 K, aucun nouveau décalage de température n’est réglé.Il est recommandé d’effectuer l’équilibrage de la mesure de la température suite à un auto-échauffement au plus tôt 30 minutes après la mise en service.
23	Décalage de température	Appeler la valeur	Objet disponible si Régler la valeur de mesure de la température via le bus = ouia été réglé.Le décalage de température est calculé automatiquement après la saisie de la valeur de la température ou saisi via l’ETS. Les valeurs admissibles se situent entre -5,0 et 5,0. Les valeurs calculées ou entrées, situées en dehors de la plage autorisée, sont refusées et ne sont pas reprises.Le décalage de température peut être consulté via l’objet à des fins de contrôle.
24	Valeur de la température	Envoyer la valeur de la température	Objet disponible si Envoyer la valeur de température au bus = ouia été réglé.Le détecteur envoie la valeur de température actuellement mesurée en tant que télégramme 2 octets via l’objet.La fréquence des télégrammes dépend du temps de cycle et de la modificationminimale de la température.La valeur de la température est adaptée aux conditions de la pièce avec le décalage de température. Voir le paramètre D'écalage de température.
28	C2 Sortie d'éclairage	Commuter	En cas d'utilisation de deux sorties de commutation, l'objet sert à la commutation en fonction de la luminosité du canal C2 Éclairage.Pour le fonctionnement, voir l'objet 1 : C1 Sortie d'éclairage.
28303234	C2 Sortie d'éclairageC2 Sortie d'éclairageC2 Sortie d'éclairageC2 Entrée d'éclairage	CommuterÉclaircir/ObscurcirEnvoyer la valeurValeurd'indicationd'état	Les objets 30,32,34 sont disponibles si la fonction Éclairage = régulation à lumière constante, ou Commuter l'éclairage avec éclairage dimmable en mode commutation = oui a été réglée.En cas d'utilisation de deux canaux, les 4 objets servent à la commande ou à la régulation à lumière constante du canal C2 Éclairage.Pour le fonctionnement, voir les objets 1,3,5,7 : Canal C1 Éclairage.
29	C2 Entrée d'éclairage	Commuter,bouton externe	Objet d'entrée 1 bit pour la commande forcée manuelle du détecteur via un bouton externe. Fonction : commutationPour le comportement de l'éclairage avec 2 canaux, voir le chapitre Commande.
31	C2 Entrée d'éclairage	Éclaircir/Obscurcir, bouton externe	Objet d'entrée 4 bits pour la commande forcée manuelle du détecteur via un bouton externe. Fonction : variationPour le comportement de l'éclairage avec 2 canaux, voir le chapitre Commande.
33	C2 Entrée d'éclairage	Envoyer la valeur, bouton externe	L'objet est disponible si la fonction Éclairage = régulation à lumière constante ou Commuter l'éclairage avec Éclairage dimmable en mode commutation = oui a été réglée.Objet d'entrée 1 octet pour la commande forcée manuelle du détecteur via un bouton externe.Pour le comportement de l'éclairage avec 2 canaux, voir le chapitre Commande.
38	C1, C2 Éclairage	Commutation Jour/Nuit	Objet disponible si un paramètre Nuit = oui a été réglé, p. ex. Autre sensibilité de détection la nuit = ouiPour les canaux C1, C2 Éclairage, différentes valeurs pour la nuit peuvent être enregistrées selon le paramètre.Un télégramme MARCHE sur l'objet active le mode Jour (standard).Un télégramme ARRÊT sur l'objet active le mode Nuit.
39	C1 ÉclairageC1, C2 Éclairage	Sélection de la régulation à lumière constante	Objet disponible si la fonction Éclairage= régulation à lumière constante a été réglée.Comportement avec Régulation à lumière constante :Un télégramme MARCHE sur l'objet démarre la régulation sans influence de la présence. Le Mode de fonctionnement du canal de lumière est automatiquement commuté sur Automatique.Un télégramme ARRÊT sur l'objet désactive la régulation sans influence de la présence et la régulation à lumière constante en fonction de la présence se poursuit. Le Mode de fonctionnement réglé est rétabli.
39	C1 Éclairage Régulation à lumière constanteC1, C2 LumièreRégulation à lumière constante	Activer/Désactiver	Objet disponible si la fonction Éclairage = régulation à lumière constante sans influence de la présence a été réglée.Comportement en cas de régulation à lumière constante sans influence de la présence :Un télégramme MARCHE sur l'objet démarre la régulation.Un télégramme ARRÊT sur l'objet désactive la régulation et éteint l'éclairage.Les 2 canaux de lumière C1/C2 peuvent être commutés et variés séparément.
40	C1 ÉclairageC1, C2 Éclairage	Fonction de veille	La fonction de veille est disponible si Éclairage de veille = actif a été réglé.La fonction de veille peut être désactivée ou réactivée via l'objet. Par défaut, la fonction de veille est activée.
41	C1 Temporisation de l'éclairageC1, C2 Temporisation de l'éclairage	Réceptionner la valeur	Objet disponible si Régler la temporisation de l'éclairage via le bus = oui a été réglé.Via l'objet, la temporisation des canaux de lumière C1, C2 peut être réglée en même temps dans une plage située entre 30 s et 60 min. La valeur doit être envoyée en secondes.Dans la plage située entre 2 et 30 minutes, la temporisation de l'éclairage est adaptée.
42	C1 Temporisation de l'éclairageC1, C2 Temporisation de l'éclairage	Envoyer la valeur	Objet disponible si Régler la temporisation de l'éclairage via le bus = oui a été réglé.L'objet retourne la valeur enregistrée de la temporisation de l'éclairage.En cas de modification de la temporisation de l'éclairage avec la télécommande, la nouvelle valeur est envoyée.
43	C1 Temporisation de l'éclairage NuitC1, C2 Temporisation de l'éclairage Nuit	Réceptionner la valeur	Objet disponible si Régler la temporisation de l'éclairage Nuit via le bus = oui a étéréglé.Via l'objet, la temporisation des canaux de lumière C1, C2 pour la nuit peut être réglée en même temps dans une plage située entre 30 s et 60 min. La valeur doit être envoyée en secondes.Dans la plage située entre 2 et 30 minutes, la temporisation de l'éclairage est adaptée.
44	C1 Temporisation de l'éclairage NuitC1, C2 Temporisation de l'éclairage Nuit	Envoyer la valeur	Objet disponible si Régler la temporisation de l'éclairage Nuit via le bus = oui a été réglé.L'objet retourne la valeur enregistrée de la temporisation de l'éclairage Nuit.En cas de modification de la temporisation de l'éclairage Nuit avec la télécommande, la nouvelle valeur est envoyée.
45	C1 ÉclairageC1, C2 Éclairage	Verrouiller/Déver rouiller	Objet disponible si Activer la fonction de verrouillage = ouia été réglé.Les canaux de lumière sont verrouillés ensemble au moyen d'un télégramme MARCHE ou ARRÊT. Au début du verrouillage, les sorties éclairage envoient au choix l'un des derniers télégrammes suivants : MARCHE, ARRÊT, pas de télégramme, valeur X%. Pendant le verrouillage, les canaux n'envoient aucun télégramme, ni en raison d'une présence/d'aucune présence, ni en raison de la luminosité.Les canaux Éclairage sont déverrouillés au moyen d'un télégramme MARCHE ou ARRÊT, complémentaire au télégramme lors du verrouillage. Lors du déverrouillage, le détecteur envoie toujours l'état actuel et poursuit ainsi la commutation en fonction de la luminosité ou la régulation à lumière constante.
46	Commande centralisée	Réceptionner	Un télégramme MARCHE active les canaux C1, C2 Éclairage. Le comportement du détecteur est le même, comme lorsque l'utilisateur l'active avec un bouton. Le comportement dépend du type de commande sélectionné. Voir le chapitre Commande.Un télégramme ARRÊT désactive les canaux C1, C2 Éclairage en fonction des préalables suivants :- aucun mouvement durant les 5 dernières secondes :La lumière s'éteint immédiatement.Les temporisations en cours pour les canaux C1, C2 Éclairage et Veille sontréglées sur 0. Le détecteur est ensuite en mode de fonctionnement normal.Si Durée éclairage de veille a été réglée sur toujours allumé, les canaux C1, C2 ne sont pas désactivés, mais passent dans le mode Veille réglé.Mouvement en cas de réception du télégramme ARRÊT : la lumière reste allumée. Automatique :Si un mouvement est ensuite détecté, la lumière est rallumée en cas de luminosité insuffisante.Le détecteur est verrouillé :La commande centralisée n'est pas exécutée.
47	Scène extérieure	Réceptionner	Objet disponible si Canal C1 - Activer l'éclairage = ouia été réglé.Les numéros de scène directement envoyés à l'actionneur peuvent être transmis au détecteur afin de verrouiller/déverrouiller les canaux de lumière du détecteur,d'activer/de désactiver la régulation ou d'utiliser la scène interne 1/2.Voir le chapitre Fonctions de scènes.
48	LED rouge	Réceptionner	Objet disponible si Piloter la LED rouge via l'objet = ouia été réglé.À la réception d'un télégramme MARCHE sur l'objet, la LED rouge commence à clignoter (2 s allumée/ 2 s éteinte). La LED rouge sera éteinte au moyen d'un télégramme ARRÊT ou automatiquement au redémarrage du détecteur.
49	Lumière d'orientation	Réceptionner	Objet disponible si Piloter la lumière d'orientation via un objet = ouia été réglé.À la réception d'un télégramme MARCHE sur l'objet, la LED blanche s'allumera. La LED blanche sera éteinte au moyen d'un télégramme ARRÊT ou bien automatiquement au passage du mode Nuit au mode Jour ou au redémarrage du détecteur.

7.3.2 Canaux CVC C4, C5

Obj.	Nom	Fonction	Description
50	C4.1 CVC	Commuter	Objet disponible si Canal C4 - Activer CVC ou Canal C5 - Activer CVC = ouia été réglé.
51	C4.2 CVC	Priorité
53	C5.1 CVC	Envoyer la valeur
54	C5.2 CVC	Envoyer le pourcentage Envoyer le mode de fonctionnement CVC Envoyer la scène	En cas de présence (indépendant de la luminosité, après une éventuelle temporisation résultant d'une temporisation à l'enclenchement paramétrée), le canal C4, C5 CVC envoie le télégramme paramétré ou n'envoie aucun télégramme. Après écoulement de la temporisation, le télégramme paramétré est envoyé, ou aucun télégramme n'est envoyé.Le type de télégramme peut être sélectionné librement.
52	C4 CVC	Verrouiller/Déverrouiller	Objet disponible si Activer la fonction de verrouillage = ouia été réglé.
55	C5 CVC		Le canal CVC est déverrouillé par le biais d'un télégramme MARCHE ou ARRÊT. Le comportement au début du verrouillage peut être défini comme suit : - aucune réaction- comme lorsqu'une présence est détectée- comme à la fin de la temporisationLe canal CVC est déverrouillé au moyen d'un télégramme MARCHE ou ARRÊT, complémentaire au télégramme lors du verrouillage. Une fois le déverrouillage effectué, l'état actuel est envoyé.

7.3.3 Surveillance de pièce C6

Obj.	Nom	Fonction	Description
56	C6 Surveillance de pièce	Message	Les objets 59 - 59 sont disponibles si Canal C6 – Activer la surveillance de pièce = oui a été réglé.En fonction du paramétrage, le détecteur envoie l'information de mouvement via l'objet, avec une sécurité élevée contre un déclenchement erroné.Type de signalisation = cyclique avec validation:Lorsqu'un mouvement est détecté, le canal Surveillance envoie un télégramme MARCHE. Si le télégramme n'est pasconfirmé sur l'objet 57 pendant le temps d'attente paramétrable, le détecteur renvoie un télégramme MARCHE. Cette procédure est répétée jusqu'à ce qu'il y ait une confirmation.Il est possible de paramétrer le temps mort après la validation.Type de signalisation = commutationMarche/Arrêt :Lorsqu'un mouvement est détecté, le canal Surveillance envoie un télégramme MARCHE, et après écoulement de la temporisation Surveillance, il envoie un télégramme ARRÊT.
57	C6 Surveillance de pièce	Confirmation	Si le canal Surveillance est paramétré sur Cyclique avec validation, le détecteur attend un télégramme 0 ou 1 sur l'objet. Le télégramme MARCHE est renvoyé à intervalles cycliques, tant qu'aucune confirmation n'est effectuée. Il est possible de paramétrer le temps mort après la validation.
58	C6 Surveillance de pièce	Sabotage cyclique	Afin de déterminer le démontage du détecteur, l'objet 58 envoie en permanence des télégrammes ARRÊT, tant que le détecteur est en marche.
59	C6 Surveillance de pièce	Déblocage	Pendant le fonctionnement, le canal C6 - Surveillance de pièce peut être validé avec un télégramme MARCHE sur l'objet 59, ou verrouillé avec un télégramme ARRÊT.Lors du verrouillage, aucun télégramme n'est envoyé via l'objet 56.

7.3.4 Propriétés des objets généraux

Obj.	Nom	Fonction	Description
60	Commutation parallèle Sortie	Déclencheur Sortie	Objet disponible si Mode de fonctionnement maître = commutation parallèle ou Mode de fonctionnement = esclave a été réglé.Le déclencheur Sortie est requis pour la commutation parallèle de plusieurs détecteurs. L'objet envoie alors un déclencheur sur un déclencheur Entrée ou déclencheur Entrée/Sortie comme information de mouvement.Deux types de commutation sont possibles : Commutation parallèle maître-esclave : Un maître reçoit l'information de mouvement de la part de plusieurs esclaves dans la pièce et commute ou régule l'éclairage en fonction des besoins conformément à la luminosité mesurée par le maître. Avantage : une commutation homogène avec une valeur de luminosité définie. Si l'application est réalisée par exemple dans un couloir, le maître sera monté à l'emplacement le plus sombre.Commutation parallèle maître-maître : Plusieurs maîtres échangent l'information de mouvement entre eux. Avantage : une zone avec détection de présence homogène, mais plusieurs mesures de luminosité.L'intervalle (temps de cycle) entre les deux télégrammes peut être paramétré à 5 min max.Important : l'intervalle sélectionné entre deux télégrammes du déclencheur est toujours inférieur à la temporisation.Veuillez tenir compte des instructions du chapitre Commutation parallèle.
61	Commutation parallèle Entrée	Déclencheur Entrée	Objet disponible, si Mode de fonctionnement maître = commutation parallèle a été réglé.Le déclencheur Entrée est requis pour la commutation parallèle de plusieurs détecteurs. L'objet reçoit alors l'information de mouvement d'un déclencheur Sortie ou déclencheur Entrée/Sortie.Pour la description des types de commutation, voir l'objet 60 Déclencheur Sortie.
62	Effet halo Sortie	Envoyer le statut de mouvement	Objet disponible si Mode de fonctionnement maître = effet halo a été réglé.Dans le cas d'une présence et si l'éclairage est allumé, le détecteur envoie de manière cyclique un télégramme de valeur temporelleavec le temps de cycle de l'effet halo réglé via l'objet aux zones de détection avoisinantes.Voir également Exemple d'application de l'effet halo.
63	Effet halo Entrée	Recevoir le statut de mouvement	Objet disponible si Mode de fonctionnement maître = effet halo a été réglé.Si un télégramme de valeur temporelle est reçu via l'objet et si, en même temps,personne ne se trouve dans cette zone de détection, l'effet halo est lancé, c'est à dire que l'éclairage est allumé sur la valeur de variation du halo réglée. Si l'éclairage est éteint, l'effet halo est uniquement démarré si la luminosité est insuffisante.Un mode veille éventuellement actif est neutralisé par l'effet halo.Une fois l'effet halo écoulé, le mode veille est lancé.Voir également Exemple d'application de l'effet halo.
64	Effet halo	Valider	Objet disponible si Mode de fonctionnement maître = effet halo a été réglé.Un télégramme 0 ou 1 permet de désactiver ou d'activer la fonction effet halo. Si la fonction est désactivée, aucun télégramme de l'objet 63 n'est pris en compte.
65	Scène Entrée	Scène 1/2	Objet disponible si Commande des scènes = utiliser des scènes intérieures a été réglé.Un télégramme ARRÊT sur l'objet appelle la scène 1, un télégramme MARCHE sur l'objet appelle la scène 2.
66	Scène Sortie	Numéro de scène	Objet disponible si Commande des scènes = envoyer le numéro de scène au bus a été réglé.Lors de la pression des touches de scène ▷ de la télécommande de l'utilisateur « theSenda S », l'objet de sortie de scène envoie le numéro de scène réglé.
67	IR Commutation externe 1	Commuter	Si, lors du paramétrage, une adresse de groupe IR a été affectée au paramètre
68	IR Commutation externe 1	Éclaircir/Obscurcir	Commutation/Variation externe 1, les objets 67 et 68 reprennent la fonction suivante,dès qu'un ordre avec l'adresse de groupe IR sélectionnée est reçu :Par une pression brève des touches 📋 , √ntélégramme MARCHE (1) ou un télégramme ARRÊT (0) est envoyé via l'objet Commutation.Par une pression longue de la touche de la télécommande, « Variation éclaircir » est envoyé via l'objet et lorsque la touche est relâchée, « Arrêt » est envoyé. Par une pression longue de la touche de la télécommande, « Variation obscurcir » est envoyé via l'objet et lorsque la touche est relâchée, « Arrêt » est envoyé.
6970	IR Commutation externe 2IR Commutation externe 2	CommuterÉclaircir/Obscurcir	Si, lors du paramétrage, une adresse de groupe IR a été affectée au paramètre Commutation/Variation externe 2, les objets 69 et 70 reprennent la même fonction que celle qui est décrite pour les objets 67 et 68, dès qu'un ordre avec l'adresse de groupe IR sélectionnée est reçu.
7172	IR Store externe 1IR Store externe 1	StoreMonter/DescendreOuvrir/Fermer les lamelles	Si, lors du paramétrage, une adresse de groupe IR a été affectée au paramètre Store externe 1, les objets 71 et 72 reprennent la fonction suivante, dès qu'un ordre avec l'adresse de groupe IR sélectionnée est reçu :Par une pression brève des touches , un télégramme 0 ou 1 est envoyé via l'objet Ouvrir/Fermer les lamelles. Par une pression longue des touches , un télégramme 0 ou 1 est envoyé via l'objet Store Monter/Descendre.
7374	IR Store externe 2IR Store externe 2	StoreMonter/DescendreOuvrir/Fermer les lamelles	Si, lors du paramétrage, une adresse de groupe IR a été affectée au paramètre Store externe 2, les objets 73 et 74 reprennent la même fonction que celle qui est décrite pour les objets 71 et 72, dès qu'un ordre avec l'adresse de groupe IR sélectionnée est reçu.
75	Mode test de la présence	Marche/Arrêt	Un télégramme MARCHE active le mode test de la présence pour une durée correspondant au temps paramétré.Un télégramme ARRÊT interrompt prématurément le mode test de la présence et le détecteur redémarre.Pour la description du mode test de la présence, voir Mode test de la présence.
76	Mode test de l'éclairage	Marche/Arrêt	Un télégramme MARCHE active le mode test de l'éclairage pour une durée correspondant au temps paramétré.Un télégramme ARRÊT interrompt prématurément le mode test de la lumière et le détecteur redémarre.Pour la description du mode test de l'éclairage, voir Mode test de l'éclairage.
77	Version logicielle	Envoyer	Cet objet permet de consulter la version logicielle du détecteur. Le format de la version logicielle demandée correspond au type de données 217.001.Info Version08 00 1.0008 40 1.0108 80 1.0208 C0 1.0309 00 1.0409 40 1.0509 80 1.0609 C0 1.070A 00 1.080A 40 1.090A 80 1.10

7.3.5 Canaux logiques C18-C23

Objet 80 : C18 Module logique - Entrée logique 1 dans la fonction ET, OU, OU exclusif Premier objet d'entrée du module logique.

Objet 81 : C18 Module logique - Entrée logique 2 dans la fonction ET, OU, OU exclusif Deuxième objet d'entrée du module logique.

Objet 82 : C18 Module logique - Entrée logique 3 dans la fonction ET, OU Troisième objet d'entrée du module logique.

Objet 83 : C18 Module logique - Entrée logique 4 dans la fonction ET, OU Quatrième objet d'entrée du module logique.

Objet 84 : C18 Module logique - Verrouiller/Déverrouiller

Objet de verrouillage du canal.

Uniquement visible si la fonction de verrouillage est activée.

Le sens d'action (verrouiller avec 0 ou 1) peut être réglé par paramètre.

Objet 85 : C18.1 Module logique – Commuter, priorité, valeur, pourcentage, mode de fonctionnement CVC, scènes

Premier objet de sortie du module logique.

La fonction de l'objet dépend du type de télégramme sélectionné

(voir la page de paramètres Objets, paramètre Type de télégramme).

Type de télégramme	Format	Télégrammes envoyés
Commuter	DPT 1 001 (Marche/Arrêt)	Marche/Arrêt
Priorité	DPT 2 001 (priority control)	Télégramme 2 bits :
		Fonction	Valeur
		Pas de priorité (no control)	0
		Priorité ARRÊT (control: disable, off)	2
		Priorité MARCHE (control: enable, on)	3
Valeur	DPT 5.010	Valeur 0-255
Type de télégramme	Format	Télégrammes envoyés
Pourcentage	DPT 5.001	Valeur en pourcentage de 0 à 100 %
Mode de fonctionnement CVC	DPT 20.102	1 = confort2 = veille3 = abaissement nocturne4 = hors gel
Scènes	DPT 17.001	Numéro de scène 1-64

Objet 86 : C18.2 Module logique - Commuter, priorité, valeur, mode de fonctionnement CVC, scènes

Deuxième objet de sortie du module logique.

La fonction de l'objet dépend du type de télégramme sélectionné

(voir la page de paramètres Objets, paramètre Type de télégramme).

Type de télégramme	Format	Télégrammes envoyés
Commuter	DPT 1 001 (Marche/Arrêt)	Marche/Arrêt
Priorité	DPT 2 001 (priority control)	Télégramme 2 bits :
		Fonction	Valeur
		Pas de priorité (no control)	0
		Priorité ARRÊT (control: disable, off)	2
		Priorité MARCHE (control: enable, on)	3
Valeur	DPT 5.010	Valeur 0-255
Pourcentage	DPT 5.001	Valeur en pourcentage de 0 à 100 %
Mode de fonctionnement CVC	DPT 20.102	1 = confort2 = veille3 = abaissement nocturne4 = hors gel
Scènes	DPT 17.001	Numéro de scène 1-64

Objets 90-136

Objets pour C19-C23, fonction : voir C18.

7.3.6 Bouton intégré I1

7.3.6.1 Fonction Bouton

Objet 201 : bouton intégré I1.1 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage

Premier objet de sortie du bouton intégré (premier télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage.

Objet 202 : bouton intégré I1.2 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage

Deuxième objet de sortie du bouton intégré (deuxième télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage.

Objet 205 : bouton intégré I1 - Verrouiller = 1 ou verrouiller = 0

Cet objet permet de verrouiller le pilotage via le bouton intégré.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

7.3.6.2 Fonction Variation

Objet 201 : bouton intégré I1 – Commutation

Active et désactive le variateur.

Objet 202 : bouton intégré I1 – Éclaircir/Obscurcir, éclaircir, obscurcir

Ordres de variation 4 bits.

Objet 203 : bouton intégré I1.1 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage.

Objet 205 : bouton intégré I1 - Verrouiller = 1 ou verrouiller = 0

Cet objet permet de verrouiller le pilotage via le bouton intégré.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

7.3.6.3 Fonction Store

Objet 201 : bouton intégré l1 – Pas/Arrêt

Envoie des ordres de pas/d'arrêt à l'actionneur de store.

Objet 202 : bouton intégré I1 - MONTÉE/DESCENTE, MONTÉE, DESCENTE

Envoie les ordres de mouvement à l'actionneur de store.

Objet 203 : bouton intégré I1.1 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage, hauteur %

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

5 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage, hauteur %.

Objet 204 : bouton intégré I1.2 – Lamelle %

Télégramme de lamelle pour le positionnement du store en cas de double-clic (conjointement à l'objet

hauteur %, si type d'objet = hauteur + lamelle).

Objet 205 : bouton intégré I1 - Verrouiller = 1 ou verrouiller = 0

Cet objet permet de verrouiller le pilotage via le bouton intégré.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

7.3.6.4 Fonction Piloter directement le canal de lumière C1, C2

Si la fonction Piloter directement le canal de lumière (C1,C2) est sélectionnée, seul l'objet de verrouillage est encore utilisé.

Objet 205 : bouton intégré I1 - Verrouiller = 1 ou verrouiller = 0

Cet objet permet de verrouiller le pilotage via le bouton intégré.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

7.3.7 Entrées externes I2, I3 :

7.3.7.1 Fonction Interrupteur

Objet 211 : entrée I2.1 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage

Premier objet de sortie de l'entrée externe (premier télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage.

Objet 212 : entrée 12.2 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage

Deuxième objet de sortie de l'entrée externe (deuxième télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage.

Objet 215 : entrée I2 – Verrouiller = 1 ou verrouiller = 0

Cet objet permet de verrouiller le pilotage via l'entrée externe.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 221-225

Objets pour l'entrée 13 (détails : voir entrée 12).

7.3.7.2 Fonction Bouton

Objet 211 : entrée I2.1 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage

Premier objet de sortie de l'entrée externe (premier télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage.

Objet 212 : entrée 12.2 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage

Deuxième objet de sortie de l'entrée externe (deuxième télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage

Objet 215 : entrée I2 – Verrouiller = 1 ou verrouiller = 0

Cet objet permet de verrouiller le pilotage via l'entrée externe.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 221-225

Objets pour l'entrée 13 (détails : voir entrée 12).

7.3.7.3 Fonction Variation

Objet 211 : entrée I2.1 – Commutation

Active et désactive le variateur.

Objet 212 : entrée I2.1 – Éclaircir/Obscurcir, éclaircir, obscurcir

Ordres de variation 4 bits.

Objet 213 : entrée I2.1 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage.

Objet 215 : entrée - 12 Verrouiller = 1 ou verrouiller = 0

Cet objet permet de verrouiller le pilotage via l'entrée externe.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 221-225

Objets pour l'entrée 13 (détails : voir entrée 12).

7.3.7.4 Fonction Store

Objet 211 : entrée I2 – Pas/Arrêt

Envoie des ordres de pas/d'arrêt à l'actionneur de store.

Objet 212 : entrée I2 - MONTÉE/DESCENTE, MONTÉE, DESCENTE

Envoie les ordres de mouvement à l'actionneur de store.

Objet 213 : entrée I2.1 – Commutation, priorité, envoyer la valeur, envoyer le pourcentage, hauteur %

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

5 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, priorité, envoyer la valeur, envoyer le pourcentage, hauteur %.

Objet 214 : entrée 12.2 - Lamelle %

Télégramme de lamelle pour le positionnement du store en cas de double-clic (conjointement à l'objet hauteur %, si type d'objet = hauteur + lamelle).

Objet 215 : entrée I2 - Verrouiller = 1 ou verrouiller = 0

Cet objet permet de verrouiller le pilotage via l'entrée externe. Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 221-225

Objets pour l'entrée 13 (détails : voir entrée 12).

7.4 Aperçu des pages de paramètres

7.4.1 Généralités

Page de paramètres	Description
Généralités	Configuration de base de l'appareil : canaux utilisés et mode de fonctionnement.
Réglage	Sensibilité de détection, mesure de luminosité/de la température Capteur acoustique et LED
Canaux de lumière
Canal C1 Éclairage	Réglages de base pour le canal de lumière, p. ex. fonction, type de fonctionnement, valeur de consigne de la luminosité, temporisation, etc.
Réglages détaillés	Réglages détaillés pour le canal de lumière, p. ex. fonction de variation, commande forcée, veille, etc.
Fonction de verrouillage	Comportement en cas de verrouillage.
Canal C2 Éclairage	Différence de luminosité par rapport à C1.
Canaux CVC
Canal C4 CVC	Temporisation à l'enclenchement, temporisation
Objets	Type de télégramme, comportement en cas de présence détectée, etc.
Fonction de verrouillage	Comportement en cas de verrouillage.
Canal C5 CVC	Voir Canal C4.
Surveillance de pièce
Canal C6 Surveillance de pièce	Type de signalisation, validation, etc.
Télécommande
Télécommande	Fixation des adresses de groupe IR.
Scènes
Scènes	Commande des scènes.
Fonctions de scènes	Comportement lors de la réception d'un numéro de scène.
Canaux logiques
Canal logique C18..C23	Nombre d'entrées, lien, etc.
Objets	Type de télégramme, comportement à la commutation/au verrouillage, etc.
Bouton intégré I1
Sélection de la fonction	Fonction de l'entrée (fonction piloter directement le canal de lumière incluse), durée d'élimination des rebonds, nombre de télégrammes, fonction de verrouillage, etc.
Objet de bouton-poussoir 1	Type d'objet, comportement d'envoi, etc., réglables individuellement pour chaque objet.
Objet de bouton-poussoir 2
Entrées I2 et I3
Sélection de la fonction	Fonction de l'entrée, durée d'élimination des rebonds, nombre de télégrammes, fonction de verrouillage, etc.
Objet de bouton-poussoir 1	Type d'objet, comportement d'envoi, etc., réglables individuellement pour chaque objet.
Objet de bouton-poussoir 2

7.5 Paramètres généraux

7.5.1 Généralités

Nom du paramètre	Valeurs	Signification
Mode de fonctionnement	Maître	Un maître peut exécuter la commande d'éclairage (commutation ou régulation à lumière constante) et la transmission de l'information de présence.
	Esclave	Les esclaves sont utilisés pour étendre la zone de détection. Ils fournissent des informations de présence au maître.Le paramètre Temps de cycle de la commutation parallèle est affiché.Veuillez respecter les instructions relatives à la commutation parallèle au chapitreCommutation parallèle.
Mode de fonctionnement maître	Commutation individuelle	Le détecteur fonctionne comme appareil autonome.

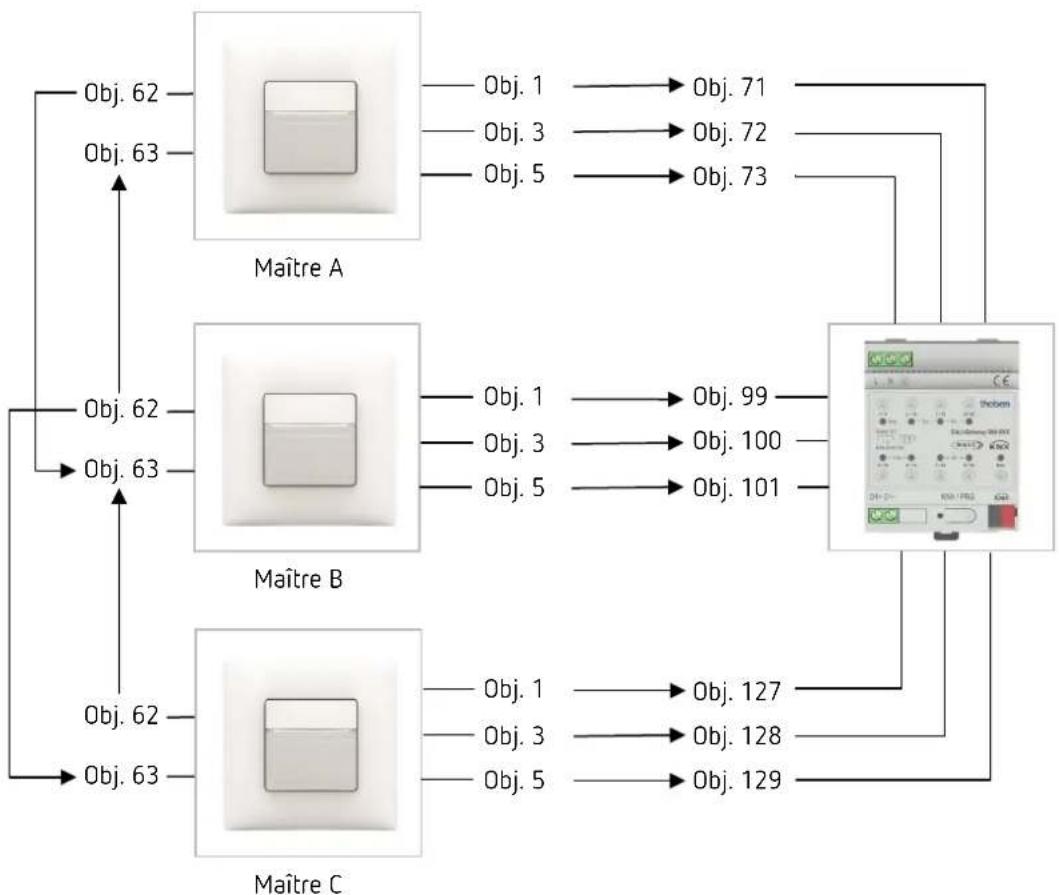

	Commutation parallèle	Si nécessaire, pour étendre la zone de détection avec un « maître », des détecteurs supplémentaires comme « esclaves » sont connectés ou bien plusieurs « maîtres » sont interconnectés.Le paramètre Temps de cycle de la commutation parallèle est affiché.Veuillez respecter les instructions relatives à la commutation parallèle au chapitreCommutation parallèle.

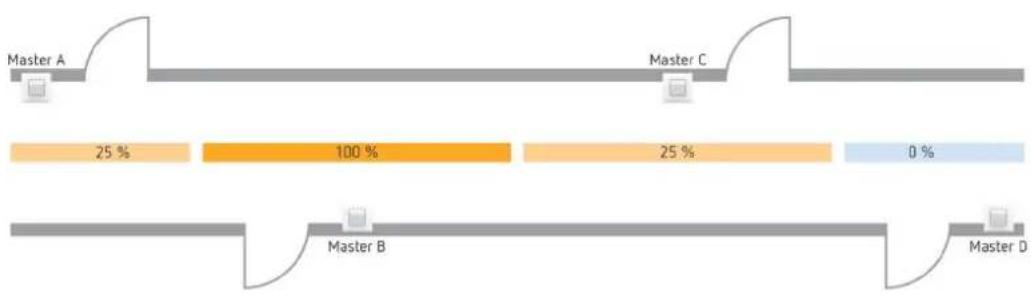

	Effet halo	L'éclairage accompagne l'utilisateur dans la zone dans laquelle il se trouve. L'éclairage dans les zones de détection avoisinantes est allumé ou varié selon la valeur de variation du halo.Le paramètre Temps de cycle de l'effet halo est affiché. La fonction Effet halo n'est pas possible en liaison avec la régulation à lumière constante sans influence de la présence. Veuillez respecter les instructions relatives à l'effet halo figurant au chapitreEffet halo.
Temps de cycleCommutation parallèle	5 s...30 s...5 min	L'intervalle entre deux télégrammes peut être paramétré à 5 minutes max., afin de réduire le nombre de télégrammes.Attention : l'intervalle sélectionné entre deux télégrammes du déclencheur est toujours inférieur à la temporisation.
Canal C1 Activer l'éclairage	nonoui	Le détecteur n'est pas utilisé pour la commande de l'éclairage.Le canal C1 Éclairage pour la commande/la régulation d'éclairage s'affiche.
Canal C2 Activer l'éclairage	nonoui	Un second canal de lumière n'est pas utilisé.C2 utilise les mêmes réglages que C1, mais peut fonctionner avec une valeur de consigne différente de C1.Condition : C1 doit être activé.
Canal C4 - Activer CVC	nonoui	Le détecteur n'est pas utilisé pour la commande d'applications CVC.La page de paramètres Canal C4 CVC s'affiche. Le canal C4 CVC pilote d'autres installations comme p. ex. des systèmes CVC en fonction de la présence de personnes, et fournit l'information de présence à des systèmes supérieurs (indépendamment de la luminosité).
Canal C5 - Activer CVC	nonoui	Le détecteur n'est pas utilisé pour la commande d'applications CVC.La page de paramètres Canal C5 CVC s'affiche. Le canal C5 CVC pilote d'autres installations comme p. ex. des systèmes CVC en fonction de la présence de personnes, et fournit l'information de présence à des systèmes supérieurs (indépendamment de la luminosité).
Canal C6 - Activer la surveillance de pièce	nonoui	Le détecteur n'est pas utilisé pour la surveillance de pièce.Pour la surveillance de pièce, le détecteur émet un signal de présence avec sécurité accrue contre des déclenchements intempestifs.
Nombre - Canaux logiques	0...6	Nombre de canaux logiques nécessaires. En cas d'utilisation, la page de paramètres Canal logique Cxx s'affiche.Des canaux logiques permettent de relier jusqu'à quatre télégrammes 1 bit séparés pour qu'une seule information soit nécessaire. Les liens possibles sont ET, OU ou OU exclusif
Activer un bouton intégré	nonoui	Le bouton intégré n'est pas utilisé.Le canal Bouton intégré I1 s'affiche. Ce canal peut, à l'actionnement du bouton, soit envoyer des télégrammes du bus (bouton-poussoir/variation/store), soit être utilisé pour le pilotage direct des canaux de lumière.
Activer des entrées binaires	nonoui	Les entrées binaires ne sont pas utilisées.Les entrées 12, 13 s'affichent.Dès que la tension est établie, l'entrée s'active et le télégramme paramétré est envoyé.Il est possible de raccorder des boutons-poussoirs, interrupteurs conventionnels ou bien des capteurs quelconques (thermostat, horloge programmable, etc.).
Activation du mode test	via l'objet ou la commande à distance, maximum 30 min2 min...60 min	Un mode de test activé est automatiquement terminé une fois le temps réglé écoulé et le détecteur est redémarré.Pour la description, voir le chapitre Modes test.

7.5.2 Réglages

Nom du paramètre	Valeurs	Signification
Généralités
Écraser le réglage des paramètres lors du téléchargement		Le réglage concerne les paramètres suivants:- Valeur de commutation/de consigne de la luminosité- Valeur de commutation/de consigne de la luminosité Nuit- Temporisation de l'éclairage- Temporisation de l'éclairage Nuit- Facteur de correction de pièce Luminosité- Sensibilité de détection- Sensibilité de détection Nuit- Décalage de température
	Ne pas écraser les paramètres	Les valeurs de paramètres concernées (voir ci-dessus) dans le détecteur ne sont pas modifiées. Les réglages modifiés à l'aide de la télécommande via appli « theSenda B » (appli « theSenda Plug »), la télécommande d'installation « theSenda P » ou via l'objet sont conservés.Remarque : lors du premier téléchargement (état de livraison) ou après le déchargement du détecteur, des valeurs de paramètre valides doivent tout d'abord être téléchargées, sinon un défaut est signalé par clignotement.
	Écraser les paramètres	Les valeurs de paramètres concernées (voir ci-dessus) dans le détecteur sont écrasées. Les réglages modifiés à l'aide de la télécommande via appli « theSenda B » (appli « theSenda Plug »), la télécommande d'installation « theSenda P » ou via l'objet seront perdus.Les paramètres réglés dans l'ETS sont repris.
Activer la commande du potentiomètre	nonoui	Seul le mode de programmation KNX peut être activé/désactivé au moyen des potentiomètres.Les potentiomètres du détecteur permettent de modifier la valeur de commutation/de consigne de la luminosité et la temporisation de l'éclairage, ainsi que d'activer/de désactiver le mode de programmation KNX.Important : les paramètres modifiables ne concernent pas les paramètres Nuit.
Détection
Sensibilité de détection	Niveau 1 (--)Niveau 2 (-)Niveau 3 (standard)	Le détecteur comporte 3 niveaux de sensibilité.La sélection de l’état de fonctionnement test de présence ne modifie pas le niveau de sensibilité réglé.
Autre sensibilité de détection la nuit	nonoui	Pour la nuit, il n’existe aucune autre sensibilité de détection.Pour éviter d’éventuelles détections erronées, il est possible de réduire la sensibilité de détection pour la nuit par niveaux.
Sensibilité de détection Nuit	Niveau 1 (--)Niveau 2 (-)Niveau 3 (standard)	Sensibilité séparée pour la nuit.
Mesure de luminosité
Source de la mesure de luminosité	interneexterne	Le détecteur prend en compte la lumière artificielle et la lumière du jour à l’aide d’une mesure de luminosité interne.La valeur de luminosité doit être ajoutée via l’objet 21 Valeur de luminosité extérieure – Recevoir la valeur lux Le temps de cycle optimal est d’environ 1 s ou supérieur à 5% en cas de modifications.
Sélection de la mesure de luminosité	Utiliser la mesure de luminosité du milieu	Ce réglage ne peut pas être modifié.
Facteur de correction de pièce Luminosité		Le facteur de correction de pièce est une mesure permettant de faire la différence entre les mesures de luminosité au niveau du mur et du sol.La valeur de mesure de la luminosité mesurée au mur varie en fonction de l’emplacement de montage, de l’incidence de la lumière, de la position du soleil, de la météo, des propriétés de réflexion de la pièce et du mobilier.La mesure de luminosité du détecteur est adaptée aux conditions de la pièce grâce au facteur de correction de pièce.La valeur par défaut de 0,3 convient à la majorité des applications.Pour le calcul automatique du facteur de correction de pièce, voir le chapitre Équilibrage de la mesure de luminosité.
Régler la valeur de mesure de la luminosité via le bus	nonoui	L’objet 18 Valeur de mesure du luxmètre– Réceptionner la valeur et l’objet 19 Facteur de correction de pièce – Appelerla valeur sont masqués.L'objet 18 Valeur de mesure du luxmètre– Réceptionner la valeur et l'objet 19Facteur de correction de pièce – Appeler la valeur sont affichés.
Envoyer la valeur de la luminosité sur le bus	nonoui	La valeur de la luminosité mesurée n'est pas envoyée.La valeur de luminosité mesurée est envoyée via l'objet 20 Valeur de luminosité – Envoyer la valeur luxen tant que télégramme 2 octets. Le paramètre Facteur de correction de pièce permet d'adapter la valeur de luminosité mesurée aux conditions ambiantes dans la pièce. Les paramètres Envoyer cycliquement la valeur de luminosité et Envoyer la valeur de luminosité en cas de modification sont affichés.Remarque : si la valeur de luminosité est utilisée pour une régulation externe, il faut veiller à régler Envoyer cycliquement la valeur de luminositésur 5 s et Envoyer la valeur de luminosité en cas de modifications sur >5%.
Mesure de la température
Envoyer la valeur de température au bus	nonoui	La valeur de la température mesurée n'est pas envoyée.La valeur de température mesurée est envoyée via l'objet 24 Valeur de la température – Envoyer la valeur de la températureLe paramètre Décalage de température permet de corriger la valeur de la température mesurée. Un décalage de température éventuellement paramétré est pris en compte lors de l'émission de la valeur de la température.
Décalage de température	5 K...0 K...-5 K	Valeur de correction pour la mesure de la température si la température envoyée diffère de la température ambiante effective.
Régler la valeur de mesure de la température via le bus	nonoui	L'objet 22 Valeur de mesure température– Réceptionner la valeur et l'objet 23 Décalage de température – Appeler la valeur sont masqués.L'objet 22 Valeur de mesure température– Réceptionner la valeur et l'objet 23 Décalage de température – Appeler la valeur sont affichés.
Envoyer cycliquement la valeur de la température	non1 min...30 min	La valeur de la température n'est pas envoyée cycliquement.La valeur de la température est envoyée cycliquement avec la durée sélectionnée.
Envoyer la valeur de la température en cas de modification	non0,20,511,522,533,544,55	La valeur de la température n'est pas envoyée en cas de modification.Envoyer quand la valeur, depuis le dernier envoi, a changé de la valeur réglée (en K).
Capteur acoustique
Sensibilité du capteur acoustique	Arrêt (par défaut)Niveau 1 (--)Niveau 2 (-)Niveau 3	Le capteur acoustique est désactivé.Le capteur acoustique comporte 3 niveaux de sensibilité.La sélection de l'état de fonctionnement test de présence désactive provisoirement un capteur acoustique activé.
Modes de service du capteur acoustique	Microphone activé après détection d'un mouvement (standard)Microphone toujours actif	La fonction est activée dès que le canal Éclairage est enclenché. La temporisation du canal Éclairage redémarre à chaque détection d'un signal sonore. Le microphone reste brièvement activé après l'extinction de la lumière.Le microphone est toujours actif, sauf avec le type de fonctionnement Semi-automatique.
Autre sensibilité du capteur acoustique la nuit	nonoui	Pour la nuit, il n'existe aucune autre sensibilité du capteur acoustique.Pour éviter d'éventuelles détections erronées, il est possible de réduire la sensibilité du capteur acoustique pour la nuit par niveaux.
Sensibilité du capteur acoustique Nuit	Arrêt (par défaut)Niveau 1 (--)Niveau 2 (-)Niveau 3	Sensibilité séparée pour la nuit.
LED
Adapter la LED rouge	nonoui	La LED rouge intégrée n'a pas de fonction supplémentaire.Les deux paramètres Affichage du
		mouvement par la LED et Piloter la LED rouge via l'objet s'affichent.
Affichage du mouvement par la LED	nonoui	Un mouvement détecté visuellement ne s'affiche pas. La LED rouge est éteinte.Dès qu'un mouvement visuel est détecté, la LED rouge s'allume. La LED reste allumée tant qu'un mouvement est détecté.
Piloter la LED rouge via l'objet	nonoui	L'objet 48 LED rouge – Réceptionner est masqué.L'objet 48 LED rouge – Réceptionner est affiché.À la réception d'un télégramme MARCHE sur l'objet 48, la LED rouge commence à clignoter (2 s allumée/ 2 s éteinte). La LED rouge sera éteinte au moyen d'un télégramme ARRÊT ou automatiquement au redémarrage du détecteur.La LED rouge a toujours une priorité plus élevée que celle de la lumière d'orientation blanche. Si les deux LED sont activées, la lumière d'orientation blanche est éteinte automatiquement.
Utiliser la LED blanche (lumière d'orientation)	nonoui	La LED blanche intégrée est désactivée.Les paramètres Valeur de variation lumière d'orientation, Allumer la lumière d'orientation si, Durée lumière d'orientation et Piloter la lumière d'orientation via un objets'affichent.
Valeur de variation lumière d'orientation	1 %...5 %... 100 %	Valeur de variation pour lumière d'orientation allumée (LED blanche intégrée).
Allumer la lumière d'orientation si	Mouvement	Dès que la valeur de commutation/de consigne de la luminosité est inférieure à la valeur réglée et qu'un mouvement a été détecté, la lumière d'orientation s'allume. Si aucune valeur de commutation/de consigne de la luminosité n'est active, la lumière d'orientation s'allume à chaque mouvement, en fonction de la luminosité. Le paramètre Durée lumière d'orientation s'affiche.Important : le signal parallèle ainsi que le déclencheur ne sont pas pris en compte par le capteur acoustique.
	Nuit	Avec le mode Nuit activé, la lumière d'orientation est allumée.L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit s'affiche.La LED rouge a toujours une priorité plus élevée que celle de la lumière d'orientation blanche. Si les deux LED sont activées, la lumière d'orientation blanche est éteinte automatiquement. La lumière d'orientation est toujours éteinte, même pendant le mode test de la présence et le mode test de l'éclairage.
Durée lumière d'orientation	toujours allumée30 s...60 min	La lumière d'orientation est toujours allumée dans la mesure où la luminosité ambiante est inférieure à une valeur de commutation/de consigne de la luminosité active.Temporisation après mouvement détecté. La lumière d'orientation s'éteint ensuite.
Piloter la lumière d'orientation via un objet	nonoui	La lumière d'orientation intégrée ne peut pas être pilotée via un objet.L'objet 49 Lumière d'orientation – Réceptionner est affiché.À la réception d'un télégramme MARCHE sur l'objet 49, la lumière d'orientation blanche s'allume. La lumière d'orientation s'éteindra au moyen d'un télégramme ARRÊT, automatiquement au redémarrage du détecteur ou à la sortie du mode Nuit.

7.6 Canaux de lumière

7.6.1 Canal C1 Éclairage

Nom du paramètre	Valeurs	Signification
Fonction Lumière	Commuter l'éclairage	Le canal C1 Éclairage active un groupe d'éclairage en fonction de la présence de personnes et de la luminosité régnant actuellement.
	Régulation à lumière constante	Le canal C1 Éclairage régule un groupe d'éclairage en fonction de la présence de personnes et de la luminosité régnant actuellement.
	Régulation à lumière constante sans influence de la présence	Le canal C1 Éclairage régule un groupe d'éclairage en fonction de la luminosité régnant actuellement.
Mode de fonctionnement	Semi-automatique	En mode de fonctionnement= semi-automatique, l'activation doit toujours s'effectuer manuellement via le bouton-poussoir ou la télécommande.Exception: si un mouvement est détecté dans un intervalle de 10 secondes, une fois la temporisation de l'éclairage écoulée, l'éclairage s'allume automatiquement. La désactivation est automatique.Il est possible de modifier le comportement pendant un éclairage de veille activé, voir le paramètre Rallumage de l'éclairage en mode semi-automatique pendant la veille.
	Automatique	En mode de fonctionnement Automatique, le canal Éclairage commute ou régule automatiquement l'éclairage en fonction d'une présence et de la luminosité ambiante. La désactivation est automatique.Voir aussi le chapitre Commande.
Commuter sur mode semi-automatique la nuit	non	Le paramètre est visible si Mode de fonctionnement = automatique.
		Pas de passage au mode de fonctionnement semi-automatique en mode Nuit.
	oui	L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuits'affiche.Passage automatique en mode semi-automatique si, via l'objet 38, on est passésur Nuit (télégramme MARCHE), puis retour sur automatique dès que l'objet reçoit un télégramme ARRÊT (Jour).
Valeur de commutation de la luminosité/Valeur de consigne de la luminosité	5 lx...500 lx...3000 lx	Commuter l'éclairage : la valeur de commutation de la luminosité définit la luminosité minimale souhaitée. La luminosité actuelle dominante est mesurée en dessous, devant le détecteur. Si la luminosité dominante est inférieure à la valeur de commutation, l'éclairage s'allume si une présence est détectée.Régulation à lumière constante :la valeur de consigne de la luminosité définie est atteinte par la régulation/variation des lampes (objets 3, 5, 7 et objets 30, 32, 34).La valeur de commutation/de consigne de la luminosité peut être réglée entre 5 et 3000 lux par niveaux.Remarque: si la valeur de commutation/de consigne de la luminosité n'est pas adaptée au facteur de correction de pièce réglé (voir limite de réglage), la valeur de commutation/de consigne de la luminosité est définie automatiquement sur la valeur limite correspondante.Lumière Commutation :La valeur de commutation de la luminosité peut être désactivée avec le réglage Mesure désactivée (dépend uniquement de la présence).La télécommande via appli « the Senda B » (avec appli « theSenda Plug ») ou la télécommande d'installation « theSenda P » facilite le réglage de la valeur de commutation/de consigne de la luminosité.
	Mesure désactivée (dépend uniquement de la présence)
Régler la valeur de commutation/de consigne de la luminosité via le bus	non	L'objet 11 C1 Valeur de commutation/de consigne de la luminosité – Réceptionner la valeur, l'objet 12 C1 Valeur de commutation/de consigne de la luminosité – Envoyer la valeur et l'objet 15 C1 Valeur de commutation/de consigne de la luminosité (apprentissage) ne sont pas disponibles.Remarque: la valeur de commutation/de consigne de la luminosité peut toujours être réglée avec la télécommande.
	oui	L'objet 11 C1 Valeur de commutation/de consigne de la luminosité – Réceptionnerla valeur, l'objet 12 C1 Valeur de commutation/de consigne de la luminosité – Envoyer la valeur et l'objet 15 C1 Valeur de commutation/de consigne de la luminosité (apprentissage) sont visibles et peuvent être utilisés.
Temporisation de l'éclairage	30 s... 10 min...60 min	La temporisation peut être réglée entre 30 secondes et 60 minutes. Chaque mouvement détecté entraîne le redémarrage de la temporisation.La temporisation s'adapte au comportement de l'utilisateur par auto-apprentissage. Elle peut augmenter automatiquement pour atteindre 30 minutes max. ou revenir à la durée de la temporisation de l'éclairage réglée.La temporisation n'est pas modifiée par auto-apprentissage avec un réglage ≤ 2 minutes ou ≥ 30 minutes.La temporisation s'applique communément à tous les canaux de lumière C1, C2.
Régler la temporisation de l'éclairage via le bus	nonoui	L'objet 41 C1, C2 Temporisation de l'éclairage – Réceptionner la valeur et l'objet 42 C1, C2 Temporisation de l'éclairage – Envoyer la valeur ne sont pas disponibles.Remarque : la temporisation peut toujours être réglée avec la télécommande.L'objet 41 C1, C2 Temporisation de l'éclairage – Réceptionner la valeur et l'objet 42 C1, C2 Temporisation de l'éclairage – Envoyer la valeur s'affichent. La temporisation peut être réglée via le bus et interrogée.
Présence de courte durée		En cas d'entrée de courte durée dans une pièce, la temporisation du canal Éclairage peut être interrompue prématurément. (en mode de fonctionnement = automatique et semi-automatique)
	nonoui	La temporisation est appliquée conformément au paramètre défini.Si quelqu'un pénètre dans une pièce jusqu'alors inoccupée et s'il y reste seulement 30 secondes maximum, l'éclairage s'éteint plus tôt, au bout de 2 minutes.La présence de courte durée fonctionne également si un bouton-poussoir a été actionné ou si un déclencheur est reçu.Ce paramètre n'est pas disponible dans lemode de fonctionnement maître = effet halo.
Autre valeur decommutation/de consigne dela luminosité la nuit	nonoui	Seule une valeur de commutation/de consigne de la luminosité est disponible.Une valeur de commutation/de consigne de la luminosité pour la nuit peut être paramétrée. Il est possible de commuter entre ces deux valeurs de consigne de la luminosité en cours de fonctionnement.L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit est visible et peut être utilisé.- Un télégramme MARCHE sur l'objet commute à la valeur de commutation/de consigne de la luminosité Nuit.- Un télégramme ARRÊT retourne à la valeur initiale. Cela s'applique aussi bien à la commutation qu'à la régulation à lumière constante.Exemple: réalisation d'un mode jour et d'un mode nuit avec deux niveaux de luminosité différents.
Valeur de commutation/de consigne de la luminosité Nuit	5 lx...500 lx...3000 lx	Le paramètre est visible si Autre valeur de commutation/de consigne de la luminosité la nuit = oui.Avec l'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit, il est possible de commuter entre les valeurs de commutation/de consigne de la luminosité pendant le fonctionnement.La valeur de commutation/de consigne de la luminosité Nuit peut être réglée entre 5 et 3000 lux par niveaux.Remarque: si la valeur de commutation/de consigne de la luminosité Nuit n'est pas adaptée au facteur de correction de pièce actuellement réglé (voir limite de réglage), la valeur de commutation/de consigne de la luminosité Nuit est définie automatiquement sur la valeur limite correspondante.Commuter l'éclairage :La valeur de commutation de la luminosité peut être désactivée avec le réglage Mesure
	Mesure désactivée(dépend uniquement dela présence)
		désactivée (dépend uniquement de la présence).
Régler la valeur de commutation/de consigne de la luminosité Nuit via le bus	non	Le paramètre est visible siAutre valeur de commutation/de consigne de la luminosité la nuit = oui.L'objet 13 C1 Valeur de commutation/de consigne de la luminosité Nuit – Réceptionner la valeur, l'objet 14 C1 Valeur de commutation/de consigne de la luminosité Nuit – Envoyer la valeur et l'objet 15 C1 Valeur de commutation/de consigne de la luminosité (apprentissage) ne sont pas disponibles.Remarque : la valeur de commutation/de consigne de la luminosité Nuit peut toujours être réglée avec la télécommande via appli « theSenda B » (avec appli « theSenda Plug »).
	oui	L'objet 13 C1 Valeur de commutation/de consigne de la luminosité Nuit – Réceptionner la valeur, l'objet 14 C1 Valeur de commutation/de consigne de la luminosité Nuit – Envoyer la valeur et l'objet 15 C1 Valeur de commutation/de consigne de la luminosité (apprentissage) sont visibles et peuvent être utilisés.
Autre temporisation la nuit	non	Seule une temporisation est disponible.
	oui	Une temporisation pour la nuit peut être paramétrée. Il est possible de commuter entre deux temporisations en cours de fonctionnement.L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit est visible et peut être utilisé.- Un télégramme MARCHE sur l'objet commute à la temporisation de l'éclairage Nuit.- Un télégramme ARRÊT retourne à la valeur initiale.Exemple: réalisation d'un mode jour et d'un mode nuit avec deux temporisations différentes.
Temporisation de l'éclairage Nuit	30 s... 10 min...60 min	Le paramètre est visible siAutre temporisation la nuit = oui.Avec l'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit, il est possible de commuter entre les temporisations pendant le fonctionnement.La temporisation peut être réglée entre 30 secondes et 60 minutes. Chaque mouvement détecté entraîne le redémarrage de la temporisation. La temporisation s'adapte au comportement de l'utilisateur par auto-apprentissage. Elle peut augmenter automatiquement pour atteindre 30 minutes max. ou revenir à la durée de la temporisation de l'éclairage réglée. La temporisation n'est pas modifiée par auto-apprentissage avec un réglage ≤ 2 minutes ou ≥ 30 minutes. La temporisation s'applique communément à tous les canaux de lumière C1, C2.
Régler la temporisation de l'éclairage Nuit via le bus	non	Le paramètre est visible si Autre temporisation la nuit = oui.L'objet 43 C1, C2 Temporisation de l'éclairage Nuit – Réceptionner la valeur et l'objet 44 C1, C2 Temporisation de l'éclairage Nuit – Envoyer la valeur ne sont pas disponibles.Remarque : la temporisation de l'éclairage Nuit peut toujours être réglée avec la télécommande via appli « theSenda B » (avec appli « theSenda Plug »).
	oui	L'objet 43 C1, C2 Temporisation de l'éclairage Nuit – Réceptionner la valeur et l'objet 44 C1, C2 Temporisation de l'éclairage Nuit – Envoyer la valeur sont visibles et peuvent être utilisées.

7.6.2 Canal C1 Commuter l'éclairage - Réglages détaillés

Nom du paramètre	Valeurs	Signification
Éclairage variable en mode commutation	nonoui	L'éclairage ne peut pas être varié.L'éclairage peut être varié manuellement.Le paramètre Durée de la commande manuelle forcée s'affiche.Les objets 3-7 sont visibles et peuvent être utilisés.
Durée de la commande manuelle forcée	jusqu'à écoulement de la temporisation de l'éclairage15 min... 120 min	Le paramètre est visible si le paramètre Éclairage dimmable en mode commutation = oui.La valeur de variation réglée est valable jusqu'à ce que la temporisation soit écoulée. Le mode automatique s'effectue ensuite.La valeur de variation réglée est valable jusqu'à ce que la durée réglée ou la temporisation soit écoulée. Le mode automatique s'effectue ensuite.
Éclairage de veille	inactifactif	Le paramètre est visible si le paramètre Éclairage dimmable en mode commutation = oui.La fonction de veille n'est pas disponible.La fonction de veille est disponible et les paramètres Durée éclairage de veille et Valeur de variation de veille s'affichent.
Durée éclairage de veille	toujours allumé30 s...30 min...60 min	Le paramètre est visible si le paramètre Éclairage de veille = actif.L'éclairage reste en veille en permanence.Si la luminosité de la pièce dépasse la valeur de consigne de la luminosité,l'éclairage est éteint au bout de 10 minutes. Si la luminosité de la pièce passe sous la valeur de commutation de la luminosité, l'éclairage commute automatiquement sur la valeur de veille sans aucune présence. Un éclairage minimal en cas d'obscurité est ainsi garanti.La veille entraîne la diminution d'intensité des deux groupes d'éclairage à la valeur de variation de veille réglée après expiration de la temporisation, et non leur extinction.
Valeur de variation de veille	1%...10%...100%	Le paramètre est visible si le paramètre Éclairage de veille = actif.Les valeurs de variation pour le mode veille peuvent être sélectionnées par niveaux entre 1 et 100%.
Rallumage de l'éclairage en mode semi-automatique pendant la veille	nonoui	Le paramètre est visible si le paramètre Mode de fonctionnement = semi-automatique et le paramètre Éclairage de veille = actif.En mode semi-automatique, l'éclairage ne se rallume pas automatiquement si un mouvement est détecté pendant que le mode de veille est activé.En mode semi-automatique, l'éclairage se rallume automatiquement si un mouvement est détecté pendant que le mode de veille est activé, dans la mesure où la valeur de commutation de la luminosité n'est pas atteinte.
Envoyer cycliquement la valeur de sortie du canal C1 Éclairage	nontoutes les 1 min...60 min	La valeur de sortie actuelle du canal C1 Éclairage n'est pas envoyée cycliquement.La valeur de sortie actuelle du canal C1 Éclairage est envoyée cycliquement à la valeur temporelle sélectionnée.Remarque: si Variation éclaircir/obscurcir (éclairage variable) ou Désactivation neutralise manuellement l'éclairage par l'actionnement d'un bouton-poussoir ou l'utilisation de la télécommande, la valeur de sortie n'est PLUS envoyée cycliquement !
Activer la fonction de verrouillage	nonoui	La fonction de verrouillage du canal C1 Éclairage est inactive.Le verrouillage du canal C1 Éclairage signifie que le détecteur n'envoie ni netraite de télégramme via les objets 1 à 7, bien que l'analyse des mouvements et de la luminosité se poursuive.

7.6.3 Canal C1 Éclairage Régulation à lumière constante - Réglages détaillés

Nom du paramètre	Valeurs	Signification
Début de la régulation avec	Télégramme de valeurTélégramme MARCHE	La régulation débute avec un télégramme de valeur. L'actionneur augmente l'intensité avec la durée de variation réglée.La régulation débute avec un télégramme MARCHE. L'actionneur est activé et passe à la valeur supérieure paramétrée de l'actionneur ou bien augmente l'intensité jusqu'à l'obtention de cette valeur.
Comportement de la régulation au démarrage	sans télégramme d'arrêt4 bitsavec télégramme d'arrêt4 bits	Si le paramètre Début de la régulation avec = télégramme de valeur, la régulation démarre avec la valeur du paramètre réglée Valeur de variation à l'activation.Si le paramètre Début de la régulation avec = télégramme MARCHE, la régulation commence par la valeur à l'activation réglée de l'actionneur.Exemple : si la valeur à l'activation est réglée à 70% au niveau de l'actionneur, la régulation débute toujours avec cette valeur à l'activation, indépendamment du fait que celle-ci se trouve au-dessus ou en dessous de la valeur de consigne.Si le paramètre Début de la régulation avec = télégramme de valeur, un télégramme de valeur avec la valeur maximale du paramètre « Plage de réglage » est envoyé. L'actionneur augmente l'intensité avec sa durée de variation réglée.Si avec Début de la régulation avec, télégramme MARCHE a été sélectionné, un télégramme MARCHE sera envoyé. L'actionneur augmente l'intensité avec sa durée de variation réglée jusqu'à l'obtention de sa valeur à l'activation. Le détecteur mesure la luminosité croissante et interrompt le processus de variation lorsque la valeur de consigne de la luminosité est atteinte. C'est alors que la régulation s'effectue.
Valeur de variation à l'activation	30 %...70 %...100 %	Le paramètre est visible si le paramètre Début de la régulation avec= télégramme de valeur et le paramètre Comportement de la régulation au démarrage = sans télégramme d'arrêt 4 bits.Lors du démarrage du régulateur, l'éclairage est allumé à la valeur de variation à l'activation réglée et la régulation s'effectue à partir de cette valeur.
Autre valeur de variation à l'activation la nuit5	nonoui	Le paramètre est visible si le paramètre Début de la régulation avec = télégramme de valeur et le paramètre Comportement de la régulation au démarrage = sans télégramme d'arrêt 4 bits.Seule une valeur de variation à l'activation est disponible.Une valeur de variation à l'activation pour la nuit peut être paramétrée. Il est possible de commuter entre deux valeurs de variation à l'activation en cours de fonctionnement.L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit est visible et peut être utilisé.- Un télégramme MARCHE sur l'objet commute à la valeur de variation à l'activation de l'éclairage Nuit.- Un télégramme ARRÊT retourne à la valeur initiale.
Valeur de variation à l'activation Nuit	30 %...70 %...100 %	Le paramètre est visible si Autre valeur de variation à l'activation la nuit = oui.Avec l'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit, il est possible de commuter entre les valeurs de variation à l'activation pendant le fonctionnement.La valeur de variation à l'activation Nuit peut être réglée par niveaux.
Vitesse de régulation	StandardMoyenneRapide	Ce paramètre permet de modifier l'incrément de la valeur de variation envoyée.Le comportement est réglé de façon optimale. La modification est effectuée progressivement et est à peine perceptible.La modification est effectuée avec un incrément un peu plus élevé.La modification est effectuée avec un incrément important.L'incrément dépend de la valeur réelle et de la valeur de consigne de la luminosité.L'incrément maximal s'élève à 2 % pour Standard, 3 % pour moyenne et 8 % pour Rapide.
Limite inférieure de la régulation	1 %...10 %...25 %	Valeur d'émission minimale autorisée.
Limite supérieure de la régulation	70%, 80%, 90%, 100%	Valeur d'émission maximale autorisée.
Désactivation si la luminosité est suffisante	ne jamais désactiver après 5 min...10 min...9 h	Si l'éclairage est baissé à la limite inférieure de la régulation, l'éclairage s'éteindra au terme de la durée réglée. Avec la sélection ne jamais désactiver, l'éclairage ne s'éteint jamais. Ce comportement est valable tant que des personnes sont présentes.
Comportement en cas de variation manuelle	school	La régulation à lumière constante est provisoirement interrompue via la variation manuelle. La valeur de consigne reste inchangée.
	office	La régulation à lumière constante reste temporairement activée à la valeur de la luminosité actuelle (nouvelle valeur de consigne) après la variation manuelle. Au terme de la temporisation, la valeur de consigne réglée est rétablie.
Éclairage de veille	inactif	La fonction de veille n'est pas disponible.
	actif	La fonction de veille est disponible et les paramètres Durée éclairage de veille et Valeur de variation de veille s'affichent.
Durée éclairage de veille	toujours allumé	Le paramètre est visible si le paramètre Éclairage de veille = actif.
		L'éclairage reste en veille en permanence. Si la luminosité de la pièce dépasse la valeur de consigne de la luminosité, l'éclairage est éteint après 10 minutes. Si la luminosité de la pièce passe sous la valeur de consigne de la luminosité, l'éclairage commute automatiquement sur la valeur de veille sans aucune présence. Un éclairage minimal en cas d'obscurité est ainsi garanti.
	30 s...30 min...60 min	La veille entraîne la diminution d'intensité des deux groupes d'éclairage à la valeur de variation de veille réglée après expiration de la temporisation, et non leur extinction.
Valeur de variation de veille	1 %...10 %...25 %	Le paramètre est visible si le paramètre Éclairage de veille = actif.
		Les valeurs de variation pour le mode veille peuvent être sélectionnées par niveaux entre 1 et 25%.
Rallumage de l'éclairage en mode semi-automatique pendant la veille	nonoui	Le paramètre est visible si le paramètre Mode de fonctionnement = semi-automatique et le paramètre Éclairage de veille = actif.En mode semi-automatique, l'éclairage ne se rallume pas automatiquement si un mouvement est détecté pendant que le mode de veille est activé.En mode semi-automatique, l'éclairage se rallume automatiquement si un mouvement est détecté pendant que le mode de veille est activé, dans la mesure où la valeur de consigne de la luminosité n'est pas atteinte.
Envoyer cycliquement la valeur de sortie du canal C1 Éclairage	nontoutes les 1 min ...60 min	La valeur de sortie actuelle du canal C1 Éclairage n'est pas envoyée cycliquement.La valeur de sortie actuelle du canal C1 Éclairage est envoyée cycliquement à la valeur temporelle sélectionnée.Remarque: si Variation éclaircir/obscurcir (éclairage variable) ou Désactivation neutralise manuellement l'éclairage par l'actionnement d'un bouton-poussoir ou l'utilisation de la télécommande, la valeur de sortie n'est PLUS envoyée cycliquement !
Activer la fonction de verrouillage	nonoui	La fonction de verrouillage du canal C1 Éclairage est inactive.Le verrouillage du canal C1 Éclairage signifie que le détecteur n'envoie ni ne traite de télégramme via les objets 1 à 7, bien que l'analyse des mouvements et de la luminosité se poursuive.

7.6.4 Canal C1 Éclairage Régulation à lumière constante sans influence de la présence - Réglages détaillés

Nom du paramètre	Valeurs	Signification
Début de la régulation avec	Télégramme de valeurTélégramme MARCHE	La régulation débute avec un télégramme de valeur. L'actionneur augmente l'intensité avec la durée de variation réglée.La régulation débute avec un télégramme MARCHE. L'actionneur est activé et passe à la valeur supérieure paramétrée de l'actionneur ou bien augmente l'intensité jusqu'à l'obtention de cette valeur.
Comportement de la régulation au démarrage	sans télégramme d'arrêt4 bitsavec télégramme d'arrêt4 bits	Si le paramètre Début de la régulation avec= télégramme de valeur, la régulation démarre avec la valeur du paramètre réglée Valeur de variation à l'activation.Si le paramètre Début de la régulation avec= télégramme MARCHE, la régulation commence par la valeur à l'activation réglée de l'actionneur.Exemple: si la valeur à l'activation est réglée à 70% au niveau de l'actionneur, la régulation débute toujours avec cette valeur à l'activation, indépendamment du fait que celle-ci se trouve au-dessus ou en dessous de la valeur de consigne.Si le paramètre Début de la régulation avec= télégramme de valeur, un télégramme de valeur avec la valeur maximale du paramètre « Plage de réglage » est envoyé. L'actionneur augmente l'intensité avec sa durée de variation réglée.Si avec Début de la régulation avec, télégramme MARCHE a été sélectionné, un télégramme MARCHE sera envoyé. L'actionneur augmente l'intensité avec sa durée de variation réglée jusqu'à l'obtention de sa valeur à l'activation. Le détecteur mesure la luminosité croissante et interrompt le processus de variation lorsque la valeur de consigne de la luminosité est atteinte. C'est alors que la régulation s'effectue.
Valeur de variation à l'activationAutre valeur de variation à l'activation la nuit6	30 %...70 %...100 %	Le paramètre est visible si le paramètre Début de la régulation avec = télégramme de valeur et le paramètre Comportement de la régulation au démarrage = sans télégramme d'arrêt 4 bits.Lors du démarrage du régulateur, l'éclairage est allumé à la valeur de variation à l'activation réglée et la régulation s'effectue à partir de cette valeur.
	nonoui	Seule une valeur de variation à l'activation est disponible.Une valeur de variation à l'activation pour la nuit peut être paramétrée. Il est possible de commuter entre deux valeurs de variation à l'activation en cours de fonctionnement.L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit est visible et peut être utilisé.- Un télégramme MARCHE sur l'objet commute à la valeur de variation à l'activation de l'éclairage Nuit.- Un télégramme ARRÊT retourne à la valeur initiale.
Valeur de variation à l'activation Nuit		Le paramètre est visible siAutre valeur de variation à l'activation la nuit = oui.Avec l'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit, il est possible de commuter entre les valeurs de variation à l'activation pendant le fonctionnement.
Vitesse de régulation	StandardMoyenneRapide	Ce paramètre permet de modifier l'incrément de la valeur de variation envoyée.Le comportement est réglé de façon optimale.La modification est effectuée progressivement et est à peine perceptible.La modification est effectuée avec un incrément un peu plus élevé.La modification est effectuée avec un incrément important.L'incrément dépend de la valeur réelle et de la valeur de consigne de la luminosité.L'incrément maximal s'élève à 2 % pour Standard, 3 % pour moyenne et 8 % pour Rapide.
Limite inférieure de la régulation	1%...10%...25%	Valeur d'émission minimale autorisée.
Limite supérieure de la régulation	70%, 80%, 90%, 100%	Valeur d'émission maximale autorisée.
Désactivation si la luminosité est suffisante	ne jamais désactiver après 5 min...10 min...9 h	Si l'éclairage est baissé à la limite inférieure de la régulation, l'éclairage s'êteindra au terme de la durée. Avec la sélection ne jamais désactiver, l'éclairage ne s'êteint jamais.
Comportement en cas de variation manuelle	schooloffice	La régulation à lumière constante est interrompue via la variation manuelle jusqu'àune nouvelle activation du régulateur via avec l'objet 39. La valeur de consigne reste inchangée.La régulation à lumière constante reste temporairement activée à la valeur de la luminosité actuelle (nouvelle valeur de consigne) après la variation manuelle. En cas de désactivation du régulateur avec l'objet 39, la valeur de consigne réglée est rétablie.
Envoyer cycliquement la valeur de sortie du canal C1 Éclairage	nontoutes les 1 min... 60 min	La valeur de sortie actuelle du canal C1 Éclairage n'est pas envoyée cycliquement.La valeur de sortie actuelle du canal C1 Éclairage est envoyée cycliquement à la valeur temporelle sélectionnée.Remarque: si Variation éclaircir/obscurcir (éclairage variable) ou Désactivation neutralise manuellement l'éclairage par l'actionnement d'un bouton-poussoir ou l'utilisation de la télécommande, la valeur de sortie n'est PLUS envoyée cycliquement !
Activer la fonction de verrouillage	nonoui	La fonction de verrouillage du canal C1 Éclairage est inactive.Le verrouillage du canal C1 Éclairage signifie que le détecteur n'envoie ni ne traite de télégramme via les objets 1 à 7, bien que l'analyse des mouvements et de la luminosité se poursuive.

7.6.5 Canal C1 Éclairage – Fonction de verrouillage

Désignation	Valeurs	Description
Télégramme de verrouillage		Le verrouillage du Canal C1 Éclairage signifie que le détecteur n'envoie pas de télégramme via les objets 1, 3 et 5, bien que l'analyse des mouvements et de la luminosité se poursuive.Déverrouillage, généralités :Si plus personne n'est présent et si aucun télégramme de déclenchement n'a été reçu via l'objet 61 Commutation parallèle Entrée – Déclencheur Entrée dans les 30 dernières secondes, la temporisation de l'éclairage est réglée sur 0 lors du déverrouillage. Cela entraîne l'extinction immédiate de l'éclairage ou un éclairage réglé à la valeur de variation de veille (mode veille activé). Si plus personne n'est présent et si un télégramme de déclenchement a été reçu via l'objet 61 Commutation parallèle Entrée – Déclencheur Entrée dans les 30 dernières secondes, la temporisation de l'éclairage est réglée sur 30 secondes lors du déverrouillage. Si plus aucun mouvement n'est détecté, l'éclairage s'éteint à la fin de la temporisation ou est réglé à la valeur de variation de veille (mode veille activé). Si un mouvement est détecté, l'éclairage ne s'éteint pas si la luminosité est insuffisante.
	Verrouiller avec télégramme MARCHE	Le canal C1 Éclairage est verrouillé à l'aide d'un télégramme MARCHE sur l'objet de verrouillage. L'ensemble des télégrammes est ignoré pendant toute la durée du verrouillage. Un télégramme ARRÊT permet de déverrouiller le canal C1 Éclairage. Suite au déverrouillage, le détecteur envoie l'état actuel ou poursuit la régulation à lumière constante.La sortie Canal C1 Éclairage est verrouillée avec un télégramme ARRÊT et déverrouillée avec un télégramme MARCHE.
	Verrouiller avec télégramme ARRÊT
Comportement à l'activation du verrouillage	Envoyer un télégramme ARRÊTEnvoyer un télégramme MARCHEne pas envoyer de télégrammeenvoyer la valeur X %	Un télégramme ARRÊT est envoyé au début du verrouillage.Un télégramme MARCHE est envoyé au début du verrouillage.Aucun télégramme n'est envoyé au début du verrouillage.En mode commutation avec éclairage variable ou en régulation à lumière constante, une valeur située entre 10 % et 100 % peut être envoyée.Après le déverrouillage, l'état actuel est toujours envoyé, p. ex. un télégramme MARCHE en cas de présence et de luminosité insuffisante en mode commutation.
Verrouiller également le bouton intégré I1 et la télécommande infrarouge	nonoui	Des ordres du bouton intégré I1 ainsi que de la télécommande infrarouge continuent d'être traités pendant le verrouillage du canal C1 Éclairage.Des ordres du bouton intégré I1 ainsi que de la télécommande infrarouge ne sont pas traités pendant le verrouillage du canal C1 Éclairage.

i L'état actuel est envoyé à la fin du verrouillage.

i Verrouillage/Déverrouillage également possible avec des scènes.

7.6.6 Canal C2 Éclairage

Ce canal est visible si les paramètres Mode de fonctionnement= maître et Canal C2 - Activer l'éclairage = oui.

Nom du paramètre	Valeurs	Signification
Différence de luminosité par rapport au canal C1		La différence de luminosité règle les différents besoins d'éclairage pour le groupe d'éclairage C2 par rapport au groupe d'éclairage C1.Application : deux groupes d'éclairage sont installés dans une pièce avec lumière du jour. Le groupe d'éclairage C1 est proche de la surface vitrée, le groupe d'éclairage C2 se trouve à l'intérieur de la pièce.
	5 % ... 120 %	Une valeur positive signifie qu'une lumière artificielle plus importante est nécessaire dans la zone du groupe d'éclairage C2.
	0 % synchrone	Synchrone signifie que les deux groupes d'éclairage sont commutés ou régulés de façon homogène.
	-5 %...-60 %	Une valeur négative signifie qu'une lumière artificielle moins importante est nécessaire dans la zone du groupe d'éclairage C2 par rapport au groupe d'éclairage C1.Voir également Canal C1 Éclairage, paramètre Valeur de commutation/de consigne de la luminosité.

Tous les autres réglages sont repris pour le canal C2 Éclairage du canal C1 Éclairage.

7.7 Canaux CVC

7.7.1 Canal C4, C5 CVC

La page de paramètres est visible si le paramètre Canal C4 - Activer CVC ou Canal C5 - Activer CVC = oui. Voir la page de paramètres Généralités.

Le canal C4, C5 CVC commute uniquement en cas de présence, sans influence de la luminosité.

Désignation	Valeurs	Description
Temporisation à l'enclenchement CVC	inactive	Une temporisation à l'enclenchement inactive signifie que le canal CVC commute immédiatement lorsqu'un mouvement est détecté.
	10 s...30 min	Pour le canal CVC, une temporisation comprise entre 10 secondes et 30 minutes peut être réglée. Le canal CVC ne commute pas immédiatement lorsqu'un mouvement est détecté, mais uniquement après écoulement de la temporisation à l'enclenchement.La temporisation à l'enclenchement peut être réglée séparément pour chaque canal C4, C5.Exemple : si le canal CVC est utilisé pour piloter un ventilateur dans des toilettes, une temporisation à l'enclenchement de 2 min peut être réglée. Un passage bref dans les toilettes n'active pas le ventilateur, une présence de plus de 2 minutes active le ventilateur.
Temporisation CVC	10 s...15 min...120 min	La temporisation CVC est réglable entre 10 secondes et 120 minutes. Elle est réactivée à chaque mouvement.La temporisation peut être réglée séparément pour chaque canal C4, C5.

7.7.2 Objets du canal C4, C5 CVC

La page de paramètres est visible si le paramètre Canal C4 - Activer CVC ou Canal C5 - Activer CVC = oui. Voir la page de paramètres Généralités.

Désignation	Valeurs	Description
Type de télégramme	Ordre de commutationPriorité ValeurPourcentageMode de fonctionnementCVCScène	Il existe 6 types de télégramme au choix.
Lorsqu'une présence est détectée	envoyer aucun télégrammeenvoyer une seule fois le télégramme suivantenvoyercycliquement	Aucun télégramme n'est envoyé lorsqu'un mouvement est détecté.Un unique télégramme est envoyé lorsqu'un mouvement est détecté.Un télégramme est envoyé cycliquement après la détection d'un mouvement.
Télégramme	Avec type de télégramme = ordre de commutation
	MARCHEARRÊT	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure
	Avec type de télégramme = priorité
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 (00bin)
		Priorité MARCHE(control: enable, on)	3 (11bin)
		Priorité ARRÊT(control: disable, off)	2 (10bin)
	Avec type de télégramme = valeur
	0...255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Avec type de télégramme = pourcentage
	0...100%	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100%.
	Avec type de télégramme = mode de fonctionnement CVC
	AutoConfortVeilleAbaissement nocturneHors gel	Modes de fonctionnement CVC :Auto : 1Confort : 2Veille : 3Abaissement nocturne : 4Hors gel : 5
	Avec type de télégramme = scène
	Scènes 1...64	Il est possible d'envoyer un numéro de scène quelconque.
À la fin de la temporisation	envoyer aucun télégramme	Aucun télégramme n'est envoyé au terme de la temporisation.
	envoyer une seule fois le télégramme suivant	Un unique télégramme est envoyé au terme de la temporisation.
	envoyer cycliquement	Un télégramme est envoyé cycliquement au terme de la temporisation.
Télégramme	Avec type de télégramme = ordre de commutation
	MARCHE ARRÊT	Envoyer un ordre d'enclenchement Envoyer un ordre de coupure
	Avec type de télégramme = priorité
	aucune priorité	Fonction	Valeur
		Priorité inactive (no control)	0 ( 00_bin )
	priorité MARCHE	Priorité MARCHE (control: enable, on)	3 ( 11_bin )
	priorité ARRÊT	Priorité ARRÊT (control: disable, off)	2 ( 10_bin )
	Avec type de télégramme = valeur
	0...255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Avec type de télégramme = pourcentage
	0...100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Avec type de télégramme = mode de fonctionnement CVC
	Auto	Modes de fonctionnement CVC : Auto : 1
	Confort	Confort : 2
	Veille	Veille : 3
	Abaissement nocturne	Abaissement nocturne : 4
	Hors gel	Hors gel : 5
	Avec type de télégramme = scène
	Scènes 1...2...64	Il est possible d'envoyer un numéro de scène quelconque.
Faut-il envoyer un second télégramme ?	non	Un second télégramme n'est pas envoyé.
	oui	En plus du télégramme C4.1 ou C5.1, un second télégramme C4.2 ou C5.2 est envoyé. Les mêmes télégrammes ou paramètres que pour C4.1 ou C5.1 sont disponibles.
Activer la fonction de verrouillage	non	La fonction de verrouillage du canal C4 ou C5 CVC est inactive.
Désignation	Valeurs	Description
	oui	Le verrouillage du canal C4 ou C5 CVC signifie que le détecteur n'envoie pas de télégramme via les objets 50 à 52 ou 53 à 55.

7.7.3 Canal C4, C5 CVC – Fonction de verrouillage

La page de paramètres est visible si le paramètre Activer la fonction de verrouillage = oui. Voir la page de paramètres Objets.

Désignation	Valeurs	Description
Télégramme de verrouillage	Verrouiller avec télégramme MARCHE	Le canal C4 ou C5 CVC est verrouillé à l'aide d'un télégramme MARCHE sur l'objet de verrouillage. L'ensemble des télégrammes est ignoré pendant toute la durée du verrouillage. Un télégramme ARRÊT permet de déverrouiller le canal C4 ou C5 CVC.
	Verrouiller avec télégramme ARRÊT	La sortie Canal C4 ou C5 CVC est verrouillée avec un télégramme ARRÊT et déverrouillée avec un télégramme MARCHE.
Comportement à l'activation du verrouillage	ne pas envoyer de télégramme comme lorsqu'une présence est détectée comme à la fin de la temporisation	Aucun télégramme n'est envoyé au début du verrouillage.Au début du verrouillage, le détecteur se comporte comme lorsqu'une présence est détectée.Au début du verrouillage, le détecteur se comporte comme à la fin de la temporisation.

7.8 Surveillance de pièce

7.8.1 Canal C6 Surveillance de pièce

Les paramètres sont visibles si le paramètre Canal C6 - Activer la surveillance de pièce = oui.

Désignation	Valeurs	Description
Type de signalisation	Cyclique avec validation	Lorsqu'un mouvement est détecté, le canal envoie un télégramme MARCHE. Le télégramme MARCHE est renvoyé à intervalles cycliques, tant qu'aucune validation n'est effectuée.
	CommuterMarche/Arrêt	Les paramètres Temporisation surveillance de pièce et Comportement au début/à la fin de la présence s'affichent.Lorsqu'un mouvement est détecté, le canal envoie un télégramme MARCHE, et au terme de la temporisation de la surveillance, il envoie un télégramme ARRÊT ou n'envoie aucun télégramme.
Temps mort surveillance de pièce	désactivé30 s...5 min...30 min	Le paramètre est visible si le paramètre type de signalisation = cyclique avec validation.Suite à une validation, un télégramme MARCHE est aussitôt de nouveau envoyé au prochain mouvement.Suite à une validation, la durée réglée doit s'écouler avant un nouvel envoi d'un télégramme MARCHE à un prochain mouvement.
Temporisation surveillance de pièce	30 s...5 min...30 min	Le paramètre est visible si le paramètre type de signalisation = commuter Marche/Arrêt.La temporisation réglée est redémarrée à chaque mouvement.
Comportement au début/à la fin de la présenceTemps d'attente de validation	envoyer uniquement télégramme MARCHEEnvoyer des télégrammes MARCHE et ARRÊT30 s...5 min...30 min	Le paramètre est visible si le paramètre type de signalisation = commuter Marche/Arrêt.Le télégramme ARRÊT n'est pas envoyé à la fin de la présence.Le télégramme MARCHE tout comme le télégramme ARRÊT sont envoyés.Le paramètre est visible si le paramètre type de signalisation = cyclique avec validation.Télégramme MARCHE cyclique répété si aucune validation dans l'intervalle paramétré.
Comportement lors du rétablissement de la tension du bus	Surveillance de pièce verrouilléeSurveillance de pièce activée	En cas de redémarrage suite à une coupure de la tension du bus, le canal C6Surveillance de pièce est verrouillé.En cas de redémarrage suite à une coupure de la tension du bus, le canal C6Surveillance de pièce est déverrouillé.
Sabotage cyclique	inactifactif	La surveillance du sabotage n'est pas utilisée.L'objet de sabotage envoie cycliquement des télégrammes ARRÊT, afin d'afficher un retrait non autorisé dudétecteur ou une in interruption du bus.
Temps de cycle du sabotage	30 s...4 min...30 min	Le paramètre est visible si le paramètre sabotage cyclique = actif.Si l'objet de sabotage est activé, les télégrammes ARRÊT sont envoyés avec le temps de cycle réglé.

7.9 Télécommande

Désignation	Valeurs	Description
Canal C1 - ÉclairageCanal C2 - ÉclairageCommutation/Variation externe 1Commutation/Variation externe 2Store externe 1Store externe 2	inactif	Aucune adresse de groupe IR n'est affectée au canal respectif et les télécommandes de l'utilisateur theSenda B et theSenda S n'ont aucune influence.
	I, II, III, IV, V, VI,VII, VIII	Une adresse de groupe IR est affectée au canal respectif.Le canal réagit aux instructions des télécommandes de l'utilisateur theSenda B et theSenda S.
	tous	Toutes les adresses de groupe IR sont affectées au canal respectif.Le canal réagit aux instructions des télécommandes de l'utilisateur theSenda B et theSenda S.

7.10 Scènes

7.10.1 Scènes

Désignation	Valeurs	Description
Commande des scènes		Le détecteur possède un module de scène interne simple. Des valeurs (Marche, Arrêt pour le mode commutation, pourcentages pour la régulation à lumière constante) pour les Sorties éclairage sont enregistrées dans une scène.Terminer :- Absence- Allumer la lumière avec un bouton-poussoir ou les télécommandes de l'utilisateur theSenda B ou theSenda S
	inactive	La commande des scènes n'est pas supportée.
	utiliser des scènes intérieures	Les scènes peuvent être appelées sur l'objet de scène 47 ou 65 par une pression des touches de scène de la télécommande de l'utilisateur theSenda B ou theSenda S ou bien au moyen d'un télégramme.
	Envoyer le numéro de scène sur le bus	Des numéros de scène peuvent être affectés aux touches de scène 1 et scène 2 de la télécommande de l'utilisateur theSenda B ou theSenda S.
Définir les scènes avec	ETSTélécommande	Ce paramètre est visible si le paramètre Commande des scènes = utiliser des scènes intérieures.Les paramètres suivants s'affichent :- Valeur de sortie de la scène 1, canal éclairage C1, de la télécommande de l'utilisateur- Valeur de sortie de la scène 2, canal éclairage C1, de la télécommande de l'utilisateur- Valeur de sortie de la scène 1, canal éclairage C2, de la télécommande de l'utilisateur- Valeur de sortie de la scène 2, canal éclairage C2, de la télécommande de l'utilisateurLes valeurs de sortie sont réglées de manière fixe avec les valeurs paramétrées dans l'ETS.Les valeurs de sortie sont enregistrées avec la télécommande de l'utilisateur. Voir la notice d'utilisation theSenda B ou the Senda S.
Valeur de sortie de la scène 1, canal C1, de la télécommande de l'utilisateur	ArrêtMarche0 %...30 %...100 %	Valeur de la scène 1, canal C1 en mode commutation sans éclairage variable.Valeur de la scène 1, canal C1 en mode commutation avec éclairage variable ou régulation à lumière constante.
Valeur de sortie de la scène 2, canal C1, de la télécommande de l'utilisateur	ArrêtMarche0 %...70 %...100 %	Valeur de la scène 2, canal C1 en mode commutation sans éclairage variable.Valeur de la scène 2, canal C1 en mode commutation avec éclairage variable ou régulation à lumière constante.
Valeur de sortie de la scène 1, canal C2, de la télécommande de l'utilisateur	ArrêtMarche0 %...30 %...100 %	Valeur de la scène 1, canal C1 en mode commutation sans éclairage variable.Valeur de la scène 1, canal C2 en mode commutation avec éclairage variable ou régulation à lumière constante.
Valeur de sortie de la scène 2, canal C2, de la télécommande de l'utilisateur	ArrêtMarche0 %...70 %...100 %	Valeur de la scène 2, canal C2 en mode commutation sans éclairage variable.Valeur de la scène 2, canal C2 en mode commutation avec éclairage variable ou régulation à lumière constante.
Numéro de scène de la touche de scène 1 (0 = inactif) de la télécommande de l'utilisateur	0...64	Le paramètre est visible si le paramètre Commande de scènes = envoyer le numéro de scène au bus.Le numéro de scène réglé est envoyé sur l'objet 66.
Numéro de scène de la touche de scène 2 (0 = inactif) de la télécommande de l'utilisateur	0...64	Le paramètre est visible si le paramètre Commande de scènes = envoyer le numéro de scène au bus.Le numéro de scène réglé est envoyé sur l'objet 66.

7.10.2 Fonctions de scènes

Désignation	Valeurs	Description
Fonction de scène 1Fonction de scène 2Fonction de scène 3Fonction de scène 4Fonction de scène 5Fonction de scène 6Fonction de scène 7Fonction de scène 8	inactiveUtiliser les valeurs de sortie de la scène intérieure 1/2Désactiver la régulationActiver la régulationVerrouiller des canaux de lumièreDéverrouiller des canaux de lumière	Le comportement du détecteur peut être piloté à l'aide de 8 fonctions de scènes différentes.Aucun numéro de scène que le détecteur verrouille n'est défini.Utiliser une sélection supplémentaire pour les scènes intérieures.La régulation est arrêtée, l'objet 5 C1 ou l'objet 32 C2 Sortie d'éclairage - Envoyer la valeur n'envoie plus de télégramme. La régulation est arrêtée, l'objet 1 C1 ou l'objet 28 C2 Sortie d'éclairage - Envoyer la valeur n'envoie plus de télégramme.La régulation à lumière constante est activée. Le détecteur régule l'éclairage en fonction de la luminosité.Verrouillage des canaux C1, C2 Éclairage.Déverrouillage des canaux C1, C2 Éclairage.
Numéro de scène	0...64	Numéro de scène adéquat pour la fonction de scène respective.
Validité du verrouillage	jusqu'au déverrouillage1 h...9 h	Le déverrouillage manuel des canaux de lumière est possible à tout moment :- Réception du numéro de scène respectif sur l'objet 47 Scène extérieure-réceptionner.- Ordre de déverrouillage des canaux Éclairage sur l'objet 45 C1, C2 Éclairage - Verrouiller/DéverrouillerLes canaux de lumière restent verrouillés pendant la durée réglée.

7.11 Canaux logiques

7.11.1 Canal logique C18..C23

La page de paramètres est visible si, pour le paramètre Nombre de canaux logiques, au moins

1 canal est réglé. Voir la page de paramètres Généralités.

Désignation	Valeurs	Description
Type de lien		Sélection du lien logique entre les tailles d'entrée d'1 bit (voir ci-dessous)
	ET	2 à 4 entrées
	OU	2 à 4 entrées
	OU exclusif	2 entrées
Utiliser l'entrée 1	oui	L'entrée est utilisée.
	oui, inversé	L'entrée est inversée.
Utiliser l'entrée 2	oui	L'entrée est utilisée.
	oui, inversé	L'entrée est inversée.
Utiliser l'entrée 3	non	L'entrée n'est pas utilisée.
	oui	Voir ci-dessus.
	oui, inversé
Utiliser l'entrée 4	non	L'entrée n'est pas utilisée.
	oui	Voir ci-dessus.
	oui, inversé

7.11.2 Objets du canal logique C18...C23

Désignation	Valeurs	Description
Type de télégramme	Ordre de commutationPrioritéValeurPourcentageMode defonctionnement CVCScène	Il existe 6 types de télégramme au choix.
Si la condition est remplie	envoyer aucun télégrammeenvoyer une seule fois le télégramme suivantenvoyer cycliquement	Comportement d'envoi quand la condition du canal est remplie.
Télégramme	Avec type de télégramme = ordre de commutation
	MARCHEARRÊT	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure
	Avec type de télégramme = priorité
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 (00bin)
		Priorité MARCHE(control: enable, on)	3 (11bin)
		Priorité ARRÊT(control: disable, off)	2 (10bin)
	Avec type de télégramme = valeur
	0...255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Avec type de télégramme = pourcentage
	0...100%	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100%.
	Avec type de télégramme = mode de fonctionnement CVC
	AutoConfortVeilleAbaissement nocturneHors gel	Modes de fonctionnement CVC :Auto : 1Confort : 2Veille : 3Abaissement nocturne : 4Hors gel : 5
	Avec type de télégramme = scène
	Scènes 1...64	Il est possible d'envoyer un numéro de scène quelconque.
Si la condition n'est pas remplie	envoyer aucun télégrammeenvoyer une seule fois le télégramme suivantenvoyer cycliquement	Comportement d'envoi quand la condition du canal n'est pas remplie.
Télégramme	Avec type de télégramme = ordre de commutation
	MARCHE	Envoyer un ordre d'enclenchement
	ARRÊT	Envoyer un ordre de coupure
	Avec type de télégramme = priorité
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type de télégramme = valeur
	0...255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Avec type de télégramme = pourcentage
	0...100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Avec type de télégramme = mode de fonctionnement CVC
	AutoConfortVeilleAbaissement nocturneHors gel	Modes de fonctionnement CVC :Auto : 1Confort : 2Veille : 3Abaissement nocturne : 4Hors gel : 5
	Avec type de télégramme = scène
	Scènes 1...2...64	Il est possible d'envoyer un numéro de scène quelconque.
Faut-il envoyer un second télégramme ?	nonoui	Un second télégramme n'est pas envoyé.En plus du télégramme C18.1, un deuxième télégramme C18.2 est envoyé.Les mêmes télégrammes ou paramètres que pour le premier télégramme (p. ex. C18.1) peuvent être sélectionnés.
Activer la fonction de verrouillage	nonoui	La fonction de verrouillage est inactive.Fonction de verrouillage signifie que le détecteur n'envoie aucun télégramme via les objets du module logique.
Télégramme après réinitialisation ou téléchargement	comme en cas de condition non remplie comme en cas de condition remplie Étatinconnu : ne pas envoyer	Réaction du canal en cas de redémarrage.

7.11.3 Canal logique C18...C23 - Fonction de verrouillage

La page de paramètres est visible si le paramètre Activer la fonction de verrouillage = oui. Voir la page de paramètres Objets.

Désignation	Valeurs	Description
Télégramme de verrouillage	Verrouiller avec télégramme MARCHE	Le canal logique est verrouillé à l'aide d'un télégramme MARCHE sur l'objet de verrouillage. L'ensemble des télégrammes est ignoré pendant toute la durée du verrouillage. Un télégramme ARRÊT permet de déverrouiller le canal logique.
	Verrouiller avec télégramme ARRÊT	La sortie du canal logique est verrouillée avec un télégramme ARRÊT et déverrouillée avec un télégramme MARCHE.
Comportement à l'activation du verrouillage	ne pas envoyer de télégramme	Aucun télégramme n'est envoyé au début du verrouillage.
	comme en cas de condition remplie	Même réaction que dans le paramètre Si la condition est remplie (voir ci-dessus).
	comme en cas de condition non remplie	Même réaction que dans le paramètre Si la condition n'est pas remplie (voir ci-dessus).
Comportement à la désactivation du verrouillage	ne pas envoyer	En cas de désactivation du verrouillage, pas de nouveau renvoi automatique
	Actualiser le canal	L'état actuel du canal est envoyé immédiatement après la désactivation du verrouillage.

7.12 Bouton intégré I1

Les paramètres sont visibles si le paramètre Activer un bouton intégré = oui.

7.12.1 Page de paramètres Sélection de la fonction, fonction Bouton

Désignation	Valeurs	Description
Fonction	BoutonVarierStorePiloter directement le canal de lumière C1Piloter directement le canal de lumière C2Piloter directement les canaux de lumière C1 et C2	Utilisation souhaitée.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est repris uniquement après un délai de temporisation.Des valeurs très élevées (≥ 1s) peuvent être utilisées comme temporisation à l'enclenchement.
Pression longue à partir de	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Durée pour double-clic	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.
Temps de cycle pour envoyer cycliquement	chaque mintoutes les 2 mintoutes les 3 mintoutes les 30 mintoutes les 45 mintoutes les 60 min	Temps de cycle commun pour les 2 objets de sortie du canal.
Combien de télégrammes doivent être envoyés ?	un télégramme deux télégrammes	Chaque canal possède 2 objets de sortie et peut donc envoyer jusqu'à 2 télégrammes différents.
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher les paramètres de la fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHE	0 = désactiver le verrouillage1 = verrouiller
	Verrouiller avec télégramme ARRÊT	0 = verrouiller1 = désactiver le verrouillage

7.12.1.1 Page de paramètres Objet de bouton-poussoir 1,2, Fonction Bouton

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Envoyer après une pression brève	ne pas envoyerEnvoyer un télégramme	Réagir à une pression brève ?
Télégramme	Pour le type d'objet = commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer après une pression longue	ne pas envoyerEnvoyer un télégramme	Réagir à une pression longue ?
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Envoyer après un double-clic	ne pas envoyerEnvoyer un télégramme	Réagir à un double-clic ?
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Envoyer cycliquement	nonoui	Le temps de cycle est défini sur la page de paramètres principale du canal.
Réaction au retour du bus	aucunecomme après court(immédiatement)	Ne pas envoyer.Envoyer un télégramme d'actualisation immédiatement ou avec temporisation.
Désignation	Valeurs	Description
	comme après court (après 5 s)comme après court (après 10 s)comme après court (après 15 s)comme après long(immédiatement)comme après long (après 5 s)comme après long (après 10 s)comme après long (après 15 s)comme en cas de double-clic(immédiatement)comme en cas de double-clic(après 5 s)comme en cas de double-clic(après 10 s)comme en cas de double-clic(après 15 s)	La valeur à envoyer dépend de la valeur paramétrée pour une pression longue, courte ou un double-clic.
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactioncomme lorsque brefcomme lorsque longcomme en cas de double-clic	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de pression brève.Réagir comme en cas de pression longue.Réagir comme en cas de double-clic.
Comportement à la désactivation du verrouillage	aucune réactioncomme lorsque brefcomme lorsque longcomme en cas de double-clic	Ne pas réagir à la désactivation du verrouillage.Réagir comme en cas de pression brève.Réagir comme en cas de pression longue.Réagir comme en cas de double-clic.

7.12.2 Page de paramètres Sélection de la fonction, fonction Varier

Désignation	Valeurs	Description
Fonction	BoutonVarierStorePiloter directement le canal de lumière C1Piloter directement le canal de lumière C2Piloter directement les canaux de lumière C1 et C2	Le canal pilote un actionneur de variation.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds du bouton, le nouvel état est repris uniquement après un délai de temporisation.Les valeurs élevées (≥ 1s) peuvent être utilisées pour produire une temporisation d'enclenchement.
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher la page de paramètres Fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHEVerrouiller avec télégramme ARRÊT	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage
Pression longue à partir de	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	nonoui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée pour double-clic	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.

7.12.2.1 Page de paramètres Varier, fonction Varier

Désignation	Valeurs	Description
Réaction à long/bref	Commande à une touche	L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.Le variateur est commandé par un bouton-poussoir unique.Pression brève = MARCHE/ARRÊTPression longue= éclaircir/obscurcirRelâchement = arrêtAvec les autres variantes, le variateur est commandé par 2 boutons (bascule).
	éclaircir/MARCHE	Pression brève = MARCHEPression longue = éclaircirRelâchement = arrêt
	éclaircir/commuter	Pression brève= MARCHE/ARRÊTPression longue = éclaircirRelâchement = arrêt
	obscurcir/ARRÊT	Pression brève = ARRÊTPression longue = obscurcirRelâchement = arrêt
	obscurcir/commuter	Pression brève= MARCHE/ARRÊTPression longue = obscurcirRelâchement = arrêt
Incrément pour la variation7		Dans le cas d'une pression longue, la valeur de variation:est augmentée (ou réduite) jusqu'au relâchement de la touche.
	100 %50 %25 %12,5 %6 %3 %1,5 %	est augmentée de la valeur sélectionnée(ou réduite)
Réaction au retour du bus	aucuneMarcheArrêtMarche après 5 sMarche après 10 smarche après 15 sArrêt après 5 sArrêt après 10 sArrêt après 15 s	Ne pas réagir.Allumer le variateurArrêter le variateurAllumer le variateur avec temporisationArrêter le variateur avec temporisation
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactionMarcheArrêt	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Allumer le variateurArrêter le variateur
Comportement à la désactivation du verrouillage	aucune réactionMarcheArrêt	Ne pas réagir à la désactivation du verrouillage.Allumer le variateurArrêter le variateur

7.12.2.2 Page de paramètres Double-clic, fonction Varier

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Avec type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer cycliquement	ne pas envoyer cycliquementchaque mintoutes les 2 mintoutes les 3 mintoutes les 45 mintoutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?
Réaction au retour du bus	aucunecomme en cas de double-clic(immédiatement)comme en cas de double-clic(après 5 s)comme en cas de double-clic(après 10 s)comme en cas de double-clic(après 15 s)	Ne pas envoyer.Envoyer un télégrammed'actualisation immédiatement ou avec temporisation.La valeur à envoyer dépend de la valeur paramétrée pour un double-clic.
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactioncomme en cas de double-clic	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de double-clic.
Désignation	Valeurs	Description
Comportement à la désactivation du verrouillage	aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	comme en cas de double-clic	Réagir comme en cas de double-clic.

7.12.3 Page de paramètres Sélection de la fonction, fonction Store

Désignation	Valeurs	Description
Fonction	BoutonVarierStorePiloter directement le canal de lumière C1Piloter directement le canal de lumière C2Piloter directement les canaux de lumière C1 et C2	Le bouton pilote un actionneur de store.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds du bouton, le nouvel état de l'entrée est repris uniquement après un délai de temporisation.Des valeurs très élevées (≥ 1s) peuvent être utilisées comme temporisation à l'enclenchement.
Pression longue à partir de	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	nonoui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée pour double-clic	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher la page de paramètres Fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHEVerrouiller avec télégramme ARRÊT	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage

7.12.3.1 Page de paramètres Store, fonction Store

Désignation	Valeurs	Description
Commande	Commande à une touche	L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.Le store est commandé par un seul bouton-poussoir.Pression brève = pas.Pression longue = déplacement.
	Descente	Pression brève = pas.Pression longue = baisser.
	Montée	Pression brève = pas.Pression longue = relever.
Arrêt du mouvement de déplacement par	relâchement de la touche brève pression	Comment l'ordre d'arrêt doit-il être déclenché ?
Réaction au retour du bus	aucune	Ne pas réagir.
	Montée	Relever le store
	Descente	Baisser le store
	montée après 5 s montée après 10 s montée après 15 s	Relever le store avec temporisation
	descente après 5 s descente après 10 s descente après 15 s	Baisser le store avec temporisation
Comportement à l'activation du verrouillage	ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
	aucune réaction	Ne pas réagir à l'activation du verrouillage.
	Montée	Relever le store
	Descente	Baisser le store
Comportement à la désactivation du verrouillage	aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	Montée	Relever le store
	Descente	Baisser le store

7.12.3.2 Page de paramètres Double-clic, fonction Store

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)Hauteur % + lamelle %	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Pour le type d'objet = hauteur%+ lamelle %
	Hauteur 0-100 %	En cas de double-clic, 2 télégrammes sont envoyés simultanément :Hauteur de store souhaitée
	Lamelle 0-100 %	Position des lamelles souhaitée.
Envoyer cycliquement	ne pas envoyer cycliquement chaque mintoutes les 2 mintoutes les 3 mintoutes les 45 mintoutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?
Réaction au retour du bus	aucunecomme en cas de double-clic(immédiatement)	Ne pas envoyer.Envoyer un télégrammed'actualisation immédiatement ou
Désignation	Valeurs	Description
	comme en cas de double-clic(après 5 s)comme en cas de double-clic(après 10 s)comme en cas de double-clic(après 15 s)	avec temporisation.La valeur à envoyer dépend de la valeur paramétrée pour un double-clic.
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactioncomme en cas de double-clic	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de double-clic.
Comportement à la désactivation du verrouillage	aucune réactioncomme en cas de double-clic	Ne pas réagir à la désactivation du verrouillage.Réagir comme en cas de double-clic.

7.12.4 Fonction Piloter directement le canal de lumière C1, C2 : commuter.

Le bouton intégré pilote directement le/les canaux de lumière sélectionnés et il n'est plus nécessaire de le connecter via le bus.
Dans cette configuration, le bouton intégré n'a pas d'objets d'envoi. L'objet de verrouillage reste disponible.

Cette fonction est disponible si, sur la page de paramètres Généralités, au moins un canal de lumière est activé et C1 supporte uniquement la fonction de commutation. ^8

Désignation	Valeurs	Description
Fonction	BoutonVarierStorePiloter directement le canal de lumière C1Piloter directement le canal de lumière C2Piloter directement les canaux de lumière C1 et C2	Piloter uniquement C1, C2 ou les deux ensemble.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds du bouton, le nouvel état est repris uniquement après un délai de temporisation.Les valeurs élevées (≥ 1s) peuvent être utilisées pour produire une temporisation d'enclenchement.
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher la page de paramètres Fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHEVerrouiller avec télégramme ARRÊT	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage

7.12.4.1 Page de paramètres Commuter directement

Désignation	Valeurs	Description
Envoyer après une pression brève	aucune réactioncommuter	Le bouton n'a aucun effetCommuter l'éclairage
État de commutation	MarcheArrêtCommuter	ActiverDésactiverInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactioncomme lorsque bref	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de pression brève.
Comportement à la désactivation du verrouillage	aucune réactioncomme lorsque bref	Ne pas réagir à la désactivation du verrouillage.Réagir comme en cas de pression brève.

7.12.5 Fonction Piloter directement le canal de lumière C1, C2 : varier.

Le bouton intégré pilote directement le/les canaux de lumière sélectionnés et il n'est plus nécessaire de le connecter via le bus.

Dans cette configuration, le bouton intégré n'a pas d'objets d'envoi. L'objet de verrouillage reste disponible.

Cette fonction est disponible si, sur la page de paramètres Généralités, au moins un canal de lumière est activé et C1 supporte uniquement la fonction de variation. ^9

Désignation	Valeurs	Description
Fonction	BoutonVarierStorePiloter directement le canal de lumière C1Piloter directement le canal de lumière C2Piloter directement les canaux de lumière C1 et C2	Piloter uniquement C1, C2 ou les deux ensemble.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds du bouton, le nouvel état est repris uniquement après un délai de temporisation.Les valeurs élevées (≥ 1s) peuvent être utilisées pour produire une temporisation à l'enclenchement
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher la page de paramètres Fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHEVerrouiller avec télégramme ARRÊT	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage
Pression longue à partir de	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	nonoui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée pour double-clic	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.

7.12.5.1 Page de paramètres Varier directement

Désignation	Valeurs	Description
Réaction à long/bref		L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.
	Commande à une touche	Le variateur est commandé par un bouton-poussoir unique.Pression brève = MARCHE/ARRÊTPression longue= éclaircir/obscurcirRelâchement = arrêt
		Avec les autres variantes, le variateur est commandé par 2 boutons (bascule).
	éclaircir/Marche	Pression brève = MARCHEPression longue = éclaircirRelâchement = arrêt
	éclaircir/commuter	Pression brève= MARCHE/ARRÊTPression longue = éclaircirRelâchement = arrêt
	obscurcir/Arrêt	Pression brève = ARRÊTPression longue = obscurcirRelâchement = arrêt
	obscurcir/commuter	Pression brève= MARCHE/ARRÊTPression longue = obscurcirRelâchement = arrêt
Incrément pour la variation^10	100 %50 %25 %12,5 %6 %3 %1,5 %	Dans le cas d'une pression longue, la valeur de variation :est augmentée (ou réduite) jusqu'au relâchement de la touche.est augmentée de la valeur sélectionnée(ou réduite)
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactionMarcheArrêt	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Allumer le variateurArrêter le variateur
Comportement à la désactivation du verrouillage	aucune réactionMarcheArrêt	Ne pas réagir à la désactivation du verrouillage.Allumer le variateurArrêter le variateur

7.12.5.2 Page de paramètres Double-clic

Désignation	Valeurs	Description
Valeur de variation	0-100 %	Valeur de variation souhaitée en cas de double-clic.
Comportement à l'activation du verrouillage	ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
	aucune réaction	Ne pas réagir à l'activation du verrouillage.
	comme en cas de double-clic	Réagir comme en cas de double-clic.
Comportement à la désactivation du verrouillage	aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	comme en cas de double-clic	Réagir comme en cas de double-clic.

7.13 Entrées binaires I2 et I3

Les paramètres sont visibles si le paramètre Activer les entrées binaires = oui.

7.13.1 Page de paramètres Sélection de la fonction, fonction Interrupteur

Désignation	Valeurs	Description
Fonction	InterrupteurBoutonVarierStore	Utilisation souhaitée.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.Les valeurs élevées (≥ 1s) peuvent être utilisées pour produire une temporisation à l'enclenchement
Temps de cycle pour envoyer cycliquement	chaque mintoutes les 2 mintoutes les 3 min...toutes les 30 mintoutes les 45 mintoutes les 60 min	Temps de cycle commun pour les deux objets de sortie du canal.
Combien de télégrammes doivent être envoyés ?	un télégrammedeux télégrammes	Chaque canal possède 2 objets de sortie et peut donc envoyer jusqu'à 2 télégrammes différents.
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher les paramètres de la fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHEVerrouiller avec télégramme ARRÊT	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage

7.13.1.1 Page de paramètres Objets d'interrupteur 1, 2

i Chacun des 2 objets peut être configuré séparément sur une propre page de paramètres.

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Envoyer lorsque entrée = 1	nonoui	Envoyer si l'entrée est sous tension ?
Télégramme	Pour le type d'objet = commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer lorsque entrée = 0	nonoui	Envoyer si l'entrée n'est pas sous tension ?
Télégramme	Voir ci-dessus : même type d'objet que Envoyer lorsque entrée = 1
Envoyer cycliquement	nonOui, toujoursUniquement si entrée = 1Uniquement si entrée = 0	Quand l'envoi doit-il être cyclique ?Le temps de cycle est défini sur la page de paramètres principale du canal.
Réaction au retour du bus	aucuneactualiser (immédiatement)actualiser (après 5 s)actualiser (après 10 s)actualiser (après 15 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation immédiatement ou avec temporisation.
Désignation	Valeurs	Description
Comportement à l'activation du verrouillage	ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
	aucune réaction	Ne pas réagir à l'activation du verrouillage.
	Comme avec entrée = 1	Réagir comme en cas de front montant.
	Comme avec entrée = 0	Réagir comme en cas de front descendant.
Comportement à la désactivation du verrouillage	aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	actualiser	Envoyer un télégramme d'actualisation.

Si un canal est verrouillé, aucun télégramme n'est envoyé cycliquement.

7.13.2 Page de paramètres Sélection de la fonction, fonction Bouton

Désignation	Valeurs	Description
Fonction	InterrupteurBoutonVarierStore	Utilisation souhaitée.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.Les valeurs élevées (≥ 1s) peuvent être utilisées pour produire une temporisation à l'enclenchement
Bouton-poussoir raccordé	Contact à fermetureContact à ouverture	Régler le type de contact raccordé.
Pression longue à partir de	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Durée pour double-clic	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.
Temps de cycle pour envoyer cycliquement	chaque mintoutes les 2 mintoutes les 3 min...toutes les 30 mintoutes les 45 mintoutes les 60 min	Temps de cycle commun pour les 2 objets de sortie du canal.
Combien de télégrammes doivent être envoyés ?	un télégramme deux télégrammes	Chaque canal possède 2 objets de sortie et peut donc envoyer jusqu'à 2 télégrammes différents.
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher les paramètres de la fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHEVerrouiller avec télégramme ARRÊT	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage

7.13.2.1 Pages de paramètres Objet de bouton-poussoir 1,2

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Envoyer après une pression brève	ne pas envoyerenvoyer un télégramme	Réagir à une pression brève ?
Télégramme	Pour le type d'objet =commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité2 bits
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet =pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer après une pression longue	ne pas envoyerenvoyer un télégramme	Réagir à une pression longue ?
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Envoyer après un double-clic	ne pas envoyerenvoyer un télégramme	Réagir à un double-clic ?
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Envoyer cycliquement	nonoui	Le temps de cycle est défini sur la page de paramètres principale du canal.
Réaction au retour du bus	aucunecomme lorsque court(immédiatement)comme lorsque court (après 5 s)comme lorsque court (après 10 s)comme lorsque court (après 15 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation immédiatement ou avec temporisation.La valeur à envoyer dépend de la valeur paramétrée pour une pression longue,courte ou un double-clic.
Désignation	Valeurs	Description
	comme lorsque long (immédiatement)comme lorsque long (après 5 s)comme lorsque long (après 10 s)comme lorsque long (après 15 s)comme en cas de double-clic (immédiatement)comme en cas de double-clic (après 5 s)comme en cas de double-clic (après 10 s)comme en cas de double-clic (après 15 s)
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactioncomme lorsque brefcomme lorsque longcomme en cas de double-clic	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de pression brève.Réagir comme en cas de pression longue.Réagir comme en cas de double-clic.
Comportement à la désactivation du verrouillage	aucune réactioncomme lorsque brefcomme lorsque longcomme en cas de double-clic	Ne pas réagir à la désactivation du verrouillage.Réagir comme en cas de pression brève.Réagir comme en cas de pression longue.Réagir comme en cas de double-clic.

7.13.3 Page de paramètres Sélection de la fonction, fonction Varier

Désignation	Valeurs	Description
Fonction	InterrupteurBoutonVarierStore	L'entrée pilote un actionneur de variation.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.Des valeurs très élevées (≥ 1s) peuvent être utilisées comme temporisation à l'enclenchement.
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher la page de paramètres Fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHEVerrouiller avec télégramme ARRÊT	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage
Pression longue à partir de	300 ms, 400 ms,500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	nonoui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée pour double-clic	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.

7.13.3.1 Page de paramètres Varier

Désignation	Valeurs	Description
Réaction à long/bref		L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.
	Commande à une touche	Le variateur est commandé par un bouton-poussoir unique.Pression brève = MARCHE/ARRÊTPression longue= éclaircir/ obscurcirRelâchement = arrêt
		Avec les autres variantes, le variateur est commandé par 2 boutons (bascule).
	éclaircir/Marche	Pression brève = MARCHEPression longue = éclaircirRelâchement = arrêt
	éclaircir/commuter	Pression brève= MARCHE/ARRÊTPression longue = éclaircirRelâchement = arrêt
	obscurcir/Arrêt	Pression brève = ARRÊTPression longue = obscurcirRelâchement = arrêt
	obscurcir/commuter	Pression brève= MARCHE/ARRÊTPression longue = obscurcirRelâchement = arrêt
Incrément pour la variation^11		Dans le cas d'une pression longue, la valeur de variation :est augmentée (ou réduite) jusqu'au relâchement de la touche.
	100 %50 %25 %12,5 %6 %3 %1,5 %	est augmentée de la valeur sélectionnée(ou réduite)
Réaction au retour du bus	aucuneMarcheArrêtMarche après 5 sMarche après 10 smarche après 15 sArrêt après 5 sArrêt après 10 sArrêt après 15 s	Ne pas réagir.Allumer le variateurArrêter le variateurAllumer le variateur avec temporisationArrêter le variateur avec temporisation
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactionMarcheArrêt	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Allumer le variateurArrêter le variateur
Comportement à la désactivation du verrouillage	aucune réactionMarcheArrêt	Ne pas réagir à la désactivation du verrouillage.Allumer le variateurArrêter le variateur

7.13.3.2 Page de paramètres Double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer cycliquement	ne pas envoyer cycliquement chaque mintoutes les 2 mintoutes les 3 min...toutes les 45 mintoutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?
Réaction au retour du bus	aucunecomme en cas de double-clic (immédiatement)comme en cas de double-clic (après 5 s)comme en cas de double-clic (après 10 s)comme en cas de double-clic (après 15 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation immédiatement ou avec temporisation.La valeur à envoyer dépend de la valeur paramétrée pour un double-clic.
Comportement à l'activation du verrouillage	ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
Désignation	Valeurs	Description
	aucune réaction	Ne pas réagir à l'activation du verrouillage.
	comme en cas de double-clic	Réagir comme en cas de double-clic.
Comportement à la désactivation du verrouillage	aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	comme en cas de double-clic	Réagir comme en cas de double-clic.

7.13.4 Page de paramètres Sélection de la fonction, fonction Store

Désignation	Valeurs	Description
Fonction	InterrupteurBoutonVarierStore	L'entrée commande un actionneur de store.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.Des valeurs très élevées (≥ 1s) peuvent être utilisées comme temporisation à l'enclenchement.
Pression longue à partir de	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	nonoui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée pour double-clic	300 ms, 400 ms, 500 ms, 600 ms, 700 ms, 800 ms, 900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.
Activer la fonction de verrouillage	nonoui	Aucune fonction de verrouillage.Afficher la page de paramètres Fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec télégramme MARCHEVerrouiller avec télégramme ARRÊT	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage

7.13.4.1 Page de paramètres Store

Désignation	Valeurs	Description
Commande		L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.
	Commande à une touche	Le store est commandé par un seul bouton-poussoir.Pression brève = pas.Pression longue = déplacement.
	Descente	Pression brève = pas.Pression longue = baisser.
	Montée	Pression brève = pas.Pression longue = relever.
Arrêt du mouvement de déplacement par	relâchement de la touche brève pression	Comment l'ordre d'arrêt doit-il être déclenché ?
Réaction au retour du bus	aucune	Ne pas réagir.
	Montée	Relever le store
	Descente	Baisser le store
	montée après 5 s montée après 10 s montée après 15 s	Relever le store avec temporisation
	descente après 5 s descente après 10 s descente après 15 s	Baisser le store avec temporisation
Comportement à l'activation du verrouillage	ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
	aucune réaction	Ne pas réagir à l'activation du verrouillage.
	Montée	Relever le store
	Descente	Baisser le store
Comportement à la désactivation du verrouillage	aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	Montée	Relever le store
	Descente	Baisser le store

7.13.4.2 Page de paramètres Double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)Hauteur % + lamelle %	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	aucune prioritépriorité MARCHEpriorité ARRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Pour le type d'objet = hauteur %+ lamelle %
	Hauteur 0-100 %	En cas de double-clic, 2 télégrammes sont envoyés simultanément :Hauteur de store souhaitée
	Lamelle 0-100 %	Position des lamelles souhaitée.
Envoyer cycliquement	ne pas envoyer cycliquement chaque mintoutes les 2 mintoutes les 3 mintoutes les 45 mintoutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?
Réaction au retour du bus	aucunecomme en cas de double-clic (immédiatement)comme en cas de double-clic (après 5 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation immédiatement ou avec temporisation.La valeur à envoyer dépend de la
Désignation	Valeurs	Description
	comme en cas de double-clic(après 10 s)comme en cas de double-clic(après 15 s)	valeur paramétrée pour un double-clic.
Comportement à l'activation du verrouillage	ignorer le verrouillageaucune réactioncomme en cas de double-clic	La fonction de verrouillage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de double-clic.
Comportement à la désactivation du verrouillage	aucune réactioncomme en cas de double-clic	Ne pas réagir à la désactivation du verrouillage.Réagir comme en cas de double-clic.

8 Commande

8.1 Commande manuelle par boutons

Une commande forcée du détecteur est possible avec des boutons ou d'autres instructions de niveau supérieur. Les boutons peuvent être des boutons-poussoirs externes ou le bouton intégré pour la commande de l'éclairage. Il est important de savoir que si le bouton intégré pour la commande de l'éclairage est utilisé, aucun objet d'entrée séparé de bouton poussoir n'est nécessaire. Si des boutons-poussoirs externes sont utilisés, il existe pour cela des objets d'entrée de bouton-poussoir séparés.

La commande manuelle concerne exclusivement les sorties éclairage. Les sorties CVC, surveillance de pièce et luminosité ne sont pas influencées par la commande manuelle.

Les exemples suivants du chapitre Commande se réfèrent à une utilisation avec des boutons externes. Si le bouton intégré est utilisé, les objets d'entrée ne sont pas nécessaires. La fonction reste toutefois identique.

8.2 Commande manuelle (bouton-poussoir externe) avec la fonction Commutation sans éclairage variable

Si l'éclairage est commandé manuellement avec la fonction Éclairage = Commuter l'éclairage (bouton-poussoir externe), le détecteur se comporte comme suit :

Commande avec bouton	Comportement de l'éclairage / du détecteur
Télégramme MARCHE	L'éclairage s'allume avec un télégramme MARCHE sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). En cas de présence, l'éclairage reste activé pendant une durée de 30 minutes. La mesure de la lumière est désactivée. Une fois les 30 minutes écoulées, la mesure de luminosité est réactivée. Un télégramme ARRÊT est envoyé en cas de luminosité suffisante.Si les personnes quittent la pièce avant l'écoulement des 30 minutes, la lumière s'éteint tout à fait normalement après écoulement de la temporisation.
Télégramme ARRÊT	L'éclairage s'éteint avec un télégramme ARRÊT sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). L'éclairage reste désactivé tant qu'une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode commutation normal.

8.3 Commande manuelle (bouton-poussoir externe) avec la fonction Commutation avec éclairage variable

Si l'éclairage est commandé manuellement avec la fonction Éclairage = Commuter l'éclairage et Éclairage dimmable en mode commutation = oui, le détecteur se comporte comme suit :

Commande avec bouton	Comportement de l'éclairage/du détecteur
Télégramme MARCHE	L'éclairage s'allume avec un télégramme MARCHE sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). En cas de présence, l'éclairage reste activé pendant une durée de 30 minutes. La mesure de la lumière est désactivée. Une fois les 30 minutes écoulées, la mesure de luminosité est réactivée. Un télégramme ARRÊT est envoyé en cas de luminosité suffisante.Si les personnes quittent la pièce avant l'écoulement des 30 minutes, la lumière s'éteint tout à fait normalement après écoulement de la temporisation.
Télégramme de variation (4 bits)	L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Éclaircir/Obscurcir, bouton externe (obj. 4 ou 31). L'éclairage reste sur la valeur de variation réglée pour la durée paramétrée Durée de la commande manuelle forcée.
Télégramme de valeur (1 octet)	L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Envoyer la valeur, bouton externe (obj. 6 ou 33). L'éclairage reste sur la valeur envoyée tant qu'une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode commutation normal.
Télégramme ARRÊT	L'éclairage s'éteint avec un télégramme ARRÊT sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). L'éclairage reste désactivé tant qu'une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode commutation normal.

8.4 Commande manuelle (bouton-poussoir externe) avec la fonction Régulation à lumière constante

Si l'éclairage est commandé manuellement avec la fonction Éclairage = régulation à lumière constante, le détecteur se comporte comme suit :

Commande avec bouton	Comportement de l’éclairage / du détecteur
Télégramme MARCHE	L’éclairage s’allume avec un télégramme MARCHE sur l’objet C1 ou C2 Entrée d’éclairage – Commuter, bouton externe (obj. 2 ou 29). La régulation à lumière constante est activée. Le détecteur régule l’éclairage en fonction de la luminosité. Les deux canaux C1/C2 sont toujours activés en même temps.
Télégramme de variation (4 bits)	L’éclairage est varié avec un télégramme de variation sur l’objet C1 ou C2 Entrée d’éclairage – Éclaircir/Obscurcir, bouton externe (obj. 4 ou 31).school :La régulation à lumière constante est provisoirement interrompue via la variation manuelle. La valeur de consigne reste inchangée.office :La régulation à lumière constante reste temporairement activée à la valeur de la luminosité actuelle (nouvelle valeur de consigne) après la variation manuelle. Au terme de la temporisation, la valeur de consigne réglée est rétablie.
Télégramme de valeur (1 octet)	L’éclairage est varié avec un télégramme de variation sur l’objet C1 ou C2 Entrée d’éclairage – Envoyer la valeur, bouton externe (obj. 6 ou 33). L’éclairage reste sur la valeur envoyée tant qu’une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode régulation normal.
Télégramme ARRÊT	L’éclairage s’éteint avec un télégramme ARRÊT sur l’objet C1 ou C2 Entrée d’éclairage – Commuter, bouton externe (obj. 2 ou 29). L’éclairage reste désactivé tant qu’une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode régulation normal.

8.5 Commande manuelle (bouton-poussoir externe) avec la fonction Régulation à lumière constante sans influence de la présence

Si l'éclairage est commandé manuellement avec la fonction Éclairage = régulation à lumière constante sans influence de la présence, le détecteur se comporte comme suit :

Commande avec bouton	Comportement de l'éclairage/du détecteur
Télégramme MARCHE	L'éclairage s'allume avec un télégramme MARCHE sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). La régulation à lumière constante est activée. Le détecteur régule l'éclairage en fonction de la luminosité. Les deux canaux C1/C2 sont toujours activés en même temps.
Télégramme de variation (4 bits)	L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Éclaircir/Obscurcir, bouton externe (obj. 4 ou 31).school :La régulation à lumière constante est interrompue via la variation manuelle jusqu'à une nouvelle activation du régulateur avec l'objet C1, C2 Lumière Régulation à lumière constante – Activer/Désactiver(obj. 39) ou Scène extérieure – Réceptionner (obj. 47). La valeur de consigne reste inchangée. La valeur de consigne reste inchangée.office :La régulation à lumière constante reste activée à la valeur de luminosité actuelle (nouvelle valeur de consigne) après la variation manuelle. À la désactivation du régulateur avec l'objet C1, C2 Lumière Régulation à lumière constante – Activer/Désactiver(obj. 39) ou Scène extérieure – Réceptionner (obj. 47), la valeur de consigne réglée est rétablie.
Télégramme de valeur (1 octet)	L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Envoyer la valeur, bouton externe (obj. 6 ou 33). L'éclairage reste sur la valeur envoyée jusqu'à ce que la régulation soit activée via l'objet C1, C2 Lumière Régulation à lumière constante – Activer/Désactiver(obj. 39) ou Scène extérieure – Réceptionner (obj. 47).
Télégramme ARRÊT	L'éclairage s'éteint avec un télégramme ARRÊT sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). L'éclairage reste éteint jusqu'à ce que la régulation soit activée via l'objet C1, C2 Lumière Régulation à lumière constante – Activer/Désactiver(obj. 39) ou Scène extérieure – Réceptionner (obj. 47).

8.6 Commande manuelle (bouton-poussoir externe) lors de l'utilisation de deux sorties Éclairage C1, C2

Lors de l'utilisation des deux canaux C1, C2 Éclairage, un bouton séparé avec une adresse de groupe séparée pour chacun des deux canaux Éclairage doit être utilisé pour la commande manuelle forcée. Il est également possible d'utiliser le bouton intégré I1 pour la commande de l'éclairage. Pour cela, il faut sélectionner Fonction = piloter directement les canaux de lumière C1 et C2. Dans ce cas, aucune adresse de groupe séparée n'est nécessaire, car les objets sont déjà reliés en interne.

Avec le Mode de fonctionnement Éclairage = commuter l'éclairage, la lumière peut être allumée et éteinte séparément avec chacun des deux canaux C1, C2.

Avec le Mode de fonctionnement Éclairage = régulation à lumière constante, les deux canaux C1, C2 allument toujours la lumière dès qu'un des deux boutons est actionné. Important :

l'activation d'un seul des deux groupes d'éclairage n'est pas possible. En revanche, chaque canal peut être désactivé séparément en cas de régulation à lumière constante.

Les canaux C1, C2 Éclairage peuvent être dimmés séparément.

9 Commutation parallèle

Il est possible de monter en parallèle plusieurs détecteurs dans des pièces plus grandes. Ainsi, votre zone commune de détection de présence est plus importante.

9.1 Commutation parallèle maître-esclave

Un « maître dans une commutation parallèle » peut être raccordé à plusieurs « esclaves ». Pour cela, les déclencheurs Sortie des esclaves sont reliées avec le déclencheur Entrée du maître. Les esclaves fournissent uniquement l'information de présence relative à leur zone de détection. Le maître est chargé de la mesure de luminosité et de la gestion de tous réglages des paramètres.

9.2 Commutation parallèle maître-maître

Il est possible de relier plusieurs «maîtres dans une commutation parallèle » entre eux. La détection de présence s'effectue de façon commune, tandis que la mesure de luminosité, les réglages des paramètres et la commande de l'éclairage sont traités individuellement par chaque maître. Il en résulte plusieurs sorties d'éclairage avec leur propre mesure de luminosité, mais une détection de présence commune.

9.3 Charge de télégrammes en cas de commutation parallèle

En cas commutation parallèle, chaque maître dans une commutation parallèle et chaque esclave envoient un télégramme toutes les 5 s max. tant qu'une personne se trouve dans la zone de détection. Afin de baisser la charge de télégrammes, l'intervalle entre deux télégrammes peut être augmenté à 5 minutes. Le temps de cycle par défaut est de 30 s.

Afin d'éviter une désactivation inopinée, il faut veiller à ce que la temporisation sélectionnée ne soit jamais inférieure à l'intervalle entre deux télégrammes.

La commutation parallèle est compatible avec tous les détecteurs KNX de Theben. Cela signifie que même des détecteurs avec un objet de déclencheur commun (déclencheur Entrée/Sortie) peuvent être connectés entre eux avec l'objet déclencheur Entrée ou avec l'objet déclencheur Sortie.

10 Valeur de commutation de la luminosité/Valeur de consigne de la luminosité

10.1 Réglage de la valeur de commutation/de consigne de la luminosité

La valeur de commutation/de consigne de la luminosité définit la luminosité minimale souhaitée. La luminosité actuelle dominante est mesurée en dessous, devant le détecteur. Si la luminosité dominante est inférieure à la valeur de consigne, l'éclairage est allumé, tant qu'une présence est détectée.

Le facteur de correction de pièce est une mesure permettant de faire la différence entre les mesures de luminosité au niveau du mur et du sol.

La valeur de mesure de la luminosité mesurée au mur varie en fonction de l'emplacement de montage, de l'incidence de la lumière, de la position du soleil, de la météo, des propriétés de réflexion de la pièce et du mobilier.

La mesure de luminosité du détecteur est adaptée aux conditions de la pièce grâce au facteur de correction de pièce. La valeur de luminosité du détecteur est ainsi mise à l'échelle par rapport à la valeur mesurée par le luxmètre ① sur la surface située en dessous du détecteur.

Voir le paramètre Facteur de correction de pièce.

① 0.5 m theSense B

Valeur de luminosité au niveau du mur Facteur de correction de pièce = ____ Valeur de luminosité au sol

10.2 Équilibrage de la mesure de luminosité

Avec la télécommande via appli « theSenda B » et l'application « theSenda Plug » :

Connector la télécommande « theSenda B » à l'application correspondante « theSenda Plug ».
Sélectionner le type de détecteur correspondant et charger le jeu de paramètres.
Sélectionner le paramètre .

1. Avec la télécommande theSenda B

Régler theSenda B conformément au schéma et s'éloigner de quelques pas de l'emplacement de mesure afin de ne pas influencer la mesure de la luminosité.
Appuyer sur OK.
→ Une nouvelle fenêtre avec la valeur de mesure de la luminosité apparaît. On peut reprendre cette valeur.
Appuyer sur OK.
Important : presser la touche d'envoi (♀). La mesure de luminosité est ensuite calibrée.

2. Avec un luxmètre

Placer ou orienter le luxmètre conformément au schéma et relever la valeur lux.
Appuyer sur « Saisie » dans l'application.
→ Une nouvelle fenêtre apparaît.
Saisir la valeur lux et appuyer sur OK.
→ La valeur de mesure de luminosité apparaît à l'écran.
Important : presser la touche d'envoi (☐). La mesure de luminosité est ensuite calibrée.
→ Le facteur de correction de pièce est calculé automatiquement. Les valeurs autorisées se situent entre 0,05 et 2,0. Les valeurs calculées ou entrées, situées en dehors de la plage autorisée sont ramenées à la valeur limite correspondante.
→ Le facteur de correction de pièce calculé est repris.

Il est également possible d'équilibrer la mesure de luminosité via l'ETS. Il faut pour cela que le paramètre Régler la valeur de mesure de la luminosité via le bus a été réglé sur oui. La valeur d'éclairement lumineux (lux) mesurée est transmise via l'objet 18 au détecteur (valeur de mesure de la luminosité C1).

Le facteur de correction de pièce est ainsi calculé automatiquement. Les valeurs autorisées se situent entre 0,05 et 2,0. Les valeurs calculées dépassant la plage autorisée sont automatiquement rétablies à la valeur limite correspondante.

Le facteur de correction de pièce calculé est immédiatement enregistré. Le facteur de correction de pièce peut être consulté via l'objet 19.

La valeur standard du facteur de correction de pièce est égale à 0,3 et convient à la majorité des applications.

La sensibilité du capteur de lumière aux modifications de la luminosité est influencée par la modification du facteur de correction de pièce.

11 Effet halo

Avec l'effet halo, la lumière accompagne l'utilisateur dans la zone dans laquelle il se trouve. Les zones adjacentes augmentent l'intensité lumineuse d'orientation jusqu'à un seuil déterminé. Une meilleure orientation est ainsi assurée. Si la personne se déplace dans la pièce, la lumière accompagne la personne comme un halo.

Exemple, couloir :

De nouveaux objets de déclenchement sont disponibles pour l'envoi et la réception du statut de mouvement :

Objet 62, effet halo Sortie, envoyer le statut de mouvement Objet 63, effet halo Entrée, recevoir le statut de mouvement

Ils peuvent être couplés à des zones avoisinantes. Dès qu'un signal de halo est reçu et dès qu'aucun mouvement n'a été détecté dans cette zone, les canaux de lumière passent, dans ces zones, à la valeur de variation de halo réglée.

Vous trouverez un exemple pour l'effet halo avec les paramétrages et les liens d'objets nécessaires au chapitre Exemples d'application.

12 Modes test

theMura P180 KNX e theMura P180 2.20 KNX disposent de deux modes de test :

• Mode test de la présence
• Mode test de l'éclairage

12.1 Mode test de la présence

Le mode test de la présence sert à vérifier la détection de présence et la commutation parallèle.

Activer

- Instruction de commande test de la présence « ON » avec l'appli « theSenda Plug » ou la télécommande d'install ☑on « theSenda P », touche ..- Télégramme MARCHE via l'objet de bus 75.Le mode test de la présence peut toujours être activé.

Terminer

Suivi d'un redémarrage :- Instruction de commande test de la présence « OFF » avec l'appli « theSenda Plug »- Télégramme ARRÊT via l'objet de bus 75.- Panne secteur, d'où une phase Powerup.- Automatique après le temps réglé dans l'ETS, paramètre Activation du mode test- Instruction de commande redémarrage avec l'appli « theSenda Plug »- Réinitialisation avec theSen ➕ P, touche .Sans redémarrage :- Activation du test de l'éclairage avec l'appli « theSenda Plug »

Affichage LED État des canaux	Description
Marche	En cas de mouvement, la LED est allumée et les canaux C1 et C2 s'activent.
Arrêt	Après suppression du mouvement, la LED s'éteint et les canaux C1, C2 se désactivent au bout de 10 s env.

Comportement lors du test

• La mesure de luminosité est désactivée et la sortie de lumière ne réagit pas à la luminosité.
• Le détecteur réagit comme en mode de fonctionnement automatique, même si le mode semi-automatique est sélectionné.
• Le mode de fonctionnement Éclairage passe sur Commuter, si le mode de fonctionnement Éclairage est réglé sur régulation à lumière constante. La lumière n'est pas régulée.
• Éclairage en « Marche » en cas de mouvement ; Éclairage à l'« Arrêt » en cas d'absence.
• Les canaux C1, C2 Éclairage ont une temporisation fixe de 10 s.
• Les canaux C4, C5, CVC et C6 Surveillance de pièce réagissent de manière inchangée, comme en fonctionnement normal.
• Capteur acoustique désactivé.

Instructions et paramètres modifiables

En mode de test de la présence, il est possible d'exécuter les instructions suivantes à l'aide de l'appli « theSenda Plug » :

• Terminer le test de la présence.
• Activer le test de l'éclairage.
• Modifier la sensibilité de détection.

La sensibilité de détection choisie (niveau 1 à 3) n'est pas modifiée par l'activation du mode test de la présence. Cette sensibilité, qui reste inchangée même après un redémarrage, peut néanmoins être adaptée au cours du test. À la fin du mode test, le détecteur exécute un redémarrage.

12.2 Mode test de l'éclairage

Le mode test de l'éclairage est utilisé pour le contrôle de la valeur de commutation/de consigne de la luminosité (seuil de luminosité).

Activer

- Instruction de commande test de la lumière « ON » avec l'appli « theSenda Plug ».- Télégramme MARCHE via l'objet de bus 76.Le mode test de l'éclairage peut toujours être activé.

Terminer

Suivi d'un redémarrage :- Instruction de commande test de la lumière « OFF » avec l'appli « theSenda Plug »- Télégramme ARRÊT via l'objet de bus 76.- Panne secteur, d'où une phase Powerup- Automatique après le temps réglé dans l'ETS, paramètre Activation du mode test- Instruction de commande redémarrage avec l'appli « theSenda Plug »- Réinitialisation avec theSenda P, touche ⚫ .Sans redémarrage :- Activation du test de la présence avec l'appli « theSenda Plug »

Affichage LED État des canaux	Description
Clignotement, 5 s allumée/0,3 s éteinte	La LED clignote aussi longtemps que le mode test de la lumière est activé.

Comportement lors du test

Le détecteur se comporte à 100 % comme en fonctionnement normal. Seule sa réaction à la éclaircir/obscurcir est plus rapide. Le seuil de luminosité et le comportement adaptatif peuvent donc être contrôlés.

Toutes les fonctions et tous les paramètres sélectionnés restent inchangés.

Instructions et paramètres modifiables

En mode test de l'éclairage, il est possible d'exécuter les instructions suivantes à l'aide de l'appli « theSenda Plug » :

• Terminer le test de l'éclairage.
• Valeur de consigne de la luminosité pour le canal C1 Éclairage
• Activer le test de la présence
• Valeur de mesure de la luminosité C1

À la fin du mode test de l'éclairage, le détecteur exécute un redémarrage.

Ne jamais provoquer l'activation du détecteur avec une lampe de poche. Le détecteur va alors programmer ce comportement. Les seuils de commutation pour l'éclairage et les valeurs d'hystérésis s'en trouveront alors faussés. Pour simuler ce comportement, il est préférable d'éclairer la zone située sous le détecteur ou d'actionner les stores. Pour procéder à une nouvelle tentative, réactiver le mode test de l'éclairage.

13 Rétablir l'appareil à l'état de livraison

Le détecteur est livré avec des réglages de base. Il est possible de rétablir ces réglages de base.

• Mettre le potentiomètre MODE sur la butée droite (on).
  Presser le bouton intégré. Pour cela, il n'est pas obligatoire de poser le cache-bouton. Enclencher en même temps la tension du bus.
  Relâcher le bouton au bout de quelques secondes.
  Les réglages de base sont de nouveau repris.
• Mettre le potentiomètre MODE sur off.

14 Télécommande de l'utilisateur theSenda S

Voir également la notice d'utilisation theSenda S.

14.1 Caractéristiques de performance de la télécommande theSenda S

La télécommande de l'utilisateur theSenda S permet une commutation et une variation conviviales de l'éclairage avec le détecteur de présence theMura P180 KNX e theMura P180 2.20 KNX. theSenda S dispose de deux canaux dédiés à la commande de groupes d'éclairage, de stores ou de canaux externes avec commutation et variation. theSenda S offre également la possibilité de mémoriser deux scènes de lumière différentes et de les rappeler à tout moment par simple pression d'une touche.

14.2 Combinaison du détecteur et de theSenda S

Les canaux du détecteur et les canaux de la télécommande theSenda S sont reliés par une adresse de groupe IR. Pour faire le lien, 2 adresses de groupe IR sont disponibles.

Pour qu'un groupe d'éclairage puisse être commandé, l'adresse de groupe IR du canal du détecteur et celle du canal theSenda S doivent concorder.

Avec la sélection des adresses de groupe IR, il est possible de séparer les uns des autres des détecteurs adjacents commandés par la télécommande de l'utilisateur theSenda S. Les adresses de groupe IR I et II sont attribuées de manière fixe sur la télécommande de l'utilisateur theSenda S sur 4 touches et ne peuvent pas être modifiées. Vous trouverez de plus amples informations dans la mode d'emploi theSenda S.

14.3 Exemples d'adresses de groupe IR réglées

14.3.1 Un détecteur de présence, deux canaux de lumière

Description

La télécommande de l'utilisateur theSenda S permet la commande manuelle de deux canaux de lumière d'un détecteur de présence.Le canal 1 de la télécommande theSenda S commande le canal C1 Éclairage du détecteur de présence.Le canal 2 de la télécommande theSenda S commande le canal C2 Éclairage du détecteur de présence.

Appareils

theMura P180 KNX (2069655) theSenda S (9070911)

Aperçu	Maître	Canal	Adr. gr. IR
		Canal C1 Éclairage	I
		Canal C2 Éclairage	II

theMura P180 KNX, maître :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/
	Canal C2 - Éclairage	//

Canal 1 Canal 2

14.3.2 Deux détecteurs de présence, chacun avec un canal de lumière et des stores

Description

La télécommande de l'utilisateur theSenda S permet la commande manuelle du canal de lumière de chacun des deux détecteurs de présence et du canal Store d'un détecteur de présence.Le canal 1 de la télécommande theSenda S commande les canaux C1 Éclairage respectifs des deux détecteurs de présence. Étant donné que les deux canaux de lumière sont commandés avec la même adresse de groupe IR, une influence réciproque des canaux de lumière est possible. Il convient de viser avec précision le détecteur de présence correspondant avec la télécommande de l'utilisateur. Les signaux IR peuvent en outre être déviés dans la pièce et par conséquent, être réceptionnés par d'autres détecteurs de présence.Le canal 2 de la télécommande theSenda S commande les stores via le détecteur de présence maître 2. Les ordres du canal 2 sont ignorés par le maître 1.

Appareils

theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658) theSenda S (9070911)

Aperçu	Adr. gr. IR	Canal	Canal	Adr. gr. IR
	I	Canal C1 Éclairage	Canal C1 Éclairage Store externe 2	I II
		Maître 1	Maître 2

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 1 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 2 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/
	Store externe 2	//

14.3.3 Deux détecteurs de présence, deux canaux de lumière

Description

La télécommande de l'utilisateur theSenda S permet la commande manuelle d'un canal de lumière de chacun des deux détecteurs de présence.Le canal 1 de la télécommande theSenda S pilote le canal C1 Éclairage du détecteur de présence maître 1.Le canal 2 de la télécommande theSenda S pilote le canal C1 Éclairage du détecteur de présence maître 2.Les canaux de lumière du détecteur de présence ne sont pas influencés mutuellement par des ordres de theSenda S.

Appareils

theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658) theSenda S (9070911)

Aperçu	Adr. gr. IR	Canal	Canal	Adr. gr. IR
	I	Canal C1 Éclairage	Canal C1 Éclairage	II
		Maître 1	Maître 2

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 1 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 2 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	//

14.3.4 Deux détecteurs de présence, avec un et deux canaux de lumière internes

Description

Les canaux de lumière de deux détecteurs de présence sont influencés séparément par deux télécommandes de l'utilisateur theSenda S.Le canal 1 de la télécommande theSenda S 1 commande le canal C1 Éclairage du détecteur de présence maître 1.Le canal 1 de la télécommande theSenda S 2 pilote le canal C1 Éclairage du détecteur de présence maître 2. Le canal 2 de la télécommande theSenda S 2 commande le canal C2 Éclairage du détecteur de présence maître 2.

Appareils

theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658) theSenda S (9070911)

Aperçu	Adr. gr. IR	Canal	Canal	Adr. gr. IR
	I	Canal C1 Éclairage	Canal C1 Éclairage	I
			Canal C2 Éclairage	II
		Maître 1	Maître 2
		theSenda S 1	theSenda S 2

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 1 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 2 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/
	Canal C2 - Éclairage	//

15 Télécommande de l'utilisateur theSenda B

Voir également la notice d'utilisation theSenda B.

15.1 Caractéristiques de performance de la télécommande theSenda B

La télécommande de l'utilisateur theSenda B permet une commutation et une variation conviviales de l'éclairage avec le détecteur de présence theMura P180 KNX. theSenda B dispose de trois canaux dédiés à la commande de groupes d'éclairage, de stores ou de canaux externes avec commutation et variation. theSenda B offre également la possibilité de mémoriser deux scènes de lumière différentes et de les rappeler à tout moment par simple pression d'une touche.

De nombreux détecteurs de présence et de mouvement ainsi que les projecteurs à LED theLeda D peuvent être programmés et commandés de manière simple, rapide et sûre en interaction avec la télécommande theSenda B et l'application theSenda Plug. L'application est préinstallée sur l'ensemble des détecteurs de présence et de mouvement utilisables à distance de Theben. Les modèles nouveaux ou remaniés de détecteurs sont automatiquement mis à jour. Les dernières avancées sont ainsi toujours prises en compte.

Paramétrage et recherche de détecteurs flexible

Avec la recherche automatique, l'installateur trouve directement le détecteur approprié. Ou bien par le biais de la fonction de filtrage. En outre, la recherche de détecteurs peut être lancée dans les jeux de paramètres enregistrés. L'interface intuitive permet de programmer tous les détecteurs en quelques clics. L'assistance au paramétrage comprend des fonctions d'aide graphiques et textuelles ainsi que des animations. Dans le cas des détecteurs à grand volume de fonctions tels les détecteurs de présence DALI, theSenda Plug simplifie et accélère la programmation.

Les jeux de paramètres peuvent être sauvegardés et désignés de manière personnalisée. Cela simplifie les répétitions, notamment en cas d'utilisation dans plusieurs bâtiments. Les jeux de paramètres peuvent également être créés à l'avance avec theSenda Plug puis transférés ultérieurement lors de la mise en service. Les jeux de paramètres peuvent être exportés, par e-mail par exemple, pour l'archivage ou la gestion.

Une interaction optimale avec la télécommande theSenda B

Pendant le paramétrage des détecteurs via l'application theSenda Plug, les données programmées par l'intermédiaire de la télécommande theSenda B sont transmises par infrarouge aux détecteurs correspondants. La communication entre l'application et la télécommande s'effectue par Bluetooth. Le point fort : theSenda B est dotée d'un luxmètre intégré permettant l'équilibrage facile et confortable de la mesure de luminosité. Les valeurs lux mesurées sont transmises via Bluetooth à l'application theSenda Plug. Grâce au support mural et de table fourni, la télécommande est toujours à portée de main.

Integriertes Luxmeter! Bluetooth' Infrarot

15.2 Combinaison du détecteur de présence et de la télécommande theSenda B

Les canaux du détecteur de présence et les canaux de la télécommande theSenda B sont reliés par une adresse de groupe IR. Pour faire le lien, 8 adresses de groupe IR sont disponibles. Pour qu'un groupe d'éclairage puisse être commandé, l'adresse de groupe IR du canal du détecteur de présence et celle du canal theSenda B doivent concorder. Avec la sélection des adresses de groupe IR, il est possible de séparer les uns des autres des détecteurs adjacents commandés par la télécommande de l'utilisateur theSenda B. Les adresses de groupe IR sur la télécommande de l'utilisateur theSenda B peuvent être attribuées en toute flexibilité aux canaux 1 à 3 et aux scènes 1 et 2. Le réglage peut simplement être effectué via l'appli « the Senda Plug » dans le menu « Configure theSenda B ». Il est possible de sélectionner des adresses de groupe IR entre I à VIII. Plusieurs adresses de groupe IR peuvent être aussi attribuées aux canaux et scènes. La télécommande de l'utilisateur theSenda B est livrée avec les réglages d'usine suivants :

• Canal Éclairage 1 : adresse de groupe IR I
• Canal Éclairage 2 : adresse de groupe IR II
• Canal Éclairage 3 : adresse de groupe IR III
- Scène 1 : adresse de groupe IR I, II et III
- Scène 2 : adresse de groupe IR I, II et III

15.2.1 Un détecteur de présence, deux canaux de lumière

Description

La télécommande de l'utilisateur theSenda B permet la commande manuelle de deux canaux de lumière d'un détecteur de présence.Le canal 1 de la télécommande theSenda B commande le canal C1 Éclairage du détecteur de présence.Le canal 2 de la télécommande theSenda B commande le canal C2 Éclairage du détecteur de présence.

Appareils

theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658) theSenda B (9070985)

Aperçu	Maître	Canal	Adr. gr. IR
		Canal C1 Éclairage	I
		Canal C2 Éclairage	II

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/
	Canal C2 - Éclairage	//

15.2.2 Deux détecteurs de présence, chacun avec un canal de lumière et des stores

Description

La télécommande de l'utilisateur theSenda B permet la commande manuelle du canal de lumière de chacun des deux détecteurs de présence et du canal Store d'un détecteur de présence.Le canal 1 de la télécommande theSenda B commande les canaux C1 Éclairage respectifs des deux détecteurs de présence. Étant donné que les deux canaux de lumière sont commandés avec la même adresse de groupe IR, une influence réciproque des canaux de lumière est possible. Il convient de viser avec précision le détecteur de présence correspondant avec la télécommande de l'utilisateur. Les signaux IR peuvent en outre être déviés dans la pièce et par conséquent, être réceptionnés par d'autres détecteurs de présence.Le canal 2 de la télécommande theSenda B commande les stores via le détecteur de présence maître 2. Les ordres du canal 2 sont ignorés par le maître 1.

Appareils

theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658) theSenda B (9070985)

Aperçu	Adr. gr. IR	Canal	Canal	Adr. gr. IR
	I	Canal C1 Éclairage	Canal C1 Éclairage Store externe 2	I II
		Maître 1	Maître 2

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 1 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 2 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/
	Store externe 2	//

15.2.3 Deux détecteurs de présence, deux canaux de lumière

Description

La télécommande de l'utilisateur theSenda B permet la commande manuelle du canal de lumière de chacun des deux détecteurs de présence.Le canal 1 de la télécommande theSenda B commande le canal C1 Éclairage du détecteur de présence maître 1.Le canal 2 de la télécommande theSenda B commande le canal C1 Éclairage du détecteur de présence maître 2.Les canaux de lumière du détecteur de présence ne sont pas influencés mutuellement par des ordres de theSenda B.

Appareils

theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658) theSenda B (9070985)

Aperçu	Adr. gr. IR	Canal	Canal	Adr. gr. IR
	I	Canal C1 Éclairage	Canal C1 Éclairage	II
		Maître 1	Maître 2

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 1 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 2 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	//

15.2.4 Deux détecteurs de présence, avec un et deux canaux de lumière internes

Description

Les canaux de lumière de deux détecteurs de présence sont influencés séparément par deux télécommandes de l'utilisateur theSenda B.Le canal 1 de la télécommande theSenda B 1 commande le canal C1 Éclairage du détecteur de présence maître 1.Le canal 1 de la télécommande theSenda B 2 pilote le canal C1 Éclairage du détecteur de présence maître 2. Le canal 2 de la télécommande theSenda S 2 commande le canal C2 Éclairage du détecteur de présence maître 2.

Appareils

theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658) theSenda B (9070985)

Aperçu	Adr. gr. IR	Canal	Canal	Adr. gr. IR
	I	Canal C1 Éclairage	Canal C1 Éclairage	I
			Canal C2 Éclairage	II
		Maître 1	Maître 2
		theSenda B 1	theSenda B 2

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 1 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 2 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/
	Canal C2 - Éclairage	//

15.2.5 Deux détecteurs de présence, deux canaux de lumière et stores

Description

La télécommande de l'utilisateur theSenda B permet la commande du canal de lumière de chacun des deux détecteurs de présence et du canal Store d'un détecteur de présence.Le canal 1 de la télécommande theSenda B commande le canal C1 Éclairage du détecteur de présence maître 1.Le canal 2 de la télécommande theSenda B commande le canal C1 Éclairage du détecteur de présence maître 2.Le canal 3 de la télécommande theSenda B commande les stores via le détecteur de présence maître 2.Les canaux de lumière du détecteur de présence et les stores ne sont pas influencés mutuellement par la télécommande theSenda B.

Appareils

theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658) theSenda B (9070985)

Aperçu	Adr. gr. IR	Canal	Canal	Adr. gr. IR
	I	Canal C1 Éclairage	Canal C1 Éclairage	II
			Store externe 2	III
		Maître 1	Maître 2

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 1 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	/

theMura P180 KNX ou theMura P180 2.20 KNX (2069658), maître 2 :

Page de paramètres	Paramètres	Réglage
Télécommande	Canal C1 - Éclairage	//
	Store externe 2	///

16 Outil de mise à jour

Une appli ETS à télécharger gratuitement est disponible pour la mise à jour du micrologiciel KNX. Des informations détaillées concernant la procédure figurent dans le document suivant :

Panne/Défaut	Cause
L'éclairage ne s'allume pas ou s'éteint en cas d'obscurité et de présence	L'éclairement lumineux est réglé sur une valeur trop basse (lux) ; le détecteur est en mode semi-automatique ; l'éclairage a été éteint manuellement au moyen d'un bouton-poussoir ou avec theSenda S/B ; la personne n'est pas dans la zone de détection ; un ou plusieurs obstacles bloquent la détection ; la temporisation est trop courte
L'éclairage s'allume en cas de présence malgré une luminosité suffisante	La luminosité est réglée sur une valeur trop élevée ; l'éclairage a été récemment allumé manuellement au moyen d'un bouton-poussoir ou de la télécommande (attendre 30 minutes) ; le détecteur est en mode test
L'éclairage ne s'éteint pas ou s'allume automatiquement sans aucune présence	Attendre la fin de la temporisation (auto-apprentissage) ; sources de perturbations thermiques dans la zone de détection : radiateur soufflant, ampoule/projecteur à halogène, objet en mouvement (p. Ex. rideaux devant une fenêtre ouverte) ; la phase de démarrage ne s'est pas déroulée sans erreur.
Défaut signalé par clignotement (3 fois par seconde)	- Défaut survenu au cours de la phase de démarrage ou du fonctionnement.- Appareil non opérationnel.

18 Exemples d'applications classiques

Ces exemples d'application servent d'aide à la planification et ne sont pas exhaustifs. Ils peuvent être complétés ou développés selon les besoins. Les réglages de paramètres par défaut ou personnalisés s'appliquent pour les paramètres non mentionnés ici.

18.1 Commutation de l'éclairage en fonction de la présence et de la luminosité

La fonction classique d'un détecteur de présente consiste en l'activation de l'éclairage uniquement lorsque des personnes sont présentes dans la pièce et lorsque la lumière naturelle n'est pas suffisante. Lorsque les personnes ont quitté la pièce ou lorsque le taux de lumière du jour a augmenté, l'éclairage s'éteint automatiquement.

18.1.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
- RMG 4 U (4930223)

18.1.2 Aperçu

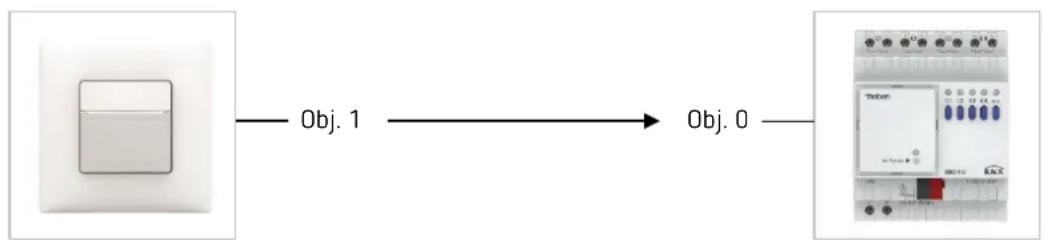

18.1.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	RMG 4 U	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie de lumière/Commuter	0	RMG 4 U Canal C1/Objet de commutation	Activation et désactivation de l'éclairage

18.1.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation individuelle
	Canal C1 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Commuter l'éclairage
	Mode de fonctionnement	Automatique
	Valeur de commutation de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)

RMG 4 U

Page de paramètres	Paramètres	Réglage
RMG 4 U Canal C1 : Sélection de la fonction	Type du module de base	RMG 4 U..
	Fonction	Commuter Marche/Arrêt
	Déclenchement de la fonction via	Objet de commutation

18.2 Commutation de l'éclairage en fonction de la présence et de la luminosité, avec deux groupes d'éclairage dans une pièce

Le détecteur de présence commute deux groupes d'éclairage, l'un est proche de la fenêtre, l'autre est situé à l'intérieur de la pièce. En raison d'un taux de lumière du jour plus important, le détecteur de présence éteint plus tôt le groupe d'éclairage proche de la fenêtre que celui à l'intérieur de la pièce.

18.2.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
• RMG 4 U (4930223)

18.2.2 Aperçu

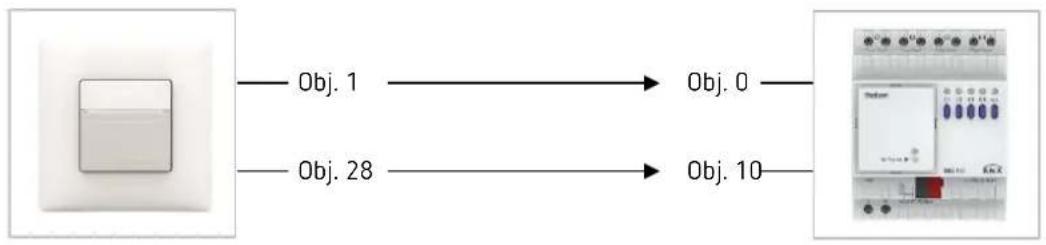

18.2.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	RMG 4 U	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie de lumière/Commuter	0	RMG 4 U Canal C1/Objet de commutation	Activation et désactivation de l'éclairage à proximité de la fenêtre
28	C2 Sortie de lumière/Commuter	10	RMG 4 U Canal C2/Objet de commutation	Activation et désactivation de l'éclairage à l'intérieur de la pièce

18.2.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation individuelle
	Canal C1 - Activer l'éclairage	oui
	Canal C2 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Commuter l'éclairage
	Mode de fonctionnement	Automatique
	Valeur de commutation de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)
Canal C2 Éclairage	Différence de luminosité par rapport au canal C1	20 % (selon la demande du client)

RMG 4 U

Page de paramètres	Paramètres	Réglage
RMG 4 U Canal C1 : Sélection de la fonction	Type du module de base	RMG 4 U..
	Fonction	Commuter Marche/Arrêt
	Déclenchement de la fonction via	Objet de commutation
RMG 4 U Canal C2 : Sélection de la fonction	Copier les paramètres principaux du canal C1	oui

18.3 Commutation de l'éclairage en fonction de la présence et de la luminosité, commande supplémentaire du chauffage

Outre la commutation d'un groupe d'éclairage en fonction de la présence et de la luminosité naturelle, la commande du chauffage est également commandée via le détecteur de présence. Si un mouvement est détecté, le mode de fonctionnement CVC respectif est envoyé. La sortie est configurée avec une temporisation à l'enclenchement.

La sonde de température intégrée mesure la température ambiante afin de la régler sur la température de consigne souhaitée.

18.3.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
- RMG 4 U (4930223) - HME 6 T (4930245) } Combinaison MIX

18.3.2 Aperçu

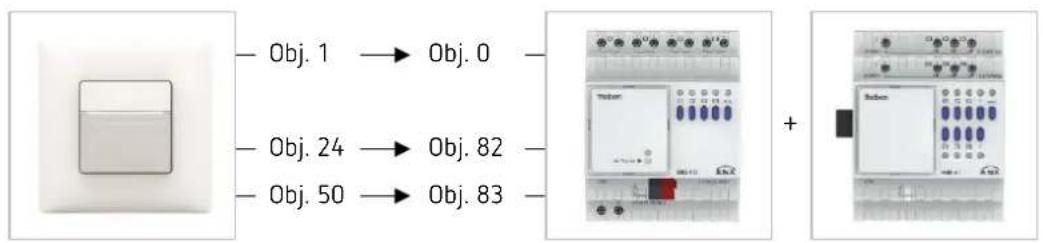

Obj. 1 → Obj. 0 Obj. 24 → Obj. 82 Obj. 50 → Obj. 83 +

18.3.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	Combinaison MIX	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie de lumière/Commuter	0	RMG 4 U Canal C1/Objet de commutation	Activation et désactivation de l'éclairage
24	Valeur de la température/Envoyer la valeur	82	EM1 HME 6 T canal H1/Valeur réelle	Détermination de la valeur réelle
50	C4.1 CVC/Envoyer le mode de fonctionnement CVC	83	EM1 HME 6 T canal H1/Présélection du mode de fonctionnement	Adaptation du mode de fonctionnement

18.3.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation individuelle
	Canal C1 - Activer l'éclairage	oui
	Canal C4 - Activer CVC	oui
Canal C1 Éclairage	Fonction Lumière	Commuter l'éclairage
	Mode de fonctionnement	Automatique
	Valeur de commutation de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)
Canal C4 CVC	Temporisation à l'enclenchement CVC	selon la demande du client
	Temporisation CVC	selon la demande du client
Canal C4 CVC/Objets	Type de télégramme	Mode de fonctionnement CVC

Combinaison MIX RMG 4 U et module d'extension HME 6 T

Page de paramètres	Paramètres	Réglage
Généralités	Type du module de base	RMG 4 U..
	Type du 1er module d'extension	HME 6 T..
RMG 4 U Canal C1 : Sélection de la fonction	Fonction	Commuter Marche/Arrêt
	Déclenchement de la fonction via	Objet de commutation
HME 6 T Canal H1 : Sélection de la fonction	Fonction du canal	Régulateur de chauffage
	Paramètres div.	selon la demande du client

18.4 Commutation de l'éclairage en fonction de la présence et de la luminosité, en supplément : commande manuelle forcée par bouton-poussoir

Le détecteur de présence commute l'éclairage. En outre, l'éclairage peut être activé et désactivé manuellement avec un bouton-poussoir externe.

Lors de l'activation de l'éclairage avec le bouton-poussoir externe, l'utilisateur dispose de 30 minutes d'éclairage en cas de présence. Le détecteur de présence reprend ensuite la commande. Lors de la désactivation de l'éclairage avec le bouton-poussoir externe, l'éclairage reste désactivé tant qu'une présence est détectée par le détecteur de présence. Le détecteur de présence reprend la commande uniquement après écoulement de la temporisation.

En option, le détecteur de présence peut fonctionner en mode semi-automatique. Dans ce cas, l'éclairage doit toujours être activé manuellement, le détecteur n'active pas automatiquement l'éclairage. En cas de lumière du jour suffisante ou s'il n'y a personne, le détecteur de présence désactive l'éclairage comme habituellement.

18.4.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
• iON 102 (4969232)
- RMG 4 U (4930223)

18.4.2 Aperçu

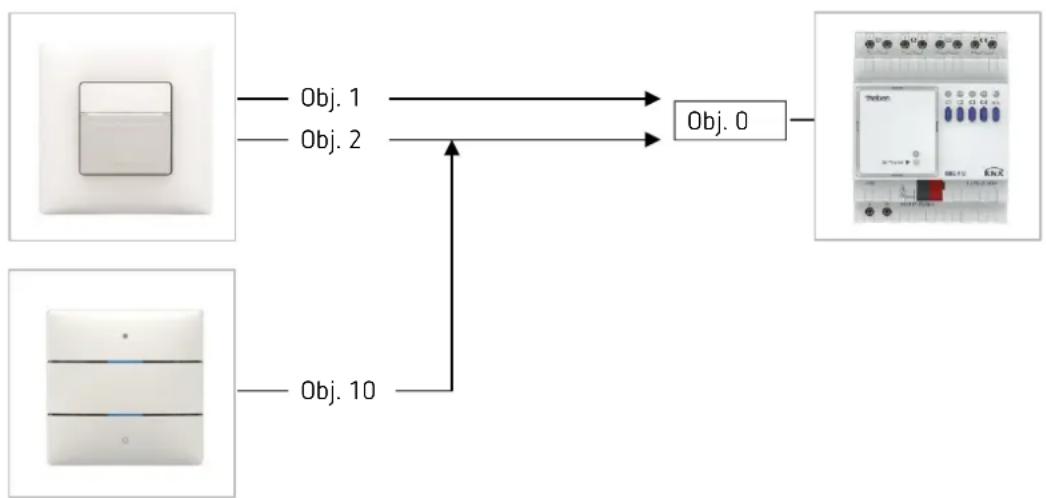

18.4.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	RMG 4 U	N°	iON 102
	Nom de l'objet/Fonction		Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie de lumière/Commuter	0	RMG 4 U CanalC1/Objet de commutation
2	C1 Entrée d'éclairage/Commuter, bouton externe	0	RMG 4 U CanalC1/Objet de commutation	10	Touche T1.1/Commuter

18.4.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation individuelle
	Canal C1 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Commuter l'éclairage
	Mode de fonctionnement	Automatique
	Valeur de commutation de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)

RMG 4 U

Page de paramètres	Paramètres	Réglage
RMG 4 U Canal C1 : Sélection de la fonction	Type du module de base	RMG 4 U..
	Fonction	Commuter Marche/Arrêt
	Déclenchement de la fonction via	Objet de commutation

iON 102

Page de paramètres	Paramètres	Réglage
Touche T1/Sélection de la fonction	Fonction	Bouton
Objet de bouton-poussoir 1	Type d'objet	Commuter
	Envoyer après une pression brève	Envoyer un télégramme
	Télégramme	Commuter

Si l'éclairage est piloté directement avec le bouton intégré I1, l'objet 2 n'est pas nécessaire. Pour les paramètres du bouton intégré I1, voir le chapitre Fonction Piloter directement le canal de lumière C1, C2 : commuter.

18.5 Régulation à lumière constante

Les détecteurs de présence avec régulation à lumière constante régulent l'éclairage en fonction de la lumière naturelle, lorsque des personnes sont présentes dans la pièce. Si le taux de lumière du jour diminue, l'intensité de la lumière artificielle est automatiquement augmentée par variation ; si le taux de lumière du jour augmente, l'intensité de la lumière artificielle est automatiquement diminuée par variation jusqu'à l'extinction. L'éclairage est automatiquement réglé sur la valeur de variation de veille si personne n'est dans la pièce.

18.5.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
• Passerelle DALI S64 KNX (4940301)

18.5.2 Aperçu

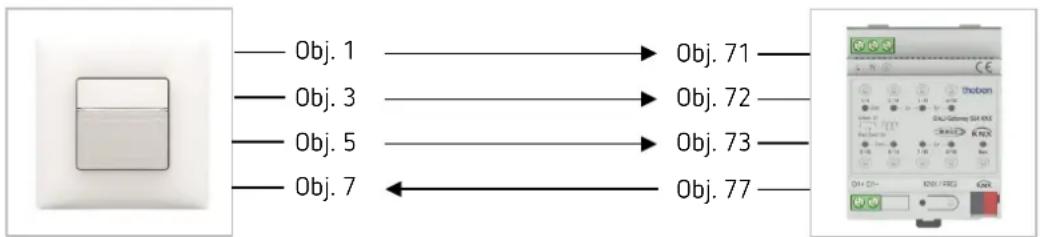

18.5.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	Passerelle DALI S64 KNX	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie de lumière/Commuter	71	G1 Commuter / Marche/Arrêt
3	C1 Sortie d'éclairage / Éclaircir/Obscurcir	72	G1 Variation / Éclaircir/Obscurcir
5	C1 Sortie d'éclairage / Envoyer la valeur	73	G1 Définir une valeur / Valeur
7	C1 Entrée d'éclairage / Valeur d'indication d'état	77	G1 État / Valeur

18.5.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation individuelle
	Canal C1 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Régulation à lumière constante
	Mode de fonctionnement	Automatique
	Valeur de consigne de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)
Canal C1 Éclairage/Réglages détaillés	Éclairage de veille	actif

Passerelle DALI S64 KNX

Page de paramètres	Paramètres	Réglage
G1	Mode de fonctionnement	Mode normal
	Fonction de l'objet supplémentaire	aucun objet
	Autorisation en mode anti-panique	Non
G1/Comportement	Valeur d'activation	100%
	Comportement à la mise en service	Variation sur la valeur en 10 secondes
	Valeur de désactivation	0%
	Comportement lors du réglage d'une valeur	Variation sur la valeur en 10 secondes
	Temps pour la variation	10 secondes
	Valeur max. pour la variation	100%
	Valeur min. pour la variation	0%
	Les valeurs min/max sont valables pour	Objet de variation
	Commutation par variation	Non

18.6 Régulation à lumière constante, en supplément : commande manuelle forcée par bouton-poussoir externe

Le détecteur de présence régule l'éclairage (voir l'exemple d'application de la régulation à lumière constante). En outre, l'éclairage peut être activé et varié manuellement avec un bouton-poussoir externe.

Une variation par bouton-poussoir interrompt la régulation. Le détecteur de présence reste sur la valeur de variation réglée tant qu'une présence est détectée. Lors de la désactivation de l'éclairage avec le bouton-poussoir, l'éclairage reste désactivé tant qu'une présence est détectée par le détecteur de présence. Le détecteur de présence reprend la commande uniquement après écoulement de la temporisation (seulement si comportement avec variation manuelle = school).

En option, le détecteur de présence peut fonctionner en mode semi-automatique. Dans ce cas, l'éclairage doit toujours être activé manuellement, le détecteur n'active pas automatiquement l'éclairage.

18.6.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
• iON 102 (4969232)
• Passerelle DALI S64 KNX (4940301)

18.6.2 Aperçu

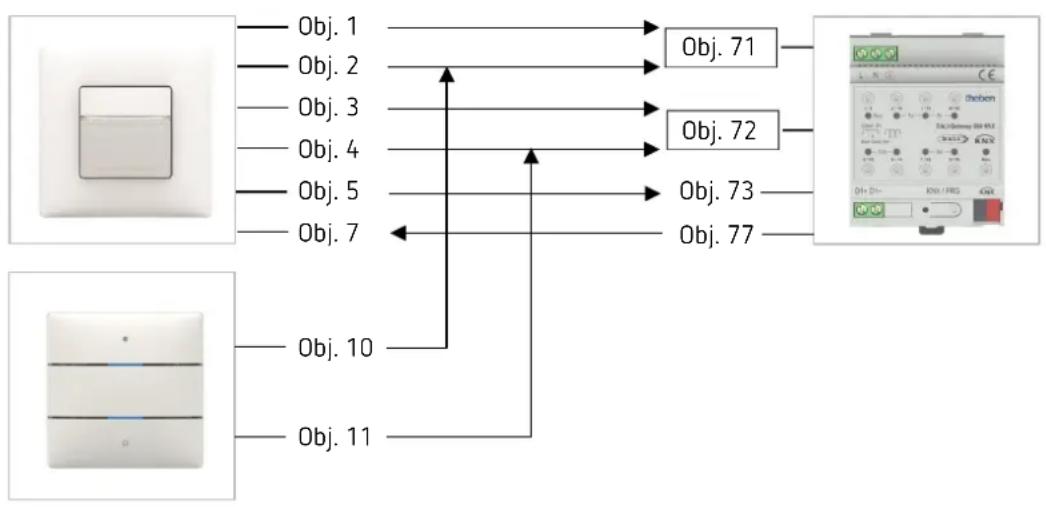

18.6.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	Passerelle DALI S64 KNX	N°	iON 2
	Nom de l'objet/Fonction		Nom de l'objet/Fonction		Nom de l'objet Fonction
1	C1 Sortie de lumière/Commuter	71	G1 Commuter / Marche/Arrêt
2	C1 Entrée d'éclairage/Commuter, bouton externe	71	G1 Commuter / Marche/Arrêt	10	Touche T1 / Commuter
3	C1 Sortie d'éclairage /Éclaircir/Obscurcir	72	G1 Variation / Éclaircir/Obscurcir
4	C1 Entrée d'éclairage / Éclaircir/Obscurcir, bouton externe	72	G1 Variation / Éclaircir/Obscurcir	11	Touche T1 / Éclaircir/Obscurcir
5	C1 Sortie d'éclairage / Envoyer la valeur	73	G1 Définir une valeur / Valeur
7	C1 Entrée d'éclairage / Valeur d'indication d'état	77	G1 État / Valeur

18.6.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation individuelle
	Canal C1 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Régulation à lumière constante
	Mode de fonctionnement	Automatique
	Valeur de consigne de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)

Passerelle DALI S64 KNX

Page de paramètres	Paramètres	Réglage
G1	Mode de fonctionnement	Mode normal
	Fonction de l'objet supplémentaire	aucun objet
	Autorisation en mode anti-panique	Non
G1/Comportement	Valeur d'activation	100%
	Comportement à la mise en service	Variation sur la valeur en 10 secondes
	Valeur de désactivation	0%
	Comportement lors du réglage d'une valeur	Variation sur la valeur en 10 secondes
	Temps pour la variation	10 secondes
	Valeur max. pour la variation	100%
	Valeur min. pour la variation	0%
	Les valeurs min/max sont valables pour	Objet de variation
	Commutation par variation	Non

iON 102

Page de paramètres	Paramètres	Réglage
Touche T1/Sélection de la fonction	Fonction	Varier
Varier	Réaction à bref/long	Commande à une touche

Si l'éclairage est piloté directement avec le bouton intégré I1, les objets 2 et 4 ne sont pas nécessaires. Pour les paramètres du bouton intégré I1, voir le chapitre Fonction Piloter directement le canal de lumière C1, C2 : varier.

18.7 Régulation à lumière constante avec deux groupes d'éclairage

La régulation à lumière constante régule l'éclairage en fonction de la lumière naturelle (voir l'exemple d'application de la Régulation à lumière constante).

Pour une meilleure utilisation de la lumière naturelle à proximité de la fenêtre, l'éclairage est subdivisé en deux groupes d'éclairage. Les deux groupes d'éclairage sont toujours activés et réglés ensemble.

18.7.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
• Passerelle DALI S64 KNX (4940301)

18.7.2 Aperçu

Obj. 1 Obj. 3 Obj. 5 Obj. 7 Obj. 28 Obj. 30 Obj. 32 Obj. 33 Obj. 71 Obj. 72 Obj. 73 Obj. 77 Obj. 99 Obj. 100 Obj. 101 Obj. 105

18.7.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	Passerelle DALI S64 KNX	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie de lumière/Commuter	71	G1 Commuter / Marche/Arrêt
3	C1 Sortie d'éclairage / Éclaircir/Obscurcir	72	G1 Variation / Éclaircir/Obscurcir
5	C1 Sortie d'éclairage / Envoyer la valeur	73	G1 Définir une valeur / Valeur
7	C1 Entrée d'éclairage / Valeur d'indication d'état	77	G1 État / Valeur
28	C2 Sortie de lumière/Commuter	99	G2 Commuter / Marche/Arrêt
30	C2 Sortie d'éclairage / Éclaircir/Obscurcir	100	G2 Variation / Éclaircir/Obscurcir
32	C2 Sortie d'éclairage / Envoyer la valeur	101	G1 Définir une valeur / Valeur
33	C2 Entrée d'éclairage / Valeur d'indication d'état	105	G1 État / Valeur

18.7.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation individuelle
	Canal C1 - Activer l'éclairage	oui
	Canal C2 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Régulation à lumière constante
	Mode de fonctionnement	Automatique
	Valeur de consigne de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)
Canal C1 Éclairage/Réglages détaillés	Éclairage de veille	actif
Canal C2 Éclairage	Différence de luminosité par rapport au canal C1	20 % (selon la demande du client)

Passerelle DALI S64 KNX

Page de paramètres	Paramètres	Réglage
G1	Mode de fonctionnement	Mode normal
	Fonction de l'objet supplémentaire	aucun objet
	Autorisation en mode anti-panique	Non
G1/Comportement	Valeur d'activation	100%
	Comportement à la mise en service	Variation sur la valeur en 10 secondes
	Valeur de désactivation	0%
	Comportement lors du réglage d'une valeur	Variation sur la valeur en 10 secondes
	Temps pour la variation	10 secondes
	Valeur max. pour la variation	100%
	Valeur min. pour la variation	0%
	Les valeurs min/max sont valables pour	Objet de variation
	Commutation par variation	Non
G2	Mode de fonctionnement	Mode normal
	Fonction de l'objet supplémentaire	aucun objet
	Autorisation en mode anti-panique	Non
G2/Comportement	Valeur d'activation	100%
	Comportement à la mise en service	Variation sur la valeur en 10 secondes
	Valeur de désactivation	0%
	Comportement lors du réglage d'une valeur	Variation sur la valeur en 10 secondes
	Temps pour la variation	10 secondes
	Valeur max. pouring la variation	100%
	Valeur min. pouring la variation	0%
	Les valeurs min/max sont	Objet de variation
	valables pour
	Commutation par variation	Non

18.8 Commutation parallèle maître-esclave

Pour couvrir d'assez grandes surfaces, p. ex. des grands bureaux collectifs ou des couloirs, plusieurs détecteurs de présence sont reliés les uns aux autres. Un détecteur de présence est utilisé en tant que maître, les autres sont des esclaves.

Les esclaves activent le maître lorsqu'un mouvement est détecté. Tous les réglages, comme les temps de temporisation et seuils de luminosité, sont paramétrés au niveau du maître.

Le signal de déclenchement agit sur l'éclairage - tout comme sur le canal CVC du maître.

La commutation parallèle maître-esclave peut être utilisée indépendamment du fait que le maître commute un ou deux groupes d'éclairage ou qu'il fonctionne en mode régulation à lumière constante.

18.8.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
• RMG 4 U (4930223)

18.8.2 Aperçu

La commutation parallèle est compatible avec tous les détecteurs KNX de Theben. Cela signifie que même des détecteurs avec un objet de déclencheur commun (déclencheur Entrée/Sortie) peuvent être connectés entre eux avec l'objet déclencheur Entrée ou avec l'objet déclencheur Sortie.

18.8.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	RMG 4 U	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie de lumière/Commuter	0	RMG 4 U Canal C1/Objet de commutation	Activation et désactivation de l'éclairage

N°	theMura P180 KNX (maître)	N°	theMura P180 KNX (esclaves)	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
61	Commutation parallèle Entrée / Déclencheur Entrée	60	Commutation parallèle Sortie / Déclencheur Sortie	Liaison entre maître et esclaves

18.8.4 Réglages des paramètres importants

theMura P180 KNX (maître)

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation parallèle
	Canal C1 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Commuter l'éclairage
	Mode de fonctionnement	Automatique
	Valeur de commutation de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)

theMura P180 KNX (esclaves)

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Esclave

RMG 4 U

Page de paramètres	Paramètres	Réglage
RMG 4 U Canal C1 : Sélection de la fonction	Type du module de base	RMG 4 U..
	Fonction	Commuter Marche/Arrêt
	Déclenchement de la fonction via	Objet de commutation

18.9 Montage en parallèle Maître-Maître

Pour couvrir d'assez grandes surfaces avec différentes conditions de luminosité, p. ex. des bureaux collectifs, plusieurs détecteurs de présence maîtres sont reliés les uns aux autres.

Chaque maître fait fonctionner son groupe d'éclairage selon sa propre mesure de luminosité et ses réglages. Les maîtres échangent les données de présence entre eux. Cela permet d'élargir la zone de détection. Il faut veiller à ce que chaque maître détecte uniquement la lumière commutée ou modulée par lui-même.

La commutation parallèle maître-maître peut être utilisée indépendamment du fait que le maître soit configuré en mode commutation ou régulation à lumière constante.

18.9.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
• RMG 4 U (4930223)

18.9.2 Aperçu

La commutation parallèle est compatible avec tous les détecteurs KNX de Theben. Cela signifie que même des détecteurs avec un objet de déclencheur commun (déclencheur Entrée/Sortie) peuvent être connectés entre eux avec l'objet déclencheur Entrée ou avec l'objet déclencheur Sortie.

18.9.3 Objets et liens

Liens

N°	theMura P180 KNX	N°	RMG 4 U	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie de lumière/Commuter	0	RMG 4 U Canal C1/Objet de commutation	Activation et désactivation de l'éclairage

N°	theMura P180 KNX	N°	theMura P180 KNX	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
61	Commutation parallèleEntrée /Déclencheur Entrée	60	Commutation parallèleSortie /Déclencheur Sortie	Liaison entre maître et maître
60	Commutation parallèleSortie /Déclencheur Sortie	61	Commutation parallèleEntrée /Déclencheur Entrée	Liaison entre maître et maître

18.9.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Commutation parallèle
	Canal C1 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Commuter l'éclairage
	Mode de fonctionnement	Automatique
	Valeur de commutation de la luminosité	500 lx (selon la demande du client)
	Temporisation de l'éclairage	10 min (selon la demande du client)

RMG 4 U

Page de paramètres	Paramètres	Réglage
RMG 4 U Canal C1 : Sélection de la fonction	Type du module de base	RMG 4 U..
	Fonction	Commuter Marche/Arrêt
	Déclenchement de la fonction via	Objet de commutation

18.10 Effet halo

Avec l'effet halo, la lumière accompagne l'utilisateur dans la zone dans laquelle il se trouve. La lumière dans les zones de détection avoisinantes est allumée ou variée selon la . Ci-dessous un exemple avec 3 détecteurs de présence et 3 groupes d'éclairage. Chaque maître enclenche un groupe d'éclairage.

Procédure à suivre :

① Effectuer les réglages pour les maîtres A, B et C.
② Pour l'objet Effet halo, affecter une propre adresse de groupe (maîtres A, B et C).
③ Relier les objets Effet halo aux zones avoisinantes de chaque appareil maître. Exemple : relier le maître A, objet 62 au maître B, objet 63.

18.10.1 Appareils

• theMura P180 KNX (2069655) ou theMura P180 2.20 KNX (2069658)
• Passerelle DALI S64 KNX (4940301)

18.10.2 Aperçu

18.10.3 Objets et liens

Liens

N°	theMura P180KNX/Maîtres A, B, C	N°	Passerelle DALI S64 KNX	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
1	C1 Sortie delumière/Commuter	71,99,127	Gx Commuter /Marche/Arrêt
3	C1 Sortie d'éclairage/Éclaircir/Obscurcir	72,100,128	Gx Varier /Éclaircir/Obscurcir
5	C1 Sortied'éclairage/Envoyer lavaleur	73,101,129	Gx Définir une valeur /Valeur

Liens ③

N°	theMura P180KNX/Maître A	N°	theMura P180KNX/Maître B	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
62	Effet halo Sortie /Envoyer le statut demouvement	63	Effet halo Entrée /Recevoir le statut demouvement	Liaison d'objet Maître A- Maître B
63	Effet halo Entrée /Recevoir le statut demouvement	62	Effet halo Sortie /Envoyer le statut demouvement	Liaison d'objet Maître B- Maître A

Liens ③

N°	theMura P180KNX/Maître B	N°	theMura P180KNX/Maître C	Commentaire
	Nom de l'objet/Fonction		Nom de l'objet/Fonction
62	Effet halo Sortie /Envoyer le statut demouvement	63	Effet halo Entrée /Recevoir le statut demouvement	Liaison d'objet Maître B- Maître C
63	Effet halo Entrée /Recevoir le statut demouvement	62	Effet halo Sortie /Envoyer le statut demouvement	Liaison d'objet Maître C- Maître B

18.10.4 Réglages des paramètres importants

theMura P180 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Mode de fonctionnement	Maître
	Mode de fonctionnement maître	Effet halo
	Canal C1 - Activer l'éclairage	oui
Canal C1 Éclairage	Fonction Lumière	Commuter l'éclairage
	Mode de fonctionnement	Automatique
	Valeur de commutation de la luminosité	200 lx (selon la demande du client)
	Temporisation de l'éclairage	5 min (selon la demande du client)
Canal C1 Éclairage/Réglages détaillés	Éclairage de veille	actif
	Valeur de variation de veille	10 % (selon la demande du client)

Passerelle DALI S64 KNX

Page de paramètres	Paramètres	Réglage
Groupes 1 à 3
Gx	Mode de fonctionnement	Mode normal
	Fonction de l'objet supplémentaire	aucun objet
	Autorisation en mode anti-panique	Non
Gx/Comportement	Valeur d'activation	100%
	Comportement à la mise en service	Variation sur la valeur en 10 secondes
	Valeur de désactivation	0%
	Comportement lors du réglage d'une valeur	Variation sur la valeur en 10 secondes
	Temps pour la variation	10 secondes
	Valeur max. pour la variation	100%
	Valeur min. pour la variation	0%
	Les valeurs min/max sont valables pour	Objet de variation
	Commutation par variation	Non

19 Annexe

19.1 Conversion des pourcentages en valeurs hexadécimales et décimales

Pourcentage	0%	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
Valeur hexadécimale	00	1A	33	4D	66	80	99	B3	CC	E6	FF
Valeur décimale	00	26	51	77	102	128	153	179	204	230	255

Toutes les valeurs de 00 à FF hex. (0 à 255 déc.) sont valables.

20 Contact

Theben AG

Hohenbergstr. 32

72401 Haigerloch

ALLEMAGNE

Tél. [phone]

Fax [phone]

Assistance téléphonique

Tél. [phone]

[e-mail]

Adresses, numéros de téléphone, etc.

www.theben.de
