thePiccola P360 KNX DE - Détecteur de mouvements THEBEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements, technologie KNX, portée jusqu'à 12 mètres, angle de détection de 360°.
Utilisation	Idéal pour la détection de mouvements dans les espaces intérieurs et extérieurs, compatible avec les systèmes domotiques KNX.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur pour éviter les fausses détections.
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel pour éviter les risques.
Informations générales	Produit compact, facile à installer, idéal pour optimiser la gestion de l'éclairage et la sécurité.

FOIRE AUX QUESTIONS - thePiccola P360 KNX DE THEBEN

Comment configurer le détecteur de mouvements THEBEN thePiccola P360 KNX DE ?

Pour configurer le détecteur, vous devez d'abord le connecter au bus KNX. Utilisez le logiciel ETS pour paramétrer les adresses de groupe et ajuster les paramètres selon vos besoins.

Que faire si le détecteur ne réagit pas aux mouvements ?

Vérifiez que le détecteur est correctement alimenté et connecté au bus KNX. Assurez-vous également que la sensibilité de détection est correctement réglée et que rien ne bloque le champ de vision du capteur.

Comment ajuster la sensibilité du détecteur de mouvements ?

La sensibilité peut être ajustée via le logiciel ETS en modifiant les paramètres associés à l'adresse de groupe du détecteur. Consultez le manuel d'utilisation pour des instructions détaillées.

Le détecteur fonctionne-t-il dans l'obscurité ?

Oui, le THEBEN thePiccola P360 KNX DE est conçu pour fonctionner à la fois en conditions d'éclairage faible et dans l'obscurité, mais assurez-vous que la fonction de détection nocturne est activée dans les paramètres.

Quelle est la portée de détection du THEBEN thePiccola P360 KNX DE ?

Le détecteur a une portée de détection de 360 degrés avec un rayon d'environ 12 mètres. La portée peut varier en fonction de l'installation et des obstacles présents.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant 10 secondes, puis rétablissez-la. Cela réinitialisera le détecteur aux paramètres d'usine par défaut.

Le détecteur peut-il être utilisé à l'extérieur ?

Oui, le THEBEN thePiccola P360 KNX DE est conçu pour une utilisation intérieure. Pour une utilisation extérieure, assurez-vous qu'il est installé dans un endroit protégé contre les intempéries.

Comment savoir si le détecteur est en panne ?

Si le détecteur ne réagit pas aux mouvements et que toutes les vérifications d'alimentation et de configuration sont faites, il peut être en panne. Un test avec un autre dispositif KNX peut aider à déterminer si le problème vient du détecteur ou du système.

MODE D'EMPLOI thePiccola P360 KNX DE THEBEN

Manuel Mini-détecteur de présence au plafond thePiccola P360 KNX

1.1 Caractéristiques 4

2.2 Zone de détection 6

2.3 Montage : intégration dans le plafond 7

3 Caractéristiques techniques 8 4 Informations générales concernant KNX-Secure 9

4.1 Mise en service avec « KNX Data-Secure » 9

4.2 Mise en service sans « KNX Data-Secure » 10

5 Réglages via la télécommande/l'application 11

5.1 Fonctionnalités des télécommandes/applications 11

5.2 Généralités concernant le mode de fonctionnement des

télécommandes/applications 12 6 Paramètres et ordres de commande via la télécommande/l'application 13

7.1 Sélection dans la base de données produits 20

7.2 Aperçu des objets de communication 21

7.3 Description des objets de communication 25

7.4 Pages de paramètres 42

7.5 Canaux de lumière 48

7.6 Canaux CVC C4, C5 62

7.7 Surveillance de pièce 66

7.10 Canaux logiques 71

8.1 Commande avec bouton-poussoir 75

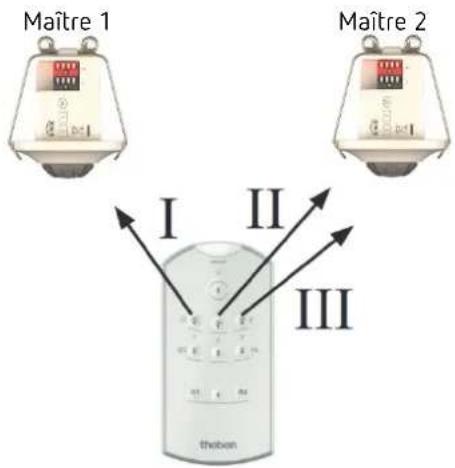

8.2 Scène avec télécommande (de l'utilisateur) 80

9 Commutation parallèle 92

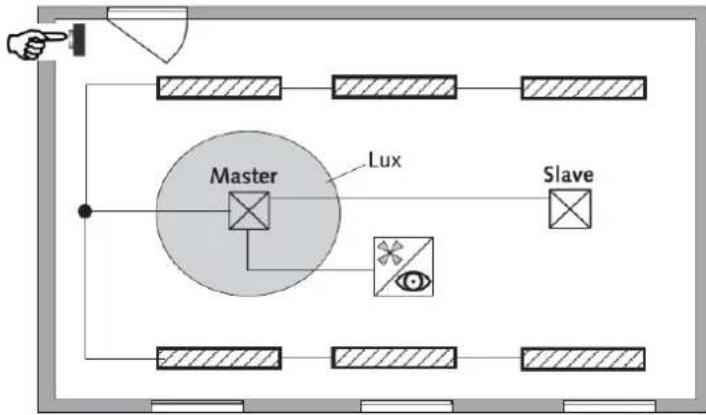

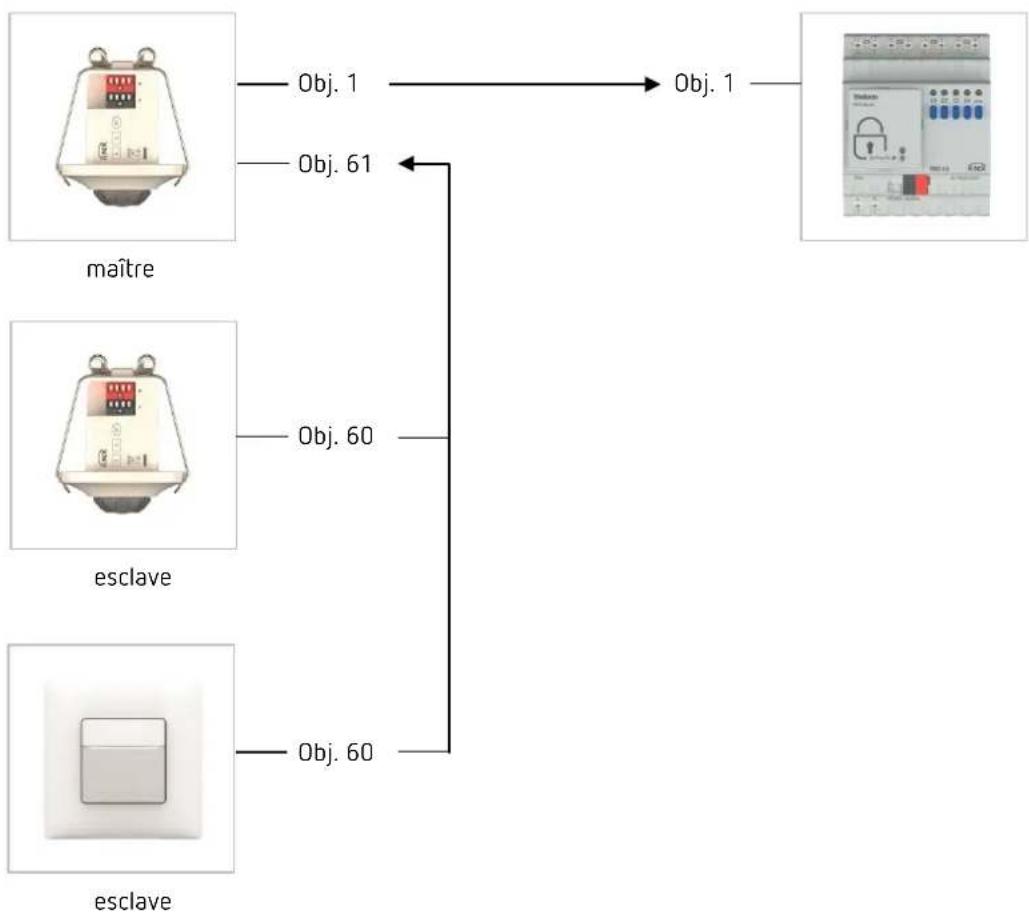

9.1 Commutation parallèle maître-esclave 92

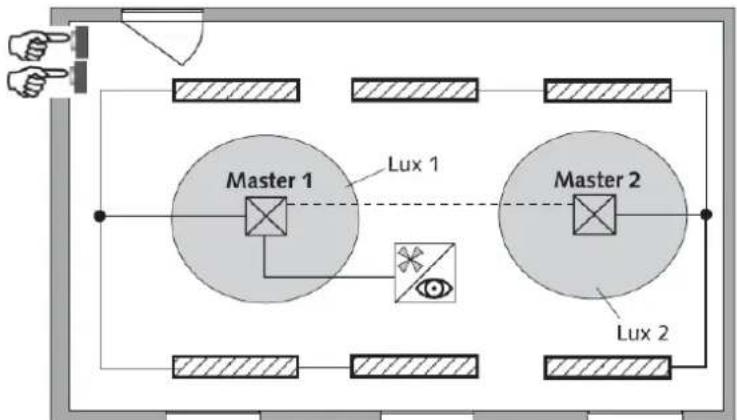

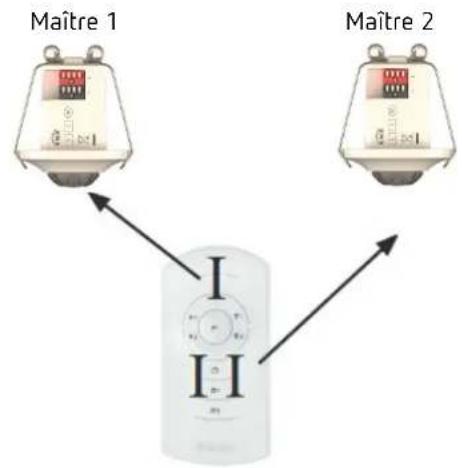

9.2 Commutation parallèle maître-maître 92

9.3 Charge de télégrammes en cas de commutation parallèle 93

10 Valeur de commutation de la luminosité/Valeur de consigne de la luminosité 94

10.1 Réglage de la valeur de commutation/de consigne de la

10.2 Équilibrage de la mesure de luminosité 95

11 Effet de halo 96Manuel thePiccola P360 KNX 12 Modes test 97

12.1 Mode test de présence 97

12.2 Mode test d'éclairage 98

13 Outil de mise à jour 99 14 Dépannage 100 15 Applications classiques 101

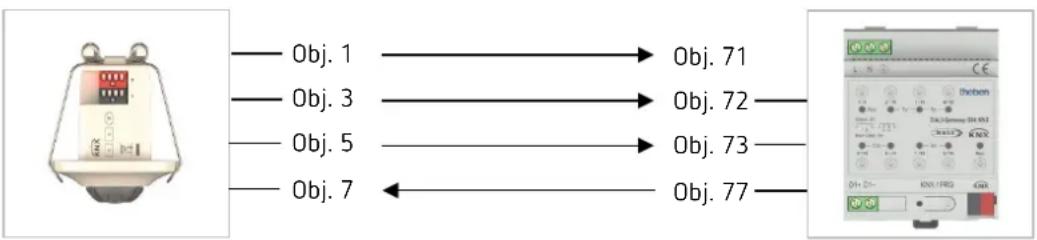

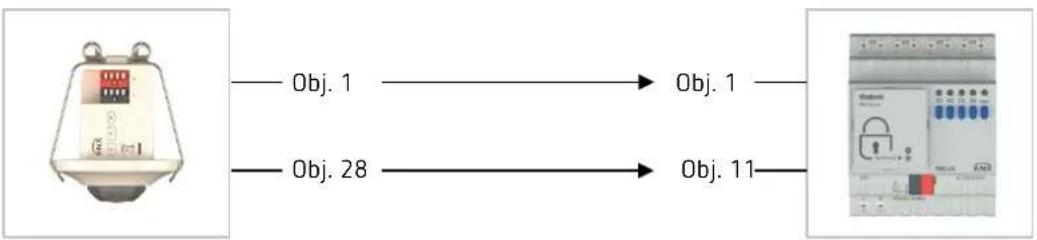

15.1 Commutation de l'éclairage en fonction de la présence et de

15.2 Commutation de l'éclairage en fonction de la présence et de

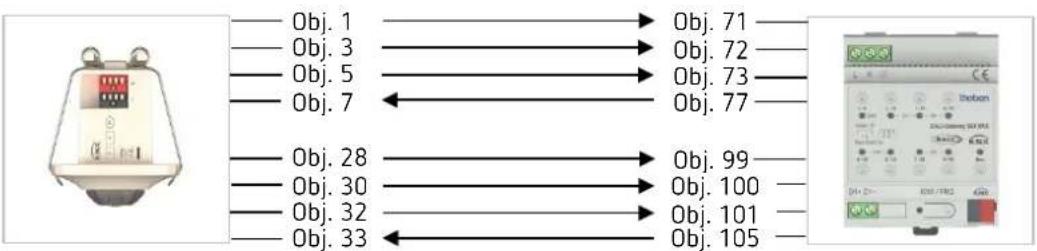

la luminosité, avec deux groupes d'éclairage dans une pièce 103

15.3 Commutation de l'éclairage en fonction de la présence et de

la luminosité, commande supplémentaire du chauffage 105

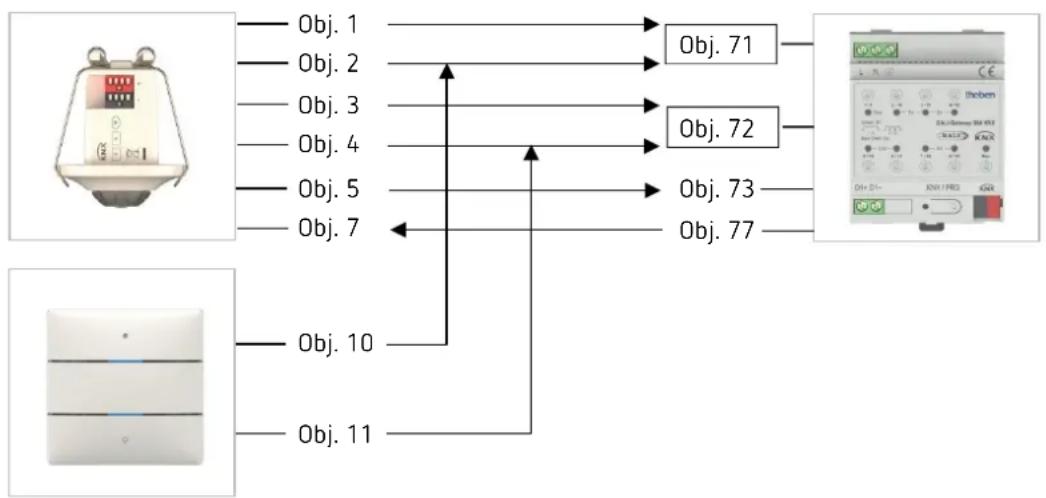

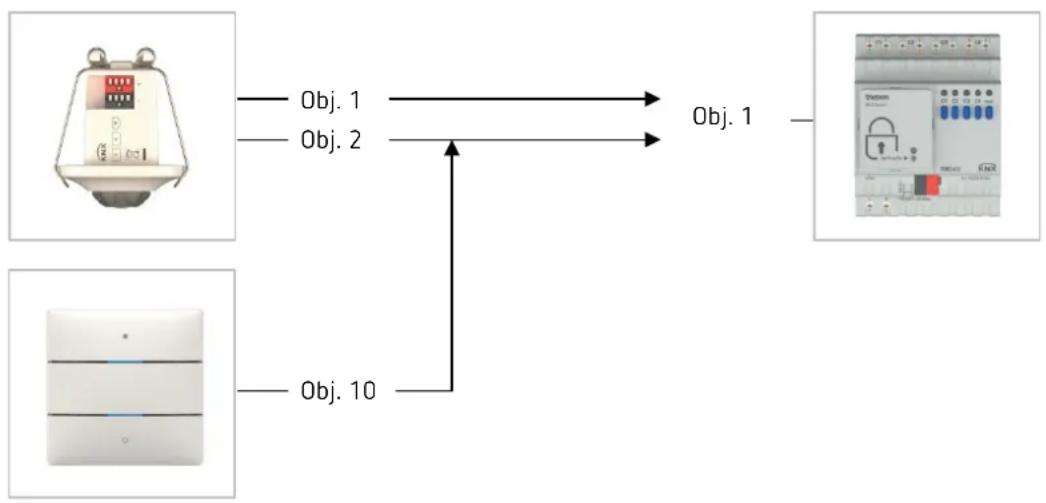

15.4 Commutation de l'éclairage en fonction de la présence et de

la luminosité, en supplément : commande manuelle forcée par bouton-poussoir 107

15.5 Régulation à lumière constante 109

15.6 Régulation à lumière constante, commande manuelle forcée

supplémentaire par bouton-poussoir externe 111

15.7 Régulation à lumière constante avec deux groupes

15.8 Commutation parallèle maître/esclave 117

15.9 Montage en parallèle Maître-Maître 119

16.1 Conversion des pourcentages en valeurs hexadécimales et

décimales 126 17 Contact 127Description de la fonction Manuel thePiccola P360 KNX 4

1 Description de la fonction Mini-détecteur de présence thePiccola P360 KNX DE WH Le détecteur commute ou régule jusqu'à deux groupes d'éclairage en fonction de la présence de personnes et de la luminosité actuelle. Les sorties éclairage peuvent être affichées et masquées de manière dynamique par l'intégrateur. La valeur de commutation ou la valeur de consigne de la luminosité se règle au moyen de paramètres, d'un objet ou de la télécommande via appli/télécommande d'installation. L'éclairage s'allume en cas de présence et en cas de luminosité insuffisante. Il s'éteint en cas de luminosité suffisante ou s'il n'y a personne. Un bouton-poussoir (externe) permet d'allumer ou de varier manuellement l'éclairage. Lorsque la régulation à lumière constante est activée, la luminosité est maintenue constante à la valeur de consigne de la luminosité. La régulation est démarrée automatiquement ou manuellement via le bouton-poussoir ou la télécommande. La désactivation manuelle, la variation et les scènes interrompent la régulation tant qu'une présence est détectée. Jusqu'à 2 canaux supplémentaires transmettent les informations de présence dans la pièce à d'autres installations telles que des commandes de chauffage, de ventilation, de climatisation ou de store. Chaque canal dispose d'une temporisation à l'enclenchement ainsi que d'une temporisation à l'enclenchement. Le détecteur dispose également d'un module de scène intégré et de la possibilité de traiter les numéros de scène pour les groupes d'éclairage. En association avec la télécommande, le détecteur est en mesure d'effectuer la commutation et la variation des propres groupes d'éclairage, mais également la commande d'autres consommateurs externes, tels que la lumière, les stores, etc. Des fonctions additionnelles comme la mesure de la température intégrée ou les canaux logiques intégrés permettent un grand nombre d'applications supplémentaires.

1.1 Caractéristiques

Détecteur de présence passif infrarouge KNX pour montage au plafond 2 canaux de lumière 2 canaux CVC 6 canaux logiques (ET/OU/OU exclusif) Sonde de température intégrée Commutation jour/nuit par télégramme avec luminosité, temporisation à l'extinction et valeur de variation à l'activation modifiables KNX Data-Secure Pour une utilisation dans des pièces humides (IP 55) Limitation de zone fournie Commutation parallèle maître-esclave pour une couverture intégrale de grandes surfaces Commutation parallèle maître-maître pour plusieurs groupes d'éclairage avec mesure de luminosité séparée, mais détection de présence communeDescription de la fonction Manuel thePiccola P360 KNX 5

Fonction Effet de halo : la lumière accompagne la personne dans la zone où elle se trouve et autour, l'intensité est variée à un niveau défini permettant de se repérer. Fonction Surveillance de pièce Commande automatique en fonction de la présence et de la luminosité des systèmes d'éclairage et CVC Réglage du facteur de correction de pièce pour l'équilibrage de la mesure de luminosité Détection et transmission de la luminosité actuelle Mode test pour vérifier le fonctionnement et la zone de détection Il est possible de choisir le comportement en cas de commande manuelle forcée par un bouton-poussoir externe, un télégramme ou une télécommande Possibilité de mise à jour du micrologiciel KNX (appli ETS) Télécommande via appli theSenda B/theSenda Plug (en option)

Le mini-détecteur de présence thePiccola KNX fait partie de la famille des appareils thePiccola permettant de piloter automatiquement et efficacement l'éclairage et l'installation CVC à l'intérieur et l'extérieur. Avec une zone de détection circulaire (360°, Ø 8 m pour une hauteur de montage de 2,5 m), thePiccola P360 KNX UP WH est idéal pour les bureaux individuels et paysagers, les salles de réunion et débarras, les sous-sols et les toilettes. L'appareil dispose de 2 canaux (éclairage et CVC) ainsi que de 6 canaux logiques. Le détecteur ne convient pas aux systèmes d'alarme anti-intrusion. En raison de l'indice de protection IP 55, la mesure de la température peut être lente. Pour cette raison, l'utilisation de la valeur de température pour la régulation par pièce dans les pièces à vivre n'est pas recommandée sans restriction.Montage Manuel thePiccola P360 KNX 6

2 Montage Le détecteur réagit aux variations de température, il convient donc d'éviter les situations suivantes : Ne pas orienter le détecteur de présence vers des objets dont les surfaces sont fortement réfléchissantes, comme des miroirs, etc. Ne pas installer le détecteur de présence à proximité de sources de chaleur, comme des bouches de chauffage, des climatiseurs, des lampes, etc. Ne pas orienter le détecteur de présence vers des objets qui bougent sous l'effet du vent, comme des rideaux, de grandes plantes vertes, etc. Respecter le sens de déplacement lors du test. Respecter la hauteur recommandée de 2 à 6 m pour un montage au plafond ! Veiller à ce que la vue soit dégagée, car les rayons infrarouges ne peuvent pas passer à travers d'objets compacts.

2.2 Zone de détection

thePiccola P360 KNX DE WH (avec zone de détection circulaire) La zone de détection circulaire du détecteur permet une bonne couverture de la pièce dans de nombreuses applications.Montage Manuel thePiccola P360 KNX 7

2.2.1 Limitation de la zone de détection

Utiliser le cache à clipser fourni pour adapter le détecteur à la zone de détection souhaitée. Retirer la partie souhaitée du cache à l'aide de ciseaux ou d'un outil similaire. Le placer ensuite sur la lentille.

2.3 Montage : intégration dans le plafond

Après avoir raccordé le câble de bus KNX, les ressorts du thePiccola KNX sont courbés vers le haut et introduits dans l'orifice (Ø 34 – 36 mm).

Pour le démontage, le détecteur est retiré avec précaution du plafond. Fixer les ressorts tant que le détecteur n'est pas démonté.Caractéristiques techniques Manuel thePiccola P360 KNX 8

3 Caractéristiques techniques

Variante d'appareil thePiccola P360 KNX DE WH Hauteur de montage recommandée 2 – 2,5 m/max. 6 m Zone de détection max. Ø 8 m approche transversale Ø 4 m approche frontale Ø 2 m présence Angle de détection 360° Tension de service KNX 21 – 32 V CC Média KNX TP1-256 Courant absorbé du bus KNX < 7,5 mA Type de montage Intégration dans le plafond Plage de réglage de la valeur de commutation/de consigne de la luminosité 5 – 3000 lx Temporisation de l'éclairage 30 s – 60 min Valeur de variation en veille 1 – 100 % de la puissance de la lampe Durée de veille de la lumière 30 s – 60 min/marche permanente/inactive Temporisation à l'enclenchement CVC 10 s – 30 min/inactive Temporisation CVC 10 s – 120 min Plage de mesure de la sonde de température -5 °C à +45 °C Type de raccordement Borne de bus KNX Indice de protection IP 55 selon EN 60529 en cas de montage conforme Température ambiante De –5 °C à +45 °C Classe de protection III Degré de pollution

Tension assignée de tenue aux chocs 0,5 kV Classe de logiciel AInformations générales concernant KNX-Secure Manuel thePiccola P360 KNX 9

4 Informations générales concernant KNX-Secure À partir de la version ETS5 5.5, une communication sécurisée sera prise en charge dans les systèmes KNX. On fait alors la distinction entre une communication sécurisée par le média de type IP au moyen de KNX IP-Secure et une communication sécurisée par les médias de type TP et RF au moyen de KNX Data-Secure. Les informations suivantes se rapportent à KNX Data- Secure. Dans le catalogue de l'ETS, les produits KNX avec prise en charge de « KNX-Secure » sont clairement indiqués. Dès qu'un appareil « KNX-Secure » est ajouté dans le projet, l'ETS réclame un mot de passe de projet. Si aucun mot de passe n'est saisi, l'appareil est ajouté avec Secure-Mode désactivé. Le mot de passe peut aussi être saisi ou modifié a posteriori dans la vue générale du projet.

4.1 Mise en service avec « KNX Data-Secure »

Pour une communication sécurisée, une clé FDSK (Factory Device Setup Key) est nécessaire. Si un produit KNX avec prise en charge de « KNX Data-Secure » est ajouté dans une ligne, l'ETS réclame la saisie de la FDSK. Cette clé spécifique à chaque appareil est imprimée sur la plaque signalétique de l'appareil et peut soit être saisie au moyen du clavier, soit lue au moyen d'un scanner de code ou d'une caméra d'ordinateur portable. Exemple de la FDSK sur la plaque signalétique d'un appareil :

L'ETS produit, après la saisie de la FDSK, une clé outil spécifique à chaque appareil. Par le bus, l'ETS envoie la clé outil vers l'appareil devant être configuré. La transmission est codée et authentifiée au moyen de la clé FDSK d'origine précédemment saisie. Ni la clé outil, ni la clé FDSK ne sont envoyées en texte clair via le bus. L'appareil n'accepte plus, après l'action précédente, que la clé outil pour poursuivre la communication avec l'ETS. La clé FDSK n'est plus utilisée pour la suite de la communication, sauf si l'appareil est réinitialisé dans son état de livraison : dans ce cas, toutes les données relatives à la sécurité qui avaient été réglées seront effacées. L'ETS génère autant de clés d'exécution que nécessaire pour la protection de la communication de groupes. Par le bus, l'ETS envoie la clé d'exécution vers l'appareil devant être configuré. La transmission s'effectue de manière codée et authentifiée au moyen de la clé d'appareil. Les clés d'exécution ne sont jamais envoyées en texte clair par le bus. La FDSK est enregistrée dans le projet et peut être consultée dans l'aperçu du projet. En outre, il est possible d'exporter toutes les clés de ce projet (sauvegarde). Lors de la planification de projet, il est possible de définir ensuite quelles fonctions/quels objets sont censé(e)s communiquer en toute sécurité. Tous les objets avec une communication codée sont marqués dans l'ETS avec l'icône « secure » .Informations générales concernant KNX-Secure Manuel thePiccola P360 KNX 10

4.2 Mise en service sans « KNX Data-Secure »

Il est également possible de mettre en service l'appareil sans KNX Data-Secure. Dans ce cas, l'appareil n'est pas sécurisé et se comporte comme d'autres appareils KNX qui n'ont pas la fonction KNX Data-Secure. Pour mettre en service l'appareil sans KNX Data-Secure, marquer l'appareil dans la section « Topologie » ou « Appareils » et sélectionner « Désactivé » pour l'option « Mise en service sécurisée » dans la zone « Propriétés » de l'onglet « Paramétrages ».Réglages via la télécommande/l'application Manuel thePiccola P360 KNX 11

5 Réglages via la télécommande/l'application

5.1 Fonctionnalités des télécommandes/applications

Pour une assistance lors de la mise en service et pour les opérations de maintenance, les paramètres suivants peuvent être consultés ou modifiés à l'aide de la télécommande : Paramètre Interrogation theSenda B/appli Modifiable theSenda B/appli Modifiable theSenda P Valeur de consigne de la luminosité C1

Valeur de consigne de la luminosité Nuit C1 X X Valeur réelle de la luminosité C1

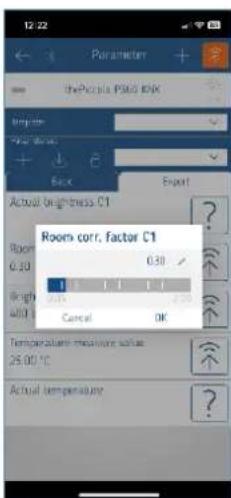

Facteur de correction de pièce

Valeur de mesure de la luminosité C1

Sensibilité de détection

Sensibilité de détection Nuit

Temporisation de l'éclairage

Temporisation de l'éclairage Nuit

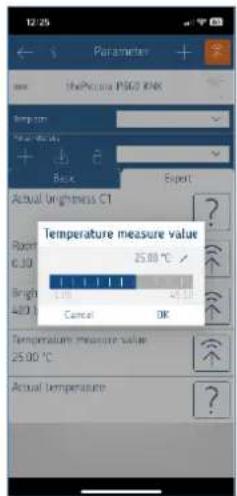

Valeur de mesure de la température

Valeur réelle de la température

Les paramètres sont envoyés au détecteur par infrarouge. Les paramètres modifiés sont enregistrés et appliqués. Pour interroger les paramètres, appuyer sur la touche et suivre les instructions de l'application. Les ordres de commande suivants peuvent être déclenchés avec la télécommande : Paramètre Déclenchable theSenda B/appli Déclenchable theSenda P Déclenchable theSenda S Mode de programmation

Commuter l'éclairage

5.2 Généralités concernant le mode de fonctionnement des

télécommandes/applications

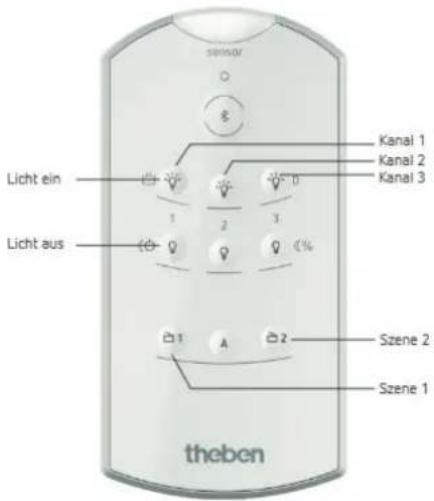

5.2.1 Connexion d'un terminal mobile avec la télécommande theSenda

B/appli Ouvrir l'application « theSenda Plug ». Cliquer sur le symbole Bluetooth en haut à gauche dans l'application. Presser brièvement la touche Bluetooth sur le theSenda B. La LED clignote en rouge, les appareils sont recherchés. Confirmer avec OK. La LED est allumée en rouge.

5.2.2 Signalisation relative aux paramètres envoyés

Après l'envoi des paramètres avec la télécommande, les signalisations suivantes sont émises par le biais de la LED intégrée au détecteur : Scintillement pendant 2 s Après l'envoi du nouveau paramètre à l'aide de la télécommande, le détecteur indique la bonne réception par un clignotement pendant 2 s. Allumage rapide Le paramètre/L'ordre envoyé par la télécommande a été rejeté par le détecteur. Cet ordre est incorrect. Vérifier le type de détecteur sélectionné et les paramètres envoyés avec la télécommande ou la télécommande via application (appli). Une adaptation des paramètres ne modifie aucun réglage dans l'ETS.Paramètres et ordres de commande via la télécommande/l'application Manuel thePiccola P360 KNX 13

6 Paramètres et ordres de commande via la télécommande/l'application

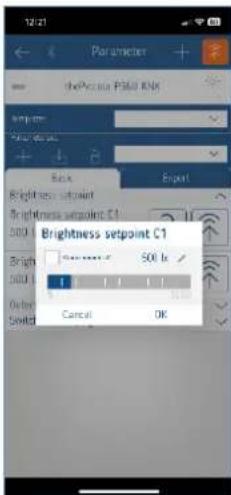

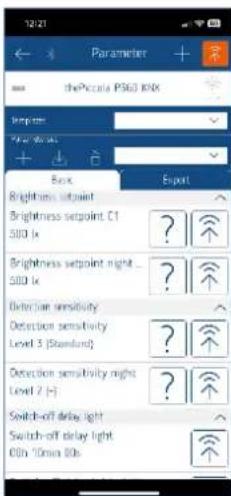

Aperçu des paramètres Valeur de consigne de la luminosité C1 theSenda B/appli theSenda PParamètres et ordres de commande via la télécommande/l'application Manuel thePiccola P360 KNX 14

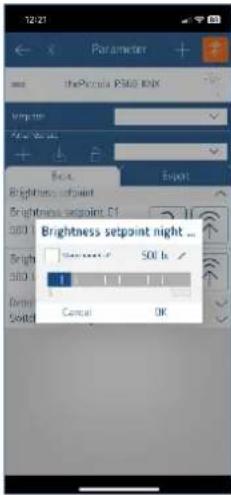

Valeur de consigne de la luminosité Nuit theSenda B/appli Valeur réelle de la luminosité C1 Interrogation de la valeur réelle de la luminosité actuellement mesurée (facteur de correction de pièce C1 pris en compte). Suivre les instructions de l'application. Facteur de correction de pièce C1 Le facteur de correction de pièce est une mesure permettant de faire la différence entre la mesure de la luminosité au plafond et celle au niveau de la surface de travail. La valeur de mesure de la luminosité mesurée au plafond varie en fonction de l'emplacement de montage, de l'incidence de la lumière, de la position du soleil, de la météo, des propriétés de réflexion de la pièce et du mobilier. Grâce au facteur de correction de pièce, la valeur de mesure de la luminosité du canal d'éclairage C1 est adaptée aux rapports de la pièce. La valeur par défaut est égale à 0,3 et convient à la majorité des applications. Seules des situations très différentes peuvent justifier des modifications de cette valeur. Des informations supplémentaires sont disponibles dans le chapitre 10 Valeur de commutation de la luminosité/Valeur de consigne de la luminosité. theSenda B/appliParamètres et ordres de commande via la télécommande/l'application Manuel thePiccola P360 KNX 15

Valeur de mesure de la luminosité C1 Si la valeur de mesure actuelle de la luminosité est envoyée sur le détecteur, le facteur de correction de pièce est converti. Après la sélection du paramètre Valeur de mesure de luminosité C1, presser Enter : saisir manuellement la valeur de mesure de luminosité C1. Ou bien suivre les instructions de l'application et confirmer avec OK. La valeur de mesure actuelle de la luminosité s'affiche. Confirmer avec OK. Envoyer la valeur de mesure actuelle de la luminosité au détecteur. Sensibilité de détection Le détecteur a 3 niveaux de sensibilité pour la détection de mouvement : Niveau Sensibilité 1 (--) Très peu sensible 2 (-) Peu sensible 3 (standard) Standard 4 (+) Sensible 5 (++) Très sensible

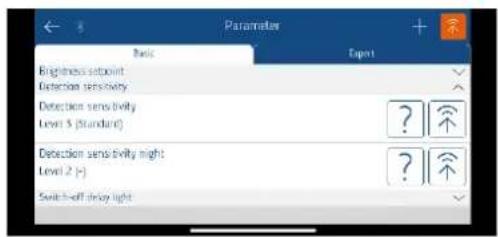

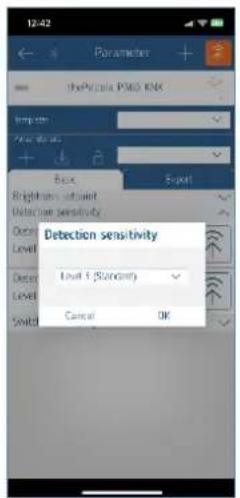

theSenda B/appli Sensibilité de détection nuitParamètres et ordres de commande via la télécommande/l'application Manuel thePiccola P360 KNX 16

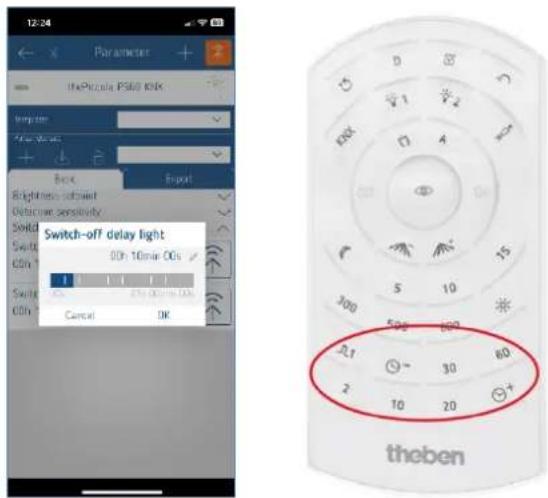

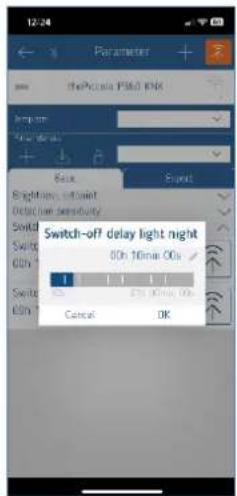

Temporisation de l'éclairage theSenda B/appli theSenda P Temporisation de l'éclairage nuit Valeur de mesure de la température theSenda B/appli theSenda B/App Il est recommandé d'effectuer l'équilibrage de la mesure de la température à la suite d'un auto-échauffement au plus tôt 30 minutes après la mise en service. Si la valeur de mesure de la température à envoyer se situe à plus de +/- 5 K de la température mesurée réellement par le détecteur, l'ordre sera refusé par le détecteur. Valeur réelle de la température Interrogation de la valeur réelle de la température actuellement mesurée (décalage de la température pris en compte). Suivre les instructions de l'application.Paramètres et ordres de commande via la télécommande/l'application Manuel thePiccola P360 KNX 17

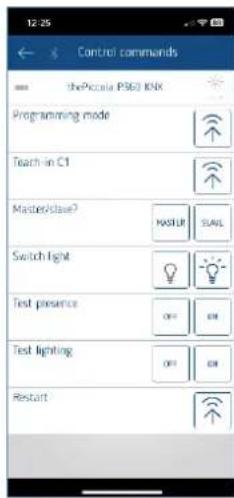

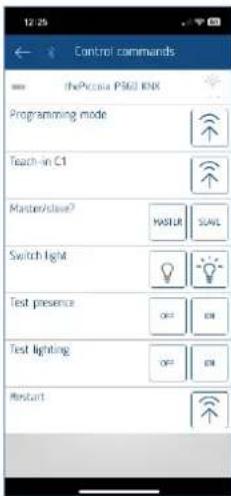

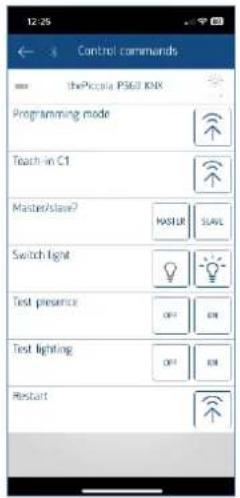

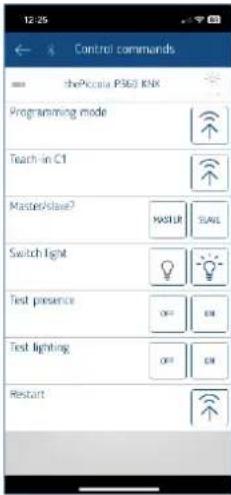

Mode de programmation theSenda B/appli theSenda P Apprentissage C1 theSenda B/appli theSenda P C'est toujours la valeur de consigne active lors de l'exécution de l'apprentissage qui est modifiée : Valeur de consigne de la luminosité C1 Valeur de consigne de la luminosité C1 NuitParamètres et ordres de commande via la télécommande/l'application Manuel thePiccola P360 KNX 18

Maître/Esclave ? theSenda B/appli Commuter l'éclairage theSenda B/appli theSenda B theSenda P theSenda S Test de présence Voir chapitre 12.1 Mode test de présence Test d'éclairage Voir chapitre 12.2 Mode test d'éclairageParamètres et ordres de commande via la télécommande/l'application Manuel thePiccola P360 KNX 19

7.1 Sélection dans la base de données produits

Fabricant Theben AG Famille de produits Capteurs physiques Type de produit Détecteur de présence Nom du programme thePiccola P360 KNX

La base de données ETS est accessible sur notre site Web : www.theben.de/downloads

Nombre d'objets de communication

Nombre d'adresses de groupe

7.2 Aperçu des objets de communication

7.2.1 Canaux de lumière

N° Nom de l'objet Fonction Longue

C1 Sortie d'éclairage Commuter 1 bit

C1 Entrée d'éclairage Commuter, bouton externe 1 bit

C1 Sortie d'éclairage Éclaircir/Obscurcir 4 bits

4 C1 Entrée d'éclairage Éclaircir/Obscurcir, bouton- poussoir externe 4 bits - W

C1 Sortie d'éclairage Envoyer la valeur 1 octet

C1 Entrée d'éclairage Envoyer la valeur, bouton externe 1 octet

C1 Entrée d'éclairage Valeur d'indication d'état 1 octet

C1 Valeur de commutation de la luminosité Réceptionner la valeur

C - - 9004 C1 Valeur de consigne de la luminosité Réceptionner la valeur

C1 Valeur de commutation de la luminosité Envoyer la valeur

octets R - C T - 9004 C1 Valeur de consigne de la luminosité Envoyer la valeur

C1 Valeur de commutation de la luminosité Nuit Réceptionner la valeur

C - - 9004 C1 Valeur de consigne de la luminosité Nuit Réceptionner la valeur

C1 Valeur de commutation de la luminosité Nuit Envoyer la valeur

octets R - C T - 9004 C1 Valeur de consigne de la luminosité Nuit Envoyer la valeur

C1 Valeur de commutation de la luminosité (apprentissage) $01 = appeler/ $81 = enregistrer 1 octet -

C - - 18001 C1 Valeur de consigne de la luminosité (apprentissage) $01 = appeler/ $81 = enregistrer 1 octet - W

Valeur de mesure du luxmètre Réceptionner la valeur

Facteur de correction de pièce Appeler la valeur

octets R - C T - 9.xxx 20 Valeur de luminosité Envoyer la valeur lux

Valeur de luminosité extérieure Recevoir la valeur lux

Valeur de mesure de la température Réceptionner la valeur

C - - 9001 23 Décalage de température Appeler la valeur

octets R - C T - 9002 24 Valeur de la température Envoyer la valeur

C2 Sortie d'éclairage Commuter 1 bit

C2 Entrée d'éclairage Commuter, bouton externe 1 bit

C2 Sortie d'éclairage Éclaircir/Obscurcir 4 bits

31 C2 Entrée d'éclairage Éclaircir/Obscurcir, bouton- poussoir externe 4 bits - W

N° Nom de l'objet Fonction Longue

C2 Sortie d'éclairage Envoyer la valeur 1 octet

C2 Entrée d'éclairage Envoyer la valeur, bouton externe 1 octet

C2 Entrée d'éclairage Valeur d'indication d'état 1 octet

C1, C2 Éclairage Sélection de la régulation à lumière constante 1 bit - W

C1, C2 Éclairage Fonction de veille 1 bit

C1, C2 Temporisation de l'éclairage Réceptionner la valeur

C1, C2 Temporisation de l'éclairage Envoyer la valeur

C1, C2 Temporisation de l'éclairage Nuit Réceptionner la valeur

C1, C2 Temporisation de l'éclairage Nuit Envoyer la valeur

Ordre centralisé Recevoir 1 bit

Scène extérieure Recevoir 1 octet

N° Nom de l'objet Fonction Longue

Canal C5 (détails : voir C4)Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 23

7.2.3 Surveillance de pièce C6

N° Nom de l'objet Fonction Longue

C6 Surveillance de pièce Message 1 bit

C6 Surveillance de pièce Confirmation 1 bit

C6 Surveillance de pièce Sabotage cyclique 1 bit

C6 Surveillance de pièce Déblocage 1 bit

7.2.4 Objets généraux

N° Nom de l'objet Fonction Longue

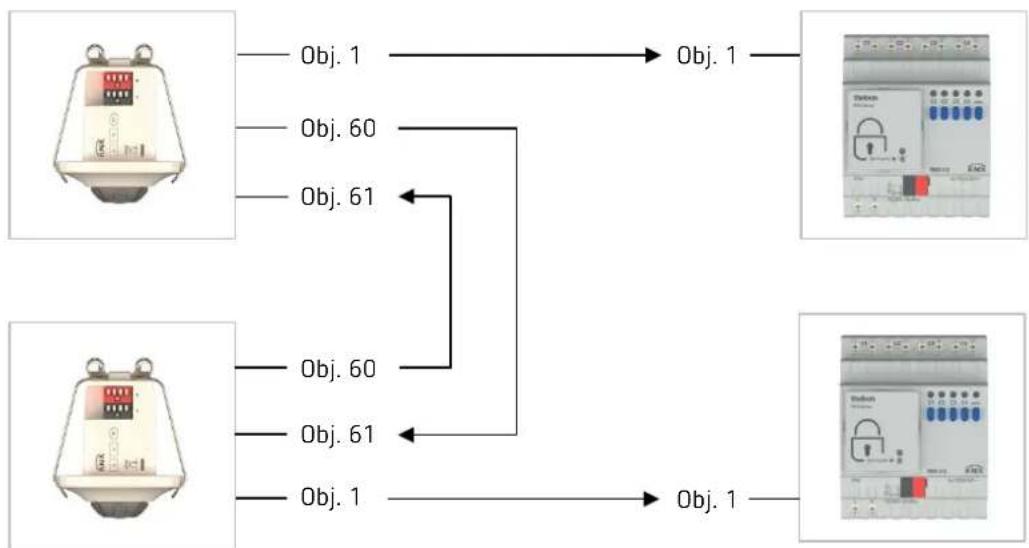

Commutation parallèle Sortie Envoyer une information sur un mouvement 1 bit - - C T - 1017

Commutation parallèle Entrée Recevoir une information sur un mouvement 1 bit - W

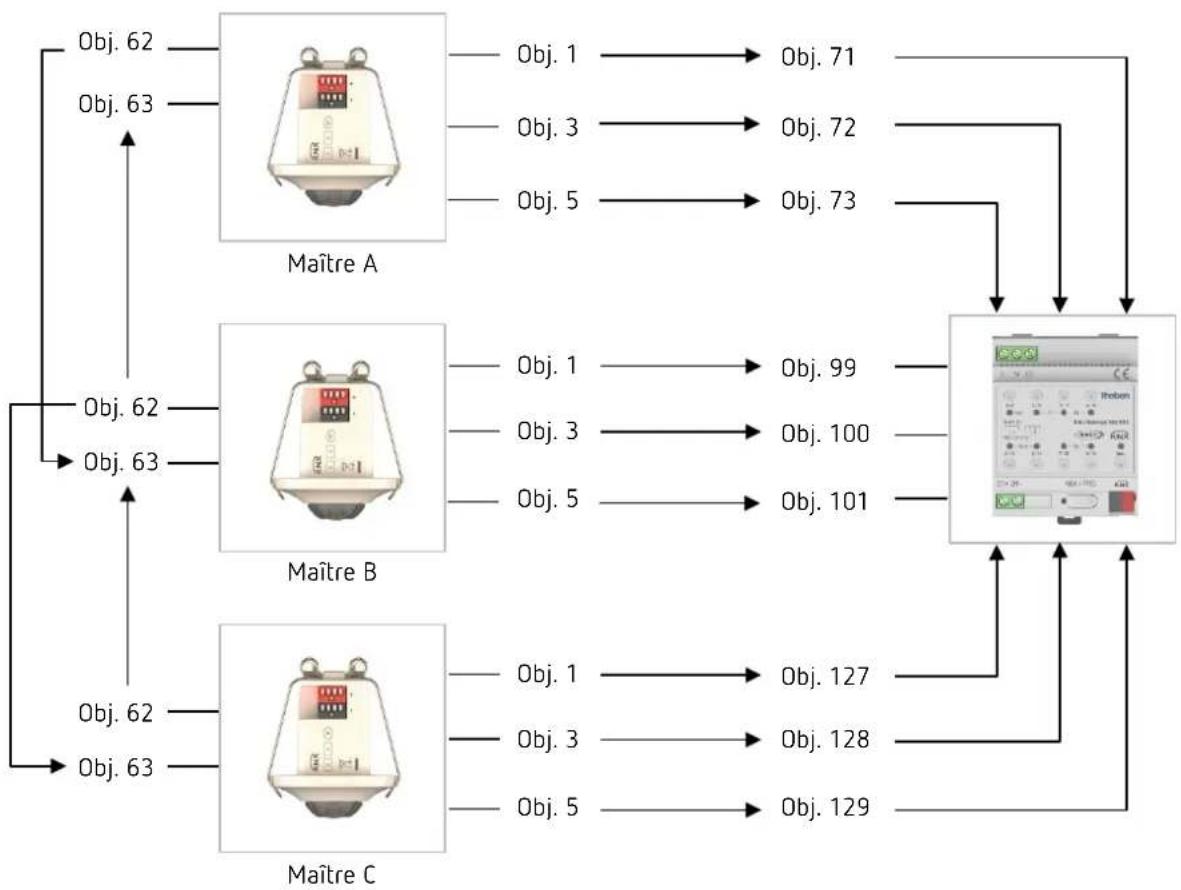

C - - 1017 62 Effet halo Sortie Envoyer le statut de mouvement

octets - - C T - 7005 63 Effet halo Entrée Recevoir le statut de mouvement

Scène Entrée Scène 1/2 1 bit

Scène Sortie Numéro de scène 1 octet

IR Store externe 1 Pas/Arrêt 1 bit

IR Store externe 2 Pas/Arrêt 1 bit

Mode test de présence Marche/Arrêt 1 bit

Mode test d'éclairage Marche/Arrêt 1 bit

77 Version logicielle Envoyer

N° Nom de l'objet Fonction Longueur

C18 Module logique Entrée logique 1 dans la fonction

C18 Module logique Entrée logique 1 dans la fonction

C18 Module logique Entrée logique 1 dans fonction OU exclusif 1 bit - W

C18 Module logique Entrée logique 2 dans la fonction

C18 Module logique Entrée logique 2 dans la fonction

C18 Module logique Entrée logique 2 dans fonction OU exclusif 1 bit - W

C18 Module logique Entrée logique 3 dans la fonction

C18 Module logique Entrée logique 3 dans la fonction

C18 Module logique Entrée logique 4 dans la fonction

C18 Module logique Entrée logique 4 dans la fonction

C18.1 Module logique Commuter 1 bit R - C T - 1001 C18.1 Module logique Priorité 2 bits R - C T - 2001 C18.1 Module logique Commande progressive 1 octet R - C T - 5010 C18.1 Module logique Pourcentage 1 octet R - C T - 5001 C18.1 Module logique Mode de fonctionnement CVC 1 octet R - C T - 20102 C18.1 Module logique Scènes 1 octet R - C T - 17001

C18.2 Module logique Commuter 1 bit R - C T - 1001 C18.2 Module logique Priorité 2 bits R - C T - 2001 C18.2 Module logique Commande progressive 1 octet R - C T - 5010 C18.2 Module logique Pourcentage 1 octet R - C T - 5001 C18.2 Module logique Mode de fonctionnement CVC 1 octet R - C T - 20102 C18.2 Module logique Scènes 1 octet R - C T - 17001

Module logique C19 (détails : voir canal C18)

Module logique C20 (détails : voir canal C18)

Module logique C21 (détails : voir canal C18)

Module logique C22 (détails : voir canal C18)

Module logique C23 (détails : voir canal C18)Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 25

Read Un objet répond à des télégrammes de lecture

Write Un objet peut recevoir

Communication La communication de bus est autorisée

Envoyer Un objet peut envoyer

Actualiser Un objet est mis à jour

7.3 Description des objets de communication

7.3.1 Commande d'éclairage

C1 Sortie d'éclairage Commuter Dans la fonction Éclairage = Commuter l'éclairage, la sortie de commutation de l'éclairage C1 envoie un télégramme MARCHE si un mouvement est détecté ou en cas de luminosité insuffisante, et un télégramme ARRÊT après écoulement de la temporisation à l'extinction ou en cas de luminosité suffisante : 0 = aucune présence ou luminosité suffisante (ARRÊT) 1 = présence ou luminosité insuffisante (MARCHE)

C1 Sortie d'éclairage Commuter Les objets 3,5,7 sont disponibles si la fonction Éclairage = régulation à lumière constante, ou Commuter l'éclairage avec éclairage variable en mode commutation = oui est activée. Dans la fonction Éclairage = régulation à lumière constante, les objets 1, 3, 5 et 7 sont utilisés pour la régulation à lumière constante si aucun bouton externe supplémentaire n'est utilisé. Pour le paramétrage pour usage avec un bouton externe, voir le chapitre Applications classiques. Les quatre objets doivent être reliés pour permettre le fonctionnement de la régulation à lumière constante. En fonction du paramétrage, on obtient un autre comportement. La régulation à lumière constante peut être démarrée par un télégramme MARCHE ou de valeur. Pour plus de précisions, voir le chapitre Canal C1 Éclairage Régulation à lumière constante - Réglages détaillés. Dans la fonction Éclairage = régulation à lumière constante ou régulation à lumière constante sans influence de la présence, la régulation à lumière constante peut également être utilisée sans aucune

C1 Sortie d'éclairage Éclaircir/Obscurc

C1 Sortie d'éclairage Envoyer la valeur

C1 Entrée d'éclairage Valeur d'indication d'étatLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 26

Obj. Nom Fonction Description présence. L'utilisation indépendamment de la présence peut être activée et désactivée via l'objet 39. Le comportement en cas de commande manuelle peut être choisi entre « school » et « office ». Veuillez tenir compte des consignes relatives à la commande avec les boutons.

C1 Entrée d'éclairage Commuter, bouton externe Objet d'entrée 1 bit pour la commande manuelle forcée du détecteur via un bouton externe. Fonction : commutation Pour le comportement de l'éclairage, voir le 8 Commande

C1 Entrée d'éclairage Éclaircir/Obscurc ir, bouton- poussoir externe L'objet est disponible si la fonction Éclairage = régulation à lumière constante ou Commuter l'éclairage avec éclairage variable en mode commutation = oui est activée. Objet d'entrée 4 bits pour la commande manuelle forcée du détecteur via un bouton externe. Fonction : variation Pour le comportement de l'éclairage, voir le chapitre 8 Commande

C1 Entrée d'éclairage Envoyer la valeur, bouton externe L'objet est disponible si la fonction Éclairage = régulation à lumière constante ou Commuter l'éclairage avec éclairage variable en mode commutation = oui est activée. Objet d'entrée 1 octet pour la commande manuelle forcée du détecteur via un bouton externe. Pour le comportement de l'éclairage, voir le chapitre 8 Commande

C1 Valeur de commutation de la luminosité Réceptionner la valeur Objet disponible si régler la valeur de commutation/de consigne de la luminosité via le bus = oui est activé. La valeur de commutation/de consigne de la luminosité peut ainsi être modifiée pendant le fonctionnement. Si la valeur reçue se trouve en dehors de la plage de valeurs (de 5 à 3000 lux) ou si la valeur de commutation/de consigne de la luminosité n'est pas adaptée au facteur de correction de pièce actuellement réglé (voir limite de réglage), la valeur de la luminosité reçue est réglée automatiquement sur la valeur limite correspondante. C1 Valeur de consigne de la luminosité

C1 Valeur de Envoyer la valeur L'objet retourne la valeur deLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 27

Obj. Nom Fonction Description commutation de la luminosité commutation/de consigne de la luminosité enregistrée. En cas de modification de la valeur de commutation/de consigne de la luminosité avec la télécommande, la nouvelle valeur est envoyée. La valeur « 0 » signifie « Mesure DÉSACTIVÉE » en mode commutation. C1 Valeur de consigne de la luminosité

C1 Valeur de commutation de la luminosité Nuit C1 Valeur de consigne de la luminosité Nuit Réceptionner la valeur Objet disponible si régler la valeur de consigne/de commutation de la luminosité via le bus = oui est activé. La valeur de commutation/de consigne de la luminosité pour la nuit peut ainsi être réglée une nouvelle fois en cours de fonctionnement. Si la valeur reçue se situe hors de la plage de valeurs (5...3000 lux) ou si la valeur de commutation/de consigne de la luminosité n'est pas adaptée au facteur de correction de pièce actuellement réglé (voir limite de réglage), la valeur de la luminosité reçue est réglée automatiquement sur la valeur limite correspondante.

C1 Valeur de commutation de la luminosité Nuit Envoyer la valeur L'objet retourne la valeur de commutation/de consigne de la luminosité Nuit enregistrée. En cas de modification de la valeur de commutation/de consigne de la luminosité avec la télécommande, la nouvelle valeur est envoyée. La valeur « 0 » signifie « Mesure DÉSACTIVÉE » en mode commutation. C1 Valeur de consigne de la luminosité Nuit

C1 Valeur de commutation de la luminosité (apprentissage) $01=appeler, $81=enregistrer Objet disponible si régler la valeur de commutation/de consigne de la luminosité via le bus = oui est activé. À l'aide d'un télégramme de valeur $81 (129), le détecteur reprend la valeur de la luminosité actuellement mesurée [lux] comme nouvelle valeur de commutation/de consigne de la luminosité ou comme valeur de commutation/de consigne de la luminosité Nuit (en fonction de celle qui est active à ce moment). L'objet 12 envoie la valeur de commutation/de consigne de la luminosité actuellement activée et enregistrée ou bien l'objet 14 envoie la valeur de commutation/de consigne de la luminosité Nuit (en fonction de celle qui est activée à ce moment-là). À l'aide d'un télégramme de valeur $01 (1), l'objet 12 envoie la valeur de commutation/de consigne de la luminosité actuelle ou l'objet 14 lorsque la valeur de commutation/de consigne de la luminosité C1 Valeur de consigne de la luminosité (apprentissage)Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 28

Obj. Nom Fonction Description Nuit est activée. La valeur est reprise sur la valeur de commutation/de consigne de la luminosité actuellement activée.

Valeur de mesure du luxmètre Réceptionner la valeur Objet disponible si régler la valeur de mesure de la luminosité via le bus = oui est activé. Pour le calcul du facteur de correction de pièce, la valeur mesurée par le luxmètre est nécessaire. Le luxmètre est placé en dessous, devant le capteur et la valeur de luminosité mesurée est envoyée via l'objet 18 ou la télécommande via appli theSenda B (avec appli theSenda Plug). Le facteur de correction de pièce est calculé automatiquement immédiatement après la saisie. L'objet 19 envoie la valeur enregistrée.

Facteur de correction de pièce Appeler la valeur Objet disponible si régler la valeur de mesure de la luminosité via le bus = oui est activé. Le facteur de correction de pièce est calculé automatiquement après la saisie de la valeur du luxmètre ou saisie via l'ETS. Les valeurs admissibles se situent entre 0,05 et 2,0. Les valeurs calculées ou entrées situées en dehors de la plage autorisée sont automatiquement ramenées à la valeur limite correspondante. Le facteur de correction de pièce peut être consulté via l'objet 19.

Valeur de luminosité Envoyer la valeur lux Objet disponible si envoyer la valeur de mesure de la luminosité au bus = oui est activé. Le détecteur envoie la valeur de luminosité actuellement mesurée en tant que télégramme 2 octets via l'objet. La fréquence des télégrammes dépend du temps de cycle et de la modification minimale de la luminosité. Les télégrammes 2 octets sur l'objet servent à la visualisation d'une valeur de luminosité. Pour une régulation, il est recommandé d'utiliser la régulation à lumière constante intégrée dans le détecteur. La valeur de la luminosité peut être adaptée aux conditions de la pièce grâce au facteur de correction de pièce. Voir leLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 29

Obj. Nom Fonction Description paramètre Facteur de correction de pièce Luminosité.

Valeur de luminosité extérieure Recevoir la valeur lux Objet disponible si source de la mesure de luminosité = externe est activé. En plus de la mesure de luminosité, il est également possible d'utiliser une valeur de luminosité extérieure via l'objet.

Valeur de mesure de la température Réceptionner la valeur Objet disponible si régler la valeur de mesure de la température via le bus = oui est activé. Pour le calcul du décalage de température, la température ambiante mesurée est nécessaire. La valeur de la température mesurée est envoyée via l'objet 22 ou la télécommande via appli theSenda B (avec appli theSenda Plug). Le décalage de température est calculé automatiquement immédiatement après la saisie. L'objet 23 envoie la valeur enregistrée. Si la valeur du décalage de température calculé est en dehors de la plage de -5 K à +5 K, aucun nouveau décalage de température n'est réglé. Il est recommandé d'effectuer l'équilibrage de la mesure de la température suite à un auto-échauffement au plus tôt 30 minutes après la mise en service.

Décalage de température Appeler la valeur Objet disponible si régler la valeur de mesure de la température via le bus = oui est activé. Le décalage de température est calculé automatiquement après la saisie de la valeur de la température ou saisi via l'ETS. Les valeurs admissibles se situent entre - 5,0 et 5,0. Les valeurs calculées ou entrées, situées en dehors de la plage autorisée, sont refusées et ne sont pas reprises. Le décalage de température peut être consulté via cet objet 23 à des fins de contrôle.

Valeur de la température Envoyer la valeur de la température Objet disponible si envoyer la valeur de température au bus = oui est activé. Le détecteur envoie la valeur de température actuellement mesurée en tant que télégramme 2 octets via l'objet. La fréquence des télégrammes dépend du temps de cycle et de la modification minimale de la température. La valeur de la température est adaptée aux conditions de la pièce avec le décalage de température. Voir le paramètre Décalage de température.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 30

C2 Sortie d'éclairage Commuter En cas d'utilisation de deux sorties de commutation, l'objet sert à la commutation en fonction de la luminosité du canal C2 Éclairage. Pour le fonctionnement, voir l'objet 1 : C1 Sortie d'éclairage.

C2 Sortie d'éclairage Commuter Les objets 30, 32 et 34 sont disponibles si la fonction Éclairage = régulation à lumière constante ou Commuter l'éclairage avec éclairage variable en mode commutation = oui est activé. En cas d'utilisation de deux canaux, les 4 objets servent à la commande ou à la régulation à lumière constante du canal C2 Éclairage. Pour le fonctionnement, voir les objets 1, 3, 5 et 7 : Canal C1 Éclairage.

C2 Sortie d'éclairage Éclaircir/Obscurc

C2 Sortie d'éclairage Envoyer la valeur

C2 Entrée d'éclairage Valeur d'indication d'état

C2 Entrée d'éclairage Commuter, bouton externe Objet d'entrée 1 bit pour la commande manuelle forcée du détecteur via un bouton externe. Fonction : commutation Pour le comportement de l'éclairage avec 2 canaux, voir le chapitre 8 Commande.

C2 Entrée d'éclairage Éclaircir/Obscurc ir, bouton- poussoir externe Objet d'entrée 4 bits pour la commande manuelle forcée du détecteur via un bouton externe. Fonction : variation Pour le comportement de l'éclairage avec 2 canaux, voir le chapitre 8 Commande.

C2 Entrée d'éclairage Envoyer la valeur, bouton externe L'objet est disponible si la fonction Éclairage = régulation à lumière constante ou Commuter l'éclairage avec Éclairage variable en mode commutation = oui est activé. Objet d'entrée 1 octet pour la commande manuelle forcée du détecteur via un bouton externe. Pour le comportement de l'éclairage avec 2 canaux, voir le chapitre 8 Commande.

C1, C2 Éclairage Commutation Jour/Nuit Objet disponible si un paramètre Nuit = oui a été réglé, p. ex. Autre temporisation à l'extinction de l'éclairage de nuit = oui. Pour les canaux C1, C2 Éclairage, différentes valeurs pour la nuit peuvent être enregistrées selon le paramètre. Un télégramme ARRÊT sur l'objet active le mode Jour (standard). Un télégramme MARCHE sur l'objet active le mode Nuit.

C1 Éclairage Sélection de la Objet disponible si la fonction Éclairage =Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 31

Obj. Nom Fonction Description C1, C2 Éclairage régulation à lumière constante régulation à lumière constante est activée. Comportement avec Régulation à lumière constante : Un télégramme MARCHE sur l'objet démarre la régulation sans influence de la présence. Le Mode de fonctionnement du canal de lumière est automatiquement commuté sur Automatique. Un télégramme ARRÊT sur l'objet désactive la régulation sans influence de la présence et la régulation à lumière constante en fonction de la présence se poursuit. Le Mode de fonctionnement réglé est rétabli.

C1 Éclairage Régulation à lumière constante Activer/Désactiv

Objet disponible si la fonction Éclairage = régulation à lumière constante sans influence de la présence est activée. Comportement en cas de régulation à lumière constante sans influence de la présence : Un télégramme MARCHE sur l'objet démarre la régulation. Un télégramme ARRÊT sur l'objet désactive la régulation et éteint l'éclairage. Les 2 canaux de lumière C1/C2 peuvent être commutés et variés séparément. C1, C2 Éclairage Régulation à lumière constante

C1 Éclairage C1, C2 Éclairage Fonction de veille L'objet est disponible si Éclairage de veille = actif est activé. La fonction de veille peut être désactivée ou réactivée via cet objet. Par défaut, la fonction de veille est activée.

C1 Temporisation de l'éclairage C1, C2 Temporisation de l'éclairage Réceptionner la valeur Objet disponible si régler la temporisation de l'éclairage via le bus = oui est activé. Via l'objet, la temporisation à l'extinction des canaux de lumière C1, C2 peut être réglée en même temps dans une plage située entre 30 s et 60 min. La valeur doit être envoyée en secondes. Dans la plage située entre 2 et 30 minutes, la temporisation de l'éclairage est adaptée.

C1 Temporisation de l'éclairage C1, C2 Temporisation de l'éclairage Envoyer la valeur Objet disponible si régler la temporisation de l'éclairage via le bus = oui est activé. L'objet retourne la valeur enregistrée de la temporisation de l'éclairage. En cas de modification de la temporisation de l'éclairage avec la télécommande, la nouvelle valeur est envoyée.

C1 Temporisation de l'éclairage Nuit C1, C2 Temporisation de l'éclairage Nuit Réceptionner la valeur Objet disponible si régler la temporisation de l'éclairage Nuit via le bus = oui est activé. Via cet objet, la temporisation à l'extinction des canaux de lumière C1, C2 pour la nuit peut être réglée en même temps dans une plage située entre 30 s et 60 min. LaLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 32

Obj. Nom Fonction Description valeur doit être envoyée en secondes. Dans la plage située entre 2 et 30 minutes, la temporisation de l'éclairage est adaptée.

C1 Temporisation de l'éclairage Nuit C1, C2 Temporisation de l'éclairage Nuit Envoyer la valeur Objet disponible si régler la temporisation de l'éclairage Nuit via le bus = oui est activé. L'objet retourne la valeur enregistrée de la temporisation de l'éclairage Nuit. En cas de modification de la temporisation de l'éclairage Nuit avec la télécommande, la nouvelle valeur est envoyée.

C1 Éclairage C1, C2 Éclairage Verrouiller/Déver rouiller Objet disponible si activer la fonction de verrouillage = oui est activé. Les canaux de lumière sont verrouillés ensemble au moyen d'un télégramme MARCHE ou ARRÊT. Au début du verrouillage, les sorties éclairage envoient au choix l'un des derniers télégrammes suivants : MARCHE, ARRÊT, pas de télégramme, valeur X%. Pendant le verrouillage, les canaux n'envoient aucun télégramme, ni en raison d'une présence/d'aucune présence, ni en raison de la luminosité. Les canaux Éclairage sont déverrouillés au moyen d'un télégramme MARCHE ou ARRÊT, complémentaire au télégramme lors du verrouillage. Lors du déblocage, le détecteur envoie toujours l'état actuel et poursuit ainsi la commutation en fonction de la luminosité ou la régulation à lumière constante.

Ordre centralisé Recevoir Un télégramme MARCHE active les canaux C1, C2 Éclairage. Le comportement du détecteur est le même, comme lorsque l'utilisateur l'active avec un bouton. Le comportement dépend du type de commande sélectionné. Voir le chapitre

Commande. Un télégramme ARRÊT désactive les canaux C1, C2 Éclairage en fonction des préalables suivants : - aucun mouvement durant les 5 dernières secondes : La lumière s'éteint immédiatement. Les temporisations en cours pour les canaux C1, C2 Éclairage et Veille sont réglées sur 0. Le détecteur est ensuite en mode de fonctionnement normal. Si Durée éclairage de veille a été réglée sur toujours allumé, les canaux C1, C2 ne sont pas désactivés, mais passent dans le mode Veille réglé. - Mouvement lors de la réception du télégramme ARRÊT :Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 33

Obj. Nom Fonction Description La lumière reste allumée. Automatique : - Si un mouvement est ensuite détecté, la lumière est rallumée en cas de luminosité insuffisante. Le détecteur est verrouillé : - La commande centralisée n'est pas exécutée.

Scène extérieure Recevoir Objet disponible si Canal C1 - Activer l'éclairage = oui est activé. Les numéros de scène directement envoyés à l'actionneur peuvent être transmis au détecteur afin de verrouiller/déverrouiller les canaux de lumière du détecteur, d'activer/de désactiver la régulation ou d'utiliser la scène interne 1/2. Voir chapitre 7.9.1 Fonctions de scènes

LED rouge Recevoir Objet disponible si piloter la LED rouge via l'objet = oui est activé. À la réception d'un télégramme MARCHE sur l'objet, la LED rouge commence à clignoter (2 s allumée/2 s éteinte). La LED rouge sera éteinte au moyen d'un télégramme ARRÊT ou automatiquement au redémarrage du détecteur.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 34

C4.1 CVC Commuter Objet disponible si Canal C4 - Activer CVC ou Canal C5 - Activer CVC = oui est activé. En cas de présence (indépendant de la luminosité, après une éventuelle temporisation résultant d'une temporisation à l'enclenchement paramétrée), le canal C4, C5 CVC envoie le télégramme paramétré ou n'envoie aucun télégramme. Après écoulement de la temporisation, le télégramme paramétré est envoyé, ou aucun télégramme n'est envoyé. Le type de télégramme peut être sélectionné librement.

C5.1 CVC Envoyer la valeur 54 C5.2 CVC Envoyer le pourcentage Envoyer mode de fonctionnement CVC Envoyer la scène

C4 CVC Verrouiller/ Déverrouiller Objet disponible si activer la fonction de verrouillage = oui est activé. Le canal CVC est verrouillé avec un télégramme MARCHE ou ARRÊT. Le comportement au début du verrouillage peut être défini comme suit : - aucune réaction - comme lorsqu'une présence est détectée - comme à la fin de la temporisation Le canal CVC est déverrouillé avec un télégramme MARCHE ou ARRÊT, complémentaire au télégramme lors du verrouillage. Une fois le déverrouillage effectué, l'état actuel est envoyé.

7.3.3 Surveillance de pièce C6

C6 Surveillance de pièce Message

Les objets 56 - 59 sont disponibles si Canal C6 – Activer la surveillance de pièce = oui a été réglé. En fonction du paramétrage, le détecteur envoie l'information de mouvement via l'objet, avec une sécurité élevée contre un déclenchement erroné. Type de signalisation = cyclique avec validation : Lorsqu'un mouvement est détecté, le canal Surveillance envoie un télégramme MARCHE. Si le télégramme n'est pas confirmé sur l'objet 57 pendant le temps d'attente paramétrable, le détecteur renvoie un télégramme MARCHE. Cette procédure est répétée jusqu'à ce qu'il y ait une confirmation. Il est possible de paramétrer le temps mort après la validation.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 35

Obj. Nom Fonction Description Type de signalisation = commutation Marche/Arrêt : Lorsqu'un mouvement est détecté, le canal Surveillance envoie un télégramme MARCHE, et après écoulement de la temporisation Surveillance, il envoie un télégramme ARRÊT.

C6 Surveillance de pièce Confirmation Si le canal Surveillance est paramétré sur Cyclique avec validation , le détecteur attend un télégramme 0 ou 1 sur l'objet. Le télégramme MARCHE est renvoyé à intervalles cycliques, tant qu'aucune confirmation n'est effectuée. Il est possible de paramétrer le temps mort après la validation.

C6 Surveillance de pièce Sabotage cyclique Afin de déterminer le démontage du détecteur, l'objet 58 envoie en permanence des télégrammes ARRÊT, tant que le détecteur est en marche.

C6 Surveillance de pièce Déblocage Pendant le fonctionnement, le canal C6 - Surveillance de pièce peut être validé avec un télégramme MARCHE sur l'objet 59, ou verrouillé avec un télégramme ARRÊT. Lors du verrouillage, aucun télégramme n'est envoyé via l'objet 56.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 36

7.3.4 Objets généraux

Commutation parallèle Sortie Envoyer une information sur le mouvement Objet disponible si mode de fonctionnement maître = commutation parallèle ou mode de fonctionnement = esclave est activé. Le déclencheur Sortie est requis pour la commutation parallèle de plusieurs détecteurs. L'objet envoie alors un déclencheur sur un déclencheur Entrée ou déclencheur Entrée/Sortie comme information de mouvement. Deux types de commutation sont possibles : Commutation parallèle maître-esclave : Un maître reçoit l'information de mouvement de la part de plusieurs esclaves dans la pièce et commute ou régule l'éclairage en fonction des besoins conformément à la luminosité mesurée par le maître. Avantage : une commutation homogène avec une valeur de luminosité définie. Si l'application est réalisée par exemple dans un couloir, le maître sera monté à l'emplacement le plus sombre. Commutation parallèle maître-maître : Plusieurs maîtres échangent l'information de mouvement entre eux. Avantage : une zone avec détection de présence homogène, mais plusieurs mesures de luminosité. L'intervalle (temps de cycle) entre les deux télégrammes peut être paramétré à 5 min max. Important : l'intervalle sélectionné entre deux télégrammes du déclencheur est toujours inférieur à la temporisation à l'extinction. Observer les instructions du chapitre 9 Commutation parallèle.

Commutation parallèle Entrée Recevoir une information sur un mouvement Objet disponible, si mode de fonctionnement maître = commutation parallèle est activé. Le déclencheur Entrée est requis pour la commutation parallèle de plusieurs détecteurs. L'objet reçoit alors l'information sur le mouvement d'un déclencheur Sortie ou déclencheur Entrée/Sortie. Pour la description des types de commutation, voir l'objet 60 Déclencheur Sortie.

Effet halo Sortie Envoyer le statut de mouvement

Objet disponible si mode de fonctionnement maître = effet de halo est activé.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 37

Obj. Nom Fonction Description Dans le cas d'une présence et si l'éclairage est allumé dans la zone correspondante, le détecteur envoie de manière cyclique un télégramme de valeur temporelle avec le temps de cycle de l'effet de halo paramétré aux zones de détection avoisinantes via l'objet. Voir également Exemple d'application de l'effet de halo

Effet halo Entrée Recevoir le statut de mouvement Objet disponible si mode de fonctionnement maître = effet de halo est activé. Si un télégramme de valeur temporelle est reçu via l'objet et si, en même temps, personne ne se trouve dans cette zone de détection, l'effet halo est lancé, c'est à dire que l'éclairage est allumé sur la valeur de variation du halo réglée. Si l'éclairage est éteint, l'effet de halo est lancé uniquement en cas de luminosité insuffisante ou bien dans tous les cas avec « Mesure désactivée » pour la valeur de commutation de la luminosité. Un mode veille éventuellement actif sera neutralisé par l'effet de halo. Une fois l'effet de halo écoulé, le mode veille est redémarré. Voir également Exemple d'application de l'effet de halo.

Effet de halo Déverrouillée Objet disponible si mode de fonctionnement maître = effet de halo est activé. Un télégramme 0 ou 1 permet de désactiver ou d'activer la fonction effet halo. Si la fonction est désactivée, aucun télégramme de l'objet 63 n'est pris en compte

Scène Entrée Scène 1/2 Objet disponible si Commande des scènes = utiliser des scènes intérieures est activé. Un télégramme ARRÊT sur l'objet appelle la scène 1, un télégramme MARCHE sur l'objet appelle la scène 2.

Scène Sortie Numéro de scène Objet disponible si Commande des scènes = envoyer le numéro de scène au bus est activé. Par la pression des touches de scène de la télécommande de l'utilisateur theSenda B ou theSenda S, l'objet de sortie de scène envoie le numéro de scène réglé.

IR Commutation externe 1 Commuter Si, lors du paramétrage, une adresse de groupe IR a été affectée au paramètre Commuter/Varier externe 1, les objets 67 et 68 reprennent la fonction suivante dès qu'un ordre avec l'adresse de groupe IR

Obj. Nom Fonction Description sélectionnée est reçu : Par une pression brève des touches / , un télégramme MARCHE (1) ou un télégramme ARRÊT (0) est envoyé via l'objet 67. Par une pression longue de la touche de la télécommande, « Variation éclaircir » est envoyé via l'objet 68 et lorsque la touche est relâchée, « Arrêt » est envoyé. Par une pression longue de la touche de la télécommande, « Variation obscurcir » est envoyé via l'objet et lorsque la touche est relâchée, « Arrêt » est envoyé.

IR Commutation externe 2 Commuter Si, lors du paramétrage, une adresse de groupe IR a été affectée au paramètre Commuter/Varier externe 2, les objets 69 et 70 reprennent la même fonction que celle décrite pour les objets 67 et 68 dès qu'un ordre avec l'adresse de groupe IR sélectionnée est reçu.

Si, lors du paramétrage, une adresse de groupe IR a été affectée au paramètre Store externe 1, les objets 71 et 72 reprennent la fonction suivante dès qu'un ordre avec l'adresse de groupe IR sélectionnée est reçu : Par une brève pression des touches / et pour une brève orientation des lamelles, un télégramme 0 ou 1 est envoyé via l'objet 71 Store Pas/Stop. Par une pression longue des touches / et pour monter/descendre le store, un télégramme 0 ou 1 est envoyé via l'objet 72 Monter store.

Pas/Stop Si, lors du paramétrage, une adresse de groupe IR a été affectée au paramètre Store externe 2, les objets 73 et 74 reprennent la même fonction que celle qui est décrite pour les objets 71 et 72, dès qu'un ordre avec l'adresse de groupe IR sélectionnée est reçu.

Mode test de présence Marche/Arrêt Un télégramme MARCHE active le mode test de la présence pour une durée correspondant au temps paramétré. Un télégramme ARRÊT interrompt prématurément le mode test de la présence et le détecteur redémarre. Pour la description du mode test de la présence, voir Mode test de la présence.

Mode test d'éclairage Marche/Arrêt Un télégramme MARCHE active le mode test de l'éclairage pour une durée correspondant au temps paramétré. Un télégramme ARRÊT interrompt prématurément le mode test de l'éclairageLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 39

Obj. Nom Fonction Description et le détecteur redémarre. Pour la description du mode test de l'éclairage, voir Mode test de l'éclairage.

Version logicielle Envoyer Cet objet permet de consulter la version logicielle du détecteur. Le format de la version logicielle demandée correspond au type de données 217.001. Info Version

7.3.5 Canaux logiques

Objet 80 : C18 Module logique - Entrée logique 1 dans la fonction ET, OU, OU exclusif Premier objet d'entrée du module logique.

Objet 81 : C18 Module logique - Entrée logique 2 dans la fonction ET, OU, OU exclusif Deuxième objet d'entrée du module logique.

Objet 82 : C18 Module logique - Entrée logique 3 dans la fonction ET, OU Troisième objet d'entrée du module logique.

Objet 83 : C18 Module logique - Entrée logique 4 dans la fonction ET, OU Quatrième objet d'entrée du module logique.

Objet 84 : C18 Module logique - Verrouiller/Déverrouiller Objet de verrouillage du canal. Uniquement visible si la fonction de verrouillage est activée. Le comportement en cas d'activation/de désactivation du verrouillage (verrouiller avec 0 ou 1) peut être réglé par paramètre.

Objet 85 : C18.1 Module logique – Commuter, priorité, valeur, pourcentage, mode de fonctionnement CVC, scènes Premier objet de sortie du module logique. La fonction de l'objet dépend du type de télégramme sélectionné (voir page de paramètres Objets, paramètre Type de télégramme).

Type de télégramme Format Télégrammes envoyés Ordre de commutation DPT 1.001 (Marche/Arrêt) Marche/Arrêt Priorité DPT 2.001 (priority control) Télégramme 2 bits : Fonction Valeur Pas de priorité ARRÊT (no control: off)

Valeur DPT 5 010 Valeur 0-255 Pourcentage DPT 5 001 Valeur en pourcentage 0-100 % Mode de fonctionnement CVC DPT 20 102 0 = auto 1 = confort 2 = veille 3 = abaissement nocturne 4 = hors gel Scènes DPT 17 001 Numéro de scène 1-64Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 41

Objet 86 : C18.2 Module logique - Commuter, priorité, valeur, mode de fonctionnement CVC, scènes Deuxième objet de sortie du module logique. La fonction de l'objet dépend du type de télégramme sélectionné (voir page de paramètres Objets, paramètre Type de télégramme).

Type de télégramme Format Télégrammes envoyés Ordre de commutation DPT 1.001 (Marche/Arrêt) Marche/Arrêt Priorité DPT 2.001 (priority control) Télégramme 2 bits : Fonction Valeur Pas de priorité ARRÊT (no control: off)

Valeur DPT 5 010 Valeur 0-255 Pourcentage DPT 5 001 Valeur en pourcentage 0-100 % Mode de fonctionnement CVC DPT 20 102 0 = auto 1 = confort 2 = veille 3 = abaissement nocturne 4 = hors gel Scènes DPT 17 001 Numéro de scène 1-64

Objets 90-96, 100-106, 110–116, 120–126, 130–136 Objets pour fonctions C19, C20, C21, C22 et C23 : voir C18.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 42

7.4 Pages de paramètres

Page de paramètres Description Généralités Configuration de base de l'appareil : canaux utilisés et mode de fonctionnement. Réglage Domaine d'application, mesure de luminosité/de la température et LED. Canaux de lumière Canal C1 Éclairage Réglages de base pour le canal de lumière, p. ex. fonction, type de fonctionnement, valeur de consigne de la luminosité, temporisation, etc. Réglages détaillés Réglages détaillés pour le canal de lumière, p. ex. fonction de variation, commande forcée, veille, etc. Fonction de verrouillage Comportement en cas de verrouillage. Canal C2 Éclairage Différence de luminosité par rapport à C1 Canaux CVC Canal C4 CVC Temporisation à l'enclenchement, temporisation Objets Type de télégramme, comportement en cas de présence détectée, etc. Fonction de verrouillage Comportement en cas de verrouillage. Canal C5 CVC Voir Canal C4. Surveillance de pièce Canal C6 Surveillance de pièce Type de signalisation, validation, etc. Télécommande Télécommande Détermination des adresses de groupe IR. Scènes Scènes Commande des scènes. Fonctions de scènes Comportement lors de la réception d'un numéro de scène. Canaux logiques Canal logique C18..C23 Nombre d'entrées, lien, etc. Objets Type de télégramme, comportement à la commutation/au verrouillage, etc.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 43

7.4.2 Paramètres généraux

Nom du paramètre Valeurs Signification Mode de fonctionnement Maître Un maître peut exécuter la commande d'éclairage (commutation ou régulation à lumière constante) et la transmission de l'information de présence.

esclave Les esclaves sont utilisés pour étendre la zone de détection. Ils fournissent des informations de présence au maître. Le paramètre Temps de cycle de la commutation parallèle est affiché. Tenir compte des consignes relatives à la commutation parallèle au chapitre 9 Commutation parallèle Mode de fonctionnement maître Commutation individuelle Le détecteur fonctionne comme appareil autonome.

Commutation parallèle

Effet de halo Si nécessaire, pour étendre la zone de détection avec un « maître », des détecteurs supplémentaires comme « esclaves » sont connectés ou bien plusieurs « maîtres » sont interconnectés. Le paramètre Temps de cycle de la commutation parallèle est affiché. Veuillez tenir compte des consignes relatives à la commutation parallèle au

chapitre 9 Commutation parallèle.

L'éclairage accompagne l'utilisateur dans la zone dans laquelle il se trouve. L'éclairage dans les zones de détection avoisinantes est allumé ou varié selon la valeur de variation du halo. Le paramètre Temps de cycle de l'effet halo est affiché. Respecter les instructions relatives à l'effet de halo au chapitre 11 Effet de halo Temps de cycle Commutation parallèle 5 s…30 s…5 min L'intervalle entre deux télégrammes peut être paramétré à 5 minutes max. pour réduire le nombre de télégrammes. Attention : l'intervalle sélectionné entre deux télégrammes du déclencheur est toujours inférieur à la temporisation. Temps de cycle de l'effet de halo 5 s… 30 s…5 min L'intervalle entre deux télégrammes peut être paramétré à 5 minutes max. pour réduire le nombre de télégrammes. Dans le cas d'une présence et si l'éclairage est allumé dans la zone de détection correspondante, le détecteur envoie de manière cyclique un télégramme de valeur temporelle Canal C1 Activer l'éclairage Non Le détecteur n'est pas utilisé pour la commande de l'éclairage.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 44

Nom du paramètre Valeurs Signification Oui Le canal C1 Éclairage pour la commande/la régulation d'éclairage s'affiche. Canal C2 Activer l'éclairage Non Un second canal de lumière n'est pas utilisé. Oui C2 utilise les mêmes réglages que C1, mais peut fonctionner avec une valeur de consigne différente de C1. Condition : C1 doit être activé. Canal C4 – Activer CVC Non Le détecteur n'est pas utilisé pour la commande d'applications CVC. Oui La page de paramètres Canal C4 CVC s'affiche. Le canal C4 CVC pilote d'autres installations comme p. ex. des systèmes CVC en fonction de la présence de personnes, et fournit l'information de présence à des systèmes supérieurs (indépendamment de la luminosité). Canal C5 – Activer CVC Non Le détecteur n'est pas utilisé pour la commande d'applications CVC. Oui

La page de paramètres Canal C5 CVC s'affiche. Le canal C5 CVC pilote d'autres installations comme p. ex. des systèmes CVC en fonction de la présence de personnes, et fournit l'information de présence à des systèmes supérieurs (indépendamment de la luminosité). Canal C6 – Activer la surveillance de pièce Non

Oui Le détecteur n'est pas utilisé pour la surveillance de pièce. Pour la surveillance de pièce, le détecteur émet un signal de présence avec sécurité accrue contre des déclenchements intempestifs. Nombre – Canaux logiques

Nombre de canaux logiques nécessaires. En cas d'utilisation, la page de paramètres Canal logique Cxx s'affiche. Des canaux logiques permettent de relier jusqu'à quatre télégrammes 1 bit séparés pour qu'une seule information soit nécessaire. Les liens possibles sont ET, OU ou OU exclusif Activation du mode test via l'objet ou la commande à distance, maximum 30 min Un mode test activé est automatiquement terminé une fois le temps réglé écoulé et le détecteur est redémarré. Description voir

Nom du paramètre Valeurs Signification Généralités Écraser le réglage des paramètres lors du téléchargement

Le réglage concerne les paramètres suivants : - Valeur de commutation/de consigne de la luminosité - Valeur de commutation/de consigne de la luminosité Nuit - Temporisation de l'éclairage - Temporisation de l'éclairage Nuit - Facteur de correction de pièce Luminosité - Sensibilité de détection - Sensibilité de détection Nuit - Décalage de température

Ne pas écraser les paramètres Les valeurs de paramètres concernées (voir ci-dessus) dans le détecteur ne sont pas modifiées. Les réglages modifiés à l'aide de la télécommande de l'application theSenda B (appli theSenda Plug), la télécommande d'installation theSenda P ou via l'objet sont conservés. Remarque : lors du premier téléchargement (état de livraison) ou après le déchargement du détecteur, des valeurs de paramètre valides doivent tout d'abord être téléchargées, sinon les valeurs par défaut sont chargées

Écraser les paramètres Les valeurs de paramètres concernées (voir ci-dessus) dans le détecteur sont écrasées. Les réglages modifiés à l'aide de la télécommande de l'application theSenda B (appli theSenda Plug), la télécommande d'installation theSenda P ou via l'objet seront perdus. Les paramètres réglés dans l'ETS seront repris. Détection Sensibilité de détection 1… 3…5 Le détecteur comporte 5 niveaux de sensibilité : 1 Très peu sensible 2 Peu sensible 3 Standard 4 Sensible 5 Très sensible La sélection de l'état de fonctionnement test de la présence ne modifie pas le niveau de sensibilité réglé. Le réglage de base correspond au niveau moyen (3).Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 46

Nom du paramètre Valeurs Signification Autre sensibilité de détection la nuit Non

Oui Pour la nuit, il n'existe aucune autre sensibilité de détection. Pour éviter d'éventuelles détections erronées, il est possible de réduire la sensibilité de détection pour la nuit par niveaux. Sensibilité de détection Nuit 1… 2…5 Le détecteur comporte 5 niveaux de sensibilité pendant la nuit : 1 Très peu sensible 2 Peu sensible 3 Standard 4 Sensible 5 Très sensible Le réglage de base correspond au niveau moyen (3). Mesure de luminosité Source de la mesure de luminosité interne Le détecteur prend en compte la lumière artificielle et la lumière du jour à l'aide d'une mesure de luminosité interne.

externe La valeur de luminosité doit être ajoutée via l'objet 21 Valeur de luminosité extérieure – Recevoir la valeur lux. Le temps de cycle optimal est d'environ 1 s ou supérieur à 5% en cas de modifications. Sélection de la mesure de luminosité Utiliser la mesure de luminosité du milieu Ce réglage ne peut pas être modifié. Facteur de correction de pièce Luminosité

Le facteur de correction de pièce est une mesure permettant de faire la différence entre la mesure de la luminosité au plafond et celle au niveau de la surface de travail. La valeur de mesure de la luminosité mesurée au plafond varie en fonction de l'emplacement de montage, de l'incidence de la lumière, de la position du soleil, de la météo, des propriétés de réflexion de la pièce et du mobilier. La mesure de luminosité du détecteur est adaptée aux conditions de la pièce grâce au facteur de correction de pièce. 0,05...0,3…2,0 La valeur par défaut de 0,3 convient à la majorité des applications. Pour le calcul automatique du facteur de correction de pièce, voir le chapitre 10.2 Équilibrage de la mesure de luminosité. Régler la valeur de mesure de la luminosité via le bus Non L'objet 18 Valeur de mesure du luxmètre – Réceptionner la valeur et l'objet 19 Facteur de correction de pièce – Appeler la valeur sont masqués. Oui L'objet 18 Valeur de mesure du luxmètreLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 47

Nom du paramètre Valeurs Signification – Réceptionner la valeur et l'objet 19 Facteur de correction de pièce – Appeler la valeur sont affichés. Envoyer la valeur de luminosité au bus Non La valeur de la luminosité mesurée n'est pas envoyée. Oui La valeur de luminosité mesurée est envoyée via l'objet 20 Valeur de luminosité – Envoyer la valeur lux en tant que télégramme 2 octets. Le paramètre Facteur de correction de pièce permet d'adapter la valeur de luminosité mesurée aux conditions ambiantes dans la pièce. Les paramètres Envoyer cycliquement la valeur de luminosité et Envoyer la valeur de luminosité en cas de modification sont affichés. Remarque : si la valeur de luminosité est utilisée pour une régulation externe, veiller à régler Envoyer cycliquement la valeur de luminosité sur 5 s et Envoyer la valeur de luminosité en cas de modifications sur >5 %. Mesure de la température Envoyer la valeur de température au bus Non La valeur de la température mesurée n'est pas envoyée. Oui La valeur de température mesurée est envoyée via l'objet 24 Valeur de la température – Envoyer la valeur de la température. Le paramètre Décalage de température permet de corriger la valeur de la température mesurée. Un décalage de température éventuellement paramétré est pris en compte lors de l'émission de la valeur de la température. Décalage de température 5 K…0 K…-5 K Valeur de correction pour la mesure de la température si la température envoyée diffère de la température ambiante effective. Régler la valeur de mesure de la température via le bus Non L'objet 22 Valeur de mesure température – Réceptionner la valeur et l'objet 23 Décalage de température – Appeler la valeur sont masqués. Oui L'objet 22 Valeur de mesure température – Réceptionner la valeur et l'objet 23 Décalage de température – Appeler la valeur sont affichés. Envoyer cycliquement la valeur de la température Non La valeur de la température n'est pas envoyée cycliquement. 1 min…30 min La valeur de la température est envoyée cycliquement avec la durée sélectionnée. Envoyer la valeur de la température en cas de Non La valeur de la température n'est pas envoyée en cas de modification.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 48

Nom du paramètre Valeurs Signification modification 0,2 0,5

Envoyer quand la valeur, depuis le dernier envoi, a changé de la valeur réglée (en K). LED Adapter la LED rouge Non La LED rouge intégrée n'a pas de fonction supplémentaire. Oui Les deux paramètres Affichage du mouvement par la LED et Piloter la LED rouge via l'objet s'affichent. Affichage du mouvement par la LED Non Un mouvement détecté ne s'affiche pas. La LED rouge est éteinte. Oui Dès qu'un mouvement est détecté, la LED rouge s'allume. La LED reste allumée tant qu'un mouvement est détecté. Piloter la LED rouge via l'objet Non L'objet 48 LED rouge – Réceptionner est masqué. Oui L'objet 48 LED rouge – Réceptionner est affiché. À la réception d'un télégramme MARCHE sur l'objet 48, la LED rouge commence à clignoter (2 s allumée/2 s éteinte). La LED rouge sera éteinte au moyen d'un télégramme ARRÊT ou automatiquement au redémarrage du détecteur.

7.5 Canaux de lumière

7.5.1 Canal de lumière C1

Nom du paramètre Valeurs Signification Fonction Lumière Commuter l'éclairage Le canal C1 Éclairage active un groupe d'éclairage en fonction de la présence de personnes et de la luminosité régnant actuellement. Régulation à lumière constante Le canal C1 Éclairage régule un groupe d'éclairage en fonction de la présence de personnes et de la luminosité régnant actuellement. Régulation à lumière constante sans influence de la présence Le canal C1 Éclairage régule un groupe d'éclairage en fonction de la luminosité régnant actuellement.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 49

Nom du paramètre Valeurs Signification Type de fonction Semi-automatique En Mode de fonctionnement = Semi- automatique, l'activation doit toujours manuellement via le bouton-poussoir ou la télécommande. Exception : si un mouvement est détecté dans un intervalle de 10 secondes, une fois la temporisation de l'éclairage écoulée, l'éclairage s'allume automatiquement. La désactivation est automatique. Il est possible de modifier le comportement pendant un éclairage de veille activé, voir le paramètre Rallumage de l'éclairage en mode semi- automatique pendant la veille. Automatique En Mode de fonctionnement Automatique, le canal de lumière commute ou régule automatiquement l'éclairage en fonction d'une présence et de la luminosité ambiante. La désactivation est automatique. Voir le chapitre 8. Commande. Commuter sur mode semi- automatique la nuit

Le paramètre est visible si mode de fonctionnement = automatique. Non Pas de passage au mode de fonctionnement semi-automatique en mode Nuit. Oui L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit s'affiche. Passage automatique en mode semi- automatique en cas de passage, via l'objet 38, à Nuit (télégramme MARCHE), puis retour sur automatique dès que l'objet reçoit un télégramme ARRÊT (jour). Valeur de commutation de la luminosité/Valeur de consigne de la luminosité

Commuter l'éclairage : la valeur de commutation de la luminosité définit la luminosité minimale souhaitée. La luminosité régnant actuellement est mesurée en dessous du détecteur. Si la luminosité régnante est inférieure à la valeur de commutation, l'éclairage s'allume si une présence est détectée. Régulation à lumière constante : la valeur de consigne de la luminosité définie est atteinte par la régulation/variation des lampes (objets 3, 5, 7 et objets 30, 32, 34). 5 lx…500 lx… 3000 lx La valeur de commutation/de consigne de la luminosité peut être réglée entre 5– 3000 lx par palier. Remarque : si la valeur de commutation/ de consigne de la luminosité n'est pas adaptée au facteur de correction de pièce paramétré (voir limite de réglage), la valeur de commutation/de consigne de laLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 50

Nom du paramètre Valeurs Signification luminosité est définie automatiquement sur la valeur limite correspondante.

Mesure désactivée (dépend uniquement de la présence) Commuter l'éclairage : La valeur de commutation de la luminosité peut être désactivée avec le réglage Mesure désactivée (dépend uniquement de la présence).

La télécommande via appli theSenda B (avec appli theSenda Plug) ou la télécommande d'installation theSenda P facilite le réglage de la valeur de commutation/de consigne de la luminosité. Régler la valeur de commutation/de consigne de la luminosité via le bus Non Objet 11 C1 Valeur de commutation/de consigne de la luminosité – Recevoir une valeur, Objet 12 C1 Valeur de commutation/de consigne de la luminosité – Envoyer une valeur et Objet 15 C1 Valeur de commutation/de consigne de la luminosité (apprentissage) ne sont pas disponibles. Remarque : la valeur de commutation/de consigne de la luminosité peut toujours être réglée avec la télécommande.

Oui Objet 11 C1 Valeur de commutation/de consigne de la luminosité – Recevoir une valeur, Objet 12 C1 Valeur de commutation/de consigne de la luminosité – Envoyer une valeur et Objet 15 C1 Valeur de commutation/de consigne de la luminosité (apprentissage) sont visibles et peuvent être utilisés. Temporisation de l'éclairage 30 s…10 min… 60 min La temporisation à l'extinction peut être réglée entre 30 secondes et 60 minutes. Chaque mouvement détecté entraîne le redémarrage de la temporisation. La temporisation s'adapte au comportement de l'utilisateur par auto-apprentissage. Elle peut augmenter automatiquement pour atteindre 30 minutes max. ou revenir à la durée de la temporisation de l'éclairage réglée. La temporisation n'est pas modifiée par auto-apprentissage avec un réglage ≤ 2 minutes ou ≥ 30 minutes. La temporisation s'applique communément à tous les canaux de lumière C1, C2.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 51

Nom du paramètre Valeurs Signification Régler la temporisation de l'éclairage via le bus Non L'objet 41 C1, C2 Temporisation de l'éclairage – Réceptionner la valeur et l'objet 42 C1, C2 Temporisation de l'éclairage – Envoyer la valeur ne sont pas disponibles. Remarque : la temporisation peut toujours être réglée avec la télécommande. Oui L'objet 41 C1, C2 Temporisation de l'éclairage – Réceptionner la valeur et l'objet 42 C1, C2 Temporisation de l'éclairage – Envoyer la valeur s'affichent. La temporisation peut être réglée via le bus et interrogée. Présence de courte durée

En cas d'entrée de courte durée dans une pièce, la temporisation du canal Éclairage peut être interrompue prématurément. (En Mode de fonctionnement = Automatique et Semi-automatique) Non La temporisation est appliquée conformément au paramètre défini. Oui Si quelqu'un pénètre dans une pièce jusqu'alors inoccupée et s'il y reste seulement 30 secondes maximum, l'éclairage s'éteint plus tôt, au bout de 2 minutes. La présence de courte durée fonctionne également si un bouton-poussoir a été actionné ou si un déclencheur de commutation parallèle est reçu. Autre valeur de commutation/de consigne de la luminosité la nuit Non Seule une valeur de commutation/de consigne de la luminosité est disponible. Oui Une valeur de commutation/de consigne de la luminosité pour la nuit peut être paramétrée. Il est possible de commuter entre ces deux valeurs de consigne de la luminosité en cours de fonctionnement. L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit est visible et peut être utilisé. - Un télégramme MARCHE sur l'objet commute à la valeur de commutation/de consigne de la luminosité Nuit. - Un télégramme ARRÊT revient à la valeur initiale. Cela s'applique aussi bien à la commutation qu'à la régulation à lumière constante. Exemple : réalisation d'un mode jour et d'un mode nuit avec deux niveaux de luminosité différents.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 52

Nom du paramètre Valeurs Signification Valeur de commutation/de consigne de la luminosité Nuit

Le paramètre est visible si Autre valeur de commutation/de consigne de la luminosité la nuit = oui est activé. Avec l'objet 38 C1, C2 Éclairage – Commutation Jour-Nuit, il est possible de commuter entre les valeurs de commutation/de consigne de la luminosité pendant le fonctionnement. 5 lx…500 lx… 3000 lx La valeur de commutation/de consigne de la luminosité Nuit peut être réglée entre 5–3000 lx par palier. Remarque : si la valeur de commutation/de consigne de la luminosité Nuit n'est pas adaptée au facteur de correction de pièce actuellement paramétré (voir limite de réglage), la valeur de commutation/de consigne de la luminosité Nuit est définie automatiquement sur la valeur limite correspondante.

Mesure désactivée (dépend uniquement de la présence) Commuter l'éclairage : La valeur de commutation de la luminosité peut être désactivée avec le réglage Mesure désactivée (dépend uniquement de la présence). Régler la valeur de commutation/de consigne de la luminosité Nuit via le bus

Le paramètre est visible si Autre valeur de commutation/de consigne de la luminosité la nuit = oui est activé. Non L'objet 13 C1 Valeur de commutation/de consigne de la luminosité Nuit – Réceptionner la valeur, l'objet 14 C1 Valeur de commutation/de consigne de la luminosité Nuit – Envoyer la valeur et l'objet 15 C1 Valeur de commutation/de consigne de la luminosité (apprentissage) ne sont pas disponibles. Remarque : la valeur de commutation/de consigne de la luminosité Nuit peut toujours être réglée avec la télécommande via appli theSenda B (avec appli theSenda Plug). Oui Objet 13 C1 Valeur de commutation/de consigne de la luminosité Nuit – Recevoir une valeur Objet 14 C1 Valeur de commutation/de consigne de la luminosité Nuit – Envoyer une valeur et Objet 15 C1 Valeur de commutation/de consigne de la luminosité (apprentissage) sont visibles et peuvent être utilisés. Autre temporisation la nuit Non Seule une temporisation est disponible. Oui Une temporisation pour la nuit peut être paramétrée. Il est possible deLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 53

Nom du paramètre Valeurs Signification commuter entre deux temporisations en cours de fonctionnement. L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit est visible et peut être utilisé. - Un télégramme MARCHE sur l'objet commute à la temporisation de l'éclairage Nuit. - Un télégramme ARRÊT revient à la valeur initiale. Exemple : réalisation d'un mode jour et d'un mode nuit avec deux temporisations différentes. Temporisation de l'éclairage Nuit

Le paramètre est visible si Autre temporisation à l'extinction la nuit = oui. Avec l'objet 38 C1, C2 Éclairage – Changer sur Jour/Nuit, il est possible de changer entre les temporisations à l'extinction pendant le fonctionnement. 30 s…10 min… 60 min La temporisation à l'extinction peut être réglée entre 30 secondes et 60 minutes. Chaque mouvement détecté entraîne le redémarrage de la temporisation. La temporisation s'adapte au comportement de l'utilisateur par auto- apprentissage. Elle peut augmenter automatiquement pour atteindre 30 minutes max. ou revenir à la durée de la temporisation de l'éclairage réglée. La temporisation n'est pas modifiée par auto-apprentissage avec un réglage ≤ 2 minutes ou ≥ 30 minutes. La temporisation s'applique communément à tous les canaux de lumière C1, C2. Régler la temporisation de l'éclairage Nuit via le bus

Le paramètre est visible si Autre temporisation à l'extinction la nuit = oui est activé. Non Objet 43 C1, C2 Temporisation de l'éclairage Nuit – Recevoir une valeur et Objet 44C1, C2 Temporisation de l'éclairage Nuit – Envoyer une valeur ne sont pas disponibles. Remarque : la temporisation de l'éclairage Nuit peut toujours être réglée avec la télécommande de l'application theSenda B (avec appli theSenda Plug). Oui Objet 43 C1, C2 Temporisation de l'éclairage Nuit– Recevoir une valeur et Objet 44 C1, C2 Temporisation de l'éclairage Nuit – Envoyer une valeur sont visibles et peuvent être utilisés.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 54

7.5.1.1 Canal C1 Commuter l'éclairage - Réglages détaillés

Nom du paramètre Valeurs Signification Éclairage variable en mode commutation Non Il n'est pas possible de varier l'éclairage. Oui L'éclairage peut être varié manuellement. La Durée de la commande manuelle forcée s'affiche. Les objets 3 à 7 sont visibles et peuvent être utilisés. Durée de la commande manuelle forcée

Le paramètre est visible si le paramètre Éclairage dimmable en mode commutation = oui.

jusqu'à écoulement de la temporisation de l'éclairage La valeur de variation réglée est valable jusqu'à ce que la temporisation soit écoulée. Le mode automatique s'effectue ensuite. 15 min…120 min La valeur de variation réglée est valable jusqu'à ce que la durée réglée ou la temporisation soit écoulée. Le mode automatique s'effectue ensuite. Éclairage de veille

Le paramètre est visible si le paramètre Éclairage dimmable en mode commutation = oui. inactif La fonction de veille n'est pas disponible. actif La fonction de veille est disponible et les paramètres Durée éclairage de veille et Valeur de variation de veille s'affichent. Durée éclairage de veille

Le paramètre est visible si le paramètre Éclairage de veille = actif. toujours allumé L'éclairage reste en veille en permanence. Si la luminosité de la pièce dépasse la valeur de commutation de la luminosité, l'éclairage est éteint au bout de 10 minutes. Si la luminosité de la pièce passe sous la valeur de commutation de la luminosité, l'éclairage commute automatiquement sur la valeur de veille sans aucune présence. Un éclairage minimal en cas d'obscurité est ainsi garanti. 30 s…30 min… 60 min La veille entraîne la diminution d'intensité des deux groupes d'éclairage à la valeur de variation de veille réglée après expiration de la temporisation, et non leur extinction. Valeur de variation de veille

Le paramètre est visible si le paramètre Éclairage de veille = actif. 1 %...10%...100 % Les valeurs de variation pour le mode veille peuvent être sélectionnées par palier entre 1 % et 100 %. Rallumage de l'éclairage en mode semi-automatique

Le paramètre est visible si le paramètre Mode de fonctionnement = semi-Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 55

Nom du paramètre Valeurs Signification pendant la veille automatique et le paramètre Éclairage de veille = actif. Non En mode semi-automatique, l'éclairage ne se rallume pas automatiquement si un mouvement est détecté pendant que le mode de veille est activé. Oui En mode semi-automatique, l'éclairage se rallume automatiquement si un mouvement est détecté pendant que le mode de veille est activé, dans la mesure où la valeur de commutation de la luminosité n'est pas atteinte. Envoyer cycliquement la valeur de sortie du canal C1 Éclairage Non La valeur de sortie actuelle du canal C1 Éclairage n'est pas envoyée cycliquement. Toutes les 1 min…60 min La valeur de sortie actuelle du canal C1 Éclairage est envoyée cycliquement à la valeur temporelle sélectionnée. Remarque : si Variation éclaircir/obscurcir (éclairage variable) ou Désactivation neutralise manuellement l'éclairage par l'actionnement d'un bouton-poussoir ou l'utilisation de la télécommande, la valeur de sortie n'est PLUS envoyée cycliquement ! Activer la fonction de verrouillage Non La fonction de verrouillage du canal C1 Éclairage est inactive.

Oui Le verrouillage du canal C1 Éclairage signifie que le détecteur n'envoie ni ne traite de télégramme via les objets 1 à 7, bien que l'analyse des mouvements et de la luminosité se poursuive.

7.5.1.2 Canal C1 Éclairage Régulation à lumière constante sans influence de

la présence Nom du paramètre Valeurs Signification Début de la régulation avec Télégramme de valeur La régulation débute avec un télégramme de valeur. L'actionneur augmente l'intensité avec la durée de variation réglée.

Télégramme MARCHE La régulation débute avec un télégramme MARCHE. L'actionneur est activé et passe à la valeur supérieure paramétrée de l'actionneur ou bien augmente l'intensité jusqu'à l'obtention de cette valeur. Comportement de la régulation au démarrage sans télégramme d'arrêt Si le paramètre Début de la régulation avec = télégramme de valeur est défini, laLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 56

Nom du paramètre Valeurs Signification 4 bits régulation démarre avec la valeur du paramètre réglée Valeur de variation à l'activation. Si le paramètre Début de la régulation avec = télégramme MARCHE est défini, la régulation commence par la valeur à l'activation réglée de l'actionneur. Exemple : si la valeur à l'activation est réglée à 70 % au niveau de l'actionneur, la régulation débute toujours avec cette valeur à l'activation, indépendamment du fait que celle-ci se trouve au-dessus ou en dessous de la valeur de consigne.

Avec télégramme d'arrêt 4 bits Si le paramètre Début de la régulation avec = télégramme de valeur est défini, un télégramme de valeur avec la valeur maximale du paramètre « Plage de réglage » est envoyé. L'actionneur augmente l'intensité avec sa durée de variation réglée. Si avec Début de la régulation avec, télégramme MARCHE a été sélectionné, un télégramme MARCHE sera envoyé. L'actionneur augmente l'intensité avec sa durée de variation réglée jusqu'à l'obtention de sa valeur à l'activation. Le détecteur mesure la luminosité croissante et interrompt le processus de variation lorsque la valeur de consigne de la luminosité est atteinte. C'est alors que la régulation s'effectue. Valeur de variation à l'activation

Le paramètre est visible si le paramètre Début de la régulation avec = télégramme de valeur et le paramètre Comportement de la régulation au démarrage = sans télégramme d'arrêt 4 bits.

1 %...70 %... 100 % Lors du démarrage du régulateur, l'éclairage est allumé à la valeur de variation à l'activation réglée et la régulation s'effectue à partir de cette valeur. Autre valeur de variation à l'activation la nuit

Le paramètre est visible si le paramètre Début de la régulation avec = télégramme de valeur et le paramètre Comportement de la régulation au démarrage = sans télégramme d'arrêt 4 bits.

Non Seule une valeur de variation à l'activation est disponible.

Oui Une valeur de variation à l'activationLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 57

Nom du paramètre Valeurs Signification pour la nuit peut être paramétrée. Il est possible de commuter entre deux valeurs de variation à l'activation en cours de fonctionnement. L'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit est visible et peut être utilisé. - Un télégramme MARCHE sur l'objet passe à la valeur de variation à l'activation de l'éclairage Nuit. - Un télégramme ARRÊT revient à la valeur initiale. Valeur de variation à l'activation Nuit

Le paramètre est visible si Autre valeur de variation à l'activation la nuit = oui est activé. Avec l'objet 38 C1, C2 Éclairage – Commutation Jour/Nuit, il est possible de commuter entre les valeurs de variation à l'activation pendant le fonctionnement.

1 %...70 %...100 % La valeur de variation à l'activation Nuit peut être réglée par palier. Vitesse de régulation

Ce paramètre permet de modifier l'incrément de la valeur de variation envoyée.

Standard Le comportement est réglé de façon optimale. La modification est effectuée progressivement et est à peine perceptible. Moyenne La modification est effectuée avec un incrément un peu plus élevé. Rapide La modification est effectuée avec un incrément important.

L'incrément dépend de la valeur réelle et de la valeur de consigne de la luminosité. L'incrément maximal s'élève à 2 % pour Standard, 3 % pour Moyenne et 8 % pour Rapide. Limite inférieure de la régulation 1 %...10 %...25 % Valeur d'émission minimale autorisée. Limite supérieure de la régulation 70%, 80%, 90%, 100% Valeur d'émission maximale autorisée. Désactiver si la luminosité est suffisante Ne jamais désactiver Si l'éclairage est baissé à la limite inférieure de la régulation, l'éclairage s'éteindra à l'écoulement de la durée réglée. Avec la sélection ne jamais désactiver, l'éclairage ne s'éteint jamais. Ce comportement est valable tant que des personnes sont présentes. Après 5 min… 10 min…9 h Comportement en cas de School La régulation à lumière constante estLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 58

Nom du paramètre Valeurs Signification variation manuelle

provisoirement interrompue via la variation manuelle. La valeur de consigne reste inchangée.

Office La régulation à lumière constante reste temporairement activée à la valeur de la luminosité actuelle en tant que nouvelle valeur de consigne, après la variation manuelle. À l'écoulement de la temporisation, la valeur de consigne réglée est rétablie. Éclairage de veille

La fonction de veille n'est pas disponible.

Actif La fonction de veille est disponible et les paramètres Durée éclairage de veille et Valeur de variation de veille s'affichent. Durée éclairage de veille

Le paramètre est visible si le paramètre Éclairage de veille = actif.

L'éclairage reste en veille en permanence. Si la luminosité de la pièce dépasse la valeur de consigne de la luminosité, l'éclairage est éteint après 10 minutes. Si la luminosité de la pièce passe sous la valeur de consigne de la luminosité, l'éclairage commute automatiquement sur la valeur de veille sans aucune présence. Un éclairage minimal en cas d'obscurité est ainsi garanti.

30 s…30 min… 60 min La veille entraîne la diminution d'intensité des deux groupes d'éclairage à la valeur de variation de veille réglée après écoulement de la temporisation, et non leur extinction. Valeur de variation de veille

Le paramètre est visible si le paramètre Éclairage de veille = actif.

1 %...10 %... 100 % Les valeurs de variation pour le mode veille peuvent être sélectionnées par palier entre 1% et 100%. Rallumage de l'éclairage en mode semi-automatique pendant la veille

Le paramètre est visible si le paramètre Mode de fonctionnement = semi- automatique et le paramètre Éclairage de veille = actif.

Indisponible avec la régulation à lumière constante sans influence de la présenceLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 59

Nom du paramètre Valeurs Signification

Non En mode semi-automatique, l'éclairage ne se rallume pas automatiquement si un mouvement est détecté pendant que le mode de veille est activé.

Oui En mode semi-automatique, l'éclairage se rallume automatiquement si un mouvement est détecté pendant que le mode de veille est activé, dans la mesure où la valeur de consigne de la luminosité n'est pas atteinte. Envoyer cycliquement la valeur de sortie du canal C1 Éclairage Non La valeur de sortie actuelle du canal C1 Éclairage n'est pas envoyée cycliquement. Toutes les 1 min … 60 min La valeur de sortie actuelle du canal C1 Éclairage est envoyée cycliquement à la valeur temporelle sélectionnée. Remarque : si Variation éclaircir/obscurcir (éclairage variable) ou Désactivation neutralise manuellement l'éclairage par l'actionnement d'un bouton-poussoir ou l'utilisation de la télécommande, la valeur de sortie n'est PLUS envoyée cycliquement ! Activer la fonction de verrouillage Non La fonction de verrouillage du canal C1 Éclairage est inactive. Oui Le verrouillage du canal C1 Éclairage signifie que le détecteur n'envoie ni ne traite de télégramme via les objets 1 à 7, bien que l'analyse des mouvements et de la luminosité se poursuive.

Pour la description de la page « Fonction de verrouillage », voir le chapitre 8.2.1.3.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 60

7.5.1.3 Fonction de verrouillage

Désignation Valeurs Description Télégramme de verrouillage

Le verrouillage du Canal C1 Éclairage signifie que le détecteur n'envoie pas de télégramme via les objets 1, 3 et 5, bien que l'analyse des mouvements et de la luminosité se poursuive. Déverrouillage, généralités : S'il n'y a plus personne et si aucun télégramme de déclenchement n'a été reçu via l'objet 61 Commutation parallèle Entrée – Recevoir information sur un mouvement dans les 30 dernières secondes, la temporisation de l'éclairage est réglée sur 0 lors du déverrouillage. Cela entraîne l'extinction immédiate ou une variation de l'éclairage à la valeur de variation de veille (temps de veille activé). S'il n'y a plus personne et si un télégramme de déclenchement a été reçu via l'objet 61 Commutation parallèle Entrée

– Recevoir une information sur un mouvement dans les 30 dernières secondes, la temporisation de l'éclairage est réglée sur 30 secondes lors du déverrouillage. Si plus aucun mouvement n'est détecté, l'éclairage s'éteint à la fin de la temporisation ou est réglé à la valeur de variation de veille (mode veille activé). Si un mouvement est détecté, l'éclairage ne s'éteint pas si la luminosité est insuffisante. Verrouiller avec télégramme MARCHE Le canal C1 Éclairage est verrouillé à l'aide d'un télégramme MARCHE sur l'objet de verrouillage. L'ensemble des télégrammes est ignoré pendant toute la durée du verrouillage. Un télégramme ARRÊT permet de déverrouiller le canal C1 Éclairage. Suite au déverrouillage, le détecteur envoie l'état actuel ou poursuit la régulation à lumière constante.

Verrouiller avec télégramme ARRÊT

La sortie Canal C1 Éclairage est verrouillée avec un télégramme ARRÊT et déverrouillée avec un télégramme MARCHE. Comportement à l'activation du verrouillage Envoyer un télégramme ARRÊT

Un télégramme ARRÊT est envoyé au début du verrouillage.

Envoyer un télégramme MARCHE Un télégramme MARCHE est envoyé au début du verrouillage.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 61

Désignation Valeurs Description Ne pas envoyer de télégramme Aucun télégramme n'est envoyé au début du verrouillage. envoyer la valeur X % En mode commutation avec éclairage variable ou en régulation à lumière constante, une valeur située entre 10 % et 100 % peut être envoyée. Verrouiller également la commande à infrarouge Non Des ordres de la télécommande infrarouge continuent d'être traités pendant le verrouillage du canal C1 Éclairage. Oui Des ordres de la télécommande infrarouge ne sont pas traités pendant le verrouillage du canal C1 Éclairage.

7.5.2 Canal de lumière C2

Ce canal est visible si les paramètres Mode de fonctionnement = maître et Canal C2 – Activer l'éclairage = oui sont réglés. Nom du paramètre Valeurs Signification Différence de luminosité par rapport au canal C1

La différence de luminosité règle les différents besoins d'éclairage pour le groupe d'éclairage C2 par rapport au groupe d'éclairage C1. Application : deux groupes d'éclairage sont installés dans une pièce avec lumière du jour. Le groupe d'éclairage C1 est proche de la surface vitrée, le groupe d'éclairage C2 se trouve à l'intérieur de la pièce.

5 % … 120 % Une valeur positive signifie qu'une lumière artificielle plus importante est nécessaire dans la zone du groupe d'éclairage C2 par rapport au groupe d'éclairage C1. 0 % synchrone Synchrone signifie que les deux groupes d'éclairage sont commutés ou régulés de façon homogène. -5 %...-60 % Une valeur négative signifie qu'une lumière artificielle moins importante est nécessaire dans la zone du groupe d'éclairage C2 par rapport au groupe d'éclairage C1.

Voir également Canal C1 Éclairage, paramètre Valeur de commutation/de consigne de la luminosité.

Tous les autres réglages sont repris pour le canal C2 Éclairage du canal C1 Éclairage.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 62

La page de paramètres est visible si le paramètre Canal C4 – Activer CVC ou Canal C5 – Activer CVC = oui est réglé. Voir la page de paramètres Généralités. Le canal C4, C5 CVC commute uniquement en cas de présence, sans influence de la luminosité. Désignation Valeurs Description Temporisation à l'enclenchement CVC Inactif Une temporisation à l'enclenchement inactive signifie que le canal CVC commute immédiatement lorsqu'un mouvement est détecté. 10 s…30 min Pour le canal CVC, une temporisation à l'enclenchement comprise entre 10 secondes et 30 minutes peut être réglée. Le canal CVC ne commute pas immédiatement lorsqu'un mouvement est détecté, mais uniquement après écoulement de la temporisation à l'enclenchement. La temporisation à l'enclenchement peut être réglée séparément pour chaque canal C4, C5. Exemple : si le canal CVC est utilisé pour piloter un ventilateur dans des toilettes, une temporisation à l'enclenchement de 2 min peut être réglée. Un passage bref dans les toilettes n'active pas le ventilateur, une présence de plus de 2 minutes active le ventilateur. Temporisation CVC 10 s…15 min… 120 min La temporisation à l'extinction CVC est réglable entre 10 secondes et 120 minutes. Elle est réactivée à chaque mouvement. La temporisation peut être réglée séparément pour chaque canal C4, C5.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 63

La page de paramètres est visible si le paramètre Canal C4 – Activer CVC ou Canal C5 – Activer CVC = oui est réglé. Voir la page de paramètres Généralités. Désignation Valeurs Description Type de télégramme Ordre de commutation Il existe 6 types de télégramme au choix. Priorité Valeur Pourcentage Mode de fonctionnement CVC Scène Lorsqu'une présence est détectée N'envoyer aucun télégramme Aucun télégramme n'est envoyé lorsqu'un mouvement est détecté. Envoyer une seule fois le télégramme suivant Un unique télégramme est envoyé lorsqu'un mouvement est détecté.

Envoi cyclique Un télégramme est envoyé cycliquement après la détection d'un mouvement. Télégramme Avec type de télégramme = ordre de commutation MARCHE Envoyer un ordre d'enclenchement ARRÊT Envoyer un ordre de coupure Avec type de télégramme = priorité

Fonction Valeur aucune priorité ARRÊT Priorité inactive (no control: off) 0 (00bin) aucune priorité MARCHE Priorité inactive (no control: on) 1 (01bin) priorité ARRÊT priorité ARRÊT (control: disable, off) 2 (10bin) priorité MARCHE priorité MARCHE (control: enable, on) 3 (11bin) Avec type de télégramme = valeur

Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255. Avec type de télégramme = pourcentage 0…100 % Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %. Avec Type de télégramme = Mode de fonctionnement CVC Auto Modes de fonctionnement CVC : Auto : 1 Confort Confort : 2 Veille Veille : 3 Abaissement nocturne Abaissement nocturne : 4Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 64

Désignation Valeurs Description Hors gel Hors gel : 5 Avec type de télégramme = scène Scènes 1...64 Il est possible d'envoyer un numéro de scène quelconque. À la fin de la temporisation N'envoyer aucun télégramme Aucun télégramme n'est envoyé au terme de la temporisation.

Envoyer une seule fois le télégramme suivant Un unique télégramme est envoyé au terme de la temporisation.

Envoi cyclique Un télégramme est envoyé cycliquement au terme de la temporisation. Télégramme Avec type de télégramme = ordre de commutation MARCHE Envoyer un ordre d'enclenchement ARRÊT Envoyer un ordre de coupure Avec type de télégramme = priorité

Fonction Valeur aucune priorité ARRÊT priorité inactive (no control: off) 0 (00bin) aucune priorité MARCHE Priorité inactive (no control: on) 1 (01bin) priorité ARRÊT priorité ARRÊT (control: disable, off) 2 (10bin) priorité MARCHE priorité MARCHE (control: enable, on) 3 (11bin) Avec type de télégramme = valeur 0…255 Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255. Avec type de télégramme = pourcentage 0…100 % Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %. Avec Type de télégramme = Mode de fonctionnement CVC Auto Modes de fonctionnement CVC : Auto : 1 Confort Confort : 2 Veille Veille : 3 Abaissement nocturne Abaissement nocturne : 4 Hors gel Hors gel : 5 Avec type de télégramme = scène Scènes 1…2…64 Il est possible d'envoyer un numéro de scène quelconque. Faut-il envoyer un second télégramme ? Non Un second télégramme n'est pas envoyé. Oui En plus du télégramme C4.1 ou C5.1, un second télégramme C4.2 ou C5.2 est envoyé. Les mêmes télégrammes ou paramètres que pour C4.1 ou C5.1 sont disponibles.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 65

Désignation Valeurs Description Activer la fonction de verrouillage Non La fonction de verrouillage du canal C4 ou C5 CVC est inactive. Oui Le verrouillage du canal C4 ou C5 CVC signifie que le détecteur n'envoie pas de télégramme via les objets 50 à 52 ou 53 à 55.

7.6.2 Fonction de verrouillage

La page de paramètres est visible si le paramètre activer la fonction de verrouillage = oui est réglé. Voir la page de paramètres Objets.

Désignation Valeurs Description Télégramme de verrouillage Verrouiller avec télégramme MARCHE Le canal C4 ou C5 CVC est verrouillé à l'aide d'un télégramme MARCHE sur l'objet de verrouillage. L'ensemble des télégrammes est ignoré pendant toute la durée du verrouillage. Un télégramme ARRÊT permet de déverrouiller le canal C4 ou C5 CVC. Verrouiller avec télégramme ARRÊT La sortie Canal C4 ou C5 CVC est verrouillée avec un télégramme ARRÊT et déverrouillée avec un télégramme MARCHE. Comportement à l'activation du verrouillage Ne pas envoyer de télégramme Aucun télégramme n'est envoyé au début du verrouillage.

comme lorsqu'une présence est détectée Au début du verrouillage, le détecteur se comporte comme lorsqu'une présence est détectée.

comme à la fin de la temporisation Au début du verrouillage, le détecteur se comporte comme à la fin de la temporisation. Comportement à la désactivation du verrouillage Actualiser le canal en cas

modification Toujours actualiser le canal À la fin du verrouillage, un télégramme est envoyé si la sortie change.

Un télégramme de l'état actuel est toujours envoyé.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 66

7.7 Surveillance de pièce

Désignation Valeurs Description Type de signalisation Cyclique avec validation Lorsqu'un mouvement est détecté, le canal Surveillance de pièce envoie un télégramme MARCHE. Si le télégramme n'est pas confirmé sur l'objet 57 pendant le temps d'attente paramétrable, le détecteur renvoie un télégramme MARCHE. Cette procédure est répétée jusqu'à ce qu'il y ait une validation.

Commuter marche/arrêt Lorsqu'un mouvement est détecté, le canal Surveillance de pièce envoie un télégramme MARCHE et, après écoulement de la temporisation à l'extinction surveillance de pièce, il envoie un télégramme ARRÊT. Temps mort surveillance de pièce

Le paramètre est visible si le paramètre type de signalisation = cyclique avec validation. Suite à une validation, un télégramme MARCHE est aussitôt de nouveau envoyé au prochain mouvement.

30s…5min…30min Suite à une validation, la durée réglée doit s'écouler avant un nouvel envoi d'un télégramme MARCHE à un prochain mouvement. Temps d'attente de validation

30s…5min…30min Le paramètre est visible si le paramètre type de signalisation = cyclique avec validation. Répétition cyclique du télégramme MARCHE en cas d'absence de validation dans l'intervalle paramétré. Comportement lors du rétablissement de la tension du bus Surveillance de pièce verrouillée Surveillance de pièce activée En cas de redémarrage suite à une coupure de la tension du bus, le canal C6 Surveillance de pièce est verrouillé. En cas de redémarrage suite à une coupure de la tension du bus, le canal C6 Surveillance de pièce est déverrouillé. Sabotage cyclique Inactif

Actif La surveillance du sabotage n'est pas utilisée.

L'objet de sabotage envoie cycliquement des télégrammes ARRÊT, afin d'afficher un retrait non autorisé du détecteur ou une interruption du bus. Temps de cycle du sabotage

Le paramètre est visible si le paramètre sabotage cyclique = actif est activé Si l'objet de sabotage est activé, les télégrammes ARRÊT sont envoyés avec le temps de cycle régléLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 67

Tous les paramètres réglables ont les mêmes possibilités de sélection : Désignation Valeurs Description Canal C1 - Éclairage Canal C2 - Éclairage Commutation/Variation externe 1 Commutation/Variation externe 2 Store externe 1 Store externe 2 Inactif Aucune adresse de groupe IR n'est affectée au canal respectif et les télécommandes de l'utilisateur theSenda B et theSenda S n'ont aucune influence. I, II, III, IV, V, VI, VII, VIII Une adresse de groupe IR est affectée au canal respectif. Le canal réagit aux ordres des télécommandes de l'utilisateur theSenda B et theSenda S.

tous Toutes les adresses de groupe IR sont affectées au canal respectif. Le canal réagit aux ordres des télécommandes de l'utilisateur theSenda B et theSenda S.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 68

Désignation Valeurs Description Commande des scènes

Le détecteur possède un module de scène interne simple. Des valeurs (Marche, Arrêt pour le mode commutation, pourcentages pour la régulation à lumière constante) pour les Sorties éclairage sont enregistrées dans une scène. Terminer : - Absence - Commuter l'éclairage avec un bouton- poussoir ou une télécommande utilisateur theSenda B ou theSenda S Inactive La commande des scènes n'est pas prise en charge. utiliser des scènes intérieures

Les scènes peuvent être appelées sur l'objet de scène 47 ou 65 par une pression des touches de scène de la télécommande de l'utilisateur theSenda B ou theSenda S ou bien au moyen d'un télégramme. Envoyer le numéro de scène au bus Des numéros de scène peuvent être affectés aux touches de scène 1 et scène 2 de la télécommande de l'utilisateur theSenda B ou theSenda S. Définir les scènes avec

Ce paramètre est visible si le paramètre Commande des scènes = utiliser des scènes intérieures est activé.

ETS Les paramètres suivants s'affichent : - Valeur de sortie de la scène 1, canal éclairage C1, de la télécommande de l'utilisateur - Valeur de sortie de la scène 2, canal éclairage C1, de la télécommande de l'utilisateur - Valeur de sortie de la scène 1, canal éclairage C2, de la télécommande de l'utilisateur - Valeur de sortie de la scène 2, canal éclairage C2, de la télécommande de l'utilisateur Les valeurs de sortie sont réglées de manière fixe avec les valeurs paramétrées dans l'ETS.

Télécommande Les valeurs de sortie sont enregistrées avec la télécommande de l'utilisateur. Voir la notice d'utilisation theSenda B ou theSenda S. Valeur de sortie de la scène 1, canal C1, de la télécommande de l'utilisateur Arrêt Valeur de la scène 1, canal C1 en mode commutation sans éclairage variable.

Valeur de la scène 1, canal C1 en mode commutation avec éclairage variable ou régulation à lumière constante. Valeur de sortie de la scène 2, canal C1, de la télécommande de l'utilisateur Arrêt Valeur de la scène 2, canal C1 en mode commutation sans éclairage variable.

Valeur de la scène 2, canal C1 en mode commutation avec éclairage variable ou régulation à lumière constante. Valeur de sortie de la scène 1, canal C2, de la télécommande de l'utilisateur Arrêt Valeur de la scène 1, canal C1 en mode commutation sans éclairage variable.

Valeur de la scène 1, canal C2 en mode commutation avec éclairage variable ou régulation à lumière constante. Valeur de sortie de la scène 2, canal C2, de la télécommande de l'utilisateur Arrêt Valeur de la scène 2, canal C2 en mode commutation sans éclairage variable.

Valeur de la scène 2, canal C2 en mode commutation avec éclairage variable ou régulation à lumière constante. Numéro de scène de la touche de scène 1 (0 = inactif) de la télécommande de l'utilisateur

Le paramètre est visible si le paramètre Commande de scènes = envoyer le numéro de scène au bus. 0…64 Le numéro de scène réglé est envoyé sur l'objet 66. Numéro de scène de la touche de scène 2 (0 = inactif) de la télécommande de l'utilisateur

Le paramètre est visible si le paramètre Commande de scènes = envoyer le numéro de scène au bus. 0…64 Le numéro de scène réglé est envoyé sur l'objet 66.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 70

7.9.1 Fonctions de scènes

Désignation Valeurs Description Fonction de scène 1

Le comportement du détecteur peut être piloté à l'aide de 8 fonctions de scènes différentes. Fonction de scène 2 Fonction de scène 3 Fonction de scène 4 Fonction de scène 5 Fonction de scène 6 Inactif Aucun numéro de scène que le détecteur verrouille ou commande n'est défini. Fonction de scène 7 Fonction de scène 8 Utiliser les valeurs de sortie de la scène intérieure 1/2 Utiliser une sélection supplémentaire pour les scènes intérieures.

Désactiver la régulation La régulation est arrêtée, l'objet 5 C1 ou l'objet 32 C2 Sortie d'éclairage - Envoyer une valeur n'envoie plus de télégramme. Après écoulement de la temporisation à l'extinction, un télégramme ARRÊT est envoyé via l'objet 1 C1 ou l'objet 28 C2 Sortie d'éclairage - Commuter.

Activer la régulation La régulation à lumière constante est activée. Le détecteur régule l'éclairage en fonction de la luminosité.

Verrouiller des canaux de lumière Verrouillage des canaux C1, C2 Éclairage. Déverrouiller des canaux de lumière Déverrouillage des canaux C1, C2 Éclairage. Numéro de scène

Numéro de scène adéquat pour la fonction de scène respective. Validité du verrouillage Jusqu'au déverrouillage Le déverrouillage manuel des canaux de lumière est possible à tout moment : - Réception du numéro de scène respectif sur l'objet 47 Scène extérieure - Réceptionner. - Ordre de déverrouillage des canaux Éclairage sur l'objet 45 C1, C2 Éclairage - Verrouiller/Déverrouiller 1 h…9 h Les canaux de lumière restent verrouillés pendant la durée réglée.Le programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 71

7.10 Canaux logiques

La page de paramètres est visible si, pour le paramètre Nombre de canaux logiques, au moins 1 canal est défini. Voir la page de paramètres Généralités. Désignation Valeurs Description Type de fonction logique

Sélection du lien logique entre les tailles d'entrée de 1 bit (voir ci-dessous)

2 à 4 entrées OU exclusif 2 entrées Utiliser l'entrée 1 Oui L'entrée est utilisée. oui, inversé L'entrée est inversée. Utiliser l'entrée 2 Oui L'entrée est utilisée. oui, inversé L'entrée est inversée. Utiliser l'entrée 3 Non L'entrée n'est pas utilisée. Oui Voir ci-dessus.

oui, inversé Utiliser l'entrée 4 Non L'entrée n'est pas utilisée. Oui Voir ci-dessus. oui, inverséLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 72

Désignation Valeurs Description Type de télégramme Ordre de commutation Il existe 6 types de télégramme au choix. Priorité Valeur Pourcentage Mode de fonctionnement CVC Scène Si la condition est remplie N'envoyer aucun télégramme Comportement d'envoi quand la condition du canal est remplie. Envoyer une seule fois le télégramme suivant Envoi cyclique Télégramme Avec type de télégramme = ordre de commutation MARCHE Envoyer un ordre d'enclenchement ARRÊT Envoyer un ordre de coupure Avec type de télégramme = priorité

Fonction Valeur aucune priorité ARRÊT Priorité inactive (no control: off) 0 (00bin) aucune priorité MARCHE Priorité inactive (no control, on) 1 (01bin) priorité ARRÊT priorité ARRÊT (control: disable, off) 2 (10bin) priorité MARCHE priorité MARCHE (control: enable, on) 3 (11 bin) Avec type de télégramme = valeur 0…255 Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255. Avec type de télégramme = pourcentage 0…100 % Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %. Avec Type de télégramme

Mode de fonctionnement CVC

Auto Modes de fonctionnement CVC : Auto : 1 Confort Confort : 2 Veille Veille : 3 Abaissement nocturne Abaissement nocturne : 4 Hors gel Hors gel : 5 Avec type de télégramme

Scènes 1…64 Il est possible d'envoyer un numéro de scène quelconque. Si la condition n'est pas remplie N'envoyer aucun télégramme Comportement d'envoi quand la condition du canal n'est pas remplie. Envoyer une seule fois le télégramme suivant Envoi cycliqueLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 73

Désignation Valeurs Description Télégramme Avec type de télégramme = ordre de commutation MARCHE Envoyer un ordre d'enclenchement ARRÊT Envoyer un ordre de coupure Avec type de télégramme = priorité

Fonction Valeur aucune priorité ARRÊT Priorité inactive (no control: off) 0 (00bin) aucune priorité MARCHE Priorité inactive (no control, on) 1 (01bin) priorité ARRÊT priorité ARRÊT (control: disable, off) 2 (10bin) priorité MARCHE priorité MARCHE (control: enable, on) 3 (11bin) Avec type de télégramme = valeur 0…255 Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255. Avec type de télégramme = pourcentage 0…100 % Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %. Avec Type de télégramme = Mode de fonctionnement CVC Auto Modes de fonctionnement CVC : Auto : 1 Confort Confort : 2 Veille Veille : 3 Abaissement nocturne Abaissement nocturne : 4 Hors gel Hors gel : 5 Avec type de télégramme = scène Scènes 1…2...64 Il est possible d'envoyer un numéro de scène quelconque. Faut-il envoyer un second télégramme ? Non Un second télégramme n'est pas envoyé. Oui En plus du télégramme C18.1, un deuxième télégramme C18.2 est envoyé. Les mêmes télégrammes ou paramètres que pour le premier télégramme (p. ex. C18.1) peuvent être sélectionnés. Activer la fonction de verrouillage Non La fonction de verrouillage est inactive. Oui La fonction de verrouillage signifie que le détecteur n'envoie aucun télégramme via les objets du module logique. Télégramme après réinitialisation ou téléchargement Comme en cas de condition non remplie Réaction du canal en cas de redémarrage. Comme en cas de condition remplie État inconnu : ne pas envoyerLe programme d'application thePiccola P360 KNX Manuel thePiccola P360 KNX 74

7.10.2 Fonction de verrouillage

La page de paramètres est visible si le paramètre activer la fonction de verrouillage = oui est réglé. Voir la page de paramètres Objets. Désignation Valeurs Description Télégramme de verrouillage Verrouiller avec télégramme MARCHE Le canal logique est bloqué à l'aide d'un télégramme MARCHE sur l'objet de blocage. L'ensemble des télégrammes est ignoré pendant toute la durée du blocage. Un télégramme ARRÊT permet de déverrouiller le canal logique.

Verrouiller avec télégramme ARRÊT

La sortie du canal logique est verrouillée avec un télégramme ARRÊT et déverrouillée avec un télégramme MARCHE. Comportement à l'activation du verrouillage Ne pas envoyer de télégramme Aucun télégramme n'est envoyé au début du verrouillage. Comme en cas de condition remplie Même réaction que dans le paramètre Si la condition est remplie (voir ci-dessus). Comme en cas de condition non remplie Même réaction que dans le paramètre Si la condition n'est pas remplie (voir ci- dessus). Comportement à la désactivation du verrouillage Ne pas envoyer En cas de désactivation du verrouillage, pas de nouveau renvoi automatique Actualiser le canal L'état actuel du canal est envoyé immédiatement après la désactivation du verrouillage.Commande Manuel thePiccola P360 KNX 75

8.1 Commande avec bouton-poussoir

8.1.1 Commande manuelle par bouton-poussoir

Une commande forcée du détecteur est possible par bouton-poussoir ou d'autres ordres de niveau supérieur. Dans le cas de boutons-poussoirs, des boutons-poussoirs externes sont utilisés pour la commande d'éclairage. À cet effet, des objets d'entrée de bouton-poussoir séparés sont disponibles. La commande manuelle concerne exclusivement les sorties éclairage. Les sorties CVC et luminosité ne sont pas influencées par la commande manuelle.

8.1.2 Commande manuelle avec la fonction Commutation sans éclairage

variable Si l'éclairage est commandé manuellement avec la fonction Éclairage = commuter l'éclairage (bouton-poussoir externe), le détecteur se comporte comme suit : Commande avec bouton- poussoir Comportement de l'éclairage/du détecteur Télégramme MARCHE L'éclairage s'allume avec un télégramme MARCHE sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). En cas de présence, l'éclairage reste allumé pendant une durée de 30 minutes. La mesure de la lumière est désactivée. Une fois les 30 minutes écoulées, la mesure de luminosité est réactivée. Un télégramme ARRÊT est envoyé en cas de luminosité suffisante. Si les personnes quittent la pièce avant l'écoulement des 30 minutes, la lumière s'éteint tout à fait normalement après écoulement de la temporisation. Télégramme ARRÊT L'éclairage s'éteint avec un télégramme ARRÊT sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). L'éclairage reste désactivé tant qu'une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode commutation normal.Commande Manuel thePiccola P360 KNX 76

8.1.3 Commande manuelle de la fonction Commutation avec éclairage

variable Si l'éclairage est commandé manuellement par la fonction Éclairage = commuter l'éclairage et Éclairage variable= oui, le détecteur se comporte comme suit : Commande avec bouton- poussoir Comportement de l'éclairage/du détecteur Télégramme MARCHE L'éclairage s'allume avec un télégramme MARCHE sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). En cas de présence, l'éclairage reste allumé pendant une durée de 30 minutes. La mesure de la lumière est désactivée. Une fois les 30 minutes écoulées, la mesure de luminosité est réactivée. Un télégramme ARRÊT est envoyé en cas de luminosité suffisante. Si les personnes quittent la pièce avant l'écoulement des 30 minutes, la lumière s'éteint tout à fait normalement après écoulement de la temporisation. Télégramme de variation (4 bits) L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Éclaircir/Obscurcir, bouton externe (obj. 4 ou 31). L'éclairage reste sur la valeur de variation réglée pour la durée paramétrée Durée de la commande manuelle forcée. Télégramme de valeur (1 octet) L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Envoyer la valeur, bouton externe (obj. 6 ou 33). L'éclairage reste sur la valeur envoyée tant qu'une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode commutation normal. Télégramme ARRÊT L'éclairage s'éteint avec un télégramme ARRÊT sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). L'éclairage reste désactivé tant qu'une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode commutation normal.Commande Manuel thePiccola P360 KNX 77

8.1.4 Commande manuelle de la fonction Régulation à lumière constante

Si l'éclairage est commandé manuellement avec la fonction Éclairage = régulation à lumière constante, le détecteur se comporte comme suit : Commande avec bouton- poussoir Comportement de l'éclairage/du détecteur Télégramme MARCHE L'éclairage s'allume avec un télégramme MARCHE sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). La régulation à lumière constante est activée. Le détecteur régule l'éclairage en fonction de la luminosité. Les deux canaux C1/C2 sont toujours activés en même temps. Télégramme de variation (4 bits) L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Éclaircir/Obscurcir, bouton externe (obj. 4 ou 31). Comportement en cas de variation manuelle = School : La régulation à lumière constante est provisoirement interrompue via la variation manuelle. La valeur de consigne reste inchangée. Comportement en cas de variation manuelle : La régulation à lumière constante reste temporairement activée à la valeur de la luminosité actuelle en tant que nouvelle valeur de consigne, après la variation manuelle. À l'écoulement de la temporisation, la valeur de consigne réglée est rétablie. Télégramme de valeur (1 octet) L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Envoyer la valeur, bouton externe (obj. 6 ou 33). L'éclairage reste sur la valeur envoyée tant qu'une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode régulation normal. Télégramme ARRÊT L'éclairage s'éteint avec un télégramme ARRÊT sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). L'éclairage reste désactivé tant qu'une présence est détectée. Une fois que les personnes ont quitté la pièce et après écoulement de la temporisation, le détecteur se retrouve en mode régulation normal.Commande Manuel thePiccola P360 KNX 78

8.1.5 Commande manuelle de la fonction Régulation à lumière constante

sans influence de la présence Si l'éclairage est commandé manuellement avec la fonction Éclairage = régulation à lumière constante sans influence de la présence, le détecteur se comporte comme suit : Commande avec bouton- poussoir Comportement de l'éclairage/du détecteur Télégramme MARCHE L'éclairage s'allume avec un télégramme MARCHE sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). La régulation à lumière constante est activée. Le détecteur régule l'éclairage en fonction de la luminosité. Les deux canaux C1/C2 sont toujours activés en même temps. Télégramme de variation (4 bits) L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Éclaircir/Obscurcir, bouton externe (obj. 4 ou 31). Comportement en cas de variation manuelle = School : La régulation à lumière constante est interrompue via la variation manuelle jusqu'à une nouvelle activation du régulateur avec l'objet C1, C2 Lumière Régulation à lumière constante – Activer/Désactiver (obj. 39) ou Scène extérieure – Réceptionner (obj. 47). La valeur de consigne reste inchangée. La valeur de consigne reste inchangée. Comportement en cas de variation manuelle : La régulation à lumière constante reste activée à la valeur de luminosité actuelle (nouvelle valeur de consigne) après la variation manuelle. À la désactivation du régulateur avec l'objet C1, C2 Éclairage Régulation à lumière constante – Activer/Désactiver (obj. 39) ou Scène extérieure – Réceptionner (obj. 47), la valeur de consigne réglée est rétablie. Télégramme de valeur (1 octet) L'éclairage est varié avec un télégramme de variation sur l'objet C1 ou C2 Entrée d'éclairage – Envoyer la valeur, bouton externe (obj. 6 ou 33). L'éclairage reste sur la valeur envoyée jusqu'à ce que la régulation soit activée via l'objet C1, C2 Lumière Régulation à lumière constante – Activer/Désactiver (obj. 39) ou Scène extérieure – Réceptionner (obj. 47). Télégramme ARRÊT L'éclairage s'éteint avec un télégramme ARRÊT sur l'objet C1 ou C2 Entrée d'éclairage – Commuter, bouton externe (obj. 2 ou 29). L'éclairage reste éteint jusqu'à ce que la régulation soit activée via l'objet C1, C2 Lumière Régulation à lumière constante – Activer/Désactiver (obj. 39) ou Scène extérieure – Réceptionner (obj. 47).Commande Manuel thePiccola P360 KNX 79

8.1.6 Commande manuelle lors de l'utilisation de deux sorties Lumière

En cas d'utilisation des deux canaux C1, C2 Lumière, utiliser des objets d'entrée, pour un bouton-poussoir séparé, pour la commande manuelle forcée. Avec le Mode de fonctionnement Éclairage = commuter l'éclairage, la lumière peut être allumée et éteinte séparément avec chacun des deux canaux C1, C2. Avec le Mode de fonctionnement Éclairage = régulation à lumière constante, les deux canaux C1, C2 allument toujours la lumière dès qu'un des deux boutons est actionné. Important : l'activation d'un seul des deux groupes d'éclairage n'est pas possible. En revanche, chaque canal peut être désactivé séparément en cas de régulation à lumière constante. La variation des canaux C1, C2 Éclairage peut s'effectuer séparément.Commande Manuel thePiccola P360 KNX 80

8.2 Scène avec télécommande (de l'utilisateur)

La télécommande utilisateur theSenda S permet une commutation et une variation conviviales de l'éclairage avec le détecteur de présence thePiccola P360 KNX DE WH. La télécommande theSenda S dispose de deux canaux dédiés à la commande de groupes d'éclairage, de stores ou de canaux externes avec commutation et variation. theSenda S offre également la possibilité de mémoriser deux scènes de lumière différentes et de les rappeler à tout moment par simple pression d'une touche. Pour en savoir plus, se reporter également au mode d'emploi theSenda S.

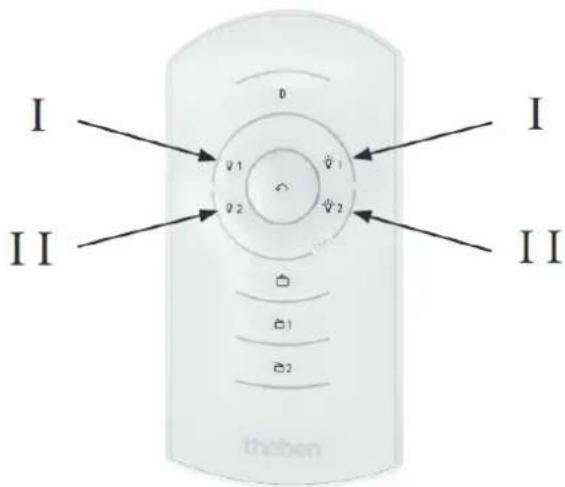

8.2.1.1 Combinaison du détecteur et de theSenda S

Les canaux du détecteur et les canaux de la télécommande theSenda S sont reliés par une adresse de groupe IR. Pour faire le lien, 2 adresses de groupe IR sont disponibles. Pour qu'un groupe d'éclairage puisse être commandé, l'adresse de groupe IR du canal du détecteur et celle du canal theSenda S doivent concorder. Avec la sélection des adresses de groupe IR, il est possible de séparer les uns des autres des détecteurs adjacents commandés par la télécommande de l'utilisateur theSenda S. Les adresses de groupe IR I et II sont attribuées de manière fixe sur la télécommande de l'utilisateur theSenda S sur 4 touches et ne peuvent pas être modifiées. Pour en savoir plus, se reporter également au mode d'emploi theSenda S.Commande Manuel thePiccola P360 KNX 81

8.2.1.2 Exemples d'adresses de groupe IR réglées

8.2.1.2.1 Un détecteur de présence, deux canaux de lumière

Description La télécommande de l'utilisateur theSenda S permet la commande manuelle de deux canaux de lumière d'un détecteur de présence. Le canal 1 de la télécommande theSenda S commande le canal C1 Éclairage du détecteur de présence. Le canal 2 de la télécommande theSenda S commande le canal C2 Éclairage du détecteur de présence.

thePiccola P360 KNX DE WH, maître : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

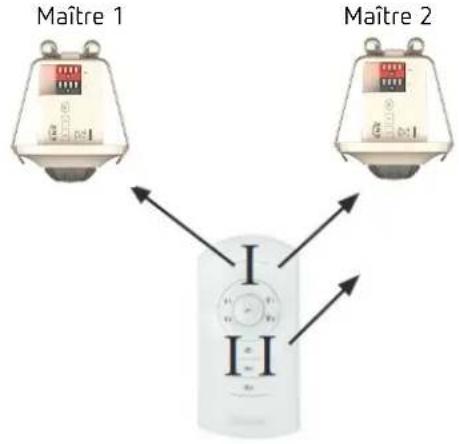

8.2.1.2.2 Deux détecteurs de présence, chacun avec un canal de lumière et

des stores Description La télécommande de l'utilisateur theSenda S permet la commande manuelle du canal de lumière de chacun des deux détecteurs de présence et du canal Store d'un détecteur de présence. Le canal 1 de la télécommande theSenda S commande les canaux C1 Éclairage respectifs des deux détecteurs de présence. Étant donné que les deux canaux de lumière sont commandés avec la même adresse de groupe IR, une influence réciproque des canaux de lumière est possible. Il convient de viser avec précision le détecteur de présence correspondant avec la télécommande de l'utilisateur. Les signaux IR peuvent en outre être déviés dans la pièce et réceptionnés par d'autres détecteurs de présence. Le canal 2 de la télécommande theSenda S commande les stores via le détecteur de présence maître 2. Les ordres du canal 2 sont ignorés par le maître 1.

thePiccola P360 KNX DE WH, maître 1 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

thePiccola P360 KNX DE WH, maître 2 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

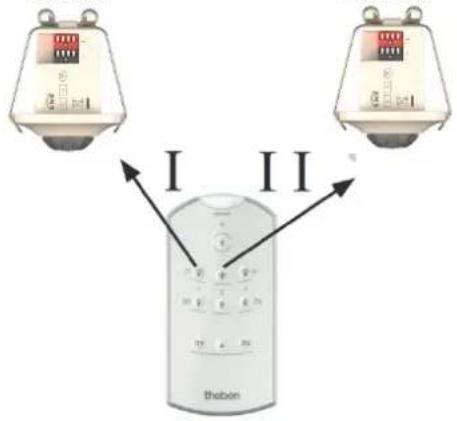

8.2.1.2.3 Deux détecteurs de présence, deux canaux de lumière

Description La télécommande utilisateur theSenda S permet la commande manuelle d'un canal de lumière de chacun des deux détecteurs de présence. Le canal 1 de la télécommande theSenda S pilote le canal C1 Éclairage du détecteur de présence maître 1. Le canal 2 de la télécommande theSenda S commande le canal C1 Éclairage du détecteur de présence maître 2. Les canaux de lumière du détecteur de présence ne sont pas influencés mutuellement par des ordres de theSenda S.

thePiccola P360 KNX DE WH, maître 1 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

thePiccola P360 KNX DE WH, maître 2 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage IICommande Manuel thePiccola P360 KNX 84

8.2.1.2.4 Deux détecteurs de présence, avec un et deux canaux de lumière

internes Description Les canaux de lumière de deux détecteurs de présence sont influencés séparément par deux télécommandes de l'utilisateur theSenda S. Le canal 1 de la télécommande theSenda S 1 commande le canal C1 Éclairage du détecteur de présence maître 1. Le canal 1 de la télécommande theSenda S 2 commande le canal C1 Éclairage du détecteur de présence maître 2. Le canal 2 de la télécommande theSenda S 2 commande le canal C2 Éclairage du détecteur de présence maître 2.

thePiccola P360 KNX DE WH, maître 1 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

thePiccola P360 KNX DE WH, maître 2 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

La télécommande utilisateur theSenda B permet une commutation et une variation conviviales de l'éclairage avec le détecteur de présence thePiccola P360 KNX DE WH. theSenda B dispose de trois canaux dédiés à la commande de groupes d'éclairage, de stores ou de canaux externes avec commutation et variation. theSenda B offre également la possibilité de mémoriser deux scènes de lumière différentes et de les rappeler à tout moment par simple pression d'une touche. En outre, theSenda B sert de passerelle entre le smartphone et le détecteur pour la mise en service.

Pendant le paramétrage des détecteurs via l'application theSenda Plug, les données programmées par l'intermédiaire de la télécommande theSenda B sont transmises par infrarouge aux détecteurs correspondants. La communication entre l'application et la télécommande s'effectue par Bluetooth. Paramétrage et recherche flexible de détecteurs Avec la recherche automatique, l'installateur trouve directement le détecteur approprié. Ou bien par le biais de la fonction de filtrage. En outre, la recherche de détecteurs peut être lancée dans les jeux de paramètres enregistrés. L'interface intuitive permet de programmer tous les détecteurs en quelques clics. L'assistance au paramétrage comprend des fonctions d'aide graphiques et textuelles ainsi que des animations. Dans le cas des détecteurs à grand volume de fonctions, theSenda Plug simplifie et accélère considérablement la programmation. Les jeux de paramètres peuvent être sauvegardés et désignés de manière personnalisée. Cela simplifie les répétitions, notamment en cas d'utilisation dans plusieurs bâtiments. Les jeux de paramètres peuvent également être créés à l'avance avec theSenda Plug puis transférés ultérieurement lors de la mise en service. Les jeux de paramètres peuvent être exportés, par e- mail par exemple, pour l'archivage ou la gestion. theSenda B est dotée d'un luxmètre intégré permettant l'équilibrage facile et confortable de la mesure de luminosité. Les valeurs de luminosité mesurées sont transmises via Bluetooth à l'application theSenda Plug. Pour en savoir plus, se reporter également au mode d'emploi theSenda B.Commande Manuel thePiccola P360 KNX 86

8.2.2.1 Combinaison du détecteur de présence et de theSenda B

Les canaux du détecteur de présence et les canaux de la télécommande theSenda B sont reliés par une adresse de groupe IR. Pour faire le lien, 8 adresses de groupe IR sont disponibles. Pour qu'un groupe d'éclairage puisse être commandé, l'adresse de groupe IR du canal du détecteur de présence et celle du canal theSenda B doivent concorder. En sélectionnant les adresses de groupe IR, il est possible de séparer les uns des autres des détecteurs adjacents commandés par la télécommande de l'utilisateur theSenda B. Les adresses de groupe IR sur la télécommande de l'utilisateur theSenda B peuvent être attribuées en toute flexibilité aux canaux 1 à 3 et aux scènes 1 et 2. Le réglage peut simplement être effectué via l'appli theSenda Plug dans le menu « Configurer theSenda B ». Il est possible de sélectionner des adresses de groupe IR entre I à VIII. Plusieurs adresses de groupe IR peuvent être aussi attribuées aux canaux et scènes. La télécommande de l'utilisateur theSenda B est livrée avec les réglages d'usine suivants :

• Canal Lumière 1 : adresse de groupe IR I

• Canal Lumière 2 : adresse de groupe IR II

• Canal Lumière 3 : adresse de groupe IR III

• Scène 1 : adresse de groupe IR I, II et III

• Scène 2 : adresse de groupe IR I, II et IIICommande Manuel thePiccola P360 KNX 87

8.2.2.2 Exemples d'adresses de groupe IR réglées

8.2.2.2.1 Un détecteur de présence, deux canaux de lumière

Description La télécommande de l'utilisateur theSenda B permet la commande manuelle de deux canaux de lumière d'un détecteur de présence. Le canal 1 de la télécommande theSenda B commande le canal C1 Éclairage du détecteur de présence. Le canal 2 de la télécommande theSenda B commande le canal C2 Éclairage du détecteur de présence.

thePiccola P360 KNX DE WH, maître : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

8.2.2.2.2 Deux détecteurs de présence, chacun avec un canal de lumière et

des stores Description La télécommande de l'utilisateur theSenda B permet la commande manuelle du canal de lumière de chacun des deux détecteurs de présence et du canal Store d'un détecteur de présence. Le canal 1 de la télécommande theSenda B pilote les canaux C1 Éclairage respectifs des deux détecteurs de présence. Étant donné que les deux canaux de lumière sont commandés avec la même adresse de groupe IR, une influence réciproque des canaux de lumière est possible. Il convient de viser avec précision le détecteur de présence correspondant avec la télécommande de l'utilisateur. Les signaux IR peuvent en outre être déviés dans la pièce et réceptionnés par d'autres détecteurs de présence. Le canal 2 de la télécommande theSenda B commande les stores via le détecteur de présence maître 2. Les ordres du canal 2 sont ignorés par le maître 1.

thePiccola P360 KNX DE WH, maître 1 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

thePiccola P360 KNX DE WH, maître 2 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

8.2.2.2.3 Deux détecteurs de présence, deux canaux de lumière

Description La télécommande de l'utilisateur theSenda B permet la commande manuelle du canal de lumière de chacun des deux détecteurs de présence. Le canal 1 de la télécommande theSenda B pilote le canal C1 Éclairage du détecteur de présence maître 1. Le canal 2 de la télécommande theSenda B commande le canal C1 Éclairage du détecteur de présence maître 2. Les canaux de lumière du détecteur de présence ne sont pas influencés mutuellement par des ordres de theSenda B.

I Canal C1 Éclairage Canal C1 Éclairage II Maître 1 Maître 2

thePiccola P360 KNX DE WH, maître 1 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

thePiccola P360 KNX DE WH, maître 2 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage IICommande Manuel thePiccola P360 KNX 90

8.2.2.2.4 Deux détecteurs de présence, avec un et deux canaux de lumière

internes Description Les canaux de lumière de deux détecteurs de présence sont influencés séparément par deux télécommandes de l'utilisateur theSenda B. Le canal 1 de la télécommande theSenda B 1 pilote le canal C1 Éclairage du détecteur de présence maître 1. Le canal 1 de la télécommande theSenda B 2 pilote le canal C1 Éclairage du détecteur de présence maître 2. Le canal 2 de la télécommande theSenda S 2 commande le canal C2 Éclairage du détecteur de présence maître 2.

thePiccola P360 KNX DE WH, maître 1 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

thePiccola P360 KNX DE WH, maître 2 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

8.2.2.2.5 Deux détecteurs de présence, deux canaux de lumière et stores

Description La télécommande de l'utilisateur theSenda B permet la commande du canal de lumière de chacun des deux détecteurs de présence et du canal Store d'un détecteur de présence. Le canal 1 de la télécommande theSenda B commande le canal C1 Éclairage du détecteur de présence maître 1. Le canal 2 de la télécommande theSenda B pilote le canal C1 Éclairage du détecteur de présence maître 2. Le canal 3 de la télécommande theSenda B commande les stores via le détecteur de présence maître 2. Les canaux de lumière du détecteur de présence et les stores ne sont pas influencés mutuellement par theSenda B.

thePiccola P360 KNX DE WH, maître 1 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

thePiccola P360 KNX DE WH, maître 2 : Page de paramètres Paramètre Réglage Télécommande Canal C1 - Éclairage

9 Commutation parallèle Il est possible de monter en parallèle plusieurs détecteurs dans des pièces plus grandes. Ainsi, votre zone commune de détection de présence est plus importante.

9.1 Commutation parallèle maître-esclave

Un « maître dans une commutation parallèle » peut être raccordé à plusieurs « esclaves ». À cet effet, les déclencheurs Sortie « Envoyer information sur un mouvement » des esclaves sont reliés avec le déclencheur Entrée « Recevoir information sur un mouvement » du maître. Les esclaves fournissent uniquement l'information de présence relative à leur zone de détection. Le maître est chargé de la mesure de luminosité et de la gestion de tous réglages des paramètres.

9.2 Commutation parallèle maître-maître

Il est possible de relier entre eux plusieurs « maîtres dans une commutation parallèle ». La détection de présence s'effectue de façon commune, tandis que la mesure de luminosité, les réglages des paramètres et la commande d'éclairage sont traités individuellement par chaque maître. Il en résulte plusieurs sorties d'éclairage avec leur propre mesure de luminosité, mais une détection de présence commune.Commutation parallèle Manuel thePiccola P360 KNX 93

9.3 Charge de télégrammes en cas de commutation parallèle

En cas commutation parallèle, chaque maître dans une commutation parallèle et chaque esclave envoient un télégramme toutes les 5 s max. tant qu'une personne se trouve dans la zone de détection. Afin de baisser la charge de télégrammes, l'intervalle entre deux télégrammes peut être augmenté à 5 minutes. Le temps de cycle par défaut est de 30 s. Afin d'éviter une désactivation inopinée, il faut veiller à ce que la temporisation à l'extinction sélectionnée ne soit jamais inférieure à l'intervalle entre deux télégrammes. La commutation parallèle est compatible avec tous les détecteurs KNX de Theben. Cela signifie que même des détecteurs avec un objet de déclencheur commun (déclencheur Entrée/Sortie) peuvent être connectés entre eux avec l'objet déclencheur Entrée ou avec l'objet déclencheur Sortie.Valeur de commutation de la luminosité/Valeur de consigne de la luminosité Manuel thePiccola P360 KNX 94

10 Valeur de commutation de la luminosité/Valeur de consigne de la luminosité

10.1 Réglage de la valeur de commutation/de consigne de la

luminosité La valeur de commutation/de consigne de la luminosité définit la luminosité minimale souhaitée. La luminosité régnant actuellement est mesurée en dessous, devant le détecteur. Si la luminosité dominante est inférieure à la valeur de consigne, l'éclairage est allumé, tant qu'une présence est détectée. Le facteur de correction de pièce est une mesure permettant de faire la différence entre la mesure de la luminosité au plafond et celle au niveau de la surface de travail. La valeur de mesure de la luminosité mesurée au plafond varie en fonction de l'emplacement de montage, de l'incidence de la lumière, de la position du soleil, de la météo, des propriétés de réflexion de la pièce et du mobilier. La mesure de luminosité du détecteur est adaptée aux conditions de la pièce grâce au facteur de correction de pièce. La valeur de luminosité du détecteur est ainsi mise à l'échelle par rapport à la valeur mesurée par le luxmètre sur la surface située en dessous du détecteur. Voir le paramètre Facteur de correction de pièce Luminosité.

Valeur de luminosité au niveau du plafond Facteur de correction de pièce = Valeur de luminosité au niveau de la surface de travailValeur de commutation de la luminosité/Valeur de consigne de la luminosité Manuel thePiccola P360 KNX 95

10.2 Équilibrage de la mesure de luminosité

Avec la télécommande via appli theSenda B et l'application theSenda Plug : Connecter la télécommande theSenda B à l'application correspondante theSenda Plug. Sélectionner le type de détecteur correspondant et charger le jeu de paramètres. Sélectionner le paramètre <Valeur de mesure de la luminosité C1>.

1. Avec la télécommande theSenda B

Régler theSenda B conformément au schéma et s'éloigner de quelques pas de l'emplacement de mesure pour ne pas influencer la mesure de la luminosité. Appuyer sur OK. Une nouvelle fenêtre avec la valeur de mesure de la luminosité apparaît. Appuyer sur OK. Important : appuyer sur la touche d'envoi ( ). La mesure de luminosité est ensuite calibrée.

Placer ou orienter le luxmètre conformément au schéma et relever la valeur lux. Appuyer sur « Saisie » dans l'application. Une nouvelle fenêtre apparaît. Saisir la valeur lux et appuyer sur OK. La valeur de mesure de luminosité apparaît à l'écran. Important : appuyer sur la touche d'envoi ( ). La mesure de luminosité est ensuite calibrée. Le facteur de correction de pièce calculé est enregistré. Il est également possible d'équilibrer la mesure de luminosité via l'ETS. Il faut pour cela que le paramètre Régler la valeur de mesure de la luminosité via le bus a été réglé sur oui. La valeur de luminosité mesurée est transmise via l'objet 18 au détecteur (valeur de mesure de la luminosité C1). Le facteur de correction de pièce est ainsi calculé automatiquement. Les valeurs autorisées se situent entre 0,05 et 2,0. Les valeurs calculées dépassant la plage autorisée sont automatiquement rétablies à la valeur limite correspondante. Le facteur de correction de pièce calculé est immédiatement enregistré. Le facteur de correction de pièce peut être consulté via l'objet 19. La valeur standard du facteur de correction de pièce est égale à 0,3 et convient à la majorité des applications. La sensibilité du capteur de lumière aux modifications de la luminosité est influencée par la modification du facteur de correction de pièce.Effet de halo Manuel thePiccola P360 KNX 96

11 Effet de halo Avec l'effet de halo, la lumière accompagne l'utilisateur dans la zone dans laquelle il se trouve. Les zones adjacentes augmentent l'intensité lumineuse d'orientation jusqu'à un seuil déterminé. Une meilleure orientation est ainsi assurée. Si la personne se déplace dans la pièce, la lumière accompagne la personne comme un halo. De nouveaux objets de déclenchement sont disponibles pour l'envoi et la réception du statut de mouvement : Objet 62, effet de halo sortie, envoyer le statut de mouvement Objet 63, effet de halo entrée, recevoir le statut de mouvement : ils peuvent être couplés à des zones avoisinantes. Dès qu'un signal de halo est reçu et dès qu'aucun mouvement n'a été détecté dans cette zone, les canaux de lumière passent, dans ces zones, à la valeur de variation de halo réglée. Vous trouverez un exemple pour l'effet de halo avec les paramétrages et les liens d'objets nécessaires au chapitre 15.11 Effet de halo.Modes test Manuel thePiccola P360 KNX 97

12 Modes test L'appareil thePiccola P360 KNX DE WH dispose de deux modes de test : Mode test de présence Mode test d'éclairage

12.1 Mode test de présence

Le mode test de présence sert à vérifier la détection de présence et la commutation parallèle. Activer - Ordre de commande test de présence « ON » avec l'appli theSenda Plug ou la télécommande d'installation theSenda P, touche - Télégramme MARCHE via l'objet de bus 75. Le mode test de présence peut toujours être activé. Terminer Suivi d'un redémarrage : - Ordre de commande test de présence « OFF » avec l'appli theSenda Plug - Télégramme ARRÊT via l'objet de bus 75. - Panne secteur, d'où un redémarrage. - Arrêt automatique après le temps réglé dans l'ETS, paramètre Activation du mode test - Ordre de commande Redémarrage avec l'appli theSenda Plug - Réinitialisation avec la touche theSenda P Sans redémarrage : - Activation du test d'éclairage avec l'appli theSenda Plug

Affichage LED État des canaux Description Marche En cas de mouvement, la LED est allumée et les canaux C1 et C2 s'activent. Arrêt Après suppression du mouvement, la LED s'éteint et les canaux C1 et C2 se désactivent au bout de 10 s env.

Comportement lors du test La mesure de luminosité est désactivée et la sortie de lumière ne réagit pas à la luminosité. Le détecteur réagit comme en mode de fonctionnement automatique, même si le mode semi-automatique est sélectionné. Le mode de fonctionnement Éclairage passe sur Commuter, si le mode de fonctionnement Éclairage est réglé sur régulation à lumière constante. L'éclairage n'est pas régulé. Éclairage en « Marche » en cas de mouvement ; Éclairage à l'« Arrêt » en cas d'absence. Les canaux C1 et C2 Éclairage ont une temporisation à l'extinction fixe de 10 s. Les canaux C4, C5 CVC réagissent de manière inchangée, comme en fonctionnement normal. Ordres et paramètres modifiables En mode test de présence, il est possible d'exécuter les ordres suivants à l'aide de l'appli theSenda Plug : Quitter le test de présence Activer le test d'éclairage Sensibilité de détectionModes test Manuel thePiccola P360 KNX 98

12.2 Mode test d'éclairage

Le mode test d'éclairage est utilisé pour le contrôle de la valeur de commutation/de consigne de la luminosité (seuil de luminosité). Activer - Ordre de commande test d'éclairage « ON » avec l'appli theSenda Plug - Télégramme MARCHE via l'objet de bus 76. Le mode test d'éclairage peut toujours être activé. Terminer Suivi d'un redémarrage : - Ordre de commande test d'éclairage « OFF » avec l'appli theSenda Plug - Télégramme ARRÊT via l'objet de bus 76. - Panne secteur, d'où un redémarrage. - Arrêt automatique après le temps réglé dans l'ETS, paramètre Activation du mode test - Ordre de commande Redémarrage avec l'appli theSenda Plug - Réinitialisation avec la touche theSenda P Sans redémarrage : - Activation du test de présence avec l'appli theSenda Plug

Affichage LED État des canaux Description Clignotement, 5 s allumée/0,3 s éteinte La LED clignote aussi longtemps que le mode test d'éclairage est activé.

Comportement lors du test Le détecteur se comporte à 100 % comme en fonctionnement normal. Seule sa réaction à la éclaircir/obscurcir est plus rapide. Le seuil de luminosité et le comportement adaptatif peuvent donc être contrôlés. Toutes les fonctions et tous les paramètres sélectionnés restent inchangés. Instructions et paramètres modifiables En mode test d'éclairage, il est possible d'exécuter les ordres suivants à l'aide de l'appli theSenda Plug : Quitter le test d'éclairage. Valeur de consigne de la luminosité pour le canal C1 Éclairage Activer le test de présence Valeur de mesure de la luminosité C1 À la fin du mode test d'éclairage, le détecteur exécute un redémarrage. Ne jamais provoquer l'activation du détecteur avec une lampe de poche. Le détecteur va alors programmer ce comportement. Les seuils de commutation pour l'éclairage et les valeurs d'hystérésis s'en trouveront alors faussés. Pour simuler ce comportement, il est préférable d'éclairer la zone située sous le détecteur ou d'actionner les stores. Pour procéder à une nouvelle tentative, réactiver le mode test d'éclairage.Outil de mise à jour Manuel thePiccola P360 KNX 99

13 Outil de mise à jour Une appli ETS à télécharger gratuitement est disponible pour la mise à jour du micrologiciel KNX. Des informations détaillées concernant la procédure figurent dans le document suivant : https://www.theben.de/knx-updateDépannage Manuel thePiccola P360 KNX 100

14 Dépannage Panne/Défaut Cause L'éclairage ne s'allume pas ou s'éteint en cas d'obscurité et de présence L'éclairement lumineux est réglé sur une valeur trop basse (lux) ; le détecteur est en mode semi-automatique ; l'éclairage a été éteint manuellement au moyen d'un bouton-poussoir ou avec theSenda S/B ; la personne n'est pas dans la zone de détection ; un ou plusieurs obstacles bloquent la détection ; la temporisation à l'extinction est trop courte L'éclairage est allumé en cas de présence malgré une luminosité suffisante La luminosité est réglée sur une valeur trop élevée ; l'éclairage a été récemment allumé manuellement au moyen d'un bouton-poussoir ou de la télécommande (attendre 30 minutes) ; le détecteur est en mode test L'éclairage ne s'éteint pas ou s'allume automatiquement sans aucune présence Attendre la fin de la temporisation à l'extinction (auto- apprentissage) ; sources de perturbations thermiques dans la zone de détection : radiateur soufflant, ampoule/projecteur à halogène, objet en mouvement (p. ex. rideaux devant une fenêtre ouverte) ; la phase de démarrage ne s'est pas déroulée sans erreur. Défaut signalé par clignotement (3 fois par seconde) Une erreur est survenue au cours de la phase de chauffe ou du fonctionnement ; l'appareil n'est pas opérationnel.Applications classiques Manuel thePiccola P360 KNX 101

15 Applications classiques Ces exemples d'application servent d'aide à la planification et ne sont pas exhaustifs. Ils peuvent être complétés ou développés selon les besoins. Les réglages de paramètres par défaut ou personnalisés s'appliquent pour les paramètres non mentionnés ici.

15.1 Commutation de l'éclairage en fonction de la présence et de

la luminosité La fonction classique d'un détecteur de présente consiste en l'activation de l'éclairage uniquement lorsque des personnes sont présentes dans la pièce et lorsque la lumière naturelle n'est pas suffisante. Lorsque les personnes ont quitté la pièce ou lorsque le taux de lumière du jour a augmenté, l'éclairage s'éteint automatiquement.

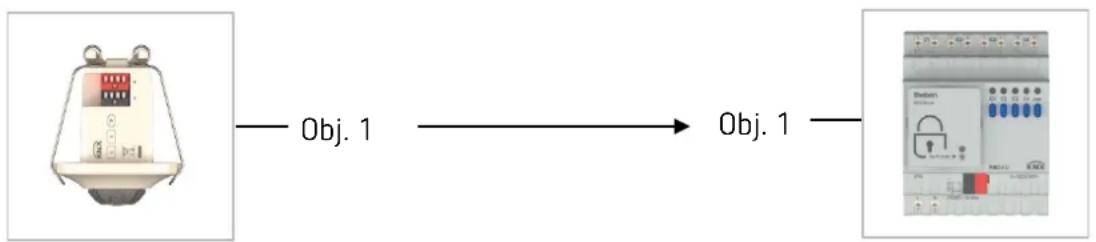

15.1.3 Objets et liens

RMG 4 U Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction 1 C1 Sortie lumière/Commuter 1 RMG 4 U Canal C1/Objet de commutation Activation et désactivation de l'éclairage

15.1.4 Réglages des paramètres importants

Les réglages des paramètres par défaut ou personnalisés s'appliquent dans le cas des paramètres non mentionnés. thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation individuelle Canal C1 – Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Commuter l'éclairage Type de fonction Automatique Valeur de commutation de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client)

RMG 4 U Page de paramètres Paramètre Réglage RMG 4 U Canal C1 : Sélection de la fonction Type du module de base RMG 4 U.. Fonction Commuter Marche/Arrêt Déclenchement de la fonction via Objet de commutationApplications classiques Manuel thePiccola P360 KNX 103

15.2 Commutation de l'éclairage en fonction de la présence et de

la luminosité, avec deux groupes d'éclairage dans une pièce Le détecteur de présence commute deux groupes d'éclairage, l'un est proche de la fenêtre, l'autre est situé à l'intérieur de la pièce. En raison d'un taux de lumière du jour plus important, le détecteur de présence éteint plus tôt le groupe d'éclairage proche de la fenêtre que celui à l'intérieur de la pièce (économie d'énergie).

15.2.3 Objets et liens

RMG 4 U Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction

C1 Sortie lumière/Commuter

RMG 4 U Canal C1/Objet de commutation Activation et désactivation de l'éclairage à proximité de la fenêtre

C2 Sortie lumière/Commuter

RMG 4 U Canal C2/Objet de commutation Activation et désactivation de l'éclairage à l'intérieur de la pièce

15.2.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation individuelle Canal C1 – Activer l'éclairage Oui Canal C2 - Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Commuter l'éclairage Type de fonction Automatique Valeur de commutation de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client) Canal C2 Éclairage Différence de luminosité par rapport au canal C1 20 % (selon spécifications du client)

RMG 4 U Page de paramètres Paramètre Réglage RMG 4 U Canal C1 : Sélection de la fonction Type du module de base RMG 4 U.. Fonction Commuter Marche/Arrêt Déclenchement de la fonction via Objet de commutation RMG 4 U Canal C2 : Sélection de la fonction Type du module de base RMG 4 U.. Fonction Commuter Marche/Arrêt Déclenchement de la fonction via Objet de commutationApplications classiques Manuel thePiccola P360 KNX 105

15.3 Commutation de l'éclairage en fonction de la présence et de

la luminosité, commande supplémentaire du chauffage Outre la commutation d'un groupe d'éclairage en fonction de la présence et de la luminosité naturelle, la commande du chauffage est également commandée via le détecteur de présence. Si un mouvement est détecté, le mode de fonctionnement CVC respectif est envoyé. La sortie est configurée avec une temporisation à l'enclenchement. La sonde de température intégrée mesure la température ambiante afin de la régler sur la température de consigne souhaitée. En raison de l'indice de protection IP 54, la mesure de la température peut être lente. Pour cette raison, l'utilisation de la valeur de température pour la régulation par pièce dans les pièces à vivre n'est pas recommandée sans restriction.

15.3.3 Objets et liens

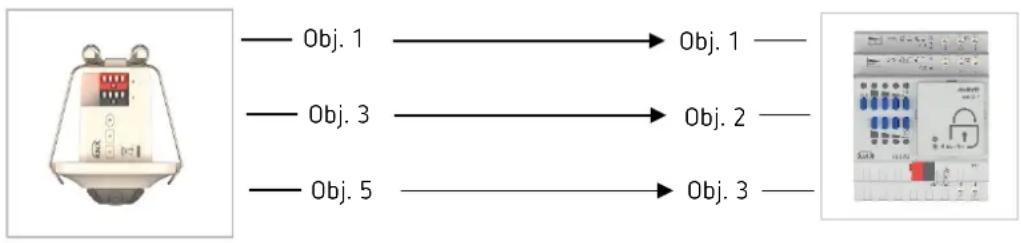

Combinaison MIX Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction

C1 Sortie lumière/Commuter

RMG 4 U Canal C1/Objet de commutation Activation et désactivation de l'éclairage

Valeur de la température/ Envoyer la valeur

Valeur réelle Détermination de la valeur réelle

C4.1 CVC/ Envoyer mode de fonct. CVC

Présélection du mode de fonctionnement Adaptation du mode de fonctionnement

15.3.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation individuelle Canal C1 – Activer l'éclairage Oui Canal C4 – Activer CVC Oui Canal C1 Éclairage Fonction Lumière Commuter l'éclairage Type de fonction Automatique Valeur de commutation de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client) Canal C4 CVC Temporisation à l'enclenchement CVC selon spécifications du client Temporisation CVC selon spécifications du client Canal C4 CVC/Objets Type de télégramme Mode de fonctionnement CVC

Combinaison MIX RMG 4 U et module d'extension HME 6 T Page de paramètres Paramètre Réglage Généralités Type du module de base RMG 4 U.. Type du 1er module d'extension HME 6 T.. RMG 4 U Canal C1 : Sélection de la fonction Fonction Commuter Marche/Arrêt Déclenchement de la fonction via Objet de commutation HME 6 T canal H1 : Sélection de la fonction Fonction du canal Régulateur de chauffage Paramètres div. selon spécifications du clientApplications classiques Manuel thePiccola P360 KNX 107

15.4 Commutation de l'éclairage en fonction de la présence et de

la luminosité, en supplément : commande manuelle forcée par bouton-poussoir Le détecteur de présence commute l'éclairage. En outre, l'éclairage peut être activé et désactivé manuellement avec un bouton-poussoir externe. Lors de l'activation de l'éclairage avec le bouton-poussoir externe, l'utilisateur dispose de 30 minutes d'éclairage en cas de présence. Le détecteur de présence reprend ensuite la commande. Lors de la désactivation de l'éclairage avec le bouton-poussoir externe, l'éclairage reste désactivé tant qu'une présence est détectée par le détecteur de présence. Le détecteur de présence reprend la commande uniquement après écoulement de la temporisation à l'extinction. En option, le détecteur de présence peut fonctionner en mode semi-automatique. Dans ce cas, l'éclairage doit toujours être activé manuellement, le détecteur n'active pas automatiquement l'éclairage. En cas de lumière du jour suffisante ou s'il n'y a personne, le détecteur de présence désactive l'éclairage comme à l'accoutumée.

15.4.3 Objets et liens

iON 102 Nom de l'objet/Fonction Nom de l'objet/Fonction Nom de l'objet/ Fonction

C1 Sortie lumière/Commuter

RMG 4 U Canal C1/Objet de commutation

C1 Entrée d'éclairage/Commuter, bouton externe

RMG 4 U Canal C1/Objet de commutation

15.4.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation individuelle Canal C1 – Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Commuter l'éclairage Type de fonction Automatique Valeur de commutation de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client)

RMG 4 U Page de paramètres Paramètre Réglage RMG 4 U Canal C1 : Sélection de la fonction Type du module de base RMG 4 U.. Fonction Commuter Marche/Arrêt Déclenchement de la fonction via Objet de commutation

iON 102 Page de paramètres Paramètre Réglage Touche T1/Sélection de la fonction Fonction Bouton-poussoir Objet de bouton- poussoir 1 Type d'objet Commuter Envoyer après une pression brève Envoyer un télégramme Télégramme CommuterApplications classiques Manuel thePiccola P360 KNX 109

15.5 Régulation à lumière constante

Les détecteurs de présence avec régulation à lumière constante régulent l'éclairage en fonction de la lumière naturelle, lorsque des personnes sont présentes dans la pièce. Si le taux de lumière du jour diminue, l'intensité de la lumière artificielle est automatiquement augmentée par variation ; si le taux de lumière du jour augmente, l'intensité de la lumière artificielle est automatiquement diminuée par variation jusqu'à l'extinction. L'éclairage est automatiquement réglé sur la valeur de variation de veille si personne n'est dans la pièce.

15.5.3 Objets et liens

Passerelle DALI S64 KNX Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction 1 C1 Sortie lumière/Commuter 71 G1 Commuter,/ Marche/Arrêt

C1 Sortie d'éclairage / Éclaircir/Obscurcir

C1 Sortie d'éclairage / Envoyer la valeur

G1 Définir une valeur / Valeur

C1 Entrée d'éclairage / Valeur d'indication d'état

15.5.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation individuelle Canal C1 – Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Régulation à lumière constante Type de fonction Automatique Valeur de consigne de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client) Canal C1 Éclairage/Réglages détaillés Éclairage de veille actif

Passerelle DALI S64 KNX Page de paramètres Paramètre Réglage

Mode de fonctionnement Mode normal Fonction de l'objet supplémentaire Aucun objet Autorisation en mode antipanique Non G1/Comportement Valeur d'activation 100% Comportement à la mise en service Variation sur la valeur en 10 secondes Valeur de désactivation

Comportement lors du réglage d'une valeur Variation sur la valeur en 10 secondes Temps pour la variation 10 secondes Valeur max. pour la variation 100% Valeur min. pour la variation

Les valeurs min/max sont valables pour Objet de variation Commutation par variation NonApplications classiques Manuel thePiccola P360 KNX 111

15.6 Régulation à lumière constante, commande manuelle forcée

supplémentaire par bouton-poussoir externe Le détecteur de présence régule l'éclairage (voir l'exemple d'application de la régulation à lumière constante). En outre, l'éclairage peut être activé et varié manuellement avec un bouton- poussoir externe. Une variation par bouton-poussoir interrompt la régulation (uniquement si comportement en cas de variation manuelle = school). Le détecteur de présence reste sur la valeur de variation réglée tant qu'une présence est détectée. Le détecteur de présence reprend la commande uniquement après écoulement de la temporisation à l'extinction. Lors de la désactivation de l'éclairage à l'aide du bouton-poussoir externe, l'éclairage reste désactivé tant qu'une présence est détectée par le détecteur de présence. Le détecteur de présence reprend la commande uniquement après écoulement de la temporisation à l'extinction. En option, le détecteur de présence peut fonctionner en mode semi-automatique. Dans ce cas, l'éclairage doit toujours être activé manuellement, le détecteur n'active pas automatiquement l'éclairage.

15.6.3 Objets et liens

iON 2 Nom de l'objet/Fonction Nom de l'objet/Fonction Nom de l'objet Fonction 1 C1 Sortie lumière/Commuter 71 G1 Commuter,/ Marche/Arrêt

C1 Entrée d'éclairage/Commuter, bouton externe

G1 Commuter,/ Marche/Arrêt

C1 Sortie d'éclairage/Éclaircir/Obscurcir

C1 Entrée d'éclairage / Éclaircir/Obscurcir, bouton externe

C1 Sortie d'éclairage / Envoyer la valeur

G1 Définir une valeur / Valeur

C1 Entrée d'éclairage / Valeur d'indication d'état

15.6.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation individuelle Canal C1 – Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Régulation à lumière constante Type de fonction Automatique Valeur de consigne de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client)

Passerelle DALI S64 KNX Page de paramètres Paramètre Réglage

Mode de fonctionnement Mode normal Fonction de l'objet supplémentaire Aucun objet Autorisation en mode antipanique Non G1/Comportement Valeur d'activation 100% Comportement à la mise en service Variation sur la valeur en 10 secondes Valeur de désactivation

Comportement lors du réglage d'une valeur Variation sur la valeur en 10 secondes Temps pour la variation 10 secondesApplications classiques Manuel thePiccola P360 KNX 113

Page de paramètres Paramètre Réglage Valeur max. pour la variation 100% Valeur min. pour la variation

Les valeurs min/max sont valables pour Objet de variation Commutation par variation Non

iON 102 Page de paramètres Paramètre Réglage Touche T1/Sélection de la fonction Fonction Varier Varier Réaction à bref/long Commande à une toucheApplications classiques Manuel thePiccola P360 KNX 114

15.7 Régulation à lumière constante avec deux groupes

d'éclairage La régulation à lumière constante régule l'éclairage en fonction de la lumière naturelle (voir l'exemple d'application de la Régulation à lumière constante). Pour une meilleure utilisation de la lumière naturelle à proximité de la fenêtre, l'éclairage est subdivisé en deux groupes d'éclairage. Les deux groupes d'éclairage sont toujours activés et réglés ensemble.

15.7.3 Objets et liens

Passerelle DALI S64 KNX Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction 1 C1 Sortie lumière/Commuter 71 G1 Commuter,/ Marche/Arrêt

C1 Sortie d'éclairage / Éclaircir/Obscurcir

C1 Sortie d'éclairage / Envoyer la valeur

G1 Définir une valeur / Valeur

C1 Entrée d'éclairage / Valeur d'indication d'état

G1 État / Valeur 28 C2 Sortie lumière/Commuter 99 G2 Commuter,/ Marche/Arrêt

C2 Sortie d'éclairage / Éclaircir/Obscurcir

C2 Sortie d'éclairage / Envoyer la valeur

G1 Définir une valeur / Valeur

C2 Entrée d'éclairage / Valeur d'indication d'état

15.7.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation individuelle Canal C1 – Activer l'éclairage Oui Canal C2 - Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Régulation à lumière constante Type de fonction Automatique Valeur de consigne de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client) Canal C1 Éclairage/Réglages détaillés Éclairage de veille actif Canal C2 Éclairage Différence de luminosité par rapport au canal C1 20 % (selon spécifications du client)

Passerelle DALI S64 KNX Page de paramètres Paramètre Réglage

Mode de fonctionnement Mode normal Fonction de l'objet supplémentaire Aucun objet Autorisation en mode antipanique Non G1/Comportement Valeur d'activation 100% Comportement à la mise en service Variation sur la valeur en 10 secondes Valeur de désactivation

Comportement lors du réglage d'une valeur Variation sur la valeur en 10 secondes Temps pour la variation 10 secondes Valeur max. pour la variation 100% Valeur min. pour la variation

Les valeurs min/max sont valables pour Objet de variation Commutation par variation Non

Mode de fonctionnement Mode normal Fonction de l'objet supplémentaire Aucun objet Autorisation en mode antipanique Non G2/Comportement Valeur d'activation 100% Comportement à la mise en service Variation sur la valeur en 10 secondes Valeur de désactivation

Comportement lors du réglage d'une valeur Variation sur la valeur en 10 secondes Temps pour la variation 10 secondes Valeur max. pour la variation 100% Valeur min. pour la variation 0%Applications classiques Manuel thePiccola P360 KNX 116

Page de paramètres Paramètre Réglage Les valeurs min/max sont valables pour Objet de variation Commutation par variation NonApplications classiques Manuel thePiccola P360 KNX 117

15.8 Commutation parallèle maître/esclave

Pour couvrir d'assez grandes surfaces, p. ex. des grands bureaux collectifs ou des couloirs, plusieurs détecteurs de présence sont reliés les uns aux autres. Un détecteur de présence est utilisé en tant que maître, les autres sont des esclaves. Les esclaves activent le maître lorsqu'un mouvement est détecté. Tous les réglages, comme les temps de temporisation et seuils de luminosité, sont paramétrés au niveau du maître. Le signal de déclenchement « Envoyer/recevoir information sur un mouvement » agit sur l'éclairage – tout comme sur le canal CVC du maître. En mode esclave, le télégramme « Envoyer information de mouvement » peut être verrouillé par le télégramme de verrouillage, la charge du bus est ainsi réduite pendant le verrouillage. La commutation parallèle maître-esclave peut être utilisée indépendamment du fait que le maître commute un ou deux groupes d'éclairage ou qu'il fonctionne en mode régulation à lumière constante.

La commutation parallèle est compatible avec tous les détecteurs KNX de Theben. Cela signifie que même des détecteurs avec un objet de déclencheur commun (déclencheur Entrée/Sortie) peuvent être connectés entre eux avec l'objet déclencheur Entrée ou avec l'objet déclencheur Sortie.

15.8.3 Objets et liens

RMG 4 U Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction

C1 Sortie lumière/Commuter

RMG 4 U Canal C1/Objet de commutation Activation et désactivation de l'éclairage

thePiccola P360 KNX DE WH (esclave) Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction

Commutation parallèle Entrée

Recevoir une information sur un mouvement

Commutation parallèle Sortie / Envoyer une information sur un mouvement Liaison entre maître et esclaves

15.8.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH (maître) Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation parallèle Canal C1 - Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Commuter l'éclairage Type de fonction Automatique Valeur de commutation de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client)

thePiccola P360 KNX DE WH (esclave) Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement esclave

RMG 4 U Page de paramètres Paramètre Réglage RMG 4 U Canal C1 : Sélection de la fonction Type du module de base RMG 4 U.. Fonction Commuter Marche/Arrêt Déclenchement de la fonction via Objet de commutationApplications classiques Manuel thePiccola P360 KNX 119

15.9 Montage en parallèle Maître-Maître

Pour couvrir d'assez grandes surfaces avec différentes conditions de luminosité, p. ex. des bureaux collectifs, plusieurs détecteurs de présence maîtres sont reliés les uns aux autres. Chaque maître fait fonctionner son groupe d'éclairage selon sa propre mesure de luminosité et ses réglages. Ils échangent entre eux les informations sur un mouvement, favorisant ainsi un élargissement de la zone de détection. S'assurer que chaque maître détecte uniquement la lumière commutée ou modulée par lui-même. Dans la commutation parallèle maître-maître, les télégrammes « Envoyer information sur un mouvement » et « Recevoir information sur un mouvement » peuvent être verrouillés indépendamment l'un de l'autre par un télégramme de verrouillage. La charge du bus est ainsi réduite en cas d'activation du verrouillage.

La commutation parallèle est compatible avec tous les détecteurs KNX de Theben. Cela signifie que même des détecteurs avec un objet de déclencheur commun (déclencheur Entrée/Sortie) peuvent être connectés avec l'objet déclencheur Entrée ou avec l'objet déclencheur Sortie. Obj. 1 Obj. 1 Obj. 60 Obj. 61 Obj. 60 Obj. 61 Obj. 1 Obj. 1Applications classiques Manuel thePiccola P360 KNX 120

15.9.3 Objets et liens

RMG 4 U Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction 1 C1 Sortie lumière/Commuter 1 RMG 4 U Canal C1/Objet de commutation Activation et désactivation de l'éclairage

thePiccola P360 KNX DE WH Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction

Commutation parallèle Entrée

Recevoir une information sur un mouvement

Commutation parallèle Sortie / Envoyer une information sur un mouvement Liaison entre maître et maître

Commutation parallèle Sortie / Envoyer une information sur un mouvement

Commutation parallèle Entrée / Recevoir une information sur un mouvement Liaison entre maître et maître

15.9.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Commutation parallèle Canal C1 - Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Commuter l'éclairage Type de fonction Automatique Valeur de commutation de la luminosité 500 lx (selon spécifications du client) Temporisation de l'éclairage 10 min (selon spécifications du client)

RMG 4 U Page de paramètres Paramètre Réglage RMG 4 U Canal C1 : Sélection de la fonction Type du module de base RMG 4 U Fonction Commuter Marche/Arrêt Déclenchement de la fonction via Objet de commutationApplications classiques Manuel thePiccola P360 KNX 121

Les exigences en matière d'éclairage de nuit sont très différentes de celles du jour. Le plus souvent, une lumière discrète et une temporisation à l'extinction plus courte suffisent pour s'orienter la nuit. Les paramètres suivants peuvent être adaptés aux exigences modifiées de la nuit : Type de fonction (automatique/semi-automatique) Temporisation à l'extinction Valeur de consigne de la luminosité Valeur de variation à l'activation Il est possible de changer le type de fonction du détecteur, réglé en mode automatique le jour, en mode semi-automatique la nuit, de sorte à activer exclusivement l'éclairage par un bouton- poussoir externe. Un réglage différent de nuit et de jour de la valeur de consigne de la luminosité est également possible. Le réglage de la valeur de consigne peut être conçu comme valeur fixe ou envoyé via le bus. La valeur de variation à l'activation peut être activée en mode « Commuter l'éclairage » via les réglages détaillés « Éclairage variable en mode de commutation » et être prédéfinie comme télégramme de valeur. Si l'option « Autre valeur de variation à l'activation nocturne » est activée, la valeur d'activation nocturne peut être sélectionnée indépendamment. En mode « Régulation à lumière constante », les réglages « Télégramme de valeur » et « Sans télégramme d'arrêt 4 bits » peuvent être sélectionnés dans les réglages détaillés du canal C1 Éclairage pour paramétrer la valeur de variation de jour indépendamment de la valeur de variation de nuit.

Pour la commutation nocturne/diurne, il est possible d'utiliser une mesure de luminosité à l'extérieur, p. ex. une station météorologique (Theben Meteodata 140 S 24V KNX – 1409201). Il est possible ici de définir un seuil crépusculaire dans un canal universel. Si le seuil n'est pas atteint, c'est la nuit, s'il est dépassé, c'est le jour. Obj. 3 Obj. 2 Obj. 5 Obj. 3 Obj. 1 Obj. 1Applications classiques Manuel thePiccola P360 KNX 122

15.10.3 Objets et liens

DMG 2 T Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction 1 C1 Sortie lumière/Commuter 1 DMG 2 T canal C1/Commuter

Activation et désactivation de l'éclairage

C1 Sortie d'éclairage/Éclaircir/Obscurcir

C1 Sortie d'éclairage/Valeur de variation

DMG 2 T Canal C1/Valeur de variation Valeur de variation de l'éclairage en %

15.10.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Canal C1 - Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Commutation éclairage/Régulation à lumière constante Type de fonction Automatique Commuter sur mode semi- automatique la nuit Non/Oui Autre valeur de consigne de la luminosité la nuit Oui Valeur de consigne de la luminosité Nuit 500 lx (selon spécifications du client) Autre temporisation la nuit Oui Temporisation de l'éclairage Nuit 10 min (selon spécifications du client) Réglages détaillés Début de la régulation avec Télégramme de valeur Comportement de la régulation au démarrage Sans télégramme d'arrêt 4 bits Autre valeur de variation à l'activation la nuit Oui Valeur de variation à l'activation Nuit 20 % (selon spécifications du client)Applications classiques Manuel thePiccola P360 KNX 123

Avec l'effet de halo, la lumière accompagne l'utilisateur dans la zone dans laquelle il se trouve. La lumière dans les zones de détection avoisinantes est allumée ou variée selon la « valeur de variation du halo ». Ci-dessous un exemple avec 3 détecteurs de présence et 3 groupes d'éclairage. Chaque maître enclenche un groupe d'éclairage. Procédure : Effectuer les réglages pour les maîtres A, B et C. Pour l'objet Effet d'aura, affecter une propre adresse de groupe (maîtres A, B et C). Relier les objets Effet de halo aux zones avoisinantes de chaque appareil maître. Exemple : relier le maître A, objet 62 au maître B, objet 63.

15.11.3 Objets et liens

Passerelle DALI S64 KNX Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction 1 C1 Sortie lumière/Commuter 71, 99,

Gx Commuter/ marche/arrêt

C1 Sortie d'éclairage/Éclaircir/Obscurcir 72,

C1 Sortie d'éclairage / Envoyer la valeur 73, 101,

Gx Définir une valeur/valeur

thePiccola P360 KNX DE WH/maître B Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction

Effet de halo Sortie/envoyer le statut de mouvement

Effet de halo Entrée/recevoir le statut de mouvement Liaison d'objet Maître A - Maître B

Effet de halo Entrée/recevoir le statut de mouvement

Effet de halo Sortie/envoyer le statut de mouvement Liaison d'objet Maître B - Maître A Liens

thePiccola P360 KNX DE WH/maître B

thePiccola P360 KNX DE WH/maître C Commentaire Nom de l'objet/Fonction Nom de l'objet/Fonction

Effet de halo Sortie/envoyer le statut de mouvement

Effet de halo Entrée/recevoir le statut de mouvement Liaison d'objet Maître B - Maître C

Effet de halo Entrée/recevoir le statut de mouvement

Effet de halo Sortie/envoyer le statut de mouvement Liaison d'objet Maître C - Maître B

15.11.4 Réglages des paramètres importants

thePiccola P360 KNX DE WH Page de paramètres Paramètre Réglage Généralités Mode de fonctionnement Maître Mode de fonctionnement maître Effet de halo Canal C1 – Activer l'éclairage Oui Canal C1 Éclairage Fonction Lumière Commuter l'éclairage Type de fonction Automatique Valeur de commutation de la luminosité 200 lx (selon les spécifications du client)Applications classiques Manuel thePiccola P360 KNX 125

Page de paramètres Paramètre Réglage Temporisation à l'extinction de l'éclairage 5 min (selon spécifications du client) Canal C1 Éclairage Réglages détaillés Éclairage de veille actif Valeur de variation de veille 10 % (selon spécifications du client)

Passerelle DALI S64 KNX Page de paramètres Paramètre Réglage Groupes 1 à 3

Mode de fonctionnement Mode normal Fonction de l'objet supplémentaire Aucun objet Autorisation en mode antipanique Non Gx,/Comportement

Valeur d'activation 100 % Comportement à la mise en service Variation sur la valeur en 10 secondes Valeur de désactivation 0 % Comportement lors du réglage d'une valeur Variation sur la valeur en 10 secondes Temps pour la variation 10 secondes Valeur max. pour la variation 100 % Valeur min. pour la variation 0 % Les valeurs min./max. sont valables pour Objet de variation Commutation par variation NonAnnexe Manuel thePiccola P360 KNX 126

16.1 Conversion des pourcentages en valeurs hexadécimales et

décimales Pourcentage
