MODE D'EMPLOI theRonda S360-110 DALI UP THEBEN

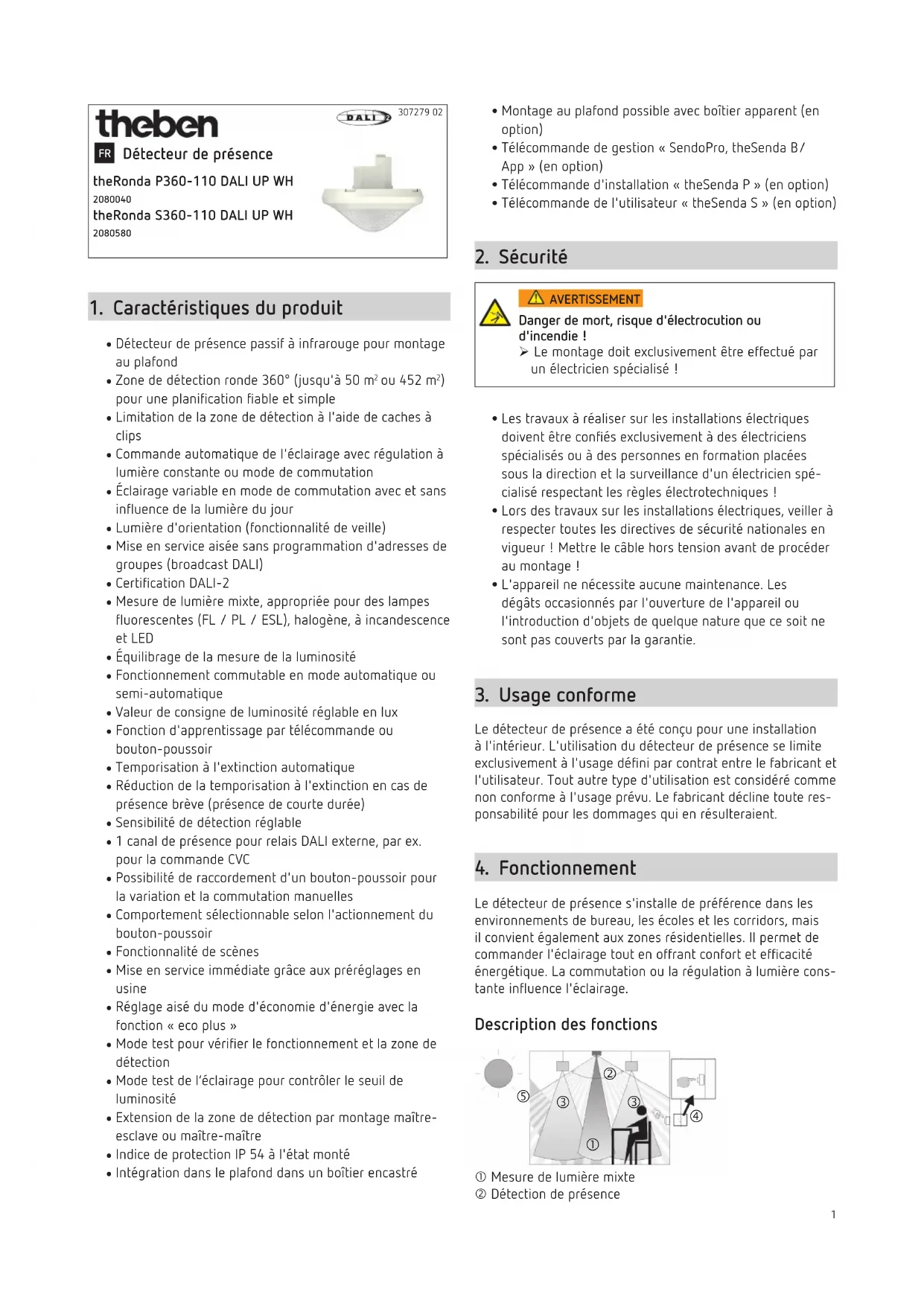

theRonda P360-110 DALI UP WH theRonda S360-110 DALI UP WH Détecteur de présence
1. Caractéristiques du produit
Détecteur de présence passif à infrarouge pour montage au plafond
Zone de détection ronde 360° (jusqu'à 50 m
pour une planication able et simple
Limitation de la zone de détection à l'aide de caches à clips
Commande automatique de l'éclairage avec régulation à lumière constante ou mode de commutation
Éclairage variable en mode de commutation avec et sans inuence de la lumière du jour
Lumière d'orientation (fonctionnalité de veille)
Mise en service aisée sans programmation d'adresses de groupes (broadcast DALI)
Mesure de lumière mixte, appropriée pour des lampes uorescentes (FL / PL / ESL), halogène, à incandescence et LED
Équilibrage de la mesure de la luminosité
Fonctionnement commutable en mode automatique ou semi-automatique
Valeur de consigne de luminosité réglable en lux
Fonction d'apprentissage par télécommande ou bouton-poussoir
Temporisation à l'extinction automatique
Réduction de la temporisation à l'extinction en cas de présence brève (présence de courte durée)
Sensibilité de détection réglable
1 canal de présence pour relais DALI externe, par ex. pour la commande CVC
Possibilité de raccordement d'un bouton-poussoir pour la variation et la commutation manuelles
Comportement sélectionnable selon l'actionnement du bouton-poussoir
Fonctionnalité de scènes
Mise en service immédiate grâce aux préréglages en usine
Réglage aisé du mode d'économie d'énergie avec la fonction « eco plus »
Mode test pour vérier le fonctionnement et la zone de détection
Mode test de l‘éclairage pour contrôler le seuil de luminosité
Extension de la zone de détection par montage maître- esclave ou maître-maître
Indice de protection IP 54 à l'état monté
Intégration dans le plafond dans un boîtier encastré
Montage au plafond possible avec boîtier apparent (en option)
Télécommande de gestion « SendoPro, theSenda B/ App » (en option)
Télécommande d'installation « theSenda P » (en option)
Télécommande de l'utilisateur « theSenda S » (en option)
Danger de mort, risque d'électrocution ou d'incendie ! Le montage doit exclusivement être effectué par un électricien spécialisé ! AVERTISSEMENT
Les travaux à réaliser sur les installations électriques doivent être conés exclusivement à des électriciens spécialisés ou à des personnes en formation placées sous la direction et la surveillance d'un électricien spé- cialisé respectant les règles électrotechniques !
Lors des travaux sur les installations électriques, veiller à respecter toutes les directives de sécurité nationales en vigueur ! Mettre le câble hors tension avant de procéder au montage !
L'appareil ne nécessite aucune maintenance. Les dégâts occasionnés par l'ouverture de l'appareil ou l'introduction d'objets de quelque nature que ce soit ne sont pas couverts par la garantie.
Le détecteur de présence a été conçu pour une installation à l'intérieur. L'utilisation du détecteur de présence se limite exclusivement à l'usage déni par contrat entre le fabricant et l'utilisateur. Tout autre type d'utilisation est considéré comme non conforme à l'usage prévu. Le fabricant décline toute res- ponsabilité pour les dommages qui en résulteraient.
Le détecteur de présence s'installe de préférence dans les environnements de bureau, les écoles et les corridors, mais il convient également aux zones résidentielles. Il permet de commander l'éclairage tout en offrant confort et efcacité énergétique. La commutation ou la régulation à lumière cons- tante inuence l'éclairage. Description des fonctions
Mesure de lumière mixte Détection de présence2 Lumière articielle Bouton-poussoir pour la commande manuelle de l'éclairage Lumière naturelle rasante Canal C1 lumière L'éclairage est commandé par la présence et la luminosité. En cas de présence et de lumière naturelle insufsante, l'interface DALI permet d'activer la lumière articielle et de régler un niveau de luminosité constant. En cas de lumière naturelle sufsante ou d'absence, l'éclairage est désactivé via l'interface DALI. Régulation à lumière constante La régulation à lumière constante compense les uctuations de la lumière naturelle par la régulation de l'éclairage. La luminosité totale est donc maintenue au niveau de luminosité souhaité. L'éclairage est activé avec la valeur de variation à l'activation C1 et régulé à la valeur de consigne de luminosité réglée C1. Selon le mode de fonctionnement « school » ou « ofce », le détecteur de présence se comporte différemment après la variation manuelle par bouton-poussoir :
Mode de fonctionnement « school » pour applications dans des salles de classe et de réunion : y La variation manuelle arrête la régulation à lumière constante. y L'éclairage est maintenu à la valeur variée tant qu'une présence est détectée (aucune inuence de luminosité). y La désactivation et la réactivation renvoient au mode de régulation.
Mode de fonctionnement « ofce » pour applications dans les bureaux individuels et paysagers : y La régulation à lumière constante reste temporairement activée à la valeur de la luminosité actuelle comme nouvelle valeur de consigne de la luminosité après la variation manuelle. y La nouvelle valeur de consigne de luminosité s'applique uniquement de manière temporaire. y Après la temporisation à l'extinction de la lumière, la valeur de consigne de luminosité initialement réglée est rétablit. Mode de commutation Le comportement de commutation est commandé par la présence et la luminosité. Le canal C1 lumière s'active en cas d'obscurité et de présence. L‘éclairage s‘éteint lorsque la lumi- nosité est sufsante ou après expiration de la temporisation à l‘extinction de lumière réglée en cas de présence. L'activation de l'éclairage s'effectue avec la valeur de variation C1 à l'activation. Le bouton-poussoir permet de modier l'intensité lumineuse durant la période de présence. Veille (lumière d'orientation) La fonction de veille sert de lumière d'orientation. L'éclairage est réglé sur la valeur de variation de veille (1 – 25 %) après expiration de la temporisation à l'extinction de la lumière. Le temps de veille peut être réglé entre 0 s et 60 min ou en mode continu. Si la luminosité de la pièce dépasse la valeur de consigne de la luminosité, l'éclairage s'éteint. Si la luminosité de la pièce passe sous la valeur de consigne de la luminosité, l'éclairage commute automatiquement sur la luminosité de veille. En cas de ré-entrée dans la pièce, le détecteur revient automatiquement (mode automatique) ou après actionnement du bouton-poussoir (mode semi-auto- matique) à la valeur de consigne de la luminosité paramétrée. Temporisation à l'extinction de la lumière La temporisation minimale à l'extinction (10 s - 60 min) est réglable. Elle s'adapte automatiquement au comportement de l'utilisateur et peut augmenter jusqu'à 30 minutes au maxi- mum ou revenir à la durée minimale réglée. Pour les réglages ≤ 2 min ou ≥ 30 min, la temporisation à l'extinction reste inchangée à la valeur réglée. Si quelqu'un ne pénètre que bri- èvement dans une pièce jusqu'alors inoccupée et la quitte en l'espace de 30 s, l'éclairage s'éteint de façon anticipée après 2 min (présence de courte durée). Commande par touches La commutation ou la variation manuelle de l'éclairage peut s'effectuer à tout moment à l'aide d'un bouton-poussoir. Un appui court allume ou éteint la lumière, un appui long éclaircit ou assombrit l'éclairage. Le sens de variation se modie à chaque pression de touche. Si les personnes quittent la pièce (avant), l'éclairage s'éteint obligatoirement au bout de la temporisation à l'extinction réglée. Si l'éclairage est éteint manuellement, il reste éteint tant que des personnes sont présentes. Après expiration de la temporisation à l'extinction, l'éclairage s'allume de nouveau automatiquement. Automatique ou semi-automatique La commande d'éclairage du détecteur de présence s'effectue au choix de manière entièrement automatique, pour plus de confort, ou de manière semi-automatique, pour un fonc- tionnement plus économique. En mode « Automatique », l'éclairage s'allume et s'éteint automatiquement. En mode « Semi-automatique », l'activation de l'éclairage doit tou- jours se faire à la main. La désactivation de l'éclairage est automatique. Réglage des plus simples du mode d'économie d'énergie En choisissant « eco » pour un comportement de commu- tation optimal ou « eco plus » pour une économie d'énergie maximale, l'utilisateur peut régler le détecteur de présence en fonction de ses besoins.
5. Zone de détection
theRonda S360-110 DALI La zone de détection ronde du détecteur de présence the- Ronda S couvre une zone de détection moyenne. Tenir compte du fait que les personnes assises sont détectées dans des zones de dimensions différentes. La hauteur de montage recommandée se situe entre 2 m et 4 m. Plus la hauteur augmente, moins le détecteur de présence est sensible. De plus, les tailles et la distance entre les zones actives et passives du détecteur de présence augmentent. À partir d'une hauteur de montage de 3 m, seuls les mouvements effectués debout sont détectés et les zones de détection de plusieurs détecteurs doivent se chevaucher dans les zones périphériques. La portée de détection diminue lorsque la température augmente. Personnes assises Le détecteur de présence réagit de façon très sensible aux plus légers mouvements. Les données se réfèrent aux mouve- ments à hauteur de table (env. 0,80 m).3
Hauteur de mon- tage (A) Personnes en mouvement transversal (t) Personnes en mou- vement frontal (r) Personnes assises (s) 2,0 m 38 m
Ø 4 m – – Toutes les données sont des valeurs indicatives (Zones de détection selon la sensNORM CEI 63180, voir che technique). theRonda P360-110 DALI La zone de détection ronde du détecteur de présence theRonda P couvre une grande zone de détection et permet une couver- ture complète de la pièce dans de nombreuses applications. Tenir compte du fait que les personnes assises et en mouve- ment sont détectées dans des zones différentes. La hauteur de montage recommandée se situe entre 2 m et 6 m. Plus la hauteur augmente, moins le détecteur de présence est sen- sible. À partir d'une hauteur de montage de 3,5 m, seuls les mouvements debout sont détectés et les zones de détection de plusieurs détecteurs doivent se chevaucher dans les zones périphériques. La portée de détection diminue lorsque la température augmente. Personnes assises : Le détecteur de présence réagit de façon très sensible aux plus légers mouvements. Les données se réfèrent aux mouvements à hauteur de table (env. 0,80 m).
Hauteur de mon- tage (A) Personnes en mou- vement transversal (t) Personnes en mouvement frontal (r) Personnes assises (s) 2,0 m 380 m
Ø 8 m – – Toutes les données sont des valeurs indicatives (Zones de détection selon la sensNORM CEI 63180, voir che technique). Mesure de luminosité Le détecteur de présence mesure la lumière articielle et la lumière naturelle. L'emplacement de montage est utilisé comme référence du niveau d'éclairage. La mesure de lumi- nosité peut être adaptée aux conditions de la pièce grâce au facteur de correction de pièce. La zone de mesure de lumino- sité représente un rectangle d'environ 2,0 x 3,5 m à hauteur de table. Le rayonnement direct inue sur la mesure de la lumière. Éviter de placer des lampadaires ou éclairages suspendus directement sous le détecteur. L Si la mesure de luminosité est désactivée, le canal C1 lumière ne commute qu'en fonction de la présence (valeur de consigne de la luminosité réglée sur « Mesure désac- tivée » via la télécommande). FensterInnen
Lampes adaptées Le détecteur de présence est conçu pour le fonctionnement de lampes uorescentes, lampes uorescentes compactes, lampes halogène, à incandescence et LED.
Montage encastré Le montage encastré du détecteur de présence s'effectue sur un boîtier encastré standard, taille 1.4 Montage intégré dans le plafond Pour une intégration simpli ée du détecteur de présence dans le plafond, un boîtier intégré dans le plafond 73 A est dispo- nible (voir accessoires). Celui-ci assure à la fois une décharge de traction et une protection anti-contact. Le diamètre de montage s'élève à 72 mm (diamètre de perçage 73 mm). Montage apparent Pour le montage apparent, il existe un boîtier apparent 110A (voir accessoires).
Il est possible de combiner plusieurs détecteurs de présence en tant que maître en montage unique, maître-maître en montage parallèle ou maître-esclave en montage parallèle. Plusieurs boutons-poussoirs peuvent être branchés sur une même entrée de commande. Les boutons-poussoirs lumineux ne doivent être utilisés qu'avec un raccordement par con- ducteur neutre. Il est possible de raccorder jusqu'à 50 appareils de com- mande DALI sur chaque appareil maître. Nous recommandons de répartir les appareils de commande DALI sur les 3 con- ducteurs externes. L Tous les maîtres et boutons-poussoirs doivent être rac- cordés au même conducteur externe. L Raccorder au moins 1 équipement DALI par maître. Montage unique En montage simple, le détecteur de présence maître détecte la présence et la luminosité et commande l'éclairage.
Montage en parallèle maître-esclave Si la zone de détection couverte par un seul détecteur de pré- sence ne suf t pas (vastes pièces), il est possible de procéder à un montage en parallèle de jusqu'à 10 détecteurs en reliant les bornes P. Le détection de présence est ainsi possible par le biais de tous les détecteurs associés. Le maître mesure la luminosité, gère les boutons-poussoirs et commande l'éclairage. Tous les autres détecteurs sont utilisés comme esclaves. Ils se contentent de transmettre des informations concernant la présence.
- Mesure de la lumière uniquement via le maître
- Monter en parallèle 10 détecteurs au maximum
- Utiliser le même conducteur externe pour tous les détecteurs et boutons-poussoirs
- Esclave : theRonda P360 Slave (2080030) Montage en parallèle maître-maître En montage parallèle, plusieurs maîtres peuvent égale- ment être utilisés. Chaque maître commande son groupe d'éclairage en fonction de sa propre mesure de luminosité. Les temporisations à l'extinction et les valeurs de consigne de5 luminosité sont réglées individuellement pour chaque maître. La présence reste détectée en commun par tous les autres détecteurs.
Un maître par groupe d'éclairage effectue sa propre mesure de luminosité
Monter en parallèle 10 détecteurs au maximum
Utiliser le même conducteur externe pour tous les détecteurs et boutons-poussoirs Intégration d‘un relais externe DALI
1 seul relais externe DALI peut être raccordé sur un câble DALI. Le relais DALI doit répondre à la norme CEI 62386- 208 (dispositif de type 7).
Le relais DALI est détecté automatiquement par le détecteur.
La temporisation à l‘enclenchement et la temporisation à l‘extinction peuvent être réglées via la télécommande. Master DALI DA+ DA–S1 EVG
Les détecteurs de présence sont livrés avec un réglage de base qui leur permet de fonctionner immédiatement. Les prescriptions sont des valeurs indicatives. La télécommande de gestion « SendoPro, theSenda B/App » ou la télécom- mande d'installation « theSenda P » est disponible en option pour faciliter la mise en service. Elles permettent de procéder au réglage à distance. La télécommande « SendoPro, the- Senda B/App » permet de consulter, d'adapter et d'optimiser les paramètres. La télécommande « theSenda P » permet uniquement d'adapter les paramètres. Les télécommandes sont donc utilisées comme une aide au réglage. Une sélection de paramètres modiables est disponible pour l'adaptation avec la télécommande (voir paragraphe « Paramètres via la télécommande »). Réglages via le bouton-poussoir La programmation de la valeur de consigne de la luminosité à l'aide de l'apprentissage peut être déclenchée en appuyant sur le bouton-poussoir > 15 s. L'apprentissage peut égale- ment être réalisé confortablement avec la télécommande de gestion « SendoPro, theSenda B/App » ou la télécommande d'installation « theSenda P » (voir paragraphe « Instructions de commande via la télécommande »). L'apprentissage par le bouton-poussoir peut être verrouillé avec la télécommande de gestion « SendoPro, theSenda B/ App » si le paramètre « Conguration bouton-poussoir » est réglé sur « Verrouillé ». Paramètre via la télécommande Pour l'assistance pendant la mise en service, ainsi que pour les opérations de service après-vente, les paramètres suivants peuvent être consultés ou modiés à l'aide de la télécommande : Paramètre Description Consul- table SendoPro, theSenda B/App Modia- ble Sen- doPro, theSenda B/App Modi- able theSenda
Fonction C1 Choix : commutation / régulation x x Valeur de consigne de luminosité C1 Plage de valeurs en lux / mesure désactivée x x x Valeur réelle de la luminosité C1 Demande de la valeur réelle de la luminosité
Fact.corr. pièce Mid Facteur de correc- tion de pièce x x Valeur de mesure de lumi- nosité Mid Valeur de luminosité du luxmètre en lux
Sensibilité de détection (IRP) Plage de valeurs en niveaux x x x Temporisation à l'extinction de la lumière Plage de valeurs en secondes / minutes x x Présence brève Présence de courte durée : arrêt / marche x x Mode économie d'énergie Choix : eco / eco plus x x Temporisation à l'enclenchement Présence Plage de valeurs en secondes/minutes
Temporisation à l’extinction de la présence x x Valeur de variation à l'activation C1 Plage de valeurs en %
Mode de foncti- onnement C1 Choix : auto / man x x x Vitesse de régulation Choix : standard / moyenne / rapide
Valeur max. de variation Plage de valeurs en %
Désactivation de la luminosité Plage de valeurs en minutes / heures / jamais arrêtée
Comportement à la variation man. Choix : school / ofce
Délai de veille Plage de valeurs en secondes / minutes / marche perma- nente (marche)
Adresse de groupe IR C1 Choix : tous / I / II / III
Scène 1 C1 Plage de valeurs en %
Paramètre Description Consul-table SendoPro, theSenda B/AppModia-ble Sen-doPro, theSenda B/AppModi-able theSenda Scène 2 C1Plage de valeurs en %
Conguration du bouton-poussoirChoix : autorisée / verrouillée Afchage LED du mouvementArrêt / marche x Les paramètres sont envoyés par infrarouge au détecteur de présence avec la télécommande de gestion « SendoPro, the- Senda B/App » ou la télécommande d'installation « theSenda P ». Les paramètres modiés sont enregistrés et appliqués par le détecteur. La télécommande de gestion « SendoPro, theSenda B/App » permet de consulter les paramètres en envoyant progressive- ment les valeurs au détecteur. Si la valeur émise est inférieure au paramètre réglé, la LED s'allume brièvement. Si la valeur émise est identique ou supérieure au paramètre réglé, la LED clignote lentement pendant 2 s. Fonction C1 Le canal C1 lumière peut être utilisé dans la fonction mode de commutation ou la régulation de lumière constante. Le réglage s'effectue via le paramètre « Fonction C1 ». Plage de valeurs (avec SendoPro, theSenda B/App) Commuta- tion Le canal C1 lumière est dans la fonction mode commutationRégulation Canal C1 lumière est dans la fonction régulation à lumière constante Des informations supplémentaires gurent dans le chapitre « 4. Fonction », paragraphe « Canal C1 lumière » en page 1. Valeur de consigne de luminosité C1 La valeur de consigne de la luminosité dénit la luminosité minimale souhaitée. La luminosité actuelle est mesurée en dessous du détecteur de présence. Si la luminosité actuelle est inférieure à la valeur de consigne, l'éclairage est allumé tant qu'une présence est détectée (en mode de fonctionne- ment automatique). Plage de valeurs
Valeurs de luminosité avec télécommande de gestion « SendoPro, theSenda B/App » : 10-3 000 lux, mesure désactivée
Dans le cas de la télécommande d'installation « the- Senda P », les valeurs suivantes sont disponibles : 10, 15, 300, 500, 800 lux, mesure désactivée (touche )
La valeur de luminosité (lux) actuelle mesurée peut être enregistrée comme nouvelle valeur de consigne de luminosité avec l'instruction d'apprentissage de la télé- commande de gestion « SendoPro, theSenda B/App » ou avec la touche d'apprentissage de la télécommande d'installation « theSenda P ». Les valeurs dépassant la plage autorisée sont automatiquement ramenées à la valeur limite correspondante.
Désactivation de la mesure de luminosité (la luminosité n'a aucune inuence). Les canaux de lumière ne sont activés que par la présence / l'absence. Possible avec la télécommande de gestion « SendoPro, theSenda B/App » (mesure désactivée) ou la télécommande d'installation « theSenda P » (touche ). Facteur de correction de pièce Mid, valeur de mesure de luminosité Mid Le facteur de correction de pièce est une mesure permettant de faire la différence entre les mesures de luminosité au niveau du plafond et de la surface de travail. La valeur de la luminosité au plafond varie en fonction de l'emplacement de montage, de l'incidence de la lumière, de la position du soleil, de la météo, des propriétés de réexion de la pièce et du mobilier. Grâce au facteur de correction de pièce, la valeur de la lumi- nosité mesurée pour le canal C1 lumière est adaptée aux rapports de la pièce et peut ainsi être comparée à la valeur mesurée par le luxmètre sur la surface située en dessous du détecteur de présence.
Facteur de correction de pièce = Valeur de luminosité au plafond Valeur de luminosité au niveau de la surface de travail Nous recommandons de procéder comme suit : Le luxmètre est placé sur le plan de travail en dessous du capteur et la valeur de luminosité mesurée est saisie via la télécommande de gestion « SendoPro, theSenda B/App » paramètre <Valeur de mesure de la luminosité Mid>. Le facteur de correction de pièce est ainsi calculé automatiquement. Les valeurs autorisées se situent entre 0,05 et 2,0. Les valeurs calculées ou entrées situées en dehors de la plage autorisée sont automatiquement ramenées à la valeur limite correspondante. Le facteur de correction de pièce calculé est immédiatement enregistré. Le facteur de correction de pièce peut être consulté sur la paramètre <Fact.corr. pièce Mid> pour contrôle. L La valeur par défaut est égale à 0,3 et convient à la majo- rité des applications. Seules des situations très différentes peuvent justier des modications de cette valeur. Sensibilité de détection Le détecteur comporte 5 niveaux de sensibilité. Le réglage de base correspond au niveau moyen (3). La télécommande de gestion « SendoPro, theSenda B/App » permet de sélectionner le niveau 1 à 5 et de l'envoyer au détecteur. La télécommande d'installation « theSenda P » permet de réduire la sensibilité d'un niveau à chaque pression sur la touche
ou de l'augmenter avec la touche .7 Plage de valeurs Niveau Sensibilité 1 Très peu sensible 2 Peu sensible 3 Standard 4 Sensible 5 Très sensible La sélection de l'état de fonctionnement Test de présence ne modie pas le niveau de sensibilité réglé. Temporisation à l'extinction de la lumière Plage de valeurs Valeurs réglables avec la télécommande de gestion « SendoPro, theSenda B/App » 10 s - 60 min Dans le cas de la télécommande d'installation « theSenda P », les valeurs suivantes sont disponibles 10 s (touche
Présence brève Si quelqu'un ne pénètre que brièvement dans une pièce jusqu'alors inoccupée et la quitte en l'espace de 30 s, l'éclairage s'éteint de façon anticipée après 2 min (présence de courte durée). La présence de courte durée peut être appliquée aux modes de fonctionnement automatique et semi-automatique. Plage de valeurs (avec SendoPro, theSenda B/App) La temporisation à l'extinction est appliquée conformément à la temporisation à l'extinction réglée. Arrêt La présence de courte durée est activée. Marche Mode économie d'énergie eco / eco plus La sélection « eco » permet un comportement de commuta- tion optimale et la sélection « eco plus » permet une écono- mie d'énergie maximale. Plage de valeurs (avec SendoPro, theSenda B/App). « eco » La temporisation à l'extinction s'adapte au comportement de l'utilisateur par auto-apprentissage. La valeur réglée n'est jamais dépassée. « eco plus » La temporisation à l'extinction réglée reste inchangée (aucun auto-apprentissage). Réaction plus rapide à la détection de la luminosité qu'avec « eco ». Temporisation à l’enclenchement de la présence En cas de présence, le contact du relais externe DALI se ferme en cas de présence, indépendamment de la luminosité et une fois la temporisation à l‘enclenchement réglée écoulée. Le bouton-poussoir et le mode de fonctionnement (auto- matique/semi-automatique) n‘inuencent pas le contact de relais. Plage de valeurs (avec SendoPro/theSenda B/application) Pas de temporisation à l'enclenchement 0 s Temporisation à l’enclenchement 10 s - 30 min Temporisation à l’extinction de la présence En cas de présence, le contact du relais externe DALI ne s‘ouvre que si la temporisation à l‘extinction réglée est écoulée. Plage de valeurs Valeurs réglables SendoPro/the- Senda B/application 10 s - 120 min Valeurs réglables theSenda P 10 s, 30 s, 60 s, 2 min, 10 min, 20 min, 120 min Valeur de variation à l'activation C1 L'activation de l'éclairage s'effectue avec la valeur de varia- tion à l'activation en mode commutation ainsi qu'en cas de régulation à lumière constante. Plage de valeurs (avec SendoPro, theSenda B/App) Valeur de variation à l'activation C1 30 – 100 % Mode de fonctionnement C1 Automatique : l'éclairage s'allume ou s'éteint automatique- ment. (Selon la présence, l'absence et la luminosité) « SendoPro, theSenda B/App » « theSenda P » auto Touche A Semi-automatique : l'activation doit toujours s'effectuer manuellement. La désactivation est déclenchée automati- quement par le détecteur de présence. (Selon l'absence ou la luminosité) « SendoPro, theSenda B/App » « theSenda P » man Touche Vitesse de régulation Dans la fonction régulation à lumière constante, la vitesse de la régulation à lumière constante peut être réglée avec le paramètre <Vitesse de régulation>. Plage de valeurs (avec SendoPro, theSenda B/App) Le comportement est réglé de façon optimale. La régulation est effectuée progressivement et est à peine perceptible. Standard La régulation s'effectue plus rapidement. Moyenne La régulation est rapide. Rapide Valeur de variation minimale / maximale Les deux paramètres <Valeur de variation minimale> et <Valeur de variation maximale> permettent de régler les limites supérieure et inférieure de la valeur de sortie du canal C1 lumière. Plage de valeurs (avec SendoPro, theSenda B/App) Valeur de variation minimum 1 % - 25 % Valeur max. de variation 50 % - 100 % Désactivation de la luminosité Dans la fonction régulation à lumière constante, la désactiva- tion de l'éclairage peut être sélectionnée lorsque la luminosité est sufsante. Si l'éclairage est réduit à la limite inférieure de la régulation, l'éclairage est désactivé à la n de la période8 réglée sur le paramètre <Désactivation de la luminosité>. En sélectionnant « Jamais désactivé », l'éclairage ne s'éteint jamais. Ce comportement est valable tant que des personnes sont présentes dans la pièce. Plage de valeurs (avec SendoPro, theSenda B/App) Désactiver l'éclairage après un temps réglé. 5 min – 9 h L'éclairage ne s'éteint jamais. Jamais désactivé Comportement à la variation man. En cas de régulation à lumière constante, le comportement après la variation manuelle est sélectionné avec le paramètre <Comportement à la variation man.>. Plage de valeurs (avec SendoPro, theSenda B/App) La régulation à lumière constante reste temporairement activée à la valeur de la luminosité actuelle comme nouvelle valeur de consigne après la variation manuelle. Après la temporisation à l'extinction de la lumière, la valeur de consigne réglée est rétablit. ofce La régulation à lumière constante est momentanément inter- rompue via la variation manuelle. La valeur de consigne reste inchangée. school Des informations supplémentaires gurent dans le chapitre « Canal C1 lumière - Régulation à lumière constante » en page 2. Temps de veille / valeur de variation de veille Lorsque le temps de veille est activé, l'éclairage n'est pas désactivé après expiration de la temporisation à l'extinction de la lumière, mais reste réglé comme lumière d'orientation sur la valeur de variation de veille. Plage de valeurs (avec SendoPro, theSenda B/App) Délai de veille 30 s - 60 min La fonction de veille (lumière d'orientation) est inactive 0 s La fonction de veille (lumière d'orientation) est activée en permanence Marche Valeur de variation de veille 1 – 25 % Adresse de groupe IR C1 Ce paramètre sert en cas d'utilisation de la télécommande de l'utilisateur « theSenda S ». Une adresse de groupe peut être attribuée au canal C1 lumière. Les adresses de groupes dans le détecteur peuvent être programmées à l'aide de la télécommande de gestion « SendoPro, theSenda B/App » ou de la télécommande de l'utilisateur « theSenda S ». Plage de valeurs de l'adresse de groupe Valeurs réglables « SendoPro 868-A » I, II, III, Tous Valeurs réglables « theSenda S » I, II La télécommande de l'utilisateur « theSenda S » permet d'affecter les adresses de groupe comme suit : Appuyer simultanément sur les touches et pendant au moins 5 s.
Appuyer simultanément sur les touches
pendant au moins 5 s.
Scène 1 C1 / scène 2 C1 La valeur de variation souhaitée pour le canal C1 lumière peut être affectée aux scènes 1 et 2. Plage de valeurs (avec SendoPro, theSenda B/App) Valeurs réglables 0 – 100 % La télécommande de l'utilisateur « theSenda S » permet tout d'abord de régler l'éclairage à la luminosité souhaitée puis de l'enregistrer comme suit : Appuyer sur la touche pendant au moins 3 s. La scène 1 a été enregistrée Appuyer sur la touche pendant au moins 3 s. La scène 2 a été enregistrée Une brève pression sur la touche permet d'appeler la scène. Conguration du bouton-poussoir L'apprentissage via le bouton-poussoir peut être autorisé ou verrouillé avec le paramètre <Conguration bouton-poussoir>. Plage de valeurs (avec SendoPro, theSenda B/App) L'apprentissage via le bouton-poussoir peut être réalisé. Autorisé L'apprentissage via le bouton-poussoir est verrouillé. Verrouillé Afchage LED du mouvement La détection des mouvements peut être afchée à l'aide de la LED. Plage de valeurs (avec SendoPro, theSenda B/App) Aucun afchage de la détection des mouvements. Arrêt La LED est allumée lorsqu'un mouvement est détecté. Sinon elle est éteinte. Marche Instructions de commande via la télécommande Les instructions de commande suivantes peuvent être déclen- chées avec la télécommande : Instruction de commande Description Déclen- chable SendoPro, theSenda B/App Déclen- chable theSenda
Commuter la lumière Le groupe d'éclairage peut être activé et désactivé. x x Apprentissage du canal C1 Activer x x Test de présence Arrêt / marche x x Test d'éclairage Arrêt / marche x Redémarrage Redémarrer le détecteur x x Réglages d'usine Tous les paramètres et régla- ges sont restaurés à l'état de livraison.
Réinitialisation des ballasts électroniques DALI Tous les ballasts électroniques DALI raccordés sont réinitiali- sés aux réglages d'usine
Réinitialisation des relais DALI Le relais DALI raccordé est réinitialisé aux réglages d'usine.
Apprentissage du canal C1 Lors de l'apprentissage, la valeur de la luminosité actuelle mesurée est enregistrée en tant que valeur de consigne de la luminosité C1. Les valeurs dépassant la plage autorisée sont automatiquement ramenées à la valeur limite correspondante. L'instruction de commande d'apprentissage peut être exécutée avec la touche de la télécommande de ges- tion « SendoPro, theSenda B/App » ou de la télécommande d'installation « theSenda P ». Test de présence Le mode test de présence sert à vérier la détection de présence et le câblage. Le mode test de la présence peut être activé à l'aide de la télécommande de gestion « SendoPro, theSenda B/App » ou de la télécommande d'installation « theSenda P » (touche ). Lors du réglage du mode test, le détecteur passe directement en mode test :
Chaque mouvement est afché par la LED.
En cas de mouvement, l'éclairage s'allume.
En cas d'absence, l'éclairage s'éteint après 10 secondes.
La mesure de luminosité est désactivée, le détecteur ne réagit pas à la luminosité.
La régulation à lumière constante est désactivée (mode commutation).
La fonction de veille est désactivée.
Le détecteur réagit comme en mode de fonctionnement automatique, même si le mode « Semi-automatique » est sélectionné.
L'apprentissage ne peut pas être activé en mode test.
Le mode test se termine automatiquement après 10 min. Le détecteur redémarre (voir Comportement à la mise en service en page 9). Test de la lumière Le mode test de la lumière est utilisé pour le contrôle du seuil de luminosité et de la régulation à lumière constante. Le mode test lumière peut être activé avec la télécommande de gestion « SendoPro, theSenda B/App ». Lors du réglage du mode test, le détecteur passe directement en mode test :
La LED afche le mode test d'éclairage (5 s marche, 0,3 s arrêt).
Le détecteur de présence se comporte comme en mode normal, seule sa réaction à la clarté / l'obscurité est plus rapide.
Pour simuler ce comportement, les stores peuvent être actionnés ou la zone située sous le détecteur de pré- sente peut être éclairée.
Le mode test se termine automatiquement après 10 min. Le détecteur redémarre (voir Comportement à la mise en service en page 9). L Remarque : ne jamais provoquer l'activation du détecteur de présence avec une lampe de poche ! Les valeurs de consigne de commutation d'éclairage adaptatives seront faussées ! Réglages d'usine Le détecteur de présence est livré avec les valeurs de paramètre suivantes : Paramètre Valeur Fonction C1 Régulation Valeur de consigne de luminosité C1 500 lux Facteur de correction de pièce Mid 0.3 Sensibilité de détection (IRP) Niveau 3 Temporisation à l'extinction de la lumière 10 min Présence brève Marche Mode économie d'énergie eco Temporisation à l'enclenchement Présence 0 s Temporisation à l’extinction de la présence 10 min Valeur de variation à l'activation C1 50 % Mode de fonctionnement auto Vitesse de régulation Standard Valeur de variation minimum 10 % Valeur max. de variation 100 % Désactivation de la luminosité 10 min Comportement après la variation school Délai de veille 0 s Valeur de variation de veille 10 % Adresse de groupe IR C1 I Scène 1 C1 30 % Scène 2 C1 70 % Conguration du bouton-poussoir Autorisé Afchage LED du mouvement Arrêt La réinitialisation des paramètres aux réglages d'usine est uniquement possible avec la télécommande de gestion « Sen- doPro, theSenda B/App ». Réinitialisation des ballasts électroniques DALI Les ballasts électroniques DALI raccordés sont réinitialisés aux réglages d'usine.
Comportement à la mise en service Après chaque mise en tension, le détecteur de présence initie deux phases qui sont indiquées via la LED :
1. Phase de démarrage (30 s)
La LED rouge clignote à la fréquence d'une seconde, l'éclairage est activé avec la valeur de variation à l'activation C1.
Le détecteur ne réagit ni aux instructions de touche, ni à la télécommande de l'utilisateur « theSenda S ».
En cas d'absence, l'éclairage est désactivé après 30 secondes.
La LED rouge est arrêtée. La régulation à lumière cons- tante ou le mode commutation démarre.
Le détecteur est prêt à fonctionner.10
10. Caractéristiques techniques
Tension de service 110 – 230 V CA, +10 %/-15 % Fréquence 50 – 60 Hz Appareil de protection en amont : 16 A Consommation propre (sans ballast électronique DALI) < 0,4 W Type de montage Montage au plafond ; encastré / apparent ou intégration dans le plafond Hauteur de montage recommandée theRonda S360-110 DALI Hauteur de montage recommandée theRonda P360-110 DALI 2,0 – 3,0 m/max. 4 m 2,0 – 3,5 m/max. 15 m Hauteur minimale > 1,7 m Zone de détection horizontale 360° Portée maximale theRonda S360-110 DALI Ø 4 m (h.m. 3 m) / 13 m
personnes en mouvement Portée maximale theRonda P360-110 DALI Ø 7 m (h.m. 3,5 m) / 38 m
personnes en mouvement Plage de réglage de la valeur de consi- gne de la luminosité 10 – 3 000 lux Temporisation à l'extinction de la lumière 10 s - 60 min Temporisation à l’enclenchement de la présence 0 s - 30 min Temporisation à l’extinction de la présence 10 s - 120 min Délai de veille de la lumière 0 s – 60 min / marche permanente Valeur de variation de veille 1 – 25 % Sortie DALI 100 mA garantis, 250 mA max, max. 64 appareils de service DALI, isolation de base Type de raccordement Bornes à visser Section de câble max. Max. 2 x 2,5 mm² Taille du boîtier encastré T 1, Ø 55 mm (NIS, PMI) Indice de protection IP 20 (IP 54 à l'état monté) Température ambiante -15 °C – 50 °C Déclaration CE de conformité Cet appareil répond aux exigences de protection de la directive sur la compatibilité électromagnétique 2014 / 30 / UE et de la directive 2014 / 35 / UE. Conformité DALI CEI 62386-101, CEI 62386-103 Aperçu des produits Type de montage Canal Tension de service Couleur Type Référence Montage au plafond Lumière 230 V CA Blanc theRonda
Montage au plafond Lumière 230 V CA Blanc theRonda
Dépannage Défaut Cause L'éclairage ne s'allume pas ou s'éteint en cas de présence et d'obscurité La valeur de consigne de la luminosité est réglée sur une valeur trop basse ; le détecteur est en mode semi-automatique ; l'éclairage a été éteint manuellement au moyen d'un bouton-poussoir ou de la télécommande « theSenda S » ; la personne n'est pas dans la zone de détection ; un ou plusi- eurs obstacles bloquent la détection ; la tempori- sation à l'extinction est réglée sur une valeur trop courte L'éclairage s'allume en cas de présence malgré une luminosité sufsante La valeur de consigne de la luminosité est réglée sur une valeur trop élevée ; l'éclairage a été récemment allumé manuellement au moyen d'un bouton-poussoir ou de theSenda S (patienter 30 min en mode commutation) ; détecteur en mode test L'éclairage ne s'éteint pas ou s'allume auto- matiquement en cas d'absence Attendre la n de la temporisation à l'extinction (auto-apprentissage) ; des sources de perturba- tions sont présentes dans la zone de détection : radiateur soufant, ampoule / projecteur halogène, objets en mouvement (par ex. rideaux devant une fenêtre ouverte) Le bouton-poussoir ne fonctionne pas Appareil encore en phase de démarrage ; le bouton-poussoir lumineux a été utilisé sans borne de conducteur neutre ; le bouton-poussoir n'est pas relié au maître L'éclairage ne peut pas être éteint avec le bouton-poussoir Le bouton-poussoir n'est pas relié au détecteur. Contrôler le câblage du bouton-poussoir L'éclairage ne réagit pas Court-circuit ou rupture sur le bus DALI. Surtension sur le bus DALI : couper le détecteur du réseau pendant 1 minute (sécurité thermique). L'appareil ne réagit pas Court-circuit : déconnecter le détecteur du réseau pendant 5 min (sécurité thermique) Clignotement d'erreur (4 x par seconde) Défaut en mode autotest ; l'appareil n'est pas opérationnel ! La LED est allumée et s'arrête 2 x brièvement toutes les 3 s Le détecteur n'a pas détecté de ballast électro- nique DALI. Vérier les raccordements DALI. Au moins 1 ballast électronique DALI doit être rac- cordé au détecteur. Court-circuit sur le bus DALI. Le montage en par- allèle maître-esclave ou maître-maître ne fonctionne pas Le détecteur et le bouton-poussoir ne sont pas raccordés au même conducteur externe. Le paramètre <Affectation de la borne S3 / P> ne se trouve pas sur « Parallèle ».
Cadre apparent 110A WH Réf. : 9070912 Détails > www.theben.de Cadre apparent 110A GR Réf. : 9070913 Détails > www.theben.de Boîtier au plafond (intégration dans le plafond) 73A DE Réf. : 9070917 Détails > www.theben.de Clip de recouvrement pour limitation des zones Réf. : 9070921 Détails > www.theben.de theSenda P Réf. : 9070910 Détails > www.theben.de theSenda S Réf. : 9070911 Détails > www.theben.de theSenda B/App Artikel-Nr.: 9070985 Détails > www.theben.de
