Type de produit	Ruban LED RVBB pour visualisation et indication optique
Marque	IFM
Modèle	DV1100
Usage prévu	Visualisation et indication optique des états de machine, guidage opérateur par signaux lumineux
Environnement d'utilisation	Intérieur uniquement, pas adapté à l'agroalimentaire ou aux boissons
Homologation sécurité	Non homologué pour la protection des personnes
Alimentation	TBTS/TBTP via connecteur M12
Entrées de commande	4 entrées TOR (rouge, vert, bleu, blanc)
Couleurs disponibles	Rouge, vert, bleu, blanc, orange, violet, turquoise, blanc pur (mélange RVB ou canal blanc)
Dimensions (longueur)	Environ 245 mm (ruban) + 35 mm (câble)
Largeur	Environ 14,2 mm
Rayon de courbure min. (plat)	≥ 50 mm
Rayon de courbure min. (étroit)	≥ 200 mm
Connecteur	M12, couple de serrage max. 0,6 Nm
Montage	Surface refroidissante, ne pas couvrir, garantir convection thermique
Entretien	Sans entretien, nettoyer avec chiffon microfibre doux sec ou humidifié à l'eau, mettre hors tension
Réparabilité	Non réparable par l'utilisateur, élimination écologique en fin de vie
Accessoires disponibles	Accessoires de montage fixe (voir documentation ifm)
Documents associés	Notice complète, données techniques et homologations sur documentation.ifm.com

FOIRE AUX QUESTIONS - DV1100 IFM

Comment alimenter le ruban LED DV1100 ?

L'alimentation doit être en très basse tension de sécurité (TBTS/TBTP). Le raccordement s'effectue via un connecteur M12 par un électricien qualifié. Respectez les réglementations nationales.

Quelles couleurs puis-je obtenir avec le DV1100 ?

Le ruban LED permet d'obtenir les couleurs suivantes en fonction des entrées TOR : rouge, vert, bleu, blanc, orange, violet, turquoise, blanc (mélange RVB) et blanc (canal blanc seul, consommation réduite).

Comment régler la couleur du ruban LED ?

La couleur se règle via les 4 entrées TOR (a=rouge, b=vert, c=bleu, d=blanc). En activant ou non chaque entrée, vous obtenez une combinaison spécifique. Reportez-vous au tableau de fonctionnement dans la notice.

Puis-je utiliser ce ruban LED en extérieur ?

Non, le DV1100 est conçu uniquement pour une utilisation en intérieur. Il n'est pas adapté à l'agroalimentaire ou à l'industrie des boissons.

Comment installer le ruban LED DV1100 ?

Coupez l'alimentation avant montage. Montez sur une surface refroidissante pour évacuer la chaleur. Respectez les rayons de courbure (plat ≥ 50 mm, étroit ≥ 200 mm). Ne pliez pas le ruban et ne le couvrez pas. Fixez les câbles à 200 mm du connecteur.

Le ruban LED peut-il être utilisé comme dispositif de sécurité ?

Non, l'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes.

Comment nettoyer le ruban LED ?

Mettez l'appareil hors tension. Utilisez un chiffon en microfibre doux, sec et non traité chimiquement. Pour les salissures tenaces, humidifiez légèrement le chiffon avec de l'eau.

Quels sont les risques liés à l'utilisation du DV1100 ?

Une exposition permanente au rayonnement peut causer des lésions oculaires. Ne regardez pas fixement la source lumineuse. Suivez toutes les consignes de sécurité de la notice.

Puis-je réparer moi-même le ruban LED ?

L'appareil est sans entretien et ne contient pas de pièces réparables par l'utilisateur. En cas de défaut, remplacez-le et éliminez-le écologiquement.

Où trouver les données techniques complètes ?

Les données techniques, homologations et informations supplémentaires sont disponibles via le code QR sur l'appareil ou sur documentation.ifm.com.

MODE D'EMPLOI DV1100 IFM

Notice d'utilisation

Ruban LED RVBB

DV1100

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
5 Raccordement électrique 7
5.1 Raccordement des broches 7
6 Fonctionnement 8
7 Maintenance, réparation et élimination 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

ATTENTION

Lésions oculaires

Les rayonnements peuvent causer des lésions oculaires en cas d'exposition permanente.
▶ Ne pas regarder en permanence dans le rayon lumineux !

3 Usage prévu

L'appareil sert à visualiser et à indiquer optiquement les états de la machine. Il permet en outre de guider l'opérateur par des signaux optiques.

L'appareil ne doit pas être utilisé dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection de personnes.

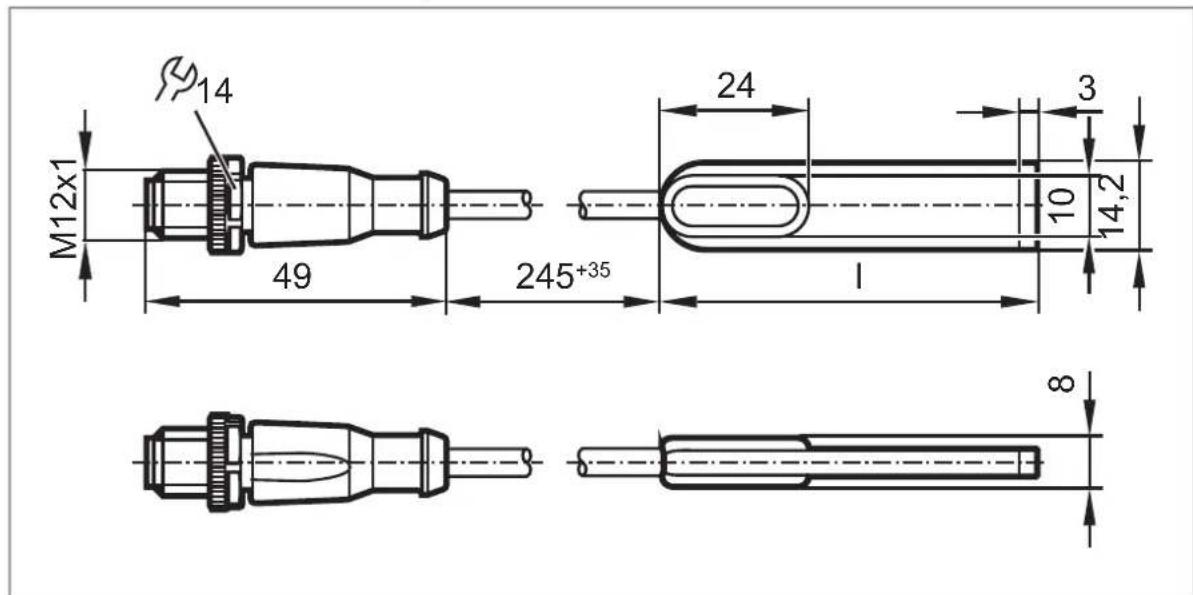

4 Montage

▶ Mettre l'installation hors tension avant le montage.

Évacuer la chaleur interne de la manière suivante :

▶ Montage sur une surface refroidissante.

▶ Respecter les rayons de courbure minimaux.

Rayon de courbure côté plat : ≥ 50 mm Rayon de courbure côté étroit : ≥ 200 mm

▶ Ne pas plier ni tordre le ruban LED.

Garantir la convection thermique.

Plus la température est élevée, plus le vieillissement est important.

▶ Ne pas couvrir l'éclairage.
▶ Éteindre l'éclairage en cas de non-utilisation prolongée.

Une forte souillure empêche l'émission de lumière et augmente le développement de chaleur.

▶ Nettoyer régulièrement l'appareil.

▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

1 = 62,5 ~mm

Des accessoires spéciaux sont disponibles pour le montage fixe.

Informations sur les accessoires disponibles sur documentation.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
Raccorder le câble au connecteur M12 de l'appareil.

Couple de serrage max. 0,6 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

5.1 Raccordement des broches

1 : LED-a (RVB rouge)
2 : LED-b (RVB vert)
3 : GND
4 : LED-d (RVB blanc)
5 : LED-c (RVB bleu)

6 Fonctionnement

L'appareil dispose de quatre entrées TOR. La couleur du ruban LED peut être réglée individuellement à l'aide des entrées TOR.

Les propriétés suivantes sont attribuées aux quatre entrées TOR :

• Entrée a - rouge
• Entrée b - vert
• Entrée c - bleu
• Entrée d - blanc

L'utilisateur peut déterminer la couleur du ruban LED en commandant les quatre entrées de manière correspondante.

Entrée d (blanc)	Entrée c (bleu)	Entrée b (vert)	Entrée a (rouge)	Couleur
0 0 0 0 éteint
0 0 0 1 rouge
0 0 1 0 vert
0 0 1 1 orange
0 1 0 0 bleu
0 1 0 1 violet
0 1 1 0 turquoise
0 1 1 1 blanc (mélange RVB)
1 0 0 0 blanc (du canal blanc				consommation électrique réduite)

7 Maintenance, réparation et élimination

L'appareil est sans entretien.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

En cas de forte souillure, utiliser un chiffon humidifié avec de l'eau.
