Type de produit	Ruban LED RVB+Blanc (RGBW)
Marque	IFM
Modèle	DV1103
Longueur du ruban	750 mm (hors connecteur)
Largeur du ruban	24 mm
Hauteur du ruban	14,2 mm
Connecteur	M12 × 1, 5 broches
Alimentation	TBTS/TBTP (SELV/PELV), 24 V DC (typique)
Consommation électrique	Variable selon couleur ; un canal blanc dédié pour faible consommation
Entrées de commande	4 entrées TOR : rouge, vert, bleu, blanc
Température de fonctionnement	Intérieur uniquement ; respecter les conditions sur ifm.com
Rayon de courbure minimal (plat)	≥ 50 mm
Rayon de courbure minimal (étroit)	≥ 200 mm
Fixation des câbles	Fixer tous les câbles à 200 mm du connecteur pour résister à la traction
Couple de serrage connecteur	Max. 0,6 Nm
Utilisation prévue	Visualisation et indication optique d'états machine, guidage opérateur
Domaines d'utilisation exclus	Agroalimentaire, boissons, applications de sécurité
Nettoyage	Chiffon microfibre sec, éventuellement humidifié d'eau ; appareil hors tension
Maintenance	Aucune maintenance requise ; élimination écologique selon réglementation nationale
Protection contre les lésions oculaires	Ne pas regarder fixement le rayon lumineux ; respecter les avertissements

FOIRE AUX QUESTIONS - DV1103 IFM

Comment installer le ruban LED DV1103 ?

Avant montage, mettre l'installation hors tension. Monter le ruban sur une surface refroidissante pour évacuer la chaleur. Respecter les rayons de courbure : côté plat ≥ 50 mm, côté étroit ≥ 200 mm. Ne pas plier ni tordre le ruban. Fixer tous les câbles à 200 mm du connecteur pour résister à la traction.

Quel type d'alimentation est nécessaire pour le DV1103 ?

L'appareil nécessite une alimentation en tension selon TBTS/TBTP (Très Basse Tension de Sécurité / Très Basse Tension de Protection). En pratique, une source 24 V DC est généralement utilisée. Le raccordement doit être effectué par un électricien qualifié.

Comment contrôler les couleurs du ruban LED ?

Le ruban dispose de quatre entrées TOR : rouge, vert, bleu et blanc. En activant différentes combinaisons, vous obtenez les couleurs souhaitées. Par exemple, entrée a (rouge) = 1 donne rouge ; entrées b (vert) et a (rouge) = 1 donne orange ; toutes sauf le blanc donne blanc par mélange RVB ; seul le blanc (entrée d) = 1 donne blanc avec consommation réduite. Voir le tableau dans la notice.

Peut-on utiliser le DV1103 en extérieur ?

Non, le ruban est conçu uniquement pour une utilisation en intérieur. Il ne résiste pas aux intempéries ni aux jets d'eau. Évitez également les atmosphères humides ou poussiéreuses non conformes aux conditions spécifiées sur ifm.com.

Comment nettoyer le ruban LED ?

Mettez l'appareil hors tension. Utilisez un chiffon en microfibre doux, sec et non traité chimiquement. Pour les salissures tenaces, humidifiez légèrement le chiffon avec de l'eau. N'utilisez pas de produits abrasifs ou solvants.

Quelle est la signification des connexions sur le connecteur M12 ?

Le connecteur M12 à 5 broches est câblé comme suit : broche 1 = rouge (LED-a), broche 2 = vert (LED-b), broche 3 = GND, broche 4 = blanc (LED-d), broche 5 = bleu (LED-c). Respectez le couple de serrage max. de 0,6 Nm.

Que faire si le ruban LED ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le câblage. Assurez-vous que la tension est conforme (TBTS/TBTP). Contrôlez les entrées TOR : si toutes sont à 0, le ruban est éteint. Testez chaque entrée individuellement. Si le problème persiste, remplacez l'appareil car il n'est pas réparable.

Le DV1103 est-il adapté à une utilisation dans l'agroalimentaire ?

Non, l'appareil n'est pas conçu pour l'agroalimentaire ni l'industrie des boissons en raison des nettoyages à haute pression et hautes températures. Utilisez-le uniquement dans des environnements industriels standard.

Quels sont les risques pour les yeux ?

Le ruban émet un rayonnement lumineux intense. Une exposition permanente peut provoquer des lésions oculaires. Ne regardez pas fixement la source lumineuse. Respectez les consignes de sécurité et éteignez l'éclairage en cas de non-utilisation prolongée.

Où trouver les accessoires de montage ?

Des accessoires spéciaux pour le montage fixe sont disponibles. Consultez la documentation sur documentation.ifm.com pour les références. Vous pouvez également y trouver les données techniques complètes.

MODE D'EMPLOI DV1103 IFM

Notice d'utilisation

Ruban LED RVBB

DV1103

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
5 Raccordement électrique 7
5.1 Raccordement des broches 7
6 Fonctionnement 8
7 Maintenance, réparation et élimination 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

ATTENTION

Lésions oculaires

Les rayonnements peuvent causer des lésions oculaires en cas d'exposition permanente.
▶ Ne pas regarder en permanence dans le rayon lumineux !

3 Usage prévu

L'appareil sert à visualiser et à indiquer optiquement les états de la machine. Il permet en outre de guider l'opérateur par des signaux optiques.

L'appareil ne doit pas être utilisé dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection de personnes.

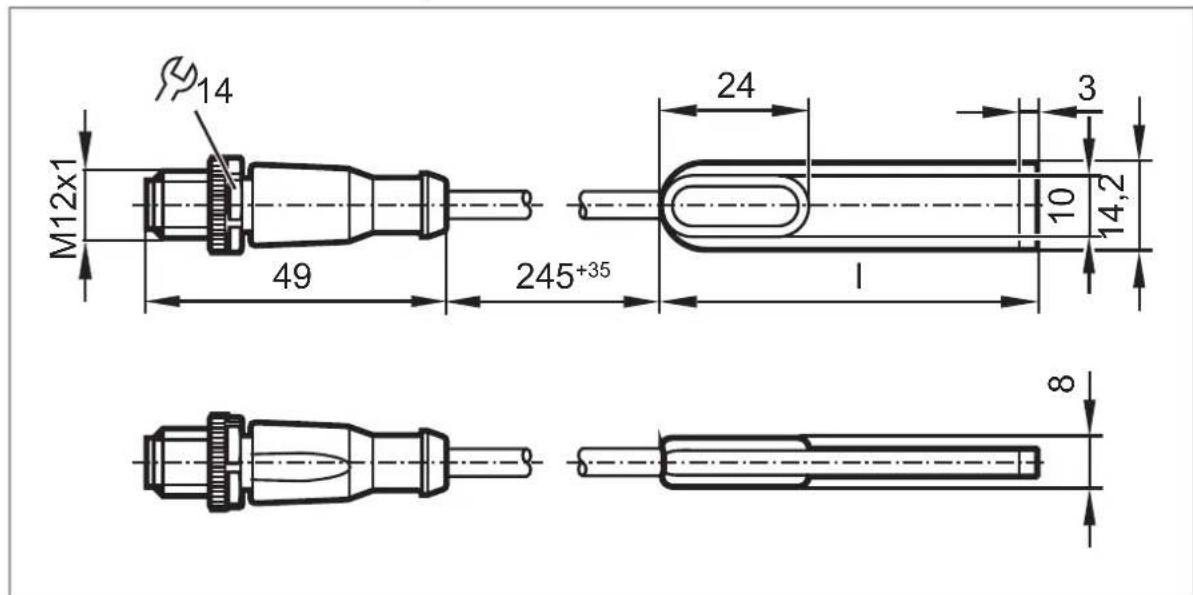

4 Montage

▶ Mettre l'installation hors tension avant le montage.

Évacuer la chaleur interne de la manière suivante :

▶ Montage sur une surface refroidissante.

▶ Respecter les rayons de courbure minimaux.

Rayon de courbure côté plat : ≥ 50 mm Rayon de courbure côté étroit : ≥ 200 mm

▶ Ne pas plier ni tordre le ruban LED.

Garantir la convection thermique.

Plus la température est élevée, plus le vieillissement est important.

▶ Ne pas couvrir l'éclairage.
▶ Éteindre l'éclairage en cas de non-utilisation prolongée.

Une forte souillure empêche l'émission de lumière et augmente le développement de chaleur.

▶ Nettoyer régulièrement l'appareil.

▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

1 = 750 ~mm

Des accessoires spéciaux sont disponibles pour le montage fixe.

Informations sur les accessoires disponibles sur documentation.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
Raccorder le câble au connecteur M12 de l'appareil.

Couple de serrage max. 0,6 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

5.1 Raccordement des broches

1 : LED-a (RVB rouge)
2 : LED-b (RVB vert)
3 : GND
4 : LED-d (RVB blanc)
5 : LED-c (RVB bleu)

6 Fonctionnement

L'appareil dispose de quatre entrées TOR. La couleur du ruban LED peut être réglée individuellement à l'aide des entrées TOR.

Les propriétés suivantes sont attribuées aux quatre entrées TOR :

• Entrée a - rouge
• Entrée b - vert
• Entrée c - bleu
• Entrée d - blanc

L'utilisateur peut déterminer la couleur du ruban LED en commandant les quatre entrées de manière correspondante.

Entrée d (blanc)	Entrée c (bleu)	Entrée b (vert)	Entrée a (rouge)	Couleur
0 0 0 0 éteint
0 0 0 1 rouge
0 0 1 0 vert
0 0 1 1 orange
0 1 0 0 bleu
0 1 0 1 violet
0 1 1 0 turquoise
0 1 1 1 blanc (mélange RVB)
1 0 0 0 blanc (du canal blanc				consommation électrique réduite)

7 Maintenance, réparation et élimination

L'appareil est sans entretien.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

En cas de forte souillure, utiliser un chiffon humidifié avec de l'eau.
