MODE D'EMPLOI DV1102 IFM

Notice d'utilisation

Ruban LED RVBB

DV1102

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
5 Raccordement électrique 7
5.1 Raccordement des broches 7
6 Fonctionnement 8
7 Maintenance, réparation et élimination 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

ATTENTION

Lésions oculaires

Les rayonnements peuvent causer des lésions oculaires en cas d'exposition permanente.
▶ Ne pas regarder en permanence dans le rayon lumineux !

3 Usage prévu

L'appareil sert à visualiser et à indiquer optiquement les états de la machine. Il permet en outre de guider l'opérateur par des signaux optiques.

L'appareil ne doit pas être utilisé dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection de personnes.

4 Montage

▶ Mettre l'installation hors tension avant le montage.

Évacuer la chaleur interne de la manière suivante :

▶ Montage sur une surface refroidissante.

▶ Respecter les rayons de courbure minimaux.

Rayon de courbure côté plat : ≥ 50 mm Rayon de courbure côté étroit : ≥ 200 mm

▶ Ne pas plier ni tordre le ruban LED.

Garantir la convection thermique.

Plus la température est élevée, plus le vieillissement est important.

▶ Ne pas couvrir l'éclairage.
▶ Éteindre l'éclairage en cas de non-utilisation prolongée.

Une forte souillure empêche l'émission de lumière et augmente le développement de chaleur.

▶ Nettoyer régulièrement l'appareil.

▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

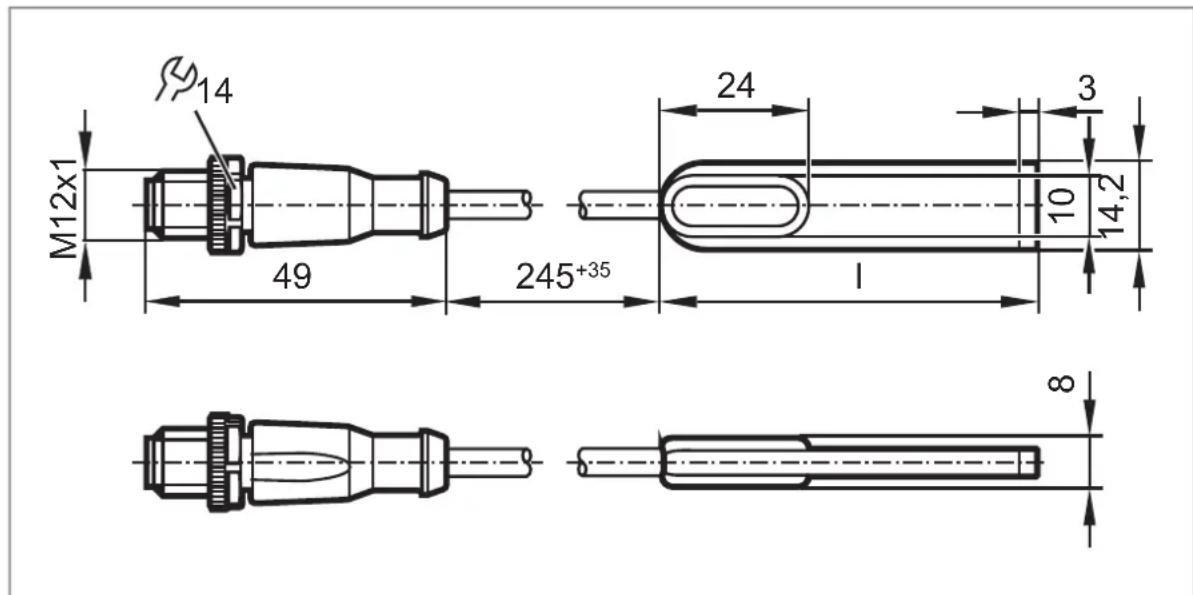

M12x1 49 245+35 24 3 10 14,2 8

I = 500 mm

Des accessoires spéciaux sont disponibles pour le montage fixe.

Informations sur les accessoires disponibles sur documentation.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
Raccorder le câble au connecteur M12 de l'appareil.

Couple de serrage max. 0,6 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

5.1 Raccordement des broches

1 : LED-a (RVB rouge)
2 : LED-b (RVB vert)
3 : GND
4 : LED-d (RVB blanc)
5 : LED-c (RVB bleu)

6 Fonctionnement

L'appareil dispose de quatre entrées TOR. La couleur du ruban LED peut être réglée individuellement à l'aide des entrées TOR.

Les propriétés suivantes sont attribuées aux quatre entrées TOR :

• Entrée a - rouge
• Entrée b - vert
• Entrée c - bleu
• Entrée d - blanc

L'utilisateur peut déterminer la couleur du ruban LED en commandant les quatre entrées de manière correspondante.

Entrée d (blanc)	Entrée c (bleu)	Entrée b (vert)	Entrée a (rouge)	Couleur
0 0 0 0 éteint
0 0 0 1 rouge
0 0 1 0 vert
0 0 1 1 orange
0 1 0 0 bleu
0 1 0 1 violet
0 1 1 0 turquoise
0 1 1 1 blanc (mélange RVB)
1 0 0 0 blanc (du canal blanc				consommation électrique réduite)

7 Maintenance, réparation et élimination

L'appareil est sans entretien.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

En cas de forte souillure, utiliser un chiffon humidifié avec de l'eau.
