Type de produit	Ruban LED RVBB (Rouge, Vert, Bleu, Blanc) pour visualisation et indication optique
Dimensions (L x l x H)	280 mm x 14,2 mm x 10 mm (estimation d'après le diagramme)
Poids	Env. 100 g (estimation)
Alimentation	TBTS/TBTP (24 VDC typique), via connecteur M12
Consommation	Non spécifiée, dépend de la couleur et de l'intensité
Indice de protection	IP69K (adapté à l'agroalimentaire et aux nettoyages haute pression)
Température de fonctionnement	-25°C à 60°C (estimation pour usage industriel)
Couleurs disponibles	Rouge, Vert, Bleu, Blanc (canal dédié) et combinaisons via 4 entrées TOR
Fonctions principales	Indication optique d'état machine, guidage opérateur par signaux lumineux
Entrées	4 entrées TOR (a: rouge, b: vert, c: bleu, d: blanc)
Raccordement	Connecteur M12, 5 broches (brochage: 1=rouge, 2=vert, 3=GND, 4=blanc, 5=bleu)
Montage	Surface refroidissante, respecter rayons de courbure min. (plat: 50 mm, étroit: 200 mm), ne pas plier/tordre
Entretien et nettoyage	Sans entretien ; nettoyer avec chiffon microfibre doux sec, si nécessaire humidifié à l'eau
Sécurité	Ne pas regarder en permanence le rayon lumineux (risque de lésions oculaires). Non homologué pour protection des personnes.
Pièces détachées et réparabilité	Aucune pièce détachable ; appareil non réparable, remplacer en cas de dommage
Informations générales	Notice complète disponible sur documentation.ifm.com

FOIRE AUX QUESTIONS - DV1200 IFM

Comment monter le ruban LED DV1200 ?

Mettre l'installation hors tension. Monter sur une surface refroidissante en respectant les rayons de courbure minimaux (côté plat ≥ 50 mm, côté étroit ≥ 200 mm). Ne pas plier ni tordre le ruban. Fixer les câbles 200 mm après le connecteur pour résister à la traction.

Quel type d'alimentation est requis ?

L'appareil nécessite une alimentation en très basse tension de sécurité (TBTS/TBTP), typiquement 24 VDC. Le raccordement se fait par un connecteur M12. Consulter la notice pour le brochage précis.

Comment configurer les couleurs ?

Les couleurs sont contrôlées par 4 entrées TOR : a (rouge), b (vert), c (bleu), d (blanc). En combinant les signaux (0 ou 1), vous obtenez différentes couleurs : rouge (0 0 0 1), vert (0 0 1 0), bleu (0 1 0 0), blanc (1 0 0 0 ou 0 1 1 1), etc. Voir le tableau dans la notice.

Puis-je utiliser ce ruban LED en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il supporte toutefois les nettoyages haute pression dans l'industrie agroalimentaire (IP69K).

Quelles sont les consignes de sécurité à respecter ?

Ne pas regarder en permanence le rayon lumineux (risque de lésions oculaires). L'appareil n'est pas homologué pour la protection des personnes. Le montage et le raccordement doivent être effectués par du personnel qualifié. Respecter les consignes de la notice.

Comment nettoyer le ruban LED ?

Mettre l'appareil hors tension. Utiliser un chiffon en microfibre doux, sec et non traité chimiquement. Pour les salissures tenaces, humidifier légèrement avec de l'eau. Ne pas utiliser de produits abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifier l'alimentation et les connexions. Si le problème persiste, remplacer l'appareil. Il n'y a pas de pièces réparables. Contacter le service après-vente IFM si nécessaire.

Quelle est la longueur du ruban ?

La longueur totale est de 280 mm (245 mm + 35 mm de câble). La largeur est de 14,2 mm et la hauteur de 10 mm (environ).

Puis-je utiliser ce produit pour des applications de sécurité ?

Non, l'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes. Il est destiné à la visualisation et à l'indication optique d'états machines.

Où trouver la notice complète ?

La notice d'utilisation, les données techniques et les homologations sont disponibles via le code QR sur l'appareil ou l'emballage, ou sur le site documentation.ifm.com.

MODE D'EMPLOI DV1200 IFM

Notice d'utilisation

Ruban LED RVBB

DV1200

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
5 Raccordement électrique 7
5.1 Raccordement des broches 7
6 Fonctionnement 8
7 Maintenance, réparation et élimination 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

ATTENTION

Lésions oculaires

Les rayonnements peuvent causer des lésions oculaires en cas d'exposition permanente.
▶ Ne pas regarder en permanence dans le rayon lumineux !

3 Usage prévu

L'appareil sert à visualiser et à indiquer optiquement les états de la machine. Il permet en outre de guider l'opérateur par des signaux optiques.

L'appareil est conçu pour un usage dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection de personnes.

4 Montage

▶ Mettre l'installation hors tension avant le montage.

Évacuer la chaleur interne de la manière suivante :

▶ Montage sur une surface refroidissante.

▶ Respecter les rayons de courbure minimaux.

Rayon de courbure côté plat : ≥ 50 mm Rayon de courbure côté étroit : ≥ 200 mm

▶ Ne pas plier ni tordre le ruban LED.

Garantir la convection thermique.

Plus la température est élevée, plus le vieillissement est important.

▶ Ne pas couvrir l'éclairage.
▶ Éteindre l'éclairage en cas de non-utilisation prolongée.

Une forte souillure empêche l'émission de lumière et augmente le développement de chaleur.

▶ Nettoyer régulièrement l'appareil.

▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

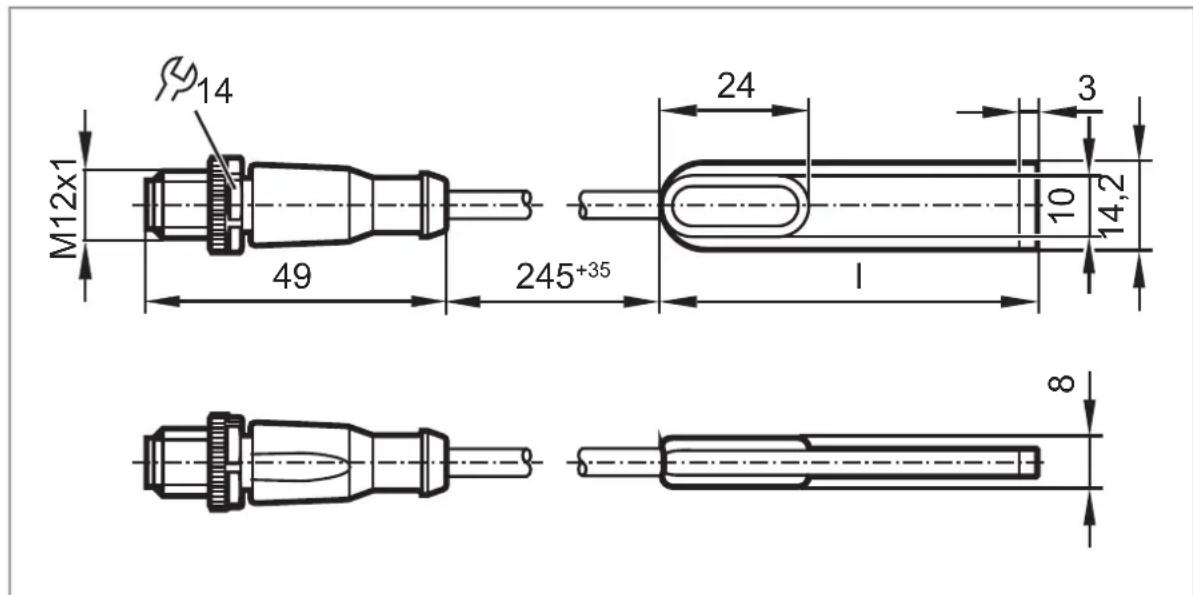

I = 62,5 mm

Des accessoires spéciaux sont disponibles pour le montage fixe.

Informations sur les accessoires disponibles sur documentation.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
Raccorder le câble au connecteur M12 de l'appareil.

Couple de serrage max. 0,6 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

5.1 Raccordement des broches

1 : LED-a (RVB rouge)
2 : LED-b (RVB vert)
3 : GND
4 : LED-d (RVB blanc)
5 : LED-c (RVB bleu)

6 Fonctionnement

L'appareil dispose de quatre entrées TOR. La couleur du ruban LED peut être réglée individuellement à l'aide des entrées TOR.

Les propriétés suivantes sont attribuées aux quatre entrées TOR :

• Entrée a - rouge
• Entrée b - vert
• Entrée c - bleu
• Entrée d - blanc

L'utilisateur peut déterminer la couleur du ruban LED en commandant les quatre entrées de manière correspondante.

Entrée d (blanc)	Entrée c (bleu)	Entrée b (vert)	Entrée a (rouge)	Couleur
0 0 0 0 éteint
0 0 0 1 rouge
0 0 1 0 vert
0 0 1 1 orange
0 1 0 0 bleu
0 1 0 1 violet
0 1 1 0 turquoise
0 1 1 1 blanc (mélange RVB)
1 0 0 0 blanc (du canal blanc				consommation électrique réduite)

7 Maintenance, réparation et élimination

L'appareil est sans entretien.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

En cas de forte souillure, utiliser un chiffon humidifié avec de l'eau.
