DV1202 - Éclairage LED IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	DV1202
Type de produit	Ruban LED RVBB
Catégorie	Éclairage LED
Usage prévu	Visualisation et indication optique des états de machine, guidage opérateur par signaux optiques. Utilisation dans l'agroalimentaire et l'industrie des boissons.
Couleurs disponibles	RVB (rouge, vert, bleu) + blanc via 4 entrées TOR
Nombre d'entrées	4 entrées TOR
Connectique	Connecteur M12, 5 broches
Alimentation électrique	Très basse tension de sécurité (TBTS/TBTP)
Couple de serrage max.	0,6 Nm
Dimensions (L x l x H)	280 mm x 24 mm x 14,2 mm (hors connecteur)
Longueur de câble	500 mm
Rayon de courbure (côté plat)	≥ 50 mm
Rayon de courbure (côté étroit)	≥ 200 mm
Montage	Surface refroidissante, fixer les câbles à 200 mm du connecteur
Entretien	Sans entretien. Nettoyage régulier avec chiffon microfibre sec ou légèrement humidifié, après mise hors tension.
Sécurité	Ne pas regarder en permanence dans le rayon lumineux. Mise hors tension avant toute intervention.
Homologation	Usage intérieur uniquement. Non homologué pour la protection des personnes.
Température d'utilisation	Industrie agroalimentaire et boissons, haute pression et températures élevées (consulter données techniques).
Réparabilité	Non réparable. Remplacer l'appareil en cas de défaut.

FOIRE AUX QUESTIONS - DV1202 IFM

Comment raccorder le ruban LED IFM DV1202 ?

Le raccordement électrique doit être effectué par un électricien qualifié. Brancher le câble au connecteur M12 de l'appareil en respectant le couple de serrage max. de 0,6 Nm. L'alimentation doit être en très basse tension de sécurité (TBTS/TBTP).

Quelles couleurs peut-on obtenir avec le DV1202 ?

Le ruban LED peut afficher les couleurs rouge, vert, bleu et blanc, ainsi que des couleurs combinées (orange, violet, turquoise) en activant les entrées TOR selon le tableau de fonctionnement.

Le DV1202 peut-il être utilisé en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il est prévu pour les environnements agroalimentaires et industriels de boissons, avec nettoyage sous haute pression.

Comment nettoyer le ruban LED IFM DV1202 ?

Mettre l'appareil hors tension avant nettoyage. Utiliser un chiffon en microfibre doux, sec et non traité chimiquement. En cas de forte souillure, humidifier légèrement le chiffon avec de l'eau.

Quel est le rayon de courbure minimal du ruban ?

Le rayon de courbure minimal est de 50 mm pour une courbure côté plat et de 200 mm pour une courbure côté étroit. Ne pas plier ni tordre le ruban.

Que faire en cas de dysfonctionnement de l'éclairage ?

Vérifier les connexions électriques et le câblage. L'appareil n'est pas réparable par l'utilisateur. En cas de défaut, remplacer l'appareil.

Comment fixer le ruban LED DV1202 ?

Monter sur une surface refroidissante pour évacuer la chaleur. Fixer tous les câbles à 200 mm de leur sortie du connecteur pour résister à la traction. Des accessoires de montage spéciaux sont disponibles.

Le DV1202 peut-il être utilisé pour la sécurité des personnes ?

Non, l'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes.

Quelle est la signification des entrées TOR ?

Les 4 entrées TOR (a, b, c, d) contrôlent respectivement le rouge, le vert, le bleu et le blanc. En combinant les signaux, on obtient différentes couleurs (voir tableau en section 6 de la notice).

Où trouver les données techniques complètes du DV1202 ?

Les données techniques, homologations et informations supplémentaires sont disponibles via le code QR sur l'appareil/l'emballage ou sur le site documentation.ifm.com.

MODE D'EMPLOI DV1202 IFM

Notice d'utilisation

Ruban LED RVBB

DV1202

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
5 Raccordement électrique 7
5.1 Raccordement des broches 7
6 Fonctionnement 8
7 Maintenance, réparation et élimination 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

ATTENTION

Lésions oculaires

Les rayonnements peuvent causer des lésions oculaires en cas d'exposition permanente.
▶ Ne pas regarder en permanence dans le rayon lumineux !

3 Usage prévu

L'appareil sert à visualiser et à indiquer optiquement les états de la machine. Il permet en outre de guider l'opérateur par des signaux optiques.

L'appareil est conçu pour un usage dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection de personnes.

4 Montage

▶ Mettre l'installation hors tension avant le montage.

Évacuer la chaleur interne de la manière suivante :

▶ Montage sur une surface refroidissante.

▶ Respecter les rayons de courbure minimaux.

Rayon de courbure côté plat : ≥ 50 mm Rayon de courbure côté étroit : ≥ 200 mm

▶ Ne pas plier ni tordre le ruban LED.

Garantir la convection thermique.

Plus la température est élevée, plus le vieillissement est important.

▶ Ne pas couvrir l'éclairage.
▶ Éteindre l'éclairage en cas de non-utilisation prolongée.

Une forte souillure empêche l'émission de lumière et augmente le développement de chaleur.

▶ Nettoyer régulièrement l'appareil.

▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

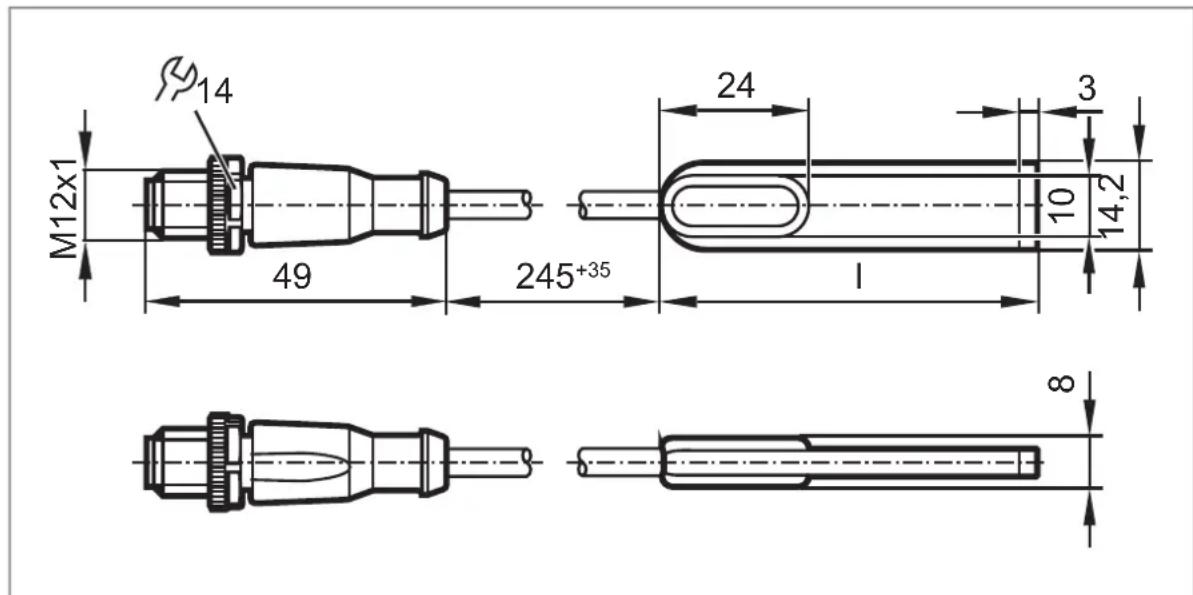

I = 500 mm

Des accessoires spéciaux sont disponibles pour le montage fixe.

Informations sur les accessoires disponibles sur documentation.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
Raccorder le câble au connecteur M12 de l'appareil.

Couple de serrage max. 0,6 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

5.1 Raccordement des broches

1 : LED-a (RVB rouge)
2 : LED-b (RVB vert)
3 : GND
4 : LED-d (RVB blanc)
5 : LED-c (RVB bleu)

6 Fonctionnement

L'appareil dispose de quatre entrées TOR. La couleur du ruban LED peut être réglée individuellement à l'aide des entrées TOR.

Les propriétés suivantes sont attribuées aux quatre entrées TOR :

• Entrée a - rouge
• Entrée b - vert
• Entrée c - bleu
• Entrée d - blanc

L'utilisateur peut déterminer la couleur du ruban LED en commandant les quatre entrées de manière correspondante.

Entrée d (blanc)	Entrée c (bleu)	Entrée b (vert)	Entrée a (rouge)	Couleur
0 0 0 0 éteint
0 0 0 1 rouge
0 0 1 0 vert
0 0 1 1 orange
0 1 0 0 bleu
0 1 0 1 violet
0 1 1 0 turquoise
0 1 1 1 blanc (mélange RVB)
1 0 0 0 blanc (du canal blanc				consommation électrique réduite)

7 Maintenance, réparation et élimination

L'appareil est sans entretien.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

En cas de forte souillure, utiliser un chiffon humidifié avec de l'eau.
