Type de produit	Système d'alarme extérieur avec détection infrarouge passif et hyperfréquence (modèle dual tech)
Marque	Optex
Modèle	WXS-RDAM
Poids	770 g (27,2 oz)
Alimentation	Batterie lithium 3,0 à 3,6 Vcc
Consommation en veille	24 μA
Consommation max. (hors test de marche)	6 mA à 12 Vcc
Couverture PIR (montage haute)	9,0 m (30') à 180° de largeur
Couverture PIR (montage faible)	12,0 m (40') à 180° de largeur
Zone de détection PIR (montage haute)	14 paires horizontales, 4 couches verticales
Zone de détection PIR (montage faible)	14 paires horizontales, 2 couches verticales
Portée hyperfréquence	Non spécifiée, réglable via potentiomètres
Vitesse détectable	0,3 à 2,0 m/s (1° à 67°/s)
Sensibilité	2,0 °C à 0,6 m/s, réglable par côté
Sorties d'alarme	2 sorties solid state (Gauche/Droite ou Générale), 10 Vcc, 0,01 A max., N.O. ou N.C.
Sortie problème (avec autoprotection)	Solid state 10 Vcc, 0,01 A max., N.O. ou N.C.
Indicateur LED	Rouge (chauffe, alarme, masquage, High mount) et Jaune (chauffe, hyperfréquence)
Période d'alarme	2,0 ± 0,1 s
Période de chauffe	60 s ou moins (LED clignote)
Température de fonctionnement	-20 °C à +45 °C (-4 °F à +113 °F)
Humidité	95 % max.
Indice de protection	IP 55
Hauteur de montage	Haute : 2,0 m (6' 7") ; Faible : 0,8 à 1,2 m (2' 7" à 4')
Accessoires inclus	Connecteurs pour alimentation/alarme, connecteurs pour problème, bandes velcro, plaques de masquage (5), vis de montage, vis de blocage
Fonctions principales	Détection dual tech (PIR + hyperfréquence), anti-masquage, comptage d'impulsions, minuterie d'économie des batteries, modes Jour/Nuit, réglages High/Low mount, sorties individuelles
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec ; éviter les solvants. Vérifier périodiquement l'absence d'obstacles devant le détecteur.
Sécurité	Autoprotection (interrupteur antimanipulation) ; sortie problème séparée
Réparabilité et pièces détachées	Batterie remplaçable ; contacter le support Optex pour les pièces

FOIRE AUX QUESTIONS - WXS-RDAM OPTEX

Comment installer le détecteur WXS-RDAM ?

Fixez la plaque de montage au mur ou sur un poteau à la hauteur recommandée (haute : 2,0 m, faible : 0,8 à 1,2 m). Branchez les connecteurs d'alimentation et d'alarme. Sélectionnez le mode High ou Low avant de commencer selon la hauteur de montage.

Quel type de batterie utiliser ?

Utilisez une batterie lithium 3,0 à 3,6 Vcc. La durée de vie varie selon l'usage : environ 2 à 5 ans en conditions normales avec LED éteinte et anti-masquage activé.

Comment régler la sensibilité ?

La sensibilité est réglable individuellement pour chaque côté (gauche/droite) via les commutateurs DIP. Vous pouvez choisir entre Immunité (moins sensible) et Normal.

Que signifie le clignotement de la LED ?

LED rouge clignotante : chauffe (60 s), alarme, détection de masquage, ou réglage High mount activé (si l'autoprotection est déclenchée). LED jaune : chauffe ou détection hyperfréquence.

Quelle est la portée de détection ?

En montage haute, le PIR couvre 9,0 m à 180°. En montage faible, il couvre 12,0 m à 180° avec réglage continu de la distance entre 2,5 et 12 m. La portée hyperfréquence est ajustable via les potentiiomètres.

Comment configurer les sorties d'alarme ?

Les sorties sont configurables en mode individuel (gauche/droite) ou général, et en mode N.O. (normalement ouvert) ou N.C. (normalement fermé) via les commutateurs DIP. Reportez-vous au tableau de configuration.

Puis-je utiliser ce détecteur à l'intérieur ?

Oui, il est conçu pour une utilisation extérieure et intérieure grâce à son indice IP55. Évitez toutefois une exposition directe à la pluie ou à la neige.

Comment tester le détecteur ?

Activez le mode test en appuyant sur le bouton (si présent) ou en simulant une intrusion. La LED rouge s'allume en cas de détection. Pour un test complet, vérifiez également la sortie problème.

Que faire si la batterie est faible ?

Remplacez la batterie par une neuve de même type (lithium 3,0-3,6 V). Le détecteur émet une sortie problème si la tension est trop basse.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez que la lentille PIR est propre et dégagée.

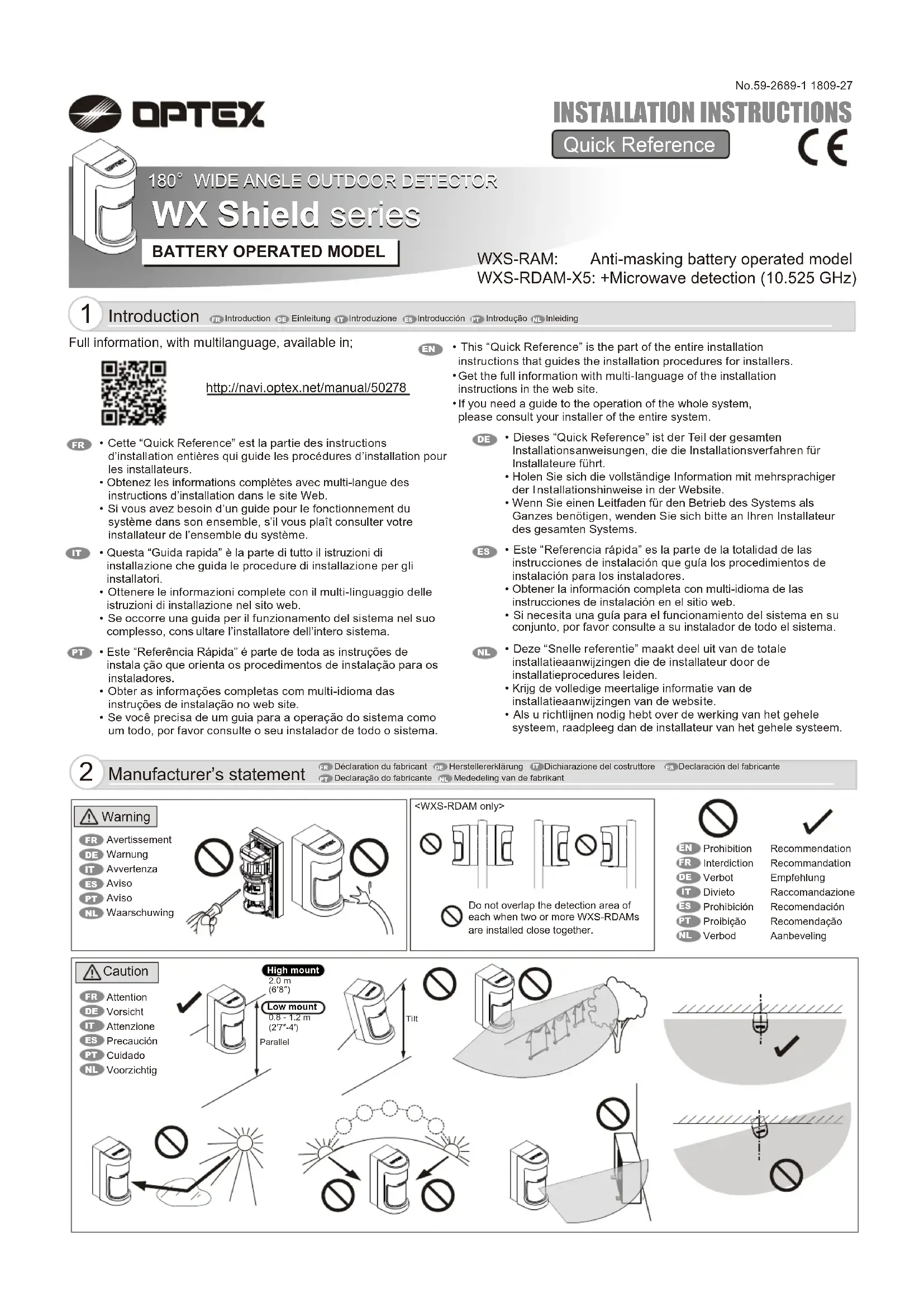

MODE D'EMPLOI WXS-RDAM OPTEX

FR Boîtier de batterie

DE Batteriefach

FR Arrière du boiter

DE Back-Box

FR Plaque de montage sur poteau

FR Sélectionnez "Low" ou "High" pour le montage avant de commencer.

FR Vie de la batterie

Unité; années (environ)

FR Ils sont calculés dans l'hypothèse où une batterie est utilisée, pas de partage de alimentation avec l'émetteur, la LED est éteinte et l'anti-masquage est activé.

FR Montage sur poteau

DE Pfostenmontage

FR Avec le volet d'ajustement de zone

WXS-RAM

1 2 3 4

5 6 8

7

WXS-RDAM

1 2 3 4

5

6

7

8

9

10 12

11

Article LED

Alarme et problème

Individuelles

Comptage d'impulsions

PIR immunité

Minuterie d'économie des batteries

Jour/Nuit

Anti-masquage

Hyperfréquence

Usage futur

Distance (Gauche)

Distance (Droite)

Immunité

ON ON N.O.

ON

1

Immunite

5 sec.

*Nuit uniquement

ON

Longue

Longue

Immunite

OFF

OFF N.C.

OFF

2

Normal

120 sec.

Jour et nuit

OFF

Court

Court

Normal

"L'alarme émet uniquement lorsque l'éclairement ambiant devient sombre dans "Nuit uniquement".

DE

FR Clignote lorsque l'interrupteur de autoprotection est activé.

DE Blinkt wenn der Manipulation Kontakt aktiviert ist.
IT Lampeggia quando l'interruttore antimanomissione è attivato.
ES Parpadea cuando el interruptor de antisabotaje está activado.
PT Pisca quando o interruptor contra sabotagem é ativado.
NL Knippert wanneer de sabotageschakelaar is geactiveerd

WXS-RDAM

Modèle		WXS-RAM	WXS-RDAM-X5
Méthode de détection		Infrarouge passif	Infrarouge passif et hyperfréquence
Couverture PIR		Montage haute : 9,0 m (30') 180° de largeurMontage faible : 12,0 m (40') 180° de largeur
Zone de PIR		Montage haute : Horizontal 14 paires, verticale 4 couchesMontage faible : Horizontal 14 paires, verticale 2 couches
Limite de distance PIR		Montage haute : 9,0 m (fixé)Montage faible : 2,5 à 12 m (ajustement continu)
Vitesse détectable		0,3 à 2,0 m/s (1° à 67°/s)
Sensibilité		2,0 °C (3,6°F) à 0,6 m/sSélectionnable pour chaque côté individuellement
Alimentation		3,0 à 3,6 Vcc batterie lithium
Consommation de courant(sauf test de marche)		19 μA en veille4 mA max. à 12 Vcc 6	24 μA en veillemA max. à 12 Vcc
Période d'alarme		2,0 ± 0,1 s
Période de chauffe		60 s ou moins (Clignote LED)
Sortie d'alarme (R)		Solid commutateur 10 Vcc 0,01 A max.[Individuel;Gauche ou Général], [N.O. ou N.C.] sont sélectionnables
Sortie d'alarme (L)		Solid commutateur 10 Vcc 0,01 A max.[Individuel;Droite ou Général], [N.O. ou N.C.] sont sélectionnables
Sortie problème(avec autoprotection)		Solid commutateur 10 Vcc 0,01 A max.[N.O. ou N.C.] sont sélectionnables
Indicateur LED	Rouge	1. Chauffe 2. Alarm 3. Détection de masquage4. "High mount" réglages (Lorsque l'interrupteur de autoprotection est activé, le voyant clignote s'il s'agit du réglage "High mount".)
	Jaune	——	1. Chauffe2. Détection de hyperfréquence
Température de fonctionnement(sauf batterie)		-30°C à +60°C (-22°F à +140°F)	-20°C à +45°C (-4°F à +113°F)
Humidité		95% max.
Protection Internationale		IP 55
Mounting		Mur, poteau (extérieur, intérieur)
Hauteur de montage		Montage haute : 2.0 m (6' 7")Montage faible : 0.8 à 1.2 m (2'7" à 4')
Poids		730 g (25,8 oz.)	770 g (27,2 oz.)
Accessories		[1] Connecteur pour ALIMENTATION et ALARME (R)[2] Connecteur pour ALARME (L) [3] Connecteur pour PROBLÈME[4] Bandes velcro [5] Plaque de masquage x 5[6] Vis de montage (4 x 20 mm) x 2 [7] Vis de blocage x 1

• Les spécifications et design sont subject à modifications sans information préalable de norte part.
• Ces appareils sont conçus pour détecter un intrus et pour actionner un panneau de contrôle d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d'une intrusion.
