SL350QN - Système d'alarme OPTEX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Système d'alarme sans fil avec détection de mouvement, portée de détection jusqu'à 12 mètres, angle de détection de 90°.
Utilisation	Idéal pour la protection des habitations, bureaux et commerces. Facile à installer et à configurer.
Maintenance et Réparation	Vérification régulière des piles recommandée. Nettoyage des capteurs pour assurer un fonctionnement optimal.
Sécurité	Fonctionnement sécurisé avec cryptage des données. Résistance aux fausses alarmes grâce à des technologies avancées.
Informations Générales	Compatible avec d'autres dispositifs de sécurité de la marque. Garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - SL350QN OPTEX

Comment réinitialiser le système d'alarme OPTEX SL350QN ?

Pour réinitialiser le système, appuyez sur le bouton de réinitialisation situé à l'arrière de l'unité pendant 10 secondes jusqu'à ce que le voyant clignote.

Que faire si le détecteur ne se déclenche pas ?

Vérifiez que les piles sont chargées et correctement installées. Assurez-vous également que le détecteur n'est pas obstrué par des objets ou de la poussière.

Comment changer les piles du détecteur ?

Ouvrez le compartiment des piles situé à l'arrière de l'unité. Remplacez les anciennes piles par des piles neuves de type AA, en respectant la polarité.

Le système émet un bip et je ne sais pas pourquoi. Que faire ?

Un bip peut indiquer une faible batterie ou un problème de connexion. Vérifiez l'état des piles et assurez-vous que tous les capteurs sont correctement connectés.

Comment configurer les zones de détection ?

Accédez au menu de configuration via l'écran de contrôle. Sélectionnez 'Zones' et suivez les instructions pour activer ou désactiver les zones de détection souhaitées.

Puis-je connecter le système à mon smartphone ?

Oui, vous pouvez connecter le système à votre smartphone via l'application dédiée disponible sur les plateformes iOS et Android. Suivez les instructions de l'application pour l'installation.

Comment savoir si le système est en mode armé ?

Lorsque le système est armé, le voyant LED clignote en rouge. Vous pouvez également vérifier l'état sur l'écran de contrôle.

Que faire si le système ne s'arme pas ?

Vérifiez que toutes les portes et fenêtres sont fermées, car le système ne s'armira pas si une zone est ouverte. Assurez-vous également que le système est correctement configuré.

Comment tester le système d'alarme ?

Pour tester le système, mettez-le en mode test via le menu de contrôle et déclenchez chaque détecteur manuellement pour vérifier leur bon fonctionnement.

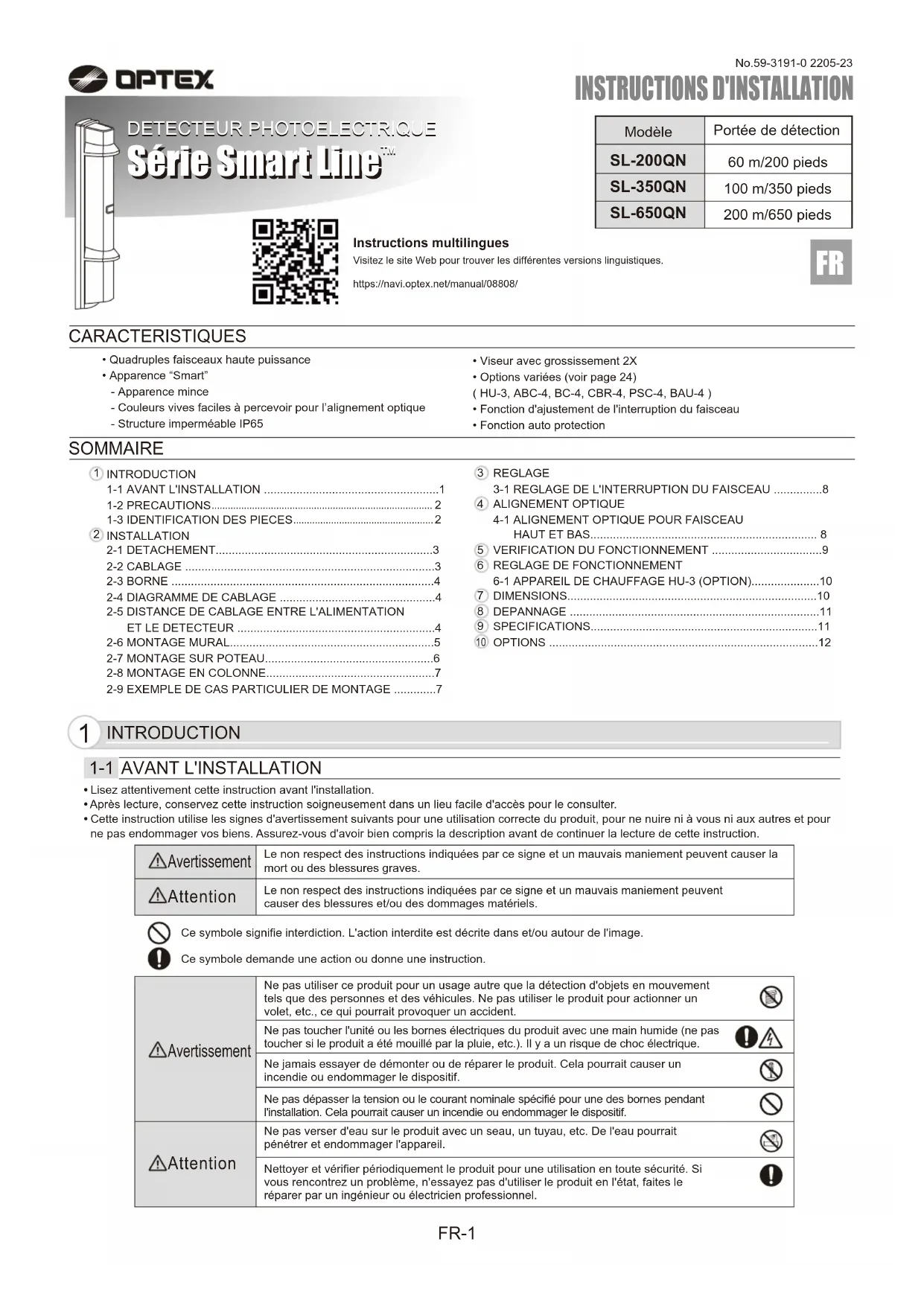

MODE D'EMPLOI SL350QN OPTEX

Visitez le site Web pour trouver les différentes versions linguistiques.

https://navi.optex.net/manual/08808/

Modèle	Portée de détection
SL-200QN	60 m/200 pieds
SL-350QN	100 m/350 pieds
SL-650QN	200 m/650 pieds

CARACTERISTIQUES

• Quadruples faisceaux haute puissance
- Apparence "Smart"

- Apparence mince

• Couleurs vives faciles à percevoir pour l'alignement optique
• Structure imperméable IP65

• Viseur avec grossissement 2X
- Options variées (voir page 24)

(HU-3, ABC-4, BC-4, CBR-4, PSC-4, BAU-4)

• Fonction d'ajustement de l'interruption du faisceau
• Fonction auto protection

SOMMAIRE

① INTRODUCTION

1-1 AVANT L'INSTALLATION .... 1
1-2 PRECAUTIONS.... 2
1-3 IDENTIFICATION DES PIECES....2

② INSTALLATION

2-1 DETACHEMENT....3
2-2 CABLAGE 3
2-3 BORNE 4
2-4 DIAGRAMME DE CABLAGE 4
2-5 DISTANCE DE CABLAGE ENTRE L'ALIMENTATION ET LE DETECTEUR ....4
2-6 MONTAGE MURAL....5
2-7 MONTAGE SUR POTEAU....6
2-8 MONTAGE EN COLONNE....7
2-9 EXEMPLE DE CAS PARTICULIER DE MONTAGE .....7

③ REGLAGE
3-1 REGLAGE DE L'INTERRUPTION DU FAISCEAU ....8
④ ALIGNEMENT OPTIQUE
4-1 ALIGNEMENT OPTIQUE POUR FAISCEAU HAUT ET BAS....8
⑤ VERIFICATION DU FONCTIONNEMENT .....9
⑥ REGLAGE DE FONCTIONNEMENT

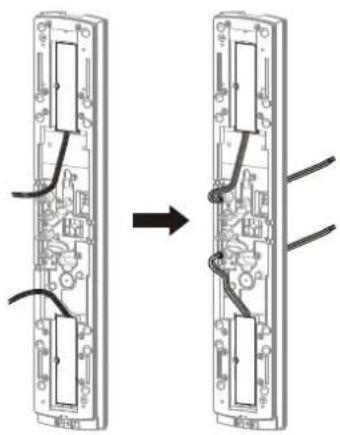

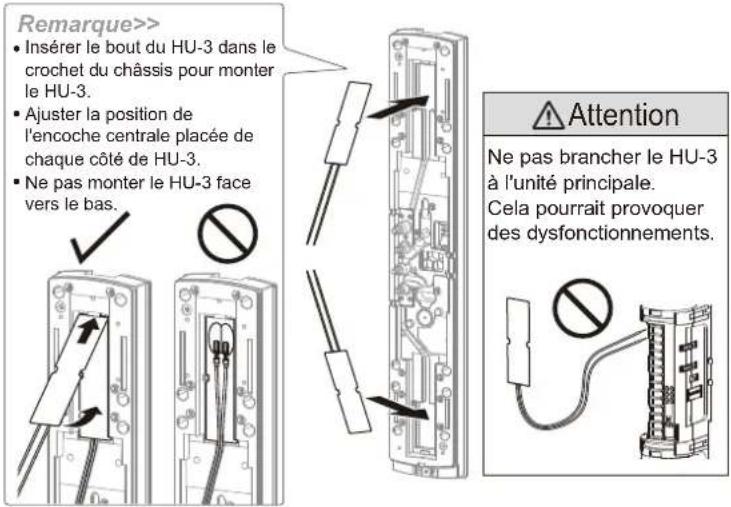

6-1 APPAREIL DE CHAUFFAGE HU-3 (OPTION)....10

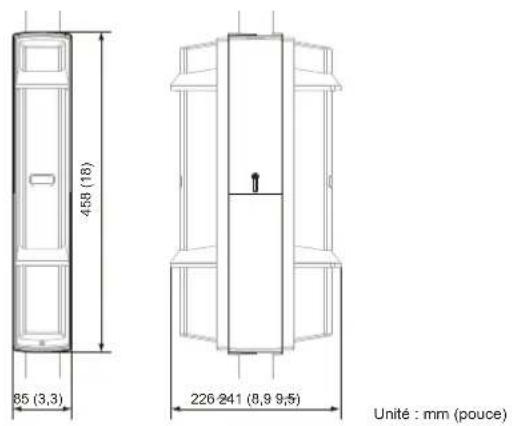

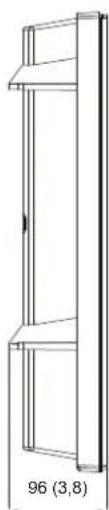

⑦ DIMENSIONS....10
⑧ DEPANNAGE 11
9 SPECIFICATIONS....11
10 OPTIONS 12

1 INTRODUCTION

1-1 AVANT L'INSTALLATION

• Lisez attentivement cette instruction avant l'installation.
- Après lecture, conservez cette instruction soigneusement dans un lieu facile d'accès pour le consulter.
- Cette instruction utilise les signes d'avertissement suivants pour une utilisation correcte du produit, pour ne nuire ni à vous ni aux autres et pour ne pas endommager vos biens. Assurez-vous d'avoir bien compris la description avant de continuer la lecture de cette instruction.

Avertissement	Le non respect des instructions indiquées par ce signe et un mauvais maniement peuvent causer la mort ou des blessures graves.
Attention	Le non respect des instructions indiquées par ce signe et un mauvais maniement peuvent causer des blessures et/ou des dommages matériels.

Ce symbole signifie interdiction. L'action interdite est décrite dans et/ou autour de l'image.

Ce symbole demande une action ou donne une instruction.

Avertissement	Ne pas utiliser ce produit pour un usage autre que la détection d'objets en mouvement tels que des personnes et des véhicules. Ne pas utiliser le produit pour actionner un volet, etc., ce qui pourrait provoquer un accident.
	Ne pas toucher l'unité ou les bornes électriques du produit avec une main humide (ne pas toucher si le produit a été mouillé par la pluie, etc.). Il y a un risque de choc électrique.
	Ne jamais essayer de démonter ou de réparer le produit. Cela pourrait causer un incendie ou endommager le dispositif.
	Ne pas dépasser la tension ou le courant nominale spécifié pour une des bornes pendant l'installation. Cela pourrait causer un incendie ou endommager le dispositif.
Attention	Ne pas verser d'eau sur le produit avec un seau, un tuyau, etc. De l'eau pourrait pénétrer et endommager l'appareil.
	Nettoyer et vérifier périodiquement le produit pour une utilisation en toute sécurité. Si vous rencontrez un problème, n'essayez pas d'utiliser le produit en l'état, faites le réparer par un ingénieur ou électricien professionnel.

1-2 PRECAUTIONS

Ne pas installer l'unité sur une surface instable.

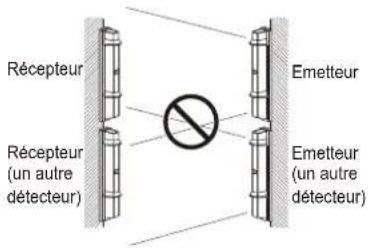

Ne pas laisser le faisceau infrarouge d'un autre modèle atteindre le récepteur.

Ne pas installer le poteau dans un endroit où une stabilité suffisante ne peut être assurée.

Installer l'unité à une hauteur à laquelle un objet peut être détecté sans faute.

Ne pas installer l'unité dans un lieu où des arbres, des feuilles ou d'autres objets peuvent bloquer le faisceau.

La taille du poteau doit être de 34 - 48 mm ( 1,34 pouces - 1,89 pouces).

Ne pas installer le récepteur dans un emplacement exposé directement au soleil.

[Récepteur]

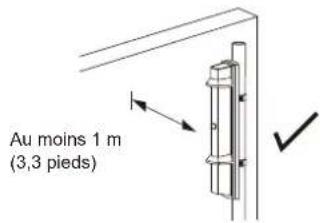

Installer l'unité à plus de 1 m (3,3 pieds) du mur ou de la clôture parallèle au faisceau.

Récepteur Récepteur (un autre détecteur) Emetteur Emetteur (un autre détecteur)

Emetteur Récepteur

Au moins 1 m (3,3 pieds)

Ce symbole indique l'interdiction.

Ce symbole indique la recommandation.

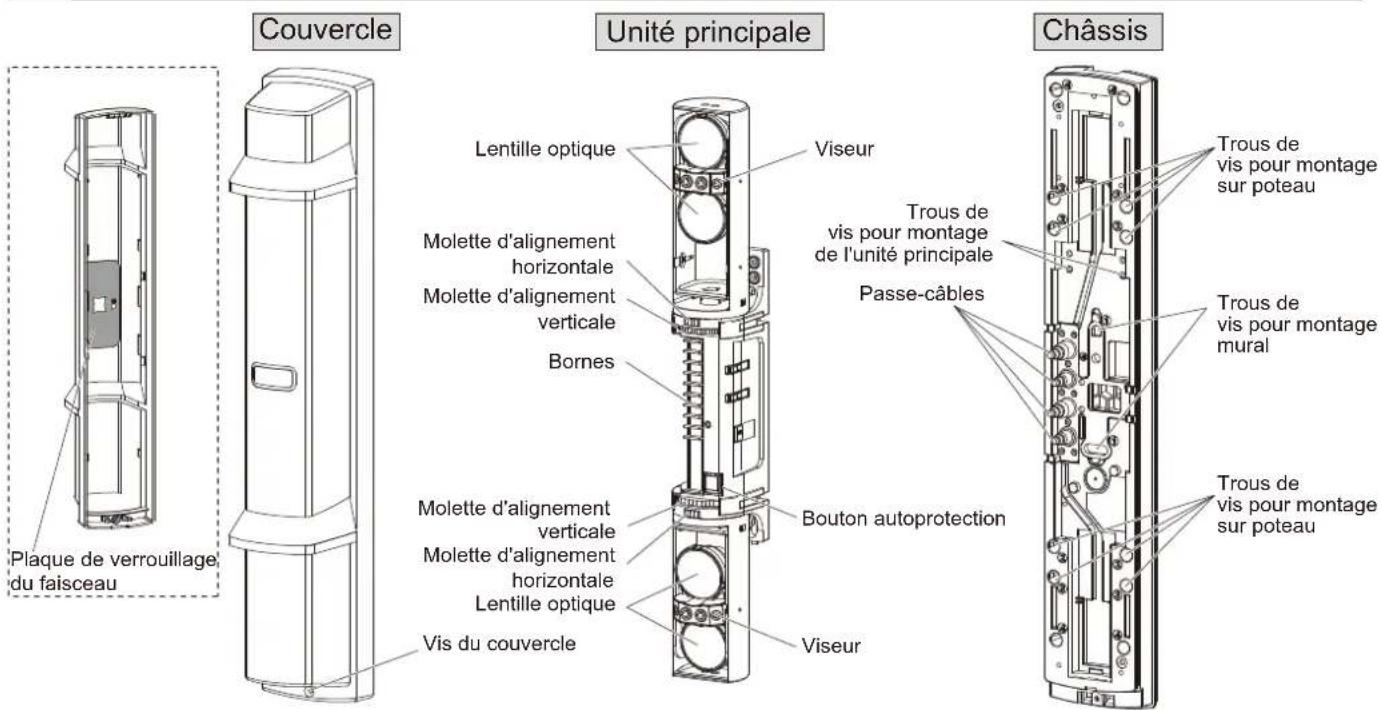

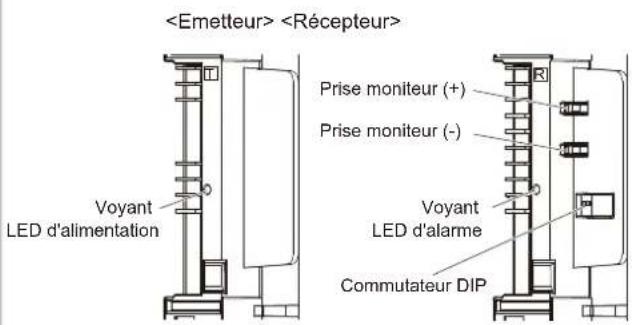

1-3 IDENTIFICATION DES PIECES

Couvercle Plaque de verrouillage du faisceau Unité principale Lentille optique Viseur Molette d'alignement horizontale Molette d'alignement verticale Bornes Molette d'alignement verticale Molette d'alignement horizontale Lentille optique Vis du couvercle Bouton autoprotection Viseur Châssis Trous de vis pour montage sur poteau Trous de vis pour montage mural Trous de vis pour montage sur poteau

REGLAGES >> ACCESSOIRES >>

Voyant LED d'alimentation Prise moniteur (+) Prise moniteur (-) Voyant LED d'alarme Commutateur DIP

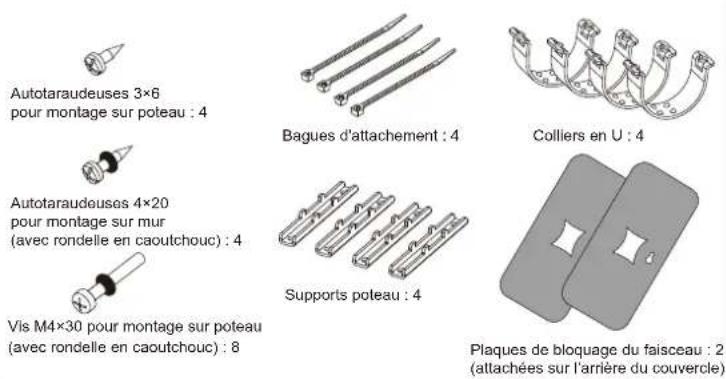

Autotaraudeuses 3×6 pour montage sur poteau : 4 Autotaraudeuses 4×20 pour montage sur mur (avec rondelle en caoutchouc) : 4 Vis M4×30 pour montage sur poteau (avec rondelle en caoutchouc) : 8 Bagues d'attachement : 4 Supports poteau : 4 Colliers en U : 4 Plaques de bloquage du faisceau : 2 (attachées sur l'arrière du couvercle)

2 INSTALLATION

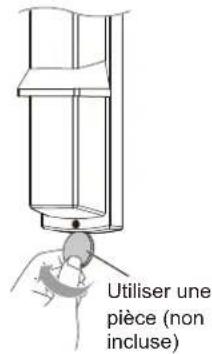

2-1 DETACHEMENT

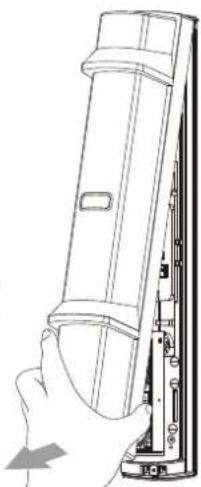

1 Enlever le couvercle.

① Desserrer la vis de fixation du couvercle.

Utiliser une pièce (non incluse)

② La tourner légèrement.

2 Enlever l'unité principale du châssis.

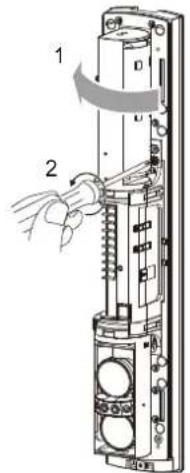

① Tourner l'unité optique de 90 degrés et desserrer les vis (des deux côtés).

4 3

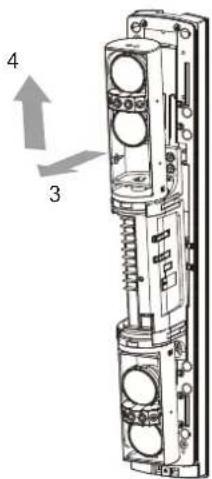

② Tirer la partie supérieure de l'unité principale, la soulever et la retirer.

⚠ Attention

Ne pas placer l'unité principale dans un endroit où elle serait exposée à la lumière du soleil directement. Cela risquerait d'endommager le produit.

2-2 CABLAGE

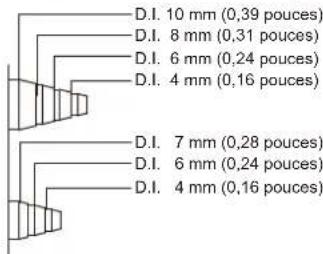

1 Préparer le passe-câbles

Couper le passe-câble au bon endroit, en fonction diamètre du câble. Utiliser le passe-câble à couvercle pour recouvrir le trou dans lequel le câble ne passera pas. D.I. 10 mm (0,39 pouces)

(D.I. : diamètre intérieur)

D.I. 10 mm (0,39 pouces) D.I. 8 mm (0,31 pouces) D.I. 6 mm (0,24 pouces) D.I. 4 mm (0,16 pouces) D.I. 7 mm (0,28 pouces) D.I. 6 mm (0,24 pouces) D.I. 4 mm (0,16 pouces)

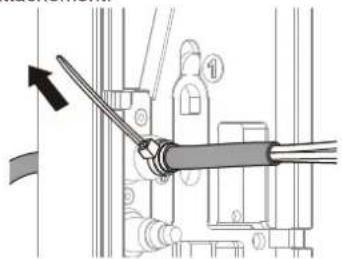

2 Enfiler le câble

① Couper le passe-câbles en fonction de la taille du câble.

② Passer le câble au travers du passe-câbles.

③ Resserrer le câble à l'aide de la bague d'attachement.

qui dépasse.

⑤ Connecter aux bornes. Couper la partie de

Voir la section « BORNE » en page 16 pour effectuer les connections sur les bornes et voir à la section « ALIGNEMENT OPTIQUE » en page 20 pour effectuer un alignement bénéficiant d'un niveau maximal de réception de lumière.

Attention

Ne pas dépasser la tension ou le courant nominale spécifié pour une des bornes pendant l'installation. Cela pourrait causer un incendie ou endommager le dispositif.

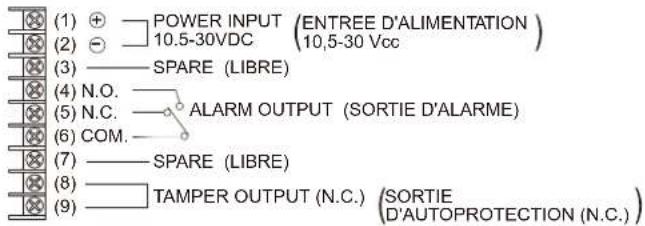

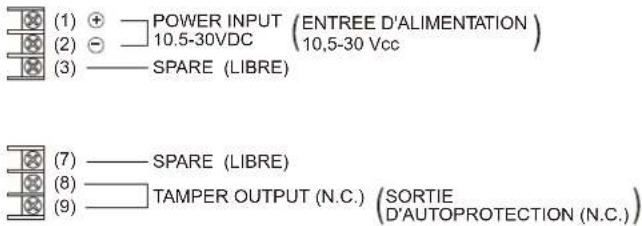

2-3 BORNE

(1) + POWER INPUT (ENTREE D'ALIMENTATION) (2) - 10.5-30VDC (10,5-30 Vcc) (3) SPARE (LIBRE) (7) SPARE (LIBRE) (8) TAMPER OUTPUT (N.C.) (SORTIE (9) D'AUTOPROTECTION (N.C.

(1) + POWER INPUT (ENTREE D'ALIMENTATION) (2) ⊖ 10.5-30VDC (10,5-30 Vcc) (3) — SPARE (LIBRE) (4) N.O. (5) N.C. — ALARM OUTPUT (SORTIE D'ALARME) (6) COM. (7) — SPARE (LIBRE) (8) — TAMPER OUTPUT (N.C.) (SORTIE (9) — D'AUTOPROTECTION (N.C.

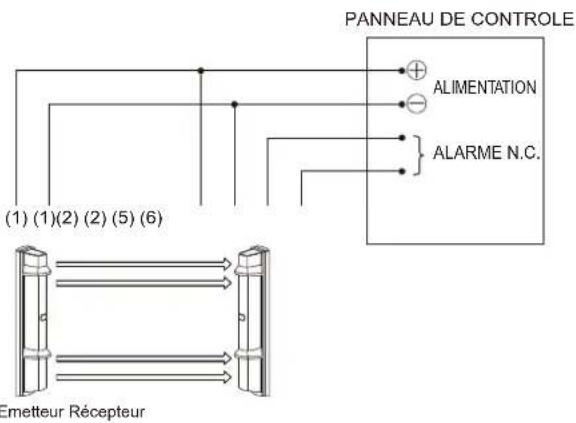

2-4 DIAGRAMME DE CABLAGE

1 1 Set

Connector l'alimentation en parallèle.

PANNEAU DE CONTROLE (1) (1)(2) (2) (5) (6) ALIMENTATION ALARME N.C. Emetteur Récepteur

Remarque>>

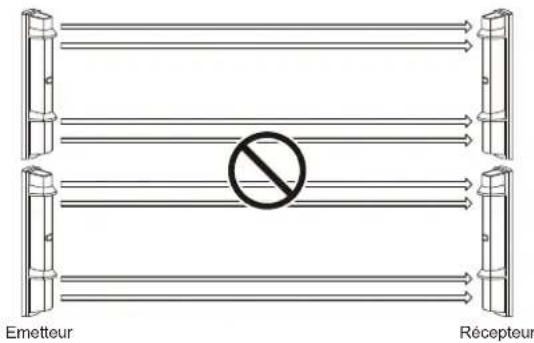

Installation de 2 sets d'empilement non disponible.

Emetteur Récepteur

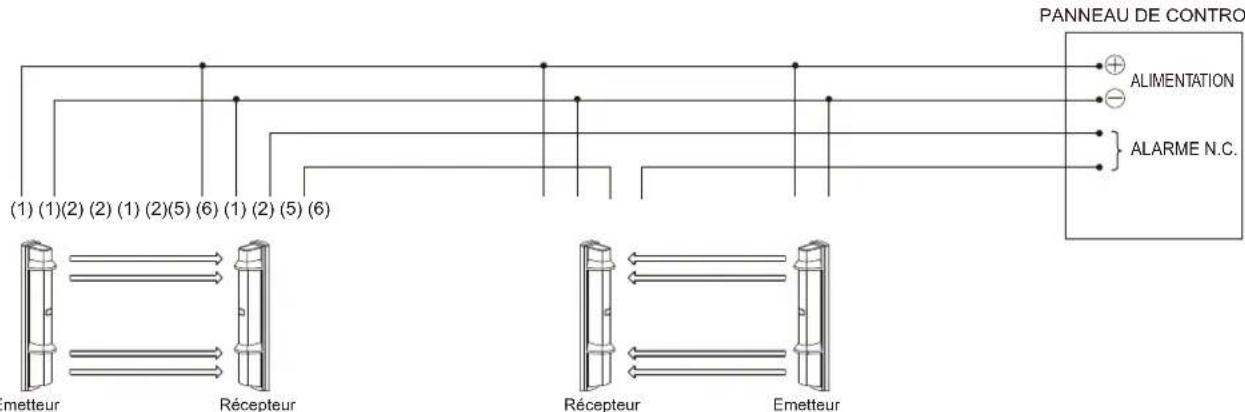

2 2 sets sur la ligne

Connector l'alimentation en parallèle. Connecter les unités en série pour une sortie d'alarme normalement fermée, et en parallèle pour une sortie normalement ouverte (le schéma ci-dessous montre un exemple de sortie d'alarme normalement fermée).

2-5 DISTANCE DE CABLAGE ENTRE L'ALIMENTATION ET LE DETECTEUR

-Assurez-vous que la distance de câblage à partir de l'alimentation ne dépasse pas le seuil prévu dans le tableau ci-dessous.
- Lors de l'utilisation de deux ou plusieurs unités sur un seul câble, la longueur maximale est obtenue en divisant la longueur du câble listée ci-dessous par le nombre d'unités utilisées.

MODELE	SL-200/350/650QN
TAILLE DES CABLES	12 Vcc	24 Vcc
0,33 mm^2 (AWG22)	400 m(1300 pieds)	2300 m(7300 pieds)
0,52 mm^2 (AWG20)	600 m(2000 pieds)	3600 m(12000 pieds)
0,83 mm^2 (AWG18)	1000 m(3300 pieds)	5800 m(19000 pieds)
1,31 mm^2 (AWG16)	1500 m(5000 pieds)	9200 m(30000 pieds)

2-6 MONTAGE MURAL

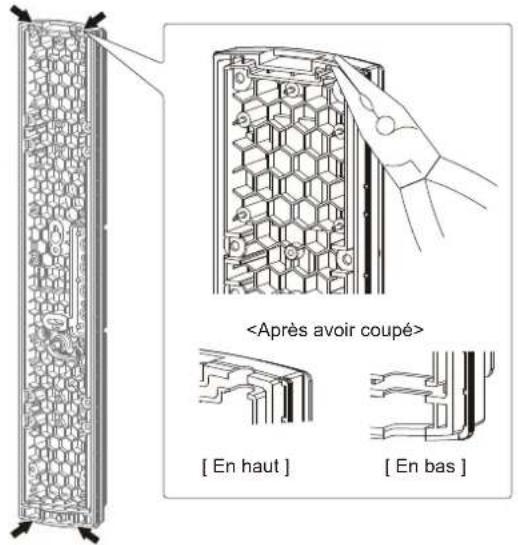

1 Ouvrir le trou de câblage sur le dessus de l'unité principale avec une pince comme indiqué.

[ En haut ] [ En bas ]

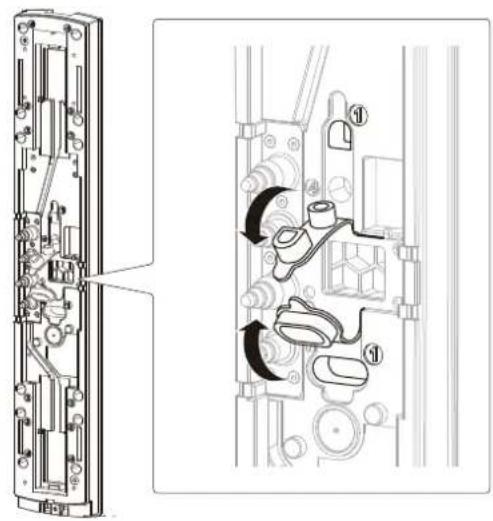

2 Enlever la protection étanche (x2) marquée d'un «①» au centre du châssis.

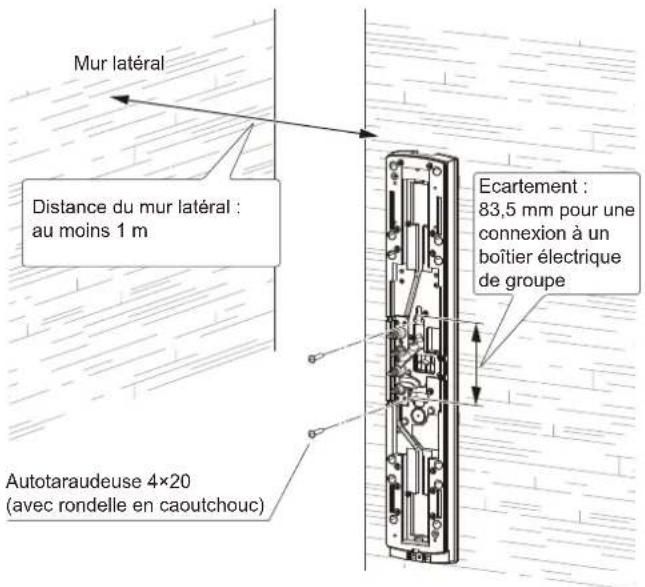

3 Monter le châssis sur le mur.

Mur latéral Distance du mur latéral : au moins 1 m Ecartement : 83,5 mm pour une connexion à un boîtier électrique de groupe Autotaraudeuse 4×20 (avec rondelle en caoutchouc)

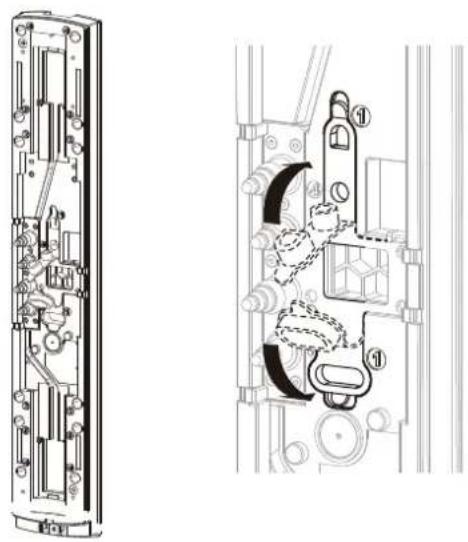

4 Remettre la protection étanche à sa place.

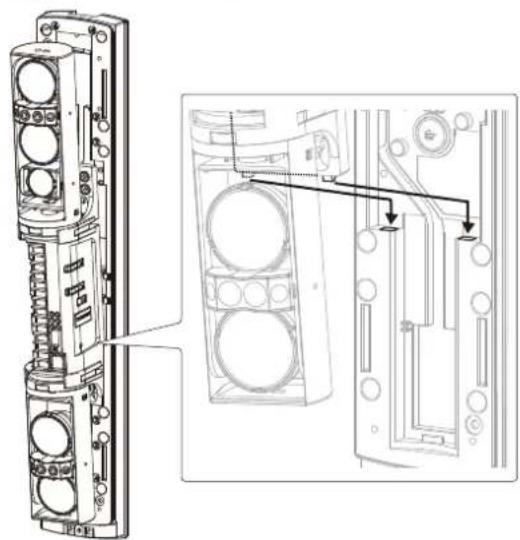

5 Fixer l'unité principale.

① Insérer la partie inférieure, puis pousser la partie supérieure dans le châssis.

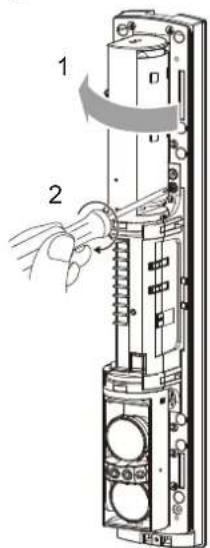

② Tourner l'unité optique de 90 degrés et resserrer les vis (des deux côtés).

6
Monter le couvercle et vérifier le fonctionnement.

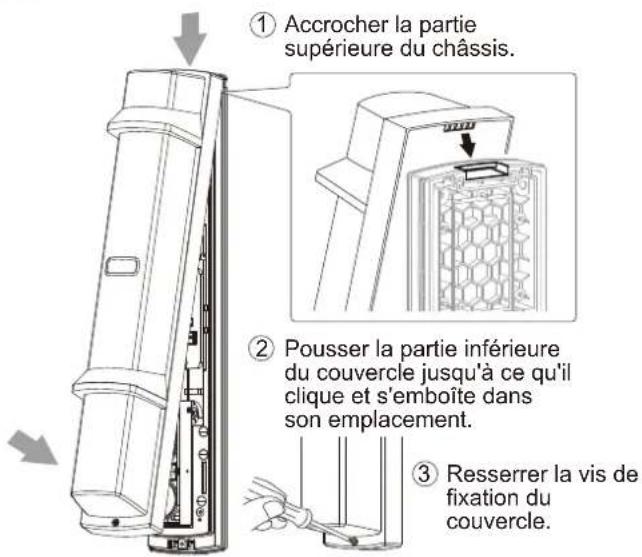

① Accrocher la partie supérieure du châssis. ② Pousser la partie inférieure du couvercle jusqu'à ce qu'il clique et s'emboîte dans son emplacement. ③ Resserrer la vis de fixation du couvercle.

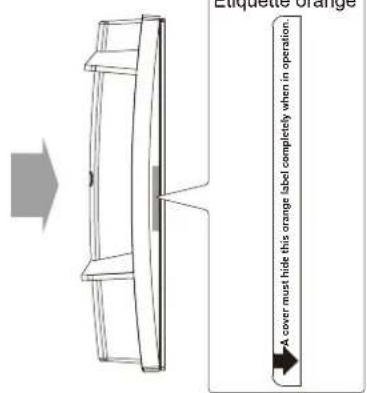

Remarque>>

Pousser la partie centrale du couvercle de sorte à cacher complètement cette étiquette orange lors du fonctionnement. Etiquette orange

Procéder aux réglages et à l'alignement optique avant de monter le couvercle.

Attention

Ne pas provoquer de contact avec l'unité optique lors du montage du couvercle. Cela risquerait de dévier l'axe optique et de provoquer un mauvais fonctionnement ; un nouveau réglage serait alors nécessaire.

2-7 MONTAGE SUR POTEAU

< Installer un détecteur >

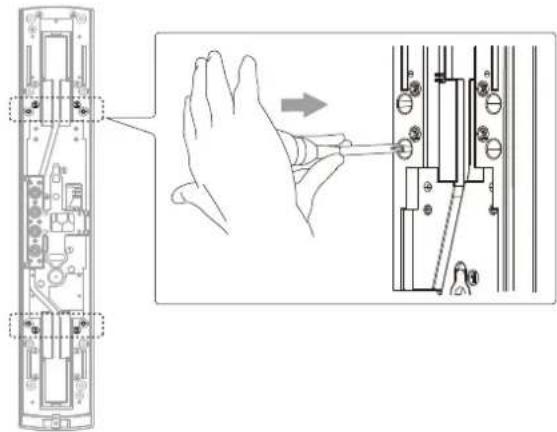

1 Avec un tournevis ou un outil similaire, percer les entrées défonçables (x4) dans le châssis comme indiqué.

- Lors du montage sur poteau d'un seul set de détecteurs, utiliser une paire d'entrées défonçables intérieures. Les entrées défonçables sont marquées d'un « ②» comme indiqué.

- Brisez le séparateur dans la direction indiquée (à l'intérieur du châssis). Rompre à partir de la direction opposée (à l'extérieur du châssis) fait un risque de générer des barbes qui grattent le câble.

⚠ Attention

Si vous ouvrez par accident une entrée défonçable non nécessaire, faites en sorte de la combler. Sans quoi l'efficacité de l'étanchéité risque d'être compromise et le produit de mal fonctionner.

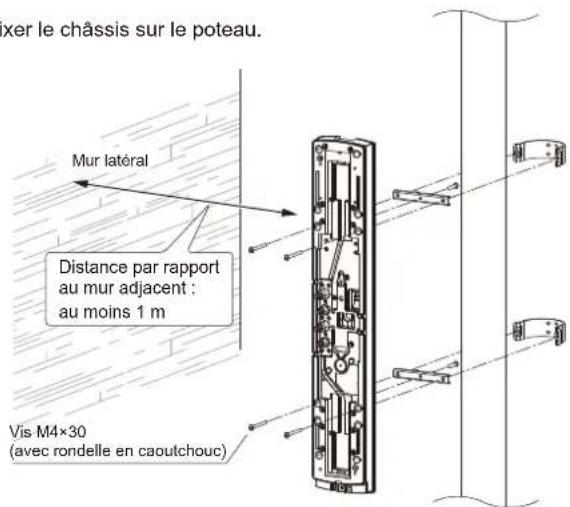

2 Fixer le châssis sur le poteau.

xer le châssis sur le poteau. Mur latéral Distance par rapport au mur adjacent : au moins 1 m Vis M4×30 (avec rondelle en caoutchouc)

Remarque>>

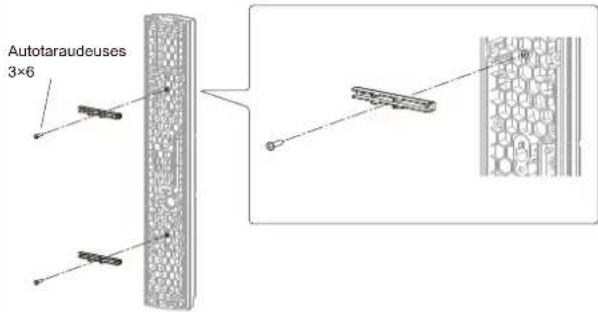

- Avant de fixer le châssis sur le poteau, attacher temporairement un point au centre du support de montage sur poteau à l'arrière du châssis.

Autotaraudeuses 3×6

3 Procéder au montage mural selon la procédure 4 à 5 de la page 17.

Procéder aux réglages et à l'alignement optique avant de monter le couvercle.

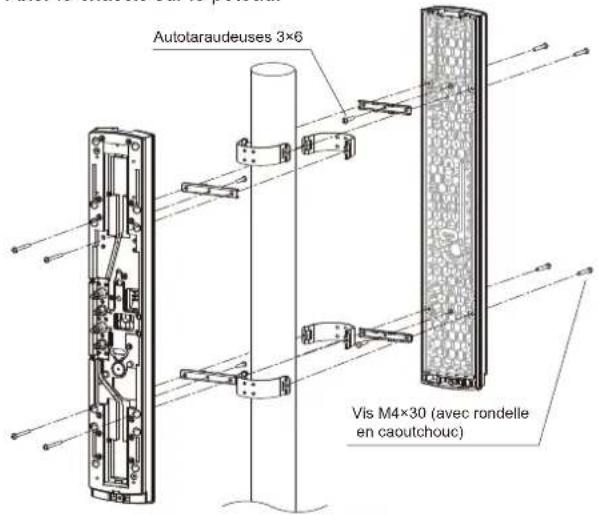

< Installer deux détecteurs en positions opposées >

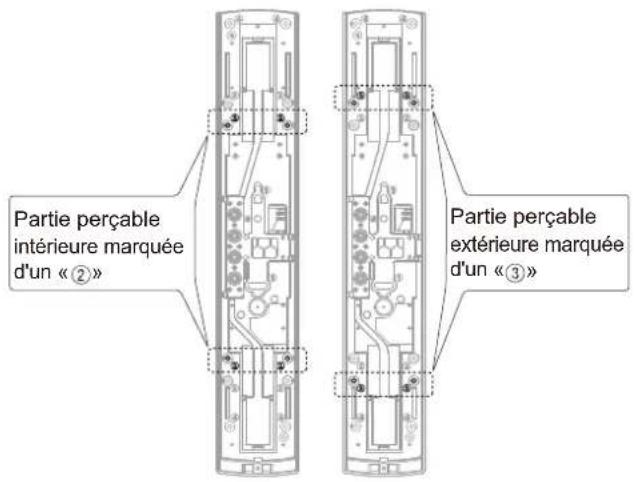

1 Avec un tournevis ou un outil similaire, percer les parties perçables (x4) dans le châssis comme indiqué.

Partie perçable intérieure marquée d'un «②» Partie perçable extérieure marquée d'un «③»

Remarque>>

- Choisir une paire différente de parties perçables. Les paires de parties perçables sont marquées d'un «②» et d'un «③».

2 Fixer le châssis sur le poteau.

Autotaraudeuses 3×6 Vis M4×30 (avec rondelle en caoutchouc)

Remarque>>

- Avant de fixer le châssis sur le poteau, attacher temporairement un point au centre du support de montage sur poteau à l'arrière du châssis. Voir la procédure 2 de .

3 Procéder au montage sur mur selon la procédure 4 à 5 de la page 17.

Procéder aux réglages et à l'alignement optique avant de monter le couvercle.

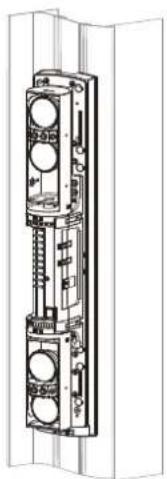

2-8 MONTAGE EN COLONNE

1 Conformément au type de l'unité principale contenue dans la colonne, installer le détecteur de la même manière que pour un montage mural ou sur un poteau.

< Montage avec le châssis > < Montage sans le châssis >

Procéder aux réglages et à l'alignement optique avant de monter le couvercle.

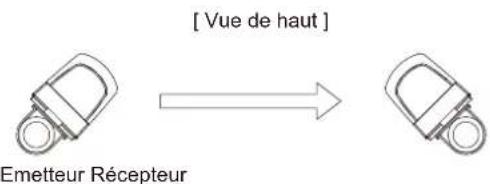

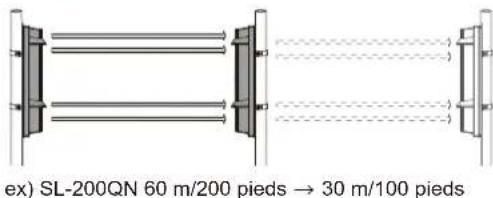

2-9 EXEMPLE DE CAS PARTICULIER DE MONTAGE

1 Éviter d'installer l'émetteur et le récepteur en face l'un de l'autre à travers le coin du couvercle.

[Vue de haut] Emetteur Récepteur

2 En cas d'installation de cette sorte, la portée de détection maximale doit être la moitié de la portée de détection originelle (Ceci afin de compenser l'atténuation du faisceau par le coin du couvercle).

ex) SL-200QN 60 m/200 pieds → 30 m/100 pieds

3 REGLAGES

3-1 REGLAGE DE L'INTERRUPTION DU FAISCEAU

Le réglage d'usine est de 50 ms pour un fonctionnement normal. Selon la vitesse d'une cible supposée, choisissez un réglage spécifique parmi 4. Régler les interrupteurs du réglage de l'interruption de faisceau du récepteur selon la vitesse de l'objet à détecter.

Commutateur DIP (Récepteur)	ON	ON[2Y02]	ON	ON[2267]
Temps de coupure	Course(50 ms)	Jogging(100 ms)	Marche(250 ms)	Mouvement lent(500 ms)

4 ALIGNEMENT OPTIQUE

4-1 ALIGNEMENT OPTIQUE POUR FAISCEAU HAUT ET BAS

L'alignement optique est un réglage important pour augmenter la fiabilité. Suivez bien les étapes de réglage 1 à 5 décrites ci-dessous pour obtenir le niveau de sortie maximum du jack de surveillance.

< Angle d'alignement horizontal > < Angle d'alignement vertical > [VUE DE HAUT] [VUE DE COTE]

90° 90°

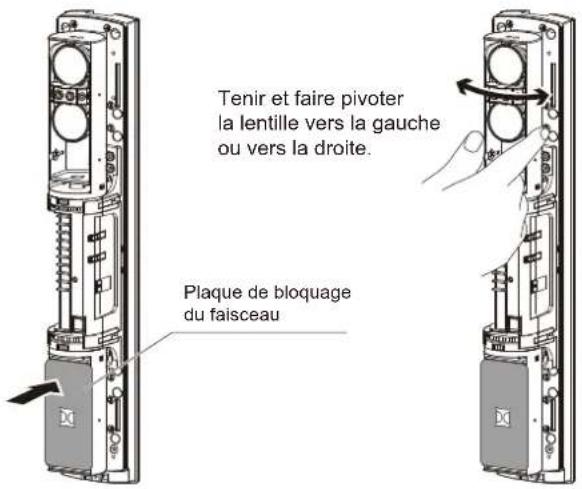

1 Procéder à un réglage approximatif de l'angle horizontal.

Tenir et faire pivoter la lentille vers la gauche ou vers la droite. Plaque de bloquage du faisceau

Remarque>>

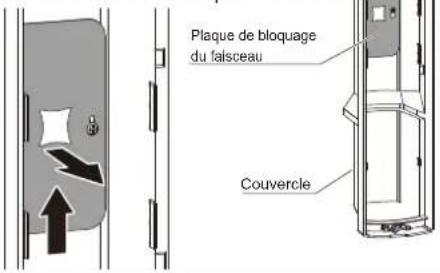

• Installer la plaque de bloquage du faisceau sur l'unité inférieure et commencer ensuite l'alignement de l'unité supérieure.
• La plaque de bloquage du faisceau est attachée sur l'arrière du couvercle.
• Remettre la plaque de bloquage du faisceau sur le couvercle après utilisation.

Plaque de bloquage du faisceau Couvercle

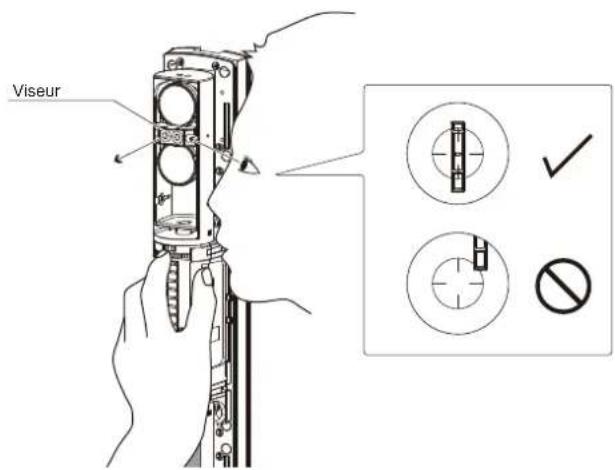

2 Regarder dans le viseur et procéder à un alignement plus précis des angles horizontaux et verticaux à l'aide de la molette d'alignement.

Viseur

Remarque>>

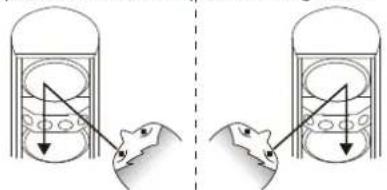

< Comment regarder dans le viseur >

Depuis le côté droit Depuis le côté gauche

Oeil gauche Oe|I droit

Remarque>>

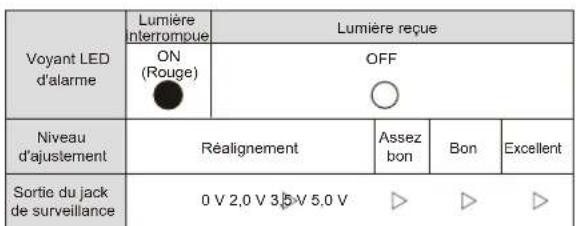

Se référer au le diagramme ci-dessous et procéder à un alignement précis pour l'alignement horizontal et vertical.

Tourner la petite molette pour l'alignement horizontal.

Tourner la grande molette pour l'alignement vertical.
- Dans le sens des aiguilles d'une montre : vers le haut
- Dans le sens inverse des aiguilles d'une montre : vers le bas

Avertissement

Ne pas regarder de fortes sources de lumière telles que la lumière du soleil à travers le viseur.

⚠ Attention

Ne pas toucher la lentille pendant l'adjustement optique.

3 Après l'alignement avec le viseur, faire l'alignement avec le voltmètre pour un alignement optique plus précis.

Régler la gamme du voltmètre sur 5 à 10 Vcc.

Après vérification du niveau de réception de l'axe optique au moyen du voyant LED de niveau, faire un réglage précis pour l'émetteur et le récepteur avec le voltmètre jusqu'à atteindre le niveau de sortie « Excellent ».

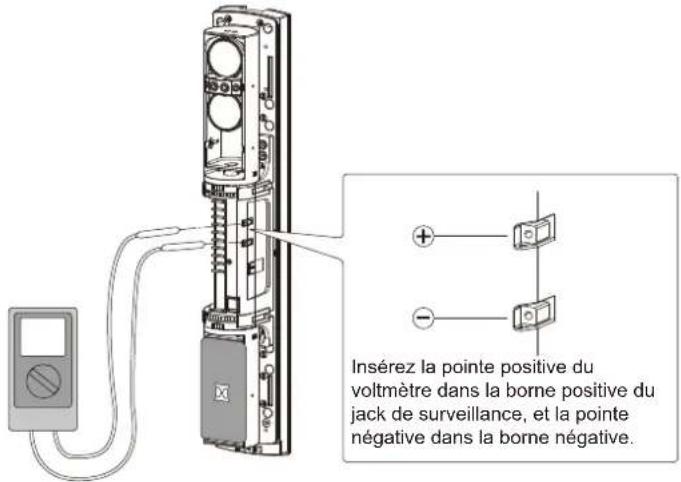

Insérez la pointe positive du voltmètre dans la borne positive du jack de surveillance, et la pointe négative dans la borne négative.

4

Récepteur Voyant LED d'alarme Alarm

Voyant LED d'alarme Lumière nterrompue ON (Rouge) OFF Niveau d'ajustement Réalignement Assez bon Bon Excellent Sortie du jack de surveillance 0 V 2,0 V 3,5 V 5,0 V ▷ ▷ ▷

Remarque>> Voyant LED d'alimentation de l'émetteur n'est pas coupée, lorsque le couvercle est fermé. (C'est à dire le bouton autoprotection est enfoncée.)

⚠ Attention

Assurez-vous de réaliser réglage précis pour obtenir le niveau maximum de sortie du point de test.

5 Procéder aux réglages 1 à 4 pour l'unité inférieure également.

5 VERIFICATION DU FONCTIONNEMENT

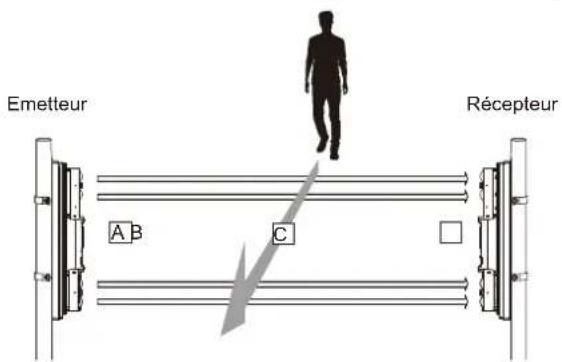

Faites un test de marche pour vérifier que le voyant LED d'alarme sur le récepteur s'allume quand le piéton passe dans le faisceau. Bien faire le test de marche (pour bloquer le faisceau infrarouge) sur les trois points suivants :

A En face de l'émetteur
B En face du récepteur
© À mi-chemin entre l'émetteur et le récepteur

Le détecteur est correctement installé lorsque la LED pour sortie d'alarme s'allume pendant le test de marche aux trois points différents.

Remarque>>

Faire un test de marche une fois par an au moins.

Emetteur Récepteur A B C

6-1 APPAREIL DE CHAUFFAGE HU-3 (OPTION)

Grâce à l'effet de chauffage, l'unité risque moins de geler. Le HU-3 peut être monté sur la partie supérieure et inférieure de l'unité. Pour utiliser le HU-3, utiliser une alimentation de 24 V.

< Méthode de montage >

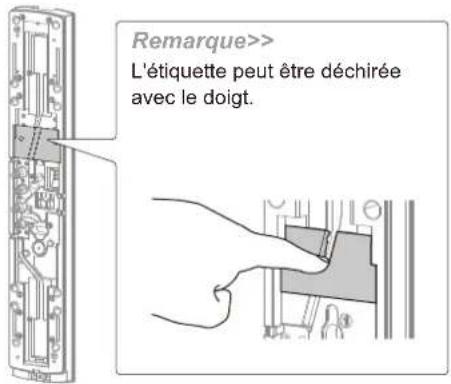

1 Déchirer la rainure pour câble de l'étiquette collée sur le châssis, comme indiqué ci-dessous.

Remarque>> L'étiquette peut être déchirée avec le doigt.

2 Insérer le HU-3 dans le châssis.

Remarque>> • Insérer le bout du HU-3 dans le crochet du châssis pour monter le HU-3. • Ajuster la position de l'encoche centrale placée de chaque côté de HU-3. • Ne pas monter le HU-3 face vers le bas. Attention Ne pas brancher le HU-3 à l'unité principale. Cela pourrait provoquer des dysfonctionnements.

3 Diriger le câble le long de la rainure pour câble et le faire passer au travers du passe-câble.

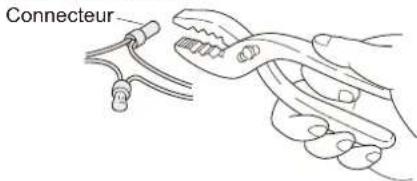

4 Lors de la connexion des câbles principaux au câblage, utiliser le connecteur inclus ou effectuer une soudure. Insérer les câbles dans le connecteur et resserrer les connexions avec des pinces.

Connecteur

Remarque>>

Assurez-vous que la distance de câblage à partir de l'alimentation ne dépasse pas le seuil prévu dans le tableau sur la droite. Lors de l'utilisation de deux ou plus unités sur un seul câble, la longueur maximale est obtenue en divisant la longueur du câble listée ci-dessous par le nombre d'unités utilisées.

Distance de câblage à partir de l'alimentation
Taille des câbles Alimentation : 24 Vca/cc
0,83 mm2 (AWG18)	300 m (1000 pieds)
1,31 mm2 (AWG16)	500 m (1700 pieds)
2,09 mm2 (AWG14)	800 m (2600 pieds)

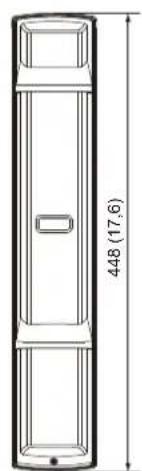

7 DIMENSIONS

448(17,6)

PROBLEME CAUSE	POSSIBLE ACTION CORRECTRICE
Le voyant LED n'est pas allumé.(Emetteur : lors d'un fonctionnement normal.)(Récepteur : faisceau interrompu.)	Tension d'alimentation inappropriée.	Vérifier la tension et assurez-vous qu'elle est comprise entre 10,5 et 30 Vcc.
	Distance de câblage ou diamètre de câble inapproprié.	Voir « 2-5 DISTANCE DE CABLAGE ENTRE L'ALIMENTATION ET LE DETECTEUR » en page 16 et vérifier la distance de câblage.
Le voyant LED « ALARME » ne s'allume pas même lorsque le faisceau est bloqué.	Réverbération du faisceau sur le sol ou sur le mur.	Voir « 4-1 ALIGNEMENT OPTIQUE » en page 20 pour refaire l'alignement.
	Le faisceau n'a pas été bloqué.	Bloquer les quatre faisceaux en même temps.
Le faisceau est bloqué, le voyant LED « ALARME » s'allume mais l'alarme ne s'active pas.	La ligne de signal a subit un court-circuit.	Vérifier le câblage.
	Le contact de l'alarme a été soudé.	Réparation requise. Prendre contact avec le vendeur ou avec notre entreprise.
L'alarme s'active même lorsque le faisceau n'est pas bloqué.	La période d'interruption est trop courte.	Voir « 3-1 REGLAGE DE L'INTERRUPTION DU FAISCEAU » en page 20 pour définir une période d'interruption appropriée.
	La surface du couvercle de l'émetteur/du récepteur a été salie.	Nettoyer le couvercle (essuyer le couvercle avec un chiffon doux imbibé de détergent neutre dilué dans l'eau).
	L'alignement optique n'a pas été réalisé correctement.	Voir « 4-1 ALIGNEMENT OPTIQUE » en page 20 pour refaire l'alignement.
Le givre, la neige ou de fortes pluies provoquent des fausses alarmes.	L'alignement optique n'est pas optimisé.	Voir « 4-1 ALIGNEMENT OPTIQUE » en page 20 pour refaire l'alignement.
Sortie inappropriée.	Le câblage est incorrect.	Refaire un câblage correct.

9 SPECIFICATIONS

< SL-200QN, SL-350QN, SL-650QN >

Modèle		SL-200QN SL-650QNSL	-350QN
Portée maximum de détection		60 m/200 pieds 100 m/350	pieds 200 m/650 pieds
Portée maximum		600 m/2000 pieds 1000 m/350	00 pieds 2000 m/6500 pieds
Méthode de détection		Détection d'interruption des quadruples faisceaux infrarouges
Période d'interruption		Variable entre 50/100/250/500 ms(4 étapes)
Source d'alimentation		10,5 - 30 Vcc
Consommation de courant		38 mA(Emetteur : 8 mA Récepteur : 30 mA)	39 mA(Emetteur : 9 mA Récepteur : 30 mA)	40 mA(Emetteur : 10 mA Récepteur : 30 mA)
Sortie	Sortie d'alarme	Relais de forme C : 30 Vcc, 0,2 A
	Période d'alarme	2 sec (±1) (Nominal)
	Sortie autoprotection	N.C. (sortie contact) : 30 Vcc, 0,1 A. S'ouvre quand le couvercle est retiré.
Température de fonctionnement		-25°C - +60°C (-13°F - 140°F)
Humidité de fonctionnement		95 % (max.)
Angle d'alignement		±90 ° Horizontal, ±10 ° Vertical
Dimensions		Hauteur x Largeur x Profondeur mm (pouces) : 448 (17,6) x 79 (3,1) x 96 (3,8)
Poids		2400 g (84,78 once) (Poids total Emetteur + Récepteur, accessoires exclus)
Indice de protection IP65

< HU-3 (Option) >

Modèle HU-3
Entrée alimentation	24 Vca/cc
Consommation de courant	210 mA max. pour 1 pièce / 420 mA (max.) (Pour 1 unité)
Thermocontact	60°C (140°F)
Température de fonctionnement	-35°C - +60°C(-31°F - +140°F)
Poids	20 g (0,7 once) (Chauffage (x2))
Lot	Chauffage (x2), Connecteur (x4), agent imperméable

Remarque

Ces appareils sont conçus pour détecter un intrus et pour actionner un panneau de contrôle d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d'une intrusion.

Les spécifications et design sont sujets à modifications sans information préalable de notre part.

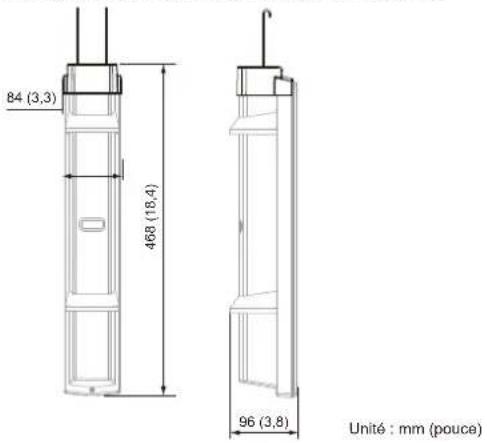

ABC-4 : Capuchon anti-oiseaux

Empêche les oiseaux et autres petits animaux de s'approcher du détecteur, afin de réduire les fausses alarmes.

Protège la partie avant du détecteur du ruissellement de la pluie et de la neige afin de maintenir la sensibilité à un état optimal.

84 (3,3) 468 (18,4) 96 (3,8) Unité : mm (pouce)

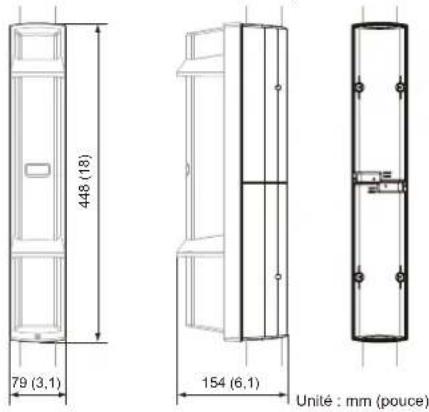

BC-4 : Couvercle arrière

Cache la partie arrière d'un détecteur monté sur poteau.

448 (18) 79 (3,1) 154 (6,1) Unité : mm (pouce)

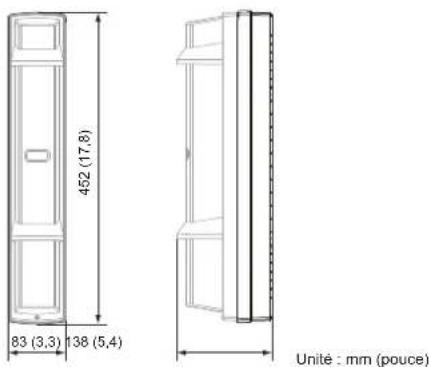

CBR-4 : Support pour montage dans un conduit

Permet le câblage dans un conduit.

(Conduit compatible : 21 mm (0,84 pouces)

452 (17,8) 83 (3,3) 138 (5,4) Unité : mm (pouce)

PSC-4 : Couvercle pour détecteur montés sur poteau dos à dos.

Cache l'interstice entre des détecteurs montés sur poteau dos à dos.

458 (18) 85 (3,3) 226-241 (8,9 9;5) Unité : mm (pouce)

BAU-4 : Unité d'alignement du faisceau

Ajuste l'axe optique automatiquement (récepteur uniquement).

(0,02) 0,6 97 (3,8) 28 (1,1) Longueur réelle 200 (7,9) Unité : mm (pouce)

■ EU & UK contact information

https://navi.optex.net/cert/contact/

OPTEX

www.optex-europe.com/fr
