Marque	Optex
Modèle	RXCDT (RXC-DT)
Type de produit	Détecteur de mouvement double technologie (infrarouge passif et micro-ondes)
Méthode de détection	Infrarouge passif + micro-ondes
Couverture	12 m x 12 m, angle de 85°
Zones de détection	78 zones
Hauteur de montage	1,5 à 2,4 m
Indicateur LED d'alarme	Commutateur ON/OFF
Période d'alarme	Environ 2,5 secondes
Sorties alarme	N.C., 28 VDC 0,2 A max.
Interrupteur antisabotage	N.C., actif quand le capot est enlevé
Sortie antisabotage	24 VDC 0,1 A max.
Sensibilité PIR	Commutateur LO/MID/HI (Basse/Moyenne/Haute)
Sensibilité micro-ondes	Commutateur LONG/SHORT
Préchauffage	Environ 60 secondes
Alimentation	9,5 à 16 VDC
Consommation électrique	12 mA (normal), 15 mA (max.) à 12 VDC
Dimensions (H x L x P)	93,4 x 61,4 x 46,0 mm
Poids	Environ 90 g (avec fixation : 110 g)
Température de fonctionnement	-20°C à +50°C
Humidité ambiante	95% max.
Immunité RF	Pas d'alarme à 10 V/m
Entretien	Nettoyer la lentille avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Interrupteur antisabotage protège contre l'ouverture du boîtier.
Pièces détachées et réparabilité	Pas de pièces détachées spécifiques. Pour toute réparation, contacter le service après-vente agréé.

FOIRE AUX QUESTIONS - RXCDT OPTEX

Comment installer le détecteur RXCDT ?

Montez le détecteur à une hauteur comprise entre 1,5 et 2,4 m. Assurez-vous que le champ de vision n'est pas obstrué. Utilisez les fixations fournies. Branchez l'alimentation (9,5 à 16 VDC) et les sorties alarme.

Quelle est la portée de détection ?

La couverture est de 12 m sur 12 m avec un angle de 85°. Le détecteur couvre 78 zones.

Comment régler la sensibilité ?

La sensibilité infrarouge (PIR) se règle via un commutateur à trois positions : LO (basse), MID (moyenne), HI (haute). La sensibilité micro-ondes se règle via un commutateur LONG/SHORT.

Quelle alimentation est nécessaire ?

L'alimentation requise est de 9,5 à 16 VDC. La consommation typique est de 12 mA (max 15 mA à 12 VDC).

Que faire en cas de fausses alarmes ?

Vérifiez que le détecteur n'est pas exposé à des sources de chaleur (radiateur, soleil) ou à des animaux. Ajustez la sensibilité PIR et micro-ondes. Assurez-vous que le champ de détection est dégagé.

Quelles sont les dimensions et le poids ?

Dimensions : 93,4 x 61,4 x 46,0 mm (HxLxP). Poids : 90 g (110 g avec la fixation).

Quelle est la température de fonctionnement ?

Le détecteur fonctionne entre -20°C et +50°C. L'humidité maximale admissible est de 95%.

Comment tester le détecteur ?

Après le préchauffage d'environ 60 secondes, marchez dans la zone de détection. La LED d'alarme (si activée) doit s'allumer. Vérifiez la sortie alarme avec un multimètre.

Le détecteur est-il protégé contre le sabotage ?

Oui, il dispose d'un interrupteur antisabotage (N.C.) qui se déclenche si le capot est retiré. La sortie antisabotage supporte 24 VDC 0,1 A max.

Comment entretenir le détecteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez périodiquement le bon fonctionnement et les connexions.

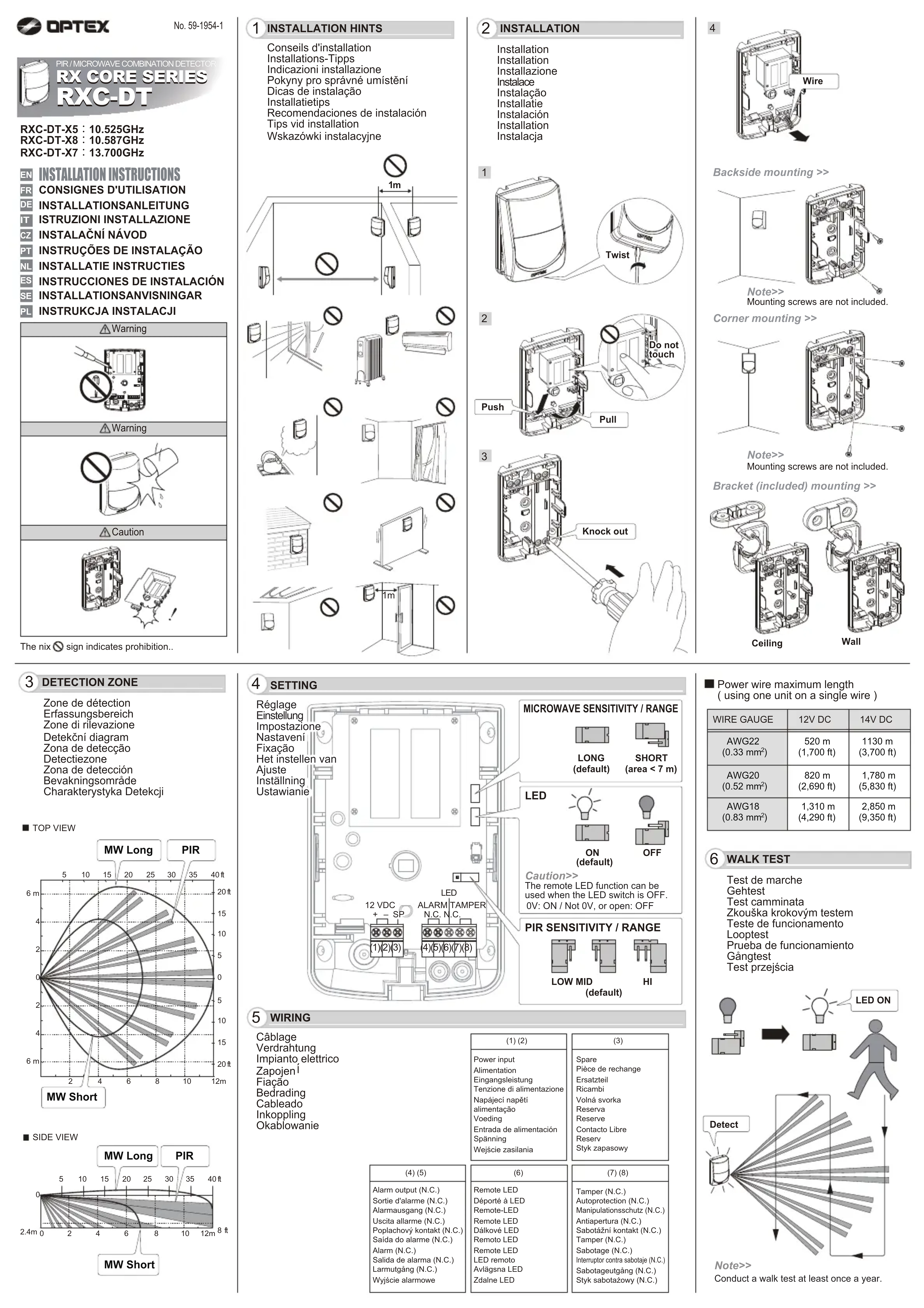

MODE D'EMPLOI RXCDT OPTEX

Conseils d'installation

Conseils d'installation

Modèle	RXC-DT
Méthode de détction	Infrarouge passif et micro-ondes
Couverture	12 m sur 12 m 85° de largeur
Zones de détction	78 zones
Hauteur de montage	Entre 1,5 et 2,4 m
Indicateur LEO pur alarme	Commutateur ON/OFF
Période d'alarme	Environ 2,5 s
Sorties alarme	N.C., 28 VDC 0,2 A max.
Interrupteur antisabotage	N.C., active quand le capot est enlevé
Sortie antisabotage	24 VDC 0,1A max.
PIR sensibilité/étendue	Commutateur LO/MID/HI (Basse/Moyen/Haute)
Micro-ondes sensibilité/étendue	Commutateur LONG/SHORT
Préchauffage	Environ 60 s
Alimentation	Entre 9,5 et 16 VDC
Circuit électrique	12 mA (normal), 15 mA (max.) à 12 VDC
Dimensions	93,4 mm X 61,4 mm x 46, 0 mm (HxLxP)
Poids	Approx. 90 g (avec fixation: 110 g)
Température de régime	Entre -20°C et +50°C
Humidité ambiente	95% max.
Inférieure en Radio-Fréquence	Pas d'alarme à 10 V/m

Model RXC-DT SE

Cet appareil est fait pour détecter les mouvements intrus et activer un panneau d'alarme.

Néant n'est qu'une partie d'un système complet, nous rejetons l'information pour tout dommage ou autres conséquences suite à une intrusion.
