Type de produit	Système d'alarme
Marque	Optex
Modèle	WXIAM
Méthode de détection	Infrarouge passif
Couverture PIR	180° de largeur
Zone PIR horizontale	14 paires
Zone PIR verticale	2 lignes
Limite de distance de détection	2,5 à 12 m (ajustement continu)
Vitesse de détection	0,3 à 2,0 m/s
Sensibilité	2,0 °C à 0,6 m/s, sélectionnable par côté
Alimentation	9,5 à 18 Vcc
Consommation de courant	23 mA max. à 12 Vcc (hors test de marche)
Période d'alarme	2,0 ± 1 sec
Période de chauffe	60 sec ou moins (LED clignote)
Sortie d'alarme (R et L)	28 Vcc, 0,1 A max, N.O. ou N.C. sélectionnable
Sortie problème	N.C., 28 Vcc, 0,1 A max
Sortie autoprotection	N.C., 28 Vcc, 0,1 A max (ouverture si couverture enlevée)
Indicateur LED	Rouge : chauffe, alarme, détection de masquage (selon modèle)
Température de fonctionnement	-30 °C à +60 °C
Humidité	95% max.
Protection IP	55
Montage	Mur, poteau (extérieur ou intérieur)
Hauteur de montage	0,8 à 1,2 m
Poids	440 g
Accessoires fournis	Vis de montage (4×20 mm) × 2, vis de blocage × 1
Fonctions principales	Détection intrusion, sorties alarme individuelles/générales, autoprotection
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Autoprotection anti-ouverture, montage sécurisé à l'aide des vis fournies

FOIRE AUX QUESTIONS - WXIAM OPTEX

Quelle est la portée de détection du détecteur WXIAM ?

La portée est réglable de façon continue de 2,5 à 12 mètres.

Comment alimenter le détecteur ?

L'alimentation doit être une tension continue de 9,5 à 18 Vcc. La consommation maximale est de 23 mA à 12 Vcc.

Quelles sont les sorties disponibles ?

Le détecteur dispose de deux sorties d'alarme (R et L) configurables en N.O. ou N.C., d'une sortie problème et d'une sortie autoprotection, toutes en 28 Vcc 0,1 A max.

À quelle hauteur monter le détecteur ?

La hauteur de montage recommandée est comprise entre 0,8 et 1,2 mètre.

Le détecteur est-il adapté à une utilisation en extérieur ?

Oui, il possède une protection IP55 et une plage de température de -30°C à +60°C, ce qui le rend adapté à l'extérieur.

Comment configurer les sorties d'alarme ?

Les sorties R et L peuvent être configurées individuellement en mode N.O. (Normalement Ouvert) ou N.C. (Normalement Fermé) à l'aide de cavaliers ou interrupteurs DIP.

Que signifie la LED rouge clignotante ?

La LED rouge clignote pendant la période de chauffe (60 secondes maximum) ou lors de la détection d'alarme. Sur certains modèles, elle indique aussi une détection de masquage.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de produits chimiques ou abrasifs.

Quelle est la sensibilité du détecteur ?

La sensibilité est de 2,0 °C à une vitesse de 0,6 m/s, et peut être sélectionnée individuellement pour chaque côté.

Est-il possible de connecter ce détecteur à un panneau d'alarme ?

Oui, les sorties d'alarme (N.O. ou N.C.) sont conçues pour être raccordées à un panneau de contrôle d'alarme standard.

MODE D'EMPLOI WXIAM OPTEX

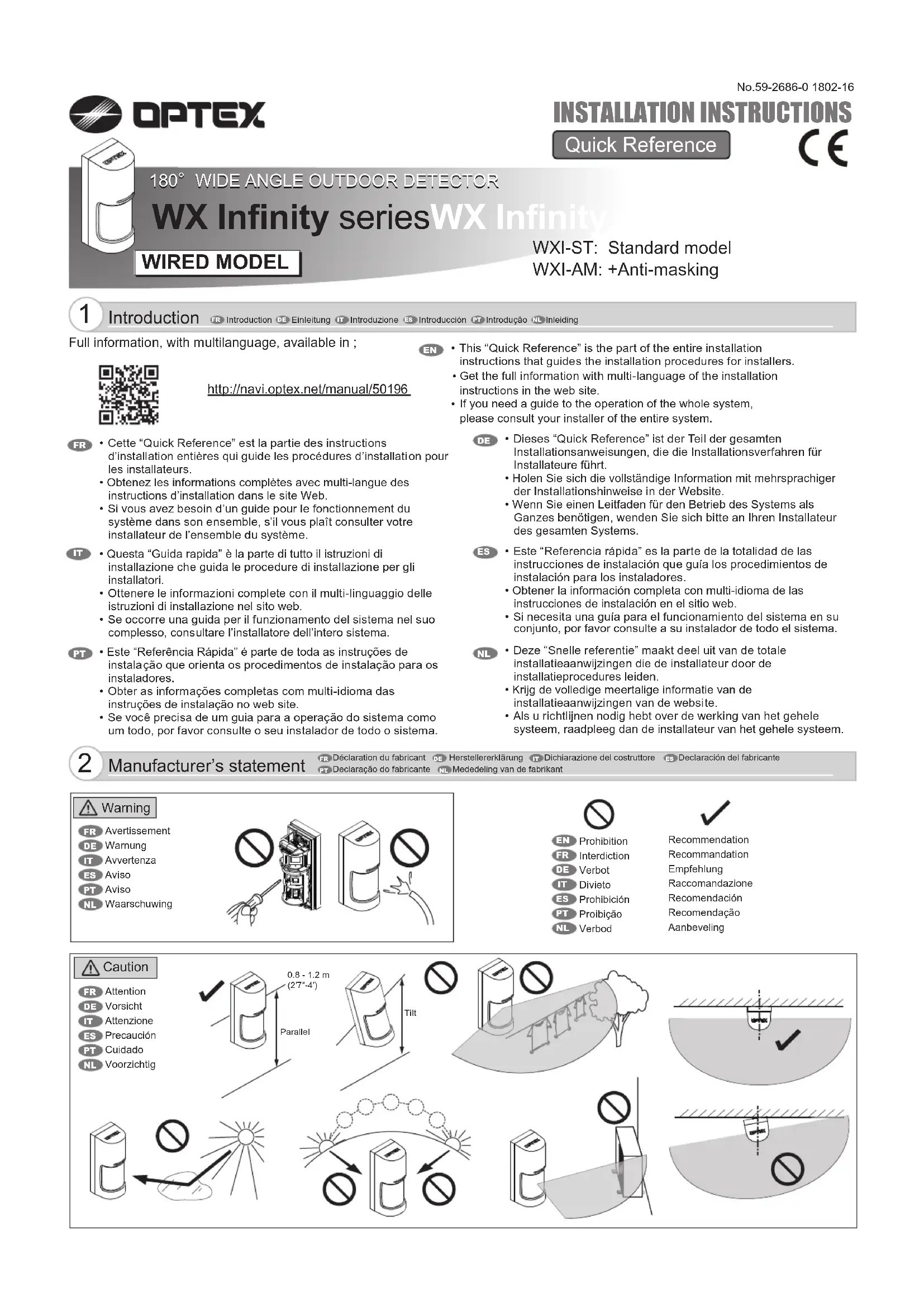

FR - Cette "Quick Reference" est la partie des instructions d'installation complètes qui guide les procédures d'installation pour les installateurs.

FR Déclaration du fabricant

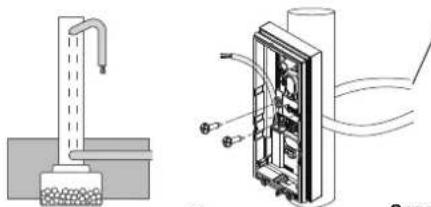

FR Montage sur poteau OE Pfostenmontage Montaggio su palo ES Montaje en poste Montagem no poste NL Paalmontage

Ruban métallique ≤ 23 mm (1 pouce) de largeur DE Metal-Band 23mm (1 Zoll) in der Breite Metal band 23 mm (1 police) di larghezza Banda de metal 23 mm (1 pulgada) de ancho Banda de metal $23 mm (1 polegada) de largura Metalen band 23 mm (1 inch) breed

Conduit d'installation

With option back box

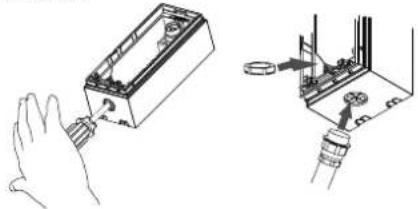

FR Installation conduit OE Conduit-Installation Installazione Conduit ES Instalación de conectores PT Instalação do conduite NL Installatie van de kabelgoten

Assemblage Assemblée DE Zusammenstellung Assemblée Assemblaggio NL Assemblage

(*)-[SP TR AL(L) COM AL(R)] TP
Alimentation	En réserve	Problème	Alarme (L)	Commun	Alarme (R)	Auto-protection

Avec le volet d'ajustement de zone

Vérifie que les lumières LED pour 2 secondes lorsqu'le objet visé est détecté.

Verofoer que les lumières LED pour 2 secondes lorsqu'el'objet visé est détecté. Controllare che le luci LED per 2 secondi quando viene rilevato Ioggetto desiderato. Comprobar que las luces LED de 2 segundos cuando se detecta el objeto pretendido. Verifique se as luzes LED para 2 segundos quando o objeto pretendido for detectado. Controleer dat de LED-lampjes gedurende 2 secon den oplichten wonneer het bedoeld voorwerp wordt waargenomen.

LED d'indication LED-Anzeige

Indicazioi LED

Modèle WXI-ST WXI-AM
Méthode de détention	Infrarouge passif
Couverture PIR	180° de largour
Zone de PIR Horizontal; 14 paires, verticale; 2 lignes
Limits de distance PIR	2,5 à 12 m (ajustement continu)
Vitesse detectable 0,3 à 2,0 m/s (1' à 67")/s
Sonsibilité	2,0 °C (3,6°F) à 0,6 m/sSélectionnable pour chaque côté individuellement
Alimentation 9,5 à 18 Vcc
Consommation de courant	21 mA max. à 12 Vcc	23 mA max. à 12 Vcc(sauf test de marche)
Période d'alarme	2,0 ±1 sec.
Période de chauffe	60 sec. ou moins (Clignote LED)
Sortie d'alarme (R)	28 Vcc 0,1 A max.[Individuel;Droit ou Général], [N.O. ou N.C.] sont sélectionnables
Sortie d'alarme (L)	28 Vcc 0,1 A max.[Individuel;Gaugue ou Général], [N.O. ou N.C.] sont sélectionnables
Sortie problème	-	N.C. 28 Vcc 0,1 A max.
Sortie autoprotection	N.C. 28 Vcc 0,1 A max.Ouvert lorsqu'el'unité couverture, principale ou base est enlevée.
Indicateur LED	LED rouge;1. Chauffe2. Alarm	LED rouge;1. Chauffe2. Alarm3. Détention de masquage(Interrupteur DIP ON ou Test de marche)
Température de fonctionnement	-30 °C à +60 °C (-22°F à +140°F)
Humidité	95% max.
Protection Internationale IP	55
Montage	Mur, poteau (extérieur, intérieur)
Hauteur de montage 0,8 à 1,2 m (27" à 4")
Poids	420 g (14,8 oz.)	440 g (15,5 oz.)
Accessories Vis de montage (4 x 20 mm) x 2, vis de blocage x 1

• Les spécifications et design sont sujets à modifications sans information préalable de notre part
• Ces appareils sont conçus pour détecter un intrus et pour actionner un panneau de contrôle d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucune dommage ou autre conséquence d'une intrusion.
