SW-1 - Capteur de porte / fenêtre OPTEX - Notice d'utilisation et mode d'emploi gratuit

Marque	OPTEX
Modèle	SW-1
Type de produit	Capteur de porte/fenêtre (contact magnétique)
Dimensions (L x l x H)	250 x 75 x 15 mm
Poids	Environ 150 g
Matériau	Acier inoxydable 304, finition mate polie
Indice de protection	IP66
Température de fonctionnement	-40 °C à +70 °C
Durée de vie mécanique	Environ 2 millions de cycles
Câble de raccordement	3 x 0,75 mm², 500 mm de long, étanche
Accessoires inclus	3 autocollants de montage
Garantie	2 ans
Fonction principale	Détection d'ouverture de porte ou fenêtre
Utilisation	Intérieur et extérieur
Installation	Fixation adhésive ou vissée (vis non fournies)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les tensions nominales (250 V~, 5 A max). Débrancher avant installation.

FOIRE AUX QUESTIONS - SW-1 OPTEX

Comment installer le capteur SW-1 ?

Fixez le capteur sur le dormant de la porte ou de la fenêtre à l'aide des autocollants fournis ou de vis (non incluses). Le câble doit être raccordé à une centrale ou un module de réception. Respectez les schémas de câblage fournis.

Le capteur SW-1 est-il compatible avec toutes les centrales d'alarme ?

Le capteur fournit un contact sec (normalement fermé ou ouvert). Il est compatible avec la plupart des centrales acceptant un contact de type NO/NC. Vérifiez la configuration de votre centrale.

Quelle est la longueur du câble ?

Le câble mesure 500 mm de long et possède 3 conducteurs de 0,75 mm². Il est étanche et adapté à une utilisation en extérieur.

Puis-je utiliser le capteur à l'extérieur ?

Oui, l'indice de protection IP66 permet une utilisation en extérieur, même sous la pluie. Évitez toutefois une immersion prolongée.

Comment entretenir le capteur SW-1 ?

Nettoyez régulièrement le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le revêtement.

Que faire si le capteur ne détecte plus l'ouverture ?

Vérifiez le câblage et les connexions. Assurez-vous que l'aimant (si présent) est correctement aligné avec le capteur. Testez avec un multimètre pour vérifier la continuité.

Le capteur nécessite-t-il une pile ?

Non, le SW-1 est un capteur filaire passif. Il ne fonctionne pas sur pile et doit être raccordé à une source d'alimentation via le câble.

Quelles sont les dimensions exactes du capteur ?

Le boîtier mesure 250 mm de long, 75 mm de large et 15 mm de hauteur. Le câble sort du bas et mesure 500 mm.

Où télécharger la notice complète ?

La notice au format PDF est disponible gratuitement sur notre site notice-facile.com. Vous pouvez également demander une traduction par email.

Quelle est la durée de vie du capteur ?

La durée de vie mécanique est d'environ 2 millions de cycles de commutation, soit plusieurs années d'utilisation normale.

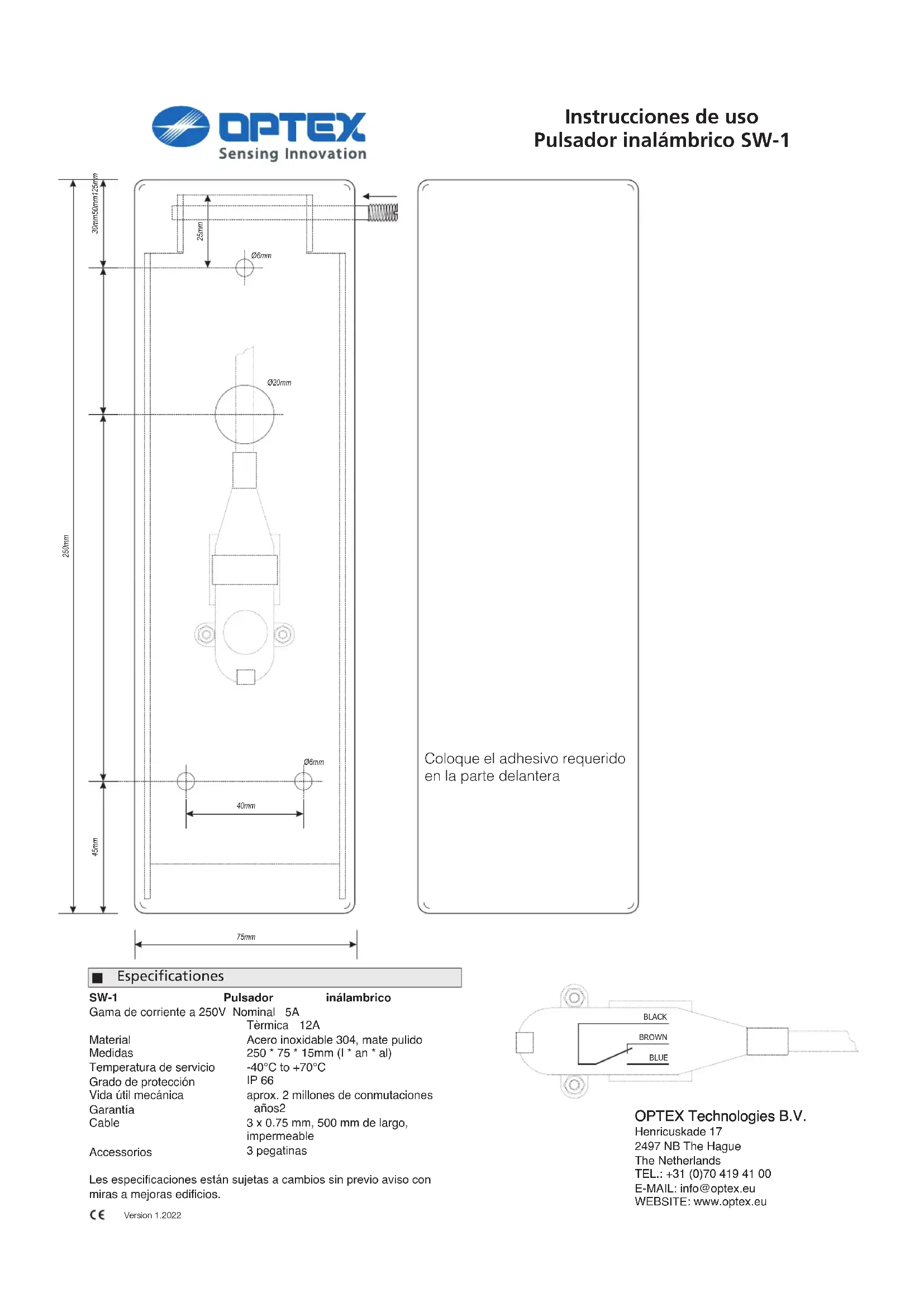

MODE D'EMPLOI SW-1 OPTEX

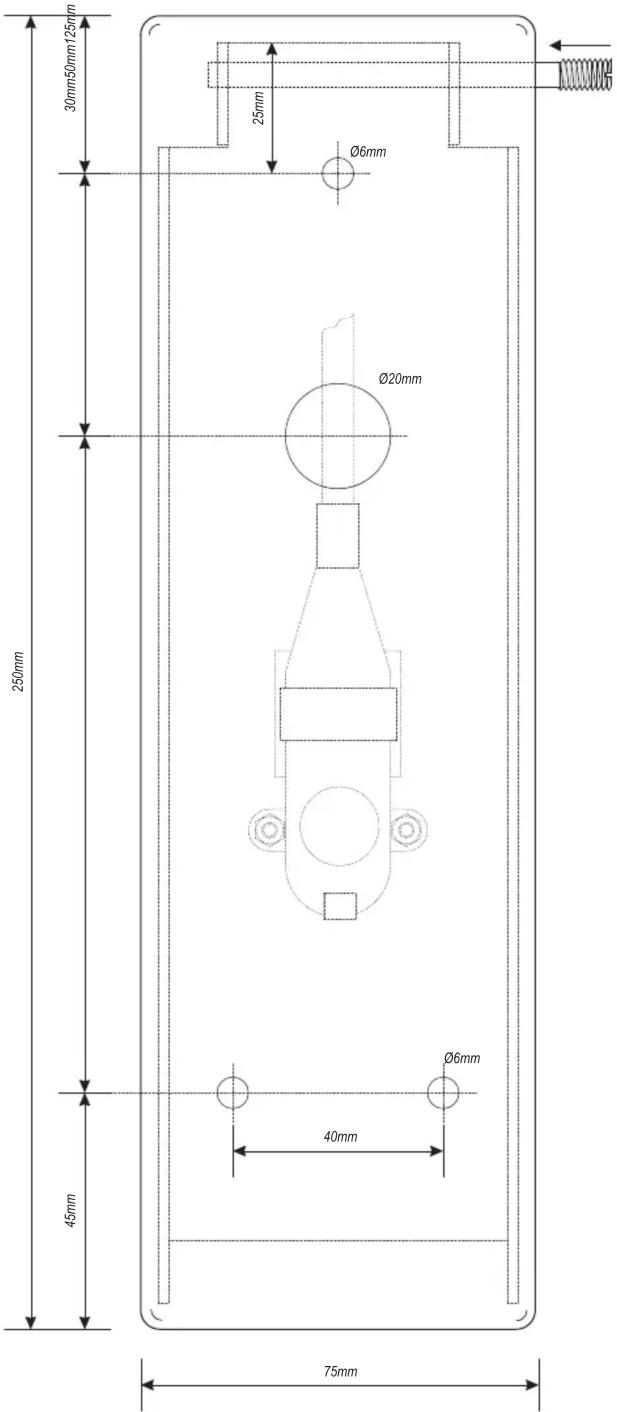

30mm50mm125mm 25mm Ø6mm Ø20mm 45mm 40mm Ø6mm 75mm

Coloque el adhesivo requerido en la parte delantera

■ Especifications

SW-1

Pulsador

inálambrico

Gama de corriente a 250V Nominal 5A

Tèrmica 12A

Material

Acero inoxidable 304, mate pulido

Medidas

250 * 75 * 15mm (I * an * al)

Temperatura de servicio

-40°C to +70°C

Grado de protección

IP 66

Vida útil mecánica

aprox. 2 millones de conmutaciones

Garantía

años2

Cable

3 x 0.75 mm, 500 mm de largo,

impermeable

Accessorios

3 pegatinas

Les especificaciones están sujetas a cambios sin previo aviso con miras a mejoras edificios.

BLACK BROWN BLUE

OPTEX Technologies B.V.

Henricuskade 17

2497 NB The Hague

The Netherlands

TEL.: [phone]

E-MAIL: [e-mail]

WEBSITE: www.optex.eu

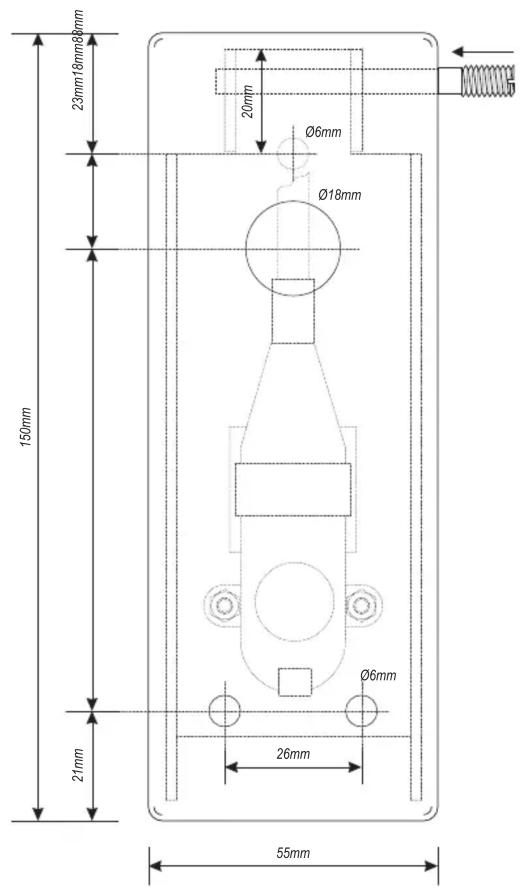

23mm18mm68mm 20mm Ø6mm Ø18mm 150mm 21mm Ø6mm 26mm 55mm

Coloque el adhesivo requerido en la parte delantera

■ Especifications

SW-2

Pulsador

inálambrico

Gama de corriente a 250V Nominal 5A

Tèrmica 12A

Material Acero inoxidable 304, mate pulido

Medidas 150 * 55 * 15mm (I * an * al)

Temperatura de servicio -40°C to +70°C

Grado de protección IP 66

Vida útil mecánica aprox. 2 millones de conmutaciones

Garantía años2

Cable 3 x 0.75 mm, 500 mm de largo,

impermeable

Accessorios 3 pegatinas

Les especificaciones están sujetas a cambios sin previo aviso con miras a mejoras edificios.

BLACK BROWN BLUE

OPTEX Technologies B.V.

Henricuskade 17

2497 NB The Hague

The Netherlands

TEL.: [phone]

E-MAIL: [e-mail]

WEBSITE: www.optex.eu
