Caractéristiques techniques	Moniteur AG Neovo LH-2703, écran LCD 27 pouces, résolution 1920 x 1080 pixels, temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1, angle de vue 178°.
Utilisation	Idéal pour le travail de bureau, la navigation internet et le visionnage de vidéos. Compatible avec les systèmes Windows et Mac.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux et sec. Éviter les produits chimiques agressifs. En cas de panne, contacter un service après-vente agréé.
Sécurité	Respecter les consignes de sécurité lors de l'installation. Ne pas exposer à l'humidité. Utiliser uniquement l'alimentation fournie.
Informations générales	Garantie de 3 ans, poids 6.5 kg, dimensions 61.2 x 46.4 x 23.5 cm avec support.

FOIRE AUX QUESTIONS - LH-2703 AG Neovo

Comment connecter le moniteur AG Neovo LH-2703 à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Branchez une extrémité du câble au port correspondant sur le moniteur et l'autre extrémité à votre ordinateur.

Que faire si l'écran du moniteur reste noir ?

Vérifiez que le moniteur est allumé et que le câble est correctement connecté. Essayez de changer de source d'entrée à l'aide du bouton de menu sur le moniteur.

Comment ajuster la luminosité et le contraste de mon moniteur AG Neovo LH-2703 ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton MENU situé sur le moniteur. Naviguez jusqu'aux options de luminosité et de contraste pour les ajuster selon vos préférences.

Mon moniteur AG Neovo LH-2703 ne s'allume pas, que faire ?

Assurez-vous que le câble d'alimentation est bien connecté et que la prise électrique fonctionne. Essayez un autre câble d'alimentation si possible.

Comment réinitialiser les paramètres d'usine du moniteur ?

Accédez au menu OSD, sélectionnez 'Paramètres', puis choisissez 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix.

Le moniteur affiche des couleurs incorrectes, comment résoudre ce problème ?

Vérifiez que le câble est bien connecté. Accédez au menu OSD et ajustez les paramètres de couleur. Si le problème persiste, essayez de changer la source d'entrée ou de tester avec un autre appareil.

Où puis-je trouver les pilotes pour le moniteur AG Neovo LH-2703 ?

Les pilotes peuvent être téléchargés depuis le site officiel d'AG Neovo dans la section support ou téléchargements pour votre modèle de moniteur.

Le son du moniteur ne fonctionne pas, que faire ?

Vérifiez que le volume du moniteur est activé et réglé correctement. Assurez-vous que le câble audio est correctement connecté si vous utilisez un haut-parleur externe.

Quelle est la garantie du moniteur AG Neovo LH-2703 ?

La garantie standard pour le moniteur AG Neovo LH-2703 est généralement de 3 ans à partir de la date d'achat. Veuillez consulter le manuel ou le site web d'AG Neovo pour plus de détails.

Comment nettoyer l'écran de mon moniteur AG Neovo LH-2703 ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits contenant de l'alcool ou des solvants.

Le moniteur clignote, que dois-je faire ?

Vérifiez si le câble de connexion est endommagé ou mal branché. Testez le moniteur avec un autre ordinateur ou appareil pour isoler le problème.

MODE D'EMPLOI LH-2703 AG Neovo

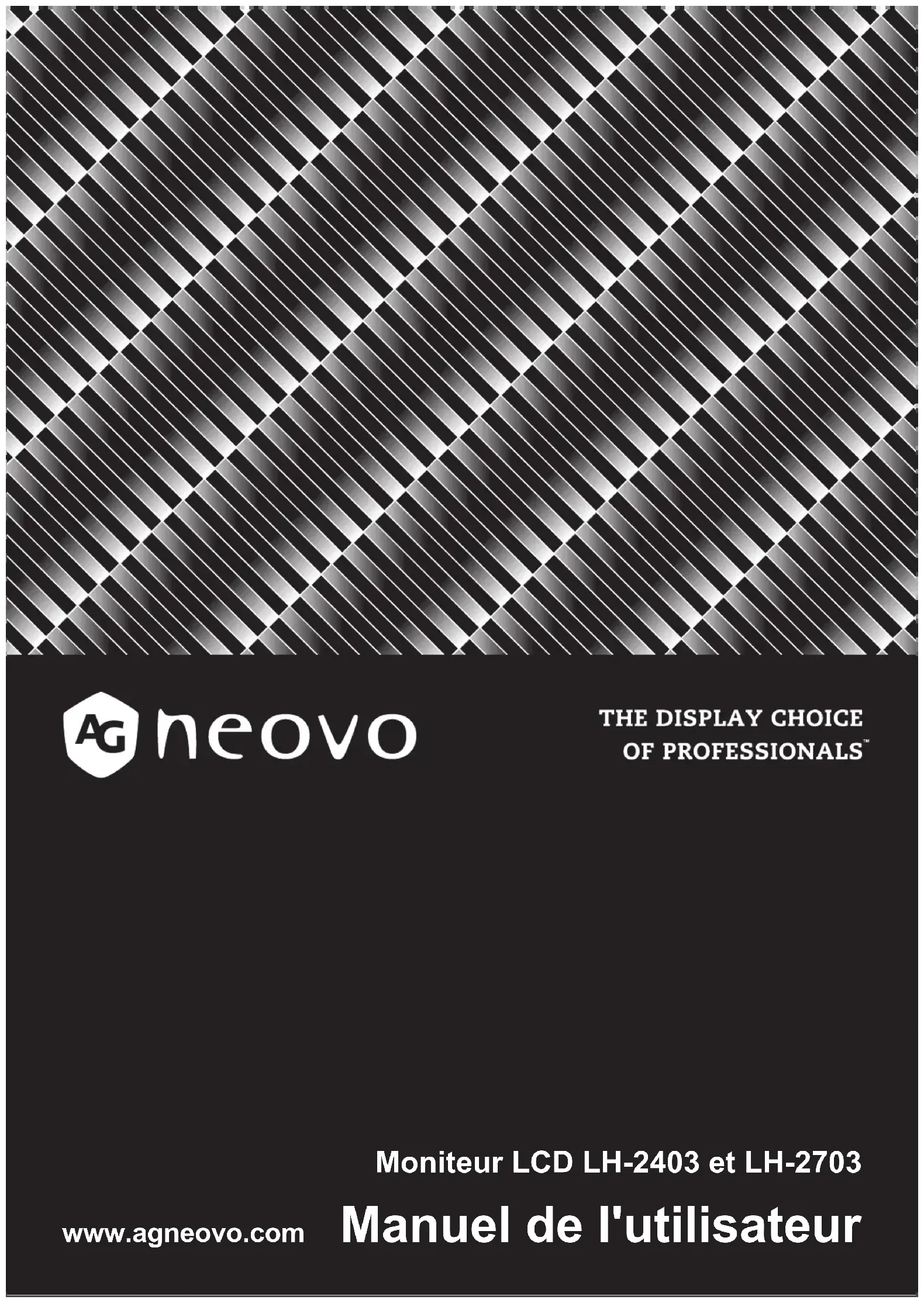

Moniteur LCD LH-2403 et LH-2703 Manuel de l'utilisateur www.agneovo.comTABLE DES MATIÈRES

Avis de la Federal Communications Commission (FCC) (États-Unis uniquement) .....................................3

Avis de la Federal Communications Commission (FCC) (États-Unis uniquement) Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Classe B, conformément à la Section 15 du règlement de FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre un rayonnement de fréquence radio et causer des interférences nuisibles aux communications radio s'il n'est pas installé ou utilisé conformément aux instructions. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :

• Réorienter ou déplacer l'antenne réceptrice.

• Augmenter l'espacement entre l'équipement et le récepteur.

• Brancher l’appareil à une prise appartenant à un circuit di󰀨érent de celui du récepteur.

• Demander conseil à un fournisseur ou technicien spécialisé. Toutes modications ou tous changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peuvent annuler le droit de l’utilisateur à utiliser cet appareil. Utilisez seulement un câble protecteur RF fourni avec le moniteur lors de la connexion de ce moniteur à un équipement informatique. Pour éviter tout dommage pouvant entraîner un incendie ou une électrocution, n'exposez pas cet appareil à la pluie ou à une humidité excessive. CET ÉQUIPEMENT NUMÉRIQUE DE CLASSE B EST CONFORME À TOUTES LES EXIGENCES DE LA RÉGLEMENTATION CANADIENNE DES ÉQUIPEMENTS GÉNÉRANT DES INTERFÉRENCES. Cet appareil est conforme à la Section 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) L'appareil ne doit pas causer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement non désiré.PRÉCAUTIONS

PRÉCAUTIONS CAUTION RISK OF ELECTRIC SHOCKDO NOT OPENSymboles utilisés dans ce manuelCette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.Cette icône indique des instructions importantes d'utilisation et d'entretien. Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser l’écran LCD et gardez-le dans un endroit sûr comme référence.
• Les spécications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modication sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web : www.agneovo.com.

• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur l'écran LCD. Vous pourriez annuler la garantie. Avertissements à propos de l’installation. N'installez pas cet écran LCD dans des endroits chauds, par ex. près d'un chau󰀨age, d'une fente de ventilation ou en plein soleil.Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.Installez cet écran LCD sur une surface stable. N'installez pas cet écran LCD dans un endroit où il risque d’être soumis à des vibrations ou des chocs.Installez cet écran LCD dans un endroit bien aéré.N'installez pas cet écran LCD à l'extérieur.N'installez pas cet écran LCD dans des endroits chauds ou humides.Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de cet écran LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager l'écran LCD.5 PRÉCAUTIONS Avertissements à propos de l’utilisation Utilisez uniquement le cordon d'alimentation fourni avec cet écran LCD. La prise de courant doit être située près de l’écran LCD pour être facilement accessible. Si une rallonge est utilisée avec cet écran LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise. Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas cet écran LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation. Si l'écran LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d’alimentation de la prise de courant. Pour débrancher le cordon d'alimentation, tenez et tirez par la che. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique. Ne touchez pas et ne débranchez pas le cordon d’alimentation avec des mains mouillées.

Débranchez le cordon d'alimentation de la prise de courant et contactez un technicien qualié dans tous les cas suivants :

• Lorsque le cordon d’alimentation est endommagé.

• Si l'écran LCD est tombé ou si le boîtier est endommagé.

• Si l'écran LCD fume ou qu'il y a une odeur bizarre.

Il n'est pas recommandé d'installer cet appareil sur un plafond ou sur une surface horizontale élevée.

Le non-respect de ces instructions d'installation peut avoir des conséquences indésirables, par exemple causer des blessures ou causer des dommages. Si vous avez déjà installé cet écran sur un plafond ou sur une surface horizontale élevée, il est recommandé de contacter AG Neovo pour de l'aide ou des solutions pour vous aider à avoir une meilleure expérience sans risque.6 PRÉCAUTIONS Nettoyage et entretien N'essayez pas de réparer cet appareil vous-même, contactez un technicien qualié pour de l'aide. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou d'autres dangers. Notes sur l'écran LCD An de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité. A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité de l'écran LCD baisse après un certain temps. Lorsque des images statiques sont a󰀩chées pendant des longues périodes, l'image peut rester visible sur l'écran LCD. Cela est appelé une brûlure ou une rétention d'image. Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez l'écran LCD pour qu'il s'éteigne après quelques minutes d'inactivité.

• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.

• Changez souvent l'image du bureau.

• Réglez la luminosité de l’écran LCD sur un réglage bas.

• Éteignez l'écran LCD lorsque vous n'utilisez pas le système. Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur l'écran LCD :

• Éteignez l'écran LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.

• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.

• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation. Il y a des millions de micro-transisteurs dans cet écran LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n’indique pas un problème.7

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vériez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur. Remarque :

• Utilisez uniquement le cordon d'alimentation fourni.

• Les images ci-dessus servent uniquement de référence. Les éléments fournis peuvent varier. Écran LCD Guide de démarrage rapide Support Base Cordon d’alimentation Câble HDMI LH-2403 & LH-2703www.agneovo.comLH-2403/LH-2703_Quick Guide_V010Quick Start GuideLH-2403 & LH-2703 LCD Monitor8

Placez l'écran LCD avec le côté dalle orienté vers le bas sur une surface rembourrée. Fixez le support à l'écran LCD. a. Retirez le support et la base puis verrouillez le support fourni avec la base avec la vis à main. b. Vissez le support en utilisant les trous VESA à l’arrière de l’écran LCD.

1.2.2 Réglage de l'inclinaison

L'écran peut être réglé en l'inclinant d'avant en arrière ; toutefois, le réglage spécique dépend du modèle particulier de l'appareil. vertical angle-90.0°(±2.0°)- +90°(±2.0°)Rotation angle-30.0°(±2.0°)- +30°(±2.0°)Height range110mm (±5.0mm)Tilting angle -5.0°(±1.5°)- +20°(±1.5°

Pour xer l'écran LCD au mur, e󰀨ectuez les étapes suivantes :

Enlevez le support de la base. Détachez la base du montant de la base.

2. Enlevez le montant de la base.

a. Placez l’écran LCD avec le côté dalle orienté vers le bas sur une surface rembourrée. b. Détachez le socle du montant de la base

3. Montage mural de l'écran LCD

Vissez le support en utilisant les trous VESA à l'arrière de l'écran LCD. Remarque : Prenez des mesures appropriées pour éviter que l'écran LCD ne puisse tomber et blesser ou causer des dommages à l'écran, par ex. en cas de tremblement de terre ou d'autres catastrophes.

• Utilisez uniquement le kit de montage mural 75 x 75 mm recommandé par AG Neovo. Tous les kits de montage mural AG Neovo sont conformes à la norme VESA.

• Attachez l'écran LCD sur un mur assez fort pour supporter le poids.

• Il est conseillé de monter l'écran LCD au mur sans l'incliner en l'orientant vers le bas.

1.3.2 Boutons de contrôle

Bouton Description Bouton M • A󰀩che le menu / Retourne au menu précédent (dans le cas du menu principal, quitte complètement le menu). Bouton E • Lorsque le menu est activé, appuyez sur cette touche pour sélectionner la fonction.

• Lorsque le menu se ferme, le fait d’appuyer sur cette touche permet d’entrer dans le réglage automatique, la fonction est pour VGA uniquement. ◄ Bouton • Lorsque le menu s'ouvre, la valeur est incrémentée avec la touche de sélection de fonction de droite.

• Lorsque le menu est fermé, allez dans le commutateur de mode de situation.

• Touche de raccourci : Appuyez plusieurs fois pour sélectionner le MODE d’image. ► Bouton • Lorsque le menu s'ouvre, la valeur de la barre de progression est décrémentée avec la touche de sélection de fonction de gauche.

Bouton Alimentation : Met sous / hors tension le moniteur. M ◄ ► E11

DESCRIPTION DU PRODUIT

Bouton Description Voyant lumineux LED Lumineux long (LED blanche) : État d’amorçage normal Clignotement (LED blanche) : État de veille d’économie d´énergie. LED éteinte : Mode éteint

Entrée DP Connecte une entrée de signaux DisplayPort.

Entrée HDMI Connecte une entrée de signaux HDMI.

Entrée VGA Connecte l'entrée de signaux VGA.

Connecte l'entrée de signaux audio analogique (Prise jack audio stéréo 3,5 mm).

Entrée d'alimentation secteur.

ATTENTION : Assurez-vous que l'écran LCD n'est pas connecté à la prise de courant avant de faire des connexions. Le branchement des câbles lorsque l'écran est sous tension peut causer un choc électrique ou une blessure.

2.1 Connexion de l’adaptateur secteur

Branchez le cordon d'alimentation sur la prise d’alimentation CA au dos de votre écran LCD. Branchez la che sur une prise de courant ou une source d'alimentation. AC IN ATTENTION : Lorsque vous débranchez le cordon d'alimentation, tenez la che et non le cordon. Ne tirez jamais le cordon.

2.2 Connexion des sources de signal d'entrée

Les signaux des sources d'entrée peuvent être connectés avec l'un des câbles suivants :

2.3 Organiser les câbles

Après avoir raccordé les câbles au moniteur, utilisez la fente de gestion des câbles pour organiser tous les câbles comme indiqué ci-dessous.CHAPITRE 3 : MENU AFFICHÉ À L’ÉCRAN

Menu principal Sous- menu Troisième menu Plage Description A󰀩chage Luminosité 0-100 Régler la luminosité de l’écran Contraste 0-100 Régler le contraste de l’écran DCR ACTIVÉ Activer le contraste dynamique Désactivé Désactiver le contraste dynamique Retour Retourner au menu A󰀩chage Quitter Quitter le menu Retour Retourner au menu précédent Quitter Quitter le menu Langue Français Régler la pré-recherche d’a󰀩chage

Retour Retourner au menu précédent Quitter Quitter le menu Jeu OD Activé Activer OD (Over Driver) Désactivé Désactiver OD (Over Driver) Retour Retourner au menu Jeu Quitter Quitter le menu Retour Retourner au menu précédent Quitter Quitter le menu15

MENU AFFICHÉ À L’ÉCRAN

Menu principal Sous- menu Troisième menu Plage Description Mode Standard Régler sur le mode standard Cinéma Régler sur le mode Cinéma FPS Régler sur le mode FPS RTS Régler sur le mode RTS Protection des yeux Régler sur le mode Protection des yeux Retour Retourner au menu précédent Quitter Quitter le menu Temp. couleur Froid Régler sur Température de couleur froide Chaud Régler sur Température de couleur chaude Utilisateur Rouge 0-100 Régler la sortie rouge Vert 0-100 Régler la sortie verte Bleu 0-100 Régler la sortie bleue Retour Retour au menu Temp. couleur Quitter Quitter le menu complet Retour Retourner au menu précédent Quitter Quitter le menu Format d’image Auto Régler automatiquement le format de l'image 16:9 Régler le format d’image sur 16:9 4:3 Régler le format d’image sur 4:3 Retour Retourner au menu précédent Quitter Quitter le menu Entrée VGA Régler la source d'entrée sur VGA HDMI Régler la source d'entrée sur HDMI Retour Retourner au menu précédent Quitter Quitter le menu DP Connecte l'entrée de signaux DisplayPort.16

MENU AFFICHÉ À L’ÉCRAN

Menu principal Sous- menu Troisième menu Plage Description Autres Mise hors tension Activé Éteindre automatiquement l'appareil après avoir été en économie d'énergie pendant 1 minute Désactivé Fermer la fonction de mise hors tension sur minuterie Retour Retour au menu Autre Quitter Quitter le menu Gamma Gamma1 Régler le Gamma1 Gamma2 Régler le Gamma2 Retour Retour au menu Autre Quitter Quitter le menu Volume 0-100 Régler le volume de sortie Ajuster Réglage auto Régler automatiquement l'emplacement horizontal/ vertical, la mise au point et la fréquence des images (uniquement pour VGA) Couleur automatique Régler la balance des blancs des images (uniquement pour VGA) Horloge 0-100 Régler l'horloge de l'image pour réduire le bruit des lignes verticales (uniquement pour VGA) Phase 0-100 Régler la phase de l'image pour réduire le bruit horizontal (uniquement pour VGA) Retour Retour au menu Autre Quitter Quitter le menu Retour Retour au menu Autre Quitter Quitter le menu Redémarrage Oui Réinitialiser à la conguration d'usine Non Quitter cette fonction Retour Retourner au menu précédent Quitter Quitter le menu Quitter Quitter le menu Remarque : La disponibilité de certaines options du menu dépend du signal de la source d'entrée. Si le menu n'est pas disponible, il est désactivé et grisé.17

4.1 Messages d'avertissement

Lorsque l'un de ces messages d'avertissement apparaît, vériez les éléments suivants. Message d'avertissement Cause Solution No Signal L'écran LCD n'arrive pas à détecter le signal de la source d’entrée. √ Vériez si la source d'entrée est ALLUMÉ. √ Vériez si le câble du signal est correctement branché. √ Vériez si les broches de la che du câble sont tordues ou endommagées. CHANGING THE FOLLOWING SETTINGS IN OSD MENU MAY INCREASE THE POWER CONSUMPTION OF YOUR MONITOR.DO YOU WANT TO CONTINUE TO CHANGE?CANCELACCEPT Cette boîte de message d’avertissement s’a󰀩che uniquement lorsque le réglage de la fonction menu est modié pour la première fois.

• Appuyez sur le bouton ACCEPTER pour continuer la modication des réglages ou appuyez sur le bouton ANNULER pour désactiver la modication des réglages.

• Remarque : L'opération peut varier selon les modèles de produit.18 ANNEXE

Problèmes Causes possibles et solutions Le voyant lumineux d’alimentation n’est pas allumé

• Vériez que l'alimentation est allumée.

• Vériez si le cordon d’alimentation est branché. Plug-and-play impossible • Vériez si la fonction Plug-and-play de l'appareil est compatible avec le PC.

• Vériez que la carte d'a󰀩chage est compatible avec la fonction Plug-and-play.

• Vériez que la broche 15 de la ligne de signal n’est pas pliée. Gradation de l’image • Réglez la luminosité et le contraste. Image scintillante ou image avec des ondulations

• Il y a peut-être des appareils ou des équipements électriques présentant des perturbations électroniques. Le voyant d'alimentation est allumé (clignotant), mais le moniteur n'a󰀩che aucune image.

• Vériez que l’alimentation du PC est allumée.

• Vériez que la carte graphique du PC est correctement insérée.

• Vériez que le câble de signal du moniteur est correctement connecté au PC.

• Vériez la che du câble de signal du moniteur et assurez-vous qu’aucune broche n'est pas pliée.

• Observez le voyant lumineux en appuyant sur la touche de verrouillage des majuscules du clavier du PC et vériez que le PC fonctionne. Manque de couleur (rouge, vert et bleu)

• Vériez le câble de signal du moniteur et assurez-vous qu’aucune broche n'est pas pliée. Image avec di󰀨érence de couleur (le blanc ne semble pas blanc)

• Ajustez les couleurs RVB ou réinitialisez la température de couleur. Flou de la police de l'écran avec un signal VGA

• Sélectionnez « E » pour ajuster automatiquement l'image. Erreur de couleur de l'écran avec un signal VGA

• Sélectionnez « Couleur automatique » dans l'OSD pour corriger lorsque la sortie de l'écran est blanche.19

CHAPITRE 5 : SPÉCIFICATIONS

5.1 Spécications de l’écran

5.2 Dimensions de l’écran
