Type de produit	Moniteur LCD
Marque	AG Neovo
Modèle	MX-2402
Taille de l'écran	24 pouces (approx.)
Résolution native	1920 x 1080
Fréquence de rafraîchissement	60 Hz
Connecteurs d'entrée	VGA, DVI, HDMI, DisplayPort
Entrée audio	1 x prise audio 3,5 mm
Alimentation	Adaptateur secteur 12 V / 5 A (modèle ATM065T-P120)
Consommation électrique	Non spécifiée
Fonctions principales	PIP/PBP, Anti-brûlure, EcoSmart (capteur de luminosité), mode DICOM, verrouillage OSD
Fonction PIP	Image dans l'image et côte à côte (PBP)
Fixation murale	VESA 75 x 75 mm et 100 x 100 mm
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux ; alcool éthylique 95% pour la vitre NeoV
Sécurité	Ne pas installer sur plafond ; ne pas exposer à la chaleur ; utiliser uniquement le cordon fourni
Poids	Non spécifié
Dimensions (L x H x P)	Non spécifiées
Accessoires inclus	Adaptateur secteur, cordon d'alimentation, guide de démarrage rapide

FOIRE AUX QUESTIONS - MX-2402 AG Neovo

Comment connecter un ordinateur au moniteur MX-2402 ?

Utilisez l'un des câbles suivants : VGA, DVI, HDMI ou DisplayPort. Branchez une extrémité sur le moniteur et l'autre sur l'ordinateur. Pour l'audio, utilisez le câble audio si nécessaire. Assurez-vous que le moniteur est éteint lors du branchement.

Comment activer la fonction PIP (image dans l'image) ?

Appuyez plusieurs fois sur le bouton ▲ (Haut) du panneau de contrôle pour faire défiler les options : PIP activé, PBP (côte à côte) ou PIP désactivé. Vous pouvez également configurer les sources principale et secondaire dans le menu Réglage PIP de l'OSD.

Que faire si l'écran affiche 'Aucun signal' ?

Vérifiez que la source d'entrée est allumée et que le câble est correctement branché. Testez avec un autre câble si possible. Assurez-vous que la source sélectionnée dans le menu Sélection de l'entrée correspond à la source connectée.

Comment régler la luminosité du moniteur ?

Appuyez sur le bouton MENU, allez dans Luminosité, puis réglez les paramètres Luminosité, Contraste, Rétroéclairage et Niveau noir avec les touches ◀ ou ▶. Notez que si EcoSmart est activé, le rétroéclairage n'est pas disponible.

Comment nettoyer l'écran en verre NeoV ?

Débranchez d'abord le moniteur. Utilisez un chiffon doux imbibé d'alcool éthylique à 95% pour nettoyer la surface vitrée. N'utilisez pas de détergents liquides ou en aérosol, et n'essuyez pas avec des objets abrasifs.

Comment verrouiller les boutons du panneau de commande ?

Pour verrouiller tous les boutons, appuyez simultanément sur les boutons ▶ (Droite), ▲ (Haut) et ▼ (Bas) pendant 5 secondes. Pour déverrouiller, répétez la même opération. Le message 'OSD LOCK OUT' confirme le verrouillage.

Que faire si l'image reste figée (rétention d'image) ?

Éteignez le moniteur pendant plusieurs heures ou jours. Utilisez un économiseur d'écran animé ou affichez une image noire et blanche en continu. Évitez d'afficher des images statiques longtemps en réduisant la luminosité et en activant l'arrêt automatique.

Comment réinitialiser tous les paramètres par défaut ?

Dans le menu Système, sélectionnez Rappel et appuyez sur ▶. Cela réinitialise tous les réglages sauf la langue, le PIP et la source d'entrée.

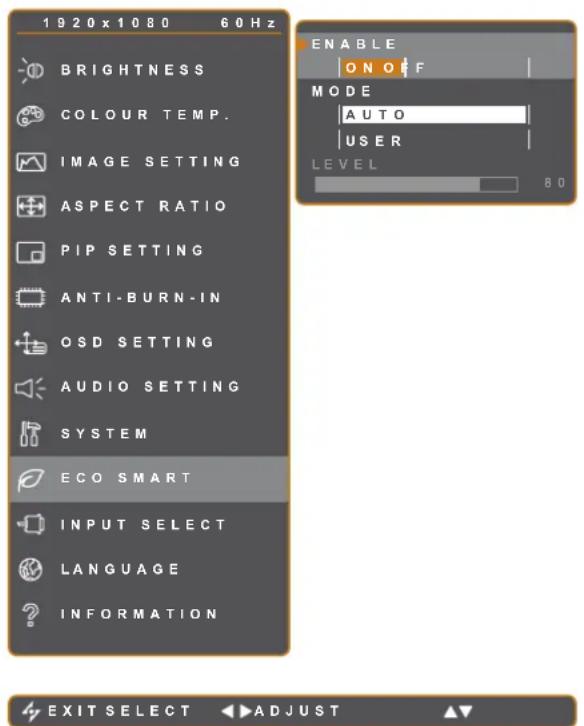

Comment utiliser la fonction EcoSmart ?

Allez dans le menu Eco Smart et activez-la. Le capteur intégré ajuste automatiquement la luminosité selon l'éclairage ambiant. Vous pouvez choisir le mode Auto ou Utilisateur pour régler manuellement le niveau.

Le moniteur ne produit aucun son, que vérifier ?

Vérifiez que le volume n'est pas à 0 et que l'option Audio dans le menu Réglages audio est sur Activé. Pour les sources VGA/DVI, assurez-vous que le câble audio est branché. Pour HDMI/DP, sélectionnez la source audio correcte (PC ou Vidéo).

MODE D'EMPLOI MX-2402 AG Neovo

Moniteur LCD MX-2402

Manuel de l'utilisateur www

TABLE DES MATIÈRES

Informations de sécurité

WEEE....4

Précautions

Notice 5

Avertissements à propos de l'installation. 6

Avertissements à propos de l'utilisation .... 7

Nettoyage et entretien....7

Notes sur l'moniteur LCD 8

Chapitre 1 : description du produit

1.1 Contenu de l'emballage....9
1.2 Préparations pour une installation murale.... 10

1.2.1 Montage mural 10
1.2.2 Enlever le support de la base.... 10

1.3 Description de l'moniteur LCD.... 11

1.3.1 Vue de devant et boutons du pavé.... 11
1.3.2 Vue arrière.... 12

Chapitre 2 : Établissement des connexions

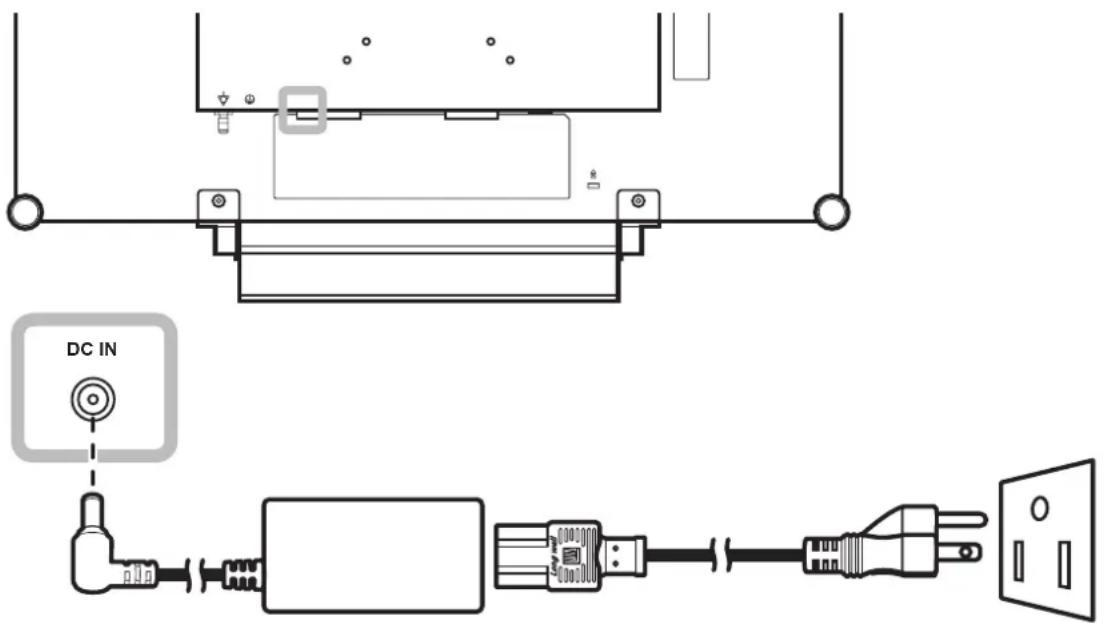

2.1 Connexion de l'alimentation 13
2.2 Connexion des sources de signal d'entrée.... 14

2.2.1 Connexion d'un ordinateur 14

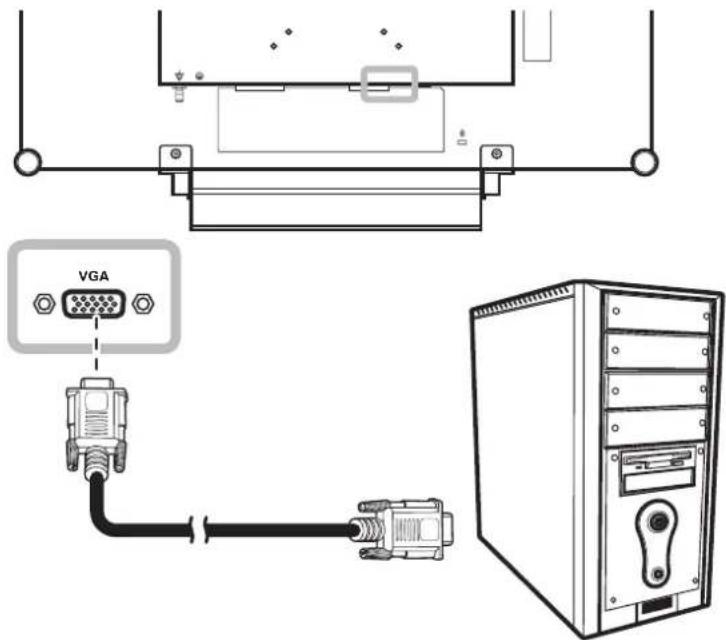

Utilisation des câbles VGA....14

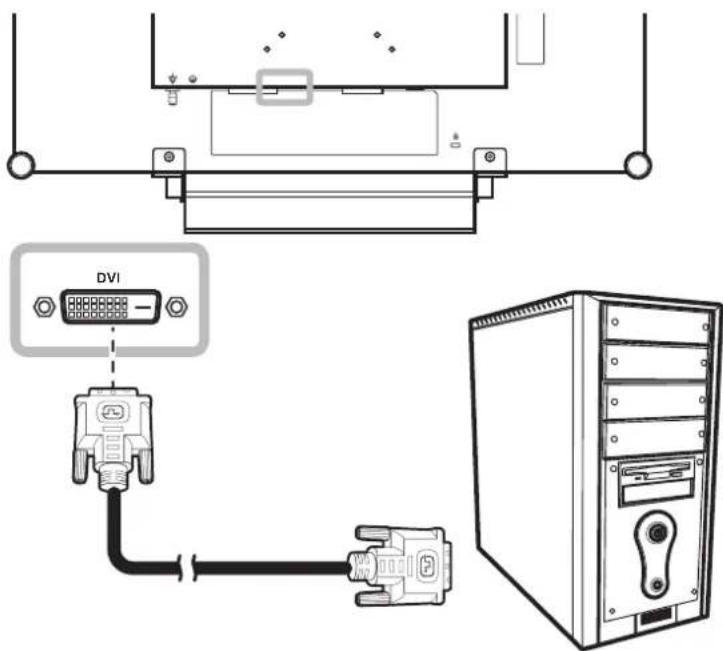

Utilisation des câbles DVI 14

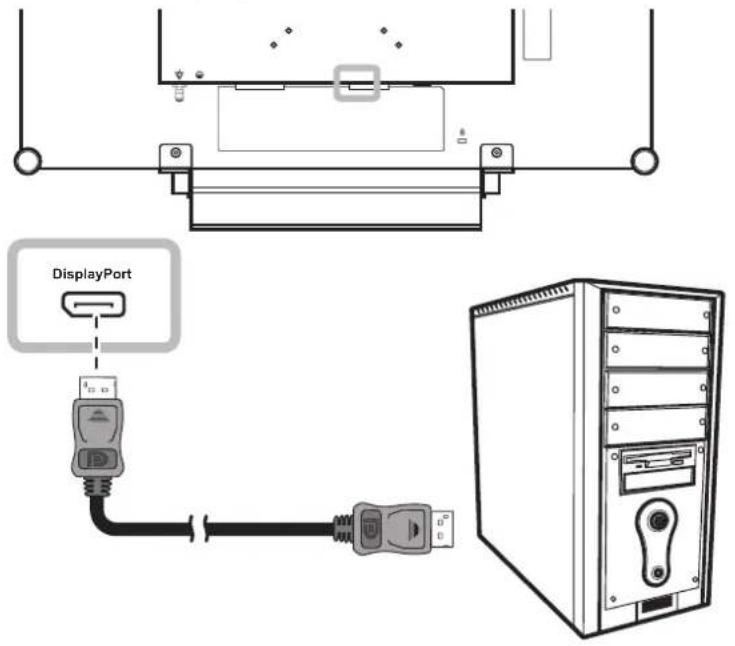

Utilisation des câbles DisplayPort....15

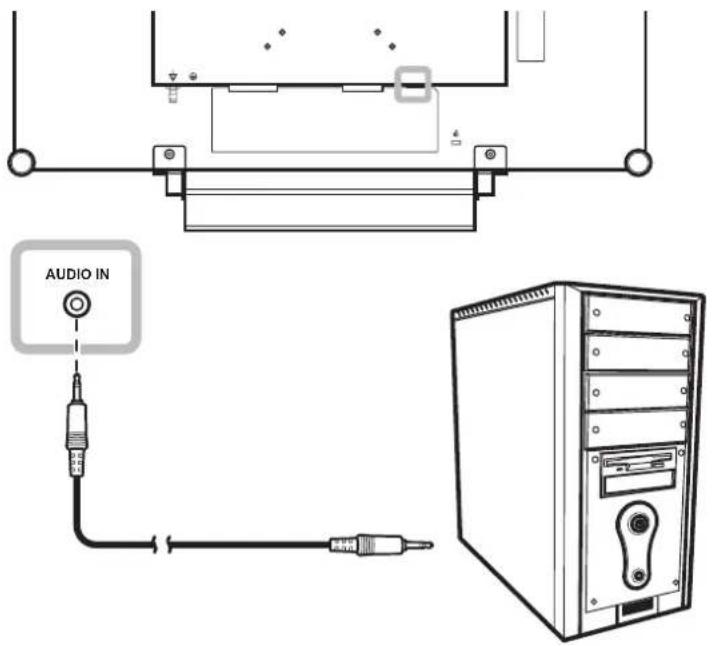

Utilisation des câbles audio....15
2.2.2 Connexion d'un appareil vidéo 16

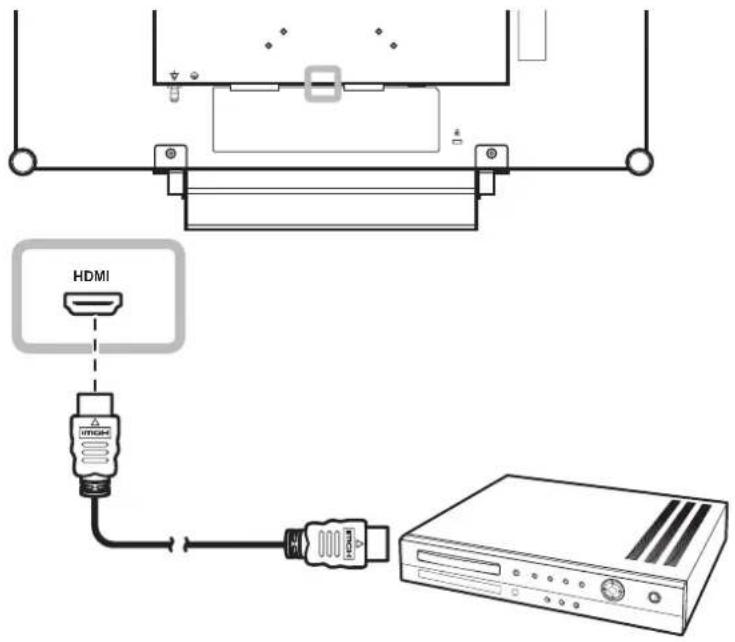

Utilisation des câbles HDMI 16

Chapitre 3 : Utilisation de l'moniteur LCD

3.1 Mise sous tension.... 17
3.2 Sélection de la source d'entrée du signal....17
3.3 Réglage du volume 18
3.4 Verrouillage du menu OSD....18
3.5 Utilisation de PIP (image dans image) 19

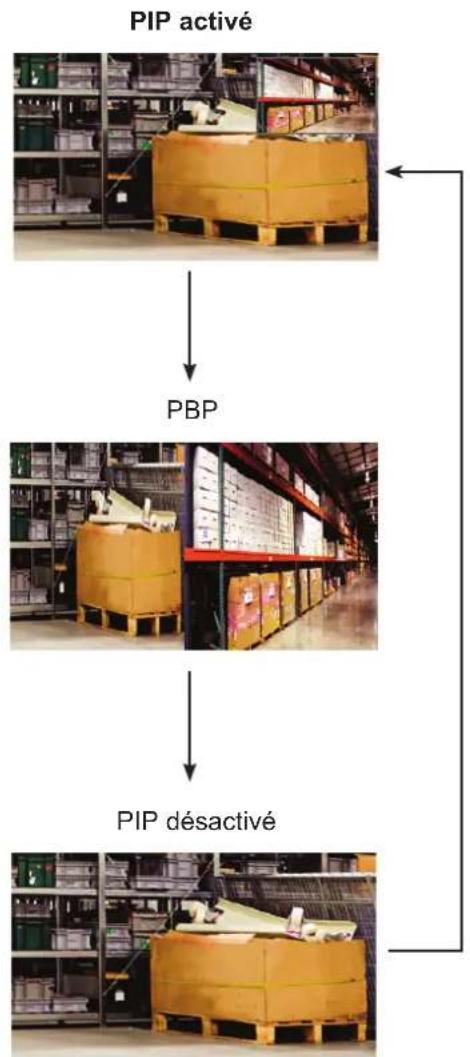

3.5.1 Options PIP 19

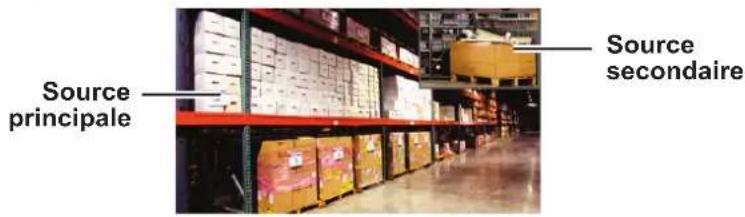

3.5.2 Permutation PIP 20

3.6 Utilisation de la fonction de réglage auto 20

Chapitre 4 : menu a affichage sur l'écran

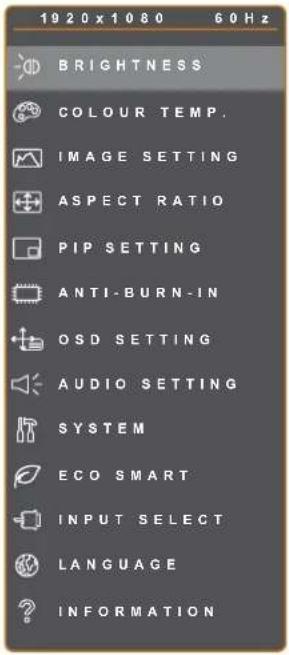

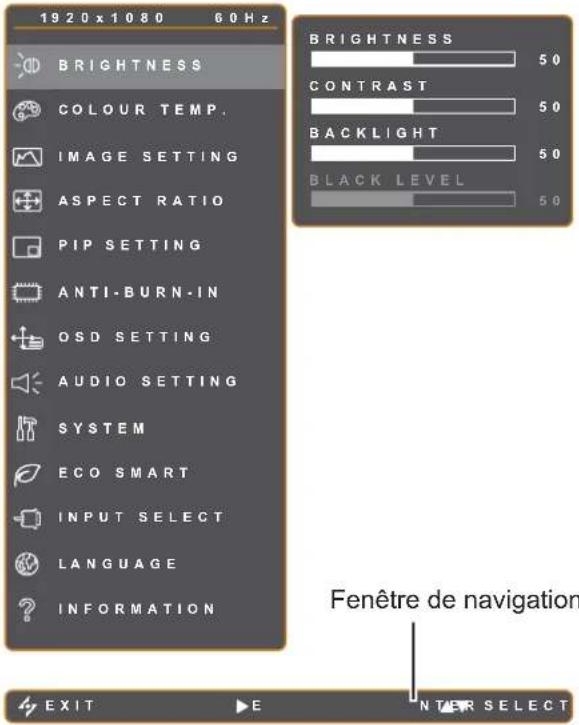

4.1 Utilisation du menu OSD 21

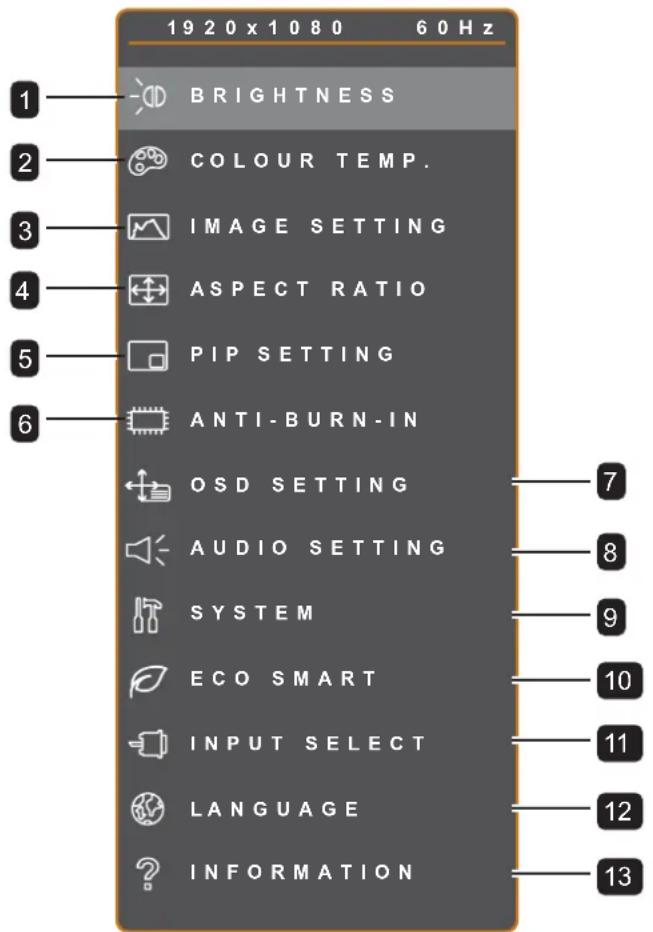

4.2 Structure du menu OSD 23

TABLE DES MATIÈRES

Chapitre 5 : réglage de l'moniteur Icd

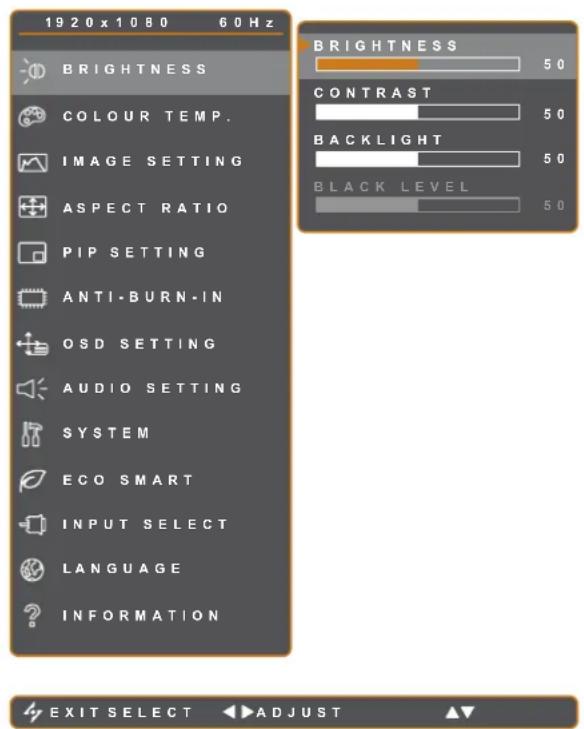

5.1 Luminosité 26

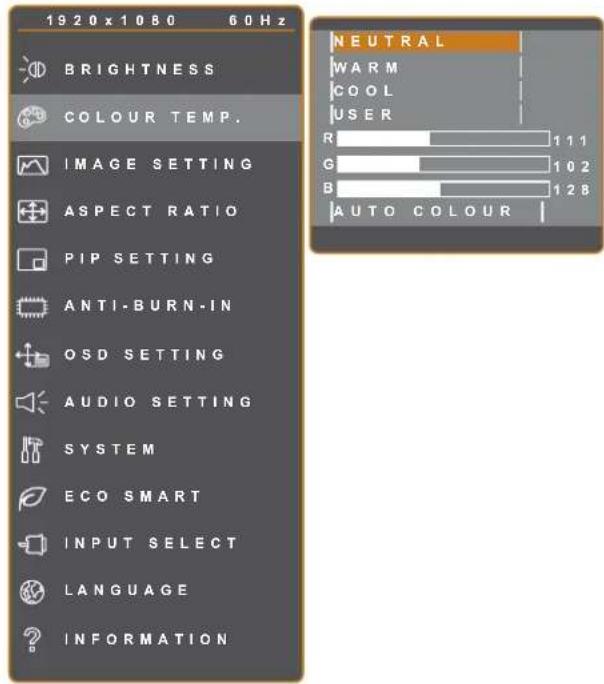

5.2 Temp. couleur....28

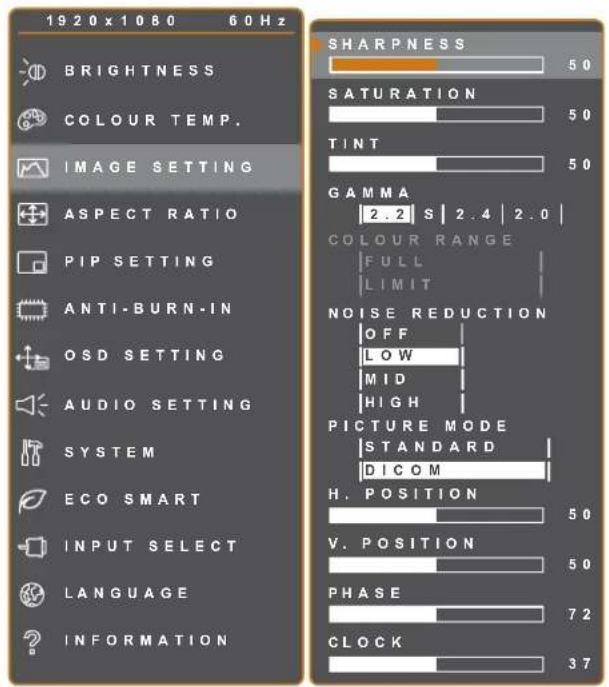

5.3 Réglages d'image....29

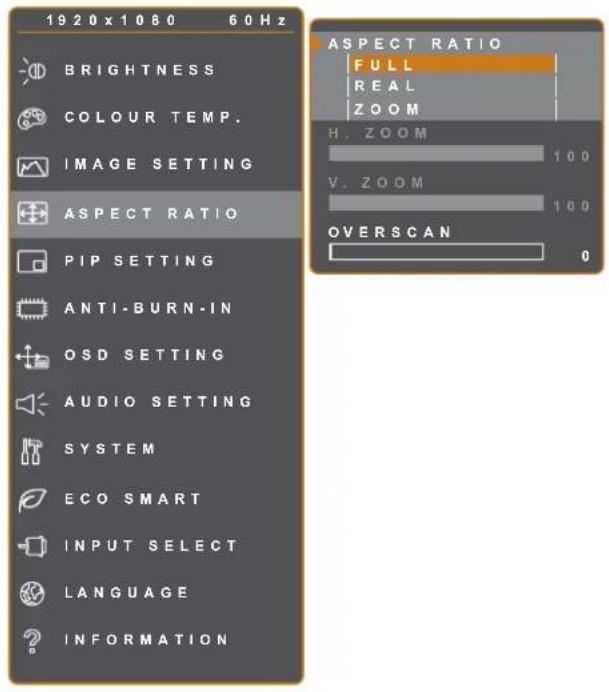

5.4 Rapport L/H 32

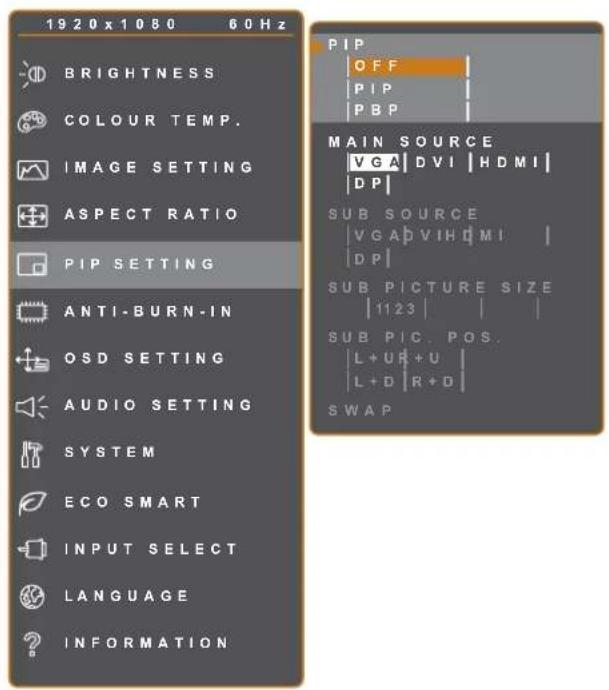

5.5 Réglage PIP 33

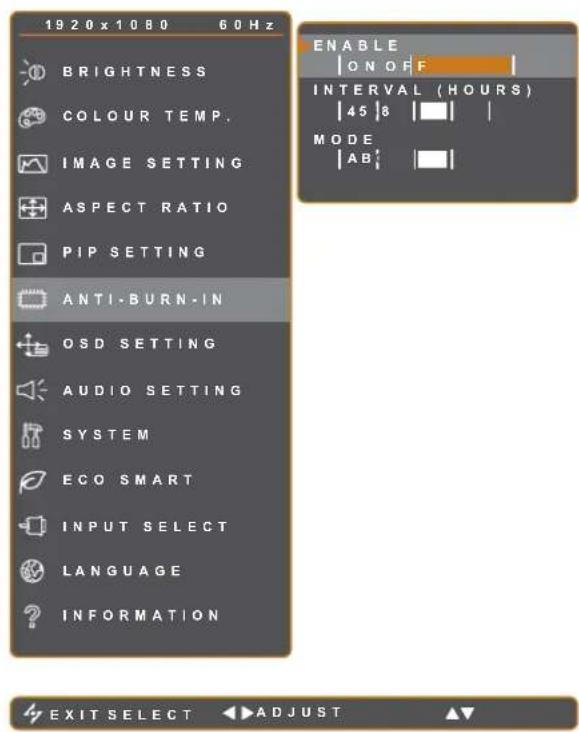

5.6 Anti-brûlure 35

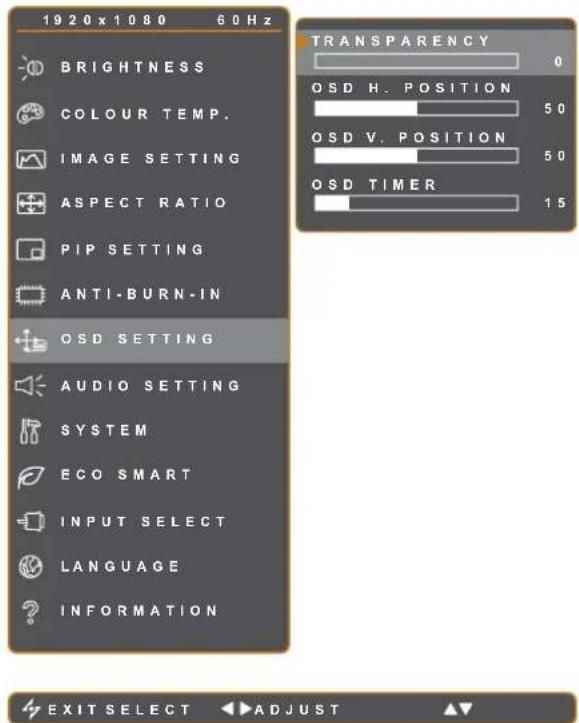

5.7 Réglage de l'osd....36

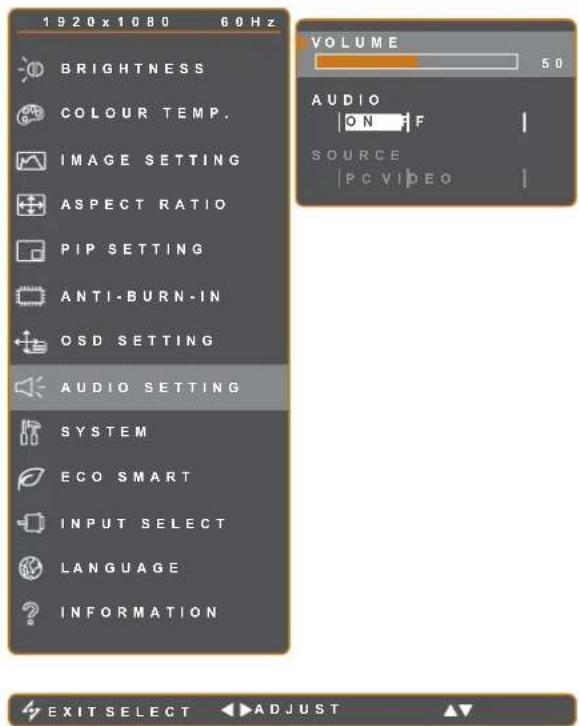

5.8 Réglages audio 37
5.9 Système 38
5.10 Eco smart 40
5.11 Sélection de l'entrée 41

Chapitre 6 : annexe

6.1 Messages d'avertissement....42
6.2 Dépannage 43
6.3 Transport de l'moniteur LCD....45

Chapitre 7 : spécifications

7.1 Spécifications de l'écran....46
7.2 Dimensions de l'écran 47

INFORMATIONS DE SÉCURITÉ

WEEE

Informations pour les utilisateurs dans l'Union Européenne.

Ce symbolessur l'apparaédususler boîbœtiteliquèque que aqat apparaédonitepasit pas être jeté, à la fin de sa durée de vie, dans une poubelle ou avec les ordures ménagères. Il est de votre responsabilité de vous assurer que ce produit électronique est emmené dans un centre de recyclage pour économiser les ressources naturelles. Chaque pays dans l'Union Européenne doit posséder des points de collecte pour le recyclage des appareils électriques et électroniques. Pour plus d'informations sur les points de collecte près de chez vous, contactez votre service de recyclage des produits électriques et électroniques ou le magasin où vous avez acheté ce produit.

PRÉCAUTIONS

Symboles utilisés dans ce manuel

	Cette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.
	Cette icône indique des instructions importantes d'utilisation et d'entretien.

Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser moniteur LCD et gardez-le dans un endroit sûr comme référence.
• Les spécifications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modification sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web : www.agneovo.com.
• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur moniteur LCD. Vous pourriez annuler la garantie.

PRÉCAUTIONS

Avertissements à propos de l'installation.

	N'installez pas cet moniteur LCD dans des endroits chauds, par ex. près d'un chauffage, d'une fente de ventilation ou en plein soleil.
	Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.
	Installez cet moniteur LCD sur une surface stable. N'installez pas cet moniteur LCD dans un endroit où il risque d'être soumis à des vibrations ou des chocs.
	Ínstallez cet moniteur LCD dans un endroit bien aéré.
	N'installez pas cet moniteur LCD à l'extérieur.
	N'installez pas cet moniteur LCD dans des endroits chauds ou humides.
	Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de cet moniteur LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager l'moniteur LCD.

Avertissements à propos de l'utilisation

	Utilisez uniquement le cordon d'alimentation fourni avec cet moniteur LCD.
	La prise de courant doit être située près de l'moniteur LCD pour être facilement accessible.
	Si une rallonge est utilisée avec cet moniteur LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise.
	Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas cet moniteur LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation.
	Si l'moniteur LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d'alimentation de la prise de courant.
	Pour débrancher le cordon d'alimentation, tenez et tirez par la fiche. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique.La prise secteur ou le coupleur de l'appareil sert comme dispositif de déconnexion, ce dispositif de déconnexion doit rester facilement accessible. Débranchez toujours complètement l'ensemble du cordon d'alimentation de votre produit lorsque vous travaillez dessus ou le nettoyez. Ne faites pas de branchements lorsque l'appareil est sous tension car un afflux soudain de puissance peut endommager les composants électroniques sensibles.
	Ne touchez pas et ne débranchez pas le cordon d'alimentation avec des mains mouillées.

Nettoyage et entretien

Débranchez cet équipement de la prise électrique CA avant de le nettoyer.N'utilisez pas de détergents liquides ou en aérosol pour le nettoyage.Utilisez un chiffon humide. Nettoyez votre moniteur une fois par mois.
	L'moniteur LCD dispose d'un verre optique NeoVTM. Utilisez un chiffon doux pour nettoyer la surface vitrée et le châssis. L'écran peut être nettoyé avec un chiffon imbibé d'alcool éthylique à 95 %.
	N'essuyez pas et ne pressez pas sur la surface de l'écran avec des objets abrasifs ou pointus, par ex. un stylo ou un tournevis. Cela pourrait endommager ou rayer la surface de l'écran.
	N'essayez pas de réparer cet appareil vous-même, contactez un technicien qualifié pour de l'aide. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou d'autres dangers.

Avertissement :

Débranchez le cordon d'alimentation de la prise de courant et

contactez un technicien qualifié dans tous les cas suivants :

♦ Lorsque le cordon d'alimentation est endommagé.
♦ Si l'moniteur LCD est tombé ou si le boîtier est endommagé.
♦ Si l'moniteur LCD fume ou qu'il y a une odeur bizarre.

Avertissement :

Il n'est pas recommandé d'installer cet appareil sur un plafond ou sur une

surface horizontale élevée.

Le non-respect de ces instructions d'installation peut avoir des conséquences indésirables, par exemple causer des blessures ou causer des dommages. Si vous avez déjà installé cet écran sur un plafond ou sur une surface horizontale élevée, il est recommandé de contacter AG Neovo pour de l'aide ou des solutions pour vous aider à avoir une meilleure expérience sans risque.

Notes sur l'moniteur LCD

Afin de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité.

A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité de l'moniteur LCD baisse après un certain temps.

Lorsque des images statiques sont affichées pendant des longues périodes, l'image peut rester visible sur l'moniteur LCD. Cela est appelé une brûlure ou une rétention d'image.

Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez l'moniteur LCD pour qu'il s'éteigne après quelques minutes d'inactivité.
• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.
• Changez souvent l'image du bureau.
• Réglez la luminosité de l'moniteur LCD sur un réglage bas.
• Eteignez l'moniteur LCD lorsque vous n'utilisez pas le système.

Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur l'moniteur LCD :

• Eteignez l'moniteur LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.
• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.
• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation.

Lorsque l'moniteur LCD est déplacé d'une pièce à une autre ou que la température augmente brusquemment, de la buée peut se former sur l'extérieur ou l'intérieur du verre. Lorsque cela se produit, n'allumez pas l'moniteur LCD jusqu'à ce que la buée se soit évaporée.

Dans les environnements humides, il est normal que de la buée se forme à l'intérieur de l'moniteur LCD. La buée disparaîtra après quelques jours ou lorsque le temps change.

Il y a des millions de micro-transisteurs dans cet moniteur LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n'indique pas un problème.

CHAPITRE 1 : DESCRIPTION DU PRODUIT

1.1 Contenu de l'emballage

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vérifiez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur.

Moniteur LCD

Guide de démarrage rapide

Adaptateur secteur

Cordon d'alimentation

Utilisez exclusivement l'adaptateur d'alimentation fourni :

♦ Technologie de l'adaptateur N° du modèle : ATM065T-P120 Tension : 12V/5A

Note :

♦ Les images servent uniquement de référence. Les éléments fournis peuvent varier.

DESCRIPTION DU PRODUIT

1.2 Préparations pour une installation murale

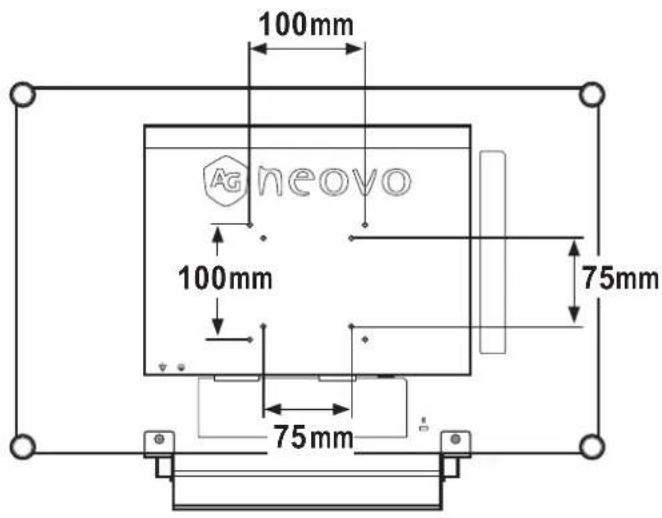

1.2.1 Montage mural

1 Enlevez le support de la base.

Voir la procédure ci-dessous.

2 Montage mural de l'moniteur LCD

Vissez le support en utilisant les trous VESA à l'arrière de l'moniteur LCD.

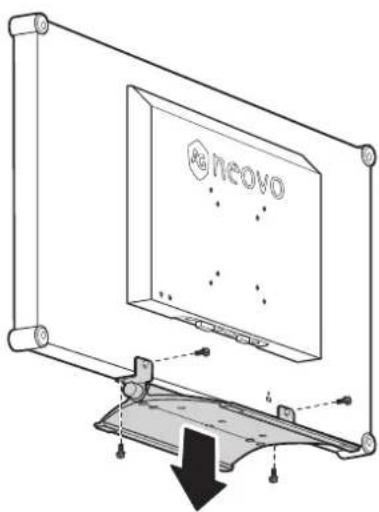

1.2.2 Enlever le support de la base

1 Placez soigneusement le produit avec l'écran orienté vers le bas sur une surface rembourrée qui protègera le produit et l'écran d'éventuels dommages.

2 Enlevez les quatre vis attachant le support de base de l'moniteur LCD.

3 Enlevez le support de la base.

4 Resserrez les quatre vis.

ncovo

Note :

Pour protéger le panneau en verre, posez une serviette ou un chiffon doux par terre avant de poser l'moniteur LCD.

Avertissement :

Il n'est pas recommandé d'installer cet appareil sur un plafond ou sur une

surface horizontale élevée.

Le non-respect de ces instructions d'installation peut avoir des conséquences indésirables, par exemple causer des blessures ou causer des dommages. Si vous avez déjà installé cet écran sur un plafond ou sur une surface horizontale élevée, il est recommandé de contacter AG Neovo pour de l'aide ou des solutions pour vous aider à avoir une meilleure expérience sans risque.

Note :

Prenez des mesures appropriées pour éviter que l'moniteur LCD ne puisse tomber et blesser ou causer des dommages à l'écran, par ex. en cas de tremblement de terre, etc.

♦ Utilisez uniquement le kit de montage mural 75 x 75 mm et 100 x 100 mm recommandés par AG Neovo.

♦ Attachez l'moniteur LCD sur un mur assez fort pour supporter le poids.

1.3 Description de l'moniteur LCD

1.3.1 Vue de devant et boutons du pavé

1 neovo 10 64 32

1 Ecran d'affichage

L'écran d'affichage LCD vient avec un verre optique NeoV™.

2 AUTO

Touche de raccourci : Avec une source de signal VGA, appuyez pour faire un ajustement auto.

- Dans le menu de sélection OSD, appuyez pour fermer le menu OSD ou quitter un sous-menu.

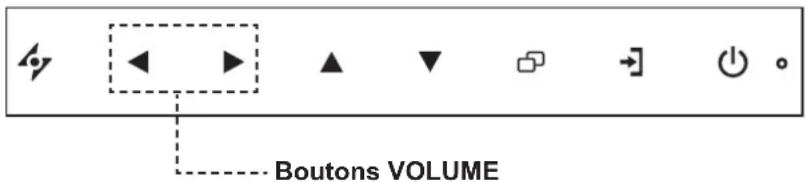

3 GAUCHE

Touche de raccourci : Volume -

• Appuyez pour afficher l'écran du volume. Appuyez une nouvelle fois pour diminuer le volume.
• Dans le menu de sélection OSD, appuyez pour ajuster les réglages.

4 DROITE

Touche de raccourci : Volume +

• Appuyez pour afficher l'écran du volume. Appuyez une nouvelle fois pour augmenter le volume.
• Dans le menu de sélection OSD, appuyez pour sélectionner une option et ajuster les réglages.

5 HAUT

Touche de raccourci : Sélection PIP

• Appuyez plusieurs fois pour sélectionner l'option PIP.
• Dans le menu de sélection OSD, appuyez pour aller vers le haut dans un menu ou sous-menu.

6 BAS

Touche de raccourci : Sélection du mode DICOM

• Lorsque PIP est activé, appuyez pour BASCULER entre l'image PIP principale et secondaire.
• Lorsque PIP est désactivé, appuyez pour sélectionner le mode d'image (STANDARD/DICOM)
• Dans le menu de sélection OSD, appuyez pour aller vers le bas dans un menu ou sous-menu.

7 MENU

• Appuyez pour afficher le menu OSD.
• Appuyez à nouveau pour fermer le menu OSD.

8 SOURCE

• Appuyez pour sélectionner la source d'entrée du signal.

9 Voyant DEL / ALIMENTATION

• Appuyez pour allumer ou éteindre l'appareil.
  Vert - Sous tension
  Orange - Mode Veille
  Éteint - Hors tension

10 Capteur EcoSmart :

Détecte les conditions de lumière ambiante et ajuste automatiquement les niveaux de luminosité. Référez-vous à la page"5.10 ECO SMART" 40 pour plus d'informations.

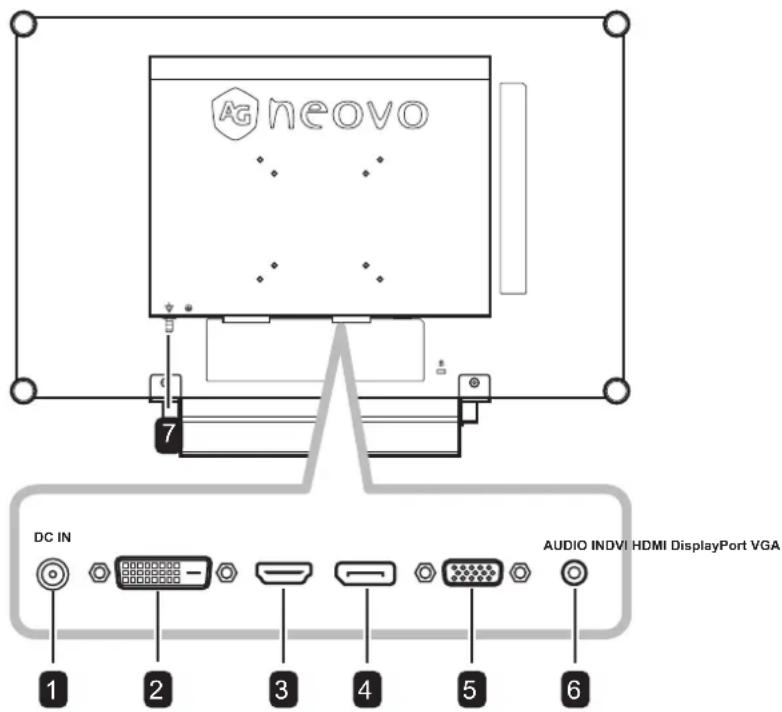

1.3.2 Vue arrière

AG neovo 7 DC IN AUDIO INDVI HDMI DisplayPort VGA 1 2 3 4 5 6

1 Prise d'alimentation CC

Utilisé pour brancher le cordon d'alimentation.

2 Connecteur DVI

Utilisé pour connecter un PC avec un câble DVI pour un signal d'entrée numérique.

3 Connecteur HDMI

Utilisé pour connecter un appareil d'entrée à l'aide d'un câble HDMI pour un signal d'entrée numérique.

4 Connecteur DisplayPort

Utilisé pour connecter un PC avec un câble DisplayPort pour un signal d'entrée numérique.

5 Connecteur VGA

Utilisé pour connecter un PC avec un câble VGA pour le signal d'entrée analogique

6 Port audio

Utilisé pour brancher un câble audio connecté à l'entrée audio d'un PC

7 Fiche d'égalisation de potentiel (∅ 6mm)

CHAPITRE 2 : FAIRE LES BRANCHEMENTS

2.1 Connexion de l'alimentation

1 Branchez le cordon d'alimentation sur l'adaptateur d'alimentation.
2 Branchez l'adaptateur d'alimentation sur la prise d'alimentation CC au dos de votre moniteur LCD.
3 Branchez la fiche du cordon d'alimentation sur une prise de courant ou une source d'alimentation.

DC IN

Attention :

Assurez-vous que l'moniteur LCD n'est pas connecté à la prise de courant avant de faire des connexions. Le branchement des câbles lorsque l'écran est sous tension peut poser un risque de choc électrique ou de blessure.

Attention :

♦ Lorsque vous débranchez le cordon d'alimentation, tenez la fiche et non le cordon. Ne tirez jamais le cordon.

FAIRE LES BRANCHEMENTS

2.2 Connexion des sources de signal d'entrée

2.2.1 Connexion d'un ordinateur

Utilisation des câbles VGA

Branchez une extrémité d'un câble VGA sur le connecteur VGA de l'moniteur LCD et l'autre extrémité sur le connecteur VGA d'un ordinateur.

VGA

Utilisation des câbles DVI

Branchez une extrémité d'un câble DVI sur le connecteur DVI de l'moniteur LCD et l'autre extrémité sur le connecteur DVI d'un ordinateur.

DVI

FAIRE LES BRANCHEMENTS

Utilisation des câbles DisplayPort

Branchez une extrémité d'un câble DisplayPort sur le connecteur DisplayPort de l'moniteur LCD et l'autre extrémité sur le connecteur DisplayPort d'un ordinateur.

DisplayPort

Utilisation des câbles audio

Branchez une extrémité d'un câble audio sur le port d'entrée audio de l'moniteur LCD et l'autre extrémité sur le port de sortie audio de l'ordinateur.

AUDIO IN

FAIRE LES BRANCHEMENTS

2.2.2 Connexion d'un appareil vidéo

Utilisation des câbles HDMI

Branchez une extrémité d'un câble HDMI sur le connecteur HDMI de l'moniteur LCD et l'autre extrémité sur le connecteur HDMI de votre appareil.

HDMI

3.1 Mise sous tension

Bouton ALIMENTATION voyant LED

1 Branchez la fiche du cordon d'alimentation sur une prise de courant ou une source d'alimentation.
2 Appuyez sur le bouton ALIMENTATION pour allumer l'moniteur LCD.

Le voyant DEL s'allume en VERT.

Lorsque l'moniteur LCD est allumé, appuyez sur le bouton ALIMENTATION pour éteindre l'moniteur LCD.

Le voyant DEL s'éteint.

3.2 Sélection de la source d'entrée du signal

Bouton SOURCE

1 Appuyez sur le bouton pour faire apparaître le menu de la source de signal d'entrée.
2 Appuyez sur le bouton ▲ ou ▼ pour mettre en surbrillance une source de signal d'entrée.
3 Appuyez sur le bouton ▶ pour sélectionner la source de signal d'entrée.

Note :

L'moniteur LCD consomme toujours de l'énergie tant que le cordon d'alimentation est branché sur la prise de courant. Débranchez le cordon d'alimentation si vous voulez couper complètement l'alimentation.

Notes :

♦ Cette fonction est uniquement disponible si DÉTECTION DE LA SOURCE est réglé sur MANUEL. Consultez la page page 38.
Une fois que vous avez sélectionné une source d'entrée de signal, le message de source d'entrée de signal apparaît rapidement sur l'écran.

Par exemple, si vous sélectionnez HDMI, le message suivant s'affichera.

Si la source d'entrée de signal sélectionnée n'est pas connectée à l'moniteur LCD ou est éteinte, le message 'Aucun signal' s'affichera sur l'écran.
Si le réglage de la résolution ou de la carte graphique de l'ordinateur connecté est trop élevé, le message 'source hors de plage' s'affichera.

UTILISATION DE L'MONITEUR LCD

3.3 Réglage du volume

1 Appuyez sur le bouton ◀ ou ▶ pour faire apparaître la barre de volume.

2 Appuyez sur le bouton ▶ pour augmenter le volume ou sur le bouton ◀ pour diminuer le volume.

Pour couper le son, réglez le volume sur 0.

3.4 Verrouillage du menu OSD

Verrouillez le menu OSD pour protéger l'moniteur LCD contre les utilisateurs non autorisés ou contre les appuis accidentels sur les boutons du panneau de contrôle.

Pour verrouiller le menu OSD, appuyez pendant au moins 5 secondes sur les boutons du panneau de contrôle indiqués ci-dessous ou jusqu'à ce que le message OSD LOCK OUT apparaisse.

Lorsque le menu OSD est verrouillé, aucun des boutons de contrôle ne marchera.

Type de verrouillage de l'OSD	Opération de verrouillage Opération de déverrouillage
Verrouiller tous les boutons	Appuyez sur les boutons ▶, ▲ et ▼ et maintenez-les enfoncés pendant 5 secondes.	Appuyez sur les boutons ▶, ▲ et ▼ et maintenez-les enfoncés pendant 5 secondes ou jusqu'à ce que le menu OSD s'affiche.
Verrouiller tous les boutons sauf le bouton ALIMENTATION	Appuyez sur les boutons ◀, ▲ et ▼ et maintenez-les enfoncés pendant 5 secondes.	Appuyez sur les boutons ◀, ▲ et ▼ et maintenez-les enfoncés pendant 5 secondes ou jusqu'à ce que le menu OSD s'affiche.

UTILISATION DE L'MONITEUR LCD

3.5 Utilisation de PIP (image dans image)

La fonction PIP (image dans image) vous permet de regarder en même temps plus d'une source de signal sur l'moniteur LCD.

3.5.1 Options PIP

Appuyez plusieurs fois sur le bouton ▲ pour activer et faire défiler les options PIP. Les options disponibles sont les suivantes :

• PIP activé : La source de signal secondaire est affichée avec la source de signal principale.
• PBP (Image côte à côte) : La source de signal principale et la source secondaire sont affichées à coté l'une de l'autre, avec la même taille.

- PIP désactivé : La fonction PIP est désactivée, seulement la source de signal principale est affichée.

Note :

Les sources de signal principales et secondaires peuvent être sélectionnées dans Réglage PIP, voir la page page 33.
♦ Certains signaux d'entrée ne sont pas compatibles avec la fonction PIP. Veuillez vous reporter au tableau de compatibilité PIP page page 34.

UTILISATION DE L'MONITEUR LCD

3.5.2 Permutation PIP

Les sources de signal principale et secondaire peuvent être permutées facilement avec le panneau de contrôle

Appuyez sur le bouton ▼ pour changer entre la source de signal principale et secondaire. Référez-vous à l'illustration ci-dessous.

3.6 Utilisation de la fonction de réglage auto

La fonction de réglage auto ajuste automatiquement l'moniteur LCD en appliquant les réglages optimaux, y compris la position horizontale, la position verticale, l'horloge et la phase.

Appuyez sur le bouton 47 pour faire un réglage auto.

Le message de réglage auto s'affichera sur l'écran.

Pendant le réglage auto, l'écran clignotera légèrement pendant quelques secondes.

Lorsque le message disparaît, le réglage auto est terminé.

Note :

♦ La fonction Permutation PIP ne peut être utilisée que lorsque PIP est activé, voir la page page 34.

Note :

♦ La fonction de réglage auto n'est disponible qu'avec les signaux d'entrée VGA.
Il est recommandé d'utiliser la fonction de réglage auto lorsque vous utilisez l'écran la première fois ou après avoir changé la fréquence de l'écran.

CHAPITRE 4 : MENU A AFFICHAGE SUR L'ÉCRAN

4.1 Utilisation du menu OSD

Opération
1 Ouvrir l’écran du menu principal	Appuyez sur [IMAGE]
2 Sélectionner le menu.	1 Appuyez sur le bouton ▲ ou ▼.2 Appuyez sur le bouton ▶ pourouvrir le sous-menu.

MENU A AFFICHAGE SUR L'ÉCRAN

Opération
3	Sélectionner un élément du sous-menu.	Appuyez sur le bouton ▲ ou ▼.
	L'élément indiqué en surbrillance, avec une flèche orange, indique le sous-menu actif.
4	Changer les réglages.	Appuyez sur le bouton ◀ ou ▶.
5	Quitter le sous-menu.	Appuyez sur √ ou ☐ pour retourner au menu précédent.
6	Fermer la fenêtre de l'OSD.	Appuyez de nouveau sur √ ou ☐

Lorsque vous modifiez des réglages, tous les changements seront automatiquement enregistrés lorsque

vous :

• Allez dans un autre menu.
  • Fermez le menu OSD.
• Attendez jusqu'à ce que le menu OSD se ferme automatiquement.

Note : La disponibilité de certaines options du menu dépend du signal de la source d'entrée. Si le menu n'est pas disponible, il sera désactivé et grisé.

MENU A AFFICHAGE SUR L'ÉCRAN

4.2 Structure du menu OSD

1920x1080 60Hz 1 BRIGHTNESS 2 COLOUR TEMP. 3 IMAGE SETTING 4 ASPECT RATIO 5 PIP SETTING 6 ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION 7 8 9 10 11 12 13

Menu principal Sous-menu Remarques
1. LUMINOSITÉ • LUMINOSITÉ	CONTRASTERÉTROÉCLAIRAGENIVEAU NOIR	Voir la page page 26.
2. TEMP. COULEUR • TEMP. COULEUR	COULEUR AUTO	Voir la page page 28.
3. RÉGLAGE DE L'IMAGE • NETTETÉ	SATURATIONTEINTEGAMMAGAMME DE COULEURSRÉDUCTION DU BRUITMODE IMAGEPOSITION HPOSITION VPHASEHORLOGE	Voir la page page 29.

MENU A AFFICHAGE SUR L'ÉCRAN

Menu principal Sous-menu Remarques

4. RAPPORT L/H • RAPPORT L/H	• ZOOM H.• ZOOM V.• SURBALAYAGE	Voir la page page 32.
5. RÉGLAGE PIP • PIP	• SOURCE PRINCIPALE• SOURCE SECONDAIRE• TAILLE DE L'IMAGE SECONDAIRE• IMG. SEC. POS.• PERMUTATION	Voir la page page 33.
6. ANTI-BRÛLURE • ACTIVER	• INTERVALLE (HEURES)• MODE	Voir la page page 35.
7. RÉGLAGES OSD • TRANSPARENCE	• POSITION H. OSD• POSITION V. OSD• DURÉE DE L'OSD	Voir la page page 36.
8. RÉGLAGES AUDIO • VOLUME	• AUDIO• SOURCE	Voir la page page 37.
9. SYSTÈME • ÉCONOMIE D'ÉNERGIE	• DÉTECTION DE LA SOURCE• MODE• DDC/CI• DCR• ÉCRAN BLEU• INFORMATIONS SIGNAL• Alink• LOGO• RAPPEL	Voir la page page 38.
10. ECO SMART • ACTIVER	• MODE• NIVEAU	Voir la page page 40.
11. SÉLECTION DE L'ENTRÉE • VGA	• DVI• HDMI• DP	Voir la page page 41.

MENU A AFFICHAGE SUR L'ÉCRAN

Menu principal Sous-menu Remarques

12. LANGUE Choisir la langue de l'O	SD :EN / FR / DE / ES / IT / PY / RO / PL / CS /NL / 简中 / 繁中
13. INFORMATION Affiche les informations de réglage comme l'Entrée, la Résolution, la Fréquence horizontale, la Fréquence verticale, le Mode de synchronisation et la Version du firmware.

CHAPITRE 5 : RÉGLAGE DE L'MONITEUR LCD

5.1 Luminosité

19 20 x 10 80 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION BRIGHTNESS 50 CONTRAST 50 BACKLIGHT 50 BLACK LEVEL 50 EXIT SELECT ▶ ADJUST ▼

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu LUMINOSITÉ puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Plage
LUMINOSITÉ	Ajuste la luminance de l'image de l'écran.	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
CONTRASTE	Ajuste le degré de différence entre le niveau noir et le niveau blanc.
RÉTROÉCLAIRAGE	Ajuste la luminance de l'image de l'écran.Note : Cette option du menu n'est pas disponible si la fonction ECO SMART est activée.
NIVEAU NOIR	Ajuste le niveau de noir de l'image à l'écran. Une faible luminosité intensifie le noir.

Veuillez vous reporter au tableau illustratif, page 27.

RÉGLAGE DE L'MONITEUR LCD

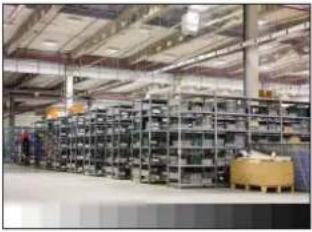

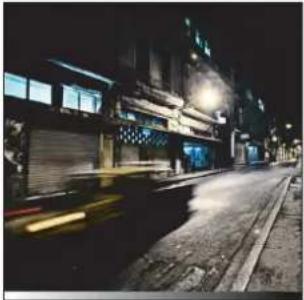

Réglage d'origine Réglage élevé Réglage bas

LUMINOSITÉ
CONTRASTE
NIVEAU NOIR

RÉGLAGE DE L'MONITEUR LCD

5.2 Temp. couleur

1920 x 1080 60Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION NEUTRAL WARM COOL USER R 111 G 102 B 128 AUTO COLOUR

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu TEMP. COULEUR puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Plage

TEMP. COULEUR	Procure plusieurs réglages de couleurs.	Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	NEUTRE CHAUD FROID UTILISATEUR
	Le paramètre de couleur peut être réglé sur :• NEUTRE - Fréquemment utilisé pour les conditions d'éclairage normales.• CHAUD - Ajoute une teinte légèrement rougeâtre pour des couleurs plus chaudes.• FROID - Ajoute une teinte légèrement bleuâtre pour des couleurs plus froides.• UTILISATEUR - Permet à l'utilisateur de régler la température des couleurs en ajustant les réglages R, V, B en fonction des préférences.1 Sélectionnez UTILISATEUR puis appuyez sur le bouton ▶.2 Appuyez sur le bouton▲ ou ▼ pour sélectionner la couleur que vous souhaitez ajuster.3 Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur entre 0 - 255.Note : Activez RAPPEL pour restaurer le réglage par défaut de la couleur.
COULEUR AUTO	Ajuste automatiquement la balance du blanc et les réglages des couleurs.Note : Cette option du menu n'est disponible que si la source d'entrée est VGA.	Appuyez sur le bouton ▶ pour exécuter la fonction.	-

RÉGLAGE DE L'MONITEUR LCD

5.3 Réglages d'image

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION SHARPNESS 50 SATURATION 50 TINT 50 GAMMA 2.2 S | 2.4 | 2.0 | COLOUR RANGE FULL LIMIT NOISE REDUCTION OFF LOW MID HIGH PICTURE MODE STANDARD DICOM H. POSITION 50 V. POSITION 50 PHASE 72 CLOCK 37

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu RÉGLAGES D'IMAGE, puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Plage
NETTETÉ	Ajuste la clarté et le focus de l'image de l'écran.		Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
SATURATION Ajuste la saturation des couleurs.
TEINTE Ajuste la teinte des couleurs.
GAMMA	Ajuste le réglage non linéaire pour la luminance et le contraste de l'image.		Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	2.2S2.42.0
	SORTIE SORTIE SORTIE
	Gamma d'affichage 2.2	Gamma d'affichage S	Gamma d'affichage 2.4	Gamma d'affichage 2.0

RÉGLAGE DE L'MONITEUR LCD

Élément Fonction Opération Plage
GAMME DE COULEURS	Ajuste les niveaux de noir et de blanc pour la vidéo. Note : Cette option du menu n'est disponible que si la source d'entrée est HDMI.	Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	COMPLÈTE LIMITE
	Source de signal provenant du PC - Signal PC à l'état de gamme complète (Échelle de gris 0-255) : Gamme de couleurs de l'OSD du moniteur : Complète *Veuillez sélectionner	Gamme de couleurs de l'OSD du moniteur : Limite
	Source de signal provenant de la Vidéo - Signal Vidéo à l'état de gamme limitée (Échelle de gris 16-235) : Gamme de couleurs de l'OSD du moniteur : Limite *Veuillez sélectionner	Gamme de couleurs de l'OSD du moniteur : Complète
RÉDUCTION DU BRUIT	Ajuste la réduction du bruit pour réduire le bruit des images. Cela aide à donner des images plus nettes.	Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	DÉSACTIVÉ BASSE MOY ELEVÉE
	[RWDH]
	Réduction du bruit désactivée Réduction du bruit activée
MODE IMAGE	Sélectionne un paramètre de mode d'image prédéfini.	Appuyez sur le bouton ▼ pour sélectionner le réglage.	STANDARD DICOM

RÉGLAGE DE L'MONITEUR LCD

Élément Fonction Opération Plage
POSITION H(Position horizontale)	Déplace l'image de l'écran vers la gauche ou la droite.	Appuyez sur le bouton ◀ ou▶ pour ajuster la valeur.	0 à 100
POSITION V(Position verticale)	Déplace l'image de l'écran vers le haut ou le bas.
PHASE	Ajuste la synchronisation de la phase avec le signal vidéo.Note : Cette option du menu n'est disponible que si la source d'entrée est VGA.
HORLOGE	Ajuste la synchronisation de la fréquence avec le signal vidéo.Note : Cette option du menu n'est disponible que si la source d'entrée est VGA.

RÉGLAGE DE L'MONITEUR LCD

5.4 Rapport L/H

1920 x 1080 60Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION ASPECT RATIO FULL REAL ZOOM H. ZOOM 100 V. ZOOM 100 OVERSCAN 0

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu RAPPORT L/H, puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Plage

RAPPORT L/H	Ajuste le format de l'image de l'écran.	Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	COMPLÈTE RÉEL ZOOM
ZOOM H(Zoom horizontal)	Ajuste le zoom horizontal.Note : Cette option du menu n'est disponible que si le paramètre Rapport L/H est réglé sur ZOOM.	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
ZOOM V(Zoom vertical)	Ajuste le zoom vertical.Note : Cette option du menu n'est disponible que si le paramètre Rapport L/H est réglé sur ZOOM.
SURBALAYAGE	Ajuste le réglage du surbalayage pour corriger les bords d'écran rognés.		0 à 15

RÉGLAGE DE L'MONITEUR LCD

5.5 Réglage PIP

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION PIP OFF PIP PBP MAIN SOURCE VGA DVI HDMI DP SUB SOURCE VGAD VIHDMI DP SUB PICTURE SIZE 1123 | SUB PIC. POS. L+UR+U L+D R+D SWAP

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu RÉGLAGE PIP, puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction		Opération	Plage
PIP	Permet de sélectionner le mode PIP ou de désactiver le mode PIP.		Appuyez sur le bouton ◀ ou ▶ pour sélectionner la valeur.	DÉSACTIVÉ PIP PBP
	PIP peut être réglé sur :• DÉSACTIVÉ - Désactive le mode PIP.• PIP - L'image de la deuxième source est affichée avec l'image de la source principale.• PBP - L'image de la source principale et l'image de la deuxième source sont affichées à coté l'une de l'autre.
SOURCE PRINC.	Permet de sélectionner le signal de la source principale.		Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	VGA DVI HDMI DP
SOURCE SEC.	Permet de sélectionner le signal de la source secondaire.

RÉGLAGE DE L'MONITEUR LCD

Note : N'importe quelle entrée de signal peut être réglée comme la source de signal principale ou secondaire. Cependant certaines entrées de signal ne sont pas supportées lorsque utilisées ensemble en tant que source de signal principale et secondaire.

Reportez-vous au tableau suivant pour les options de compatibilité.

Tableau 5.1 Tableau de compatibilité PIP

Source d'entrée		Source princ.
		VGA DVI HDMI DP
Source sec.	VGA X O O O
	DVI O X O O
	HDMI O O X O
	DP O O O X

Élément Fonction Opération Plage
TAILLE DEL'IMAGESECONDAIRE(Taille del'image sec.)	Vous permet de régler la taille de lasource d'image sec.Note : Cette option du menu n'estdisponible que si le paramètre PIPest réglé sur PIP.	Utilisez le bouton ◀ ou ▶ poursélectionner le réglage.	123
	La taille de l'image de la source secondaire peut être réglée sur :• 1- Taille d'image petite• 2- Taille d'image moyenne• 3- Taille d'image grande
POS. IM. SEC.(Position del'image sec.)	Vous permet de sélectionner laposition de la source d'imagesecondaire.Note : Cette option du menu n'estdisponible que si le paramètre PIPest réglé sur PIP	Utilisez le bouton ◀ ou ▶ poursélectionner le réglage.	L+UR+UL+DR+D
	La position de l'image de la source secondaire peut être réglée sur :• L+U - Ajuste l'image dans le coin supérieur à gauche de l'écran.• R+U - Ajuste l'image dans le coin supérieur à droite de l'écran.• L+D - Ajuste l'image dans le coin inférieur à gauche de l'écran.• R+D - Ajuste l'image dans le coin inférieur à droite de l'écran.
PERMUTATION	Pour permuter la source de signalprincipale et la source de signalsecondaire.	Appuyez sur le bouton ▶ pourexécuter la fonction.	-

RÉGLAGE DE L'MONITEUR LCD

5.6 Anti-brûlure

19 20 x 10 80 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION ENABLE ON OFF INTERVAL (HOURS) 45 |8 | MODE AB EXIT SELECT ADJUST

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu ANTI-BRÛLURE, puis appuyez sur le bouton u.
3. Appuyez sur le bouton p ou q pour sélectionner une option.

Élément Fonction Opération Plage
ACTIVER	Pour activer ou désactiver la fonction Anti-brûlure.	Utilisez le bouton t ou u pour sélectionner le réglage.	ACTIVÉ DÉSACTIVÉ
INTERVALLE (HEURES)	Pour régler l'intervalle (en heures) de l'activation de la fonction Anti-brûlure.	Appuyez sur le bouton t ou u pour ajuster la valeur.	4568
MODE	Sélectionne le mode Anti-Brûlure.	Utilisez le bouton t ou u pour sélectionner le réglage.	A B C
	Le mode Anti-brûlure peut être réglé sur :A - Exécuter rapidement.B - Plus lent mais plus précis que le mode A.C - Le plus lent mais le mode Anti-brûlure le plus précis.

RÉGLAGE DE L'MONITEUR LCD

5.7 Réglage de l'osd

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION TRANSPARENCY 0 OSD H. POSITION 50 OSD V. POSITION 50 OSD TIMER 15 EXIT SELECT ▶ ADJUST ▼

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu RÉGLAGE DE L'OSD, puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Plage
TRANSPARENCE	Règle le niveau de transparence de l'OSD.	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
POSITION H. OSD (Position horizontale)	Déplace l'image de l'OSD vers la gauche ou la droite de l'écran
POSITION V. OSD (Position verticale)	Déplace l'image de l'OSD vers le haut ou le bas de l'écran
DURÉE DE L'OSD	Règle la durée d'affichage (en secondes) de l'écran OSD. Lorsque cette durée est finie, l'écran OSD se fermera automatiquement.		5 à 100

RÉGLAGE DE L'MONITEUR LCD

5.8 Réglages audio

1920x1080 60Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION VOLUME 50 AUDIO ON F SOURCE PC VIDEO EXIT SELECT ADJUST

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu RÉGLAGES AUDIO puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Plage
VOLUME	Pour ajuster le volume du haut-parleur intégré.Note : Si le volume est ajusté mais AUDIO est réglé sur DÉSACTIVÉ, aucun son ne sera émis par les enceintes.	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
AUDIO	Pour allumer ou éteindre le son du haut-parleur.	Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	ACTIVÉ DÉSACTIVÉ
SOURCE	Sélectionne la source audio pour le signal d'entrée PC ou Vidéo.Note : Cette option du menu n'est disponible que si la source d'entrée est HDMI ou DP.		PCVIDEO

RÉGLAGE DE L'MONITEUR LCD

5.9 Système

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION STANDBY ON OFF SOURCE DETECT AUTO MANUAL MODE TEXT | GRAPH | DDC/CI ON F DCR ON OFF BLUE SCREEN ON F SIGNAL INFO ON F Alink ON OFF LOGO ON F RECALL

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu SYSTÈME, puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Plage

ECONOMIE D'ÉNERGIE	Activeou désactive le mode d'économie d'énergie.Lorsque l'moniteur LCD entre en mode d'économie d'énergie, l'écran devient tout noit et le voyant DEL s'allume en ORANGE.Note : La durée avant activation du mode d'économie d'énergie varie en fonction du paramètre DÉTECTION DE LA SOURCE.Si DÉTECTION DE LA SOURCE est réglé sur AUTO, l'écran vérifie tous les signaux d'entrée avant de passer en mode économie d'énergie si aucun signal n'est détecté ; cette opération prend plus de temps. Si DÉTECTION DE LA SOURCE est réglé sur MANUEL, l'écran passe directement en mode économie d'énergie.	Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	ACTIVÉ DÉSACTIVÉ
DÉTECTION DE LA SOURCE	Règle l'écran sur la détection automatique ou manuelle de la source du signal d'entrée.		AUTO MANUEL
Élément Fonction Opération Plage
MODE	Règle le mode pour une meilleure qualité d'image.	Utilisez le bouton ◀ ou► pour sélectionner le réglage.	TEXTE GRAPHIQUE
	Note : Cette option du menu n'est disponible que si la source d'entrée est VGA avec la résolution réglée sur l'une des valeurs suivantes : 640 x 350, 640 x 400, 720 x 350 ou 720 x 400.Pour des performances optimales, sélectionnez :• TEXTE - Ce mode est approprié pour regarder des documents texte, lorsque la résolution est 720 x 400 ou 720 x 350.• GRAPHIQUE - Ce mode est approprié pour regarder des images lorsque la résolution est 640 x 350 ou 640 x 400.
DDC/CI	Active le protocole DDC/CI pour permettre aux utilisateurs de configurer le moniteur avec un logiciel, en utilisant deux fils du câble VGA ou DVI.	Utilisez le bouton ◀ ou► pour sélectionner le réglage.	ACTIVÉ DÉSACTIVÉ
DCR (Rapport dynamique de contraste)	Active la fonction DCR Cette fonction permet de régler automatiquement la luminosité et le contraste de l'image sur une plage de contraste haute vitesse et dynamique, comme pour l'affichage de films. La fonction DCR s'utilise lors d'un affichage en intérieur.
ÉCRAN BLEU	Active ou désactive la fonction écran bleu. Si le paramètre est réglé sur ACTIVÉ, un écran bleu est affiché lorsqu'aucun signal n'est disponible.
INFORMATIONSSIGNAL	Active ou désactive l'affichage à l'écran des informations sur le signal.
Alink	Active ou désactive la fonction Alink. Si le paramètre est réglé sur ACTIVÉ, vous pouvez contrôler l'appareil compatible Alink connecté sur le même statut sous tension ou hors tension. Note : Cette option du menu n'est disponible que si la source d'entrée est HDMI.
LOGO	Active ou désactive la fonction logo. Si le paramètre est réglé sur ACTIVÉ, le logo AG Neovo est brièvement affiché une fois que l'écran est mis sous tension.
RAPPEL	Utilisez pour réinitialiser tous les réglages sur les valeurs par défaut, sauf la Langue, PIP et la source d'entrée.	Appuyez sur le bouton ► pour exécuter la fonction.	-

RÉGLAGE DE L'MONITEUR LCD

5.10 Eco smart

Avec le capteur EcoSmart intégré, les utilisateurs peuvent activer la fonction Eco Smart pour ajuster automatiquement la luminosité de l'moniteur LCD en fonction de l'éclairage ambiant. Cette fonction aide le confort des yeux et à optimiser l'économie d'énergie.

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION ENABLE ONOFF MODE AUTO USER LEVEL 80 EXIT SELECT ▶ADJUST ▼

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu ECO SMART, puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Valeur
ACTIVER	Active ou désactive la fonction Eco Smart.	Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	ACTIVÉ DÉSACTIVÉ
MODE	Règle le mode de luminosité auto.	Utilisez le bouton ◀ ou ▶ pour sélectionner le réglage.	AUTO UTILISATEUR
	Le mode peut être réglé sur :• AUTO - Ce mode est le mode par défaut. La luminosité de l'moniteur LCD s'ajuste automatiquement en fonction de l'éclairage ambient.• UTILISATEUR - Permet à l'utilisateur de régler manuellement la luminosité de l'moniteur LCD.
NIVEAU	Permet de régler le niveau de la luminosité LCD.Note : Cette option du menu n'est disponible que si le paramètre MODE est réglé sur UTILISATEUR.	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100

RÉGLAGE DE L'MONITEUR LCD

5.11 Sélection de l'entrée

19 20 x 10 80 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION VGA DVI HDMI DP EXIT E NTER SELECT

1. Appuyez sur pour ouvrir la fenêtre du menu OSD.
2. Sélectionnez le menu SÉLECTION DE L'ENTRÉE, puis appuyez sur le bouton ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une option.

Élément Fonction Opération Valeur
VGA	Règle VGA comme le signal de la source d'entrée.	Appuyez sur le bouton ▶ pour basculer sur la source d'entrée sélectionnée.	-
DVI	Règle DVI comme le signal de la source d'entrée.
HDMI	Sélectionne HDMI comme source du signal d'entrée.
DP	Définit DP (DisplayPort) comme signal de la source d'entrée.

CHAPITRE 6 : ANNEXE

6.1 Messages d'avertissement

Messages d'avertissement Cause Solution
	La résolution ou la vitesse de rafraîchissement de la carte graphique de l'ordinateur est trop haute.	· Changez la résolution ou la vitesse de rafraîchissement de la carte graphique.
	L'moniteur LCD n'arrive pas à détecter le signal de la source d'entrée.	· Vérifiez si la source d'entrée est ALLUMÉ.· Vérifiez si le câble du signal est correctement branché.· Vérifiez si les broches de la fiche du câble sont tordues ou endommagées.
	L'OSD a été verrouillé par un utilisateur.	· Déverrouillez l'OSD.Consultez la page 18.
	La fonction Anti-Burn-In a été activée par l'utilisateur.	· Désactivez la fonction Anti-Burn-In. Consultez la page 35.
	Cette boîte de message d'avertissement s'affiche uniquement lorsque le réglage de la fonction menu est modifié pour la première fois.	· Appuyez sur le bouton ACCEPTER pour continuer les modifications du réglage ou appuyez sur le bouton ANNULER pour désactiver les modifications du réglage.Remarque : L'opération peut varier selon les modèles de produit.

6.2 Dépannage

Problème Causes possibles et solutions
Aucune image.·Le voyant DEL est ETEINT.	·Vérifiez si l'moniteur LCD est ALLUMÉ.·Vérifiez si cordon d'alimentation est branché correctement sur l'moniteur LCD.·Vérifiez si le cordon d'alimentation est branché sur une prise de courant.
·Le voyant DEL est ORANGE.	·Vérifiez si l'ordinateur est ALLUMÉ.·Vérifiez si l'ordinateur est en veille, faites bouger la souris ou appuyez sur une touche du clavier pour réveiller l'ordinateur.
La position de l'image est incorrecte.	·Ajustez les réglages de POSITION H et de POSITION V. Consultez RÉGLAGES D'IMAGE sur la page 29.
Le texte affiché est flou.	·Avec une source VGA, appuyez sur le bouton 47 du clavier pour ajuster automatiquement l'affichage.·Ajustez les RÉGLAGES D'IMAGE (voir page 29).
Le menu OSD ne s'ouvre pas.	·L'OSD est verrouillé. Pour déverrouiller l'OSD, voir page 18.
Des points rouges, bleus, verts ou blancs apparaissent sur l'écran.	·Il y a des millions de micro-transisteurs dans cet moniteur LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n'indique pas un problème.
Aucun son audio.·Vérifiez	si le volume a été réglé sur 0 (voir page 18 ou 37).·Vérifiez si le paramètre RÉGLAGES AUDIO > AUDIO est réglé sur ARRÊT (voir page 37).·Avec une source VGA ou DVI, 'vérifiez les réglages audio de l'ordinateur.·Pour l'entrée HDMI ou DP, sélectionnez la source d'entrée audio correcte (voir page 37).
Le mode PIP ne fonctionne pas.	·Les sources du signal d'entrée principal et secondaire ne sont pas compatibles pour un affichage simultané en mode PIP. Veuillez consulter le tableau de compatibilité PIP pour plus de détails (voir page 34).
Impossible de régler le paramètre rétroéclairage.	·La fonction Eco Smart est activée. Réglez le paramètre ECO SMART > ACTIVER sur ARRÊT pour désactiver la fonction Eco Smart (voir page 40).

ANNEXE

Problème Causes possibles et solutions
L'image affichée semble déformée.	Réglez le format d'affichage de l'image (voir page 32).
De la buée s'est formée sur la surface ou à l'intérieur de l'moniteur LCD.	Cela se produit normalement lorsque l'moniteur LCD est déplacé d'un endroit froid à un endroit chaud. N'allumez pas l'moniteur LCD, attendez jusqu'à ce que la buée ait disparue.
De la buée s'est formée sur la surface de l'écran.	Cela est à cause de conditions humides. Cela est normal. La buée disparaîtra après quelques jours ou lorsque le temps change.
Des ombres, causées par une image statique, restent visibles sur l'écran.	Eteignez l'moniteur LCD pendant les périodes prolongées d'inutilisation.Utilisez un économiseur d'écran ou une image noire et blanche pendant les périodes prolongées d'inutilisation.

ANNEXE

6.3 Transport de l'moniteur LCD

Pour transporter l'moniteur LCD, pour le faire réparer ou le déplacer par exemple, remettez-le dans sa boîte originale.

1 Placez les accessoires dans la boîte (si nécessaire). Posez les deux morceaux de mousse de protection de chaque coté de l'moniteur LCD.
2 Posez l'moniteur LCD dans la boîte.
3 Placez la boîte d'accessoires dans le compartiment prévu à cet effet (si nécessaire).
4 Fermez et scotchez la boîte.

CHAPITRE 7 : SPÉCIFICATIONS

7.1 Spécifications de l'écran

♦ Toutes les spécifications sont sujettes à modification sans préavis.

7.2 Dimensions de l'écran
