MODE D'EMPLOI DMM8 ULD AKG

Lire cette notice avant d'utiliser le système!

194 MODO DE EMPLEO

1.1 Objectif de ce document 135
1.2 Conservation de ce document 135
1.3 Responsabilité 135
1.4 Garantie 135

2 LIVRAISON 136

2.1 Contenu de l'emballage 136
2.2 Accessoires en option 136

3 SÉCURITÉ ET ENVIRONNEMENT 137

3.1 Sécurité 137
3.2 Connaissances présupposées et domaine de responsabilité de l'utilisateur 138
3.3 Explication des symboles 138
3.4 Utilisation conforme 139
3.5 Utilisation non conforme 139
3.6 Environnement 139

4 DÉCLARATION DE CONFORMITÉ 139

5 DESCRIPTION DU SYSTÈME 140

5.1 Description abrégée 140
5.2 Spécifications techniques 140

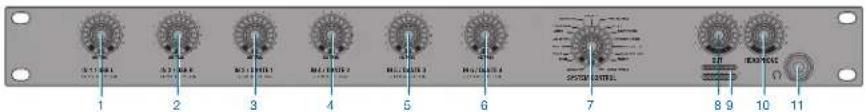

5.3 Face avant : Description des contrôles 142
5.3.1 Régulateurs rotatifs des canaux d'entrée 142
5.3.2 Mode de fonctionnement/SYSTEM CONTROL 143
5.3.3 Régulateurs rotatifs des sorties stéréo 143
5.3.4 Contrôle de niveau des sorties stéréo 143
5.3.5 Sortie Casque stéréo 143
5.4 Face arrière : Description des contrôles 144

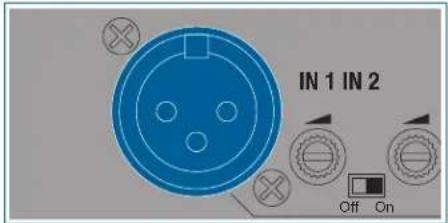

5.4.1 Canaux d'entrée 145

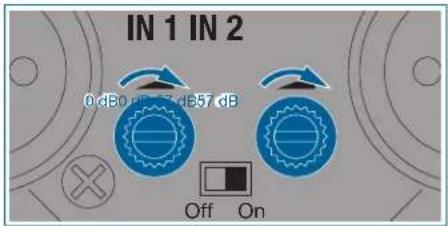

5.4.2 Régulateur de gain 145
5.4.3 Canal de sortie de somme stéréo 146
5.4.4 Sortie Enregistrement stéréo 146
5.4.5 Commande sérielle (RS232) 147
5.4.6 Prise USB 147
5.4.7 Prise LAN 148

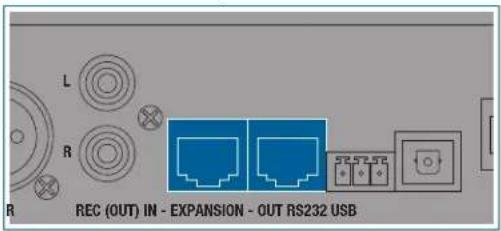

5.4.8 Mise en cascade de systèmes 148
5.4.9 Alimentation fantôme 149
5.4.10 Réseau Dante™ 150
5.5 Algorithme Automix 151
5.5.1 Adaptation de niveau dynamique 151
5.5.2 Best Mic On 152
5.5.3 Détection de bruit 152
5.6 Mise en cascade de systèmes 152

6 MONTAGE ET RACCORDEMENT 153

6.1 Montage 153

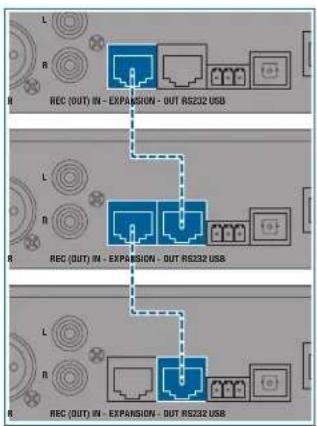

6.2 Mettre les systèmes en cascade (option) 153
6.3 Brancher les microphones et instruments 153
6.4 Brancher le système sur le courant 154

7 DESCRIPTION DU

FONCTIONNEMENT 155

7.1 Manipulation 155

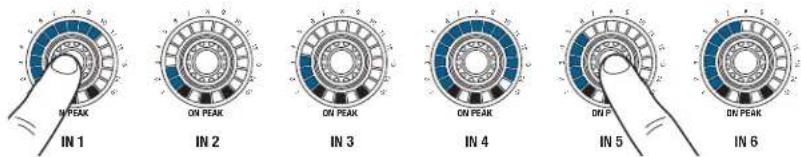

7.2 Utilisation des régulateurs rotatifs 155
7.2.1 Affichage du niveau audio et de la fonction VU 156

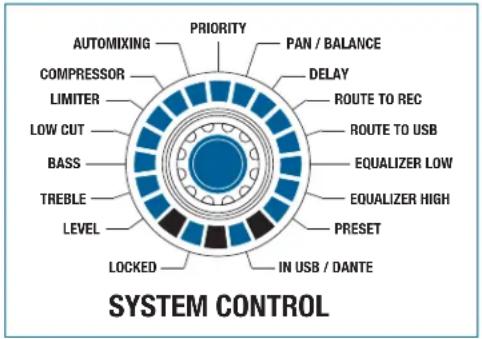

7.3 SYSTEM CONTROL 156
7.3.1 Fonctions du SYSTEM CONTROL 156
7.3.2 Fonctions des canaux d'entrée 157
7.3.3 Fonctions des canaux de sortie 157
7.3.4 Fonctions de la sortie Casque stéréo (sortie de contrôle) 157
7.4 Fonctions DSP 158

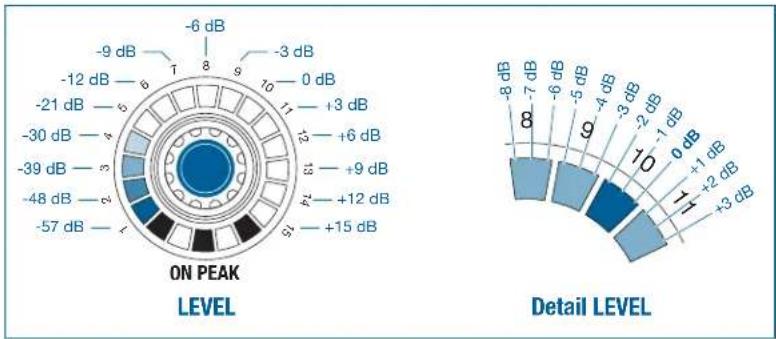

7.4.1 LEVEL 158

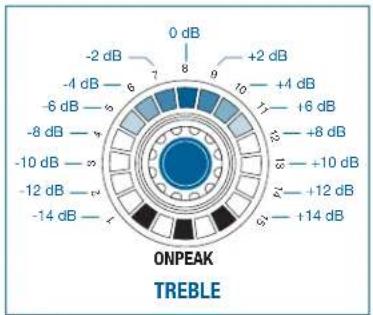

7.4.2 TREBLE 159

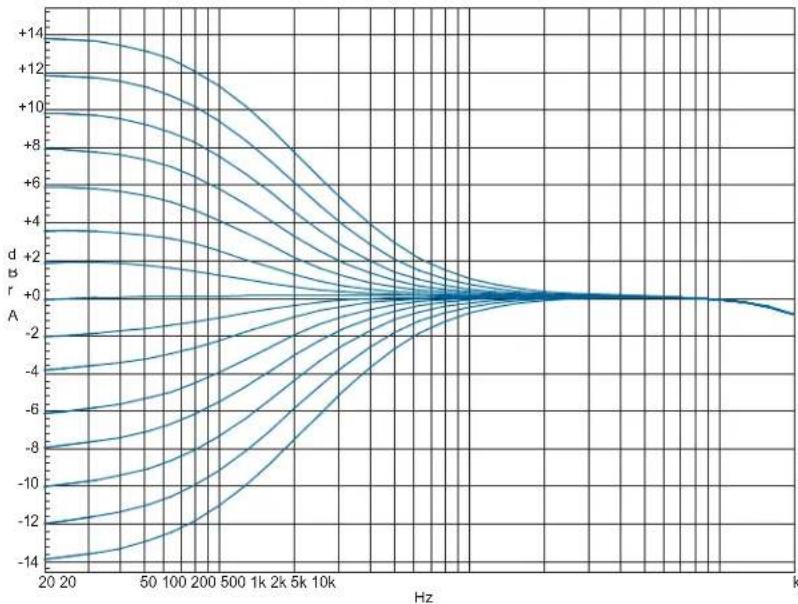

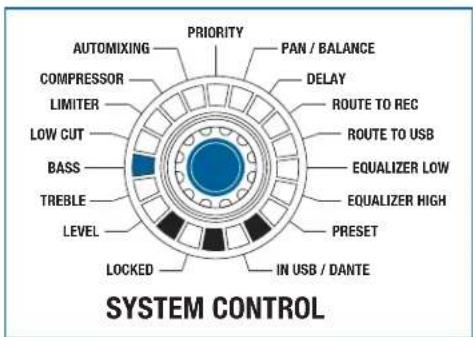

7.4.3 BASS 160

7.4.4 LOW CUT 162

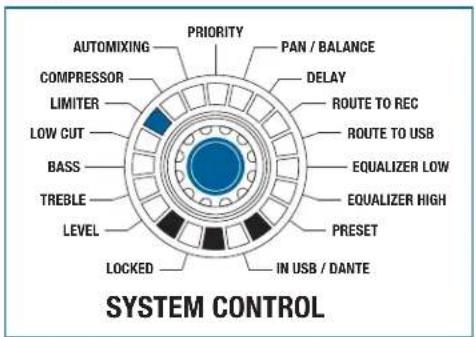

7.4.5 LIMITER 164

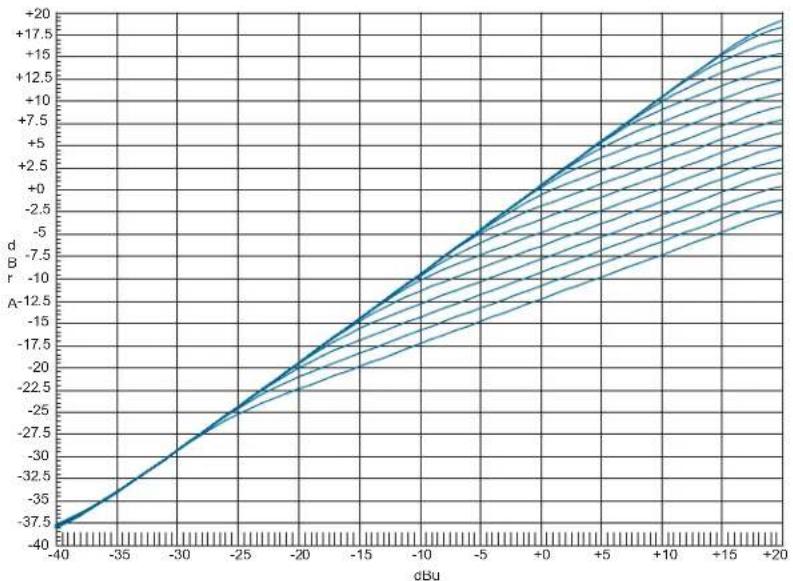

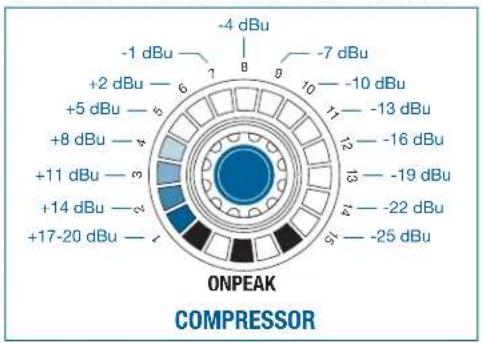

7.4.6 COMPRESSOR 165

7.4.7 AUTOMIXING 167

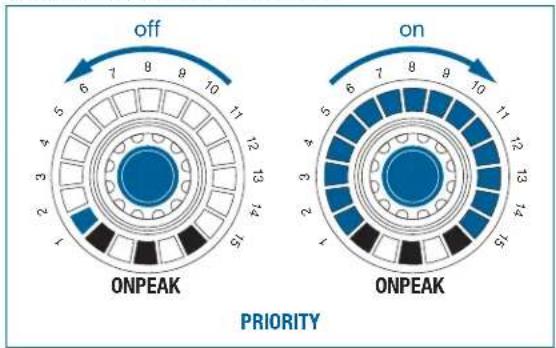

7.4.8 PRIORITY 168

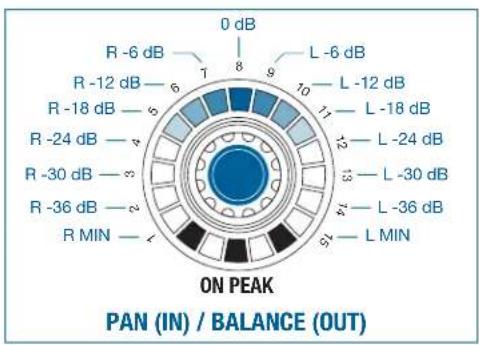

7.4.9 PAN / BALANCE 169

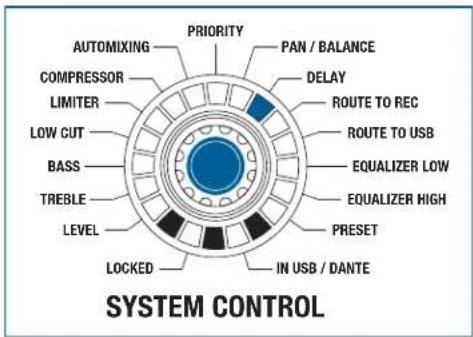

7.4.10 DELAY 170

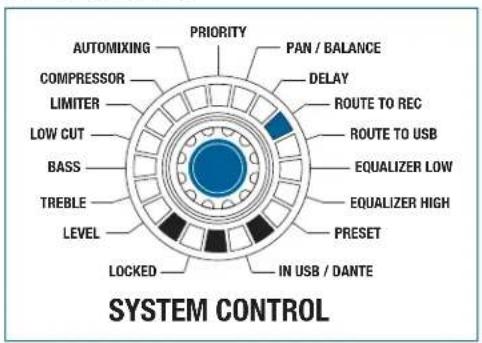

7.4.11 ROUTING TO REC 171

7.4.12 ROUTING TO USB 172

7.4.13 EQUALIZER 173

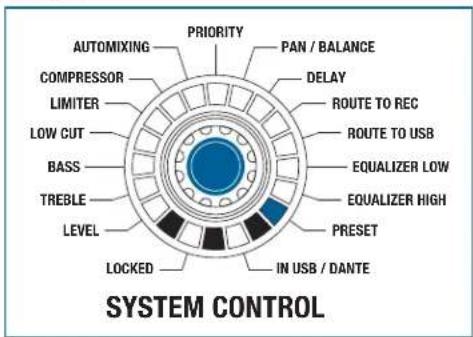

7.4.14 PRESET 175

7.5 LOCKED 176

8 MANIPULATION DU SYSTÈME 177

8.1 SYSTEM CONTROL : Modifier les paramètres du système 177

8.2 Configurer les microphones du DMM8 U (UL, ULD) 177

8.3 Écouter les entrées et sorties 178

8.4 Mettre les systèmes en cascade 179

8.5 Transmission par USB et Dante™ 179

8.5.1 Modifier la transmission 179

8.6 Activer l'alimentation fantôme 180

8.7 Utiliser les profils 180

8.7.1 Sélectionner un profil 180

8.7.2 Programmer un profil 181

8.7.3 Supprimer un profil 181

8.8 Utiliser MUTE 182

8.8.1 Activer MUTE 182

8.8.2 Désactiver MUTE 182

8.9 Activer ROUTING TO OUT 183

8.9.1 Pour un canal d'entrée 183

8.9.2 Pour plusieurs canaux d'entrée 183

8.10 Désactiver ROUTING TO OUT 183

8.11.1 Verrouiller le régulateur rotatif SYSTEM CONTROL 184

8.11.2 Déverrouiller le régulateur rotatif SYSTEM CONTROL 184

8.11.3 Verrouiller le système 185

8.11.4 Déverrouiller le système 185

8.11.5 Déverrouiller certains canaux 185

8.11.6 Verrouiller certains canaux 186

8.12 Copier des données de configuration 187

8.12.1 Copier des valeurs 187

8.12.2 Copier toutes les valeurs 187

8.13 Réinitialiser à la configuration d'usine 188

9 RÉSOLUTION DES ERREURS 190

Éditeur	AKG Acoustics GmbH	AKG ACOUSTICS, U.S.
	Laxenburger Straße 254	8500 Balboa Blvd. Dock 15
	1230 Vienne	Northridge, CA 91329
	Autriche	U.S.A.
	Tél : [phone]	Tél : [phone]
	Fax : [phone]
	[e-mail]	[e-mail]
Copyright	© 2015 AKG Acoustics GmbH
	Tous droits réservés.
	Les informations de ce mode d'emploi, les schémas, et les photos annexes sont la propriété intellectuelle de la société AKG Acoustics GmbH.
	Dans le cadre du respect du droit d'auteur, il est interdit, sans autorisation préalable expresse et écrite de la société AKG Acoustics GmbH, de reproduire ou de transmettre toute ou partie de cette documentation, quelles qu'en soient les raisons, les formes ou les moyens, que ce soit électroniquement, mécaniquement, par photocopies, enregistrement ou dispositifs de stockage et de récupération d'informations. Il est interdit de la transmettre à un tiers. Elle doit nous être retourné sur demande.
FCC Statement	Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:Reorient or relocate the receiving antenna.Increase the separation between the equipment and receiver.Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.Consult the dealer or an experienced radio/TV technician for help.This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment.
Mise à jour	Ce mode d'emploi peut être mis à jour sans préavis et n'engage en aucune façon la société AKG Acoustics GmbH.
Version 1.0
Date d'édition	Juillet 2015/FR

1 Généralités

1.1 Objectif de ce document

Cette documentation est destinée à vous permettre :

• de manipuler ce système en toute sécurité
• d'utiliser ce système de façon conforme.

1.2 Conservation de ce document

Imprimez ce mode d'emploi et conservez.le précautionneusement ou enregistrez-le électroniquement sur un support facile d'accès.

Remettez ce mode d'emploi au propriétaire suivant.

Ce mode d'emploi est un composant essentiel du système.

Responsabilité

1.3 Responsabilité

AKG Acoustics GmbH ne serait être tenu responsable des conséquences des situations suivantes :

• Utilisation du système pour un objectif autre que ceux compris dans l'Utilisation conforme.
• Une manipulation inappropriée de ce système.
• Des modifications non autorisées ou effectuées de façon incorrecte.
• Une documentation non mise à jour.

Garantie

1.4 Garantie

AKG Acoustics GmbH n'assume aucune garantie pour les dommages causés par

• Une manipulation inappropriée du système.
• Des modifications non autorisées ou effectuées de façon incorrecte.
• Une documentation non mise à jour.

2 Livraison

Contenu de l'emballage

2.1 Contenu de l'emballage

Contrôlez l'exhaustivité de la livraison. Adressez-vous à votre fournisseur AKG si elle est incomplète.

• 1 DMM8 U, DMM8 UL ou DMM8 ULD
• 1 Guide rapide
• 1 câble d'alimentation CEI EU standard
• 1 câble d'alimentation CEI US standard

Accessoires en option

2.2 Accessoires en option

Vous trouverez des accessoires en option dans à télécharger du site www.akg.com. Votre revendeur vous conseillera avec plaisir.

3 Sécurité et environnement

Sécurité

3.1 Sécurité

Attention : Risque d'endommagement

- Protégez votre système

• de l'ensoleillement direct
• de la poussière et de l'humidité
• de la pluie

• des vibrations et des coups.

• Ne renversez pas de liquide sur le système et ne laissez rien tomber dans les fentes d'aération.

• Ne posez pas de récipient contenant du liquide sur le système.
• Le système ne doit être utilisé qu'en lieu sec.
• L'ouverture et les interventions de maintenance ou de réparation sont réservées aux professionnels autorisés. L'intérieur du boîtier ne contient aucune pièce pouvant être entretenue, réparée ou remplacée par un non-professionnel.
• Avant la mise en service de votre système, vérifiez que la tension de service du réseau d'alimentation du site correspond à celle de son bloc d'alimentation intégré.
• Le système ne doit être utilisé qu'avec une tension réseau entre 100 et 240 V AC. Les autres types de courant ou tensions pourraient endommager le système.
• Éteignez immédiatement le système si un objet ou du liquide devait pénétrer à l'intérieur. Débranchez alors immédiatement le câble réseau de sa prise et laissez contrôler le système par notre Service Client.
• Débranchez aussi le câble réseau de la prise si vous n'utilisez pas le système sur une longue période. N'oubliez pas que, même mis hors service, un système dont le câble d'alimentation est toujours branché n'est pas complètement isolé du réseau.

• Ne placez pas le système près d'une source de chaleur, radiateur, conduite de chauffage, amplificateur, etc.

• Pour éviter les pannes et perturbations électriques, séparez les câbles, en particulier ceux des entrées de microphone des câbles à courant fort et d'alimentation réseau. Si vous effectuez le câblage en gaines ou en canaux à câbles, placez les câbles de transmission dans un canal séparé.

• Nettoyez le système avec un chiffon humide, mais non mouillé. Débranchez auparavant le câble réseau de la prise. N'utilisez pas de détergent abrasifs ou acides ou contenant de l'alcool ou des solvants qui pourraient abîmer le revêtement et les composants en plastiques.
• N'utilisez le système que pour ce quoi il a été conçu. AKG ne saurait être tenu responsable des dommages induits par une utilisation non conforme ou une manipulation inappropriée.

3.2 Connaissances présupposées et domaine de responsabilité de l'utilisateur

• La création et la mise en service d'une cascade de systèmes sont réservées aux spécialistes qualifiés.
• Le terme Spécialistes qualifiés désigne les personnes qui, en raison de leurs formations, professionnelles et continues et leur expérience, ont la capacité de détecter les risques et d'éviter les dangers liés à l'utilisation du produit.

3.3 Explication des symboles

Attention : Risque d'endommagement

Ne pas suivre les instructions risque d'endommager le système.

Avertissement Dangers liés aux chocs électriques

Situation dangereuse : Ne pas suivre les instructions risque d'occasionner des blessures légères ou moyennes.

Indique des indications et conseils utiles pour une utilisation efficace du système

Indique des informations et des téléchargements Internet complémentaires.

Indique des informations relatives à l'élimination correcte des composants décrits.

3.4 Utilisation conforme

Le mixeur de microphone numérique automatique DMM8 U (UL, ULD) est réservé au mixage de signaux audio.

3.5 Utilisation non conforme

Toute utilisation autre que l'utilisation ci-dessus sera considéré comme non conforme.

3.6 Environnement

• L'emballage du système est recyclable. Éliminez toujours l'emballage en l'envoyant à un système de collecte adapté.
• Pour éliminer le système, séparez le boîtier, les circuits électroniques et les câbles et éliminez tous les composants selon les consignes d'élimination en vigueur.

4 Déclaration de conformité

Ce produit satisfait les normes listées dans la déclaration de conformité. Vous trouverez la déclaration de conformité à l'adresse http://www.akg.com. Vous pouvez la demander par e-mail en écrivant à [e-mail].

5 Description du système

Description abrégée

5.1 Description abrégée

Le DMM8 U (UL, ULD) est un mixeur de microphone numérique automatique 19". Le traitement des signaux interne est numérique. Les entrées et sorties sont disponibles en version analogique ou numérique.

Le système est doté de 6 canaux d'entrée mono symétriques, configurables comme entrées de microphone ou de ligne (pour le récepteur d'un microphone sans fil, par ex.).

Côté sortie, le canal droit et le canal gauche disposent chacun de trois sorties : Somme symétrique, Enregistrement stéréo et Casque stéréo.

Le système est doté d'une prise USB, pouvant servir en entrée ou en sortie.

La commande se fait par LAN et réseau Dante™ (en option).

Le mixeur dispose d'un module d'alimentation à plage élargie et est branché au réseau électrique par le câble d'alimentation livré.

En plus des nombreuses fonctions DSP de traitement des signaux, le DMM8 U (UL, ULD) dispose de fonctionnalités de mixage automatique innovatrices.

Si les 6 entrées symétriques ne suffisent pas, il est possible de mettre jusqu'à dix DMM8 U (UL, ULD) en cascade.

5.2 Spécifications techniques

Généralités

Généralités

Dimensions Boîtier standard pour montage en rack,1 UH483 (l) x 45 (h) x 220 (p) mm

Poids(avec emballage) 3,5 kg

Température ambiante auto-risée

0°C ... 50°C

Humidité environnante en fonctionnement

10% ... 90%, sans condensation

Module d'alimentation
Module d'alimentation

Tension d'entrée 100 ... 240 V AC

Fréquence de réseau 50 ... 60 Hz

Consommation max. 75 Watt

Tensions de sortie 24 V

Entrées
Entrées symétriques - Préampli

Gain 0 dB ... 60 dB

Niveau d'entrée max. +20 dBu

Réjection en mode commun >70 dB

Dynamique >120 dB

Ratio signal-bruit (S/N) >90 dB

Impédance d'entrée >8 kΩ

Bruit à l'entrée équivalent. -127 dBu

Entrées symétriques - Alimentation fantôme

Tension fantôme 48 V CC

Tension d'alimentation max. par entrée 10 mA

Résistances d'alimentation 2 x 6,8 kΩ

Entrées symétriques - Convertisseur Analogique/Numérique

Format de données 24 Bit
Fréquence d'échantillonnage	48 kHz

Sorties
Enregistrement et Sortie de somme

Niveau de sortie max.	+20 dBu
Dynamique >110 dB
Ratio signal-bruit (S/N) >90 dB
Impédance de charge min.	<100 Ω

Conversion Numérique/Analogique pour enregistrement, contrôle et sortie de somme

Format de données 24 Bit

Sorties

Enregistrement et Sortie de somme

Fréquence d'échantillonnage 48 kHz

Contrôles Face avant

5.3 Face avant : Description des contrôles

Neuf régulateurs rotatifs sont placés sur la face avant.

1 2 3 4 5 6 7 8 9 10 11

Illustration 1 : Face avant du DMM8 U (UL, ULD)

Le tableau suivant décrit les contrôles de la face avant du DMM8 U (UL, ULD) :

N° Description

1 à 6 Entrées microphone et de ligne

7 Mode de fonctionnement/System Control

8 Sortie stéréo

9 Contrôle de niveau des sorties stéréo

10 Sortie Casque stéréo

11 Prise de connexion du casque

Ces régulateurs rotatifs modifient les paramètres des fonctions audio sélectionnées.

Régulateurs rotatifs Entrées

5.3.1 Régulateurs rotatifs des canaux d'entrée

Le DMM8 U (UL, ULD) est doté de 6 canaux d'entrée symétriques pour brancher des microphones dynamique à faible valeur ohmique, des microphones à condensateur ou d'autres sources de signaux, comme le récepteur d'un microphone sans fil. Il y a un régulateur rotatif par canal d'entrée (1 à 6).

Chaque canal d'entrée est doté d'une LED verte ON et d'une LED rouge PEAK.

LED ON

ON s'allume si le canal d'entrée a la priorité en mode Automatique. Si cette fonction Automix est désactivée, ON est toujours allumé.

LED PEAK

PEAK s'allume, lorsque le signal au niveau d'un canal d'entrée se rapproche du seuil de contrôle maximal. Diminuez alors le niveau avec le régulateur ou modifiez la sensibilité d'entrée.

Cette dernière est adapté avec le régulateur de gain au dos du système connecté.

SYSTEM CONTROL

5.3.2 Mode de fonctionnement/SYSTEM CONTROL

Le DMM8 U (UL, ULD) dispose de nombreuses fonctionnalités comme Volume, Plages d'aiguës, Basses, Automix, sélectionnées avec le régulateur rotatif SYSTEM CONTROL (7).

Régulateurs rotatifs Sorties

5.3.3 Régulateurs rotatifs des sorties stéréo

Le régulateur rotatif des canaux de sortie stéréo est repéré d'un OUT (8). Ce régulateur modifient les paramètres du canal de sortie.

• Volume
- Plage d'aiguës
- Plage de basses
- Comportement à proximité des seuils
• Balance et retard

Contrôle de niveau

5.3.4 Contrôle de niveau des sorties stéréo

Le contrôle de niveau (9) sous le régulateur rotatif des canaux de sortie stéréo affiche le niveau de sortie en dB.

Sortie Casque

5.3.5 Sortie Casque stéréo

La sortie Casque stéréo (10) permet d'entendre les entrées et les sorties.

Contrôles Face arrière

5.4 Face arrière : Description des contrôles

La face arrière contient les prises d'alimentation, des canaux d'entrée et des canaux de sortie.

241 3 5 796 8 110 1214 13 15 16171819*212223**242526 XLEAFS XLEAFS SLOWING REFERENCE 12141

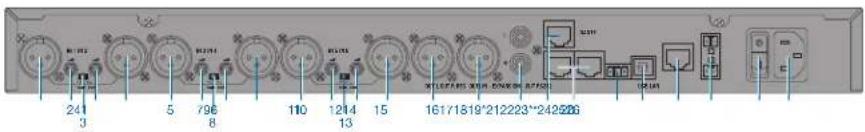

Illustration 2 : Face arrière du DMM8 U (UL, ULD)

*Sur DMM8 ULD seulement **Sur DMM8 UL et DMM8 ULD seulement

Le tableau suivant décrit les contrôles de la face arrière du DMM8 U (UL, ULD) :

N° Description

1, 5, 6, 10, 11, 15 Canaux d'entrée

2, 4, 7, 9, 12, 14 Régulateur de gain

3, 8, 13 Alimentation fantôme

16 Canal de sortie stéréo à gauche

17 Canal de sortie stéréo à droite

18 Sortie Enregistrement stéréo

19 DanteTM: *sur DMM8 ULD seulement

20 Douille d'extension

21 Borne Phoenix (mise à la terre/régulation à distance)

22 Commande sérielle (RS232)

23 Douille Jack modulaire (RJ-45): **sur DMM8 UL et DMM8 ULD seulement

24 Contrôle de niveau à distance

N° Description

25 Interrupteur réseau

26 Raccord réseau

Canaux d'entrée

5.4.1 Canaux d'entrée

Illustration 3 : Canal d'entrée

Les 6 canaux d'entrée symétriques (1, 5, 6, 10, 11, 15) sont accessibles par douilles tripolaires XLR. Elle sont repérées de IN 1 à IN 6. Les régulateurs rotatifs IN 1 à IN 6 de la face avant modifient les niveaux d'entrée.

L'affectation des broches est repérée au-dessus de la douille IN 3 :

Un interrupteur est placé entre deux douilles XLR pour la tension fantôme et chaque canal a un régulateur de gain.

Régulateur de gain

5.4.2 Régulateur de gain

IN 1 IN 2 0 dB0 dB5 dB57 dB Off On

Illustration 4 : Régulateur de gain

Chaque canal d'entrée est doté à son côté d'un régulateur de gain (2, 4, 7, 9, 12, 14) pour ajuster le niveau d'entrée. Les régulateurs de gain sont munis d'un interrupteur en butée gauche.

Le niveau d'entrée est de 0 dB en butée gauche. Il peut être amené à son maximum de 57 dB en tournant le régulateur vers la droite.

Sortie stéréo

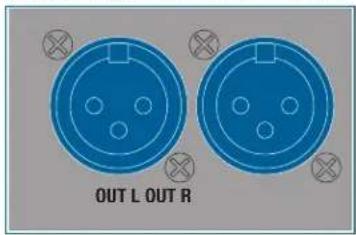

5.4.3 Canal de sortie de somme stéréo

Illustration 5 : Canal de sortie de somme stéréo

Le système est doté d'un canal de sortie de somme stéréo symétrique (16, 17). Il est accessible par deux douilles tripolaires XLR. Elle sont repérées d'un OUT L et OUT R.

Le régulateur rotatif OUT de la face avant sert à modifier les réglages du niveau de sortie du canal de sortie stéréo.

Sortie Enregistrement stéréo

5.4.4 Sortie Enregistrement stéréo

Illustration 6 : Sortie Enregistrement stéréo

Deux prises Cinch repérées d'un REC (OUT) (18) servent à brancher un appareil d'enregistrement stéréo. La configuration de l'affectation de chaque canal à une sortie Enregistrement stéréo asymétrique est libre.

Commande sérielle

5.4.5 Commande sérielle (RS232)

Illustration 7 : Commande sérielle

La prise RS232 (21) permet d'effectuer les mises à jour du logiciel et de contrôler le système avec une commande externe (p.ex. : AMX). Affectation des broches :

Broche Fonction

1 GND

2 TxD

3 RxD

Prise USB

5.4.6 Prise USB

RS232 USB LAN

Illustration 8 : Prise USB

La prise USB (22) sert à connecter le système à un ordinateur pour effectuer les mises à jour et brancher une commande externe.

La connexion est réglée par un pilote Microsoft Windows standard. Le pilote pour un ordinateur Apple doit être installé manuellement.

Prise LAN

5.4.7 Prise LAN

RS232 USB LAN

Illustration 9: Prise LAN

La prise LAN (23) permet d'effectuer les mises à jour du logiciel et de contrôler le système avec une commande externe (p.ex. : AMX).

Elle assure aussi la liaison pour la commande et le diagnostic à distance par un serveur web.

Ce dernier offre une interface d'utilisation simple et fonctionnelle géré dans un navigateur et permet l'accès à le système au travers du réseau LAN.

La commande peut se faire de la face avant du mixeur automatique et du serveur web : Cependant, cette configuration donne la priorité aux saisies effectuées avec le serveur web.

Le mixeur automatique génère un protocole permettant de le contrôler en Wi-Fi avec un logiciel externe ou une application.

Ces applications peuvent, en fonction du type et de la complexité de la programmation, offrir plus de fonctions et, suivant le système utilisé, une interface d'utilisation graphique plus élaborée.

Mise en cascade

5.4.8 Mise en cascade de systèmes

Les prises jack 8-pôles modulaires (RJ-45) (20) assurent la réunion de 10 systèmes au maximum.

La somme audio et le signal d'état pour l'algorithme Automix sont transmis.

La transmission audio en cascade se fait en 24 bits. Les bruits n'en sont pas aggravés.

Alimentation fantôme

5.4.9 Alimentation fantôme

IN 1 IN 2 Off On PHANT, PWR

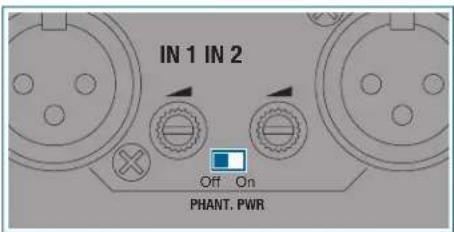

Illustration 11 : Alimentation fantôme

Le système est doté de trois interrupteurs d'alimentation fantôme (3, 8, 13).

L'interrupteur coulissant active la tension d'alimentation fantôme de +48 V pour les entrées à sa gauche et à sa droite.

Mise à la terre

La borne Phoenix sert à relier le boîtier au potentiel 0 V de l'alimentation en tension.

Ne ponter le potentiel 0 V qu'avec la mise à la terre (réglages d'usine) ou vers la mise à la terre centrale, sinon l'alimentation fantôme n'a pas de point de référence et ne fonctionne pas.

Commande analogique

⊥ VCA

Illustration 13: Borne Phoenix

Un potentiomètre linéaire 50 kΩ peut être installé à l'entrée V AC du volume général.

VCA Poti 50k lin. ⊥

Illustration 14: VAC

Le potentiomètre linéaire est branché à l'entrée V AC comme illustré ci-dessus. Tournez le potentiomètre pour modifier la résistance à l'entrée V AC. Cette valeur est prise en compte et le volume adapté en conséquence. La position de gauche signifie 0%, celle de droite 100%.

Le niveau de sortie dépend du régulateur de somme et du régulateur de niveau distant. Le régulateur de niveau distant influence les deux sommes de la même façon.

Réseau Dante™

5.4.10 Réseau Dante™

DANTE OUT) IN - EXPANSION - OUT

Illustration 15: Dante ^TM

Le DMM14 ULD est doté d'une prise jack modulaire 8 pôles (RJ-45) repérée d'un DANTE (19).

Tous les canaux de sortie et d'entrée seront alors automatiquement routés vers le réseau Dante™.

Après traitement du signal (basses, aiguës, ...) et l'algorithme Automix, les canaux d'entrée sont routés vers le réseau Dante™ sous forme de signaux Direct-Out.

Les sommes d'entrées sont, elles, routées vers le réseau Dante™ sous forme de signaux Direct-Out avant le réglage de la balance, le Volume-Out et le limiteur.

Les réglages doivent être effectués sur le récepteur Dante™ (table de mixage, par ex.).

Lors d'une mise en cascade de mixeurs automatiques, faites attention au fait que le système ne transmet au travers du réseau Dante™ que les canaux disponibles localement sur un mixeur automatique. Si vous avez aussi besoin des canaux d'entrée d'un autre système mis en cascade, ce dernier doit lui-même disposer d'une interface Dante™.

Si plusieurs systèmes sont utilisés avec Automix, ils doivent en plus être connectés par mise en cascade. En effet, l'algorithme Automix transmet les signaux de somme et de commande.

Algorithme pour Automix

5.5 Algorithme Automix

L'algorithme Automix du système a 3 fonctions de base pour évaluer la valeur d'atténuation du signal et le niveau de sortie du signal d'entrée. Les fonctions et paramètres suivants sont intégrés à l'algorithme Automix :

• Adaptation de niveau dynamique
• Best Mic On
  • Détection de bruit

Adaptation de niveau

5.5.1 Adaptation de niveau dynamique

Le système calcule en continu la somme de tous les canaux d'entrée. Cette valeur sert de référence.

Si le niveau du canal d'entrée est proche ou au-dessus de cette référence, le canal est déclaré dominant et légèrement atténué. Si le niveau du canal d'entrée est bien en-dessous de cette référence, il est considéré comme un bruit de fond et très atténué.

Si un canal n'est plus déclaré comme dominant, il est atténué à 1 dB/seconde, les autres, non dominants, étant relevés au même rythme pour

maintenir leur somme du niveau de sortie. L'augmentation d'un canal dure en général entre 3 et 5 ms.

Best Mic On

5.5.2 Best Mic On

La proximité de deux microphones a pour conséquence négative la génération d'effets de peigne par suppression de fréquences. Pour éviter ces signaux étouffés ou creux, seul le canal du microphone ayant le niveau le plus élevé est déclaré dominant et activé.

Détection de bruit

5.5.3 Détection de bruit

Si l'amplitude de signaux parasites persistants est suffisamment forte pour qu'ils soient considérés comme dominants, alors que les changements de leurs fréquences et niveaux sont très faibles, ils sont déclarés non-dominants.

Le système détecte les signaux parasites de type bruits de climatisation ou de ventilateur et les exclut de ses critères de déclenchement des canaux de microphone.

Extension pour mise en cascade

5.6 Mise en cascade de systèmes

Si le nombre des canaux d'entrée d'un système ne suffisent pas, il est possible de mettre jusqu'à 10 en cascade.

Le système est doté de deux interfaces Ethernet 100 Mbits. Elles servent à la transmission des données de commande et audio entre les systèmes mis en cascade.

Vous pouvez ainsi créer un système de mixeurs automatiques avec :

• 60 canaux d'entrée
  • 20 canaux de sortie
  • 10 sorties de casque stéréo

Les sorties de somme pour OUT, REC-OUT et HEADPHONE sont accessibles au système de tous les systèmes mis en cascade. Chaque système ajoute ses canaux d'entrée aux sorties de somme transmises par l'interface Ethernet. Chaque système peut écouter et transmettre les sorties de somme.

L'algorithme Automix transmet aussi ses données de commande par cette interface. C'est pourquoi il peut fonctionner tout au long du système.

6 Montage et raccordement

Étapes du montage et du raccordement du DMM8 U (UL, ULD) :

1. Montage
2. Mettre les systèmes en cascade (option)
3. Brancher les microphones et instruments
4. Brancher le système sur le courant

6.1 Montage

Montage du système :

Étape Description

1 Fixez le système dans le rack 19" avec 4 vis. Faites attention à ce qu'il soit solidement fixé.

Vous pouvez aussi le poser sur un sol solide.

6.2 Mettre les systèmes en cascade (option)

Attention : Risque d'endommagement

Le raccordement est réservé au spécialistes autorisés.

Ne raccordez pas le premier système de la cascade au dernier.

Pour effectuer le câblage (mise en cascade) de chaque système au moyen de sa douille d'extension, voir la section 8.4 Mettre les systèmes en cascade, page 179

6.3 Brancher les microphones et instruments

Tenez compte aussi pour cette opération des instructions de leurs manuels d'utilisation.

Raccordement des microphones et instruments aux prises de la face arrière du DMM8 U (UL, ULD) :

Étape Description

1 Branchez les microphones et les autres sources de signaux (le récepteur d'un microphone sans fil, par ex.) au canaux d'entrée IN
2 Connectez les canaux de sortie OUT L et OUT R à une table de mixage ou un amplificateur
3 Connectez les douilles Cinch de la sortie Enregistrement stéréo REC (OUT) à un système d'enregistrement

6.4 Brancher le système sur le courant

Attention : Risque d'endommagement

Ne branchez le système au réseau électrique que lorsque toutes les liaisons audio sont établies.

Faites attention à ce la tension d'entrée du DMM8 U (UL, ULD) corresponde bien à la tension du réseau.

Branchement du système :

Étape Description

1 Connectez le câble réseau à la douille correspondante sur la face arrière du DMM8 U (UL, ULD)
2 Branchez le câble réseau à une prise de courant.

7 Description du fonctionnement

7.1 Manipulation

Le système est manipulé au travers des 9 régulateurs rotatifs placés sur sa face avant. Ils sont repérés ainsi : IN 1 à IN 6, SYSTEM CONTROL, OUT et HEADPHONE.

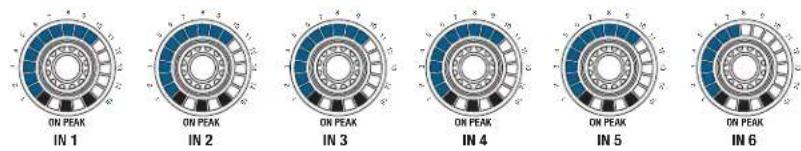

Les régulateurs rotatifs des entrées sont entourés d'une DEL verte, d'une rouge et d'une couronne de 15 DEL jaunes. Le régulateur rotatif SYSTEM CONTROL et les régulateurs rotatifs des sorties sont entourés d'une couronne de 15 DEL jaunes. Le contrôle de niveau sous les sorties a huit DEL, 6 vertes, une jaune et une rouge.

La couronne de DEL sert à visualiser la position du régulateur ou afficher le niveau du signal.

Régulateur rotatif

7.2 Utilisation des régulateurs rotatifs

Illustration 16 : Régulateur rotatif

• Tournez les régulateurs rotatifs dans un sens ou dans l'autre pour effectuer des modifications des entrées et des sorties et effectuer des réglages de fonctions. Ces modifications sont visualisées par la couronne de DEL autour du régulateur rotatif. Les départs et incrémentations de la couronne de DEL dépendent de la fonction.
• Appuyez rapidement sur le régulateur rotatif SYSTEM CONTROL pour commuter la visualisation fournie par les couronnes de DEL sur VU-mètre, l'affichage du niveau audio effectif. Lorsque le mode VU-mètre est actif, la DEL LEVEL du régulateur rotatif SYSTEM CONTROL clignote. Rappuyez sur le régulateur rotatif SYSTEM CONTROL pour désactiver le mode VU-mètre.

SYSTEM CONTROL

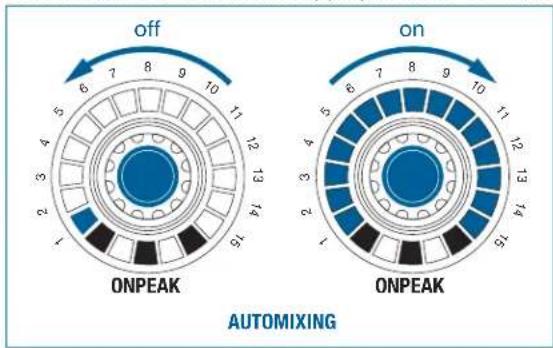

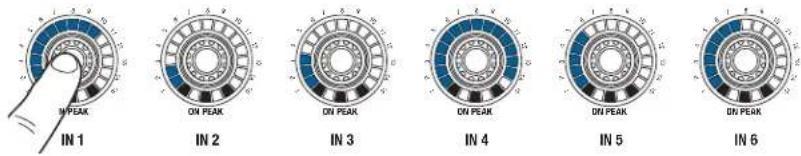

7.2.1 Affichage du niveau audio et de la fonction VU

Lorsque la fonction LEVEL est sélectionnée, les couronnes DEL des entrées et sorties affichent le niveau réglé.

7.3 SYSTEM CONTROL

Le régulateur rotatif SYSTEM CONTROL sert à sélectionner différentes fonctions du système.

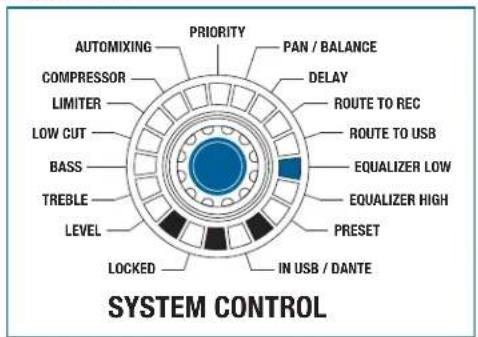

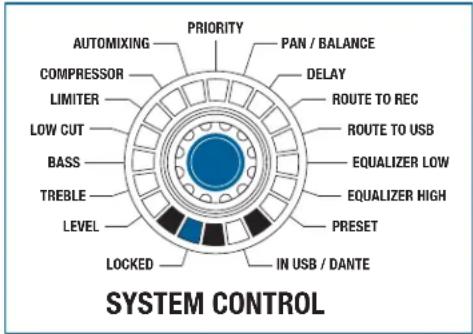

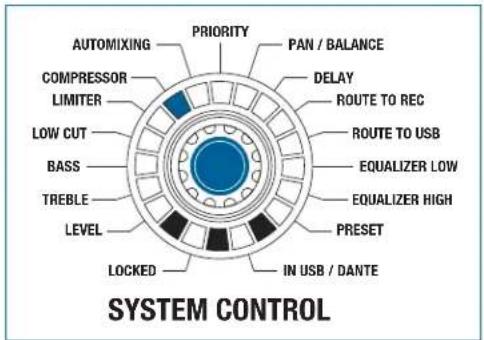

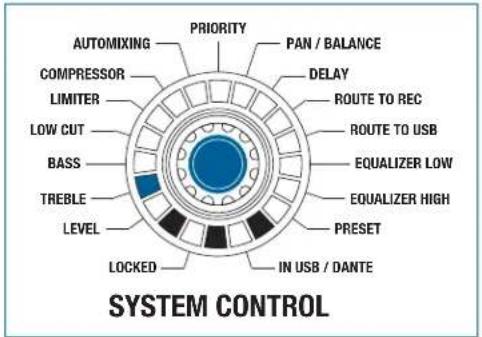

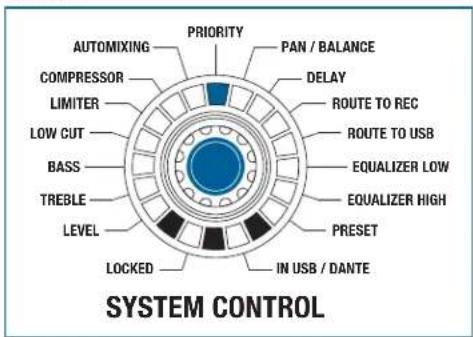

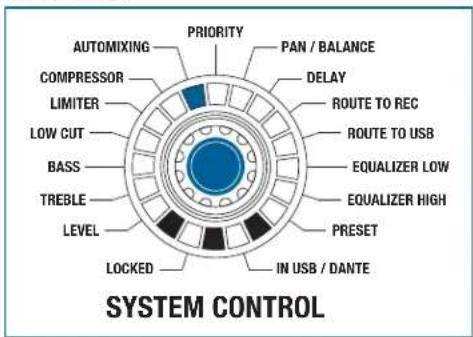

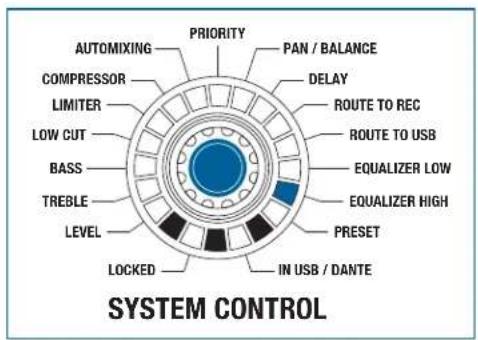

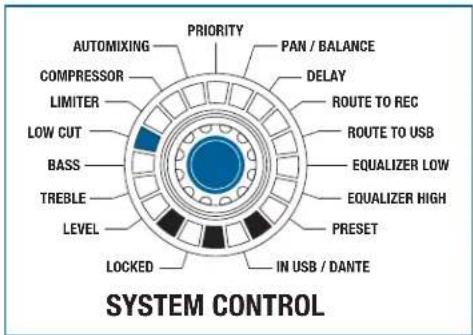

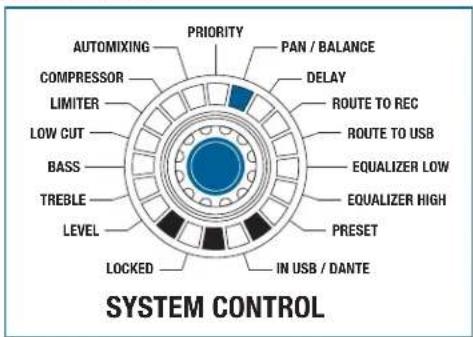

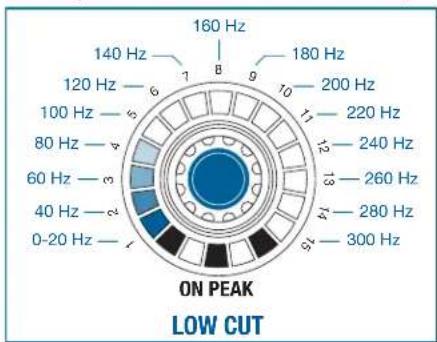

AUTOMIXING PRIORITY PAN / BALANCE COMpressor LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE DELAY ROUTE TO REC ROUTE TO USB EQUALIZER LOW EQUALIZER HIGH PRESET SYSTEM CONTROL

Illustration 17: SYSTEM CONTROL

La sélection des fonctions et le réglage des paramètres sont détaillés dans la section 8.1 SYSTEM CONTROL : Modifier les paramètres du système, page 177

Fonctions pour SYSTEM CONTROL

7.3.1 Fonctions du SYSTEM CONTROL

Fonction disponibles du SYSTEM CONTROL :

Appuyez sur les autres régulateurs rotatifs, seuls ou en combinaison, pour sélectionner les fonctions suivantes :

• Routing To Out
• Contrôle
• Mute

Fonctions des canaux d'entrée

7.3.2 Fonctions des canaux d'entrée

Les canaux d'entrée sont modifiés par les fonctions suivantes :

• Level
• Treble
• Bass
• Low Cut
• Compressor
• Automixing
• Priority
• Pan
• Routing To Out
• Routing To Rec

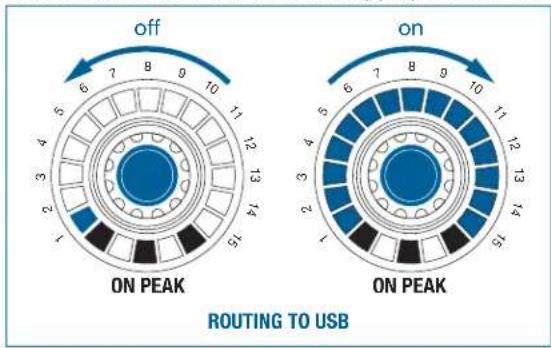

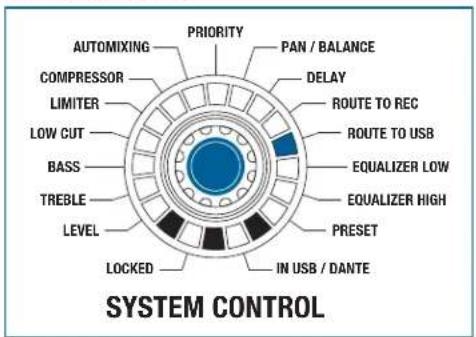

• Routing To USB
• Contrôle
• Mute

Fonctions des canaux de sortie

7.3.3 Fonctions des canaux de sortie

Les canaux de sortie sont modifiés par les fonctions suivantes :

• Level
• Treble
• Bass
• Limiter
  Balance
• Delay
• Égaliseur
• Contrôle
• Mute

7.3.4 Fonctions de la sortie Casque stéréo (sortie de contrôle)

Exception : le régulateur rotatif HEADPHONE. La sortie Casque stéréo est toujours sur LEVEL, indépendamment de la position du régulateur rotatif SYSTEM CONTROL.

Fonctions DSP

7.4 Fonctions DSP

Manipulation et fonctionnement des fonctions :

LEVEL

7.4.1 LEVEL

PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR LIMITER DELAY ROUTE TO REC ROUTE TO USB EQUALIZER LOW EQUALIZER HIGH BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET

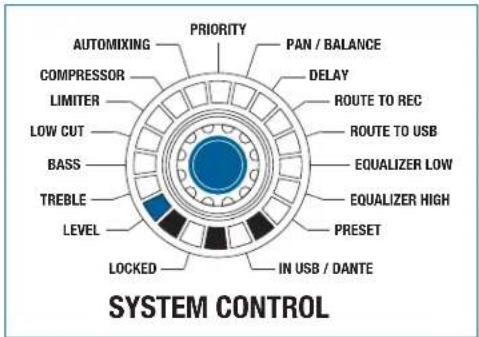

Illustration 18 : Fonction LEVEL

La fonction LEVEL s'applique à tous les canaux d'entrée et de sortie.

Tournez le régulateur rotatif vers la droite pour augmenter le volume. Tournez-le dans l'autre sens pour le diminuer.

Plage de réglage : -∞ à +15 dB.

À +15 dB, la couronne de DEL est complètement allumée et le système n'émet plus aucun signal acoustique de confirmation.

De -12 à +15 dB, le réglage se fait par pas de 1 dB par cran. Une DEL s'allume toutes les 3 dB. De -∞ à -12 dB, le réglage se fait par pas de 3 dB par cran. Une DEL s'allume toutes les 9 dB.

Illustration 19 : Détail LEVEL

TREBLE

Pour faciliter la visualisation de la position 0 dB, sa DEL (n° 10) est plus claire que les autres. Attention, ce niveau 0 dB n'est atteint que lorsque le troisième cran est atteint après allumage de la DEL (voir Détail LEVEL).

Appuyez sur le régulateur rotatif SYSTEM CONTROL en fonction LEVEL pour basculer l'affichage des canaux d'entrée et de sortie d'Amplification à Contrôle de niveau.

7.4.2 TREBLE

AUTOMIXING PRIORITY PAN / BALANCE COMpressor LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY

Illustration 20 : Fonction TREBEL

La fonction TREBEL s'applique à tous les canaux d'entrée et de sortie.

Illustration 21 : Incrémentation de la couronne de DEL de la fonction TREBEL

La fonction TREBLE sert à régler les aiguës du signal audio. Le filtre est de type Shelving High (plateau haut) de niveau 1. Le seuil de fréquence est 10 kHz.

Plage de réglage : -14 à +14 dB. En mode Linéaire, seule la DEL du milieu (0 dB) s'allume. Si vous tournez le régulateur rotatif vers la gauche, les DEL de gauche s'allument en conséquence.

Si vous tournez le régulateur rotatif vers la droite, les DEL de gauche s'allument en conséquence.

Le pas, réglable, est de 2 dB par cran et correspond à l'allumage d'une DEL.

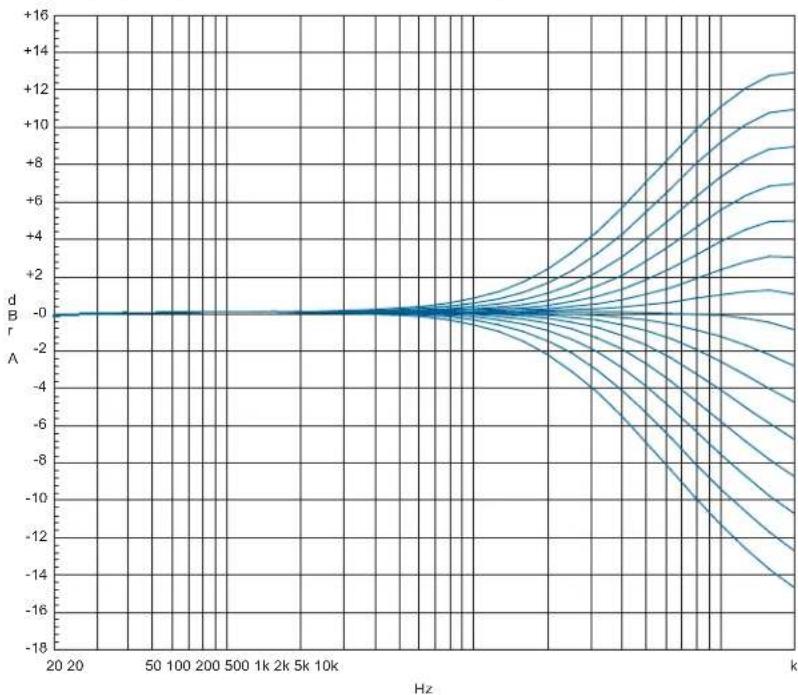

Illustration 22 : Paramètres de la fonction TREBLE

BASS

7.4.3 BASS

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 23 : Fonction BASS

La fonction BASS s'applique à tous les canaux d'entrée et de sortie.

La fonction BASSE sert à régler les basses du signal audio. Le filtre est de type Shelving Low (plateau bas) de niveau 1. Le seuil de fréquence est 100 Hz.

Plage de réglage : -14 à +14 dB. En mode Linéaire, seule la DEL du milieu (0 dB) s'allume. Si vous tournez le régulateur rotatif vers la gauche, les DEL de gauche s'allument en conséquence.

Si vous tournez le régulateur rotatif vers la droite, les DEL de gauche s'allument en conséquence.

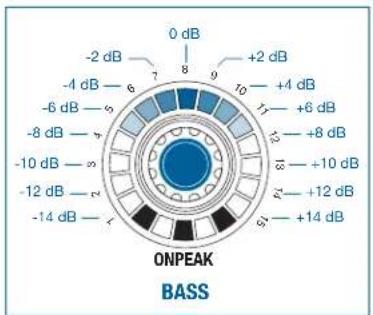

Illustration 24 : Incrémentation de la couronne de DEL de la fonction BASS

Le pas, réglable, est de 2 dB par cran et correspond à l'allumage d'une DEL.

Illustration 25 : Paramètres de la fonction BASS

LOW CUT

7.4.4 LOW CUT

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 26 : Fonction LOW CUT

La fonction LOW CUT s'applique à tous les canaux d'entrée.

La fonction LOW CUT sert à éliminer les bruits parasites de basse fréquence. Le filtre est de type Pass high (passe-haut) de niveau 2. Tournez le régulateur rotatif vers la droite pour augmenter le seuil de fréquence minimal, vers la gauche pour le diminuer.

Plage de réglage : 0 Hz (aucun effet) à 300 Hz (atténuation forte)

À 0 Hz, une DEL est allumée. À 300 Hz, la couronne de DEL est complète.

Illustration 27 : Incrémentation de la couronne de DEL de la fonction LOW CUT

Le pas, réglable, est de 20 Hz par cran et correspond à l'allumage d'une DEL.

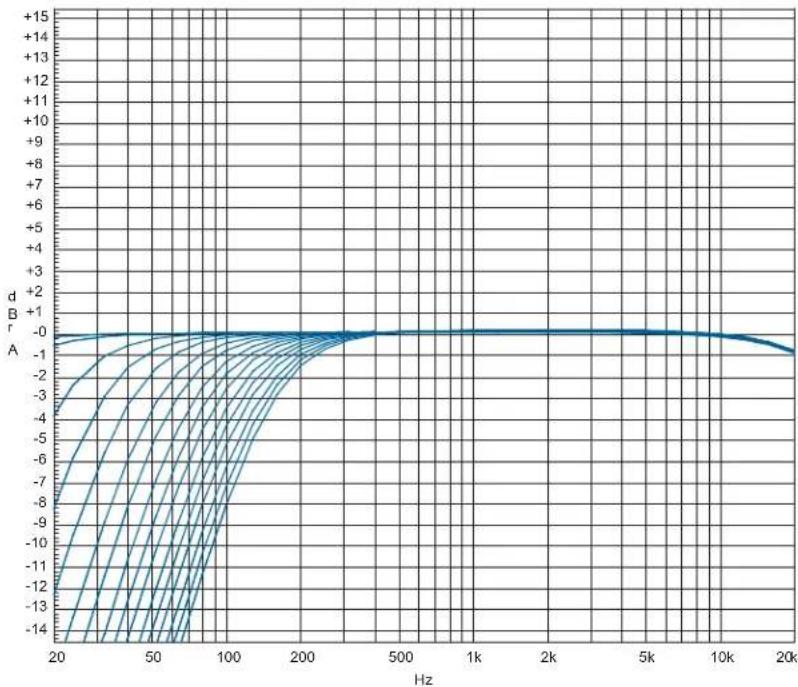

Illustration 28 : Paramètres de la fonction LOW CUT

LIMITER

7.4.5 LIMITER

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 29 : Fonction LIMITER

La fonction LIMITER s'applique à tous les canaux de sortie.

Tournez le régulateur rotatif vers la droite pour augmenter l'effet, vers la gauche pour la diminuer.

Plage de réglage : +20 à -25 dBu. À +20 dBu, une DEL est allumée. À -25 dBu, la couronne de DEL est complète.

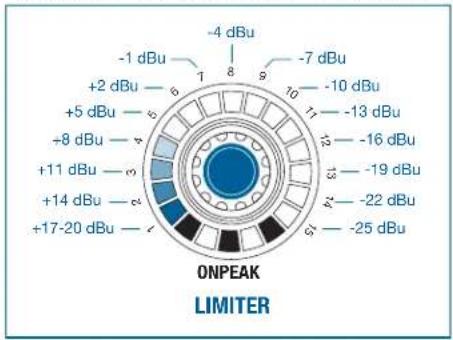

Illustration 30 : Incrémentation de la couronne de DEL de la fonction LIMITER

Le pas, réglable, est de 3 dB par cran et correspond à l'allumage d'une DEL.

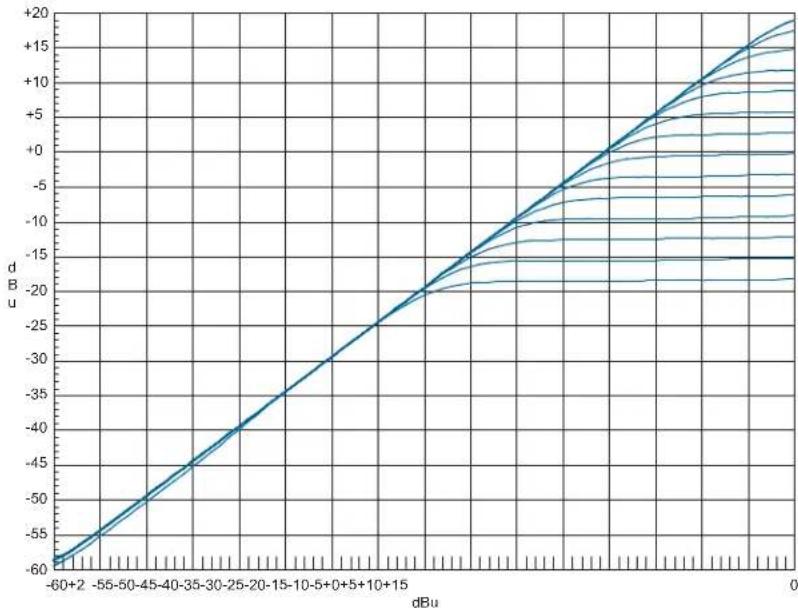

Illustration 31 : Paramètres de la fonction LIMITER

COMPRESSOR

7.4.6 COMPRESSOR

AUTOMIXING PRIORITY PAN / BALANCE COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE DELAY ROUTE TO REC ROUTE TO USB EQUALIZER LOW EQUALIZER HIGH PRESET SYSTEM CONTROL

Illustration 32 : Fonction COMPRESSOR

La fonction COMPRESSOR s'applique à tous les canaux d'entrée.

Le ratio (taux de compression) du compresseur est réglé en usine. Sa valeur est 1:2. Tournez le régulateur rotatif vers la droite pour augmenter l'effet, vers la gauche pour la diminuer.

Plage de réglage : +20 à -25 dBu. À +20 dBu, une DEL est allumée. À -25 dBu, la couronne de DEL est complète.

Illustration 33 : Incrémentation de la couronne de DEL de la fonction COMPRESSOR

Le pas, réglable, est de 3 dB par cran et correspond à l'allumage d'une DEL.

Illustration 34 : Paramètres de la fonction COMPRESSOR

AUTOMIXING

7.4.7 AUTOMIXING

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 35 : Fonction AUTOMIXING

La fonction AUTOMIXING s'applique à tous les canaux d'entrée.

off 6 7 8 9 10 5 4 3 2 1 1 11 ONPEAK 12 13 14 15 ON 6 7 8 9 10 5 4 3 2 1 11 ONPEAK 12 13 14 15 AUTOMIXING

Illustration 36 : Paramètres de la fonction AUTOMIXING

Tournez vers la droite le régulateur rotatif d'un canal pour activer ses fonctions de mixage automatique. (la couronne de DEL est complètement allumée) Tournez-le dans l'autre sens pour les désactiver. (une seule DEL est allumée)

Appuyer sur le régulateur rotatif active/désactive aussi la fonction.

PRIORITY

7.4.8 PRIORITY

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 37 : Fonction PRIORITY

Cette fonction ne peut être activée que sur un seul canal d'entrée.

La fonction PRIORITY définit le canal d'entrée ayant priorité. Le canal prioritaire est avantagé de 6 dB dans l'évaluation de signal en combinaison avec la fonction AUTOMIXING.

Illustration 38 : Paramètres de la fonction PRIORITY

Tournez vers la droite le régulateur rotatif d'un canal pour activer la fonction sur ce canal. (la couronne de DEL est complètement allumée) Tournez-le dans l'autre sens pour la désactiver (une seule DEL est allumée).

Appuyer sur le régulateur rotatif active/désactive aussi la fonction.

L'activation de la fonction PRIORITY sur un canal d'entrée la désactive au niveau du canal précédemment prioritaire.

PAN / BALANCE

7.4.9 PAN / BALANCE

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 39 : Fonction PAN / BALANCE

La fonction PAN / BALANCE s'applique à tous les canaux d'entrée pour en modifier l'effet Panorama et à tous les canaux de sortie pour en régler la balance.

Illustration 40 : Incrémentation de la couronne de DEL de la fonction PAN / BALANCE

La balance désigne l'attribution d'un signal de somme à une sortie.

En mode Linéaire, seule la DEL du milieu (0 dB) s'allume. Cette DEL (0 dB) sert aussi de point de départ pour la rotation du régulateur. Si vous tournez le régulateur rotatif vers la gauche, les DEL de gauche s'allument en conséquence. Si vous tournez le régulateur rotatif vers la droite, les DEL de gauche s'allument en conséquence.

Si le canal de sortie de gauche d'une sortie stéréo ne doit plus être transmis, tournez le régulateur vers la droite.

Le signal des entrées mono est également répartit sur stéréo gauche et droite. Si le signal d'entrée ne doit être affecté qu'au canal de gauche,

tournez le régulateur rotatif de cette entrée vers la gauche, avec la fonction PAN activée.

Le pas, réglable, est de 6 dB par cran et correspond à l'allumage d'une DEL.

DELAY

7.4.10 DELAY

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO USB ROUTE TO REC DELAY PAN / BALANCE

Illustration 41 : Fonction DELAY

La fonction DELAY s'applique à la sortie OUT. Cela permet de retarder, par rapport à la sortie droite, la transmission du signal de la sortie gauche.

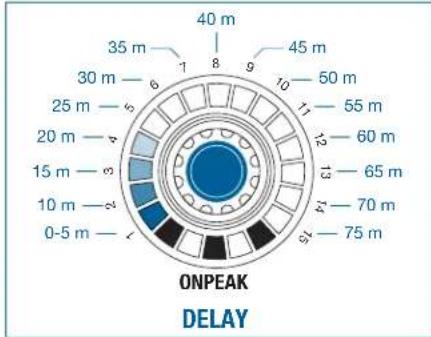

Illustration 42 : Incrémentation de la couronne de DEL de la fonction DELAY

Plage de réglage : 0 à 75 m. À 0 m, une DEL est allumée. À 75 m, la couronne de DEL est complète.

Le pas, réglable, est de 1 m par cran. Une DEL s'allume toutes les 5 m.

ROUTING TO REC 7.4.11 ROUTING TO REC

AUTOMIXING PRIORITY COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO USB ROUTE TO REC DELAY PAN / BALANCE

Illustration 43 : Fonction ROUTING TO REC

La fonction ROUTING TO REC s'applique à tous les canaux d'entrée.

Illustration 44 : Paramètres de la fonction ROUTING TO REC

Tournez vers la droite le régulateur rotatif d'un canal pour activer la fonction sur ce canal (la couronne de DEL est complètement allumée). Tournez-le dans l'autre sens pour la désactiver (une seule DEL est allumée).

Appuyer sur le régulateur rotatif active/désactive aussi la fonction.

Activer la fonction met ce canal d'entrée sur la ligne de somme OUT.

ROUTING TO USB

7.4.12 ROUTING TO USB

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 45 : Fonction ROUTING TO USB

La fonction ROUTING TO USB s'applique à tous les canaux d'entrée.

off 6 7 8 9 10 5 4 3 2 1 1 1.2 1.3 1.4 ON PEAK ON PEAK Routing TO USB

Illustration 46 : Paramètres de la fonction ROUTING TO USB

Tournez vers la droite le régulateur rotatif d'un canal pour activer la fonction sur ce canal (la couronne de DEL est complètement allumée). Tournez-le dans l'autre sens pour la désactiver (une seule DEL est allumée).

Appuyer sur le régulateur rotatif active/désactive aussi la fonction.

Activer la fonction met ce canal d'entrée sur la sortie de somme USB OUT.

EQUALIZER

7.4.13 EQUALIZER

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 47 : Fonction EQUALIZER

Les fonctions EQUALIZER HIGH et EQUALIZER LOW s'appliquent à la sortie OUT : Le réglage est le même pour les deux canaux.

Activer la fonction EQUALIZER HIGH modifie la valeur supérieure. Activer la fonction EQUALIZER LOW modifie la valeur inférieure.

Par ex. : Pour un EQ 250 Hz / 2kHz, la fonction EQUALIZER LOW s'applique à la fréquence 250 Hz. La fonction EQUALIZER HIGH s'applique à la fréquence 2 kHz.

Le système peut effectuer une compensation de pièce sur 12 bandes. Les 6 régulateurs rotatifs des canaux d'entrée servent à augmenter/diminuer les bandes.

Le réglage apporte une variation de +/-14 dB. En mode Linéaire, seule la DEL du milieu s'allume. Tourner le régulateur vers la gauche fait s'allumer

les DEL de gauche en conséquence. Tourner le régulateur vers la droite fait s'allumer les DEL de droite en conséquence.

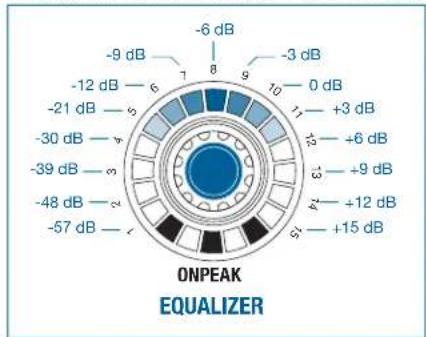

Illustration 48 : Incrémentation de la couronne de DEL de la fonction EQUALIZER

Le réglage se fait par pas de 2 dB.

Les fréquences moyennes des bandes sont ordonnées en écart de ½-octave.

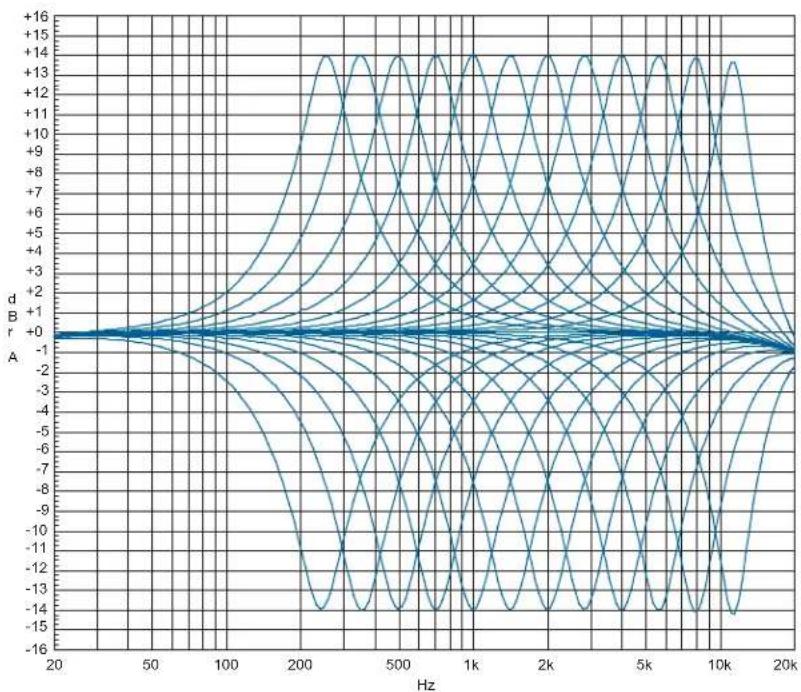

Illustration 49 : Paramètres de la fonction EQUALIZER

PRESET

7.4.14 PRESET

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 50 : Fonction PRESET

Vous pouvez définir, enregistrer et charger dans le système jusqu'à 6 profils de système différents (LEVEL, TREBLE, BASS, ..., EQUALIZER).

Sélectionnez pour cela la fonction PRESET du régulateur

SYSTEM CONTROL. Ces 6 profils s'ajoutent à un profil dit de travail. Les modifications de réglages ne s'appliquent tout d'abord qu'à ce profil. Pour les pérenniser, enregistrez ce profil de travail dans un des profils existants. Si vous chargez un profil, il est activé et écrase les réglages du profil de travail. Au redémarrage, le système est chargé du dernier profil de travail activée, avec ses réglages les plus récents.

Les 6 régulateurs rotatifs d'entrée permettent d'afficher les profils et de modifier leur paramètres.

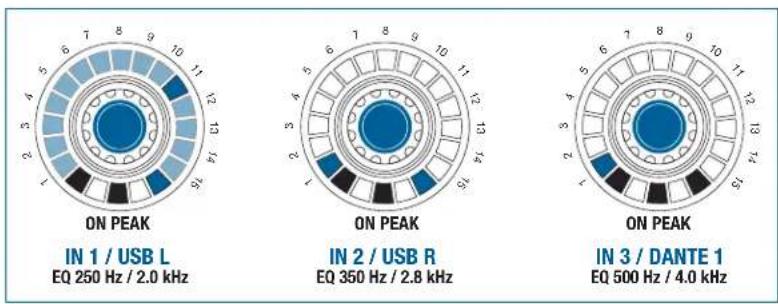

Illustration 51 : Configurations de profils

Si seule la DEL 1 d'une couronne de DEL est allumée, l'espace de stockage n'est pas configuré (voir Illustration 51, générateur d'incréments IN 3).

Si toutes les DEL de la couronne et la DEL rouge PEAKsont allumées, l'espace est occupé et sélectionnée (voir Illustration 51, générateurs d'incréments IN 1 / USB L).

Si seule la DEL 1 de la couronne et la DEL rouge PEAKsont allumées, l'espace est occupé et non sélectionnée (voir Illustration 51, générateurs d'incréments IN 2 / USB R).

Voir aussi la section 8.7 Utiliser les profils, page 180.

LOCKED

7.5 LOCKED

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Illustration 52 : Fonction LOCKED

La fonction LOCKED verrouille les régulateurs rotatifs ou le système pour éviter toute manipulation inappropriée.

Voir aussi la section 8.11 Activer/Désactiver LOCKED, page 184.

SYSTEM CONTROL

8 Manipulation du système

8.1 SYSTEM CONTROL : Modifier les paramètres du système

Modification des paramètres du système :

Étape Description

1 Sélectionnez la fonction en tournant le régulateur rotatif SYSTEM CONTROL jusqu'à ce que la DEL de la fonction choisie s'allume
2 Réglez la fonction au niveau des canaux d'entrée avec les régulateurs rotatifs IN 1 à IN 6.
3 Réglez la fonction au niveau des canaux de sortie avec le régulateur rotatif OUT.

La sortie Enregistrement stéréo ne peut être réglée.

5 minutes après la dernière modification, le régulateur rotatif SYSTEM CONTROL revient automatiquement sur LEVEL. 1 minute après la dernière modification, la valeur réglée est automatiquement enregistrée.

8.2 Configurer les microphones du DMM8 U (UL, ULD)

Configuration des microphones et instruments branchés :

Étape Description

1 Réglez l'interrupteur coulissant et le régulateur de gain sur la face arrière du DMM8 U (UL, ULD)

- Plage de réglage : 0 à +57 dB. - L'augmentation de l'amplification du signal d'entrée est adaptée aux microphones avec un niveau de sortie faible.

- Pour les microphone à fort niveau de sortie, choisissez une amplification faible.

- Si vous utilisez des microphones à condensateur, déterminez les systèmes ou la tension d'alimentation dont ils ont besoin.

- Si vos microphones à condensateur sont compatibles avec l'alimentation fantôme, activez celle-ci. Mettez pour cela l'interrupteur coulissant PHANT. PWR sur ON.

2 Allumez le système avec l'interrupteur

Attention : Risque d'endommagement

Pour ne pas endommager les récepteurs si vous utilisez des microphones sans fil, désactivez l'alimentation fantôme de chaque entrée à laquelle un récepteur est branché.

8.3 Écouter les entrées et sorties

Écoute des entrées et sorties :

Étape Description

1 Appuyez sans relâcher le régulateur rotatif HEADPHONE et appuyez en même temps un ou plusieurs autres régulateurs de source d'écoute

2 Appuyez sur un autre régulateur pour changer de source.

- La source précédemment sélectionnée est désactivée

Au niveau des entrées, vous pouvez écouter plusieurs sources.

La sortie ne peut être écoutée que seule, mais alors en stéréo.

La sortie REC (OUT)ne peut être écoutée.

8.4 Mettre les systèmes en cascade

Attention : Risque d'endommagement

Le raccordement est réservé au spécialistes autorisés.

Ne raccordez pas le premier système de la cascade au dernier.

Câblage des systèmes avec les douilles d'extension :

Étape Description

1 Réunissez comme suit les systèmes avec le câble de connexion CAT5+ :

Pour effectuer une mise en cascade, nous vous conseillons de n'utiliser que les câbles accessoires AKG.

Les fonctions et le comportement des systèmes sont identiques pour l'utilisateur. Chaque système garde toutes ses fonctions s'il est mis en cascade.

Transmission par USB et Dante™

8.5 Transmission par USB et Dante™

8.5.1 Modifier la transmission

Transmission des signaux d'entrée par USB et Dante™ :

Étape Description

1 Appuyez deux fois rapidement sur le régulateur rotatif SYSTEM CONTROL (clic double)

• Les 6 régulateurs d'entrée sont commutés sur manipulation.
• Les DEL IN USB ou IN USB/DANTE s'allument en continu.
• Les modifications effectuées sur les régulateurs d'entrée ne s'appliquent plus aux 6 entrées analogiques, mais aux entrées numériques 7 à 12.
• La manipulation est alors la même que pour les entrées analogiques.

Les entrées du port USB occupent les canaux 7 (IN1 / USB L) et 8 (IN 2 / USB R). Pour les systèmes sans interface Dante™, les entrées numériques 9 à 12 son sans fonction et inactives.

Pour les systèmes avec interface Dante™, les canaux d'entrée à partir du canal 9 sont attribués de la façon suivante :

• IN3 / DANTE 1
• IN4 / DANTE 2
- etc.

Les fonctionnalités de traitement des signaux des entrées numériques et analogiques sont identiques.

8.6 Activer l'alimentation fantôme

Ne ponter le potentiel 0 V qu'avec la mise à la terre (réglages d'usine) ou vers la mise à la terre centrale, sinon l'alimentation fantôme n'a pas de point de référence et ne fonctionne pas.

PRESET

8.7 Utiliser les profils

Les profils du DMM8 U (UL, ULD) fonctionnent de façon similaire à ceux d'un autoradio.

8.7.1 Sélectionner un profil

Sélection d'un profil :

Étape Description

1 Sélectionnez, sur SYSTEM CONTROL, la fonction PRESET

2 Appuyez un court instant sur le régulateur rotatif du canal d'entrée ou de sortie correspondant

- Un signal acoustique (bip) retentit.

3 Relâchez le régulateur rotatif après le bip.

• Le profil du système se charge en profil de travail.
• Les réglages du profil sélectionné sont actifs immédiatement (toutes les DEL s'allument).

8.7.2 Programmer un profil

Programmation d'un profil :

Étape Description

1 Sélectionnez, sur SYSTEM CONTROL, la fonction PRESET
2 Appuyez entre 3 et 5 secondes sur le régulateur rotatif d'entrée (1 à 6)
- Un signal acoustique (bip) retentit.
3 Relâchez le régulateur rotatif après le bip.
- Les réglages du profil de travail sont enregistrés dans le profil du système sélectionné (toutes les DEL s'allument).

8.7.3 Supprimer un profil

Suppression d'un profil :

Étape Description

1 Sélectionnez, sur SYSTEM CONTROL, la fonction PRESET

Étape Description

2 Appuyez entre 8 et 10 secondes sur le régulateur rotatif du canal d'entrée ou de sortie correspondant

- Un signal acoustique (bip) retentit.

3 Relâchez le régulateur rotatif après le bip.

- Le profil du système est supprimé et ne peut plus être sélectionné (espace de stockage vide, DEL 1 s'allume).

MUTE

8.8 Utiliser MUTE

8.8.1 Activer MUTE

Vous pouvez commuter sur MUTE les canaux d'entrée et de sortie. Procédure :

Étape Description

1 Dans la fonction LEVEL, appuyez un court instant sur le régulateur rotatif du canal d'entrée ou de sortie correspondant.

• Le canal est alors muet.
- Toutes les DEL allumées auparavant se mettent à clignoter.
- Le volume d'avant MUTE est enregistré.

La fonction MUTE ne peut être utilisée pour le régulateur rotatif HEADPHONE.

8.8.2 Désactiver MUTE

Désactivation de la fonction MUTE :

Étape Description

1 Appuyez un court instant sur le régulateur rotatif du canal d'entrée ou de sortie correspondant

• La fonction MUTE du canal correspondant est désactivée.
• Le volume enregistré avant MUTE est utilisé.

ROUTING TO OUT

8.9 Activer ROUTING TO OUT

8.9.1 Pour un canal d'entrée

Tous les canaux d'entrée peuvent être routés sur la sortie OUT. Procédure :

Étape Description

1 Appuyez sans relâcher sur le régulateur rotatif OUT

Appuyez sur le régulateur rotatif du canal d'entrée choisi.

- Le canal d'entrée est routé sur la sortie de somme OUT.

8.9.2 Pour plusieurs canaux d'entrée

Routage de plusieurs canaux d'entrée sur OUT :

Étape Description

1 Appuyez sans relâcher sur le régulateur rotatif OUT

Appuyez sur le régulateur rotatif des canaux d'entrée choisis.

- Les canaux d'entrée sont routés sur la sortie de somme OUT.

8.10 Désactiver ROUTING TO OUT

Désactivation de la fonction ROUTING TO OUT :

Étape Description

1 Appuyez sur le régulateur rotatif du canal d'entrée choisi.

- ROUTING TO OUT est désactivé pour le canal d'entrée correspondant.

LOCKED

La fonction LOCKED sert à verrouiller les éléments suivants :

• Régulateur rotatif SYSTEM CONTROL
• Le système
- Certains canaux

Verrouiller un régulateur rotatif

8.11.1 Verrouiller le régulateur rotatif SYSTEM CONTROL

Verrouillage du régulateur rotatif SYSTEM CONTROL :

Étape Description

1 Appuyez plus de 3 secondes sur le régulateur rotatif SYSTEM CONTROL

• La DEL LOCKED s'allume.
- Tourner le régulateur rotatif n'a plus aucun effet.
- Tous les autres régulateurs rotatifs sont sur LEVEL et disponibles.

Déverrouillez un régulateur rotatif

8.11.2 Déverrouiller le régulateur rotatif SYSTEM CONTROL

Déverrouillage du régulateur rotatif SYSTEM CONTROL :

Étape Description

1 Appuyez plus de 3 secondes sur le régulateur rotatif SYSTEM CONTROL

• Le verrouillage du régulateur rotatif est annulé.
  • La DEL LOCKED est éteinte.
• Le régulateur rotatif est en position initiale LEVEL.

Verrouiller le système

8.11.3 Verrouiller le système

Verrouillage du système :

Étape Description

1 Appuyez plus de 3 secondes sur les régulateurs rotatifs SYSTEM CONTROL et OUT

• La DEL LOCKED s'allume.
- Les réglages sont enregistrés.
- Tourner le régulateur rotatif n'a plus aucun effet.
- Tous les autres régulateurs rotatifs sont sur LEVEL et disponibles.

Déverrouiller le système

8.11.4 Déverrouiller le système

Déverrouillage du système :

Étape Description

1 Appuyez plus de 3 secondes sur les régulateurs rotatifs SYSTEM CONTROL et OUT

• Le verrouillage du régulateur rotatif est annulé.
  • La DEL LOCKED est éteinte.
• Les régulateurs rotatifs sont en position initiale LEVEL.

Déverrouiller certains canaux

8.11.5 Déverrouiller certains canaux

Déverrouillage de certains canaux :

Étape Description

1 Verrouillez le système en appuyant plus de 3 secondes sur les régulateurs rotatifs SYSTEM CONTROL et OUT

• La DEL LOCKED s'allume.
- Les réglages sont enregistrés.
- Tourner le régulateur rotatif n'a plus aucun effet.
- Tous les autres régulateurs rotatifs sont sur LEVEL et disponibles.

2 Appuyez plus de 3 secondes sur le régulateur rotatif du canal choisi pour le déverrouiller.

Verrouiller certains canaux

8.11.6 Verrouiller certains canaux

Pour verrouiller certains canaux, verrouillez le système puis déverrouillez les canaux à libérer.

Verrouillage de certains canaux :

Étape Description

1 Verrouillez le système en appuyant plus de 3 secondes sur les régulateurs rotatifs SYSTEM CONTROL et OUT

• La DEL LOCKED s'allume.
- Les réglages sont enregistrés.
- Tourner le régulateur rotatif n'a plus aucun effet.
- Tous les autres régulateurs rotatifs sont sur LEVEL et disponibles.

2 Déverrouillez tous les canaux ne devant pas être verrouillés en appuyant plus de 3 secondes sur le régulateur rotatif du canal choisi.

Les réglages effectués avant le verrouillage des canaux ou du système seront rétablis après la mise hors service/le redémarrage du DMM8 U (UL, ULD).

8.12 Copier des données de configuration

La fonction de copie sert à dupliquer vers une ou plusieurs autres entrées les réglages (LEVEL, TREBLE, BASS, LOWCUT, LIMITER et COMPRESSOR) d'une entrée.

Copier des configurations

8.12.1 Copier des valeurs

Copie d'une valeur d'un canal vers un ou plusieurs autres canaux.

Étape Description

1 Choisissez la fonction sur le régulateur rotatif SYSTEM CONTROL

2 Appuyez sur le régulateur rotatif source de la valeur puis immédiatement sur celui vers lequel cette valeur doit être copiée

3 Maintenez les deux régulateurs rotatifs appuyés env. 4 secondes jusqu'à ce que vous entendiez un bip et voyiez les couronnes de DEL clignoter une fois.

• La valeur a été copiée.

La copie sera appliquée à tous les régulateurs rotatifs placés entre ceux sélectionnés.

8.12.2 Copier toutes les valeurs

Copie de toutes les valeurs d'un canal vers un ou plusieurs autres canaux.

Étape Description

1 Appuyez sur le régulateur rotatif source des valeurs puis immédiatement sur celui vers lequel elles doivent être copiées

2 Maintenez les deux régulateurs rotatifs appuyés env. 8 secondes jusqu'à ce que vous entendiez un double bip et voyiez les couronnes de DEL clignoter une fois.

- Les valeurs ont été copiées.

La copie va dans les deux sens (IN 1 à IN 6 et IN 6 à IN 1).

Les illustrations suivantes vous aident à visualiser la copie.

Illustration 53 : Sélectionner le régulateur rotatif (source)

Illustration 54 : Définir les valeurs à copier (cible)

Illustration 55 : Maintenir les deux régulateurs appuyés

Illustration 56 : Copie terminée

Réinitialisation à la configuration d'usine

8.13 Réinitialiser à la configuration d'usine

Réinitialisation à la configuration d'usine du système

Étape Description

1 Allumez le système

Attendez que sa séquence de démarrage soit terminée (env. 15 secondes)

2 Appuyez sur le régulateur rotatif SYSTEM CONTROL sans le relâcher jusqu'à l'étape 5

3 Éteignez le système avec l'interrupteur

4 Rallumez-le après un court instant

Attendez que sa séquence de démarrage soit terminée (env. 15 secondes)

5 Relâchez le régulateur rotatif SYSTEM CONTROL

- Le système a été réinitialisé à sa configuration d'usine, que vous pouvez de nouveau modifier.

Illustration 57 : Réinitialiser à la configuration d'usine

La réinitialisation à la configuration d'usine écrase tous les réglages enregistrés.

9 Résolution des erreurs

ATTENTION : Risque de choc électrique

Le système contient des contacts et câbles électriques non protégés. Les toucher peut entraîner un choc électrique responsable de blessures graves.

- Le système ne peut être ouvert pour réparation que par des professionnels autorisés.

ERREUR ORIGINE POSSIBLE SOLUTION

Pas de son Le câble de raccordement au réseaun'est pas branché sur le système	Branchez le câble de raccordement a réseau sur le système
Interrupteur réseau éteint Allumez l'interrupteur réseau
Le système n'est pas branché sur l'amplificateur	Raccordez le canal de sortie à l'amplificateur
Le microphone ou l'instrument n'est pas raccordé au système.	Raccordez le microphone ou l'instrument au système
Les régulateurs rotatifs de volume sont au minimum	Augmentez lentement le volume
Les régulateurs rotatifs de volume sont mis sur MUTE	Annulez le MUTE en appuyant sur le régulateur rotatif
Le préampli n'est pas réglé correctement.	Rétablissez la bonne configuration du régulateur de gain sur la face arrière d'système
L'alimentation fantôme est désactivée Activez l'alimentation fantôme du microphone à condensateur
Le potentiomètre externe est au minimum	Augmentez le potentiomètre
Pas de son en alimentation sinusoidale	L'algorithme Automix supprime le signal continu

ERREUR ORIGINE POSSIBLE SOLUTION

Distorsion des signaux	Le préampli n'est pas réglé correctement.	Rétablissez la bonne configuration du régulateur de gain sur la face arrière d'système
	Les régulateurs rotatifs de volume sont trop forts	Diminuez le volume
	Le niveau du signal d'entrée est trop haut	Atténuez le signal d'entrée

Si une erreur persiste malgré les instructions précédentes, contactez AKG Acoustics GmbH ou votre revendeur AKG.

1 GENERALIDADES 197

8 MANEJO DEL EQUIPO 243
