BEDIENUNGSANLEITUNG DMM8 ULD AKG

2 BEDIENUNGSANLEITUNG

Vor Inbetriebnahme des Gerätes lesen!

67 USER INSTRUCTIONS

1.1 Zweck des Manuals 5

1.2 Aufbewahrung des Manuals 5

1.3 Haftung 5

1.4 Gewährleistung 5

2 LIEFERUMFANG 6

2.1 Verpackungsinhalt 6

2.2 Optionales Zubehör 6

3 SICHERHEIT UND UMWELT 7

3.1 Sicherheit 7

3.2 Vorausgesetzte Kenntnisse und

Verantwortungsbereiche der Bediener/ Anwender 8

3.3 Erklärung der verwendeten Symbole 8

3.4 Bestimmungsgemäße Verwendung 9

3.5 Bestimmungswidrige Verwendung 9

3.6 Umwelt 9

4 KONFORMITÄTSERKLÄRUNG 9

5 GERÄTEBESCHREIBUNG 10

5.1 Kurzbeschreibung 10

5.2 Technische Daten 10

5.3 Frontseite: Beschreibung der Bedienelemente 12

5.3.1 Drehregler für Eingangskanäle 12

5.3.2 Bedienmodus / SYSTEM CONTROL 13

5.3.3 Drehregler für Stereo-Ausgänge 13

5.3.4 Aussteuerungsanzeige für Stereo- Ausgänge 13

5.3.5 Stereo-Kopfhörer-Ausgang 13

5.4 Rückseite: Beschreibung der Bedienelemente 14

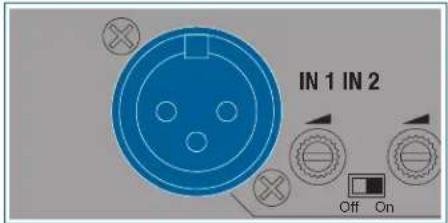

5.4.1 Eingängskanäle 15

5.4.2 Gain-Regler 16

5.4.3 Stereo Summen-Ausgangskanal 16

5.4.4 Stereo-Record-Ausgang 17

5.4.5 Serielle Steuerung über RS232 17

5.4.6 USB-Anschluss 17

5.4.7 LAN-Anschluss 18

5.4.8 Gerätekaskadierung 19

5.4.9 Phantomspeisung 19

5.4.10 Dante™-Netzwerk 21

5.5 Automix-Algorithmus 22

5.5.1 Dynamische Pegelanpassung 22

5.5.2 Best Mic On 22

5.5.3 Noise Detect 22

5.6 Gerätekaskadierung 23

6 MONTAGE UND ANSCHLUSS 24

6.1 Montage 24

6.2 Geräte kaskadieren (optional) 24

6.3 Mikrofone und Zusatzgeräte anschließen 24

6.4 Gerät an Netz anschließen 25

7 FUNKTIONSBESCHREIBUNG 26

7.1 Bedienkonzept 26

7.2 Drehregler bedienen 26

7.2.1 Anzeige der Audiopegel / VU Funktion 27

7.3 SYSTEM CONTROL 27

7.3.1 Funktionen von SYSTEM CONTROL 27

7.3.2 Funktionen der Eingangskanäle 28

7.3.3 Funktionen der Ausgangskanäle 28

7.3.4 Funktionen des Stereo-Kopfhörer-Ausgangs (Ausgang für Monitoring) 28

7.4 DSP Funktionen 29

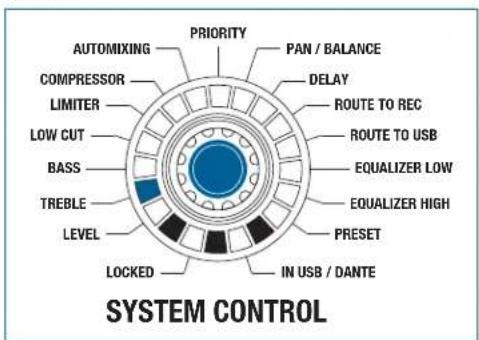

7.4.1 LEVEL 29

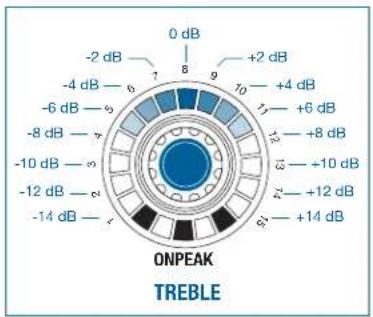

7.4.2 TREBLE 30

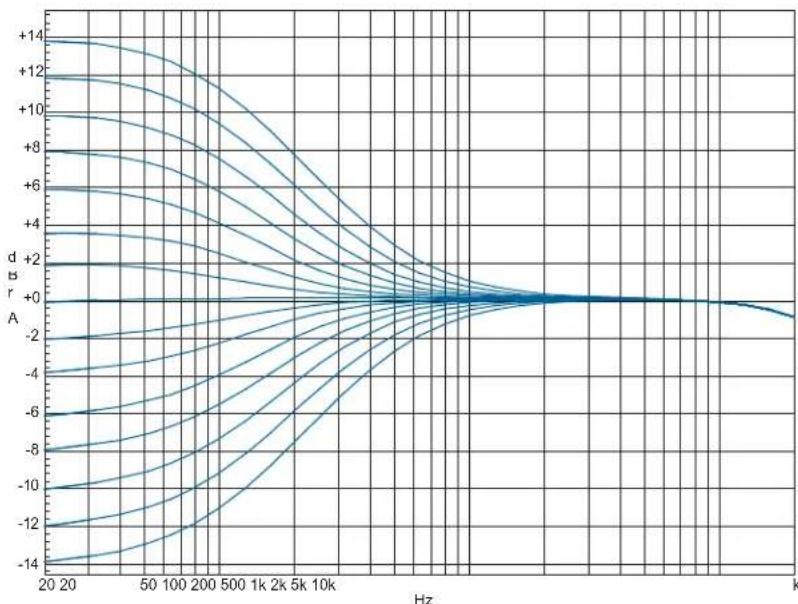

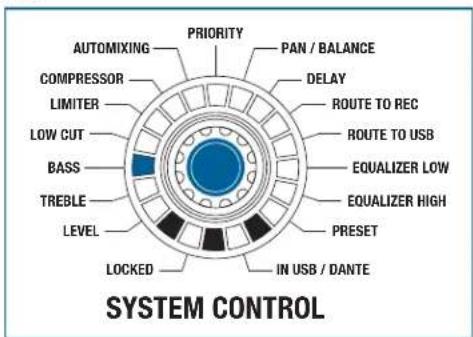

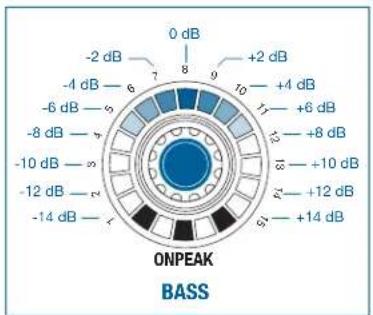

7.4.3 BASS 32

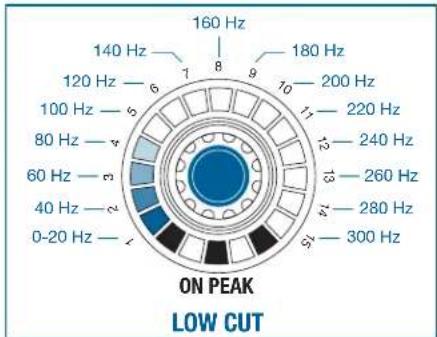

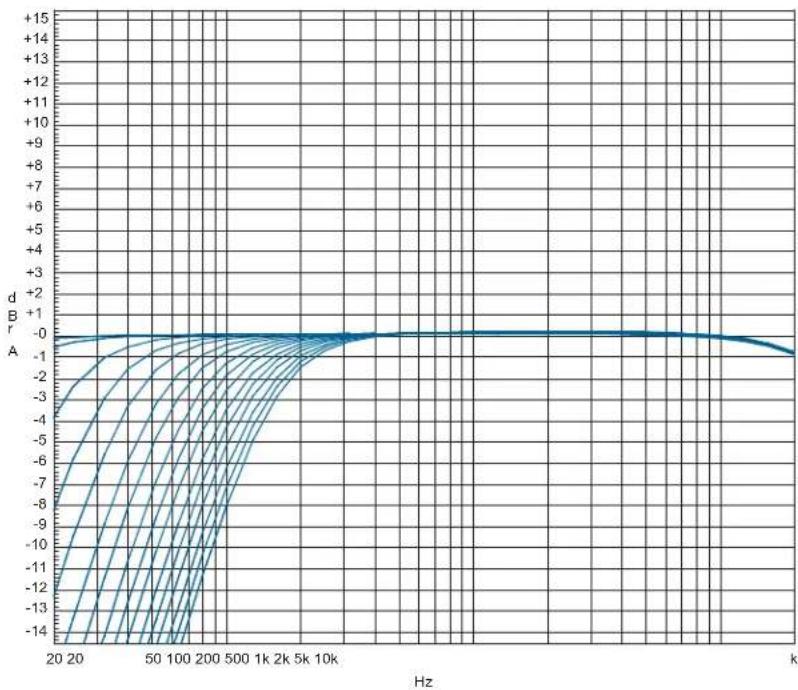

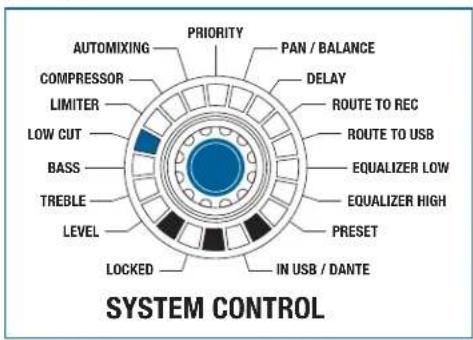

7.4.4 LOW CUT 34

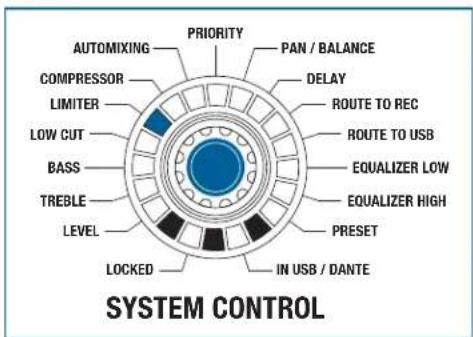

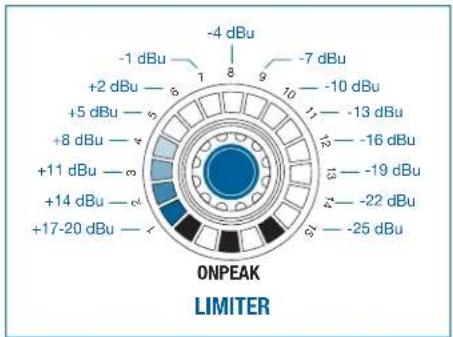

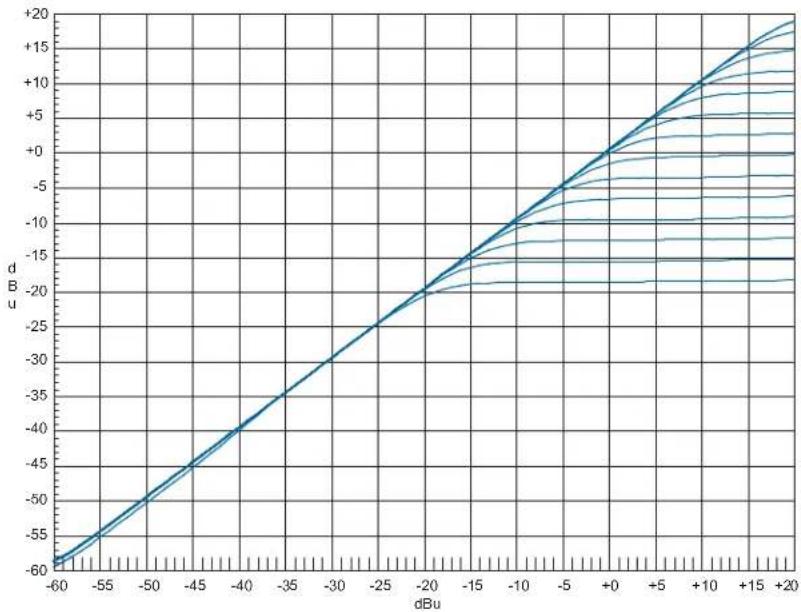

7.4.5 LIMITER 36

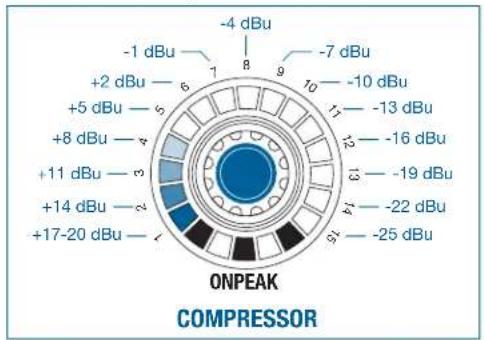

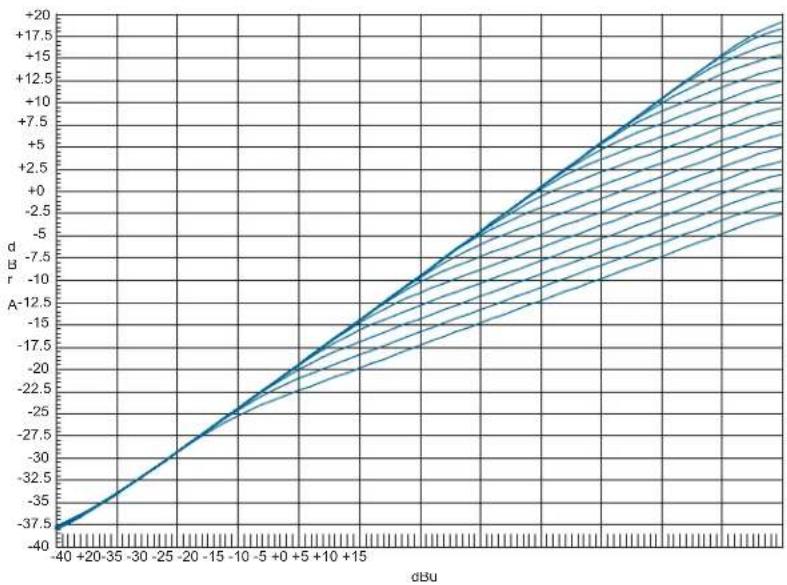

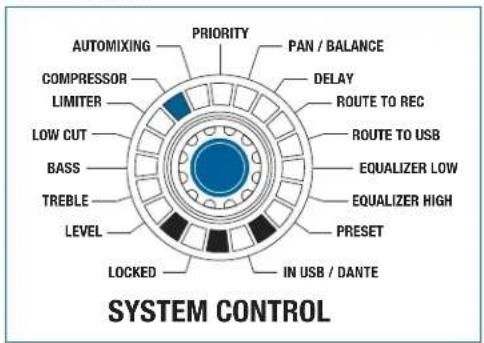

7.4.6 COMPRESSOR 38

7.4.7 AUTOMIXING 39

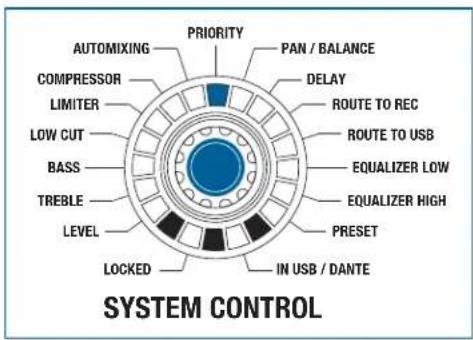

7.4.8 PRIORITY 40

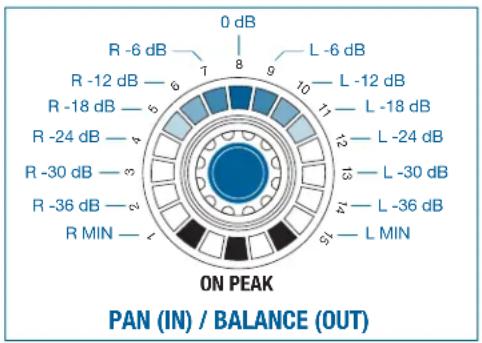

7.4.9 PAN / BALANCE 41

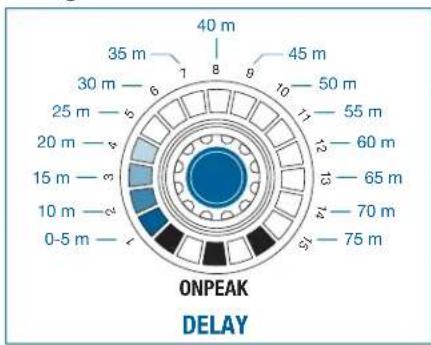

7.4.10 DELAY 43

7.4.11 ROUTING TO REC 44

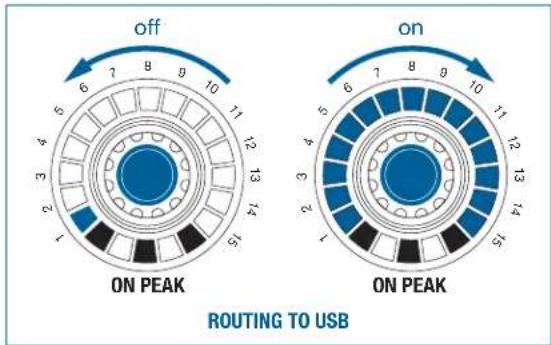

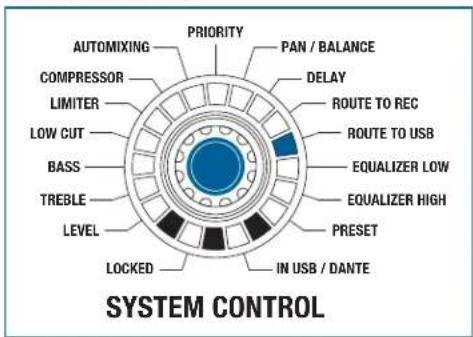

7.4.12 ROUTING TO USB 45

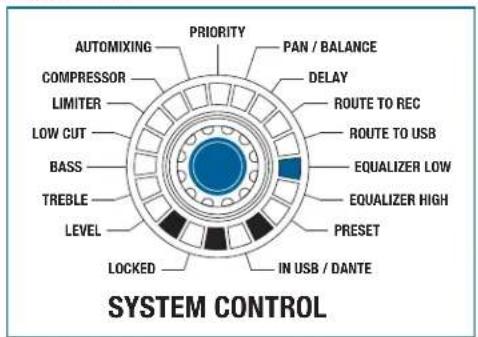

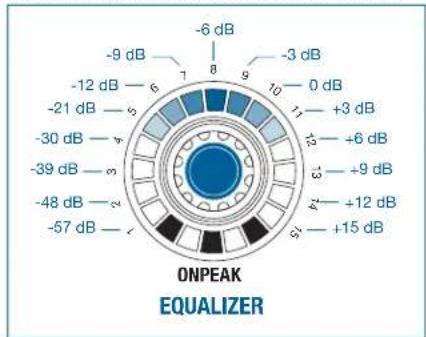

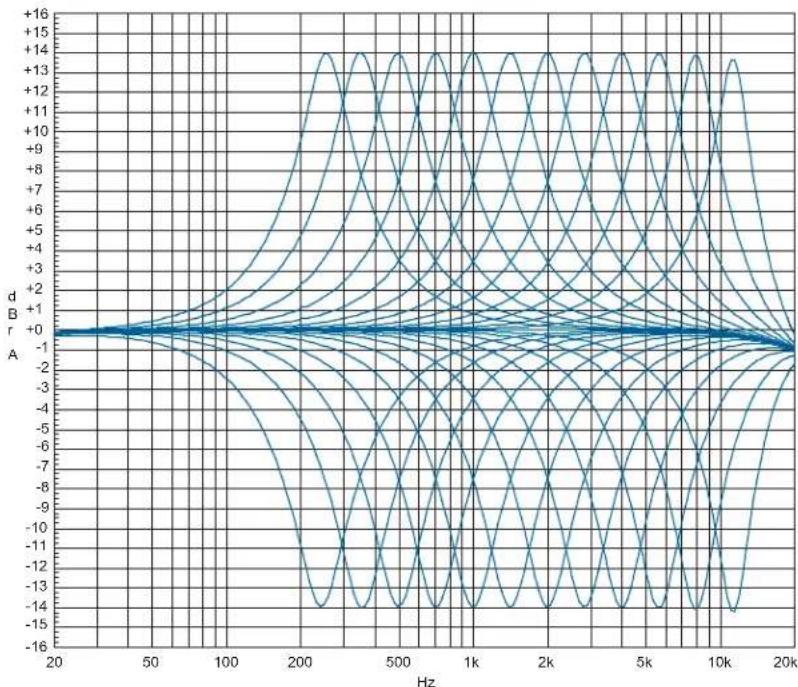

7.4.13 EQUALIZER 46

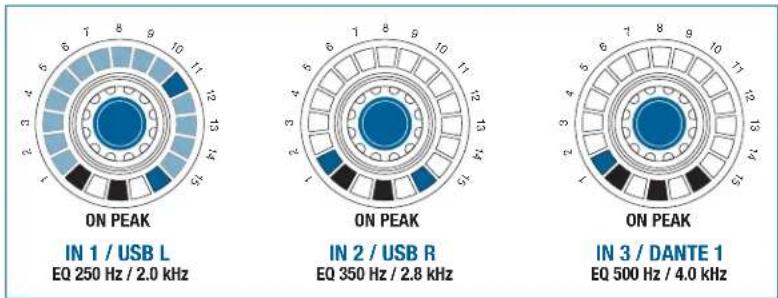

7.4.14 PRESET 48

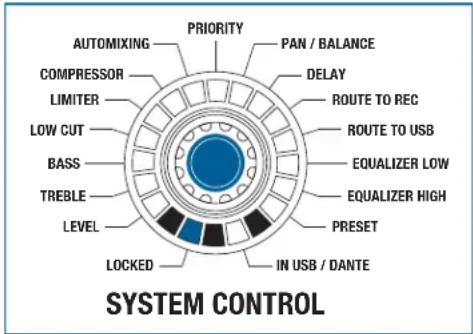

7.5 LOCKED 49

8 BEDIENUNG DES GERÄTES 50

8.1 SYSTEM CONTROL: Parameter am Gerät ändern 50

8.2 Mikrofone am DMM8 U (UL, ULD) konfigurieren 50

8.3 Ein-/Ausgänge abhören 51

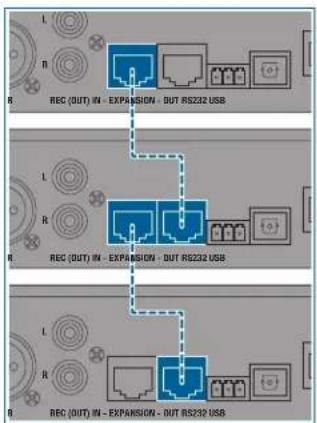

8.4 Geräte kaskadieren 52

8.5 Zuspielung über USB und Dante™ 53

8.5.1 Zuspielung bearbeiten 53

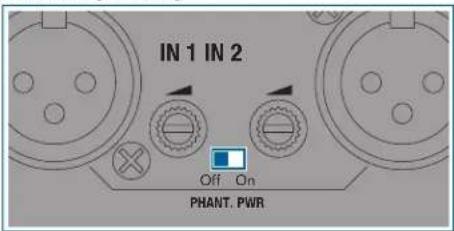

8.6 Phantomspeisung aktivieren 53

8.7 Presets verwenden 54

8.7.1 Preset auswählen 54

8.7.2 Preset programmieren 54

8.7.3 Preset löschen 55

8.8 MUTE verwenden 55

8.8.1 MUTE aktivieren 55

8.8.2 MUTE deaktivieren 55

8.9 ROUTING TO OUT aktivieren 56

8.9.1 Für einen Eingangskanal 56

8.9.2 Für mehrere Eingangskanäle 56

8.10 ROUTING TO OUT deaktivieren 56

8.11 LOCKED aktivieren/deaktivieren 57

8.11.1 Drehregler SYSTEM CONTROL sperren 57

8.11.2 Drehregler SYSTEM CONTROL entsperren 57

8.11.3 Gesamtes Gerät sperren 58

8.11.4 Gesamtes Gerät entsperren 58

8.11.5 Einzelne Kanäle entsperren 58

8.11.6 Einzelne Kanäle sperren 59

8.12 Konfigurationsdaten kopieren 60

8.12.1 Einzelwerte kopieren 60

8.12.2 Alle Werte kopieren 60

8.13 Rücksetzen auf Werkseinstellungen 62

9 FEHLERBEHEBUNG 64

Herausgeber	AKG Acoustics GmbHLaxenburger Straße 2541230 WienÖsterreichTel: [phone]Fax: +43 (0)1 [e-mail]	AKG ACoustics, U.S.8500 Balboa Blvd. Dock 15Northridge, CA 91329U.S.A.Tel: +1 818 [e-mail]
Copyright	© 2015 AKG Acoustics GmbHAle Rechte vorbehalten.Die in dieser Anleitung enthaltenen Informationen, beigelegten Zeichnungen und Fotos sind geistiges Eigentum der AKG Acoustics GmbH.Bei Wahrung des Urheberrechtes dürfen ohne ausdrückliche schriftliche Erlaubnis der Firma AKG Acoustics GmbH weder diese Dokumentation noch Teile davon für irgendwelche Zwecke in irgendeiner Form mit irgendwelchen Mitteln, elektronisch oder mechanisch, mittels Fotokopie, durch Aufzeichnung oder mit Informationsspeicherungs- und Informationswiedergewinnungssystemen reproduziert oder übertragen werden. Jede Weitergabe an Dritte ist untersagt. Auf Verlangen ist dieses Manual an uns zurückzuerstatten.
FCC Statement	Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:Reorient or relocate the receiving antenna.Increase the separation between the equipment and receiver.Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.Consult the dealer or an experienced radio/TV technician for help.This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment.
Aktualisierung	Dieses Manual kann ohne Vorankündigung geändert werden und stellt keine Verpflichtung seitens der Firma AKG Acoustics GmbH dar.
Version 1.0
Ausgabedatum	Juli 2015/DE

1 Allgemeines

1.1 Zweck des Manuals

Das vorliegende Manual soll Sie befähigen, das Gerät:

• sicher zu bedienen
• laut bestimmungsgemäßer Verwendung nutzen zu können.

1.2 Aufbewahrung des Manuals

Drucken Sie dieses Manual aus und bewahren Sie es sorgfältig auf oder hinterlegen Sie es elektronisch an einem leicht zugänglichen Ort.

Geben Sie dieses Manual an nachfolgende Besitzer weiter.

Das vorliegende Manual ist ein wesentlicher Bestandteil des Gerätes.

Haftung

1.3 Haftung

AKG Acoustics GmbH übernimmt keine Haftung, wenn:

• das Gerät für andere Zwecke eingesetzt wird, als unter Bestimmungsgemäße Verwendung beschrieben ist.
  • durch unsachgemäße Bedienung Schaden entsteht
• nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durchgeführt werden.
• Schaden durch nicht aktuell gehaltene Dokumente entsteht.

Gewährleistung

1.4 Gewährleistung

AKG Acoustics GmbH übernimmt keine Gewährleistung für Schäden, wenn

• durch unsachgemäße Bedienung Schaden entsteht.
• nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durchgeführt werden.
• Schaden durch nicht aktuell gehaltene Dokumente entsteht.

2 Lieferumfang

Verpackungsinhalt

2.1 Verpackungsinhalt

Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.

• 1 x DMM8 U, DMM8 UL oder DMM8 ULD
• 1 x Quick Start Guide
• 1 x IEC EU Standard Netzkabel
• 1 x IEC US Standard Netzkabel

Optionales Zubehör

2.2 Optionales Zubehör

Optionales Zubehör finden Sie auf www.akg.com. Ihr Händler berät Sie gerne.

3 Sicherheit und Umwelt

Sicherheit

3.1 Sicherheit

Achtung: Beschädigungsgefahr

• Schützen Sie das Gerät vor

• direkter Sonneneinstrahlung
• starker Staub- und Feuchtigkeitseinwirkung
• Regen

• Vibrationen oder Schlägen.

• Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät fallen.

• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf das Gerät.
• Das Gerät darf nur in trockenen Räumen eingesetzt werden.
• Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
• Prüfen Sie vor Inbetriebnahme des Gerätes, ob die für das integrierte Netzteil angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
• Betreiben Sie das Gerät ausschließlich an einer Netzspannung zwischen 100 und 240 V AC. Andere Stromarten und Spannungen könnten das Gerät ernsthaft beschädigen!
• Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in diesem Fall sofort das Netzkabel aus der Steckdose und lassen Sie das Gerät von unserem Kundendienst überprüfen.
• Ziehen Sie das Netzkabel bei längerer Nichtverwendung aus der Steckdose. Beachten Sie, dass bei angestecktem Netzkabel das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf.

- Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanälen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.

- Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Netzkabel vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie Kunststoffteile beschädigen können.

- Verwenden Sie das Gerät nur für die im Manual beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung übernehmen.

3.2 Vorausgesetzte Kenntnisse und Verantwortungsbereiche der Bediener/Anwender

- Die Kaskadierung der Geräte darf ausschließlich von qualifiziertem Fachpersonal durchgeführt und in Betrieb genommen werden.

- Qualifiziertes Fachpersonal ist aufgrund seiner fachlichen Ausbildung, Schulung und Erfahrung befähigt, Risiken zu erkennen und Gefährdungen zu vermeiden, die bei der Nutzung des Produkts auftreten.

3.3 Erklärung der verwendeten Symbole

Achtung: Beschädigungsgefahr

Nichtbefolgen der Anweisung kann das Gerät schädigen.

Warnung: Gefahr durch Stromschlag

Gefährliche Situation: Nichtbefolgen der Anweisung kann zu geringfügiger oder mässiger Verletzung führen.

Beschreibt nützliche Informationen und Anwendungshinweise für einen effizienten Betrieb des Gerätes

Gibt Hinweis auf weiterführende Informationen und Downloads im Internet.

Beschreibt Informationen zur fachgerechten Entsorgung der beschriebenen Komponenten.

3.4 Bestimmungsgemäße Verwendung

Der Digitale Automatische Mikrofonmischer DMM8 U (UL, ULD) ist ausschließlich zum Mischen von Audiosignalen konzipiert.

3.5 Bestimmungswidrige Verwendung

Jegliche Verwendung, die nicht unter Bestimmungsgemäße Verwendung erwähnt ist, ist bestimmungswidrig.

3.6 Umwelt

• Die Verpackung ist recyclerbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.
• Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.

4 Konformitätserklärung

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf www.akg.com oder per E-Mail an [e-mail] anfordern.

5 Gerätebeschreibung

Kurzbeschreibung

5.1 Kurzbeschreibung

Der DMM8 U (UL, ULD) ist ein 19" Digitaler Automatischer Mikrofonmischer. Die interne Signalverarbeitung erfolgt digital. Die Ein- und Ausgänge sind analog und digital verfügbar.

Das Gerät verfügt über 6 symmetrische Mono-Eingangskanäle, die als Mikrofoneingang oder als Line-Eingang (für z.B. Empfänger drahtloser Mikrofone) konfiguriert werden können.

Ausgangsseitig besitzt das Gerät für den linken und rechten Kanal jeweils einen symmetrischen Summen-Ausgang, einen Stereo-Record-Ausgang und einen Stereo-Kopfhörerausgang.

Das Gerät verfügt über eine USB-Schnittstelle, die sowohl als Ein- als auch als Ausgang verwendet werden kann.

Die Steuerung kann über LAN und Dante™-Netzwerk (optional) erfolgen.

Das Gerät verfügt über ein Weitbereichs-Netzteil und wird mit dem mitgelieferten Netzkabel an das Stromnetz angeschlossen.

Neben vielen DSP Funktionen zur Signalverarbeitung verfügt der DMM8 U (UL, ULD) auch über innovative Automatik-Mischfunktionen.

Falls die 6 symmetrischen Eingänge für die Anwendung nicht ausreichen, können bis zu zehn DMM8 U (UL, ULD) kaskadiert werden.

5.2 Technische Daten

Allgemein

Allgemein

Abmessungen Standardgehäuse für Rackmontage, 1 HE

483 (B) x 45 (H) x 220 (T) mm

Gewicht (mit Verpackung) 3,5 kg

Zulässige

0 °C ... 50 °C

Umgebungstemperatur

Luftfeuchtigkeit in Betrieb 10 % ... 90 %, nicht kondensierend

Netzteil	Netzteil
	Eingangsspannung 100 ... 240 V AC
	Netzfrequenz 50 ... 60 Hz
	Leistungsaufnahme max. 75 Watt
	Ausgangsspannungen 24 V
Eingänge	Symmetrische Eingänge - Vorverstärker
	Gain 0 dB ... 60 dB
	Eingangspegel max. +20 dBu
	Gleichtaktunterdrückung >70 dB
	Dynamik >120 dB
	Signal-/Rauschabstand (S/N) >90 dB
	Eingangsimpedanz >8 kΩ
	Äquivalentes Eingangsrauschen -127 dBu
	Symmetrische Eingänge - Phantomspeisung
	Phantomspannung 48 V DC
	Versorgungsstrom je Eingang max. 10 mA
	Einspeisewiderstände 2 x 6,8 kΩ
	Symmetrische Eingänge - Analog Digital Wandler
	Datenformat 24 Bit
	Sample Frequenz 48 kHz
Ausgänge	Recording und Summen-Ausgang
	Ausgangspegel max. +20 dBu
	Dynamik >110 dB
	Signal-/Rauschabstand (S/N) >90 dB
	Lastimpedanz min. <100 Ω
	Digital Analog Wandlung für Recording, Monitoring und Summen-Ausgang
	Datenformat 24 Bit
	Sample Frequenz 48 kHz

Frontseite Bedienelemente

5.3 Frontseite: Beschreibung der Bedienelemente

An der Frontseite sind insgesamt neun Drehregler vorhanden.

1 2 3 4 5 6 7 8 9 10 11

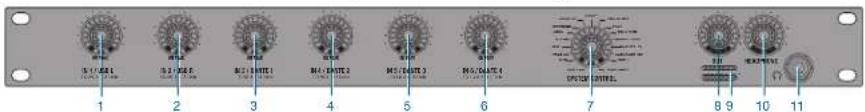

Abbildung 1: Frontseite des DMM8 U (UL, ULD)

Die folgende Tabelle beschreibt die Bedienelemente an der Frontseite des DMM8 U (UL, ULD):

Nr. Beschreibung

1 bis 6 Mikrofon- oder Line-Eingänge

7 Bedienmodus / System Control

8 Stereo-Ausgang

9 Aussteuerungsanzeige für Stereo-Ausgänge

10 Stereo-Kopfhörer-Ausgang

11 Buchse für Kopfhöreranschluss

Mit den Drehreglern werden die Parameter der gewählten Audio-Funktion beeinflusst.

Drehregler Eingänge

5.3.1 Drehregler für Eingangskanäle

Der DMM8 U (UL, ULD) verfügt über 6 symmetrische Eingangskanäle zum Anschließen von niederohmigen, dynamischen Mikrofonen oder Kondensatormikrofonen und anderen Signalquellen, z.B. Empfänger für drahtlose Mikrofone. Für jeden Eingangskanal ist ein Drehregler vorhanden (1 bis 6).

Jeder Eingangskanal verfügt über eine grüne LED ON und eine rote LED PEAK.

LED ON

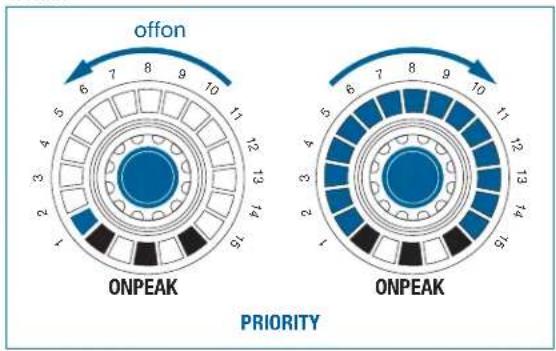

ON leuchtet, wenn im Automatikmodus der Eingangskanal priorisiert ist. Ist die Automix-Funktion abgeschaltet, so leuchtet ON dauerhaft.

LED PEAK

PEAK leuchtet, wenn das Signal an einem Eingangskanal in die Nähe der maximalen Aussteuergrenze kommt. In diesem Fall ist der Pegel zurück zu drehen, oder die Eingangsempfindlichkeit zu ändern.

Die Eingangsempfindlichkeit wird mittels der Gain-Regler an der Rückseite an das angeschlossene Gerät angepasst.

SYSTEMCONTROL

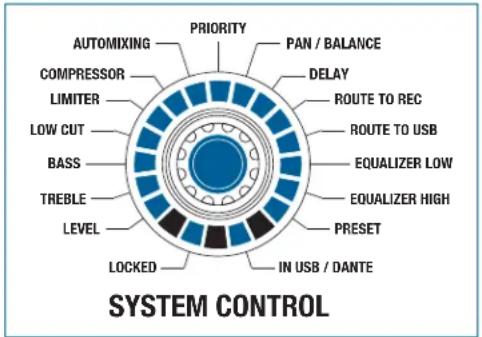

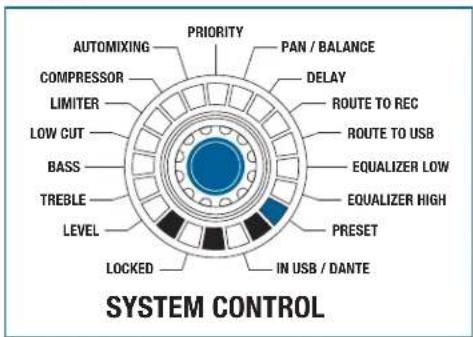

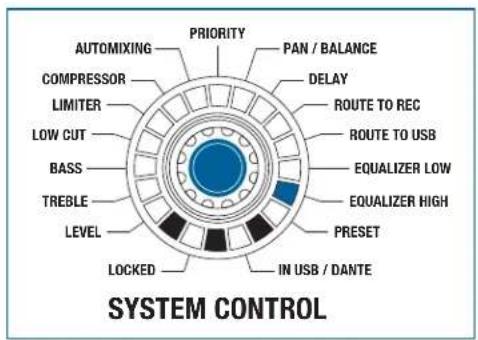

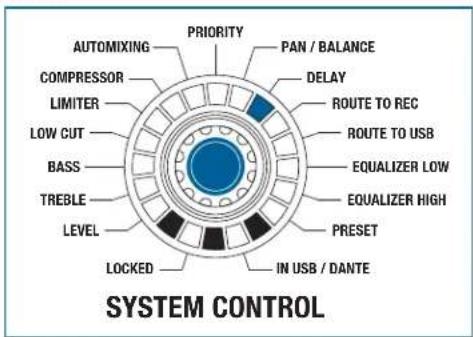

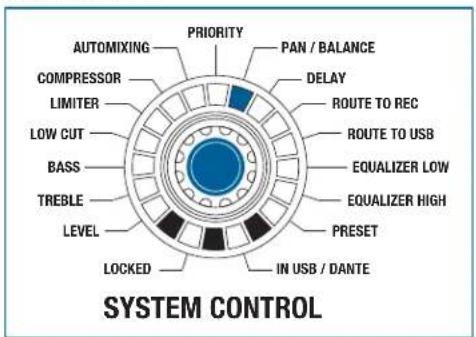

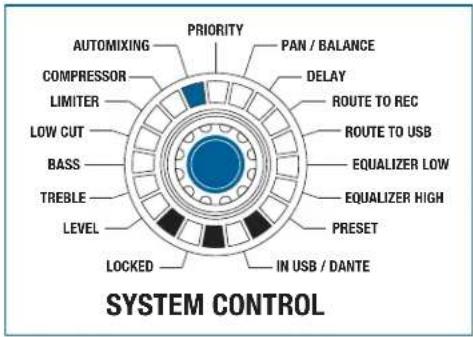

5.3.2 Bedienmodus / SYSTEM CONTROL

Der DMM8 U (UL, ULD) verfügt über zahlreiche Funktionen wie Lautstärke, Höhenbereiche, Bass, Auto-Mischfunktionen usw. Diese Funktionen werden am Drehregler SYSTEM CONTROL (7) ausgewählt.

Drehregler Ausgänge

5.3.3 Drehregler für Stereo-Ausgänge

Der Drehregler für die Stereo-Ausgangskanäle ist mit OUT (8) beschriftet. Mit diesem Drehregler werden folgende Parameter am Ausgangskanal beeinflusst:

• Lautstärke
• Höhenbereich
• Bassbereich
• Begrenzungsverhalten
  • Balance und Delay

Aussteuerungs- anzeige

5.3.4 Aussteuerungsanzeige für Stereo-Ausgänge

Die Aussteuerungsanzeige (9) unter dem Drehregler für die Stereo-Ausgangskanäle zeigt die Ausgangspegel in dB an.

Kopfhörer Ausgang

5.3.5 Stereo-Kopfhörer-Ausgang

Am Stereo-Kopfhörer-Ausgang (10) können sowohl Ein- als auch Ausgänge abgehört werden.

Rückseite Bedienelemente

5.4 Rückseite: Beschreibung der Bedienelemente

An der Rückseite befinden sich u.a. die Buchsen für die Eingangskanäle und Ausgangskanäle sowie der Netzanschluss.

1 2 3 4 5 6 7 8 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 26 USB Drive X 10.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

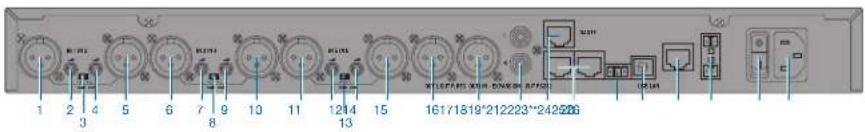

Abbildung 2: Rückseite des DMM8 U (UL, ULD)

*nur verfügbar bei DMM8 ULD **nur verfügbar bei DMM8 UL und DMM8 ULD

Die folgende Tabelle beschreibt die Bedienelemente an der Rückseite des DMM8 U (UL, ULD):

Nr. Beschreibung

1, 5, 6, 10, 11, 15 Eingangskanäle

2, 4, 7, 9, 12, 14 Gain-Regler

3, 8, 13 Phantomspeisung

16 Ausgangskanal Stereo Links

17 Ausgangskanal Stereo Rechts

18 Stereo-Record-Ausgang

19 DanteTM: *nur verfügbar bei DMM8 ULD

20 Expansionsbuchsen

21 Phönix-Klemme (Erdung / Fernregelung)

22 Serielle Steuerung (RS232)

23 Modular Jack (RJ-45)-Buchse: **nur verfügbar bei DMM8 UL und DMM8 ULD

24 Remote level control

Nr. Beschreibung

25 Netzschalter

26 Netzanschluss

Eingangskanäle

5.4.1 Eingängskanäle

Abbildung 3: Eingangskanal

Die 6 symmetrischen Eingangskanäle (1, 5, 6, 10, 11, 15) sind über 3-polige XLR-Buchsen zu erreichen. Diese sind mit IN 1 bis IN 6 beschriftet. Mit den Drehreglern IN 1 bis IN 6 an der Frontseite werden die Eingangspegel beeinflusst.

Die Belegung ist über der Buchse IN 3 gekennzeichnet mit:

Zwischen zwei XLR-Buchsen befindet sich ein Schalter für die Phantomspannung und für jeden Kanal ein Gain-Regler.

Gain-Regler

5.4.2 Gain-Regler

IN 1 IN 2 0 dB0 dB57 dB57 dB Off On

Abbildung 4: Gain-Regler

Neben jedem Eingangskanal befindet sich der dazugehörige Gain-Regler (2, 4, 7, 9, 12, 14) zur Einstellung des Eingangspegels. Die Gain-Regler sind mit integriertem Schalter bei Linksanschlag ausgestattet.

Bei Linksanschlag ist der Eingangspegel auf 0 dB angewählt. Bei Drehung im Uhrzeigersinn kann die Verstärkung um max. 57 dB angehoben werden.

Stereo-Ausgang

5.4.3 Stereo Summen-Ausgangskanal

Abbildung 5: Stereo Summen-Ausgangskanal

Das Gerät verfügt über einen symmetrischen Stereo Summen-Ausgangskanal (16, 17). Er ist über zwei 3-polige XLR-Buchsen zugänglich. Die Ausgänge sind mit OUT L und OUT R beschriftet.

Mit dem Drehregler OUT an der Frontseite können Einstellungen am Ausgangspegel des Stereo-Ausgangskanals vorgenommen werden.

Stereo- Record-Ausgang

5.4.4 Stereo-Record-Ausgang

Abbildung 6: Stereo-Record-Ausgang

Um ein Stereo-Aufnahmegerät anzuschließen sind zwei, mit REC (OUT) (18) bezeichnete Cinch-Buchsen vorhanden. Die Zuordnung einzelner Kanäle zum unsymmetrischen Stereo-Record-Ausgang ist frei konfigurierbar.

Serielle Steuerung

5.4.5 Serielle Steuerung über RS232

Abbildung 7: Serielle Steuerung

Mit der RS232-Buchse (21) besteht die Möglichkeit, Software-Updates durchzuführen und das Gerät über eine externe Steuerung (z.B.: AMX) zu bedienen. Die Pinbelegung ist wie folgt:

Pin Funktion

1 GND

2 TxD

3 RxD

USB-Anschluss

5.4.6 USB-Anschluss

RS232 USB LAN

Abbildung 8: USB-Anschluss

Über den USB-Anschluss (22) kann das Gerät mit dem PC verbunden werden, um Firmware-Updates durchzuführen und die externe Steuerung zu ermöglichen.

Die Anbindung erfolgt über MS Windows-Standard-Treiber. Ein Apple-Treiber ist gegebenenfalls manuell zu installieren.

LAN-Anschluss

5.4.7 LAN-Anschluss

RS232 USB LAN

Abbildung 9: LAN-Anschluss

Mit dem LAN-Anschluss (23) besteht die Möglichkeit, Software-Updates durchzuführen und das Gerät über eine externe Steuerung (z.B.: AMX) zu bedienen.

Des Weiteren besteht die Möglichkeit einer Fernsteuerung und Ferndiagnose mittels eines Webservers.

Dieser Webserver stellt eine einfache und funktionale Bedienoberfläche dar, die mittels Browser aufgerufen werden kann und den Zugriff über LAN-Infrastruktur erlaubt.

Eine gleichzeitige Bedienung über die Frontseite des Automischers und über den Webserver ist möglich: Dabei werden jedoch die Eingaben über den Webserver bevorzugt behandelt.

Der Automischer wird ein Protokoll bereitstellen, womit die Möglichkeit besteht, den Automischer mittels einer externen Software oder APP via WLAN anzusteuern.

Diese Applikationen können nach Art und Umfang der Programmierung wesentlich mehr Funktionen bereitstellen und entsprechend dem Endgerät eine grafisch aufwendigere Oberfläche bereitstellen.

Kaskadierung

5.4.8 Gerätekaskadierung

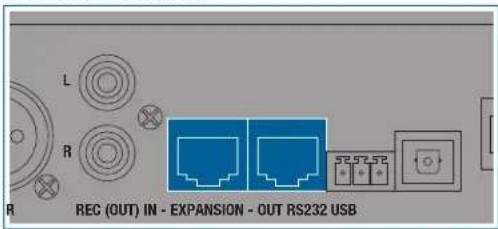

Abbildung 10: Expansion

Über die 8-poligen Modular Jacks (RJ-45)-Buchsen (20) können bis zu 10 Geräte zusammen geschlossen werden.

Übertragen werden die Audio-Summe sowie das Statussignal für den Automix-Algorithmus.

Die Audio-Übertragung über die Kaskadierung erfolgt in 24 Bit. Die Rauschwerte verschlechtern sich dadurch nicht.

Phantomspeisung

5.4.9 Phantomspeisung

IN 1 IN 2 Off On PHANT. PWR

Abbildung 11: Phantomspeisung

Das Gerät ist mit drei Schaltern für die Phantomspeisung (3, 8, 13) ausgestattet.

Der jeweilige Schiebeschalter aktiviert die Phantom-Speisespannung von +48 V für die Eingänge links und rechts des jeweiligen Schiebeschalters.

Erde/Ground Verbindung

Abbildung 12: Phoenix-Klemme

Mit einer Phoenix-Klemme lässt sich das Gehäuse mit dem 0 V-Potential der Spannungsversorgung verbinden.

Das 0 V-Potential nur mit der Erdung brücken (Werkseinstellung) oder zu der zentralen Systemerde führen, da die Phantomspeisung sonst keinen Bezugspunkt besitzt und diese nicht funktioniert.

Analoge Steuerung

⊥ VCA

Abbildung 13: Phoenix-Klemme

Es besteht die Möglichkeit, über ein lineares 50 kΩ Potentiometer am VCA Eingang die Gesamt-Lautstärke zu variieren.

VCA Poti 50k lin. ⊥

Abbildung 14: VCA

Am VCA Eingang wird das lineare Potentiometer wie oben gezeigt angeschlossen. Mit einer Drehung des Potentiometers, wird der Widerstand am VCA Eingang verändert. Dieser Wert wird eingelesen und die Lautstärke ent-

sprechend angepasst. Stellung links bedeutet 0%, Stellung rechts bedeutet 100%.

Der Ausgangspegel ist abhängig vom Summenregler und Fernpegelregler. Der Fernpegelregler wirkt auf beide Summen gleich.

Dante™-Netzwerk

5.4.10 Dante™-Netzwerk

DANTE OUT) IN - EXPANSION - OUT

Abbildung 15: Dante ^TM

Das Gerät DMM8 ULD ist mit einer 8-poligen Modular Jack (RJ-45)-Buchse mit der Aufschrift DANTE (19) ausgestattet.

Alle Eingangs- und Ausgangskanäle werden somit automatisch auf das Dante™-Netzwerk geroutet.

Die Eingangskanäle werden nach der Signalbearbeitung (Höhen, Tiefen,...) und nach dem Automix-Algorithmus auf das Dante™-Netzwerk als Direct-Out Signale geroutet.

Die Ausgangssummen werden vor dem Balance-Steller, vor Volume-Out und vor Limiter auf das Dante™-Netzwerk als Direct-Out Signale geroutet.

Einstellungen müssen über die Dante™-Empfängereinheit (z.B. Mischpult) vorgenommen werden.

Im Falle einer Kaskadierung von Automischern ist zu beachten, dass über das Dante™-Netzwerk immer nur die Kanäle übertragen werden, die lokal an einem Automischer verfügbar sind. Sollten zusätzlich auch die Eingangskanäle eines weiteren, kaskadierten Gerätes benötigt werden, muss dieses Gerät ebenfalls über eine eigene Dante™-Schnittstelle verfügen.

Sollen mehrere Geräte auch im Automix betrieben werden, müssen diese zusätzlich über die Kaskadierung verbunden werden: Neben den Summensignalen werden nämlich auch Steuersignale des Automix-Algorithmus übertragen.

Algorithmus für Automix

5.5 Automix-Algorithmus

Der Automix-Algorithmus des Geräts beinhaltet 3 Grundfunktionen, anhand derer bewertet wird, um welchen Wert ein Eingangssignal gedämpft wird und welchen Ausgangspegel das Ausgangssignal hat. Folgende Funktionen bzw. Parameter fließen in den Automix-Algorithmus ein:

• Dynamische Pegelanpassung
- Best Mic On
- Noise Detect

Pegelanpassung

5.5.1 Dynamische Pegelanpassung

Es wird laufend die Summe aller Eingangskanäle bestimmt. Dieser Wert gilt als Referenzwert.

Liegt der Pegel eines Eingangskanals sehr nahe oder über dem Referenzwert, so wird dieser Kanal als dominant bewertet und eine geringe Dämpfung erfahren. Liegt der Pegel eines Eingangskanals weit unter dem Referenzwert, so wird dieser als Umgebungsgeräusch bewertet und eine starke Dämpfung erfahren.

Wird ein Kanal als nicht mehr dominant bewertet, so fährt dieser mit 1 dB / Sekunde herunter und alle andern nicht dominanten Kanäle mit der gleichen Zeitkonstante nach oben, so dass in Summe der Ausgangspegel gleichbleibt. Das Hochregeln eines Kanals dauert zwischen 3 ms und 5 ms.

Best Mic On

5.5.2 Best Mic On

Bei zwei, örtlich nahe gelegenen Mikrofonen entsteht der Nachteil, dass Kammfiltereffekte durch Auslöschung von Frequenzanteilen auftreten können. Um diese unnatürlich dumpfen oder hohlen Signale zu unterdrücken, wird nur der Mikrofonkanal mit dem größten Pegel als dominant bewertet und eingeschaltet.

Noise Detect

5.5.3 Noise Detect

Dauerhaft vorhandene Störsignale, dessen Amplitude groß genug sind, um als dominant bewertet zu werden, jedoch eine zu geringe Pegel- und Frequenzänderungen haben, werden als nicht dominant bewertet.

Störsignale wie Lüfter- und Klimaanlagengeräusche werden erkannt und nicht als Aufschaltkriterium für die Mikrofonkanäle herangezogen.

Expansion für Kaskadierung

5.6 Gerätekaskadierung

Sollte die Anzahl der Eingangskanäle eines einzigen Gerätes nicht ausreichen, können bis zu 10 Geräte zusammengeschlossen werden.

Das Gerät verfügt über zwei 100 MBit/s-Ethernet-Schnittstellen. Diese dienen zur Steuerdaten- und Audio-Kommunikation zwischen kaskadierten Geräten.

Somit lässt sich ein Automisch-System realisieren mit:

• 60 Eingangskanälen
• 20 Ausgangskanälen
• 10 Stereo-Kopfhörer-Ausgängen

Die Summenschienen für OUT, REC-OUT und HEADPHONE sind dem gesamten System aller kaskadierten Geräte zugänglich. Jedes Gerät addiert seine Eingangskanäle auf die Summenschienen, die über die Ethernet-Schnittstelle übertragen werden. Jedes Gerät kann die Summenschienen abhören und ausgeben.

Der Automix-Algorithmus überträgt seine Steuerdaten ebenfalls über diese Schnittstelle. Daher funktioniert der Automix-Algorithmus systemweit.

6 Montage und Anschluss

Für die Montage und den Anschluss des DMM8 U (UL, ULD) sind folgende Schritte notwendig:

1. Montage
2. Geräte kaskadieren (optional)
3. Mikrofone und Zusatzgeräte anschließen
4. Gerät an Netz anschließen

6.1 Montage

Für die Montage des Gerätes gehen Sie so vor:

Schritt Beschreibung

1 Montieren Sie das Gerät im 19"-Rack, dazu 4 passende Rackschrauben verwenden.

Darauf achten, dass das Gerät fest im Rack verschraubt ist.

Alternativ kann das Gerät auf einem festen Untergrund positioniert werden.

6.2 Geräte kaskadieren (optional)

Achtung: Beschädigungsgefahr

Anschluss ausschließlich von autorisiertem Fachpersonal durchführen lassen!

Es ist nicht zulässig das erste Gerät der Kaskade mit dem letzten zu verbinden.

Zur Verkabelung (Kaskadierung) der einzelnen Geräte über die Expansionsbuchten siehe 8.4 Geräte kaskadieren auf Seite 52

6.3 Mikrofone und Zusatzgeräte anschließen

Lesen Sie für das Anschließen auch die Bedienungsanleitungen Ihrer Mikrofone und Zusatzgeräte.

Schließen Sie die Mikrofone und Zusatzgeräte an der Rückseite des DMM8 U (UL, ULD) folgendermaßen an:

Schritt Beschreibung

1 Mikrofone und andere Signalquellen (z.B. Empfänger für drahtlose Mikrofone) an die IN - Eingangskanäle anschließen
2 Ausgangskanäle OUT L und OUT R mit einem Mischpult oder Verstärker verbinden
3 Cinch-Buchsen des Stereo-Record-Ausganges REC (OUT) mit einem Aufnahmegerät verbinden

6.4 Gerät an Netz anschließen

Achtung: Beschädigungsgefahr

Gerät erst an das Stromnetz anschließen, wenn alle Audioverbindungen hergestellt sind!

Darauf achten, dass Eingangsspannung des DMM8 U (UL, ULD) mit Netzspannung übereinstimmt.

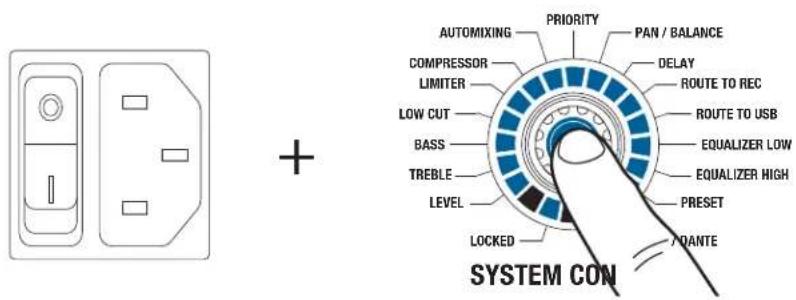

Zum Anschließen des Gerätes an das Netz gehen Sie so vor:

Schritt Beschreibung

1 Netzanschlusskabel mit der entsprechenden Buchse auf der Rückseite des DMM8 U (UL, ULD) verbinden
2 Netzanschlusskabel in eine Netzsteckdose stecken

7 Funktionsbeschreibung

7.1 Bedienkonzept

Das Gerät wird anhand der insgesamt 9 Drehregler auf der Frontplatte bedient. Diese sind beschriftet mit IN 1 bis IN 6, SYSTEM CONTROL, OUT und HEADPHONE.

Die Drehregler an den Eingängen werden jeweils von einem LED-Kranz mit 15 gelben LEDs, einer grünen LED und einer roten LED umgeben. Der Drehregler SYSTEM CONTROL und die Drehregler an den Ausgängen werden von 15 gelben LEDs umgeben. Die Aussteuerungsanzeige unterhalb der Ausgänge besitzt 6 grüne, eine gelbe und eine rote LED.

Die LED-Kränze dienen zur Visualisierung der Drehreglerstellung oder Anzeige von Signalpegeln.

Drehregler

7.2 Drehregler bedienen

Abbildung 16: Drehregler

• Drehen Sie die Drehregler im oder gegen den Uhrzeigersinn um Änderungen an Ein- und Ausgängen sowie Funktionseinstellungen vorzunehmen. Diese Änderungen werden am LED-Kranz um den Drehregler dargestellt. Ausgangspunkt und Schrittweiten am LED-Kranz sind je nach Funktion unterschiedlich.
• Durch kurzes Drücken auf den Drehregler SYSTEM CONTROL wird die Anzeige an den LED-Kränzen auf VU Meter, die Anzeige des tatsächlich anliegenden Audiopegels, umgeschaltet. Solange der VU Meter Modus aktiv ist, blinkt die LEVEL-LED am Drehregler SYSTEM CONTROL. Ein weiteres Drücken auf den Drehregler SYSTEM CONTROL deaktiviert den VU Meter Modus.

SYSTEM CONTROL

7.2.1 Anzeige der Audiopegel / VU Funktion

Bei gewählter Funktion LEVEL wird an den LED-Kränzen der Ein- und Ausgänge der eingestellte Pegel angezeigt.

7.3 SYSTEM CONTROL

Der Drehregler SYSTEM CONTROL bietet die Möglichkeit, verschiedene Funktionen am Gerät zu wählen.

AUTOMIXING PRIORITY PAN / BALANCE COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY

Abbildung 17: SYSTEM CONTROL

Zum Wählen der Funktionen und der Einstellung der Parameter siehe 8.1 SYSTEM CONTROL: Parameter am Gerät ändern auf Seite 50

Funktionen für SYSTEM CONTROL

7.3.1 Funktionen von SYSTEM CONTROL

Folgende Funktionen können über SYSTEM CONTROL angewählt werden:

Weiter genannte Funktionen können durch Drücken von einzelnen Drehreglern oder Kombinationen von mehreren angewählt werden:

Funktionen der Eingangskanäle

7.3.2 Funktionen der Eingangskanäle

Die Eingangskanäle können in folgenden Funktionen beeinflusst werden:

Funktionen der Ausgangskanäle

7.3.3 Funktionen der Ausgangskanäle

Die Ausgangskanäle können in folgenden Funktionen beeinflusst werden:

7.3.4 Funktionen des Stereo-Kopfhörer-Ausgangs (Ausgang für Monitoring)

Eine Ausnahme bildet hier der Drehregler HEADPHONE. Der Stereo-Kopfhörer-Ausgang befindet sich immer in der Funktion LEVEL, unabhängig von der Stellung des SYSTEM CONTROL Drehreglers.

DSP Funktionen

7.4 DSP Funktionen

Im Folgenden werden die einzelnen Funktionen in deren Bedienung und Wirkungsweise erklärt.

LEVEL

7.4.1 LEVEL

AUTOMIXING PRIORITY PAN / BALANCE COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE DELAY ROUTE TO REC ROUTE TO USB EQUALIZER LOW EQUALIZER HIGH PRESET SYSTEM CONTROL

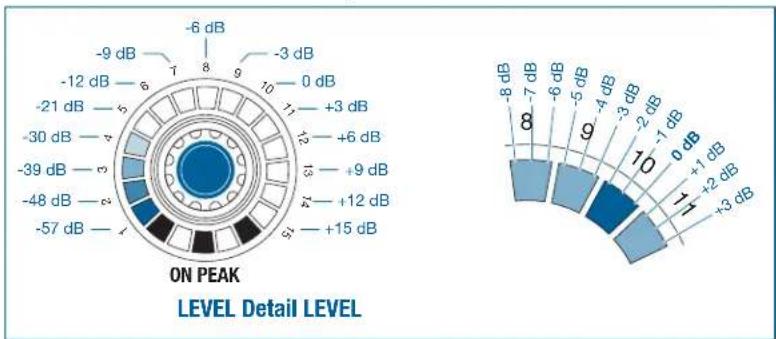

Abbildung 18: LEVEL Funktion

In der Funktion LEVEL können alle Ein- und Ausgangskanäle beeinflusst werden.

Eine Drehung des Drehreglers im Uhrzeigersinn erhöht die Lautstärke. Eine Drehung gegen den Uhrzeigersinn verringert diese.

Die Einstellmöglichkeit reicht von - bis +15 dB.

Bei + 15 dB leuchtet der komplette LED-Kranz und es erfolgt keine akustische Rückmeldung mehr.

Von -12 dB bis +15 dB ist die einstellbare Schrittweite 1 dB pro Raster. 3 dB entsprechen dem Aufleuchten einer LED. Von -12 dB bis -∞ ist die einstellbare Schrittweite 3 dB. 9 dB entsprechen dem Aufleuchten einer LED.

Abbildung 19: Detail LEVEL

Zum leichteren Auffinden der 0 dB-Position leuchtet die entsprechende LED (Nr. 10) heller als die übrigen LED-Felder, wobei erst nach dem dritten Rasten, beim Aufleuchten dieses LED-Feldes der 0 dB-Pegel erreicht wird (siehe Detail LEVEL).

Durch Drücken auf den Drehregler SYSTEM CONTROL in der Funktion LEVEL wird die Anzeige der Ein- und Ausgangskanäle von Verstärkungsanzeige auf Aussteuerungsanzeige umgeschaltet.

TREBLE

7.4.2 TREBLE

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 20: TREBLE Funktion

In der Funktion TREBLE können alle Ein- und Ausgangskanäle beeinflusst werden.

Abbildung 21: Skalierung des LED-Kranzes der Funktion TREBLE

Mit der Funktion TREBLE lässt sich der Höhenbereich des Audiosignals anheben oder absenken. Das Filter ist als Höhen-Shelving-Filter 1. Ordnung ausgeführt. Die Grenzfrequenz liegt bei 10 kHz.

Die Regelmöglichkeit reicht von -14 dB bis +14 dB. Bei linearer Einstellung leuchtet nur die mittlere obere LED (0 dB). Je weiter der Drehregler nach links gedreht wird, desto mehr LEDs leuchten auf der linken Seite auf.

Je weiter der Drehregler nach rechts gedreht wird, desto mehr LEDs leuchten auf der rechten Seite auf.

Die einstellbare Schrittweite beträgt 2 dB pro Raster, dies entspricht dem Aufleuchten einer LED.

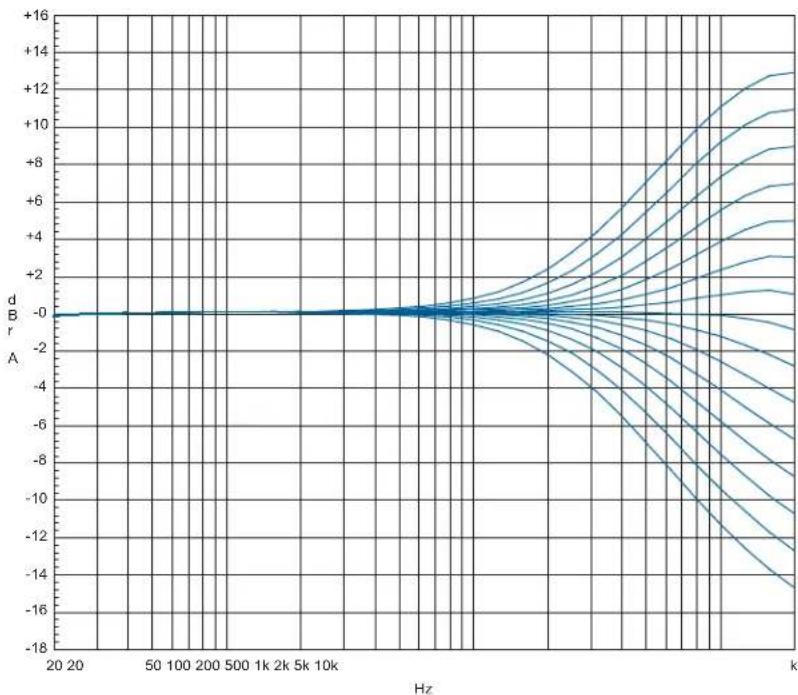

Abbildung 22: Regelmöglichkeit der TREBLE Funktion

BASS

7.4.3 BASS

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 23: BASS Funktion

In der Funktion BASS können alle Ein- und Ausgangskanäle beeinflusst werden.

Mit der Funktion BASS lässt sich der Tiefenbereich des Audiosignals anheben oder absenken. Das Filter ist als Bass-Shelving-Filter 1. Ordnung ausgeführt. Die Grenzfrequenz liegt bei 100 Hz.

Die Regelmöglichkeit reicht von -14 dB bis +14 dB. Bei linearer Einstellung leuchtet nur die mittlere obere LED (0 dB). Je weiter der Drehregler nach links gedreht wird, desto mehr LEDs leuchten auf der linken Seite auf.

Je weiter der Drehregler nach rechts gedreht wird, desto mehr LEDs leuchten auf der rechten Seite auf.

Abbildung 24: Skalierung des LED-Kranzes der BASS Funktion

Die einstellbare Schrittweite beträgt 2 dB pro Raster, dies entspricht dem Aufleuchten einer LED.

Abbildung 25: Regelmöglichkeit der BASS Funktion

LOW CUT

7.4.4 LOW CUT

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 26: LOW CUT Funktion

In der Funktion LOW CUT können alle Eingangskanäle beeinflusst werden.

Mit der Funktion LOW CUT lassen sich tieffrequente Störgeräusche unterdrücken. Das Low-Cut-Filter ist als Hochpass 2. Ordnung ausgeführt.

Durch Drehen des Drehreglers im Uhrzeigersinn lässt sich die untere Grenzfrequenz anheben, durch Drehen gegen den Uhrzeigersinn absenken.

Die Einstellmöglichkeit reicht von 0 Hz (keine Wirkung) bis 300 Hz (starke Abschwächung).

Bei 0 Hz leuchtet eine LED, bei 300 Hz leuchtet der komplette LED-Kranz.

Abbildung 27: Skalierung des LED-Kranzes der LOW CUT Funktion

Die einstellbare Schrittweite beträgt 20 Hz pro Raster, dies entspricht dem Aufleuchten einer LED.

Abbildung 28: Regelmöglichkeit der LOW CUT Funktion

LIMITER

7.4.5 LIMITER

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO USB ROUTE TO REC DELAY PAN / BALANCE

Abbildung 29: LIMITER Funktion

In der Funktion LIMITER können alle Ausgangskanäle beeinflusst werden.

Eine Drehung des Drehreglers im Uhrzeigersinn hebt die Wirkung an, eine Drehung gegen den Uhrzeigersinn schwächt die Wirkung ab.

Die Einstellmöglichkeit reicht von +20 dBu bis -25 dBu. Bei +20 dBu leuchtet eine LED, bei -25 dBu leuchtet der komplette LED-Kranz.

Abbildung 30: Skalierung des LED-Kranzes der LIMITER Funktion

Die einstellbare Schrittweite beträgt 3 dB pro Raster, dies entspricht dem Aufleuchten einer LED.

Abbildung 31: Regelmöglichkeit der LIMITER Funktion

COMPRESSOR

7.4.6 COMPRESSOR

AUTOMIXING PRIORITY PAN / BALANCE COMpressor LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE DELAY ROUTE TO REC ROUTE TO USB EQUALIZER LOW EQUALIZER HIGH PRESET SYSTEM CONTROL

Abbildung 32: COMPRESSOR Funktion

In der Funktion COMPRESSOR können alle Eingangskanäle beeinflusst werden.

Die Ratio (Kompressionsverhältnis) des Kompressors ist fest eingestellt. Sie hat einen Wert von 1:2. Eine Drehung des Drehreglers im Uhrzeigersinn hebt die Wirkung an, eine Drehung gegen den Uhrzeigersinn schwächt die Wirkung ab.

Die Einstellmöglichkeit reicht von +20 dBu bis -25 dBu. Bei +20 dBu leuchtet eine LED, bei -25 dBu leuchtet der komplette LED-Kranz.

Abbildung 33: Skalierung des LED-Kranzes der COMPRESSOR Funktion

Die einstellbare Schrittweite beträgt 3 dBu pro Raster, dies entspricht dem Aufleuchten einer LED.

Abbildung 34: Regelmöglichkeit der COMPRESSOR Funktion

AUTOMIXING

7.4.7 AUTOMIXING

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO USB ROUTE TO REC DELAY PAN / BALANCE

Abbildung 35: AUTOMIXING Funktion

In der Funktion AUTOMIXING können alle Eingangskanäle beeinflusst werden.

offon 6 7 8 9 10 5 11 4 12 3 13 2 14 1 15 ONPEAK AUTOMIXING ONPEAK

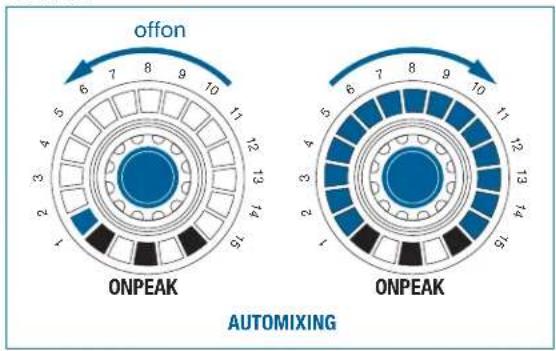

Abbildung 36: Regelmöglichkeit der AUTOMIXING Funktion

Mit einer Drehung eines Drehreglers im Uhrzeigersinn werden die Automatik-Mischfunktionen für den jeweiligen Kanal eingeschaltet. (LED-Kranz leuchtet komplett). Eine Drehung gegen den Uhrzeigersinn schaltet die Automatik-Mischfunktionen aus. (nur eine LED leuchtet).

Durch Drücken auf den Drehregler wird die Funktion ebenfalls ein- bzw. ausgeschaltet.

PRIORITY

7.4.8 PRIORITY

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 37: PRIORITY Funktion

Diese Funktion kann nur an einem einzigen Eingangskanal aktiv sein.

In der Funktion PRIORITY kann bestimmt werden, welcher Eingangskanal als Priority-Kanal fungiert. Der Priority-Kanal erfährt dann in Zusammenhang

mit der Funktion AUTOMIXING einen Vorteil in der Signalbewertung von 6 dB.

Abbildung 38: Regelmöglichkeit der PRIORITY Funktion

Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Funktion für den jeweiligen Kanal eingeschaltet. (LED-Kranz leuchtet komplett). Eine Drehung gegen den Uhrzeigersinn schaltet die Funktionen aus (nur eine LED leuchtet).

Durch Drücken auf den Drehregler wird die Funktion ebenfalls ein- bzw. ausgeschaltet.

Ein Einschalten der PRIORITY Funktion an einem Eingangskanal bewirkt ein Ausschalten der Funktion an dem vorher aktivierten Kanal.

PAN / BALANCE

7.4.9 PAN / BALANCE

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 39: PAN / BALANCE Funktion

In der Funktion PAN / BALANCE können alle Eingangskanäle im Panorama beeinflusst werden, alle Ausgangskanäle in ihrer Balance.

Abbildung 40: Skalierung des LED-Kranzes der PAN / BALANCE Funktion

Als Balance wird die Zuordnung eines Summensignals auf den Ausgang bezeichnet.

Bei linearer Einstellung leuchtet nur die mittlere obere LED (0 dB). Diese LED (0 dB) gilt auch als Ausgangspunkt für eine Drehung im oder gegen den Uhrzeigersinn. Je weiter der Drehregler nach links gedreht wird, desto mehr LEDs leuchten auf der linken Seite auf. Je weiter der Drehregler nach rechts gedreht wird, desto mehr LEDs leuchten auf der rechten Seite auf.

Soll der linke Ausgangskanal eines Stereo-Ausgangs nicht mehr ausgegeben werden, so ist der Balance-Regler nach rechts zu stellen.

Bei Mono-Eingängen wird das Signal standardmäßig gleich auf Stereo-Links und -Rechts zugeteilt. Soll der Eingang nur links zugeteilt werden, so ist der Drehregler des Eingangs, bei aktiver PAN-Funktion, auf links zu stellen.

Die einstellbare Schrittweite beträgt 6 dB pro Raster, dies entspricht dem Aufleuchten einer LED.

DELAY

7.4.10 DELAY

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO USB ROUTE TO REC DELAY PAN / BALANCE

Abbildung 41: DELAY Funktion

In der Funktion DELAY kann der Ausgang OUT beeinflusst werden. Es lässt sich mit dieser Funktion der linke Ausgang gegenüber dem rechten zeitlich verzögern.

Abbildung 42: Skalierung des LED-Kranzes der DELAY Funktion

Die Einstellmöglichkeit reicht von 0 m bis 75 m. Bei 0 m leuchtet eine LED, bei 75 m leuchtet der komplette LED-Kranz.

Die einstellbare Schrittweite beträgt 1 m pro Raster. 5 m entsprechen dem Aufleuchten einer LED.

ROUTING TO REC

7.4.11 ROUTING TO REC

AUTOMIXING PRIORITY COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO USB ROUTE TO REC DELAY PAN / BALANCE

Abbildung 43: ROUTING TO REC Funktion

In der Funktion ROUTING TO REC können alle Eingangskanäle beeinflusst werden.

off 6 7 8 9 10 ON PEAK ON 6 7 8 9 10 ON PEAK ON PEAK ROUTING TO REC

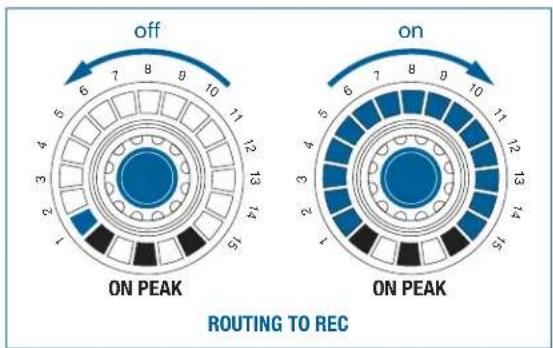

Abbildung 44: Regelmöglichkeit der ROUTING TO REC Funktion

Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Funktion für den jeweiligen Kanal eingeschaltet (LED-Kranz leuchtet komplett). Eine Drehung gegen den Uhrzeigersinn schaltet die Funktion aus (nur eine LED leuchtet).

Durch Drücken auf den Drehregler wird die Funktion ebenfalls ein- bzw. ausgeschaltet.

Ein Einschalten legt diesen Eingangskanal auf die Summenschiene OUT.

ROUTING TO USB

7.4.12 ROUTING TO USB

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 45: ROUTING TO USB Funktion

In der Funktion ROUTING TO USB können alle Eingangskanäle beeinflusst werden.

off 6 7 8 9 10 5 6 7 8 9 10 4 5 6 7 8 9 10 3 4 5 6 7 8 9 10 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 ON PEAK ON PEAK Routing TO USB

Abbildung 46: Regelmöglichkeit der ROUTING TO USB Funktion

Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Funktion für den jeweiligen Kanal eingeschaltet (LED-Kranz leuchtet komplett). Eine Drehung gegen den Uhrzeigersinn schaltet die Funktion aus (nur eine LED leuchtet).

Durch Drücken auf den Drehregler wird die Funktion ebenfalls ein- bzw. ausgeschaltet.

Ein Einschalten legt diesen Eingangskanal auf die Summenschiene USB OUT.

EQUALIZER

7.4.13 EQUALIZER

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 47: EQUALIZER Funktion

Die Funktion EQUALIZER HIGH und EQUALIZER LOW beeinflusst den Ausgang OUT: Die Einstellung erfolgt gleichermaßen für linken und rechten Kanal.

Ist die Funktion EQUALIZER HIGH ausgewählt, wird der obere, angegebene Wert angesprochen; ist die EQUALIZER LOW ausgewählt, wird der untere, angegebene Wert angesprochen.

Z.B.: Bei EQ 250 Hz / 2kHz wird in der Funktion EQUALIZER LOW die Frequenz 250 Hz angesprochen. In der Funktion EQUALIZER HIGH wird die Frequenz 2 kHz angesprochen.

Es lässt sich eine Raumentzerrung in 12 Bändern durchführen. Die Anhebung bzw. Absenkung der Bänder erfolgt über die 6 Drehregler der Eingangskanäle.

Die Einstellung lässt sich um +/-14 dB variieren. Bei linearer Einstellung leuchtet nur die mittlere obere LED. Bei einer Drehung gegen den Uhrzeiger-

sinn leuchten immer mehr LEDs links von der mittleren. Bei einer Drehung im Uhrzeigersinn leuchten immer mehr LEDs rechts von der mittleren.

Abbildung 48: Skalierung des LED-Kranzes der EQUALIZER Funktion

Die Einstellung erfolgt in 2 dB-Schritten.

Die Mittenfrequenzen der Teilbänder sind im 12 -Oktav-Abstand angeordnet.

Abbildung 49: Regelmöglichkeit der EQUALIZER Fuktion

PRESET

7.4.14 PRESET

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER LOW EQUALIZER HIGH ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 50: PRESET Funktion

Es besteht die Möglichkeit, 6 unterschiedliche Gerätekonfigurationen bzw. Geräte-Presets (LEVEL, TREBLE, BASS, ..., EQUALIZER) im Gerät abzuspeichern und wieder zu laden.

Dazu wird die Funktion PRESET am SYSTEM CONTROL angewählt. Neben den 6 Geräte-Presets gibt es noch einen Arbeits-Preset: Alle Änderungen in den Einstellungen wirken sich zunächst nur auf diesen Preset aus. Um Änderungen dauerhaft zu speichern, muss der Arbeits-Preset unter einem der verfügbaren Geräte-Presets gespeichert werden. Mit dem Laden eines Geräte-Presets wird der Arbeits-Preset überschrieben und ist sofort aktiv. Nach dem Neustart des Geräts ist der letzte Arbeits-Preset mit den zuletzt vorgenommen Einstellungen aktiv.

Die 6 Eingangsdrehregler bieten Zugang zu den Presets, sowie deren Konfiguration.

Abbildung 51: PRESET-Konfigurationen

Leuchtet an einem LED-Kranz nur LED 1, so ist dieser Speicherplatz nicht konfiguriert (siehe Abbildung 51, Inkrementgeber IN 3).

Leuchten alle LEDs und die rote PEAK-LED, so ist dieser Speicherplatz belegt und ausgewählt (siehe Abbildung 51, Inkrementgeber IN 1 / USB L).

Leuchtet nur LED 1 und die rote PEAK-LED, so ist dieser Speicherplatz belegt aber nicht ausgewählt (siehe Abbildung 51, Inkrementgeber IN 2 / USB R).

Siehe dazu 8.7 Presets verwenden auf Seite 54.

LOCKED

7.5 LOCKED

PRIORITY AUTOMIXING COMPRESSOR LIMITER LOW CUT BASS TREBLE LEVEL LOCKED IN USB / DANTE PRESET EQUALIZER HIGH EQUALIZER LOW ROUTE TO REC ROUTE TO USB DELAY PAN / BALANCE

Abbildung 52: LOCKED Funktion

In der Funktion LOCKED werden durch Sperren die Drehregler oder das gesamte Gerät vor unsachgemäßer Bedienung geschützt.

Siehe dazu 8.11 LOCKED aktivieren/deaktivieren auf Seite 57

8 Bedienung des Gerätes

SYSTEM CONTROL

8.1 SYSTEM CONTROL: Parameter am Gerät ändern

Zum Ändern der Parameter am Gerät gehen Sie so vor:

Schritt Beschreibung

1 Gewünschte Funktion am Drehregler SYSTEM CONTROL, dazu den Drehregler solange drehen bis die LED bei der gewünschten Funktion leuchtet
2 Eingangskanäle durch die gewählte Funktion mit den Drehreglern IN 1 bis IN 6 beeinflussen
3 Ausgangskanäle durch die gewählte Funktion mit dem Drehregler OUT beeinflussen

Der Stereo-Record-Ausgang verfügt über keine Einstellmöglichkeiten.

5 Minuten nach der letzten Änderung springt der Drehregler SYSTEM CONTROL wieder in die Funktion LEVEL. 1 Minute nach der letzten Änderung wird der eingestellte Wert automatisch gespeichert.

8.2 Mikrofone am DMM8 U (UL, ULD) konfigurieren

Für die Konfiguration der angeschlossenen Mikrofone und Zusatzgeräte gehen Sie so vor:

Schritt Beschreibung

1 Schiebe-Schalter und Gain-Regler auf der Rückseite des DMM8 U (UL, ULD) betätigen

• Wählen Sie die Verstärkung der Eingangssignale zwischen 0 dB und +57 dB.
• Eine höhere Verstärkung der Eingangssignale ist für Mikrofone mit geringem Ausgangspegel geeignet.
• Für Mikrofone mit hohem Ausgangspegel wird eine geringere Verstärkung empfohlen.
• Wenn Sie Kondensatormikrofone verwenden, stellen Sie fest, welche Speisespannung oder Speisegeräte diese benötigen.
• Wenn Ihre Kondensatormikrofone für Phantomspeisung geeignet sind, schalten Sie die Phantomspeisung ein. Stellen Sie dazu den Schiebe-Schalter PHANT. PWR auf ON.

2 Gerät mit Netzschalter einschalten

Achtung: Beschädigungsgefahr

Schalten Sie bei Verwendung von drahtlosen Mikrofonen die Phantomspeisung an jenen Eingängen aus, an denen Sie einen Empfänger angeschlossen haben, um Schäden am Empfänger zu vermeiden.

8.3 Ein-/Ausgänge abhören

Zum Abhören von Ein- bzw. Ausgängen gehen Sie so vor:

Schritt Beschreibung

1 Drehregler HEADPHONE gedrückt halten und durch Drücken eines oder mehrerer Drehregler Abhörquelle wählen

2 Abhörquelle wechseln, dazu auf eine andere Abhörquelle drücken.

• Die vorherige Abhörquelle wird abgeschaltet

Bei Eingängen können mehrere Quellen abgehört werden.

Der Ausgang kann nur einzeln, aber in Stereo abgehört werden.

Der Ausgang REC (OUT) kann nicht abgehört werden.

8.4 Geräte kaskadieren

Achtung: Beschädigungsgefahr

Anschluss ausschließlich von autorisiertem Fachpersonal durchführen lassen!

Es ist nicht zulässig das erste Gerät der Kaskade mit dem letzten zu verbinden.

Zur Verkabelung der einzelnen Geräte mit den Expansionsbuchten gehen Sie so vor:

Schritt Beschreibung

1 Geräte in folgender Weise mittels CAT5+ Verbindungskabel zusammenschließen:

Zur Kaskadierung empfehlen wir ausschließlich Kabel aus dem AKG-Zubehör zu verwenden.

Alle Geräte sind für den Anwender hinsichtlich ihrer Funktion und ihrem Verhalten gleichgestellt. Bei der Kaskadierung bleiben alle Funktionen der Einzelgeräte erhalten.

Zuspielung über USB und Dante™

8.5 Zuspielung über USB und Dante™

8.5.1 Zuspielung bearbeiten

Um Eingangssignale über USB bzw. Dante™ zuzuspielen gehen Sie so vor:

Schritt Beschreibung

1 Drehregler SYSTEM CONTROL zweimal kurz drücken (Doppelklick)

• Die 6 Eingangsregler werden in Ihrer Bedienung umgeschaltet.
• Die LED IN USB bzw. IN USB/DANTE leuchtet dauerhaft auf.
- Änderungen an den Eingangsreglern wirken nicht mehr auf die 6 analogen Eingänge, sondern auf die digitalen Eingänge 7 bis 12.
• Die weitere Bedienung ist gleich wie auf der analogen Ebene.

Die Eingänge vom USB Port belegen dabei die Kanäle 7 (IN1 / USB L) und 8 (IN 2 / USB R), bei Geräten ohne Dante™-Schnittstelle sind die digitalen Eingänge 9 bis 12 ohne Funktion und inaktiv.

Bei Geräten mit Dante™-Schnittstelle sind die weiteren digitalen Eingangskanäle ab Kanal 9 wie folgt belegt:

• IN3 / DANTE 1
• IN4 / DANTE 2
• USW.

Alle digitalen Eingänge haben dieselben Funktionalitäten der Signalverarbeitung wie die analogen Eingänge.

8.6 Phantomspeisung aktivieren

Das 0 V-Potential nur mit der Erdung brücken (Werkseinstellung) oder zur zentralen Systemerde führen, da die Phantomspeisung sonst keinen Bezugspunkt besitzt und diese nicht funktioniert.

PRESET

8.7 Presets verwenden

Die Presets des DMM8 U (UL, ULD) funktionieren sehr ähnlich wie die Presets eines Autoradios.

8.7.1 Preset auswählen

Zum Auswählen eines Presets gehen Sie so vor:

Schritt Beschreibung

1 Bei SYSTEM CONTROL die Funktion PRESET wählen

2 Drehregler für entsprechenden Ein- oder Ausgangskanal kurz drücken

- Akustisches Signal (Beep) ertönt.

3 Drehregler nach Beep loslassen

- Geräte-Preset wird in Arbeits-Preset geladen.

- Einstellungen des ausgewählten Geräte-Presets sind sofort aktiv (alle LEDs leuchten).

8.7.2 Preset programmieren

Zum Programmieren eines Presets gehen Sie so vor:

Schritt Beschreibung

1 Bei SYSTEM CONTROL die Funktion PRESET wählen

2 Eingangsdrehregler (1 bis 6) zwischen 3 Sekunden und 5 Sekunden drücken

- Akustisches Signal (Beep) ertönt.

3 Drehregler nach Beep loslassen

- Aktuelle Einstellungen aus Arbeits-Preset wird unter ausgewähltem Geräte-Preset gespeichert (alle LEDs leuchten).

8.7.3 Preset löschen

Zum Löschen eines Presets gehen Sie so vor:

Schritt Beschreibung

1 Bei SYSTEM CONTROL die Funktion PRESET wählen

2 Drehregler für entsprechenden Ein- oder Ausgangskanal zwischen 8 Sekunden und 10 Sekunden drücken

- Akustisches Signal (Beep) ertönt.

3 Drehregler nach Beep loslassen

- Geräte-Preset wird gelöscht und kann nicht mehr ausgewählt werden (leerer Speicherplatz, LED 1 leuchtet).

MUTE

8.8 MUTE verwenden

8.8.1 MUTE aktivieren

Ein- und Ausgangskanäle können auf MUTE geschaltet werden. Gehen Sie dazu so vor:

Schritt Beschreibung

1 In der Funktion LEVEL Drehregler für entsprechenden Ein- oder Ausgangskanal kurz drücken.

• Entsprechender Kanal wird stumm geschaltet.
• Alle zuvor leuchtenden LEDs blinken.
  • Die aktuelle Lautstärke wird gespeichert.

Die Funktion MUTE ist für den Drehregler HEADPHONE nicht anwendbar!

8.8.2 MUTE deaktivieren

Zum Deaktivieren der MUTE Funktion gehen Sie so vor:

Schritt Beschreibung

1 Drehregler für entsprechenden Ein- oder Ausgangskanal kurz drücken

• MUTE Funktion für entsprechenden Kanal wird deaktiviert.
  • Die zuvor gespeicherte Lautstärke wird angewandt.

ROUTING TO OUT

8.9 ROUTING TO OUT aktivieren

8.9.1 Für einen Eingangskanal

Auf den Ausgang OUT können alle Eingangskanäle geroutet werden. Gehen Sie dazu so vor:

Schritt Beschreibung

1 Drehregler OUT drücken und gedrückt halten Drehregler des gewünschten Eingangkanals drücken
- Entsprechender Eingangskanal wird auf die Summenschiene OUT geroutet.

8.9.2 Für mehrere Eingangskanäle

Zum Routen mehrerer Eingangskanäle auf OUT, gehen Sie so vor:

Schritt Beschreibung

1 Drehregler OUT drücken und gedrückt halten Drehregler der gewünschten Eingangkanäle drücken

- Entsprechende Eingangskanäle werden auf die Summenschiene OUT geroutet.

8.10 ROUTING TO OUT deaktivieren

Zum Deaktivieren der Funktion ROUTING TO OUT gehen Sie so vor:

Schritt Beschreibung

1 Drehregler des gewünschten Eingangkanals drücken

- ROUTING TO OUT wird für den entsprechenden Eingangskanal deaktiviert.

LOCKED

8.11 LOCKED aktivieren/deaktivieren

Mit der Funktion LOCKED können folgende Elemente gesperrt werden:

• Drehregler SYSTEM CONTROL
- Gesamtes Gerät
- Einzelne Kanäle

Drehregler sperren

8.11.1 Drehregler SYSTEM CONTROL sperren

Zum Sperren des Drehreglers SYSTEM CONTROL gehen Sie so vor:

Schritt Beschreibung

1 Drehregler SYSTEM CONTROL länger als 3 Sekunden drücken

• Die LED LOCKED leuchtet.
- Ein Drehen des Drehreglers hat keine Funktion mehr.
- Alle anderen Drehregler befinden sich in der Funktion LEVEL und können nach wie vor bedient werden.

Drehregler entsperren

8.11.2 Drehregler SYSTEM CONTROL entsperren

Zum Entsperren des Drehreglers SYSTEM CONTROL gehen Sie so vor:

Schritt Beschreibung

1 Drehregler SYSTEM CONTROL länger als 3 Sekunden drücken

• Sperrung des Drehreglers ist aufgehoben.
  • Die LED LOCKED leuchtet nicht mehr.
• Der Drehregler befindet sich in der Grundstellung LEVEL.

Gerät sperren

8.11.3 Gesamtes Gerät sperren

Zum Sperren des gesamten Gerätes gehen Sie so vor:

Schritt Beschreibung

1 Drehregler SYSTEM CONTROL gleichzeitig mit Drehregler OUT länger als 3 Sekunden drücken

• Die LED LOCKED leuchtet.
• Die ursprünglichen Einstellungen werden gespeichert.
- Ein Drehen des Drehreglers hat keine Funktion mehr.
- Alle anderen Drehregler befinden sich in der Funktion LEVEL und können nach wie vor bedient werden.

Gerät entsperren

8.11.4 Gesamtes Gerät entsperren

Zum Entsperren des gesamten Gerätes gehen Sie so vor:

Schritt Beschreibung

1 Drehregler SYSTEM CONTROL gleichzeitig mit Drehregler OUT länger als 3 Sekunden drücken

• Sperrung des Drehreglers ist aufgehoben.
  • Die LED LOCKED leuchtet nicht mehr.
  • Die Drehregler befinden sich in der Grundstellung LEVEL.

Kanäle entsperren

8.11.5 Einzelne Kanäle entsperren

Zum Entsperren einzelner Kanäle gehen Sie so vor:

Schritt Beschreibung

1 Gesamtes Gerät sperren, dazu Drehregler SYSTEM CONTROL gleichzeitig mit Drehregler OUT länger als 3 Sekunden drücken

• Die LED LOCKED leuchtet.
• Die ursprünglichen Einstellungen werden gespeichert.
- Ein Drehen des Drehreglers hat keine Funktion mehr.
- Alle anderen Drehregler befinden sich in der Funktion LEVEL und können nach wie vor bedient werden.

2 Sperrung des gewünschten Kanals aufheben, dazu Drehregler des gewünschten Kanals länger als 3 Sekunden drücken

Kanäle sperren

8.11.6 Einzelne Kanäle sperren

Um einzelne Kanäle zu sperren, wird zunächst das gesamte Gerät gesperrt und die Sperrung dann für alle Kanäle aufgehoben, die nicht gesperrt sein sollen.

Zum Sperren einzelner Kanäle gehen Sie so vor:

Schritt Beschreibung

1 Gesamtes Gerät sperren, dazu Drehregler SYSTEM CONTROL gleichzeitig mit Drehregler OUT länger als 3 Sekunden drücken

• Die LED LOCKED leuchtet.
• Die ursprünglichen Einstellungen werden gespeichert.
- Ein Drehen des Drehreglers hat keine Funktion mehr.
- Alle anderen Drehregler befinden sich in der Funktion LEVEL und können nach wie vor bedient werden.

2 Sperrung aller Kanäle aufheben, die nicht gesperrt sein sollen, dazu Drehregler der gewünschten Kanäle jeweils länger als 3 Sekunden drücken

Die Zustände, die vor der Sperrung der Kanäle bzw. des gesamten Gerätes eingestellt waren, bleiben auch nach dem Ausschalten / Wiedereinschalten des DMM8 U (UL, ULD) erhalten!

8.12 Konfigurationsdaten kopieren

Mit der Kopierfunktion können einzelne oder mehrere Einstellungswerte (LEVEL, TREBLE, BASS, LOWCUT, LIMITER und COMPRESSOR) eines Eingangs auf einen oder mehrere andere Eingänge kopiert werden.

Konfigurationen kopieren

8.12.1 Einzelwerte kopieren

Zum Kopieren einzelner Werte von einem Kanal auf einen oder mehrere andere gehen Sie so vor:

Schritt Beschreibung

1 Gewünschte Funktion am Drehregler SYSTEM CONTROL wählen

2 Drehregler drücken, dessen Wert kopiert werden soll, anschließend sofort den Drehregler drücken, bis zu dem der Kopiervorgang vorgenommen werden soll

3 Beide Drehregler gedrückt halten (ca. 4 Sekunden) bis ein akustisches Signal ertönt (Beep) und die betroffenen LED-Kränze einmal kurz aufblinken.

- Wert wurde auf die ausgewählten Kanäle übertragen.

Der Kopiervorgang wird bei sämtlichen Drehreglern angewandt, die sich zwischen den beiden ausgewählten befinden.

8.12.2 Alle Werte kopieren

Zum Kopieren aller Werte von einem Kanal auf einen oder mehrere andere gehen Sie so vor:

Schritt Beschreibung

1 Drehregler drücken, dessen Werte kopiert werden sollen, anschließend sofort den Drehregler drücken, bis zu dem der Kopiervorgang vorgenommen werden soll

Schritt Beschreibung

2 Beide Drehregler gedrückt halten (ca. 8 Sekunden) bis ein akustisches Signal ertönt (Beep-Beep) und die betroffenen LED-Kränze einmal kurz aufblinken.

- Werte wurden auf die ausgewählten Kanäle übertragen.

Der Kopiervorgang ist in beide Richtungen möglich (IN 1 bis IN 6 und IN 6 bis IN 1).

Die folgenden Abbildungen visualisieren den Kopiervorgang.

Abbildung 53: Drehregler auswählen (Quelle)

Abbildung 54: Kopierbereich definieren (Ziel)

Abbildung 55: Drehregler gedrückt halten

Abbildung 56: Kopiervorgang abgeschlossen

Rücksetzen auf Werkseinstellung

8.13 Rücksetzen auf Werkseinstellungen

Um das gesamte Gerät auf Werkseinstellungen zurückzusetzen gehen Sie so vor:

Schritt Beschreibung

1 Gerät einschalten
Warten, bis Startsequenz des Automischers abgeschlossen ist (ca. 15 Sekunden).
2 Drehregler SYSTEM CONTROL drücken und bis Schritt 5 gedrückt halten
3 Gerät durch Netzschalter abschalten
4 Gerät nach kurzer Wartezeit wieder einschalten Warten, bis Startsequenz des Automischers abgeschlossen ist (ca. 15 Sekunden).

5 Drehregler SYSTEM CONTROL loslassen

- Das Gerät ist auf die Werkseinstellungen zurückgesetzt und kann für eine neue Systemkonstellation eingestellt werden.

AUTOMIXING PRIORITY PAN / BALANCE COMPRESSOR LIMITER DELAY ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER LOW TREBLE EQUALIZER HIGH LEVEL PRESET LOCKED 70°ANTE SYSTEM CON

Abbildung 57: Rücksetzen auf Werkseinstellungen

Durch das Rücksetzen auf Werkseinstellungen gehen alle gespeicherten Einstellungen verloren!

9 Fehlerbehebung

WARNUNG: Stromschlaggefahr

Im Gerät befinden sich ungeschützte Kontakte und Leitungen, die bei Berührung zu schweren Verletzungen durch Stromschlag führen können.

- Das Gerät darf für die Fehlerbehebung nur von autorisiertem Fachpersonal geöffnet werden.

FEHLER MÖGLICHE URSACHE BEHEBUNG

Kein Ton Netzanschlusskabel ist nicht an Gerät angeschlossen	Netzanschlusskabel an Gerät anschlißen
Netzschalter ausgeschaltet Netzschalter einschalten
Gerät ist nicht an Verstärker ange-schlossen	Ausgangskanal mit Verstärker verbin-den
Mikrofon bzw. Zusatzgerät ist nicht an Gerät angeschlossen	Mikrofon bzw. Zusatzgerät mit Gerät verbinden
Lautstärkeregler sind auf Minimum gestellt	Lautstärkeregler aufdrehen
Lautstärkeregler sind auf MUTE gestellt	MUTE-Schaltung durch Drücken des Drehreglers aufheben
Vorverstärkung ist nicht korrekt einge-stellt	Gain-Regler auf der Rückseite auf korrekte Vorverstärkung stellen
Phantomspeisung ist ausgeschaltet Phantomspeisung für Kondensatormikrofone einschalten
externes Potentiometer auf Minimum gestellt	externes Potentiometer aufdrehen
Kein Ton bei Sinuseinspeisung	Automix-Algorithmus unterdrückt gleichbleibendes Signal

FEHLER MÖGLICHE URSACHE BEHEBUNG

VerzerrteSignalwiedergabe	Vorverstärkung ist nicht korrekt eingestellt	GainRegler auf der Rückseite auf korrekte Vorverstärkung stellen
	Lautstärkeregler sind zu weit aufgedreht	Lautstärke zurückregeln

Eingangssignal hat zu hohen Pegel Eingangssignal dämpfen

Falls ein Fehler trotz dieser Anweisungen weiter besteht, melden Sie sich bei AKG Acoustics GmbH oder bei Ihrem AKG-Händler.

1 GENERAL 70

483 (W) × 45 (H) × 220 (D) mm
