ExpertWiFi EBA63 - Point d'accès ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès WiFi 6 (AX3000)
Marque	ASUS
Modèle	ExpertWiFi EBA63
Dimensions	Environ 175 x 125 x 35 mm
Poids	Environ 250 g
Alimentation	Adaptateur secteur 12V (1.5A max) ou PoE (Power over Ethernet)
Interfaces réseau	1 port PoE d'entrée (10/100/1000 Mbps), 1 port LAN RJ-45
Bandes de fréquence	Double bande : 2,4 GHz et 5 GHz
Normes WiFi	IEEE 802.11a/b/g/n/ac/ax
Fonctions principales	Mode point d'accès, AiMesh, multi-SSID (réseau auto-défini), VLAN, WDS, filtrage MAC, WPS, RADIUS, planification WiFi, assistant d'itinérance
Gestion	Interface web (http://expertwifi.net), application ASUS ExpertWiFi, Device Discovery utilitaire
Sécurité WiFi	WPA/WPA2/WPA3-Personal, WPA/WPA2/WPA3-Enterprise, filtrage MAC, RADIUS
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits chimiques
Consignes de sécurité	Température d'utilisation 0-40°C ; ne pas exposer à l'humidité ; distance minimale de 15 cm des implants médicaux ; ne pas placer à plus de 2 m de hauteur
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV ASUS pour toute réparation
Garantie	Consultez la carte de garantie fournie ; ne pas réparer soi-même sous peine d'annulation
Contenu de la boîte	Point d'accès EBA63, adaptateur secteur, câble RJ-45, guide de démarrage rapide, carte de garantie, kit de montage
LED indicateurs	Vert (démarrage), bleu (prêt config), bleu clignotant (synchronisation AiMesh), blanc (en ligne), jaune (signal faible)
Informations générales	Conforme à la réglementation ; utilisation en intérieur uniquement ; support technique sur asus.com/support

FOIRE AUX QUESTIONS - ExpertWiFi EBA63 ASUS

Comment réinitialiser l'ASUS ExpertWiFi EBA63 aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation à l'arrière pendant environ 5 secondes jusqu'à ce que le voyant clignote. Vous pouvez également le faire depuis l'interface de gestion : Paramètres > Administration > Restauration/Sauvegarde/Transfert de paramètres et cliquez sur Restaurer.

Comment accéder à l'interface de gestion du point d'accès ?

Connectez-vous au réseau WiFi du EBA63, puis ouvrez un navigateur et allez à l'adresse http://expertwifi.net ou utilisez l'adresse locale http://expertwifi_eba63-XXXX.local (XXXX = 4 derniers chiffres de l'adresse MAC).

Que faire si j'ai oublié le mot de passe WiFi ou le SSID ?

Connectez-vous en filaire à l'interface de gestion (adresse ci-dessus), allez dans Paramètres > Sans fil > Général pour modifier le SSID et la clé de sécurité. En dernier recours, restaurez les paramètres d'usine (voir question 1).

Comment mettre à jour le firmware du EBA63 ?

Téléchargez le dernier firmware sur le site ASUS, puis dans l'interface de gestion : Paramètres > Administration > Mise à jour du firmware. Cliquez sur Parcourir, sélectionnez le fichier et cliquez sur Charger.

Puis-je utiliser ce point d'accès avec un routeur non ASUS ?

Oui, en mode point d'accès. Connectez le EBA63 via son port PoE à un switch PoE ou à une alimentation secteur, puis connectez-le à votre réseau. L'interface de gestion permet de configurer le SSID et la sécurité.

Comment configurer un réseau invité avec le EBA63 ?

Dans l'interface de gestion, allez dans Réseau auto-défini et choisissez un réseau invité. Vous pouvez définir un SSID séparé, une sécurité (ou un portail captif), et une planification horaire.

Que signifie le voyant jaune fixe ?

Un voyant jaune fixe indique que le signal WiFi est faible. Essayez de rapprocher le point d'accès des clients ou réduisez les obstacles.

Comment utiliser la fonction WPS pour connecter un appareil rapidement ?

Dans l'interface de gestion, allez dans Paramètres > Sans fil > WPS, activez WPS et choisissez la méthode 'Pression de bouton'. Appuyez sur le bouton WPS du routeur (ou cliquez sur Démarrer), puis sur le bouton WPS de votre appareil client dans les 2 minutes.

Est-il possible d'installer le EBA63 au plafond ou au mur ?

Oui, un kit de montage est fourni. Suivez les instructions du guide de montage pour une fixation sécurisée. Assurez-vous que l'emplacement est à moins de 2 mètres de hauteur et à l'abri de l'humidité.

Comment résoudre un problème de connexion internet intermittent ?

Vérifiez les câbles Ethernet, redémarrez le modem et le point d'accès dans l'ordre : modem, puis EBA63. Assurez-vous que le firmware est à jour et que les paramètres WiFi (canal, bande passante) sont optimisés. Consultez la section Dépannage de la notice.

MODE D'EMPLOI ExpertWiFi EBA63 ASUS

Manuel de l'utilisateur

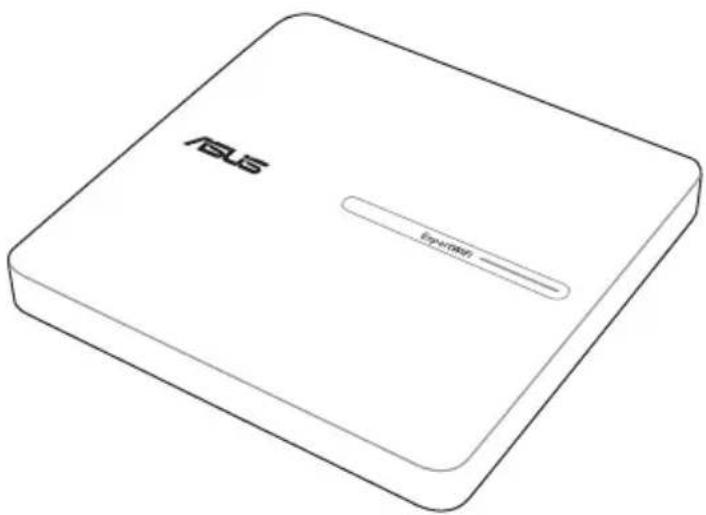

ASUS ExpertWiFi EBA63ASUS

Point d'accès PoE AX3000 Point d'accès PoE

Modèle : EBA63 Modèle : EBA63

Copyright © 2024 ASUSTeK Computer Inc. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK Computer Inc ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.

Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Table des matières

1 Présentation de votre EBA63

1.1 Bienvenue!......5
1.2 Contenu de la boîte 5
1.3 Votre routeur WiFi....6
1.4 Placer le routeur 7
1.5 Pré-requis....8
1.6 Configurer le routeur....9

2 Prise en main

2.1 Se connecter à l'interface de gestion ....12

3 Configurer le EBA63

3.1 Administration....13
3.1.1 Mode de fonctionnement....13
3.1.2 System (Système)....14
3.1.3 Mise à jour du firmware....15

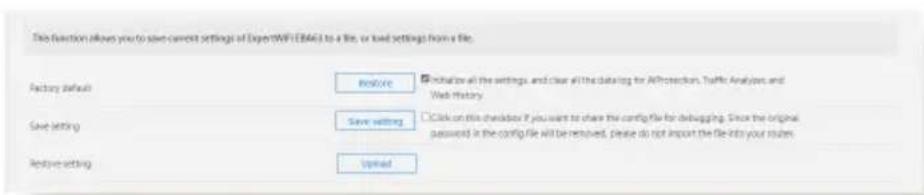

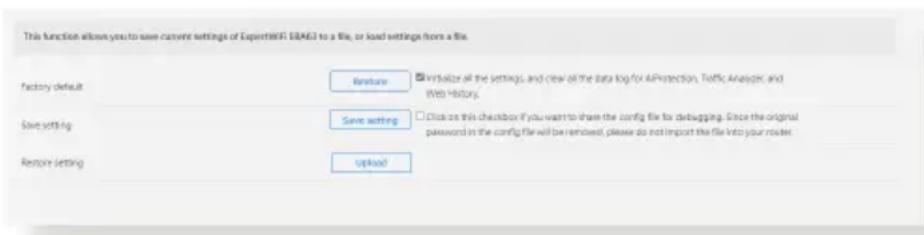

3.1.4 Restauration/Sauvegarde/Transfert de paramètres....16

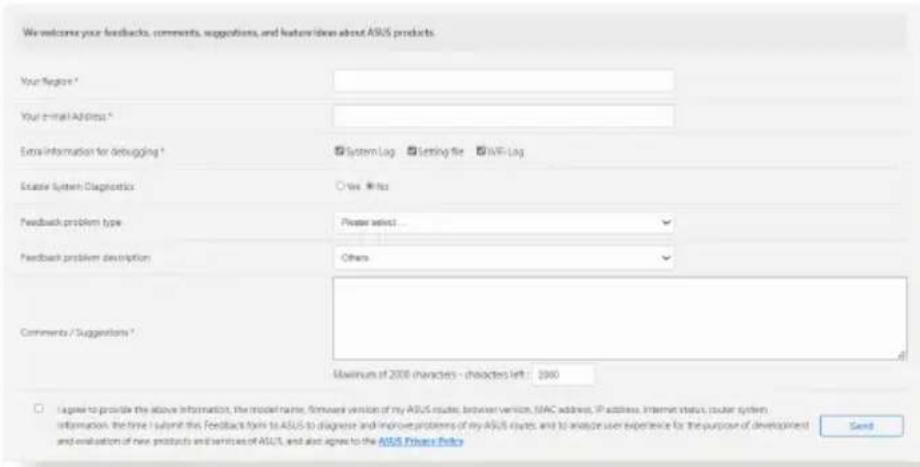

3.1.5 Feedback (Commentaires)....17
3.1.6 Confidentialité....18

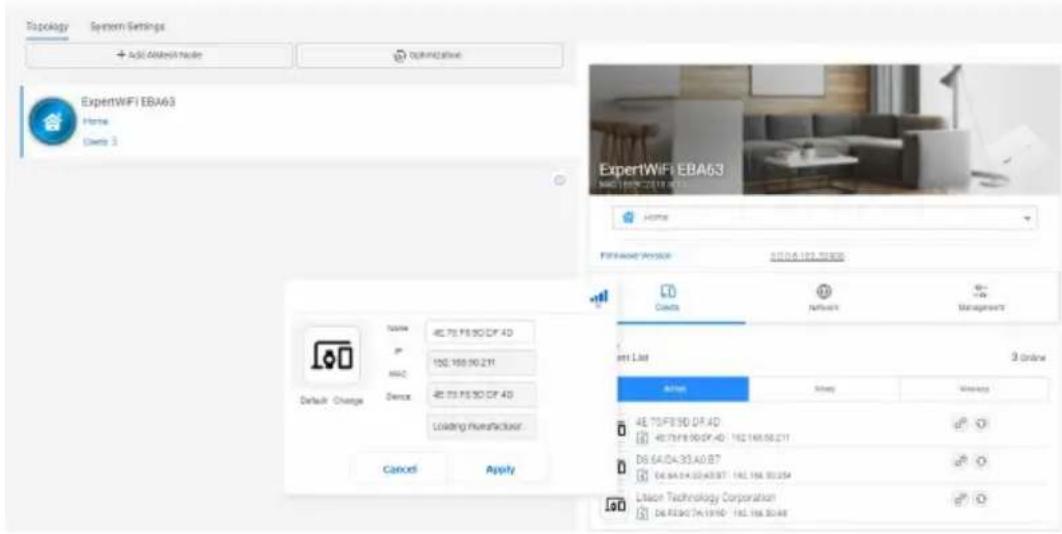

3.2 AiMesh 19
3.2.1 Configuration des paramètres WiFi....19
3.2.2 Gérer les clients du réseau....20

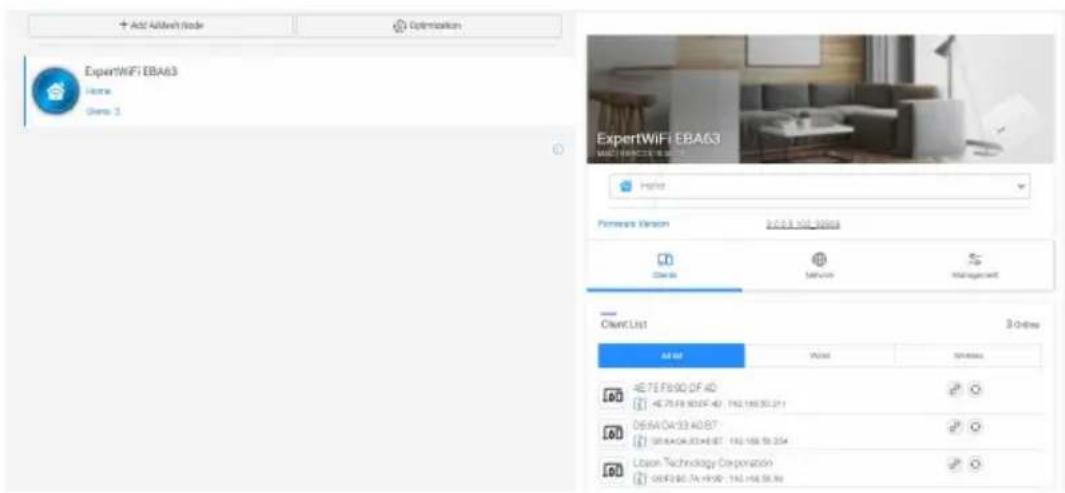

3.3 Tableau de bord 21

3.4 Réseau local (LAN)....22

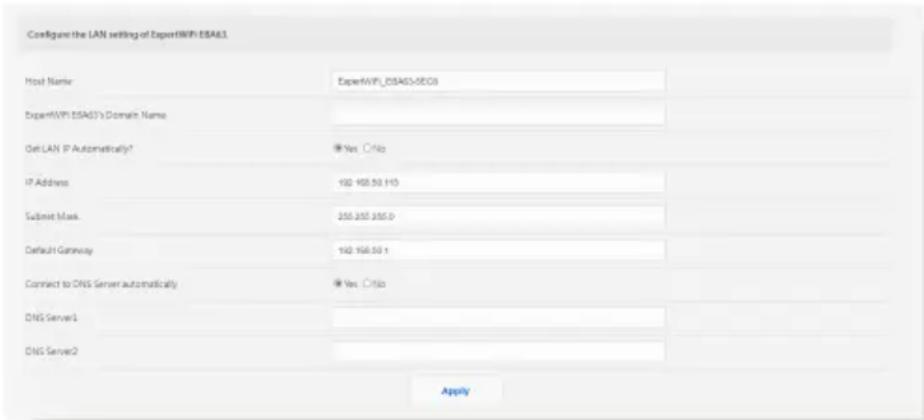

3.4.1 IP réseau local (LAN)....22
3.4.2 Switch Control (Contrôle de commutation) ......23

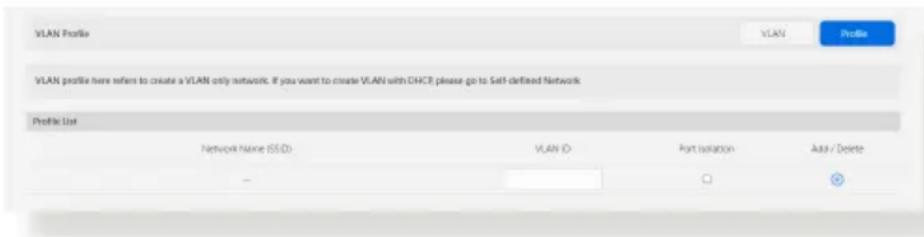

3.4.3 VLAN 24

3.5 Outils réseau 25

3.5.1 Analyse du réseau 25
3.5.2 Netstat....25
3.5.3 Réveil par appel réseau....25
3.5.4 Règles de Smart Connect....25

Table des matières

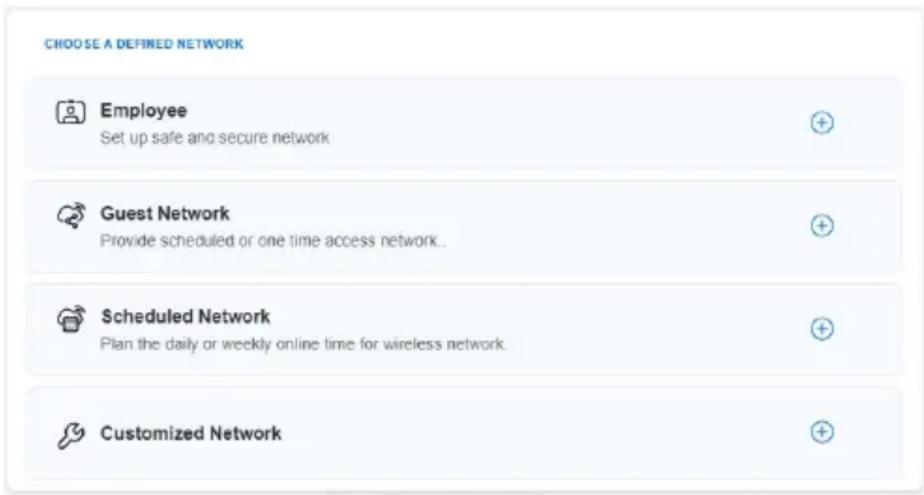

3.6 Réseau auto-défini 26

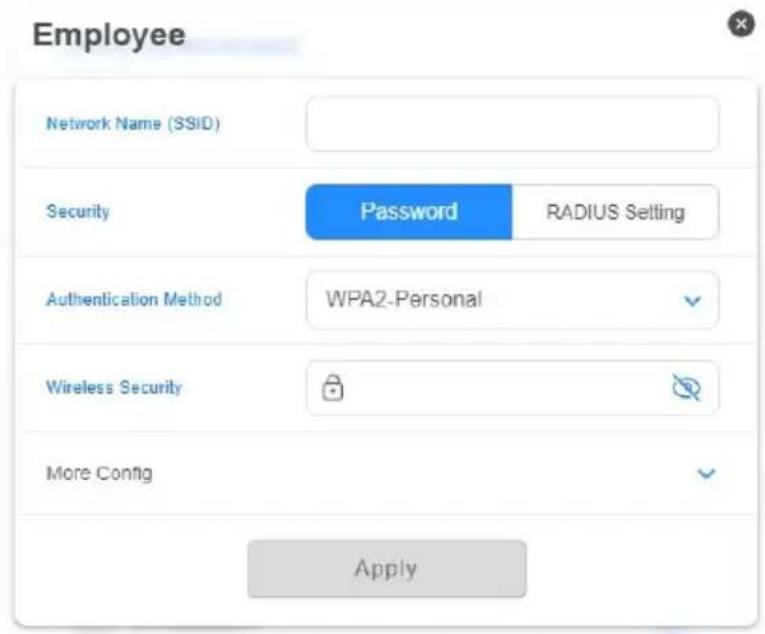

3.6.1 Employé....27

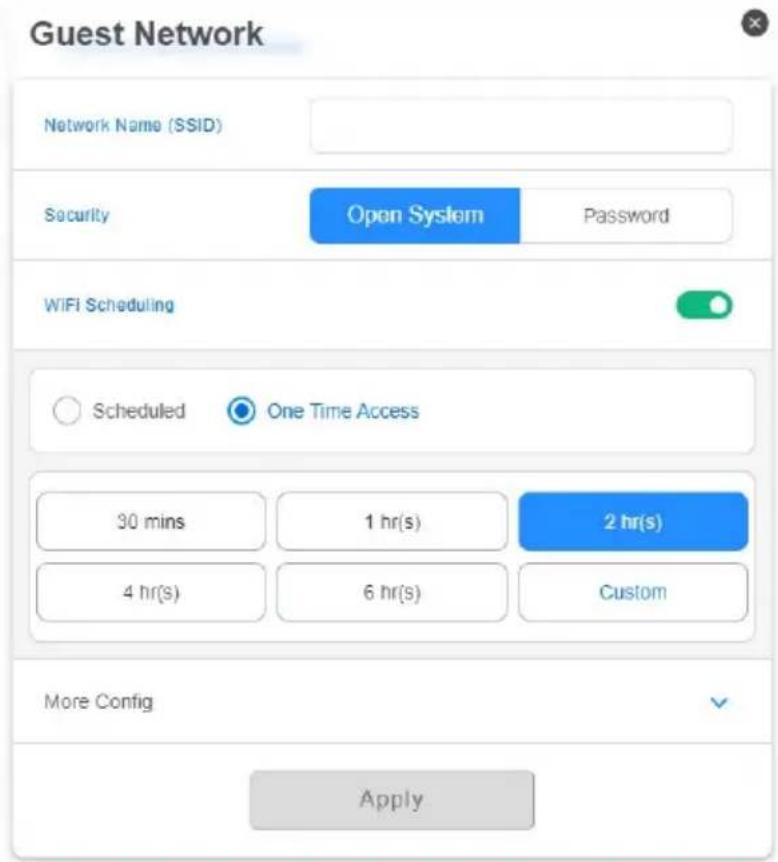

3.6.2 Réseau invité ....28

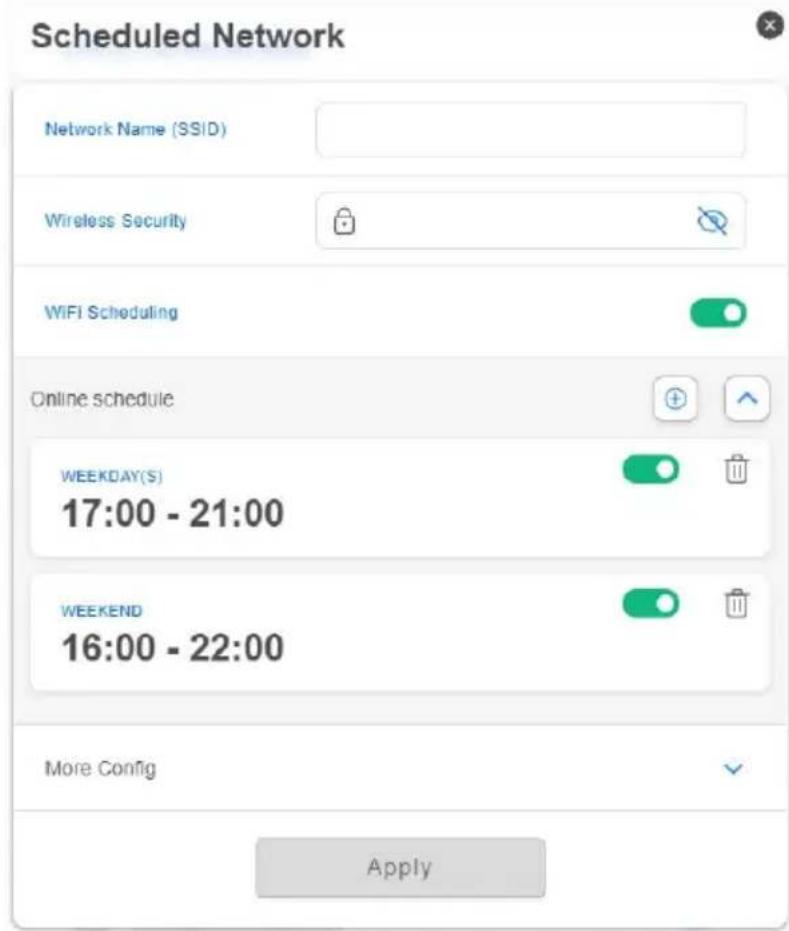

3.6.3 Réseau planifié....29

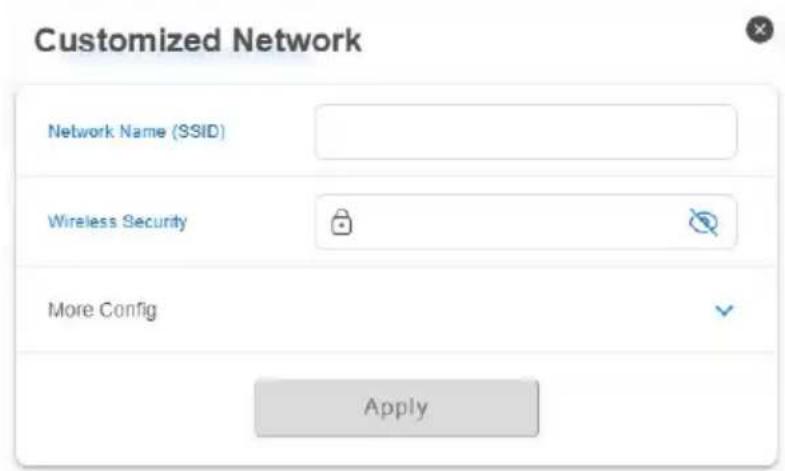

3.6.4 Réseau personnalisé....30

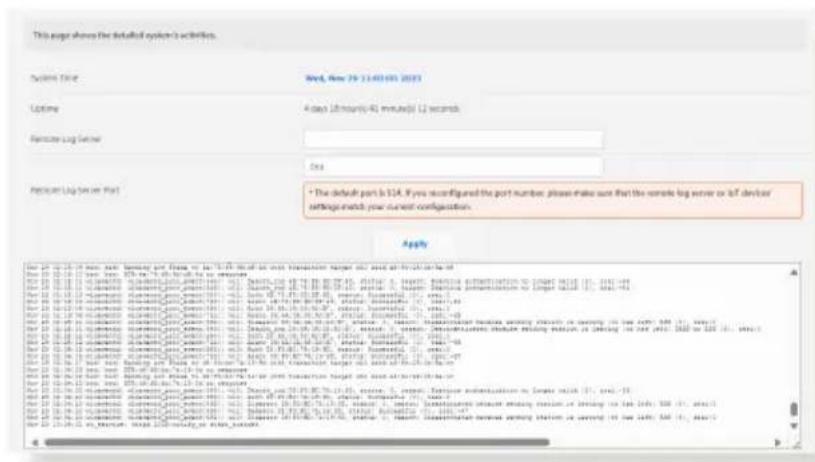

3.7 Journal système....31

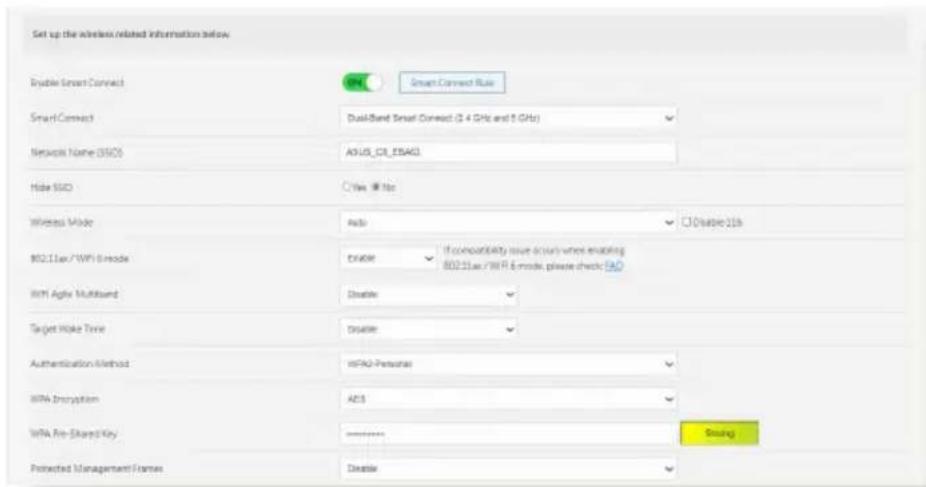

3.8 WiFi 32

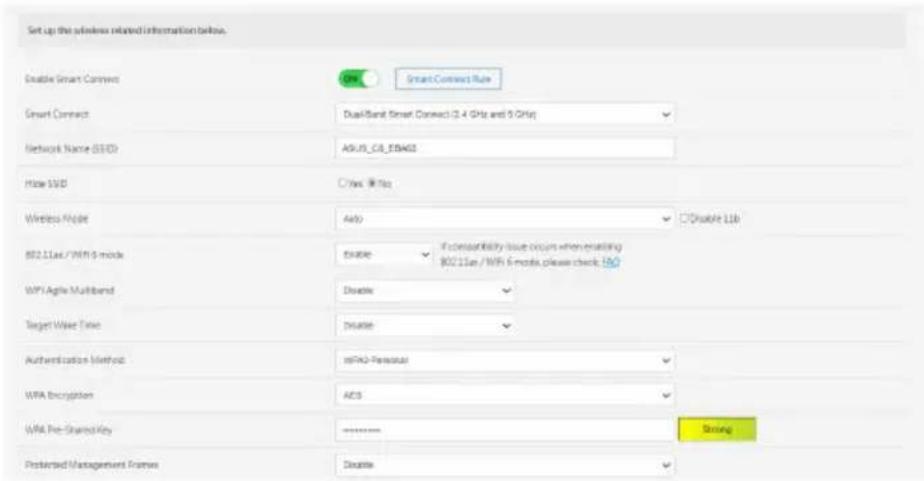

3.8.1 General (Général)....32

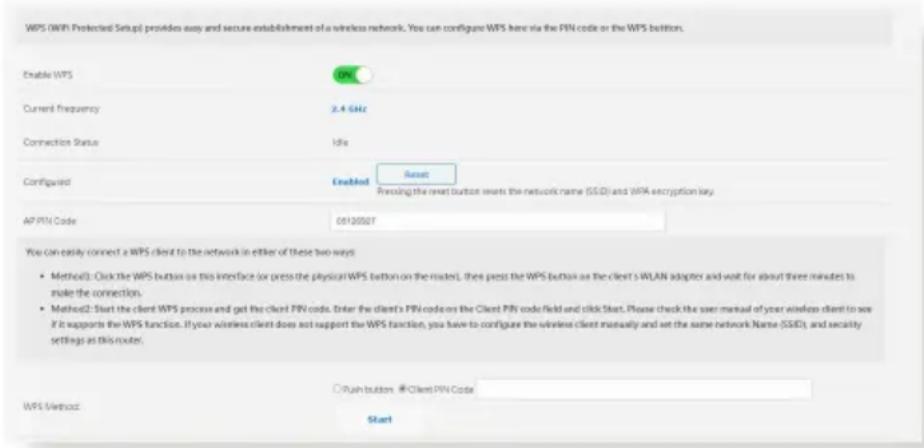

3.8.2 WPS 34

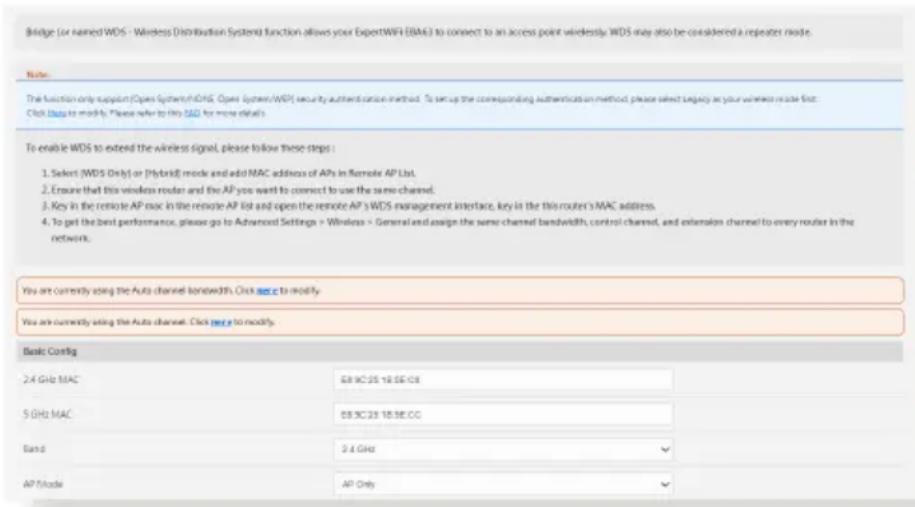

3.8.3 Pontage WDS....36
3.8.4 Filtrage d'adresses MAC....37

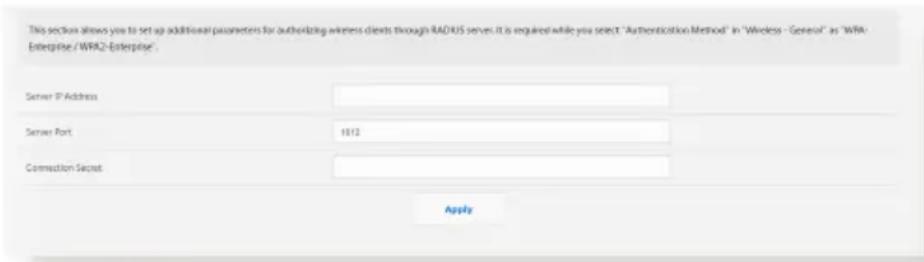

3.8.5 Service RADIUS....38

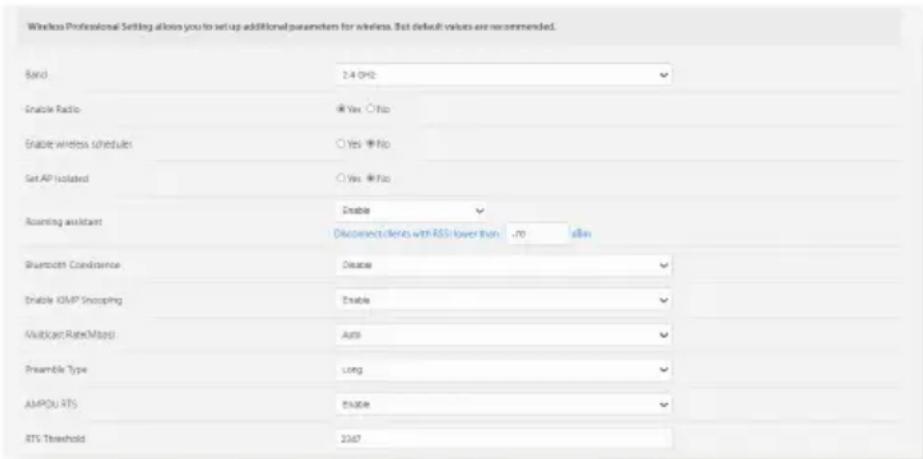

3.8.6 Professional (Professionnel) 39
3.8.7 Liste de blocage d'itinérance....41

4 Utilitaires

4.1 Device Discovery (Détection d'appareils)......42

5.1 Dépannage de base....45
5.2 Foire aux questions (FAQ) 47

Annexes

Consignes de sécurité ....63

Service et assistance....65

1 Présentation de votre EBA631 Présentatic

1.1 Bienvenue!

Merci d'avoir acheté un routeur ASUS ExpertWiFi EBA63 !

Ultra fin et élégant, le routeur EBA63 est compatible avec les réseaux WiFi à double bande 2,4 GHz et 5 GHz, offrant un streaming HD WiFi inégalable. De plus, la technologie ASUS Green Network permet de faire jusqu'à 70 % d'économie d'énergie.

1.2 Contenu de la boîte

☑ ExpertWiFi EBA63 Câble résé au (RJ-45)

☑ Adaptateur secteur Guide dédémarrage rapide

☑ Carte de garantie Kit de montage

REMARQUES :

• Contactez votre service après-vente ASUS si l'un des éléments est manquant ou endommagé. Consultez la liste des centres d'appel ASUS en fin de manuel.
• Conservez l'emballage d'origine pour toutes futures demandes de prises sous garantie.

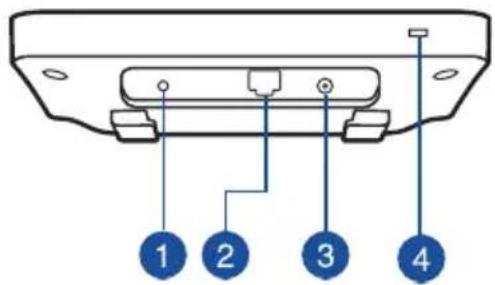

1.3 Votre routeur WiFi

1 Bouton de réinitialisation Ce bouton permet de restaurer les paramètres par défaut du routeur.

2 Port d'entrée PoE Connectez un câble PoE à ce port pour votre réseau PoE (Power Over Ethernet).

Prise d'alimentation (CC) 3 Insérez l'adaptateur secteur dans ce port puis reliez votre routeur à une source d'alimentation.

4 Encoche de sécurité Kensington® L'encoche Kensington® permet de sécuriser le produit à l'aide des dispositifs de sécurité compatibles.

REMARQUES :

• Utilisez uniquement l'adaptateur secteur fourni avec votre appareil. L'utilisation d'autres adaptateurs peut endommager l'appareil.
• Caractéristiques :

Adaptateur secteur CC Sortie (CC) : 12V (1,5A max.)
Température de fonctionnement 0-40°C Stockage 0-60°C
Humidité de fonctionnement 50-90 % Stockage 20-90 %

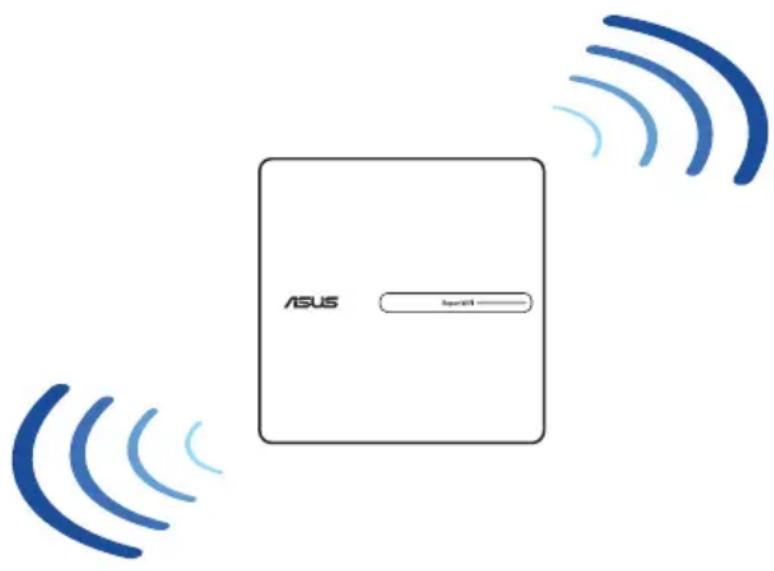

1.4 Placer le routeur

Pour optimiser la transmission du signal WiFi entre votre routeur et les périphériques réseau y étant connectés, veuillez vous assurer des points suivants :

• Placez le routeur WiFi dans un emplacement central pour obtenir une couverture WiFi optimale.
• Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.
• Maintenez le routeur à distance d'appareils ne fonctionnant qu'avec les normes/fréquences WiFi 802.11g ou 20MHz, les périphériques 2,4 GHz et Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs à service intense, les lumières fluorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal WiFi.
• Mettez toujours le routeur à jour dans la version de firmware la plus récente. Visitez le site web d'ASUS sur http://www.asus.com pour consulter la liste des mises à jour.

1.5 Pré-requis

Pour établir votre réseau WiFi, vous aurez besoin d'un ou deux ordinateurs répondant aux critères suivants :

• Port Ethernet RJ-45 (LAN) (10Base-T/100Base-TX/1000BaseTX)
• Compatible avec la norme WiFi IEEE 802.11a/b/g/n/ac/ax
• Un service TCP/IP installé
• Navigateur internet tel que Edge, Safari ou Google Chrome

REMARQUES :

• Si votre ordinateur ne possède pas de module WiFi, installez une carte WiFi compatible avec la norme IEEE 802.11a/b/g/n/ac/ax sur votre ordinateur pour vous connecter au réseau.
• Grâce à sa technologie à double bande, votre routeur WiFi prend en charge les signaux WiFi des bandes 2,4 GHz et 5 GHz simultanément. Ceci vous permet de naviguer sur Internet ou de lire/écrire des e-mails sur la bande 2,4 GHz tout en profitant de streaming audio/vidéo en haute définition sur la bande 5 GHz.
• Certains appareils dotés de capacités WiFi IEEE 802.11n ne sont pas compatibles avec la bande à 5 GHz. Consultez le mode d'emploi de vos dispositifs WiFi pour plus d'informations.
• Les câbles réseau Ethernet RJ-45 utilisés pour établir une connexion réseau ne doivent pas excéder une longueur de 100 mètres.

1.6 Configurer le routeur

IMPORTANT!

• Il est recommandé d'utiliser une connexion filaire pour la configuration initiale afin d'éviter des problèmes d'installation causés par l'instabilité du réseau WiFi.
• Avant toute chose, veuillez vous assurer des points suivants :
• Si vous remplacez un routeur existant, déconnectez-le de votre réseau.
• Déconnectez tous les câbles de votre configuration modem actuelle. Si votre modem possède une batterie de secours, retirez-la.
  • Redémarrez votre ordinateur (recommandé).

AVERTISSEMENT!

• Les cordons d'alimentation doivent être branchés sur une prise électrique correctement reliée à la terre. Connectez l'équipement uniquement à une prise de courant à proximité et facilement accessible.
• Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.
• NE PAS utiliser de cordons d'alimentation, accessoires ou autres périphériques endommagés.
• NE PAS placer cet équipement à une hauteur supérieure à 2 mètres.
• Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C (32°F) et 40°C (104°F).

Indications du voyant LED du EBA63

Vert fixe : votre EBA63 est en cours de démarrage

Bleu fixe : votre EBA63 est prêt pour la configuration

Bleu clignotant : votre EBA63 se synchronise avec le nœud AiMesh

Blanc fixe : votre EBA63 est en ligne et pleinement fonctionnel

Jaune fixe : le signal de votre EBA63 est faible

Pour configurer votre ExpertWiFi EBA63 :

1. Connecter le ExpertWiFi EBA63 (sélectionnez l'une des options) :

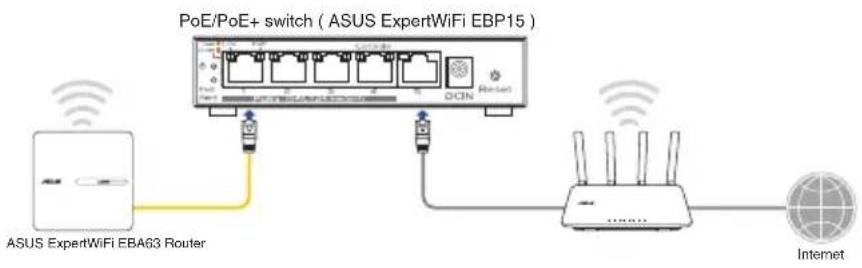

1) Mettez le EBA63 sous tension en connectant le port d'entrée PoE à un switch PoE ou une passerelle PoE..

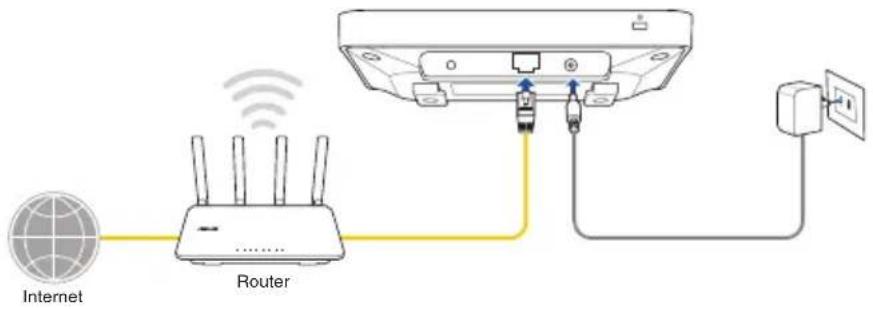

2) Connectez le EBA63 à un routeur et une prise de courant.

1. Se connecter un réseau WiFi existant.

- Se connecter à un routeur ASUS (série ExpertWiFi / routeur compatible AiMesh)

Accédez à l'interface de gestion (web ou application) du routeur ASUS (application ASUS ExpertWiFi ou ASUS Router) pour ajouter le EBA63 à votre système AiMesh existant en un seul clic.

- Se connecter à un routeur d'une marque autre que ASUS

Connectez votre appareil (appareil mobile ou ordinateur portable) au EBA63 en utilisant le nom de réseau par défaut (SSID) indiqué sur l'étiquette de classification du produit.

[App] Scannez le code et téléchargez l'application ASUS ExpertWiFi pour la configuration.

https://asus.click/asusexpertwifiihttps://asus.click/asusexpertwifia

[Web] • Ouvrez votre navigateur internet et saisissez http://expertwifi.net dans la barre d'adresse pour ouvrir l'interface de gestion.
- Une fois la configuration internet rapide terminée, vous pouvez vous connecter au nouveau SSID et accéder à http://expertwifi_eba63-XXXX.local pour gérer les paramètres avancés.
* XXXX fait référence aux quatre derniers chiffres de l'adresse MAC indiquée sur l'étiquette de classification du produit.

2 Prise en main2 Prise en main

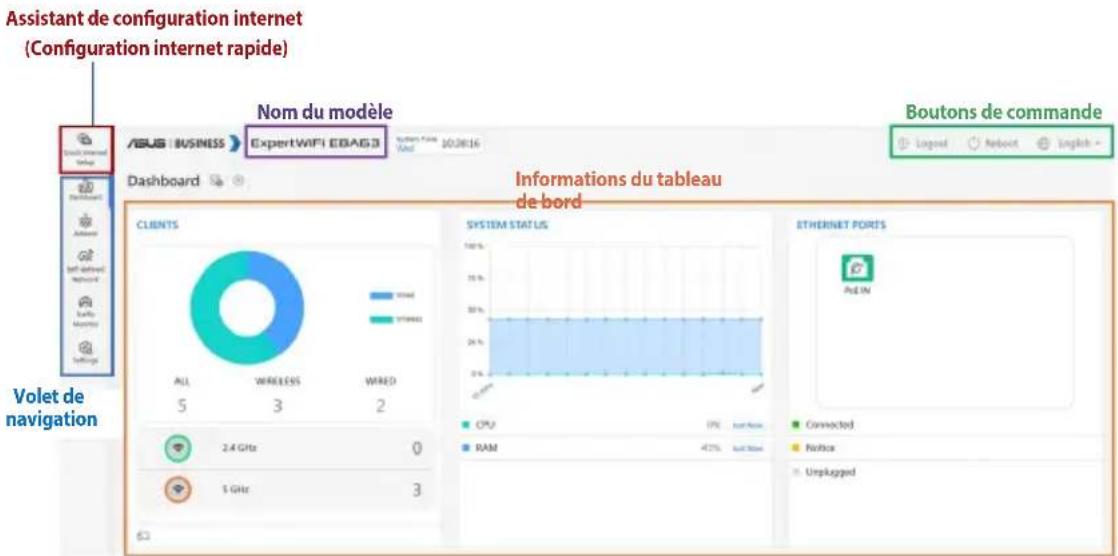

2.1 Se connecter à l'interface de gestion

Le routeur WiFi ASUS intègre une interface utilisateur en ligne qui permet de configurer le routeur WiFi sur votre ordinateur à l'aide d'un navigateur internet tel que Microsoft Edge, Safari ou Google Chrome.

REMARQUE : Les fonctionnalités présentées peuvent varier en fonction du modèle.

Connexion sans fil à votre réseau :

1. Sur votre ordinateur, cliquez sur l'icône réseau de la zone de notification pour afficher la liste des réseaux WiFi disponibles.
2. Sélectionnez le réseau sans fil du EBA63, puis cliquez sur Connecter.
3. Saisissez la clé de sécurité réseau indiquée sur l'étiquette de classification du routeur, puis cliquez sur OK.
4. Patientez le temps que votre ordinateur puisse établir une connexion au réseau WiFi. L'état de la connexion apparaît et l'icône réseau affiche le statut Connecté.

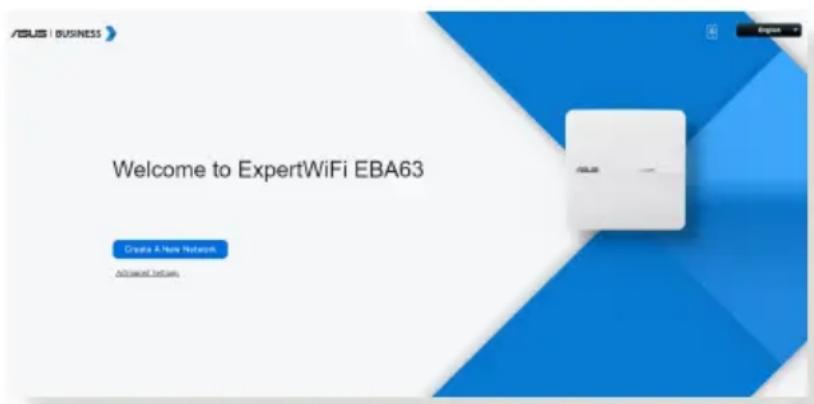

Connexion filaire à votre réseau :

Pour vous connecter à l'interface de gestion :

1. Dans la barre d'adresse de votre navigateur internet, saisissez http://expertwifi.net.
2. Suivez les instructions pour effectuer la configuration.

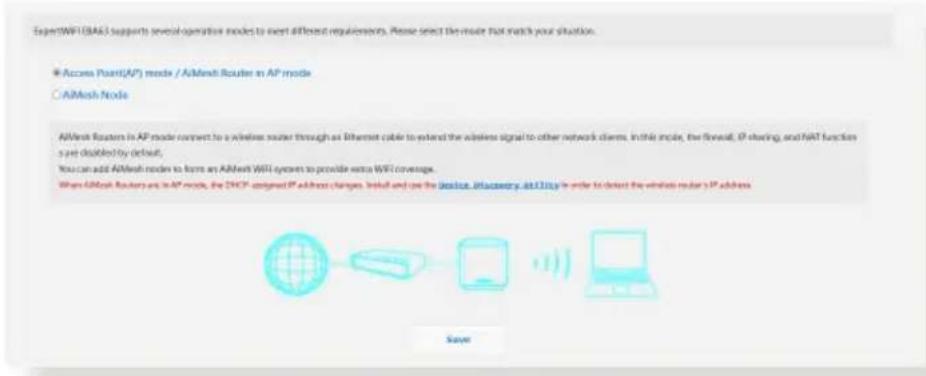

3.1.1 Mode de fonctionnement

Le routeur WiFi dispose de plusieurs modes de fonctionnement offrant une plus grande flexibilité d'utilisation, selon vos besoins.

Pour définir le mode de fonctionnement du routeur :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Administration > Operation Mode (Mode de fonctionnement).

2. Sélectionnez l'un des modes disponibles :

3. Mode AiMesh : Vous pouvez ajouter des nœuds AiMesh pour former un système WiFi AiMesh afin de fournir une couverture WiFi supplémentaire.

4. Access Point mode (Point d'accès): Ce mode permet de créer un nouveau réseau WiFi à partir d'un réseau existant.

5. Cliquez sur Save (Enregistrer).

REMARQUE : Le changement de mode de fonctionnement requiert un redémarrage du routeur.

3.1.2 System (Système)

L'onglet System (Système) permet de configurer certains paramètres système du routeur WiFi.

Pour configurer les paramètres système du routeur :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres)

Administration > System (Système).

1. Configurez les paramètres listés ci-dessous :

- Change router login password (Modification des identifiants de connexion du routeur): Cette zone vous permet de modifier le nom d'utilisateur et le mot de passe d'accès à l'interface de gestion du routeur WiFi.

- Configuration USB: Vous pouvez activer l'hibernation du disque dur et modifier le mode USB.

- WPS button behavior (Comportement du bouton WPS): Ce bouton physique WPS du routeur peut être utilisé pour activer la fonction WPS.

- Time Zone (Fuseau horaire): Sélectionnez votre fuseau horaire.

- NTP Server (Serveur NTP): Le routeur peut accéder à un serveur NTP (Network time Protocol) pour synchroniser l'heure.

- Surveillance réseau: Vous pouvez activer la Requête DNS afin de vérifier la résolution de noms d'hôtes et la résolution d'adresse IP, ou activer le Ping et vérifier la cible de la commande Ping.

- Auto Logout (Déconnexion automatique): Vous pouvez définir l'heure de déconnexion automatique.

- Enable WAN down browser redirect notice (Activer la notification de redirection du navigateur WAN lorsque celui-ci est en panne) : Cette fonction permet au navigateur d'afficher une page d'avertissement lorsque le routeur n'est plus connecté à internet. Si cette fonction est désactivée, la page d'avertissement ne s'affichera pas.

- Enable Telnet (Activer le protocole Telnet): Cochez Yes (Oui) / No (Non) pour activer / désactiver le protocole Telnet.

- Authentication Method (Méthode d'authentication): Les protocoles d'authentication HTTP, HTTPS aident à sécuriser le routeur.

- Enable Reboot Scheduler (Activer le planificateur de redémarrage) : Si cette fonction est activée, vous pouvez définir la date et l'heure du redémarrage.

• Enable Web Access from WAN (Autoriser l'accès au routeur depuis Internet): Cochez Yes (Oui) / No (Non) pour autoriser / ne pas autoriser l'accès à l'interface de gestion du routeur depuis Internet. Sélectionnez No (Non) pour empêcher l'accès.
• Enable Access Restrictions (Activer les restrictions d'accès): Cochez Yes (Oui) si vous souhaitez spécifier les adresses IP des clients pouvant accéder à l'interface de gestion du routeur depuis internet.

• Service: Cette fonction vous permet de configurer l'activation de Telnet et SSH, le port SSH, l'autorisation de connexion par mot de passe, les clés autorisées, ainsi que le délai d'inactivité.

• Cliquez sur Apply (Appliquer).

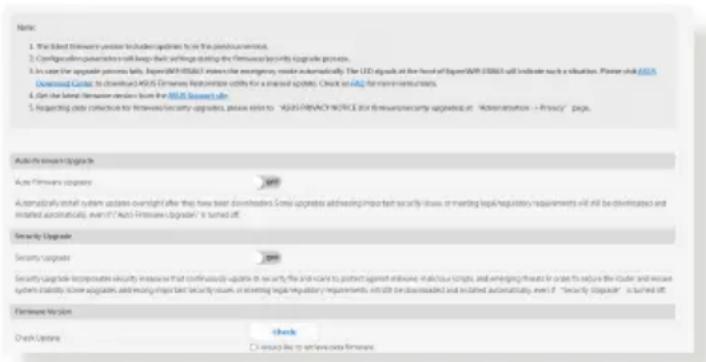

3.1.3 Mise à jour du firmware

REMARQUE : Téléchargez la dernière version du firmware sur le site internet d'ASUS : http://www.asus.com.

Pour mettre à niveau le firmware :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Administration > Firmware Upgrade (Mise à jour du firmware).
2. Dans le champ New Firmware File (Nouveau fichier de firmware), cliquez sur Browse (Parcourir) pour localiser le fichier téléchargé.
3. Cliquez sur Upload (Charger).

REMARQUES :

• Une fois le processus de mise à niveau terminé, patientez quelques instants le temps que le routeur redémarre.
• Si la mise à niveau échoue, le routeur bascule automatiquement en mode de secours et le voyant d'alimentation situé en façade du routeur clignote lentement. Pour restaurer le routeur, consultez la section 4.2 Firmware Restoration (Restauration du firmware).

3.1.4 Restauration/Sauvegarde/Transfert de paramètres

Pour restaurer/sauvegarder/transférer les paramètres de configuration du routeur :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres)

   Administration > Restore/Save/Upload Setting
   (Restauration/Sauvegarde/Transfert de paramètres).

2. Sélectionnez une tâche :

3. Factory Default (Paramètres par défaut): Réinitialise tous les paramètres et efface tous les journaux de données pour AiProtection, Traffic Analyzer (Analyse du trafic) et Web History (Historique internet).

4. Save setting (Sauvegarder la configuration): Cochez cette case si vous souhaitez partager le fichier de configuration pour le débogage. Étant donné que le mot de passe d'origine du fichier de configuration sera supprimé, veuillez ne pas importer le fichier dans votre routeur.
5. Restore setting (Restaurer la configuration): Permet de télécharger les paramètres de restauration que vous souhaitez appliquer.

IMPORTANT! En cas de défaillance du routeur, chargez la dernière version du firmware. Ne restaurez pas la configuration d'usine du routeur.

3.1.5 Feedback (Commentaires)

Pour utiliser le système de commentaires :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Administration > Feedback (Commentaires).
2. Saisissez votre région, votre adresse e-mail, des informations supplémentaires pour le débogage, des commentaires et des suggestions, et renvoyez le journal de votre routeur pour le dépannage.

IMPORTANT!

• Décrivez la situation en détail pour obtenir une réponse rapide.
  • Veuillez accepter la politique de confidentialité d'ASUS.

3.1.6 Confidentialité

1. Pour la liaison de compte, le DDNS et la connexion à distance (application ASUS Router/ Lyra / AiCloud / AiDisk) :

Veuillez noter que vos informations, notamment le nom de votre modèle de produit, la version du firmware, le statut internet, l'adresse IP, l'adresse MAC et le nom DDNS, seront collectées par ASUS via les fonctions ci-dessus.

Si vous souhaitez désactiver le partage de vos informations avec ASUS via les fonctions ci-dessus, cliquez sur Withdraw (Retirer) ci-dessous. Cependant, veuillez noter que ces fonctionnalités/fonctions peuvent ne pas fonctionner si vous décidez de ne pas partager vos informations avec ASUS.

IMPORTANT!

• Après avoir cliqué sur Withdraw (Retirer), les changements ci-dessous auront lieu :
• Le nom DDNS que vous utilisez actuellement ne sera pas conservé dans votre routeur.
• L'application ASUS Router, Lyra, AiCloud et AiDisk ne peuvent être utilisés que lorsque votre appareil se trouve sur le même réseau local que le routeur.

2. Avis de confidentialité ASUS (pour la mise à jour du firmware ou de la sécurité) :

Veuillez noter que vos informations seront collectées par le routeur ASUS pour la mise à jour du firmware ou de la sécurité. Si vous souhaitez désactiver le partage de vos informations avec ASUS, cliquez sur Withdraw (Retirer) ci-dessous.

IMPORTANT ! Le fait de cliquer sur Withdraw (Retirer) ici peut entraîner l'échec de la mise à jour vers le dernier firmware et l'obtention de la protection la plus récente pour votre routeur ASUS. Cependant, pour protéger la sécurité de votre routeur et garantir le respect des lois, les mises à jour qui concernent d'importants problèmes de sécurité ou répondent aux exigences légales/réglementaires seront toujours téléchargées et installées automatiquement.

3.2 AiMesh

3.2.1 Configuration des paramètres WiFi

Pour protéger votre réseau WiFi contre les accès non autorisés, vous devez configurer les paramètres de sécurité du routeur.

Pour configurer les paramètres WiFi :

1. À partir du volet de navigation, cliquez sur AiMesh > Topology (Topologie).
2. Vous pouvez configurer la connexion filaire et sans fil, gérer l'état du réseau et l'état des voyants LED.

REMARQUE : Vous pouvez définir des paramètres de sécurité différents pour les connexions sans fil 2,4 GHz et 5 GHz.

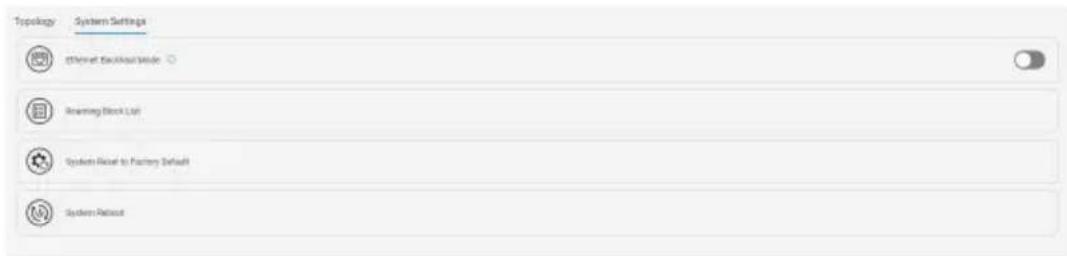

1. Accédez à AiMesh > System Settings (Paramètres système) pour activer ou désactiver le mode Ethernet Backhaul, configurer la liste de blocage d'itinérance, réinitialiser les paramètres du système ou redémarrer le système.

3.2.2 Gérer les clients du réseau

Pour gérer les clients de votre réseau :

1. À partir du volet de navigation, cliquez sur AiMesh > Topology (Topologie).
2. Sélectionnez l'icône Clients pour afficher les informations de votre client réseau telles que le nom du client, l'adresse MAC et l'adresse IP.
3. Vous pouvez bloquer l'accès du client à votre réseau, désactiver sa planification horaire ou sa liaison MAC et IP en déplaçant le curseur sur OFF (Désactivé).
4. Cliquez sur Apply (Appliquer) une fois terminé.

3.3 Tableau de bord

Le tableau de bord permet de gérer votre réseau, notamment la connexion internet, la connexion client, le benchmark DNS, l'état du système, le port Ethernet et la surveillance du trafic.

3.4 Réseau local (LAN)

3.4.1 IP réseau local (LAN)

L'onglet dédié à l'adresse IP du réseau local fait référence à l'adresse IP du routeur WiFi.

REMARQUE : Toute modification de l'adresse IP locale influence certains réglages du serveur DHCP.

Pour modifier l'adresse IP du réseau local :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > LAN (Réseau local) > LAN IP (Adresse IP locale).
2. Remplissez les champs IP Address (Adresse IP) et Subnet Mask (Masque de sous-réseau).
3. Une fois terminé, cliquez sur Apply (Appliquer).

3.4.2 Switch Control (Contrôle de commutation)

Permet de configurer le routeur pour la fonction de contrôle de commutation. Vous pouvez combiner deux ports réseau (LAN) 1 Gb/s pour offrir un débit allant jusqu'à 2 Gb/s via une liaison à votre NAS compatible ou à un autre périphérique réseau à large bande passante.

REMARQUES :

• Pour utiliser la fonction LACP (Protocole de contrôle d'agrégation de liens), les appareils doivent prendre en charge le protocole IEEE 802.3ad.
• La fonction d'agrégation du réseau local (LAN) peut être utilisée en associant le port LAN3 au port LAN2.

3.4.3 VLAN

Un VLAN (Réseau local virtuel) est un réseau logique créé au sein d'un réseau physique plus vaste. Les VLAN permettent de segmenter un réseau en sous-réseaux virtuels plus petits, qui peuvent être utilisés pour isoler le trafic et améliorer les performances du réseau.

Pour configurer un VLAN :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > LAN (Réseau local) > VLAN.
2. Cliquez sur l'onglet Profile (Profil) puis sur ⊕ pour créer un profil VLAN. Vous pouvez attribuer votre propre identifiant VLAN.
3. Port isolation (Isolation de port) restreint le droit d'accès de différents appareils dans le même VLAN. Vous créez maintenant un "réseau VLAN uniquement", c'est-à-dire un réseau avec VID mais sans DHCP.
4. Cliquez sur l'onglet VLAN pour sélectionner un port avec un profil et un mode spécifiques (Trunk (Tronc) / Access (Accès)).

REMARQUE : Vous pouvez sélectionner l'un des modes par défaut suivants :

All (Tout) (par défaut) permet l'accès à tous les paquets balisés et non balisés.

Access (Accès) permet à un SDN (VLAN) sélectionné d'accéder. Vous pouvez sélectionner des profils créés par Guest Network Pro ou par VLAN.

Mode Trunk (Tronc):

- Allow all tagged (Autoriser tous les paquets balisés) : Seuls les paquets balisés sont autorisés à accéder.

- With selected SDN(VLAN) (Avec le SDN/VLAN sélectionné) :

Seuls les SDN ou VLAN sélectionnés sont autorisés à accéder.

1. Une fois terminé, cliquez sur Apply (Appliquer).

Pour utiliser les outils réseau, depuis le panneau de navigation, accédez à Settings (Paramètres) > Network Tools (Outils réseau).

3.5.1 Analyse du réseau

Envoie des paquets ICMP ECHO_REQUEST aux hôtes du réseau.

3.5.2 Netstat

Affiche les détails du réseau.

3.5.3 Réveil par appel réseau

La fonction WoL (Wake-On-LAN) permet de réveiller un ordinateur à partir de n'importe quel appareil du réseau.

3.5.4 Règles de Smart Connect

Configure les informations relatives à Smart Connect.

3.6 Réseau auto-défini

Un réseau auto-défini (SDN) fournit jusqu'à cinq SSID afin de séparer et hiérarchiser les appareils pour différentes utilisations professionnelles et alternatives de réseau, créant ainsi des segments de réseau pour les employés, des portails invités, des réseaux invités, des réseaux planifiés, des réseaux IoT et des réseaux VPN.

Pour créer un réseau auto-défini :

1. À partir du volet de navigation, cliquez sur Self-Defined Network (Réseau auto-défini).
2. Choisissez un réseau défini qui correspond à votre scénario d'utilisation spécifique.

Permet de configurer le niveau d'accès pour différentes utilisations afin d'améliorer la sécurité du réseau. Recommandé pour les sociétés qui attribuent des autorisations à différents départements.

Fournit aux visiteurs temporaires un accès programmé ou ponctuel au réseau. Recommandé pour une utilisation dans les centres commerciaux, les gymnases ou pour les visiteurs.

3.6.3 Réseau planifié

Planifie le temps de connexion quotidien ou hebdomadaire pour le réseau sans fil. Recommandé pour l'enseignement à distance, en classe ou pour les enfants.

3.6.4 Réseau personnalisé

Permet de sélectionner l'option d'un réseau personnalisé.

Le journal système contient les activités du réseau enregistrées par le routeur.

REMARQUE : Le journal système est réinitialisé à chaque extinction ou redémarrage du routeur.

Pour afficher le journal système :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > System Log (Journal système).

2. Les activités du réseau sont répertoriées dans les 5 onglets suivants :

3. General Log (Général)
   • DHCP Leases (Baux DHCP)
   • Wireless Log (Réseau WiFi)
   • Port Forwarding (Redirection de port)

4. Routing Table (Tableau de routage)
   • IPv6 (Protocole IPv6)
5. Connexions

3.8.1 General (Général)

L'onglet General (Général) vous permet de configurer les paramètres WiFi de base.

Pour configurer les paramètres WiFi de base :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Wireless (WiFi) > General (Général).
2. Sélectionnez la bande de fréquence 2,4 GHz ou 5 GHz destinée au réseau WiFi.
3. Attribuez un nom unique faisant office de SSID (Service Set Identifier) et permettant d'identifier votre réseau WiFi. Les appareils disposant de capacités WiFi peuvent identifier et se connecter à votre réseau WiFi par le biais du SSID. Les SSID de la barre d'informations sont mis à jour une fois les nouveaux SSID sauvegardés dans les paramètres.

REMARQUE : Vous pouvez affecter différents SSID pour les bandes de fréquence 2,4 GHz et 5 GHz.

1. Dans le champ Hide SSID (Masquer le SSID), sélectionnez Yes (Oui) si vous ne souhaitez pas que les périphériques WiFi puissent détecter votre SSID. Lorsque cette option est activée, vous devez saisir manuellement le SSID sur l'appareil souhaitant se connecter à votre réseau WiFi.

2. Sélectionnez ensuite l'un des modes WiFi disponibles pour déterminer quels types d'appareils WiFi peuvent se connecter à votre routeur :

- Auto: Les appareils utilisant les normes 802.11ax, 802.11ac, 802.11n, 802.11g et 802.11b peuvent se connecter au routeur WiFi.

1. Sélectionnez l'une de ces bandes passantes pour prendre en charge des vitesses de transfert plus élevées :

2,4 GHz : Sélectionnez entre 40 MHz et 20 MHz pour le débit WiFi.

5 GHz : Choisissez parmi 160 MHz, 80 MHz, 40 MHz et 20 MHz pour le débit WiFi.

1. Sélectionnez le canal d'opération du routeur. Choisissez Auto pour autoriser le routeur à sélectionner automatiquement le canal générant le moins d'interférences.

2. Sélectionnez l'une de ces méthodes d'authentication :

- Open System (Système ouvert): Cette option ne procure aucune sécurité.

- WPA/WPA2/WPA3-Personal: Cette option assure une sécurité élevée. Vous pouvez utiliser le protocole WPA (avec TKIP) ou WPA2 (avec AES). Si vous sélectionnez cette option, vous devez utiliser le chiffrement TKIP + AES et saisir le mot de passe WPA (clé réseau).

- WPA/WPA2/WPA3-Enterprise: Cette option assure une sécurité très élevée. Elle comprend un serveur EAP intégré ou un serveur d'authentication dorsal RADIUS externe.

3.8.2 WPS

WPS (WiFi Protected Setup) est une norme de sécurité simplifiant la connexion d'un appareil à un réseau WiFi. Vous pouvez utiliser la fonctionnalité WPS par le biais d'un code de sécurité ou du bouton WPS dédié.

REMARQUE : Vérifiez que votre périphérique WiFi soit compatible avec la norme WPS avant de tenter d'utiliser cette fonctionnalité.

Pour activer et utiliser la fonctionnalité WPS sur votre réseau WiFi :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Wireless (WiFi) > WPS.
2. Déplacez l'interrupteur sur ON (OUI) pour activer la fonctionnalité WPS.
3. Par défaut, la norme WPS utilise la bande de fréquence 2,4 GHz. Si vous souhaitez plutôt utiliser la bande à 5 GHz, déplacez l'interrupteur sur OFF (Désactiver), cliquez sur le bouton Switch Frequency (Changer de fréquence) dans le champ Current Frequency (Fréquence actuelle), puis déplacez de nouveau l'interrupteur sur ON (OUI).

REMARQUE : La norme WPS est compatible avec les méthodes d'authentication à système ouvert, WPA-Personal et WPA2-Personal. Les chiffrements à clés partagées, WPA-Enterprise, WPA2-Enterprise et RADIUS ne sont pas pris en charge.

1. Dans le champ WPS Method (Méthode de connexion WPS), sélectionnez Push button (Pression de bouton) ou Client PIN Code (Code PIN). Si vous souhaitez utiliser le bouton WPS, continuez à l'étape 4. Si vous optez plutôt pour le code PIN, passez directement à l'étape 5.
2. Pour utiliser le bouton WPS :

a. Cliquez sur Start (Démarrer) ou sur le bouton WPS placé à l'arrière du routeur.

b. Appuyez ensuite sur le bouton WPS de votre périphérique WiFi. Un logo WPS figure normalement sur ce bouton.

REMARQUE : Inspectez votre périphérique WiFi ou consultez son mode d'emploi pour localiser l'emplacement du bouton WPS.

c. Le routeur WiFi recherchera automatiquement la présence de dispositifs WPS à proximité. Si aucun appareil WPS n'est détecté, le routeur basculera en mode veille.

1. Pour utiliser un code PIN :

a. Munissez-vous du code PIN de votre périphérique WiFi. Celui-ci est généralement situé sur l'appareil lui-même ou dans son mode d'emploi.
b. Entrez le code PIN dans le champ réservé à cet effet.
c. Cliquez sur Start (Démarrer) pour basculer le routeur WiFi en mode d'attente WPS. Le voyant lumineux WPS clignote rapidement trois fois de manière consécutive jusqu'à ce que la connexion WPS soit établie.

3.8.3 Pontage WDS

Le pontage WDS (Wireless Distribution System) permet à votre routeur ASUS de se connecter de manière exclusive à un autre point d'accès WiFi, empêchant d'autres périphériques WiFi ou stations d'établir une connexion au routeur WiFi ASUS. Dans ce scénario d'utilisation, le routeur ASUS peut faire office de répéteur WiFi communiquant avec un autre point d'accès et d'autres clients.

Pour configurer un pont WiFi :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Wireless (WiFi) > WDS (Pontage WDS).
2. Sélectionnez le mode WDS Only (WDS uniquement) ou Hybrid (Hybride) et ajoutez les adresses MAC des points d'accès dans la Remote AP List (Max Limit: 4) (Liste des points d'accès distants (Limite max : 4)).
3. Assurez-vous que ce routeur sans fil et le point d'accès que vous souhaitez connecter utilisent le même canal.
4. Saisissez l'adresse MAC du point d'accès distant dans le champ Remote AP List (Liste des points d'accès distants), ouvrez l'interface de gestion WDS du point d'accès distant et saisissez l'adresse MAC de ce routeur.
5. Pour obtenir les meilleures performances, accédez à Settings (Paramètres) > Wireless (WiFi) > General (Général) et attribuez la même bande passante de canal, le même canal de contrôle et le même canal d'extension à chaque routeur du réseau.

3.8.4 Filtrage d'adresses MAC

Le filtrage d'adresses MAC offre un certain contrôle sur les paquets transmis vers une adresse MAC spécifique de votre réseau WiFi.

Pour configurer le filtrage d'adresses MAC :

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Wireless (WiFi) > Wireless MAC Filter (Filtrage d'adresses MAC).
2. Cochez Yes (Oui) dans le champ Enable Mac Filter (Activer le filtrage d'adresses MAC).

3. Dans le menu déroulant MAC Filter Mode (Mode de filtrage d'adresses MAC), sélectionnez Accept (Accepter) ou Reject (Rejeter).

4. Sélectionnez Accept (Accepter) pour autoriser les appareils faisant partie de la liste de filtrage d'adresses MAC à accéder au réseau WiFi.

5. Sélectionnez Reject (Rejeter) pour ne pas autoriser les appareils faisant partie de la liste de filtrage d'adresses MAC à accéder au réseau WiFi.

6. Dans la liste de filtrage d'adresse MAC, cliquez sur ⊕ et saisissez l'adresse MAC du périphérique sans fil.

7. Cliquez sur Apply (Appliquer).

3.8.5 Service RADIUS

RADIUS (Remote Authentication Dial In User Service) permet de configurer des paramètres supplémentaires pour autoriser les clients sans fil via le serveur RADIUS. Ceci est requis lorsque vous définissez Authentication Method (Méthode d'authentification) dans Wireless - General (WiFi - Général) sur WPA-Enterprise / WPA2-Enterprise.

Pour configurer le service RADIUS :

1. Assurez-vous que le mode d'authentication du routeur est bien de type WPA-Enterprise ou WPA2-Enterprise.
2. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Wireless (WiFi) > onglet RADIUS Setting (RADIUS).
3. Sélectionnez une bande de fréquence.
4. Dans le champ Server IP Address (Adresse IP du serveur), saisissez l'adresse IP du serveur RADIUS.
5. Dans le champ Connection Secret (Phrase secrète), affectez le mot de passe d'accès au serveur RADIUS.
6. Cliquez sur Apply (Appliquer).

3.8.6 Professional (Professionnel)

Les paramètres professionnels vous permettent de configurer des paramètres supplémentaires pour la connexion sans fil.

REMARQUE : Il est recommandé de conserver les valeurs par défaut de cet onglet.

Sur l'écran Professional (Professionnel), les options de configuration suivantes sont disponibles :

• Band (Bande): Sélectionnez une bande de fréquence.
• Enable Radio (Activer la radio): Sélectionnez Yes (Oui) pour activer le module radio WiFi, ou No (Non) pour le désactiver. Cochez No (Non) pour désactiver le réseau sans fil.
• Enable Wireless Scheduler (Activer le planificateur WiFi) : Vous pouvez choisir le format horaire 24 heures ou 12 heures. Les couleurs du tableau indiquent Allow (Autoriser) ou Deny (Refuser). Cliquez sur une cellule pour changer les paramètres de l'horaire en fonction des jours de la semaine et cliquez sur OK.

- Set AP isolated (Isoler le point d'accès): Permet de ne pas autoriser la communication entre les clients du réseau. Ceci est utile si votre réseau héberge fréquemment des utilisateurs invités. Sélectionnez Yes (Oui) ou No (Non) pour activer ou désactiver cette fonctionnalité.

- Roaming Assistant (Assistant itinérance): Dans les configurations réseau impliquant plusieurs points d'accès, ou un répéteur, les clients WiFi se retrouvent parfois dans l'incapacité de se connecter automatiquement aux points d'accès disponibles car ils sont toujours connectés au routeur principal. En activant ce paramètre, le client se déconnectera du routeur principal si la force du signal est inférieure à un certain seuil pour se connecter à un signal plus puissant.

- Enable IGMP Snooping (Activer le filtrage IGMP): Activer cette fonction permet de surveiller et d'optimiser le trafic IGMP (Internet Group Management Protocol) entre plusieurs périphériques.

- Multicast rate (Mb/s) (Débit multi-diffusion): Entrez une valeur ou cliquez sur Disable (Désactiver) pour désactiver cette fonctionnalité.

- Preamble Type (Type de préambule) : Détermine le temps alloué au routeur pour vérifier les redondances cycliques permettant de détecter les erreurs lors du transfert de paquets CRC (Cyclic Redundancy Check). Le CRC est une méthode de détection d'erreurs pendant la transmission de données. Sélectionnez Short (Court) pour un réseau disposant d'un trafic élevé, Long si votre réseau WiFi est composé de périphériques WiFi plus anciens ou hérités. Sélectionnez Long si votre réseau sans fil est composé de périphériques WiFi plus anciens ou hérités.

- AMPDU RTS : Activer cette fonction permet de créer un groupe de trames avant leur transmission ainsi que d'activer le RTS pour chaque AMPDU lors des communications entre les appareils 802.11g et 802.11b.

- RTS Threshold (Palier RTS): Spécifiez une valeur de palier RTS basse pour améliorer les communications WiFi dans un réseau au trafic chargé et disposant d'un grand nombre d'appareils.

• DTIM Interval (Intervalle DTIM): L'intervalle DTIM (Delivery Traffic Indication Message) est l'intervalle de temps avant lequel un signal est envoyé sur un périphérique WiFi en veille pour indiquer qu'un paquet attend d'être transmis. La valeur par défaut est de 3 millisecondes.
• Beacon Interval (Intervalle de balise): L'intervalle de balise (Beacon Interval) correspond au temps en un DTIM et le suivant. La valeur par défaut est de 100 ms. Baissez la durée de l'intervalle si la connexion est instable ou pour les appareils itinérants.
• Enable TX Bursting (État TX Burst): Cette fonctionnalité permet d'améliorer la vitesse de transfert entre le routeur WiFi et les appareils 802.11g.
• Enable WMM APSD (WMM APSD): Activez l'option WMM APSD (WiFi Multimedia Automatic Power Save Delivery) pour améliorer la gestion de l'alimentation des périphériques WiFi. Sélectionnez Disable (Désactiver) pour désactiver cette fonctionnalité.

3.8.7 Liste de blocage d'itinérance

Cette fonctionnalité permet d'ajouter des appareils à la liste de blocage d'itinérance et de les empêcher de pratiquer l'itinérance entre les nœuds AiMesh.

4 Utilitaires4 Utilitaires

REMARQUES :

• Téléchargez et installez les utilitaires WiFi du routeur à partir du site ASUS :
  • Device Discovery (v1.4.7.1): http://dlcdnet.asus.com/pub/ASUS/LiveUpdate/Release/Wireless/Discovery.zip
• Firmware Restoration (v1.9.0.4) : http://dlcdnet.asus.com/pub/ASUS/LiveUpdate/Release/Wireless/Rescue.zip
• Utilitaire d'impression pour Windows (v1.0.5.5) : http://dlcdnet.asus.com/pub/ASUS/LiveUpdate/Release/Wireless/Printer.zip
• Les utilitaires ne sont pas compatibles avec le système d'exploitation MAC OS.

4.1 Device Discovery (Détection d'appareils)

Détection d'appareils est un utilitaire WiFi ASUS qui détecte les routeurs WiFi ASUS et permet de les configurer facilement. Pour lancer l'utilitaire Détection d'appareils :

- Depuis le Bureau de votre ordinateur, cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS Utility (Utilitaire ASUS) > Wireless Router (Routeur WiFi) > Device Discovery (Détection d'appareils).

REMARQUE : Lorsque le routeur fonctionne en mode point d'accès, cet utilitaire est nécessaire pour obtenir l'adresse IP du routeur.

4.2 Firmware Restoration (Restauration du firmware)

Restauration du firmware est un utilitaire qui recherche automatiquement les routeurs WiFi ASUS dont la mise à jour du firmware a échouée, puis restaure ou charge le firmware que vous avez spécifié. Cela télécharge le firmware que vous avez choisi. Le processus prend de 3 à 4 minutes.

IMPORTANT! Placez le routeur en mode de secours avant de lancer l'utilitaire Restauration du firmware.

REMARQUE : Cet utilitaire n'est pas compatible avec le système d'exploitation MAC OSX.

Pour basculer le routeur en mode de secours et utiliser l'utilitaire Restauration du firmware :

1. Débranchez la source d'alimentation de votre routeur WiFi.
2. Maintenez enfoncé le bouton de réinitialisation situé à l'arrière du routeur et rebranchez l'adaptateur secteur au routeur. Relâchez le bouton de réinitialisation une fois que le voyant d'alimentation en façade se met à clignoter lentement pour indiquer que le routeur est en mode de secours.
3. Configurez une adresse IP statique sur votre ordinateur et utilisez les éléments suivants pour configurer les paramètres TCP/IP :

Adresse IP: 192.168.1.x

Masque de sous-réseau: 255.255.255.0

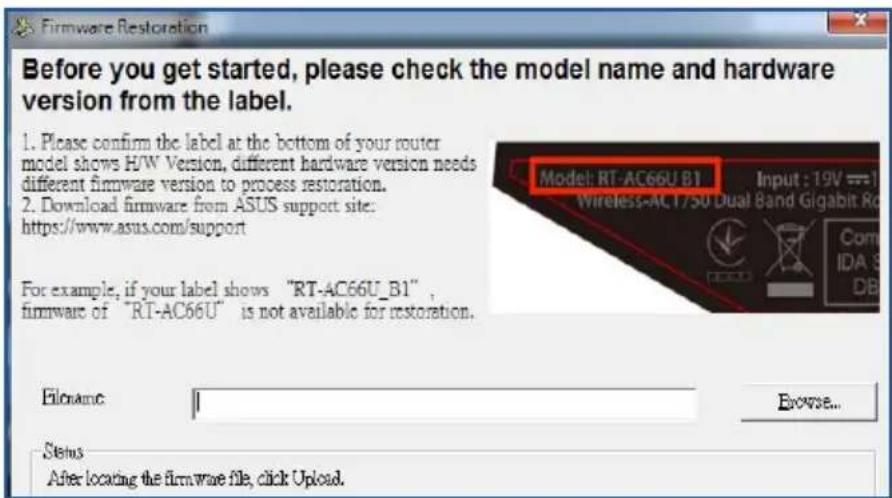

1. Depuis le Bureau de votre ordinateur, cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS Utility (Utilitaire ASUS) > Wireless Router (Routeur WiFi) > Firmware Restoration (Restauration du firmware).
2. Spécifiez un fichier de firmware, puis cliquez sur Upload (Charger).

REMARQUE : Cet utilitaire n'est pas un outil de mise à niveau du firmware et ne doit pas être utilisé avec un routeur WiFi ASUS fonctionnant normalement. Les mises à niveau du firmware doivent être effectuées via l'interface de gestion du routeur. Consultez le Chapitre 3 : Configurer le EBA63 pour plus de détails.

5 Dépannage5 Dépannage

Ce chapitre offre des solutions aux problèmes pouvant survenir lors de l'utilisation de votre routeur. Si vous rencontrez un problème non traité dans ce chapitre, rendez-vous sur le site d'assistance d'ASUS sur : https://www.asus.com/support/ pour plus d'informations sur votre produit et obtenir les coordonnées du service technique d'ASUS.

5.1 Dépannage de base

Si votre routeur ne fonctionne pas correctement, essayez les solutions de dépannage de base suivantes.

Mettez à jour le firmware.

1. À partir du volet de navigation, cliquez sur Settings (Paramètres) > Administration > Firmware Upgrade (Mise à jour du firmware). Cliquez sur Check (Vérifier) pour vérifier si une mise à jour du firmware est disponible.
2. Si c'est le cas, rendez-vous sur le site officiel d'ASUS pour télécharger le dernier firmware disponible.
3. Dans l'onglet Firmware Upgrade (Mise à jour du firmware), cliquez sur Browse (Parcourir) pour localiser le fichier téléchargé.
4. Cliquez sur Upload (Charger) pour lancer le processus de mise à niveau du firmware.

Réinitialisez votre réseau dans l'ordre suivant :

1. Éteignez le modem.
2. Débranchez la prise d'alimentation du modem.
3. Éteignez le routeur et les ordinateurs connectés.
4. Branchez la prise d'alimentation du modem.
5. Allumez le modem et patientez environ 2 minutes.
6. Allumez le routeur et patientez environ 2 minutes.
7. Allumez vos ordinateurs.

Vérifiez que les câbles réseau Ethernet sont correctement branchés.

• Lorsque le câble Ethernet connectant le routeur au modem est correctement branché, le témoin lumineux du routeur dédié au réseau internet (WAN) s'allume.
• Lorsque le câble Ethernet connectant un ordinateur sous tension au routeur est correctement branché, le témoin lumineux du routeur dédié au réseau local (LAN) s'allume.

Vérifiez que les paramètres de connexion WiFi de l'ordinateur correspondent à ceux du routeur.

- Lorsque vous tentez d'établir une connexion WiFi entre un ordinateur et le routeur, assurez-vous que le SSID (nom du réseau WiFi), la méthode de chiffrement et le mot de passe sont corrects.

Vérifiez que les paramètres de configuration du réseau sont corrects.

• Chaque client du réseau se doit de posséder une adresse IP valide. Il est recommandé d'utiliser le serveur DHCP du routeur pour affecter automatiquement les adresses IP aux clients du réseau.
• Certains fournisseurs d'accès internet au câble requièrent l'adresse MAC de l'ordinateur enregistré sur leur réseau. Vous pouvez obtenir l'adresse MAC d'un client à partir de l'interface de gestion du routeur, en cliquant sur Dashboard (Tableau de bord) > Clients.

5.2 Foire aux questions (FAQ)

Impossible d'accéder à l'interface de gestion du routeur

• Si vous utilisez une connexion filaire, vérifiez le câble Ethernet et l'état des différents voyants lumineux tel qu'expliqué dans la section précédente.
  • Assurez-vous d'utiliser les bons identifiants de connexion. L'identifiant de connexion et le mot de passe par défaut se trouvent sur l'étiquette située sous le routeur. Vérifiez également que la touche de verrouillage des majuscules n'a pas été activée.

- Supprimez les cookies et les fichiers temporaires de votre navigateur internet. Pour Internet Explorer, suivez les instructions suivantes :

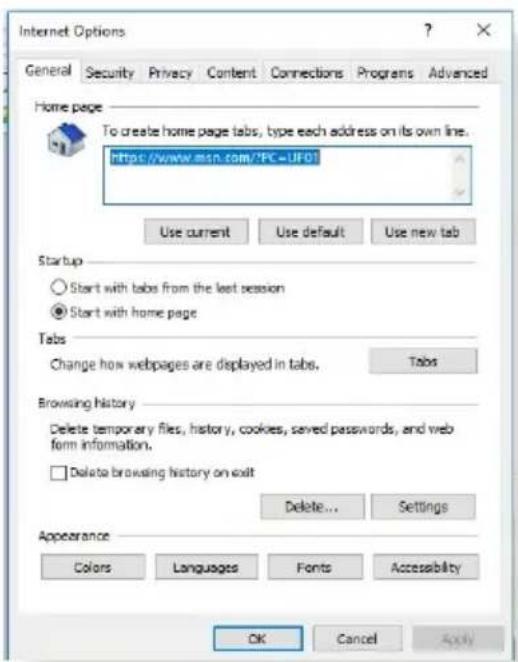

1. Ouvrez Internet Explorer, puis cliquez sur Tools (Outils) > Internet Options (Options internet).

2. Dansl'onglet General (Général), sous Browsing history (Historique de navigation), cliquez sur Delete... (Supprimer...), sélectionnez Temporary

Internet Files (Fichiers internet temporaires) et Cookies puis cliquez sur Delete (Supprimer).

REMARQUES :

• Les options de suppression des cookies et des fichiers temporaires peuvent varier en fonction du navigateur internet utilisé.
• Si applicable, désactivez votre proxy, la numérotation de votre connexion à distance, et configurez les paramètres TCP/IP de sorte à obtenir une adresse IP automatiquement. Pour plus de détails, consultez le chapitre 1 de ce manuel.
• Assurez-vous d'utiliser des câbles réseau Ethernet de catégorie 5 ou 6.

Le client ne peut pas établir de connexion WiFi avec le routeur

REMARQUE : Si vous rencontrez des problèmes de connexion au réseau 5 GHz, assurez-vous que votre appareil soit compatible avec cette bande de fréquence.

• Hors de portée :

Rapprochez le routeur du client.

- Le SSID est masqué. Si votre appareil est en mesure de détecter d'autre réseaux WiFi sauf celui de votre routeur, accédez à Settings (Paramètres) > Wireless (WiFi) > General (Général), cochez l'option NO (Non) du champ Hide SSID (Masquer le SSID), et l'option Auto du champ Wireless Mode (Mode WiFi).

• Si vous utilisez une carte WiFi, vérifiez que le canal WiFi utilisé est disponible dans votre pays/région. Dans ce cas, modifiez le canal et les autres paramètres WiFi appropriés.
• Si vous ne parvenez toujours pas à établir une connexion WiFi au routeur, restaurez sa configuration d'usine. Dans l'interface de gestion du routeur, allez dans Settings (Paramètres) > Administration > Restore/Initialize/Save/Upload (Restauration/Initialiser/Sauvegarde/Transfert) et cliquez sur Restore (Restaurer).

Internet n'est pas accessible.

• Vérifiez que votre routeur peut se connecter à l'adresse IP du réseau étendu (WAN) de votre FAI. Pour ce faire, dans l'interface de gestion du routeur, accédez au Dashboard (Tableau de bord) > Network Map (Carte du réseau) et vérifiez l'état de la connexion internet.
• Si votre routeur ne peut pas se connecter à Internet, essayez de réinitialiser le réseau comme décrit à la sous-section Réinitialisez votre réseau dans l'ordre suivant sous Dépannage de base.
• Si Internet n'est toujours pas accessible, essayez de redémarrer l'ordinateur et vérifiez son adresse IP et de passerelle.
• Vérifiez les témoins lumineux du modem ADSL et du routeur WiFi. Si le voyant lumineux dédié au réseau étendu (WAN) du routeur est éteint, vérifiez l'état de connexion des câbles.

Oubli du SSID (nom du réseau) ou du mot de passe de connexion au réseau

- Configurez un nouveau SSID et une nouvelle clé de chiffrement par le biais d'une connexion filaire (câble Ethernet). Ouvrez l'interface de gestion du routeur, accédez au Dashboard (Tableau de bord), cliquez sur l'icône de routeur, spécifiez un nouveau SSID ainsi qu'une nouvelle clé de chiffrement, puis cliquez sur Apply (Appliquer).

- Restaurer la configuration d'usine du routeur. Dans l'interface de gestion du routeur, accédez à Settings (Paramètres) > Administration > Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer). L'identifiant de connexion et le mot de passe par défaut se trouvent sur l'étiquette située sous le routeur.

Restauration des paramètres par défaut du routeur ?

- Accédez à Settings (Paramètres) > Administration > Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer).

Échec de la mise à jour du firmware.

Placez le routeur en mode de secours et exécutez l'utilitaire Restauration du firmware. Consultez la section 4.2 Firmware Restoration (Restauration du firmware) pour en savoir plus sur l'utilisation de cet utilitaire.

Impossible d'accéder à l'interface de gestion du routeur

Avant de configurer votre routeur WiFi, suivez les instructions suivantes pour votre ordinateur hôte et les autres clients du réseau.

A. Désactivez le serveur proxy si celui-ci est activé.

Windows®

1.CliquezsurStart (Démarrer) > Internet Explorer pour ouvrir le navigateur.

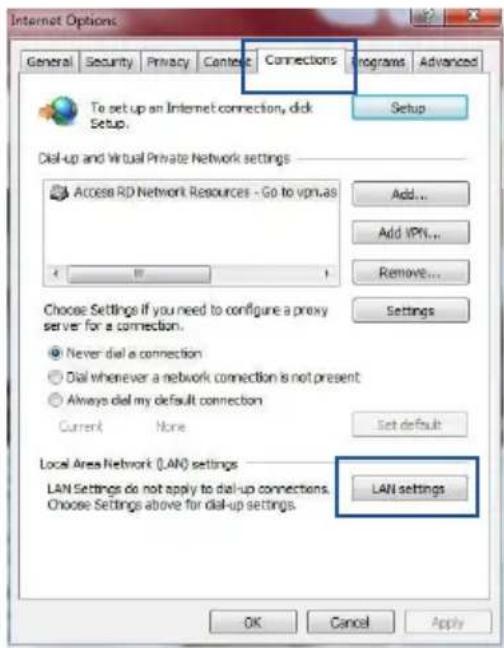

2. Cliquez sur Tools (Outils) > Internet options (Options internet) > Connections (Connexions) > LAN settings (Paramètres réseau).

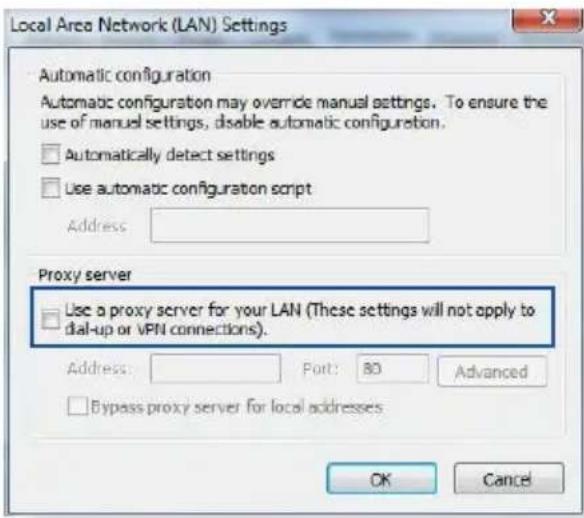

1. À partir de l'écran des paramètres du réseau local, décochez l'option Use a proxy server for your LAN (Utiliser un serveur proxy pour votre réseau local).
2. Cliquez sur OK une fois terminé.

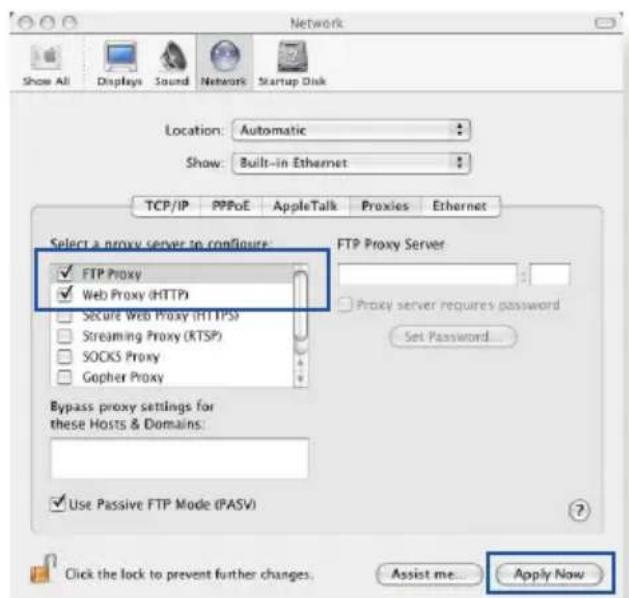

1. Dans votre navigateur Safari, cliquez sur Safari > Preferences (Préférences) > Advanced (Avancées) > Change Settings (Modifier les réglages)

2. Dans la liste des protocoles, décochez les options FTP Proxy (Proxy FTP) et Web Proxy (HTTP) (Proxy web sécurisé (HTTP)).

1. Cliquez sur Apply Now (Appliquer maintenant) une fois terminé.

REMARQUE : Consultez le fichier d'aide de votre navigateur internet pour plus de détails sur la désactivation du serveur proxy.

B. Configurez les paramètres TCP/IP pour l'obtention automatique d'une adresse IP.

Windows®

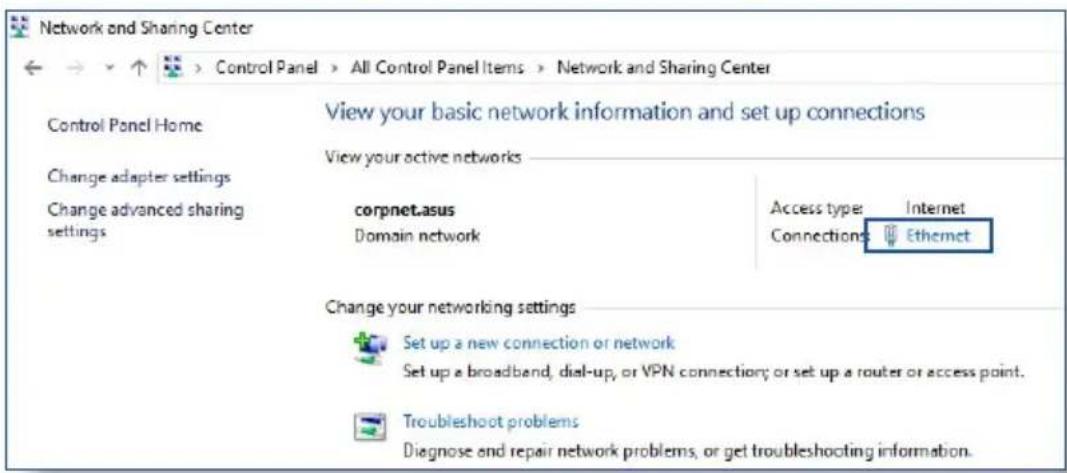

1. Cliquez sur Start (Démarrer) > Control Panel (Panneau de configuration) > Network and Sharing Center (Centre réseau et partage) > Manage network connections (Gérer les connexions réseau).

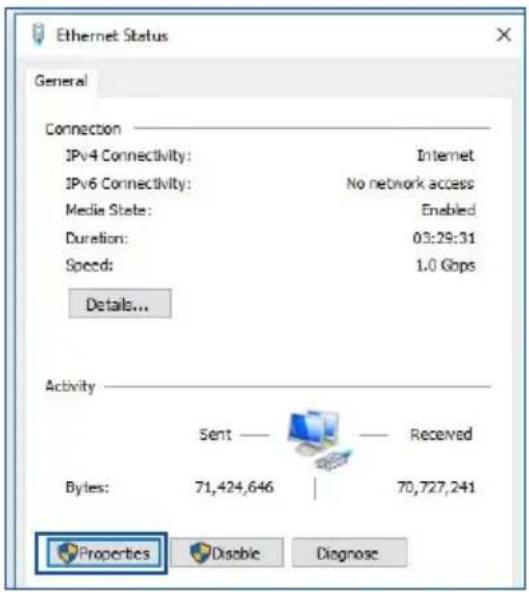

1. Cliquez sur Properties (Propriétés) pour afficher la fenêtre des propriétés réseau.

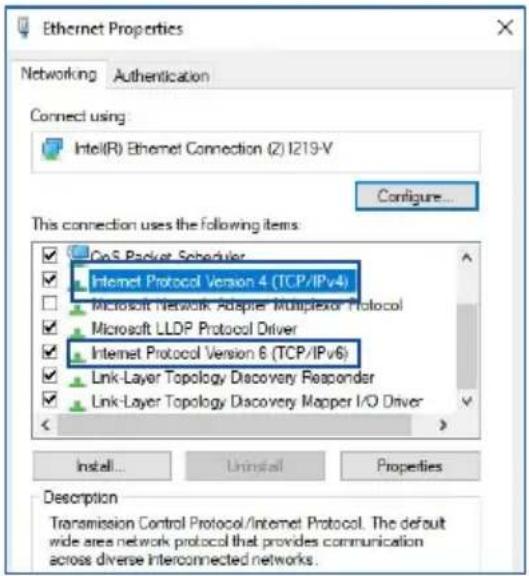

1. Sélectionnez Internet Protocol Version 4 (TCP/IPv4) (Protocole internet version 4 (TCP/IPv4)) ou Internet Protocol Version 6 (TCP/IPv6) (Protocole internet version 6 (TCP/IPv6)), puis cliquez sur Properties (Propriétés).

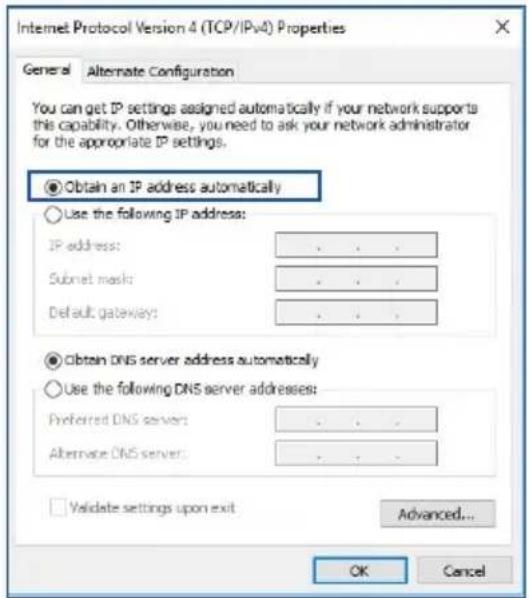

1. Pour obtenir une adresse IP IPv4, cochez l'option Obtain an IP address automatically (Obtenir une adresse IP automatiquement).

Pour obtenir une adresse IP IPv6, cochez l'option Obtain an IPv6 address automatically (Obtenir une adresse IPv6 automatiquement).

1. Cliquez sur OK une fois terminé.

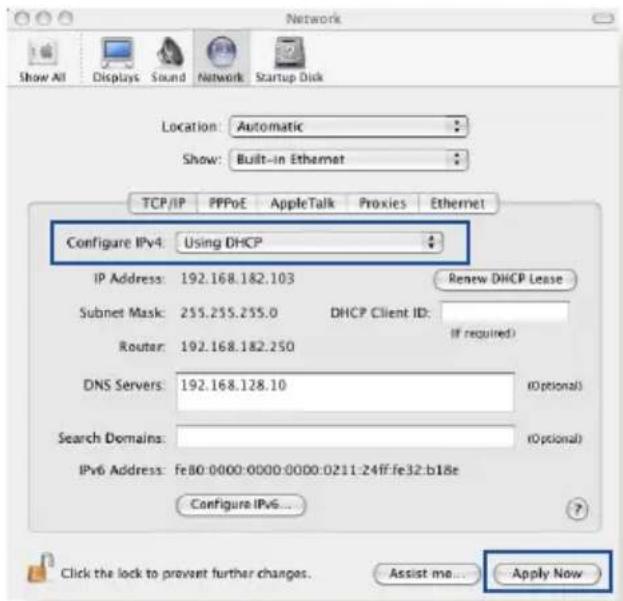

1. Cliquez sur l'icône Apple située en haut à gauche de votre écran.
2. Cliquez sur System Preferences (Préférences Système) > Network (Réseau) > Configure... (Configurer...)
3. Dans l'onglet TCP/IP, sélectionnez Using DHCP (Via DHCP) dans le menu déroulant Configure IPv4 (Configurer IPv4).

1. Cliquez sur Apply Now (Appliquer maintenant) une fois terminé.

REMARQUE : Consultez l'aide de votre système d'exploitation pour plus de détails sur la configuration des paramètres TCP/IP de votre ordinateur.

C. Désactivez la numérotation de votre connexion à distance (le cas échéant).

Windows®

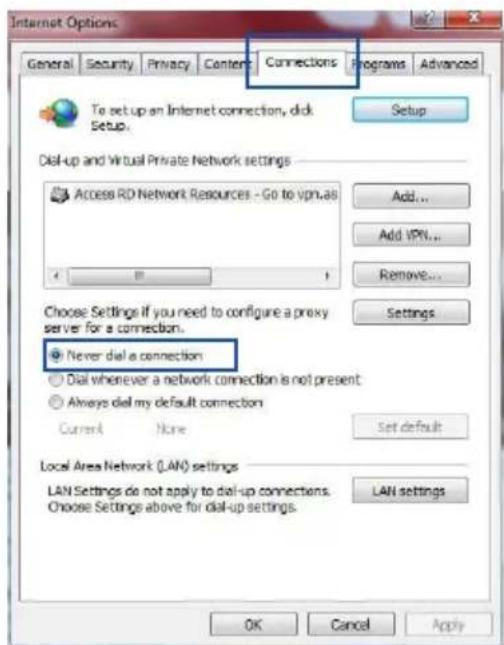

1. CliquezsurStart (Démarrer) > Internet Explorer pour ouvrir le navigateur.
2. Cliquez sur Tools (Outils) > Internet options (Options internet) > Connections (Connexions).
3. Cochezl'option Never dial a connection (Ne jamais établir de connexion).
4. Cliquez sur OK une fois terminé.

REMARQUE : Consultez le fichier d'aide de votre navigateur internet pour plus de détails sur la désactivation d'une connexion à distance.

AnnexesAnnexes

Consignes de sécurité

Lorsque vous utilisez ce produit, suivez toujours les précautions de sécurité fondamentales, y compris, mais sans s'y limiter, les suivantes :

AVERTISSEMENT!

- Les cordons d'alimentation doivent être branchés sur une prise électrique correctement reliée à la terre. Connectez l'équipement uniquement à une prise de courant à proximité et facilement accessible.

- Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

- NE PAS utiliser de cordons d'alimentation, accessoires ou autres périphériques endommagés.

• NE PAS placer cet équipement à une hauteur supérieure à 2 mètres.

- Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C (32°F) et 40°C (104°F).

- Lisez les directives opérationnelles et la plage de température fournies avant d'utiliser le produit.

- Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les aéroports, les hôpitaux, les stations-service et les garages professionnels).

- Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et votre corps pour réduire les risques d'interférence.

- Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train, en voiture, ou tout simplement dans un secteur mal couvert par le réseau.

- Tenez cet appareil à distance des femmes enceintes et du bas-ventre des adolescents.

- N'utilisez pas ce produit si des anomalies sont visibles ou s'il a été mouillé, endommagé ou modifié. Faites appel au service après-vente pour obtenir de l'aide.

AVERTISSEMENT!

• NE PAS placer sur une surface irrégulière ou instable.
• Ne placez pas et ne laissez pas tomber d'objets sur le produit. Évitez d'exposer le produit à des chocs mécaniques tels que l'écrasement, la flexion, la perforation ou le broyage.
• NE PAS démonter, ouvrir, passer au micro-ondes, incinérer, peindre ou insérer des objets étrangers dans ce produit.
• Référez-vous à l'étiquette située au dessous du produit pour vérifier que l'adaptateur secteur répond aux exigences de tension.
• Gardez le produit à l'écart du feu et des sources de chaleur.
• NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le produit lors d'un orage.
• Connectez les circuits de sortie PoE de ce produit exclusivement aux réseaux PoE, sans routage vers des installations externes.
• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
• Utilisez uniquement des accessoires approuvés par le fabricant de l'appareil pour fonctionner avec ce modèle. L'utilisation d'autres types d'accessoires peut invalider la garantie ou enfreindre les réglementations et lois locales, tout en présentant des risques pour la sécurité. Contactez votre revendeur local pour connaître la disponibilité des accessoires autorisés.
• L'utilisation de ce produit d'une manière non recommandée dans les instructions fournies peut entraîner un risque d'incendie ou de blessures.

Visitez notre site multilingue d'assistance en ligne sur : https://www.asus.com/support.
