SH25T - Onduleur électrique Sungrow - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Onduleur photovoltaïque
Puissance nominale	25 kW
Tension d'entrée	DC 600 V
Rendement maximal	98,6%
Dimensions	600 x 400 x 200 mm
Poids	50 kg
Utilisation	Installation pour systèmes photovoltaïques commerciaux et industriels
Maintenance	Vérification régulière des connexions et nettoyage des filtres
Sécurité	Protection contre les surcharges, les courts-circuits et les surchauffes
Garantie	5 ans (extension possible)
Certification	CE, UL, IEC
Connectivité	Communication via RS485, Ethernet

FOIRE AUX QUESTIONS - SH25T Sungrow

Qu'est-ce que le Sungrow SH25T?

Le Sungrow SH25T est un onduleur solaire conçu pour optimiser la conversion de l'énergie solaire en électricité utilisable pour les applications domestiques et commerciales.

Comment installer le Sungrow SH25T?

L'installation du Sungrow SH25T doit être réalisée par un professionnel qualifié. Assurez-vous de suivre les instructions du manuel d'installation fourni.

Pourquoi mon Sungrow SH25T ne s'allume pas?

Vérifiez si l'onduleur est correctement connecté à l'alimentation électrique et si le disjoncteur est en position 'ON'. Si le problème persiste, contactez le service client.

Comment vérifier l'état de fonctionnement de l'onduleur?

Vous pouvez vérifier l'état de fonctionnement via l'écran LCD de l'onduleur ou en utilisant l'application mobile dédiée si elle est disponible.

Quels types de panneaux solaires sont compatibles avec le Sungrow SH25T?

Le Sungrow SH25T est compatible avec la plupart des panneaux solaires standard. Consultez le manuel d'utilisation pour les recommandations spécifiques.

Comment résoudre les erreurs affichées sur l'écran de l'onduleur?

Reportez-vous au manuel d'utilisation pour les codes d'erreur spécifiques. La plupart des erreurs peuvent être résolues en réinitialisant l'onduleur ou en vérifiant les connexions.

Quel est le niveau sonore du Sungrow SH25T?

Le Sungrow SH25T est conçu pour fonctionner silencieusement, avec un niveau sonore typique inférieur à 40 dB.

Quelle est la garantie du Sungrow SH25T?

Le Sungrow SH25T est généralement livré avec une garantie de 5 ans, qui peut être prolongée en fonction des conditions d'achat.

Comment entretenir mon Sungrow SH25T?

Il est recommandé de vérifier régulièrement les connexions électriques et de nettoyer l'onduleur pour éviter l'accumulation de poussière. Consultez le manuel pour plus de détails.

Que faire en cas d'incident ou de panne?

Si vous rencontrez un incident ou une panne, contactez immédiatement le service client de Sungrow ou un professionnel qualifié pour une assistance.

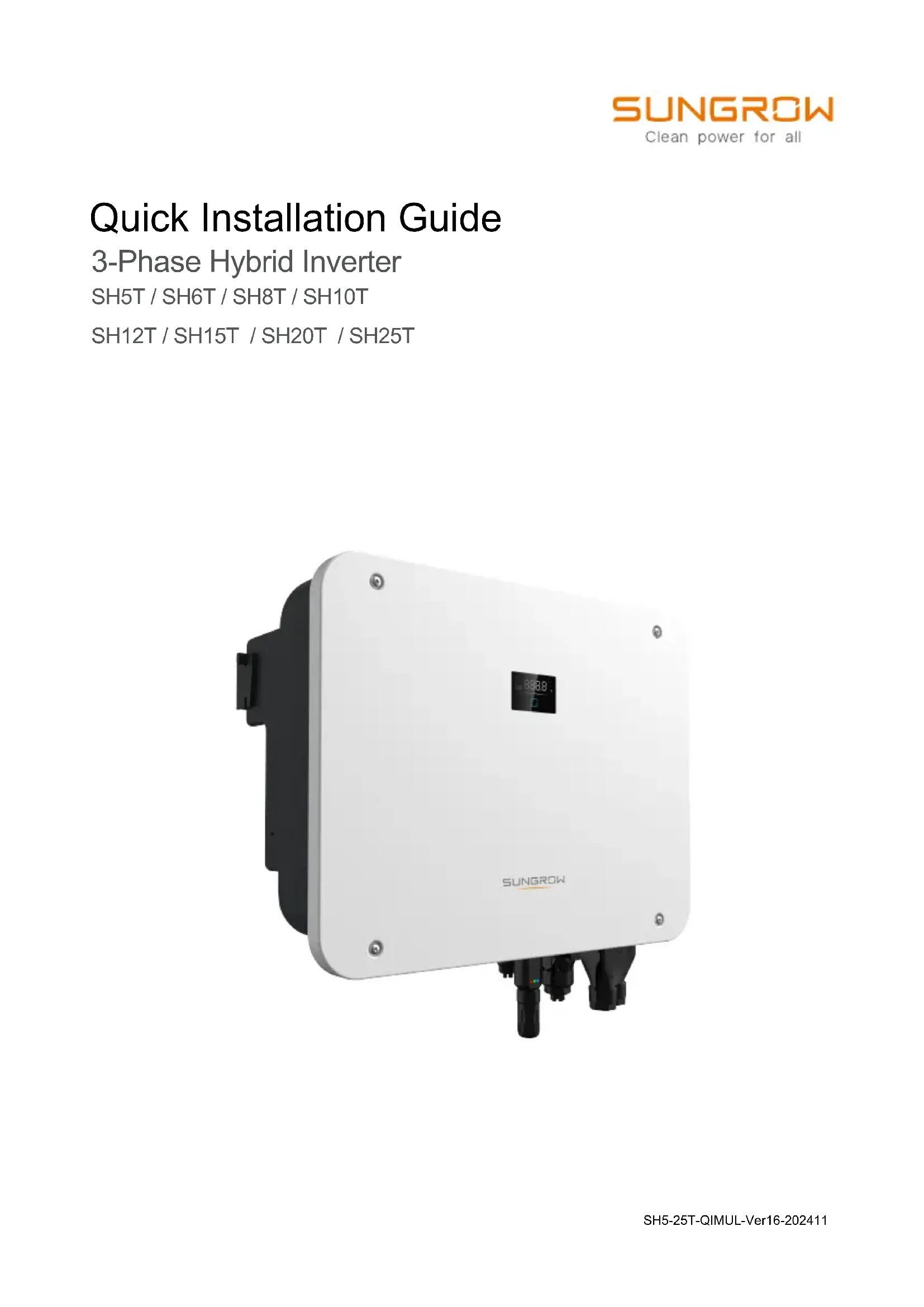

MODE D'EMPLOI SH25T Sungrow

1. Le contenu peut être périodiquement mis à jour ou révisé en raison du développement du produit. Les informations dans ce guide sont sujettes à changement sans préavis. Ce guide ne doit en aucun cas se substituer au manuel d'utilisation ou aux notes sur l'appareil.
2. Assurez-vous de lire attentivement, de comprendre dans leur ensemble et de strictement suivre les instructions détaillées du manuel utilisateur et des autres réglementations qui y sont liées avant d'installer l'équipement. Vous pouvez télécharger le manuel d'utilisation peut être téléchargé en visitant le site Web à l'adresse http://support.sungrowpower.com/ ; vous pouvez également l'obtenir en scannant le code QR situé sur le panneau latéral de l'équipement ou au dos de la couverture de ce guide.
3. Toutes les opérations ne peuvent être effectuées que par du personnel qualifié, qui doit être formé à 'installation et la mise en service du système électrique, ainsi que la gestion des risques, connaître le manuel et des réglementations et directives locales.
4. Avant l'installation, veuillez vérifier que le contenu de l'emballage est intact et complet en le comparant à la liste de conditionnement. Contactez SUNGROW ou le distributeur en cas de composants endommagé -s ou manquants.
5. Le câble utilisé doit être intact et bien isolé. Le personnel d'exploitation doit porter des vêtements de protection individuels appropriés équipement (EPI) tout le temps.
6. Toute violation pourrait entraîner la mort, des blessures corporelles ou des dommages matériels, et annulerait la garantie.

Sécurité

L'onduleur a été conçu et testé conformément aux normes de sécurité internationales. Lisez attentivement toutes les instructions de sécurité avant d'effectuer tout travail et respectez-les lorsque vous travaillez sur ou avec l'onduleur. Toute opération ou tout travail incorrect peut causer :

■ des blessures / la mort de l'opérateur ou d'une autre personne ;
■ endommager l'onduleur ou d'autres biens.

Veuillez suivre les instructions de sécurité relatives aux chaînes PV et au réseau de distribution.

DANGER

Tension mortelle!

• Les chaînes photovoltaïques produisent de l'énergie électrique lorsqu'elles sont exposées au soleil et peuvent provoquer une tension mortelle ainsi qu'une électrocution.
• Seul le personnel qualifié peut effectuer le câblage des panneaux photovoltaïques.

AVIS

Danger de mort par électrocution en raison d'une tension présente !

• Tous les raccordements électriques doivent être conformes aux normes locales et nationales.
• L'onduleur ne peut être connecté au réseau de distribution qu'après en avoir reçu l'autorisation de la part de la compagnie d'électricité locale.

Onduleur

Une étiquette d'avertissement se trouve sur le boîtier de l'onduleur.

Déconnectez l'onduleur de toutes les sources d'alimentation externes avant tout entretien de celui-ci !

Danger de mort dû aux hautes tensions ! Ne touchez pas les pièces sous tension dans les 10 minutes suivant la mise hors tension de l'unité.

	Danger de brûlure en raison de la surface chaude pouvant dépasser 60 °C.
	Danger de mort dû aux hautes tensions !Seul le personnel qualifié peut ouvrir et entretenir l'onduleur.
	Lisez le manuel d'utilisation avant d'effectuer l'entretien de l'unité !
	Ne jetez pas l'onduleur avec vos déchets ménagers.
	Marquage de conformité TÜV.
	Marquage de conformité CE.Importateur UE/EEA.
	Marquage de conformité RCM.
	Point de mise à la terre supplémentaire.
	Label RoHSCe produit respecte les exigences des directives de l'UE applicables.

Les utilisateurs peuvent également apposer d'autres panneaux d'avertissement conformément aux exigences des normes locales ou des spécifications d'installation.

DANGER

Danger de mort par électrocution en raison d'une t présence de haute tension

• N'ouvrez pas le boîtier de l'onduleur lorsque celui-ci fonctionne. Toute ouverture non autorisée annulera la garantie et, dans la plupart des cas, entraînera la résiliation de la licence d'exploitation de l'unité.
• Lorsque le couvercle du boîtier est retiré, vous pouvez entrer en contact avec les composants sous tension, ce qui peut entraîner la mort ou de graves blessures par électrocution.

Danger de mort par électrocution dû à la présence possible d'un onduleur endommagé.

- Ne faites fonctionner l'onduleur que si son état de fonctionnement est techniquement irréprochable et qu'il est à un état sûr.

- L'utilisation d'un onduleur endommagé peut entraîner des situations dangereuses pouvant entraîner la mort ou des blessures graves par électrocution.

AVERTISSEMENT

Risque d'endommagement de l'onduleur ou de blessure corporelle

- Ne débranchez pas les connecteurs PV, le connecteur CA ou les connecteurs des batteries lorsque l'onduleur est en marche. Mettez hors tension l'unité depuis toutes les sources d'alimentation raccordées. Attendez 10 minutes pour que les condensateurs internes se déchargent. Vérifiez qu'il n'y a pas de tension ou de courant avant de déconnecter un connecteur.

AVERTISSEMENT

Toutes les étiquettes d'avertissement et la plaque signalétique sur le corps de l'onduleur :

• doivent être clairement visible; et
- ne doit pas être enlevé, couvert ou collé.

ATTENTION

Risque de brûlure par les composants chauds !

• Ne touchez aucune partie chaude (telle que des dissipateurs de chaleur) pendant le fonctionnement.
  Seul le panneau LCD et l'interrupteur DC peuvent être touché en toute sécurité à tout moment.

AVIS

Seul le personnel qualifié peut effectuer le réglage du pays. Toute modification non autorisée de l'unité peut entraîner :

- Une violation du marquage du certificat type.

Risque d'endommagement de l'onduleur dû à une décharge électrostatique (ESD) !

En touchant les composants électroniques, vous pouvez endommager l'onduleur. Pour la manipulation de l'onduleur, assurez-vous de:

• éviter tout contact inutile; et
- porter un bracelet de mise à la terre avant de toucher les connecteurs.

Batteries

DANGER

Les batteries alimentent l'unité en électricité, cela peut présenter un risque de brûlure ou d'incendie lorsqu'elles sont court-circuitées ou mal installées.

Des tensions mortelles sont présentes au niveau des bornes de la batterie et des câbles situés à l'intérieur de l'onduleur. Des blessures graves, voire mortelles, peuvent survenir lorsque vous touchez les câbles et les bornes de l'onduleur.

AVIS

Tout réglage ou maintenance incorrect peut endommager définitivement la batterie.

Des paramètres d'onduleur incorrects entraîneront un vieillissement prématuré de la batterie.

L'objet de la déclaration décrite ci-dessus est conforme à la législation d'harmonisation pertinente de l'Union :

Directive 2014/35/UE relative aux limites de tension (DLT)

Compatibilité électromagnétique 2014/30/UE (CEM)

Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE et 2015/863/EU (RoHS)

SUNGROW confirme par la présente que les produits décrits dans ce document sont conformes aux exigences fondamentales et aux autres dispositions pertinentes des directives susmentionnées. Pour consulter l'intégralité de la déclaration UE de conformité, rendez-vous sur support.sungrowpower.com.

Le module de communication fourni avec l'onduleur et les paramètres techniques de la communication sans fil sont indiqués dans le tableau ci-dessous. Le modèle du module de communication effectivement livré prévaut. Vous trouverez la déclaration de conformité de l'UE du module de communication sur support.sungrowpower.com.

WiNet-S2:

Technologie radio	WLAN 802.11b/g/n20/n40
Spectre radioélectrique	802.11b/g/n20	2 412 MHz ~ 2 472 MHz
	802.11n40	2 422 MHz ~ 2 462 MHz
Puissance de transmission maximale		≤ 20 dBm

Les paramètres techniques répertoriés ci-dessus sont uniquement applicables aux pays de l'UE.

Déclaration de sécurité

Pour en savoir plus sur le processus de réponse aux vulnérabilités de sécurité réseau du produit et la divulgation des vulnérabilités, veuillez scanner le QR code sur la droite ou consulter le site Web suivant :

Pour plus d'informations sur la sécurité réseau, veuillez vous référer au manuel d'utilisation du module de communication ou à l'enregistreur de données fourni avec le produit.

Pour l'UE uniquement
