GFLS 3002 - Souffleur Garden Feelings - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur souffleur électrique
Marque / Modèle	Garden Feelings GFLS 3002
Puissance absorbée	3000 W
Tension d'alimentation	220-240 V ~ 50 Hz
Vitesse de rotation à vide	8000-15000 min⁻¹
Vitesse de l'air	300 km/h
Débit d'aspiration	840 m³/h
Volume du sac collecteur	env. 45 L
Catégorie de protection	II
Niveau de pression acoustique	89,3 dB(A)
Niveau de puissance acoustique garanti	110 dB(A)
Vibrations (main-bras)	9,8 m/s²
Poids (mode soufflage)	3,0 kg
Poids (mode aspiration)	4,2 kg
Modes d'utilisation	Soufflage, aspiration et broyage intégré
Longueur max. de rallonge (1,0 mm²)	40 m
Systèmes de sécurité	Interrupteurs de sécurité, protection anti-redémarrage
Entretien recommandé	Nettoyage après chaque utilisation, vérification du câble
Pièces de rechange disponibles	Tubes, roues, sac collecteur, poignée, etc.
Garantie	3 ans

FOIRE AUX QUESTIONS - GFLS 3002 Garden Feelings

Comment passer du mode soufflage au mode aspiration ?

Pour passer en mode aspiration, retirez le tube de soufflage et fixez le tube d'aspiration (tubes avant et arrière) ainsi que le sac collecteur. Veillez à ce que tous les éléments s'enclenchent correctement. Les interrupteurs de sécurité empêchent le fonctionnement si le montage n'est pas complet.

Le sac collecteur se remplit très vite, est-ce normal ?

Oui, le sac de 45 litres peut se remplir rapidement si vous aspirez beaucoup de feuilles. Videz-le dès que la puissance d'aspiration diminue. Pour éviter les obstructions, n'aspirez pas trop de feuilles à la fois et utilisez un râteau pour détacher les feuilles collées au sol.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord la tension réseau et le fusible. Assurez-vous que le câble n'est pas endommagé. Si le problème persiste, faites contrôler l'appareil par le service après-vente. Ne tentez pas de réparer vous-même le moteur.

Quel type de rallonge électrique utiliser en extérieur ?

Utilisez une rallonge homologuée pour l'extérieur, de type H05VV-F, H05RN-F ou équivalent. La section du fil doit être d'au moins 1,0 mm² pour une longueur maximale de 40 m, 1,5 mm² pour 60 m et 2,5 mm² pour 100 m. La rallonge doit être étanche et protégée par un disjoncteur différentiel de 30 mA.

Comment nettoyer l'appareil après utilisation ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon humide avec un peu de savon doux. N'utilisez pas de produits agressifs qui pourraient endommager les pièces en plastique. Nettoyez le sac collecteur à l'eau savonneuse et laissez-le sécher. Les tubes peuvent être brossés.

Puis-je aspirer des feuilles mouillées ou de la neige ?

Non, cet appareil est conçu pour aspirer des feuilles sèches à légèrement humides. N'aspirez jamais de liquides, de neige ou de matériaux durs comme le verre, les pierres ou les vis. Cela endommagerait l'appareil et annulerait la garantie.

Comment déboucher l'appareil en cas de bourrage ?

Mettez l'appareil hors tension et débranchez-le. Attendez l'arrêt complet des pièces mobiles. Portez des gants de protection. Vérifiez et désobstruez le tube avec un bâton en bois. Retirez le sac collecteur et nettoyez l'orifice du moteur. Ne mettez jamais les mains dans les ouvertures.

Comment régler la vitesse de soufflage ?

Tournez le régulateur de vitesse de rotation (repère 10 sur la figure) à la position souhaitée. Utilisez la vitesse la plus basse possible pour économiser l'énergie et réduire le bruit. Ne faites pas tourner l'appareil à haut régime inutilement.

Quel est le poids de l'appareil ? Est-il facile à transporter ?

En mode soufflage, l'appareil pèse 3,0 kg ; en mode aspiration avec sac, il pèse 4,2 kg. Il est livré avec une ceinture de port pour répartir le poids. Les roues de guidage facilitent le déplacement au sol en mode aspiration.

Où trouver les pièces de rechange ?

Les pièces de rechange (tubes, roues, sac, poignée, etc.) sont disponibles sur le site www.isc-gmbh.info. Utilisez les numéros de pièce indiqués dans la notice (ex : tube d'aspiration avant 34.333.40.01.001). Pour toute commande, précisez le type, le numéro d'article et le numéro d'identification de l'appareil.

MODE D'EMPLOI GFLS 3002 Garden Feelings

DE Elektro-Laubsauger
FR Aspirateur souffl eur de feuilles électrique
NL Elektrische bladblazer/-zuiger

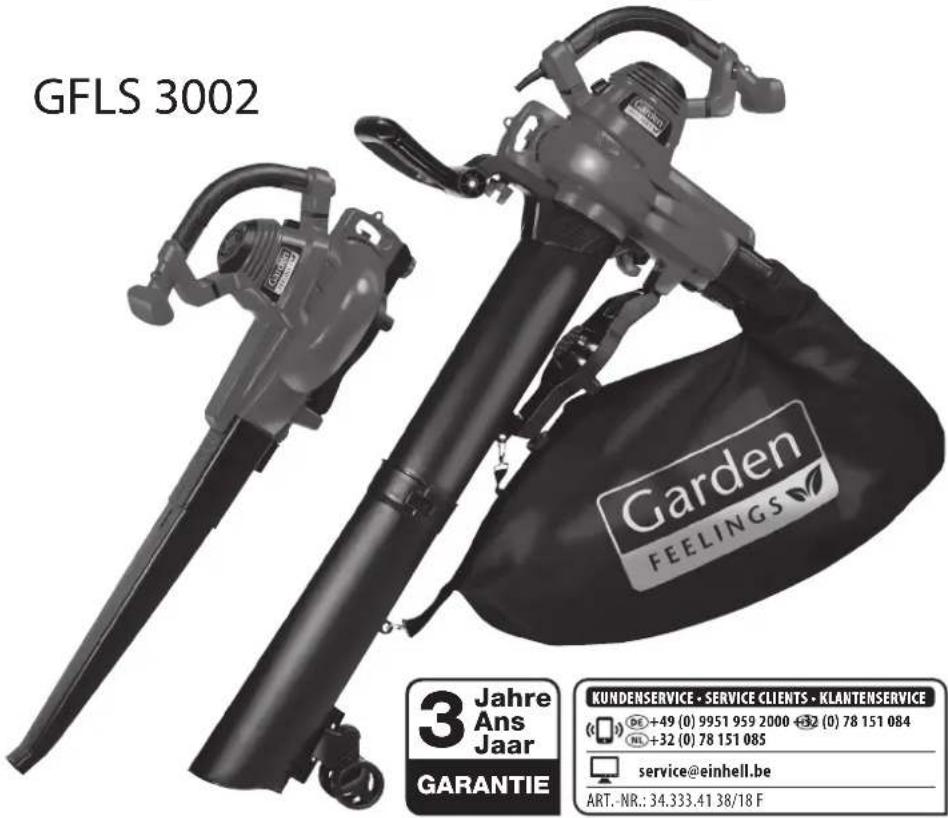

GFLS 3002 3 Jahre Ans Jaar GARANTIE Garden FEELINGS KUNDENSERVICE - SERVICE CLIENTS - KLANTENSERVICE (€) [phone] €2 (0) 78 151 084 (€) [phone] [e-mail] ART.-NR.: 34.333.41 38/18 F

1. Consignes de sécurité 27
2. Description de l'appareil et contenu de la livraison .... 36
3. Utilisation 37
4. Caractéristiques 38
5. Avant la mise en service 39
6. Commande 41
7. Remplacement de le câble d'alimentation réseau 43
8. Nettoyage, maintenance et commande de pièces de rechange ..... 43
9. Mise au rebut et recyclage 46
10. Recherche d'erreurs 46
11. Garantie 48

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

Ce mode d'emploi peut être téléchargé également au format PDF sur internet à l'adresse www.isc-gmbh.info.

1. Consignes de sécurité

Avertissements de sécurité généraux pour l'outil:

⚠ AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y

reporter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Veuillez lire consciencieusement ce mode d'emploi jusqu'au bout et en respecter les consignes. Familiarisez-vous avec l'appareil, son emploi correct, ainsi qu'avec les consignes de sécurité en vous servant de ce mode d'emploi.

Veuillez respecter, s'il vous plaît, les horaires d'utilisation autorisés communément, tout comme les réglementations communales pour l'utilisation des appareils.

1) Sécurité de la zone de travail:
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant

FR

l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique:
a) Il faut que les fi ches de l'outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de choc électrique.
b) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
c) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
d) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.

e) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant diff érentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
3) Sécurité des personnes:
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de

FR

batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
4) Utilisation et entretien de l'outil:
a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fi che de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifi er qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant aff ecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

5) Maintenance et entretien:

Faire entretenir l'outil par un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Avertissement: Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualifi cation similaire afi n d'éviter un danger.

- Cet appareil est interdit et n'est pas prévu pour être utilisé par des enfants, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et de connaissances ou les personnes non familiarisées avec les instructions d'utiliser la machine. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Des réglementations locales peuvent limiter l'âge de l'opérateur. Ne jamais faire fonctionner la machine pendant que des tierces personnes, en particulier des enfants, ou des animaux, se tiennent à proximité. Ne pas se précipiter et garder un bon équilibre à tout moment, d'être toujours sûr de ses pas sur les pentes et de marcher, ne jamais courir.

Ne pas toucher les parties mobiles dangereuses avant d'avoir déconnecté la machine du réseau électrique et l'arrêt complet des parties mobiles dangereuses.

Toujours porter des chaussures résistantes et un pantalon long pendant le fonctionnement de la machine.

Déconnecter la machine du réseau électrique (par exemple, débrancher la fi che de la prise de courant ou retirer le dispositif de mise hors fonctionnement :

- lorsque la machine est abandonnée par l'utilisateur;

- avant de nettoyer un bourrage;

- avant de contrôler, nettoyer ou réparer la machine;

- après avoir heurté un objet étranger pour examiner les dommages causés à la machine;

- si la machine commence à vibrer anormalement, pour vérification immédiate; Ne jamais utiliser la machine avec des protecteurs ou écrans défectueux ou sans dispositifs de sécurité, ou si le câble est endommagé ou usé.

Maintenir les câbles prolongateurs à distance des parties mobiles dangereuses afi n d'éviter d'endommager les câbles et risquer un contact avec des parties sous tension. Toujours ramener

FR

le câble vers l'arrière de l'outil de jardin. Avant chaque utilisation, contrôler le câble d'alimentation/la rallonge et, si besoin est, le/la remplacer. Maintenir le câble d'alimentation/la rallonge éloigné/e des sources de chaleur, des parties grasses et des bords tranchants. Recommandations :

• connecter la machine à un circuit d'alimentation protégé par un dispositif à courant diff érentiel résiduel (DDR), dont le courant de déclenchement est inférieur ou égal à 30 mA
• éviter d'utiliser la machine par mau- vais temps, particulièrement lorsqu'il y a un risque de foudre

Inspectez soigneusement la surface à travailler et éliminez tous les fi ls métalliques et autres objets étrangers.

Important : Lire attentivement avant utilisation. A conserver pour consultation ultérieure.

FORMATION

a) Lire attentivement les instructions. Être familiarisé avec les commandes et l'utilisation correcte de la machine.
b) Ne jamais permettre à des enfants ou à des personnes non familiarisées avec ces instructions d'utiliser la ma-

chine. Des réglementations nationales peuvent limiter l'âge de l'opérateur.

c) Ne jamais faire fonctionner la machine pendant que des tierces personnes, en particulier des enfants, ou des animaux, se tiennent à proximité.
d) L'opérateur ou l'utilisateur est responsable des blessures ou des préjudices (accidents ou dangers) survenant à d'autres personnes ou à leurs biens.

PREPARATION

a) Se munir de protection auditive et de lunettes de protection. Les porter à tout moment pendant le fonctionnement de la machine.
b) Pendant le fonctionnement de la machine, toujours porter des chaussures résistantes et un pantalon long. Ne pas faire fonctionner la machine pieds nus ou chaussés de sandales. Eviter de porter des vêtements amples ou munis de cordons ou cravates.
c) Ne pas porter de vêtements amples ou de bijoux pouvant être entraînés dans l'entrée d'air. Maintenir les cheveux longs éloignés des entrées d'air.
d) Faire fonctionner la machine dans une position recommandée et uniquement sur une surface dure et de niveau.

31

FR

e) Ne pas faire fonctionner la machine sur une surface pavée ou sur des graviers où l'éjection de matériau pourrait provoquer des blessures.
f) Avant utilisation, toujours eff ectuer un examen visuel pour détecter si le dispositif de déchiquetage, les boulons du dispositif de déchiquetage et autres dispositifs de fixation sont bien serrés, si le boîtier n'est pas endommagé et si les protecteurs et écrans sont en place. Remplacer les composants usés ou endommagés par ensembles afi n de conserver un bon équilibre. Remplacer les étiquettes endommagées ou illisibles.
g) Avant utilisation, vérifi er le câble d'alimentation et le câble prolongateur pour détecter des indices de dommages ou de vieillissement. Si un câble vient à être endommagé en utilisation, le déconnecter immédiatement du réseau électrique. NE PAS TOUCHER AU CÂBLE AVANT DE L'AVOIR DÉCONNECTÉ DU RÉSEAU ÉLECTRIQUE. Ne pas utiliser la machine si le câble est endommagé ou usé.
- N'utilisez jamais la machine lorsque des personnes, en particulier des enfants ou des animaux sont à proximité.

- Cet appareil ne doit pas être utilisé par les enfants. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants. Cet appareil ne doit pas être utilisé par les personnes ayant des capacités physiques, sensorielles ou intellectuelles diminuées ou manquant d'expérience et/ou de connaissances, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité.

- Si vous travaillez en plein air, il ne faut utiliser que des rallonges homologuées pour cela. Seules les rallonges de type H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245 IEC 57) doivent être utilisées.

Au cas où vous utiliseriez une rallonge pendant le travail avec l'outil de jardin, n'utilisez que des câbles ayant les sections de fi ls conducteurs suivantes:

• 1,0 mm²: longueur maximale 40 m
• 1,5 mm²: longueur maximale 60 m
• 2,5 mm ^2 : longueur maximale 100 m. PRECAUTION : Des rallonges non conformes aux instructions peuvent être dangereuses. La rallonge doit être étanche à l'eau et autorisée pour l'extérieur.

32

FONCTIONNEMENT

a) Avant de démarrer la machine, s'assurer que le bac d'alimentation est vide.
b) Maintenir le visage et le corps à distance de l'ouverture d'amenée.
c) Ne pas mettre les mains ou toute autre partie du corps ou de vêtement dans le bac d'alimentation, la goulotte d'éjection ou à proximité de toute partie mobile.
d) Garder un bon équilibre et être sûr de ses pas à tout moment. Ne pas se précipiter. Ne jamais se tenir au-dessus du niveau de la base de la machine lors de son remplissage.
e) Se tenir toujours à distance de la zone d'éjection pendant le fonctionnement de la machine.
f) Lors de l'alimentation de la machine en matériau, bien veiller à l'absence de pièces métalliques, pierres, bouteilles, boîtes ou autres objets étrangers.
g) Si le mécanisme de coupe heurte des objets étrangers ou si la machine démarre en émettant un bruit inhabituel ou avec des vibrations anormales, couper immédiatement la source de puissance et laisser la machine s'arrêter.

Déconnecter la machine du réseau électrique et prendre les mesures suivantes avant de redémarrer et faire fonctionner la machine:

• examiner les dommages;
• remplacer ou réparer toutes parties endommagées;
• vérifi er et resserrer toutes parties desserrées.

h) Ne pas laisser s'accumuler les matériaux traités dans la zone d'éjection; ceci peut empêcher une bonne éjection et entraîner un retour des matériaux par l'ouverture d'amenée.

i) Si la machine s'obstrue, couper la source de puissance et déconnecter la machine du réseau électrique avant de nettoyer les débris.

j) Ne jamais utiliser la machine avec des protecteurs ou écrans défectueux ou sans dispositifs de sécurité, par exemple le collecteur de débris en place.

k) Maintenir la source de puissance à distance des débris et autres accumulations afi n d'éviter de l'endommager ou de provoquer un incendie.

I) Ne pas transporter la machine lorsque la source de puissance est activée.

FR

m) Arrêter la machine et débrancher la fi che de la prise de courant. S'assurer de l'arrêt complet de toutes les parties mobiles
- Avant d'abandonner la machine,
- Avant de nettoyer les bourrages ou de désobstruer la goulotte,
- avant de contrôler, nettoyer ou réparer la machine.
n) Ne pas incliner la machine lorsque la source de puissance est activée.

ENTRETIENT ET STOCKAGE

a) Lorsque la machine est arrêtée pour entretien, contrôle ou stockage ou pour remplacer un accessoire, couper la source de puissance, déconnecter la machine du réseau électrique et s'assurer de l'arrêt complet de toutes les parties mobiles. Laisser la machine se refroidir avant de procéder à toutes opérations de contrôle, de réglage, etc. Maintenir la machine dans un bon état de fonctionnement et de propreté.

b) Entreposer la machine dans un endroit sec hors de portée des enfants.

c) Laisser toujours la machine se refroidir avant le stockage.

d) Lors de l'entretien du dispositif de déchiquetage, être conscient que, même si la source de puissance est coupée par

le dispositif de verrouillage du protecteur, le dispositif de déchiquetage peut encore se déplacer.

e) Remplacer les éléments usés ou endommagés. Utiliser uniquement des pièces de rechange et des accessoires d'origine.

f) Ne jamais tenter de neutraliser le dispositif de verrouillage du protecteur.

g) Remplacez les pièces endommagées ou usées pour des raisons de sécurité. Utilisez uniquement des pièces de rechange et des accessoires d'origine. N'essayez jamais de contourner la fonction de verrouillage du dispositif de protection.

Consignes de sécurité supplémentaires pour unités avec fixation de sacs

Déconnecter la machine avant de fixer ou de retirer le sac.

RECOMMANDATIONS

- Il convient de connecter la machine à un circuit d'alimentation protégé par un dispositif à courant diff érentiel résiduel (DDR), dont le courant de déclenchement est inférieur ou égal à 30 mA.

- éviter d'utiliser la machine par mauvais temps, particulièrement lorsqu'il y a un risque de foudre

34

Risques résiduels

Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-poussière adéquat n'est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
3. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.
4. Risque de lésions aux yeux en l'absence de lunettes de protection.

Risques pour la santé, issus des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

Pictogrammes de sécurité sur l'appareil (fi g. 7/8)

1. Avant la mise en service, lisez le mode d'emploi.
2. N'utilisez pas l'appareil par temps de pluie ou de neige. Protégez l'appareil de l'humidité, ne le laissez pas dehors par temps de pluie.
3. Éloignez les personnes tierces de la zone de danger.
4. Portez des protections pour les yeux et l'ouïe.
5. Éteignez l'appareil et débranchez la fi che de contact avant les travaux de nettoyage et d'entretien.
6. Pièces en rotation ! Éloignez les mains et les pieds des ouvertures.
7. Danger dû aux objets projetés.
8. Débranchez la fi che de contact, lorsque le câble est abîmé ou emmêlé.
9. Avertissement !
10. Le niveau acoustique garanti L_WA est de 110 dB.

FR

2. Description de l'appareil et contenu de la livraison

2.1 Description de l'appareil (fi gure 1 et 2)

1. Tube d'aspiration avant
2. Tube d'aspiration arrière
3. Poignée supplémentaire
4. Ceinture de port
5. Interrupteur marche/arrêt
6. Câble réseau
7. Sac collecteur
8. Tube de souffl age
9. Roues
10. Régulateur de vitesse de rotation
11. Vis
12. Écrou-étoile

2.2 Volume de livraison

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.

- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Attention!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Unité du moteur
• Tube d'aspiration avant
  • Tube d'aspiration arrière
  • Poignée supplémentaire
• Ceinture de port
  Sac collecteur
• Tube de soufflage
• Roues
• Vis
  • Écrou-étoile
  • Certificat de garantie
  • Mode d'emploi d'origine

3. Utilisation

l'outil de jardin ne doit être utilisé comme broyeur.

L'utilisation conforme à l'aff ectation de cet appareil comprend le souffl age, la mise en tas et l'aspiration de feuilles mortes et d'herbe sèches à légèrement humides sur des surfaces solides et des surfaces de gazon. Il est possible de rassembler et de mettre en tas des petites saletés telles que des mégots de cigarette, des petites branches, du papier sur des chemins de jardin et des surfaces de gazon, par exemple.

À respecter en particulier :

Lors de l'aspiration, le matériau est en même temps broyé par un broyeur intégré et acheminé dans le sac collecteur. Pour cette raison, l'appareil ne doit pas être utilisé pour l'aspiration d'objets durs et lourds (comme par ex. le verre, les vis, les pierres). N'utilisez pas l'appareil sur des surfaces sèches non solides comme des éclats épars, des surfaces de graviers et des plates-bandes sèches. N'aspirez pas de grandes quantités de poussière. Cet appareil ne doit pas être utilisé pour l'aspiration de liquides ou de neige. Cet appareil ne doit pas être utilisé à l'intérieur. De plus, il ne

faut pas l'utiliser pour répartir ou aspirer des produits chimiques et toxiques comme par ex. les engrais, les produits de lutte contre les nuisibles, les matériaux contenant de l'amiante ou les liquides infl ammables. Tout autre emploi est interdit.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

4. Caractéristiques

Moteur à courant

alternatif 220-240 V\~50 Hz

Puissance 3000 W

Vitesse assignée à vide

maxi n _0 ....8000-15000min ^-1

Vitesse de l'air 300 km/h

Puissance d'aspiration ....840 m³/h

Catégorie de protection ..... II /☐

Volume du sac collecteur ....env. 45 l

Niveau de pression

acoustique L_dA .....89,3 dB(A)

Imprécision K_pA 3,0dB(A)

Niveau de puissance

acoustique L_WA .....107,22 dB(A)

Incertitude K_WA .....2,25 dB(A)

Niveau de puissance

acoustique garanti L_WA .....110dB(A)

Vibration a_hw 9,8 m/s²

Incertitude K ....1,5 m/s ^4

Poids (mode de souffl age) ....3,0 kg

Poids (mode d'aspiration) ....4,2 kg

Portez une protection acoustique !

Le niveau de pression acoustique a été

déterminé selon l'Annexe CC de la norme

EN 50636-2-100:2014. Niveau de puissance

acoustique mesuré et garanti déterminé

conformément à la directive 2000/14/EC, complétée par la directive 2005/88/EC.

Les valeurs de vibration ont été déterminées selon l'Annexe BB de la norme EN 50636-2-100:2014 (somme vectorielle des trois axes directionnels).

REMARQUE :

la valeur de vibration indiquée a été mesurée selon une méthode d'essai normée et peut être utilisée pour comparer diff érentes machines entre elles. De plus, cette valeur est appropriée pour estimer au préalable les sollicitations résultant des vibrations pour l'utilisateur.

Avertissement:

—l'émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil; et

— les mesures de sécurité visant à protéger l'opérateur, qui sont basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionnement, telles que les temps d'arrêt de l'outil et de fonctionnement au repos, en plus du temps de déclenchement).

Limitez le niveau sonore et les vibrations à un minimum !

• Faire des pauses régulières.
• N'utilisez que des appareils en bon état.
- Effectuez une maintenance et un nettoyage réguliers de l'appareil.
- Adaptez votre manière de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez une protection acoustique.
- Portez des gants.
- Portez une protection de l'ouïe.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement !

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

5.1 Préparatifs (fi g. 3a-3f)

Emboîtez le tube d'aspiration supérieur (fi g. 3a/pos. 2) et le tube d'aspiration inférieur (fi g. 3a/pos. 1). Veillez ce faisant à ce que le nez de guidage (fi g. 3a/pos. A) soit

guidé dans l'encoche correspondante (fi g. 3a/pos. B). Veillez également à un enclenchement correct. Utilisez le tube d'aspiration uniquement lorsqu'il est entièrement monté!

Poussez les roues de guidage (fi g. 3b/pos. 9) comme illustré sur la fi g. 3b lorsque le dispositif d'arrêt est enfoncé (fi g. 3b/pos. A) sur le tube d'aspiration inférieur (fi g. 3b/pos. 1) et laissez-les s'enclencher à la position souhaitée. Appuyez une nouvelle fois sur le dispositif d'arrêt pour adapter la position à tout moment. Veillez ensuite à un enclenchement correct.

Enfi chez la poignée supplémentaire (fi g. 3c/pos. 3) sur le logement au niveau du tube d'aspiration supérieur (fi g. 3c/pos. 2). Fixez la poignée supplémentaire dans la position souhaitée à l'aide de la vis (fi g. 3d/pos. 11) et de l'écrou-étoile (fi g. 3e/pos. 12). Veillez, lors de l'insertion de la vis, à l'introduire depuis le côté où la fi xation hexagonale (fi g. 3d/pos. A) est prévue à cet effet et. Desserrez l'écrou-étoile pour pouvoir adapter la position à tout moment. Veillez ensuite à une fi xation sûre.

FR

Tirez la douille (fi g. 3f/pos. A) comme illustré sur la fi g. 3f vers l'extrémité supérieure du tube de souffl age (fi g. 3f/pos. 8). Veillez à un enclenchement correct des deux côtés.

Le tube de souffl age ne doit plus être démonté après le premier montage.

5.2.1 Montage en mode de souffl age (fi g. 4a/4b)

Enfi chez le tube de souffl age (fi g. 4a/pos. 8) préparé au point 5.1 sur le logement (fi g. 4a/pos. A) au niveau du carter du moteur. Veillez à un enclenchement correct.

Attachez la ceinture de port (fi g. 4b/pos. 4) comme illustré sur la fi g. 4b au niveau du carter du moteur.

Le démontage doit être eff ectué dans l'ordre inverse. Pour démonter le tube de souffl age, appuyez sur le bouton (fi g. 4a/pos. B) et retirez le tube de souffl age.

5.2.2 Montage en mode d'aspiration (fig. 5a-5f)

Ouvrez la vis en étoile (fi g. 5a/pos. A) et ouvrez le recouvrement (fi g. 5a/pos. B). Accrochez le tube d'aspiration (fi g. 5b/pos. 2) préparé au point 5.1 au niveau du carter du moteur et enfi chez-le sur le carter du moteur comme illustré sur la fi g. 5b. Fixez-le maintenant à l'aide de la vis en étoile (fi g. 5c/pos. A).

Attachez la ceinture de port (fi g. 5d/pos. 4) comme illustré sur la fi g. 5d au niveau du carter du moteur.

Enfi chez le sac collecteur (fi g. 5e/pos. 7) sur le logement (fi g. 5e/pos. A) au niveau du carter du moteur. Veillez à un enclenchement correct. Fixez le sac collecteur comme illustré sur la fi g. 5f avec les deux crochets sur le tube d'aspiration.

Pour démonter le sac collecteur, appuyez sur le bouton (fi g. 5e/pos. B) et retirez le sac collecteur. Le reste du démontage doit être eff ectué dans l'ordre inverse.

Ne mettez l'appareil en service que lorsque vous avez entièrement terminé le montage. Avant chaque mise en service, contrôlez que le câble de raccordement de l'appareil ne montre pas de signes d'endommagement, celui-ci doit être uniquement utilisé en état impeccable.

Plusieurs interrupteurs de sécurité empêchent un fonctionnement dangereux de l'appareil. Pour cette raison, veillez à la bonne fixation des composants suivants,

FR

dans le cas contraire la mise en circuit de la machine n'est pas possible.

• En mode de soufflage : tube de soufflage (fig. 4a/pos. 8) et recouvrement (fig. 5a/pos. B).
• En mode d'aspiration : tube d'aspiration (fig. 5b/pos. 2) et sac collecteur (fig. 5e/pos. 7)

6. Commande

6.1 Déterminez la longueur de la cour-roie (fi g. 1)

Réglez la longueur de la courroie en bandoulière (4) de telle manière que le tube d'aspiration puisse être guidé juste au-dessus du sol. En outre, les rouleaux de guidage (9) sur l'extrémité inférieure du tube aspirateur servent à mieux guider le tube aspirateur au sol.

6.2 Raccordement et mise en circuit de l'appareil (fi g. 6a/6b)

L'appareil peut être branché sur toutes les prises de courant avec une protection minimale de 10 A (avec 230 V de courant alternatif). La prise de courant doit être sécurisée par un disjoncteur à courant de défaut (FI). Le courant de déclenchement doit être au maximum de 30 mA.

• Enfichez la fiche de contact de l'appareil dans le raccord du câble de raccordement de l'appareil (rallonge).
• Bloquez le câble de raccordement de l'appareil à la fixation pour câble présente sur l'appareil comme illustré (fig. 6a).
  • Pour la mise en marche, placez l'interrupteur marche/arrêt en position « I »
  • Pour la mise hors circuit, placez l'interrupteur marche/arrêt en position « 0 »

6.2.1 Utilisation de l'aspirateur-souffl eur en mode aspiration

Attention!

Risque de blessure!

Si le sac collecteur n'est pas fi xé pendant le fonctionnement en mode aspiration, cela peut entraîner des blessures par projection de pièces.

• Utilisez l'aspirateur à feuilles en mode aspiration uniquement lorsque le sac collecteur est monté correctement.
• Veillez à ce que le sac collecteur ne soit pas endommagé. Risque de détérioration !
• Nettoyez les orifi ces d'aération comme décrit au chapitre « Nettoyage ».

FR

• N'aspirez pas trop de feuilles à la fois, cela peut conduire à une obstruction du tube et de l'outil de broyage.
• Éliminez les bourrages comme décrit au chapitre « Élimination des bourrages ».

• N'aspirez aucun matériau dur ni humide.

• Détachez les feuilles collées au sol à l'aide d'un râteau avant d'utiliser l'aspirateur à feuilles.

• Tenez l'aspirateur à feuilles devant vous et poussez-le au-dessus du sol avec les roues de guidage.

6.2.2 Utilisation de l'aspirateur-souffl eur en mode souffl age

Attention!

Risque de blessure !

Si vous dirigez le jet d'air vers d'autres personnes, animaux ou objets (par ex. fenêtre), cela peut entraîner des blessures et dommages.

• Dirigez le courant d'air en l'éloignant de vous.
• Ne dirigez jamais le jet d'air vers d'autres personnes, animaux ou objets.

• Ne souffl ez aucun objet dur (p. ex. pierres ou branches).

• Tenez le tube de souffl age env. 10 cm au-dessus du sol.

• Marchez lentement en faisant osciller le tube de souffl age sur le côté par des mouvements contrôlés.

6.3 Vider le sac collecteur et le séparateur préalable (fi g. 1)

Videz le sac collecteur (7) à temps. Si le niveau de remplissage est important, la puissance d'aspiration diminue nettement.

Placez les déchets organiques sur un compost.

• Mettez l'appareil hors circuit et retirez la fiche de contact
• Ouvrez la fermeture éclair sur le sac collecteur (7) et secouez les déchets du sac.
  • Refermez le sac collecteur (7).

6.4 Régulation de vitesse de rotation (Fig. 6b)

L'appareil est doté d'un réglage de vitesse électronique. Pour ce faire, tournez le régulateur de vitesse de rotation (fi g. 6b/pos. 10) dans la position désirée. Faites fonctionner l'appareil uniquement à la vitesse nécessaire et ne le faites pas tourner à haut régime inutilement.

6.5 Élimination des bourrages

Les pièces mobiles continuent à tourner par inertie et peuvent provoquer des blessures si vous les touchez avant leur arrêt complet.

- Veuillez attendre que toutes les pièces mobiles soient complètement à l'arrêt !

Attention!

Risque de blessure!

Si vous supprimez les bourrages à mains nues, vous risquez de vous blesser.

- Portez des gants de protection

- Utilisez des outils adaptés (par ex. bâton en bois)

1. Vérifi ez que le tube n'est pas obstrué. Tapotez précautionneusement sur le tube d'aspiration supérieur et inférieur ou utilisez un bâton en bois pour supprimer les bourrages.

2. Enlevez le sac collecteur comme décrit au chapitre « Vider le sac collecteur »

3. Vérifi ez si l'orifi ce du carter du moteur est éventuellement obstrué. Éliminez le bourrage le cas échéant avec un bâton en bois.

4. Démontez le tube d'aspiration dans l'ordre inverse comme décrit au chapitre « Préparations ».

5. Vérifi ez si l'orifi ce du carter du moteur est éventuellement obstrué. Supprimez le bourrage avec un bâton en bois.

7. Remplacement de le câble d'alimentation réseau

Danger!

Si le câble d'alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afi n d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.

FR

• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
• Après la fin des travaux, retirez le sac collecteur, retournez-le et nettoyez-le à fond pour éviter que ne se forme des champignons et que des odeurs désagréables n'apparaissent.
  • Un sac collecteur fortement encrassé peut être nettoyé à l'eau et au savon.
• Si la fermeture éclair s'ouvre mal, frottez les dents de la fermeture éclair à l'aide de savon à sec.
• Nettoyez le tube d'aspiration / de soufflage en cas d'encrassement à l'aide d'une brosse.

Maintenance

• En cas de dérangements éventuels, faites contrôler l'appareil exclusivement par un(e) spécialiste dûment autorisé(e) et/ou par un atelier de service après-vente.
• Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

Stockage

Gardez l'appareil et ses accessoires dans un endroit sombre, sec, à l'abri du gel et inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Recouvrez l'appareil à l'aide d'un fi Im approprié ou d'une couverture afi n de le protéger de la poussière et de la saleté.

FR

Commande de pièces de rechange

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
- No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

Liste des pièces de rechange

Pos. (Bild 1/2)	Description N° pièce de rechange
1 Tube d'aspiration avant 34.333.40.01.001
2 Tube d'aspiration arrière 34.333.40.01.002
3 Poignée supplémentaire 34.333.40.01.003
4 Ceinture de port 34.333.40.01.004
7 Sac collecteur 34.333.40.01.007
8 Tube de souffl age 34.333.40.01.008
9 Roues 34.333.40.01.009

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Recherche d'erreurs

Dérangement Origine	Dépannage
L’appareil ne démarre pas	- Pas de tension réseau- Câble défectueux- Raccordement au moteur débranché	- Contrôler le raccordement au réseau et le fusible- Faire contrôler par le service après-vente et le cas échéant faire remplacer- Faire contrôler par le service après-vente et le cas échéant faire remettre en état.

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

11. Garantie

Nous fournissons une garantie de 3 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le délai de 3 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valoir de la garantie est un entretien en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 3 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l'interlocuteur du service après-vente compétent pour votre région ou l'adresse mentionnée ci-dessous.
