Type de produit	Convertisseur fibre industriel renforcé SC 100Base-FX monomode
Marque	TRENDnet
Modèle	TI-F10S30
Distance de transmission	30 km (18,6 miles)
Connecteur fibre	SC
Type de fibre	Monomode
Débit	100Base-FX (100 Mbps)
Alimentation électrique	12-60 V DC ou 18-36 V AC (bornier détachable)
Mode de fonctionnement	Convertisseur ou switch (sélectionnable par interrupteur DIP)
Fonctions spéciales	Link Fault Pass Through (LFP) activable/désactivable
Fixation	Rail DIN, murale ou sur bureau
Indicateurs	LED pour vérification des connexions
Conformité	EN 62368-1 (sécurité), EN 55011 Classe A (CEM), Directives basse tension et CEM
Contenu de l'emballage	Guide d'installation rapide, bornier détachable, fixation Rail DIN, plaques pour fixation murale
Fabricant	TRENDnet, Inc., Torrance, CA 90501 USA
Entretien et nettoyage	Aucun entretien particulier requis. Nettoyer avec un chiffon sec et non abrasif. Conserver à l'abri de l'humidité.
Sécurité	Couper le courant avant toute connexion. Respecter la tension indiquée (12-60 V DC ou 18-36 V AC). Respecter les polarités. Ne pas dépasser le courant maximal des câbles.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de panne, contacter le fabricant ou un service agréé.

FOIRE AUX QUESTIONS - TI-F10S30 TRENDNET

Quelle est la différence entre le mode convertisseur et le mode switch ?

Le mode convertisseur permet de convertir le signal fibre en cuivre (et vice-versa) de manière transparente. Le mode switch (par défaut) ajoute des fonctionnalités de commutation réseau, comme le filtrage des trames. La sélection se fait via l'interrupteur DIP 1.

Comment activer la fonction LFP (Link Fault Pass Through) ?

Placez l'interrupteur DIP 2 en position haute (ALLUMÉ) pour activer le LFP. Lorsque activé, si la liaison cuivre est perdue côté émetteur, la liaison fibre côté récepteur sera également déconnectée, ce qui permet de détecter les défauts de lien.

Quelle alimentation est nécessaire pour le TI-F10S30 ?

L'appareil fonctionne avec une tension de 12 à 60 V DC ou 18 à 36 V AC. Utilisez le bornier détachable fourni pour connecter l'alimentation (vendu séparément). Respectez les polarités indiquées.

Comment installer le convertisseur sur un rail DIN ?

Fixez le support de fixation rail DIN au convertisseur. Placez l'appareil face au rail, accrochez le support au-dessus du rail, puis faites pivoter le convertisseur vers le bas jusqu'à entendre un clic. Pour le retirer, appuyez vers le bas pour libérer le bas du rail.

Puis-je fixer l'appareil au mur ?

Oui, utilisez les plaques de fixation murale fournies. Fixez les plaques au convertisseur, puis installez l'appareil sur le mur à l'aide de vis adaptées (non fournies).

Quels câbles utiliser pour la connexion fibre ?

Utilisez un câble fibre monomode avec connecteurs SC. Pour le TI-F10S30, la distance maximale est de 30 km. Assurez-vous que la fibre est propre et que les connecteurs sont bien insérés.

Que faire si les LED ne s'allument pas après la mise sous tension ?

Vérifiez d'abord que l'alimentation est correctement connectée et que la tension est dans la plage spécifiée. Vérifiez les connexions fibre et cuivre. Si le problème persiste, contactez le support technique.

Le convertisseur prend-il en charge le 10/100 Mbps ?

Le TI-F10S30 est conçu pour le 100Base-FX (100 Mbps). Il ne prend pas en charge le 10 Mbps. Assurez-vous que votre équipement réseau est compatible 100 Mbps.

Quelles sont les conditions de sécurité à respecter lors de l'installation ?

Coupez toujours le courant avant de brancher ou débrancher des modules ou câbles. Utilisez une source d'alimentation avec la tension correcte (12-60 V DC ou 18-36 V AC). Ne dépassez pas le courant maximal indiqué sur les câbles pour éviter la surchauffe.

Où trouver le guide d'installation rapide ?

Le guide d'installation rapide est inclus dans l'emballage du produit. Vous pouvez également télécharger la notice complète au format PDF depuis le site du fabricant ou via le portail notice-facile.com.

MODE D'EMPLOI TI-F10S30 TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation du matériel
4. Informations supplémentaires

1. Avant de commencer

Contenu de l'emballage

• TI-F10SC/TI-F10S30
- Guide d'installation rapide
- Bornier détachable
- Fixation Rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique (TI-M6024)

2. Références rapides

3. Installation du matériel

Le convertisseur fibre peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

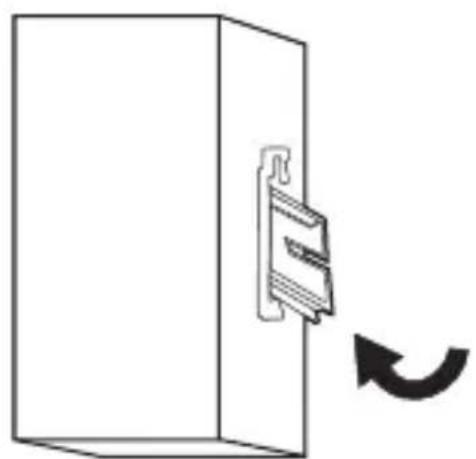

Instructions de fixation rail DIN

1. Fixez le support de fixation rail DIN au convertisseur fibre.

1. Installez le appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter le convertisseur fibre vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation du appareil

1. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

1. Fixez les plaques de fixation murale au convertisseur fibre.
2. Installez le appareil.

Consignes de sécurité

• Coupez le courant avant de brancher quelque module ou câble que ce soit. La tension électrique correcte exacte (12 – 60 V DC ou 18 – 36 V AC) est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS une tension supérieure à 12 – 60 V DC ou 18 – 36 V AC, comme précisé sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

Mise sous tension

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.
   Remarque: Respecter les polarités.
2. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

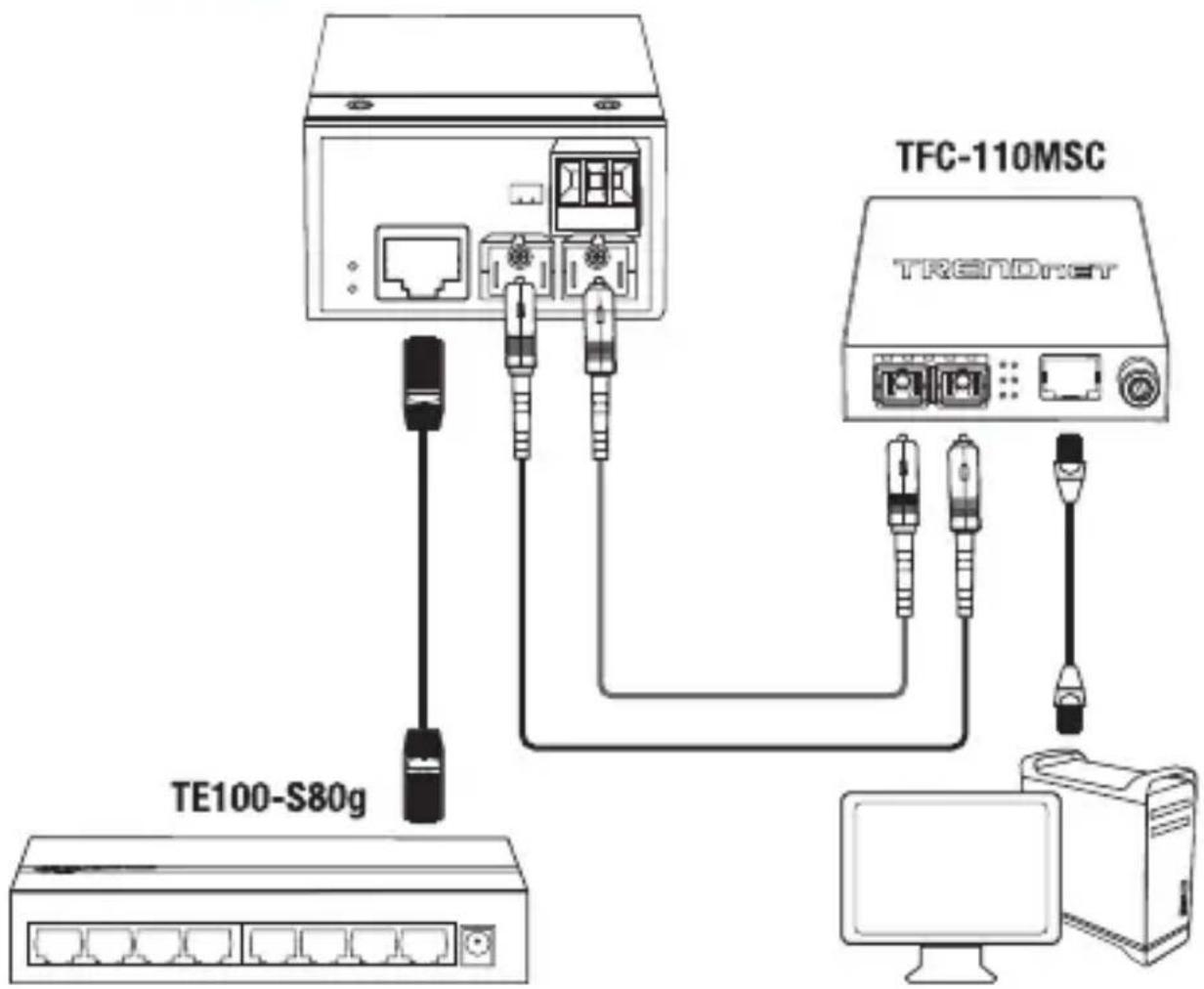

1. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

4. Informations supplémentaires

Interrupteur DIP

Dip 1	Allumé	Mode convertisseur
	Éteint	Mode switch (par défaut)
Dip 2	Allumé	Fonction LFP activée
	Éteint	Fonction LFP désactivée (par défaut)

Remarque: LFP signifie Link Fault Pass Through. Si le convertisseur de médias émetteur rencontre des pertes de lien TP, il stoppera la transmission. Le convertisseur fibre récepteur sera aussi déconnecté.

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Modèle: TI-F10SC / TI-F10S30

Nom du produit: Convertisseur fibre industriel renforcé SC 100Base-FX multimode (2 km, 1,2 mile)

Convertisseur fibre industriel renforcé SC 100Base-FX monomode (30 km, 18,6 miles)

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1: 2014

CEM EN 55011: 2009 + A1: 2010 Class A

Ce produit est conforme à la directives suivante.

Directives: Directive Basse Tension 2014/35/UE

Directive CEM 2014/30/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 27 Juillet, 2021

Nom: Sonny Su

Position: Vice-président de Technologie
