TI-F11SFP - Convertisseur audio/vidéo TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de médias industriel
Marque	TRENDnet
Modèle	TI-F11SFP
Catégorie	Convertisseur audio/vidéo (réseau)
Fonctions principales	Conversion 100/1000Base-T vers SFP fibre, support LFPT, mode convertisseur/switch, compatibilité PoE+ (selon modèle)
Interfaces	1 port Ethernet RJ45 10/100/1000 Mbps, 1 slot SFP 1 Gb/s
Tension d'alimentation	12-56 V DC ou 18-36 V AC (ou 48-56 V DC)
Consommation électrique	Environ 5 W (estimation)
Température de fonctionnement	-40°C à 75°C (estimation industrielle)
Dimensions (approx.)	95 x 70 x 25 mm
Poids (approx.)	200 g
Indice de protection	IP30 (estimation)
Montage	Sur bureau, mural ou rail DIN
Certifications	CE, RoHS (Directive 2014/30/UE, 2015/863/UE)
Contenu de l'emballage	Convertisseur, guide d'installation rapide, bornier détachable, fixation rail DIN, plaques de fixation murale
Garantie	3 ans (garantie standard TRENDnet)
Interrupteur DIP	1: LFPT (activé par défaut), 2: Mode (convertisseur par défaut) ou EEE (selon modèle)
Voyants lumineux	PWR (alimentation), Ethernet (liaison/activité), SFP (liaison/activité)
Sécurité	Couper l'alimentation avant intervention, respecter la tension indiquée sur le produit
Entretien	Nettoyer avec un chiffon sec, pas de solvants
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, réparation par un professionnel agréé
Informations générales	Fabriqué par TRENDnet, Inc., Torrance, CA, USA

FOIRE AUX QUESTIONS - TI-F11SFP TRENDNET

Comment brancher l'alimentation du TI-F11SFP ?

Connectez l'alimentation (vendue séparément) au bornier fourni en respectant les polarités. La tension doit être comprise entre 12-56 V DC ou 18-36 V AC. Branchez ensuite le bornier au convertisseur.

Comment installer le module SFP ?

Insérez délicatement le module SFP compatible 1 Gb/s dans le slot prévu jusqu'à ce qu'il s'enclenche. Connectez ensuite le câble fibre. Vérifiez que la LED SFP s'allume en vert fixe.

Que signifie le voyant PWR ?

Le voyant PWR est vert fixe lorsque l'alimentation est correctement connectée. S'il est éteint, vérifiez la source d'alimentation et les connexions.

Comment utiliser le commutateur DIP ?

Le commutateur DIP n°1 active ou désactive la fonction LFPT (Link Fault Pass Through). Le n°2 permet de choisir entre le mode Convertisseur (par défaut) et le mode Switch (selon modèle). Utilisez un petit tournevis pour changer la position.

Puis-je fixer le convertisseur sur un rail DIN ?

Oui, fixez le support de fixation rail DIN fourni à l'arrière du boîtier, puis accrochez-le sur le rail DIN. Faites pivoter l'appareil vers le bas jusqu'au clic de verrouillage.

Quelle est la distance maximale supportée par la fibre ?

Cela dépend du module SFP utilisé. Les modules SFP standard peuvent atteindre 10 km (monomode) ou 550 m (multimode). Consultez les spécifications de votre module.

Le convertisseur supporte-t-il le PoE ?

Le modèle TI-F11SFP de base ne supporte pas le PoE. Pour une version PoE+, référez-vous au modèle TI-PF11SFP ou TI-BF711SFP.

Comment nettoyer le TI-F11SFP ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de solvants ou de produits chimiques.

Que faire si la liaison Ethernet ne s'établit pas ?

Vérifiez que le câble Ethernet est bien connecté et que l'autre périphérique est allumé. Assurez-vous que le mode DIP est correct (mode convertisseur). Testez avec un autre câble ou port.

Où trouver le guide d'installation rapide ?

Le guide d'installation rapide est inclus dans l'emballage. Vous pouvez également le télécharger au format PDF sur le site de TRENDnet ou via la notice en ligne.

MODE D'EMPLOI TI-F11SFP TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation du matériel
4. Informations supplémentaires

15 Deutsch

Consignes de sécurité

• Coupez le courant avant de brancher / débrancher quelque module ou câble que ce soit. La tension électrique correcte exacte (12 - 56 V DC/18 - 36 V AC ou 48-56V DC) est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS une tension supérieure à 12 - 56 V DC/18 - 36 V AC ou 48-56V DC, comme précisé sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

1. Avant de commencer

Contenu de l'emballage

• TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP
• Guide d'installation rapide
- Bornier détachable
- Fixation rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique (TI-M6024/TI-S12048)

2. Références rapides

Remarque: Le convertisseur de média peut être différent que celui montré dans l'exemple.

3. Installation du matériel

- Le TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

Instructions de fixation rail DIN

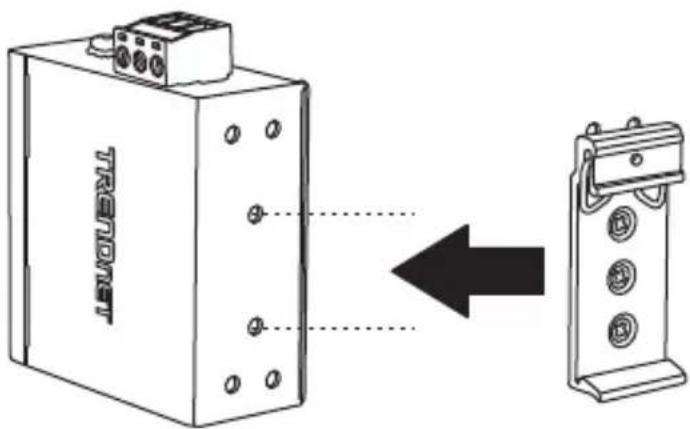

1. Fixez le support de fixation rail DIN au convertisseur média.

1. Installez l'appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter le convertisseur média vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation de l'appareil

1. Pour enlever l'appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

1. Fixez les plaques de fixation murale au convertisseur média.
2. Installez l'appareil.

Mise sous tension

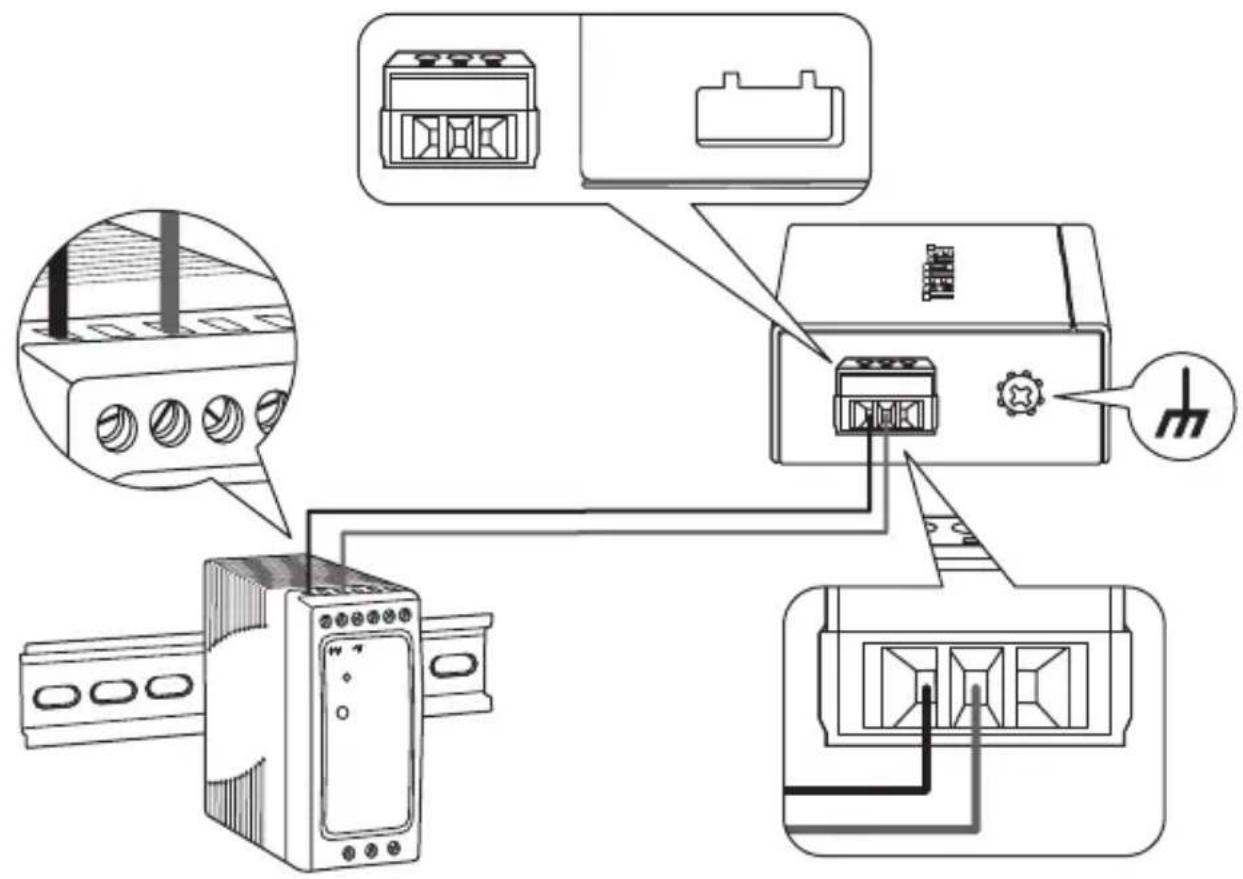

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

1. Connectez votre câble Ethernet, installez un module SFP et connectez un câble fibre au convertisseur de médias. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

4. Informations supplémentaires

Interrupteur Dip

TI-F11SFP

1: LFPT	Allumé: Enable LFPT (par défaut)
	Éteint: Désactiver LFPT
2: Mode	Allumé: Mode Convertisseur (par défaut)
	Éteint: Mode Switch

TI-F711SFP/TI-BF711SFP

1: LFPT	Allumé: Activer LFPT (par défaut)
	Éteint: Désactiver LFPT
2: EEE (Économie d'énergie)	Allumé: Activer EEE
	Éteint: Désactiver EEE (par défaut)

Voyants lumineux

TI-F11SFP/TI-F711SFP

LED	Statut	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune liaison n'est établie

TI-BF711SFP

LED	Status	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
PoE+	Vert fixe	PoE connecté
	Éteint	Pas de connexion PoE

Sicherheitshinweis

Nom et adresse du fabricant

TRENDnet, Inc.

Convertisseur de médias industriel 100/1000Base-T vers SFP

Convertisseur industriel de médias SFP+ 10G

Convertisseur industriel de médias SFP+ 10G vers PoE++ 10G

Convertisseur de média UPoE SFP vers Gigabit industriel

Convertisseur de média PoE+ SFP vers Gigabit industriel

Nom Commercial:

TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité

Ce produit est conforme à la directives suivante.

Déclaration:

Directive CEM 2014/30/UE

Directive RoHS 2015/863/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 12 février, 2025

Nom: Sonny Su

Position: Vice-président de Technologie
