Table des matières

Présentation 4

Caractéristiques ....4

Exemple de configuration du système .... 5

Préparatifs 7

Réglages de la région d'utilisation 7

Réglage en cas de connexion avec un câble à fibres optiques mono-mode seulement .... 7

Localisation et fonctions des pièces .... 8

Panneau avant ....8

Panneau arrière 11

Affichage d'état 13

Affichage de l'écran d'état 13

Écran d'affichage d'état 13

Menu de configuration.... 16

Modification des réglages d'éléments du menu ..... 16

Arborescence des menus .... 18

Liste des menus 20

Annexe 32

Remarques concernant l'utilisation 32

A propos de la distance de transmission .... 32

Messages d'erreur 32

Caractéristiques techniques ....32

Présentation

L'unité de commande de caméra (CCU - Camera Control Unit) HXCU-FB70 se connecte à l'adaptateur de caméra HD CA-FB70 qui est fixé à la caméra couleur HD HXC-D70 ou au caméscope à mémoire à semi-conducteurs

PMW-500/350/320. Elle permet le traitement du signal, offre une interface destinée aux dispositifs externes et alimente la caméra.

La CCU peut être combinée avec un panneau de télécommande série RCP-1000 (option) pour former un système de contrôle de caméra.

Caractéristiques

Transmission longue distance par câble à fibres optiques

• Pour connecter l'adaptateur de caméra HD CA-FB70 à la CCU, vous pouvez utiliser un câble à fibres optiques mono-mode ou un câble optique composite.
• Lorsque vous utilisez un câble optique composite pour alimenter l'adaptateur de caméra HD CA-FB70 et la caméra/le caméscope à partir de la CCU, la distance de raccordement peut atteindre 250 m (820 pieds) ^1) . Lorsque vous utilisez un câble à fibres optiques mono-mode et le secteur pour alimenter l'adaptateur de caméra HD CA-FB70 ainsi que la caméra/le caméscope, la distance de raccordement peut atteindre 10 km (32 800 pieds) ^1) .
• Alors que la CCU est raccordée à l'alimentation HXCE-FB70 à l'aide d'un câble à fibres optiques mono-mode (jusqu'à 10 km (32 800 pieds)), vous pouvez raccorder l'adaptateur de caméra HD CA-FB70 et l'alimentation HXCE-FB70 à l'alimentation au moyen d'un câble optique composite (jusqu'à 250 m (820 pieds)). L'adaptateur permet de configurer le système de caméra à votre propre environnement d'utilisation.
  1) La distance d'alimentation disponible varie selon la consommation totale des périphériques connectés, notamment de la caméra/du caméscope, de l'objectif ou d'un accessoire. Pour plus d'informations sur la distance disponible, reportez-vous à « A propos de la distance de transmission » à la page 32.

Panneau de télécommande facile d'utilisation

L'unité HXCU-FB70 dispose d'un panneau avant ergonomique entièrement fonctionnel qui inclut l'ajustement de base de l'image du moniteur.

Interface entrée/sortie multi-systèmes

L'unité HXCU-FB70 est équipée des connecteurs d'entrée et de sortie suivants pour gérer plusieurs configurations de système.

Sorties vidéo

• SDI (principale), 2 systèmes (sélectionnable HD/SD, audio intégré)
• SDI (moniteur), 2 systèmes (sélectionnable HD/SD, audio intégré, affichage superposé de caractères et de repères)

• HDMI 1), 1 système (moniteur)
- Analogique composite (VBS 2 systèmes, PIX 1 système)
- Analogique composante, 1 système (HD Y/Pb/Pr, HD R/G/B, SD Y/R-Y/B-Y, SD R/G/B sélectionnable 4 formats)
• S-VIDEO, 1 système
- Synchronisation, 1 système (sélectionnable HD/SD)
1) HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing, LLC.

Entrées vidéo

• Entrée de référence (sélection automatique HD/SD)
• Entrée de retour VBS, 2 systèmes
• Entrée de retour SDI, 2 systèmes
• Entrée de téléprompteur VBS, 1 système

Entrées/sorties audio

• Sortie audio, 2 systèmes (XLR 3 broches)
• Entrée/sortie casque intercom (XLR 5 broches)
• Entrée/sortie intercom système (D-sub 25 broches)
• Entrée/sortie intercom, 2 systèmes (sélectionnable PROD, ENG, 4W/RTS/CC)
• Entrée PGM (programme audio), 1 système

Autres entrées/sorties

• TRUNK (RS-232C, D-sub 9 broches)

• REMOTE (8 broches, rondes)

• LAN (RJ-45, 8 broches)

- Entrées/sorties D-sub 25 broches (partagées avec le connecteur d'entrée/sortie intercom système)

- Entrée de signalisation, 2 systèmes (R/G)

– Sortie signalisation, 2 systèmes (R/G)

- Sortie PREVIEW

Entrée du signal de synchronisation externe

La CCU peut être verrouillée sur un signal de synchronisation externe. Il est possible d'utiliser un signal de synchronisation HD à trois niveaux ou un signal de synchronisation SD (signal de référence, ou « black burst ») comme signal de synchronisation.

Down-converter à large bande intégré

Les signaux HD de la caméra peuvent être convertis en signaux de sortie SD SDI composante haute résolution à l'aide du down-converter à large bande. Le rapport d'aspect du signal de sortie peut être défini sur 4:3 (découpe des bords), 16:9 (compression) ou boîte à lettres.

Montable en rack

Il est possible d'installer la CCU dans un rack de 19 pouces conforme à la norme EIA. La hauteur de l'unité est 1,5U.

Exemple de configuration du système

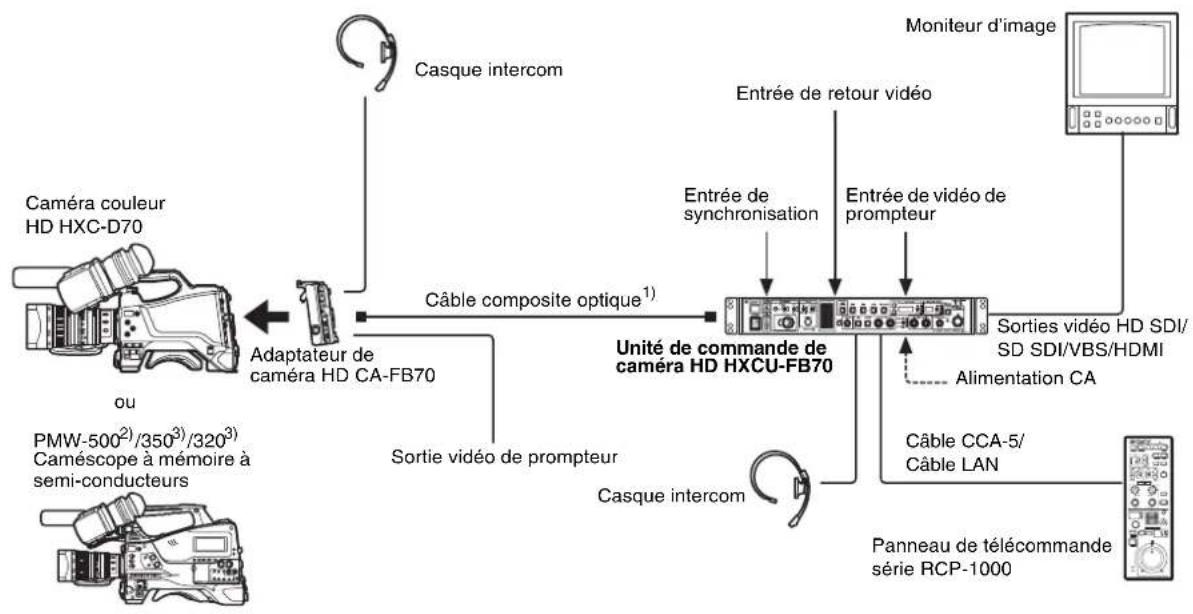

Connexion à l'aide d'un câble composite optique

1) La distance maximale de transmission est de 250 m (820 pieds) en cas d'utilisation du câble à fibres hybrides Sony CCFN-25/50/100.

2) Un CBK-HD02 en option avec entrée SDI/COMPOSITE et interface 50 broches est requis.

3) Un CBK-CE01 en option avec interface 50 broches et prolongateur numérique est requis.

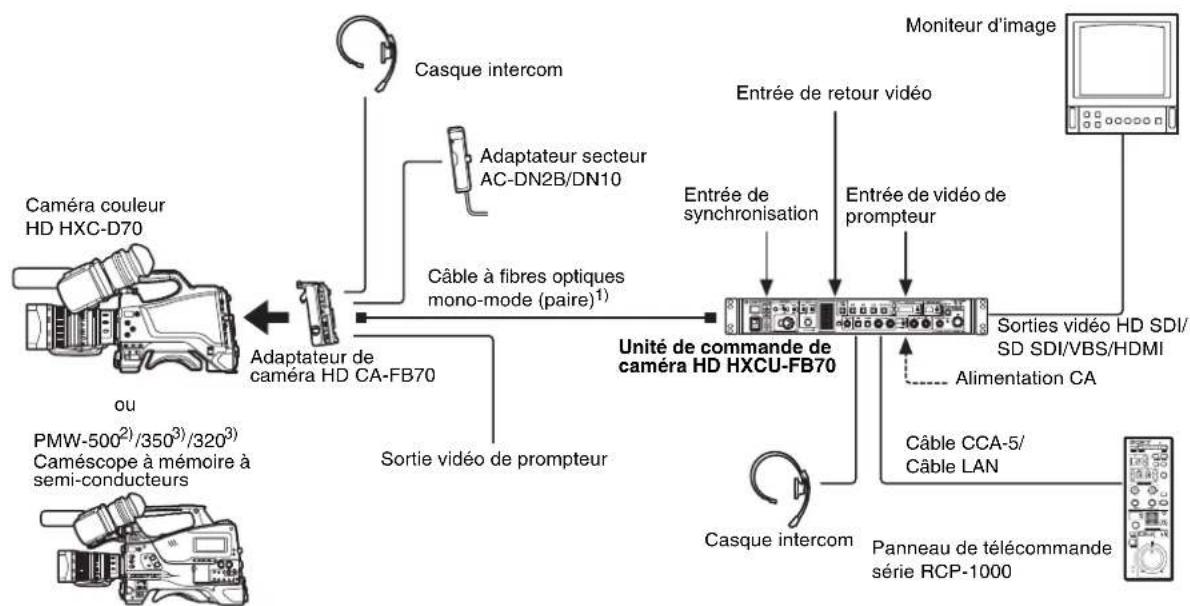

Connexion à l'aide d'un câble à fibres optiques mono-mode seulement

Pour plus d'informations sur le réglage, reportez-vous à « Réglage en cas de connexion avec un câble à fibres optiques mono-mode seulement » à la page 7.

^1) La distance maximale de transmission est de 10 km (32 800 pieds) en cas d'utilisation du câble à fibres optiques mono-mode ordinaire doté d'un connecteur LC.
2) Un CBK-HD02 en option avec entrée SDI/COMPOSITE et interface 50 broches est requis.
3) Un CBK-CE01 en option avec interface 50 broches et prolongateur numérique est requis.

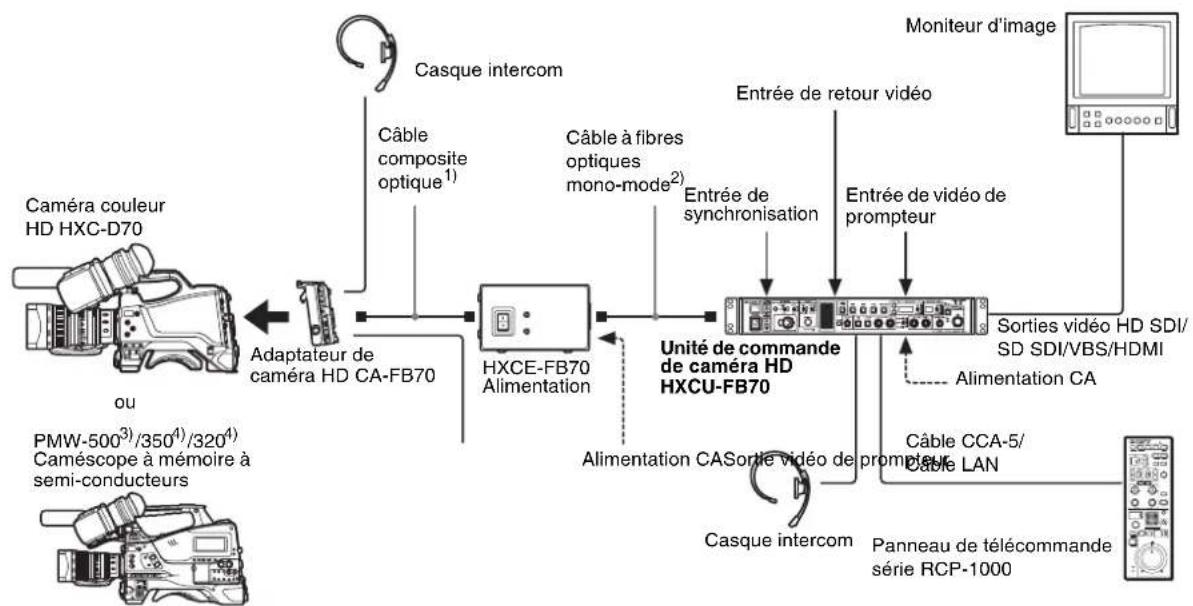

Connexion à l'aide de l'alimentation HXCE-FB70

1) La distance maximale de transmission est de 250 m (820 pieds) en cas d'utilisation du câble à fibres hybrides Sony CCFN-25/50/100

2) La distance maximale de transmission est de 10 km (32 800 pieds) en cas d'utilisation du câble à fibres optiques mono-mode ordinaire doté d'un connecteur LC.

3) Un CBK-HD02 en option avec entrée SDI/COMPOSITE et interface 50 broches est requis.

4) Un CBK-CE01 en option avec interface 50 broches et prolongateur numérique est requis.

Préparatifs

Réglages de la région d'utilisation

Avant d'utiliser le dispositif

Vous devez régler la région d'utilisation avant d'utiliser cette unité pour la première fois.

Réglage de la région

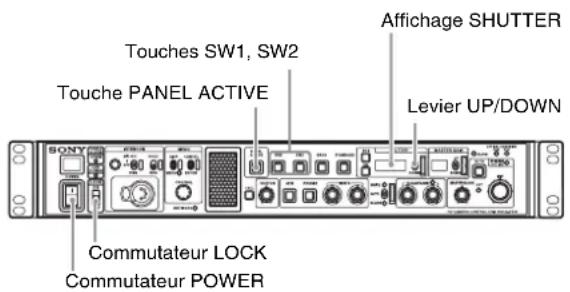

Affichage SHUTTER Touches SW1, SW2 Touche PANEL ACTIVE Levier UP/DOWN Commutateur LOCK Commutateur POWER

1 Mettez le dispositif sous tension.
2 Réglez le commutateur LOCK sur OFF et assurez-vous que la touche PANEL ACTIVE n'est pas allumée. Si la touche PANEL ACTIVE s'allume, appuyez dessus pour l'éteindre.
3 Maintenez les touches SW1 et SW2 enfoncées simultanément pendant plus de deux secondes. Le dispositif bascule sur le mode de réglage et des valeurs de réglage sélectionnables apparaissent sur l'affichage SHUTTER.
4 Relâchez les touches une fois le dispositif en mode de réglage.
5 Sélectionnez la région de votre choix à l'aide du levier UP/DOWN dans les cinq secondes suivant le basculement du dispositif en mode de réglage.

Réglages Régions
60, SNTSC (sauf Japon)	a)
60, NTSC (Japon)	b)
50, PAL	c)

a) Sortie du signal vidéo composite NTSC avec un décollement du noir (7,5 IRE). Fréquence de système : 59,94i

b) Sortie du signal vidéo composite NTSC sans décollement du noir. Fréquence de système : 59,94i

c) Sortie du signal vidéo composite PAL. Fréquence de système : 50i

Remarque

Le mode de réglage est désactivé, sauf si le réglage démarre dans les cinq secondes suivant le basculement du dispositif en mode de réglage. Reprenez l'étape 3 pour activer le mode de réglage.

« - - - - » apparaît sur l'affichage SHUTTER cinq secondes après le réglage. Les réglages de la région sont mémorisés et le dispositif bascule en mode normal.

Réglage en cas de connexion avec un câble à fibres optiques mono-mode seulement

Réglage LASER DIODE (sortie optique)

Si vous utilisez uniquement un câble à fibres optiques mono-mode pour raccorder l'adaptateur de caméra HD à cette unité, configurez le réglage de sortie optique sur l'unité.

Réglage LASER DIODE

1 Raccordez l'unité à l'adaptateur de caméra HD à l'aide d'un câble à fibres optiques mono-mode.
2 Réglez le commutateur POWER de cette unité sur ON.

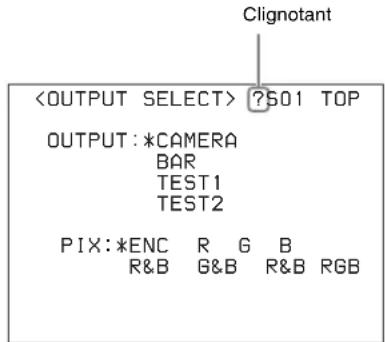

3 Affichez le menu. Pour plus d'informations sur le réglage du menu, reportez-vous à « Menu de configuration » à la page 16.
4 Réglez la sortie optique sur ON. Affichez la page

S01 du menu SYSTEM OPERATION, puis réglez LASER DIODE sur ON.

Remarques

• Ce réglage est superflu lorsque vous utilisez des câbles composites optiques.
• Dans le réglage d'usine par défaut, LASER DIODE est réglé sur OFF au démarrage de cette unité. Si vous souhaitez conserver le réglage LASER DIODE antérieur, dans le menu CCU CONFIGURATION, sélectionnez la page C12 et réglez LASER DIODE BACKUP sur ENABLE.
• Pour effectuer ce raccordement, utilisez un câble à fibres optiques mono-mode ordinaire doté d'un connecteur LC. Pour plus d'informations, contactez un représentant Sony.

Localisation et fonctions des pièces

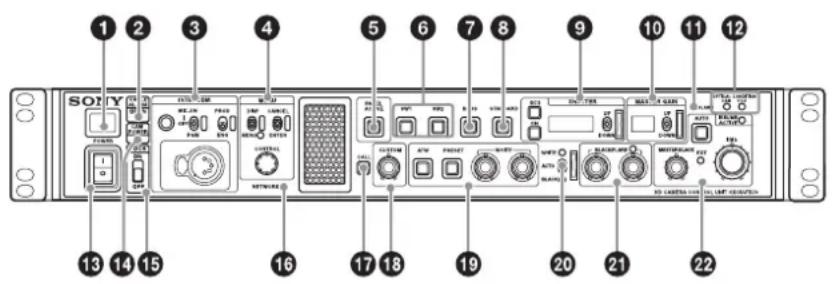

Panneau avant

1 2 3 4 5 6 7 8 9 10 11 12 SOTY 13 14 15 16 17 18 19 20 21 22

①Voyant de signalisation

S'allume en rouge pour indiquer la réception d'un signal de signalisation rouge (par exemple quand l'image de la caméra connectée à la CCU est en cours d'utilisation). Lorsque vous appuyez sur la touche CALL de la caméra ou du panneau de télécommande série RCP-1000, le voyant s'éteint s'il est allumé ou s'allume s'il est éteint.

S'allume en vert pour indiquer la réception d'un signal de signalisation vert.

Il est possible d'attacher ici la plaque numérotée fournie avec la CCU (voir l'illustration suivante).

②Indicateurs CABLE ALARM

OPEN : S'allume lorsque la caméra n'est pas raccordée (circuit ouvert) au connecteur CAMERA du panneau arrière via un câble à fibres optiques. Il clignote lorsqu'il y a un problème de transmission entre la caméra et la CCU.

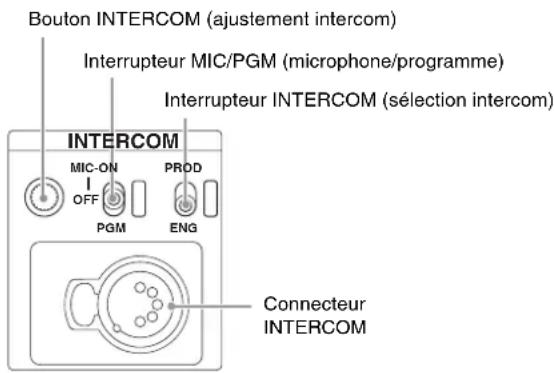

③Entrée/sortie audio INTERCOM et bloc de contrôle

Bouton INTERCOM (ajustement intercom) Interrupteur MIC/PGM (microphone/programme) Interrupteur INTERCOM (sélection intercom) INTERCOM MIC-ON OFF PGM PROD ENG Connecteur INTERCOM

- Bouton INTERCOM (ajustement intercom)

Ajuste le niveau audio du récepteur de l'intercom.

- Interrupteur MIC/PGM (microphone/programme)

ON : Active le microphone du casque.

OFF : Désactive le microphone du casque.

PGM : Sélectionne la sortie audio du programme. Dans ce mode, le bouton INTERCOM ajuste le niveau audio du programme du casque.

- Interrupteur INTERCOM (sélection intercom)

Sélectionne la source de connexion d'entrée/de sortie du signal intercom pour le connecteur INTERCOM sur le panneau avant.

PROD : Connecte la ligne du producteur.

ENG : Connecte la ligne de l'ingénieur.

- Connecteur INTERCOM (XLR, 5 broches)

Connecte le casque intercom.

Pour des informations sur l'attribution des broches, reportez-vous à « INTERCOM » à la section « Attribution des broches » à la page 34.

④Bloc de contrôle MENU

Levier et indicateur DISP/MENU (affichage/menu)

Levier CANCEL/ENTER MENU DISP CANCEL MENU ENTER CONTROL Bouton CONTROL

- Levier et indicateur DISP/MENU (affichage/menu)

Sélectionne l'affichage d'état ou l'affichage du menu de configuration. En mode de menu de configuration, l'indicateur s'allume.

• Levier CANCEL/ENTER

En mode de menu de configuration, le levier sert à annuler ou saisir les réglages.

- Bouton CONTROL (encodeur rotatif)

En mode d'écran d'état, ce bouton sert à changer la page affichée.

En mode de menu de configuration, il sert à déplacer le curseur sur une page et à changer les réglages du menu. Une

pression sur le bouton CONTROL exécute la même fonction que la position du levier CANCEL/ENTER sur ENTER.

⑤Touche PANEL ACTIVE

Active le panneau de contrôle pour commander la caméra raccordée à la CCU (état de panneau actif). Lorsque cette touche est allumée, l'indicateur IRIS/MB ACTIVE s'allume aussi simultanément. Lorsque la touche n'est pas allumée, le panneau est désactivé (état de panneau verrouillé) pour éviter toute opération accidentelle.

⑥ Touches SW1, SW2 (commutateur personnalisable 1, 2)

Contrôlent la fonction attribuée à chaque touche à la page du menu CCU CONFIGURATION. Le voyant de la touche s'allume/s'éteint quand la fonction attribuée est activée/désactivée.

Consultez « ASSIGNABLE/CUSTOM » dans à la page 27.

⑦Touche BARS (barres de couleur)

Active la sortie de signal des barres de couleur vers le moniteur connecté à la CCU (le voyant de la touche s'allume). Une nouvelle pression sur la touche restaure la sortie de signal précédente.

⑧Touche STANDARD

Enregistre les réglages de caméra actuels comme valeurs de données du fichier de référence dans la caméra (le voyant de la touche s'allume pendant quelques secondes). Quand la touche est allumée, une nouvelle pression sur la touche annule l'opération et restaure les valeurs de données précédentes.

⑨Bloc de contrôle SHUTTER

Commande les réglages d'obturation.

Touche ON

Touche ECS (balayage clair étendu) Affichage Levier UP/DOWN ECS SHUTTER UP ON DOWN

- Touche ON

Active/désactive la fonction normale d'obturateur ou la fonction de balayage clair étendu (le voyant de la touche s'allume/s'éteint).

- Touche ECS (balayage clair étendu)

Active/désactive la fonction de balayage clair étendu (le voyant de la touche s'allume/s'éteint).

- Affichage

Lorsque la touche ECS est allumée : affiche la fréquence de balayage clair.

Lorsque la touche ECS n'est pas allumée : affiche la vitesse d'obturation.

- Levier UP/DOWN

Lorsque la touche ECS est allumée : ajuste la fréquence de balayage clair. UP augmente la fréquence, et DOWN la réduit. Lorsque la touche ECS n'est pas allumée : ajuste la vitesse d'obturation. UP augmente la vitesse d'obturation, et DOWN la réduit.

Si vous maintenez le levier UP ou DOWN, le réglage avance dans ce sens.

⑩Bloc de contrôle MASTER GAIN

Commande le gain du signal de sortie vidéo en réponse à l'éclairage du sujet.

Affichage

Levier UP/DOWN MASTER GAIN UP DOWN

- Affichage

Affiche le réglage de gain du signal de sortie vidéo (unités en dB).

- Levier UP/DOWN

Ajuste le réglage de gain du signal de sortie vidéo (unités en dB).

UP augmente le gain, et DOWN le réduit.

Si vous maintenez le levier UP ou DOWN, le réglage avance dans ce sens.

⑪Indicateur ALARM

S'allume en rouge pour signaler une erreur dans la CCU ou le système de caméra.

⑫Indicateur OPTICAL CONDITION CAM/CCU (réception optique)

L'indicateur CAM affiche l'état de réception de l'adaptateur de caméra raccordé, et l'indicateur CCU affiche l'état de réception de l'unité.

Vert : Le niveau de réception est bon.

Orange : Le niveau de réception est faible.

Rouge : Le niveau de réception est extrêmement faible.

Eteint : Une erreur de transmission s'est produite.

13 Commutateur POWER

Met le système complet sous et hors tension, y compris la CCU, la caméra et le panneau de télécommande série RCP-1000 raccordé au connecteur REMOTE du panneau arrière. Une pression sur le côté « I » met le système de caméra sous tension, et une pression sur le côté « O » le met hors tension.

14 Indicateur CAM POWER

S'allume lorsqu'une alimentation est fournie à la caméra.

15 Commutateur LOCK

Verrouille les touches du panneau avant. Sélectionnez les touches que vous souhaitez verrouiller à la page du menu CCU CONFIGURATION.

Consultez « (LOCK TARGET) » dans à la page 30.

16 Indicateur NETWORK

Affiche l'état de connexion du système de réseau.

Allumé : Indique qu'un appareil de contrôle externe (panneau de télécommande série RCP-1000 ou un autre dispositif) est connecté.

Clignote : Signale un problème de connexion avec l'appareil de contrôle externe (panneau de télécommande série RCP-1000 ou un autre dispositif).

Éteint : Signale qu'un câble LAN n'est pas raccordé ou que les paramètres de connexion de système ne sont pas définis.

Consultez « Diagnostics de réseau » à la page 14 et Menu NETWORK SETTINGS à la page 30.

⑰Touche CALL

Envoie un signal d'appel vers la caméra connectée à la CCU et vers tout contrôleur externe (comme le panneau de télécommande série RCP-1000).

La touche CALL sert communément à contacter l'opérateur de la caméra ou les opérateurs de l'appareil de contrôle externe sur l'intercom.

18 Bouton CUSTOM (volume personnalisé)

Contrôle la fonction attribuée au bouton à la page du menu CCU CONFIGURATION. Tournez le bouton pour ajuster la fonction attribuée.

Consultez « VOLUME » dans à la page 28 et « CUSTOM » dans à la page 29.

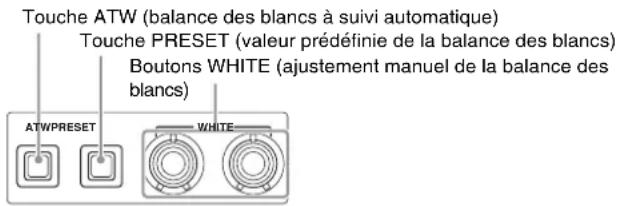

⑲Bloc de contrôle pour l'ajustement de la balance des blancs

Touche ATW (balance des blancs à suivi automatique) Touche PRESET (valeur prédéfinie de la balance des blancs) Boutons WHITE (ajustement manuel de la balance des blancs)

- Touche ATW (balance des blancs à suivi automatique)

La balance des blancs est automatiquement ajustée en fonction des conditions d'éclairage tant que cette touche est activée et allumée.

- Touche PRESET (valeur prédéfinie de la balance des blancs)

La balance des blancs est automatiquement ajustée à une valeur prédéfinie de température de couleur de 3200K tant que cette touche est activée et allumée.

- Boutons WHITE (ajustement manuel de la balance des blancs)

Servent à ajuster manuellement la balance des blancs. Le bouton gauche ajuste le coefficient R, et le bouton droit ajuste le coefficient B.

L'ajustement peut être défini sur le mode de valeur relative ou absolue à la page du menu CCU CONFIGURATION. La valeur par défaut est le mode de valeur relative.

Consultez « R/B WHITE » dans à la page 28 et « R/B WHITE » dans à la page 29.

Remarque

Lorsque la touche ATW est allumée, les boutons WHITE sont désactivés.

20Levier AUTO WHITE/BLACK (ajustement automatique de la balance des blancs/noirs)

Lance la fonction d'ajustement automatique de la balance des blancs ou des noirs.

WHITE ajuste automatiquement la balance des blancs et BLACK ajuste automatiquement la balance des noirs.

② Boutons et indicateur BLACK/FLARE (ajustement manuel de la balance des noirs/de lumière parasite)

Servent à ajuster manuellement la balance des noirs et la lumière parasite. Lorsque l'indicateur n'est pas allumé, les boutons servent à ajuster la balance des noirs. Lorsque l'indicateur est allumé, les boutons servent à ajuster la lumière parasite. Le bouton gauche ajuste le coefficient R, et le bouton droit ajuste le coefficient B.

Le mode d'opération de l'indicateur (fonction d'activation/de désactivation) peut être défini sur la page du menu CCU CONFIGURATION.

L'ajustement peut être défini sur l'ajustement de la balance des noirs ou de lumière parasite dans le mode de valeur relative ou absolue à la page du menu CCU CONFIGURATION. La valeur par défaut est l'ajustement de la balance des noirs dans le mode de valeur relative.

Consultez « R/B BLACK » dans à la page 28 et « R/B BLACK » dans à la page 29.

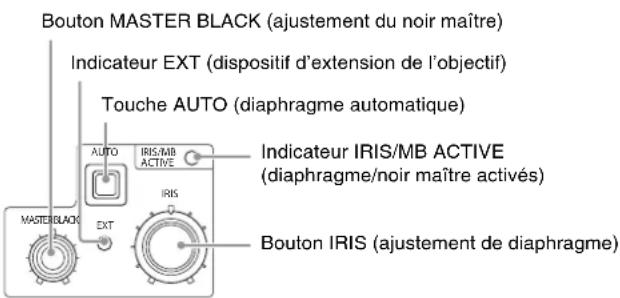

22Bloc de contrôle pour l'ajustement IRIS/MASTER BLACK

Bouton MASTER BLACK (ajustement du noir maître) Indicateur EXT (dispositif d'extension de l'objectif) Touche AUTO (diaphragme automatique) AUTO IRIS/MB ACTIVE INDATEUR IRIS/MB ACTIVE (diaphragme/noir maître activés) IRIS EXT Bouton IRIS (ajustement de diaphragme)

- Bouton MASTER BLACK (ajustement du noir maître) Ajuste manuellement le noir maître.

L'ajustement peut être défini sur le mode de valeur relative ou absolue à la page du menu CCU CONFIGURATION. La valeur par défaut est le mode de valeur relative.

Consultez « M BLACK » dans à la page 28 et « M BLACK » dans à la page 29.

- Indicateur EXT (dispositif d'extension de l'objectif)

S'allume pour signaler que le dispositif d'extension de l'objectif est en cours d'utilisation sur la caméra.

- Touche AUTO (diaphragme automatique)

Active/désactive la fonction d'ajustement du diaphragme automatique de l'objectif (le voyant de la touche s'allume/s'éteint). Le diaphragme est automatiquement ajusté en fonction du niveau de lumière d'entrée.

Lorsque la touche n'est pas allumée, le diaphragme est ajusté manuellement.

- Indicateur IRIS/MB ACTIVE (diaphragme/noir maître activés)

Indique, lorsqu'il est allumé, que les commandes du diaphragme et du noir maître sont actives (en état de panneau actif défini par la touche PANEL ACTIVE). Lorsque l'indicateur est allumé, le diaphragme et le noir maître peuvent être ajustés depuis la CCU.

Remarque

L'indicateur n'est pas allumé lorsque les commandes du diaphragme et du noir maître du panneau de télécommande série RCP-1000 sont actives.

- Bouton IRIS (ajustement de diaphragme)

Lorsque la touche AUTO n'est pas allumée : Ajuste manuellement le diaphragme de l'objectif.

Lorsque la touche AUTO est allumée : Ajuste précisément la valeur de diaphragme ajustée automatiquement.

L'ajustement peut être défini sur le mode de valeur relative ou absolue à la page du menu CCU CONFIGURATION. La valeur par défaut est le mode de valeur absolue.

Consultez « IRIS » dans à la page 28 et « IRIS » dans à la page 29.

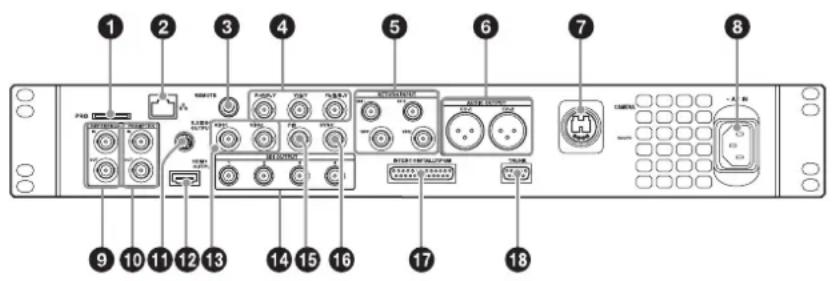

Panneau arrière

①Fente pour « Memory Stick »

À des fins de maintenance uniquement.

② Rise LAN (RJ-45, 8 broches)

Se connecte à un concentrateur LAN (10BASE-T/100BASE-TX), lors de l'utilisation d'une connexion en réseau, via un câble LAN (type blindé, catégorie 5 ou supérieure).

ATTENTION

Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive à ce port. Suivez les instructions pour ce port.

③Connecteur REMOTE (8 broches)

Transmet et reçoit des signaux de contrôle du panneau de télécommande série RCP-1000 via un câble CCA-5 (option). Ce connecteur fournit l'alimentation lorsqu'il est connecté à un panneau de télécommande série RCP-1000.

④ Connecteurs Pr/R/R-Y, Y/G/Y, Pb/B/B-Y (signaux composante) (type BNC)

Émet les signaux de composante HD, les signaux de composante SD, les signaux HD RGB ou les signaux SD RGB depuis les connecteurs correspondants.

⑤Connecteurs RETURN INPUT SDI1, SDI2, VBS1, VBS2 (retour vidéo VBS/SDI) (type BNC)

Entrée des signaux vidéo de retour VBS (2 systèmes), signaux vidéo de retour HD SDI ou SD SDI (2 systèmes).

⑥Connecteurs AUDIO OUTPUT CH-1, CH-2 (XLR 3 broches)

Émet les signaux audio des connecteurs AUDIO 1 IN et AUDIO 2 IN de la caméra.

⑦Connecteur CAMERA (connecteur à fibres optiques)

Connecte la CCU à l'adaptateur de caméra HD CA-FB70 à l'aide d'un câble optique composite. Lorsque vous établissez la connexion au moyen d'un câble composite optique, il est possible de transmettre l'alimentation, tous les signaux de la caméra comme le signal de commande, le signal vidéo et les signaux audio. Quand vous établissez la connexion à l'aide de câbles à fibres optiques mono-mode uniquement, tous les

signaux (à l'exception de l'alimentation) peuvent être transmis par une paire de câbles à fibres optiques mono-mode.

Pour des informations sur l'attribution des broches, reportez-vous à « CAMERA » à la section « Attribution des broches » à la page 35.

Remarque

Des erreurs de transmission sont possibles si les terminaisons du câble à fibres optiques mono-mode ou du câble composite optique sont contaminées par de la poussière, par exemple. Lorsque le câble n'est pas utilisé, veillez à replacer le bouchon fourni par-dessus la terminaison.

ATTENTION

Le connecteur CAMERA n'est pas un circuit LPS (Limited Power Source). Ce connecteur est raccordé au CA-FB70.

⑧Connecteur de l'entrée d'alimentation CA

Se raccorde à l'alimentation CA au moyen du cordon d'alimentation déterminé (option). Une fixation de fiche (option) peut être utilisée pour bien fixer le cordon d'alimentation à la CCU.

⑨Connecteurs REFERENCE (entrée de référence) (type BNC)

IN : Permettent l'entrée d'un signal de synchronisation HD à trois niveaux ou d'un signal de synchronisation SD de référence (signal « black burst ») pour une synchronisation externe.

OUT : Le signal d'entrée est émis tel quel depuis l'autre connecteur (sortie en boucle). Si la sortie en boucle n'est pas utilisée, elle est automatiquement connectée à un terminateur 75 Ω.

⑩Connecteurs PROMPTER (entrée de téléprompteur) (type BNC)

IN : Permet l'entrée du signal VBS pour le téléprompteur.

OUT : Le signal d'entrée est émis tel quel depuis l'autre connecteur (sortie en boucle). Si la sortie en boucle n'est pas utilisée, elle est automatiquement connectée à un terminateur 75 Ω.

⑪Connecteur S-VIDEO OUTPUT (4 broches)

Émet le signal S-VIDEO.

⑫Connecteur HDMI OUTPUT (19 broches)

Émet le signal HDMI pour moniteur vidéo compatible avec l'entrée HDMI.

Remarques

• Lors du raccordement d'un téléviseur domestique avec l'entrée HDMI, désactivez sa fonction haute résolution afin d'éviter les artefacts d'image.
• Utilisez un câble HDMI haut débit Sony dont l'emballage présente les logos du type de câble.

⑬Connecteurs VBS 1, 2 (retour vidéo VBS 1, 2) (type BNC)

Émettent (2 systèmes) les signaux de caméra en format de signal composite.

14 Connecteurs SDI OUTPUT 1 à 4 (type BNC)

Émettent les signaux de caméra en format de signal HD SDI ou SD SDI.

Les connecteurs SDI OUTPUT 3 et SDI OUTPUT 4 peuvent également émettre des signaux avec un affichage superposé de caractères et de repères.

15Connecteur PIX (sortie de moniteur d'image) (type BNC)

Émet un signal vidéo pour un moniteur d'image. Il peut également émettre un signal avec un affichage superposé de caractères.

16 Connecteur SYNC (sortie de signal de synchronisation)

Émet un signal de synchronisation pour le raccordement au connecteur d'entrée de signal de synchronisation d'un moniteur de forme d'onde ou d'un moniteur d'image.

⑰Connecteur INTERCOM/TALLY/PGM (intercom/signalisation/programme audio) (D-sub 25 broches)

Transmet et reçoit les signaux intercom, de signalisation et de programme audio. Il se raccorde au connecteur intercom/signalisation/programme audio du système intercom.

Pour des informations sur l'attribution des broches, reportez-vous à « INTERCOM/TALLY/PGM » à la section « Attribution des broches » à la page 34.

Remarque

Selon les réglages PGM MIX LEVEL de la caméra, le signal PGM risque de perturber la sortie INTERCOM. Réduisez les réglages PGM MIX LEVEL afin de diminuer l'interférence du signal.

18 Connecteur TRUNK (D-sub 9 broches, norme RS-232C)

Se raccorde à un dispositif externe pour offrir un chemin de communication par l'intermédiaire de la CCU entre ce dispositif et un autre dispositif externe raccordé au connecteur TRUNK de la caméra.

Pour des informations sur l'attribution des broches, reportez-vous à « TRUNK » à la section « Attribution des broches » à la page 35.

Affichage d'état

Il est possible de surveiller l'état du système CCU à l'aide d'un moniteur d'image connecté à la sortie PIX.

Pour plus d'informations sur la surveillance et la modification des réglages, consultez « Menu de configuration » à la page 16.

Affichage de l'écran d'état

L'écran d'état est contrôlé à l'aide du bouton et des leviers du bloc de contrôle MENU sur le panneau avant.

Levier et indicateur DISP/MENU

MENU DISPCANCEL MENUENTER CONTROL Bouton CONTROL

Pour afficher l'écran d'état

Placez le levier DISP/MENU en position DISP.

La page d'état la plus récemment visualisée apparaît (lors de la première mise sous tension, la page des réglages de la caméra s'affiche).

Tournez le bouton CONTROL pour modifier la page affichée.

Pour quitter l'affichage de l'écran d'état

En mode d'affichage de l'écran d'état, placez le levier DISP/MENU en position DISP.

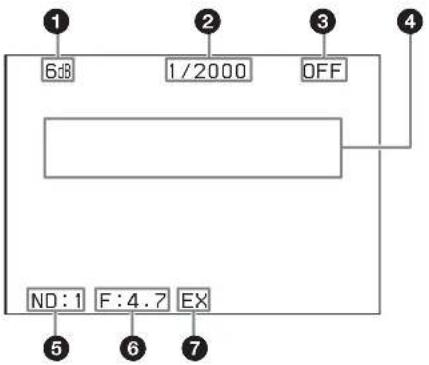

Écran d'affichage d'état

Les informations suivantes s'affichent sur l'écran d'affichage d'état.

• Réglages de caméra
• État du système
  • Diagnostics de matériel de la CCU
  • Diagnostics du système de caméra
  • Diagnostics de réseau
  • Diagnostics de carte AT de la CCU
  • Diagnostics de carte DPR de la CCU
  • Diagnostics du panneau avant
  • Diagnostics du matériel de caméra
• Informations de version ROM pour les composantes principales

Réglages de caméra

Page 1

1 6dB 2 1/2000 3 OFF 4 NO:1 F:4.7 EX 5 6 7

①Valeur Master gain

Gain de signal de sortie vidéo (unités en dB)

②Vitesse d'obturation/Fréquence de balayage clair

Valeur de vitesse d'obturation. Lorsque la fonction ECS est activée, la fréquence de balayage clair s'affiche.

③Obturateur/ECS

Indicateur d'activation/de désactivation de l'obturateur/ECS

④Zone d'informations de contrôle automatique de caméra

Haut : Affiche la catégorie de configuration automatique et l'état d'exécution

Bas : Affiche l'élément d'exécution

⑤Filtre ND

Sélection actuelle de filtre ND

⑥ Valeur F-stop

Valeur F-stop d'objectif (valeur du diaphragme)

⑦EX (dispositif d'extension de l'objectif)

Indicateur du dispositif d'extension de l'objectif

Remarques

• Les éléments désactivés à l'aide des réglages de la page du menu CCU CONFIGURATION ne sont pas affichés.
• Une marque « - » s'affiche pour chaque élément quand une caméra n'est pas raccordée.

Page 2

6dB	1/2000	OFF
White		Black
R: 0		R: 0
G: 0		G: 0
B: 0		B: 0
		M: 0
BLK γ		Flare
: 0		R: 0
DTL		G: 0
: 0		B: 0
ND:1 F:4.7 EX

White : Valeur R/G/B de la balance des blancs

Black : Valeur R/G/B/Master de la balance des noirs

BLK γ : Valeur gamma du noir

Flare : Valeur R/G/B de la balance de lumière parasite

DTL : Niveau de détail

Remarque

Les éléments du bord du bas sont identiques pour les pages 1 et 2.

État du système

Le nom du modèle de caméra et le format du signal s'affichent en haut de la page (une marque « - » s'affiche quand une caméra n'est pas raccordée).

Reference : Format du signal de référence et état de verrouillage

SDI-1/2 : Réglage de format de sortie du connecteur SDI OUTPUT 1/2

SDI-3/4 : Réglage de format de sortie du connecteur SDI OUTPUT 3/4

Component : Réglage de format de sortie du connecteur de signal composante

Return-1 : Réglage du canal de retour de Return 1

Return-2 : Réglage du canal de retour de Return 2

Return-3 : Réglage du canal de retour de Return 3

Return-4 : Réglage du canal de retour de Return 4

Diagnostics de matériel de la CCU

*Diagnosis* 2/13 DPR :OK AT :OK Front Panel : OK

La catégorie de configuration automatique de la caméra, l'élément et l'état de configuration correspondants s'affichent en haut de la page.

DPR : État de la carte DPR

AT: État de la carte AT

Front Panel : État du panneau avant

Diagnostics du système de caméra

Page 1

*System Diag 1/3* 3/13

Optical Condition

CAMERA OK

CCU OK

Fan Power OK

Timer OH

CCU Power OK

SerialNo 00000000

CAMERA : État de réception du voyant de la caméra

CCU : État de réception du voyant de la CCU

Fan Power : État du ventilateur de l'alimentation de la CCU

Timer : Temps écoulé depuis la mise sous tension

CCU Power : État de l'alimentation de la CCU

SerialNo : Numéro de série de la CCU

Page 2

CAMERA Cable : État de connexion du câble de caméra

CAMERA Data : État de transmission des données de caméra

CAMERA Power : État de l'alimentation de caméra

REMOTE Cable : État de connexion du câble du dispositif distant

REMOTE Data : État de transmission des données du dispositif distant

REMOTE Power : État de l'alimentation du dispositif distant

Page 3

*System Diag 3/3* 5/13
Intercom
CCU FRONT	ENG
	PGM
CAMERA	ENG
	MIC ON
CAM MIC Gain
CH1(FRONT)	60dB
CH2(REAR)	60dB

Intercom CCU FRONT : Sélection d'intercom CCU

Intercom CAMERA : Sélection de canal d'intercom caméra et état du microphone

CAM MIC Gain CH1 (FRONT) : Gain d'amplificateur pour un microphone raccordé au connecteur AUDIO 1 IN de la caméra

CAM MIC Gain CH2 (REAR) : Gain d'amplificateur pour un microphone raccordé au connecteur AUDIO 2 IN de la caméra

Diagnostics de réseau

Page 1

MacAddress : Adresse MAC stockée dans l'EEPROM de la CCU

Auto Negotiation : Réglage de négociation automatique

Connection Speed : Réglage de vitesse de connexion

Duplex Mode : Réglage de méthode de communication

Link Status : État de connexion du réseau

Page 2

CNS Mode : Réglage de mode des connecteurs REMOTE et LAN

CCU No.: Réglage de numéro de la CCU

Page 3

IP Address : Réglage d'adresse IP de la CCU

Subnet Mask : Réglage de masque de sous-réseau de la CCU

Default Gateway : Réglage de passerelle par défaut de la CCU

Diagnostics de carte AT de la CCU

*AT Dias* 9/13

Reference :HD

PLD Status :OK

AT :1.00

AT POWER:OK

Reference : Réglage du signal de référence

PLD Status : État PLD

PLD AT : Version AT-PLD

AT POWER : État de l'alimentation de la carte AT

Diagnostics de carte DPR de la CCU

*DPR Dias* 10/13

HD CB :BAR 16:9(100%)

SD CB :SMPTE

HDMI Firmware:1.00

PLD Status:OK

DE-MUX:1.00

SY :1.00

POST :1.00

HDMI :1.00

IIC :OK

DPR POWER:OK

HD CB : Réglage de barre de couleur HD

SD CB : Réglage de barre de couleur SD

HDMI Firmware : Version du microcode HDMI

PLD Status : État PLD

PLD DE-MUX : Version DEMUX-PLD

PLD SY : Version SY-PLD

PLD POST : Version POST-PLD

PLD HDMI : Version HDMI-PLD

IIC : État de contrôle du bus IIC

DPR POWER : État de l'alimentation de la carte DPR

Diagnostics du panneau avant

Assignable/Custom SW1 : Fonction attribuée à la touche SW1

Assignable/Custom SW2 : Fonction attribuée à la touche SW2

Assignable/Custom VOLUME : Fonction attribuée au bouton CUSTOM

SW Bright : Réglage de luminosité des voyants LED de touches

IIC : État de contrôle du bus IIC

Diagnostics du matériel de caméra

*CAMERA Diag* 12/13ALL BOARD OK

Affiche l'état du matériel de caméra.

Informations de version ROM

*ROM Version* 13/13
CAMERA	HXC-D70
	1.00	11.08.01
CCU	HXCU-FB70
	1.00	12.11.01

CAMERA : Nom du modèle et version ROM de caméra CCU : Nom du modèle et version ROM de la CCU

Menu de configuration

Il est possible de vérifier et de modifier les réglages du système CCU et des périphériques à l'aide d'un moniteur d'image connecté à la sortie PIX.

Modification des réglages d'éléments du menu

L'écran de menu est contrôlé à l'aide du bouton et des leviers du bloc de contrôle MENU sur le panneau avant. Le réglage du levier CANCEL/ENTER sur la position ENTER et la pression sur le bouton CONTROL donnent le même résultat.

Levier et indicateur DISP/MENU

Levier CANCEL/ENTER MENU DISP CANCEL MENUMETER CONTROL Bouton CONTROL

Pour afficher une page de menu

Placez le levier DISP/MENU en position MENU. Lors de la première mise sous tension, la page CCU MENU s'affiche.

Pour afficher la page CCU MENU

En mode d'affichage de menu, tournez le bouton CONTROL pour placer la flèche (→) sur TOP dans le coin supérieur droit de la page de menu, puis appuyez sur le bouton CONTROL. CCU MENU apparaît et affiche la configuration de menu.

** CCU MENU **

→SYSTEM OPERATIONCCU CONFIGURATIONNETWORK SETTINGS

Nom du menu Description
SYSTEM OPERATION Réglages	de format du signal d'entrée/de sortie et réglages relatifs au système
CCU CONFIGURATION Réglages	de configuration de la CCU
NETWORK SETTINGS Réglages	relatifs au réseau

Pour sélectionner un élément dans CCU MENU

Tournez le bouton CONTROL pour déplacer la flèche (→) vers le haut/bas pour l'élément souhaité, puis appuyez sur le bouton CONTROL.

La page récemment visualisée dans le menu sélectionné s'affiche.

Pour modifier la page affichée

1 Tournez le bouton CONTROL pour déplacer la flèche (→) jusqu'au numéro de page, puis appuyez sur le bouton CONTROL.

La flèche (→) se change en point d'interrogation (?) clignotant.

?$01 TOP OUTPUT: *CAMERA BAR TEST1 TEST2 PIX: *ENC R G B R&B G&B R&B RGB Clignotant

2 Tournez le bouton CONTROL pour obtenir la page souhaitée, puis appuyez sur le bouton CONTROL.

Le point d'interrogation (?) redevient une flèche (→). Les éléments de la page peuvent désormais être sélectionnés et modifiés.

Pour modifier un réglage d'élément de menu

Si un point d'interrogation (?) s'affiche à côté du numéro de page, appuyez sur le bouton CONTROL pour restaurer la flèche (→). Les éléments de la page peuvent désormais être sélectionnés et modifiés.

1 Tournez le bouton CONTROL pour déplacer la flèche (→) jusqu'à l'élément souhaité, puis appuyez sur le bouton CONTROL.

La flèche (→) se change en point d'interrogation (?) clignotant.

2 Tournez le bouton CONTROL pour modifier le réglage.

Pour annuler un réglage modifié

Placez le levier CANCEL/ENTER sur la position CANCEL avant d'appuyer sur le bouton CONTROL. L'élément revient à son réglage actuel.

Pour suspendre les modifications de menu

Placez le levier DISP/MENU en position MENU pour quitter l'écran de menu.

Le levier DISP/MENU peut être à nouveau placé sur la position MENU pour relancer l'opération.

3 Appuyez sur le bouton CONTROL.

Le point d'interrogation (?) redevient une flèche (→), et le réglage est enregistré.

4 Répétez les étapes 1 à 3 pour modifier d'autres réglages sur la même page.

Pour saisir une ligne de caractères

Certains éléments de menu nécessitent la saisie d'une ligne de caractères.

Si vous déplacez la flèche (→) jusqu'à un élément avec saisie d'une ligne de caractères et appuyez sur le bouton CONTROL, un curseur rectangulaire s'affiche avec une liste de caractères sélectionnables. Si vous tournez le bouton CONTROL, le curseur se déplace parmi les caractères.

L'élément de menu suivant contient des lignes de caractères :

- Menu CCU CONFIGURATION → Page → BAR CHARACTER

1 Déplacez le curseur de texte jusqu'à la position de saisie, puis appuyez sur le bouton CONTROL. Un second curseur s'affiche dans la liste de caractères.

2 Tournez le bouton CONTROL pour déplacer le curseur jusqu'au caractère souhaité, puis appuyez sur le bouton CONTROL.

Répétez les étapes 1 et 2 pour saisir d'autres caractères.

• Sélectionnez INS pour insérer un espace à la position du curseur.
• Sélectionnez DEL pour supprimer le caractère à la position du curseur.
• Sélectionnez RET pour revenir à l'étape 1 sans modifier la ligne.
• La saisie du nombre maximum de caractères (jusqu'au bord droit) déplace le curseur vers ESC dans la partie inférieure droite de la liste de caractères.

3 Tournez le bouton CONTROL pour déplacer le curseur jusqu'à END, puis appuyez sur le bouton CONTROL.

La nouvelle ligne saisie est enregistrée.

Pour annuler le réglage de ligne de caractères

Tournez le bouton CONTROL pour déplacer le curseur jusqu'à ESC, puis appuyez sur le bouton CONTROL.

Pour quitter l'affichage de menu

En mode d'affichage de menu, placez le levier DISP/MENU en position MENU.

Arborescence des menus

Les conventions suivantes sont utilisées dans le tableau de liste de menus.

Valeurs de la colonne Réglages (p. ex.: ON, OFF, 0) : Réglages par défaut

Exécution à l'aide de ENTER : Appuyez sur le bouton CONTROL ou placez le levier CANCEL/ENTER sur la position ENTER pour exécuter.

SYSTEM OPERATION
Nom de pageN° de page	Élément Réglages Description
	OUTPUT CAMERA	_, BAR, TEST1, TEST2	Sélection du signal de sortieTEST1 et TEST2 ne peuvent pas êtresélectionnés s'il n'y a pas de communicationavec la caméra.
	PIX ENC	_, R, G, B, R&G, G&B, R&B,RGB	Sélection du signal de sortie du connecteurPIX
	LASER DIODE ON, OFF	_	Active ou désactive la sortie optique de laCCU
	REFERENCE (NONE), (EXT IN) État d'entrée du signal de référence (affichageuniquement)
	GENLOCK (HD), (SD	_) Mode CCU GENLOCK, état de verrouillage et format de signal(HD): HD(SD): SD
		(OK), (NG) État de verrouillage du signal de référence externe(OK): Verrouillé(NG): Déverrouillé
		Format du signal de référence externe	Affiché uniquement lors de la présence d'unsignal de référence.
			Ajustements de phase de verrouillage dusignal de référence
	H STEP	Quand le mode GENLOCK est défini sur HD:-3.01 à 3.45 μs0.00Quand le mode GENLOCK est défini sur SD:-8.29 à 9.48 μs0.00	Phase horizontale (STEP)
	COARSE	-99.9 à 99.90.0	Phase horizontale
	SC PHASE	0 à 359	Phase de sous-porteuse
	V PHASE	0 à 7	Phase verticale (ligne)
	SYNC OUT HD SYNC, SD SYNC		Sélection du signal de sortie du connecteurSYNC
	FREQUENCY	59.94 Hz, 50 Hz(525 NTSC), (625 PAL)	Sélection de la fréquence d'opération
RemarqueLes modifications deréglage du modeFREQUENCY ouCAMERA FORMATn'entrent en vigueurqu'après la mise hortension de l'alimentationCCU suivie de la remisesous tension.	CAMERA FORMAT	Quand FREQUENCY est défini sur59,94 Hz:1080/59.94i,720/59.94PQuand FREQUENCY est défini sur50 Hz: 1080/50i, 720/50P	Sélection du format de transmission

SYSTEM OPERATION
Nom de pageN° de page	Élément Réglages	Description
	SLOT NO
S04	1-1&2 Quand CAMERA FORMAT estdéfini sur 1080/59.94i :1080/59.94i, 525/59.94iQuand CAMERA FORMAT estdéfini sur 720/59.94P : 720/59.94P,525/59.94iQuand CAMERA FORMAT estdéfini sur 1080/50i : 1080/50i,625/50iQuand CAMERA FORMAT estdéfini sur 720/50P : 720/50P,625/50i	Sélection du format de sortie du connecteurSDI OUTPUT 1/2Séquence des options de format :1 : H D2 : S D
	3&4 Quand CAMERA FORMAT estdéfini sur 1080/59.94i :M1080/59.94i, M525/59.94iQuand CAMERA FORMAT estdéfini sur 720/59.94P :M720/59.94P, M525/59.94iQuand CAMERA FORMAT estdéfini sur 1080/50i : M1080/50i,M625/50iQuand CAMERA FORMAT estdéfini sur 720/50P : M720/50P,M625/50i	Sélection du format de sortie du connecteurSDI OUTPUT 3/4Séquence des options de format :1 : H D2 : S D
	HDMI Sélection du format de sortie du connecteur	HDMI (affichage uniquement)
	COMPONENT HD RGB, HD YPbPr, SD RGB,SD YCD	Sélection du format de sortie du connecteur de signal composante
	SD ASPECT SQUEEZE, EDGE CROP , LETTERBOX	Sélection d'aspect de sortie SD
S05	SD LB SEL 16:9 ____, 15:9, 14:9, 13:9	Sélection du rapport d'aspect LETTER BOX
	H POSITION -99 à 99, (-99) à (99) Q	Réglage de position horizontaleRéglages entre ( ) : Affichés lorsqueSQUEEZE ou LETTER BOX 16:9 est sélectionné dans SD ASPECT (affichage uniquement)
	CENTER ON, OFF, (ON), (OFF)	Sélection de centrage horizontalRéglages entre ( ) : Affichés lorsqueSQUEEZE ou LETTER BOX 16:9 est sélectionné dans SD ASPECT (affichage uniquement)
	V POSITION -99 à 99, (-99) à (99) (0)	Réglage de position verticaleRéglages entre ( ) : Affichés lorsqueSQUEEZE ou EDGE CROP est sélectionné dans SD ASPECT (affichage uniquement)
	CENTER ON, OFF, (ON), (OFF)	Sélection de centrage verticalRéglages entre ( ) : Affichés lorsqueSQUEEZE ou EDGE CROP est sélectionné dans SD ASPECT (affichage uniquement)
	H INTERP A, B, C, D, E	Sélection du filtre horizontal du down-converter
	V INTERP A, B, C, D, E	Sélection du filtre vertical du down-converter
Nom de pageN° de page	Élément Réglages Description
	RET-1 SDI-1(HD), SDI-1(SD)____	Réglages d'entrée de RETURN1
S06	SDI-2(HD), SDI-2(SD)VBS-1, VBS-2SQUEEZE, EDGE CROP,LETTER BOXPas affiché en cas de sélectiondu signal HD SDI16:9, 15:9, 14:9, 13:9Pas affiché en cas de sélectiondu signal HD SDI
	RET-2 SDI-1(HD), SDI-1(SD)SDI-2(HD), SDI-2(SDVBS-1, VBS-2SQUEEZE, EDGE CROP,LETTER BOXPas affiché en cas de sélectiondu signal HD SDI16:9, 15:9, 14:9, 13:9Pas affiché en cas de sélectiondu signal HD SDI	Réglages d'entrée de RETURN2
	RET-3 SDI-1(HD), SDI-1(SD)SDI-2(HD), SDI-2(SDVBS-1, VBS-2SQUEEZE, EDGE CROP,LETTER BOXPas affiché en cas de sélectiondu signal HD SDI16:9, 15:9, 14:9, 13:9Pas affiché en cas de sélectiondu signal HD SDI	Réglagesd'entrée de RETURN3
	RET-4 SDI-1(HD), SDI-1(SD)SDI-2(HD), SDI-2(SDVBS-1, VBS-2SQUEEZE, EDGE CROP,LETTER BOXPas affiché en cas de sélectiondu signal HD SDI16:9, 15:9, 14:9, 13:9Pas affiché en cas de sélectiondu signal HD SDI	Réglages de l'entrée de RETURN4

CCU CONFIGURATION
Nom de pageN° de page	Élément Réglages Description
	HD BAR
C01	SEL BAR 16:9 (100%)	____, BAR 16:9(75%), SMPTE 16:9 (BLACK),SMPTE 16:9 (-I/Q), BAR 4:3(100%), BAR 4:3 (75%), SMPTE4:3 (BLACK), SMPTE 4:3 (-I/Q),MF-ARIB (75%), MF-ARIB (100%),MF-ARIB (+I), MF-SMPTE (-I,Q),MF-SMPTE (75%,Q), MF-SMPTE(100%,Q), MF-SMPTE (+I,Q),HD-CUSTOM, SDI CHECK FIELD,Y-RAMP, Y/C-RAMP,HD-CUSTOM2	Réglages de barre de couleur de la sortie HD
	MF CB MODIFY	____, EVEN Réglages de la barre de couleur multiformat
	SLOPE WIDE	____, NARROW Réglages de la bande de chroma pour lesbarres de couleur
	SD BAR Pour NTSC : SMPTE	____, EIA, FULL,95%, NTSC100%, Y/C-RAMP,Y-RAMPPour PAL : SMPTE. EIA, EBU,95%, PAL100%, Y/C-RAMP,Y-RAMP	Réglage de barre de couleur de la sortie SD
	BAR CHARA	ON, OFF	Caractère superposé sur le signal de barre decouleur
	GRAY	ON, OFF	ON : Sortie en écran gris quand l'alimentationde la caméra est désactivéeOFF : Sortie de signal de barre de couleurquand l'alimentation de la caméra estdésactivée
C02	BAR CHARACTER		Réglages pour les lignes 1 à 12 superposéessur le signal de barre de couleur
			Exécutez pour effacer toutes les lignes decaractères(Exécution à l'aide de ENTER)
C03	CHARACTER		Réglages des caractères des barres
	WHITE LEVEL	0.0 à 107.0% 71.5	Réglages du niveau du blanc des chaînes decaractères des barres
	BLACK LEVEL	0.0 à 107.0%	Réglages du niveau du noir (couleur ducontour de la police) des chaînes decaractères des barres
	PIX CHARACTER		Réglages des caractères d'affichage PIX
	WHITE LEVEL	75.0 à 107.0%	Réglages du niveau du blanc des chaînes decaractères d'affichage PIX
	BLACK LEVEL	0.0 à 25.0%	Réglages du niveau du noir (couleur ducontour de la police) des chaînes decaractères d'affichage PIX
Nom de pageN° de page	Élément	Réglages	Description
	LEVEL GATE	---, 1&2, 1, 2,OFF	1&2 : Affiche la porte de niveau 1&21 : Affiche la porte de niveau 12 : Affiche la porte de niveau 2--- : Affiché quand la caméra n'est pas raccordée, la sortie vidéo non définie sur CAMERA, ou la sortie vidéo définie sur CAMERA et GATE MARKER défini sur ON (affichage uniquement)
	Y LEVEL1 0 à 108% 49	__61 Réglages de niveaux de détection minimale et maximale « level gate » 1
		-99 à 99 -25	Réglages de plage de zébrures « level gate » 1
	Y LEVEL2 0 à 108% 74	__108 Réglages de niveaux de détection minimale et maximale « level gate » 2
		-99 à 99 -25	Réglages de plage de zébrures « level gate » 2
	GATE MARKER ---, ON, OFF	—	Réglages d'activation/de désactivation de signal « Gate »--- : Affiché lorsque la caméra n'est pas raccordée (affichage uniquement)
		-99 à 99 0	Réglages de niveau de signal « Gate »
	MODULATION ---, ON, OFF	—	Réglage d'activation/de désactivation de la fonction de masque du rapport d'aspect 4:3 lorsque EDGE CROP est défini sur ON--- : Affiché lorsque la caméra n'est pas raccordée (affichage uniquement)
		-99 à 99 0 Réglages de niveau vidéo du masque
	MARKER ON, OFF	—	Réglages d'activation/de désactivation du signal de repère
		4:3, 13:9, 14:9, EU VISTA, VISTA, CINEMA, FOLLOW DC	Sélection du signal de repère superposé
	CAM MIC GAIN Réglages de gain du microphone
C05	CH1	---, 20, 30, 40, 50,60 dB	Les réglages varient selon les microphones
	CH2	---, 20, 30, 40, 50,60 dB	--- : Affiché lorsque la caméra n'est pas raccordée (affichage uniquement)
	AUDIO OUTPUT		Réglages du niveau de sortie audio
	CH1 LEVEL	-20, 0, +4 dBu	Réglages de niveau de sortie CH1
	CH2 LEVEL	-20, 0, +4 dBu	Réglages de niveau de sortie CH2
	SYSTEM I/F	4WIRE RTS, CLEAR COM	Réglages de l'interface intercom (D-sub 25 broches)
	TERMINATION	(OFF), ON, OFF	Se connecte à un terminateur 200 Ω, si ON est sélectionné en cas d'utilisation d'une interface intercom à 2 fils (RTS ou CLEAR COM)(OFF) : Affiché lorsque 4WIRE est sélectionné dans SYSTEM I/F (affichage uniquement)
	PGM INPUT	-20, 0, +4 dBu(MIC ON), (MIC OFF), (PGM ON)	Réglages de niveau d'entrée PGMPosition du commutateur MIC/PGM du panneau avant de la CCU (affichage uniquement)
		(PROD), (ENG) Position du commutateur INTERCOM du panneau avant de la CCU (affichage uniquement)
	INCOM MIC CARBON, ECM, DYNAMIC	——	Type de microphone de casque raccordé à INTERCOM sur le panneau avantCARBON: Microphone à charbon (alimentation, gain de 20 dB)ECM: Microphone à électret (alimentation, gain de 40 dB)DYNAMIC: Microphone dynamique (pas d'alimentation, gain de 60 dB)
	MIC TYPE BALANCE, UNBALANCE		Type de microphone de casque raccordé à INTERCOM sur le panneau avantBALANCE: Microphone équilibréUNBALANCE: Microphone non équilibré
	MIC GAIN -6dB, 0dB	___, +6dB Réglage de gain d'entrée
	SIDE TONE 0 à 99 50	—	Réglages du niveau des tons latéraux
	PGM MIX OFF	___, INCOM+PGM,L-INCOM/R-PGM	OFF: Signaux non mixés.INCOM+PGM: Les signaux INCOM et PGM sont mixés.L-INCOM/R-PGM: Reproduit un signal INCOM via le canal gauche et un signal PGM via le droit
	PGM LEVEL 0 à 99 50	—	Réglages du niveau PGM
	SETUP	ON, OFF, --	ON: Ajoute un signal de configuration à VBS et au composant SD YCD du signal Ych-SYNC.OFF: Aucun signal de configuration n'a été ajouté.-- : Affiché lorsque le format est PAL (affichage uniquement)
	Q FILTER	NARROW, WIDE, --	Réglage de bande passante du Q FILTER-- : Affiché lorsque le format est PAL (affichage uniquement)
	SD G/Y SYNC	ON, OFF	Activation/désactivation de Gch-SYNC du signal composante SD RGB ou Ych-SYNC du signal composante SD YCD
	VBS		Réglages de sortie VBS
	LEVEL	-99 à 99 0	Réglages du niveau de sortie VBS
	CHROMA	-99 à 99 0	Réglages du chroma de la sortie VBS
	PIX		Réglages de la sortie PIX
	LEVEL	-99 à 99 0	Réglages du niveau de sortie PIX
	CHROMA	-99 à 99 0	Réglages du chroma de la sortie PIX
	S-VIDEO LEVEL	-99 à 99 0	Réglages du niveau du signal S-VIDEO
	COMPONENT LEVEL	-99 à 99 0	Réglages du niveau du signal composant
Nom de pageN° de page	Élément	Réglages Description
	RESUME ON, OFF En mode de menu, retour à l'affichage de la fonction sur la page précédemment affichée
C10	RE DIRECTION Réglages du mode de fonctionnement du bouton CONTROL
	CATEGORY STD ____, RVS	STD: La rotation du bouton CONTROL dans le sens horaire déplace la flèche (→) du CCU MENU vers le basRVS: La rotation du bouton CONTROL dans le sens anti-horaire déplace la flèche (→) du CCU MENU vers le bas
	PAGESTD ____, RVS	STD: La rotation du bouton CONTROL dans le sens horaire affiche la page suivante du menuRVS: La rotation du bouton CONTROL dans le sens anti-horaire affiche la page suivante du menu
	ITEM STD ____, RVS	STD: La rotation du bouton CONTROL dans le sens horaire déplace la flèche (→) jusqu'à l'élément suivant de la pageRVS: La rotation du bouton CONTROL dans le sens anti-horaire déplace la flèche (→) jusqu'à l'élément suivant de la page
	DATA STD ____, RVS	STD: La rotation du bouton CONTROL dans le sens horaire sélectionne l'option de données suivanteRVS: La rotation du bouton CONTROL dans le sens anti-horaire sélectionne l'option de données suivante
	MESSAGE ALL ____, WARNING, OFF	ALL: Affiche tous les messagesWARNING: Affiche les messages d'avertissement du système et les messages de contrôle du menuOFF: N'affiche que les messages de contrôle du menu
C11
Activation/désactivation des réglages de commutateur et des messages de caméra.
Affichage sur l'écran de diagnostics de caméra.	ALARM JUMP ON, OFF	En mode de menu, saut vers la page d'affichage en cas d'erreur
	MASTER GAIN ON, OFF Affiche ou masque l'indication du gain principal
	ECS/SHUTTER ON, OFF Affiche ou masque l'indication ECS/déclencheur
	ND FILTER ON, OFF Affiche ou masque l'indication du filtre ND
	IRIS ON, OFF Affiche ou masque l'indication IRIS
	EXTENDER ON, OFF Affiche ou masque l'indication EXTENDER
	DATE/TIME 20YY/MM/DD hh:mm Heure affichée en format 24 heures	Réglages de date et d'heure
C12	TIME ZONE hh:mm-11h59m à +11h59m	Réglage de fuseau horaire
Nom de pageN° de page	Élément Réglages Description
	REAR PREVIEW	MOMENTARY, TOGGLE	Commutation de fonctionnement pour la prévisualisation du dispositif REMOTEMOMENTARY: Affiche une prévisualisation quand on appuie sur la touche PREVIEW du dispositif REMOTETOGGLE: Active et désactive la prévisualisation quand on appuie sur la touche PREVIEW du dispositif REMOTE
	LASER DIODE ON BACKUP	ENABLE, OFF	ENABLE: Conserve l'état de LASER DIODE à la page OUTPUT SELECT, même si la CCU est éteinteOFF: La CCU démarre avec LASER DIODE de la page OUTPUT SELECT réglé sur OFF
	ASSIGNABLE/CUSTOM
C14	SW1 NOT ASSIGN	____, GAMMA OFF, HD DTL OFF, SD DTL OFF, BLK GAMMA, KNEE OFF, AUTO KNEE, 5600K, CAM POWER, LASER ON	Attribution à la touche SW1 du panneau avantNOT ASSIGN: Pas d'attribution (indicateur toujours éteint)GAMMA OFF: Gamma désactivé quand l'indicateur est alluméHD DTL OFF: Détail HD désactivé quand l'indicateur est alluméSD DTL OFF: Détail SD désactivé quand l'indicateur est alluméBLK GAMMA: Gamma du noir activé quand l'indicateur est alluméKNEE OFF: Point Knee désactivé quand l'indicateur est alluméAUTO KNEE: Point Knee automatique activé quand l'indicateur est allumé5600K: 5600K activé quand l'indicateur est alluméCAM POWER: Alimentation de caméra activée quand l'indicateur est alluméLASER ON: Réglage LASER DIODE activé quand l'indicateur est allumé
	SW2 NOT ASSIGN	____, GAMMA OFF, HD DTL OFF, SD DTL OFF, BLK GAMMA, KNEE OFF, AUTO KNEE, 5600K, CAM POWER, LASER ON	Attribution à la touche SW2 du panneau avantNOT ASSIGN: Pas d'attribution (indicateur toujours éteint)GAMMA OFF: Gamma désactivé quand l'indicateur est alluméHD DTL OFF: Détail HD désactivé quand l'indicateur est alluméSD DTL OFF: Détail SD désactivé quand l'indicateur est alluméBLK GAMMA: Gamma du noir activé quand l'indicateur estalluméKNEE OFF: Point Knee désactivé quand l'indicateur est alluméAUTO KNEE: Point Knee automatique activé quand l'indicateur est allumé5600K: 5600K activé quand l'indicateur est alluméCAM POWER: Alimentation de caméra activée quand l'indicateur est alluméLASER ON: Réglage LASER DIODE activationl'indicateur est allumé
CCU CONFIGURATION
Nom de pageN° de page	Élément Réglages Description
	VOLUME NOT ASSIGN, HD GAMMA, SDGAMMA, HD DTL LEVEL, SD DTLLEVEL, BLK GAMMA	Attribution au bouton CUSTOM du panneau avantNOT ASSIGN: Pas d'attribution (bouton désactivé)HD GAMMA: Réglage de gamma M HSDGAMMA: Réglage de gamma M SDHD DTL LEVEL: Réglage du niveau de détailHSDDTL LEVEL: Réglage du niveau de détailSDBLK GAMMA: Réglage de gamma du noir
	VOLUME MODE
	IRIS REL, ABS	Mode de fonctionnement du bouton IRISREL: Mode de valeur relativeABS: Mode de valeur relative
	M BLACK REL	_, ABS Mode de fonctionnement du bouton MASTERBLACKREL: Mode de valeur relativeABS: Mode de valeur relative
	R/B BLACK REL/BLACK_, ABS/BLACK,REL/FLARE, ABS/FLARE	Mode de fonctionnement et fonction du bouton BLACK/FLAREREL/BLACK: BLACK (mode de valeur relative)ABS/BLACK: BLACK (mode de valeur absolue)REL/FLARE: FLARE (mode de valeur relative)ABS/FLARE: FLARE (mode de valeur absolue)
	R/B WHITE REL	_, ABS Mode de fonctionnement du bouton WHITEREL: Mode de valeur relativeABS: Mode de valeur absolue
	VOLUME REL COEFF
C15	IRIS 1/1, 1/2	_, 1/4 Coefficient relatif quand le bouton IRIS est défini sur le mode de valeur relative1/1: Plage variable d'environ 100% de la variation totale1/2: Plage variable d'environ 50% de la variation totale1/4: Plage variable d'environ 25% de la variation totale
	M BLACK 1/1, 1/2, 1/4	—
	R/B BLACK 1/1, 1/2,	_ 1/4, (FLARE) Coefficient relatif quand le boutonBLACK/FLARE est défini sur le mode de valeur relative1/1: Plage variable d'environ 100% de la variation totale1/2: Plage variable d'environ 50% de la variation totale1/4: Plage variable d'environ 25% de la variation totale(FLARE): Affiché lorsque le bouton BLACK/FLARE est attribué à la fonction FLARE (affichage uniquement)
	R/B WHITE 1/1, 1/2, 1/4	—
	CUSTOM 1/1, 1/2	_, 1/4 Coefficient relatif quand le bouton CUSTOM est défini sur le mode de valeur relative1/1: Plage variable d'environ 100% de la variation totale1/2: Plage variable d'environ 50% de la variation totale1/4: Plage variable d'environ 25% de la variation totale
	SW BRIGHT NORMAL	_, LOW Luminosité des voyants LED des touches du panneau avant
Nom de pageN° de page	Élément Réglages Description
	(LOCK TARGET) AWB:ON, OFF	Vous permet de spécifier les touches à verrouiller sur le panneau avant.
C16	ABB:ON, OFFATW:ON, OFFBARS:ON, OFFCALL:ON, OFFPANEL:ON, OFFA-SW1:ON, OFFA-SW2:ON, OFFINCOM:ON, OFFSTANDARD:ON, OFFIRIS AT:ON, OFFSHUT-ECS:ON, OFFSHUT:ON, OFFGAIN-U/D:ON, OFFSHUT-U/D:ON, OFFPRST WHT:ON, OFFVOLUME:ON, OFFMENU:ON, OFF

Menu NETWORK SETTINGS

NETWORK SETTINGS
Nom de pageN° de page	Élément Réglages Description
	IP ADDRESS 0.0.0.0	____ à 255.255.255.255 Affiche l'adresse IP
N01	SUBNET MASK 0.0.0.0	____ à 255.255.255.254 Affiche le masque de sous-réseau
	DEFAULT GATEWAY 0.0.0.0	____ à 255.255.255.255 Affiche la passerelle par défaut
	SET Le message « SET OK? » s'affiche. Appuyez
		de nouveau sur ENTER pour confirmer la modification.(Exécution à l'aide de ENTER)
	AUTO NEGOTIATION ON ____, OFF Détermine si la vitesse de connexion et le système de communication sont automatiquement définis en fonction de l'appareil connecté.
N02	CONNECTION SPEED 10M, 100M____	Sélection de la vitesse de connexion10M : 10BASE-TX100M : 100BASE-TXDisponible uniquement lorsque OFF est sélectionné dans AUTO NEGOTIATION
	DUPLEX MODE	HALF, FULL
	LINK CONDITION	(DOWN), (UP)
	SET Le message « SET OK? » s'affiche. Appuyez	Sélection du système de communicationHALF : Communication half-duplexFULL : Communication full-duplexDisponible uniquement lorsque OFF est sélectionné dans AUTO NEGOTIATION
		Affiche l'état de la connexion (affichage seulement)(DOWN) : Echec de la connexion(UP) : Réussite de la connexion
		de nouveau sur ENTER pour confirmer la modification.(Exécution à l'aide de ENTER)LEGACY, BRIDGE, PC CONTROL Sélection du mode de connexion en réseau LEGACY: Contrôleur externe raccordé à l'aide du câble CCA-5 uniquement BRIDGE: Contrôleur externe raccordé à l'aide d'un câble LAN point à point PC CONTROL*: HZC-RCP5 relié par câble LAN* La version du logiciel de l'appareil doit être 1.10 ou supérieure.
	CNS MODE
	CCU NO 0	_ à 96, A à Z Réglages du numéro du CCU
	TARGET IP ADDRESS 0.0.0.0____à 255.255.255.255 Affiche l'adresse IP du PC
	ALL RESET Le message « NET SETTINGS RESET OK? »
N04		s'affiche. Appuyez de nouveau sur ENTER pour réinitialiser les éléments du menu NETWORK SETTINGS sur les valeurs d'usine par défaut.(Exécution à l'aide de ENTER)

Annexe

Remarques concernant l'utilisation

Emplacements d'utilisation et de rangement

Évitez d'utiliser ou d'entreposer l'appareil dans les lieux suivants :

• Lieux soumis à des températures extrêmes (température de fonctionnement : 5 °C à 40 °C (41 °F à 104 °F)). Notez qu'en été, dans une voiture aux vitres fermées, la température peut atteindre 50 °C (122 °F).
• Lieux très humides ou poussièreux.
• Lieux où la pluie risque d'atteindre l'appareil.
• Lieux soumis à de fortes vibrations.
• À proximité de champs magnétiques puissants.
• À proximité de stations émettrices générant de puissantes ondes radio.

Éviter les chocs violents

La chute de l'appareil ou tout autre choc violent peut causer une panne.

Ne pas couvrir l'appareil de tissu

Quand l'appareil fonctionne, ne pas le couvrir d'un tissu ou de tout autre matériau. Sa température risque d'augmenter et de causer une panne.

Après utilisation

Réglez le commutateur POWER de l'unité sur OFF.

Entretien

Si le boîtier ou les panneaux de l'appareil sont sales, essuyez-les avec un chiffon sec. Pour éliminer les taches rebelles, utilisez un chiffon doux imbibé d'un peu de détergent neutre, puis essuyez. N'utilisez pas de solvants volatils tels que de l'alcool ou du diluant, qui peuvent endommager la finition.

A propos de la distance de transmission

L'unité et l'adaptateur de caméra HD CA-FB70 peuvent être alimentés par l'intermédiaire d'un câble optique composite ^1 . La distance de transmission varie selon la consommation totale des périphériques raccordés (caméra, caméscope, adaptateur de caméra et viseur). Reportez-vous aux exemples de configuration système ci-dessous.

• Lorsque la distance de transmission est de 100 m (330 pieds), la consommation totale des périphériques raccordés peut atteindre 75 W. Dans ce cas, il est possible d'installer le viseur électronique monochrome DXF-51 de 5 pouces sur l'adaptateur de caméra HD CA-FB70 et la puissance d'alimentation CC maximale de l'adaptateur est également disponible.
• Lorsque la distance de transmission est de 250 m (820 pieds), la consommation totale des périphériques

raccordés peut atteindre 45 W. Dans ce cas, il est possible d'installer le viseur LCD couleur HD de 5 pouces sur l'adaptateur de caméra HD CA-FB70. Toutefois, la sortie CC de l'adaptateur n'est plus disponible.

Si vous utilisez un câble à fibres optiques mono-mode, la distance de transmission peut être étendue jusqu'à 10 km. La distance d'extension maximale dépend des caractéristiques du câble et du nombre de câbles raccordés.

1) Utilisation d'un câble à fibres hybrides Sony CCFN-25/50/100 et d'un adaptateur de jonction Sony CCFN-JC1.

Messages d'erreur

Lorsqu'une erreur est détectée dans l'unité ou la caméra, l'indicateur ALARM s'allume et un message d'erreur s'affiche sur l'unité.

Message d’erreur Indication
CCU: GEN LOCK NG Erreur de s	synchronisation avecla référence externe
CCU: DPR NG Erreur d’alimentation de la carteDPR avant
CCU: PS FAN NG Erreur de ventilateur du blocd’alimentation
CCU: PS CABLE OPEN Erreur de circuit ouvert de lacaméra du connecteur CAMERA
CCU: PS RCP PWR SUPPLYNG	Erreur d’alimentation dupanneau de contrôle à distance(raccordé au connecteurREMOTE)
CCU: AT NG Erreur d’alimentation de la carteAT avant, ou erreur PLD
CCU: RX WARNING Le niveau de réception optiqueest faible

Caractéristiques techniques

Généralités
Alimentation 100 à 240 V CA, 50/60 Hz
Consommation de courant	2,2 A (max.)
Courant d'appel (1)	Courant d'appel maximum possible à la mise en marche initiale (changements de tension dus au basculement manuel) :50A crête, 9,5A r.m.s. (240V CA)(2) Courant d'appel après une coupure d'alimentation secteur de cinq secondes (changements de tension causés au point de passage à zéro) :15A crête, 5A r.m.s. (240V CA)
Température de fonctionnement	5 °C à 40 °C (41 °F à 104 °F)
Température de rangement	-20 °C à +60 °C (-4 °F à +140 °F)
Poids	Environ 6,5 kg (14 lb 5,3 oz)
Connecteurs d'entrée/de sortie
CAMERA	Connecteur composite optique (1)
INTERCOM	XLR 5 broches (1)
INTERCOM/TALLY/PGM	D-sub 25 broches, femelle (1)• INTERCOM (PROD, ENG), 4W/RTS/CC,0 dBu• PGM 1 système, -20/0/+4 dBu• TALLY (R, G)• PREVIEW
REMOTE Multiconnecteur 8 broches (1)
TRUNK D-sub 9 broches, femelle (1), RS-232C1 système
LAN 8 broches (1)
REFERENCE IN/OUT Type BNC (2), sortie en boucleHD : SMPTE 274M, synchronisation à trois niveaux, 0,6 Vp-p, 75 ΩSD : Black burst (NTSC : 0,286 Vp-p, 75 Ω;PAL : 0,3 Vp-p, 75Ω)
PROMPTER IN/OUT Type BNC (2), sortie en boucle, signal VBS,1,0 Vp-p, 75 Ω, 1 système

Connecteurs d'entrée
AC IN (1), 100 à 240 V CA
RETURN INPUTVBS1, VBS2	Type BNC (2), 1,0 Vp-p, 75 Ω, 2 systèmes
RETURN INPUTSDI1, SDI2	Type BNC (2)HD SDI : SMPTE 292M, 1,485 Gbps/1,4835 GbpsSD SDI : SMPTE 259M, 270 Mbps

Connecteurs de sortie
SDI OUTPUT 1 à 4	Type BNC (4)HD SDI : SMTPE 292M, 0,8 Vp-p, 75 Ω, 1,485/1,4835 Gbps de débit binaireSD SDI : SMPTE 259M, 0,8 Vp-p, 75 Ω, 270 Mbps de débit binaireSélectionnable HD SDI/SD SDI
Pr/R/R-Y, Y/G/Y, Pb/B/B-Y	Type BNC (3)
	• Vidéo composante HDY (100% blanc) : 0,7 Vp-pPr/Pb (75% barre de couleur) : 0,7 Vp-p, 75 Ω
	• Vidéo HD RGBR/G/B (100% blanc) : 0,7 Vp-p, 75 Ω
	• Vidéo SD RGBR/G/B (100% blanc) : 0,7 Vp-p, 75 Ω
	• Vidéo composante SDY (100% blanc) : 0,714 Vp-pPr/Pb (75% barre de couleur) : 0,756 Vp-p, 75 Ω
VBS1, 2	Type BNC (2), VBS 1,0 Vp-p, 75 Ω
PIX	Type BNC (1), VBS/R/G/B (VBS 1,0 Vp-p, 75 Ω)
SYNC	Type BNC (1)HD : BTA-S001A, synchronisation à trois niveaux, 0,6 Vp-p, 75 ΩSD : synchronisation composite, 0,3 Vp-p, 75 ΩSélectionnable HD SYNC/SD SYNC
AUDIO OUTPUTCH-1, CH-2	XLR 3 broches, mâle (2), 0/-20 dBu
S-VIDEO OUTPUT	4 broches
HDMI OUTPUT	Type A, 19 broches

Accessoires fournis

Plaques numérotées (1 jeu)

Mode d'emploi : japonais (1) / anglais (1)

Livret de garantie (1)

CD-ROM (1)

Accessoires optionnels

États-Unis et Canada : Fixation de fiche B (2-990-242-01)Autres régions : Fixation de fiche C (3-613-640-01)

États-Unis et Canada : Cordon d'alimentation (1-551-812-XX)Autres régions : Cordon d'alimentation (1-782-929-XX)

Câbles de connexion CCA-5-3 (3 m), CCA-5-10 (10 m)

Câble à fibres hybrides CCFN-25/50/100

Adaptateur de jonction CCFN-JC1

Manuel de maintenance

Connecteurs pour les câbles optiques/électriques composites :

• N E U T® EptlickICON DUO (au connecteur « CAMERA » de l'unité de commande caméra ou du bloc d'alimentation)
• N E U T® BpfickICON DUO (au connecteur « CCU » de l'adaptateur de caméra)

Attention concernant le câble optique/électrique composite :

Pour la connexion entre l'unité de commande de caméra et un adaptateur de caméra, ou entre un bloc d'alimentation et un adaptateur de caméra, utilisez un câble composite de signal optique/électrique avec connecteurs spécifiés dans ce manuel pour assurer la conformité avec la réglementation EMC.

Appareils apparentés

Adaptateur de caméra HD CA-FB70

Alimentation HXCE-FB70

Panneau de télécommande série RCP-1000

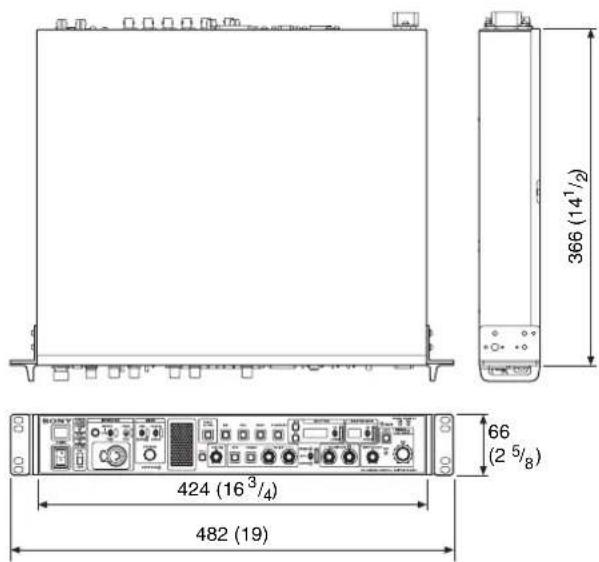

Dimensions

366 (14 1/2) 66 (2 5/8) 424 (16 3/4) 482 (19)

Unité : mm (pouces)

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

Attribution des broches

INTERCOM

- VUE EXT. -

N° Signal Caractéristiques techniques

1 INTERCOM MIC IN (Y)/(GND)*				-20 dBu (CARBON)
				-40 dBu (ECM)
2 INTERCOM MIC IN (X)				-60 dBu(DYNAMIC, BALANCE/UNBALANCE)
3	G	N	D	G	N	D
4 INTERCOM L OUT
5 INTERCOM R OUT

* Lorsque le signal n'est pas équilibré, connectez le signal GND du microphone à la broche 1.

INTERCOM/TALLY/PGM

13 25 14

• VUE EXT. -

N° Signal Caractéristiques techniques

1 ENG (R) (X) OUT ENG SYSTEM RECEIVE
2 ENG (R) (Y) OUT	0 dBu BALANCED
3 ENG (G) GND pour ENG
4 ENG (T) (X) IN ENG SYSTEM TALK
5 ENG (T) (Y) IN	0 dBu BALANCED
6 PGM1 (X) IN -20 dBu/0 dBu/+4 dBu
7 PGM1 (Y) IN	(Sélectionnable avec le menu CCU)
8 PGM1 (G) IN
9 GND GND pour TALLY OUT
10 PREVIEW OUT OPEN COLLECTOR(Max. 30 mA)
11 R TALLY (X) IN	ON: SHORT
12 R TALLY (G) IN	OFF: OPEN
13 GND CHASSIS GND
14 PROD (R) (X) OUT	PROD SYSTEM RECEIVE
15 PROD (R) (Y) OUT	0 dBu BALANCED
16 PROD (G)	GND pour PROD
17 PROD (T) (X) IN	PROD SYSTEM TALK
18 PROD (T) (Y) IN	0 dBu BALANCED
19 NC
20 NC
21 GND CHASSIS GND

N° Signal Caractéristiques techniques

22 R-TALLY OUT OPEN COLLECTOR
23 G-TALLY OUT	(Max. 30 mA)
24 G TALLY (X) IN ON: SHORT
25 G TALLY (G) IN	OFF: OPEN

TRUNK

- VUE EXT. -

N° Signal Caractéristiques techniques

1	NC
2 RX IN Entrée de données TRUNK
3 TX OUT Sortie de données TRUNK
4	NC
5	GND
6	NC
7	NC
8	NC
9	NC

CAMERA

No. Signal

A INPUT optique

B OUTPUT optique

1 DC OUT (GND)

2 NC

3 NC

4 DC OUT (+48 V)
