NEX-FS100NK - Caméra vidéo SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra vidéo numérique
Marque	Sony
Modèle	NEX-FS100NK
Système couleur	NTSC (60i) / PAL (50i) sélectionnable
Format d'enregistrement HD	1080/60p, 1080/30p, 1080/24p, 1080/50p, 1080/25p
Monture d'objectif	Monture E (avec adaptateur LA-EA2 pour Monture A)
Autofocus	Détection de phase (avec adaptateur LA-EA2)
Plage ISO	ISO 500 à 16000 (selon gamma)
Vitesse d'obturation	Affichable en secondes ou degrés
Fonction Slow & Quick Motion	Images par seconde réglables (1-60 ips)
Code temporel	Réglable, mode drop frame / non drop frame
Sorties vidéo	HDMI, COMPONENT, VIDEO OUT
Alimentation	Batterie rechargeable (NP-F série)
Stockage	Carte mémoire (format SD/SDHC/SDXC)
Entretien	Nettoyer l'objectif avec un chiffon doux ; éviter l'humidité
Sécurité	Ne pas exposer à l'eau ; utiliser accessoires recommandés
Pièces détachées	Adaptateur LA-EA2, objectifs Monture A/E
Micrologiciel	Mise à jour disponible ajoutant fonctions (Sélection 60i/50i, Microréglage AF, etc.)

FOIRE AUX QUESTIONS - NEX-FS100NK SONY

Comment basculer entre les systèmes 60i et 50i ?

Allez dans le menu [AUTRES] et sélectionnez [SEL. 60i/50i]/[SEL. 60i/50i]. Choisissez [60i] pour NTSC ou [50i] pour PAL. Le caméscope redémarrera automatiquement.

Comment utiliser l'enregistrement Slow & Quick Motion ?

Réglez le format d'enregistrement (24p, 30p, 60p ou 25p, 50p selon le système), puis sélectionnez la fréquence d'images souhaitée (1 à 60 ips). Consultez le tableau des vitesses de lecture pour connaître l'effet.

Comment régler le Microréglage AF ?

Montez un objectif Monture A via l'adaptateur LA-EA2, allez dans [RéGL. CAMÉS.] > [MICRORéGLAGE AF], activez-le et ajustez la quantité de -20 à +20.

Comment afficher la vitesse d'obturation en degrés ?

Allez dans [RéGL. AFFICH.] > [AFFICH. OBTURATEUR] et sélectionnez [DEGRÉS]. La vitesse d'obturation s'affichera alors en degrés.

Comment enregistrer un profil de caméra ?

Allez dans [AUTRES] > [PROFIL DE CAMÉRA], puis [SAUVEGARDER]. Vous pouvez enregistrer jusqu'à 99 profils sur une carte mémoire.

Comment vérifier la version du firmware ?

Allez dans [AUTRES] > [AFFICHAGE VERSION] pour afficher la version du caméscope, de l'objectif et de l'adaptateur monté.

Quels objectifs sont compatibles avec l'adaptateur LA-EA2 ?

L'adaptateur LA-EA2 permet d'utiliser des objectifs Monture A (Sony, Minolta, Konica-Minolta). Certains objectifs peuvent ne pas prendre en charge l'autofocus.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec pour essuyer délicatement la surface de l'objectif. Évitez les produits chimiques et l'humidité.

Comment régler le gain en ISO ?

Réglez le commutateur AUTO/MANUAL sur MANUAL, puis dans [RÉGL. CAMÉS.] > [SELECTION GAIN/ISO], choisissez [ISO]. Ensuite, réglez les valeurs ISO pour les positions H, M et L via [RÉGLAGE ISO].

Comment afficher les marqueurs d'aspect ?

Allez dans [REGL.AFFICH.] > [MARQUEUR] > [ASPECT] et choisissez parmi 1,66:1, 1,85:1 ou 2,35:1.

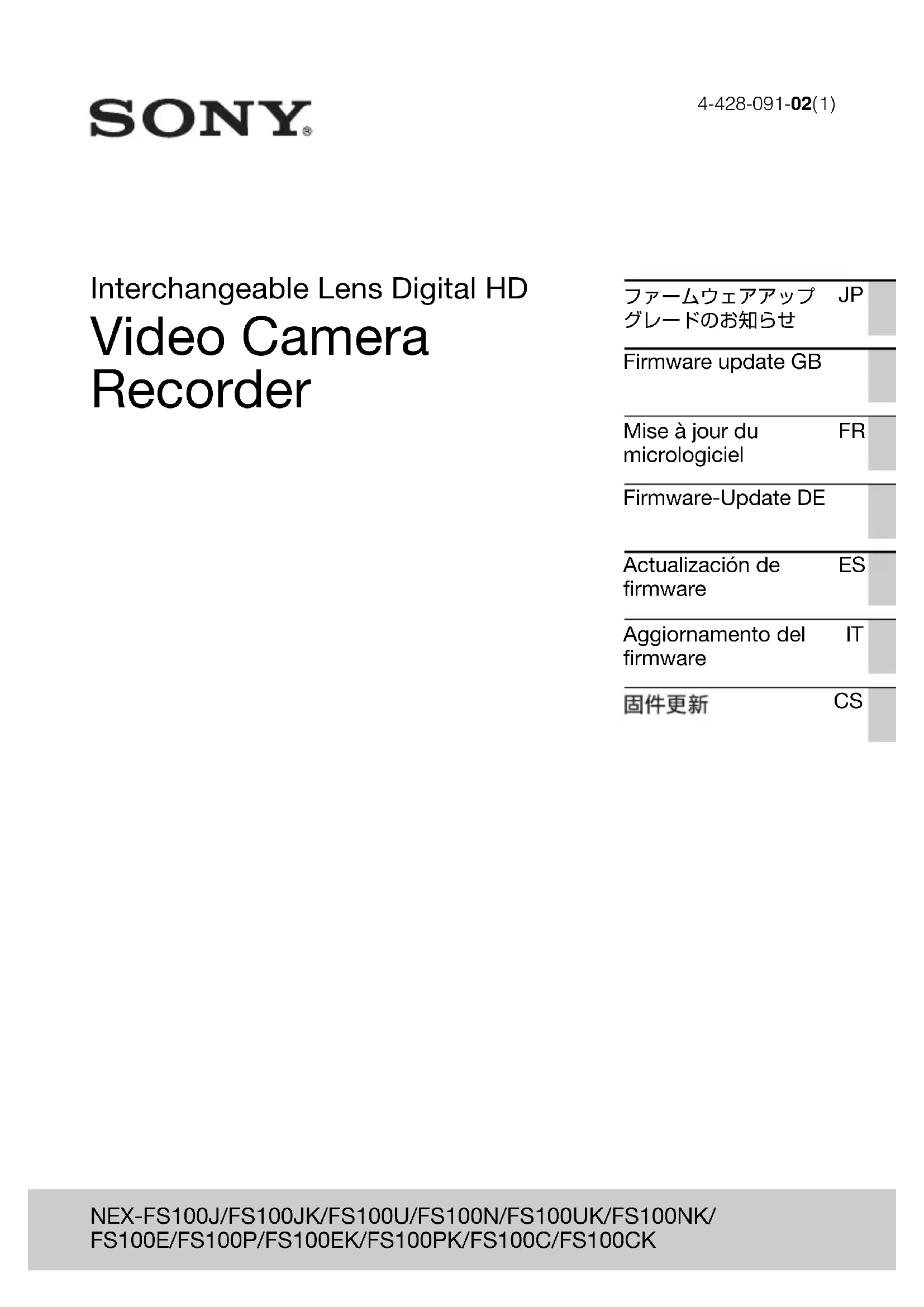

MODE D'EMPLOI NEX-FS100NK SONY

La mise a jour du micrologiciel a permitted d'ajouter de nouvelles fonctions a votre camscope. Les nouvelles fonctions et leur utilisation sont décrites ici. Veuillez vous reporter au Mode d'emploi de votre camscope.

Sélection de 60i ou 50i

SÉL. 60i/50i/SEL. 60i/50i

[SEL. 60i/50i]/[SEL. 60i/50i] a été ajoute au menu [AUTRES] et vous permet de sélectionner le système couleur du téléviseur de la région dans laquelle vous utilisez le caméscope.

[60i] (réglage par défaut*)	Pour utiliser le caméscope en tant que système NTSC
[50i] (réglage par défaut**)	Pour utiliser le caméscope en tant que système PAL

• NEX-FS100U/FS100N/FS100UK/FS100NK ** NEX-FS100E/FS100P/FS100EK/FS100PK

Lorsque you modifiez le reglage, le camescope s'eteint et s'allume a nouveau automatiqueement.
- Lorsqu'un support d'enregistrement est formaté ou enregistré avec le réglage [60i], vous ne pouvez ni enregistrer ni dire ce support avec le système PAL. Lorsqu'un support d'enregistrement est formaté ou enregistré avec le réglage [50i], vous ne pouvez ni enregistrer ni dire ce support avec le système NTSC. Si le message [Un film avec un format de signal video différent de ce dispositif a été enregistré. Enregistrement de films impossible.] s'affiche lorsque vous changez le réglage entre [60i] et [50i], utilisez un autre support d'enregistrement ou selectionnéz [FORMAT. SUPPORT].
- Si vous sélectionné [FORMAT. SUPPORT], les films protégés sont également supprimés.
- Si vous sélectionné [50i], [TC FORMAT] est automatiquement régle sur [NDF].

Différences résultat de la modification du réglage de [SEL. 60i/50i]/[SEL. 60i/50i]

La modification du réglage de [SEL. 60i/50i]/[SEL. 60i/50i] influence les réglages et les résultats d'enregistrement de la manière suivante.

Format d'enregistrement avec qualité d'image haute définition (HD)

Vitesse d'obturation

Le niveau de la vitesse d'obturation demeure identique, mais la vitesse d'obturation de chaque niveau change de la maniere suivante.

Niveau	60i/60p/30p	24p	50i/50p/25p
0	-	3	-
1	4	6	3
2812	6

Enregistrement Slow & Quick Motion

Niveau	60i/60p/30p	24p	50i/50p/25p
3	1		5
4	3		0
5	6		0
6	9		0
7 100 60 100
8 125 96 120
9 180 100 150
10 250 120 215
11 350 144 300
12 500 192 425
13 725 200 600
14 1000 288 1000
15 1500 400 1250
16 2000 576 1750
17 3000 1200 2500
18 4000 2400 3500
19 6000 4800 6000
20 10000 10000 10000

	[60i] [50i]
IMAGES	1, 2, 4, 8, 15,	1, 2, 3, 6, 12,
PAR	30, 60	25, 50
SECONDE (unité : image(s) par seconde)
FORMAT ENR.	1080/60p PS,	1080/50p PS,
	1080/30p FX,	1080/25p FX,
	1080/30p FH,	1080/25p FH
	1080/24p FX,
	1080/24p FH

Vitesse de lecture des films enregistrés avec la fonction Slow & 2Quick Motion4 1

4Lorsque [60i]est sélectionné

4 IMAGES	8	FORMAT ENR.
5 PAR	0	6
SECONDE	24p 30p 60p
60 40% plus lent	50% plus lent	100% (standard)
30 80% plus lent	100% (standard)	200% plus rapide
15 160% plus rapide	200% plus rapide	400% plus rapide
8 300% plus rapide	375% plus rapide	750% plus rapide
4 600% plus rapide	750% plus rapide	1500% plus rapide
2 1200% plus rapide	1500% plus rapide	3000% plus rapide
1 2400% plus rapide	3000% plus rapide	6000% plus rapide

Lorsque [50i] est sélectionné

IMAGES PAR SECONDE	FORMAT ENR.
	25p 50p
50	50% plus lent	100% (standard)
25	100% (standard)	200% plus rapide
12	208% plus rapide	417% plus rapide
6	417% plus rapide	833% plus rapide
3	833% plus rapide	1667% plus rapide
2	1250% plus rapide	2500% plus rapide
1	2500% plus rapide	5000% plus rapide

Longueur approximative du flux de lecture d'un enregistrement Slow & Quick Motion

Lorsque [60i] est sélectionné

Unité : h (heure) min (minute)

IMAGES	FORMAT ENR.
PAR	24p 30p 60p
SECONDE
60 13 h 13 h 13 h
30	13	h	13 h
15	8 h 6 min	6 h 30 min	3 h 18 min
8	4 h 6 min	3 h 18 min	1 h 36 min
4 2 h 1 h 36 min 48 min
2 1 h 6 min 54 min		2 4 min
1	30 min	24 min	12 min

Lorsque [50i] est sélectionné

Unité : h (heure) min (minute)

IMAGES PAR SECONDE	FORMAT ENR.
	25p	50p
50	13 h	13 h
25	13 h	6 h 30 min
12	6 h 30 min	3 h 18 min
6	3 h 18 min	1 h 36 min
3	1 h 36 min	48 min
2	1 h 6 min	30 min
1	30 min 18 min

Durée de prise de vue approximative d'un enregistrement Slow & Quick Motion

Lorsque [60i] est sélectionné

Unité : h (heure) min (minute)

IMAGES PAR SECONDE	FORMAT ENR.
	24p 30p 60p
60	5 h 12 min 6 h 30 min 13 h
30 10 h	13 h 13 h
	24 min

IMAGES PAR SECONDE	FORMAT ENR.
	24p	30p 60p
15 13 h 13 h 13 h
8 1 3 h	1 3 h	1 3 h
4 1 3 h	1 3 h	1 3 h
2 1 3 h	1 3 h	1 3 h
1 1 3 h	1 3 h	1 3 h

Lorsque [50i] est selectionné

Unité : h (heure) min (minute)

IMAGES PAR SECONDE	FORMAT ENR.
	25p	50p
50	6 h 30 min	13 h
25	13 h	13 h
12	13 h	13 h
6	13 h	13 h
3	13 h	13 h
2	13 h	13 h
1	13 h	13 h

Valeurs de réglage du code temporel Lorsque [60i] est sélectionné

Vous pouvez régler le code temporel entre 00:00:00:00 et 23:59:59:29.

• À 24p, le code temporel doit être régle par multiples de 4 entre 00:00:00:00 et 23:59:59:23.

Lorsque [50i] est sélectionné

Vous pouvez régler le code temporel entre 00:00:00.00 et 23:59:59.24.

Options de réglage de [SORTIE VIDEO]/[SORTIE VIDEO]

Lorsque [60i] est sélectionné

■HDMI/COMPONENT

Lorsque [50i] est selectionné

HDMI/COMPONENT

[TC FORMAT] a été ajoute à [REGL. TC/UB] et vous permet de sélectionner le mode d'image pour [60i].

[DF] (réglage par défaut)	Règle le mode d'image pour le mode drop frame.
[NDF] Règle le mode d'image pour le mode non drop frame.

• [TC FORMAT] est automatiquement régle sur [NDF] si 24p est sélectionné avec [FÖRMA T ENR.], ou si [50i] est sélectionné avec [SEL. 60i/50i]/[SEL. 60i/50i].

Qu'est-ce que le drop frame?

Bien que 30 images soit considéré comme 1 seconde dans le traitement du code temporel, la veritable fréquence d'image d'un signal d'image NTSC est de 29,97 images/s. De ce fait, le code temporel prend peu à peu du retard sur le temps réel à mesure que l'enregistrement croit en longueur. La fonction drop frame permet d'ajuster le code temporel par rapport au temps réel. Dans le processus du drop frame, les 2 premières images de chaque seconde ne sont pas enregistrées, sauf toutes les dix minutes. Un enregistrement sans le processus de drop frame est appelé enregistrement non drop frame.

Compatibilité avec l'Adaptateur pour monture d'objet LA-EA2

Gréce à un objectif Monture A avec l'Adaptateur pour monture d'objet LA-EA2 (vendu séparément), vous pouvez profiter de la fonction AF à détention de phase pour réaliser des prises de vue. Les fonctions disponibles diffèrent selon les objectifs.

Fonctions
Autofocus Disponible
Système AF AF à détction de phase
Commutation vers l'autofocus	SAM : commutable sur l'objectifSSM : doit être commuté sur l'objectif et à l'aide du commutateurFOCUS du caméscopeAutres objectifs : commutable depuis le commutateur FOCUS sur le caméscope

• Pour plus de détails, reportez-vous aux instructions d'utilisation fournies avec l'Adaptateur pour monture d'objet.
• Vous ne pourrez peut-être pas utiliser l'Adaptateur pour monture d'objetif LA-EA2 avec certains objectifs. Vous ne pourrez peut-être pas utiliser l'autofocus avec certains objectifs montés via l'Adaptateur pour monture d'objetif. Consultez votre revendeur Sony ou votre centre de service après-venture Sony/agree pour bénéficier de conseils sur les objectifs compatibles.
• L'ouverture est régée sur F3.5 lorsque vous enregistrez des films avec l'autofocus. Si vous utilisez un objectif en F3.5 ou avec un nombre d'ouverture plus petit, l'ouverture est régée au maximum sur l'objet. Si vous souhaitez régler votre propre valeur d'ouverture, Sélectionnez la mise au point manuelle. L'ajustement de l'ouverture pendant l'enregistrement peut provoquer du bruit ou rendre l'écran plus clair.
• Il est possible que le bruit sur le caméoscope et l'objet soit enregistré lors de l'utilisation de l'autofocus. Vous pouvez éliminer le bruit en réglient le commutateur AUTO/MANUAL sur MANUAL, puis la molette AUDIO LEVEL sur 0 avant l'enregistrement.
• La mise au point du caméoscope peut prendre un certain temps ou être difficile en fonction de l'objet utilisé ou du sujet.

MICRORéGLAGE AF

[MICRORéGLAGE AF] a été ajoute au menu [RéGL. CAMÉS.]/[REGL. CAMES.]. Ceci vous permet d'ajuster et d'enregistrer une position en autofocus pour chaque objectif si vous utilisez un objectif à Monture A avec l'Adaptateur pour monture d'objectif LA-EA2 (vendu séparation).

[ACTIVÉ/DÉS.]/ [ACTIVE/DES.]	Réglez l'utilisation ou non de la fonction [MICRORÉGLAGE AF]. Sélectionnez [MARCHE] pour l'utiliser. (Le réglage par défaut est [ARRÊT]/[ARRET].)
[QUANTITÉ] Vous permit de sélectionner une valeur optimale entre -20 + 20. La sélection d'une valeur plus importante éloigne la position d'autofocus du caméscope. La sélection d'une valeur plus petite rapproche la position d'autofocus du caméscope.
[TOUT EFFACER] Efface la valeur que vous avez régée.

• Il est recommendé d'ajuster la position en dessous des conditions de prises de vues réelles.

• Lorsque vous montez un objectif pour lequel vous avez déjà enregistré une valeur, celle-ci s'affiche à l'écran. [± 0] s'affiche pour un objectif pour lequel une valeur n'a pas encore été enregistrée.

• Lorsque 30 objectifs ont ete enregistrres, [QUANTITE] devient gris et you ne pouze plus faire de selection. Si you souhaitez enregistrer un autre objectif, you devez d'abord effacer une valeur. Montez un objectif de la valeur a effacer et selectionnee [± 0] . Si you souhaitez effacer toutes les valeurs enregistrées, selectionnee [TOUT EFFACER].
• Utilisez [MICRORÉGLAGE AF] uniquement avec des objectifs Sony, Minolta et Konika-Minolta. Si vous utilisez [MICRORÉGLAGE AF] avec d'autres marques d'objet, la valeur enregistrée pourrait être alterée.
• Vous ne pouvez pas configurer [MICRORéGLAGE AF] individuellement pour des objectifs Sony, Minolta et Konika-Minolta avec les mêmes specifications.

AFFICHAGE VERSION

[AFFICHAGE VERSION] a été ajoute au menu [AUTRES] et vous permet d'afficher la version de votre caméscope ainsi que l'objectif et l'Adaptateur pour monture d'objet monté.
- Pour vérifier la version de l'objet ou de l'Adaptateur pour monture d'objet, commencez par régler le mode d'enregistrement du caméoscope, puis Sélectionnez [AFFICHAGE VERSION].

Affichage de la zone AF

Lorsque you utilisez un objectif Monture A avec 1'Adaptateur pour monture d'objectif LAEA2 (vendu separement), le camoscope affiche les images au point. Le cadre de la zone misc au point devient vert.

Autres fonctions ajoutées

SELECTION GAIN/ISO

[SELECTION GAIN/ISO] a été ajoute au menu [RÉGL. CAMÉS.]/[REGL. CAMES.] et vous permet de:gérer le gain en sensibilité ISO.

[GAIN] Gere le gain en dB. (réglage par défaut)

[ISO] Gere le gain en sensibilité ISO (index d'exposition recommandé). La valeur du gain affichée en sensibilité ISO est utilisée au lieu de dB.

• Réglez le commutateur AUTO/MANUAL sur MANUAL pour régler cette option.

• La seLECTION de [ISO] est à l'origine des changements suivants.

• Annule le réglage de [RéGLAGE GAIN]/[REGLAGE GAIN] et active le réglage de [RéGLAGE ISO]

• Annule le réglage de [LIMITE AGC] et active le réglage de [LIMITE ISO AUTO]

RéGLAGE ISO

[RéGLAGE ISO] a été ajoute au menu [RéGL. CAMÉS.]/[REGL. CAMES.] et vous permet de configurer des valeurs ISO pour les positions H, M et L du commutateur GAIN de 1/3EV.

• Les réglages par défaut sont [H] ISO3200, [M] ISO1600 et [L] ISO500.

• La valeur que vous pouvez selectionner dépend du réglage [GAMMA] de PICTURE PROFILE comme suit.

• STANDARD: de ISO500 à ISO16000

• [ASP. CINE. 1]: de ISO500 à ISO16000
• [ASP. CINE. 2]: de ISO400 à ISO12800

• [ITU709] : de ISO500 à ISO16000

• Vous pouvez régler cette option lorsque [ISO] est sélectionné dans [SELECTION GAIN/ISO].

• Vous pouvez régler cette option indépendamment de la valeur que vous reglez avec [RÉGLAGE GAIN]/[REGLAGE GAIN].

LIMITE ISO AUTO

[LIMITE ISO AUTO] a été ajoute au menu [RÉGL. CAMÉS.]/[REGL. CAMES.] et vous permet de régler la valeur la plus élevé à selectionner pour ISO auto de 1/3EV.

• La valeur que vous pouvez selectionner dépend du réglage [GAMMA] de PICTURE PROFILE comme suit.

• STANDARD: de ISO500 à ISO12800

• [ASP. CINE. 1]: de ISO500 à ISO12800
• [ASP. CINE. 2]: de ISO400 à ISO10000

• [ITU709] : de ISO500 à ISO12800

• Vous pouvez régler cette option lorsque [ISO] est sélectionné dans [SELECTION GAIN/ISO].

• Vous pouvez régler cette option indépendamment de la valeur que vous reglez avec [LIMITE AGC].

MARQUEUR

Trois formats d'image [1,66:1]/[1,85:1]/[2,35:1] ont ete ajoutes. Pour selectionner un format d'image, selectionnez le menu [REGL.AFFICH.]/[REGL.AFFICH.] [MARQUEUR] [ASPECT].

AGR. M. AU PNT ETEND.

[AGR. M. AU PNT ETEND.] a été ajoute au menu [RéGL. AFFICH.]/[REGL. AFFICH.] et vous permet de configurer le grossissement la mise au point étendue. Vous pouvez également déplacer la position àmettre au point à l'aide des touches / / / EXEC.

[x4,0] S'affiche à 4 fois.
[x8,0] S'affiche à 8 fois.
[x4,0/×8,0] (réglage par défaut)	À chaque fois que vous appuyez sur la touche EXPANDED FOCUS, le grossissement change dans l'ordre 4 fois → 8 fois → ARRÊT/ARRET (format original).

AFFICH. MISE AU POINT

[AFFICH. MISE AU POINT] a été ajoute au menu [RéGL. AFFICH.]/[REGL. AFFICH.] et vous permet de régler l'unité de la distance fiscale à afficher.

[MÉTRES]/ [MÉTRES] (réglage par défaut)	Affiche la distance focale en mètres.
[PIEDS] Affiche la distance focale en pieds.

AFFICH. OBTURATEUR

[AFFICH. OBTURATEUR] a été ajoute au menu [RéGL. AFFICH.]/[REGL. AFFICH.] et vous permet de régler l'unité de la vitesse d'obturation à afficher.

[SECONDES] (réglage par défaut)

Affiche la vitesse d'obturation en secondes.

[DEGRES]/[DEGRES]

Affiche la vitesse d'obturation en degrés. La vitesse d'obturation égale à la période à laquelle党的建设 lit les données d'images depuis le capteur d'image est définie sur 360 degrés. - 1/60 de seconde est défini comme 360 degrés lorsqu'un débit d'image de 60 est sélectionné avec [FORMAT ENR.]. - 1/30 de seconde est défini comme 360 degrés lorsqu'un débit d'image de 30 est sélectionné avec [FORMAT ENR.]. - 1/24 de seconde est défini comme 360 degrés lorsqu'un débit d'image de 24 est sélectionné avec [FORMAT ENR.]. - 1/50 de seconde est défini comme 360 degrés lorsqu'un débit d'image de 50 est sélectionné avec [FORMAT ENR.]. - 1/25 de seconde est défini comme 360 degrés lorsqu'un débit d'image de 25 est sélectionné avec [FORMAT ENR.].

• Si vous appuyez sur la touche DATA CODE, la vitesse d'obturation s'affiche en secondes, quel que soit ce réglage.
• Une vitesse d'obturation inférieure à 360^ s'affiche pour les multiples de 360^ , telles que 360^ × 2 .

[PROFIL DE CAMÉRA]/[PROFIL DE CAMERA] a été ajoute au menu [AUTRES].
[PROFIL DE CAMÉRA]/[PROFIL DE CAMERA] vous permet d'enregistrer jusqu'à 99 profils, avec les numérios de fichier 01 à 99. Chaque profil peut containir les réglages pour le menu, PICTURE PROFILE, les touches, etc. Les profils deamera sont stockés sur une carte mémoire.

[CHARGER] Sélectionne et charge le profil de laamera depuis la carte mémoire.

[SAUVEGARDER] Enregistre et écrase le profil de laamera sur la carte mémoire.

[SUPPRIMER] Supprime le profil de laamera sur la carte mémoire.

• Il n'y a pas de compatibilité entre les profils de laamera configures dans les différents régages de [SEL. 60i/50i]/[SEL. 60i/50i] et ceux de différentes versions du camoscope. Vous pouvez vérifier la version de votre camoscope avec [AFFICHAGE VERSION] dans le menu [AUTRES].
• Il est possible que vous ne soyez pas en mesure de voir un fichier particulier si vous avez modifie le nom du fichier sur un ordinateur si vous avez eteint le camoscope alors que le profil de laamera etait en cours d'enregistrement ou de suppression.
• Vous ne pouvez pas charger un profil deamera enregistré avec un modele différent ou modifie sur un ordinateur.
• Vous ne pouvez pas modifier un profil deamera de votre caméoscope enregistré sur une carte mémoire d'un ordinateur.
• Si vous formatez une carte mémoire, les profils de laamera enregistrés dessus sont également supprimés.

Sortie Zebra/Peaking

Vous pouvez émettre un signal de sortie avec les informations zebra et peaking depuis les prises HDMI, COMPONENT et VIDEO OUT. Sélectionnez le menu [RéGL. AFFICH.]/[REGL. AFFICH.] [SORTIE AFFICHAGE] [SORTIE TOUT].

Deutsch
