Rebel C20 ITX - Unite Centrale Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier PC mini-tour
Facteur de forme	Mini-ITX
Dimensions (L x P x H)	45,7 x 20,8 x 30,1 cm
Poids	Environ 5,0 kg (estimation)
Matériau	Panneau latéral en métal
Couleur	Noir
Slots d'extension	4
Baies de disque	1 x 3,5", 5 x 2,5"
Compatibilité carte mère	Mini-ITX
Longueur max. carte graphique	36,5 cm
Hauteur max. refroidisseur CPU	17,5 cm
Longueur max. bloc d'alimentation	17,5 cm
Hauteur max. radiateur (avec ventilateur)	7,0 cm
Ventilateurs pré-installés (version RVB)	3 x 120 mm PWM LED adressable (panneau supérieur)
Emplacements ventilateurs supplémentaires	Panneau latéral : 3x120 mm ou 2x140 mm ; arrière : 1x120 mm ; supérieur : 3x120 mm ou 2x140 mm ; inférieur : 2x120 mm
Support radiateur	Panneau latéral (en option)
Ports I/O avant	1 x USB Type-C (3.2 Gen 2), 2 x USB 3.0, 1 x audio TRRS
Éclairage RGB (version RVB)	Adressable, 4 ports, 14 modes manuels, compatible Asus Aura Sync, MSI Mystic Light Sync, Gigabyte RGB Fusion, ASRock Polychrome Sync
Alimentation	Bloc d'alimentation non inclus (format standard)
Entretien et nettoyage	Dépoussiérage régulier avec un chiffon doux ; éviter les liquides directement sur les composants électroniques
Sécurité	Utiliser uniquement dans un environnement sec et bien ventilé ; ne pas obstruer les entrées d'air
Pièces détachées et réparabilité	Les ventilateurs et filtres à poussière sont remplaçables ; contactez le service après-vente Sharkoon pour les pièces spécifiques
Garantie	Consultez la notice pour les conditions de garantie

FOIRE AUX QUESTIONS - Rebel C20 ITX Sharkoon

Quelle est la taille de carte mère compatible avec le Sharkoon Rebel C20 ITX ?

Ce boîtier est conçu pour les cartes mères au format Mini-ITX uniquement.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 36,5 cm.

Puis-je installer un watercooling dans ce boîtier ?

Oui, vous pouvez installer un radiateur sur le panneau latéral. La hauteur maximale avec ventilateur est de 7,0 cm.

Combien de ventilateurs peuvent être installés ?

Vous pouvez installer jusqu'à 9 ventilateurs : 3 à l'avant (panneau latéral), 1 à l'arrière, 3 en haut et 2 en bas (tous en 120 mm).

Comment contrôler l'éclairage RGB (version RVB) ?

Vous pouvez contrôler l'éclairage via le bouton reset (14 modes manuels) ou le synchroniser avec la carte mère via les technologies Asus Aura Sync, MSI Mystic Light Sync, Gigabyte RGB Fusion ou ASRock Polychrome Sync.

Quel type d'alimentation est compatible ?

Le boîtier accepte les blocs d'alimentation jusqu'à 17,5 cm de longueur. Aucun format spécifique n'est imposé, mais il doit être au format standard ATX.

Combien de disques durs puis-je installer ?

Vous pouvez installer 1 disque dur de 3,5 pouces et jusqu'à 5 disques SSD de 2,5 pouces.

Le panneau latéral est-il en verre ou en métal ?

Le panneau latéral est en métal pour ce modèle (version standard).

Puis-je utiliser un ventilateur de 140 mm ?

Oui, aux emplacements latéral et supérieur, vous pouvez installer des ventilateurs de 140 mm (2 maximum).

Que faire si l'éclairage RGB ne fonctionne pas ?

Vérifiez que le câble d'alimentation SATA du contrôleur RVB est branché et que le bouton reset est utilisé correctement (appui de 2 secondes pour éteindre). Assurez-vous également de la compatibilité avec votre carte mère si vous utilisez la synchronisation.

MODE D'EMPLOI Rebel C20 ITX Sharkoon

Caractéristiques générales:

Facteur de forme: Mini-ITX

Slots d'expansion: 4

■ Revêtement intérieur: √

Panneau latéral: Métal

■ Versions en couleur: Noir

■ Dimensions (L x P x H): 45,7 x 20,8 x 30,1 cm

Compatibilité RVB (Version RVB):

Type: Adressable

Ports: 4

Contrôle manuel: 14 modes

■ Compatibilité carte mère: MSI Mystic Light Sync, ASUS Aura Sync, Gigabyte RGB Fusion Ready, ASRock Polychrome Sync

Broche RVB: 5V-D-coded-G

Baies maximum:

3,5" 1

2,5" 5*

I/O:

Type-C (USB 3.2 Gen 2): 1

USB 3.0 (frontal): 2

■ Audio (frontal): TRRS

Configuration des ventilateurs:

Panneau latéral:	3x ventilateur de 120 mm ou2x ventilateur de 140 mm ou radiateur (en option)
Panneau arrière:	1x ventilateur de 120 mm (en option)
Panneau supérieur:	3x ventilateur de 120 mm ou2x ventilateur de 140 mm (en option)
Panneau supérieur (Version RVB):	3x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)
Panneau inférieur:	2x ventilateur de 120 mm (en option)*

Compatibilité:

Carte mère:	Mini-ITX
Longueur max. des cartes graphiques:	36,5 cm
Hauteur max. du refroidisseur CPU:	17,5 cm**
Longueur max. du bloc d'alimentation:	17,5 cm
Hauteur max. du radiateur avec ventilateur:	7,0 cm

Contenu de l'emballage:

■ Rebel C20 ITX, Kit d'accessoires

* L'un des ventilateurs utilise un emplacement où il serait possible d'installer un SSD à la place. Si l'épaisseur de la carte graphique est supérieure à 65 mm, il n'est pas possible d'installer un ventilateur d'une épaisseur de 25 mm ou plus.

** Quand aucun ventilateur ni aucun radiateur ne sont installés à côté du panneau latéral.

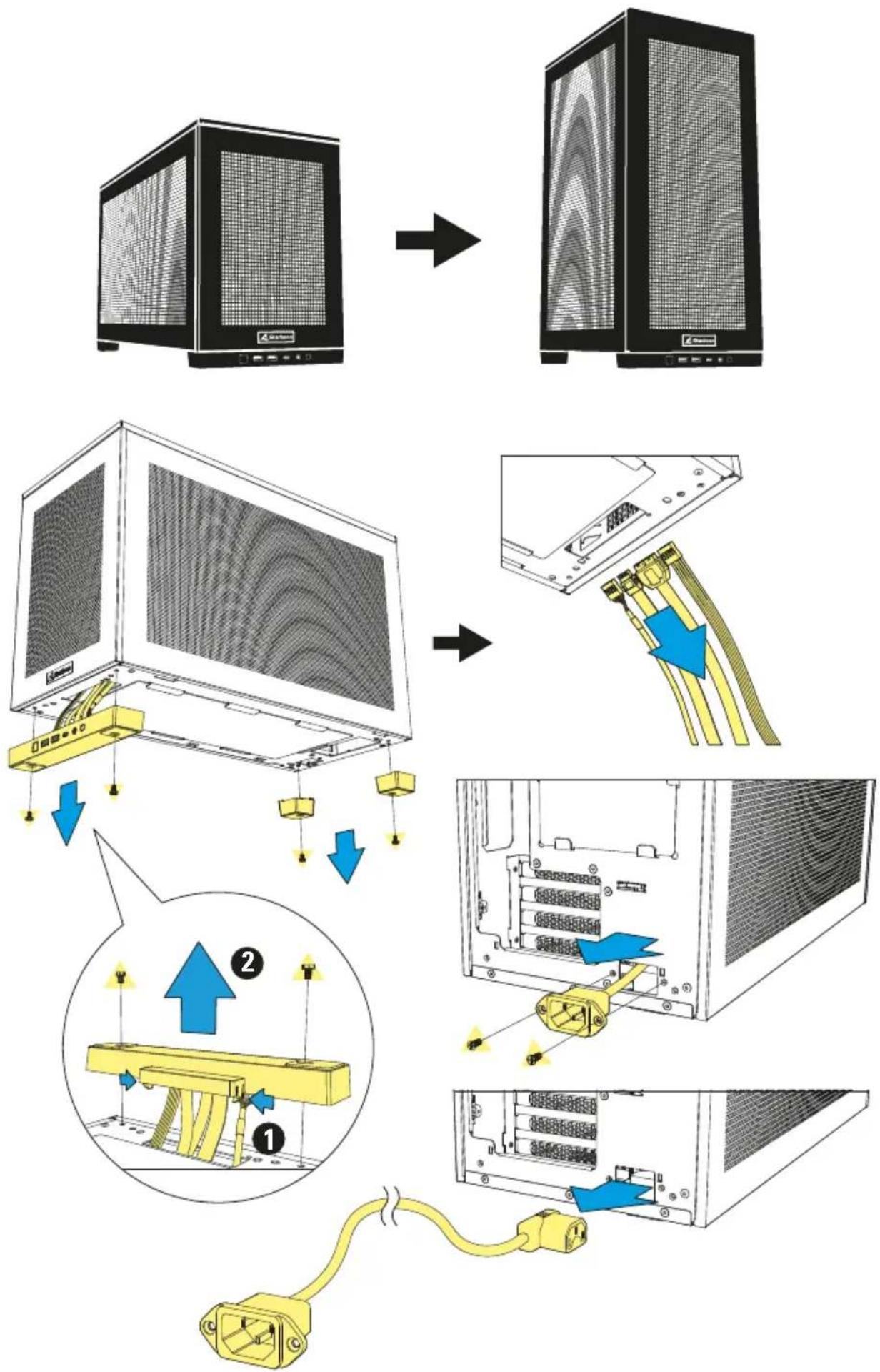

Position verticale

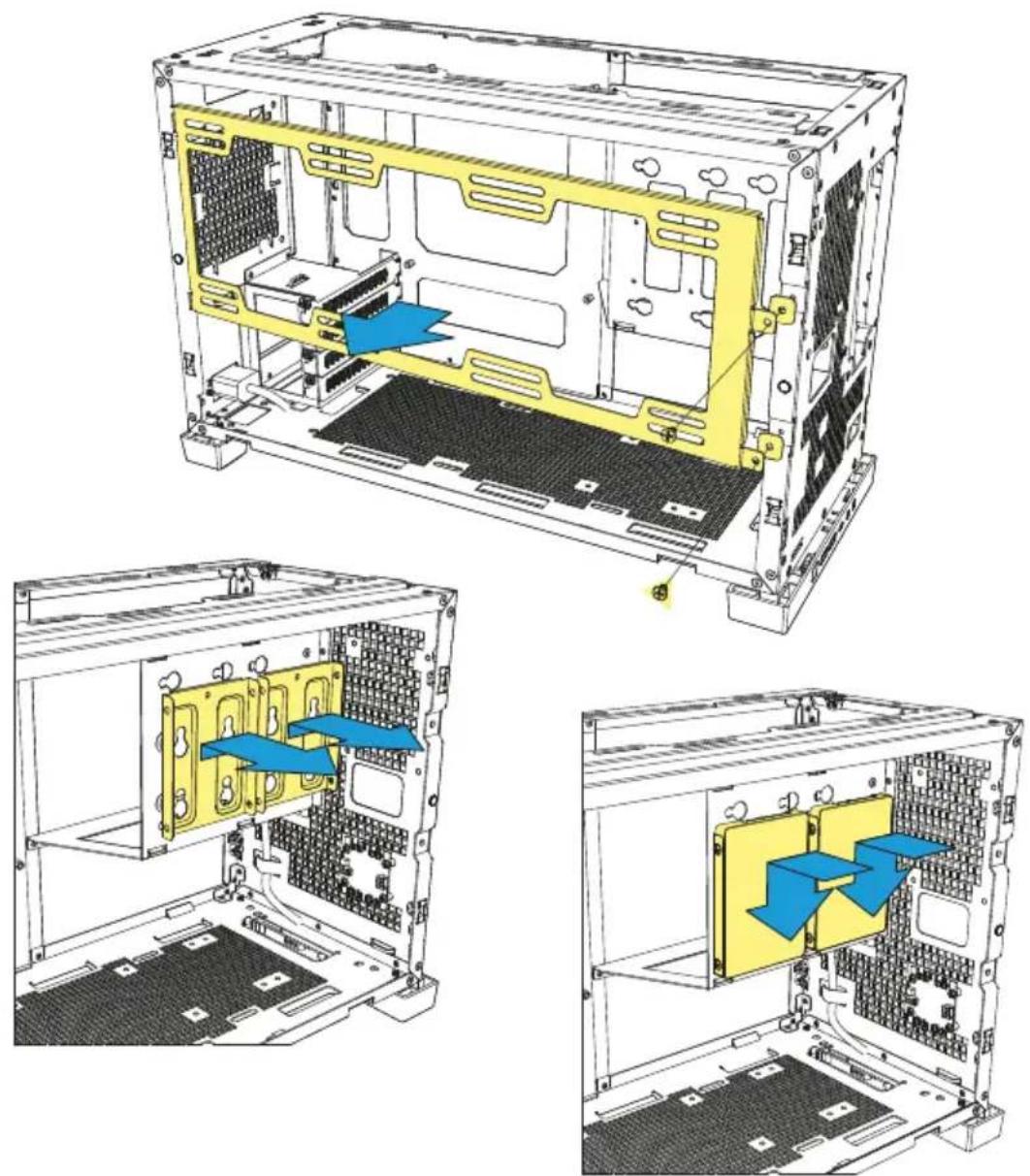

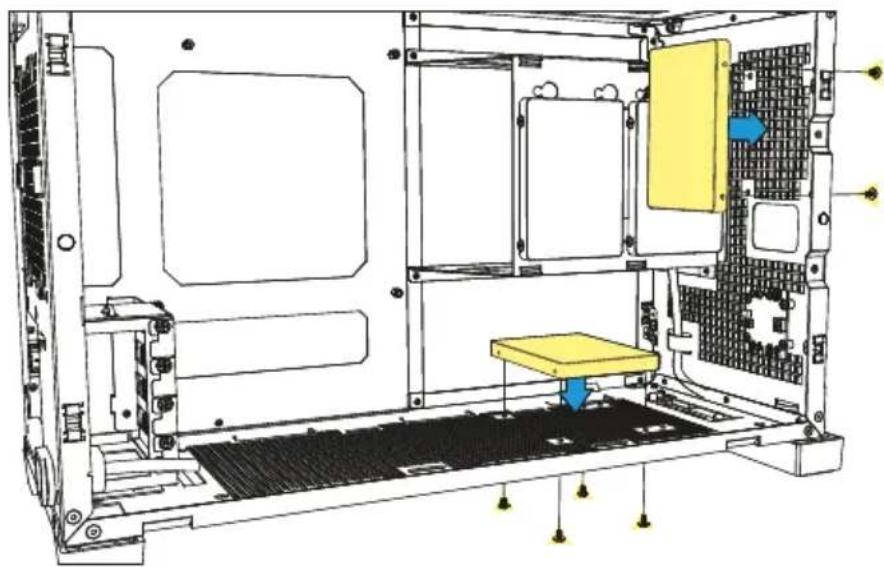

Installer les disques durs/SSD de 2,5"

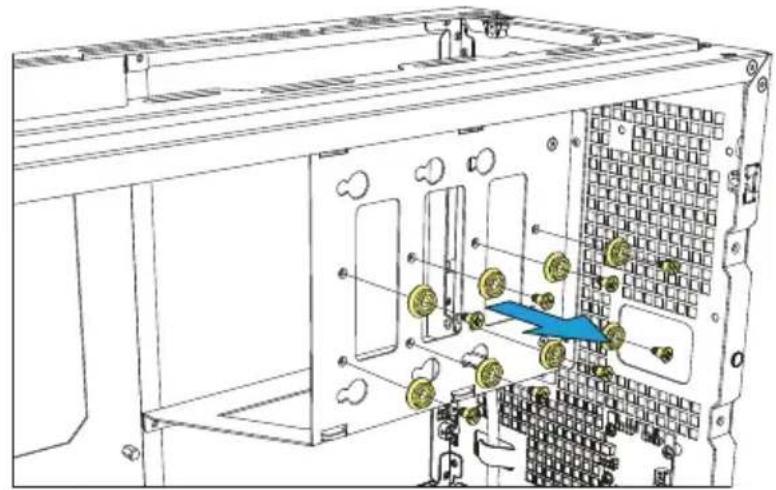

Installer les disques durs de 3,5"

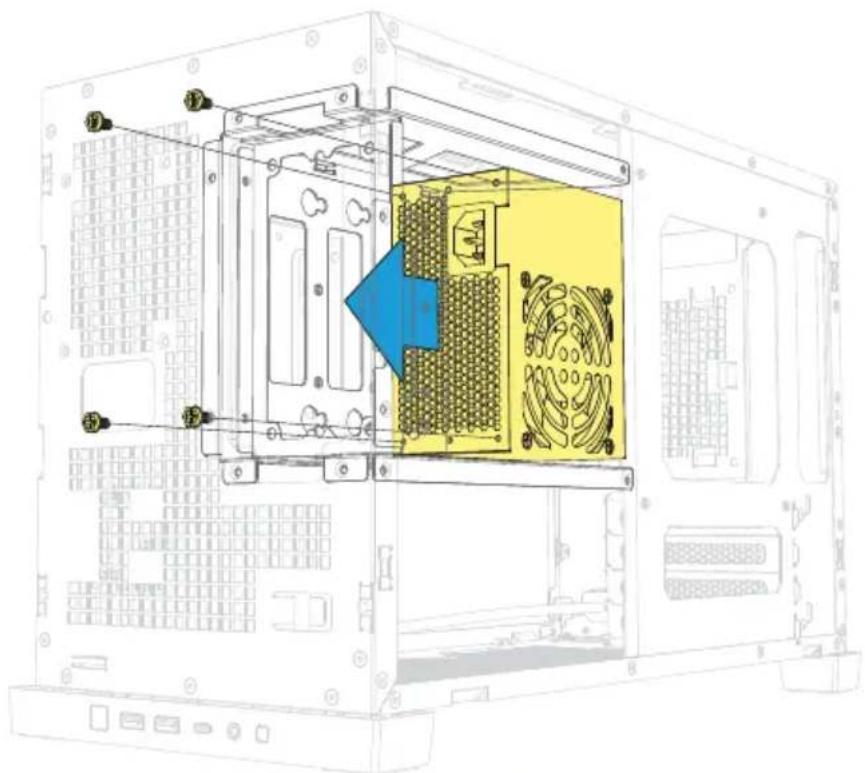

Installer le bloc d'alimentation

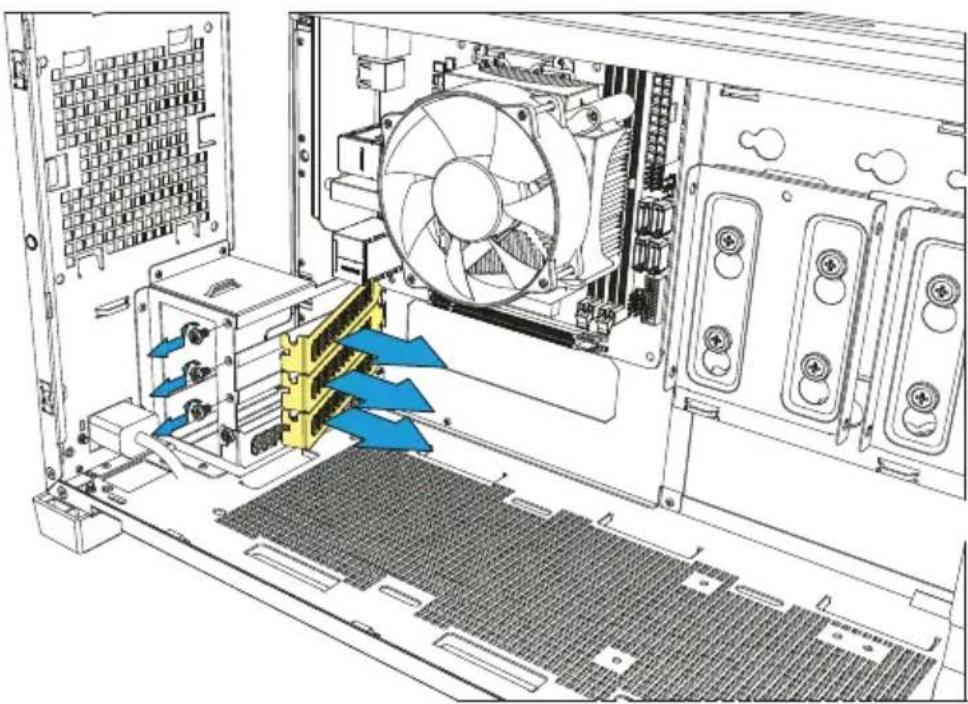

Installer les cartes d'extension

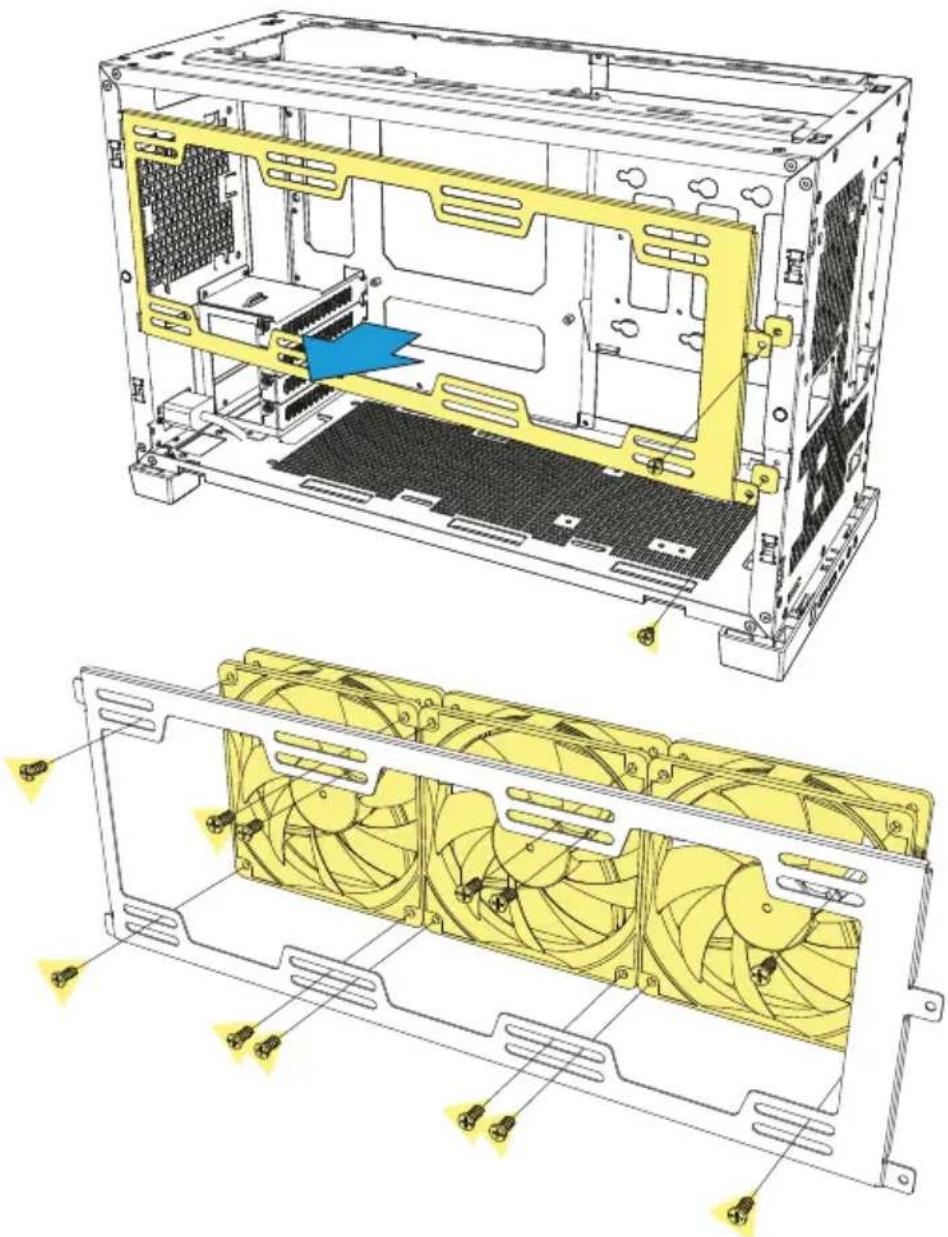

Installer les ventilateurs

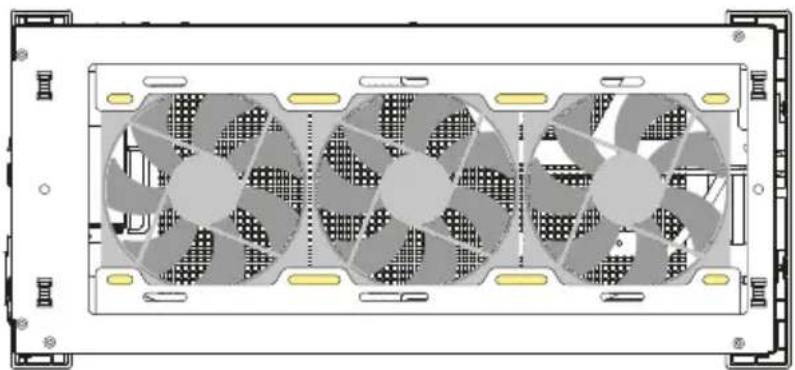

Ventilateurs de 120 mm

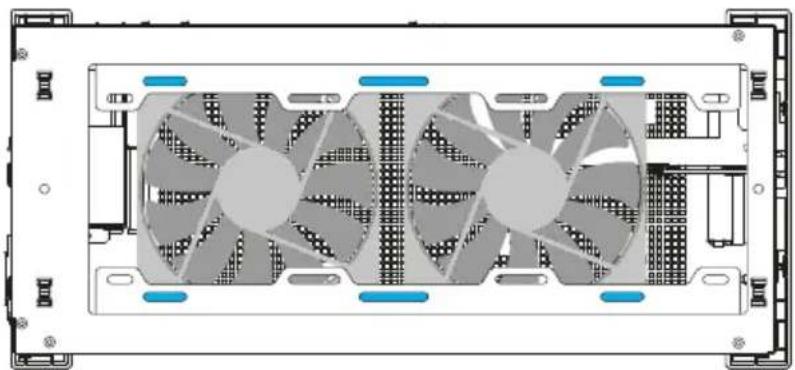

Ventilateurs de 140 mm

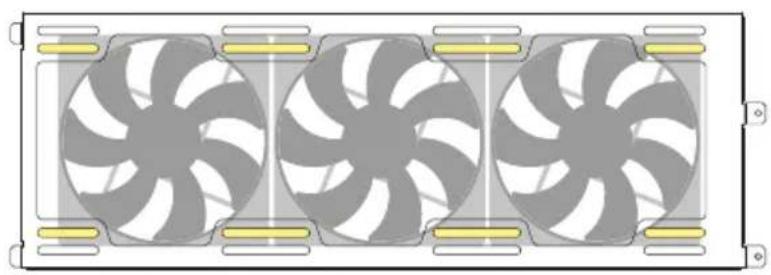

Ventilateurs de 120 mm

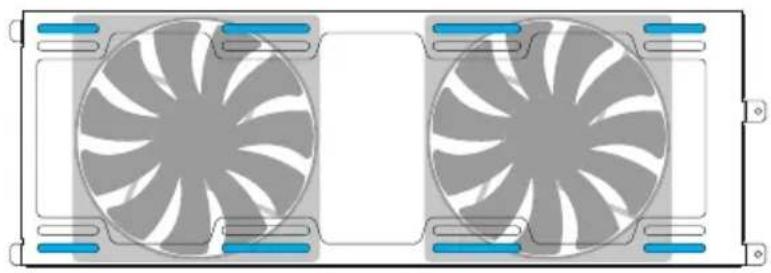

Ventilateurs de 140 mm

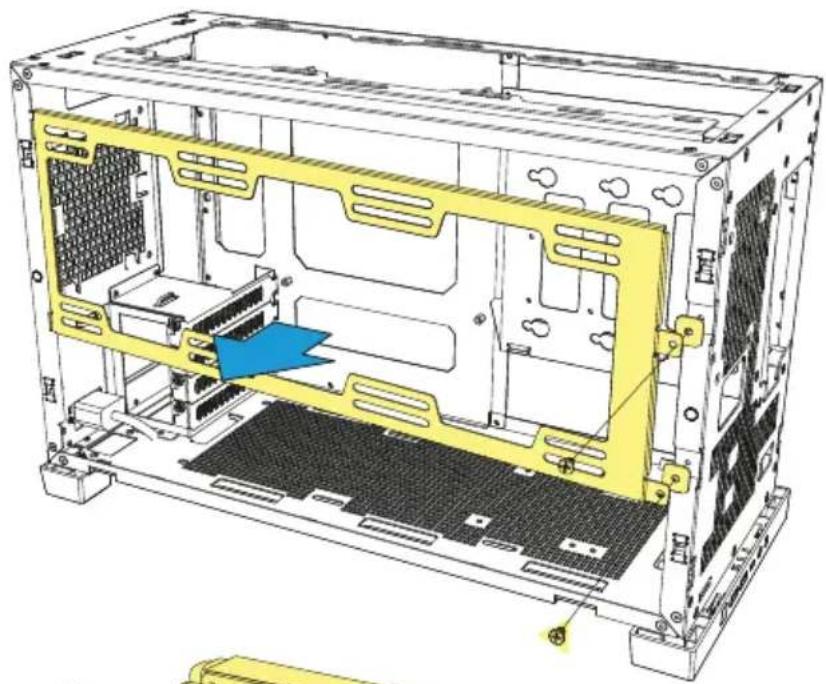

Installer le radiateur sur le panneau latéral

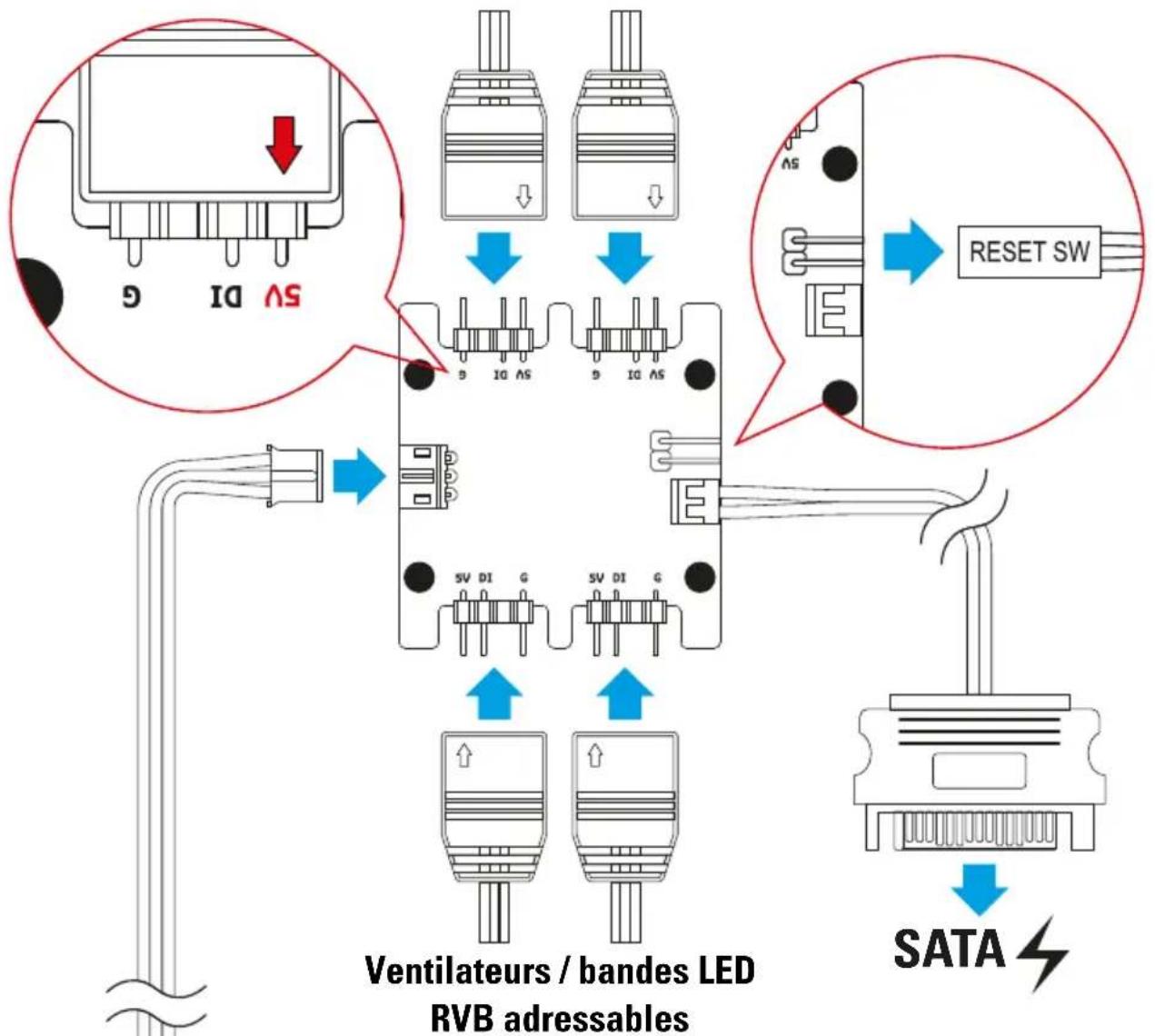

Commande RVB adressable via la carte mère

Version RVB
Ventilateurs / bandes LED RVB adressables

SV DI 10 AS Ventilateurs / bandes LED RVB adressables SATA

Barrette mâle de carte mère adressable RVB

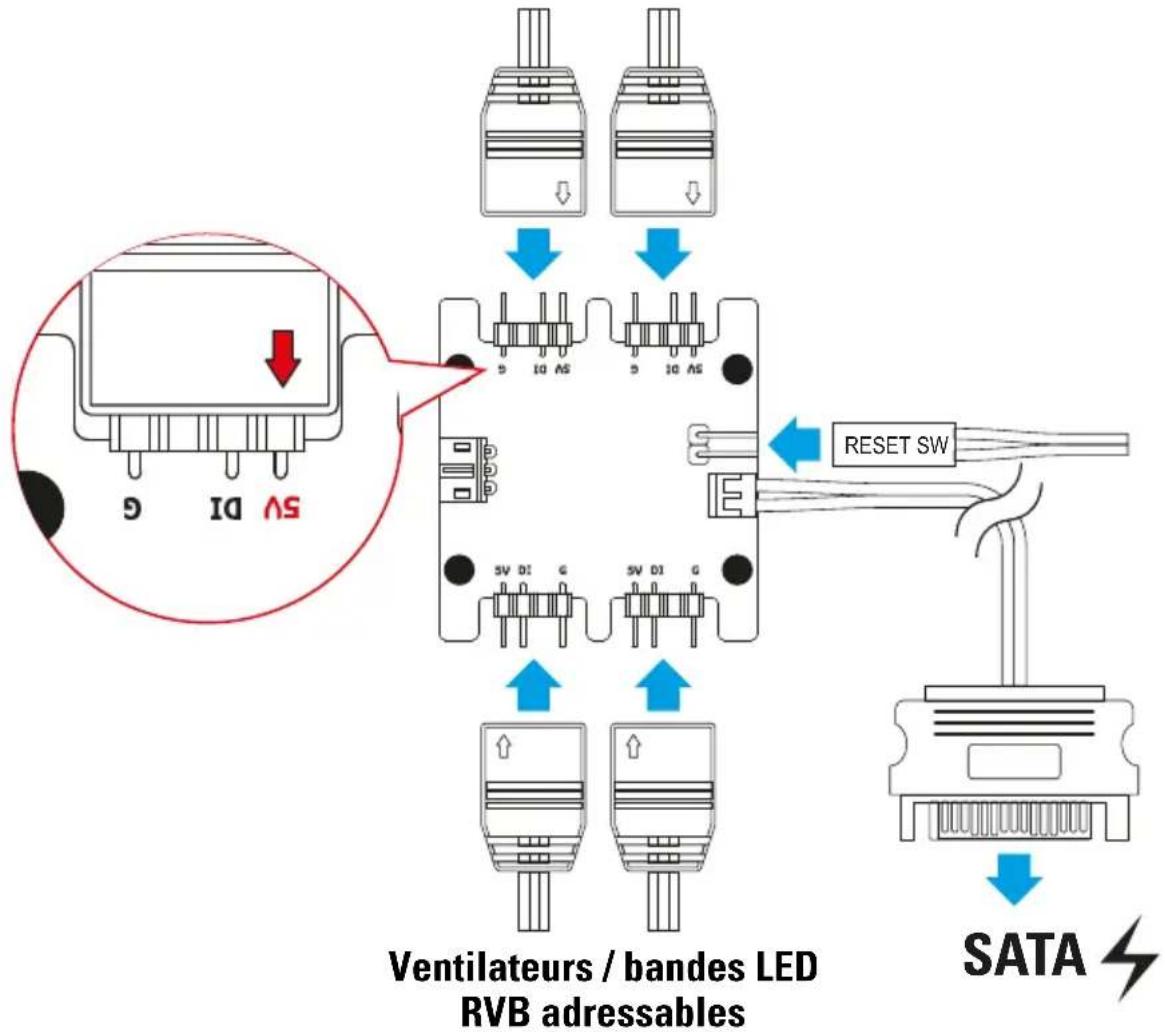

Commande RVB adressable manuelle

Version RVB
Ventilateurs / bandes LED RVB adressables

SV DI 6 AS 5 10 AS 5 10 AS RESET SW 5V DI G 5V DI G Ventilateurs / bandes LED RVB adressables SATA

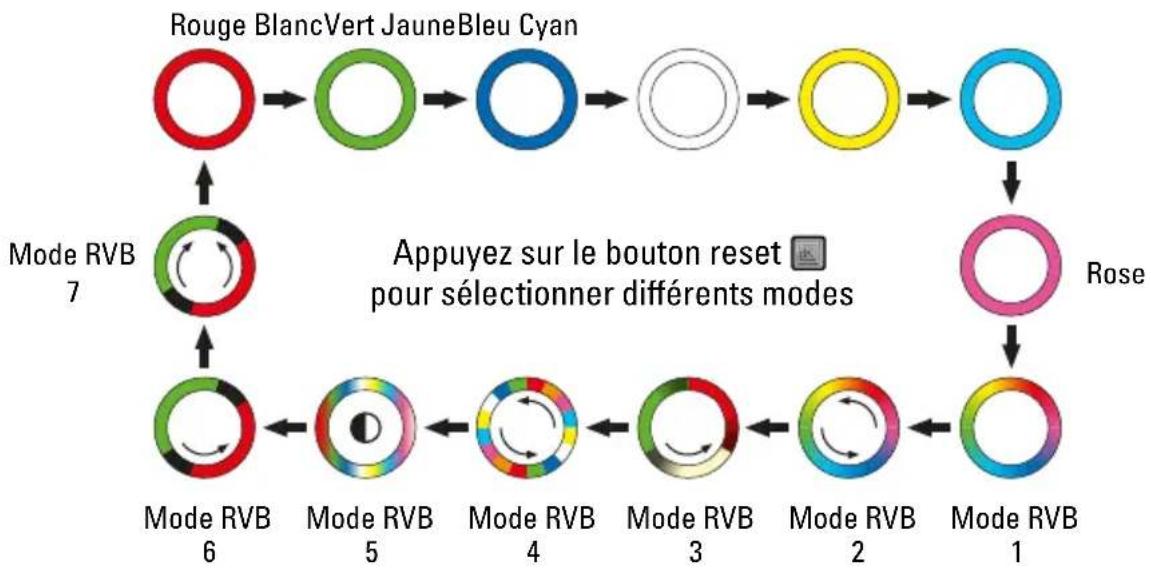


Appuyez sur le bouton reset 📄 pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset 📄 pour allumer les LED
