Type de produit	Boîtier PC Micro-ATX
Marque	Sharkoon
Modèle	MK6 RGB
Facteur de forme	Micro-ATX, Mini-ITX (compatible BTF)
Slots d'expansion	5
Revêtement intérieur	Oui
Support carte graphique	Oui (réglable)
Installation sans montage des périphériques	Oui
Système de gestion des câbles	Oui
Panneau latéral	Verre trempé
Couleurs disponibles	Noir, Blanc
Dimensions (L x P x H)	43,5 x 22,5 x 44,5 cm
Compatibilité RVB	Adressable (4 ports, 22 modes manuels), compatible ASUS Aura Sync, MSI Mystic Light Sync, ASRock Polychrome Sync, Gigabyte RGB Fusion Ready
Baies de disques	2x 3,5", 3x 2,5"
Ports I/O	1x USB-C 3.2 Gen 2, 2x USB 3.0, 1x Audio jack
Ventilateurs pré-installés	1x 120 mm PWM RGB adressable (arrière), 2x 120 mm PWM RGB adressable (latéral)
Support radiateur supérieur	Jusqu'à 360 mm (3x 120 mm ou 2x 140 mm)
Support radiateur latéral	Jusqu'à 360 mm (selon longueur carte graphique)
Concentrateur de ventilateur PWM	4 ports
Longueur max. carte graphique	41,0 cm
Hauteur max. refroidisseur CPU	17,0 cm
Longueur max. bloc d'alimentation	23,5 cm
Hauteur max. radiateur supérieur (avec ventilateurs)	6,0 cm
Contenu de l'emballage	MK6 RGB, kit d'accessoires
Entretien et nettoyage	Utiliser un chiffon doux et sec. Éviter les solvants et l'eau.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Kit de carte graphique verticale en option (réf. CM100/MK Series VGCK 4.0 Black).

FOIRE AUX QUESTIONS - MK6 RGB Sharkoon

Comment connecter le RVB du boîtier à la carte mère ?

Utilisez le connecteur RVB adressable 5V (broche 5V-D-coded-G) et branchez-le sur le header correspondant de la carte mère. Assurez-vous que la carte mère supporte ASUS Aura Sync, MSI Mystic Light, ASRock Polychrome ou Gigabyte RGB Fusion.

Puis-je contrôler le RVB sans carte mère compatible ?

Oui, le boîtier dispose d'un contrôle manuel avec 22 modes. Appuyez sur le bouton reset (□) pendant 2 secondes pour éteindre les LED, puis une pression courte pour allumer et changer de mode.

Quels types de cartes mères sont compatibles ?

Le Sharkoon MK6 RGB supporte les formats Mini-ITX et Micro-ATX (y compris BTF). Vérifiez les dimensions pour un ajustement correct.

Comment installer un disque dur de 3,5 pouces ?

Retirez le panneau latéral, localisez les baies de 3,5 pouces (2 emplacements). Insérez le disque dur dans le tiroir ou vissez-le directement, puis branchez les câbles SATA et d'alimentation.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 41,0 cm. Cependant, si vous installez un radiateur sur le panneau latéral, une carte graphique de plus de 26 cm peut gêner.

Comment nettoyer le panneau en verre trempé ?

Utilisez un chiffon doux et sec pour essuyer les traces. Évitez les nettoyants abrasifs ou à base d'alcool qui pourraient endommager la surface.

Puis-je installer un watercooling AIO ?

Oui, le panneau supérieur accepte un radiateur jusqu'à 360 mm (3x 120 mm ou 2x 140 mm). Le panneau latéral peut aussi accueillir un radiateur, mais vérifiez la compatibilité avec la carte graphique.

Combien de ventilateurs peuvent être installés ?

Le boîtier peut accueillir jusqu'à 8 ventilateurs : 1 à l'arrière (pré-installé), 3 en haut, 2 sur le côté (2 pré-installés) et 2 en bas. Utilisez le concentrateur PWM 4 ports.

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez en acheter une séparément, compatible avec la longueur maximale de 23,5 cm.

Comment accéder aux paramètres de gestion des câbles ?

Le boîtier dispose d'un système de gestion des câbles à l'arrière de la carte mère. Utilisez les découpes et les attaches fournies pour un rangement propre.

MODE D'EMPLOI MK6 RGB Sharkoon

Caractéristiques générales:

Facteur de forme: Micro-ATX
Slots d'expansion: 5
Revêtement intérieur:	√
Support carte graphique:	√
Installation sans montage des périphériques:	√
Système de gestion des câbles:	√
Panneau latéral:	Verre trempé
Versions en couleur: Noir, Blanc
Dimensions (L x P x H): 43,5 x 22,5 x 44,5 cm

Compatibilité RVB:

Type: Adressable
Ports: 4
Contrôle manuel: 22 modes
Compatibilité carte mère:	ASUS Aura Sync,MSI Mystic Light Sync,ASRock Polychrome Sync,Gigabyte RGB Fusion Ready
Broche RVB: 5V-D-coded-G

Baies maximum:

3,5" 2

2,5" 3

I/O:

Type-C (USB 3.2 Gen 2): 1

USB 3.0 (gauche): 2

Audio (gauche): √ (Prise jack TRRS)

Configuration des ventilateurs:

Panneau arrière:	1x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)
Panneau supérieur:	3x ventilateur de 120 mm ou 2x ventilateur de 140 mmou radiateur (en option)
Panneau latéral:	2x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)ou radiateur* (en option)
Panneau inférieur:	2x ventilateur de 120 mm (en option)
Concentrateur de ventilateur PWM:	4 ports

Compatibilité:

Carte mère:	Mini-ITX, Micro-ATX (BTF)
Longueur max. des cartes graphiques: 41,0 cm
Hauteur max. du refroidisseur CPU: 17,0 cm
Longueur max. du bloc d'alimentation:	23,5 cm
Hauteur max. du radiateur avec ventilateur (supérieur):	6,0 cm

Contenu de l'emballage:

MK6 RGB, Kit d'accessoires

* Une longueur de carte graphique supérieure à 26 cm peut gêner l'installation du radiateur sur la panneau latéral

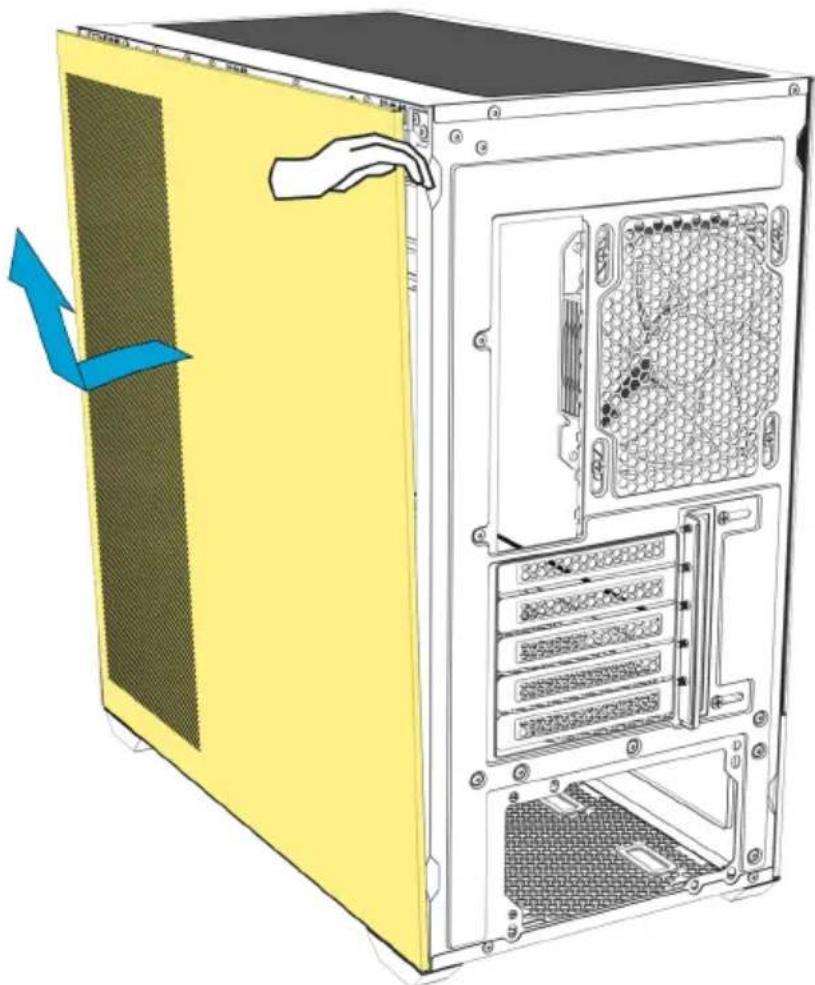

Assemblage du panneau latéral

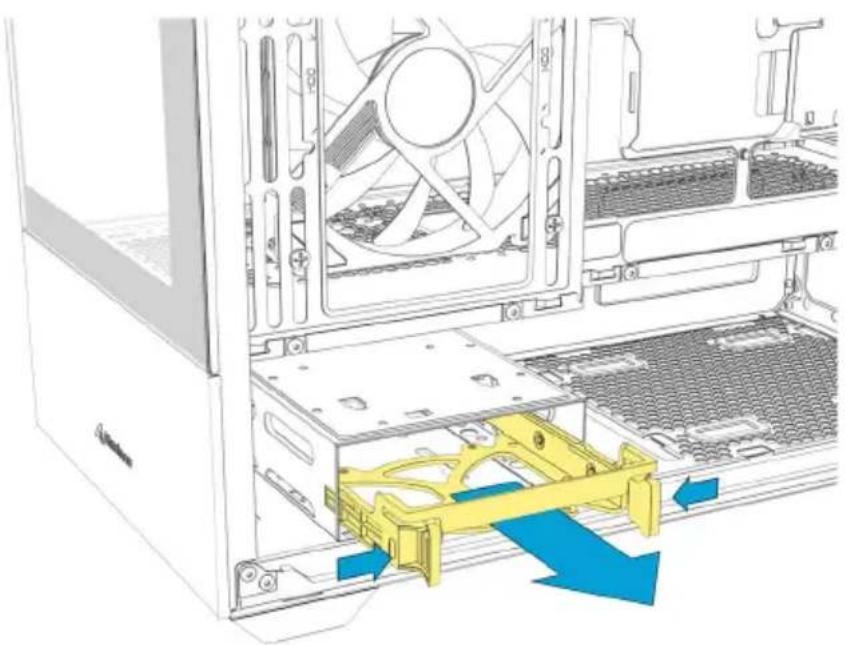

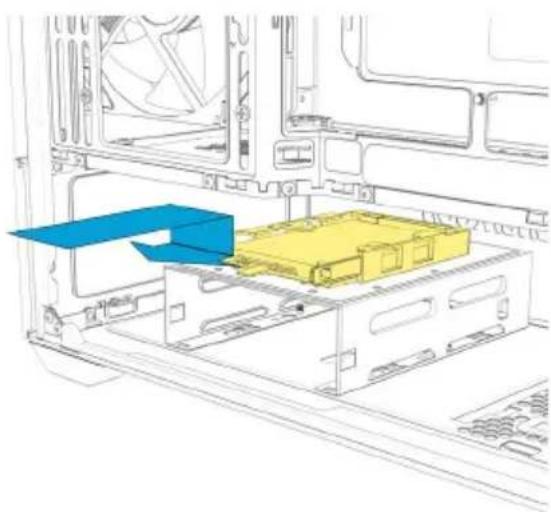

Installer les disques durs/SSD de 2,5"

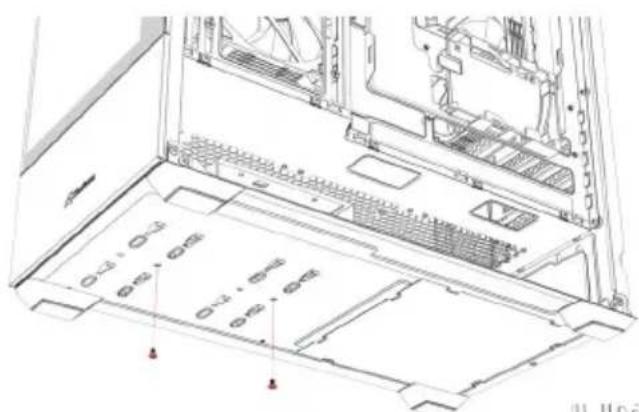

Installer les disques durs/SSD de 2,5"

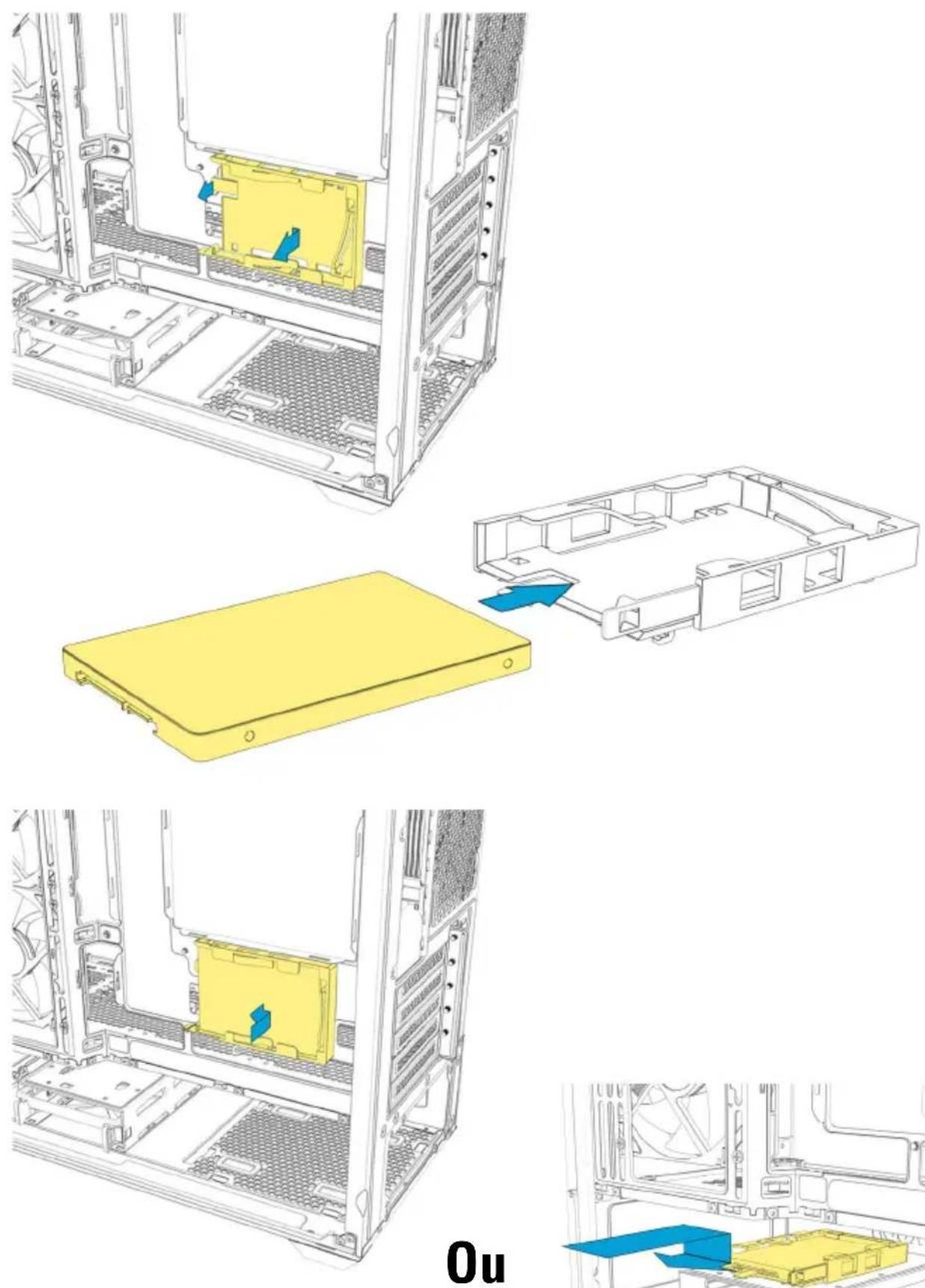

Installer les disques durs/SSD de 2,5"

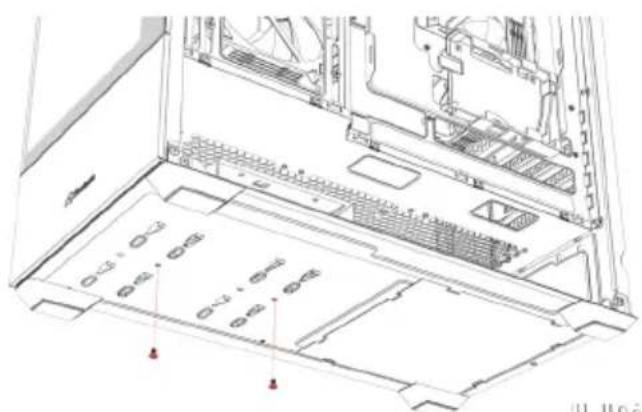

Installer les disques durs de 3,5"

Installer les disques durs de 3,5"

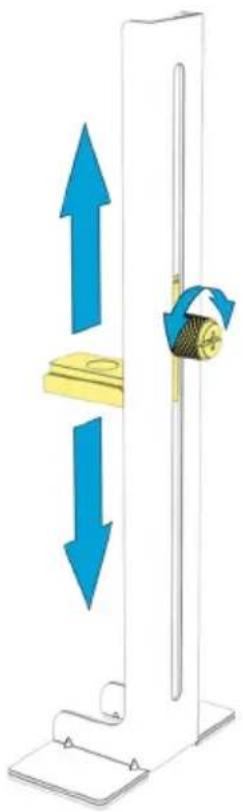

Ajuster le support carte graphique

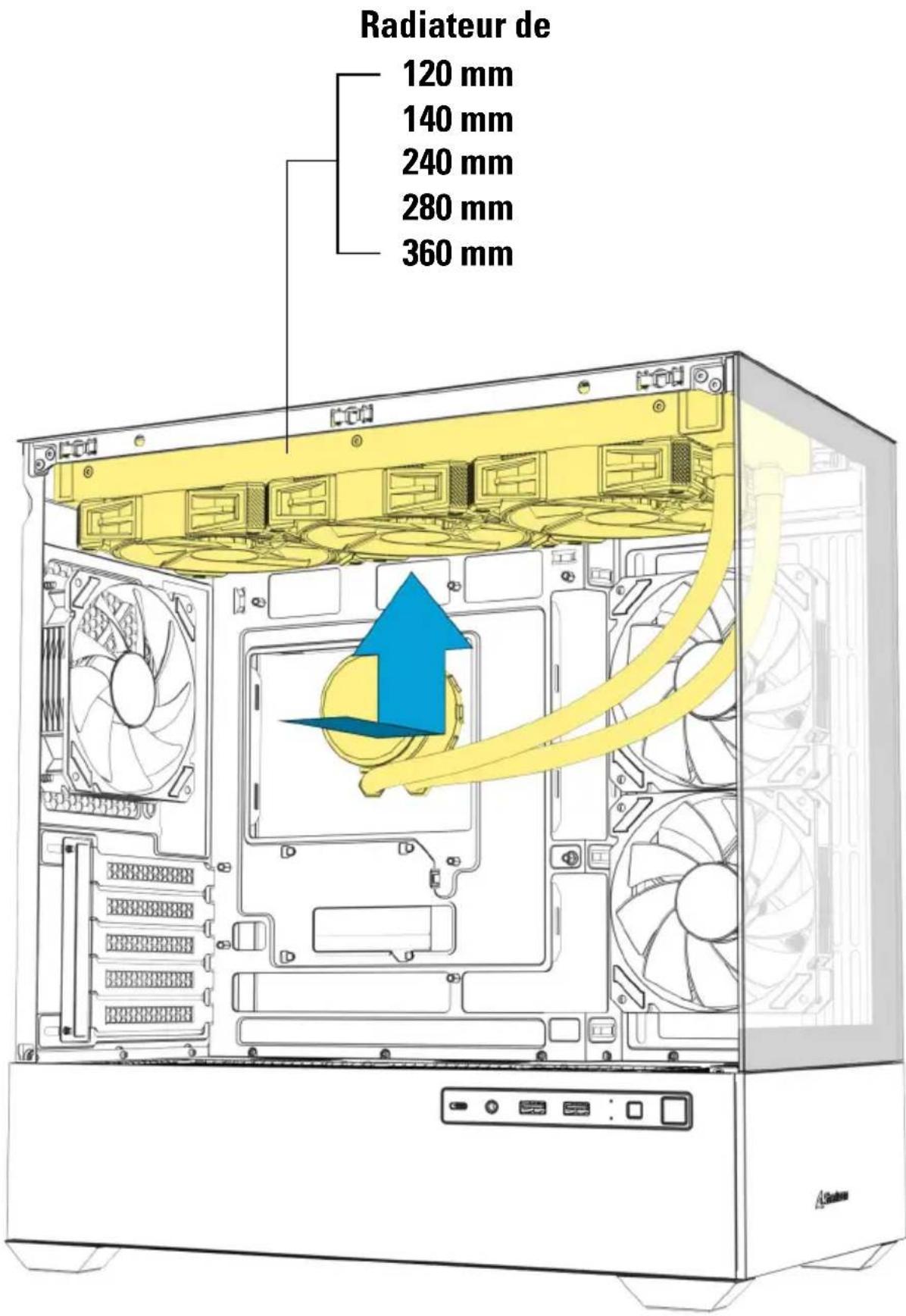

Installer le radiateur sous le panneau supérieur

Radiateur de 120 mm 140 mm 240 mm 280 mm 360 mm

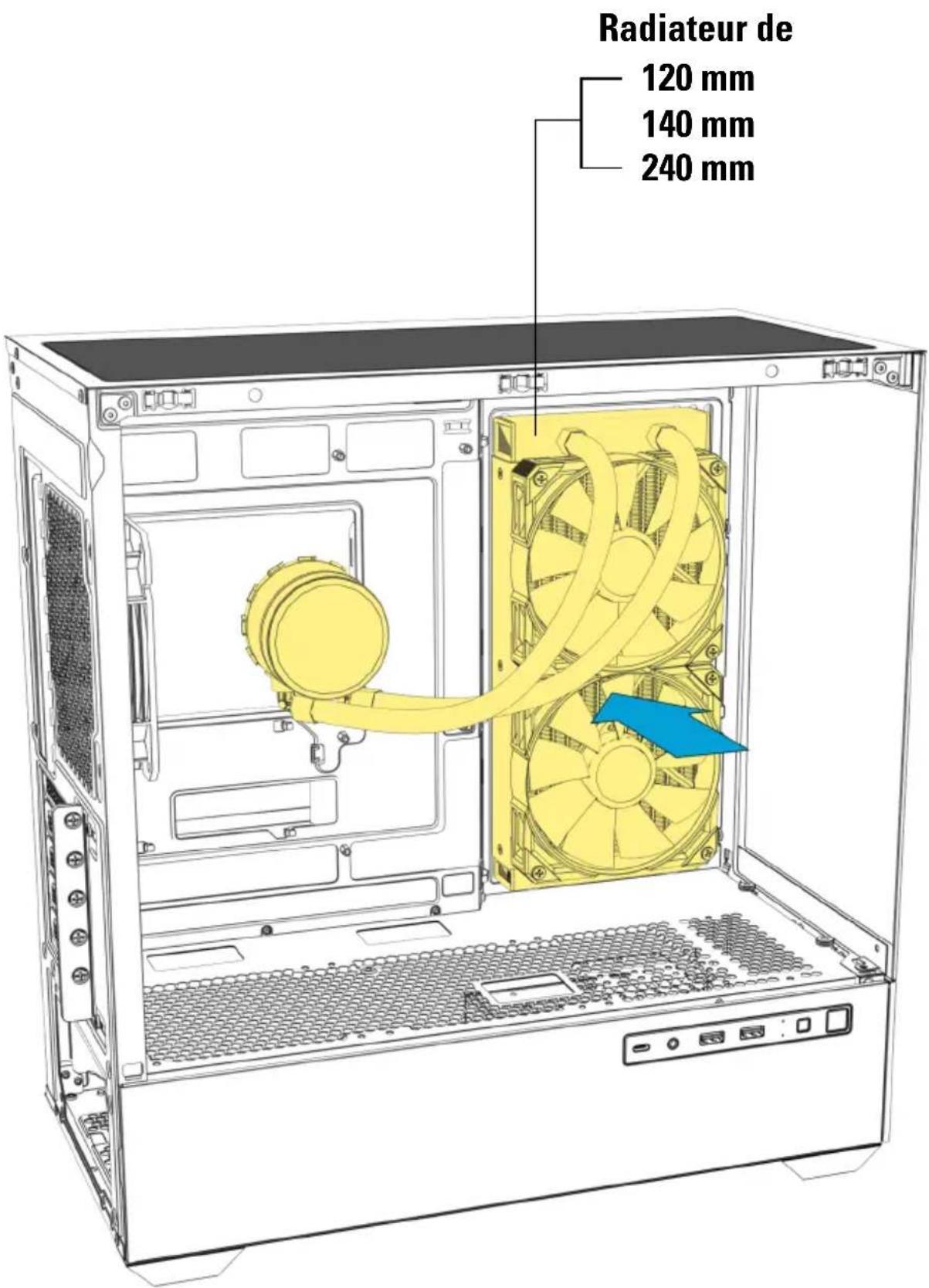

Installer le radiateur sur le panneau latéral

Radiateur de 120 mm 140 mm 240 mm

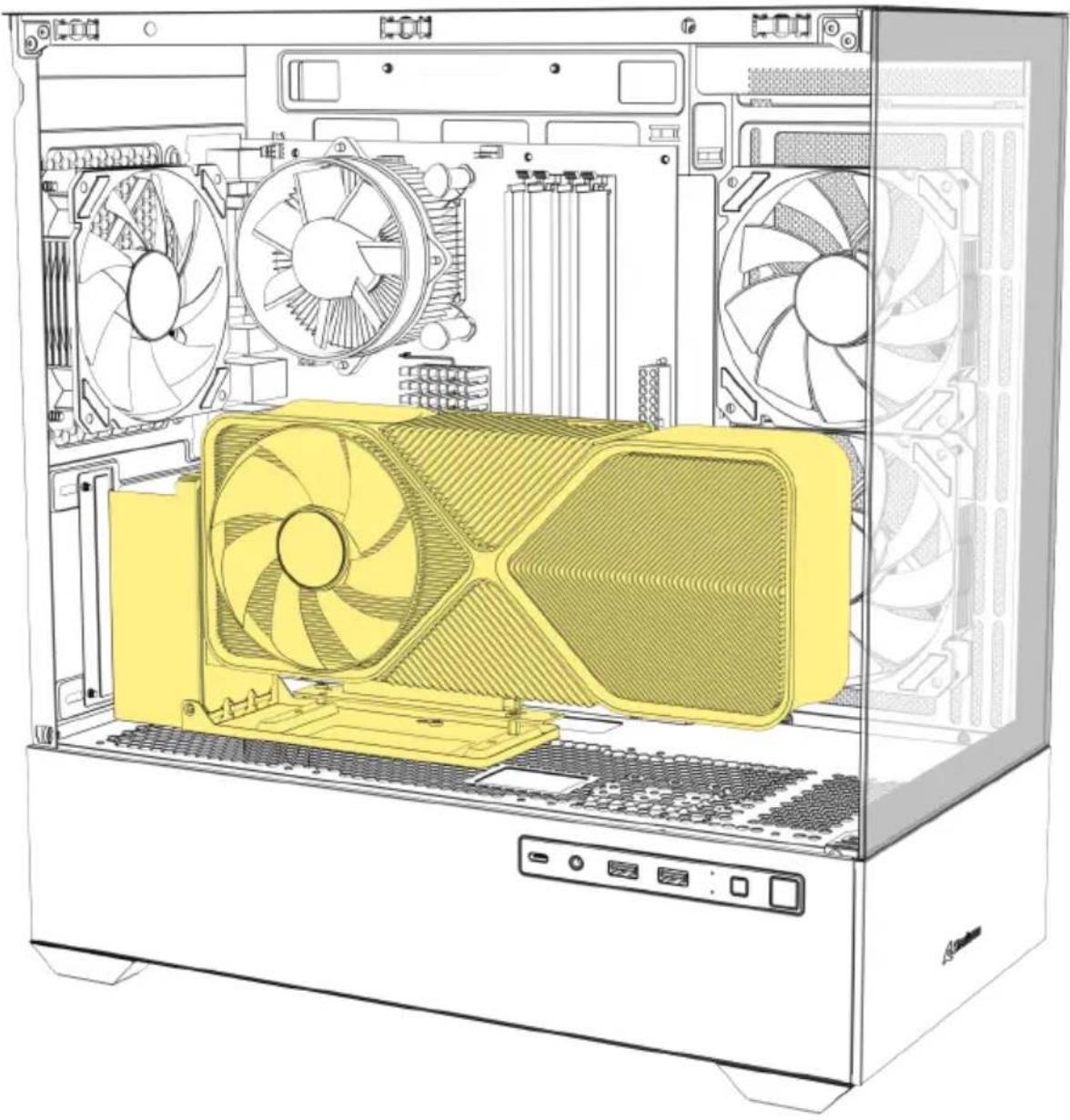

Kit de carte graphique verticale en option

Si nécessaire, veuillez vérifier chez votre revendeur local pour acheter ce kit.

CM100/MK Series VGCK 4.0 Black

4044951043668

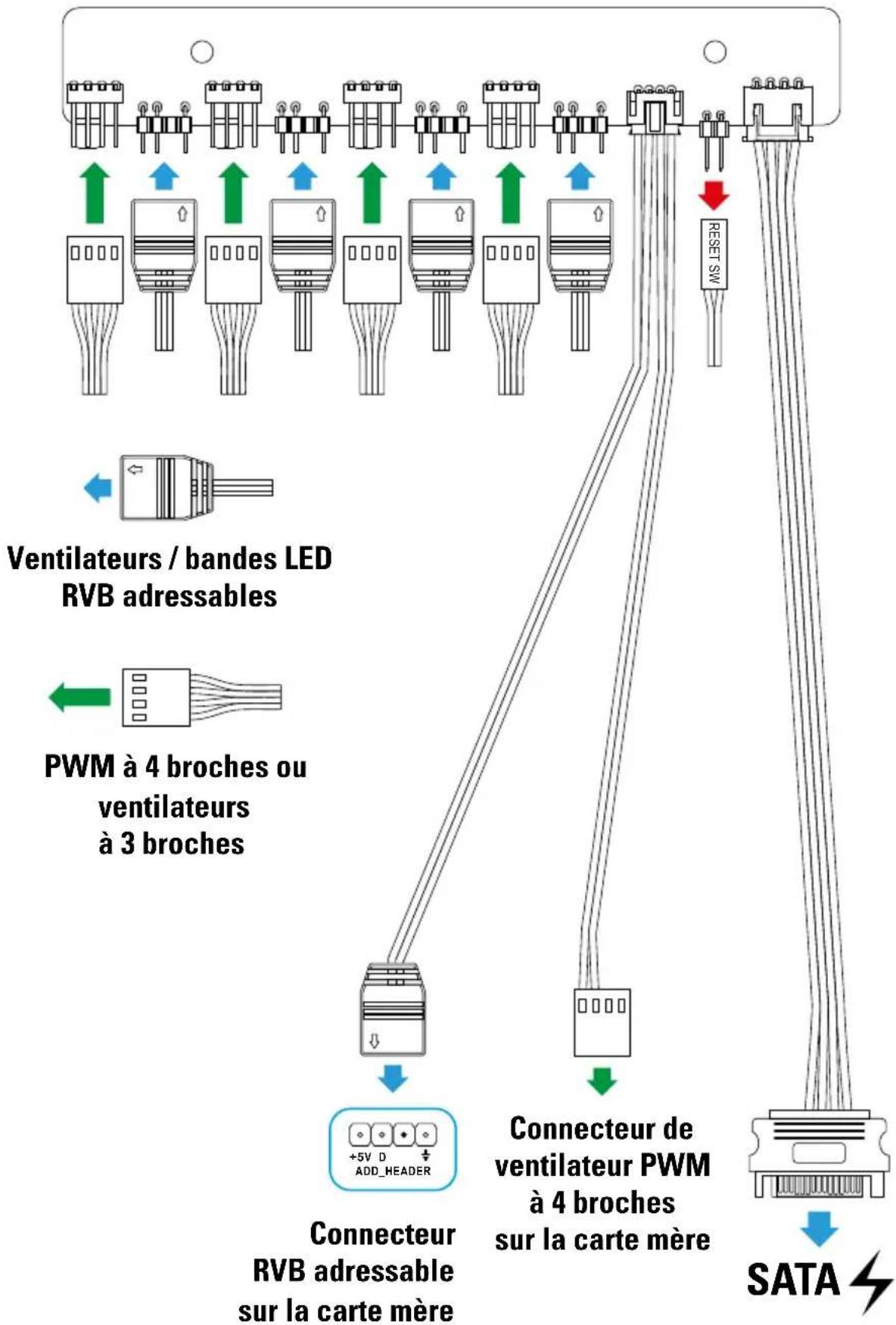

Commande RVB adressable via la carte mère

Ventilateurs / bandes LED RVB adressables PWM à 4 broches ou ventilateurs à 3 broches Connecteur RVB adressable sur la carte mère Connecteur de ventilateur PWM à 4 broches sur la carte mère SATA

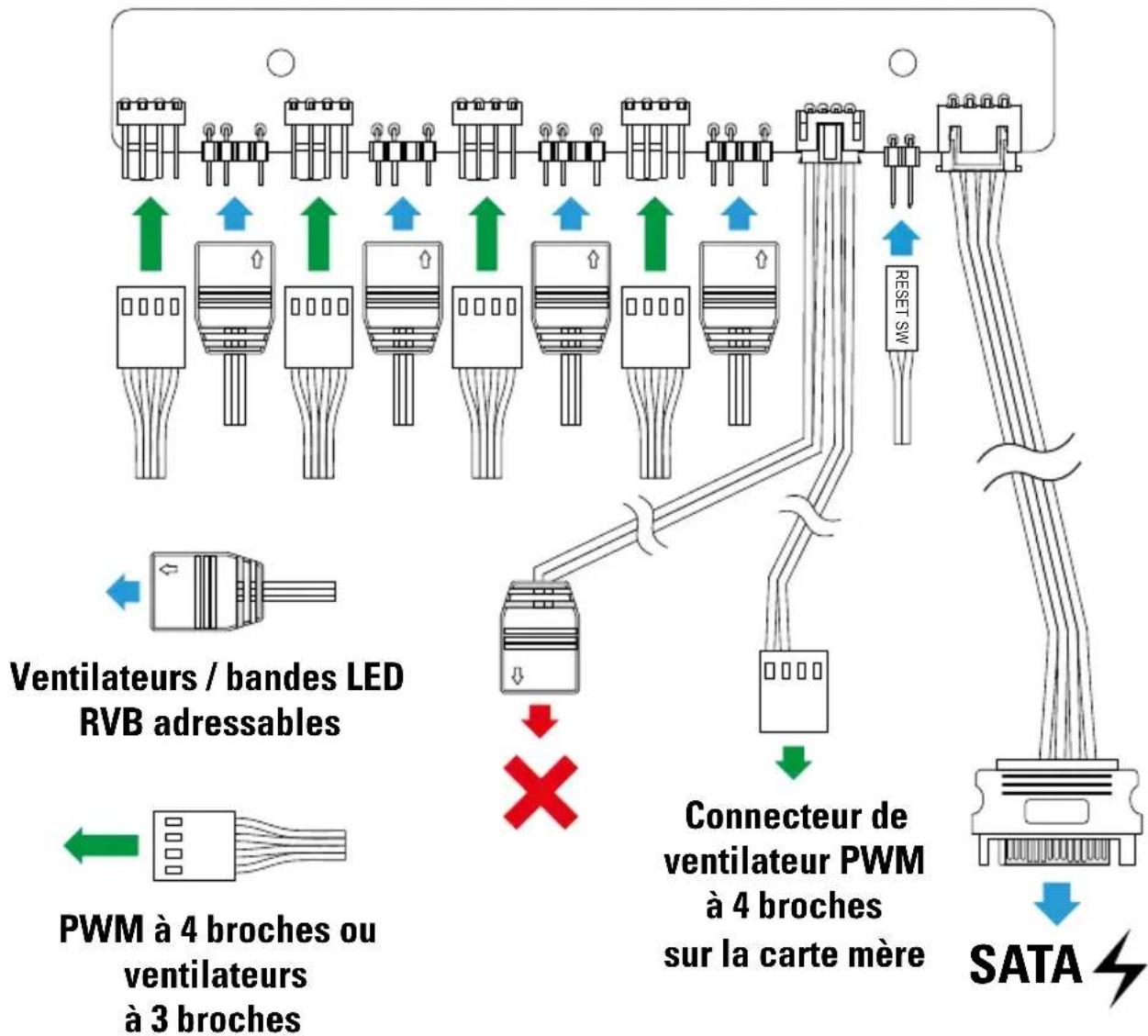

Commande RVB adressable manuelle

    J["Mode RVB 12"] --> K["Mode RVB 13"]
    K --> L["Mode RVB 12"]

    M["Blanc naturel Rough Vert Jan"] --> N["Blanc Rough"]
    N --> O["Blanc Vert Jan"]

    P["Mode RVB 1"] --> Q["Mode RVB 2"]
    Q --> R["Mode RVB 2"]

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333

Appuyez sur le bouton reset □ pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset □ pour allumer les LED.
