Caractéristiques techniques	Boîtier ATX, compatible avec cartes mères ATX, Micro-ATX et Mini-ITX
Dimensions	Dimensions : 420 x 210 x 470 mm
Poids	Poids : environ 6,5 kg
Matériaux	Acier, plastique
Emplacements pour disques	2 x 3,5" et 2 x 2,5"
Refroidissement	Support pour jusqu'à 6 ventilateurs de 120 mm
Connectivité	Ports USB 3.0, USB 2.0, audio et microphone en façade
Utilisation	Idéal pour les configurations de jeu et de bureau
Maintenance	Filtres anti-poussière amovibles pour un nettoyage facile
Sécurité	Conception robuste avec des panneaux latéraux en verre trempé
Informations générales	Garantie de 2 ans, design moderne et esthétique personnalisable

FOIRE AUX QUESTIONS - REBEL C80M Sharkoon

Comment installer le Sharkoon REBEL C80M ?

Pour installer le Sharkoon REBEL C80M, commencez par ouvrir le boîtier en retirant les panneaux latéraux. Ensuite, installez la carte mère en alignant les trous de montage avec les entretoises. Fixez la carte mère avec des vis. Installez l'alimentation, les disques durs et les composants supplémentaires en suivant le manuel d'utilisation.

Quelles sont les dimensions maximales des composants compatibles ?

Le Sharkoon REBEL C80M peut accueillir des cartes graphiques jusqu'à 36 cm de long, des refroidisseurs de processeur jusqu'à 16 cm de haut et des alimentations jusqu'à 20 cm de long.

Comment gérer le câblage à l'intérieur du boîtier ?

Utilisez les passages de câbles situés derrière la carte mère pour dissimuler les câbles. Assurez-vous de bien organiser les câbles pour favoriser un bon flux d'air et faciliter l'accès aux composants.

Le Sharkoon REBEL C80M prend-il en charge le refroidissement liquide ?

Oui, le Sharkoon REBEL C80M prend en charge le refroidissement liquide. Vous pouvez installer un radiateur de 240 mm à l'avant ou un radiateur de 120 mm à l'arrière du boîtier.

Comment nettoyer le filtre à poussière ?

Pour nettoyer le filtre à poussière, retirez-le des emplacements dédiés du boîtier. Nettoyez-le délicatement avec un aspirateur ou rincez-le à l'eau tiède. Assurez-vous qu'il soit complètement sec avant de le réinstaller.

Quels ports USB sont disponibles sur le boîtier ?

Le Sharkoon REBEL C80M est équipé de deux ports USB 3.0 et de deux ports USB 2.0 sur le panneau avant, facilitant la connexion des périphériques.

Comment résoudre un problème de surchauffe ?

Assurez-vous que le boîtier dispose d'une circulation d'air adéquate. Vérifiez que tous les ventilateurs fonctionnent correctement et que le filtre à poussière est propre. Si nécessaire, envisagez d'ajouter des ventilateurs supplémentaires.

Quelles sont les solutions en cas de bruit excessif du boîtier ?

Si vous entendez un bruit excessif, vérifiez que les composants sont bien fixés et que les ventilateurs ne frottent pas contre d'autres éléments. Vous pouvez également envisager de remplacer les ventilateurs par des modèles plus silencieux.

Où trouver le manuel d'utilisation du Sharkoon REBEL C80M ?

Le manuel d'utilisation du Sharkoon REBEL C80M est disponible sur le site officiel de Sharkoon dans la section support ou téléchargement.

Comment vérifier la compatibilité des composants avec le Sharkoon REBEL C80M ?

Pour vérifier la compatibilité, consultez les spécifications du produit sur le site de Sharkoon et comparez les dimensions des composants que vous souhaitez installer (carte mère, carte graphique, refroidisseur, etc.).

MODE D'EMPLOI REBEL C80M Sharkoon

Caractéristiques générales:

Facteur de forme: ATX
Slots d'expansion: 7
Revêtement intérieur:	√
Support carte graphique:	√
Système de gestion des câbles:	√
Panneau latéral: Métal
Versions en couleur: Noir
Dimensions (L x P x H): 48,9 x 23,0 x 49,5 cm

Compatibilité RVB:

Type: Adressable
Ports: 8
Contrôle manuel: 22 modes
Compatibilité carte mère:	MSI Mystic Light Sync,ASUS Aura Sync,Gigabyte RGB Fusion Ready,ASRock Polychrome Sync
Broche RVB: 5V-D-coded-G

Baies maximum:

3,5" 3

2,5" 3

I/O:

Type-C (USB 3.2 Gen 2): 1
USB 3.0 (supérieur): 2
Audio (supérieur):	√ (Prise jack TRRS)

Configuration des ventilateurs:

■ Panneau frontal:	3x ventilateur PWM LED RVB adressable de 120 mm (pré-installé) ou 3x ventilateur de 140 mm (en option)
■ Panneau arrière:	1x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)
■ Panneau supérieur:	3x ventilateur de 120 mm ou 2x ventilateur de 140 mm ou radiateur (en option)
■ Panneau latéral:	4x ventilateur* de 120 mm ou radiateur (en option)

Compatibilité:

Carte mère:	Mini-ITX, Micro-ATX, ATX (BTF)
Longueur max. des cartes graphiques:	40,0 cm
Hauteur max. du refroidisseur CPU:	16,5 cm
Longueur max. du bloc d'alimentation:	27,0 cm
Hauteur max. du radiateur avec ventilateur (supérieur):	6,0 cm

Contenu de l'emballage:

■ Rebel C80M RGB, Kit d'accessoires

*1x ventilateur de 120 mm a le même espace d'installation pour 1x disque dur

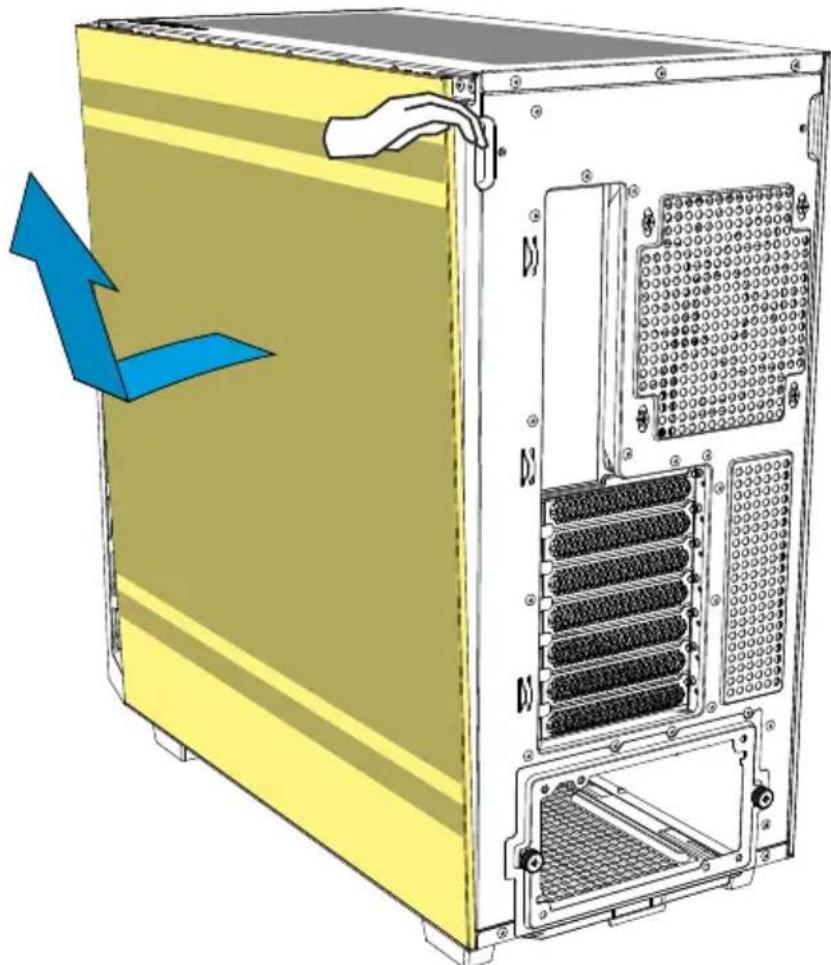

Assemblage du panneau latéral

Installer les disques durs/SSD de 2,5"

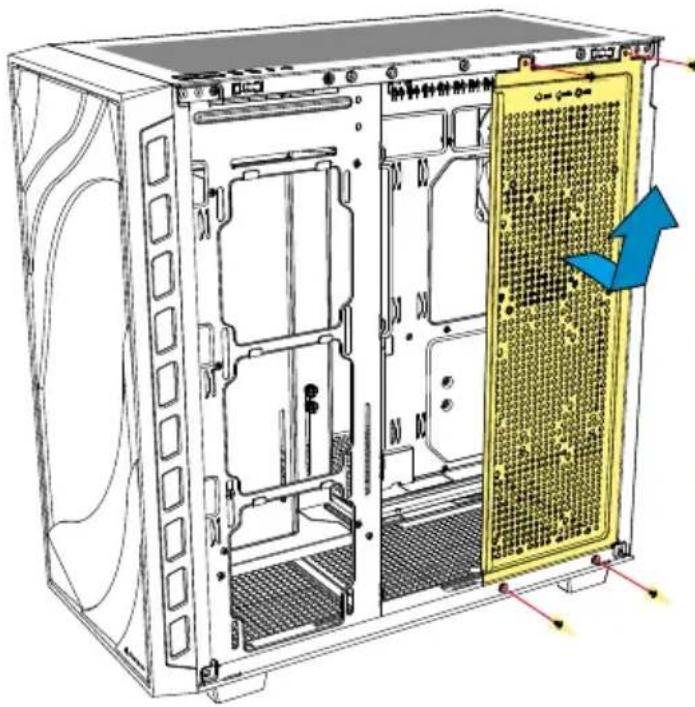

Installer les disques durs de 3,5"

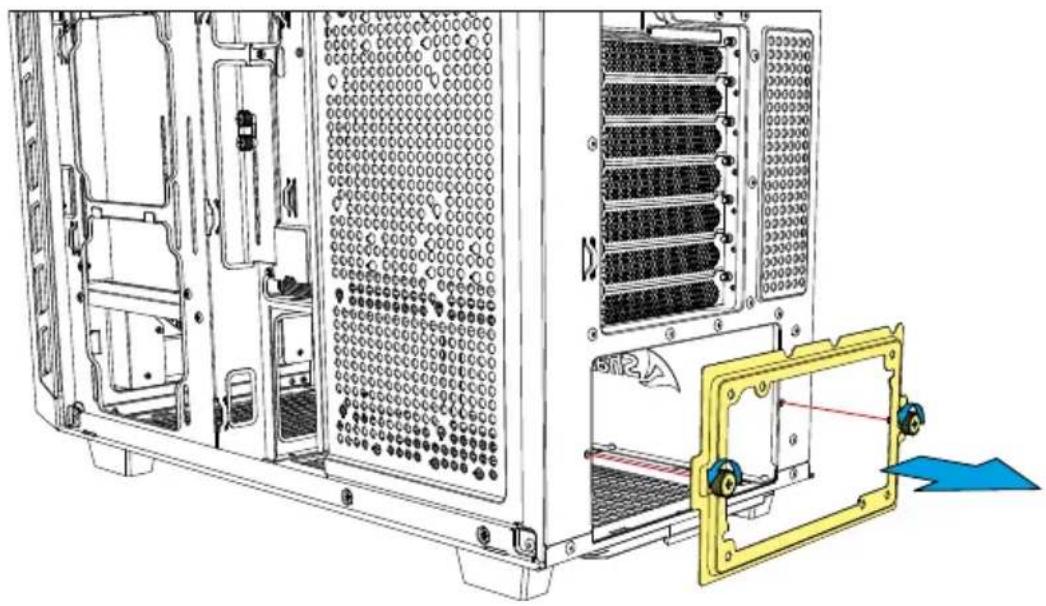

Installer le bloc d'alimentation

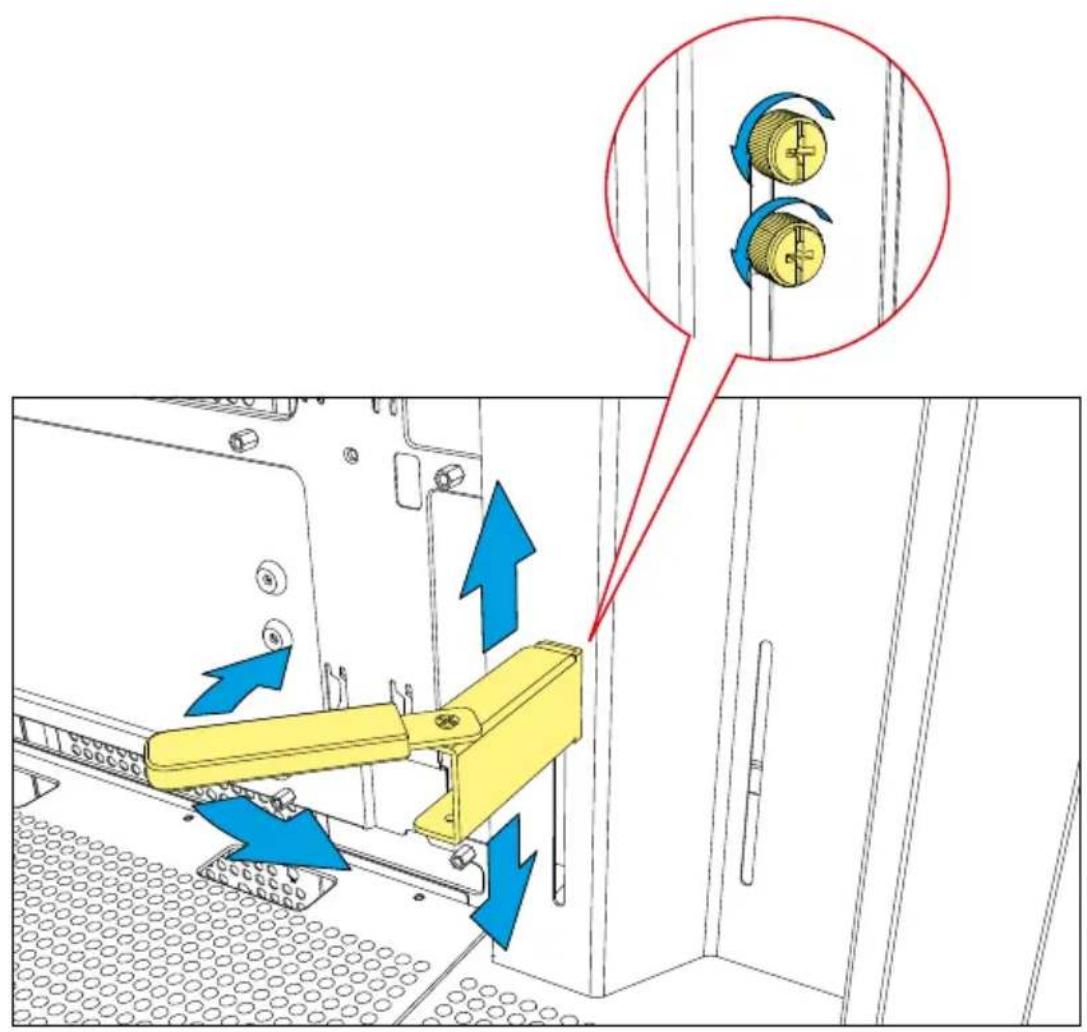

Ajuster le support carte graphique

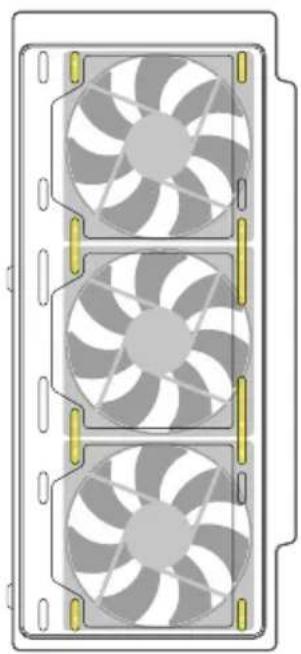

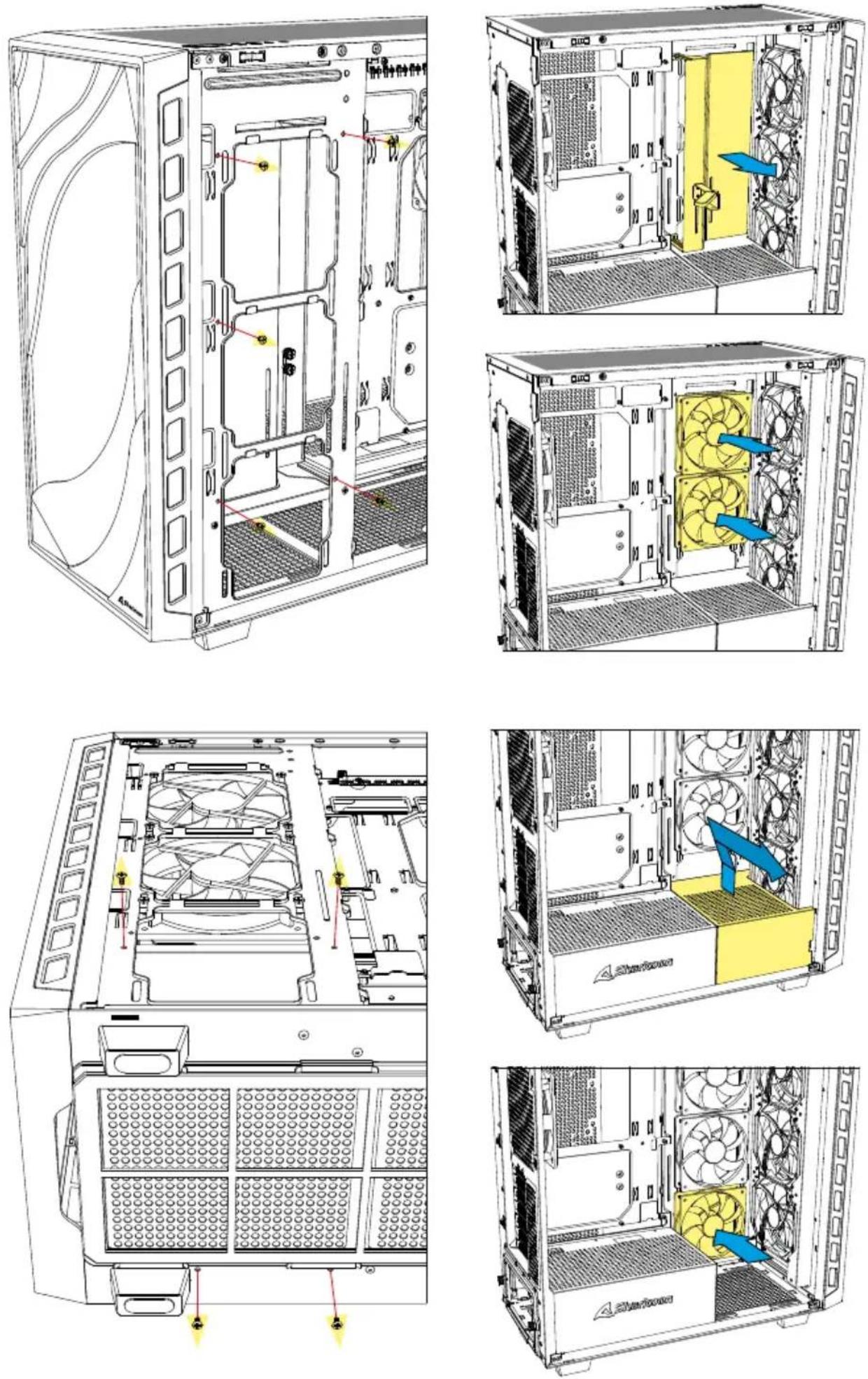

Installer les ventilateurs

Ventilateurs de 120 mm

Ventilateurs de 140 mm

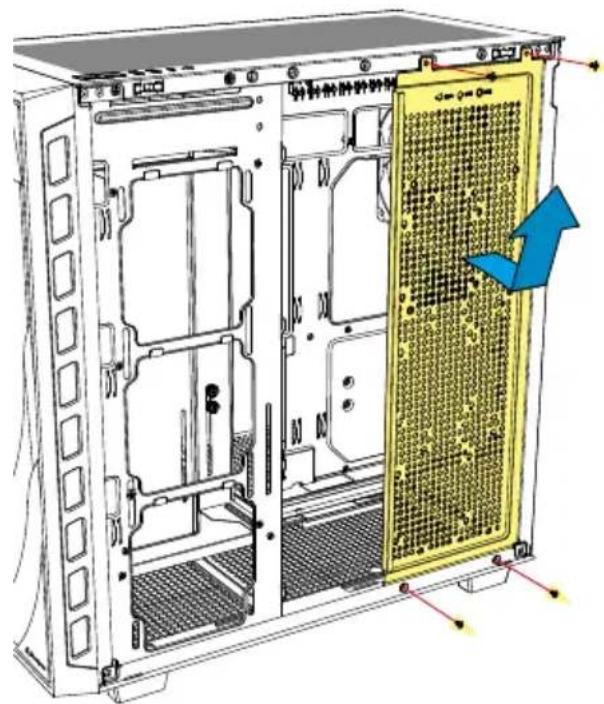

Installer les ventilateurs

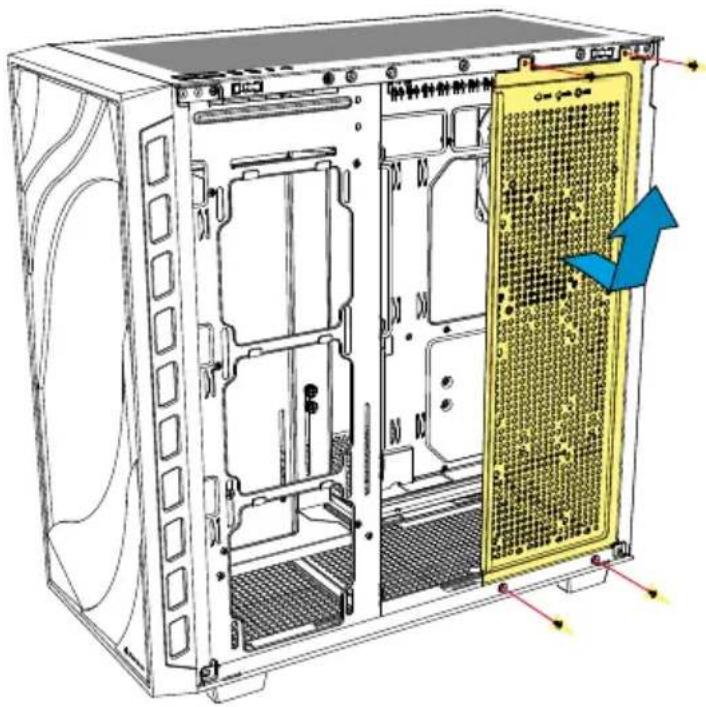

Installer les ventilateurs

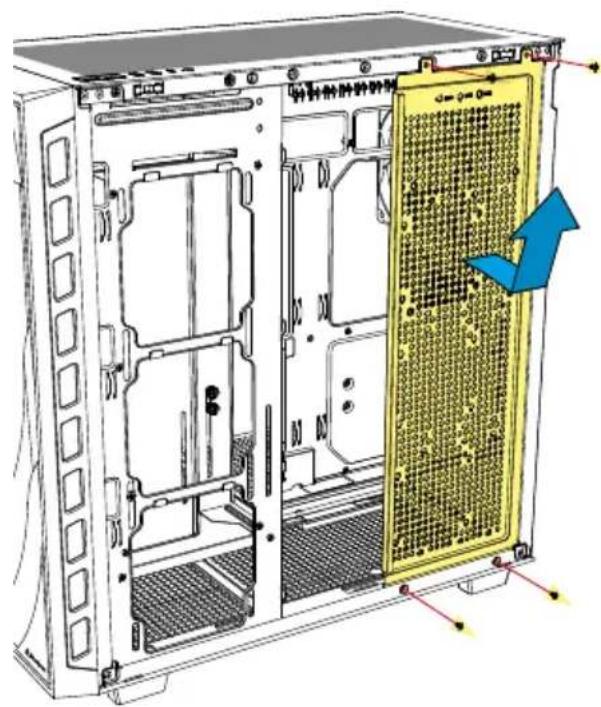

Installer le radiateur sous le panneau supérieur

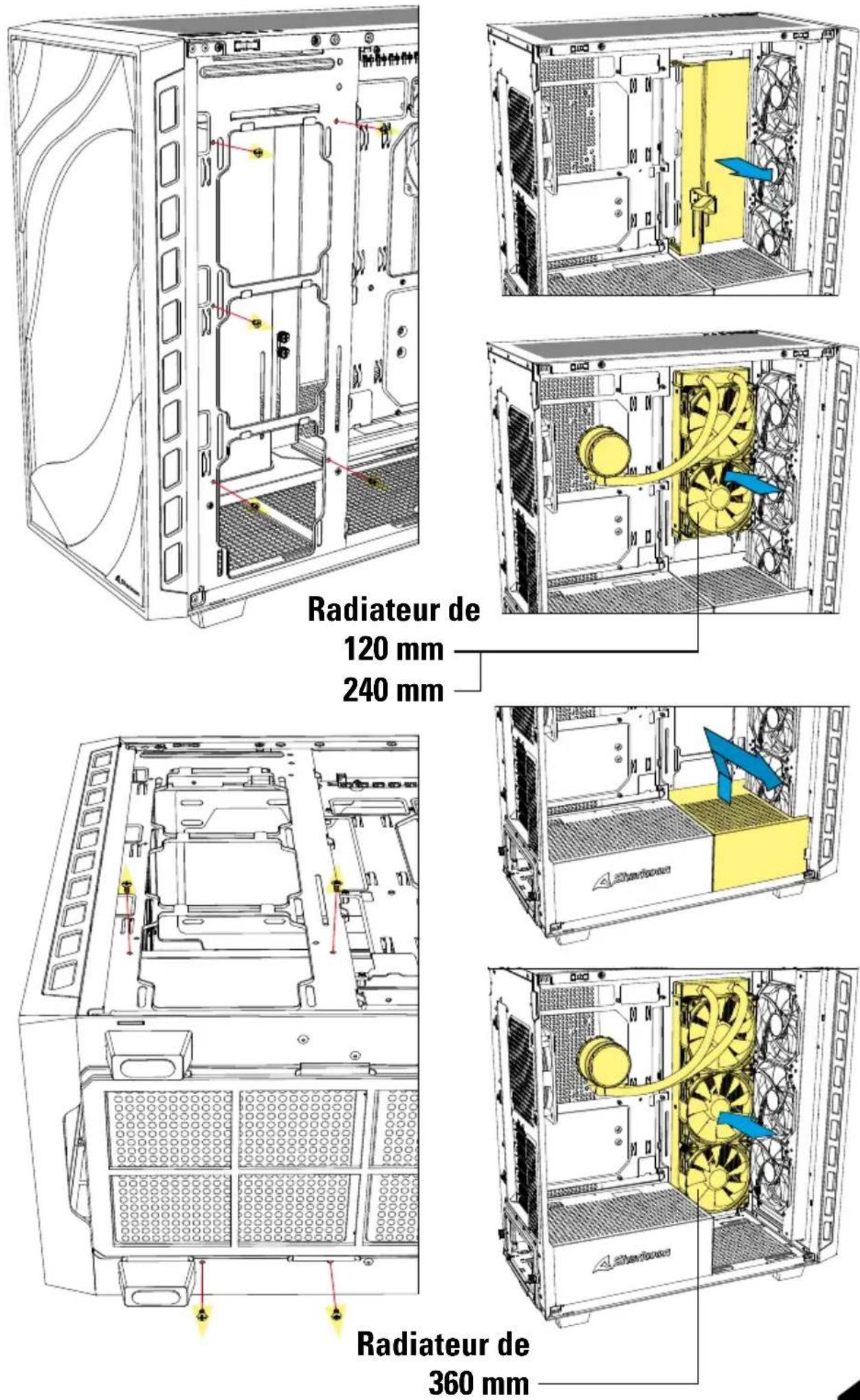

Installer le radiateur sur le panneau latéral

120 mm

240 mm

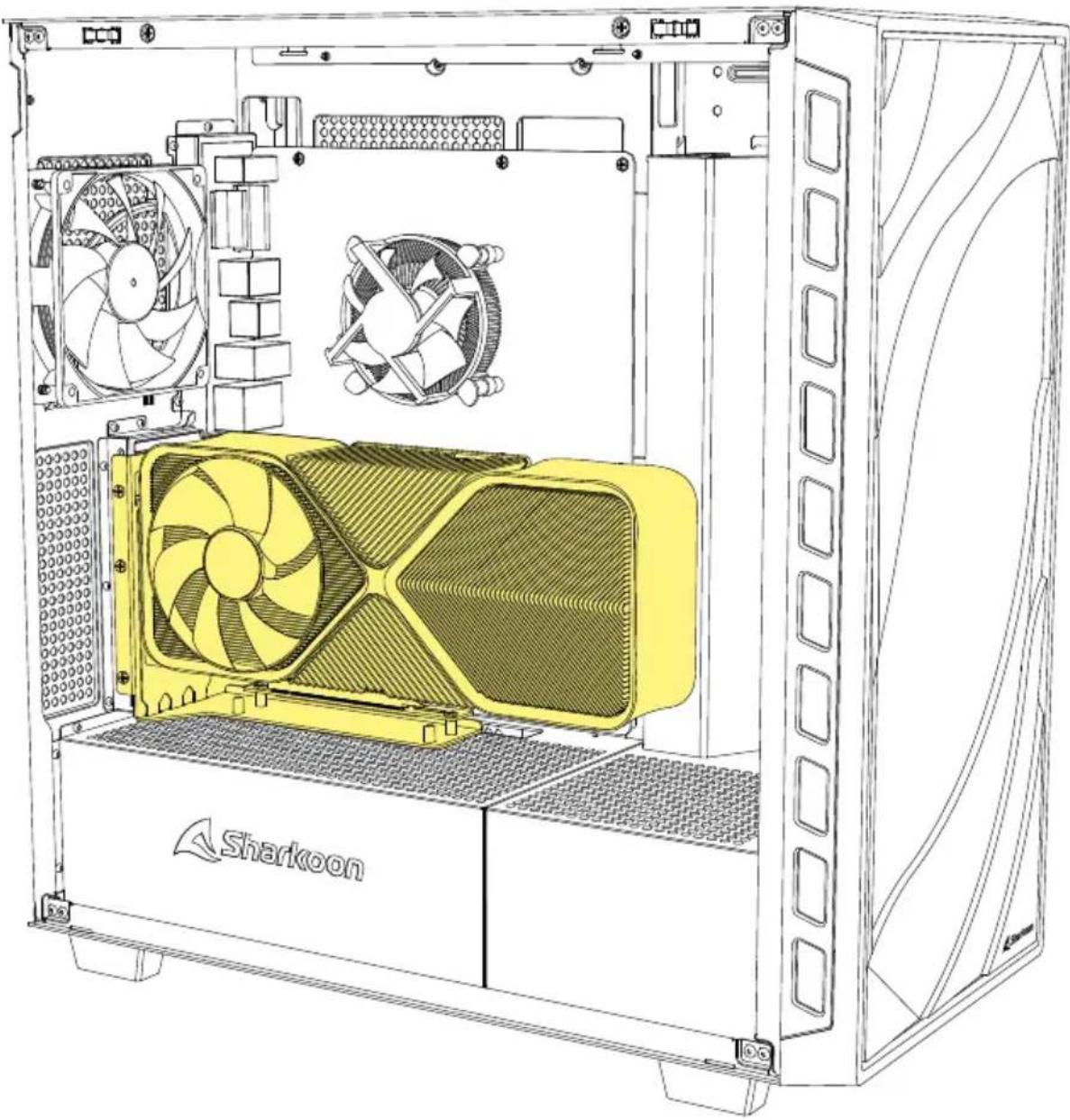

Kit de carte graphique verticale en option

Si nécessaire, veuillez vérifier chez votre revendeur local pour acheter ce kit.

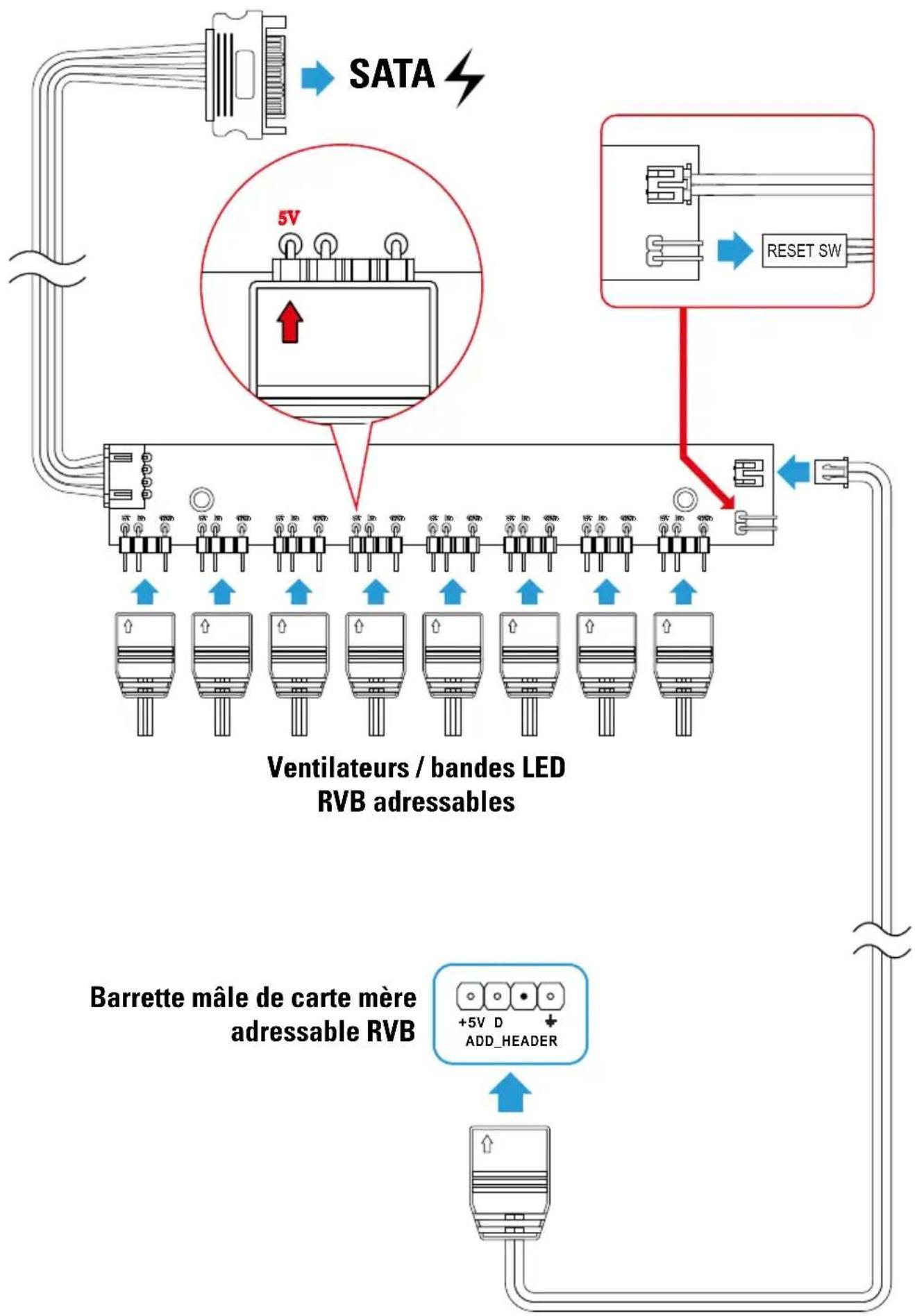

Commande RVB adressable via la carte mère


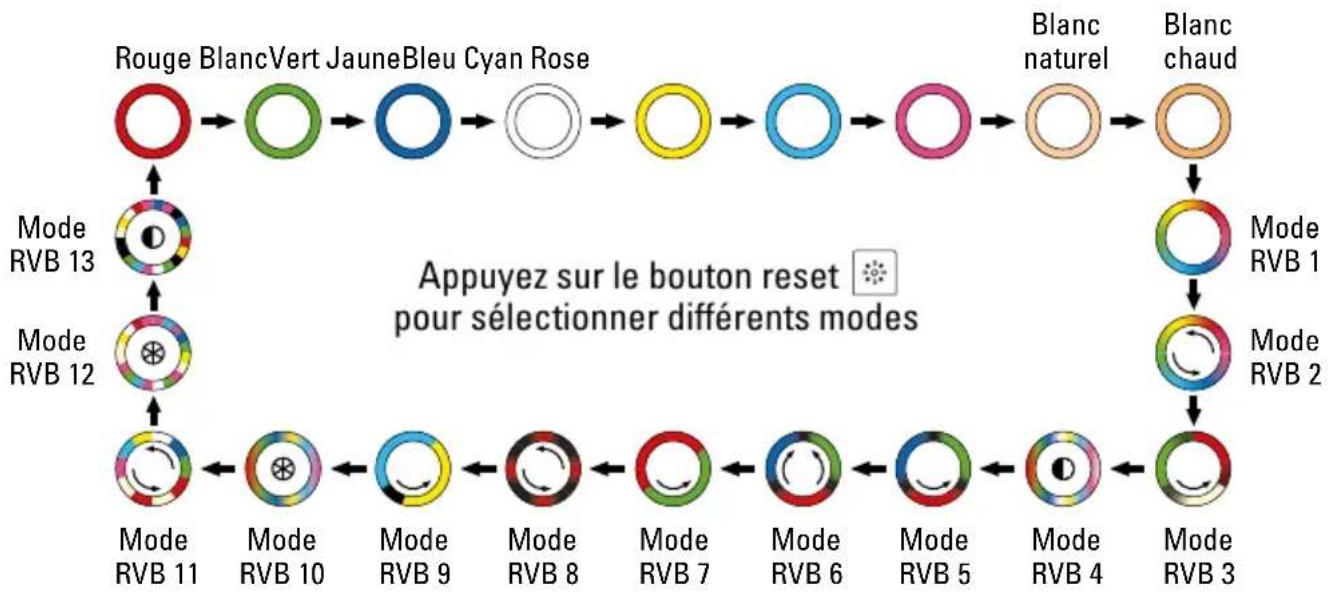

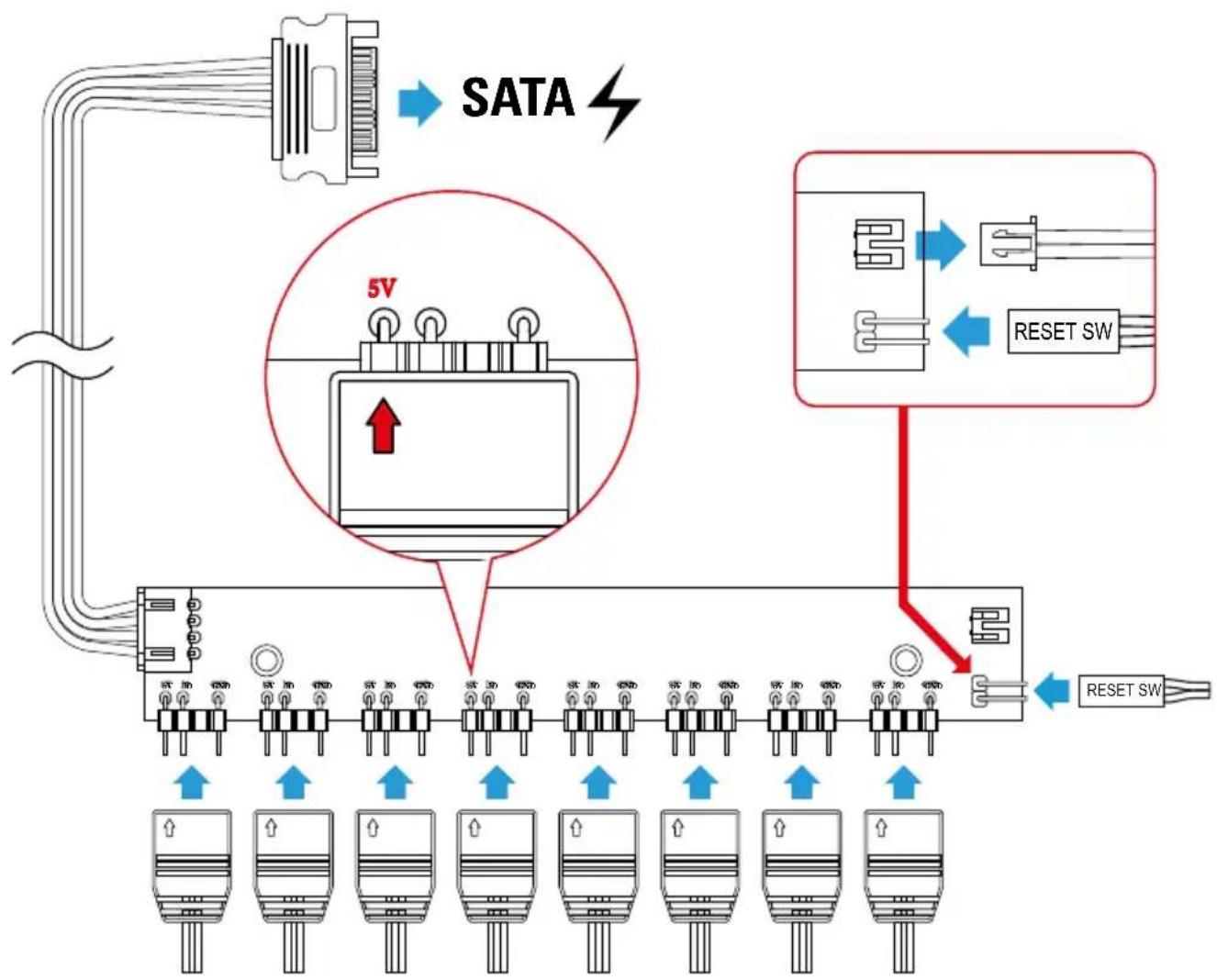

Commande RVB adressable manuelle

Ventilateurs / bandes LED RVB adressables

Appuyez sur le bouton reset 📋 pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset 📋 pour allumer les LED.
