VK2 RGB - Unite Centrale Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'unité centrale (PC)
Marque	Sharkoon
Modèle	VK2 RGB
Facteur de forme	ATX
Couleurs disponibles	Noir, Blanc
Dimensions (L x P x H)	40,4 x 20,6 x 48,7 cm
Poids (estimé)	Environ 7 kg
Matériau du panneau latéral	Verre trempé
Nombre de slots d'extension	7
Baies de stockage	2x 3,5", 4x 2,5"
Ventilateurs pré-installés	3x 120 mm à l'avant, 1x 120 mm PWM RGB adressable à l'arrière
Connectique I/O	2x USB 3.0, 1x prise audio TRRS
Gestion des câbles	Oui
Installation sans outils	Oui (disques durs, périphériques)
Compatibilité cartes mères	ATX, Micro-ATX, Mini-ITX
Longueur max. carte graphique	35,0 cm (37,5 cm sans ventilateur avant)
Hauteur max. refroidisseur CPU	16,0 cm
Longueur max. bloc d'alimentation	21,0 cm
Support radiateur avant	120/140/240/280/360 mm
Support radiateur supérieur	120/140/240/280 mm
Éclairage RGB	Adressable, 4 ports LED, contrôle manuel (14 modes) ou via carte mère (ASUS Aura Sync, MSI Mystic Light, Gigabyte RGB Fusion, ASRock Polychrome)

FOIRE AUX QUESTIONS - VK2 RGB Sharkoon

Comment installer un disque dur de 3,5 pouces ?

Insérez le disque dur dans le tiroir dédié et fixez-le avec les vis fournies. Le système est conçu pour une installation sans outils : il suffit de glisser le disque dans la baie jusqu'au déclic.

Quel est le nombre maximum de ventilateurs pouvant être installés ?

Le boîtier peut accueillir jusqu'à 8 ventilateurs : 3 à l'avant, 2 sur le dessus, 2 en bas et 1 à l'arrière. Les ventilateurs avant et arrière sont pré-installés.

Comment connecter l'éclairage RGB à la carte mère ?

Branchez le câble RGB à 5V (broche 5V-D-G) sur le connecteur adressable de votre carte mère (compatible ASUS Aura, MSI Mystic Light, etc.). Assurez-vous que le sens est correct : la flèche sur le câble correspond au +5V.

Puis-je utiliser un radiateur de 360 mm à l'avant ?

Oui, le panneau avant accepte les radiateurs jusqu'à 360 mm de longueur. L'épaisseur maximale avec ventilateurs est de 5,7 cm.

Comment nettoyer le filtre à poussière ?

Les filtres à poussière sont amovibles. Retirez-les délicatement, nettoyez-les à l'eau tiède savonneuse ou avec un aspirateur, puis laissez-les sécher complètement avant de les remettre en place.

Quelle est la hauteur maximale du refroidisseur CPU ?

La hauteur maximale du refroidisseur CPU est de 16,0 cm. Vérifiez les dimensions de votre refroidisseur avant installation.

Est-il possible de contrôler les LED sans carte mère ?

Oui, le boîtier dispose d'un contrôle manuel avec 14 modes d'éclairage. Appuyez sur le bouton reset (préprogrammé) pour changer les modes, ou maintenez-le enfoncé 2 secondes pour éteindre/allumer les LED.

Quel type d'alimentation est recommandé ?

Une alimentation au format ATX d'une longueur maximale de 21,0 cm est recommandée. Assurez-vous que la puissance est suffisante pour vos composants (généralement 650W ou plus).

Comment installer une carte graphique longue ?

Retirez les équerres de slot correspondantes, insérez la carte graphique dans le slot PCIe, puis fixez-la avec les vis. La longueur maximale est de 35 cm (37,5 cm si le ventilateur avant est retiré).

Où puis-je télécharger la notice complète ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez également la demander traduite dans votre langue via le formulaire de contact.

MODE D'EMPLOI VK2 RGB Sharkoon

Caractéristiques générales:

Facteur de forme: ATX
Slots d'expansion: 7
Revêtement intérieur:	√
Installation sans montage des périphériques:	√
Système de gestion des câbles:	√
Panneau latéral: Verre trempé
Versions en couleur: Noir, Blanc
Dimensions (L x P x H): 40,4 x 20,6 x 48,7 cm

Compatibilité RVB:

Type: Adressable
Ports: 4
Contrôle manuel: 14 modes
Compatibilité carte mère:	MSI Mystic Light Sync,ASUS Aura Sync,Gigabyte RGB Fusion Ready,ASRock Polychrome Sync
Broche RVB: 5V-D-coded-G

Baies maximum:

3,5" 2

2,5" 4

I/O:

USB 3.0 (supérieur): 2

Audio (supérieur): √ (Prise jack TRRS)

Fan Configuration:

■ Panneau frontal:	3x ventilateur de 120 mm (pré-installé) ou radiateur (en option)*
■ Panneau arrière:	1x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)
■ Panneau supérieur:	2x ventilateur de 120 mm ou 2x ventilateur de 140 mmou radiateur (en option)
■ Panneau inférieur:	2x ventilateur de 120 mm (en option)

Compatibilité:

Carte mère:	Mini-ITX, Micro-ATX, ATX
Longueur max. des cartes graphiques:	35,0 / 37,5** cm
Hauteur max. du refroidisseur CPU:	16,0 cm
Longueur max. du bloc d'alimentation:	21,0 cm
Hauteur max. du radiateur avec ventilateur (frontal):	5,7 cm
Hauteur max. du radiateur avec ventilateur (supérieur):	5,7 cm

Contenu de l'emballage:

■	VK2 RGB, Kit d'accessoires

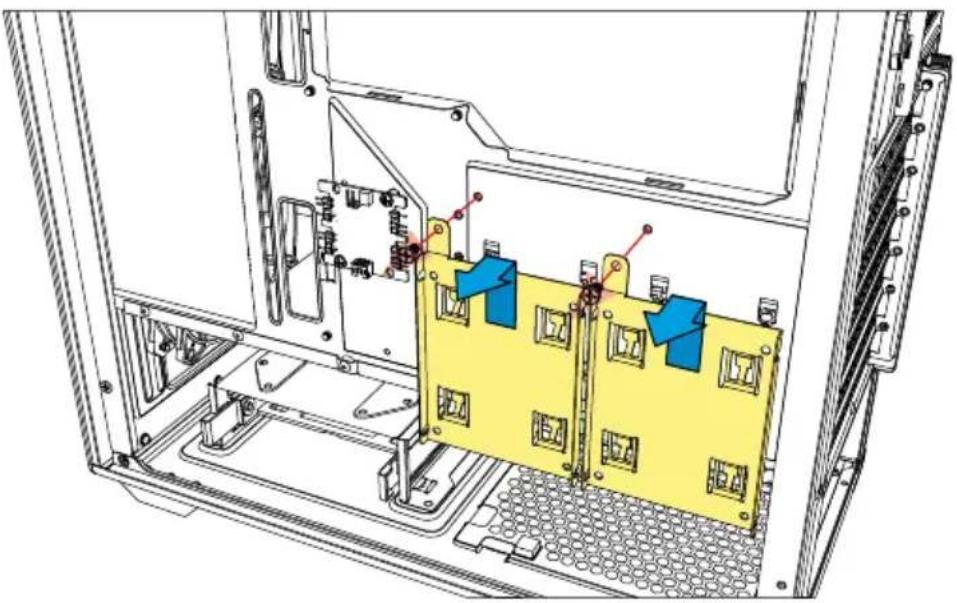

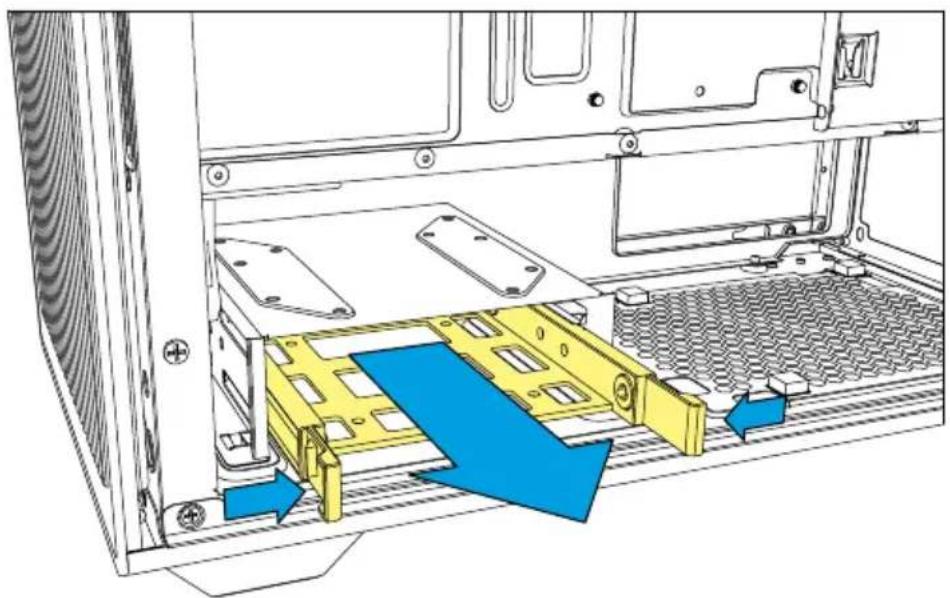

Installer les disques durs/SSD de 2,5"

Installer les disques durs/SSD de 2,5"

Installer les disques durs/SSD de 2,5"

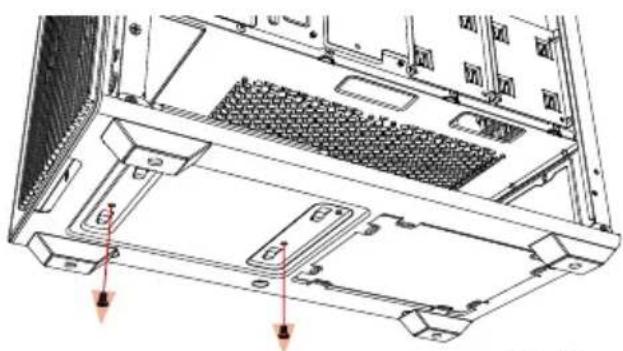

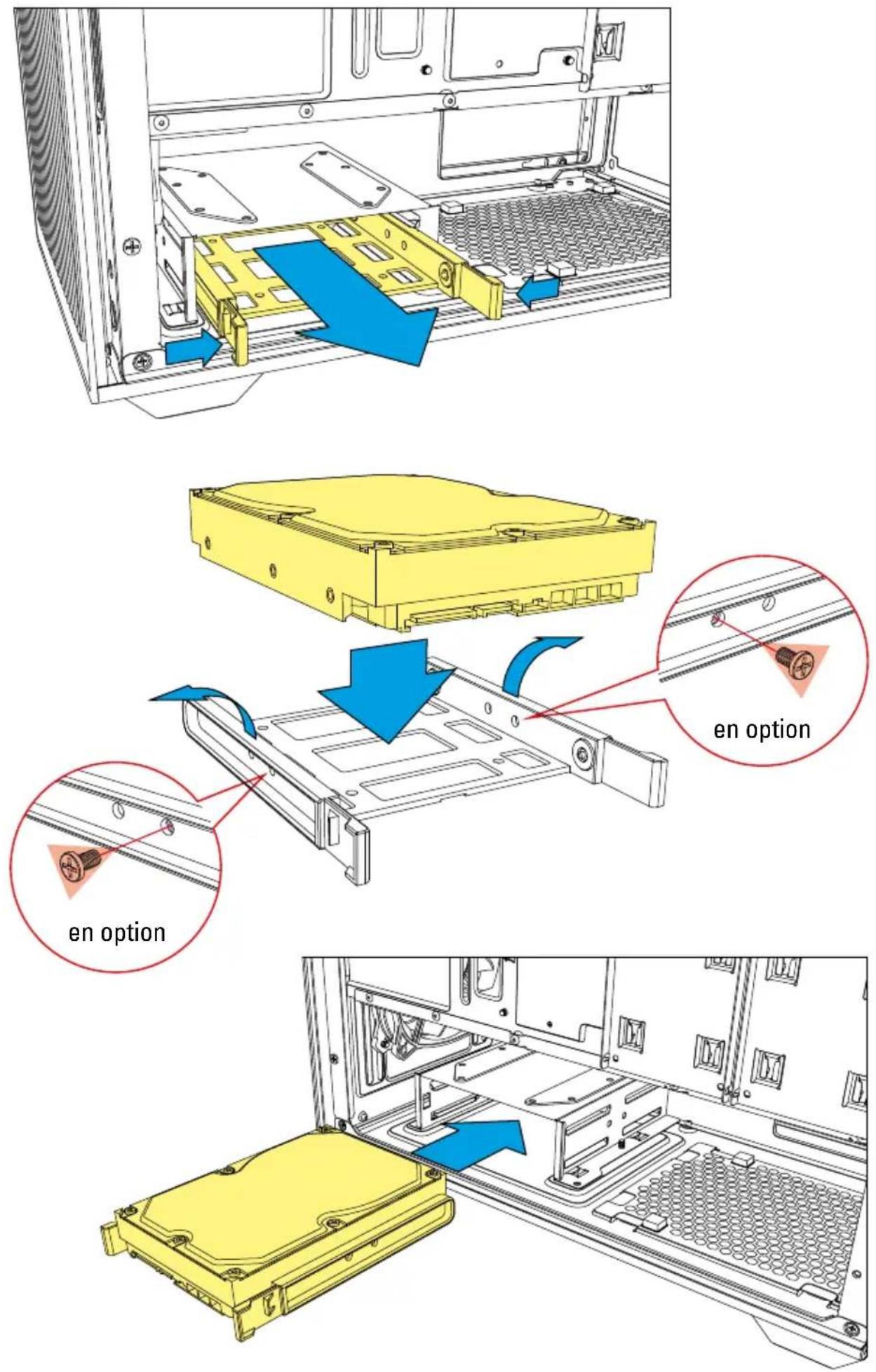

Installer les disques durs de 3,5"

Installer les disques durs de 3,5"

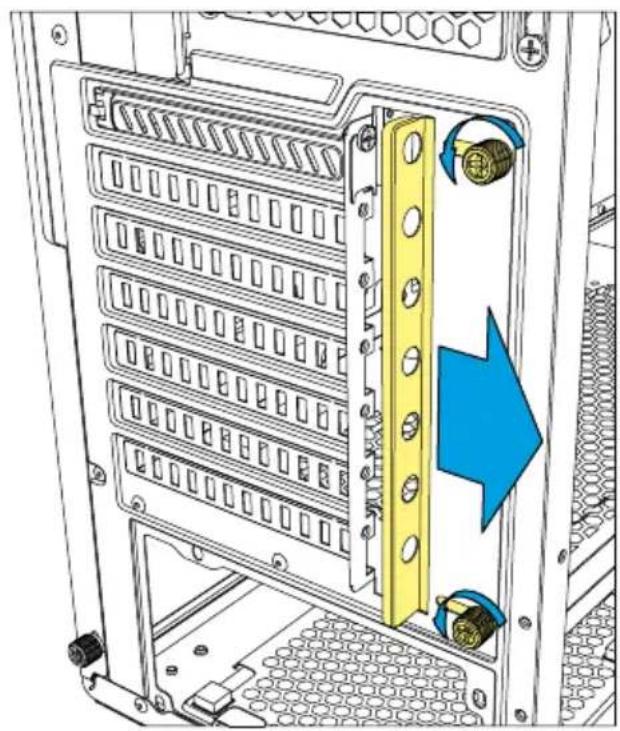

Installer les cartes d'extension

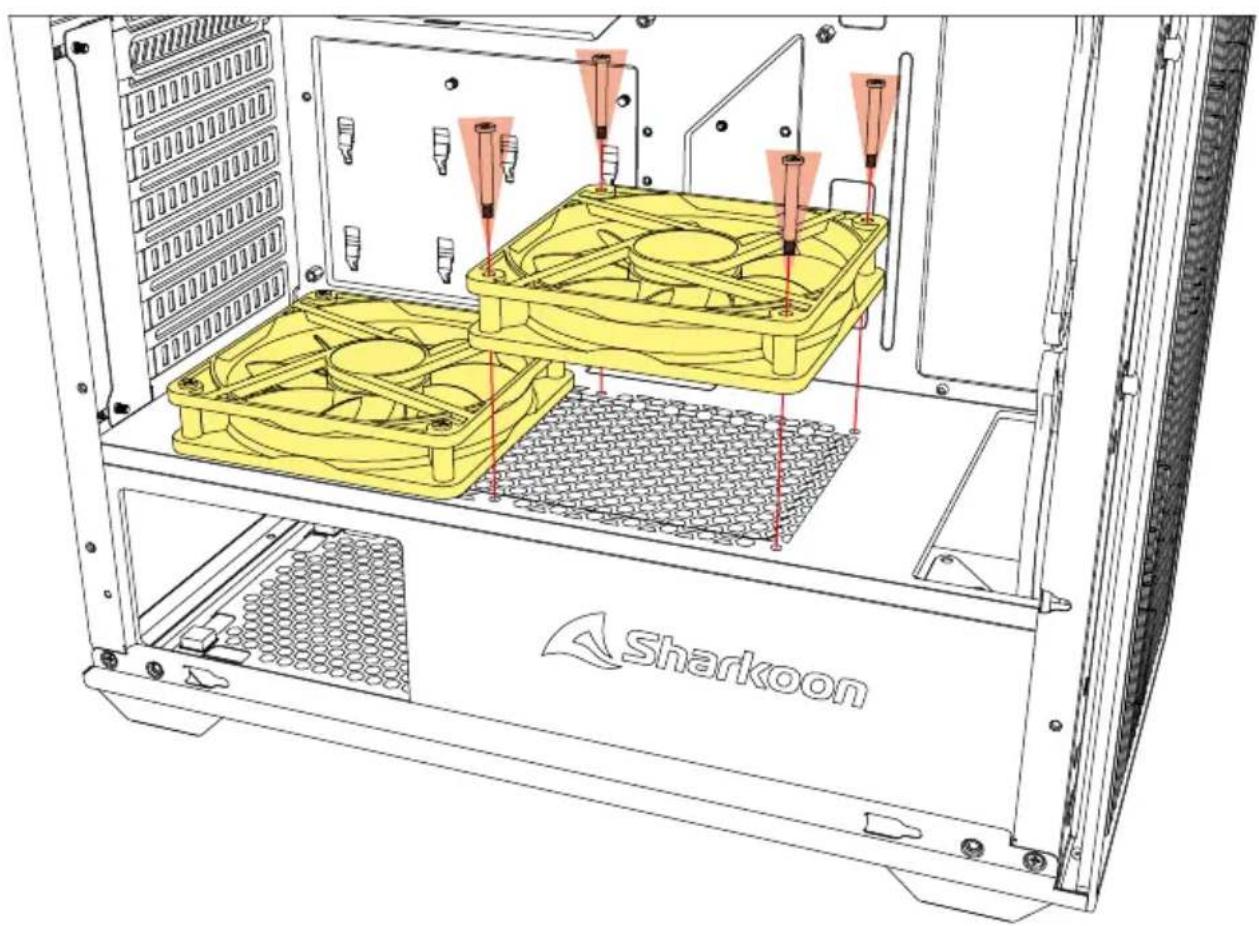

Installer les ventilateurs

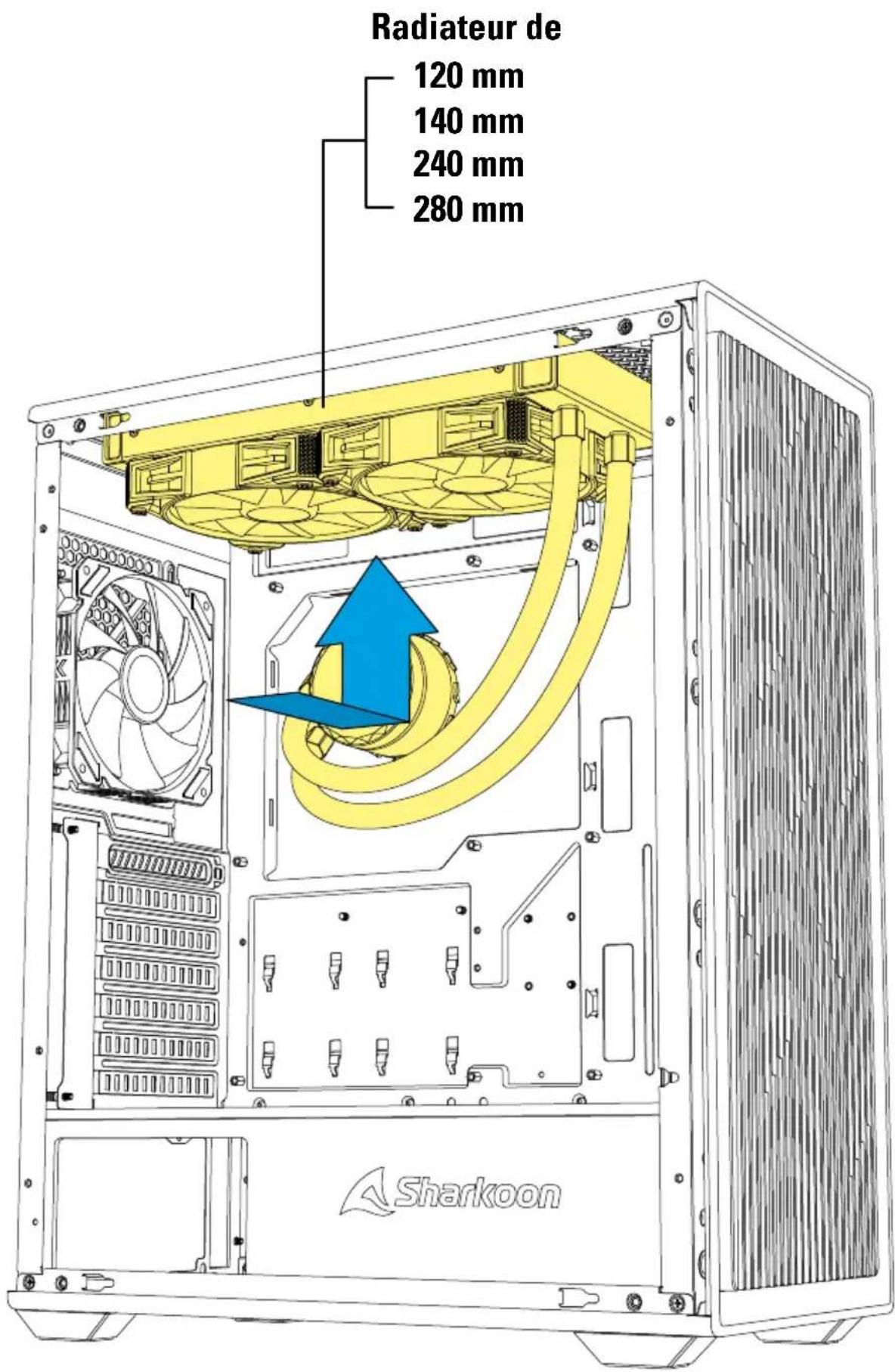

Installer le radiateur sous le panneau supérieur

Radiateur de 120 mm 140 mm 240 mm 280 mm Sharkoon

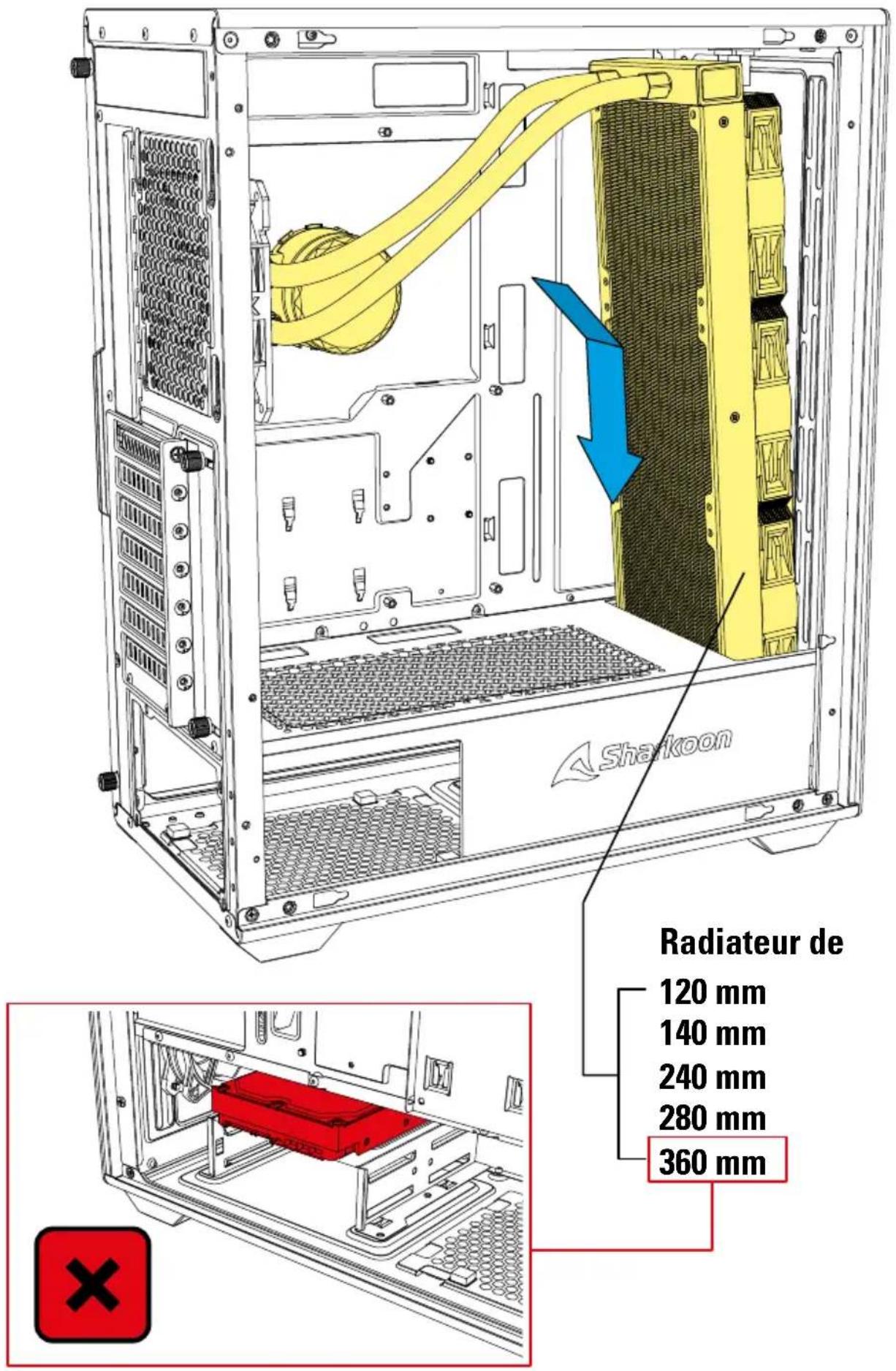

Installer le radiateur derrière le panneau frontal

Sharkoon Radiateur de 120 mm 140 mm 240 mm 280 mm 360 mm

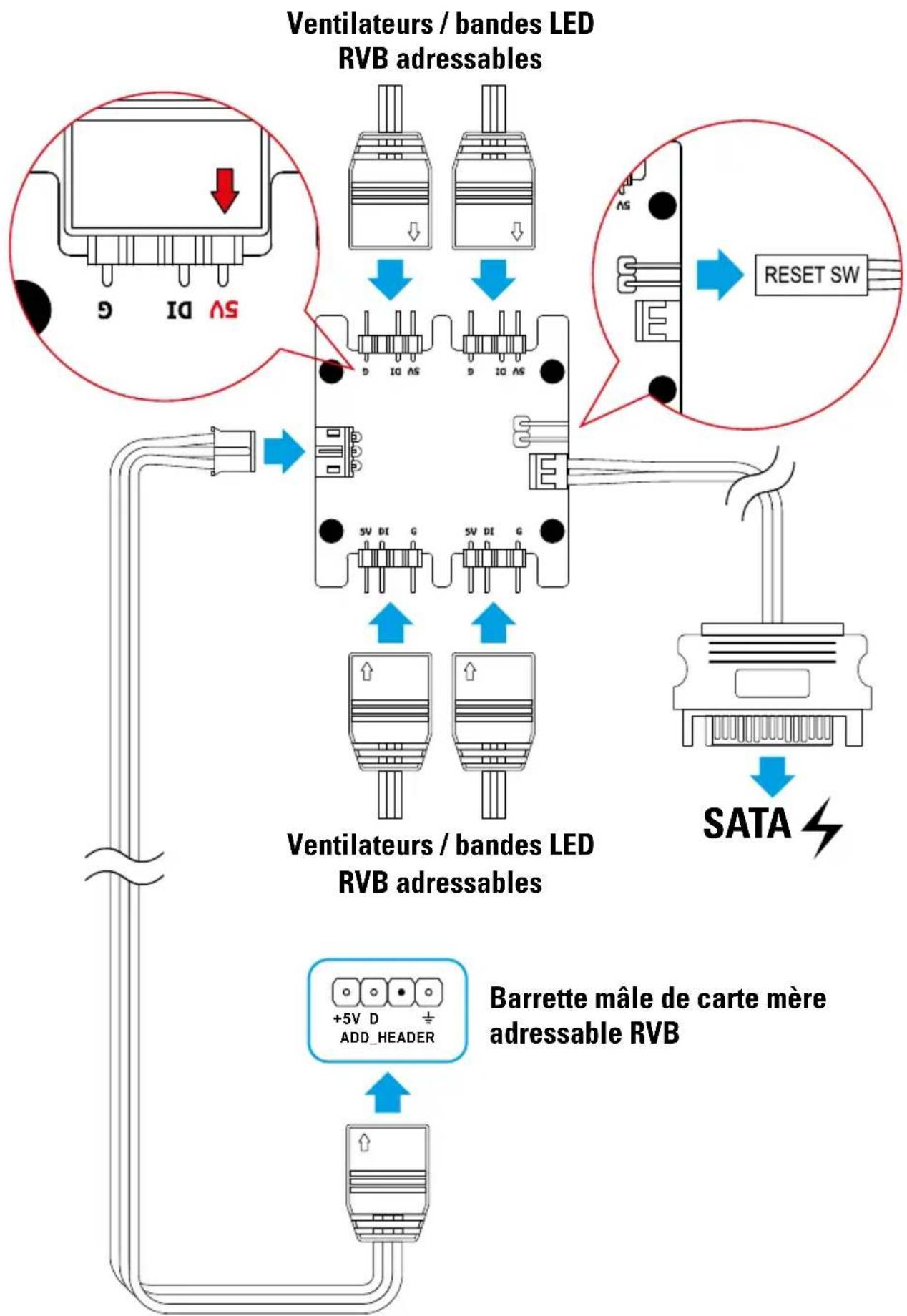

Commande RVB adressable via la carte mère


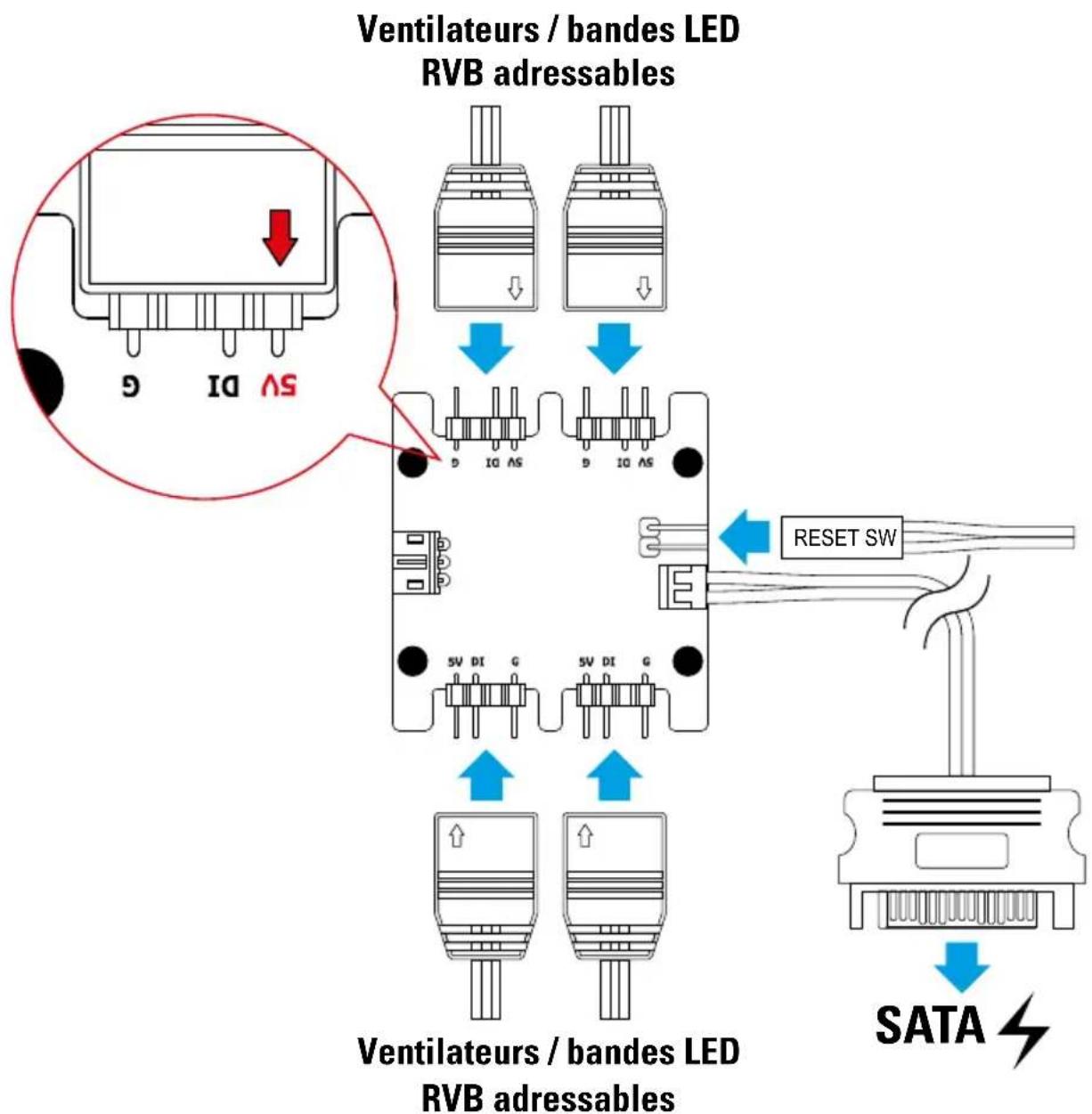

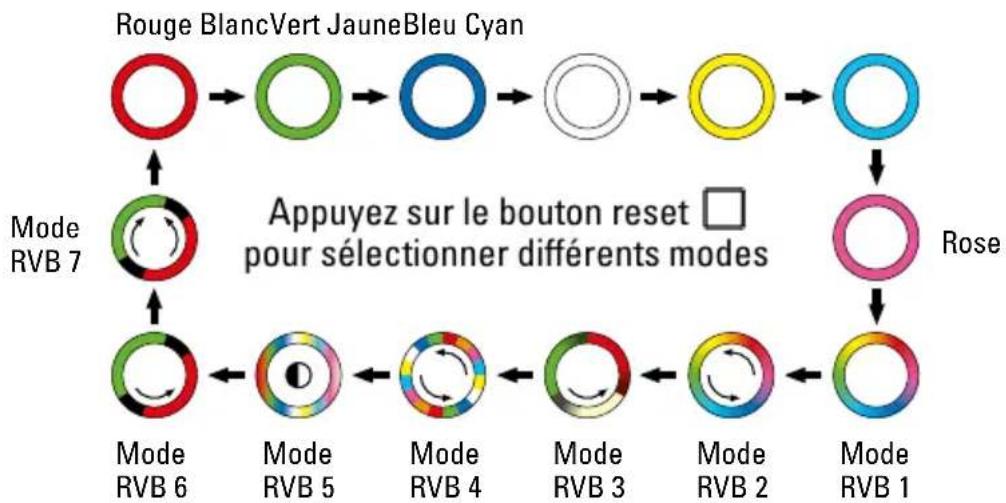

Commande RVB adressable manuelle

Ventilateurs / bandes LED RVB adressables 5V DI 6 10 AS RESET SW 5V DI G 5V DI G Ventilateurs / bandes LED RVB adressables SATA

Appuyez sur le bouton reset □ pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset □ pour allumer les LED.

Mentions légales

Sharkoon n'assume aucune responsabilité pour les pertes de données, en particulier celles causées par un traitement inapproprié.

Les noms de produits et descriptions sont des marques commerciales et/ou protégées des fabricants respectifs, acceptées comme protégées.

Dans le cadre de la politique d'amélioration continue des produits chez

Sharkoon, le design et les spécifications sont sujets à des modifications sans préavis. Les spécifications nationales du produit peuvent varier.

Tous les droits sont réservés, en particulier pour la traduction, la réimpression, la reproduction par copie ou tout autre moyen technique. Toute infraction donnera lieu à une demande de compensation. Tous droits réservés, en particulier en cas de cession de brevet ou de brevet d'utilité. Les méthodes de livraison et de modification technique sont réservées.

Traitement de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être réutilisés et recyclés.

Lorsque ce symbole de poubelle barrée est présent sur un produit, cela signifie que ce dernier est couvert par la directive européenne 2012/19/UE.

Veuillez-vous informer sur le système local de collecte de tri sélectif pour les produits électriques et électroniques.

Veuillez respecter la réglementation locale et ne pas jeter vos produits usagés avec vos déchets ménagers. La mise au rebut conforme de votre ancien produit aidera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
