Intitulé	Détails
Type de produit	Climatiseur mural
Capacité de refroidissement	9000 BTU/h
Type de réfrigérant	R32
Dimensions (L x H x P)	800 x 290 x 215 mm
Poids	30 kg
Classe énergétique	A++
Niveau sonore	19 dB(A) (mode silencieux)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique	2.5 kW (refroidissement), 2.0 kW (chauffage)
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité des pièces chez les revendeurs agréés
Sécurité	Protection contre les surcharges, isolation électrique conforme
Compatibilités	Compatible avec les systèmes de contrôle à distance
Informations générales	Idéal pour des pièces jusqu'à 30 m²

FOIRE AUX QUESTIONS - MA09AHH LG

Pourquoi l'unité LG MA09AHH ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à la prise électrique et si la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température de l'air conditionné LG MA09AHH ?

Utilisez la télécommande pour accéder aux paramètres de température. Appuyez sur le bouton 'Température' pour augmenter ou diminuer la température souhaitée.

Que faire si l'air conditionné ne refroidit pas correctement ?

Assurez-vous que les filtres sont propres et non obstrués. Vérifiez également que les fenêtres et les portes sont fermées pour éviter les fuites d'air.

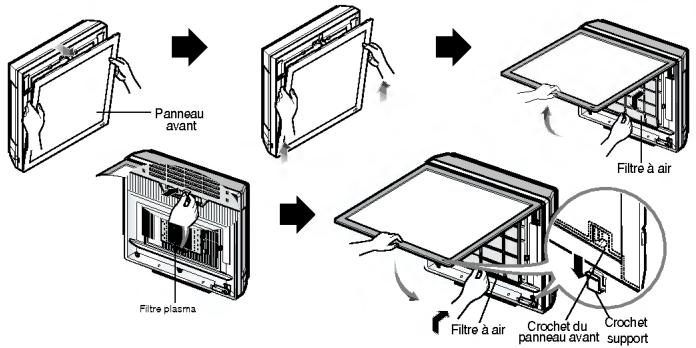

Comment nettoyer le filtre de l'unité LG MA09AHH ?

Éteignez l'appareil, retirez le panneau avant et retirez le filtre. Lavez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

L'unité émet un bruit étrange. Que faire ?

Vérifiez si l'appareil est installé sur une surface stable. Si le bruit persiste, il peut s'agir d'un problème interne, et il est recommandé de contacter un professionnel.

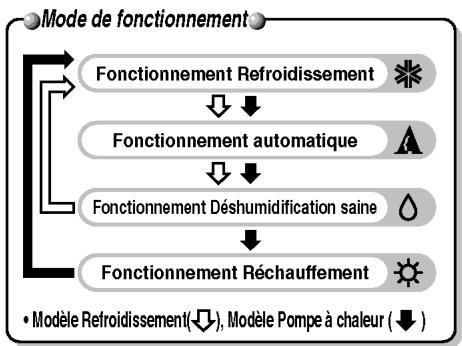

Comment changer le mode de fonctionnement de l'unité ?

Utilisez la télécommande pour sélectionner le mode de fonctionnement souhaité (refroidissement, chauffage, déshumidification ou ventilation) en appuyant sur le bouton correspondant.

Que faire si l'appareil fuit de l'eau ?

Vérifiez si le tuyau de drainage est obstrué ou mal installé. Assurez-vous également que l'appareil est de niveau pour éviter les fuites.

Quelle est la consommation énergétique de l'unité LG MA09AHH ?

La consommation énergétique varie en fonction de l'utilisation, mais vous pouvez consulter l'étiquette énergétique de l'appareil pour des informations spécifiques.

Comment réinitialiser l'unité LG MA09AHH ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes temporaires.

Quelle est la durée de vie typique d'un air conditionné LG MA09AHH ?

Avec un entretien régulier, la durée de vie d'un climatiseur peut varier entre 10 et 15 ans.

MODE D'EMPLOI MA09AHH LG

Avant son installation, ce

conditionneur d'air doit être

soumis à l'approbation de

l'entreprise qui fournit

Merci d'avoir choisi d'installer un climatiseur LG

Votre excellent choix vous garantit une

performance et un service supérieur pour

rendre votre vie confortable et plus agréable.

Important

• Veuillez lire ce manuel du propriétaire soigneusement et au complet avant d'instruire et de mettre en marche votre climatiseur de pièce.
• Après l'avoir lu au complet, veuillez conserver ce manuel du propriétaire pour une référence ultérieure.

TABLE des matières

A. Précautions de sécurité 3 B. Avant l'utilisation 6

Mise en marche de l'appareil 6 Utilisation 6 Nettoyage et entretien 6 Service 6 Symboles utilisés dans ce manuel 6

C. Instructions d'utilisation 7 Comment insérer les piles. 7 Entretien de la télécommande sans fils....7 Méthode de fonctionnement 7 Voyants de fonctionnement 7 Télécommande sans fils. 8 Mode de fonctionnement. 9 Fonctionnement en mode déshumidification saine 10 Fonctionnement automatique 10 Mode refroidissement/chauffage rapide. 10 Fonctionnement du purificateur d'air NEO PLASMA (en option) 11 Nettoyage automatique 11 Funzionamento Manuale. 11 Mode sommeil 12 Réglage de l'heure 12 Réglage de la minuterie. 12 Commande de la direction de l'aération. 13 Mode circulation d'air 13 Redémarrage automatique. 13 D. Entretien et service 14 Unité intérieure 14 Comment remplacer l'image et la photo (en option) 15 Unité extérieure 16 Conseils d'utilisation 16 Guide de Dépannage 17

Pour vos dossiers

Écrivez les nombres de modèle et de série ci-après :

N^o de modèle

N° de série

Vous les trouvez sur une étiquette dans la partie latérale de chaque unité.

Nom du revendeur

Date d'achat

Agrafez-vous reçu à cette page au cas où vous en auriez besoin pour conserver la date d'achat ou pour vous prévaloir de la garantie.

LISEZ ce MANUEL

Vous y trouverez plusieurs conseils utiles sur la manière d'utiliser et d'entretenir correctement votre climatiseur. Quelles petites mesures préventives vous permettront d'épargner beaucoup de temps et d'argent pendant la durée de vie de votre climatiseur.

Vous trouverez une série de réponses aux problèmes les plus fréquents dans le tableau du guide de dépannage. Si vous passez en revue notre Guide de dépannage d'abord, il se peut que vous n'ayez pas du tout besoin d'appeler le Service Après-Vente.

• Contactez le service technique agréé pour la réparation ou l'entretien de cette unité.
• Contactez un technicien autorisé pour l'installation de cette unité.
• Ce climatiseur ne doit pas être actionné par des petits enfants ou par des personnes infirmes sans surveillance.
• Les petits enfants doivent être surveillés afin de vous assurer qu'ils ne jouent pas avec le climatiseur.
• Si le cordon d'alimentation doit être remplacé, ce travail ne doit être confié qu'à du personnel autorisé et il ne doit être effectué qu'en utilisant des pièces de rechange.

Précautions de sécurité

Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels. L'utilisation non conforme, résultat du non-respect des instructions, est susceptible de provoquer des dommages corporels ou matériels et dont la gravité est signalée par les indications suivantes.

Avertissement

Ce symbole indique un risque de blessure grave, voire mortelle.

Attention

Ce symbole indique un risque de blessure ou de dommages matériels.

Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous

Veillez à ne pas faire cela.

Veillez à suivre cette instruction.

Avertissement

N'utilisez pas un disjoncteur défectueux ou valeur nominale inférieure. Utilisez un disjoncteur et un fusible appropriés.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique.

Faites toujours une mise à la terre de l'appareil suivant le schéma de câblage. Ne reliez pas le fil de terre à une canalisation de gaz, à une conduite d'eau, à un paratonnerre ou à un fil de terre téléphonique.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique.

Ne modifiez ni prolongez le cordon d'alimentation. Si le cordon d'alimentation venait être abimé, déchiré ou épluché, remplacez-le.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique.

N'installez jamais l'unité extérieure sur une surface instable, ni dans un endroit où elle risque de tomber par terre.

-La chute de l'unité extérieure pourrait provoquer des dommages, des blessures, voir la mort.

Lors de l'installation, utilisez le kit d'installation fourni avec l'appareil.

• Autrement, l'unité risque de tomber et de provoquer des dommages graves.

Toujours utiliser l'appareil sur un circuit qui lui est propre et avec un disjoncteur.

• Sinon, risque de décharge électrique et d'incendie.

Installez correctement le panneau et le couvercle du boîtier de commande.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique à cause de la poussière, de l'humidité, etc.

Pour toute installation, enlèvement ou réinstallation, contactez toujours votre distributeur ou le S. A. V agréé.

• Autrement, vous risquez de provoquer un incendie ou un short électrique, une explosion ou des blessures.

Si le produit est mouillé (plongé ou submergé), contactez un S. A. V. / agrée pour le faire réparer avant de le réutiliser.

• Autrement, vous risquez de provoquer un incendie ou un short électrique.

Assurez-vous d'utiliser uniquement les pièces énumérées dans le catalogue de pièces détachées. N'essayez jamais de modifier cet appareil.

• L'utilisation des pièces inadéquates peut causer un choc électrique, un dégagement excessif de chaleur ou un incendie.

Pour l'installation électrique, contactez votre distributeur ou vendeur, un electricien qualifié ou le S. A. V./agréé. Ne démontez ni ne réparez vous-même l'appareil.

• Autrement, vous risquez de provoquer un incendie ou un short électrique.

Utilisez un disjoncteur ou un fusible à valeur nominale appropriée.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique.

N'installez pas ce produit sur un support défectueux. Assurez-vous que l'emplacement choisi pour l'installation n'est pas abimé par temps.

• Autrement, le produit risque de tomber par terre.

Le transformateur élévateur de l'unité extérieure fournit aux composantes électriques de l'électricité haute tension. Assurez-vous de décharger complètement le condensateur avant de mener à bien un travail de réparation.

• Un condensateur chargé peut être à l'origine d'un choc électrique.

Les connexions électriques des unités intérieure et extérieure doivent être bien solides et les câbles doivent être acheminés correctement, de sorte qu'il n'y ait aucune force qui tire le cordon vis-à-vis des bornes de connexion.

• Les connexions inadéquates ou l'acheminement peut causer un dégagement excessif de chaleur ou un incendie.

Veiliez à la mise au rebut sûre des matériaux d'emballage. Par exemple, des vis, des clous, des piles, des objets cassés, etc., après installation ou service. Puis déchirez etjeta les sacs d'emballage en plastique.	Ne pas utiliser un cable d'alimentation abimé.	Assurez-vous de vérifier que le condenseur soit correctement utilisé. Veuillez l'étiquette sur l'appareil.
• Les enfants peuvent journier avec ces matériaux et subir des blessures.	• Risque d'accidie ou de décharge électrique.	• L'utilisation incorrecte du condenseur risque d'empêcher le bon fonctionnement de l'unité.
Ne pas toucher, faire fonctionner ou réparer l'apparéil avec les mains mouillés.	Ne place pas le cordon d'alimentation près d'un poèle ni tout autre apparéil de chauffage.	Assurez-vous que l'eau n'entre pas en contact avec les pièces électricques. Installez l'unité loin des sources d'eau.
• Risque de décharge électrique ou d'accidie.	• Autrement, vous risquez de provoquer un incendie ou un chic électrique.	• Autrement, vous risquez de provoquer un incendie ou un chic électrique ou un dysfonctionnement de l'apparéil.
Ne stockez ni n'utilisez de gaz ou de combustibles inflammables près de l'apparéil	N'utilisez pas l'apparéil dans un endroit fermé hermétiquement pendant une période prolongée. Aïrez la pièce régulièrement.	N'ouvrez pas la grille avant de l'apparéil en cours de fonctionnement. (Ne touchez pas le filtre electrostatique, si l'unité en est équipée).
• Autrement, il y a risque d'accidie.	• Il peut y avoir un manque d'oxygène, qui niurait à yoursante.	• Autrement, vous risquez de subir des blessures physiques, un chic électrique, ou de provoquer un dysfonctionnement de l'apparéil.
Si dessons étranges, des odeurs ou de la fumée émanant de l'apparéil,mettre le disjoncteur immidiatement en position off.	Aïrez la pièce où se trouve l'apparéil de temps en temps lorsque vous l'utilisez simultanément avec un poèle ou avec tout autre apparéil de chauffage.	Couper l'alimentation de l'apparéil pour le nettoyer ou le réparer.
• Risque de décharge électrique ou d'accidie.	• Il peut y avoir un manque d'oxygène, qui niurait à yoursante.	• Risque de décharge électrique.
Quand le produit doit rester un certain temps sans être utilisé,mettre le disjoncteur en position off.	Assurez-vous que personne, en particulier les enfants, ne puisent marcher ou tomber sur l'unité extérieur.	Veillez à ce qu'on ne tire n'y que l'on endommage le cordon d'alimentation pendant le fonctionnement de l'apparéil.
• Risque d'endommager l'apparéil, ou qu'il ait des défaillances ou fonctionne de manière imprévue.	• Ceci pourrait provoquer des blessures personnelles et endommager l'apparéil.	• Autrement, vous risquez de provoquer un incendie ou un changetélectrique.
Ne placeaucun object sur le cordon d'alimentation.	Ne pasmettre le disjoncteur dans les positions ON/OFF et ne pas débrancher le cable d'alimentation durant le fonctionnement.	S'il y a uneuite de gaz inflammable,fermez le robinet à gaz et ouvrez une fenêtre pourventiler la pièce avant demettre en marche le climatiseur.
• Autrement, vous risquez de provoquer un incendie ou un choc électricque.	• Sinon, risque d'accidie ou de décharge électrique.	• N'utilise pas le téléphone,ni ne mettez les interrupteurs en marche ou en arrêt. Ceci risquerait de provoquer une explosion ou un incendie.

Attention

Faites appel à deux personnes ou plus pour soulever et déplacer cet appareil. - Évitez les blessures personnelles.

Maintenez l'appareil de niveau lors de son installation. - Ceci permet d'éviter des vibrations et des bruits.

N'installez pas l'appareil dans un endroit où il serait exposé directement au vent de la mer (pulvérisation d'eau de mer). Ceci pourrait corroder l'appareil.

N'installez pas l'appareil dans un endroit où le bruit ou l'air chaud dégagés par l'unité extérieure pourraient gêner vos voisins. - Ceci peut provoquer des problèmes avec vos voisins et être à l'origine de disputes avec eux.

Installez le raccord de drainage de manière à assurer un drainage approprié. - Une mauvaise connexion peut provoquer des fuites d'eau.

Vérifiez toujours s'il y a des fuites de gaz (frigorigène) après installation ou réparation de l'appareil. - Des niveaux de frigorigène trop bas peuvent être à l'origine d'une détérioration de l'appareil.

N'utilisez pas cet appareil pour des fins particulières telles que la préservation d'aliments, d'œuvres d'art, etc. C'est un climatiseur grand public, non pas un système de refroidissement de précision.

• Autrement, il y a risque de dommages à la propriété ou de pertes matérielles.

Ne touche pas les pièces métalliques du climatiseur lorsqu vous enlevez le filtre à air.

• Autrement, vous risquez de subir des blessures.

N'insérerez pas les mains ou d'autres objets à travers l'entrée ou la sortie d'air lorsque le climatiseur est en marche.

• Il y a des bords aigus et des pièces mobiles qui pourraient vous blesser.

N'insérez pas l'unité lors d'un déplacement ou d'une désinstallation.

• L'eau condensée qui se trouve à l'inférieur pourrait se renverser.

Le démantèlement de l'unité, le traitement de l'huile réfrigérante et des pièces ultimes devrait se faire conformément aux normes locales et nationales.

En cas de contact du liquide des piles avec votre peau ou vos vêtements, lavez-les à l'eau. N'utilisez pas la télécommande si les piles ont coulé.

• Les produits chimiques à l'intérieur des piles peuvent causer des brûlures ou d'autres blessures.

N'obstruez pas l'entrée ou la sortie du flux d'air.

• Ceci peut provoquer un mauvais fonctionnement de l'appareil.

Ne marchez ni ne placez aucun objet sur l'appareil (unités extérieures).

• Autrement, cela risquerait de provoquer des blessures et une défaillance de l'appareil.

Prenez soin lors du déballage et de l'installation de l'appareil.

• Les bords acérés peuvent provoquer des blessures.

Ne mélangez pas d'air ou de gaz autre que le gaz frigorigène spécifique utilisé dans le système.

• Si de l'air entre dans le système réfrigérant, la pression devient excessivement élevée, ce qui peut provoquer des dommages à l'appareil ou des blessures personnelles.

Remplacez toutes les piles de la télécommande par des piles neuves du même type. Ne mêlez pas des piles neuves avec des piles usées ou différents types de piles.

• Autrement, vous risquez de provoquer un incendie ou un dysfonctionnement.

Ne laissez pas le climatiseur fonctionner pendant longtemps lorsque le taux d'humidité est très élevé et que la porte ou une fenêtre a été laissée ouverte.

• Il peut y avoir une condensation d'humidité qui risque de mouiller ou d'endommager vos meubles.

Utilisez un chiffon doux pour le nettoyage. N'utilisez pas de détergents agressifs, de dissolvants, ni n'aspergez de l'eau, etc.

• Ceci risquerait de provoquer un incendie, un choc électrique ou des dommages aux pièces plastiques de l'article.

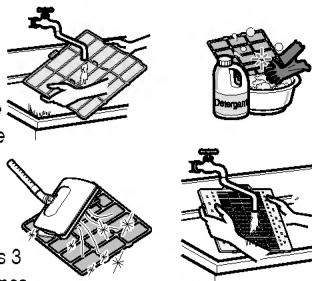

Insérez toujours fermement le filtre après nettoyage. Nettoyez le filtre tous les quinze jours ou plus souvent si nécessaire.

• Un filtre sale réduit l'efficacité du climatiseur.

S'il y a une fuite de gaz frigorigène pendant la réparation, ne touchez pas au gaz échappé.

• Le contact du gaz frigorigène avec la peau peut causer des engelures ('brûlure froide').

S'il se produit une fuite de gaz frigorigène pendant l'installation de l'appareil, quittez immédiatement la pièce.

• Autrement, ceci peut être nocif pour votre santé.

Ne rechargez ni ne démontez les piles. Ne les jetez pas au feu.

• Elles pourraient brûler ou exploser.

N'exposez pas votre peau, ni les enfants ou les plantes au courant d'air froid ou chaud.

Ceci peut nuir à leur santé.

Ne buvez pas l'eau qui s'écoule de l'appareil.

• Ce n'est pas hygiénique et pourrait entraîner de sérieux problèmes de santé.

Utilisez une banquette ou une échelle solide lorsque vous menez à bien des opérations de nettoyage ou d'entretien de l'appareil.

• Faites attention et évitez de vous blesser.

Mise en marche de l'appareil

1. Contactez un technicien spécialisé pour réaliser l'installation.
2. Raccordez correctement le câble électrique entre l'unité intérieure et l'unité extérieure.
3. Utilisez un circuit spécialisé.
4. Si le cordon ou la prise d'alimentation sont endommagés, remplacez-les seulement par des pièces de rechange authentiques.

Utilisation

1. Une exposition directe au flux d'air pendant une période prolongée pourrait être dangereuse pour votre santé. N'exposez ni les personnes, ni les animaux domestiques, ni les plantes au flux d'air direct pendant des périodes prolongées.
2. En raison de la possibilité d'un manque d'oxygène, aérez la salle lors de l'utilisation simultanée du climatiseur avec des poêles ou d'autres dispositifs de chauffage.
3. N'utilise pas ce climatiseur à des buts particuliers non spécifiés (par exemple, pour préserver des dispositifs de précision, des aliments, des animaux domestiques, des plantes et des objets d'art). Ceux-ci pourraient être endommagés par une telle utilisation.

Nettoyage et entretien

1. Ne touchez pas les pièces métalliques de l'unité lors de l'enlèvement du filtre. Vous risquez de vous blesser en manipulant les bords métalliques aigus.
2. Ne nettoyez pas l'intérieur du climatiseur avec de l'eau. Le contact avec de l'eau peut détériorer l'isolation, tout en provoquant un choc électrique.
3. Lors du nettoyage de l'unité, assurez-vous d'abord d'avoir coupé l'alimentation et le disjoncteur. Autrement, vous risquez de vous blesser si l'appareil se met en marche accidentellement pendant que vous en nettoyez les composantes intérieures.

Service

Pour la réparation et l'entretien, contactez le service après-vente autorisé.

Symboles utilisés dans ce manuel

REMAROU

Ce symbole indique un risque de choc électrique.

Ce symbole signale des risques qui pourraient endommager le climatisationur.

Ce symbole indique des remarques particulières.

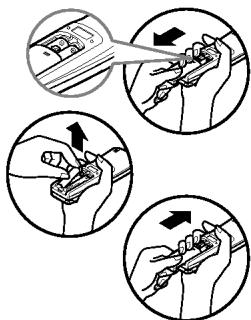

Comment insérer les piles

1. Enlevez le couvercle du réceptacle à piles suivant le sens de la flèche.
2. Insérez des piles neuves en veillant à bien placer les pôles (+) et (-).
3. Remplacez le couvercle en le poussant de nouveau dans sa position.

Remarque

1. Utilisez/remplacez toujours les deux piles par des piles du même type.
2. Si le système ne va pas être utilisé pendant une longue période, enlevez les piles pour prolonger leur durée de vie.
3. Si l'écran d'affichage de la télécommande commence à devenir noir, remplacez les deux piles.

Entretien de la télécommande sans fils

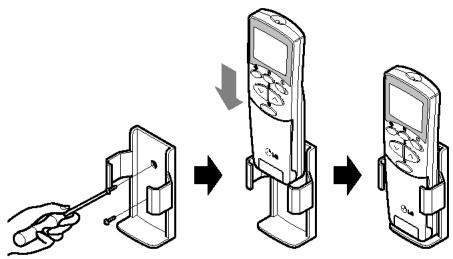

1. Choisissez un endroit convenable où on puisse l'atteindre facilement et soit en même temps protégée.
2. Fixez solidement le support au mur, etc. à l'aide des vis fournies.
3. Glissez la télécommande à l'intérieur du support.

Remarque

1. La télécommande ne devrait jamais être exposée à la lumière directe du soleil.
2. L'émetteur et le récepteur de signaux devraient être toujours propres pour une communication appropriée. Utilisez un chiffon doux pour les nettoyer.
3. Au cas où d'autres appareils seraient également actionnés depuis la télécommande, changez la position de ceux-là ou consultez un technicien/agréé.

Méthode de fonctionnement

1. Le récepteur de signal se trouve à l'intérieur de l'unité.
2. Pointez la télécommande en direction de l'unité pour la commander. Il ne doit y avoir aucun obstacle entre la télécommande et l'unité.

Voyants de fonctionnement

Marché/Arrêt : S'allume pendant le fonctionnement du système, pour indiquer un code d'erreur et lors du réglage du redémarrage automatique.

• Démarrage à chaud: Lors du fonctionnement de l'unité en mode chauffage, le ventilateur intérieur s'arrête pendant quelques minutes pour que l'appareil ne souffle pas d'air froid.
• En mode dégivrage, l'unité s'arrête de fonctionner en mode chauffage pendant quelques minutes pour enlever la formation de glace sur les serpentins de l'échangeur de chaleur, de manière à améliorer l'efficacité.

Télécommande sans fil

Les différentes commandes sont à peu près comme indiquées ci-dessous.

1 Bouton Demarrage/Arret

Le fonctionnement démarre quand ce bouton est pressé et s'arrête quand ce bouton est pressé de nouveau.

2 Bouton de selection du mode de fonctionnement

Utilisé pour sélectionner le mode de fonctionnement.

3 Boutons de reglage de la temperature ambiante

Utilisé pour sélectionner la température ambiantes.

4 Selecteur de vitesse du ventilateur interieur

Utilisé pour sélectionner la vitesse du ventilateur à quatre niveaux: basse, moyenne, haute et CHAOS.

JET de FROID

Utilisé pour augmenter ou diminuer la vitesse de refroidissement/rechauffement. (La vitesse de refroidissement/rechauffement est capable d'atteindre une vitesse du ventilateur super haute.)

6 Bouton CHAOS SWING

Utilise pour démarrer ou arrêter le mouvement des volets et établir la direction du flux d'air (haut/bas) désirée.

7 Boutons minuterie on/off

Utilisé pour établir l'heure de démarrage et d'arrêt du fonctionnement.

Boutons reglage de l'heure

Utilisé pour régler l'heure.

Boutonetablir/annuler la minuterie

Utilisé pour établir la minuterie quand l'heure désirée est atteinte et pour annuler le fonctionnement de la minuterie.

10 Bouton mode AUTO SLEEP

Utilisé pour établir le fonctionnement en mode automatique Sleep.

11 Bouton circulation d'air

Utilisé pour faire circuler l'air ambiant sans refroidissement ni réchauffement.

12 Bouton verification de la temperature ambiante

Utilisé pour vérifier la température ambiante.

13) PLASMA (optionnel)

Utilisé pour démarrer ou arrêter la fonction de purification plasma.

14 Bouton RESET

Réinitialise la télécommande.

15 Bouton 2ND f

Utilisé avant d'utiliser les modes imprimés en bleu qui se trouvent en bas des boutons.

Autonettoyage

Utilisé pour établir le mode Autonettoyage.

Remarque

Pour utiliser les fonctions colorées en bleu en bas des touches, appuyez d'abord sur la touche 2ndF puis sur la touche correspondant à la fonction souhaitée. Le fait d'appuyer sur la touche 2ndF permet d'activer la fonction colorée en bleu de la touche en question. Pour annuler la fonction commandée, appuyez de nouveau sur la touche 2ndF ; autrement, au bout de 10 secondes d'inactivité, elle sera automatiquement annulée.

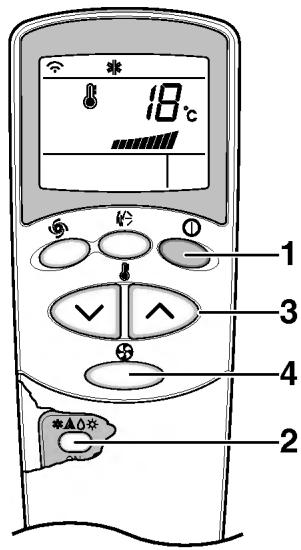

Mode de fonctionnement

1 Appuyez sur la TOUCHE MARCHE/ARRET pour mettre l'appareil en marche. L'unité émettra un bip sonore.

2 Ouvrez le couvercle basculant de la télécommande et appuyez sur la touche de mode de fonctionnement. Chaque fois que vous appuyez sur cette touche, le mode de fonctionnement change dans le sens de la flèche.

Réfrigération Auto Déshumidification sain Réchauffement (Modèle Pompe à chaleur uniquement)

3 En mode de refroidissement ou de chauffage, reglez la température interieure désirée en appuyant sur les TOUCHES DE RÉGLAGE DE LA TEMPERATURE AMBIANTE.

En mode refroidissement, la température peut être réglée entre 18°C et 30°C alors qu'en mode chauffage, la plage de température va de 16°C à 30°C.

Pour abaisser la température.

4 Réglez la vitesse du ventilateur à l'aide de la télécommande. Vous pouvez régler la vitesse du ventilateur sur quatre niveaux: faible, moyen, fort et CHAOS, en appuyant sur le SELECTIONEUR DE VITESSE DU VENTILATEUR INTÉRIEUR. Chaque fois que vous appuyez sur cette touche, le mode de vitesse du ventilateur change.

Air CHAOS La vitesse du ventilateur est faible. La vitesse du ventilateur est moyenne. La vitesse du ventilateur est forte.

Vent naturel avec la logique CHAOS

Pour obtenir une sensation plus fraîche, appuyez sur le bouton SELECTEUR DE LA VITESSE DU VENTILATEUR INTERIEUR et regléz-le en mode CHAOS. Le vent soufflera alors comme une brise naturelle grâce aux changements automatiques de la vitesse du ventilateur suivant la logique CHAOS.

Fonctionnement en mode déshumidification saine

Déshumidification saine

Pendant le fonctionnement en mode déshumidification saine

Si vous sélectionnez le mode de fonctionnement déshumidification à l'aide de la TOUCHE DE SELECTION DU MODE DE FONCTIONNEMENT, la fonction de déshumidification se met en marche. L'appareil règle automatiquement la température ambiente ainsi que le volume d'air, de manière à créer les valeurs conditions de déshumidification et sur la base de la température ambiente réelle ayant été captée. Dans ce cas, cependant, la température régée n'est pas affichée sur la télécommande et vous ne pouvez pas non plus régler la température ambiente. En mode de déshumidification saine, le volume d'air, régle automatiquement suivant l'algorithmé d'optimisation en fonction de la température ambiente réelle, rend la piece saine et comfortable même en saisson très humide.

Pour que l'unité fonctionne en mode déshumidification saine, suivez les étapes 1, 2 et 4. (Reportez-vous au mode de fonctionnement).

Fonctionnement automatique

Automatique

En ce mode de fonctionnement, la température réelle et la vitesse du ventilateur sont automatiquement régées par la logique de commande électronique basée sur la température ambiente réelle. Si vous avez chaud ou froid, appuyez sur les touches pertinentes de réglage de la température pour obtenir un effet de refroidissement ou de réchauffement.

REMARQUE: En ce mode de fonctionnement, vous ne pouvez régler ni la température réelle ni la vitesse du ventilateur interieur. Par contre, vous pouvez utiliser le balancement chaus en ce mode de fonctionnement. Si le système ne fonctionne pas comme désiré, passez manuellement à un autre mode.

Pour que l'unité fonctionne en mode automatique, suivez les étapes 1 et 2. (Reportez-vous au mode de fonctionnement).

Mode de refroidissement/chauffage rapide

La fonction de refroidissement rapide peut être utilisée pour refroidir la pièce rapidement durant les étés très chauds. Lorsque cette fonction est activée en mode refroidissement, le ventilateur commence à marcher à une vitesse extrêmement rapide pendant 30 minutes, réglant ainsi la température ambiant sur 18°C et en atteignant un refroidissement rapide et efficace.

Pour activer cette fonction, appuyez sur la TOUCHE JET COOL (REFROIDISSEMENT RAPIDE).

Pour passer du mode refroidissement rappe au mode de refroidissement par fonctionnement du ventilateur à une vitesse élevée, appuyez sur la TOUCHE REFROIDISSEMTE RAPIDE ou sur le BOUTON SÉLECTEUR DU VITILATEUR INTÉRIEUR ou de nouveau sur la TOUCHE DE RÉGLAGE DE LA TEMPERATURE AMBIANTE.

• Cette fonction ne peut être activée en mode chauffage ni pendant les opérations automatiques.
• Les modèles Art Cool interrompent le flux sanguin de décharge pendant la fonction Jet Cool pour assurer un meilleur refroidissement.

Fonctionnement du purificateur d'air NEO PLASMA (en option)

Le filtre de plasma est une technologie développée par LG pour éliminer les contaminants microscopiques de l'air aspiré en produisant un plasma avec une charge élevée d'électrons.

Ce plasma tue et détruit au complet les contaminants pour fournir un air propre et hygiénique.

La fonction de purification par plasma peut être activée en appuyant sur la TOUCHE PLASMA de la télécommande. Appuyez-y de nouveau pour annuler cette fonction.

Remarque

Cette fonction peut être activée en n'importe quel mode de fonctionnement et le ventilateur peut marcher à n'importe quelle vitesse lorsque le filtre de plasma est actionné.

Nettoyage automatique

• Pendant la fonction de nettoyage automatique, l'humidité qui reste dans les unités intérieures après leur fonctionnement en mode refroidissement ou déshumidification peut être enlevée.

AUTO CLEAN

1. Appuyez sur la touche NETTOYAGE AUTOMATIQUE (AUTO CLEAN) pour activer cette fonction.
2. Dès lors, chaque fois que l'unité s'arrête, le ventilateur intérieur continue à marcher pendant environ 30 minutes. Il s'agit d'une opération interne qui ne refroidit ni ne déshumidifie. En outre, les volets sont fermés.
3. Ceci évapore toute trace d'humidité et nettoie intérieurement l'unité.
4. Pour annuler cette fonction, appuyez de nouveau sur la TOUCHE NETTOYAGE AUTOMATIQUE en cours de fonctionnement.

Pendant la fonction de nettoyage automatique, les seules touches pouvant etre utilisées sont la TOUCHEDEMARRAGE/ARRET, la TOUCHE PLASMA et la TOUCHE NETTOYAGE AUTOMATIQUE.

	Modèle réfrigérant	Modèle pompe chaleur
		Temp. pièce ≥ 24°C	21°C ≤ Temp. pièce < 24°C	Temp. pièce < 21°C
Mode Fonctionnement	Réfrigeration	Réfrigeration	Déshumidification et santé	Chauffage
Vitesse ventilateur interne	Elevée	Elevée	Elevée	Elevée
Température introduite	22°C	22°C	23°C	24°C

Test de fonctionnement

Pendant le TEST DE FONCTIONNEMENT, l'unité fonctionne en mode de refroidissement avec le ventilateur à haute vitesse, indépendamment de la température ambiant et des remises à zéro dans 18 minutes.

Pendant le test de fonctionnement, si le signal de la commande à distance est reçu, l'unité fonctionne en fonction de la programmation de la commande à distance. Si vous pouvez utiliser cette commande, appuyez sur le bouton ON/OFF (MARCHE/ARRÉT) et maintenez-le, enfoncé pendant 3~5 secondes, l'avertisseur sonore émettra alors 1 bip.

Si vous voulez arrêter le fonctionnement, re-appuyez dessus.

Mode sommeil

1. Appuyez sur la TOUCHE DE MODE SOMMEIL AUTOMATIQUE pour établir l'heure à laquelle vous voulez que l'unité s'arrête automatiquement.
2. La minuterie peut être programmée par des increments d'une heure en appuyant sur la TOUCHE DU MODE SOMMEIL AUTOMATIQUE de 1 à 7 fois. Le mode sommeil est disponible pour être utilisé sur 1 à 7 heures différentes. Pour changer l'heure d'arrêt par des périodes d'une heure, appuyez sur la TOUCHE DU MODE SOMMEIL AUTOMATIQUE tout en pointant la télécommande vers le climatiseur.

Remarque

• Le mode sommeil s'activera à une vitesse de ventilation basse (en mode refroidissement) et à une vitesse de ventilation moyenne (en mode chauffage) pour un repos tranquille.
• Dans le cas des modèles Art Cool et Art Cool large (non pas dans celui du modèle DeLuxe), les volets de décharge se referment partiellement en mode sommeil pour assurer un repos tranquille.

Dans le mode de refroidissement :

Pour un repos confortable, la température régée augmentera automatiquement de 1°C dans les 30 minutes suivantes, et ainsi deux fois de manière consécutive (2 °C en une heure). Ce sera la température de réglage finale tout au long du fonctionnement de l'appareil en mode sommeil.

Réglage de l'heure

1. L'heure ne peut être réglée qu'en appuyant sur la TOUCHE RÉTABLIR (RESET). Si vous venez de remplacer les piles, vous devez appuyer sur la TOUCHE RÉTABLIR afin de rétablir l'heure. Appuyez sur la touche Marche/Arrêt.
2. Appuyez sur la touche 2nd F et vérifiez si l'icône (2^ndF) s'allume.
3. Appuyez sur les TOUCHES DE RÉGLAGE DE L'HEURE jusqu'à ce que l'heure souhaitée s'affiche.
4. Appuyez sur la TOUCHE RÉGLER/ANNULER L'HEURE.

Remarque

Vérifiez le voyant d'heure avant midi ou après midi (AM ou PM).

Réglage de la minuterie.

1. Assurez-vous que l'heure est bien réglée sur l'afficheur de la télécommande.
2. Appuyez sur la touche 2nd F.
3. Appuyez sur les TOUCHES MARCHE/ARRÉT DE LA MINUTERIE pour démarrer ou annuler la minuterie.
4. Appuyez sur les TOUCHES DE RÉGLAGE DE L'HEURE jusqu'à ce que l'heure souhaitée s'affiche.
5. Pour régler l'heure sélectionnée, appuyez sur les TOUCHES DE RÉGLAGE DE LA MINUTERIE tout en pointant la télécommande vers le récepteur de signaux. CANCEL

Pour annuler le réglage de la minuterie

Vérifiez si l'icône (2^nd F) est éteinte.

Appuyez sur la TOUCHE ANNULER MINUTERIE tout en pointant la télécommande vers le récepteur de signaux. (Le voyant de la minuterie disparaît du climatiseur et de l'afficheur).

Remarque

Sélectionnez l'un des quatre modes de fonctionnement suivants.

Délimitez et minuterie

Délai mise en marche minuterie

Délambdai arrêt et mise en marche minuterie

Délambdage en marche et arrêt minuterie

Commande de la direction de l'aération

Vous pouvez régler l'aération vers le haut/bas et vers la droite/gauche à l'aide de la télécommande.

Appuyez sur le bouton Chaos Swing pour faire pivoter les lames d'aération.

Appuyez sur le bouton Marche/Arrêt pour démarrer l'appareil.

Appuyez à nouveau sur le bouton et les lames d'aération s'arrêtent. APRÈS 30 minutes, les lames d'aération se remettent automatiquement en position d'aération maximale.

Mode de circulation d'air

Cette fonction permet de faire circuler l'air sans le refroidir ni le rechauffer. Elle peut etre activee en appuyant sur la TOUCHE CIRCULATION D'AIR. Une fois que la circulation d'air est activee, vous pouze selectionner la vitesse de I'air en appuyant sur le BOUTON SELECTIONEUR DE VITESSE DU VENTILATEUR INTERIEUR.

Remarque

La fonction Air CHAOS économise de l'électricité et prévient le refroidissement excessif. La vitesse du ventilateur change automatiquement de haute à basse ou vice-versa, en fonction de la température ambiant. - Dans le cas des modèles réversibles, qui n'ont pas la TOUCHE CIRCULATION D'AIR, cette fonction peut être activée en appuyant sur la TOUCHE PLASMA.

Redémarrage automatique

Cette fonction est utile dans le cas d'une panne d'électricité.

En cas de rétablissement de l'électricité après une panne de courant, le mode redémarrage automatique est la fonction qui permet de rétablir automatiquement les derniers paramètres de fonctionnement.

Remarque

Cette fonction existe, par défaut, à la sortie de l'usine.

Attention

Avant d'effectuer toute opération d'entretien, veuillez placer l'interrupteur principal du système sur la position arrêt, puis débranchez l'interrupteur et le cordon d'alimentation.

Unité intérieure

Nettoyez l'unité avec un tissu doux et sec. N'utilisez pas d'eau de Javel ou des abrasifs.

Attention

N'utilise jamais aucun des produits suivants :

• De l'eau chaude à plus de 40°C. Ceci peut provoquer une déformation ou une décoloration.
• Des substances volatiles. Ceci peut endommager les surfaces du climatiseur.

Filtres à air

Les filtres à air placés derrière la grille avant doivent être examinés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque méthode. Nettoyez les filtres à l'aide d'un aspirateur ou avec de l'eau savonnée tiède. Si la saleté ne peut pas être enlevée facilement, lavez avec de l'eau tiède additionnée de détergent. Après le nettoyage, faites-les sécher convenablement à l'ombre puis remettez-les à leur place.

Filtres plasma

Les filtres plasma placés derrière le filtre à air doivent être examinés et nettoyés tous les 3 mois ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque modèle. Nettoyez les filtres à l'aide d'un aspirateur. En cas de saleté manifeste, lavez-les avec de l'eau, faites-les bien sécher à l'ombre, puis remettez-les à leur place.

Filtres déodorants

Enlevez les filtres déodorants qui sont derrière le filtre à air et exposez-les à la lumière directe du soleil pendant 2 heures.

Puis remettez-les à leur place.

1. Modèle art cool :

Retirez la partie supérieure du panneau avant et relevez-la.

• Retirez le filtre en maintenant le panneau avant. Appuyez sur le bouton PUSH puis desserrez les vis pour retirer le filtre plasma. Séchez-le entièrement à l'ombre après l'avoir nettoyé. Puis replacez le filtre plasma et le filtre dans le bon ordre. Réinsérez le crochet du panneau avant dans l'orifice afin de fermer le panneau avant.

Attention

Attendez au moins 10 secondes avant de toucher au filtre plasma après ouverture de la grille d'entrée d'air ; autrement, vous risquez de subir un choc électrique.

Comment remplacer l'image et la photo (en option)

1. Mettez hors tension puis ouvrez la partie supérieure du panneau avant.

1. Tirez sur les maillons de la partie inférieure du panneau avant, comme indiqué sur l'image ci-dessous.

1. Poussez et fermez la partie supérieure du panneau avant, et puis tirez en avant la partie inférieure du panneau jusqu'à ce qu'il soit fixé.

1. Retirez l'image.

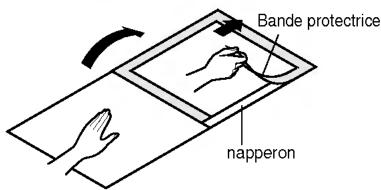

1. Tournez l'image vers le bas et replacez le napperon puis ôtez l'adhésif protecteur fixe à celui-ci.

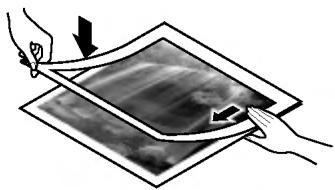

1. Placez l'image/photo entre l’image retirée et le napperon. (Taille de la photo/image recommandée : 450mm x 450mm)

1. Recouvre le napperon et appuie avec les mains pour un contact ferme.

1. Glissez la photo ou le dessin désiré sous les deux attaches comme montré ci-après, et fixez-les. Appuyez légèrement sur la partie avant pour refermer.

1. Poussez les deux maillons de la partie inférieure du panneau à l'intérieur et fixez-les. Puis mettez sous tension.

Si aucun tapis n'est utilisé, la taille recommandée pour la photo/image est de:

522mm x 522mm

Au moment de la mise sous tension et après avoir remis en place le filtre et l'image, le panneau avant n'intervient pas.

Lorsque le climatiseur ne sera pas utilisé pendant une longue période.

1. Faites marcher le climatiseur en mode Circulation d'air pendant 2 à 3 heures (lisez la page 13).
2. Ceci séchera les mécanismes internes.
3. Coupez le disjoncteur et débranchez le cordon d'alimentation.

Attention

Coupez le disjoncteur lorsque le climatiseur ne sera pas utilisé pendant une longue période. De la saleté peut s'accumuler et causer un incendie.

1. Enlevez les piles de la télécommande.

Lorsque le climatiseur sera utilisé de nouveau.

1. Nettoyez le filtre à air et placez-le dans l'unité intérieure. (Lisez les pages 14 concernant le nettoyage des filtres.)
2. Vérifiez que l'entrée et la sortie d'air des unités intérieure et extérieure ne soient pas bloquées.

Ne refroidissez pas à l'excès la pièce.

Ce n'est pas bon pour la santé et cela vous fera gaspiller l'électricité.

Veillez à ce que les portes et les fenêtres soient bien fermées.

Évitez autant que possible d'ouvrir les portes et les fenêtres afin de conserver l'air froid dans la pièce.

Maintenez fermés stores et rideaux.

Veillez à ce que le soleil n'entre pas directement dans la pièce lorsque le climatiseur est en fonctionnement.

Nettoyez régulièrement les filtres à air.

Les obstructions dans le filtre à air réduisent le flux d'air ainsi que les effets de refroidissement et de déshumidification. Nettoyez-les au moins une fois tous les quinze jours.

Gardez une température ambiant uniforme.

Réglez la direction du flux d'air vertical et horizontal afin d'assurer une température ambiance uniforme.

Aérez la salle de temps en temps.

Puisque les fenêtres restent fermées, il est conseillé de les ouvrir et d'aérer la pièce de temps en temps.

Guide de dépannage

Avant de demander des réparations ou de contacter le service technique, vérifie les points ci-dessous.... Si vous ne parvez pas à résoudre le problème, veuillez contacter votre distributeur ou le service après-vente

Problème	Explication	Voir page
Le climatiseur ne fonctionne pas.	• Vérifiez la température ambiente établie.	9
	• Vérifiez si le disjoncteur est sous tension.	-
Il y a une odeur bizarre dans la salle.	• Vérifiez qu'il ne s'agit pas d'une odeur à humidité exsudée par les murs, la moquette, les meubles ou les tissus qui se trouvent dans la salle.	-
Il semble que la condensation coule du climatiseur.	• Vérifiez si le raccord de drainage est bien raccordé ou si l'unité intérieure est bien installée.	-
Le climatiseur ne fonctionne pas pendant environ 3 minutes après avoir été démarré.	• C'est le dispositif de protection du mécanisme. • Attendez environ 3 minutes et le climatiseur se mettra en marche. • Ce dispositif à retardement sert à protégger le compresseur contre les "On/Off" fréquents.	-
L'appareil ne refroidit pas ou ne réchauffe pas efficacement.	• Le filtré à air est-il sale? Lisez les instructions pour le nettoyage du filtré à air.	14
	• La température a-t-elle esté régée correctement?	9
	• Les grilles d'entrée et de sortie d'air de l'unité intérieure sont-elles obstruées?	-
Le fonctionnement du climatiseur est bruyant.	• Si le bruit que vous entendez ressemble à de l'eau qui coule. - C'est le bruit du réfrigérant qui coule à l'intérieur du climatiseur. • Si le bruit que vous entendez ressemble à de l'air comprimé dégagé dans l'atmosphère. - C'est le bruit de l'eau déshumidifiée étant traitée à l'intérieur du climatiseur.	-
L'afficheur de la télécommande est faible ou bien aucune information ne s'affiche sur l'écran.	• Les piles sont-elles épuisées? • Les piles sont-elles insérées dans la direction (+) et (-) inverse?	7
On entend un craquement.	• Ce bruit est général par l'expansion/constriction du panneau avant, etc. due aux changements de température.	-
