HW-Q700D - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basse sans fil
Marque	Samsung
Modèle	HW-Q700D
Dimensions (L x H x P) de la barre	1110.7 x 60.4 x 120.0 mm
Poids de la barre	4.8 kg
Dimensions du caisson de basse	205.0 x 353.0 x 302.0 mm
Poids du caisson de basse	5.9 kg
Puissance nominale de sortie (totale)	320 W (160 W barre + 160 W caisson)
Formats audio pris en charge	Dolby 5.1, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS 5.1, DTS HD, DTS-HD Master Audio, DTS:X, LPCM 8Ch
Connectivité	HDMI (1 entrée, 1 sortie eARC/ARC), optique, USB (service), Bluetooth, Wi-Fi
Fonctions spéciales	Q-Symphony, SpaceFit Sound
Consommation en veille	6.0 W
Télécommande	Oui, incluse avec piles
Piles pour télécommande	2 piles AAA (incluses)
Alimentation	Secteur (CA), adaptateur secteur fourni
Installation murale	Possible, supports de fixation murale inclus
Température de fonctionnement	+10 °C à +40 °C
Humidité de fonctionnement	10 % à 80 % (sans condensation)
Classe de protection	Classe II
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Débrancher en cas d'orage ou d'inutilisation prolongée.
Pièces détachées et réparabilité	Contacter un centre de service Samsung agréé pour les réparations.

FOIRE AUX QUESTIONS - HW-Q700D SAMSUNG

Comment connecter la barre de son au téléviseur via HDMI ARC ?

Utilisez un câble HDMI certifié et connectez le port HDMI TO TV (eARC/ARC) de la barre à la prise HDMI ARC du téléviseur. Assurez-vous que la fonction HDMI-CEC (Anynet+) est activée dans les paramètres du téléviseur. Sélectionnez ensuite le mode TV ARC sur la barre de son.

Que faire si le caisson de basse ne se connecte pas automatiquement ?

Éteignez la barre de son. Maintenez enfoncée la touche ID SET à l'arrière du caisson pendant au moins 5 secondes jusqu'à ce que le voyant LINK clignote rapidement en bleu. Ensuite, appuyez sur la touche Haut de la télécommande pendant 5 secondes. Le voyant LINK devient bleu fixe une fois la connexion établie.

Comment utiliser la fonction Q-Symphony ?

La fonction Q-Symphony est disponible lorsque la barre de son est connectée à un téléviseur Samsung compatible. Rendez-vous dans les paramètres du téléviseur : Paramètres → Tous les paramètres → Son → Sortie son et sélectionnez Q-Symphony. Le son sera émis simultanément par la barre et les haut-parleurs du téléviseur pour un effet surround amélioré.

Comment connecter un appareil en Bluetooth ?

Appuyez sur le bouton Source de la barre ou de la télécommande pour sélectionner le mode BT. Pour un nouvel appareil, maintenez enfoncé le bouton PAIR de la télécommande ou le bouton Source sur la barre pendant 5 secondes pour passer en mode BT PAIRING. Recherchez la barre sur votre appareil et connectez-vous. Le code PIN est 0000 si demandé.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont insérées correctement et remplacez-les si nécessaire. Pointez la télécommande directement vers la barre de son, sans obstacle. Si le problème persiste, retirez et rebranchez le cordon d'alimentation de la barre.

Comment mettre à jour le logiciel ?

Insérez une clé USB contenant le fichier de mise à jour dans le port SERVICE situé sous la barre de son. Mettez la barre sous tension ; la mise à jour démarre automatiquement. Pour obtenir le fichier, visitez le site Samsung et recherchez le modèle HW-Q700D.

Le son est coupé ou intermittent, que faire ?

Vérifiez que la barre n'est pas trop éloignée de la source Bluetooth ou Wi-Fi. Éloignez les appareils pouvant causer des interférences (micro-ondes, routeurs). Si la connexion est filaire, assurez-vous que les câbles sont bien branchés. Vous pouvez également réinitialiser la barre en débranchant l'alimentation et en la rebranchant.

Comment désactiver le Wi-Fi ou le Bluetooth ?

Pour désactiver le Wi-Fi, appuyez sur le bouton CH LEVEL de la télécommande pendant 30 secondes. Pour désactiver le Bluetooth, appuyez sur le bouton TONE CONTROL pendant 30 secondes. La barre redémarrera automatiquement après cette opération.

Quels sont les formats audio pris en charge ?

La barre de son prend en charge les formats suivants : Dolby 5.1, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS 5.1, DTS HD, DTS-HD Master Audio, DTS:X et LPCM 8 canaux.

Comment installer la barre de son au mur ?

Utilisez les supports de fixation murale fournis. Fixez les deux supports à l'arrière de la barre à l'aide des vis incluses (M4 x L10). Percez des trous dans le mur selon les distances indiquées dans le guide de fixation murale, insérez les chevilles, puis vissez les bagues supports. Accrochez la barre sur les supports.

MODE D'EMPLOI HW-Q700D SAMSUNG

Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

	ATTENTION
	RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : Ce symbole indique qu'aucun raccordement de sécurité à la terre (prise de terre) n'est requis.Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA : La tension nominale indiquée par ce symbole est une tension CA.
	Tension CC : La tension nominale indiquée par ce symbole est une tension CC.
	Attention. Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel utilisateur pour plus d'informations relatives à la sécurité.

ATTENTION

AVERTISSEMENT

• Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.
• N'utilisez pas de fumigateurs liquides contenant des produits chimiques, tels que des produits antimoustiques ou des désodorisants, à proximité du produit. Si de la vapeur entre en contact avec la surface du produit ou y pénètre, elle peut provoquer des taches ou un dysfonctionnement.

ATTENTION

• AFIN DE PRÉVENIR TOUT RISQUE D'ÉLECTROCUTION, INSÉRER COMPLÈTEMENT LA FICHE LARGE DE LA PRISE DANS LA FENTE CORRESPONDANTE.

• Cet appareil doit toujours être branché sur une prise CA disposant d'une mise à la terre de protection.

• Pour débrancher l'appareil du secteur, la fiche doit être retirée de la prise secteur, c'est pourquoi celle-ci doit être facilement accessible.

• N'exposez pas l'appareil aux égouttements ou aux éclaboussures. Ne posez pas sur l'appareil des objets contenant des liquides, tels que des vases.
• Pour mettre l'appareil complètement hors tension, vous devez le débrancher de la prise murale. En conséquence, la prise murale doit être facilement accessible en permanence.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre logement respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située sur la partie inférieure de votre produit. Installez le produit horizontalement, sur un support adéquat (meuble), en laissant suffisamment d'espace autour pour garantir une bonne ventilation (7 à 10 cm). Vérifiez que les fentes de ventilation ne sont pas couvertes. Ne placez pas l'unité sur des haut-parleurs ou sur tout autre équipement susceptible de devenir chaud. Cette unité a été conçue pour une utilisation continue. Pour l'éteindre complètement, débranchez la prise CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

2. En cas d'orage, débranchez la prise CA de la prise murale. Les pointes de tension occasionnées par les éclairs risquent d'endommager l'appareil.

3. N'exposez pas l'unité à la lumière directe du soleil ou à d'autres sources de chaleur. Cela pourrait entraîner une surchauffe et des dysfonctionnements.

4. Protégez le produit de l'humidité et de la chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation de la prise murale CA si l'unité présente un dysfonctionnement. Le produit n'a pas été conçu pour une utilisation industrielle, mais pour une utilisation personnelle uniquement. De la condensation peut se former si le produit a été stocké à basse température. Si vous transportez l'unité en hiver, attendez environ 2 heures, le temps qu'elle atteigne la température ambiante, avant de l'utiliser.

5. La pile utilisée dans cet appareil contient des produits chimiques néfastes pour l'environnement. Ne jetez pas la pile avec vos déchets ménagers. N'exposez pas la pile à une source de chaleur excessive, à la lumière directe du soleil ou à des flammes. Vous ne devez pas court-circuiter, démonter ou surchauffer la pile.

ATTENTION : Le remplacement inadapté de la pile risque d'entraîner une explosion. Remplacez-les exclusivement par des piles du même type.

01 VÉRIFICATION DES COMPOSANTS

• Unité principale de la Soundbar
  • Télécommande de la Soundbar
• Piles
• Caisson de basse
  • 2 cordons d'alimentation (caisson de basse, Soundbar)
• Câble HDMI
  • Guide de fixation murale
• 2 bagues supports
• 2 vis (M4 x L10)
  • 2 supports de fixation murale
  • 4 pieds en caoutchouc

REMARQUE

- Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de service Samsung ou le Service client de Samsung.

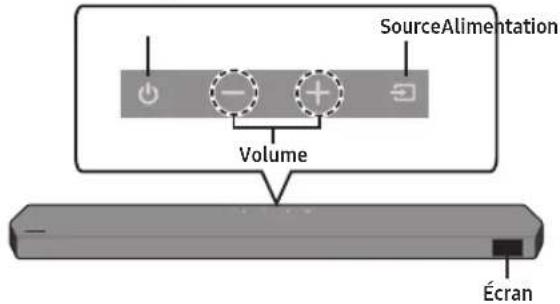

Panneau supérieur de la Soundbar

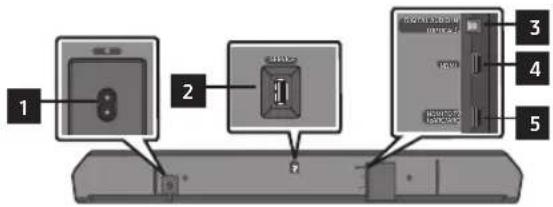

Panneau inférieur de la Soundbar

1 POWER Branchez le cordon d'alimentation de la Soundbar.
2 SERVICE Connectez un appareil de stockage USB pour mettre à jour le logiciel du produit.
3 DIGITAL AUDIO IN (OPTICAL) Connectez la sortie (optique) numérique d'un appareil externe.
4 HDMI Permet l'entrée simultanée de signaux audio et vidéo par l'intermédiaire d'un câble HDMI. Connectez ce port à la sortie HDMI d'un appareil externe.
5 HDMI TO TV (eARC/ARC) Connectez ce port à la prise jack HDMI d'un téléviseur.

03 CONNEXION DE LA SOUNDBAR

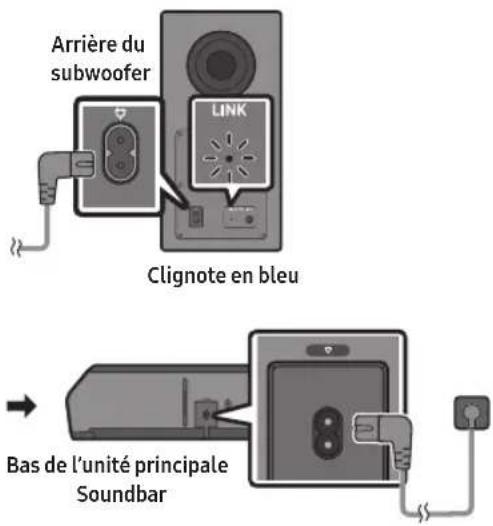

Branchement de l'alimentation et des unités

• Le voyant LED LINK arrête de clignoter et reste allumé en bleu lorsqu'une connexion est établie entre la Soundbar et le caisson de basse.

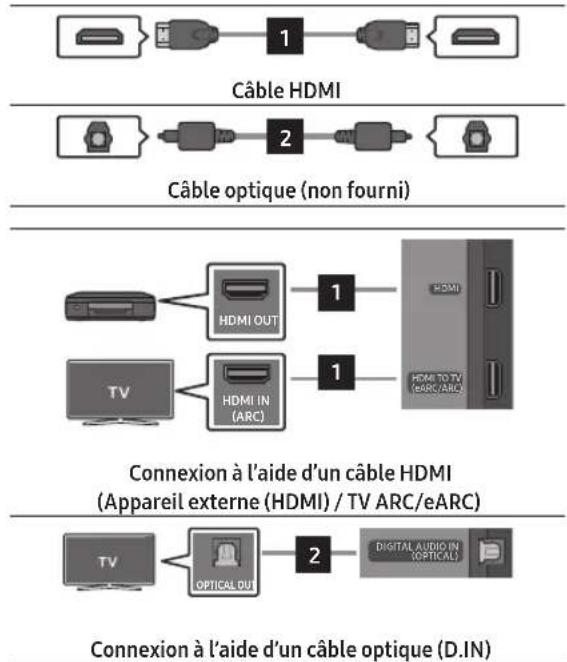

04 CONNEXION FILAIRE

• Si le son du téléviseur n'est pas émis, appuyez sur le bouton (Source) situé sur le haut de la Soundbar ou sur le bouton (Source) de la télécommande pour sélectionner le mode « TV ARC ».
• Il est recommandé d'utiliser un câble HDMI certifié par HDMI.org.
• Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer les caches.

Utilisation de la fonction Q-Symphony

Quand la Soundbar se connecte à un téléviseur Samsung qui prend en charge la fonction Q-Symphony, vous pouvez écouter simultanément le son via la Soundbar et le téléviseur. Si vous utilisez la fonction Q-Symphony, le son surround émis par le téléviseur vous permet de profiter d'effets sonores surround plus riches en trois dimensions.

Quand la Soundbar est connectée, le menu « Q-Symphony » s'affiche sur le téléviseur. (Le message affiché peut différer selon le modèle de téléviseur.)

(Paramètres (→ Tous les paramètres (→ Son → Sortie son)

Utilisation de SpaceFit Sound

Cette fonction analyse l'espace d'écoute de l'utilisateur à l'aide du microphone du téléviseur Samsung et offre le son optimal pour cet espace. L'optimisation du son se fait automatiquement.

REMARQUE

- Cette fonction n'est prise en charge que par certains téléviseurs, et est utilisée depuis le téléviseur.

05 CONNEXION SANS FIL

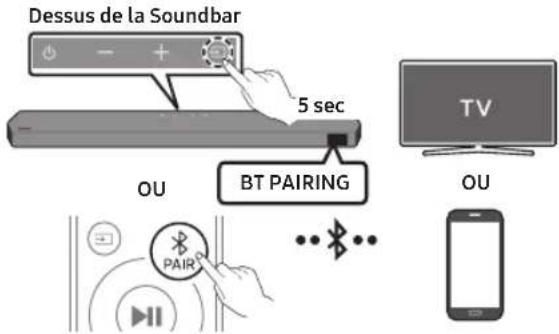

Connexion via Bluetooth

- Cherchez l'appareil Bluetooth sur votre téléviseur ou votre appareil mobile.

Quelle est la différence entre les modes BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez reconnecter n'importe quel téléviseur Samsung TV ou appareil mobile qui a déjà été connecté par le passé.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton •PAIR de la télécommande de la Soundbar ou maintenez enfoncé le bouton •Source) situé sur le haut de la Soundbar pendant plus de 5 secondes lorsque cette dernière est en mode « BT ».)

REMARQUE

- Si un code d'identification personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.

Connexion via Wi-Fi (Réseau sans fil)

• Pour connecter une Soundbar à un appareil mobile via un réseau sans fil (Wi-Fi), il est nécessaire de disposer de l'application SmartThings.
• Connectez votre appareil mobile (smartphone, tablette, etc.) au réseau Wi-Fi auquel le téléviseur est connecté.
• Installez, puis lancez l'application SmartThings sur votre appareil mobile (smartphone, tablette, etc.).
• Suivez les instructions de l'application sur l'appareil mobile pour connecter la Soundbar à votre réseau Wi-Fi.

06 DÉPANNAGE

Avant de contacter l'assistance, vérifiez les éléments suivants.

La Soundbar ne s'allume pas.

- Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

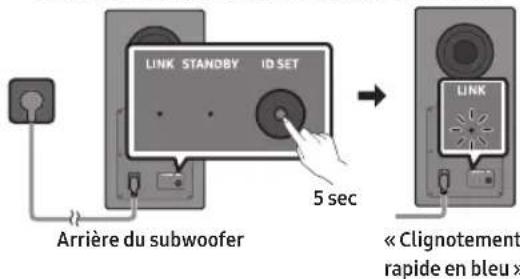

Si le subwoofer ne se connecte pas automatiquement

1. Éteignez l'unité principale de la Soundbar.
2. Maintenez la touche ID SET située à l'arrière du subwoofer enfoncée pendant au moins 5 secondes.

1. Appuyez sur la touche Haut de la télécommande pendant 5 secondes.

1. Vérifiez que le voyant LED LINK brille en bleu de manière stable (connexion terminée).

- Le voyant LED LINK arrête de clignoter et reste allumé en bleu lorsqu'une connexion est établie entre la Soundbar et le caisson de basse.

La Soundbar fonctionne par intermittence.

• Retirez le cordon d'alimentation, puis insérez-le à nouveau.
• Initialisez le produit et retentez l'opération.
• En l'absence de signal, la Soundbar s'éteint automatiquement après un certain temps. Activez l'alimentation.

La télécommande ne fonctionne pas.

• Pointez la télécommande directement vers la Soundbar.
• Remplacez les piles de la télécommande par des piles neuves.

Le son n'est pas émis par la Soundbar.

• Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume.
• Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe.
• Sélectionnez la Soundbar comme sortie du son du téléviseur. (TV Samsung : Accueil (®) → Menu → Paramètres (©) → Tous les paramètres (©) → Son → Sortie son → Sélectionnez la Soundbar)
• Retirez le câble de la Soundbar, puis rebranchez-le.

Le son n'est pas émis par le caisson de basse.

- Assurez-vous que le voyant situé à l'arrière du caisson de basse et des enceintes surround est allumé en bleu. S'il clignote en bleu ou est allumé en rouge, effectuez une nouvelle connexion.

Si le téléviseur n'est pas connecté via HDMI TO TV (eARC/ARC)

• Vérifiez si le câble HDMI est correctement connecté à la borne ARC.
• La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar.
• Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (TV Samsung : Accueil (→ Menu → Paramètres (→ Tous les paramètres (→ Connexion → Gestionnaire d'appareil externe → Anynet+ (HDMI-CEC) ON)

La Soundbar ne se connecte pas en Bluetooth.

- Lors de la connexion d'un nouvel appareil, passez en mode « BT PAIRING » pour établir la connexion. (Maintenez enfoncé le bouton ×PAIR de la télécommande ou le bouton ×Source) sur le boîtier de la Soundbar pendant au moins 5 secondes.)

- Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (TV Samsung : Accueil (→ Menu → Paramètres (→ Tous les paramètres (→ Son → Sortie son → Liste des haut-parleurs Bluetooth)

Le son se coupe lors d'une connexion via Bluetooth.

• Certains appareils peuvent générer des interférences radio s'ils sont placés trop très de la Soundbar (p. ex. les micro-ondes, les routeurs sans fil, etc.).
• Si votre appareil connecté via Bluetooth est trop éloigné de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar.
• Si une partie de votre corps est en contact avec l'émetteur-récepteur Bluetooth ou si le produit est installé sur un meuble en métal, il se peut que le son coupe. Vérifiez l'environnement d'installation et les conditions d'utilisation.

La Soundbar ne se connecte pas en Wi-Fi.

• Vérifiez que le routeur sans fil est allumé, redémarrez-le puis reconnectez-le.
• La Soundbar ne peut pas se connecter si le signal sans fil est trop faible. Placez le routeur plus près de la Soundbar ou éliminez tout obstacle entre celle-ci et le routeur, dans la mesure du possible.

La Soundbar ne s'allume pas automatiquement avec le téléviseur.

- Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

• Les figures et les illustrations de ce manuel utilisateur sont fournies à titre de référence uniquement et ne constituent pas nécessairement une représentation fidèle du produit.
• Des frais d'administration peuvent vous être facturés si (a) un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel utilisateur).
  (b) vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel utilisateur).
• Le montant des frais d'administration vous sera communiqué avant la visite du technicien.

08 SPÉCIFICATIONS ET GUIDE

Nom du modèle HW-Q700D
Poids4,8 kg	Dimensions (L x H x P)1110,7 x 60,4 x 120,0 mm
Plage de température de fonctionnement+10 °C à +40 °C	Plage d'humidité de fonctionnement10 % à 80 %, sans condensation
Température de stockage-20 °C à +45 °C	Humidité de stockage5 % à 95 %, sans condensation
HAUTS-PARLEURSPuissance nominale de sortie160 W
Formats de lecture pris en chargeDolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
Nom du subwooferPS-WQ700D
Poids5,9 kg	Dimensions (L x H x P)205,0 x 353,0 x 302,0 mm
HAUTS-PARLEURSPuissance nominale de sortie160 W
REMARQUESamsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans préavis.Le poids et les dimensions sont donnés à titre approximatif.Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Arrière de l'unité principale de la Soundbar)Précaution : La Soundbar redémarre automatiquement si vous activez/désactivez le Wi-Fi.
Consommation d'énergie globale en veille (W)6,0 W
Méthode de désactivation du port Wi-FiAppuyez sur le bouton CH LEVEL sur la télécommande de la Soundbar pendant 30 secondes pour activer/désactiver le Wi-Fi.
Méthode de désactivation du port BluetoothAppuyez sur le bouton TONE CONTROL sur la télécommande de la Soundbar pendant 30 secondes pour activer/désactiver le Bluetooth.

- Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni.

Le texte complet de la déclaration de conformité est accessible à l'adresse :

http://www.samsung.com accédez à Assistance, puis saisissez le nom du modèle.

Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni.

La fonction WLAN 5 GHz (Wi-Fi ou SRD) de cet équipement ne peut être utilisée qu'en intérieur.

- PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL

Puissance de transmission RF max.

100 mW à 2,4 GHz – 2,4835 GHz

200 mW à 5,15 GHz – 5,25 GHz et 5,47 GHz – 5,725 GHz

100 mW à 5,25 GHz – 5,35 GHz

25m W à 5,725 GHz – 5,875 GHz

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers.

L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit

(Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (p. ex. règlement REACH, DEEE, batteries), rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

FR

Cet appareil, ses accessoires, piles et cordons se recyclent

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Ligue à tomada fêmea HDMI num televisor.

03 LIGAR O SOUNDBAR

- pata de goma (4 uds.)

NOTA
