FSP 2405 - Alimentation électrique VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique à découpage
Modèle	Voltcraft FSP 2405
Tension d'entrée	230 V AC ±15% / 50 Hz
Puissance d'entrée	275 VA
Puissance de sortie	145 W
Tension de sortie	23 - 29 V DC ±0,5 V (réglable)
Courant de sortie maximal	5,0 A
Régulation de tension	< 0,15 %
Ondulation résiduelle	< 0,1 %
Rendement	> 80 %
Protection thermique	Déclenchement à +85 °C (action retardée)
Fusible	T 1,6 A / 250 V (5 x 20 mm)
Poids	1,2 kg
Dimensions (L x H x P)	133,2 x 60 x 207 mm
Classe de protection	I (mise à la terre nécessaire)
Refroidissement	Ventilateur intégré
Raccordement sortie	Bornes à vis (rouge +, noir -)
Entretien	Nettoyer avec un chiffon antistatique sec ; débrancher avant
Utilisation prévue	Alimentation d'appareils électroniques à très basse tension
Garantie	Les fusibles sont exclus de la garantie

FOIRE AUX QUESTIONS - FSP 2405 VOLTCRAFT

Comment régler la tension de sortie du Voltcraft FSP 2405 ?

La tension de sortie se règle via le régulateur rotatif situé sur la face inférieure de l'appareil. Utilisez un tournevis à tête cruciforme pour tourner le régulateur en direction MAX pour augmenter la tension ou en direction MIN pour la diminuer. Assurez-vous qu'aucun consommateur n'est branché pendant le réglage.

Comment brancher un appareil sur l'alimentation ?

Avant tout branchement, vérifiez que le courant maximal de l'appareil ne dépasse pas 5 A et que la tension de sortie est correcte. Mettez l'alimentation et l'appareil hors tension. Reliez le pôle plus (+) au bornier rouge et le pôle moins (-) au bornier noir. Branchez le cordon secteur et allumez l'alimentation avec l'interrupteur ON/OFF. La LED rouge s'allume.

Que faire si la LED rouge ne s'allume pas ou vacille ?

Cela peut indiquer une surcharge, un court-circuit ou une surchauffe. Vérifiez que le consommateur ne dépasse pas le courant réglé, qu'il n'y a pas de court-circuit et que la ventilation autour de l'alimentation est suffisante. Si le problème persiste, débranchez et laissez refroidir.

Comment remplacer le fusible ?

Mettez l'appareil hors service et débranchez-le. Utilisez un tournevis pour dégager le porte-fusible (6) situé à l'arrière. Remplacez le fusible défectueux par un fusible de type T 1,6 A / 250 V (5x20 mm). Encliquetez le porte-fusible jusqu'à ce qu'il soit bien en place.

Puis-je utiliser l'alimentation comme chargeur de batterie ?

Non, l'utilisation directe ou indirecte comme chargeur de batterie n'est pas autorisée. L'appareil est conçu uniquement pour alimenter des appareils électroniques à très basse tension.

Quelles sont les précautions de sécurité essentielles ?

Utilisez l'appareil dans une pièce sèche, sur une surface solide et stable. Ne l'exposez pas à l'humidité, aux rayons solaires directs ou à des vibrations. Ne touchez jamais les bornes de sortie avec les mains nues. Débranchez toujours l'alimentation avant de nettoyer ou de remplacer le fusible.

Puis-je brancher plusieurs appareils en série sur la sortie ?

Il est déconseillé de brancher des sorties en série, car cela peut générer des tensions dangereuses (>35 V DC) et présenter un risque d'électrocution. L'appareil est conçu pour une utilisation indépendante de chaque sortie.

Comment entretenir l'alimentation ?

Débranchez l'appareil de la prise avant tout nettoyage. Essuyez-le avec un chiffon antistatique sec. N'utilisez jamais de produits abrasifs ou de solvants. Assurez-vous que les orifices de ventilation ne sont pas obstrués.

Que faire si l'alimentation ne fournit pas de courant ?

Vérifiez d'abord que l'appareil est allumé (interrupteur ON) et que le cordon secteur est correctement branché. Contrôlez l'état du fusible. Si le fusible est intact, le problème peut venir du consommateur ou d'un défaut interne ; contactez un spécialiste.

L'appareil est-il adapté à un usage professionnel ?

Oui, le Voltcraft FSP 2405 est conçu pour un usage professionnel et amateur exigeant. Il offre une tension de sortie stable (régulation < 0,15 %), un rendement élevé (>80 %) et une protection contre les surcharges et les courts-circuits.

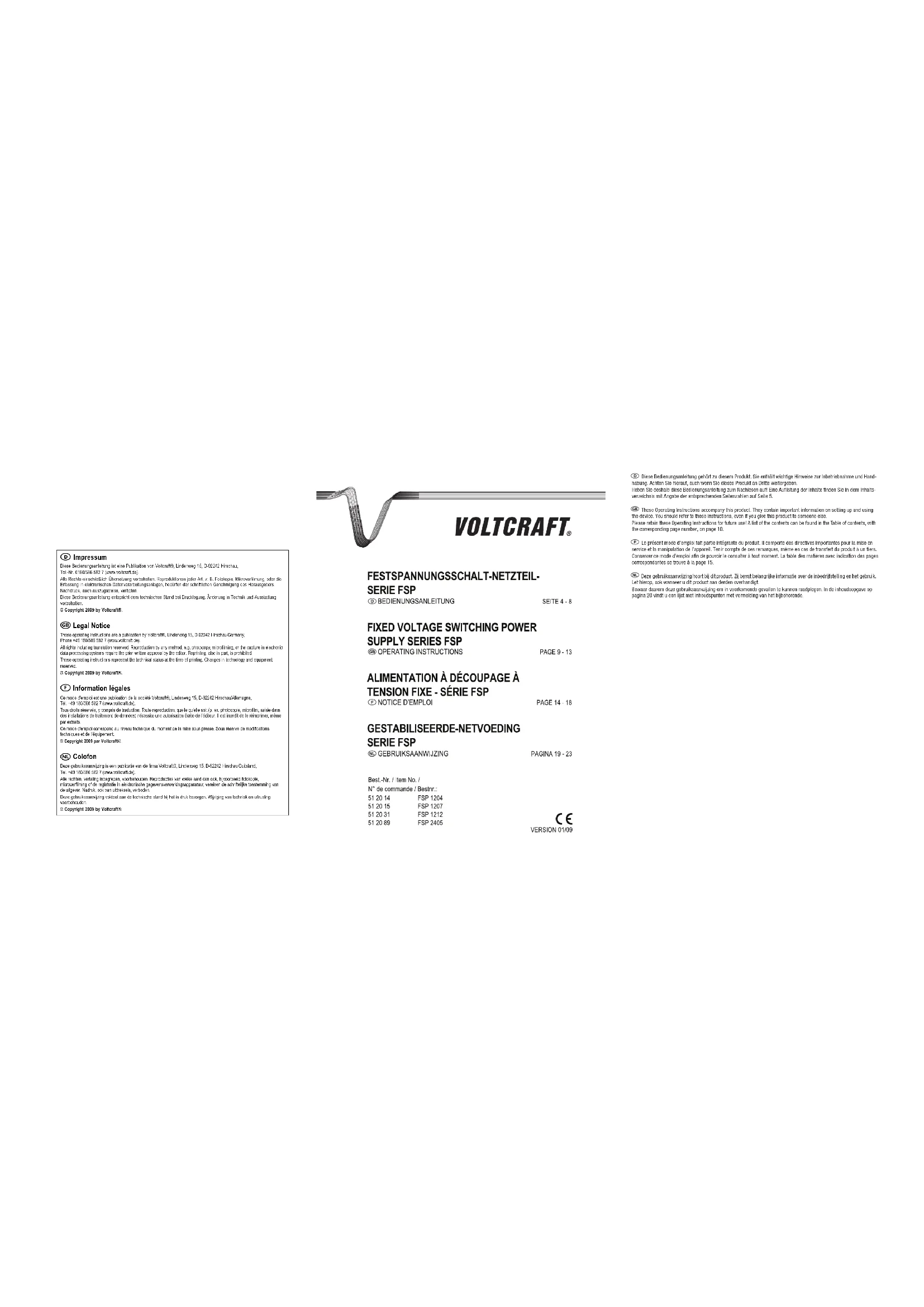

MODE D'EMPLOI FSP 2405 VOLTCRAFT

F Information légales

Ce mosa d'ormel est une publication de la société Volzorafil, Underweg 10, D-92242 Hirschau Volumagne.

14 -01 18069527 [www.nffund.com]

Taux lors révise, y temps de l'induction. Taux supplément, quée quide sur 1er sec photocopie et comb. Siège cava des installants de l'aturation de certaines; nécessite une transformation tenre de l'éditions; il est intéril de le 1er rémun, mère par solubis.

Ce traca defesa consignat a rizen bettiva du moment de la rizen auto a sece. Sans riserv de maix badera

technique et de l'équipération

© Copyright 2009 par Volkrafts.

NL Colofon

Dezse pelo beerstijing a een opfijke sien de lima V. Iberel, Laceren 15, D-52347 Hirschman Du Island.

Tel: [phone] (www.986.com)

Le présent mode d'emploi fait partie intégrante du produit. Il commande des directives importantes pour la mise en service et la manipulation de l'appareil. Tert compte de ces remarques, même en cas de transfer du produit à un lieu. Conserver ce mode d'emploi ainsi de pouvoir le consuler à tout moment. La table des matières avec indication des pages on consommants se trouve à la page 15

Mettez toujours le bloc secteur hors service avant de le nettoyer et débranchez le bloc secteur de la prise de courant. Essuyez uniquement le bloc secteur avec un chiffon antistatique sec. N'utilisez pas de produits abrasifs ou de solvants !

Méthode à adopter en cas de dysfonctionnements

Bien que vous ayez fait l'acquisition d'un bloc secteur de haute qualité, des dysfonctionnements peuvent se produire dans certaines situations. Quelques uns de ces dysfonctionnements possibles peuvent avoir les causes suivantes :

Problème Solution possible
Pas de courant de sortie sur les douilles de raccordement.	1. Le bloc secteur est-il en service?2. Le câble secteur est-il correctement raccordé sur le bloc secteur et à la prise?3. Le fusible est-il intact?
La LED rouge n'est pas allumée ou vacille.	1. Le consommateur consomme-t-il plus de courant que ce qui est réglé sur le bloc secteur?2. Un court-circuit s'est-il produit sur le consommateur?3. Le bloc secteur est-il surchauffé? Contrôlez la ventilation autour du bloc secteur.

Disposition

Mise au rebut d'équipements électriques et électroniques

Afin de préserver, protéger et améliorer la qualité de l'environnement, protéger la santé humaine et utiliser les ressources naturelles avec prudence et de manière rationnelle, l'utilisateur doit renwoyer tout produit ne pouvant pas subir d'entretion à l'établissement pertinent conformément à la réglementation statutaire. Le symbole de la poubelle barrée incluque que le produit doit être mis au rebut séparément et non en tant que déchet municipal.

Données techniques

Modèle no	FSP 1204 FSP 1207 FSP 1212 FSP 2405
Tension d'entrée 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% 230V AC ± 15%
Puissance d'entrée 180VA 275VA 275VA 275VA
Puissance de sortie 60W 105W 180W 145W
Débit	12 - 14V DC	12 - 14V DC	12 - 14V DC	24 - 28V DC
La portée maximale de la tension de sortie	11 - 15V DC ± 0,5V	11 - 15V DC ± 0,5V	11 - 15V DC ± 0,5V	23 - 29V DC ± 0,5V
Régulation de tension	<0,15%	<0,15%	<0,15%	<0,15%
Courant de sortie 4,0A	7,0A 12,0A	5,0A
Ondulation résiduelle à charge nominale	<0,1%	<0,1%	<0,1%	<0,1%
Rendement	>80%	>80%	>80%	>80%
Température excessive (Action retardée; 5x20mm)	de +85°C	de +85°C	de +85°C	de +85°C
Fusible (5 x 20mm)	T 1,25A / 250V	T 1,6A / 250V	T 1,6A / 250V	T 1,6A / 250V
Poids	0,62 kg	0,62 kg	1,2 kg 1,2 kg
Dimensions (L x H x D)	118 x 50 x 150 mm	118 x 50 x 150 mm	133,2 x 60 x 207 mm	133,2 x 60 x 207 mm

Quand vous connectez une charge, assurez-vous que la charge soit éteinte. Quand la charge est "ALLUMÉE" à condition qu'elle soit connectée à la borne de sortie de l'alimentation électrique, elle peut causer des étincelles de formation sur les bornes d'alimentation. Le courant de charge ne doit pas dépasser l'ampérage maximum pour la prise de sortie du courant en question. Ételgnez la charge connectée avant de la brancher à l'appareil. Débranche l'appareil du réseau électrique de la prise de courant quand il n'est pas utilisé. Tous les câbles qui sont branchés doivent pouvoir contrôler toute la charge et une tension maximale et une puissance dans les plus mauvaises conditions en ce qui concerne la température, l'humidité, et l'abus mécanique, et des effets du vieillissement à long terme. Ne jamais utiliser de fil nu aérien pour la connexion. Évitez que la connexion soit déserrée. Assurez-vous que tous les fils connectés soient bien branchés et bien sécurisés avant d'allumer l'alimentation électrique. La surface de l'appareil peut devenir très brûlante, à la suite d'un court-circuit, d'une surcharge ou après une utilisation prolongée. Laissez suffisamment de place pour l'aération, ce qui facilite la perte de la chaleur.

Réglage de la tension de sortie

Veillez à ce qu'aucun consommateur ne soit branché au bloc secteur!

1. Réglez la tension de sortie souhaitée avec le régulateur rotatif de tension (8) se trouvant sur la face intérieure du bloc secteur. Servez-vous pour cela d'un toumevis à tête cruciforme.
2. Tournez le régulateur rotatif de tension (8) en direction MAX pour augmenter la tension de sortie ou en direction MIN pour diminuer la tension de sortie.

Branchement des consommateurs

Assurez-vous que la consommation en courant maximale du consommateur ne dépasse pas le courant de sortie maximal et que la tension de sortie est correctement réglée! Assurez-vous que le bloc secteur ainsi que les consommateurs sont hors service avant d'établir la liaison!

1. Reliez un câble secteur approprié (p.ex. BN 510262) à la douille d'entrée secteur (5) du bloc secteur.
2. Branchez la fiche secteur à une prise secteur mise à la terre.
3. Reliez le pôle plus (+) du consommateur au raccord à vis rouge (+) (2) du bloc secteur.
4. Reliez le pôle moins (-) du consommateur au raccord à vis rouge (-) (2) du bloc secteur.
   (Ou, pour FSP 1207, reliez la fiche allume-cigares du consommateur à la douille allume-cigares (2).)
5. Mettez en service le bloc secteur par l'Interrupteur MARCHE/ARRET (4). La LED de contrôle rouge (3) s'allume.

- Avant de mettre le bloc secteur hors service, mettez toujours tout d'abord le consommateur hors service puis coupez ensuite la liaison avec le bloc secteur.

- Lors d'une consommation de courant élevée, veillez à ce que les assemblages soient correctement en place sur les raccords à vis (2).

Remplacement de fusibles

Ne faites jamais fonctionner le bloc secteur sans fusible ou avant d'avoir remplacé un fusible défectueux et si le porte-fusible n'est pas correctement en place!

Vous avez uniquement le droit de remplacer vous-même un fusible sur les blocs secteur FSP 1212 et 2405. Sur les blocs secteur FSP 1204 et 1207, le fusible est monté à l'intérieur du bloc secteur et a uniquement le droit d'être remplacé par un spécialiste ou un atelier spécialisé. Les fusibles sont des pièces détachées qui ne sont pas couvertes par la garantie!

1. Mettez le bloc secteur hors service, retirez tous les câbles de branchement et séparez le bloc secteur de la prise de courant secteur.
2. Enfoncez la pointe d'un tournevis à tête cruciforme dans l'encoche en haut dans le porte-fusible (6).
3. Dégagez avec précaution le porte-fusible (6) et retirez-le avec son fusible.
4. Remplacez le fusible défectueux par un nouveau fusible du même type et avec les mêmes valeurs nominales que décrites au point « Caractéristiques techniques ».

5. Enfoncez à nouveau le porte-fusible (6) jusqu'à ce qu'il s'encliquette complètement.

6. L'apparell n'est pas destiné à être utilisé sur les êtres humains ou les animaux. Ne touchez jamais des raccordements avec la simple main l

7. L'apparell ne doit pas être soumis à de puissants efforts mécaniques.
8. L'apparell ne doit pas être exposé à des températures extrêmes, directement aux rayons solaires, aux vibrations intenses et à l'humidité.
9. Mettez l'appareil en hauteur et sur une surface solide.
10. N'insérez jamais aucun object à l'intérieur ou ne jamais bloquer les trous des orifices d'aérations. Le dispositif est principalement refroidi par une ventilation de convection.
11. Ne mettez jamais une flamme ou tout récipient contenant un liquide sur ou tout près de l'appareil
12. Avant de l'utiliser, faites en sorte que vos mains, vos chaussures, vos habits ainsi que l'appareil lui-même solt sec.
13. Pendant les orages, débranchez la prise de courant des appareils de la sortie du réseau électrique afin d'éviter des dommages dus à une tension excessive.
14. En ce qui concerne les appareils industriels, les normes de sécurité établies par l'association commerciale profession-
    nelle en ce qui concerne les équipements électriques et les appareils électriques doivent être respectées.
15. Dans les écoles, les équipements de formation, les ateliers de bricolage et de loisirs, les dispositifs d'essai doivent être utilisés seulement sous la surveillance du personnel qualifié.
16. S'il y a des raisons de croire que l'utilisation en toute sécurité n'est plus possible, le dispositif doit être mis hors d'état de fonctionner et être sécurisé contre une utilisation tortuite. L'utilisation en toute sécurité n'est plus possible si:
17. le dispositif est à l'évidence endommagé,
18. le dispositif ne fonctionne plus et
19. le dispositif a été rangé dans des conditions défavorables pendant une longue période,
20. le dispositif a été transporté sous de très mauvaises conditions.
21. Cet appareil n'est pas un jouet et devrait être hors de la portée des enfants !
22. L'entretien courant, l'ajustement ou les travaux de réparation doivent seulement être menés à bien par un spécialiste à un atelier spécialisé
23. SI vous n'avez pas eu de réponses à vos questions, veuillez contacter notre service clientèle technique ou d'autres techniclens.

Éléments fonctionnels

Les illustrations correspondantes se trouvent à la page 3.

Console avant

1. Parement frontal
2. Raccord à vis (rouge = „+“, noir = „-“)
   (FSP 1207 est équipé d'une douille supplémentaire pour allume-cigares.)
3. LED de contrôle pour affichage du fonctionnement (rouge)
4. Interrupteur MARCHE/ARRET (ON/OFF)

Console arrière

1. Douille d'entrée secteur
2. Porte-fusible
3. Ventilateur

Face inférieure

1. Régulateur rotatif de tension (non représenté)
2. Languettes de fixation p. ex. à un mur ou à une table (non représenté)
3. Vis de mise à la terre (non représenté)

Maintenance

General care

En achetant ce produit Voltcraft®, vous avez pris une très bonne décision, ce que nous vous remercions.

Voltcraft® - Ce nom correspond au domaine de technique de charge et de mesure, ainsi qu'au type d'alimentation pour des produits de qualité au dessus de la moyenne qui se distingue des autres par leur compétence professionnelle, leur performance extraordinaire et leur innovation permanente.

De l'électronicien amateur à l'utilisateur professionnel, avec cet produit de la marque Voltcraft®, vous avez toujours sous la main la solution optimale pour les travaux les plus exigeants. Nous vous offrons une technique bien avancée et une qualité fiable à un bon rapport qualité/prix.

Nous en sommes absolument sûrs : avec nos produits de la gamme Voltcraft®, nous avez la base nécessaire pour un bon et long travail fructueux.

Nous vous souhaitons beaucoup de plaisir de manipulation avec votre produit Voltcraft®.

Utilisation prévue

L'alimentation d'énergie emploie une technologie de réseau de commutation avec comme avantage la réduction du poids et de la taille. Elle fournit une tension variable pour le fonctionnement des appareils électriques à très basse tension. En outre, un ventilateur (seulement FSP 1212 et FSP 2405) intégré a été installé pour faciliter la dissipation thermique du dispositif.

Les tensions de sortie et de courants des différents modèles d'alimentation d'énergie sont comme suit :

N° de commande Modèle no Débit

51 20 14	FSP 1204 11 - 15V DC / 4A
51 20 15	FSP 1207 11 - 15V DC / 7A
51 20 31	FSP 1212 11 - 15V DC / 12A
51 20 89	FSP 2405 23 - 29V DC / 5A

La consommation d'énergie d'une puissance électrique consommée ne doit pas dépasser l'ampérage indiqué du débit d'alimentation électrique.

Toutes les sorties d'allimentation électrique peuvent être utilisées indépendamment les unes des autres.

Par mesure de sécurité, une protection contre les surcharges conditionnelles est installée. Ceci devient actif quand le courant maximum est dépassé à cause d'une surcharge ou d'un court-circuit. Les interrupteurs de mise en marche et hors tension de l'alimentation d'énergie. L'alimentation d'énergie reprendra le fonctionnement normal seulement si l'alimentation d'énergie est réparée, tel que pour un fusible remplacé, un câble débranché.

L'alimentation d'énergie est faite conformément à la protection de classe I. Elle est seulement approuvée pour le raccordement des prises antichoc avec une mise à la terre de protection et un courant alternatif de 230V\~/50Hz.

Toute autre utilisation que celle décrite ci-dessus est interdite et peut endommager l'appareil et causer des risques tels qu'un court-circuit, un incendie, une électrocution, etc. Aucune des pièces du produit ne peuvent être modifiées ou reconstruites.

Veuillez lire toutes les instructions de sécurité contenues dans ce mode d'emploi et conservez le mode d'emploi pour une future référence.

Table des matières

Introduction	14
Utilisation prévue	14
Table des matières	15
Explication des symboles	15
Consignes de sécurité	15
Éléments fonctionnels	16
Fonctionnement	17
Entretien	18
Disposition	18
Données techniques	18

Explication des symboles

Un triangle présentant le symbole d'un éclair attire l'attention sur le danger d'une tension électrique mortelle ou sur l'endommagement de la sécurité électrique de l'appareil. N'ouvrez jamais l'appareil.

Un point d'exclamation dans un triangle indique des instructions importantes dans le mode d'emploi. Veuillez lire attentivement le mode d'emploi complet du produit avant de le mettre en service. Il contient des informations importantes sur la façon de bien utiliser le dispositif.

Le dispositif doit être utilisé dans des salles fermées et sèches seulement.

Mise à la terre

Consignes de sécurité

Nous ne sommes pas responsables des dommages causés aux biens et des accidents corporels, si le produit a été mal utilisé d'une façon quelconque ou endommagé par une mauvaise utilisation ou si vous n'avez pas respecté les consignes d'utilisation. La garantie ne sera alors plus valable !

• La conversion non-autorisée et/ou la modification du produit est inadmissible pour des raison de sécurité et d'approbation (CE).
• L'alimentation électrique a été construite conformément à la classe 1 relative à la protection. Il convient à une connexion sur une prise à secteur électrique mise à la terre de 230V\~ / 50Hz. Assurez-vous que le fil de masse conducteur n'est pas cassé, débranché, qu'il n'a pas été enlevé ou n'est pas interrompu car ceci peut entraîner la mort en cas de mauvais fonctionnement.
• Si vous raccordez ce produit à d'autres appareils, consultez le mode d'emploi et les consignes de sécurité de ces autres appareils.
• L'appareil a uniquement le droit d'être utilisé dans des pièces sèches.
• S'assurer que l'isolation de l'ensemble du produit n'est pas endommagé ou n'est pas détruit.
• Utilisez des câbles de branchement de dimensionnement suffisant et à isolation intacte.
• Faites attention de ne pas endommager ou de ne pas détruire les isolations de l'alimentation électrique, prises de sécurité, les câbles branchés et le réseau d'énergie électrique des câbles.
• Les tensions (> 35V C.C) qui sont dangereuses à manipuler (et représentent un danger mortel lors de conditions défavorables) seront produites quand les sorties de plusieurs alimentations sont branchées en série. Lorsqu'il y a une panne, l'alimentation d'énergie pourrait fournir une tension supérieure au courant continu de 35V, causant des risques si le taux de la tension de l'alimentation électrique est inférieur.
• N'utilisez pas l'alimentation électrique en tant qu'appareil de chargement de façon direct ou indirecte.
• Il est nécessaire d'être supervisé quand vous utilisez une alimentation d'énergie ou leur charge connectée. Prenez des mesures appropriées pour protéger les charges reliées contre les effets des alimentations d'énergie (par exemple tensions excessives, mauvaise alimentation d'énergie) et contre les effets et les dangers résultant des charges connectées elles-mêmes (par exemple une entrée électrique élevée inacceptable).
• Lors du fonctionnement, ne portez pas de bijoux métalliques ou de matériaux conductibles tels que des chaînes, des bracelets, des anneaux, etc.
