ESP-3005S - Appareil de mesure électrique VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc d'alimentation de laboratoire
Marque	Voltcraft
Modèle	ESP-3005S
Numéro de commande	2567926
Dimensions (L x H x P)	226 x 82 x 138 mm
Poids	1,27 kg
Tension d'alimentation	230 V/CA ±10 %, 50 Hz ±2 Hz
Tension de sortie réglable	0 – 30 V/CC
Courant de sortie réglable	0 – 5 A
Précision d'affichage	±0,5 % ±1 chiffre
Affichage	3 chiffres, LED rouge (tension et courant)
Régulation de tension	Réglage grossier et fin par boutons rotatifs
Régulation de courant	Réglage grossier et fin par boutons rotatifs
Protection	Protection contre les surcharges et les inversions de polarité
Classe de protection	I
Fusible	F, 3,0 A / 250 V - 5 x 20 mm
Température de fonctionnement	0 à +40 °C
Humidité de fonctionnement	≤80 % HR
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas démonter ; remplacer le fusible par un type identique
Contenu de l'emballage	Bloc d'alimentation, mode d'emploi, cordon d'alimentation

FOIRE AUX QUESTIONS - ESP-3005S VOLTCRAFT

Comment régler la tension de sortie sur le Voltcraft ESP-3005S ?

Pour régler la tension de sortie, utilisez les boutons VOLT-Coarse (réglage grossier) et VOLT-Fine (réglage fin). Tournez d'abord le bouton grossier pour approcher la valeur souhaitée, puis affinez avec le bouton fin. La tension s'affiche sur l'écran LED « V ».

Comment régler la limitation de courant sur l'ESP-3005S ?

Pour régler la limitation de courant, tournez les boutons CURR-Coarse (réglage grossier) et CURR-Fine (réglage fin). Cela nécessite qu'une charge soit connectée. La valeur du courant limité s'affiche sur l'écran LED « A » pendant le fonctionnement.

Comment connecter une charge à l'alimentation Voltcraft ESP-3005S ?

Assurez-vous que l'appareil est éteint. Connectez la borne positive (+) de la charge à la borne rouge (8) et la borne négative (-) à la borne noire (6). Utilisez des câbles avec fiches bananes de 4 mm ou des câbles de laboratoire. La mise à la terre se fait via la borne jaune-vert (7). Mettez ensuite l'appareil sous tension.

Que faire si l'écran de l'ESP-3005S ne s'allume pas ?

Vérifiez que l'interrupteur marche/arrêt est en position ON. Assurez-vous que le cordon d'alimentation est correctement branché à la prise réseau et à l'arrière de l'appareil (14). Vérifiez la tension secteur (230 V/AC, 50 Hz) et l'état du fusible. Si le fusible est défectueux, remplacez-le par un fusible de type F 3.0 A / 250 V.

Quelles sont les précautions de sécurité à respecter avec l'ESP-3005S ?

Utilisez l'appareil uniquement dans un environnement sec, sur une prise reliée à la terre. Ne l'utilisez pas comme chargeur de batterie, ne l'ouvrez jamais sous tension, et ne couvrez pas les ouvertures de ventilation. En cas de dysfonctionnement, débranchez immédiatement l'appareil et faites-le réparer par un spécialiste.

Comment entretenir le Voltcraft ESP-3005S ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour nettoyer le boîtier. Ne pas utiliser de produits abrasifs ou de solvants. L'appareil ne nécessite pas d'entretien interne ; ne pas l'ouvrir. Remplacez le fusible uniquement par un type identique (F 3.0 A / 250 V).

Puis-je utiliser l'ESP-3005S pour charger des batteries ?

Non, il est interdit d'utiliser le bloc d'alimentation de laboratoire comme chargeur. L'appareil n'est pas conçu pour charger des batteries et ne dispose pas des protections nécessaires. Utilisez un chargeur adapté.

Quelle est la durée maximale de fonctionnement continu de l'ESP-3005S ?

La durée maximale de fonctionnement ininterrompu est de 24 heures. Après cette période, éteignez l'appareil et laissez-le refroidir à température ambiante avant de le réutiliser.

Comment remplacer le fusible de l'alimentation Voltcraft ESP-3005S ?

Mettez l'appareil hors tension et débranchez tous les câbles. Retirez le porte-fusible à l'arrière (17) à l'aide d'un tournevis. Remplacez le fusible défectueux par un fusible neuf de type F, 3,0 A / 250 V - 5 x 20 mm. Repoussez le porte-fusible et vérifiez le bon fonctionnement.

Quels sont les accessoires inclus avec l'ESP-3005S ?

L'emballage contient le bloc d'alimentation de laboratoire, un mode d'emploi et un cordon d'alimentation. Les câbles de connexion pour les charges ne sont pas fournis ; utilisez des câbles de laboratoire avec fiches bananes de 4 mm.

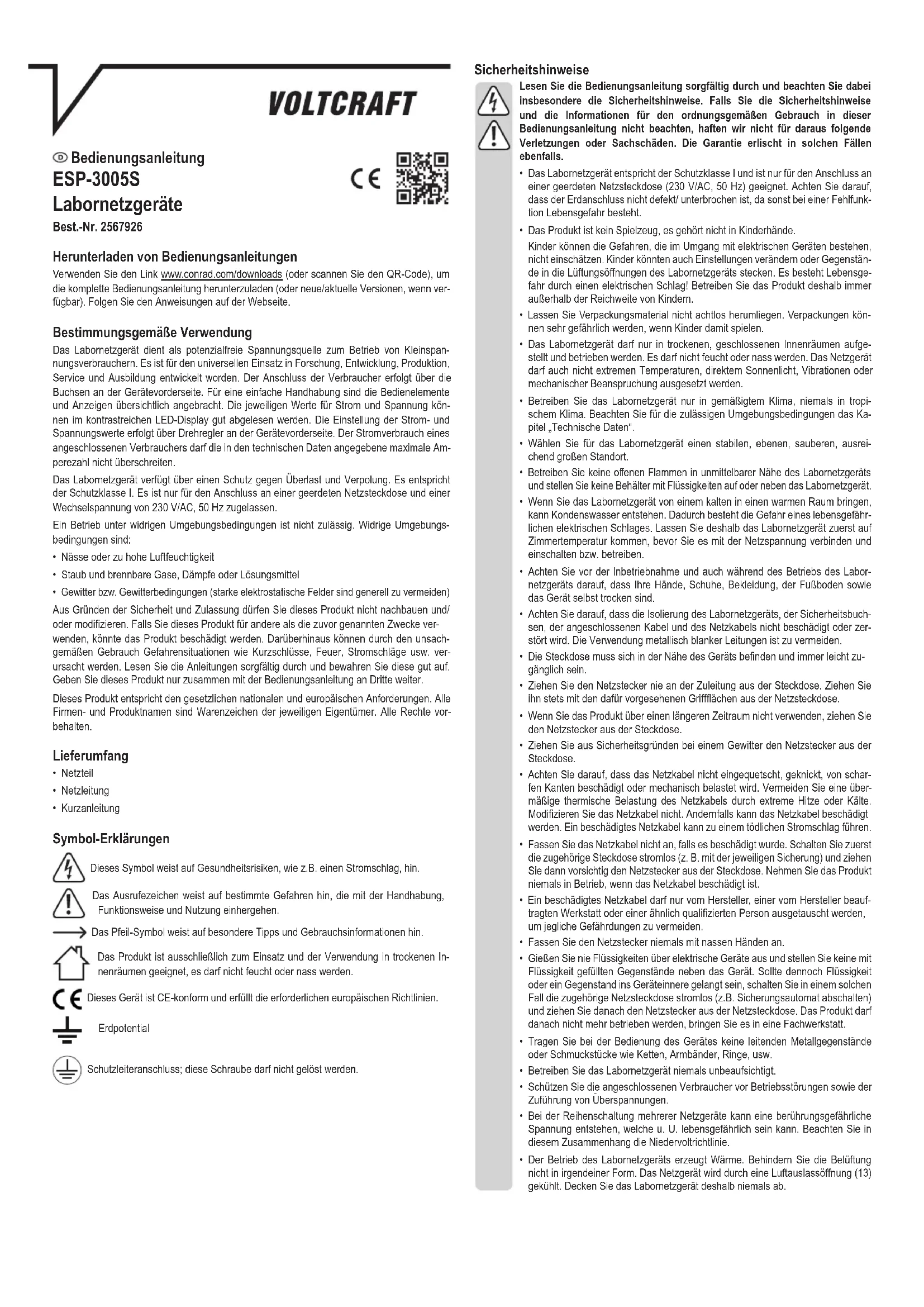

MODE D'EMPLOI ESP-3005S VOLTCRAFT

Bloc d'alimentation de laboratoire

N° de commande 2567926

Mode d'emploi à télécharger

Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web.

Utilisation conforme

Le bloc d'alimentation de laboratoire sert comme source de tension sans potentiel pour le fonctionnement des différents dispositifs consommateurs de très basse tension. Il a été développé pour des applications universelles dans les domaines de la recherche, du développement, de la production, des services et de la formation. Le branchement des dispositifs consommateurs s'effectue via des bornes situées sur la face avant de l'appareil. Pour faciliter la manipulation, les éléments de réglage/commande et les affichages sont clairement organisées. Les valeurs de chaque mesure d'électricité et de tension peuvent être lues sur l'écran LED à fort contraste. Le réglage des valeurs d'électricité et de tension s'effectue via des boutons rotatifs situés sur la face avant de l'appareil. La consommation électrique d'un dispositif connecté ne doit pas dépasser la valeur maximale de l'ampérage indiquée dans les données techniques.

Le bloc d'alimentation de laboratoire dispose d'une protection contre les surcharges et les inversions de polarité. Il répond à la classe de protection I.

Il est homologué pour le raccordement sur une prise réseau reliée à la terre et une tension alternée de 230 V/CA, 50 Hz.

Toute utilisation dans des conditions ambiantes défavorables est interdite. Les conditions ambiantes défavorables sont :

• présence d'eau ou humidité de l'air trop élevée ;
• poussières ou gaz, vapeurs et solvants inflammables ;
• tempête ou conditions orageuses (éviter systématiquement les champs électrostatiques intenses).

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, cela risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.

Le produit répond aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu d'emballage

• Bloc d'alimentation de laboratoire

- Mode d'emploi

• Cordon d'alimentation

Explication des symboles

Ce symbole indique un risque pour la santé, par ex. électrocution.

Le point d'exclamation indique les risques spécifiques liés à la manutention, au fonctionnement et à l'utilisation.

Le symbole de la flèche indique des conseils spécifiques et consignes pour l'utilisation.

Le produit est uniquement conçu pour une utilisation et des applications réalisées à l'intérieur de locaux secs ; il ne doit pas être humide ou mouillé.

Cet appareil est conforme aux normes CE et répond aux directives européennes requises.

Potentiel de terre

Raccordement du conducteur de protection ; il est interdit de desserrer cette vis.

Consignes de sécurité

Lisez le mode d'emploi attentivement et surtout respectez les consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

• Le bloc d'alimentation de laboratoire correspond à la classe de protection I et convient uniquement pour un branchement sur une prise réseau reliée à la terre (230 V/CA, 50 Hz). Veillez à ce que le raccordement à la terre ne soit pas défectueux ou interrompu. Un dysfonctionnement pourrait entraîner un danger de mort.
• Ce produit n'est pas un jouet et doit être tenu hors de portée des enfants.

Les enfants ne sont pas en mesure d'évaluer les risques liés à la manipulation d'appareils électriques. Les enfants pourraient notamment modifier les réglages ou introduire des objets dans les fentes d'aération du bloc d'alimentation de laboratoire. Il existe un risque d'électrocution pouvant entraîner la mort ! Utilisez toujours le produit hors de portée des enfants !

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet pour enfants très dangereux.
• Le bloc d'alimentation de laboratoire doit être installé et utilisé uniquement à l'intérieur de locaux secs et clos. Il ne doit pas être mouillé ni prendre l'humidité. Le bloc d'alimentation ne doit pas être exposé à des températures extrêmes, au rayonnement solaire direct, à des vibrations ou à des contraintes mécaniques.
• Utilisez uniquement le bloc d'alimentation de laboratoire en présence de conditions climatiques modérées et non tropicales. Observez le chapitre « Caractéristiques techniques » où les conditions ambiantes autorisées sont spécifiées.
• Choisissez un emplacement stable, plane, propre et suffisamment grand pour l'installation du bloc d'alimentation de laboratoire.
• N'utilisez aucun objet produisant ou ayant des flammes à proximité immédiate du bloc d'alimentation de laboratoire et ne posez aucun récipient contenant des liquides sur ou à côté de celui-ci.
• Lorsque vous déplacez le bloc d'alimentation de laboratoire d'une pièce froide vers une pièce chaude, de l'eau de condensation peut se former. Vous vous exposez ainsi à un risque mortel d'électrocution. Attendez donc que le bloc d'alimentation de laboratoire ait atteint la température ambiante de la pièce avant de le brancher sur la tension de réseau et de l'allumer ou de l'utiliser.
• Avant la mise en fonctionnement ainsi que pendant l'utilisation du bloc d'alimentation de laboratoire, veillez toujours à avoir vos mains, vos chaussures, vos vêtements, le sol ainsi que l'appareil bien secs.
• Veillez à ne pas endommager ou détruire l'isolation du bloc d'alimentation de laboratoire, des bornes de sécurité, des câbles connectés et du cordon d'alimentation. Évitez d'utiliser des fils métalliques dénudés.
• La prise électrique doit être localisée près de l'appareil et être facilement accessible.
• Ne tirez jamais sur le cordon pour débrancher la fiche de la prise de courant. Enlevez la fiche de la prise de courant en la tenant bien par les prises de préhension.
• Débranchez la fiche secteur de la prise de courant si vous n'utilisez pas le produit sur une longue période.
• Pour des raisons de sécurité, débranchez la fiche secteur de la prise électrique lors d'orages.
• Assurez-vous que le câble d'alimentation électrique ne soit pas coincé, plié, endommagé par des bords tranchants ou soumis à des contraintes mécaniques. Évitez les changements thermiques excessifs dus à la chaleur ou au froid extrême du câble d'alimentation électrique. Ne modifiez jamais le câble d'alimentation électrique. Autrement le câble d'alimentation électrique peut être endommagé. Un câble d'alimentation électrique endommagé peut causer une électrocution mortelle.
• Ne touchez pas au câble d'alimentation électrique s'il est endommagé. D'abord, coupez la prise du secteur (par exemple, par l'intermédiaire du disjoncteur qui l'alimente) pour ensuite débrancher avec précaution la fiche de la prise de courant. Il est interdit d'utiliser le produit si le câble d'alimentation électrique est endommagé.
• Un cordon d'alimentation endommagé doit être seulement remplacé par le fabricant, un atelier autorisé par le fabricant ou une personne tout autant qualifiée, afin d'éviter tout danger.
• N'effectuez jamais des opérations de branchement/débranchement avec les mains humides.
• Ne versez jamais de liquides sur les appareils électriques et ne posez pas d'objets contenant des liquides à côté de l'appareil. Si du liquide ou un objet devait toutefois pénétrer à l'intérieur de l'appareil, mettez d'abord la prise de courant correspondante hors tension (déconnectez par ex. le coupe-circuit automatique) et débranchez ensuite la fiche de la prise de courant. Enfin, le produit ne doit plus être utilisé ; portez-le à un atelier spécialisé.
• Il est interdit de porter des objets métalliques conducteurs ou bijoux tels que chaînes, bracelets, bagues, etc. lorsque vous utilisez l'appareil.
• Ne faites pas fonctionner le bloc d'alimentation de laboratoire sans surveillance!
• Protégez tous les dispositifs connectés contre les dysfonctionnements ainsi que les arrivées de surtension.
• En cas de montage en série de plusieurs blocs d'alimentation, une tension peut se produire qui est dangereuse en cas de contact et qui dans certaines circonstances peut entraîner la mort. Observez dans ce cas la directive de basse tension.

- Le fonctionnement du bloc d'alimentation de laboratoire génère de la chaleur. Ne pas obstruer la ventilation de quelque façon que ce soit. Le bloc d'alimentation est refroidi par une ouverture de sortie d'air (13). Ne jamais couvrir le bloc d'alimentation de laboratoire. - Lorsqu'un fonctionnement sans risque du bloc d'alimentation de laboratoire n'est plus possible, il convient de le mettre hors service et de le sécuriser afin d'éviter toute utilisation accidentelle. Débranchez la fiche de la prise de courant. Il faut prendre en considération qu'une utilisation sans danger n'est plus possible lorsque :

• le bloc d'alimentation de laboratoire est visiblement endommagé,
• le bloc d'alimentation de laboratoire ne fonctionne plus,
• le bloc d'alimentation de laboratoire a été stocké dans des conditions défavorables sur une longue période ou

• a subi de sévères contraintes dues au transport.

• N'utilisez pas le bloc d'alimentation de laboratoire comme chargeur !

• Le bloc d'alimentation de laboratoire n'est pas homologué pour une utilisation sur les humains ou les animaux.
• L'ouverture des couvercles ou la dépose de pièces risquent de mettre à nu des pièces sous tension sauf lorsqu'il est possible d'effectuer ces procédures manuellement. Il existe un risque d'électrocution pouvant entraîner la mort !
• Avant d'ouvrir le bloc d'alimentation de laboratoire, vous devez le débrancher de toutes les sources de tension.
• Débranchez la fiche de la prise de courant ! Les condensateurs à l'intérieur du bloc d'alimentation de laboratoire peuvent encore être chargés même après avoir débranché le bloc d'alimentation de laboratoire de toutes les sources de tension.
• Veillez à utiliser seulement des fusibles du type indiqué et de l'intensité de courant nominal spécifié. L'utilisation de fusibles réparés est interdite : il existe un risque d'incendie !
• Dans les installations commerciales et industrielles, les normes de sécurité pour les installations et équipements électriques et règlements de prévention des accidents des associations professionnelles doivent être respectées.
• Dans les écoles, centres de formation, ateliers de loisirs et de réinsertion, l'utilisation du bloc d'alimentation de laboratoire doit être surveillée par du personnel formé et responsable.
• Manipulez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.
• Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.

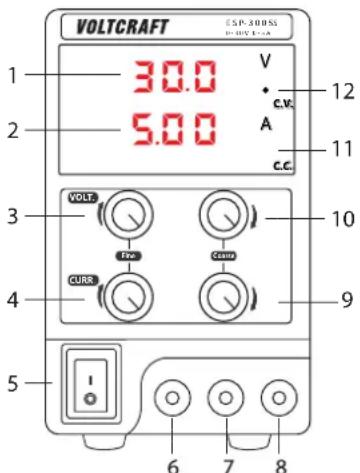

Éléments de fonctionnement/commande

1 Affichage LED « V » pour la tension de sortie

2 Affichage LED « A » pour le courant de sortie

3 Bouton « VOLT-Fine » pour le réglage fin de la tension

4 Bouton « CURR-Fine » pour le réglage fin du courant

5 Interrupteur marche/arrêt (On / Off)

6 Prise de raccordement Moins pour la sortie courant continu

7 Prise de raccordement à la terre (jaune-vert)

8 Plus prise de raccordement pour la sortie courant continu

9 Bouton « CURR-Coarse » pour le réglage grossier du courant

10 Bouton « VOLT-Coarse » pour le grossier réglage de la tension

11 Affichage LED « CC » pour la régulation du courant de sortie

12 Affichage LED « CV » pour la régulation de la tension de sortie

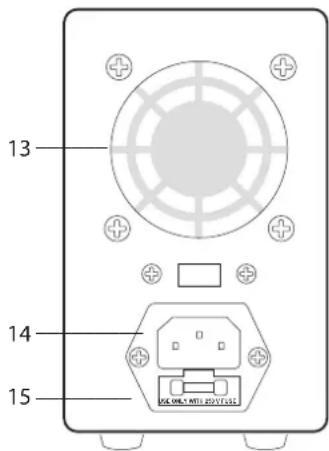

13 Sortie d'air
14 Prise entrée réseau
15 Porte-fusible

Mise en service et utilisation

a) Raccordement et mise en service

• Placez le bloc d'alimentation de laboratoire sur une surface ferme et plane.
• L'interrupteur marche/arrêt (5) doit d'abord être en position « OFF ».
• Branchez la fiche froide de l'appareil du câble de raccordement secteur fourni dans la prise d'entrée secteur (14) à l'arrière de l'appareil et la fiche secteur dans une prise secteur à courant alternatif 230 V/CA, 50 Hz.
• Mettez le bloc d'alimentation électrique de laboratoire sous tension en appuyant sur l'interrupteur marche/arrêt (5) (position « ON »).
• Les deux voyants DEL (1 et 2) s'allument et indiquent la valeur de courant et de tension actuellement réglée.
• En fonction de la position de la commande rotative « CURR-Coarse » (9) par rapport à la limitation du courant de sortie, l'affichage LED « CV » (12) apparaît pour la régulation de tension de la sortie ou l'affichage LED « CC » (11) apparaît pour la régulation du courant de la sortie.
• Le bloc d'alimentation de laboratoire est maintenant prêt à régler la tension de sortie et la limitation de courant.

b) Réglage de la tension de sortie

Pour que la tension de sortie correcte soit réglée, la sortie du bloc d'alimentation de laboratoire doit être commandée en tension.

• Tournez le bouton « CURR-Coarse » (9) dans le sens des aiguilles d'une montre pour limiter le courant de sortie par la butée gauche jusqu'à ce que l'affichage LED « CC » (11) de limitation de courant s'éteigne et que l'affichage LED « CV » (12) de régulation de tension soit allumé.
• Vérifier le réglage fin de la tension sur le bouton « VOLT-Fine » (3). Ce bouton doit être en position centrale.
• A l'aide du bouton « VOLT-Coarse » (10), réglez approximativement la tension de sortie souhaitée. La tension actuellement réglée est indiquée par l'affichage LED « V » (1). Lorsque le bouton est tourné dans le sens des aiguilles d'une montre, la tension augmente et lorsque le bouton est tourné dans le sens contraire, la tension diminue.
• Le réglage exact de la tension de sortie s'effectue à l'aide du bouton « VOLT-Fine » (3).

Si le bouton « VOLT-Fine » (3) doit être tourné jusqu'en butée, ramenez-le en position centrale et réglez la tension avec le bouton « VOLT-Coarse » (10) avant de procéder au réglage fin.

c) Réglage de la limitation de courant

Lire le chapitre « d) Raccordement des charges » avant d'effectuer tout réglage de limitation de courant. Pour un réglage précis de la limitation de courant, il est nécessaire de raccorder une charge sous tension et de mettre sous tension le bloc l'alimentation électrique de laboratoire.

La valeur de courant limitée ne peut être lue que sur l'affichage LED « A » (1) pendant le fonctionnement.

Réglez d'abord la tension de service admissible de la charge à faire fonctionner à l'aide des deux régulateurs de tension « VOLT-Coarse » (10) et « VOLT-Fine » (3) (voir chapitre « b) Régler la tension de sortie »).

• Contrôler le réglage fin de courant du bouton « CURR-Fine » (4). Ce bouton doit être en position centrale.
• A l'aide du bouton « CURR-Coarse » (9), réglez le courant approximatif nécessaire pour limiter le courant de sortie.
• Lorsque le bouton est tourné dans le sens des aiguilles d'une montre, la valeur actuelle augmente et lorsque le bouton est tourné dans le sens contraire, la valeur actuelle diminue.

Lorsque les deux boutons de réglage de tension (3 et 10) sont réglés sur la butée gauche, l'affichage de tension indique « 00,0 » volts. Lorsque les boutons « CURR-Coarse » (9) et « CURR-Fine » (4) pour limiter le courant de sortie sont également réglés sur la butée gauche, le bloc d'alimentation de laboratoire passe à l'état de régulation de courant.

Tout d'abord, assurez-vous que la puissance totale de l'ensemble des charges ne dépasse pas la puissance maximale du bloc d'alimentation électrique de laboratoire.

• Les charges doivent être coupés lors du raccordement au bloc d'alimentation électrique de laboratoire. Sinon, des étincelles risquent d'endommager à la fois les prises de sortie et les fiches.
• Mettez hors tension le bloc d'alimentation électrique de laboratoire.
• Raccordez la borne positive (+) de la charge à la borne positive rouge (8) du bloc d'alimentation électrique de laboratoire et la borne négative (-) de la charge à la borne négative noire (6) du bloc d'alimentation électrique de laboratoire. Utilisez des câbles suffisamment dimensionnés avec des fiches bananes de 4 mm ou utiliser des câbles de laboratoire normalisés.
• Les câbles peuvent être fixés à l'aide de bornes à vis. Pour ce faire, les têtes de douilles peuvent être vissées.
• Connectez les charges à la terre sur le raccordement de terre du bloc d'alimentation de laboratoire prévu à cet effet (7).

- Mettez sous tension le bloc d'alimentation de laboratoire et la charge.

Dès que la tension est appliquée aux prises de sortie et que le charge est sous tension, les valeurs limites de courant et de tension sont affichées sur les afficheurs LED (1 et 2). En fonction de l'état de fonctionnement du bloc d'alimentation électrique de laboratoire (courant ou tension commandée), l'affichage LED « CC » (11) apparaît pour la limitation de courant ou l'affichage LED « CV » (12) apparaît pour la régulation de tension.

- Si nécessaire, il est possible également de réajuster la valeur de limitation de courant ou la valeur de régulation de tension lorsque les prises de sortie sont activées.

- Mettez toujours les charges et le bloc d'alimentation de laboratoire hors tension avant de débrancher les charges.

Le bloc d'alimentation électrique de laboratoire dispose d'un circuit de protection qui limite le courant en cas de court-circuit. Toutefois, afin de ne pas surchauffer le bloc d'alimentation de laboratoire, il faut toujours l'éteindre immédiatement et débrancher les charges en cas de court-circuit. Laissez refroidir le bloc d'alimentation électrique de laboratoire et assurer une circulation d'air sans obstruction. L'ouverture de sortie d'air (13) doit être propre et sans poussière, les ouvertures du boîtier ne doivent pas être couvertes.

La durée maximale de fonctionnement ininterrompu du bloc d'alimentation électrique de laboratoire est de 24 heures. Mettez ensuite le bloc d'alimentation électrique de laboratoire hors tension et laissez le refroidir à la température ambiante.

Maintenance et nettoyage

a) Maintenance générale

- Débranchez l'appareil de la prise murale et de tout équipement connecté avant de le nettoyer.

- Le produit ne nécessite pas d'entretien, ne pas démonter.

L'ouverture de caches ou le démontage de pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures à la main.

- N'utilisez jamais de produits de nettoyage abrasifs, chimiques ou agressifs tels que des essences, alcools ou autres produits analogues. Ils pourraient attaquer la surface de l'appareil. De plus, les vapeurs émises par ces produits sont explosives et nocives pour la santé. N'utilisez pas d'outils à arêtes tranchantes, de tournevis ou de brosses métalliques, etc. pour nettoyer l'appareil

- Nettoyez le produit avec un chiffon doux, propre et sec. Lors du nettoyage du boîtier, ne pas appliquer trop de pression pour éviter les rayures. Il est possible de facilement enlever la poussière à l'aide d'une brosse à poils longs, douce et propre.

b) Remplacement des fusibles

Mettez d'abord le bloc d'alimentation de laboratoire hors tension, retirez tous les câbles de raccordement du bloc d'alimentation de laboratoire et débranchez la fiche d'alimentation de la prise froide arrière (14). Débranchez ensuite la fiche secteur du bloc d'alimentation de laboratoire de la prise de courant.

• A l'aide d'un tournevis approprié, poussez le porte-fusible (17) à l'arrière du porte-fusible, comme indiqué.
• Remplacez le fusible défectueux par un fusible neuf du même type et du même courant nominal (voir chapitre « Caractéristiques techniques »).
• Repoussez avec précaution le fusible dans le porte-fusible
• Vérifiez ensuite le bon fonctionnement du bloc d'alimentation de laboratoire.

Le bloc alimentation de laboratoire ne fonctionne pas, les afficheurs ne s'allument pas.

• Vérifiez l'interrupteur d'alimentation.
- Vérifiez que la fiche d'alimentation est correctement branchée à la prise d'alimentation (14) à l'arrière de l'appareil.
- Vérifiez le bon fonctionnement du raccordement au secteur (prises, fusibles, disjoncteurs, etc.).
• Vérifiez que la tension secteur est correcte.

Les charges raccordées ne fonctionnent pas.

• Vérifiez la polarité des prises de raccordement (5 et 7).
• Vérifiez si la limitation de courant est activée.
- Réduisez la charge du bloc d'alimentation de laboratoire de la charge raccordée.
• Vérifiez les caractéristiques techniques des utilisateurs.

Élimination

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non très. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

• à nos filiales Conrad
  • dans les centres de collecte créés par Conrad
• dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

Caractéristiques techniques

a) Généralités

Tension de service 230 V/CA (±10 %)
Fréquence 50 Hz (±2 Hz)
Tension de sortie réglable 0 – 30 V/CC
Courant de sortie réglable 0 – 5 A
Précision d'affichage ±0,5 % ±1 chiffre
Temps de fonctionnement sans interruption	max. 24 h
Fusible F, 3,0 A / 250 V - 5 x 20 mm
Classe de protection I
Longueur du câble secteur 1,5 m
Affichage 3 chiffres, LED rouge (tension) et LED rouge (courant)
Température/humidité de fonctionnement	0 à +40 °C, ≤80 % d'humidité relative
Température/humidité de stockage	0 à +40 °C, ≤80 % d'humidité relative
Dimensions (L x H x P)	226 x 82 x 138 mm
Poids	1,27 kg

b) Tension de sortie

Point mort	≤0,03 % ± 1 mV
Charge	≤0,33 %
Ondulation résiduelle	≤3 mVrms

c) Courant de sortie

Point mort	± 0,01 % ± 1 mA
Charge	≤0,2 % ± 5 mA
Ondulation résiduelle	≤3 mArms

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La reimpression, même en partie, est interdite. Cette publication représente l'état technique au moment du l'impression.
